Зачем нужен байпас в системе отопления: для чего нужен и как установить

зачем он нужен, схемы установки

При работе отопительных систем очень часто появляется необходимость установки циркуляционного насоса. В связи с таким усовершенствованием параллельно с насосным контуром устанавливают байпас. Перед тем как его ставить, нужно знать, зачем нужен байпас в системе отопления. Также такое приспособление используют при ремонтных работах.

Что такое и его функции

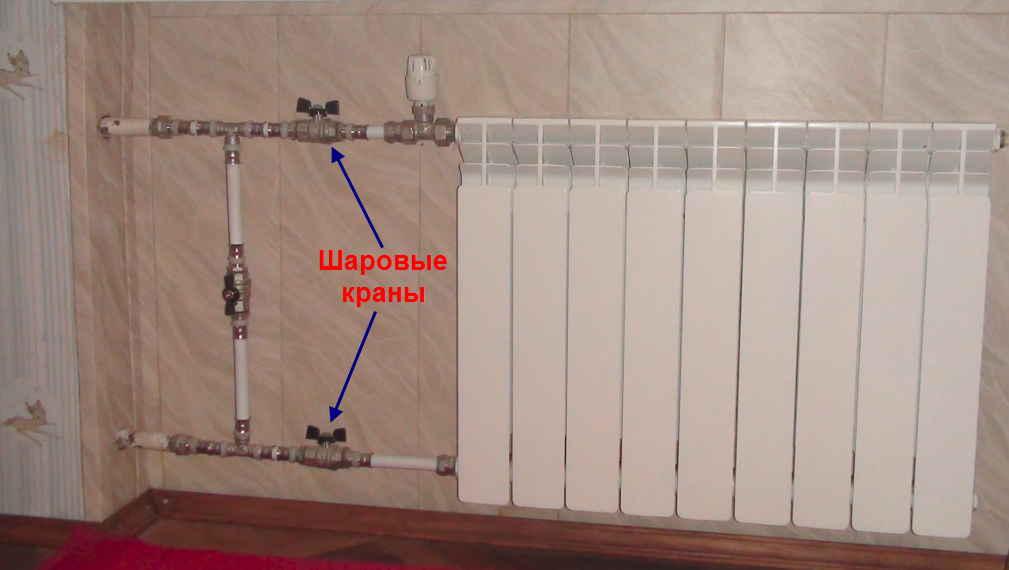

Параллельный контур или просто трубу с запорным клапаном, которая соединяется с входом и выходом батареи, насоса и других устройств в системе отопления, называют байпасом или обходной трубой. По сути это обход рабочего элемента. При его работе батарея не будет получать горячую воду, так как она потечет мимо нее. Очень часто его используют для регулировки подачи тепла в разных комнатах. В комбинации с датчиками температуры он автоматически будет срабатывать в нужный момент. При замене батарей, отопительная система через байпас подключается к котлу или другому источнику горячей воды.

Если в доме автономное отопление, то устанавливают циркуляционный насос с обходной трубой на выходе или на входе в котел. Таким образом, достигается равномерность прогрева или экономия энергоносителя.

При установке обходной трубы, она должна подходить по некоторым параметрам. В первую очередь иметь пропускную способность не меньшую чем труба на входе. То есть, уменьшение диаметра недопустимо. Это в том случае если нет крана на самом байпасе. Установленные краны должны быть одинакового типа, например шаровые. В зависимости от места установки, он может работать в разных режимах. Постоянный режим управляется терморегуляторами. Также он может работать только при пуске системы, для быстрого прогрева радиаторов.

Виды

В зависимости от системы, в которой будет использоваться обходная труба, различают несколько их видов.

• Байпас с обратным клапаном. Такая схема используется для циркуляционных насосов и работает периодически, когда это нужно. После включения насоса клапан открывается от переизбытка давления и пропускает теплоноситель. При отключении насоса он автоматически закрывается. В таком случае следует помнить, что может выйти из строя вследствие попадания в него окалины или ржавчины.
• Без клапана. Он позволяет производить ремонт на участке системы без отключения отопления. Также байпас позволит подключиться к системе отопления в помещении, где раньше не было радиатора.

Установка и монтаж

Во время монтажа следует руководствоваться СНИПом. В этом документе регламентируется перечень элементов и их характеристик для установки в систему отопления. Установку должен производить сертифицированный специалист. При выборе деталей, нужно заблаговременно проверит их на наличие дефектов и производственного брака. Не следует экономить на кранах, так как дешевые клапаны могут протекать в самый неподходящий момент. При непосредственном монтаже байпаса, его следует располагать как можно ближе к радиатору или насосу. Установленные краны нужно периодически прокручивать, чтобы они не прикипели со временем. Следует избегать установки байпаса очень близко к отопительному стояку.

Автор: Валерий Светлаков

Google

Байпас в системе отопления

Содержание

• Что такое байпас
• Разновидности байпаса
• Практические конструкции байпасной трубы
  • Как не замерзнуть при работающем индивидуальном отоплении
• Как работает байпас в индивидуальном отоплении частного дома
• Автоматический байпас с шариковым обратным  клапаном
• Байпас в системе центрального отопления дома
• Общая оценка влияния байпаса на экономию энергии
• Заключение

Что такое байпас

Точный перевод с английского простого термина «bypass» обозначает перенаправление в обход основной магистрали или трубопровода. Фактически это просто обводная труба, позволяющая обойти какой-то проблемный участок или узел. В системе отопления дома байпасная труба играет роль не менее важную, чем предохранительный клапан или батареи.

Зачем нужен обводная байпасная труба? Ремонт гидравлических узлов системы отопления всегда был сопряжен с большими вспомогательными работами, а ремонт отопления в зимний период зачастую превращался просто в пытку. Поэтому сервисные мастера, специализирующиеся в ремонте насосов и узлов системы отопления дома, рекомендуют использовать конструкцию для всех батарей и котла, если таковой в доме имеется.

Разновидности байпаса

Специалисты, используя термин байпас в отоплении дома, чаще всего подразумевают перемычку главного насоса системы индивидуального обогрева жилья. В реальности байпас используется немного шире в следующих вариантах:

• Перепускная труба, позволяющая отключить из гидравлического контура труб неработающий циркуляционный насос котла индивидуальной системы отопления;
• Устройство, дающее возможность вывести из системы отопления и не использовать при работающем отоплении любой узел системы – аккумулятор тепла, сушилки, батареи отопления.

Совет! Байпас является незаменимым инструментом, особенно в случаях нестабильного электропитания, или если батареи отопления находятся в аварийном состоянии.

В последнем случае прорыв свища на радиаторе может привести к затоплению соседей этажом ниже в многоквартирном доме. Байпасная магистраль, особенно в исполнении с обратным клапаном, позволит предотвратить большие неприятности.

Практические конструкции байпасной трубы

Несмотря на внешние различия, принцип и устройство байпаса практически идентичны, как для батареи центрального отопления в квартире, так и для электрического насоса, перекачивающего теплоноситель индивидуального отопления дома.

Как не замерзнуть при работающем индивидуальном отоплении

Первое назначение системы байпас в индивидуальном отоплении отнюдь не в повышении экономичности или эффективности отопительных приборов. Байпас, прежде всего, нужен для предупреждения выхода из строя индивидуального котла и разморозки батарей при отключении электроэнергии в следующих ситуациях.

Если у вас в индивидуальной системе отопления стоит малоинерционный котел на природном газе, его работа контролируется и обеспечивается газовой автоматикой и насосом прокачки теплоносителя. При отключении электроэнергии котел и насос остановятся, батареи будут остывать, вплоть до полного размораживания. При использовании твердого топлива остановка циркуляции грозит не только размораживанием радиаторов, а прежде всего перегревом или прогаром теплообменника котла, что нередко случается в условиях частного дома.

Установка байпасной магистрали с обратным клапаном позволяет организовать движение теплоносителя в системе отопления по принципу самотека, когда более тяжелый холодный теплоноситель вытеснял из теплообменника более легкий. Но для этого нужно, чтобы трубы, котел и батареи отопления были приспособлены для работы в условиях естественной циркуляции теплоносителя.

Как работает байпас в индивидуальном отоплении частного дома

Конструктивно байпасная система представляет: перепускную трубу с двумя ручными шаровыми клапанами, посадочным местом под циркуляционный насос и фильтром;

Устанавливается байпас непосредственно на патрубок для входа в котел холодной воды. В штатном режиме работы теплоноситель засасывается работающим циркуляционным насосом и выталкивается в котел для нагрева. При остановке мотора его крыльчатка создает сильное сопротивление потоку жидкости и в отдельных случаях способна даже закупорить трубу. Чтобы организовать полноценное протекание в ручном режиме, перекрываются краны, и поток теплоносителя направляется напрямую.

Для работы байпасного обвода и смены направления потока было бы достаточно одного крана. Чтобы получить возможность демонтировать главный насос, необходим второй кран, который также отсечет его от труб систем отопления.

К такой системе существует два основных требования:

• Установка магистрали с насосом в верхнем положении для уменьшения завоздушивания линии;
• Краны для переключения потоков жидкости и патрубки выбираются на четверть дюйма меньше диаметра основной обводной магистрали.
• Наличие в линии байпаса качественного фильтра для удаления ржавчины и загрязнений.

Автоматический байпас с шариковым обратным  клапаном

В работе байпаса важным является своевременно выполнить переключение, зачастую от этого зависит работоспособность отопительного котла и всей системы. В отличие от байпасной схемы с ручным переключением, автоматический обратный клапан позволяет перенаправить поток за пару секунд. В обычном режиме напор жидкости на выходе из насоса прижимает шарик к седлу клапана, тем самым блокирует поток в обходном канале. При остановке насоса напор исчезает, и рабочий элемент обратного клапана освобождает обходную магистраль для движения жидкости самотеком.

Байпас в системе центрального отопления дома

Система обводного байпасного канала может быть полезной не только в системах индивидуального отопления. Установка прибора может быть выполнена как в двухтрубной, так и в однотрубной системах. Наиболее эффективным байпасная система будет в двухтрубной системе.

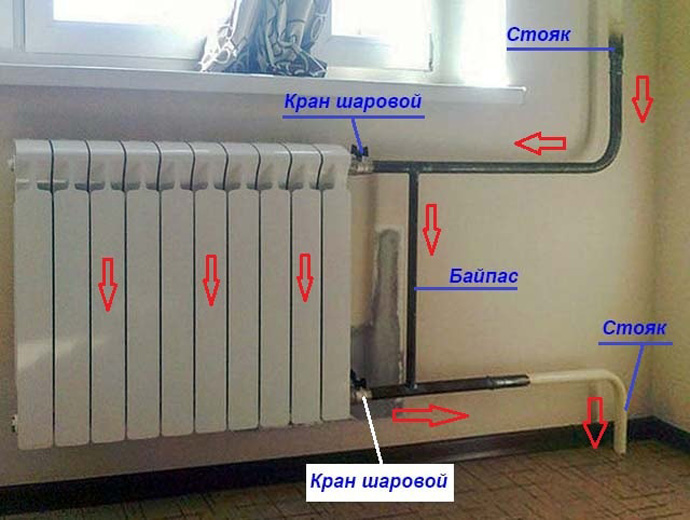

Кроме возможности ремонта батарей и всей арматуры системы отопления в доме, байпас позволяет довольно точно регулировать количество горячей воды, перепускаемой через радиатор. Подобные системы работают примерно по одной схеме, как для двухтрубных, так и для однотрубных линий центрального отопления. В современных двухтрубных системах отопления установка и применение байпаса является обязательным требованием СНиП отопления. Это делается для экономии горячей воды в системе отопления. При относительно высокой температуре воздуха на улице и работе батарей на полную мощность в помещении может возникнуть перегрев. Раньше избыток тепла ликвидировали с помощью открытых настежь окон, теперь с целью экономии ресурсов температуру батареи можно снижать байпасом.

К сожалению, подобная регулировка возможна только в одном направлении. Повысить температуру батареи байпасом практически невозможно. Поэтому для однотрубной системы ваша экономия на энергии позволит добавить тепла в квартирах на верхних и нижних этажах.

Байпасный обвод уже стал незаменимым для сушилок в ванных комнатах. В такие теплообменники энергии подается с избытком для поддержания надлежащего температурного режима, поэтому есть необходимость в ручной регулировке нагрева.

Байпасная конструкция  позволяет довольно быстро и эффективно выполнять заполнение системы и удалять воздушные пробки.

Изготовить и установить байпасную трубу можно собственными силами. Обводную линию можно спаять из алюминий-пропиленовой или металлопластиковой труб, добавив пару тройников и кранов для горячей воды.

Общая оценка влияния байпаса на экономию энергии

Наличие байпасной системы в системе индивидуального отопления позволяет экономить электроэнергию, но способ экономии требует реализации специального режима работы циркуляционного насоса. В этом режиме насос включается на 30-60 сек на максимальной мощности. По достижении оптимальных 2-3 м/с мотор отключается, и теплоноситель движется по инерции еще 2-2,5 мин по обходной линии. Общие затраты электроэнергии на привод насоса уменьшаются на 40-50%.

Кроме экономии электроэнергии, котел с байпасной линией потребляет на 10% меньше газа.

Использование байпасной магистрали не является единственным способом организовать отопление в режиме самотека. Основной проблемой является устройство улитки центробежного насоса. В промышленных центробежных насосах уже довольно давно используется конструкция с дополнительным объемом улитки и утопленным рабочим колесом. Такая схема обладает минимальным сопротивлением потоку, и при остановке мотора поток жидкости протекает без потерь.

Заключение

Практичность и полезность байпасной конструкции подтверждена в десятках тысяч установленных приборов. Современные газовые и твердотопливные котлы в обязательном порядке оснащаются приборами обводной линии. Старые котлы переоборудуются с установкой байпасной магистрали, как изготовленной собственноручно, но чаще — промышленного изготовления, с сертифицированными клапаном и датчиком жидкости.

• Как выбрать чугунную печь для бани
• Проектирование системы отопления частного дома
• Каменная печь для бани и дома
• Чем замазать печь, чтобы не трескалась

Общие сведения об байпасных системах водонагревателей на колесах – RV 101® – RV Education 101®

В этом посте я хотел помочь владельцам жилых домов узнать все, что вам нужно знать о байпасных системах на водонагревателях на колесах.

Сегодня большинство производителей жилых автофургонов устанавливают на продаваемые ими автодома перепускные системы водонагревателя. Байпасная система водонагревателя используется для отделения водонагревателя от водопроводной системы дома на колесах. Байпасную систему можно использовать для слива воды из водонагревателя и для подготовки к зиме водяной системы автофургона. Когда используется байпасная система, она забирает холодную воду, идущую к водонагревателю, и направляет ее в водопроводную линию горячей воды. Когда это происходит, водонагреватель шунтируется

Как правило, вы должны использовать байпасную систему, когда автофургон готовится к зиме с использованием антифриза, одобренного для автофургона. При обходе водонагревателя вы можете опорожнить бак водонагревателя, и бак можно безопасно хранить в зимнее время. Обход водонагревателя экономит ваши затраты на заполнение бака водонагревателя шестью или более галлонами антифриза RV для подготовки к зиме водяной системы RV. Для получения дополнительной информации о подготовке вашего дома на колесах к зиме ознакомьтесь с нашим онлайн-курсом подготовки к зиме и хранению дома на колесах.

Сколько типов перепускных систем водонагревателя RV существует?

Существует три распространенных типа обходных систем, и вам необходимо знать, какой тип у вас есть. Типы: 1, 2 и 3 клапана с ручным управлением.

В одноклапанных системах клапан расположен на линии холодной воды и линии байпаса.

В двухклапанных системах один клапан расположен на входе холодной воды, а другой — на перепускной водопроводной линии.

В 3-клапанных системах один клапан на входе холодной воды, один на выходе горячей воды и третий на перепускной водопроводной линии.

Правильная работа каждой байпасной системы:

В одноклапанной системе поверните клапан на линии подачи холодной воды на 90 градусов по отношению к линии подачи. При этом прекращается подача воды в водонагреватель и открывается перепускная линия. Примечание: В некоторых перепускных клапанах используются ручки, а не ручки. В этом случае просто поверните ручку, пока она полностью не откроется или не закроется.

В системе с 2 клапанами поверните клапаны, расположенные на входе холодной воды и выходе горячей воды, так, чтобы ручка находилась на одной линии с байпасной линией. Это откроет байпас, соединяющий трубопроводы холодной и горячей воды. Примечание: В некоторых перепускных клапанах используются ручки, а не ручки. Просто поверните ручку, пока она полностью не откроется или не закроется.

В системе с 3 клапанами поверните ручные клапаны, расположенные на входе холодной воды и выходе горячей воды, так, чтобы рукоятка находилась на одной линии с линией байпаса, как в системе с 2 клапанами, затем поверните ручной клапан на байпасной линии до тех пор, пока рукоятка не окажется на одной линии с байпасной линией. Примечание: некоторые перепускные клапаны имеют ручки, а не ручки. Просто поверните ручку, пока она полностью не откроется или не закроется.

С клапанами в этих положениях вы можете слить любую воду из бака.

Осторожно: Никогда не опорожняйте бак, когда он горячий или находится под давлением. Откройте кран с горячей водой, чтобы сбросить давление и дать воде остыть перед сливом.

Чтобы отключить байпасную систему и позволить воде попасть в водонагреватель, поменяйте местами ручки.

Признаки неправильного расположения перепускных клапанов:

1. Из водонагревателя не поступает горячая вода.
2. Вам не хватает только горячей воды, которая быстро становится теплой, а затем холодной.

Если вы испытываете эти симптомы, проверьте, находятся ли перепускные клапаны в правильном положении.

При дезинсекции вашего дома на колесах убедитесь, что бак водонагревателя полностью заполнен водой, прежде чем включать газовую или электрическую системы. Бак, не наполненный водой, может повредить элементы управления водонагревателем. Простой способ проверить, заполнен ли бак, — это поднять рычаг на предохранительном клапане температуры и давления. Если он полный, вы получите воду на клапане. Внимание: Никогда не открывайте рычаг клапана T&P, когда водонагреватель горячий или находится под давлением.

Для получения дополнительной информации об байпасных системах водонагревателей RV посмотрите это видео, которое мы сняли для водонагревателей Suburban.

Чтобы узнать больше об использовании и обслуживании вашего дома на колесах, посетите наш сайт онлайн-обучения по домам на колесах.

Happy Camping,
Mark Polk
RV Education 101
http://rveducation101.com/

RV 101® Travel Trailer Ultimate Video & E-book Bundle
https://rvonlinetraining.com/p/travel-trailer- Ultimate-e-book-and-video-bundle

RV 101® 5th Wheel Ultimate Video & E-book Bundle
https://rvonlinetraining.com/p/rv-101-5th-wheel-ultimate-video-e-book-bundle

RV 101® Motorhome Ultimate Video & E-book Bundle
https://rvonlinetraining. com/ p/rv-101-motorhome-ultimate-video-e-book-bundle

Туристический прицеп и 5-колесный прицеп Обучающий видеокурс по ориентации на автодом
https://rvonlinetraining.com/p/rv-101-rv-orientation-for -travel-trailer-s-5th-wheel-trailers

Буксируйте свой туристический прицеп как профессиональный обучающий видеокурс
https://rvonlinetraining.com/p/rv-101-trailer-towing-basics

Буксируйте свое 5-е колесо как профессионал Полный обучающий онлайн-курс
https://rvonlinetraining.com/p/tow-your-5th-wheel-like-a-pro /rvonlinetraining.com/p/motorhome-rv-orientation-video-training-course

Управляйте своим домом на колесах как профессионал Полный обучающий видеокурс онлайн
https://rvonlinetraining.com/p/drive-your-motorhome-like- a-pro

RV Care & Preventive Maintenance RV DIY® Online Video Training
https://rvonlinetraining.com/p/rv-101-rv-care-preventive-maintenance-online-video-training

Обучающий видеокурс по предметам первой необходимости RV
https://rvonlinetraining. com/p/rv-essential -items

Учебный видеокурс по подготовке к зиме и хранению вашего дома на колесах
https://rvonlinetraining.com/p/winterizing-and-storing-your-rv-video

Трейлер для путешествий 4 Набор видео со сделкой плюс бесплатный контрольный список для дома на колесах электронная книга
https: //rvonlinetraining.com/p/travel-trailer-video-bundle

5th Wheel 4 Набор видео со скидкой плюс бесплатный контрольный список для автофургона электронная книга
https://rvonlinetraining.com/p/5th-wheel-video-bundle

Набор видео по выгодной цене для автодома 4 плюс бесплатная электронная книга с контрольным списком для автодомов
https://rvonlinetraining.com/p/motorhome-video-bundle

—— —————–
Коллекция электронных книг RV Education 101 — НАБОР 9 ЭЛЕКТРОННЫХ КНИГ RV
https://rvonlinetraining.com/p/a-collection-of-rv-education-101-e-books -9-rv-e-book-bundle-set

Электронный учебный курс «Введение в RVs»
https://rvonlinetraining. com/p/an-introduction-to-rvs

Руководство для инсайдеров по покупке электронных книг на колесах
https://rvonlinetraining.com/p/insider-s-guide-to-buying-an-rv-downloadable-pdf-e-book

Владение и эксплуатация Электронный учебный курс по автодомам
https://rvonlinetraining.com/p/owning-operating-an-rv

Оригинальные контрольные списки для обучающих электронных книг по автодомам
https://rvonlinetraining.com/p/the- original-checklist-s-for-rvers

Электронный учебный курс RV Campground Basics
https://rvonlinetraining.com/p/rv-campground-basics-e-book-course

Учебный курс по функциям, советам и рекомендациям по обеспечению безопасности автодомов
https://rvonlinetraining.com/p/rv-safety-features-tips-tricks

Учебный курс по уходу и обслуживанию автодомов
https:// rvonlinetraining.com/p/rv-care-maintenance-e-book-course

Подготовка к зиме и хранение электронной книги для дома на колесах
https://rvonlinetraining. com/p/winterizing-storing-your-rv-e- book

RV Battery Care & Maintenance Электронный учебный курс
https://rvonlinetraining.com/p/rv-battery-care-maintenance

Электронный курс по основам буксировки прицепов
https://rvonlinetraining.com/p/trailer-towing-basics-e-book

Нравится:

Нравится Загрузка…

Что вам нужно знать Где должен быть установлен байпас системы отопления

Чтобы система отопления работала с максимальной эффективностью, ее необходимо правильно установить и обслуживать. Установка байпаса может помочь обеспечить эффективное функционирование вашей системы. Мы собрали все данные, которые могут вам понадобиться для правильного размещения байпаса в вашей системе отопления.

Расположение перепускных клапанов может различаться в зависимости от типа используемого перепуска, но обычно они устанавливаются между подающей и обратной трубами. Имейте в виду, что существуют различные виды байпасов, и каждый из них размещается определенным образом:

• Нерегулируемые байпасные трубы
• Бездействие вручную
• Клапан автореверса

По мере продвижения вперед мы будем более подробно рассказывать о том, где найти каждый вид обхода. Вы узнаете больше об обходе и основах его установки после прочтения этого текста.

Где разместить байпас в зависимости от типа

Вы наверняка уже знаете, что установка байпаса на котле в вашем доме продлит срок службы вашей системы отопления. Осталось только определиться с расположением байпаса в вашей системе отопления.

Просмотрите множество байпасов, которые мы перечислили ниже, и узнайте, как их установить:

Труба неуправляемого байпаса
Это самая простая и популярная конструкция байпаса.

Соединяет трубопроводы между входной и выходной линиями без необходимости использования дополнительного оборудования. Как правило, перемычка этого типа байпаса не имеет запорной или регулирующей арматуры.

При подключении радиатора часто используется байпасная линия без ограничений. В зависимости от того, где находится ваша система отопления, ее можно поставить как горизонтально, так и вертикально.

Чтобы жидкость или теплоноситель в вашем котле без проблем проходили через байпасный канал, имейте в виду, что диаметр байпаса должен соответствовать определенной спецификации.

Ручной байпас
Ручной байпас управляется вручную, как следует из названия.

Поскольку он оснащен шаровым краном для перекрытия или трехходовым клапаном, где перекрываются байпас и линия подачи радиатора, его легко обнаружить.

Обход системы или ситуации, когда необходимо изменить количество жидкости, проходящей через байпас, наиболее часто используются для этого типа байпаса.

Людям, чьи дома имеют автономные системы отопления, рекомендуется ручной байпас.

Шаровой кран, подключенный параллельно центральному насосу, позволяет отключать котел во время его работы и открывать вручную в случае неисправности насоса или необходимости его замены для восстановления циркуляции.

В качестве вежливого напоминания: установка ручного байпаса на вашем обогревателе не разрешена, если вы проживаете в многоквартирном доме. Это делается для предотвращения любых проблем с циркуляцией, которые могут повлиять на системы отопления в близлежащих квартирах.

Автоматический перепускной клапан
В большинстве современных систем отопления требуется автоматический перепускной клапан. Это особенно полезно для поддержания эффективности вашего устройства и продления срока его службы. Обычно клапан такого типа располагается между котлом и радиаторами.

Установка автоматического перепускного клапана может помочь обеспечить постоянный минимальный расход воды и снизить вероятность перегрева системы, если в вашем котле есть термостатический радиаторный клапан.

Поток в вашей системе уменьшится, когда термостатический вентиль радиатора закроется, поскольку его функция является автоматической. Для поддержания потока через теплообменник автоматически открывается перепускной клапан.

Даже в случае неисправности насоса или локального отключения электроэнергии автоматический перепускной клапан продолжает работать, перенаправляя поток жидкости.

Автоматические перепускные клапаны могут быть отрегулированы в соответствии с надлежащим расходом вашей системы, в зависимости от производителя котла. Инструкции для вашего устройства, как правило, должны содержать более подробную информацию об этом.

Требуется ли установка байпаса?

Байпас обычно помогает продлить срок службы вашей системы отопления. Независимо от давления воды, вы можете закрывать и открывать клапан с помощью его механизма по мере необходимости.

Пользователь упомянул об установке байпаса на общедоступном онлайн-форуме как о способе повышения эффективности системы отопления и предотвращения проблем, которые могут возникнуть при длительной работе котла.

Предотвращает перегрев, гарантируя постоянную подачу воды и экономя электроэнергию.

Еще одно преимущество установки байпаса заключается в том, что вы получаете больший контроль над системой отопления, независимо от того, выбираете ли вы нерегулируемый байпас, ручной байпас или автоматический байпасный клапан.

Ваш котел может выйти из строя, но починить его будет намного проще, если вы просто отключите насос через байпас.

Нужны ли байпасы при использовании теплых полов?

Байпас также может быть полезен для теплых полов. Подобно другим системам, система подогрева пола использует байпас для поддержания постоянного давления насоса, особенно когда клапаны термостата закрыты или почти закрыты.

При установке байпаса в системе теплого пола следует помнить о расположении клапана в коллекторе контура. Как правило, его можно подключить с помощью двухходового клапана, часто называемого системой S-Plan.

Вы получите комфортную температуру в помещении при сохранении энергии после установки байпаса в системе подогрева пола. Кроме того, ваша система отопления может обеспечить вам долгий срок службы.

Что вызывает протечку моего перепускного клапана?

Знание того, где разместить неисправный перепускной клапан, так же важно, как и знание того, как его починить. Прежде чем пытаться диагностировать проблему, отключите питание устройства и подачу воды.

Кроме того, вам необходимо знать, где расположены клапаны в вашей текущей системе отопления, чтобы вы могли сразу определить место проблемы.
