с мокрым и сухим ротором, автоматические и с терморегулятором
Виды циркуляционных насосов для отопления и их классификация
5 (100%) голосов: 2
Отопительные системы подразделяются на два типа — с естественной и принудительной циркуляцией теплоносителя. Первый вид используется в домах и зданиях небольших по размеру, а устройства, относящиеся ко второму типу, могут применяться в многоэтажных постройках и домах большой площади. Принудительный прогон теплоносителя обеспечивается благодаря циркуляционному насосу. В статье мы расскажем, что представляют собой такие агрегаты и какие есть их виды.
- Предназначение
- Достоинства
- Виды насосов и их классификация
- Циркуляционный насос с мокрым ротором
- Насос циркуляционный автоматический
- Выбор циркуляционной помпы
Насос циркуляции горячей воды
Предназначение
Циркуляционный насос — это гидравлическое оборудование, благодаря которому достигается принудительное перемещение горячего теплоносителя по замкнутому кругу. За счет таких приборов достигается быстрый и равномерный прогрев всей системы.
Отопительные системы с естественной циркуляцией считаются самыми простыми. В них образуется давление, необходимое для беспрепятственного движения теплоносителя по трубам и радиаторам, отдавая им накопленное в котле тепло. Если дом — небольшой, одноэтажный, с тремя-четырьмя комнатами, то достаточно будет и отопления с естественной циркуляцией.
Для таких помещений не обязательно нужны циркуляционные насосы, вода сможет перемещаться по трубам самостоятельно. Но для больших домов такая система будет неэффективной, т.к. в дальних комнатах будет недостаточно тепл. Такие проблемы как раз и решаются циркуляционными насосами.
Рассчитать мощность циркуляционного насоса можно здесь
К установке подобных агрегатов прибегают в таких случаях:
- когда домовладельцы хотят повысить энергоэффективность котельного оборудования;
- в тех ситуациях, когда не удается обеспечить естественную циркуляцию жидкого вещества;
- когда в теплогенераторе нет насоса;
- для систем отопления с двухтрубной схемой, которая позволяет осуществлять регулировку показателей каждого отдельного радиатора;
- для того, чтобы справиться с инерционностью автономных систем с естественной циркуляцией жидкости, которая используется для переноса тепла.
Движения теплоносителя должно осуществляться по замкнутому кругу трубопровода с определенной скоростью, для того, чтобы тепловая энергия попадала в радиаторы.
Естественной циркуляции непросто решить эту задачу и в итоге достичь качественного и равномерного прогрева не удается. Именно поэтому пользователи прибегают к монтажу циркуляционных насосов. Подобные устройства позволяют теплоносителю быстро перемещаться и давать минимальную нагрузку на котельный агрегат.
Достоинства
Рассмотрим основные плюсы, которые вы получите, прибегнув в установке циркуляционной помпы:
- скорость движения теплоносителя увеличится, и комнаты будут прогреваться в максимально короткие сроки;
- выбрав подходящий насос, ваше жилье будет обеспечено качественным прогревом;
- не придется прокладывать трубы большого диаметра, так вы решите сразу две проблемы: вы сможете снизить затраты на отопление, а также система будет прогреваться намного быстрее;
- здесь не нужно соблюдать уклоны — система будет более простой и привлекательной. Важно соблюсти одно условие — размещение труб должно быть горизонтальным, без обратного уклона;
- если ответственно подойти к вопросу выбора и приобрести хороший циркуляционный насос, теплоноситель сможет проходить даже по самым длинным контурам;
- отопление можно сделать замкнутым, а расширительный бак закрытого типа расположить в любом месте, которое вам понравится — не обязательно в самом верхнем участке.
Рассчитать объем расширительного бака можно по ссылке https://teplofan.ru/kalkulyatory/raschet-obema-rasshiritelnogo-baka
Несмотря на большое количество преимуществ, есть и некоторые минусы, о которых также следует упомянуть:
- установка циркуляционного насоса делает систему энергозависимой. Если не будет обеспечена подача электрической энергии — обогрев будет неэффективным или попросту прекратится;
- даже устройства небольшие по размеру и с невысокими показателями мощности — в процессе работы шумят;
- если неправильно рассчитать мощность насоса для системы, то весь контур может функционировать неправильно;
- возрастает расход электрической энергии — чем выше производительность прибора, тем больше расходы на свет;
- хорошие и качественные насосы стоят недешево.
Сегодня насосы монтируются даже в небольших одноэтажных домах, поскольку в настоящее время прокладка отопительных систем осуществляется с применением труб малого диаметра, что затрудняет «проталкивание» теплоносителя.
Виды насосов и их классификация
Выделяется два типа циркуляционных насосов: с сухим и мокрым ротором. Различается их конструкция, но предназначение у них одинаковое. Для того, чтобы понять, какой прибор подходит в конкретном случае, нужно особенности функционирования каждого вида циркуляционных насосов для отопления.
Циркуляционный насос с сухим ротором
Насос повышения давления с сухим ротором Vodotok X20
Такое название эти агрегаты получили из-за своих конструктивных особенностей. В непосредственном контакте с теплоносителем находится только крыльчатка, сам ротор располагается в герметичном корпусе, от жидкости он отделен несколькими уплотнительными кольцами.
Такие приборы имеют следующие характеристики:
- высокая производительность, КПД достигает 80 %;
- такие устройства нужно постоянно обслуживать. В процессе эксплуатации, твердые частички, которые находятся в теплоносителе, попадают на уплотнительные кольца, нарушая их герметичность. Для того, чтобы не произошла разгерметизация, их нужно их обслуживать;
- при должном уходе они смогут успешно проработать на протяжении 3 лет;
- в процессе функционирования они шумят.
Для того, чтобы не произошла разгерметизация, их нужно их обслуживать;Из описанных характеристик становится понятно, что такие устройства не очень пригодны для установки в отопительных системах частных домов. Ключевое их достоинство — высокий КПД и потребление меньшего количества электрической энергии. Поэтому в больших сетях циркуляционные насосы с сухим ротором встречаются чаще всего, т.к. они более экономичны.
Циркуляционный насос с мокрым ротором
Насос с мокрым ротором для циркуляции воды
У приборов, относящихся к этому типу, в жидкость помещены и крыльчатка, и ротор. Электрические детали, куда входит и стартер, располагаются в герметичном стакане из металла.
Свойства у таких устройств следующие:
- производительность небольшая, КПД доходит всего лишь до 50 %;
- они неприхотливы в обслуживании;
- срок их службы варьируется в промежутке от 5 до 10 лет;
- в работе они практически не издают шума.
Большинство пользователей отдают предпочтение устройствам именно с мокрым ротором, поскольку они больше подходят для квартир и частных домов.
Насос циркуляционный автоматический
Автоматика циркуляционного насоса отопления, как система, не может функционировать без такого элемента как реле давления. Оно устанавливается для того, чтобы была возможность включать и выключать оборудование в определенный момент.
Его работа находится в непосредственной зависимости от степени давления в системе отопления. Если показатели давления будут слишком низкими, реле произведет запуск насоса, или, наоборот, отключит его, если внутри системы будет слишком высокое давление.
Также можно установить циркуляционный насос с терморегулятором. Такой механизм — достаточно простой, сконструирован он из датчика температуры и вентиля, посредством которого можно изменять температурный режим.
Выбор циркуляционной помпы
Безусловно, на эффективность работы циркуляционного насоса оказывают базовые показатели производительности и напора. Производительность отображает количество теплоносителя, которое за определенный промежуток времени должно перекачать устройство. Определяется этот параметр из условий максимальной загруженности.
Напор — это величина, показывающая энергию потока жидкости, которая выступает в качестве теплоносителя. Также принимается во внимание гидравлическое сопротивление всей системы. Помимо этого, нужно обращать внимание на показатели максимальной температуры. Поскольку помпа будет перекачивать горячую воду, она должна выдерживать 110°С.
Помпа для повышения давления циркуляции
Ключевым условием хорошей работы является верный подбор мощности циркуляционного насоса. Прибор с невысокой мощностью не сможет справляться с перекачиванием жидкости в полной мере. Если монтировать циркуляционный насос с переизбытком мощности, то его работа будет сопровождаться шумом в трубопроводе.
Кроме этого, все функциональные детали котла будут быстро изнашиваться.
Специалисты советуют выбирать агрегаты еще во время проектирования системы. Если длина трубопровода не более 80 м, то вполне достаточно будет установки одного насоса. Если же его длина больше, то лучше монтировать несколько устройств.
Особое внимание следует уделить материалам, из которых изготавливались функциональные элементы оборудования. Стоит принимать во внимание тот факт, что многие детали находятся в непосредственном контакте с теплоносителем, поэтому изнашиваются в короткие сроки.
Выбирайте циркуляционные насосы с керамическими подшипниками и роторным узлом.
Существенную роль в работе агрегата отыгрывает электроника. Для того, чтобы осуществлять регулировку температурных показателей внутри помещения, в отопительных контурах монтируются термостатические клапаны. Когда температурный режим увеличивается — они перекрываются, в трубах повышается давление.
В итоге вы будете слышать неприятный шум.
Для того, чтобы от него избавиться, нужно перестроить насос на более низкие обороты, а вручную осуществлять эту процедуру неудобно.
Решить такую задачу быстро могут попы со встроенной электроникой, они отвечают за плавную регулировку скачков давления, исходя от изменения количества жидкости.
Стоит упомянуть и дополнительные возможности насосов:
- плавная регулировка;
- контроль скоростных режимов;
- автоматическое функционирование;
- встроенный информативный дисплей.
Наиболее простые модели не имеют возможности осуществлять регулировку скорости перемещения жидкости. Современные модели обладают множеством функций, выпускаются двух-трехскоростные устройства с плавной регулировкой. Они характеризуются высокой точностью настроек.
Приборы, функционирующие в автоматическом режиме, снабжены панелью управления. Настройки таких устройств различные и зависят от конкретной модели.
Выбирая циркуляционные насосы следует особое внимание уделить производителям.

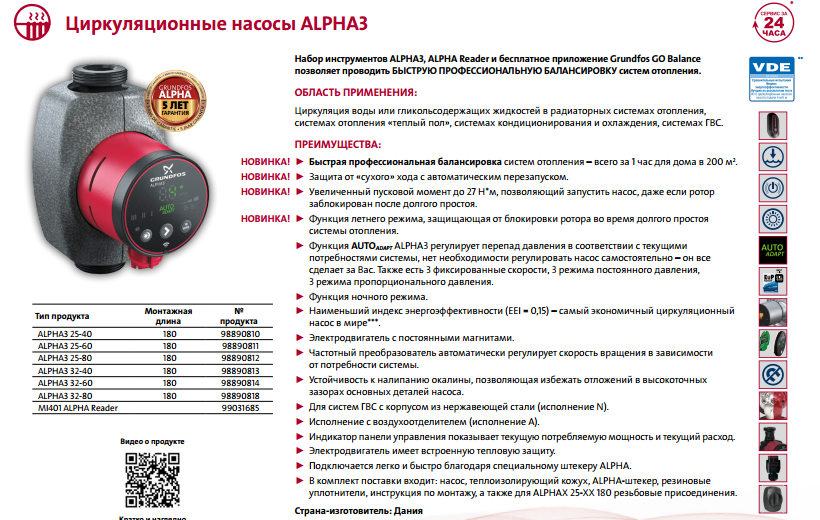

Безусловно, более высоким качеством отличаются устройства европейского производства. Наиболее популярными являются насосы Wilo, Grundfos, DAB. Такие приборы зарекомендовали себя как надежные и эффективные.
Теги: монтаж системы отопления
Классификация циркуляционных насосов
На сегодняшний день для жителей частных домовладений весьма актуальным является вопрос организации отопления и стабильного водоснабжения. И в этой ситуации никак не обойтись без вспомогательного насосного оборудования, к которому смело можно отнести циркуляционные насосы.
Чтобы облегчить владельцам загородных домов выбор циркуляционных агрегатов, мы в этой статье подробно расскажем о том, что собой представляют насосы подобного рода, а также опишем, какие существуют виды этих насосных механизмов.
Рис. 1. Виды циркуляционных насосов.
Что собой представляет.
Циркуляционный насос представляет собой агрегат, с помощью которого создается необходимое давление в отопительной системе.
Также аппараты этого вида призваны поддерживать стабильный уровень воды в индивидуальных системах водоснабжения.
Из каких конструктивных элементов состоит.
Чтобы понимать, как работает циркуляционный насос, прежде всего, необходимо знать, как устроен агрегат этого вида.
Как правило, насосные механизмы циркуляционного типа состоят из следующих конструктивных элементов:
• корпус агрегата, который может быть изготовлен из таких металлов, как чугун, сталь, латунь, алюминий или бронза;
• встроенный в корпус насоса ротор, который может быть как металлическим, так и керамическим;
• лопастное колесо или крыльчатка, которая закреплена на валу ротора;
• электродвигатель, приводящий в действие, собственно, насосный механизм.
Немаловажным также является тот факт, что в зависимости от модели насоса, его электродвигатель может быть как однофазным, так и трехфазным.
Как работает циркуляционный насос.
Принцип действия всех насосных агрегатов этого типа заключается в следующих важных моментах:
• насос подключается к системе водоснабжения или отопления;
• через входящий патрубок механизм втягивает жидкость;
• крыльчатка при вращении создает центробежную силу, которая, в свою очередь, создает повышенный напор воды;
• жидкость под давлением непосредственно поступает в магистральный трубопровод.
Таким образом, напор, создаваемый циркуляционным агрегатом, позволяет без труда справляться теплоносителю с гидравлическим сопротивлением системы.
Какие существуют виды циркуляционных насосных агрегатов.
На сегодняшний день насосы этого вида классифицируют согласно следующим признакам:
• расположение ротора в корпусе;
• конструктивные особенности агрегата;
• функциональное назначение насосного механизма.
Рассмотрим более подробно каждый из классов циркуляционных насосов.
1. В зависимости от расположения ротора в корпусе, циркуляционные насосы принято разделять на следующие виды:
• особенностью агрегатов «мокрого» типа является то, что ротор вместе с крыльчаткой находится непосредственно в среде перекачиваемой жидкости, при этом электродвигатель герметично отделен специальным металлическим стаканом; как правило, циркуляционные насосы этого типа предназначены для перекачивания относительно небольших объемов воды;
• конструкция циркуляционных механизмов «сухого» типа отличительна тем, что ротор не взаимодействует с теплоносителем, причем электромотор отделен от рабочей камеры насоса специальными нержавеющими кольцами, которые упреждают попадание воды в электрическую часть.
Что же касается характеристик указанных типов циркуляционных агрегатов, то насосы «мокрого» типа менее шумны в работе, а вот «сухие» механизмы имеют коэффициент полезного действия до 85%.
2. Немаловажным является тот факт, что циркуляционные насосы могут отличаться различным строением. Поэтому в зависимости от конструктивных особенностей механизма принято различать следующие виды насосных агрегатов:
• отличительной чертой линейных циркуляционных насосов является то, что они имеют входящий и выходящий патрубки одинакового диаметра, причем непосредственно монтируются непосредственно в трубопровод системы, например, с помощью байпаса;
Рис. 2. Подключение циркуляционного насоса с помощью байпаса.
• блочные циркуляционные насосы, как правило, комплектуются электродвигателем с воздушным охлаждением, при этом агрегаты этого вида, как правило, создают сравнительно небольшой напор жидкости в отопительной системе;
• конструкция консольных циркуляционных агрегатов отличительна тем, что электродвигатель и непосредственно сам насос имеют отдельные крепежные элементы, поэтому насосы этого вида принято монтировать на одном фундаментной основе.
3. Функциональное назначение циркуляционного механизма зависит от того, для каких бытовых целей его предполагается использовать. В зависимости от этого насосы принято различать на следующие виды:
• циркуляционные агрегаты для водоснабжения, которые призваны поддерживать необходимое давление жидкости в системе, их также используют в качестве конструктивного элемента в установках для фильтрации воды;
• насосы для отопления, как правило, изготовлены из материалов с высоким уровнем термостойкости, потому что содействуют с теплоносителем высокой температуры;
• циркуляционные помпы для обустройства теплого пола при сравнительно небольших размерах создают достаточно хороший напор, так как конструкция пола этого вида подразумевает под собой наличие многих изгибов труб, что, в свою очередь, значительно усиливает гидравлическое сопротивление.
• циркуляционные насосы для полотенцесушителя отличаются тем, что при небольшой мощности значительно повышают теплоотдачу этого бытового устройства.
Выбор циркуляционного насоса.
Современный рынок сантехнического и насосного оборудования представлен широчайшим ассортиментом циркуляционных насосов. Поэтому обычному человеку порой очень трудно остановить свой выбор на насосном агрегате определенной модели.
При выборе циркуляционного агрегата в первую очередь стоит обратить внимание на следующие факторы:
• необходимая производительность насоса;
• какой напор воды требуется для успешного функционирования системы отопления или водоснабжения;
• выбираемый насосный агрегат должен иметь минимальное энергопотребление;
• насос должен быть весьма несложным в техническом обслуживании;
• гарантия бесперебойного функционирования, установленная производителем, должна иметь достаточно длительный период.
Придерживаясь этих критериев выбора, вы гарантированно выберете себе необходимый вам циркуляционный насос.
А для большей убедительности в выборе агрегата этого вида видео будет на странице:
Таким образом, в этой статье мы рассказали обо всех видах циркуляционных насосов, а также о том, как их правильно выбрать.
Ключевые слова: циркуляционный насос, насос для отопления
Рекомендуем к прочтению
Циркуляционный насос
Циркуляционные насосы представляют собой центробежные насосы , предназначенные для создания принудительной циркуляции в замкнутой системе. Примерами являются системы нагрева горячей воды (см. Циркуляционный насос ) или высокотемпературного горячего водоснабжения при температуре выше 120 °C (см. Насос горячей воды ), системы теплопередачи (см. Теплопередающий насос ), принудительные циркуляционные котлы (см. рис. 3 Циркуляционный насос) и реакторные контуры (см. Реакторный насос ) Они также используются в открытых системах (например, в системах фильтрации плавательных бассейнов). См. рис. 1 Циркуляционный насос
Конструкция циркуляционного насоса часто определяется часто высокой температурой перекачиваемой жидкости и относительно низким напором (по отношению к давлению в системе), что соответствует напору потеря (см.
Потеря давления ) в системе циркуляции. В замкнутых насосных схемах применяются разные типы циркуляционных насосов
: циркуляционные с уплотнением вала и без него, специального исполнения.
Циркуляционный насос без уплотнения вала
Циркуляционные насосы с уплотнением вала часто представляют собой горизонтальные насосы , приводимые в действие электродвигателями (см. Привод ) или паровыми турбинами. Их валы насосов герметизированы от полного давления закрытой системы охлаждаемыми сальниковыми уплотнениями или механическими уплотнениями . Упорный подшипник (см. Подшипник качения ) должен быть особенно прочным, чтобы поглощать высокие статические заряды.0003 осевая тяга .
См. рис. 2 Циркуляционный насос
Этот тип насоса обычно является экономичным решением для систем с давлением до 100 бар.
Для более высокого давления в системе используются циркуляционные насосы без уплотнения вала.
Циркуляционный насос без уплотнения вала
Бессальниковые циркуляционные насосы также называются бессальниковыми циркуляционными насосами. Часто это вертикальные насосы , приводимые в движение двигателями с мокрым ротором с корпусом или без него (см. Герметичный электронасос ) См. рис. 3 Циркуляционный насос
Насос и электродвигатель заключены в общий герметичный корпус с тепловым барьером между секцией насоса и моторная секция. Тепловой барьер, который может быть как активным, так и пассивным компонентом, позволяет насосному агрегату перекачивать жидкости с температурой до 420 °C.
Подшипники (см. Подшипник скольжения ) смазываются перекачиваемой жидкостью. Давление в системе практически не ограничено. Полностью герметичная конструкция делает эти насосы пригодными для работы с опасными или ценными жидкостями.
Циркуляционные насосы специального исполнения
Циркуляционные насосы также могут быть специально разработаны для конкретных применений:
- Со специальными рабочими колесами для смесей или суспензий жидкость/газ
- С системами уплотнений, включающими газовую подушку или отвечающими другим технология ядерных реакторов
- С нагревательными устройствами для быстро затвердевающих жидкостей
- С защитной облицовкой, предотвращающей эрозию
- Взрывозащищенное исполнение (см. Взрывозащита )
