Установка байпаса в системе отопления: Байпас в системе отопления: использование и схемы установки

что это такое, монтаж, нужен ли?

Обогреватели и радиаторы / 18.10.2014

Все мы привыкли находиться в уютных и комфортных условиях. А что за комфорт без тепла? Поэтому  каждый домовладелец старается сделать систему отопления эффективной и безопасной и создать в своем доме такой микроклимат, чтобы там всем было приятно находиться.

Чтобы домочадцы не изнывали бы от жары и не мерзли. И справиться с этими крайностями поможет байпас в системе отопления. Инженеры разработали такое устройство, которое поможет достаточно точно отрегулировать поступление тепла в радиаторы водяной системы отопления.

Байпас в системе отопления дома

Это важный  конструктивный элемент отопительной системы. Внешне это  отрезок трубы, который соединяет между собой у батареи трубы прямой и обратной подводки теплоносителя. На нем может располагаться циркуляционный насос, если система задействована в индивидуальном доме. Именно байпас поддержит  работу отопительного котла, оборудованного циркуляционным насосом, в то время, когда внезапно отключат электроснабжение.

В этом случае нужно всего лишь закрыть кран подачи теплоносителя, идущего в насос, и открыть вентиль на центральном трубопроводе, чтобы теплоноситель, минуя байпас, самотеком продолжал подавать тепло в радиаторы и трубы.

Байпас в отоплении частного дома

Существует возможность подобного регулирования в автоматическом режиме. Для этого нужно использовать схему, включающую в себя –фильтр, обратный клапан, насос. При грамотной настройке этих конструктивных элементов системы отопления, которые монтируются точно в таком же порядке, теплоноситель будет при отсутствии электроснабжения циркулировать в естественном режиме.

Когда вы планируете произвести монтаж этого элемента, то  очень важно  правильно выбрать его месторасположение на трубе. Идеально подойдет та точка системы, где температура горячей воды не очень высокая. А вот располагать его близко к отопительному котлу нецелесообразно, от нагрева он не сможет прослужить положенный срок, поскольку будет постоянно перегреваться. Чтобы не произошло завоздушивания,  монтаж байпаса нужно производить только в горизонтальном положении.

Этот элемент  незаменим  для регулирования  количества подаваемого теплоносителя, он дает возможность ускорять процесс заполнения либо опорожнения системы отопления. А при  производстве ремонтных работ, когда нельзя оставить дом без отопления в холодное время года, так он просто необходим.

Для чего  устанавливается байпас

Байпас-клапан-50

Этот несложный по своей  конструкции узел позволяет, не прилагая  значительных усилий и материальных средств, снабдить  котел циркуляционным насосом, а так же  получить все дополнительные преимущества современных  агрегатов отопления, когда в помещении  установлено не  новое оборудование. В том же случае, когда у вас неправильно смонтирована система отопления и затруднена естественная циркуляция теплоносителя, байпас выручит, отчего не пострадает семейный бюджет и в доме будет тепло и комфортно. А устанавливая этот узел у радиаторов отопления, вы сможете добиться самого результативного распределения тепла по всем  помещениям.

Установка байпаса в системе отопления  позволит вам в последствии  не испытывать  никаких проблем с обслуживанием батареи. При необходимости нужно будет просто переключить запорную арматуру, и монтировать, либо  демонтировать дополнительные секции, или же просто отключить отопление.

Некоторые особенности

Производя монтаж данного узла  на основную магистраль, обязательно учитывайте то, какой тип насоса будет применен в системе отопления.

Современный производитель нам предлагает два вида:

Байпас в системе отопления

•  «Сухой». Здесь ротор не контактирует с теплоносителем. Данная конструкция сильно шумит, поэтому стоит их применять, если стены котельной не будут пропускать  звук. В этом случае байпас устанавливается только на трубу обратного тока горячей воды.
•  «Мокрый». Тут  крыльчатка ротора погружена непосредственно в воду. Этот тип насоса может устанавливаться на подающую трубу или обратку.

Монтируя элементы байпаса применяйте  гайки «американки», которые  в последствии позволят быстро снять насос  и краны для производства  ремонта. Обводная труба,  куда будет монтироваться  обратный клапан, должна иметь  специальную муфту, В случае ремонтных работ муфту легко можно скрутить по резьбе.

Производя монтаж байпасной линии необходимо помнить, что диаметр байпаса в отопительной системе меньше диаметра трубы подводящей. Не забудьте про заглушки в нижней  и верхних  частях, и то, что месторасположение  байпаса —  подальше от стояка и поближе к батарее.

Задавая вопрос нужен ли байпас в системе отопления, нужно  помнить, что его наличие ускоряет процесс слива теплоносителя при необходимости, и наполнения системы водой. Кроме этого при помощи этого устройства  в стояк отдается избыток теплоносителя из радиатора, когда посредством  ручного или автоматического терморегулятора изменяется его количество. Без наличия байпаса нет возможности произвести ремонт радиатора, если системе централизованного отопления находится в действующем режиме.

В старых постройках, применяется в основном  однотрубное отопление. Установив байпас, можно изменить микроклимат во всех  помещениях.

Это можно сделать  просто, соблюдая некоторые условия:

• Байпас следует разместить,  максимально удалив его от  вертикального участка трубопровода, как можно ближе к радиатору.
• При желании, этот элемент  может быть изготовлен на месте. Для этого понадобится отрезок трубы, тройник и сварка. Но можно воспользоваться и готовыми элементами и произвести  монтаж при помощи резьбового соединения всех деталей.
• Между входным отверстием радиатора и байпасом устанавливаются регулировочный вентиль либо радиаторный терморегулятор.

Теперь вы знаете, для чего нужен байпас, что внешне представляет собой этот узел, и какие преимущества он дает. Установка его благоприятно отразится значительным уменьшением ваших расходов на электроэнергию. И поможет создать в своем доме достаточно комфортные условия для проживания ваших родных и  близких.

Установка байпаса в систему отопления: цена монтажа для полотенцесушителя, радиатора

Благодаря байпасу без полной остановки отопительной системы удается заменять:



• радиаторы — нужен на случай протечки, смены на другую модификацию;
• насосы — позволяет продолжать топку при отключенной электроэнергии;
• полотенцесушители — из-за сложной конфигурации они представляют собой один из наиболее часто обслуживаемых узлов.



Благодаря такому патрубку подающая и обратная трубы всегда соединены между собой независимо от текущего состояния оборудования, в течение отопительного сезона, после его завершения.



Работать замкнутая система отопления благодаря монтажу байпасов способна при любых изменениях в конструкции. В зависимости от выбранной схемы обогрева жилья вариантов обхода проблемных участков может быть несколько.

Простейшая разновидность – перемычка между подачей и обраткой с запорной арматурой, переключаемой вручную.



Более совершенная модель байпасов обладает специальным клапаном. При повышении на конкретном участке давления автоматически открывается проток «напрямую», минуя те сложные блоки, из-за которых ситуация и возникает. Такое характерно для комплексов с циркуляционным насосом, когда на выходе в момент его включения может образоваться мощный напор воды.

Особенности правильной установки байпаса в систему отопления

Монтаж любого элемента системы отопления требует грамотного расчета, чтобы все они в совокупности работали без перебоев в течение целого отопительного сезона. Правильная установка байпаса предполагает соблюдение определенного списка требований:



• байпас монтируется в непосредственной близости от полотенцесушителя, насоса и радиатора;
• в конструкции обязательны перекрывающие краны, чтобы вручную выбирать, по какому из направлений пропускать нагретую воду;
• диаметр байпаса должен быть меньше, чем размер центральной трубы.



Периодичность срабатывания модификации с клапаном можно изменять регулирующим вентилем. Типовая схема закрытой системы отопления обычно предусматривает такую арматуру.



Если качественно продумать расположение ключевых узлов, обогревать коттедж станет значительно проще. Для устранения засора в полотенцесушителе, радиаторе достаточно временно перекрыть основной канал проблемного участка. Байпасы считаются одним из ключевых элементов эффективной защиты от простоев в работе отопления при сохранении возможности постоянного пользования отопительными приборами.

Цены на установку байпаса

Стоимость монтажа байпаса в систему отопления указана ориентировочная и зависит от места установки. Цена включается в общую сумму комплексной услуги по монтажу систем отопления. Для уточнения цены, порядка работ и сроков воспользуйтесь формой обратной связи или бесплатной консультацией по телефону +7 495 152 30 58.

Байпас в системе отопления: применение и схемы монтажа

Через байпас в системе отопления современного дома монтируются все ее ключевые элементы. Это простое инженерное решение облегчает обслуживание и ремонт оборудования, подключенного к магистрали. А еще повышает КПД и экономичность отопления, что совсем неплохо, не так ли?

Вы хотите добавить байпас в систему отопления, но не знаете, как это сделать правильно? Мы поможем вам справиться с задачей – в статье рассмотрено назначение этого элемента системы отопления и ключевые моменты его монтажа.

Наглядные фото и доступные рекомендации помогут справиться с самостоятельной установкой байпаса даже новичку. Кроме того, показаны видеоролики, демонстрирующие пошаговый процесс сборки обводной секции.

Содержание статьи:

• Что такое байпас?
• Разновидности байпаса отопления
  • Вид №1 — нерегулируемый байпас
  • Вид №2 — ручной байпас
  • Вид №3 — вариант автоматического байпаса
• Назначение байпасного трубопровода
  • Вариант №1 — для радиатора отопления
  • Ситуация №2 — при подключении насоса
  • Ситуация №3 — при монтаже теплого пола
  • Ситуация №4 — в линии со сплошным топливный котел
  • Ситуация №5 — при установке байпасных труб
• Выводы и полезное видео по теме

Что такое байпас?

Байпас, или перепускной байпас — это трубопровод, служащий для организации потока теплоносителя в обход определенного участка теплотрассы, либо параллельно ему.

Чаще всего на этом сайте устанавливается некоторое оборудование. Один конец перепускной трубы соединяется с входным патрубком, второй — с выходным патрубком.

Между байпасом и входом оболочки устройства устанавливается запорная арматура. Он позволяет полностью перенаправить поток воды по альтернативному пути, либо регулировать количество жидкости, поступающей в устройство.

Для возможности полного отключения оборудования на выходном патрубке между выходом устройства и байпасом устанавливается кран.

Фотогалерея

Фото

Первые байпасы появились в однотрубных системах отопления, сначала они использовались только для отключения отопительного прибора с целью его замены или ремонта

В простейших однотрубных схемах, в байпасе также предусмотрена возможность ручной регулировки температуры за счет уменьшения расхода теплоносителя

В более сложных современных конструкциях байпасы используются для установки трехходовых и четырехходовых клапанов с сервоприводом, автоматически регулирующим количество и качество охлаждающая жидкость

Байпасы в системах отопления применяются для установки циркуляционных насосов, особенно используемых в качестве резервных агрегатов

Аналогичной частью байпаса или настоящим байпасным участком комплектуется часть системы с группой безопасности на случай ремонта узла

Отрезные участки трубопровода, байпасы, могут располагаться как горизонтально, так и вертикально

Байпас в сборе для установки циркуляционного насоса или отопительного прибора можно приобрести в заводской комплектации

Отсечной участок системы отопления легко собрать своими руками из полипропиленовых труб и фитингов, произведенных для них

Байпас, устанавливаемый перед нагревателем

Регулирующий ароматизатор и байпас

Клапан трехходовой с сервоприводом

Использование байпаса при установке насоса

Самодельный байпас для группы безопасности

Возможность установки отсекающих секций

Крепление заводского изготовления

Байпас полипропиленовый

Разновидности байпаса отопления

Запорная арматура устанавливается не только на входной и выходной патрубок, но и на сам байпас.

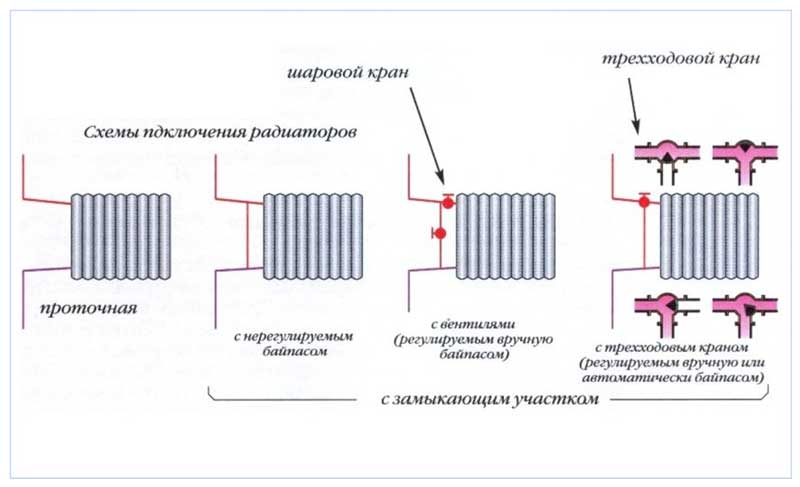

В зависимости от типа применяемого устройства перепускные трубы бывают трех видов:

• нерегулируемые;
• с ручным управлением;
• автомат.

Каждый тип имеет свою конструкцию и особенности применения.

В простейшем варианте байпасная конструкция представляет собой патрубок с присоединенными с обеих сторон тройниками. Такое устройство используется при подключении радиаторов по однотрубной вертикальной схеме разводки

Вид №1 — нерегулируемый байпас

Нерегулируемый байпас в системе отопления представляет собой обычный байпас без дополнительного оборудования.

Зазор трубы постоянно открыт и движение жидкости по нему происходит в неуправляемом режиме. Такие байпасы в основном используются при подключении радиаторов.

При проектировании системы отопления следует учитывать, что жидкость будет проходить по пути с наименьшим гидравлическим сопротивлением.

Следовательно, диаметр проходного сечения нерегулируемого байпаса, установленного вертикально, должен быть меньше диаметра проходного сечения основной линии. В противном случае самотеком уйдет в обход, расположенный ближе.

Диаметр обхода вертикальной проводки должен быть меньше диаметра основной линии. Если диаметры сделать одинаковыми, то основная часть теплоносителя будет циркулировать по байпасному тракту, не доходя до радиатора

В горизонтальных действуют другие законы. Горячая среда имеет тенденцию подниматься вверх, так как имеет меньший удельный вес.

Поэтому байпас нижней разводки обычно делают равным магистральному, а патрубок к радиатору меньшего размера.

Уменьшенный диаметр входного патрубка радиатора повышает давление и способствует более равномерному распределению теплоносителя по контуру теплообменного устройства

Вид №2 — Ручной байпас

Байпас с установленным шаровым краном называется ручной байпас. Кран такого типа наиболее удобен для обхода, так как в открытом состоянии не уменьшает внутренний просвет трубопровода.

Поэтому не создает дополнительного гидравлического сопротивления движению жидкости.

Использование запорного устройства позволяет регулировать количество жидкости, проходящей через байпас. Если вентиль полностью закрыть, то весь поток пойдет по основному пути.

Следует иметь в виду, что если рабочие элементы кранов шаровых имеют возможность прилипать друг к другу, если устройство не используется. Поэтому такой кран следует периодически поворачивать, даже если в этом нет необходимости.

Установить байпас с краном можно только в системе индивидуального отопления частного дома. Запрещается применять запорное устройство на байпасе в многоквартирных домах, так как можно непреднамеренно перекрыть подачу теплоносителя другим потребителям

Область применения регулируемого вручную байпаса в системе отопления — однотрубная линия и трубопроводы гидронасосов.

Вид №3 — автоматический байпас вариант

Автоматический байпас устанавливается в жгуте насоса самотечной системы отопления. Теплоноситель в такой магистрали может циркулировать по контуру без насосного агрегата.

В системе установлен электрический нагнетатель для увеличения скорости движения жидкости, что способствует меньшим потерям тепла, равномерному прогреву помещений, повышению КПД системы.

Перенаправление потока жидкости в жгуте насоса с автоматическим байпасом происходит без вмешательства человека. При работе насоса теплоноситель проходит через агрегат, а байпас перекрывается.

Если помпа останавливается из-за поломки или отключения электроэнергии, теплоноситель течет по байпасу. Неподвижное рабочее колесо агрегата ограничивает или полностью блокирует поток.

Существует два типа автоматических байпасов:

• клапан;
• впрыск.

В первом случае в перепускную трубу монтируется обратный шаровой кран, который создает наименьшее гидравлическое сопротивление и практически не препятствует прямому движению жидкости в самотечном режиме.

При включении насоса скорость потока увеличивается. Теплоноситель из выпускного патрубка поступает в магистраль и расходится в обе стороны.

Далее по контуру движется беспрепятственно, а при движении в обратном направлении натыкается на .

Поскольку гидравлическое давление со стороны выходного патрубка выше, чем со стороны входного, шар плотно прижимается к седлу клапана и полностью перекрывает просвет трубопровода.

Когда насос включен, гидравлическое давление, создаваемое агрегатом, сжимает шар клапана и перекрывает прямую линию. При выключении насоса давление в гравитационной системе открывает клапан, и вода течет через байпас

Недостатком байпасного клапана является его чувствительность к чистоте воды. Попадание загрязнений – чешуек накипи, ржавчины, окалины – приводит к выходу его из строя.

Байпас впрыска работает по принципу гидравлического элеватора. В основной ствол большого диаметра вварен насосный агрегат, расположенный на трубе меньшего диаметра. При этом входной и выходной патрубки имеют продолжение внутри трубопровода магистрали.

При включении насоса часть потока поступает во входной диффузор, проходит через агрегат и ускоряется.

Выходной патрубок имеет небольшое сужение и представляет собой сопло, через которое жидкость под давлением выбрасывается в магистраль с большой скоростью.

За срезом выходного патрубка (по направлению движения теплоносителя в магистрали) создается вакуумная область. За счет этого происходит всасывание перепускной жидкости. Исходящая под давлением струя увлекает за собой окружающую среду, передавая ей кинетическую энергию.

Таким образом весь поток несется дальше по шоссе с ускорением. Такое направленное движение жидкости исключает возникновение обратного потока.

Если насос не работает, теплоноситель спокойно проходит через байпас в режиме естественной циркуляции.

Импульс к движению магистрали теплоносителя с байпасом впрыска дает энергия струи воды. Такой прибор не боится незначительного загрязнения теплоносителя, так как не имеет устройств с точно подогнанными деталями (шар-седло)

Назначение байпасного трубопровода

Основное назначение байпасного участка — обеспечение циркуляции в теплотрассе в в случае поломки в подключенном блоке или отключения электроэнергии.

[adinserter name=»mobile: вставить в текст — 5″]

Любое устройство, подключенное через байпас, можно отключить от гидравлической линии, просто перекрыв два клапана — на входе и выходе. После этого весь поток теплоносителя пойдет через перепускную трубу.

Прибор, отключенный от магистрали, спокойно отремонтировать или выполнить плановое техническое обслуживание. Вы можете полностью отсоединить его и заменить новым. При этом не нужно останавливать систему и сливать всю охлаждающую жидкость.

[adinserter name=»desktop: вставить в текст — 3″]

В индивидуальной системе отопления байпас применяется в следующих случаях:

1. Врезка радиаторов в единую трубопроводную магистраль;
2. Обвязка [link_webnavoz]циркуляционного насоса;
3. Соединение с устройством водяных теплых полов;
4. Организация малого циркуляционного контура при использовании твердотопливного котла.

В зависимости от применения байпасное соединение имеет свои особенности.

Традиционный трубопровод циркуляционного насоса, где байпас является частью основной линии. В него вмонтирована запорная арматура для пропуска всего теплоносителя через насосную установку и исключения рециркуляции

Корпус №1 — для радиатора отопления

Подключение радиаторов через байпас осуществляется только в .

Для и врезка байпасных труб не имеет смысла. Отопительные батареи в них подключены параллельно и к каждой подается вода одинаковой температуры непосредственно из подающей магистрали.

Выход из строя одного из контуров отопления, при наличии запорной арматуры, не влияет на работоспособность остальной системы.

В однотрубной системе за счет последовательного соединения тепловыделяющих элементов происходит охлаждение воды при прохождении по контуру. Чем выше тепловыделение батареи, тем холоднее будет жидкость на выходе.

Если в однотрубной разводке не предусмотрены байпасы, то первый радиатор заберет максимальное количество тепла и будет слишком горячим, а через последний пойдет чуть теплая вода.

Соединение подачи и возврата с перемычкой возле каждой батареи делит поток на две части. Один идет к радиатору и отдает тепловую энергию.

Второй, поддерживающий температуру, протекает по байпасу и на выходе соединяется с потоком от батареи отопления. Таким образом, можно передать достаточное количество тепловой энергии даже последним в цепочке радиаторов.

Назначение байпаса в разводке однотрубного отопления, помимо возможности ремонта радиатора, состоит в сохранении части тепловой энергии в основном потоке для более равномерного распределения между ближним и дальним отопительными приборами

Ситуация №2 — при подключении насоса

Подключать циркуляционный насос через байпас имеет смысл только в системе, приспособленной для самотечного течения воды.

Должен быть устроен ускорительный коллектор, соблюдены необходимые уклоны и достаточные диаметры труб. Циркуляционный насос в такой магистрали устанавливают для повышения ее эффективности.

Если система отопления изначально задумывалась как принудительная, то при отключении электроэнергии или поломке насоса она ни в коем случае не сможет функционировать.

Охлаждающая жидкость не будет циркулировать без дистиллятора. Поэтому в такой магистрали насос устанавливается без байпаса — по прямой.

Особенностью подключения насоса через байпас является возможность противотока в байпасе и возникновение замкнутого циркуляционного контура вокруг байпасного насоса.

Поэтому запорная арматура, такая как шаровые краны или обратные клапаны, должна быть установлена ​​на байпасной трубе.

При работающем насосе такое оборудование полностью перекрывает зазор байпасной трубы (вентиль — автоматически, вентиль — вручную). Если насос останавливается, байпас открывается и происходит конвекция теплоносителя.

Исключением является байпас впрыска, конструкция и принцип работы которого исключает обратное движение жидкости.

Байпасное подключение гидронасоса можно сделать самостоятельно, а можно приобрести готовый насосный агрегат. Тип проводки выбирается в зависимости от наличия свободного места.

Ситуация №3 — при монтаже теплого пола

Байпас при подключении теплого пола входит в состав смесительного узла. Поэтому он используется постоянно, а без него теплый пол не будет нормально функционировать.

Температура воды в подающем трубопроводе может достигать 80°С, а в контуре теплого пола не должна превышать 45°С. Для приготовления теплоносителя используется смесительный узел с трехходовым краном, который пропускает только необходимое количество горячей воды.

Остальной поток байпасируется, смешивается с охлажденной водой, выходящей из коллектора, и идет далее по магистрали к котлу.

Трехходовой клапан, установленный перед входом коллектора, пропускает ровно столько теплоносителя, сколько необходимо для нагрева воды в теплых полах до комфортной температуры. Излишняя горячая жидкость стекает обратно в байпасную линию

Ситуация №4 — в линии с твердотопливным котлом

С помощью байпаса в обвязке твердотопливного котла образуется малый контур теплоносителя. Контур соединен с подающей трубой с наиболее нагретым теплоносителем с одной стороны, и с трехходовым краном, установленным на обратке, с другой.

Клапан смешивает охлажденную воду, поступающую из контуров теплообмена, с горячим байпасным теплоносителем. В котел подается жидкость, температура которой не ниже 50°С.

Такая обвязка необходима при использовании твердотопливного котла, так как при попадании в котел холодной воды на стальных стенках топки образуется конденсат. Это приводит к коррозии и быстрому выходу из строя отопительного агрегата.

Для работы твердотопливного котла формируется малый циркуляционный круг. Байпас в данном случае играет ключевую роль.

Горячая вода поступает в смесительный клапан через перепускной участок для нагрева жидкости, поступающей из системы, до температуры, препятствующей образованию конденсата и коррозии на стенках котла

Ситуация №5 — при монтаже байпасных труб

Установка разных видов байпасов в системе отопления имеет свои особенности.

При подключении радиаторов:

• Диаметр байпасной трубы выбирается на один размер меньше магистрального трубопровода;
• Перемычка должна быть установлена ​​как можно ближе к радиатору;

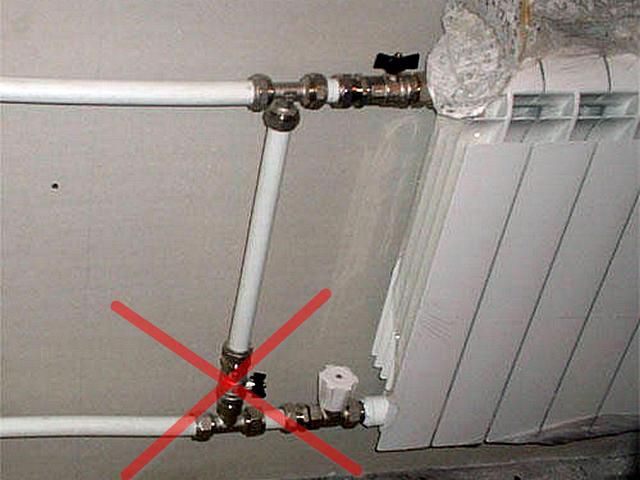

• Запрещается ставить кран на байпас в многоквартирных домах.

Монтаж радиаторного байпаса может осуществляться как при монтаже новой системы отопления, так и при модернизации существующей. Для этого готовят патрубки соответствующих диаметров, два тройника и запорную арматуру.

На входной патрубок устанавливается один из вариантов устройства:

• шаровой кран не создающий сопротивления и позволяющий пропускать весь проходящий поток;
• клапан — для ручной регулировки объема охлаждающей жидкости;
• комбинация шарового крана и автоматического термостата — количество воды, проходящей к радиатору, регулируется без участия человека.

На выпускной трубе устанавливается шар или запорный кран.

Элементы соединяются между собой сваркой или резьбой. В любом случае необходимо обеспечить полную герметичность соединений, после сборки провести испытание и устранить протечки.

Радиатор наиболее продуктивно прогревается при следующем сочетании: диаметр патрубков радиатора на один размер меньше основной магистрали, а диаметр байпаса на один размер меньше патрубков. Сужение подводящих участков увеличивает гидравлическое давление и способствует более полному прогреву теплообменного устройства 9.0003

При подключении насоса байпас чаще всего является частью основной магистрали. Так как он обеспечивает поступление теплоносителя в режиме естественной циркуляции, ни в коем случае нельзя сужать его внутренний диаметр.

Насос монтируется на байпасной трубе, диаметр которой может быть меньше или равен диаметру магистрали. Тонкости правильного рассмотрены в другой нашей статье.

Для монтажа проще приобрести готовый насосный агрегат нужного размера и конфигурации. Это обеспечит правильное положение всех элементов и надежные соединения.

Однако самостоятельное изготовление изоляции насосного агрегата не составит труда, если соблюдать некоторые правила.

Насос должен быть ориентирован так, чтобы ось рабочего колеса была горизонтальной, а крышка клеммной коробки была обращена вверх.

Так они обеспечивают свободный доступ к клеммам, к которым подключено питание, и исключают попадание на них жидкости при возникновении протечек.

В перепускной секции монтируется высококачественный обратный клапан или шаровой кран для обеспечения полного расхода через насос и предотвращения обратного движения жидкости по перепускной.

При установке насосной развязки своими руками важно правильно расположить элементы. Для этого удобно использовать накидные гайки – американки. Такая арматура обеспечивает плотное, прочное соединение элементов, простоту разборки и сборки

Выводы и полезное видео по теме

Ошибки при монтаже байпаса радиатора, которые приводят к плохому прогреву теплообменного элемента:

Почему нельзя устанавливать запорный вентиль на байпасе радиатора в многоквартирном доме:

Как собрать байпасную трубу с насосом так, чтобы было удобно разбирать уже установленное и подключенное изделие и проводить плановое обслуживание элементов и ремонт:

Простое инженерное решение — байпас — позволяет сделать систему отопления максимально эффективной и добиться комфортного теплового режима во всех помещениях .

Выход из строя отдельных элементов магистрали или отключение электроэнергии не вызовет больших проблем. Теплоноситель будет циркулировать по трассе и в доме будет тепло.

Вы занимаетесь самостоятельной установкой байпаса и хотите кое-что узнать? Вы можете задать свои вопросы в комментариях к этой статье.

Или у вас есть положительный опыт сборки? Поделитесь, пожалуйста. Возможно, кому-то из домашних мастеров удастся избежать ошибок благодаря вашим рекомендациям.

Байпас в системе отопления

При наличии в доме системы, обеспечивающей индивидуальный подогрев воды, жильцы часто сталкиваются с необходимостью установки насосов с использованием байпасной системы.

Часто говорят об этом мастере установки. Именно из-за этого никто не оспаривает такую ​​необходимость. Но в то же время все же возникают вопросы о сущности и необходимости этого приспособления, которые подлежат тщательному рассмотрению. Итак, разберемся со значением этого термина, постараемся разобраться в его функциональности и понять, действительно ли нужна такая система для отопления в доме.

Краткое содержание статьи:

Значение термина

Слово «bypass» является заимствованием и изначально переводится с английского как «bypass». Этот термин употребляется в тесной связи с гидродинамикой, а именно с использованием трубок из жидкого вещества.

То есть байпас для отопления — это некий дополнительный путь движения тока, при этом он идет в обход основной магистрали. Причем это устройство встречается, помимо системы отопления, во всех подобных системах, использующих трубы для транспортировки. Например, это газопровод, нефтепровод, система водоснабжения и так далее.

Нужен байпас

Мы решим, зачем нам нужен байпас. Целесообразнее рассмотреть принцип работы такого устройства на примере водяной системы отопления. В упомянутой системе байпас обычно находится возле батареи отопления.

Выглядит как устройство типа вертикально расположенной трубы, которая является соединением между горячей и нагнетательной магистралью. Рассмотрим цель такого сайта.

Например, если в разгаре отопительный сезон и вдруг что-то случилось с батареями. Один из вариантов – протекание жидкости. Обычно это подразумевает, что требуются определенные работы – трубы снимают, ремонтируют или заменяют. Однако не всегда есть возможность провести такие работы – если уличная температура низкая. В этом случае лучшим вариантом будет использование обходного пути, который будет перенаправлять жидкость при ремонте.

Для режима байпаса необходимо выполнить следующие шаги. Чтобы перенаправить поток, перекройте кран, ведущий к радиатору, и откройте кран, расположенный на байпасе.

Это приведет к тому, что жидкость пойдет по байпасу, а не по магистрали. Таким образом, отопление в целом не нужно отключать, а батареи меняются и ремонтируются, не нарушая работу системы отопления в целом.

Но это не единственная цель обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения может использоваться для регулирования объема воды, которая подается на радиатор, а также помогает в плане регулирования температуры.

Все это можно сделать, закрыв или открыв запорные вентили на подающих трубах. Если накрыть, то вода не так интенсивно движется по трубам, за счет чего снижается температура труб. Отрезанная часть теплоносителя будет сброшена в магистраль. То есть байпас оснащает систему отопления дополнительным байпасом, а также запорными элементами, позволяющими регулировать потоки теплоносителя.

Циркуляционный насос и байпас

Циркуляционный насос вводят в систему отопления, как правило, вместе с байпасом. Монтаж байпаса можно выполнить своими руками. На этом участке необходимо установить циркуляционный насос. В этом случае байпасом будут являться следующие взаимосвязанные части: фильтр, бустерное устройство, запорный клапан, который можно заменить автоматическим клапаном.

В этом случае вся система должна быть установлена ​​на трубопроводе рядом с местом подключения к котлу. Для этого требуется установка запорного крана на участке от входа до выхода байпаса.

Рассмотрим принципы работы системы отопления с циркуляционным насосом и обходной путь. При включении циркуляционного насоса клапан, расположенный на байпасной трубе, должен быть открыт, так как в этот период жидкость движется как раз по байпасному пути. Для этого требуется закрытие шарового крана, который находится на магистральном трубопроводе.

Но при необходимости замены фильтров или ремонта насоса сначала откройте краны на обратке, а краны для отсечки, которыми оборудован байпас, должны быть закрыты. Этот вариант позволяет не останавливать работу отопления, при этом теплоноситель продолжает циркулировать в естественном виде.

Аналогичные действия проводятся при отключении электроэнергии, так как в этом случае прекращается работа циркуляционного насоса. Запорные клапаны позволят направить воду в сторону обратки. Следует отметить, что байпасная система может иметь обратный клапан, в этом случае достаточно сделать открытие крана на обратке.

Как установить систему

Рекомендуется устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в действующую систему отопления. Наиболее предпочтительным сезоном монтажа в последнем случае является теплое время года, так как в такой период система отопления не эксплуатируется. Следует помнить, что при монтажных работах из трубопровода жидкость необходимо сливать.

Следует отметить, что сами работы и сложность их выполнения находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также самого контура отопления. Самым простым будет работа с металлом. А полипропилен или металл требуют применения сварочных аппаратов. То есть самостоятельно установить не получится, потребуется помощь специалистов.

Но стоит отметить, что установку любого обходного пути в принципе целесообразно доверить специалистам, так как это самый надежный вариант.

При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется байпасной секции, которая устанавливается параллельно с обраткой. Важно также не забыть вставить запорные краны. Также нужно быть внимательным к бокам трубы — их лучше не перепутать.
