Система отопления частного дома схема: Схемы отопления дома — однотрубная и двухтрубная схема системы отопления

Какая схема отопления одноэтажного дома лучше?

Схема отопления деревянного одноэтажного дома

Для выбора варианта обогрева частного дома нужно учесть способ разводки, доступный и выгодный вид топлива, а также теплоноситель. Схема отопления одноэтажного дома во многом зависит от площади и конструктивных особенностей строения.

К таким особенностям относятся:

• наличие или отсутствие подвала и чердака;
• разновидность строительных материалов, использованных для возведения основных ограждающих элементов;
• наличие в доме подсобных помещений для возможного размещения отопительных котлов и топлива.

Содержание

1. Классификация систем отопления
2. Газовое отопление
3. Твердое топливо
4. Жидкое топливо
5. Электричество
6. Воздушное отопление
7. Водяное отопление
8. Однотрубная система
9. Двухтрубная схема
10. Лучевая, или коллекторная, схема
11. Заключение

Классификация систем отопления

В одноэтажных домах устанавливают автономные или зависимые от внешних источников топлива обогревательные системы. В первом случае они могут работать на твердом или дизельном топливе, а также на сжиженном газе. Во втором случае зависимость заключается в подключении системы к магистральному газопроводу или электросетям.

Также различием служит участие человека в процессе работы оборудования. Полностью автоматизированные системы не требуют присутствия владельца дома и регулирование им температурных режимов.

Классификация отопительных систем проводится по нескольким показателям:

• По виду используемого топлива — газ магистральный или сжиженный, дрова или уголь, электроэнергия, дизельное топливо.
• По типу теплоносителя — вода или антифриз, а также воздух.
• По варианту разводки — одно- или двухтрубная, а также лучевая.
• По способу циркуляции теплоносителя — с естественной или принудительной циркуляцией.

Газовое отопление

Из всех видов топлива газ является наиболее выгодным с точки зрения материальных затрат. По себестоимости условная единица такой энергии обойдется владельцу в 5–8 раз дешевле, чем при использовании альтернативных источников тепла. Но минусом газовой системы является отсутствие магистральных трубопроводов в некоторых регионах и отдельных населенных пунктах страны. Хотя в местах, где возможна подвозка баллонов со сжиженным газом, проблема может быть решена в положительную сторону.

Преимуществом газовых систем является максимальная автоматизация, сводящая к минимуму человеческий фактор в управлении.

В небольших по площади одноэтажных домах, как правило, устанавливают настенные одноконтурные котлы, работающие на газе. Подобное оборудование нуждается в устройстве дымоходов и обязательной вентиляции, поэтому для его установки необходимо отдельное помещение.

Двух- и многоконтурные газовые котлы, кроме отопления дома, обеспечивают:

• подачу горячей воды;
• тепловые завесы на входе в основную постройку, зимний сад или гараж;
• системы снеготаяния, установленные на крышах, крыльце, пешеходных дорожках или подъездных путях.

Крупногабаритные мощные котлы для больших построек выпускают в виде напольных конструкций. А в случае использования сжиженного газа предусматривают для газгольдеров отдельные хранилища, расположенные под землей. Это, конечно, потребует дополнительных материальных затрат, но в результате они себя оправдают.

Твердое топливо

Двухтрубная схема отопления коттеджа

Этот вариант отопления стоит на втором месте по дешевизне условной единицы энергии. Его дополнительным преимуществом является независимость от наличия или отсутствия газовых трубопроводов и перебоев с электричеством в случае циркуляции теплоносителя естественным способом. Но кратковременные отключения можно компенсировать, используя бензогенератор, который, обладая необходимой мощностью, даст возможность циркуляционному насосу функционировать в критической ситуации.

Твердотопливные котлы обладают рядом недостатков. Прежде всего, дрова или уголь необходимо время от времени подбрасывать в топку, иначе после прогорания очередной порции топлива теплоноситель в трубах достаточно быстро остынет. Производители выпускают твердотопливные котлы длительного горения, но они предназначены либо для отопления отдельных помещений, либо для обогревательных систем одноэтажных домов большой площади.

Важно! В малогабаритных постройках лучше и разумнее установить комбинированное оборудование, работающее на твердом топливе, а в случае необходимости — на электричестве. В таких котлах дополнительно устанавливают ТЭНы.

Жидкое топливо

Жидкотопливные котлы работают на мазуте или дизтопливе. Они способны обеспечить автономную работу системы, но лишь в пределах определенного периода времени. Оно ограничивается объемом топливной емкости и количеством оставшейся внутри горючей смеси.

Недостатков у жидкотопливных систем отопления много, в частности:

• необходимость отдельного помещения;
• высокая стоимость и требования к качеству источника энергии;
• требование регулярного подвоза и перекачки в емкость дизтоплива;
• трудоемкое обслуживание, состоящее из частой очистки деталей, внутренней поверхности котла и дымохода от копоти и нагара.

Жидкотопливное оборудование рекомендуется устанавливать лишь на время — пока к участку подводится газопровод. Затем можно будет заменить горелку на газовую и пользоваться более выгодным топливом.

Электричество

Монтаж систем отопления

Система электроотопления считается наиболее дорогостоящей. Ее удобно устанавливать в домах, которые используются время от времени. Хотя владельцы с хорошим материальным достатком вполне могут позволить себе подобный способ обогрева. Электрические котлы просты в эксплуатации и обслуживании, экологичны и эстетичны.

Слишком большие затраты при использовании электроэнергии не позволяют большинству владельцев использовать подобное оборудование для обогрева собственного жилья.

Воздушное отопление

Воздуховоды представляют собой металлические трубы большого диаметра — порядка 100– 160 мм. Устанавливаются они над навесным потолком или под полом. Воздух прогревается в теплообменнике, после чего по каналам распределяется по помещениям и выходит через специально устроенные и закрытые декоративными решетками отверстия. Воздух может иметь естественную циркуляцию по способу конвекции либо нагнетаться принудительно, для чего на чердаке или в подвальном помещении устанавливаются турбины.

На системы воздушного обогрева обязательно следует ставить фильтры, чтобы частички пыли не циркулировали вместе с потоками воздуха.

Подобные системы еще на стадии разработки закладывают в проект, где предусматривают скрытое размещение воздуховодов. Монтаж труб поверх ограждающих конструкций испортит общий интерьер помещения, если он не выполнен, к примеру, в стиле лофт.

Водяное отопление

Двухтрубная система отопления двухэтажного дома

Наиболее эффективно в одноэтажных домах использовать отопительные системы с водяным теплоносителем. Для этого в трубы заливают воду или антифриз (незамерзающая жидкость) в случае временного отсутствия обогрева.

Водяное отопление работает с любыми котлами, а теплоноситель циркулирует в трубах естественным или принудительным способом с помощью вмонтированных в систему насосов.

Однотрубная система

Это наиболее простой способ разводки, предусматривающий монтаж труб по периметру дома. В этом случае подразумевается последовательная циркуляция теплоносителя из котла в один радиатор, затем во второй, третий и т. д.

Из последней батареи охладившаяся вода поступает назад в котел для подогрева.

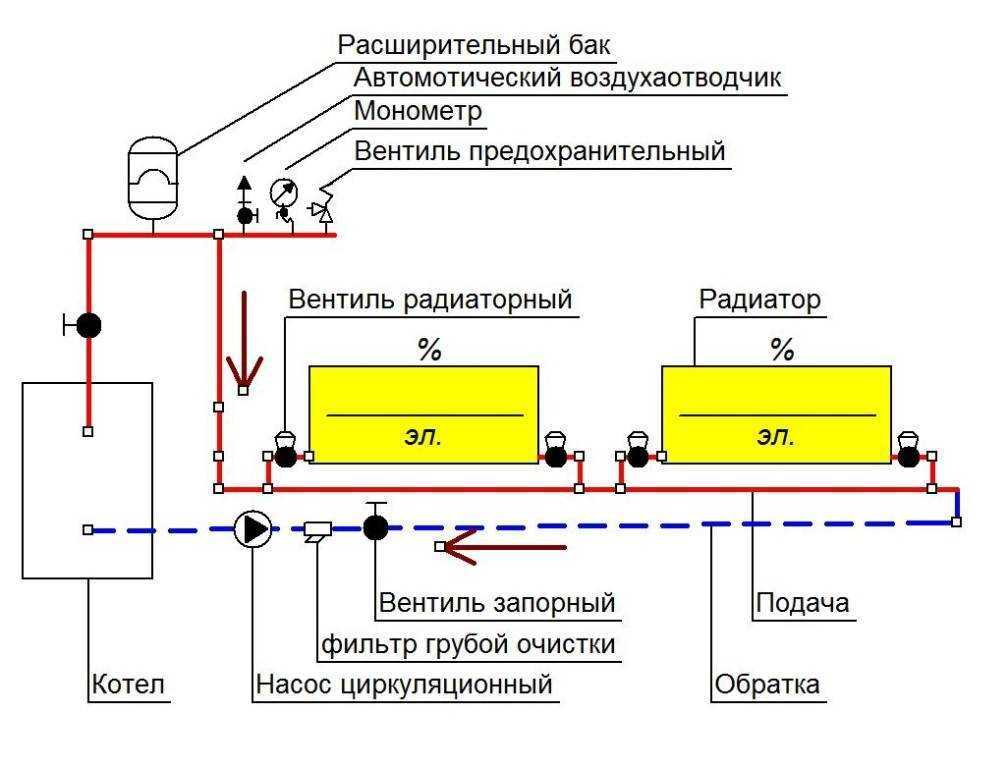

Двухтрубная схема

Наиболее распространенная система отопления, предусматривающая подвод горячего теплоносителя по подающей трубе через верхний участок каждого из радиаторов. Отвод остывшей воды осуществляется через обратку из нижней части батареи.

Лучевая, или коллекторная, схема

Система отопления, по принципу естественной циркуляции

Наиболее дорогостоящая система отопления, в которой теплоноситель подается отдельно в каждый радиатор. В такой системе отопительные приборы получают теплоноситель непосредственно из коллектора, подсоединенного к котлу, поэтому температура в батареях имеет одинаковые значения.

Заключение

Из нескольких вариантов для каждого одноэтажного дома можно подобрать индивидуальную систему отопления исходя из возможностей домовладельца, удобства эксплуатации и, конечно же, планировки дома. От правильного выбора будет зависеть комфортность проживания и настроение домочадцев.

Читайте далее:

Системы отопления в частном доме: схемы и монтаж

Любой дом следует оборудовать системой отопления. И закономерно возникает вопрос, какая система отопления в частном доме будет эффективной, как выбрать среди множества вариантов оптимальную схему подключения, тип котла и способы настройки микроклимата.

В этой статье рассмотрим все базовые схемы подключения, а также основные особенности, касающиеся любого отопления.

Начнём с базовых схем отопления, ведь прежде, чем переходить к выбору компонентов, определяется их компоновка.

Содержание

1. Схемы
2. Однотрубная система отопления
3. Ленинградка
4. Двухтрубная система отопления
5. С естественной циркуляцией
6. С принудительной циркуляцией
7. Давление
8. Антифриз
9. Монтаж
10. Котла
11. Мембранного расширительного бака
12. Группы безопасности
13. Циркуляционного насоса
14. Радиаторов
15. Труб из полипропилена

Схемы

В частном доме система отопления может строиться на одной из базовых схем подключения или на их комбинации, например, объединяя несколько разноплановых контуров. Зная об особенностях базовых схем проще разобраться, какой окончательный проект обогрева будет оптимальным и комфортным.

По типу отопительных приборов, теплообменников:

• радиаторная;
• «теплый пол»;
• воздушная.

По способу разводки различают:

• двухтрубную;
• однотрубную.

По способу циркуляции теплоносителя:

• с принудительной циркуляцией;
• с естественной циркуляцией (гравитационную).

Принципиальным для комплектации отопления является выбор между закрытой (герметичной) и открытой системой.

Сердце отопления – котел, который может работать на газу, жидком топливе, твердом топливе (уголь, дрова, пеллеты) или электричестве. Однако принципиальной разницы в комплектацию отопления и способ разводки выбор котла не вносит.

Часто объединяют теплые полы на кухне и в ванной комнате с радиаторным отоплением, распределенным в других помещениях. Однотрубная разводка комбинируется с двухтрубной при совмещении раздельных контуров в помещениях с более чем одним радиатором или при организации обогрева двухэтажных и более зданий, в которых не получается совместить симметричную разводку на каждом этаже.

Однотрубная система отопления

Решение для малых домов площадью до 70 м2 с простой планировкой. Радиаторы подключаются последовательно к общей трубе, которая проходит по периметру здания. Основное преимущество однотрубной схемы подключения в экономии материала для разводки и упрощенный монтаж.

Схема однотрубной системы отопления.
1. Прямая 2. Узел подключения 3. Раиатор 4. Кран Маевского 5. Термоголовка 6. Обратка

Основной же недостаток кроется в последовательности теплообменников. В то время как первая батарея в контуре получает максимум тепла, который она сможет передать воздуху в помещении, каждый последующий радиатор по определению работает с меньшей тепловой отдачей, так как температура теплоносителя снижается.

Протяженность контура и количество отопительных приборов – это два основных сдерживающих фактора, не позволяющих использовать эффективно однотрубную схему подключения.

Однако зная эти ограничения можно при желании скомбинировать однотрубную схему с двухтрубной или с коллекторной группой так, чтобы задействовать для большого дома несколько контуров, в каждом из которых будет обособленно действовать однотрубка.

Ленинградка

В нашей стране название «ленинградка» фактически целиком охватило все возможные варианты однотрубных систем отопления. Однако изначально это была довольно неэффективная схема разводки, применявшаяся еще во времена СССР, в которой упор делался на минимизации затраченных материалов и времени на монтаж.

Схема системы отопления Ленинградка

Ленинградка может вызвать и сейчас интерес у тех, кто стремится быстро и как можно дешевле собрать систему отопления в частном доме или на даче. Полезной будет информация о различных вариантах исполнения современной ленинградки с использованием новых материалов и полезных новшеств, которые делают ее более эффективной.

Двухтрубная система отопления

Схема разводки с параллельным подключением радиаторов. Фактически двухтрубная разводка полностью снимает ограничение на количество отопительных приборов и на протяженность контура, пренебрегая потерями в трубах, к каждому радиатору будет подходить теплоноситель непосредственно от котла с максимальной установленной температурой – никаких перекосов в температуре или тепловой мощности теплообменников по всему дому.

В самом простом случает от горячего вывода котла идет труба вдоль всех точек подключения радиаторов, и к каждому из них отводится соединение через тройник.

Аналогично от первого радиатора и до последнего идет обратная линия, которая заводится в холодный ввод котла.

Схема вертикальной и горизонтальной двухтрубной системы

При прокладке труб по контуру здания для каждого теплообменника общая протяженность подачи и обратки сохраняется одинаковой. Протяженность трубы по сравнению с однотрубной схемой удваивается, зато снимаются ограничения, и выравнивается тепловая отдача отопительных приборов.

Если все тройники условно собрать в одной точке, удлиняя трубы для непосредственного подключения радиаторов, получится коллекторная схема подключения или по другому «звезда».  Самый затратный тип разводки, когда к каждому радиатору от коллектора укладывается две трубы.

Притом уложить трубы по стенам уже не выйдет, их прячут в стяжку, так что монтаж следует выполнять только в ходе строительства дома или капитального ремонта.

В качестве бонуса появляется возможность контролировать и настраивать каждый радиатор в доме в одном месте – распределительном шкафу, где удобно разместить терморегуляторы.

С естественной циркуляцией

Классический вариант системы отопления. Циркуляция теплоносителя происходит под действием сил гравитации. Горячий теплоноситель в котле расширяется, теряет в плотности и стремится подняться вверх. Попадая в радиаторы, теплоноситель остывает, становится плотнее и тяжелее, опускаясь вниз.

Схема двухтрубной системы с естественной циркуляцией

Основная особенность и заодно сложность схем с естественной циркуляцией – это распределение подающей и обратной магистрали и подключение теплообменников. Подающая труба от котла поднимается как можно выше, а обратная наоборот опускается.

Чем больше разница уровней, тем активнее циркулирует теплоноситель. Важно также определить оптимальный диаметр трубы и учесть гидродинамическое сопротивление контура.

В угоду работоспособности отопления определяется способ прокладки труб и подбор материалов, что явно ограничивает пользователя. Однако есть и неоспоримое преимущество – система отопления с естественной циркуляцией не зависит ни от чего кроме наличия топлива для котла.

С принудительной циркуляцией

Развязать руки в отношении разводки труб отопления помогает принудительная циркуляция. Циркуляционный насос прокачивает теплоноситель по трубам, радиаторам и котлу с заданной скоростью и поддерживая постоянной напор.

Способ укладки труб почти не сказывается на работоспособности всей системы и можно уделить максимум внимания эстетике, чтобы спрятать неприглядные трубы в стены, залить в стяжку и т.д.

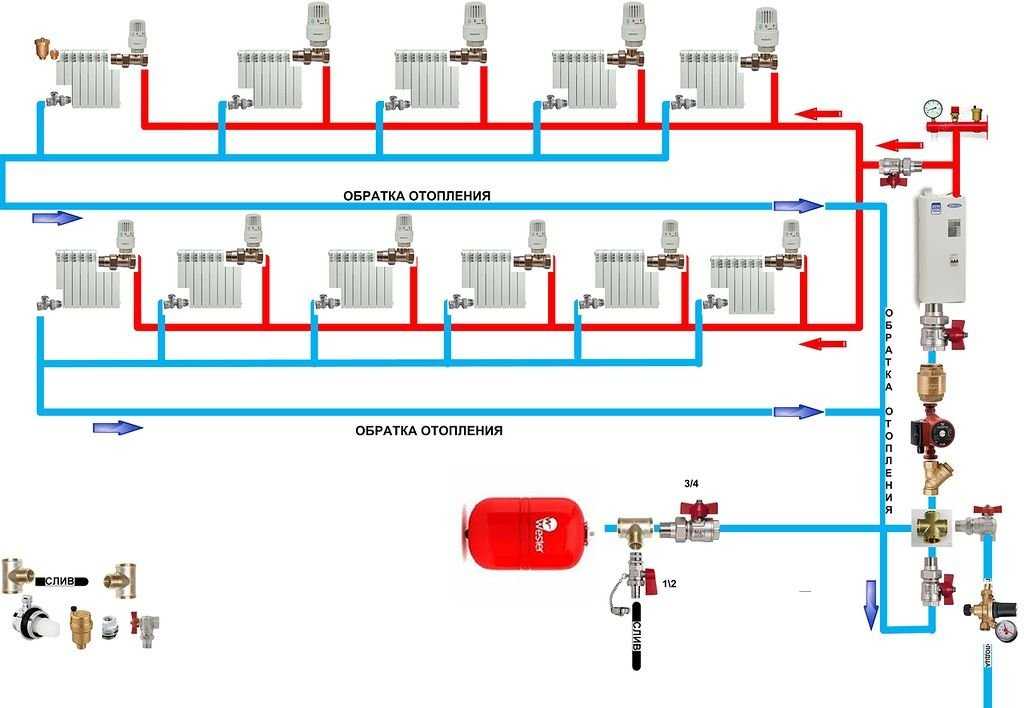

Схема двухтрубной принудительной системы отопления

Все, что требуется для бесперебойной работы отопления с принудительной циркуляцией – это стабильное электроснабжение в доме. Если по каким-то причинам электричества нет, и не предусмотрено запасного источника питания, обогрев в доме останавливается, что грозит немалыми проблемами.

Давление

Такому параметру, как давление в отоплении частного дома, уделяется огромное внимание в материалах и статьях, однако, это не определяющий параметр, не влияющий на выбор оборудования или схемы отопления в целом.

Давление в системе отопления открытого типа задается уровнем установки расширительного бака – на каждые 10 м подъема давление в контуре повышается на одну атмосферу. Оптимальное значение фактически задается одним условием:

Избыточное давление в самой высокой рабочей точке контура задается не менее 0,2 бара. Уровень воды в расширительном баке должен находиться выше подающей магистрали хотя бы на 2 метра.

В системах закрытого типа давление задается вручную параметрами расширительного бака мембранного типа и отыгрывает важнейшую роль в качестве индикатора состояния всего отопления.

На практике задают давление по самому «слабому звену» оборудованию, которое имеет наименьшее допустимое рабочее давление. При этом, чем выше давление, тем лучше, так как это способствует снижению гидродинамического сопротивления контура.

Диагностировать состояние контура можно по манометрам, установленным в различных точках контура. Снижение или повышение давления, перепад значений очень точно определяет наличие проблемы и дает возможность диагностировать причину неисправности.

Антифриз

Идеальным теплоносителем является дистиллированная вода. Однако если есть риск, что система отопления или ее часть может по каким-то причинам замерзнуть, следует воспользоваться специальными составами или добавками, которые существенно занизят температуру замерзания теплоносителя. Подобные добавки и готовый раствор теплоносителя называются антифризом.

Однозначно нужен антифриз в отоплении загородного дома или дачи. Обогрев здания включается лишь эпизодически, а в остальное время важно предупредить замерзание жидкости в контуре отопления.

В частном доме, где люди проживают постоянно, и отопление постоянно работает, риск замерзания снижается практически до нуля. Даже в случае аварии будут предприняты меры, чтобы в доме не стало слишком холодно и нужда в антифризе отпадает.

Одновременно с этим следует указать, что любой антифриз снижает теплопроводность и теплоемкость теплоносителя, повышает его токсичность, поэтому даже на всякий случае его заливать не рекомендуется.

Монтаж

Самый ответственный этап – сборка отопления и монтаж оборудования. Лучше всего доверить эту работу специалистам, однако при наличии навыков можно выполнить все самостоятельно.

Этапы работ:

1. Оборудование котельной, установка котла;
2. Монтаж обвязки котла;
3. Установка радиаторов;
4. Разводка труб;
5. Заполнение теплоносителем, опрессовка и проверка, тестовый запуск.

Котла

Оборудование котельной требует соблюдения целого ряда требований по правилам безопасности. Кроме этого важно определить согласно выбранной схеме подключения оптимальное положение котла. Практически любое котельное оборудование необходимо заверить в соответствующих органах и поставить на обслуживание в сервисном центре.

Мембранного расширительного бака

Расширительный бак для систем закрытого типа устанавливается недалеко от котла отопления. Определяющим является удобство монтажа, однако чтобы не подвергать резиновую мембрану лишним нагрузкам лучшим выбором будет установка на обратной линии, где проходит теплоноситель уже значительно остывший.

Группы безопасности

Используете так же в закрытых герметичных системах. Важнейшее правило установки: располагать группу безопасности следует как можно ближе к горячему выводу котла.

Между котлом и группой не должно быть запорной арматуры, а труба берется по возможности наибольшего диаметра и прямая. Воздухоотводчик, входящий в группу безопасности, располагается в наивысшей точке контура.

Циркуляционного насоса

В разрез мнения многих пользователей устанавливать циркуляционный насос можно как на подающую, так и на обратную линию. Современные модели насосов выдерживают температуру теплоносителя до 110оС, что значительно выше принятых значений для температуры теплоносителя.

Основные правила по установке касаются ориентирования насоса в пространстве так, чтобы ротор располагался строго горизонтально, а блок электрического подключения и настройки располагался сбоку или сверху.

Радиаторов

В независимости от выбранного типа радиаторов их следует располагать в каждом помещении под оконным проемом или вдоль глухой внешней стены, там, где предполагается максимальный отток тепла.

Под окнами радиатор должен занимать не менее 2/3 ширины проема для создания эффективной тепловой завесы, которая предотвратит лишние теплопотери и пресечет образование сквозняков, а также запотевания стекол.

Диагональное подключение радиатора является самым эффективным, при этом подача теплоносителя осуществляется в верхний коллектор батареи, а отвод в обратную линию из нижнего с противоположной стороны. Второй по эффективности является боковое подключение, однако, с увеличением числа секций производительность падает.

Труб из полипропилена

Для самостоятельного монтажа отопления проще использовать полипропиленовые трубы. Для их соединения используется специальный паяльник, который стоит недорого и при этом с ним легко разберется даже новичок при соблюдении основных правил сварки полипропилена.

В числе основных преимуществ полипропилена: отсутствие заужения внутреннего канала в местах соединения и долговечное соединение фитингов с трубой за счет диффузионной сварки, по прочности не уступающей самой трубе.

Для систем отопления используются армированные алюминиевой фольгой полипропиленовые трубы  классом не ниже PN20.

Схемы систем отопления дома: все основные » Топка

Данная публикация поможет вам разобраться в тонкостях подключения котлов к системе отопления и, как следствие, уверенно разобраться в основах монтажа отопительного оборудования. В отдельной публикации приведены и прокомментированы рекомендации по подключению к системам. твердотопливные котлы FOCUS . Отметим, что они не заменяют конструкцию системы отопления и, по сути, демонстрируют общие принципы монтажа, применимые и в домашних системах. Отопительные системы для частного дома помогут определиться с наиболее доступным и подходящим вариантом.

Частные дома, как правило, отапливаются твердотопливными котлами, которые являются альтернативой печному отоплению. Одним из недостатков этого вида отопления является отсутствие регулирования, которое решается с помощью буферного бака, рекомендуемых и техники безопасности. Если вы используете пеллетный котел с программным управлением, в буферной емкости нет необходимости, она нужна только в том случае, если вам нужно организовать горячее водоснабжение с помощью котла вторичного отопления.

Как известно промышленные системы отопления отличаются большим набором оборудования, направленного на стабилизацию работы. Эти системы в большей степени подвержены нерегулярным отказам в силу своей сложности, поэтому требуют более продуманного подхода к уровню безопасности и ее постоянному контролю.

Наша основная задача — объяснить, как устроены автономные системы отопления, не подключенные к внешним источникам энергии. Речь идет о твердотопливных и пеллетных котлах, которые можно настроить на полностью автоматическую работу и не уступать магистральным газовым по доступному уровню комфорта. В итоге речь идет о настройке систем отопления с использованием аналоговых и цифровых датчиков управления. Стоит отметить, что схемы подключения одной категории могут иметь модификации.

Самотечная система с принудительной циркуляцией и без нее

Система отопления, в которой теплоноситель движется по отопительным контурам под действием силы тяжести, является наиболее популярным решением среди владельцев частных домов. Даже при использовании насоса для принудительной циркуляции возможно отопление без дополнительного оборудования и электричества, подключения которого требуют некоторые приборы и насос.

Основным элементом системы является расширительный бак открытого типа. В зависимости от объема обеспечивается различный напор водяного столба, под действием которого наблюдается движение водных масс и смешение горячего теплоносителя с холодным.

Систему гравитационного подключения продемонстрируем на примере системы отопления «Ленинградка» с нижним подключением радиаторов. Предлагаем ознакомиться с несколькими вариантами решения – с бойлером и баком открытого типа, с возможностью принудительной циркуляции с помощью насоса, подключенного через байпас, и компенсационным баком, который можно установить в помещении.

Системы отопления с самотечной подачей теплоносителя с небольшими изменениями могут быть дополнены буферной емкостью. В этом случае достигается накопление тепловой энергии в отдельном баке и постепенное ее потребление в течение суток.

Рис. 1. Гравитационная система и методы компоновки



Рис. 2. Гравитационная система с возможностью принудительной циркуляции





Рис. 3. Система отопления с термобуфером для ГВС, высокотемпературного и низкотемпературного отопления

Рис. 4. Система отопления с бойлером косвенного нагрева для ГВС

Климат-контроль в самотечных системах с насосом

Гравитационные системы с возможностью принудительной циркуляции могут управляться. Это делается с помощью регулирующих клапанов радиатора. Их конструкция аналогична клапанам с предварительной регулировкой, но с другой направленностью. Лучшим вариантом все же является установка вентилей с термостатами. С их помощью можно более точно установить температуру аккумулятора. Такие схемы систем отопления предполагают использование современных батарей. Термостаты редко устанавливаются на чугунные радиаторы.

При монтаже системы отопления необходимо предусмотреть резерв примерно такого перепуска теплоносителя при полностью закрытом вентиле в контуре. В то же время в небольших помещениях при одинаковых теплопотерях и правильном расчете мощности обогрева можно регулировать температуру в контуре на распределительном коллекторе. Причем сделать это можно с помощью системы управления, подключенной к мобильному приложению.

Реализация регулируемых систем отопления может быть решена разными способами:

• с использованием радиаторных клапанов с термостатом и без него;
• на раздаточный контур с датчиком температуры и без него;
• с помощью системы управления, которая работает одновременно с комнатными термостатами, панелями управления и системой управления насосами и котлами.

Рис. 5. Регулирование температуры отопительного контура на распределительном коллекторе



Рис. 6. Регулирование температуры радиаторов с помощью термисторов

Одноконтурные и многоконтурные системы отопления

Системы отопления частного дома могут быть реализованы с использованием одного и нескольких контуров отопления. Современные системы в большинстве случаев реализуются с использованием многоконтурных тепловых схем. Они имеют ряд преимуществ:

• чем длиннее контур, тем выше требуется скорость циркуляционного насоса, что неизбежно сказывается на стоимости монтажа;
• гидравлические характеристики малых отопительных контуров легче регулировать и ремонтировать, не отключая всю систему от теплоснабжения;
• в длинных отопительных контурах без предварительного проектирования достаточно сложно подобрать параметры балансировочных клапанов, чтобы обеспечить одинаковый нагрев теплоносителя на всех отопительных приборах.

Рис. 7. Одноконтурная система отопления с принудительной циркуляцией (однотрубная и двухтрубная)

Рис. 8. Пример тепловой схемы системы отопления частного дома с теплыми полами, радиаторным контуром и ГВС

Многоконтурная реализация требует достаточно сложного монтажа, применения коллекторной разводки, монтажа запорно- запорные и регулирующие клапаны. На каждый контур устанавливаются регулируемая и нерегулируемая насосные группы. Такие схемы систем отопления для частного дома достаточно дороги из-за дорогой арматуры, но они надежны и просты в ремонте.

Схемы подключения котлов к системе

Бесперебойное и выгодное отопление возможно только при установке резервного котла. Обычно в системах топочная котельная группа с водяным контуром дополняется тепловым буфером или электродным электрокотлом. Электрообогрев включают при понижении температуры теплоносителя и помещения между печами или при их отсутствии. Это обеспечивает экономию и резервный нагрев в любом режиме работы.

Рис. 9. Одноконтурная система с основным и резервным котлом

Рис. 10. Каскадное подключение котлов

Рис. 11. Последовательное соединение котлов

Рис. 12. Параллельное включение котлов

Современные схемы систем отопления: установка гидрострелки и коллектора

Что такое гидростатическая стрела, а также ее функции мы подробно описали в публикации о каскадном соединении котлов … Следует отметить, что все современные системы отопления с более чем одним котлом и отопительным контуром реализуются с использованием коллекторов, соединенных с гидравлической стрелкой. Это обязательные элементы системы, обеспечивающие стабильные гидравлические характеристики и длительную работу в режиме обогрева. Отопительные системы частного дома с «теплыми» полами и радиаторами также подразумевают такую ​​организацию.

Рис. 13. Подключение контуров отопления через коллектор в системе отопления с гидрострелкой



Автономные системы отопления на базе твердотопливных котлов и пеллетных горелок ФОКУС

Наша компания предлагает твердотопливные котлы ФОКУС, предназначенные для отопления всеми видами твердого топлива, но использование топливных пеллет экономически оправдано. В данном случае котел-генератор представляет собой отопительный модуль «два в одном», реализующий основной и резервный нагрев с поддержкой автоматических настроек системы. Кроме того, котлы FOCUS рассчитаны на работу с высокозольными пеллетами, а также с гранулами нестабильного качества.

На базе твердотопливных котлов и пеллетных горелок FOCUS обычно развертываются многоконтурные системы отопления с климат-контролем. Системы отопления дома могут включать обогрев хозяйственных построек, бассейнов, террас. Все это приводит к усложнению коллекторной разводки.

Заказать проект котельной с климат-контролем

Как подключить пеллетный котел к системе отопления

схемы оптимальных вариантов

При решении задачи отопления жилья существует множество комбинаций построения системы подачи и удаление охлаждающей жидкости. Каждую разводку отопления в частном доме можно классифицировать по нескольким критериям.

Предлагаем разобраться в нюансах обустройства и возможных вариантов работы. Понимание принципов проектирования, плюсов и минусов каждого вида разводки поможет спланировать геометрию системы и ее структуру с учетом индивидуальных особенностей помещения.

Содержание статьи:

• Моделирование оптимальной геометрии контура
  • Естественная и принудительная циркуляция воды
  • Вертикальная и горизонтальная разводка
• Выбор одной или двух вариантов трубы
  • Использование одного подключения к трубе
  • Использование варианта нагрева с двумя трубами
• Распределительный авторите
• Выводы и полезное видео по теме

Моделирование оптимальной геометрии контура

Для одного частного дома можно спроектировать несколько замкнутых водяных контуров, которые будут обогревать разные помещения. Они могут существенно отличаться друг от друга по типу проводки.

При проектировании в первую очередь исходят из работоспособности системы, а также оптимальной геометрии с позиций минимизации затрат, простоты монтажа и возможности вписать элементы отопления в дизайн помещений.

Фотогалерея

Фото

Основная задача возводимой системы отопления частного дома — полностью компенсировать теплопотери, происходящие через строительные конструкции и проемы

Вариант разводки выбирается таким образом, чтобы уменьшить тепло потери как можно больше. Через неотапливаемые помещения должно проходить не более 10% трубопровода

В значительной степени на выбор системы влияет бюджет владельцев дома. Исходя из финансовых возможностей определяется техническое оснащение сооружения, вид движения теплоносителя и его эффективность

Чем больше технических средств требуется для работы системы, тем она эффективнее, но и тем больше ситуаций, связанных с поломками и ремонт

При выборе оптимальной разводки отопления загородного дома следует учитывать взаимосвязь контура с другими инженерными коммуникациями

На этапе проектирования необходимо четко определить тип котла, планируемого к использованию для отопления, чтобы досконально продумать организацию котельной и склада топлива

Изначально следует продумать возможность корректировки режимов работы котла система и размещение регулирующего оборудования

На этапе проектирования разводки теплоснабжения необходимо определить наиболее удобное расположение приборов и оборудования, облегчающих обслуживание и создающих эксплуатационный комфорт

Основная задача системы отопления

Рекомендации по выбору схемы подключения

Открытый вариант системы отопления

Принудительный замкнутый контур

Соединение отопления с другими инженерными сетями

Тип котла и организация котельной

Регулировка режима отопления

Доступ для обслуживания и ремонта

Естественная и принудительная циркуляция воды

Нагрев теплоносителя для отопления дома происходит в одном или нескольких устройствах, расположенных внутри помещения. Это могут быть печи, камины, а также газовые, электрические или твердотопливные котлы.

Напор воды в контуре обеспечивается либо за счет использования циркуляционных насосов, либо за счет выравнивания геометрии системы, что позволяет создать условия для естественной циркуляции.

Также источником горячей воды может быть система центрального отопления на несколько домов. При низком давлении возможно подключение циркуляционных насосов для создания дополнительного давления и увеличения скорости движения жидкости по трубам.

Установка циркуляционного насоса создает достаточное давление в системе, что дает возможность использовать варианты разводки, которые нельзя использовать при естественной циркуляции

При выборе варианта с или низкого давления в трубах с централизованным отоплением необходимо тщательно продумать возможность максимального использования физических законов, позволяющих запускать и поддерживать движение жидкости.

Обязательным элементом электропроводки в данном случае является ускорительный коллектор. Представляет собой вертикальную трубу, по которой горячая вода поднимается вверх, затем распределяется по отопительным приборам и, потеряв первоначальную температуру, стекает вниз.

Из-за разной плотности возникает разница гидростатического давления столба горячей и холодной жидкости, что является движущей силой циркуляции воды.

Галерея изображений

Фото

Самый простой вариант разводки отопления для частного дома – самотечная система, согласно которой теплоноситель течет самотеком по контуру

Самотечные контуры не требуют использования насоса, предельно просты в build

Температуру в приборах систем естественного типа можно регулировать только уменьшением/увеличением теплоносителя. Термостаты на радиаторы не ставятся

В системах отопления с естественным движением теплоносителя сброс лишнего воздуха осуществляется через открытый расширительный бачок. Только в схемах с нижним подключением на радиаторах устанавливаются автоматические или механические воздухоотводчики

Системы с принудительной перекачкой теплоносителя значительно сложнее, их монтаж и обслуживание дороже

Для перемещения теплоносителя в принудительных системах устанавливается насос; для обеспечения прерывания включается группа безопасности

В закрытых насосных контурах отопления необходимо устанавливать воздухоотводчики на радиаторах и секциях с системными поворотами

В большинстве принудительных систем вместо открытого расширительного бака используется закрытый . Для нормальной работы потребуются не только воздухоотводчики, но и предохранительный клапан

Gravity Open System

Простота и доступность

Устройства в системах естественного типа

Радиатор с Mayevsky Tap

Насосная версия насосной системы

Техническое оборудование для насосных цепей

Automatic Air Vent.

Вертикальная и горизонтальная разводка

Подача горячей воды к радиаторам может осуществляться различными способами. Разводку условно делят на вертикальную и горизонтальную, по положению труб (стояков), подающих воду непосредственно к радиаторам отопления.

В современных домах чаще используется горизонтальное, а не вертикальное отопление. Причина в том, что расположение радиаторов на разных этажах редко совпадает.

Схемы вертикальные с верхней подачей горячей воды, разность гидростатического давления между теплым и холодным участками контура используется по максимуму, поэтому практически всегда используются как для естественной циркуляции, так и для слабонапорных в системе.

Кроме того, такие схемы работоспособны в случае аварийного отключения насоса, которое может произойти из-за его поломки или отсутствия электричества.

Разводка с нижней подачей практически не применяется для отопления с естественной циркуляцией. При наличии хорошего давления в системе ее применение оправдано, так как такая схема имеет два существенных преимущества, относительно альтернативного варианта.

Преимущества схемы:

• меньшая общая длина используемых труб;
• нет необходимости проводить трубы на чердаке или в технологических нишах под потолком второго этажа.

Горизонтальное расположение 9Отопительные разводки 0136 применяются для одноэтажных частных домов. Если здание двухэтажное и более, то его часто используют, когда вертикальные стойки нежелательны с точки зрения дизайна.

Горизонтальные трубы подачи и отвода воды могут органично вписываться в интерьер помещений, а также прятаться под полом или в нишах, расположенных на уровне пола.

Фотогалерея

Фото

При вертикальном варианте разводки отопительные приборы подключаются к системе в одном направлении. Как правило, это схемы с верхней подачей, устраиваемые в домах с двумя и более этажами

Вертикальные схемы однотрубные и двухтрубные. Гравитационная однотрубная может быть только с верхней разводкой

Горизонтальный вид разводки еще называют напольным, т.к. система собирается в пределах одного этажа и подключается к стояку

Горизонтальные виды разводки, особенно с нижним подключением, необходимо стимулировать движение теплоносителя, т.е. необходимость применения насоса

Вертикальная схема системы отопления

Двухтрубная вертикальная система с верхней разводкой

Горизонтальный тип разводки

Особенности устройства горизонтальных контуров

Выбор одно- или двухтрубного варианта

Подача горячей воды и отвод охлажденной для системы отопления частного дома может осуществляться с помощью одной или двух трубы. Каждый вариант имеет положительные и отрицательные стороны, а также особенности использования в зависимости от типа проводки.

С точки зрения дизайна интерьера наличие второй трубы никак не влияет на внешний вид системы отопления за счет нижнего варианта подключения системы к радиаторам и возможности уменьшения диаметров труб

Использование однотрубного подключения

Схема водяного отопления частного дома с использованием одной трубы для подачи горячей и отвода охлажденной воды называется однотрубной. Основным преимуществом такой системы является минимизация длины труб.

Основные преимущества варианта:

• самые низкие затраты на приобретение элементов системы отопления;
• самая простая и быстрая установка;
• Минимальный риск несчастного случая.

Основной минус — постепенное снижение температуры воды, которая проходит последовательно через все радиаторы в контуре.

Следовательно, необходимо использовать несколько большую площадь поверхности последних радиаторов (большее количество колен), что зачастую нивелирует экономическую выгоду от минимизации длины труб.

Фотогалерея

Фото

В однотрубных схемах отопления подача нагретого теплоносителя и отвод его после остывания обратно в котел осуществляется по одной магистральной трубе

Отопительные приборы подключаются к сети последовательно. Температура в дальнем от котла радиаторе на пару градусов ниже, чем в ближнем, потому что он попутно успевает охладить

При строительстве однотрубных систем трубы используются в два раза меньше. Через помещение проходит только одна труба, что выглядит намного лучше, чем сложная двухтрубная разводка

В многоэтажных домах в основном применяется однотрубный вариант разводки с подачей теплоносителя от верхнего устройства к нижнему

нижний вариант подключения приборов диктует использование циркуляционного насоса и воздухоотводчиков в контуре

Настраивать приборы однотрубной системы с помощью терморегуляторов бессмысленно, т.к. изменение температуры возможно только по всей сети

Можно обеспечить подачу теплоносителя практически равной температуры к приборам системы с верхней разводкой путем устройства замыкающих участков — байпасов

Преобладающее количество однотрубных систем монтируют Т-образным способом способ с установкой функциональных элементов по периметру помещения

Принцип работы однотрубной системы отопления

Особенности подключения отопительных приборов

Минимальное количество труб в устройстве

Вариант однотрубной верхней разводки

Вариант нижнего подключения радиатора

Особенности балансировки температуры в контуре

Модернизация однотрубной схемы с верхней разводкой

Способ построения отопительного контура с одной трубой

Дополнительно , из-за этого недостатка существуют ограничения для одного контура на количество подключаемых радиаторов. Если их слишком много, то последний по ходу движения теплоносителя практически не будет излучать тепло.

Кроме того, есть проблема с расчетом теплопередачи. Следует учитывать, что отключение первых радиаторов от системы отопления приводит к повышению температуры поступающей воды для последующих устройств.

Однотрубные схемы с вертикальной нижней разводкой использовать бессмысленно, так как длина труб будет такой же, как и у двухтрубного варианта, который нивелирует все преимущества, но оставляет минусы.

Если возврат теплоносителя происходит по тому же маршруту, что и подача, то общая длина труб при обоих вариантах практически одинакова

Нагреватель обычно подключают сквозным, чтобы можно было отключить любой из них, не прекращая циркуляцию воды по контуру.

Для экономии на кранах можно не перепускать воду через выпуски, но тогда придется останавливать работу этой части системы и сливать воду при необходимости замены или ремонта радиатора.

Самый экономичный вариант — использовать одну стальную трубу диаметром 1,5-2 дюйма без радиаторов отопления. Отсутствие кранов и фитингов делает эту систему еще и наиболее практичной за счет минимизации риска протечек или прорывов воды.

Подробнее о расчете однотрубной системы отопления в .

Применение двухтрубного варианта отопления

Схема контура отопления, когда одна труба используется для подачи горячей воды к отопительным приборам, а вторая — для возврата охлажденной, называется двухтрубной.

Его основные преимущества:

• температура воды, подаваемой на все радиаторы, одинакова;
• отключение одного или нескольких радиаторов не влияет на температуру подаваемой воды к другим отопительным приборам;
• ограничение количества радиаторов на один контур отопления зависит только от пропускного объема труб.

Основным недостатком данной разводки является незначительное увеличение метража труб.

Это приводит к некоторым дополнительным недостаткам:

• увеличиваются затраты на приобретение и монтаж элементов системы отопления;
• сложная интеграция в интерьер частного дома.

Количество фитингов и кранов в двухтрубной системе почти такое же, как и в однотрубной.

Для попутной схемы движения теплоносителя общая длина труб при использовании двухтрубной системы увеличивается на расстояние между первым и последним радиатором. Иногда она незначительна по сравнению со всей протяженностью контура.

В зависимости от относительного движения горячей и охлажденной воды делятся на два вида:

• попутное;
• тупик.

Схема прохождения . Оба потока движутся в одном направлении и, таким образом, длина цикла обращения теплоносителя одинакова для каждого радиатора. В этом случае их нагрев равновелик по скорости при запуске системы отопления.

Опция тупика . Направление движения горячей и охлажденной воды встречное. Ближайшие к котлу радиаторы прогреваются быстрее.

Чем ниже скорость воды, тем заметнее этот эффект, поэтому при естественной циркуляции нагрев одних помещений будет происходить намного медленнее, чем других.

Фотогалерея

Фото

В двухтрубных схемах отопления нагретый теплоноситель подается по одной трубе, называемой подающей, а после ее охлаждения отводится по другой трубе, обратке

По подающей трубе теплоноситель подается практически ко всем приборам одновременно, не успевает остыть по пути

Температура в приборах двухтрубных систем отопления может регулироваться раздельно, балансировка результат не влияет на работу всей тепловой сети

В двухтрубных схемах с нижней разводкой по аналогии с однотрубными используются циркуляционные насосы и воздухоотводчики

Двухтрубные схемы отопления работают значительно эффективнее однотрубных , но они сложнее в установке и эксплуатации, дороже в установке

С появлением полимерных труб стала возможной скрытая прокладка трубопроводов в строительных конструкциях.

Скрытым способом допускается прокладка подачи и обратки из медных труб. Срок их службы 100 лет, для полимера 50

В напольной разводке двухтрубная тройниковая разводка составляет серьезную конкуренцию балочным схемам, предполагающим подключение подачи и обратки от каждого прибора к коллектору

Принцип сборки двухтрубная система

Особенности двухтрубных схем

Применение терморегуляторов

Двухтрубная схема нижней разводки

Обоснование вложений в устройство

Скрытая обвязка

Скрытая медная труба

Двухтрубная балка 03 03 вы используете циркуляционный насос или расстояние между первым и последним радиатором в контуре ничтожно мало, то эффект неравномерного нагрева при тупиковой двухтрубной разводке незаметен. Тогда выбор в пользу того или иного варианта обусловлен исключительно соображениями удобства проведения обратки.

Встраивание распределительного коллектора

В последнее время популярным способом организации водяного отопления является так называемая «лучевая схема» с использованием распределительного коллектора.

Этот способ разводки надежно работает только при хорошем давлении воды в системе, поэтому при естественной циркуляции не применяется.

Радиальная разводка предполагает подключение каждого нагревателя (или небольшой их группы) непосредственно к распределительному коллектору, который распределяет горячую и собирает охлажденную воду

Система соединения лучевых радиаторов

Наиболее равномерное и контролируемое разделение потока теплоносителя отопительными приборами можно осуществить с помощью .

Устройство включает в себя две гребенки, в одну из которых горячая вода поступает из котла и распределяется по радиаторам, а охлажденная вода возвращается в другую и возвращается обратно в котел.

Радиаторы подключаются через распределительный коллектор параллельно, поэтому при такой разводке достигается минимальный перепад температур теплоносителя, подаваемого на отопительные приборы.

Это значительно облегчает расчет параметров радиаторов на этапе проектирования, а также позволяет легко регулировать мощность каждого прибора в процессе эксплуатации.

Фотогалерея

Фото

Многообразные варианты монтажа систем отопления активно вытесняют неудобную и технически сложную горизонтальную тройниковую разводку приборы, подача и обратка проложены

В радиальных вариантах отопления преобладают двухтрубные схемы, обычно систему обслуживают два коллектора: для подающей трубы и обратки

В коллекторной разводке каждое из колец представляет собой миниатюрный отопительный контур, желательно, чтобы теплоноситель двигался по ней со своим насосом

Из-за большого количества труб они укладываются скрытым способом в стяжку. В многоэтажных домах такое решение допустимо только на первых этажах

На обеих частях коллекторной группы двухтрубной системы устанавливаются автоматические воздухоотводчики, необходимые для сброса воздушных пробок

Для выравнивания длины линий, подсоединенных к коллектору, рекомендуется устанавливать его по центру этажа. В малоэтажных домах коллекторы соединяются стояками

Коллектор для сооружения лучистого отопления можно купить в готовом виде или собрать устройство из полипропиленовых труб и фитингов

Коллектор системы отопления

Принцип работы коллектора тип

Распространенность двухтрубных решений

Специфика устройства радиационных систем

Стяжка труб отопления

Гребенка разводная воздушников

Гребенка разводная в ванной

Гребенка разводная самодельная

Вторым существенным преимуществом данной разводки является возможность управления подачей теплоносителя ко всем приборам из одного места. Коллектор размещается в специальном шкафу с доступом к индикаторам и органам управления: вентилям, кранам и насосам.

Это удобно с позиции регулирования микроклимата дома и облегчает вписывание радиаторов в интерьер помещения.

К недостаткам систем с коллекторной схемой разводки отопления следует отнести максимальную длину приточных и вытяжных труб к радиаторам. Этот вариант самый дорогой по стоимости элементов схемы и самый сложный в монтаже, а также требует определенной квалификации.

Использование коллектора для подключения различных видов отопительных приборов требует хорошего понимания темы водяного отопления, а иногда и гидравлических расчетов для нормального функционирования таких систем

Обычно трубы монтируются в стяжку пола. Это значит, что проектировать и устанавливать такую ​​систему необходимо при строительстве или капитальном ремонте частного дома.

Сделать коллекторный вариант для подключения радиаторов или изменить геометрию контуров в помещениях с уже проведенным внутренним ремонтом достаточно сложно. Это второй существенный минус такого типа проводки.

Правила использования теплых полов

Удобным и очень популярным способом обогрева жилых помещений является . Если отапливаемая площадь небольшая, то можно обойтись одной трубой, размещенной в стяжке пола.

Подключение системы теплого пола через распределительный коллектор – единственный вариант обогрева больших площадей таким способом

Для больших площадей использование одной трубы невозможно по следующим причинам:

• количество подаваемого тепла недостаточно для обогрева всего помещения, к тому же такой нагрев будет неравномерным;
• при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что приводит к чрезмерным энергозатратам на создание давления и увеличивает риск прорыва воды в местах соединения.

Поэтому при значительной площади теплого пола использование нескольких труб не желание, а необходимость.

В этом случае подключение осуществляется через распределительный коллектор.

Фотогалерея

Фото

Коллектор теплого пола

Отличительные особенности системы

Металлопластиковые и медные трубы

Заливка стяжки по контуру отопления температура воды, подаваемой в трубы теплого пола. Дело в том, что для радиаторов, как правило, используют жидкость с температурным диапазоном 70-80°С, тогда как для теплого пола необходимо около 40°С.0003

Регулирование температуры через смеситель надежное, что очень важно, так как превышение температуры может вызвать значительную деформацию напольного покрытия: линолеума, ламината или паркета.

Выводы и полезное видео по теме

Схема разводки отопления в двухэтажном доме большой площади. Двухтрубная проходно-тупиковая система и теплый пол, подключенные через коллекторы.
