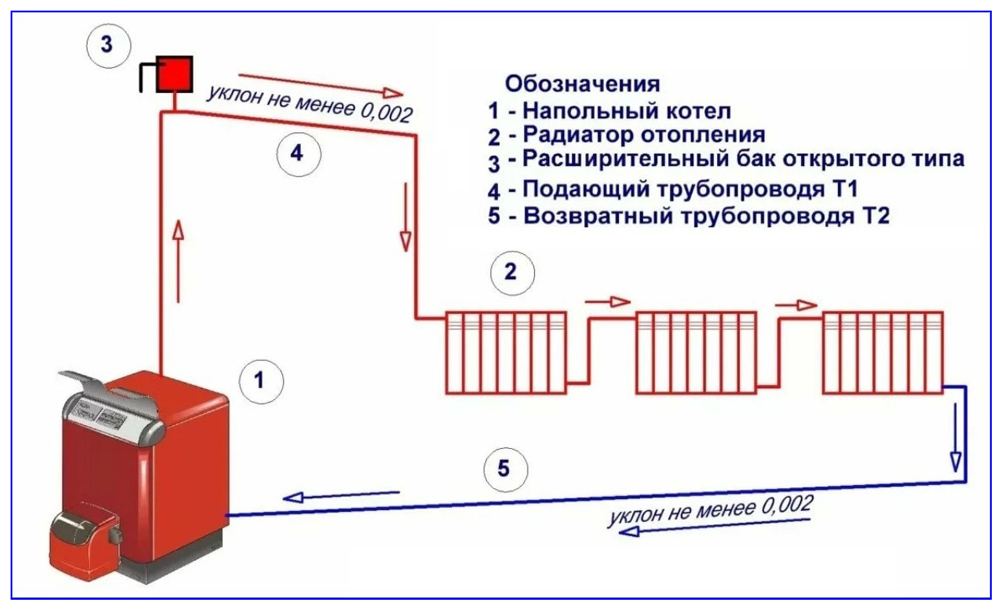

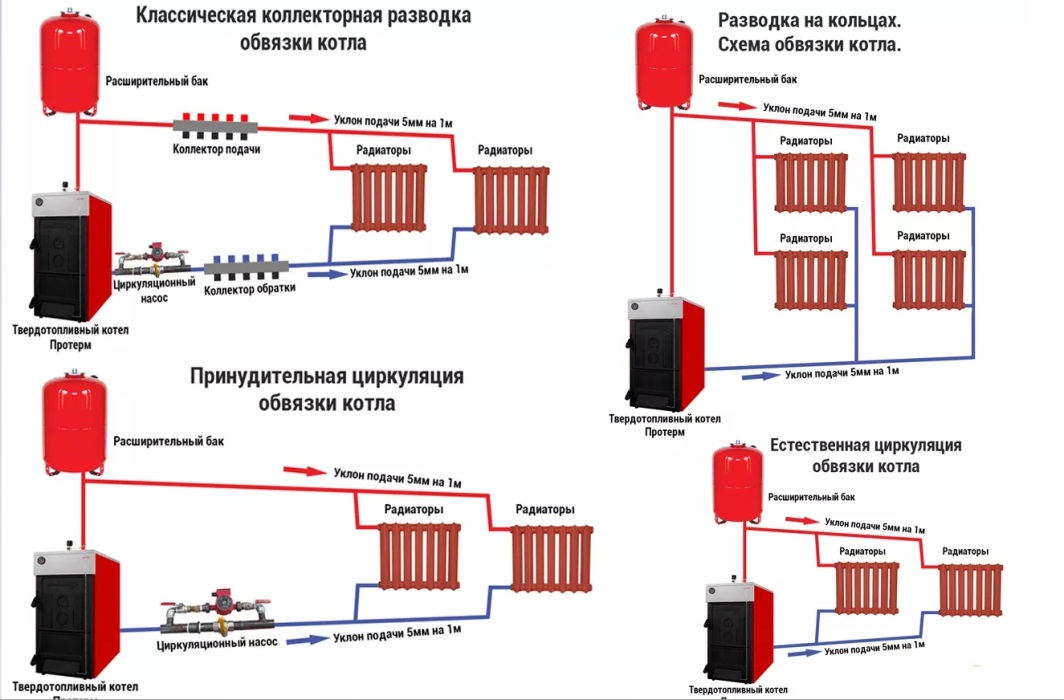

Схемы подключения отопления: Существующие схемы радиаторного отопления. Плюсы и минусы каждой

Содержание

Схемы подключения радиаторов отопления (батарей)

 Мало купить составляющие системы отопления частного дома или квартиры, важно еще также и правильно подключить эти элементы, чтобы впоследствии система работала эффективно с полной отдачей, при этом у вас не возникало проблем по ее обслуживанию. Все это мы к тому, что на первый взгляд кажущаяся простота применения некоторых составляющих является иллюзией. Вот кажется радиаторы отопления, вход и выход, всего-то ничего. Так нет, и здесь их можно подключить тремя разными способами, о которых мы и поговорим в нашей статье.

Виды, способы (схемы) подключений радиаторов отопления (батарей)

 Итак, какие же виды подключения радиаторов отопления возможны? Всего существует 3 вида возможного подключения радиаторов отопления, а именно:

— Одностороннее;
— Перекрестное;
— Нижнее.

А теперь по порядку разберем каждый из вариантов.

Односторонняя схема подключения радиаторов отопления (батарей) частного дома

 Односторонняя схема наиболее часто применяемая. Все дело в простоте монтажа. Две трубы с теплоносителем подсоединяются с одной стороны батареи, а вот с другой стороны радиатора устанавливаются заглушки. Вместо верхней заглушки может быть установлен кран Маевского, для сброса воздуха из системы отопления.
 Схема имеет неплохие показатели, часто применяется в многоэтажных домах с байпасной линией. Наиболее эффективно подключение потока теплоносителя сверху вниз. В это случае КПД возрастает на 5-7 процентов.
 К ограничениям подключения радиаторов по такой схеме можно отнести условия монтажа не более 15 секционных радиаторов отопления. В противном случае крайние секции не будет прогреваться, а кроме того, в них возможно возникновение пробок непроходимости из-за образования застойных зон.

Перекрестная схема подключения радиаторов отопления (батарей) частного дома

 Такая схема подключения хотя и незначительно сложнее, но при этом наиболее эффективна, особенно это можно сказать о применении относительно многосекционных радиаторах отопления. Все дело в принципе подключения, а осуществляется он следующим образом.
 Один трубопровод подключается снизу или сверху с одной стороны, а второй оппозитно при этом с противоположной стороны. В итоге теплоноситель проходит в радиаторе отопления по диагонали, что позволяет обеспечивать наиболее эффективную отдачу тепла от теплоносителя в корпус, а далее от радиатора отопления в помещение.
 Итак, схема эффективна, не требовательна к исполнению радиаторов по количеству секций. Единственный значительный недостаток это возможное увеличение метража трубопроводов, если стояк идет с одной стороны радиатора отопления.
 Тем не менее, этот вариант подключения будет наиболее оптимальный из всех приведенных.
 Как и в предыдущем случае, возможна установка крана Маевского для спуска воздуха из системы отопления.

Подключение радиаторов отопления (батарей) с нижним подключением частного дома

  Такое подключение больше подходит для дизайнерских решений, так как в нем больше эстетики, чем прагматизма. Все дело в том, что здесь теплоноситель слабо разносит тепло по секциям, а перетекает в основном сразу по низу батарей из «входа» в «выход». Если изначально не было расчет на расход теплоносителя и возможное сопротивление радиатора отопления, то потери тепла могут достигать в этом случае рекордных 60 процентов.
 Зато нижнее подключение может незаменимо выгодно смотреться для частных домов, где разводка тепловой системы выполнена по полу.
 Так скажем это вариант для тех у кого система отопления со значительным запасом, то есть радиаторы отопления будут использоваться не совсем эффективно, но этого должно будет хватить для отопления помещения.

Общие требования к подключению радиаторов отопления (батарей)

 При монтаже радиаторов отопления важную роль играет не только схема их подключения, но и способы декорирования. Первым делом необходимо размещать радиаторы  непосредственно вблизи «мостиков холода»,  других возможных поглотителей тепла (окна, форточки,  менее утепленные стены). В этом случае вы снизите вероятность появления сквозняков. Кроме того распределение тепла в помещении будет более целенаправленным и эффективным, что позволит сэкономить до 7 процентов энергоресурсов.
 Монтаж радиаторов отопления в стены, которые будут окружать батареи как с боков, так и сверху, также чреват снижением КПД и повышением затрат на тепловую энергию. Так подоконник над радиатором отопления может снизить эффективность на 4 процента. В некоторых случаях красота требует жертв, некоторые декоративные экраны могут снизить теплоотдачу радиаторов до 20 процентов.
 Еще раз необходимо вспомнить об устройствах сброса воздуха из системы, о выборе эффективного теплоносителя, о правильном расчете системы отопления. Все эти критерии будут влиять на эффективную работу отопительной системы, что соответственно скажется и на комфортной температуре в помещении.

Схемы подключения радиаторов отопления: достоинства и недостатки

ГлавнаяКоммуникацииОтопление

Существует три схемы подключения радиаторов отопления: одностороннее, перекрестное и нижнее. Выбор в пользу той или иной схемы подключения зависит главным образом от схемы системы отопления. Поэтому способ подключения радиаторов как правило определяют на этапе проектирования системы отопления.

Содержание

Односторонняя схема подключение радиатора отопления Перекрестная схема подключения радиаторов отопления Нижнее подключение радиаторов отопления

Односторонняя схема подключение радиатора отопления

Эта схема подключения применяется при вертикальной схеме отопления. Вертикальная схема отопления состоит из вертикальных стояков в каждом помещении. К этим вертикальным стоякам и подключают радиаторы. Такая схема системы отопления, как и схема подключения радиаторов применяется в городских квартирах.

Рис.1.

Особенностью такой схемы подключения радиаторов отопления является то, что при этой схеме радиаторы работают на полную мощность заявленную производителем. Однако следует учесть, что если число секций будет превышать 15, то эффективность работы радиатора будет падать. В этом случае целесообразно выбрать перекрестную схему подключения.

Так же следует отметить, что целесообразно примять байпас это перемычка между подачей (верхней трубой) и обраткой (нижней трубой) см. фото. Байпас позволяет устанавливать регулирующую арматуру, благодаря которой можно по своему желанию регулировать температурой радиатора. При этом благодаря байпасу не будет нарушена система отопления у соседей снизу.

Перекрестная схема подключения радиаторов отопления

Перекрестная схема подключения отличается от односторонней тем, что трубы отопления подключаются с различных сторон радиатора. При этом подача подключается сверху, а обратка снизу. Если радиатор подключить наоборот, то будут большие потери в мощности.

Рис.2.

С помощью перекрестного подключения радиатора решается проблема большого количества секций. Эта схема подключения может быть реализована как при индивидуальной системе отопления загородного дома, так и в городской квартире.

Нижнее подключение радиаторов отопления

Эта схема подключения аналогична предыдущей за исключением того, что обе трубы подключаются в нижней части радиатора. Для традиционных радиаторов отопления такая схема подключения приводит к потери мощности порядка 10-15%. В основном эту схему применяют в загородных домах, где есть индивидуальная система отопления.

Рис.3.

Основным достоинством этой схемы является то, что трубы отопления можно спрятать в пол или стену, что актуально для интерьера, и легко реализуемо в частном доме.

Кроме того для реализации такой схемы подключения радиаторов существуют специальные модели радиаторов, у которых предусмотрено нижнее подключение.

Рис.4.

Так же следует упомянуть, что по данной схеме подключения выполняют установку большинства полотенцесушителей.

Рис.5.

Пожалуйста оцените статью

  • 2. 56
  • 1
  • 2
  • 3
  • 4
  • 5

Понравилась статья?! Поделитесь с друзьями!


Комментарии (0)


Подключение термостата теплового насоса (Схемы и цветовой код)

Знание того, как подключить термостат теплового насоса, упрощает запуск вашей системы.

На этой странице приведена схема подключения с цветовым кодом термостата теплового насоса, которая поможет вам при подключении одноступенчатого или двухступенчатого термостата теплового насоса. Он работает с большинством брендов, включая популярные термостаты Nest и Honeywell.

Сначала основная электрическая схема.

Затем обсуждаются различные схемы подключения, такие как использование аварийного и/или дополнительного обогрева и двухступенчатого обогрева и кондиционирования воздуха.

Схема подключения теплового насоса

На схеме подключения теплового насоса показаны цвета проводов, которые необходимо подключить к каждой клемме. Это наиболее распространенная схема подключения для стандартного теплового насоса.

Ниже приведен список цветов проводов и того, для чего они используются в стандартной проводке термостата для тепловых насосов. Нет, цвета не принципиальны — все провода внутри цветных корпусов одинаковые.

Но использование стандартизированного списка цветов проводки для каждой задачи, которую выполняет термостат, дает техническим специалистам и будущим пользователям ту же информацию для работы.

Y – Желтый: Охлаждение – этот провод подает питание на управление конденсаторным блоком, наружным блоком. Если ваш тепловой насос является двухступенчатым, то ваш термостат также будет иметь клемму Y2 для второй ступени нагрева/охлаждения.

G – Зеленый: Вентилятор – для нагнетателя воздуха в системе обработки воздуха.

R – Красный: Питание 24 В – Ваш кондиционер питается от 110 В, но для термостата оно преобразуется в 24 В.

С – Синий: Общий провод для непрерывного питания 24 В от термостата к приточно-вытяжной установке.

E – Белый (дополнительно): Аварийный нагрев. Большинство вентиляционных установок с тепловым насосом имеют электрическую нагревательную полосу или полосы (от 5 кВт до 20 кВт) для обеспечения дополнительного тепла, когда тепловой насос не обеспечивает его во время механического отказа. Если у вашего кондиционера нет нагревательных полос, у вас не будет этого провода или вам не нужно будет использовать белый провод или провода.

Вспомогательный – Белый (опционально): Вспомогательный обогрев. Это также приводит в действие нагревательные полосы, если они есть в вашем кондиционере.

Но Aux используется в двух случаях. Во-первых, когда тепловой насос работает, но не может справиться с экстремально низкими температурами, нагревательные полосы включаются для обеспечения дополнительного тепла. Во-вторых, Aux включается, когда требуется немедленное дополнительное тепло, например, если значение термостата значительно увеличено, например, с 72F до 76F.

O/B – Оранжевый или темно-синий : оранжевый цвет означает, что на реверсивный клапан подается питание в режиме охлаждения. Реверсивный клапан — это клапан, который изменяет направление потока хладагента, чтобы ваша система могла переключаться с режима охлаждения на режим нагрева.

Если темно-синий, термостат предназначен для одного из немногих тепловых насосов, таких как Rheem или Ruud, которые приводят в действие реверсивный клапан в режиме обогрева.

Дополнительно: Черный и коричневый провода остаются для использования в случае неисправности одной из клемм.

Их также можно использовать, если вы собираетесь использовать датчик наружной температуры и подключать его обратно к термостату.

Как подключить термостат теплового насоса?

Подсоедините термостат, используя провода и клеммы того же цвета, что и старый термостат.

Если это новая установка теплового насоса и новый термостат, используйте приведенную выше схему подключения и цвета для подключения термостата теплового насоса.

Совет по замене: Если речь идет о замене термостата теплового насоса, перед снятием сфотографируйте подключенную проводку на старом термостате. Это гарантирует, что новый термостат будет подключен одинаково — те же провода к тем же клеммам на новом блоке. Это важно, потому что в редких случаях цвета проводки старого термостата и комбинации клемм могут быть другими (нестандартными).

Проводка одноступенчатого термостата теплового насоса

Для подключения одноступенчатого термостата теплового насоса подключите провода следующих цветов к следующим клеммам:

Желтый к клемме Y

Зеленый к клемме G

Красный к клемме R

Голубой к C

Оранжевый (или темно-синий) к клемме O/B

Белый к клемме Aux

Белый 2 к клемме E

Что делать, если белый провод перемыкается между AUX или E на старой термостат?

Это означает, что один провод используется как для вспомогательного, так и для аварийного отопления. При перемыкании проводов функции не работают независимо. Они либо ВКЛ, либо ВЫКЛ.

Совет по подключению: Используйте отдельные провода для Aux и E, если они предоставлены установщиком теплового насоса, даже если в старом термостате использовалась соединительная проволока.

Подключение термостата двухступенчатого теплового насоса

Если ваш тепловой насос является двухступенчатой ​​моделью, т. е. имеет режимы низкого и высокого нагрева и охлаждения, вам потребуется двухступенчатый термостат.

Двухступенчатый термостат имеет как клемму Y (ступень 1 охлаждения), так и клемму Y2 (ступень 2 охлаждения), и к обеим клеммам подключаются провода. Хотя оба провода обычно желтого цвета, цвета проводов могут различаться.

*Замена старого термостата: Используйте провода того же цвета на Y и Y2 на новом термостате, что и на старом.

*Новая установка: Используйте электрическую схему термостата, представленную в Руководстве по установке теплового насоса – она поставляется с каждым новым тепловым насосом. Или ознакомьтесь с нашим руководством по подключению термостата для получения дополнительных советов о том, как подключить термостат для любого количества проводов.

Часто задаваемые вопросы

Сколько проводов имеет термостат теплового насоса?

Термостат теплового насоса имеет 4, 5, 6, 7 или 8 проводов, наиболее часто используются 5-7 проводов.

Цвета проводки см. выше. Вот наиболее распространенные варианты и их функции.

  • 5 проводов: питание 24 В, обогрев, охлаждение, вентилятор, общий
  • 6 проводов: питание 24 В, обогрев, охлаждение, вентилятор, общий, вспомогательный и аварийный
  • 7 проводов: Питание 24 В, Обогрев, Охлаждение, Вентилятор, Общий, Дополнительный, Аварийный
  • 8 проводов: Питание 24 В, обогрев, охлаждение, вентилятор, общий, вспомогательный, аварийный датчик и датчик температуры наружного воздуха

4 провода: Термостаты типа Nest, Ecobee и интеллектуальные термостаты Honeywell имеют интеллектуальный термостат с 4 проводами.

Им требуется питание 24 вольта, обогрев, охлаждение и вентиляция.

Запатентованные сообщающиеся термостаты также обычно используют 4 провода – общий, силовой и две клеммы связи. 4-проводные термостаты Nest и Honeywell не являются сообщающимися термостатами.

Какой провод следует использовать для термостата теплового насоса?

Наилучший выбор — провод 18-8. Это означает, что провод имеет толщину 18 калибра, что довольно тонко, но подходит для использования с термостатом. И у него 8 отдельных проводов внутри корпуса.

Даже если вы не используете все провода, у вас будут дополнительные, если один из проводов выйдет из строя и вам придется заменить его одним из лишних проводов.

В моем тепловом насосе используется провод O или B?

Большинство тепловых насосов используют О-провод для реверсивного клапана. Рим и Рууд — одни из тех, кто использует для этой цели провод B и клемму.

Какое напряжение у термостата теплового насоса?

Используется питание 24 В, преобразованное из 110 В, питающего вентиляционную установку.

Написано Рене Лангер

Рене проработал 10 лет в сфере HVAC и сейчас является старшим специалистом по комфорту в PICKHVAC. Он имеет степень младшего специалиста по HVAC колледжа Lone Star и сертификаты EPA и R-410A.

Электропроводка термостата гнезда для теплового насоса

Если вы хотите приступить к подключению термостата гнезда, сначала вам нужно сделать несколько вещей.

Первое, что вы должны сделать, это убедиться, что ваш термостат совместим с существующей системой. Вы можете использовать инструмент проверки совместимости здесь.

После того, как вы убедились, что ваше гнездо совместимо, выключите систему HVAC для вашей безопасности, а также для защиты вашего оборудования от повреждений. Большинство обработчиков воздуха можно отключить с помощью выключателя, расположенного на автоматическом выключателе

. Если вам неудобно выполнять этот проект «сделай сам», мы всегда рекомендуем вам обратиться за профессиональной помощью. Тем не менее, если вы занимаетесь своими руками, этот проект займет у вас от 20 до 30 минут на установку и подключение.

В этом руководстве вы должны узнать о

  • Как подготовить гнездовой термостат к подключению
  • Схемы подключения печей и кондиционеров
  • Схемы подключения Nest для тепловых насосов
  • Схемы подключения вентиляторов с регулируемой скоростью

Содержание

    90 132

Как подготовить термостат Nest к подключению

Теперь давайте углубимся в детали установки термостата Nest в следующем разделе

Шаг 1: Убедитесь, что в вашем термостате есть все, что было в коробке. Обратитесь к руководству по эксплуатации для получения списка принадлежностей, входящих в комплект поставки. Различные модели имеют разные аксессуары

Шаг 2: Снимите термостат со стены. Возможно, вам придется удалить экипаж на некоторых термостатах.

Шаг 3: проверьте подключенные провода, если они толстые и имеют маркировку 110 В или 120 В, вероятно, ваш термостат несовместим с вашей системой.

Шаг 4: Сфотографируйте существующую проводку термостата для дальнейшего использования

Шаг 5: Проверьте, нет ли перемычек между разъемами. Удалите все перемычки, потому что они вам не понадобятся в Nest. Гнездовой термостат автоматически переключает провода.

Шаг 6: Проверьте концы каждого провода. Они должны быть прямыми. Они должны быть хорошо зачищены, оставив не менее ⅜ дюйма оголенного провода.

1) Схемы подключения Nest для печей и кондиционеров

Здесь мы собрали схемы подключения для обычного отопления и охлаждения, а также для тепловых насосов. Поскольку провода на разных термостатах могут быть разными, не забудьте пометить провода перед отсоединением проводов от разъемов.

  1. Схема подключения печи 1-й ступени (4 провода)

Электропроводка печи 1-й ступени обычно состоит из 4 проводов, которые входят в разъемы G, W1, C и RH. Никогда не подключайте провода, которые никогда не были подключены к вашему предыдущему термостату. Это относится ко всем системам.

  • G Реле вентилятора*
  • O/B Клапан переключения теплового насоса
  • Rc питание 24 В переменного тока от охлаждающего трансформатора
  • W1 Тепловое реле (этап 1)
  • C Общий провод 24 В переменного тока †
  • Rh Питание 24 В переменного тока от нагревательного трансформатора ‡
  1. Ступень печи 2 Нагрев (5 проводов)

Электропроводка 2-ступенчатой ​​печи также известна как 5-проводная электропроводка термостата для печи.

Он состоит из 5 проводов, которые входят в разъемы G, W1, W2, C и RH.

  • G Реле вентилятора*
  • O/B Клапан переключения теплового насоса
  • Rc питание 24 В переменного тока от охлаждающего трансформатора
  • W1 Тепловое реле (этап 1)
  • W2/AUX Тепловое реле (ступень 2) / Вспомогательное реле обогрева
  • C Общий провод 24 В переменного тока
  • Rh питание 24 В переменного тока от нагревательного трансформатора
  1. Ступень печи 3 Нагрев (6-проводная схема)

Схема подключения печи 3-й ступени состоит из 6 проводов, которые входят в G, W1, W2, C, *, RH. Она также известна как 6-проводная схема.

  • G: Реле вентилятора*
  • O/B: Клапан переключения теплового насоса
  • Rc: питание 24 В переменного тока от охлаждающего трансформатора
  • W1: реле нагрева (ступень 1)
  • W2/AUX: тепловое реле (ступень 2)
  • C: Общий провод 24 В переменного тока
  • * Звезда: W3, E, HUM/DHUM, реле вентилятора 3-й скорости
  • Rh Питание 24 В переменного тока от нагревательного трансформатора

Читайте также: Термостат Nest дует холодным воздухом на тепло

Печь 1-й ступени и Кондиционер 1-й ступени (5 электрическая схема)

Схема подключения печи 1-й ступени с кондиционером воздуха 1-й ступени состоит из 5 проводов. Однако вы сможете отличить эту схему подключения от схемы для печи 2-й ступени. Разница в том, что на схеме печи 2-й ступени провода подключаются как к разъему W1, так и к разъему W2. Однако на этой схеме у вас будет провод, подключенный к разъему y1, и только 1 провод к разъему w1

  • Реле компрессора Y1 (этап 1)
  • G Реле вентилятора*
  • W1 Тепловое реле (этап 1)
  • W2/AUX Тепловое реле (ступень 2)
  • C Общий провод 24 В переменного тока
  • Rh Питание 24 В переменного тока от нагревательного трансформатора

Печь 2-й ступени с кондиционером 1-й ступени (6-проводная)

Также известна как 6-проводная схема для печи 2-й ступени с одноступенчатым компрессором. Эта схема подключения имеет 6 проводов, только система печи 3-й ступени. Разница в том, что на этой схеме провод будет в разъеме Y1, а провода подключены к разъемам W1 и W2.

  • Y1 Реле компрессора (ступень 1)
  • G Реле вентилятора*
  • W1 Тепловое реле (этап 1)
  • W2/AUX Тепловое реле (ступень 2)
  • C Общий провод 24 В переменного тока †
  • Rh Питание 24 В переменного тока от нагревательного трансформатора ‡

Печь 2-й ступени с кондиционером воздуха 2-й ступени (7 проводов)

7-проводная схема печи 2-й ступени с кондиционером воздуха 2-й ступени будет иметь провода, подключенные к двум разъемам реле компрессора (Y1 и Y2). Затем два других провода подключаются к разъему W1 и разъему W2.

  • Реле компрессора Y1 (ступень 1)
  • Реле компрессора Y2 (ступень 2)
  • G Реле вентилятора*
  • W1 Тепловое реле (этап 1)
  • Тепловое реле W2/AUX (ступень 2)
  • C Общий провод 24 В переменного тока †
  • Rh Питание 24 В переменного тока от нагревательного трансформатора ‡

Печь 3-й ступени с кондиционером 2-й ступени (8 проводов)

Печь 3-й ступени с кондиционером воздуха 2-го состояния обычно имеет 9 проводов. 3 отдельно войдут в терминалы W1, W2 и W3. Несмотря на то, что у вас не обычный коннектор www W3, он представлен коннектором *.

  • Реле компрессора Y1 (ступень 1)
  • Реле компрессора Y2 (ступень 2)
  • G Реле вентилятора*
  • W1 Тепловое реле (этап 1)
  • W2/AUX Тепловое реле (ступень 2)
  • C Общий провод 24 В переменного тока
  • *Sta W3
  • Rh Питание 24 В переменного тока от нагревательного трансформатора

Печь 1-й ступени с кондиционером 2-й ступени (6 проводов)

Печь 1-й ступени с кондиционером 2-й ступени будет иметь всего 6 проводов. Оба Y1 и Y2 будут подключены, но только разъем W1 должен получить провод.

  • Y1 Реле компрессора (ступень 1)
  • Y2 Реле компрессора (ступень 2), вентилятор 2-й скорости
  • реле
  • G Реле вентилятора*
  • W1 Реле обогрева (ступень 1)
  • C Общий провод 24 В переменного тока
  • Rh Питание 24 В переменного тока от нагревательного трансформатора

Читайте также: Что такое баланс теплового насоса Nest?

Схемы подключения Nest: системы тепловых насосов

Тепловой насос 1-й ступени (5 проводов)

Помните, что всем тепловым насосам потребуется провод, подключенный к клемме O/B. И одноступенчатый тепловой насос будет иметь один провод, подключенный к первой ступени реле компрессора (Y1). Всего у вас должно быть подключено 5 проводов.

  • Y1 Реле компрессора (ступень 1)
  • G Реле вентилятора*
  • O/B Переключающий клапан теплового насоса
  • Rc питание 24 В переменного тока от охлаждающего трансформатора
  • C Общий провод 24 В переменного тока †

Тепловой насос 1-й ступени с дополнительным нагревом (6 проводов)

Всего к одноступенчатому тепловому насосу с дополнительным нагревом подключается 6 проводов.

Однако в дополнение к разъему Y1 у вас также будет подключен разъем Aux. См. схему ниже

  • Реле компрессора Y1 (ступень 1)
  • G Реле вентилятора*
  • O/B Термостат Heat PuNest, электрические схемы и схемы Переключающий клапан усилителя
  • Rc питание 24 В переменного тока от охлаждающего трансформатора
  • AUX Реле дополнительного обогрева
  • C Общий провод 24 В переменного тока

Тепловой насос 1-й ступени с вспомогательным нагревом и аварийным нагревом (7 проводов)

Одноступенчатый тепловой насос обычно имеет один из разъемов Y1 реле компрессора. Затем для обогрева у вас будет подключен разъем Aux и звезда для аварийного обогрева E. Всего у вас будет подключено 7 проводов.

  • Реле компрессора Y1 (ступень 1)
  • G Реле вентилятора*
  • O/B Переключающий клапан теплового насоса
  • Rc питание 24 В переменного тока от охлаждающего трансформатора
  • W2/AUX Реле обогрева (ступень 2) / Вспомогательное реле обогрева
  • C Общий провод 24 В переменного тока
  • * Звезда: E

Тепловой насос 2-й ступени (6-проводной)

Для 2-ступенчатого теплового насоса и Y1, и Y2 будут иметь проводные соединения, и всего вы должны иметь 6 проводов, подключенных, как показано на схеме ниже

  • Реле компрессора Y1 (ступень 1)
  • Реле компрессора Y2 (ступень 2)
  • G Реле вентилятора*
  • O/B Переключающий клапан теплового насоса
  • Rc питание 24 В переменного тока от охлаждающего трансформатора
  • C Общий провод 24 В переменного тока

Тепловой насос 2-й ступени с дополнительным нагревом (7-проводной)

Еще одна схема гнездового термостата с 7 проводами предназначена для теплового насоса 2-й ступени с дополнительным нагревом. У меня будут подключены провода Y1 и Y2, но, кроме того, будет провод, подключенный к разъему W2/Aux.

  • Y1 Реле компрессора (1-я ступень)
  • Y2 Реле компрессора (2-я ступень)
  • G Реле вентилятора*
  • O/B Переключающий клапан теплового насоса
  • Rc Питание 24 В перем. тока от охлаждающего трансформатора
  • W2/AUX Реле обогрева (ступень 2) / Реле вспомогательного обогрева
  • C Общий провод 24 В переменного тока

Читайте также: Nest подает горячий воздух в режиме охлаждения

Схемы подключения для двухтопливных систем

Преимущество двухтопливных систем состоит в том, что тепловой насос обеспечивает необходимый обогрев в умеренных погодных условиях, но при экстремальных температурах, когда тепловой насос не поставит, альтернативные источники тепла обеспечат необходимое тепло.

Помните, что эффективность теплового насоса снижается при понижении наружной температуры. Подключить двухтопливные системы легко, достаточно добавить проводку для альтернативного отопления, как показано на следующих схемах теплового насоса

1-ступенчатый тепловой насос, 1-ступенчатый тепловой насос (6 проводов)

Двухтопливная система имеет все необходимые провода для подключен один тепловой насос, затем подключен дополнительный провод в W1 (для альтернативного отопления). Общее количество подключенных проводов составляет 6 проводов.

  • Y1 Реле компрессора (ступень 1)
  • G Реле вентилятора*
  • O/B Переключающий клапан теплового насоса
  • Rc Питание 24 В переменного тока от охлаждающего трансформатора
  • W1 Тепловое реле (этап 1)
  • C  24 В переменного тока, общий провод †

 2-ступенчатый тепловой насос, 1-ступенчатый тепловой насос (7 проводов)

Двухтопливная система с тепловым насосом и одноступенчатой ​​системой отопления будет иметь всего 7 проводов. Проводка тоже не сложная. Просто выполните проводку, как для теплового насоса второй ступени, затем добавьте недостающие провода, которые вы бы подключили для одноступенчатой ​​печи. Это упрощено на схеме ниже.

  • Y1 Реле компрессора (1-я ступень)
  • Y2 Реле компрессора (2-я ступень)
  • G Реле вентилятора*
  • O/B Переключающий клапан теплового насоса
  • Rc Питание 24 В переменного тока от охлаждающего трансформатора
  • W1 Тепловое реле (ступень 1)
  • C Общий провод 24 В переменного тока

1-ступенчатый тепловой насос, 2-ступенчатый тепловой насос (7 проводов)

  • Реле компрессора Y1 (ступень 1)
  • G Реле вентилятора*
  • O/B Переключающий клапан теплового насоса
  • Rc питание 24 В переменного тока от охлаждающего трансформатора
  • W1 Тепловое реле (этап 1)
  • Тепловое реле W2/AUX (ступень 2)
  • C  24 В переменного тока, общий провод

2-ступенчатый тепловой насос, 2-ступенчатый обогрев (8 проводов)

Двухступенчатая система теплового насоса и 2-ступенчатая печь В двухтопливной системе наибольшее количество проводов подключено к термостату. Это просто потому, что у вас есть все провода, которые вы подключаете к двухступенчатой ​​системе теплового насоса, и все провода, подключенные к двухступенчатой ​​печи, объединены. Мы упростили это на следующей диаграмме ниже

  • Реле компрессора Y1 (ступень 1)
  • Реле компрессора Y2 (ступень 2)
  • G Реле вентилятора*
  • O/B Переключающий клапан теплового насоса
  • Rc питание 24 В переменного тока от охлаждающего трансформатора
  • W1 Тепловое реле (этап 1)
  • W2/AUX Тепловое реле (ступень 2)
  • C Общий провод 24 В переменного тока

Схемы подключения вентиляторов

Двухскоростные вентиляторы

Подключение двухскоростных вентиляторов состоит только из 3 проводов. Один провод для 1-й скорости подключается к разъему G, другой для 2-й скорости подключается к разъему Y1. Взгляните на диаграмму ниже.

  • Реле вентилятора 2-й скорости
  • G Реле вентилятора*
  • Rh питание 24 В переменного тока от нагревательного трансформатора

3-скоростной вентилятор

3-скоростной вентилятор имеет четыре провода, подключенные к клеммам. Помимо 3-х проводов на 2-х скоростной вентилятор, к пуску подключен дополнительный воздух (для реле 3-й скорости вентилятора). См. схему ниже

  • Y2 Реле вентилятора 2-й скорости
  • G Реле вентилятора*
  • Звезда*   Реле вентилятора 3-й скорости
  • Rh 24 В переменного тока питание от нагревательного трансформатора

Проверка системы после завершения электромонтажа

  1. Проверка нагрева и охлаждения

После подключения термостата необходимо проверить систему, чтобы убедиться, что подключение выполнено успешно.

Для проверки охлаждения: переключитесь на «охлаждение» и отрегулируйте кольцо гнезда, чтобы установить точку температуры ниже текущей температуры окружающей среды. Подождите не менее 5 минут и проверьте, начал ли термостат дуть холодным воздухом.

Для проверки на нагрев: переключитесь на нагрев и поверните кольцо, чтобы отрегулировать температуру до точки, превышающей текущую температуру окружающей среды. Подождите 5 минут, чтобы увидеть, начнет ли ваш термостат дуть горячим воздухом.

Чтобы выбрать между режимом охлаждения и обогрева, сделайте следующее

  1. На термостате перейдите в меню, нажав на кольцо
  2. Значок выбора нагрева и охлаждения
  3. Нажимайте на кольцо, чтобы выбрать между обогревом и охлаждением, и нажмите на кольцо, чтобы выбрать.

2) Тестирование 2-й ступени или дополнительного источника тепла

Для тестирования 2-го режима или дополнительного источника тепла на тепловом насосе начните с отключения вспомогательной блокировки и поднимите температуру до 4% в режиме обогрева.

Часто задаваемые вопросы

Как идентифицировать С-провод на Nest?

В то время как большинство производителей термостатов обозначают общий провод буквой C, есть и другие, которые используют букву B для общего провода. Поэтому, если вы обновляете старый термостат, у которого нет провода c, вы можете соответствующим образом идентифицировать и обозначить его. Вот как вы это делаете.

  1. Вы используете обычную систему

Если вы используете обычную систему и видите, что B подключен к текущему термостату, то B — это общий провод. Подсоедините его к C-разъему.

  1. Вы используете систему теплового насоса

Если вы пытаетесь установить гнездовой термостат в системе с тепловым насосом и видите провода B и C на текущем термостате. Подключите провод B к клемме O/B, а клемму C к разъему C.

Однако, если к вашему текущему термостату подключены провода O и B, подключите провод O к клемме O/B, а провод b к клемме c.

Как настроить блокировку вспомогательного оборудования или компрессора Nest?

Не то, чтобы установить температуру блокировки, вам понадобится Wi-Fi, чтобы термостат мог контролировать температуру наружного воздуха.

По умолчанию , когда температура наружного воздуха превышает 50 градусов, Nest автоматически блокирует дополнительный обогрев (но не блокирует компрессор).

Чтобы изменить блокировку вспомогательного оборудования или компрессора, перейдите к настройкам оборудования теплового насоса, выполнив указанные ниже действия.

  • Поверните кольцо, чтобы выбрать настройки
  • Снова поверните кольцо, чтобы выбрать оборудование и выбрать тепловой насос.
  • Как устранить обдув гнезда Горячий воздух на охлаждение и холодный воздух на обогрев

    Если вы недавно установили термостат для гнезда, а нагрев и охлаждение поменялись местами, вам потребуется изменить ориентацию теплового насоса. Это можно сделать с помощью следуя этим шагам ниже:

    • Нажмите на кольцо, чтобы вызвать меню
    • Поверните кольцо и выберите «НАСТРОЙКИ»
    • Поверните кольцо и выберите «ОБОРУДОВАНИЕ»
    • Поверните кольцо и выберите «ТЕПЛОВОЙ НАСОС»

    Читайте также: Как найти ключ на термостате Nest

    Резюме

    В заключение мы надеемся, что вам удалось правильно отремонтировать термостат, и ваша система работает должным образом.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
