Схема водяного отопления в частном доме: Водяное отопление частного дома своими руками, схемы конструкций

виды, схемы отопления, монтаж отопления

Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании. Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.

Принцип устройства системы водяного отопления дома

Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами. В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.

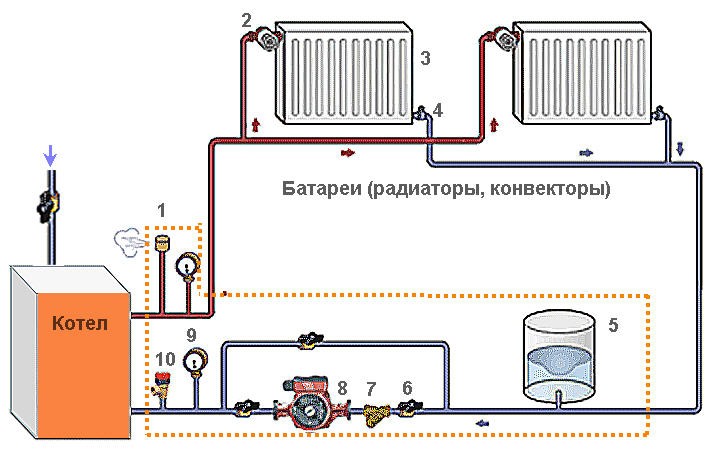

Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.

Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические. Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.

Циркуляционный насос предназначен для прокачки теплоносителя через систему отопления.

Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана. Воздухоотводчик удаляет воздух из системы отопления. Манометр необходим для контроля давления в системе. Аварийный клапан сбрасывает часть теплоносителя при превышении допустимого давления в системе, тем самым предохраняя систему отопления от возможных разрывов.

Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.

Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.

Виды систем водяного отопления дома

Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.

В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды. Вода, нагретая котлом (имеет меньшую плотность), по стояку поднимается вверх в то время как остывшая (имеет большую плотность) опускается вниз, т.е. циркуляция происходит под действием силы тяжести, отсюда и название гравитационная. Также система отопления получила название открытой, т.к. в ней применяется расширительный бак открытого типа, и система сообщается с атмосферой.

Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.

Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.

Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно. При эксплуатации открытой системы отопления требуется постоянный контроль уровня теплоносителя, т.к. он интенсивно испаряется из открытого расширительного бака. Поэтому выбирать открытую схему системы отопления следует в том случае если есть проблемы с подачей электроэнергии, в противном случае целесообразно выбрать систему отопления закрытого типа, т.к. она не имеет недостатков открытой схемы.

В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.

Рис.3. Система отопления закрытого типа. В системе отопления закрытого типа отсутствуют ограничения по монтажу элементов. Этот вид системы отопления компактный и простой в монтаже.

Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы. Благодаря чему закрытая система водяного отопления получила наибольшее распространение.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.

Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего. Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.

Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.

Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления. Только по этой схеме можно установить водяные теплые полы.

Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Система отопления и горячая вода в доме

Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.

Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка. Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.

Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.

Решение данной проблемы — это установка бойлера косвенного нагрева. Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.

Монтаж водяного отопления дома

Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.

Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность. Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.

Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление. Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 — 120 литров.

Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.

Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.

Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления. Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.

Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.

В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.

Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.

Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).

Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.

Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.

Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие. В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т.к. последние имеют соединительные элементы, которые со временем могут начать подтекать.

При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.

Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.

Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена. Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка). Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.

Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.

Самотечное отопление в доме

Очень весомым плюсом самотечной системы водяного отопления является ее независимость от наличия электроэнергии. Самотечное отопление может быть создано и на удаленной даче на основе энергонезависимого твердотопливного котла. Система бесшумная и надежная, она, несомненно, будет востребована и в будущем.

Наработан большой опыт создания самотечных систем отопления, ведь ранее все водяное отопление создавалось по принципу самотека. Система может быть создано по «типовой народной схеме» и своими руками.

Недостатками являются ограничения по мощности, отапливаемой площади, возможности подключения дополнительных контуров, при повышенной цене на создание.

Самотечное отопление обходится дороже, примерно в 2 раза по сравнению с системами принудительной циркуляции, так как требует большой диаметр труб и особенного размещения котла. Сложность при создании и в том, что трубы большого диаметра должны иметь общий уклон, а значит их положение фиксировано и поэтому они часто не вписываются в дизайн помещения, загромождают интерьер.

Как рассчитывается самотечная система

Можно заказать тепловой и гидравлический расчет у специалистов, в лицензированных организациях, но это обойдется недешево. Можно сделать эти расчеты приблизительно с помощью известных программ или вручную.

Но обычно пользуются общеизвестными рекомендациями и, как правило, этого вполне достаточно, чтобы создать работоспособную систему с самотеком жидкости.

Скорость движения жидкости по системе в любом случае не большая. Чем больше внутренние диаметры трубопровода и радиаторов, а также котла, тем большее количество жидкости будет проходить по ним, тем больше энергии сможет переноситься.

Важно ответить на вопрос — достаточно ли будет энергии переносить теплоноситель для отопления конкретного здания? В этом и заключается суть расчетов. Но если расчетов нет, то нужно обратиться к опыту создания подобного отопления и утепления зданий.

Потери энергии и обеспечение движения жидкости

Во первых, нужно определиться со степенью утепления здания, — соответствуют ли она требованиям нормативных документов. Если нет, то может не хватить мощности не только самотечной системы….. Обогреть холодное здание себе дороже, нужно утеплять, а не увеличивать мощность обогрева.

После того, как здание утеплено, можно обратиться к опыту создания подобных систем, откуда известно, что обычная предельная площадь самотечного обогрева составляет 150 м кв. на каждом этаже здания, при этом желательно распределение радиаторов на 2 плеча на каждом этаже, а длина подающего трубопровода каждого плеча не должна превышать 20 метров.

Обязательное условие для создания системы – превышение горячего теплоносителя (обычно принимается средняя линия радиаторов) над холодным (средняя линия теплообменника котла).

При большей длине трубопроводов, желателен бы расчет, или нужно мириться, что возможно, в пики морозов пропускной способности системы (скорости теплоносителя) может и не хватить что бы в здании было жарко.

Рассмотрим, отчего же будет зависеть работоспособность самотечной системы.

Особенности системы обогрева с естественной циркуляцией

Напор в самотечной системе будет напрямую зависеть от высоты водяного столба с разностью плотностей воды (разностью температур) и от самой разности плотностей воды. Формула напора приведена ниже.

Чем больше разность температур подачи и обратки, и чем выше водяной столб с этой разностью, тем быстрее будет циркулировать вода, тем больше тепла будет переноситься, тем надежнее система и большую площадь можно будет отопить.

Дело в том, что вода наиболее значительно остывает в радиаторах, до них она считается горячей. После радиаторов вода холодная движется по обратке к теплообменнику котла, где происходит ее нагрев. Следовательно, чем ниже находится теплообменник относительно радиаторов, тем больше будет напор в системе.

Кроме того, вода остывает и в самой трубе выходящей из котла, а это значит, что чем выше будет поднят горячий трубопровод, и чем он длиннее и больше отдает тепла, тем будет больше напор.

Впрочем, эта теплототдача будет иметь низкую эффективность для обогрева дома, если горячий трубопровод расположен под потолком. Лучше, если он находится вдоль пола отапливаемой массандры и является для нее отопительным прибором.

Не правильно делать просто высокий столб горячей воды, вынося расширительный бак выше крыши. Нужна наибольшая разность высот, на которой бы происходил перепад температур, а этого проще добиться опусканием котла.

Типичная ошибка при создании самотечной системы для 2-х этажей — подключение радиаторов на обоих этажах к одним стоякам. В результате на 1 этаже будет еще холодно, когда на 2 этаже уже очень жарко. Правильно для мансарды предусмотреть отдельное независимое плечо отопления со своим регулировочным вентилем.

Особенность системы:
— жидкость в самотечной системе обычно остывает значительно, вследствие небольшой скорости ее движения. Разница температур подачи и обратки чаще находится в пределах 25 — 30 градусов. Температурный режим, например, — 75град. выход из котла и 45 град. обратка. Поэтому недопустимо создавать схему с одним трубопроводом с последовательным подключением радиаторов. Подходят только попутная и тупиковая двухтрубные схемы разводки.

Как движется теплоноситель (вода)

Из вышесказанного вытекают и конструктивные особенности самотечной системы отопления.

Котел располагается в приямке, в подвале, во всяком случае, желательно, чтобы его теплообменник был ниже средней линии радиаторов.

Все трубопроводы делаются с общим уклоном по ходу движения жидкости:

• вода из котла поднимается по вертикальному стояку в самую верхнюю точку;
• от вертикального горячего стояка всегда должна вниз до входа в котел;
• разница высот между начальной и конечной точкой трубы не менее одного процента, но по длине уклон может меняться как угодно;
• всегда лучше обеспечивать максимальный уклон.

Какие применить трубы

Диаметр труб должен быть для подачи и обратки на одном крыле трубопровода не менее 32 мм, при этом радиаторы могут подключаться и трубами с внутренним диаметром 20 мм. А для стояка и подачи на крыло — не менее 50 мм. Впрочем никто не запрещает увеличить эти диаметры, что только сделает систему мощнее.

До сих пор оптимальным вариатном считаются обычные стальные трубы. При больших диаметрах они становятся конкурентноспособными пластику. К тому же стальная труба большого диаметра является и сама по себе отопительным прибором, ввиду значительной проводимости тепла металлом.

Котел, радиаторы, трубопровод

Применяется специальный котел (и газовый и твердотопливный) с собственным маленьким гидравлическим сопротивлением, предназначенный для самотечной системы.

Применяются радиаторы с низким гидравлическим сопротивлением, с большим диаметром внутренних отверстий — обычно или чугунные или алюминиевые.

В высшей точке трубопровода устанавливается клапан для стравливания воздуха (система под давлением с закрытым расширительным баком (гидроаккумулатором)). В систему встраивается на выходе из котла группа безопасности – манометр и аварийный клапан. Либо в высшей точке располагается расширительный бак открытого типа.

Сливной кран располагается в районе котла в низшей точке трубопровода, делается отвод либо в канализацию, либо на емкость.

Подборка котла по мощности ведется как обычно — в зависимости от теплопотерь здания, а радиаторов — от теплопотерь каждой комнаты где они устанавливаются.

При этом чаще пользуются правилом — радиаторы суммарно чуть мощнее котла (при этом учитывается, то что паспортная температура жидкости обычно больше реальной, т.е. радиторы приобретаются еще мощнее на 20 – 35 %), после чего общая мощность радиаторов распределяется по комнатам.

Схемы самотечного отопления на одно крыло

Типичная схема водяного отопления с самотечным движением жидкости. Здесь только лишь одно крыло. Горячий трубопровод располагается повыше, от него опускаются стояки вниз на каждый радиатор или на пару радиаторов. В схеме указан расширительный бак вместо гидроаккумулятора.

На практике часто подобные схемы реализуются так чтобы расширительный бак, верхний трубопровод располагались бы на чердаке а обратка часто опускается под пол в подвал. При этом трубопроводы меньше загромождают жилое пространство и не портят интерьер. Но тогда все трубопроводы в холодной зоне должны быть хорошо утеплены — слой не менее 15 см минеральной ваты. Пенопласт не подходит, так как его едят грызуны и его не стоит нагревать до 70 град.

Прокладка труб по чердаку

Подвариант данной схемы — обратка поднята вверх, так как не всегда есть возможность прокладывать ее понизу — мешают дверные проемы, нет подвала и т.д.

В небольшом доме

Вариант размещения радиаторов прямо возле котла. Это возможно лишь в климатических зонах с постоянной положительной температурой, и если окна достаточно утеплены (двойные стеклопакеты), и нет особой необходимости в создании тепловых завес путем размещения радиаторов под окнами. Схема применяется, когда нет возможности понизить уровень котла — максимально сокращаются трубопроводы.

Трубопровод на два крыла

Следующий пример более востребован в жизни. Чаще так и располагаются трубопроводы при самотечном движении жидкости в небольшом частном доме или на даче на уровне радиаторов с выдержкой общего уклона.

Трубопровод разделен на два крыла, которые желательно сделать одинаковой протяженностью. Все радиаторы подключаются через вентили для оперативной регулировки поступления воды.

Для двух этажей

Еще один пример «из жизни» разводки трубопроводов при самотечном движении жидкости. На этот раз отапливается полноценный этаж и мансарда.

Так как крыло мансарды маломощное, то оно включено трубопроводом меньшего диаметра — 25 мм. Здесь применяются стояки на каждую пару радиаторов в комнатах первого этажа, а горячий трубопровод проложен по полу мансарды и является для нее обогревающим элементом.

Схема требует создания достаточного напора, поэтому теплообменник котла располагается ниже средней линии радиаторов первого этажа минимум на пол метра.

Принципы и выводы

Можно разработать любое количество схем самотечного отопления в зависимости от конкретной планировки дома но всегда соблюдаются следующие принципы — максимально большой столб воды с перепадом температур, максимальные диаметры трубопроводов и специальные котлы и радиаторы, кольцо трубопроводов — «подача-радиатор-обратка» делаются как можно короче, для чего трубопровод разделяется на несколько плечей, которые подключаются к котлу параллельно.

Также важно: — если самотечное отопление в доме создавалось самостоятельно, или владельцы принимали активное участие в его создании, то и все выявленные недостатки в процессе эксплуатации могут быть исправлены своими руками или система может быть без особых затрат доработана, при выявлении ее недостатков.

Обзор схем отопления частного дома

Устройство отопления частного дома или коттеджа является важной составляющей при строительстве любого дома. От правильного их функционирования напрямую зависит температурный режим, влияющий не только на сохранность строения, но и на комфортность проживания, уют и здоровье всех членов семьи. Схемы и системы отопления дома могут быть разные и зависят от площади дома, его этажности, возможностей застройщика и наличия доступных источников энергии в конкретной местности.

Схемы отопления дома

Схема с естественной циркуляцией

схема отопления с естественной циркуляцией

Система отопления частного дома с естественной  циркуляцией хорошо зарекомендовала себя в одноэтажных строениях небольшого размера (до100 кв. м). Нагретый в котле теплоноситель (чаще всего – вода) поднимается по стояку, проходит по горизонтальным магистралям, проложенным под небольшим уклоном (3 -5 градусов) и, после охлаждения в радиаторах,  самотеком попадает в котел для повторного нагрева.

Схема принудительной циркуляции

Практически не имеет ограничений в применении по площади и этажности дома, т. к. движение теплоносителя обеспечивается циркуляционным насосом для систем отопления.

По способу прокладки трубопроводов разделяют:

Прокладка трубопроводов по дому, как при естественной, так и при принудительной циркуляции, может быть двухтрубная (параллельная), при которой используется большее количество труб и обеспечивающая равномерный температурный режим всех радиаторов или однотрубная (последовательная) при монтаже которой экономятся трубы, но в каждый последующий радиатор попадает теплоноситель значительно меньшей температуры. Однотрубная схема отопления частного дома не эффективна  при подключении более 5-6 радиаторов.

Совет: Для самостоятельной разводки системы отопления дома своими руками лучше всего использовать армированные полипропиленовые трубы.

Система воздушного отопления

Как постоянный вид отопления воздушное отопление частного дома используется редко. Это объясняется громоздкостью и повышенной шумностью работы вентиляторов, а так же экономической нецелесообразностью установки дорогих воздушных тепловых агрегатов–отопителей.  Практически и эстетически  затруднительна разводка по всем жилым комнатам сети необходимых воздухопроводов. С другой стороны, при пиковых нагрузках, когда не справляется водяное отопление в частном доме, активно используют локальный воздушный подогрев жилых помещений в дополнение к основному виду отопления, применяя для этого различные типы бытовых тепловентиляторов и конвекторов.

Инфракрасное отопление

В нашей стране стало внедряться во второй половине прошлого века и по существу является одним из видов электрического отопления, так как источником питания в домах является электроэнергия. Принцип работы инфракрасного обогрева основан на получении тепловой энергии излучаемой от прибора инфракрасного излучения и  передачи ее окружающим предметам: мебели, полу, стенам. При этом скорость инфракрасного излучения колеблется в пределах 5-15 мкм, что не только совершенно безопасно для человека, но и оказывает положительное влияние на здоровье находящихся в помещении людей. При использовании этого вида отопления не происходит выжигание кислорода, нет шума и запахов, автоматически поддерживается заданная комфортная температура. Инфракрасное отопление частного дома достаточно экономичное. Расчетное потребление электроэнергии принимают 100 ватт на один квадратный метр, а на практике, после выхода на постоянный режим работы, оно снижается в три раза. Потери тепла не превышают 10 %, а эксплуатационные затраты в течение всего срока службы сводятся к нулю. Гарантийный срок службы  приборов инфракрасного отопления производители устанавливают до 50 лет. Монтажные работы по установке инфракрасного отопления в небольших помещениях можно производить своими руками, но для обеспечения длительной  и нормальной работы желательно это поручить специалистам, которые сделают проект, рассчитают количество элементов, установят автоматику и дадут соответствующую гарантию на весь комплекс работ.

Отопительные приборы

В отопительных системах водяного отопления источниками нагрева теплоносителя являются отопительные котлы, работающие на твердом, жидком или на природном газе – метане, а устройствами передающими тепло в помещение – радиаторы (конвекторы).

Отопительные котлы на твердом топливе

Самые дешевые и простые в эксплуатации. Топливом для них может служить все, что горит (дрова, уголь, торф, сланцы и т.д.), они по-настоящему всеядны, хотя нагрев теплоносителя зависит от вида топлива. Однако, в последнее время от котлов на твердом топливе, как основного отопительного очага, все больше домовладельцев отказываются. Причинами является постоянная необходимость присмотра за процессом горения и необходимость содержания в хорошем состоянии дымоотводной системы.

Отопительные котлы на жидком топливе

Жидкотопливные котлы чаще всего приспосабливают к работе на дизельном топливе (солярке). Принцип работы котлов этого типа аналогичный твердотопливным, но солярка поступает в котел самотеком и отпадает необходимость постоянно вести наблюдение за процессом горения. От этого вида котлов стараются избавиться по экономическим соображениям — из-за постоянного роста цен на солярку.

Отопительные котлы на газовом топливе

Если строящийся дом расположен в местности, в которой существует действующая газовая система, то вопросов о выборе котла для отопления собственного дома не существует. В настоящее время газ является самым экономичным и эффективным видом топлива. Единственным и обязательным условием установки газовых котлов для частного дома является выполнение всех условий и требований правил безопасной эксплуатации газового оборудования. Монтаж таких котельных в доме производится только специализированными организациями под непосредственным наблюдением газовой службы. Это обусловлено требованиями правил с целью предотвращения аварийных ситуаций, опасных для здоровья и жизни людей, проживающих в доме. Напольные газовые котлы отопления разной производительности, одно- или двухконтурные выпускаются многими фирмами как отечественными, так и зарубежными. Подбор газового котла с учетом общей площади  конкретного строящегося дома, должны делать специалисты при выполнении проекта газификации (с учетом пожеланий заказчика). Ориентировочно считается, что на обогрев 10 кв. метров площади расходуется 1 квт мощности, но если котел двухконтурный и служит еще и для нагрева воды, то его мощность должна быть увеличена на 20 %.

Электрические котлы для отопления дома

Отличаются от всех других котлов только способом нагрева теплоносителя. В качестве нагревательного элемента чаще всего используются несколько теплоэлектронагревателей (ТЭНов) подключенных параллельно. Суммарная мощность всех ТЭНов является мощностью котла. Электрический котел для отопления дома подбирается по общей мощности аналогично газовым котлам, из расчета 1 квт на 10 кв. метров площади.

Радиаторы

радиатор в духтрубной системе отопления

Самыми известными, надежными, долговечными, привычными в нашей жизни и хорошо работающими при неочищенном и полухолодном теплоносителе – это, конечно же, чугунные секционные радиаторы. В некоторых случаях они служили (и служат до сих пор) более 70 лет и, нет ничего удивительного, что в наше время они считаются устарелыми и не модными. Современная промышленность, используя новейшие технологии, предлагает застройщикам отопительные приборы самых различных видов, как по техническому, так и по дизайнерскому исполнению.

Большой популярностью пользуются конвекторы, в которых воздух, проходя между горячими пластинами, нагревается и устремляется в помещение. Они имеют современный дизайн, не занимают много места, но для стабильной работы температура теплоносителя должна быть не менее 70 градусов.

Алюминиевые радиаторы хорошо работают при температуре теплоносителя более 60 градусов. Они долговечны, создают комфортную обстановку в доме, имеют небольшую массу и низкую тепловую инерцию, благодаря чему можно эффективно управлять температурой в помещении. Однако этот вид отопительных приборов требует хорошего качества воды в циркуляционной системе.

Биметаллические радиаторы имеют все достоинства алюминиевых батарей, но гораздо прочнее и долговечнее. Качество теплоносителя не влияет на работу и долговечность этих приборов, что в наших условиях немаловажно.

Видео о сравнении разных систем отопления дома:

Схема парового отопления частного дома

Если частный дом предназначен для постоянного круглогодичного проживания, то к вопросу отопления стоит отнестись серьезно. Конечно, речь идет не об отдельных обогревательных приборах, а о системе отопления. Нужно все точно рассчитать и составить план работ.

Устройство систем отопления

Рассмотри такие вопросы: схема парового отопления частного дома и схема водяного отопления дома.

Схема водяного отопления частного дома предусматривает, что в роли теплоносителя будет выступать вода или антифриз. Первоначально вода нагревается внутри котла и затем поступает к радиаторам, которые и дают тепло воздуху в помещении. Остывшая вода вновь поступает в котел и заново повторяется процесс.

Система водяного отопления частного дома является самой популярной, потому как вода отличный теплоноситель и при отключении системы, она еще долго сохраняет тепло и нагревает помещение.

Схема отопления жилого дома воздухом менее известна. Теплоносителем выступает нагретый воздух. Воздух, так же, как и вода нагревается в котле и по воздуховодам перемещается в помещение, обогревая его. Остывший воздух забирается воздуховодами обратно для нагрева. При использовании воздуха для отопления, необходимы чертежи отопления частного дома и точные расчеты. Это связано с тем, что воздух в отличии о воды, может реагировать на возможные препятствия.

Схема парового отопления частного дома – это своеобразный промежуточный вариант между воздушным и водяным отоплением. Отопление помещения паром происходит следующим образом. Вода в котле нагревается, испаряется, а пар идет в трубы и подается к радиаторам. После остывания, пар конденсируется и снова стекает по трубам к котлу.

Схема парового отопления частного дома обеспечивает быстрый подогрев радиатора, а значит и быстрый прогрев комнаты.

Фото каждой из схем и видов отопления можно увидеть в интернете, вписав в поисковую систему запрос: «схема отопления частного дома, фото».

Паровое отопление. Принципы работы

Основными преимуществами парового отопления является экономичность и скорость прогрева, которая выше, чем у водяной системы. Но есть и определенные недостатки паровой системы нагрева:

• сильно нагревается поверхность радиатора;
• быстрый износ трубопроводов и котла;
• самый большой недостаток – невозможно регулировать режим нагрева.

Основой частью системы этого вида отопления является то место, где закипает вода − котел. В котел подается топливо, благодаря которому вода закипает и превращается в пар. В коллекторе подачи создается давление и пар поступает в трубы, а по трубам к радиатору. Конденсируясь, пар снова поступает в котел.

В зависимости от способа поступления конденсированного пара в котел, схема обогрева и делится на открытую и закрытую. Открытая система включает в себя накопительный бак для конденсата.

Схема закрытого отопления частного дома предусматривает наличие широкой трубы для конденсированного пара.

Самостоятельная установка такой системы отопления — очень сложный процесс и требует предварительного составления всех необходимых расчетов: мощности котла, количества топлива.

Структура отопления воды паром и виды топлива

Система парового отопления включает в себя необходимые узлы:

• котел для нагрева воды;
• выпускной клапан;
• трубы;
• радиаторы;
• топка и насос.

Разводки труб, в свою очередь, делятся на два вида: двухтрубные и однотрубные. В однотрубных пар и конденсат проходят в радиаторы и обратно в котел по одной трубе. Схема отопления двухтрубная частного дома предусматривает, что одной из труб проходит пар в радиаторы, а по другой возвращается конденсат в котел.

Двухтрубная система – это лучшая схема отопления частного дома, потому что в этом случае есть возможность регулировать температуру при помощи вентиля.

Итак, рассмотрим виды топлива:

• твердое топливо;
• жидкое топливо;
• газообразное.

Часто применяется схема принудительного отопления частного дома.

С помощью принудительной циркуляции теплоносителя, можно создать комфортные условия в помещении любого размера.

Для реализации принудительного отопления можно использовать какие угодно трубы и любой способ подключения отопительных приборов.

Схема отопления дома с массандрой лучшим вариантом предусматривает водяную систему отопления. Это может быть пол с водяным подогревом или другие виды отопления, такие как электричество или инфракрасное отопление.

Водяной обогрев дома

Основой системы отопления здания является котел. Водяной обогрев наиболее доступный и бюджетный вариант обогрева.

Система водяного отопления имеет очень простой принцип работы. Вода нагревается и закипает в котле, затем поднимается вверх по трубам в радиатор, постепенно его нагревая. Остывшая вода снова возвращается в котел, который генерирует ее нагрев. Укладывать трубы нужно с небольшим уклоном. Если не обеспечить это, то система может плохо работать.

Схема системы отопления частного дома

Схема системы отопления частного дома, правильно подобранная и реализованная профессиональным исполнителем в каждом конкретном случае, является залогом не только комфортной температуры во всех жилых помещениях коттеджа, но и гарантией низких затрат на свою эксплуатацию и обслуживание.

Схемы системы отопления: классификация

Существует две схемы системы отопления гидравлического типа (другие не будем рассматривать ввиду их низкой эффективности):

• Схема отопления дома с естественной циркуляцией теплоносителя (самотечная). Схема, эффективная для обогрева малых площадей (до 30 метров квадратных), основана на физическом эффекте изменения плотности воды при разных температурах и небольшого уклона трубопроводов. Для отопления жилых домов выше одного этажа, чья площадь существенно больше указанных значений, такая схема не годится ввиду невозможности функционирования.
• Схема отопления дома с принудительной циркуляцией теплоносителя, осуществляемой посредством разности давлений в контурах прямого и обратного хода. Эта разность давлений создается при помощи насоса.

Существует еще разделение отопительных систем частных домов на открытые и закрытые, но в настоящее время все выполняемые автономные системы теплоснабжения относятся к последнему типу по целому ряду причин. Поэтому в дальнейшем обсуждении нами будем рассматриваться исключительно гидравлическая закрытая система отопления, в которой циркуляция теплоносителя осуществляется принудительным путем, а в число нагревательных приборов входят радиаторы либо на отдельных участках система «теплый пол».

О составляющих элементах циркуляционной системы отопления можно прочесть в общем материале, посвященном этому вопросу. Далее рассмотрим системы водяного отопления исходя из вариантов разводки трубопроводов по дому, подробнее останавливаясь на их достоинствах и недостатках. Эта информация позволит нашим потенциальным заказчикам понять, почему выполняя проектирование систем отопления на их объекте, специалисты компании «АСГАЗ» выбрали тот или иной вариант разводки отопительной системы как оптимальный.

Разводка системы отопления: однотрубная и двухтрубная

Подбираемая разводка системы отопления зависит от типа котла, возлагаемых на него функций (только отопление либо еще и нагрев воды), общей площади обогреваемых помещений и их взаимной планировки, а также этажности частного дома.

Разводка систем отопления зависит от способа подключения радиаторов или других типов отопительных приборов к котлу. В этом плане различают последовательное подключение (однотрубная система отопления) и параллельное подключение приборов водяного отопления (двухтрубная система отопления).

Однотрубная разводка системы отопления является наиболее простой в реализации, но применяется обычно только для отопления одноэтажных домов простой конфигурации и небольшой площади. Объясняется это достаточно просто — однотрубная разводка системы отопления с последовательным подключением прибором обеспечивает неравномерный обогрев помещений, так как по мере отдачи тепла в радиаторах теплоноситель ощутимо остывает. Таким образом, к последнему отопительному прибору вода подается значительно менее нагретой, нежели к первому. Раздельное регулирование теплоотдачи однотрубная система отопления также не позволяет выполнить, что негативно сказывается на ее популярности у заказчиков.

Исправить подобную ситуацию возможно путем применения схемы разводки, именуемой «ленинградкой», при которой каждый радиатор или иной отопительный прибор оснащается запорной арматурой с регулировочным прибором и байпасной (обводной) трубой меньшего диаметра. Подобное техническое решение позволяет жильцам регулировать температуру в конкретных помещениях или перекрывать доступ теплоносителя к отопительным приборам в отдельных комнатах, что позволяет достичь внушительной экономии и большей эффективности системы отопления дома в целом.



Двухтрубная система отопления частного дома, которая может быть выполнена в открытом или закрытом исполнении, несмотря на двухкратно большие затраты на трубы отличается существенно более ровной картиной теплоотдачи отопительных приборов в различных помещениях.



Каждый параллельно включенный в систему радиатор или конвектор оснащен верхней трубой, по которой осуществляется прямое движение теплоносителя, и нижней для обратного тока.



Двухтрубная разводка системы отопления также выгодно отличается тем обстоятельством, что одинаково успешно может быть реализована как на этапе строительства коттеджа, так и в уже эксплуатируемом доме.

Лучевая или коллекторная разводка труб системы отопления отличается высокой энергоэффективностью, экономичностью, надежностью эксплуатации и высокой эстетикой при скрытой прокладке трубопроводов в помещениях. Ее отличительной чертой, которая обеспечивается наличием в схеме нескольких коллекторов (гребенок), является идентичность температур во всей комнате или этаже (в зависимости от того, где стоит гребенка) с возможностью температурного регулирования. Такая разводка трубопроводов системы отопления несколько дороже за счет наличия дополнительных компонентов, а также требует места для размещения коллекторов, но для двухэтажных и более многоярусных частных домов она является одной из наиболее выгодных для реализации схем. Кроме того, в случае возникновения протечки на радиаторе, конкретный отопительный прибор отрезается от контура системы для ремонта без прекращения обогревательного процесса дома в целом.



Оптимальная схема газовой системы отопления выбирается на основании расчетов.



Теплотехнический и гидравлический расчет системы отопления правильно и профессионально может сделать только специалист-проектировщик. Поэтому если у Вас нет специальных знаний и опыта выполнения подобных инженерных задач, мы настоятельно рекомендуем доверить подбор схемы системы отопления дома и ее последующее воплощение сотрудникам компании «АСГАЗ».



Если Вам нужна эффективная, надежная и экономичная отопительная система с газовым котлом при разумных затратах на свою реализацию, наш специалист готов выехать для консультаций и изучения частного дома с последующим составлением сметы работ. ДЛЯ БЕСПЛАТНОГО ВЫЗОВА сотрудника, которому предстоит просчитать стоимость проекта, Вам необходимо заполнить форму заявку или связаться с нами иным удобным способом.

Вы можете заказать систему отопления под ключ, связавшись с нами по телефону 8 (495) 943-87-84 или, оформив заполнив форму

Водяное отопление частного дома своими руками: схемы, фото, видео, стоимость

Система отопления в любом помещении играет существенную роль, но в частных домах она становится ключевой. Замкнутая цепь системы, ее правильное функционирование и возможность запуска в любой момент при наличии теплоносителя обеспечивают комфортное пребывание в доме на протяжении всего года.

Выбирая тот или иной тип, очень важной является схема водяного отопления частного дома, согласно которой осуществляется ее последующий монтаж.

Фото 1 Схема водяного отопления дома

По принципу организации работы система отопления подразделяется на 2 основных типа циркуляции:

• принудительная;
• естественная.

Принудительная система отопления

Фото 2 Схема принудительной системы отолпения

Принудительная подача подразумевает наличие насоса, который накачивает теплоноситель в систему и обеспечивает ее циркулирующее движение.

Насосное оборудование всегда устанавливается на точке возврата охлажденной воды в котел.

Видео 1 Установка радиатора в систему отопления: пошаговое руководство

Теплоноситель в системе отопления – жидкое или газообразное вещество, передающее тепловую энергию. В отечественных системах отопления в качестве такого вещества используется вода с добавлением смазочным материалов. Основное требование, предъявляемое к теплоносителям любого типа – недопустимость коррозийного воздействия на всю систему.

Естественная система отопления

Фото 3 Схема естественной системы отопления

При естественной циркуляции теплоносителя в системе отопления действуют законы физики, когда теплая вода движется вверх, а остывшая, наоборот, опускается вниз.

Существуют определенные правила монтажа и эксплуатации системы отопления с естественной циркуляцией жидкости, а именно:

• расширительный бак всегда устанавливается над радиатором;
• нижняя точка обратного движения должна быть установлена под прибором отопления;
• между крайними точками трубопровода должен быть перепад не менее 5 градусов;
• диаметр труб подачи и обратного движения никогда не совпадает, при этом большее сечение должно быть у подающего трубопровода;
• весь трубопровод монтируется с небольшим перепадом высоты, когда вода естественным потоком движется к батареям от бака и обратно к котлу.

Схема водяного отопления частного дома с естественной циркуляцией воды подразумевает абсолютную автономию от любых энергоносителей.

Схемы отопления

Особенность системы отопления заключается не только в способе подачи и движения теплоносителя в трубопроводе, но и в организации последнего по периметру помещения.

Так, выделяют одно- и двухтрубные системы, где однотрубная заключается в последовательном (друг за другом) подключении радиаторов, а двухтрубная – в независимом.

В первом случае вода беспрепятственно движется по трубам и радиаторам, постепенно охлаждаясь и отдавая свое тепло. По сути, это большое кольцо, где постоянно циркулирует вода.

Во втором – все радиаторы независимы друг от друга и движение теплоносителя осуществляется практически одновременно. Такой способ обеспечивает равномерный прогрев помещения по всей площади, где теплоотдача каждого прибора практически одинакова.

Особенности однотрубной системы

Фото 4 Схема однотрубной системы отопления

Такая организация отопления не случайно считается самым простым и потому популярным вариантом. В числе прочих особенностей стоит отметить следующее:

• минимальный бюджет за счет экономии материалов;
• упрощенный монтаж;
• возможность проведения любых ремонтных работ самостоятельно;
• трубопровод монтируется в любом удобном месте – традиционно под окнами или качестве элемента системы «теплый пол»;
• можно устанавливать в одно- и двухуровневых помещениях.

Соблюдайте правильную последовательность подключения радиаторов для оптимальной работы системы отопления.

Почему выгодно устанавливать двухтрубную систему

Фото 5 Схема двухтрубной системы отопления

Несмотря на существенную разницу в цене, именно двухуровневая схема отопления частного дома является абсолютным лидером по установке. С одной стороны, эта система абсолютно универсальна и может использоваться в помещениях любой площади, этажности и условиях эксплуатации. С другой – у всех радиаторов практически одинаковая температура, что позволяет быстрее и равномернее разогревать помещение.

На каждый конвектор/радиатор необходимо устанавливать регулировочный дроссель, позволяющий выравнивать температуру по всем точкам подключения.

Как проводить монтаж

Первый этапом вы составляете схему отопления частного дома, где предусматриваете количество и тип элементов и способ разводки.

Видео 2 Монтаж системы отопления дома своими руками

Количество радиаторов определяется по площади помещения. Так, на каждые 3 кв.м. приходится одна секция стального или чугунного радиатора. В случае, когда в доме нарушена теплоизоляция или отсутствуют пластиковые окна, на каждые 3-5 кв.м. можно добавить еще по одной секции. Если же в доме теплоизоляция стен и крыш проведена качественно, ни через окна, ни через дверь тепло не выходит, количество секций можно уменьшать, но не более 1 секции на каждые 10 кв.м.

Рассчитывая количество секций радиаторов, делайте погрешность на работу сети и добавляйте к расчетной единице еще 25%.

Порядок работ по монтажу

1. Подготовка ниш и отверстий под трубопровод, радиаторы и котел.
2. Прокладка подающих и обратных магистральных линий. При необходимости обогрева подсобны помещений используйте коллекторные распределители.
3. Установка радиаторов. Рекомендуется на стене за радиатором крепить фольгированный материал, улучшающий теплоотдачу.
4. Монтаж всех крепежных и распределительных элементов, после чего трубы посредством фитингов соединяются между собой.
5. Финальное соединение с котлом (если выбрана естественная циркуляция) или с насосом и котлом (при принудительной).
6. Запуск теплоносителя выбранным способом – естественным или подкачка насосом.
7. Заполните систему теплоносителем и оставьте на 1 час. По истечении этого времени проверьте все радиаторы и узлы соединения на предмет любых, даже самых минимальных, протечек.
8. Включите котел минимально на 70 градусов и дайте системе прогреться.
9. Снова проверьте гидроизоляцию и возможные протечки.

Если по окончании указанного комплекса работы система надлежащим образом работает – трубы нагреваются, температура поддерживается, и нигде нет протечек, работа по монтажу системы отопления успешно завершена!

Видео 3 Циркуляция теплоносителя в системе отопления

схемы, виды систем отопления, монтаж, видео инструкция

Водяное отопление частного дома является важной частью жизнеобеспечения всего частного дома. В суровом российском климате практически невозможно комфортно проживать без различных видов отопления в доме. В современном мире вид отопления при помощи печи уже не так актуален, на смену пришли более простые и удобные способы прогреть воздух в помещении дома.

Давайте подробно рассмотрим, устройство системы водяного отопления частного дома, потому что она более востребована среди жильцов частных домов. Вся система монтажа водяного отопления построена на постоянной циркуляции по трубам горячей воды в доме.

Содержание:

Для монтажа водяного отопления, совсем необязательно нанимать дорогостоящего мастера или вызывать бригаду мастеров, с этой задачей можно справиться самому, если предварительно ознакомиться со всей необходимой информацией, чтобы установка отопления была максимально правильной.

Подготовительные работы

Как сделать водяное отопление частного дома своими руками? В начале следует изучить все тонкости и подводные камни установки водяного отопления для частного дома. Горячая вода должна подыматься вверх, а холодная опускать вниз, так как она тяжелее, на этом и основан принцип циркуляции водяного отопления частного дома.

Из этого можно сделать вывод, что чем быстрее поток циркуляции воды в трубах дома, тем больше перепад температуры у воды. Нормой считается перепад температур в 25 градусов, но чтобы усилить эффект необходимо применить следующие действия:

• Котел в монтаже водяного отопления частного дома лучше всего устанавливать в подвале дома, или же в самой низкой точке помещения, по правилам место для котла должно быть ниже на три метра от самих приборов отопления.
• Далее, следует хорошо утеплить трубу, по которой будет циркулировать горячая вода.
• Чтобы циркуляцияводы в доме была эффективной, длина труб должна составлять не менее 30 метров.
• Водяное отопление частного дома своими руками прокладывают под уклоном в противоположную сторону от котла, если планируется использовать естественную циркуляцию отопления.
• Диаметр труб подбирается в зависимости от длины системы выбранного системы водяного отопления дома.
• Установка радиатора.
• Если помещение имеет несколько этажей, то следует установить циркуляционный насос, он будет помогать прогревать верхние этажи.

Проведя все подготовительные работы, прочитав отзывы опытных мастеров и просмотрев фото и видео, можно начинать работы по установке водяного отопления и котла для частного дома самому.

Виды систем отопления

Для частного дома применимы шесть видов систем циркуляции водяного отопления:

• Основное отопление для дома — это, конечно же, водяное отопление частного дома своими руками. Чтобы водяное отоплениефункционировало по максимуму, и прогревала все помещение, необходимо произвести точные расчеты количества батарей, просмотреть фото описание и согласно этому подобрать хороший мощный котел, когда система готова к использованию, в неё запускаю воду и сливать её с наступлением весны не нужно.
• Второй вариант – это воздушный тип отопления. Такой вариант отопления также очень популярен. Для осуществления процесса монтажа своими руками воспользуйтесь фото в сети, и в каждую комнату размещают по вентканалу и калориферу, они будут пропускать через себя горячий воздух. В этом и есть минус такой системы отопления дома.
• Подобно водяному типу существует система отопления дома с использованием парового теплоносителя. Отличие этих систем лишь в том, что в данном случае по трубам будет распространяться пар, вместо воды. Монтаж отопления своими руками аналогичен, как и в системе водяного отопления. Подойдет такая система отопления, только в случае наличия специальных котлов. Котлы будут вырабатывать необходимый пар. Теплоноситель котлов включает необходимые фильтры, преобразовывающие воду в газообразное состояние.
• Отопление дома при помощи электричества (электрическое). В данном случае необходима установка в каждой комнате специального конвектора (теплоносителя) и хорошего котла в подвале.
• Ещё одной разновидность является комбинированное отопление дома. Это совмещение нескольких систем отопления и теплоносителей в одном помещении. В каких-то комнатах водяное отопление, в каких-то паровое и т. д., но общий на всех котел.
• Востребованным видом отопления дома является вариант – напольное отопление, отопление пола или теплые полы. Напольное отопление дома используется только в комнатах, в которых в роли покрытия использована керамическая плитка. Для ламината, паркета или линолеума такой вариант отопления не подойдет.

Достоинства и недостатки

Как и любая система, водяное отопление частного дома, имеет свои особенности и отрицательные характеристики. К плюсам данной системы относятся:

• Экономичность. При установкеводяного отопления расходуется минимум материала, но хороший котел.
• Лучшийтеплоноситель. Водяное отопление частного дома лучше других обогревает помещение.
• Водяное отопление создает приятный и комфортный уровень тепла в доме.
• Легкий процесс монтажа теплоносителя и котла.
• Использование радиатора.
• Долговечность.

Но и недостатки у водяного отопления также имеются:

• Довольно сложная в эксплуатации.
• Пользователь должен постоянно контролировать работу радиатора и теплоносителя в доме.
• Если было долговременное отбытие, то возникнет необходимость сливать воду.

Расчет системы отопления частного дома

Расчет всей системы циркуляции водяного отопления частного дома осуществляется по принципу одной для всех методике формуле. Для предварительных вычислений своими руками умножается площадь комнаты на доступную климатическую мощность теплоносителя. А полученное число необходимо разделить на 10.

Следующий пункт – это площадь комнаты. Считать нужно только комнаты, которые имеют внешние стены, тобеж выходящие на улицу. При расчетах учитывается небольшой запас тепла, чтобы даже в суровую погоду обеспечить полное отопление.

Расчет климатической мощности своими руками. Проводя все необходимые расчеты системы циркуляции отопления частного дома, обойтись без данного пункта не получится. Данные берутся согласно месту расположения дома. Для центральных, южных и северных регионов идут свои определенные параметры. Площадь дома умножается на необходимый показатель региона, и делиться на 10.

• Для центральных регионов от 1,3 до 1,6 кВт.
• Для северных от 1,6 до 2,2 кВт.
• Для южных от 0,8 до 0,95 кВт.

Выбор схемы циркуляции

Схем водяного отопления, может быть, три, это комбинированная циркуляция, естественная и принудительная, все фото схем можно найти в сети.

1. Циркуляция естественным путем в системе водяного отопления частного дома. Такая схемаиспытана временем и не одним поколением, поэтому используется чаще всего. Но чтобы воплотить её в своём процессе монтажа, необходимо во время установки теплоносителя отопления устанавливать трубы под наклоном в 3-5 градусов. Если упустить данный пункт, то схема не сработает. Циркуляция естественная необходима в случае использования твердотопливного котла или печи с теплообменником.
2. Циркуляции принудительного типа. Для этого процесса необходимо наличие пары насосов и хорошего котла. Такая система увеличивает уровень поступаемого тепла на 25% или более, в зависимости от качества установкитруб и соблюдения необходимого уровня наклонна. Принудительная циркуляция может осуществляться только в случае наличия электричества, и использовать лучше только модели закрытого типа. В которых уровень избыточного давления составляет примерно 1,4 бар. Данная система чаще всего используется в случае установки электрического типа теплоносителя отопления дома или же газового.
3. Комбинированная циркуляция. К водяному отоплению дома подходит как комбинированная, так и естественная и принудительная циркуляция. При установкесвоими руками комбинированной, можно переключать циркуляцию по мере необходимости, смотрите по детальным фото. Например, в случае отключения электроэнергии переключить на естественную циркуляцию и т. д. Но, как и в предыдущих вариантах, стоит соблюдать правильный наклон труд при монтаже. И следить за работой котла. Такая система является отличным вариантом для твердотопливного вида отопления.

Выбираем радиаторы

Все необходимые фото для выбора радиатора, можно найти в сети. На современном рынке огромный выбор моделей радиаторов для водяного отопления для дома, какую же лучше всего выбрать? Чаще всего модель радиатора выбирается именно согласно ценовой категории.

Перед тем как выбирать радиатор для дома, правильным будет составить схему развода труб водяного отопления в вашем доме. Это необходимо, потому что не все радиаторы могут подойти к выбранной вами разводке труб, радиаторы могут иметь разное подключение и оказаться для вас бесполезными.

Составить схему водяного отопления дома для разведения туб для радиатора можно самому. Разводка труб для радиатора бывает двухтрубная, однотрубная или коллекторная, и содержать нижнюю разводку и в некоторых случаях верхнюю. Двухтрубная разводка, чаще всего применяется именно для установки водяного отопления радиатора.

Выбираем трубы

Для установки водяного отопления дома подойдут трубы из любого материала, каждый обладает своими достоинствами и недостатками. Если применяется естественная циркуляция, то лучше выбирать металлические трубы, их легче монтировать под углом, и они лучше выдерживают перепады температур.

Трубы из пластика и металлопластика, также легко укладываются под углом, но имеют значительный минус, они не выдерживает температуру в 95 градусов, что не подойдет в случае, когда используется твердое топливо.

Трубы из металлопластика являются самыми удобными в монтаже своими руками, с ними легко работать и процесс монтажа проходит очень быстро. В современном мире является популярным при установке водяного отопления в доме прокладывать именно пластиковые трубы, их монтируют методом сварки. Всё что нужно это приобрести специальный сварочный аппарат и уметь применять его по назначению.

Схемы разводки труб

Своими руками вполне можно составить схему развода труб циркуляции водяного отопления в доме, она может верхней или нижней, а также однотрубной, двухтрубной или коллекторной.

1. Однотрубный способ более эффективный, небольшой расход труб, но имеет значительный минус, тепло циркулирует неравномерно по приборам и к тому, же они очень трудно регулируются.
2. Двухтрубная схемаподразумевает большой расход труб, но в, то, же время тепло циркулирует равномерно по радиатору, помещение нагревается быстрее, и сам поток можно регулировать. Значительно снижается расход топлива, так оптимизируется топливный режим.
3. Коллекторная схемаразводки в доме, также хороша в использовании, она требует большой расход труб, но тепло распределяется быстро и равномерно, имеет предельно точную функцию настройки системы.

 Схема монтажа

Когда вы определились, какой тип циркуляции, радиатор и развода труб вам подходит, все это следует перенести на бумагу и нарисовать полную, детальную схему водяного отопления частного дома своими руками. В схеме указываются места, где будет установлен котел, радиатор, и прочее отопительное оборудование, а также необходимые для установки материалы.

Далее, следует самому провести нужные измерения, сделать замер труб и начертить окончательную схему для разведения труб и место установки радиатора. Подобную схему следует начертить для всех комнат в доме и одна смеха должна быть общая для всего дома в целом.

Для составления таких схем необязательно обладать серьезными навыками, все можно сделать самому, главное, чтобы в процессе установки по смехе было понятно, с чем соединять приборы и где их стоит монтировать, для правильной установки водяного отопления и радиатора.

Монтаж своими руками

Процесс монтажа водяного отопления своими руками состоит из нескольких обязательных процессов, это монтаж необходимых радиаторов, основного котла для обогрева, прокладка труб, их присоединение к общей системе.

1. Процесс установкиотопительного котла в водяном отоплении. Правильное место для монтажа котла следует выбирать исходя из расчетов, где расход отопления будет минимальный. Для газового и электрического типа следует выбирать место, где будет ввод  проводки и крепиться радиатор. А для котлов используемых твердотопливный вид отопления, выбирается место, где возможна установка дымовой трубы.
2. Монтажрадиаторов происходит где-то под окном или на входе в комнату. Процесс монтажа радиатора будет зависеть от масштабов крепительных материалов, выбранных для установки радиатора.
3. Процедура чертежа схем и прокладки разводки труб для циркуляции водяного отопления. Схему следует начинать с котла отвечающего за обогрев и далее следовать подготовленной предварительно схеме, использовать фитинги и другие необходимые приборы. Разводкабывает скрытая, когда труды прячутся за стеной или скрываются при помощи каких-либо отделочных материалов, либо же открытой, в случае, когда трубы оставляют на виду.

Стоит ли выполнять работы самостоятельно?

Если вы владеете минимальными техническими навыками и знаниями, а также фото и видео, то монтаж водяной системы отопления своими руками – это ваш вариант. Если частный дом имеет размеры, больше чем 150 м2, то лучше заказать все необходимые схемы планирования водяного отопления у профессионала. Составление чертежей, значительно упрощает процесс установки водяного отопления и помогает производить закупку нужных материалов.

При большом желании, наличии необходимого оборудования, материалов, схем и чертежей, вспомогательных видео и фото, у вас без проблем получится провести самому водяное отопление в своём частном доме. Большой сложностью в установке водяного отопления может оказаться работа с котельной. Она имеет очень сложную структуру и в случае неправильно составленной схемы, можно допустить ошибки, которые влетят в копеечку.

Больше всего внимания и осторожности при установке водяного отопления следует проявлять к участку возле котла, там довольно высокая температура, из-за чего очень важно установить все необходимые устройства правильно, чтобы их работа была максимально безопасной, для этого воспользуйтесь детальными фото и видео. Далее, подключить бойлер и распределительные узлы.

Если вы не уверенны, что вам по силу водяное отопление частного дома своими руками, то либо воспользуйтесь рекомендациями профессионала, либо, вообще, доверьте всю работу команде специалистов.

Как сделать горячую воду в частном доме | Сантехника. Водоснабжение. Канализация

Мы привыкли каждый день пользоваться горячей водой и с трудом представляем себе комфортную жизнь, если нельзя принимать теплую ванну или мыть посуду под краном, из которого течет струйка холода. Вода нужной температуры и в нужном количестве — вот о чем мечтает каждый хозяин частного дома.

Существуют различные варианты горячего водоснабжения (ГВС) в частном доме. Например, установка специального двухконтурного котла, в котором теплообменный блок обеспечивает тепловую сеть, а второй «занят» ГВС.Большой популярностью пользуется одноконтурная схема водогрейного котла, работающего в паре с накопительным водо-водяным теплообменником или бойлером. Другой вариант основан на водонагревателе горячей воды. Четвертый контур включает в себя множество проточных нагревателей для каждой точки подачи (часто используются в квартирах). Наконец, в дом можно подавать горячую воду от отдельного композитного водонагревателя, имеющего сердцевину (за счет системы подогрева теплоносителя) и дополнительное тепло (за счет электроэнергии). Какая бы схема горячего водоснабжения у вас ни была устроена, ясно одно: без надежного водонагревателя не обойтись.

Комплект котлов на отопление двух контуров и приготовление горячей воды с дистанционным управлением. Наиболее распространенная комбинация: газовый котел в паре с водой под давлением boylerom.My сегодня это приведет к бойлеру, выполненный в виде отдельного продукта, а не встроенный в котел и позволяющий обеспечить горячую воду три или больше людей, живущих в загородном доме. В качестве источника энергии эти устройства можно разделить на электрические, газовые и косвенные (с водяным охлаждением). Некоторые из них оснащены емкостью для нагрева и хранения воды и относятся к водонагревателям накопительного типа и другому потоку отопительной воды и являются проточными.

Проточный электроводо обогреватель ВЭД Э эксклюзив VAILLANT.

Накопительные (емкостные) электронагреватели

Сегодня на рынке их великое множество. Модели объемом от 150 до 1000 литров. Вы можете найти диски от фирм GORENJE (Словения), TATRAMAT (Словакия), GENERAL, ARISTON, BAXI, HEIZER, ISEA, LORENZI VASCO (Италия), VAILLANT, STIEBEL ELTRON, DIMPLEX, SIEMENS (Германия), WESTER (Великобритания), AUSTRIA EMAIL (Австрия) и другие.

Накопительный водонагреватель работает от термоса и представляет собой термоизолированную емкость (колбу) с нагревательным элементом (ТЭН) внутри и снаружи облицовки. Устройство снабжено ТЭНами контроля температуры и мощности. Очень важна хорошая теплоизоляция колбы: чем она толще, тем меньше энергии для поддержания температуры воды.

Фланец с ТЭНами для горизонтальной установки в водонагревателях накопительных.

Температуру можно регулировать в диапазоне от 7 до 85 ° С.Вода нагревается до заданного уровня, который затем автоматически поддерживается термостатом, при необходимости включая и выключая нагревательные элементы. Водонагреватели обычно защищены от замерзания, что предотвращает падение температуры воды ниже 5-7 °; С.

Накопительные водонагреватели делятся на открытые и закрытые (или безнапорные и напорные). Открытый-неограниченный можно использовать только вместе со специальным смесителем, закрывающим вход воды в водонагреватель по окончании розлива, и соответственно работают только одни водные точки.Поэтому объем цистерн, как правило, невелик (5-10 л). Такие устройства желательно устанавливать на даче, в гараже или мастерской, где горячая вода идет на диспенсер для воды или кухонную мойку, но для дачи не подходит.

Накопительный электронагреватель хорош для дачи, но его установка в коттедже имеет смысл только в том случае, если вдруг возникли перебои с водоснабжением.

Для эксплуатации в загородных домах, где проживает семья из 3-5 человек, больше подходят накопители закрытого типа емкостью 50-200 литров.Теплая вода вытекает из агрегата автоматически при открытии крана на одной из точек перекачки воды, а взамен получает порцию холодной воды. Чтобы нагретая вода не заменяла холодную, система обеспечивает равномерное перемешивание воды.

Водонагреватели электрические

горизонтальной конструкции удачно размещаются в труднодоступных уголках помещений.

Все емкостные нагреватели поставляются со стальной гильзой со специальным антикоррозийным покрытием внутри.У каждой фирмы есть свои секреты его изготовления. Компания ELECTROLUX, например, покрывает внутреннюю поверхность накопительного бака серии EWH тончайшей эмалью с добавками алюминия. Затем эмаль закаляется при высокой температуре и становится гладкой, как стекло, и в то же время достаточно пластичной. Это покрытие обеспечивает долгий срок службы и хорошую защиту от коррозии. Специальная эмаль используется в накопителях среднего размера (50-200 литров) серии Super Glass от ARISTON. Одной из последних разработок компании, реализованной в модельном ряду TI TECH Elite, стало внутреннее покрытие из титановой эмали.STIEBEL ELTRON предварительно обрабатывает сталь для хранения пневмоабразивным способом (без химического травления), а затем наносит специальное антикорное покрытие, способное выдерживать воду и пар на более чем двухслойную эмаль.

Для дополнительной защиты от коррозии в резервуарах со сталью используются магниевые антикоррозионные аноды, которые постепенно разрушаются, заполняются микротрещинами в эмали (обратная связь горячей воды и пара). Как устроен анод? От него по электрохимическому диапазону напряжений к местам возможных дефектов эмалевого покрытия направляется поток электронов.Также он имеет коррозионную стойкость в месте дефекта эмали. Срок службы магниевого анода зависит от его размеров и качества, а дешевый водонагреватель составляет не более 1 года, а лучше — от 2 до 3 лет. Чем длиннее анод, тем больше срок его службы (в некоторых моделях — около 7 лет). Если помнить о своевременной замене элемента, водонагреватель вполне способен прослужить 10 лет, не доставляя владельцу никаких проблем.

Однако замена магниевого анода и контроль его состояния — довольно трудоемкая и дорогая работа.Необходимо слить воду, демонтировать ТЭН и снять анод с его фланца. Если анод небольшой, эту процедуру нужно проводить два раза в год. Самостоятельно сделать это практически невозможно, так как демонтаж тэна влечет за собой повреждение прокладки. Придется позвонить в сервисный центр производителя устройства, что потребует дополнительных затрат на командировку специалиста, замену прокладок и, при необходимости, магниевого анода. Компания STIEBEL ELTRON решает проблему, устанавливая индикатор состояния магниевого анода, а анод использует особую конструкцию — он выходит из бака без деформации нагревателя и прокладок.

Накопительные водонагреватели закрытого типа требуют наличия так называемой группы безопасности — клапана, которая устанавливается на трубопроводе холодной воды и включает в себя предохранительный клапан, обратный клапан и редуктор (с давлением в системе водоснабжения 6 бар). Редукционный клапан снижает давление до нормального (3-4 бар), если водопроводная сеть превышена. Обратный клапан защищает устройство от опорожнения, если оно внезапно прекращает подачу. Таким образом, нагревательные элементы защищены от возгорания в случае возникновения аварийной ситуации.Поскольку вода при нагревании расширяется и давление внутри колбы растет, что может привести к выходу устройства из строя, то предохранительный клапан при необходимости должен открывать ямы и спускать воду в канализацию. Группы безопасности, как правило, в стандарт не входят, их необходимо приобретать отдельно. Сейчас многие производители (например, SIEMENS, STIEBEL ELTRON, VAILLANT, DIMPLEX) выпускают группы безопасности, собранные в одном устройстве, которое легко устанавливается при установке нагревателя. Баки водонагревателей изготавливаются с запасом и выдерживают давление до 10 бар.Большинство водонагревателей средней емкости (150 литров) можно закрепить на стене с помощью специальных кронштейнов.

Группа безопасности накопительных электронагревателей:
1. Воронка со сливным сифоном.
2. Предохранительный клапан.
3. Обратный клапан.
4. Редуктор давления.

Водонагреватель

среднего объема (100 литров) можно с успехом разместить даже в канализационной яме.

Немаловажную роль играет выбор мощности нагревателя, которая зависит от расхода греющей воды.Приборы экономии небольших объемов (до 50 л) обычно имеют мощность 2 кВт и питаются от сети 220 В (обязательно с заземлением, что необходимо как для безопасности, так и для правильного функционирования антикоррозийного анода). Некоторые модели баков объемом 5-30 литров от STIEBEL ELTRON VAILLANT снабжены сетевой вилкой и могут быть включены в «». заземляющий штырь У компании STIEBEL ELTRON есть довольно мощные устройства (1-4 кВт), рассчитанные на подключение к сети 220 В (а также 3-6 кВт на 380 В).Для обогревателей использовать большое количество энергии, что непрактично, так как вода будет нагреваться слишком долго.

Время нагрева можно рассчитать по упрощенной формуле: при мощности 1 кВт 860 литров воды нагревается на 1 °; C в течение 1 мин. Обычно обычные накопители энергии (2 кВт) нагревают воду объемом от 100 л до 65 °; C около 3 часов. Ускорить процесс можно, увеличив мощность инструмента. Так, компания VAILLANT предлагает навесные обогреватели VAILLANT (серия VEH exclusiv, объем от 50 до 150 л.с.) и уличные 200-400-литровые обогреватели, в которых помимо штатного режима доступна функция быстрого нагрева на удвоенной мощности.Это позволяет в короткие сроки восстановить подачу израсходованной горячей воды. А наличие режима нагрева воды в ночное время (по более низкому тарифу) дает возможность снизить затраты на электроэнергию. Аналогичные режимы есть и у нагревателей на DIMPLEX, SIEMENS и STIEBEL ELTRON. Недостаток приборов средней емкости (200 литров) в том, что после принятия душа запас горячей воды в баке останется, и следующей порции нагрева придется ждать долго. В результате желание принять ванну может выстроить все место в линию, что не слишком удобно.Так что лучше подумать об установке ТЭН большей емкости (200-600 литров).

Во многих современных емкостных электронагревателях предусмотрен ночной (по льготному тарифу) подогрев воды. Некоторые устройства, например SIEMENS и ELECTROLUX, можно переключить на экономичный обогрев, и днем ​​температура воды будет поддерживаться на уровне 55 ° C; C (при таком режиме практически не образуется в нем, а кроме того экономится время при последующем нагреве воды).

Для всех мощных устройств (от 2 до 4 кВт / 220 В и 6 кВт / 380) требуется собственная выделенная проводка, подключаемая к вашей машине. Целесообразнее провести отдельный кабель от земли и небольших обогревателей. Это касается всех устройств мощностью более 2 кВт. К обычной двухпроводной розетке их нельзя подключить.

При большом расходе горячей воды (до 1 м. ³ / ч) в уличном исполнении разумнее использовать водонагреватели комбинированные повышенной мощности.Эти модели производятся OSO (Норвегия), AUSTRIA EMAIL (Австрия), ARISTON, SIEMENS, UNITHERM, STIEBEL ELTRON, TATRAMAT, VAILLANT, DIMPLEX и др. Очень популярны баковые водонагреватели объемом от 200-600 литров (емкость 2-4 Вт / 220 или 6 кВт / 380) до 1000 л.

Накопительный обогреватель Напольный тип SHW-200S от STIEBEL ELTRON.

Конструкция позволяет устанавливать такие устройства в бойлер (бак водонагревателя) или нагреватель или теплообменник, благодаря которым в отопительный сезон можно будет использовать для нагрева ГВС тепловой бойлер, экономя электроэнергию.Летом, когда котел выключен, котел оборудован тэном, а горячая вода обеспечивается электрическим отоплением. В ассортименте комбинированных устройств AUSTRIA EMAIL, STIEBEL ELTRON, VAILLANT, REFLEX есть модели с двумя отверстиями — фланцевым и фланцевым нагревателями с теплообменником. Одновременная работа двух ТЭНов для сокращения времени приготовления воды. Но фланцевые соединения, как правило, не входят в стандартную комплектацию — их нужно покупать отдельно.

Встроенный теплообменник для установки на фланец под давлением водонагревателя подключен к котлу.

Емкостный водонагреватель EPC 100 на ЭЛЕКТРОННУЮ ПОЧТУ АВСТРИИ.

Как определить, сколько горячей воды нужно для дома? Сначала посчитайте количество точек воды. При этом необходимо учитывать, что каждый из них потребляет определенное количество воды (при температуре на входе порядка 60-65 ГВС ° С). Например, раковина в ванной в среднем расходует 3-4 л / мин, душ — 6-7 л / мин, смеситель на кухне — от 2 до 5 л / мин. Санузлов, кстати, может быть несколько, как хозяин, так и гостевой.Если в гостях есть раковина и душ, расход воды составит около 8 л / мин. Конечно, речь идет о воде, протекающей через смеситель, как об открытом, так и холодном кране. Предположим, вы хотите принять ванну. Средняя ванна имеет объем 150 л. Если ваш котел настроен на нагрев до 65 °; C вода будет разбавлена ​​примерно вдвое выше температуры примерно 40 ° C; C. Следовательно, на ванну на 160 литров потребуется 80 литров горячей воды, затем еще 20-40 литров на один душ, то есть на водолечение расходуется 100-120 л.

Конечно, днем ​​вода расходуется неравномерно. «Пиковая» нагрузка приходится на утро (купание, приготовление пищи, мытье посуды), середину дня (обед) и вечер. Конечно, вы можете лишь приблизительно определить свою предполагаемую потребность в горячей воде для бытового потребления. В расчетах используются усредненные данные с учетом привычек каждого отдельного жителя дома.

Примерное суточное потребление горячей воды на одного человека

Разместите розыгрыш	Объем воды, л	Температура полезная, & град; C	Объем воды при 60 °; C, L
Кухонная мойка	10-20	50	8-16
Ванна	150–180	40	90-108
Душ	30-50	37	15–27
Мойка	10-15	37	5-8
Шайба ручная	2-5	37	1-3

Потребность в горячей воде из расчета на одного человека л / день

Расход воды	Температура горячей воды		Удельный расход электроэнергии, кВт · ч на 1 чел.
	60 °; C	45 & град; C
Экономичный	10-20	15-30	0,6–1,2
Среднее значение	20-40	30-60	1,2–2,4
Большой	40-80	60-120	2,4-4,8

Электронагреватели накопительные

Цена.

Компания	Модель	L	Мощность кВт	, $
BAXI (Италия)	SV580	80	1,2	126
	SV510	100	1,5	142,1
	SV550 / R15	50	1,5	155,7
	SV580 / R15	80	1,5	178,2
	SV510 / R15	100	1,5	200,8
ARISTON (Италия)	SG 100 H	100	1,5	158
	SG 120	120	1,5	191
	SG 150	150	1,5	218
	SG 200	200	1,5	295
	TI 150 QB	150	2	370
	TI STI	200	3	749
	TI STI	300	3	832
	TI STI	500	3	1946
STIEBEL ELTRON (Германия)	PSH 50 Sl	50	2/220 B	232
	SH 80 A	80	2/220 B	512
	HFA 100 Z	100	2-4 / 220 B 2-6 / 380 B	705
	ШЗ 150 С	150	1.5-4.5 / 220 В 1,5-6 / 220	921
	SHW 200 S	200	2-4 / 220 В 2-6 / 380	1349
DIMPLEX (Германия)	САУ 200	200	2–6 220/380	1222
	САУ 300	300	3–6 220/380	1352
	ACS 400	400	3-6 20/380 В	1492
	ACH 100	400	1–6 220/380	633
VAILLANT (Германия)	VEH 100 классический	100	2	539
	VEH 80 классический	80	2	499
ОБЩЕЕ (Италия)	100 МГц	100	1,2	135
	МВ 140	140	2	180
	SVT 150	150	2,5	450
	SVT 200	200	2,5	550
SIEMENS (Германия)	DG80014	80	1/3/4/6	407
	DG80014	100

Схема отопления одноэтажного дома с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией теплоносителя

В наш век стремительно меняющихся технологий эту схему (также называемую гравитационным или гравитационным) отопления частного дома можно было бы считать морально устаревшей, если бы не ее простота, надежность и экономичность.Самотечная система отопления до сих пор широко используется при строительстве собственного дома и считается лучшим техническим и экономическим решением. Небольшое давление в сети ограничивает его объем, но для одноэтажного жилого дома эта схема очень эффективна и часто рассматривается как альтернатива отоплению с помощью насосных агрегатов.

Отопительный контур с естественной циркуляцией

В автономном отоплении одноэтажного или двухэтажного собственного дома допускается использование специальных незамерзающих антифризов, но не рекомендуется применять антифриз в системах с естественной циркуляцией теплоносителя.

Основные недостатки антифризов для использования в отопительном контуре естественной циркуляции:

• В отопительном контуре с естественной циркуляцией конструкции расширительного бака предусматривают контакт с окружающим воздухом. Антифризы быстро испаряются, загрязняя окружающую среду;
• Необходимость постоянного контроля за объемом теплоносителя и его периодического пополнения;
Антифризы
• обладают низкой теплоотдачей, что способствует небольшому отводу тепла радиаторами от охлаждающей жидкости при ее циркуляции.Это приводит к перегреву антифриза в контуре и в самом котле;
• Использование перегретого антифриза в замкнутом контуре способствует обильному образованию отложений внутри теплообменника, забивающим отверстия в трубках.

Наиболее оптимальным теплоносителем в схеме гравитационного типа для отопления одно- или двухэтажного жилого дома является водяной теплоноситель в силу его невысокой стоимости и доступности.

Естественная циркуляция в отопительных контурах

Основными функциональными элементами системы отопления с естественной циркуляцией жилого дома являются:

• Котел нагрева горячей воды;
• Расширительный бак, представляющий собой емкость для слива лишней воды, которая появляется при увеличении объема водяного теплоносителя в контуре при его нагреве;
• Трубопроводы для подачи горячей воды от котла к радиаторам отопления и возврата остывшей жидкости от радиаторов обратно в котел (для чего обратная часть системы отопления в быту называется обратной).Вместе они образуют замкнутый контур циркуляции теплоносителя;
• Радиаторы отопления.

При подогреве теплоносителя увеличивается его объем, избыток нагретой воды поднимается вертикально до расширительного бачка, в системе создается гидростатическое давление в зависимости от разницы в весе водяных столбов горячего (подающего трубопровода) и холодная (возвратная) вода.

Под этим давлением горячая вода течет из верхней точки теплотрассы (красная линия на схеме) к радиаторам отопления.Охлажденная в радиаторах вода по обратной магистрали (синяя линия) поступает на вход котла. Самотечная система отопления в одноэтажном или двухэтажном доме работоспособна только в том случае, если при монтаже предусмотрены уклоны горизонтальных участков трубопровода обогрева в сторону движения жидкости. Тогда теплоноситель сможет двигаться вниз под действием собственного веса с наименьшим гидравлическим сопротивлением.

Еще одним фактором, влияющим на движение жидкости, является давление циркуляции, обозначенное на рисунке буквой N.Чем выше разница уровней радиаторов и бойлера, тем быстрее в контуре движется вода.

В самотечных системах отопления расширительный бак не закрывается крышкой, поэтому эту систему часто называют открытой. Все воздушные заглушки из теплотрассы вытесняются в верхнюю часть контура, и там устанавливают емкость, открытую для контакта с атмосферой. Система, использующая герметичные резервуары, называется закрытой. В его составе используется помпа; по принципу действия он уже носит вынужденный характер.

Скорость относительно воды

При циклическом изменении температуры горячая вода находится в верхней части системы отопления, холодная влага перемещается по нижним трубам. Основной движущей силой естественного (без давления со стороны насоса) движения жидкости в контуре является давление циркуляции, которое зависит от соотношения высот котла и самого нижнего радиатора. На рисунке ниже представлена ​​графическая диаграмма возникновения циркуляционного напора h. Параметр h имеет постоянное значение для этого контура и не изменяется во время работы системы отопления.

Для создания оптимального давления котел отопления устанавливают с максимальной глубиной размещения, например, в подвале. В свою очередь расширительный бачок необходимо установить повыше. Часто ставят на чердаке дома.

Скорость циркуляции воды в контуре при установке самотечной системы отопления частного дома своими руками определяется следующими факторами:

1. Величина циркуляционного давления. Чем он больше, тем больше расход воды в теплотрассе;
2. Диаметры труб отопления.Небольшие размеры внутреннего сечения трубы обеспечат большее сопротивление потоку воды, чем трубы с большим диаметром. Для однотрубных или двухтрубных систем при самотечной разводке намеренно завышают размер труб до D на 32-40 мм
3. Материалы для изготовления контурных труб. У современных полипропиленовых труб гидравлическое сопротивление в несколько раз ниже, чем у стальных трубопроводов, поврежденных коррозией и покрытых отложениями;
4. Наличие поворотов в тепловой сети.Идеальный вариант — прямой трубопровод;
5. Обилие фитингов, переходников, стопорных шайб. Каждый клапан снижает давление.

Процессы естественной циркуляции очень инертны и протекают медленно. Время между розжигом котла и полной стабилизацией температуры в помещениях составляет несколько часов.

Схема

Схема

По способу подключения радиаторов отопления принято выделять две схемы установки контуров системы отопления: однотрубную и двухтрубную.

Для однотрубной монтажной сборки своими руками характерно последовательное расположение нагревательных приборов по цепи питания. Пройдя сверху через все радиаторы (красная линия), вода возвращается по обратной линии (синяя линия) в котел.

В двухтрубной схеме монтируются два раздельных циркуляционных контура. Один горячий теплоноситель течет, подводя тепло к радиаторам, по другому контуру — охлажденная вода направляется от радиаторов к котлу.

На рисунке ниже изображена двухтрубная система отопления для двухэтажного дома. Распределение теплоносителя (красная линия) по радиаторам начинается с максимальной высоты H, обеспечивающей необходимое давление циркуляции. Охлажденный теплоноситель (синяя линия) собирается в обратной линии и направляется на вход котла.

Самотечные системы отопления для частного дома впечатляют простотой устройства, удобством обслуживания и энергонезависимостью. У них нет насосных агрегатов, создающих дискомфорт для проживания своим шумом, отсутствуют вибрации, сопровождающие их работу.Безаварийный срок службы систем с естественной циркуляцией оценивается в полвека, так как в них отсутствуют электронасосы и средства автоматизации. В целом гравитационные схемы проигрывают системам принудительного отопления по ряду баллов:

• излишняя инерция вынуждает ждать несколько часов, пока контур не достигнет необходимого теплового режима;
• сложность монтажа, обусловленная необходимостью точных расчетов уклонов горизонтальных участков теплотрассы;
• отсутствие насоса ограничивает общую длину теплотрассы;
• постоянный контроль уровня охлаждающей жидкости в расширительном бачке.

Наиболее подходящей областью применения системы с естественной циркуляцией являются частные малоэтажные дома (1-2 этажа), площадью до 100 квадратных метров. м и горизонтальный радиус гравитационной цепи не более 30 м.

Схема отопления (с естественной циркуляцией) частного дома своими руками

Если вы решили оборудовать систему отопления для дачи или загородного дома, то нужно подумать об эффективности, максимальной надежности и удобстве работы.

Особенности компоновки

Если речь идет о принудительной циркуляции теплоносителя в трубопроводной системе, то в процессе проведения работ необходимо будет установить насос, который должен располагаться на участке теплотрассы.Благодаря такому взаимодействию можно будет обеспечить более быстрое и постоянное движение воды. В этом случае недостатком является стоимость установки дополнительного оборудования. Если вас интересует схема отопления (с естественной циркуляцией) частного дома, то в установке насоса не будет необходимости. Это связано с тем, что плотность горячей воды намного ниже, чем у холодной. За счет этого осуществляется выталкивание одной жидкости другой. Охлаждающая жидкость, двигаясь по трассе, отдает определенную часть тепла батареям, постепенно остывая.Возвращающаяся холодная жидкость выталкивает горячую и легкую воду обратно в трубы. Этот цикл повторяется постоянно. Процесс нельзя приостанавливать, пока котел не прогреется. При необходимости отопительный контур с естественной циркуляцией (это касается в первую очередь частного дома) можно в любой момент дополнить насосом, которым хозяева могут при необходимости быстро и равномерно обогреть жилище.

Основные положительные характеристики

Наличие насоса влечет за собой дополнительные затраты энергии.А его отсутствие, наоборот, позволяет неплохо сэкономить. Такие системы совершенно бесшумны и не вызывают лишних вибраций. Система отопления частного дома (с естественной циркуляцией) «Ленинградка» имеет ряд преимуществ, среди которых можно выделить уникальную способность к саморегулированию, очень длительную безотказную работу, которая составляет 30 лет, термическую стабильность и высокая ремонтопригодность.

Подготовка к работе

Если вы решили самостоятельно провести монтажные работы, то следует рассмотреть схему отопления (с естественной циркуляцией) частного дома.Путь будет содержать определенный набор элементов. Помимо прочего, он содержит: расширительный бачок, расположенный в самой высокой точке; трубопровод, который может быть одинарным или двойным; радиаторы отопления, а также котельное оборудование. Последний будет нагревать теплоноситель. Перед началом работы важно помнить, что скорость и сила, с которой вода будет двигаться через систему отопления, зависят от объема, веса и плотности горячей жидкости. Не менее важную роль играет и внутренний диаметр труб, от этого параметра зависит коэффициент сопротивления, а также высота установки радиаторов отопления по отношению к котлу.Мастер должен знать, что к горизонтально ориентированным трубопроводам предъявляются особые требования. Их необходимо устанавливать с обязательным уклоном, который составляет 5 миллиметров на метр, поворачивая трубы по ходу движения. Только так охлажденная вода будет стремиться к котлу. Схема отопления (с естественной циркуляцией) частного дома предполагает установку на пути теплоносителя меньшего количества элементов, которые смогли бы увеличить сопротивление.

Расчет мощности перед установкой

Если вы выбрали схему отопления частного дома с естественной циркуляцией, то перед тем, как приступить к обустройству системы, нужно определиться с мощностью котельного оборудования.Такие расчеты можно произвести любым из нижеприведенных методов. Первый предполагает использование объема, второй — площади. Мастер должен помнить, что каждый из этих вариантов позволяет получить лишь приблизительный результат в самых идеальных условиях. Если здание не утеплено, следует приобретать оборудование с небольшим запасом. Тогда как для энергосберегающих зданий в качестве значения мощности на квадратный метр достаточно будет принять цифру в пределах 60 ватт.

Определение вместимости по объему

Если вы будете реализовывать схему отопления частного дома с естественной циркуляцией, то наиболее точный расчет будет по объему отапливаемого помещения.Первоначально это значение следует определить умножением на 40 Вт. Следующим шагом будет добавление поправочных коэффициентов. Если речь идет о частном доме, а комната граничит с улицей сверху и снизу, то нужно результат умножить на 1, 5. Если есть комната, расположенная возле утепленной стены, значение следует умножить на 1,1. При наличии утепленной стены умножение производится на 1,3. Что касается каждой двери, выходящей на улицу, то к ним нужно добавить 200 Вт. Для окна нужно добавить 100 Вт, минимальное значение — показатель равный 70, коэффициент в каждом случае будет зависеть от размеров проема.

Определение мощности по площади

Если будет оборудована закрытая система отопления частного дома с естественной циркуляцией, то можно рассчитать мощность и площадь. Самый простой метод — определить мощность котла по рекомендациям СНиП. Подсчитано, что на 10 квадратных метров требуется 1 кВт мощности. Общую площадь дома нужно умножить на 0,1. Важно учитывать разные коэффициенты, каждый из которых используется для определенных территориальных зон.Например, для Крайнего Севера этот показатель может варьироваться в пределах от 1,5 до 2. Для средней полосы эти цифры варьируются, начиная с 1,2 и заканчивая 1,4. Если мы говорим о южных регионах страны, то коэффициент может быть равен 0,8-0,9.

Монтажные работы: двухтрубная система

Система водяного отопления частного дома с естественной циркуляцией может быть оборудована по двухтрубной схеме. Несмотря на то, что монтажные работы в этом случае более сложны, распространение получила именно такая схема.При его реализации жидкость будет двигаться по двум трубам, одна из которых будет проложена сверху, куда будет стекать нагретая вода; в то время как второй должен быть размещен ниже, туда потечет остывшая жидкость.

Технология работы

Если вы рассматриваете схему и особенности установки отопления (с естественной циркуляцией) частного дома, то можно использовать двухтрубную систему. Проведение этих работ требует соблюдения определенных инструкций. На первом этапе мастеру следует выбрать место, где будет располагаться блок хранения.

Над котлом монтируется расширительный бак, и вы можете соединить эти элементы между собой вертикальной трубой, которую после установки необходимо обернуть изоляцией. Примерно на уровне трети расширительного бачка нужно прорезать верхнюю трубу, предназначенную для транспортировки нагретой жидкости. Замеряем расстояние от верхней точки до пола, после чего подключаемся к проводке. Эти работы выполняются на высоте 2/3. Ближе к верху расширительного бачка прорвется еще одна труба, которая будет переливаться.С его помощью излишки будут убраны в канализацию. На следующем этапе трубы подводятся к радиаторам. Батареи необходимо подключить к нижней трубе, установка которой осуществляется параллельно с верхней.

Наконечник мастера

При установке системы отопления частного дома (с естественной циркуляцией) своими руками важно постараться максимально точно расположить трубы. В этом случае необходимо обеспечить оптимальный перепад высот между котлом и радиаторами.Первые необходимо монтировать под отопительными приборами, поэтому лучше всего приобрести напольный прибор, который будет удобно располагаться в подвале или в специальной нише.

Нюансы работы

Чердак необходимо утеплить. Если температура в нем чрезмерно низкая, то есть вероятность, что жидкость в трубах замерзнет. Важно придерживаться нескольких правил, одно из которых предполагает расположение верхней трубы с определенным уклоном, который должен составлять примерно 7 градусов.По возможности котельное оборудование следует располагать значительно ниже отопительных приборов. Посетив магазин перед началом работы, следует выбирать трубы из металла или полимеров. Внутренний диаметр изделия должен составлять 32 миллиметра. Балансировку двухтрубного отопления, если трубы были подобраны правильно, делать не придется. Однако необходимо будет установить дроссель на шланги к каждому радиатору.

Следует отметить, что на прокладку двух цепей уйдет достаточно большая сумма денег.На это у мастера уйдет много времени, но такая система эффективнее и предпочтительнее.

Однотрубная установка

Если вы будете прокладывать систему отопления для частного дома (с естественной циркуляцией), то желательно перед началом работ рассмотреть фото таких схем. Если вы решите использовать однотрубную систему, вы сможете снизить затраты на установку. В этом случае необходимо будет проложить только одну трубу. Система будет иметь циклический замкнутый контур, предполагающий размещение радиаторов параллельно основному кольцу.Разрывать его в определенных точках не требуется. Можно будет оборудовать каждый радиатор вентиляционным отверстием. Такое решение даст возможность избавиться от воздуха в каждой из отдельных секций. Для выравнивания температуры необходимо будет установить дроссели и термоголовки. Сегодня довольно популярна однотрубная закрытая система отопления. В некоторых случаях можно пренебречь наличием расширительного бачка, изолируя таким образом охлаждающую жидкость. Как известно, в форсированной системе скорость движения теплоносителя по системе трубопроводов зависит от производительности насосного оборудования.С естественной циркуляцией дела обстоят иначе. Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметров. Необязательно снабжать систему многочисленными витками, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать секции как можно более прямолинейными. С естественной циркуляцией дела обстоят иначе.Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметров. Необязательно снабжать систему многочисленными витками, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать секции как можно более прямолинейными. С естественной циркуляцией дела обстоят иначе. Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил.Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметров. Необязательно снабжать систему многочисленными витками, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать секции как можно более прямолинейными.

Рекомендации по работе

Аналогичная система отопления (с естественной циркуляцией) частного дома, схема которой предполагает наличие только одной трубы, комплектуется изделиями, внутренний диаметр которых может варьироваться от 32 до 40 миллиметров.Внутренняя поверхность труб должна быть максимально ровной, идеальной, единственный способ предотвратить скопление отложений, а вот металлические аналоги рассматривать вообще не стоит.

Заключение

Система отопления частного дома с естественной циркуляцией, без радиаторов, сэкономит вам много денег. Однако перед проведением этих работ стоит подумать о целесообразности их выполнения.

Система отопления с естественной циркуляцией

Обустраивая отопление небольшого загородного дома или коттеджа, в первую очередь думают об эффективности, простоте и максимальной надежности.Чаще всего встречается система отопления с естественной циркуляцией, отвечающая всем вышеперечисленным критериям.

Принудительная циркуляция теплоносителя по трубопроводам осуществляется с помощью рабочего насоса, который устанавливается на участке теплотрассы. Благодаря такому взаимодействию обеспечивается постоянное и быстрое движение жидкости. Недостаток — стоимость дополнительного оборудования.

Узнайте больше о естественном кровообращении.

Для оснащения системы отопления естественной циркуляцией насос не требуется.Плотность нагретой воды ниже, чем у холодной, из-за чего одна жидкость вытесняется другой. Охлаждающая жидкость, двигаясь по трассе, отдает часть тепла радиаторам и постепенно остывает, возвращаясь обратно и вытесняя более теплую и более легкую воду в трубы. Цикл повторяется снова.

Этот процесс нельзя остановить, пока котел не нагреется. Систему с естественной циркуляцией можно в любой момент оснастить насосом и запустить его по мере необходимости для равномерного и быстрого обогрева помещения.

Основные преимущества

Одно из преимуществ таких систем — экономичность. Затраты на установку и обслуживание сведены к минимуму.

Наличие помпы повлечет дополнительные расходы на электроэнергию. Его отсутствие, наоборот, даст возможность сэкономить. Такие системы совершенно бесшумны и не вызывают лишних вибраций.

Другие преимущества включают:

• Способность к саморегулированию
• Термическая стабильность
• Длительное время безотказной работы — 30 лет
• Высокая ремонтопригодность

Типовая схема

Если более подробно рассмотреть схему с естественной циркуляцией теплоносителя, то она будет содержать следующий набор элементов:

1. Расширительный бак, который находится на самой высокой точке
2. Радиаторы отопления
3. Трубопровод (двойной, одинарный)
4. Отопительное оборудование отопительный котел

Сила и скорость, с которой хладагент будет циркулировать через систему отопления, зависят от веса, объема и плотности горячей жидкости.Немаловажную роль играют внутренние поверхности труб, от которых зависит коэффициент сопротивления, и высота батарей отопления относительно котла.

К горизонтальным трубопроводам предъявляются особые требования. У них должен быть обязательный уклон около 5 мм на метр по ходу движения. Только в этом случае остывшая жидкость будет стремиться обратно в котел.

Надо постараться, чтобы на тракте теплоносителя было меньше элементов, способных повысить сопротивление.Многочисленная отсечные, ветвь и изломы должны быть компенсированы большим диаметром трубы.

Вас также может заинтересовать оригинальный способ обогрева производственных помещений.

Самостоятельный расчет мощности

Приступая к оснащению системы отопления с естественной циркуляцией теплоносителя, необходимо определить мощность установленного отопительного котла. Вы можете выполнить расчеты одним из двух методов:

1. По объему
2. По площади

Следует отметить, что оба варианта расчета дают приблизительные результаты в идеальных условиях.Если дом не утеплен, необходимо приобретать технику с небольшим запасом. В свою очередь, для энергосберегающих построек достаточно принять значение мощности 60 Вт на кв.

Самым точным считается расчет объема отапливаемого помещения. Для начала нужно вычислить это значение и умножить на 40 Вт. Введены следующие поправочные коэффициенты:

1. Для частного дома, граничащего с улицей сверху и снизу, рекомендуется результат умножить на 1.5
2. Если комната находится у утепленной стены, значение умножается на 1,1, у утепленной стены — 1,3
3. На каждую дверь, ведущую на улицу, прибавляется 150-200 Вт
4. На каждое окно добавляется 70-100 Вт, в зависимости от его размера

Самый простой метод — рассчитать мощность котла, рекомендованную в СНиП — по площади. Подсчитано, что на каждые 10 кв. м. Требуется 1 кВт мощности. Таким образом, общую площадь дома нужно умножить на 0.1.

Необходимо учитывать коэффициенты для разных территориальных единиц:

• Крайний Север — 1,5-2
• Средняя полоса — 1,2-1,4
• Южные регионы страны — 0,8-0,9

Выбор схемы подключения для систем с естественной циркуляцией

Существует огромное количество схем, по которым можно осуществлять естественное регулирование. Но все они разделены на 2 категории:

Несмотря на более сложный монтажный процесс, широкое распространение получила двухтрубная схема отопления с естественной циркуляцией теплоносителя.Жидкость транспортируется по двум трубам: одна проложена вверху и по ней течет нагретая вода, вторая внизу и течет охлажденная вода.

Для самостоятельного построения простого двухтрубного контура можно выполнить следующую инструкцию:

• Сначала выбирается место, где будет размещаться блок хранения
• Над котлом установлен расширительный бак, вместе они соединены вертикальной трубой, обернутой теплоизоляционным материалом
• На уровне 1/3 расширительной бочки вставлена ​​верхняя труба для транспортировки нагретого теплоносителя
• При измерении расстояния от пола до наивысшей точки необходимо сделать надрез в проводке на высоте примерно 2/3
• Ближе к верху расширительного бачка выходит из строя вторая труба — перелив, через которую излишки удаляются в канализацию
• Затем нужно провести трубы к радиаторам
• Батареи подключаются к нижнему водопроводу, прокладка которого должна быть параллельна верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальный перепад высот между радиаторами и котлом.Последние следует размещать ниже аккумуляторов, поэтому предпочтение отдается уличным приборам, которые размещаются в специальной нише или подвале.

Чердак надо утеплить. Если будет слишком холодно, возможно замерзание жидкости в трубах.

Рассмотрим еще несколько правил, которым нужно следовать:

1. Верхнюю трубу рекомендуется начинать с небольшим уклоном — 6-7 градусов
2. По возможности котел устанавливают намного ниже отопительных приборов
3. Необходимо выбирать трубы из металла или на основе полимеров с внутренним диаметром 32 мм

Балансировка двухтрубного отопления, если трубы подобраны правильно, не требуется.Тем не менее, дроссели должны быть установлены на соединениях с каждой батареей в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух цепей и время, затрачиваемое на работы.

Чтобы снизить затраты на установку, выберите вариант прокладки всего одной трубы. В этом случае получается циклический замкнутый контур, удовлетворяющий следующим условиям:

1. Радиаторы должны разрезать параллельно основному кольцу и не рвать его в определенных точках
2. Необходимо снабдить каждую батарею вентиляционным отверстием.Это решение предоставит возможность стравливать воздух в одной конкретной области
3. Для выравнивания температуры рекомендуется установить термоголовки и дроссели

Популярна закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость обращения?

Если в форсированной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, то здесь дело обстоит иначе.Для его увеличения необходимо придерживаться ряда правил:

• Оптимально подбирать запорную арматуру и следить за переходами диаметров труб
• Разнообразные повороты могут стать непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямыми

1. Наиболее подходящий внутренний диаметр трубы 32-40 мм
2. Внутренняя поверхность труб должна быть идеально ровной и не накапливать на себе отложения, изделия из стали не следует рассматривать

Устройство систем отопления с естественной циркуляцией требует определенной подготовки, навыков и знаний.Но чтобы оставаться уверенным в его работоспособности, стоит встроить помпу, включение которой произойдет в случае необходимости.

Схема отопления одноэтажного дома с принудительной циркуляцией: принцип работы и преимущества

Наличие в доме системы отопления — требование, ни у кого не вызывает сомнений. Но точки зрения, по каким принципам он должен работать, расходятся.

Возможны всего два варианта устройства системы отопления (СО).В первом случае теплоноситель движется по трубопроводам СО, подчиняясь основным физическим законам. Такие системы относятся к СО с ЭЦ (естественной циркуляцией). Во втором — схема отопления одноэтажного дома с принудительной циркуляцией (ПК) предполагает движение теплоносителя по системе за счет работы встроенного циркуляционного насоса.

Принципы работы СО Центр

Для лучшего понимания принципа работы этой системы следует сначала разобраться, как работает СО ЭК.Этот вопрос подробно рассмотрен здесь.

За счет интеграции циркуляционного насоса в такую ​​систему можно устранить большинство недостатков, добиться равномерного распределения горячего теплоносителя по всем нагревательным устройствам, тем самым увеличив эффективность СО и снизив расход топлива, необходимый для котел для поддержания заданных температурных параметров.

Система отопления с принудительной циркуляцией одноэтажного дома теоретически допускает возможность смешивания горячего и охлажденного теплоносителя.Но на самом деле этого не происходит, поскольку установленные модели циркуляционных насосов создают в линиях небольшие давления, не приводящие к перемешиванию.

Правильная регулировка скорости движения воды в системе позволяет с высокой степенью эффективности контролировать количество выделяемого тепла.

Кроме того, СО с ПК позволяет использовать радиаторы любого типа.

Преимущества, которые наличие насоса дает с ПК

• Нет ограничений по диаметру и материалам, из которых используются трубы, применяемые для монтажа ?? указанного типа;
• Это позволяет получить некоторую экономию на закупке материалов по более низким ценам, без потери качества работы смонтированной системы;
• Монтажные работы системы упрощены, так как нет необходимости выполнять верхнюю разводку и строго контролировать уклон трубопроводов;
• Отсутствие значительных перепадов температур в системе положительно сказывается на увеличении срока службы элементов и комплектующих ПК;
• Имеется возможность выполнения разводки коллекторного типа, что позволяет нагревать все радиаторы до одинаковой температуры вне зависимости от их удаленности от котла;
• Вы можете увеличить длину трубопровода до необходимой;
• Становится технически возможным интегрировать в компьютерный центр дополнительные устройства, например, теплый пол;
• Отопление одноэтажного дома с принудительной циркуляцией позволяет установить необходимую температуру, как во всем здании, так и в отдельных его помещениях.Напоминаем, что регулирование температуры в ЕС ЕС в принципе невозможно.

Недостатки системы

1. Система нестабильна, что, во-первых, увеличивает эксплуатационные расходы на оплату потребленной электроэнергии, а, во-вторых, отключение электроэнергии приводит к остановке насоса;
2. Работающий насос издает определенный шум, который нравится далеко не всем.

Схемы устройства отопления дома с принудительной циркуляцией.

При установке отопительного контура в одноэтажном частном доме он может быть выполнен в следующих вариантах: одно- или двухтрубный.В этом случае разводка может быть нижней или верхней.

Однотрубный СО ПЦ

Выполнена указанная система:

С горизонтальной разводкой в ​​тех случаях, когда ее обустраивают в небольших жилых домах или в производственных помещениях. Из основного стояка поступающая в него горячая вода распределяется по стоякам горизонтально, проходя по ним через все установленные радиаторы. Охлажденный теплоноситель по обратной магистрали возвращается в котел.

Важное требованием является оснащение всех радиаторов с клапанами для стравливания воздуха (Маевский краны), и установка запорных клапанов в начале линии подачи, которая позволяет контролировать температуру в помещении.

С вертикальной компоновкой. Трасса СО идет с верхних этажей на нижние. В одноэтажных домах без мансарды его не используют.

Двухтрубный SO PC

Схема системы отопления одноэтажного дома с принудительной циркуляцией при горизонтальной разводке может быть выполнена в трех вариантах:

• Коллекторная система;
• Associated CO;
• Тупик SO ПК.

В первом варианте каждый нагреватель подключается индивидуально, что способствует их равномерному нагреву.Но изначально это требует повышенного расхода труб на установку, а, следовательно, больших затрат на их покупку.

Связанные СО имеют одинаковые контуры циркуляции хладагента. это делает процесс регулировки температуры более простым и надежным, но увеличивает длину прокладываемого трубопровода. То есть опять лишние расходы.

В тупиковых системах каждый последующий радиатор по направлению потока воды находится дальше от котла, что увеличивает контур циркуляции теплоносителя и снижает эффективность контроля работы СО.

С вертикальной компоновкой. Отопление в одноэтажном доме своими руками по указанной схеме может выполняться с нижней или верхней разводкой.

В первом случае циркуляционный насос подает холодный теплоноситель с обратной линии в котел. От него — до питающей сети и далее по радиаторам. Охлаждаясь, вода через расширительный бак возвращается в котел.

Во втором случае магистральный трубопровод СО располагается над батареями отопления (чаще всего на чердаке), а обратка прокладывается на полу помещения или в подвале под потолком.Теплоноситель циркулирует от котла к подающей линии, оттуда к радиаторам, откуда по обратной трубе и через расширительный бачок перекачивается в котел.

Выбор циркуляционного насоса

Насосы

, в первую очередь, подбираются по таким параметрам, как создаваемый напор и мощность. Их необходимое значение предварительно рассчитывается с учетом размеров помещения, которое будет отапливаться ПК.

Схема отопления одноэтажного дома — виды отопления

В большинстве случаев у рядовых граждан частный дом ассоциируется с одноэтажным домом.Возможно, у нас до сих пор существуют стойкие стереотипы, а может, только что наступили кризисные времена, которые заставили нас задуматься не только о стоимости всех строительных материалов, но и о том, сколько нам будет стоить содержание дома. В связи с этим особую актуальность приобретает топливо, которое обеспечит нормальные условия проживания в частном доме. Без топлива сложно готовить и обогревать помещения. Еще на этапе создания строительного проекта хороший хозяин должен учесть все системы жизнеобеспечения. Одной из первых разрабатывается схема отопления одноэтажного дома.Хотя в определенные моменты жизни люди, которые большую часть жизни живут в частном доме, также сталкиваются с такой проблемой, как модернизация существующей системы отопления или ее полная замена. Будет полезно прочитать о системе отопления.

Виды топлива для систем отопления

Любая система отопления должна начинаться с выбора топлива. Это может быть торф, дрова, газ, уголь или жидкое топливо. В последнее время очень часто при устройстве отопления стали использовать отопительные котлы. Но самый экономичный вариант — газовый (подробнее о расчете тепла на отопление можно прочитать здесь).

Однотрубная система и ее конструкция

Конечно, конструктивное решение системы отопления во многом зависит от финансовых возможностей хозяина. На данный момент нет ограничений на техническую реализацию какой-либо системы. На рынке вы найдете материалы и оборудование для любого кошелька. Наиболее доступной и традиционной считается однотрубная система отопления одноэтажного дома с естественной циркуляцией. Вода здесь используется как теплоноситель.

Установка циркуляционного насоса может значительно повысить эффективность этой системы.Но это будет абсолютно необходимо только при обустройстве дома с большой площадью. Если речь идет о небольшом домике, то можно полностью обойтись без него.

Обращаем ваше внимание, что организация естественной циркуляции предполагает установку подводящего патрубка с уклоном 5 мм на каждые 2 м трубопровода.

Схема однотрубной системы отопления включает:

1. — Источник тепла, например отопительный котел.
2. — Трубопровод.
3. — Расширительный бачок.
4. — Элементы для подключения к радиаторам.

Типы однотрубных систем

Системы отопления однотрубные бывают звездообразные, коллекторные и лучистые.

Однотрубная система отопления одноэтажного дома функционирует довольно просто. Необходимо лишь определиться с материалами, а затем произвести небольшие расчеты на предмет теплопотерь дома.

Вода, нагретая от котла по входам и трубопроводам, попадает к отопительным приборам и, попав в радиаторы, отдает тепло.После этого остывший теплоноситель по той же трубе возвращается обратно в систему теплоснабжения. В самой высокой точке этого вида отопления, которая называется «горизонтальной», находится расширительный бачок.

При движении теплоносителя по трубопроводам через стенки приборов и трубопроводов выделяется тепло. Однотрубную систему отопления с естественной циркуляцией смело и без преувеличения можно считать наиболее экономичной в настоящее время.

Недостатком такой системы отопления является разница температуры теплоносителя в разных точках системы.В конечном радиаторе вода всегда будет намного холоднее, чем в ближайшем к котлу. Кроме того, однотрубная версия не допускает возможности перекрытия одной батареи; необходимо отключить сразу всю систему.

Схема отопления одноэтажного дома может предполагать и двухконтурную конструкцию. В таком варианте дом будет не только отапливаться, но и сразу же обеспечиваться горячей водой. Очень часто можно увидеть две параллельные одноконтурные системы.Один используется для отопления, а второй — для горячей воды. При этом не забывайте, что установка второго контура увеличит потребление энергии примерно на 25%.

Каким бы проектом вы ни хотели обогреть свой дом, самое главное — найти оптимальное соотношение между потерями тепла и потреблением энергии. Кроме того, нужно учитывать силовые характеристики котла отопления, а также КПД радиаторных батарей.

Схема отопления одноэтажного дома

Можно ли самостоятельно организовать отопление частного дома? Да, если у вас есть подробная схема подключения системы отопления.У вас минимальный опыт работы с конвейером? Тогда вы обязательно с этим справитесь. В этой статье будет проанализирована схема отопления одноэтажного дома. Дадим полезные советы начинающим частным строителям. Главное, чтобы система была отказоустойчивой и дешевой, тогда домашняя работа позволит сэкономить на найме профессиональных работников. Мы подробно разберем однотрубные и двухтрубные сети, а также изучим требования к отоплению частного дома.

Системные требования

Чтобы все работало надежно, необходимо соблюдать следующие требования:

• Отказоустойчивость.Этот параметр отвечает за работу системы отопления в любой мороз. В нем не должно быть чрезмерной теплоотдачи, так как это помешает нормальной работе системы в холодную погоду.
• Простота установки. Не все собственники могут позволить себе нанять профессионалов для проектирования и монтажа тепловой сети, поэтому нужно выбирать самые простые схемы отопления. Работа, сделанная своими руками, всегда приносит удовольствие.
• Отсутствие зависимости от энергии. Было бы здорово, если бы система могла работать с естественной циркуляцией.Обычно мастера устанавливают отопление с принудительной циркуляцией, но при этом система может работать и естественная, несмотря на снижение КПД.
• Прибыльность. Несмотря на то, что отопительный контур практически не влияет на КПД котла, мы рекомендуем сделать все возможное, чтобы добиться максимальной экономии тепла.

На фото котел, который продолжает работать даже после отключения циркуляционного насоса. Он функционирует в ограниченном пространстве.

Стоит сказать, что пункт «Нет зависимости от энергии» для электрокотлов неактуален, так как ни насос, ни котел без электричества не обходятся. Остальные предметы работают с таким агрегатом.

Однотрубная система: анализ цепей

Широкий выбор строительных материалов и сантехники позволяет подобрать проекты для владельцев частного дома с разным уровнем дохода. В первую очередь стоит рассмотреть вариант однотрубной системы, поскольку она считается наиболее доступной, особенно для одноэтажного дома.В однотрубной сети вода циркулирует естественным образом.

Схема выглядит следующим образом:

По возможности стоит установить циркуляционный насос. Это значительно повысит эффективность и результативность конструкции. Но если ваш дом занимает небольшую площадь, то этот агрегат для установки не требуется. Для обеспечения естественной циркуляции уклон основной трубы должен составлять 0,5 сантиметра.

Однотрубная система состоит из следующих элементов:

• Электропроводка.
• Трубопровод.
• Котел для нагрева воды.
• Расширительный бак.

Конструкция однотрубная имеет подвиды: балочная, коллекторная, звездообразная. Конструкция быстро выполняет свою работу, поэтому конструкция проста. Первым делом нужно выбрать материалы для сети.

Система работает следующим образом. Теплоноситель (вода) нагревается от котла, затем по трубам поступает в отопительные приборы. Далее охлаждающая жидкость переходит к радиаторам, которые забирают все тепло.Таким же образом возвращается теплоноситель в котел. Расширительный бак — крайняя точка однотрубной системы отопления.

На сегодняшний день такая конструкция считается самой экономичной для частного дома. У системы тоже есть несущественные минусы. Разница температур в разных точках — это первый недостаток. Например, в радиаторе вода будет намного холоднее, чем в бойлере. Второй недостаток — нужно заблокировать всю конструкцию, если нужно заблокировать хотя бы одну батарею.

Двухтрубная сеть

Для одноэтажного дома можно своими руками монтаж двухконтурной тепловой сети. Это более дорогой вариант по сравнению с предыдущей схемой, но при этом в доме всегда будет горячая вода. Суть двухконтурной системы такова: первый контур используется для обеспечения горячей водой, второй — для отопления.

Ниже приведен отличный пример двухконтурной сети, которую вы можете установить самостоятельно:

По периметру дома (в гостиной и под полом) два трубопровода — обратный и подводящий.Конвекторы, радиаторы и регистры используются в сети как перемычки, которые создают короткое замыкание. Хладагент имеет тенденцию циркулировать через нагреватели, расположенные ближе всего к циркуляционному насосу. Но мы должны убедиться, что удаленные приборы тоже нагреваются. Для этих целей устанавливаются ограничительные дроссели.

Что касается минусов данной системы, то их два:

1. Повышенный риск при размораживании без балансировки.
2. Большое количество трубопроводных систем, отрицательно влияющих на экономию.

Схема реализации для частного дома, установка

Несмотря на то, что водяное отопление с естественной циркуляцией имеет ряд недостатков, которые в основном связаны с его высокой инертностью, то есть медленным обогревом помещения, его все же очень часто используют для оснащения автономного газового или твердотопливного отопления в помещениях. частные дома и квартиры.

Это связано с преимуществами, которые имеет отопление с естественной циркуляцией по сравнению с принудительной прокачкой теплоносителя через систему отопления с помощью электронасоса.

Во-первых, такая система отопления несколько дешевле, потому что не требует покупки насоса, а во-вторых, она не критична к отключениям электроэнергии и всегда будет работать при включенном отопительном котле.

Однако его использование накладывает определенные ограничения на места установки котла и отопительных батарей, требует аккуратной укладки труб и более тщательного проектирования, так как при малейших ошибках в проекте или во время монтажа отопительной системы ее эффективность может стать намного выше. ниже.

Принцип работы системы отопления с естественной циркуляцией

Принцип работы такой системы предельно прост и основан на разнице плотности воды при разных температурах. При нагреве в отопительном котле горячая вода по трубе замкнутого контура поднимается вверх, а на ее место течет холодная вода, которая уже остыла в батареях отопления. Чем больше разница высот между верхней и нижней точками отопительного контура, тем эффективнее циркуляция воды в системе, что также зависит от соблюдения наклона труб для слива охлажденной воды от батарей в котел, для того, чтобы снизить сопротивление току воды в системе.

Особенности системы отопления с естественной циркуляцией

Если расчет естественной циркуляции и монтаж системы завершен, она сможет эффективно работать при работающем котле, но в некоторых случаях целесообразно установить насос через вентиль, который можно использовать во время отопления после перерыв для более быстрого обогрева помещений, особенно если контур системы имеет значительные габариты.

Стоит отметить, что возможность работы такой системы без насоса позволяет эксплуатировать ее без ремонта и обслуживания очень долгое время.Благодаря современным прочным компонентам системы отопления с естественной циркуляцией могут работать без вмешательства более 50 лет. Однако следует учитывать, что естественная циркуляция будет чувствительна к любому сопротивлению, поэтому рекомендуется использовать трубы большего диаметра по сравнению с трубами, применяемыми в системах отопления с принудительной циркуляцией.

Считается, что для эффективной работы такой системы отопления общая длина ее контура не должна превышать 30 м, однако это ограничение довольно условно и может быть значительно увеличено, надеясь, что на равномерное прогревание потребуется больше времени. до всех комнат в доме.Безусловно, большая инерционность такой системы является ее основным недостатком и для выхода на рабочий температурный режим может потребоваться несколько часов, однако этот недостаток полностью компенсируется ее простотой и высокой надежностью.

Для уменьшения инерции системы и повышения ее эффективности необходимо прокладывать все входные и выходные трубы для естественной циркуляции не строго горизонтально, а с небольшим уклоном, усиливающим поток воды. При этом в верхней части контура обязательно устанавливается расширительный бак, который является не только компенсатором повышения давления в системе и предполагает расширяющийся при нагревании «лишний» объем воды, но и собирает пузырьки воздуха. , что может вызвать образование воздушной пробки.

Эту систему по праву можно назвать саморегулирующейся, ведь когда в помещении холодно, аккумулятор быстрее передает тепло, вода остывает быстрее, а значит, скорость ее циркуляции в системе увеличивается. Когда комната полностью нагревается, циркуляция замедляется до минимума, что способствует экономии энергии.

Выбор материалов для монтажа системы отопления

Эксплуатационные характеристики системы отопления с естественной циркуляцией напрямую зависят от того, какие трубы и из какого материала она проложена.

Чем больше диаметр трубы, тем эффективнее будет работать система, поэтому рекомендуется использовать трубы диаметром 32-40 мм и более.

Многое также зависит от материала труб, например, если вы используете сталь, которая подвержена коррозии, шероховатость внутренней части трубы будет мешать нормальному потоку воды и уменьшать скорость ее циркуляции. Также следует избегать резких участков изменения диаметра, необоснованных резких изгибов труб, что непременно приведет к замедлению потока воды и снижению эффективности ее циркуляции.

Примерный расчет системы отопления

Стоит отметить, что хотя отопительный контур с естественной циркуляцией максимально прост, точно рассчитать его параметры достаточно сложно, так как в самой системе и в доме в целом может быть множество факторов, которые будут влиять на эффективность нагрева. Поэтому, какой бы метод расчета вы ни использовали, устанавливать отопление с естественной циркуляцией следует с некоторым запасом. При этом всегда можно более точно отрегулировать необходимую температуру в помещениях, изменив настройки автоматики котла.

На практике используются два метода расчета тепловой мощности, необходимой для обогрева, по площади и объему помещения, с использованием коэффициентов и поправок для учета теплопотерь.

Так, например, при расчете площади используется норма 1 кВт на 10 метров квадратного помещения. Причем для регионов с относительно теплым климатом используется коэффициент от 0,7 до 0,9, для северных широт 1,2–1,3, а для Крайнего Севера этот коэффициент выбирается в пределах 1.5–2. Считается, что высота потолка в комнатах составляет 2,5 м, что далеко не всегда верно, и если высота потолка разная, воспользуйтесь методом расчета объема.

Также к общей мощности на каждое окно добавляется еще 100 Вт, на дверь -200 Вт, наличие внешней стены добавляет еще один коэффициент в диапазоне 1,1–1,5. Однако учет всех этих параметров также не позволяет учесть все нюансы, влияющие на сохранение тепла, поэтому тепловая мощность берется с достаточно большим запасом.

Отопительные контуры с естественной циркуляцией

На практике обычно используются две распространенные схемы подачи теплоносителя в аккумуляторы:

• Двухтрубная система. В этом случае прокладывают два контура: контур подводимых труб горячего водоснабжения прокладывается под потолком или на чердаке, а контур, по которому отводится холодная вода от батарей, прокладывается на уровне пола. Каждая батарея подключена как к верхнему, так и к нижнему контурам. Схема наиболее эффективна и позволяет без дополнительных регулировок распределять тепло равномерно, однако ее стоимость намного дороже, а сложность монтажа выше.
• Однотрубная система с естественной циркуляцией. Эта схема на практике применяется гораздо чаще, особенно если речь идет об организации отопления одноэтажного дома. В этом случае замкнутый трубопроводный контур от расширительного бака, установленного вверху дома, например, на чердаке, до котла, установленного внизу, проходит на уровне пола под всеми батареями. В этом случае каждая батарея подключается снизу к трубопроводу общего контура в двух точках. На входе в аккумуляторную батарею по ходу течения воды желательно установить дроссель, с помощью которого можно регулировать подачу воды к каждой батарее, чтобы обеспечить равномерный нагрев как в непосредственной близости от расширительного бачка, так и в конце контура перед входом в котел.

Стоит отметить, что данная система отопления с естественной циркуляцией теплоносителя зарекомендовала себя во многих домах и более десяти лет исправно обслуживает своих хозяев.

Кроме того, система позволяет работать с отопительными котлами любого типа и строить недорогие, надежные и эффективные автономные системы отопления.

Выбор систем и оборудования, порядок работы

Как провести отопление в частном доме своими руками? Мы рассматриваем несколько схем отопления, основные преимущества которых — невысокая стоимость реализации и максимальная простота монтажа.

Конечно, при этом эксплуатационные расходы должны быть как можно ниже.

Воздушное отопление

Что это такое

Традиционно воздушное отопление относится к распределению горячего воздуха с помощью теплоизолированных рукавов от одного источника тепла. Мы расширим определение в рамках этой статьи и исключительно для себя: в этом разделе мы рассмотрим схемы, не требующие использования и проводки вокруг труб теплоносителя дома.

Что выигрываем

• Само отопление в частном доме обходится намного дешевле .Радиаторы и трубы не так уж и дешевы; на фоне стоимости системы отопления (даже если вы устанавливаете ее самостоятельно) разводка воздуховодов обойдется в сущие копейки.
• позволяет использовать более дешевый источник тепла. Для сравнения: печь-булерьян мощностью 12 киловатт можно купить за 14-16 тысяч рублей. Твердотопливный котел такой же мощности будет стоить как минимум вдвое дороже.
• Избавляемся от главного ужаса водяного отопления — вероятности размораживания системы при отрицательном охлаждении дома.Если нет контура с теплоносителем — дом можно смело оставлять без отопления на неограниченное время.

Обратите внимание: конечно, есть охлаждающие жидкости с низкой температурой замерзания. Однако они довольно дорогие; кроме того, некоторые из них (в частности, этиленгликоль) очень токсичны.

• Воздушное отопление легко совместить с вентиляцией. В этом случае дизайн помещения не испортит ни отопительный прибор, ни трубы. Кроме того, как мы увидим, в некоторых случаях можно использовать точечные источники тепла, не требующие прокладки магистралей.

Варианты реализации

Котел воздушного отопления

Какой будет источник тепла, зависит от того, есть ли в вашем распоряжении магистральный газ. В настоящее время это самый дешевый источник тепла. Цена на отопление дома площадью около 200 квадратных метров в течение месяца в этом случае составит всего около 2,5 — 3 тысячи рублей.

На втором месте по дешевизне — дрова. Третий — уголь. Если ваш выбор — дрова, оптимально использовать пресловутые булерьяны: очень легко отводить горячий воздух из трубчатых теплообменников, окружающих топку.

При большой площади дома или наличии участков воздуховодов с отрицательным уклоном применение принудительной циркуляции воздуха обязательно. Котлы воздушного отопления обычно комплектуются штатными вентиляторами; если вы используете булерьян или его кустарный аналог — обычные канальные вентиляторы проще всего установить в нижней части топки, для подачи воздуха.

Рекомендация связана с тем, что пластиковые вентиляторы просто не рассчитаны на температуру горячего воздуха на выходе из теплообменника: она может достигать 120 ° C при естественной циркуляции.Диммер не будет вмешиваться в цепь питания вентилятора: с его помощью вы сможете регулировать поток воздуха так, чтобы добиться его приемлемой и безопасной температуры.

Если нужно отапливать помещение с небольшим количеством внутренних перегородок, отопление в частном доме будет совершенно простым: печь или котел воздушного отопления могут нагреть всю свою площадь за счет естественной конвекции. Распределение воздуха не требуется.

Обратите внимание: установленный на первом этаже котел вполне способен обогреть утепленный чердак, если к нему ведет достаточно широкая внутренняя лестница.
Воздух поднимется естественным образом.
Вытяжная вентиляция (естественная или принудительная) в этом случае может производиться только на втором этаже.

На фото — котел воздушного отопления со снятой крышкой.

Газовые конвекторы

Еще одно отличное решение, если в доме не так много изолированных друг от друга комнат и у вас есть магистральный газ — инсталляция.

Что это такое? Компактная газовая горелка, которая использует уличный воздух и забирает туда продукты сгорания.Воздух в помещении нагревается стальным, чугунным или медным теплообменником.

Тепловая мощность обычного конвектора составляет от 1,5 до 6 киловатт, что вполне достаточно для обогрева помещения разумных размеров.

Установка довольно проста:

• Газ в комнате . Самое простое решение — кислородный шланг в пустотелом цоколе; для разводки можно использовать и кабельный канал достаточного размера.
• В наружной стене с коронкой просверливается отверстие под коаксиальный воздуховод..
• Отображает фактическую трубу для забора воздуха и вывода продуктов сгорания . На нем снаружи установлена ​​решетка — диффузор.
• Сам конвектор подвешивается на стену. . Горючая стена рекомендуется для дополнительной защиты оцинкованного листа, но это рекомендация, а не обязательная мера безопасности.

Аппараты оснащены простым реле с термопарой, которое останавливает поток газа при выключенной горелке.Стоимость устройств этого типа всего от 6000 рублей, что соответствует цене биметаллического радиатора с аналогичной теплоотдачей.

Как потратить отопление в доме отдыха, где нет магистрального газа? Все просто: те же газовые конвекторы отлично работают и на сжиженном газе, и на баллонах.

Конечно, стоит учесть два нюанса:

1. Киловатт-час тепла, вырабатываемого при сжигании баллонного газа, будет намного дороже, чем при наличии газопровода.Однако с любым масляным радиатором или электрическим конвектором такая схема все же выигрывает с точки зрения эффективности.
2. Баллон лучше спрятать в комнате в нише или навесном шкафу. Просто из эстетических соображений.

Электричество

Конечно, отопление электричеством можно использовать как для нагрева воздуха, так и для воды, о чем мы поговорим позже. Однако мы сознательно вынесли его в отдельный раздел, потому что хотим коснуться не совсем традиционного подхода к отоплению электричеством.Тепловые пушки и электрокотлы останутся вне нашего внимания.

Сравнительно недавно стали распространяться системы электрического отопления, которые позволяют значительно снизить затраты на отопление. Если у вас достаточно электроэнергии, вы можете воспользоваться одним из предложенных решений.

Пленка теплый пол

Представляет собой диэлектрическую пленку с нанесенными на нее медными проводниками. Две медные шины на краях полотна соединены большим количеством тонких дорожек, напыленных на пленку с высоким электрическим сопротивлением.Необходимо подать питание на контактные клеммы — и пленка начинает нагреваться.

Типовая электрическая мощность — от 150 до 220 Вт на квадратный метр. Понятно, что для нагрева эта мощность избыточна; он нужен только для быстрого прогрева напольного покрытия. Регулировка температуры осуществляется выносным термостатом; благодаря ему реальная средняя потребляемая мощность не превышает 60 Вт на м2.

На чем мы экономим? Как и любой теплый пол, эта пленка нагревает воздух именно там, где требуется тепло — над полом.В верхней части комнаты температура будет намного ниже; средняя температура в помещении также понизится. Простое снижение средней температуры на 2 градуса обеспечивает около 20 процентов экономии тепла.

Пленка выгодно отличается от водяного теплого пола и нагревательных матов тем, что ее можно укладывать не в стяжку, а непосредственно под финишное покрытие — линолеум или ламинат.

Инфракрасный обогрев

Нагревательные устройства могут служить инфракрасными обогревателями — вольфрамовые спирали в кварцевых трубках или относительно низкотемпературные (70-90C) керамические панели.

Большая часть тепла от нагревателей передается не конвекцией, а тепловым излучением. Он нагревает все предметы в полушарии, к которой повернуто устройство.

Что мы получаем в результате?

• При потолочном монтаже распределение тепла идентично половому отоплению: и напольное покрытие, и все горизонтальные поверхности нагревают и нагревают воздух. Под потолком, где не нужно тепло — холодная зона.
• Кроме того, в непосредственной близости от устройства кожа человека становится теплой.Ощущение вовсе не субъективное: тело ведь тоже нагревается лучистым теплом.

В результате температуру в помещении при сохранении комфорта жителей можно снизить до 15-16 градусов. Как это влияет на энергопотребление — уже говорилось.

Как провести отопление в частном доме, если вы выбрали инфракрасное отопление? Это просто. Инфракрасные обогреватели монтируют так, чтобы покрыть радиацией всю площадь жилища.

Требования к электропроводке стандартные: не более 15 А на квадратный миллиметр сечения.

Совет: лучше начинать с 8 ампер на квадратный миллиметр. В этом случае гарантированно не нагревается проводка при пиковых нагрузках.

Кондиционер отопление

Если предыдущие два метода использования электричества дают выигрыш в два-три десятка процентов по сравнению с электрическими котлами, то отопление с помощью тепловых насосов в 3-4 раза экономичнее.Секрет прост: электричество расходуется не на выработку тепла, а на его транспортировку из низкопотенциального источника — почвы, воды или воздуха.

Тепловые насосы, однако, довольно дороги, и мы договорились обсудить недорогие системы отопления в рамках этой статьи. Но давайте запомним одну очевидную вещь: обычный бытовой кондиционер — это все-таки простейший тепловой насос, работающий по схеме воздух-воздух!

Понятно, что отопление с помощью кондиционирования имеет несколько ограничений:

• Если комнаты изолированные, вам нужно будет смонтировать кондиционер в каждой из них.
• Решение только для зоны с теплым климатом. Лучшие модели недорогих инверторных кондиционеров способны работать при -25; большинство — при -10-15 градусах.
• Тепловая мощность на ватт потребляемой мощности уменьшается при понижении температуры на улице.

При температуре наружного воздуха -6 в доме поддерживались вполне комфортные 20С. Средние ежемесячные затраты на электроэнергию составляют примерно 800-1500 рублей в зависимости от погоды. Место действия — Крым, Украина.

Водяное отопление

Как провести отопление в частном доме, если ваш выбор — классическая система водяного отопления?

• Наиболее экономичные в порядке убывания газовые конденсационные, традиционные газовые и твердотопливные котлы.
• Reinforced отлично подходят для автономного отопления. полипропиленовые трубы при последовательной разводке и трубы из сшитого полиэтилена — у балки.
• Идеальные отопительные приборы — это дешевые и отлично обогреваемые алюминиевые радиаторы.
• Система отопления комплектуется группой безопасности — манометром, расширительным баком и предохранительным клапаном. монтируется вдоль теплоносителя перед котлом.
• Для одноэтажного дома оптимальна Ленинградка — контурное кольцо по периметру дома, параллельно которому встраиваются радиаторы. Как провести отопление в двухэтажном доме? Розливная подача разбавлена ​​контуром второго этажа, обратная — первым. Радиаторы подключаются к соединяющим их стоякам.

Внимание: при такой схеме балансировка (выравнивание температуры стояков) необходима с дросселями.

• Автоматический воздухоотводчик установлен в верхней части контура.

Заключение

Как вы понимаете, в рамках статьи мы описали далеко не все варианты реализации недорогого отопления. Хотите узнать больше? Информацию вы найдете в видео, прикрепленном к статье.

Как провести отопление в частном доме: теория и практика

Как бы хорошо не утеплился дом, в наших климатических условиях без искусственного обогрева не обойтись. Ведь зимой в любом случае будут потери тепла, и их нужно восполнять. Жильцы Многоквартирные дома Выбирать особо нечего, отопление обычно «включено» и мало что можно изменить. Но в частном секторе проблемы проектирования и внедрения системы отопления возлагаются на домовладельца.Этот владелец будет заниматься ее управлением и обслуживанием. С одной стороны, это обуза: даже если будут приглашены специалисты, придется разобраться, как провести отопление в частном доме, как система укомплектована и функционирует. Но также очевидно, что есть огромный плюс, ведь застройщик сам выбирает вариант, наиболее подходящий для его условий: вид топлива, нагревательный прибор, способ разводки.

Принцип работы системы водяного отопления

Есть системы, в которых воздух действует как теплоноситель или нагревается непосредственно в помещении.Речь пойдет о конструкциях, в которых используется жидкий теплоноситель (чаще всего вода), поскольку их отдает предпочтение подавляющее большинство наших соотечественников. Принцип работы довольно прост: котел нагревает воду, вода движется по замкнутому контуру из труб, через поверхности радиаторов отдает тепловую энергию воздуху в комнатах, вода остывает и уходит обратно в помещение. бойлер — цикл повторяется много раз.

Циркуляция — краеугольный камень водяного отопления.

Конструкция водяного отопления

Все системы жидкостного отопления имеют аналогичный набор элементов:

1. Нагревательное устройство. Как правило, это бойлер. Но и из кирпича можно построить дровяную печь с водяной рубашкой или камин с теплообменником. Топливо для теплогенератора можно использовать любое, начиная от электричества и заканчивая дизельным топливом (в основном все зависит от его доступности для конкретного объекта). Если есть возможность подключить к магистральному газу — это будет лучший вариант по соотношению «цена / практичность».«
2. Отопительное оборудование. Чаще всего используются радиаторы (чугунные, алюминиевые, биметаллические). Во многих случаях хорошим решением будет создание водяного пола с подогревом. Также можно провести отопление в частном доме с помощью конвекторов, которые питаются от водопровода.

Теплый пол и радиаторы без проблем могут «ужиться» в одной системе отопления.

Трубопровод в виде петли для транспортировки теплоносителя. Существует множество схем укладки труб, выбор зависит от общестроительных факторов и общей конструкции системы отопления.

Вспомогательное оборудование. Циркуляционные насосы используются для слива воды в трубы. Запорные и регулирующие клапаны (краны, клапаны, терморегуляторы) позволяют сбалансировать теплопередачу, чтобы распределять тепло качественно по всему дому. Расширительные баки необходимы для сброса избыточного давления в случае необходимости. В закрытых системах для регулирования давления используются предохранительные клапаны.

Характер циркуляции теплоносителя

Жидкость в системе отопления может циркулировать естественным или принудительным образом.Оба метода имеют свои достоинства и недостатки, их выбор существенно влияет на функциональность системы:

• Принудительная циркуляция осуществляется электронасосом, который устанавливается на обратном или подающем трубопроводе. Повышенное давление в замкнутой системе позволяет качественно обогревать большие дома, в том числе несколько уровней, при этом температурный режим будет очень легко регулировать.
• Естественная циркуляция (гравитационная система) возникает из-за того, что нагретая и охлаждаемая вода различается по плотности.Это открытые системы с нормальным давлением; устройства, не зависящие от электричества, здесь не используются. Такой вариант хорошо подходит, если электроснабжение в поселке нестабильное или отсутствует.

Гравитационные системы часто дополняются циркуляционным насосом, подключенным через байпас (параллельно). Так получится эффективное универсальное отопление, которое в случае обесточивания коттеджа тоже будет работать

Особенности монтажа отопления в частном доме

Так как в доме всегда сложно провести отопление, без проектирования невозможно начать.Планы и планы на бумаге — это только видимая часть айсберга, ощутимый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом потеряет зимой. Затем разрабатываются чертежи системы и производятся гидравлические расчеты, которые помогут правильно выбрать оборудование, подобрать сечение труб и способ разводки. Естественно, специалистам стоит ломать голову над такими проблемами, а застройщик в это время может заниматься другими вопросами, например, получать разрешения на подключение к газовой магистрали.

Грамотный расчет поможет рационально распределить тепловые характеристики котла по всем помещениям. Всегда учитывается местное гидравлическое сопротивление и расход теплоносителя.

Что нужно для подключения газового котла

Требуемая мощность нагревательного устройства определяется на этапе проектирования. Котел должен обеспечивать достаточно тепла, чтобы компенсировать его потерю через ограждающую конструкцию здания. Ориентируйтесь на показатель 1 кВт мощности на каждые десять квадратных метров площади застройки в условиях средней полосы Российской Федерации.Конечно, речь идет о доме с хорошей теплоизоляцией.

Примечание! Котлы могут обеспечить не только отопление помещений, но и горячую воду для бытовых нужд. Решить ее можно двумя способами: купить двухконтурный прибор или установить накопительный бак косвенного нагрева в системе с одноконтурным котлом.

Бак косвенного нагрева не имеет нагревательных элементов, температура воды повышается за счет змеевика-теплообменника, подключенного к нагревателю.

В частных домах под отопительные приборы при необходимости оборудуют отдельное помещение — котельную, где помимо теплогенератора есть еще и вспомогательные элементы. Это может быть особенно актуально, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции должен быть установлен в яме в самотечной системе при размещении на первом этаже. Отметим, что современные настенные модели компактны и красивы, их можно установить в любом помещении, например, на кухне.

Для подключения газового котла необходимо позаботиться об электроснабжении и водопроводах (холодоснабжение, исходящее горячее водоснабжение) к нему. Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то необязательно проводить трубу через перекрытие на крышу, для газовых котлов с турбонаддувом можно использовать коаксиальный дымоход, проходящий через внешнюю стену.

Примечание! В помещении, где находится котел, необходимо установить датчик утечки газа.

Как монтировать трубопроводы

Трубы соединяют радиаторы с котлами, как правило, мы можем наблюдать некое подобие дерева, где основной контур, как и ствол, выполнен большего диаметра, а от него к радиаторам идут более тонкие трубы для подключения. В сложных системах могут использоваться трубы 3-4 диаметров, что дает возможность подавать теплоноситель в разном количестве в разные части системы, при этом сразу экономится на материалах, а на энергии — в процессе эксплуатации.

На этой диаграмме показана градация диаметра, обычная для частных домов.

Выбор материала для труб отопления

Металлические трубопроводы отличаются прочностью и линейной стабильностью при нагревании. Обычная сталь в последнее время используется редко, поскольку она слишком подвержена коррозии, и в таких трубах быстро накапливаются отложения. Нержавеющая сталь и медь на порядок практичнее, но разработчиков вполне понятно, что их отпугивает дороговизна материалов, а также сложная технология сборки таких трубопроводов.

Полимерные трубы

намного проще монтировать, во многом из-за этого особой популярностью стал полипропилен, который паять научились практически все домашние мастера. Трубы из сшитого полиэтилена собираются на пресс-фитингах; Для этого необходимо специальное дорогостоящее оборудование, но его можно взять в аренду — сама технология не сложная. По физическим свойствам нечто среднее между образцами из металла и полимера представляет собой металлопластиковую трубу, которая собирается на резьбовых соединениях.

Для соединения труб из сшитого полиэтилена потребуются тиски для прижатия фитинга и плоскогубцы для расширения трубы.

Пластиковые трубы дешевле металлических, они более прочные и имеют меньшее гидравлическое сопротивление. Из недостатков — большее тепловое расширение полимеров, опасность механических повреждений.

Примечание! Для создания систем отопления необходимо использовать полипропиленовые трубы с внутренним армированием. Это может быть дополнительный фольгированный конверт (перед пайкой он очищается по краям) или внутренний слой из стекловолокна.

Несколько способов провести трубы отопления в коттедже

Первое, что нужно выбрать — это наличие / отсутствие раздельной подачи и обратки. По этому принципу различают следующие виды:

• Двухтрубное отопление имеет раздельную подающую и отдельную обратную трубу. Здесь радиаторы легко регулируются и не зависят друг от друга, система хорошо справляется со своими задачами в доме любого размера.
• Однотрубный обогреватель имеет только одно кольцо (выполняет функции как обратного, так и приточного).Он несколько дешевле, но использовать его желательно только в небольших домах, где мало обогревателей. Главный потребительский недостаток подобных конфигураций — последний радиатор заметно холоднее первого.

В двухтрубных системах каждый радиатор питается от носителя приблизительно одинаковой температуры.

Трубопроводы отопления могут проводиться как по полу (скажем, в стяжке или между лагами), так и в зоне перекрытия (в том числе на чердаке).Если отопление будет собрано аккуратно, трубы будут хорошо смотреться, даже если они проложены открытым способом на стенах.

В частных домах практически всегда реализуется горизонтальная планировка. Вертикальные схемы с верхним розливом (подводящая труба, выходящая из котла, поднимается и тянется вверху здания), где есть стояки, могут применяться в коттеджах в несколько уровней, но они требуют больших капитальных вложений.

Утеплители в системе отопления частного дома

По традиции для теплообмена мы используем радиаторы, которые обычно монтируют под окнами.Здесь они взаимодействуют с холодным воздухом, спускающимся из оконных проемов, и создают конвективное движение воздушных масс.

В зависимости от метода обвязки характеристики радиатора будут различаться.

Чем больше площадь поверхности радиатора, тем больше тепла он может отдать. Собрав радиатор из разного количества секций, мы сможем изготовить отопительный прибор необходимой мощности. Но производительность аккумулятора зависит еще и от материала, например, наиболее производительными считаются алюминиевые и биметаллические модели.

Примечание! Для регулировки теплоотдачи радиаторы оснащены специальными приспособлениями. Им можно управлять вручную, но есть и автоматические устройства, которые изменяют интенсивность воздуховода, реагируя на температуру воздуха в помещении.

Есть несколько вариантов обвязки радиаторов. Если в основном используется боковой подвод, если нужно провести отопление в квартире со стояками, то диагональное и нижнее подключение более характерно для частного сектора, где распространена горизонтальная разводка.Диагональная обвязка хорошо зарекомендовала себя с большими батареями. Нижний наименее эффективен среди других типов, но в закрытых системах с циркуляционным насосом работает хорошо и к тому же наиболее удобен для монтажа.

Примечание! Если выбрана однотрубная система отопления, то она будет намного эффективнее и функциональнее, если радиаторы будут подключены параллельно трубопроводу. Это единственный способ сбалансировать систему.

Для реализации параллельного включения оставьте участок основного кольца, по которому будет проходить охлаждающая жидкость, даже если краны на нагревателе полностью закрыты

О том, как правильно обогреть в частном доме, можно говорить долго, но все же многие важные нюансы останутся в тени.Между тем цена ошибки здесь слишком высока, а мелочей просто не существует. Именно поэтому мы настоятельно рекомендуем максимально использовать помощь профессионалов, особенно при проектировании и обвязке оборудования.

: схема отопления частного дома своими руками

http://teploguru.ru

Проведение отопления в частном доме — серьезная комплексная задача, которая включает в себя множество этапов и работ. Это проектирование и выбор конкретной системы отопления, выбор оборудования и расходных материалов, закупочные и монтажные работы, испытание давлением и настройка системы.Мы хотим рассказать, как провести отопление в частном доме.

Подготовительный этап

Проектирование

На подготовительном этапе необходимо решить самые частые и серьезные вопросы: рассчитать количество тепла, необходимого для отопления, определить тип системы, характер теплоносителя проводка, тип теплоносителя и многие другие важные проблемы.

Здесь следует учесть все возможные нюансы, такие как:

• Климатические особенности региона .Это средние и пиковые температуры, направление и сила ветра, режим осадков и т. Д .;
• Характеристики ограждающих конструкций, кровли и фундамента, а также уровень теплоизоляции стен и герметичности дверей и окон;
• Варианты бесперебойного энергоснабжения . Перед тем, как проводить отопление в частном доме, следует выяснить, как обстоят дела на энергетическом рынке вашего региона, так как выбор и конфигурация всей системы отопления сильно зависит от вида используемого топлива;
• Примерный режим работы дома зимой .Эпизодически-краткосрочный режим предъявляет несколько иные требования, чем постоянный;
• На этапе проектирования необходимо учесть и учесть всю возможную экономию. и использование различных, в том числе альтернативных источников энергии.

Важно!
Проект составлен по установленным нормам СНиП и ГОСТ с учетом всех перечисленных нюансов.
Делать расчеты и графический дизайн должен грамотный специалист с соответствующим образованием.

Здесь мы хотим сделать несколько оговорок.

Возможно, прозвучат банальные вещи, но их необходимо сказать:

1. Проект — один из важнейших и ответственных этапов работы, а игнорирование дизайна — лучший способ испортить все мероприятие на корню. ;
2. Большинство владельцев волнует, в первую очередь, качество монтажа, но не следует забывать, что самые дорогие и непоправимые ошибки — это ошибки проектирования;
3. Если у вас нет технического образования и опыта расчетов, то эту работу лучше доверить профессионалу.Если вы хотите работать самостоятельно — для этого есть много других возможностей. Экономия в этом случае рискованна и чревата серьезными потерями средств.

Важно!
Хорошо разработанный проект должен включать в себя полный расчет системы, спецификацию оборудования и материалов, графическую часть (общие и специальные чертежи, показывающие пути разводки радиаторов и расположение устройств), пояснительную записку, смету, аксонометрическую диаграмма.
Титульный лист должен иметь печать проектной организации и подписи ответственных лиц.

Выбор типа системы

Выбор типа системы отопления — не менее важный шаг, который можно отнести к дизайну. Мы выделили этот этап, так как именно здесь возникает много вопросов.

Итак, давайте разберемся, какие системы отопления вообще бывают:

• По роду компоновки — однотрубная, двухтрубная и коллекторная .Первые дешевле и проще, но нагрев будет неравномерным и КПД ниже, вторые позволяют обогревать площадь быстрее и равномернее, а третьи — самые эффективные, но и самые сложные и дорого;
• По типу теплоносителя — водяной, паровой, воздушный, электрический . Как правило, в частных домах используют водопровод и / или электричество. Водные контуры хорошо известны всем нам, а электрические системы состоят из конвекторов и обогревателей.различные дизайны;
• По способу движения теплоносителя — с естественной или принудительной циркуляцией . Подавляющее большинство современных систем работают по принципу принудительной циркуляции, поскольку он намного эффективнее и экономичнее.

Важно!
Самый популярный и распространенный вариант — двухтрубная или коллекторная система с теплоносителем и принудительной циркуляцией.
Такой выбор продиктован рядом объективных причин.

В качестве охлаждающей жидкости использовать водопроводную воду или антифриз. Использование антифриза повышает надежность работы и снижает коррозионную нагрузку на трубопровод, однако требует правильного расчета параметров насоса и правильного выбора материалов для труб и отопительных приборов.

Важно!
Использование двухтрубных и позволяет регулировать подачу тепла в каждом отдельном контуре или радиаторе.
Это дает возможность организовать гибкую и экономичную систему управления.

Выбор материалов и оборудования

Котлы

Для системы водяного отопления использование котла обязательно. Котел — это силовая установка, в которой при сжигании топлива нагревается теплоноситель.

Современный рынок предлагает следующие типы котлов:

• Газовые. Использовать магистральный газ или сжиженный газ в баллонах;
• Твердое топливо. Они используют дрова, уголь, топливные брикеты, пеллеты, отходы деревообрабатывающей промышленности, торф, солому, сухостой и т. Д.;
• Дизель. Используются жидкие нефтепродукты — дизельное топливо, дизельное топливо, бензин, различные виды масел, мазут и др .;
• Электрический. Работайте от электроэнергии, используйте ТЭН или электродный принцип нагрева.

Самые выгодные газовые котлы. Если ваш участок подключен к газопроводу, то ваш выбор очевиден: газ в несколько раз дешевле других видов топлива, его использование максимально удобно и эффективно.

Газовое оборудование относительно недорогое, его установка также не вызывает затруднений, единственная проблема — необходимость разрешения и участия специалистов газовой службы при подключении агрегата к газопроводу.

Если ваш дом не газифицирован, то стоит обратить внимание на твердотопливные котлы. Это второй по цене агрегат после газа.

Самый экономичный и удобный газогенератор или пиролизный аппарат. Они позволяют топить дом на одной закладке дров примерно на 8-10 часов, что избавляет от ночных дежурств в котельной в зимние холода.

Недостатками твердотопливных устройств являются необходимость ручного управления, ручной подачи топлива, ручной очистки камеры сгорания и дымохода.Также понадобится сухое помещение для хранения дров, доставки дров на объект и меры пожарной безопасности.

Электрокотлы самые удобные и технологичные, они позволяют полностью автоматизировать их работу. К тому же они безопасны, экологически чисты, не образуют золы, сажи, дыма и других отходов. Недостаток — очень высокая цена на электроэнергию.

Дизельные установки являются самыми дорогими в эксплуатации, так как стоимость углеводородной энергии чрезвычайно высока.Также следует учитывать стоимость доставки, хранения и подачи топлива в бак котла. Отопление дизельным топливом — самый дорогой и нерациональный вид организации отопления жилья.

Трубы и радиаторы

Когда у нас есть проект, по которому мы выбрали отопительный котел, можно переходить к выбору отопительных приборов и труб, по которым будет циркулировать горячая вода.

Самые распространенные и распространенные стальные водопроводные трубы. О них сказано достаточно, напомним только, что они прочные, надежные, но боятся коррозии, зарастают отложениями и довольно сложно монтируются.

Если вы планируете делать отопление в частном доме своими руками, стоит обратить внимание на пластиковые трубы. Эти материалы отличаются простотой монтажа, малым весом и отсутствием коррозии.

Самые популярные трубы из полипропилена и сшитого полиэтилена, последний считается более надежным и качественным, но и стоимость их значительно выше. Монтаж стыков осуществляется пайкой или холодным фитингом, что намного дешевле и проще в работе своими руками, нежели сварка стальных или медных труб.

Также следует отметить возможность проводки труб под полом, за цоколем, внутри стен в пазах и т. Д. Изделия из сшитого полиэтилена можно гнуть и замуровывать без смотровых люков. Современные варианты пластиковых труб полностью подходят для использования в системах отопления.

Важно!
При выборе пластиковых труб обязательно уточняйте, что вам нужны трубы для отопления.
Отличаются наличием арматуры, составом и структурой, предназначены для транспортировки горячих веществ под определенным давлением.

Нагревательные устройства для водопровода бывают нескольких типов:

• Радиаторы чугунные или стальные;
• Стальные плоские панели;
• Алюминиевые или биметаллические трубчатые конвекторы.

Батареи отличаются высокой надежностью и хорошими характеристиками. Они наиболее распространены и знакомы каждому, кто хоть раз бывал в советской городской квартире.

Сварные панели из листовой стали — наименее эффективный и надежный вид.Они обладают довольно низкой производительностью и быстро приходят в негодность из-за коррозии и дефектов конструкции.

Конвекторы из алюминия или комбинации алюминия и антикоррозийной стали являются одними из самых качественных и эффективных отопительных приборов.

Модели из чистого алюминия подходят для небольших локальных систем с высококачественной охлаждающей жидкостью и хорошо функционирующей системой. Для условий централизованного питания или высоких нагрузок следует приобретать биметаллический вариант.

Важно!
При выборе биметаллических устройств важно найти оригинальные изделия известных фирм.
Если технология не обслуживается или используются некачественные материалы, то эксплуатировать такие батареи опасно.

Заключение

Строительство системы отопления — сложная, многоэтапная задача, и от качества выполненных работ на каждом этапе зависит успех всего мероприятия.Мы рассмотрели общую процедуру, если вас интересуют подробности — вы можете найти все необходимые материалы на нашем сайте, включая видео и пошаговые инструкции.

Одноконтурная водяная схема теплого пола в частном доме. Выбор схемы подключения теплого водяного пола в квартире

ПРО Один из вариантов теплого пола — полы с водяным подогревом. В таких устройствах в качестве теплоносителя используется нагретая вода, которая циркулирует по трубопроводу.Греется с помощью. При проектировании, ремонте и замене отопительных приборов необходимо знать схемы подключения водяных теплых полов в частном доме. Подробнее в материале ниже.

Схема водяного пола

Составными частями механизма теплого пола являются элементы обогрева пола. Выбирая схемы подключения водяных полов с подогревом в частном доме, стоит учитывать, что данная конструкция имеет слоистую структуру.

В оборудовании устройства необходимо выделить следующие элементы:

• Бетонная плита или другой черновой пол является основным слоем.

• Теплоизоляция — это защита от неправильного распределения тепла.

• Бетонный раствор.
• Полы.

Полезная информация! Толщина всей конструкции должна быть в пределах 7-15 см.

Особенности технологии монтажа

Устройство теплого пола — идеальное решение для помещений площадью более 20 кв.метров В малогабаритных помещениях сложно прокладывать водоводы, поэтому в них рекомендуется делать электрические конструкции.

Традиционно схемы подключения водяных полов с подогревом в частном доме проектируются в стяжках. Это необходимо из-за повышенной нагрузки, необходимой для защиты трубопроводной системы. Кроме того, трубы должны соприкасаться со стяжкой, которая выполняет функцию нагреваемой поверхности.

Водопроводы монтируются с помощью специальной сетки, монтажных листов пенополистирола или пластин с пазами.Подготовленное основание покрывают гидроизоляционной пленкой. При установке на изоляционный слой кладется арматурная сетка, поверх которой монтируется трубопровод. Прежде чем приступить к монтажу труб, необходимо произвести расчет оборудования, чтобы обеспечить необходимую теплопередачу с учетом потерь. Трубопровод к раме крепится хомутами. Также поверх магистралей устанавливается армированная стяжка.

Полезная информация! В квартирах с большим количеством жильцов запрещается установка такой конструкции от централизованного отопления.При установке отдельного источника тепла требуется специальное разрешение.

Статья по теме:

Из этой публикации вы узнаете о нюансах использования ТП под плитку, тонкостях монтажа, плюсах и минусах разных типов полов

Схемы подключения

Соблюдение правил монтажа влияет на распределение тепла в окружающем пространстве. В такой конструкции горячая вода движется по трубам, нагревает прилегающие поверхности и одновременно охлаждает.Поэтому все схемы подключения водяных полов с подогревом в частном доме начинаются от стен и продвигаются по выбранной системе к выходу или к центральной части.

Существуют следующие схемы расположения этажей:

• Система улитки предполагает укладку труб по спирали. При этом при последующем обороте конструкция сужается к центральной части. В этом случае линия прокладывается свободно через ряды, чтобы оставить место для труб в противоположном направлении.При спиральной конструкции обеспечивается равномерный обогрев помещения, а также пониженное гидравлическое сопротивление. При этом производится меньший расход труб. К недостаткам схемы следует отнести сложность монтажа.

«Улитка»

• Змейка — это прокладка автомобильных дорог по наружным стенам в виде петель. Затем трубы монтируются волнистой линией в обратном направлении. Монтаж труб в виде змейки несложен в конструкции.К недостаткам можно отнести скачки температуры из-за частого шага укладки.

«Змейка»

• Комбинированная схема — это комбинация двух систем. Такой дизайн подходит для помещений с холодными поверхностями стен. Элементы имеют форму петель, но на некоторых участках имеют форму прямого угла. Схема монтируется так, чтобы подводящий патрубок располагался ближе к внешним стенам. Для лучшего прогрева внешних зон применяется уменьшение шага установки труб.

Статья по теме:

В отдельной публикации вы узнаете, как произвести грамотный расчет. требуемая мощность, длина и шаг трубопровода, циркуляционный насос и др.

После проведения расчетов по выбору оптимального шага между витками, а также определения мощности котла и приобретения коллектора подключаются выбранные схемы подключения водяных полов с подогревом в частном доме:

• Концы линий подключаются к коллектору.

• Установленный регулятор температуры и насос, расположенный между котлом и коллектором.

• Система подключена к котлу.

• Проверяет правильность конструкции сборки.

Внутри системы запускается жидкость и включается котел. Если все сделать правильно, полы через полчаса прогреются.

Полезная информация! Тип схемы установки водяных полов в частном доме зависит от способа отопления и геометрических форм помещения.Основной нагрев осуществляется с помощью спиралей и двойных петель, а дополнительный нагрев осуществляется с помощью одинарных петель.

Электросхемы

Если конструкция подключена к котлу, необходимо будет рассчитать его мощность. Его значение должно быть выше мощности теплых полов на 18-20%. По контуру обязательно монтируется группа безопасности, что также может предполагать наличие расширительного бачка.

Линия, идущая от котла, соединяется с коллекторным устройством.Устанавливается в подготовленный шкаф. Магистраль, выходящая из коллектора, монтируется на необходимом участке по выбранной схеме, а обратный трубопровод подключается к обратному коллектору. Если монтируются разные ответвления, то коллектор оснащается определенным количеством входных отверстий.

При принудительной циркуляции жидкости на участке от котла до коллектора монтируются насосно-смесительные агрегаты для перекачки воды. Температура в системе контролируется автоматическими механизмами и датчиками.

Важная информация! Запорная и регулирующая арматура между магистралью и коллекторами должна быть установлена ​​в обязательном порядке. Это сделано для того, чтобы в случае ремонта можно было перекрыть кран.

Применение теплообменников

Схемы подключения водяных полов с подогревом в частном доме часто дополняют теплообменником. Это устройство, заменяющее теплоноситель в конструкции полов и системы отопления.

Важной функцией оборудования является передача энергии от теплоносителя, находящегося в централизованном стояке, к воде, которая движется по трубопроводу для обогрева полов.Аналогичный обмен осуществляется и с газа на воду. Благодаря механизму теплообменника отопление не зависит от системы центрального отопления. Установка устройства имеет много преимуществ. При этом не происходит снижения уровня напора водных потоков и температуры. Это не доставляет неудобств соседям по дому.

Видео: установка теплого пола своими руками

После монтажа схем перекрытий и перед монтажом стяжки конструкция проверяется на исправность и всевозможные утечки.В этом случае проверка выполняется разными методами.

Система испытывается на специальном оборудовании, в нее вводится воздушная смесь. При этом давление повышается до 4 бар. Этот метод помогает определить даже малейшую протечку.

Проверка также выполняется путем заполнения системы жидкостью под определенным давлением. При этом за полчаса его значение не должно уменьшиться более чем на 0,6 МПа. Через пару часов он не должен упасть более чем на 0.02 МПа при постоянной температуре внутренней жидкости.

При подключении системы к котельному оборудованию используются различные коллекторы. Система запускает насосное оборудование и автоматические механизмы для контроля различных параметров.

Электросхемы водяных полов в частном доме разработаны в соответствии с расчетным потреблением энергии и ее потерями через ограждающую конструкцию здания. При этом следует учитывать, что общая нагрузка зависит от способов утепления, материала и толщины стен, а также от перекрытий и количества дверных и оконных проемов.В каждом контуре рекомендуется установить циркуляционные насосы для балансировки теплого пола. Также при оформлении дверных и оконных проемов необходимо учитывать высоту конструкции. напольное покрытие.

Выбор подходящей системы укладки помогает создать уют и комфорт теплых полов. Преимущество этого оборудования — возможность поддерживать установку на малой мощности в течение всего года. В этом случае можно отключить большую часть контуров. Запуск производится при наступлении холодов.

Если частный дом невозможно подключить к магистрали централизованного теплоснабжения, единственное решение для собственника создать комфортную атмосферу в своем доме — устройство автономной системы отопления. Раньше выбор приходилось делать только в пользу радиаторного отопления. Сейчас рынок предлагает большое количество альтернативных решений.

Один из самых популярных вариантов — установка системы теплого пола. Под этим подразумевают такой вариант отопления, при котором нагревательные элементы расположены под полом.Находясь в рабочем состоянии, они излучают тепло, которое аккумулирует поверхность напольного покрытия, а затем отдает в помещение, нагревая тем самым воздух в нем.

Водяной теплый пол: что это?

Если подробнее поговорить об устройстве такой системы, то выделим основные элементы, входящие в ее состав:

В качестве напольного покрытия для устройства такой системы обычно используются следующие материалы:

• линолеум;
• ламинат;
• Плитка керамическая.

Если в качестве материала напольного покрытия была выбрана керамическая плитка, необходимо использовать материал толщиной до 30 мм. Если хозяин помещения решил застелить пол ламинатом, то необходимо под него стелить подложку. Если этого не сделать, покрытие не будет защищено от высыхания. В том случае, если используется линолеум, то необходимо использовать качественный материал , так как при нагревании он может выделять в воздух токсичные вещества, опасные для здоровья человека.

В зависимости от типа устройства водяные полы могут различаться трех типов:

• полистирол;
• деревянный;
• бетон.

При установке третьего теплого пола обычно создается бетонная стяжка. Сначала укладывается слой теплоизоляционного материала. Затем поместите арматурную сетку. Далее идет укладка и фиксация труб, которые ставятся по контурам. Когда это будет сделано, необходимо залить эту конструкцию бетоном.Под устройством стяжки принято понимать заливку бетонной смеси и последующее выравнивание пола. Для выполнения этой задачи специалисты используют специальные технологии.

Если пол деревянный, для укладки труб использовать лаги или использовать деревянные рейки . Также можно штабелировать специальные модули ДСП, в которых уже есть готовые каналы для укладки труб. Укладку слоя теплоизолятора следует производить между трубами. Обычно в качестве теплоизоляционного материала используется пенополистирол или выбирается минеральная вата.Сверху кладут алюминиевые пластины. После завершения монтажа происходит размещение полиэтилена или специального картона.

При укладке водяного теплого пола из пенополистирола сначала кладут слой утеплителя. Поверх него укладывают плиты из полистирола. В них уже есть пазы для труб и установлены теплораспределительные пластины. Следующим действием выполняют укладку слоя материала , обеспечивающего влагопоглощение. На завершающем этапе монтажных работ выполняется укладка финишного покрытия.

Полы с подогревом от центрального отопления

В настоящее время в городских домах с централизованным отоплением запрещено устраивать полы с водяным подогревом. Их создание приводит к тому, что нагрузка на систему отопления увеличивается, что больше рассчитано в конструкции дома. Чтобы не было проблем с отоплением при использовании водяного теплого пола, в следует устроить принудительную циркуляцию. . Только в этом случае такую ​​систему можно успешно внедрить в доме.Это означает, что необходимо приобрести и установить насос и смесительный узел.

Эта работа достаточно сложная, поэтому не каждый хозяин с ней справится. Также невозможно подключение к горячей воде при установке теплого пола. Это может вызвать охлаждение воды, когда она проходит по трубам, проложенным под полом. В результате соседи могут не получить горячую воду. желаемая температура. Только в индивидуальных домах строители предлагают устройство специальных стояков , с помощью которых можно подключить систему отопления теплый пол.Поэтому в квартирах установка теплого пола — сложная задача. Такая система отопления — лучший вариант для частного дома.

Достоинства и недостатки «теплых» полов

Как и в случае любой системы отопления, водяные полы имеют определенные недостатки:

• если для их устройства будет использован некачественный материал, то при эксплуатации он может пробить трубу;
• Стоимость монтажных работ такой системы отопления достаточно высока.К тому же его установка довольно трудоемка.

Возможность создания таких полов предоставляется только на этапе строительства коттеджа или частного дома. Работы по установке такой системы обходятся дорого, если монтаж инженерных систем в доме уже произведен.

Наряду с недостатками водяного теплого пола есть и преимущества:

• операционные расходы заметно ниже. Обслуживание системы теплого пола стоит в 2 раза меньше, чем электрический вариант такой системы отопления;
• Если говорить о соблюдении санитарных требований экологичности такой системы, то с этой позиции водяной теплый пол абсолютно безопасен для хозяина.

Вы можете сравнить характеристики водяного теплого пола с электрическим вариантом, чтобы понять всю привлекательность такой системы отопления:

Когда в доме есть электрические полы с подогревом, эта система отопления генерирует электромагнитное излучение , которое может нанести некоторый вред здоровью человека.

Чтобы обеспечить эффективность отопления с помощью такой системы, необходимо перед началом работ провести правильные расчеты мощности.Они должны быть максимально точными. Если это требование не соблюдается, то в процессе работы системы обогрева произойдет плохой отвод тепла кабеля или будет затрачена энергия. Также может возникнуть опасность возгорания и перегрева.

Однако необходимо учитывать такие моменты:

• задача по установке электрического теплого пола обойдется довольно дешево;
• в эксплуатации, эксплуатация такой системы отопления довольно проста. Для этого используется термостат , выполняющий все функции, обеспечивающие поддержание заданной владельцем температуры;
• при устройстве электрического теплого пола отпадает необходимость в сложных системах и конвекторах;
• Порядок монтажа такой системы теплого пола довольно прост.Сделать все работы можно при обычном домашнем ремонте.

Как установить водяной теплый пол своими руками?

Даже если вы никогда не сталкивались с установкой подобной системы отопления, вы легко сможете установить ее у себя в квартире. Главный момент — необходимо строго соблюдать все этапы технологии монтажа. Кроме того, следует использовать качественные материалы.

Технология устройства водяного пола

Приступая к этим работам, необходимо предварительно избавиться от чернового пола или удалить старые покрытия с бетонной стяжки.Новый пол, который будет устроен позже, будет на 7 см выше нынешнего уровня. Это следует учитывать.

Если вы решили устроить в ванной теплый пол своими руками, то старый необходимо удалить. бетонная стяжка. Под этим элементом часто располагается слой гидроизоляции или керамзита. Не снимайте их, если они в хорошем рабочем состоянии. На их основе сразу можно выполнять устройство новой бетонной стяжки.

Если в квартире еще проложены металлические трубы , их следует заменить изделиями из полипропилена .В этом случае на стыках не появится ржавчина. Но не стоит заменять трубы, если система теплого пола подключена к центральному отоплению.

Будьте особенно внимательны при выборе места подключения к системе отопления. Если в какой-то момент возникнет необходимость его снять, то на месте воссоединения придется установить радиатор отопления.

На стояке горячей воды необходимо подключить тройник к крану. В этом случае труба теплого пола может быть подсоединена к одной трубе , а шланг — ко второй.Он соединит смеситель и систему ГВС.

Гидроизоляция и стяжка

Для надежной защиты водяного пола от протечек следует позаботиться о создании качественного гидроизоляционного слоя. В качестве основы нужно использовать специальную пленку. Обычно используется жесткая пленка ПС на пластинах или рулонный полиэтилен.

Самый главный момент, о котором не стоит забывать — удалить весь мусор с поверхности . Только после того, как это будет сделано, необходимо переходить к самому фильму.

Под стяжкой принято понимать фундамент, на который в дальнейшем будет укладываться пол. Устраивать его не нужно, если на опорных плитах осталось старое покрытие. Если вы решили его оформить, то не стоит забывать, что его создание приведет к увеличению уровня пола.

Устройство стяжки своими руками

Сначала необходимо разметить уровень стяжки с помощью строительного уровня. В зависимости от полученных в ходе работы параметров необходимо рассчитать запас труб , который вам понадобится на следующих этапах работ.Расставить маяки нужно так, чтобы их было видно. Если устройство теплого водяного пола своими руками производится в небольшом помещении, то в этом нет необходимости. Далее идет укладка из подготовленных стройматериалов. Затем выполняется выравнивание цементного раствора по маякам. После высыхания уложенной стяжки необходимо разметить места расположения труб. Схема прокладки трубопровода должна быть определена заранее, чтобы закупить нужное количество материала и не переплатить.

При определении разводки труб теплого пола следует учитывать следующие требования:

• прокладку труб своими руками нельзя производить там, где будет располагаться мебель;
• между трубами должно быть расстояние не менее 40 см. Расстояние от стены должно быть не менее 25 см;
• под окнами должна быть прокладка трубы, отходящей от стояка;
• тепло следует отводить подальше от поверхности труб внутри помещения.Для этого необходимо в конструкции устроить специальный экран. Будет Достаточно поставить утеплитель , который имеет внешний слой фольги. Для его закрепления необходимо использовать металлический скотч.

Для устройства теплого пола лучше всего использовать бесшовные трубы из металлопластика. Лучшим выбором станут изделия диаметром 20 или 25 мм. Следует знать, что с увеличением диаметра трубы увеличивается уровень пола. Использовать полипропиленовые трубы для устройства теплого пола не стоит, так как они намного хуже отдают тепло по сравнению с изделиями из металлопластика.Кроме того, эти изделия отличаются низкой теплопроводностью.

При установке необходимо соблюдать заранее разработанную схему укладки. Если есть необходимость создать изгиб, то следует использовать пружину подходящего диаметра. Это убережет трубу от повреждений. В итоге по окончании работ следует закрепить систему, а на поверхности сделать бетонную стяжку. Чтобы он был надежно закреплен, лучше всего использовать специальный крепеж из пластика.Когда монтаж трубы завершен, можно переходить к подключению системы к стояку.

Часто бывает, что частный дом не удается подключить к системе центрального отопления. В такой ситуации лучшим решением будет использование теплого пола. Задача его устройства не так уж и сложна и хозяин дома может выполнить работу самостоятельно. Самое главное — знать технологию монтажа, а в процессе монтажа использовать качественные материалы. Это позволит вам грамотно выполнить устройство водяного теплого пола, что обеспечит его длительную работу и тепло в вашем доме.

Полы с водяным подогревом — отличный вариант для обогрева помещений как от централизованного, так и от автономного источника тепла Благодаря своей универсальности индивидуальное водяное отопление идеально подходит как для частного дома, так и для создания теплового контура в квартире в многоэтажном доме.

Однако, несмотря на кажущуюся простоту, устройство теплого пола имеет ряд особенностей и нюансов, сильно влияющих на то, как будет работать отопительный контур. Поэтому часто возникает вопрос: как сделать теплый пол из отопления в частном доме или квартире с соблюдением всех строительных норм и правил.

Трубы напольного отопления расположены под полом

Схемы подключения данного вида отопления могут незначительно отличаться друг от друга, но, в целом, принцип работы у них один — обогрев площади пола с помощью теплоносителя.

В качестве такого теплоносителя может выступать электричество, или, как в нашем случае — жидкий теплоноситель. Конструктивно теплый водяной пол представляет собой трубу, проложенную непосредственно под напольным покрытием, подключенную к системе водяного отопления дома.

Один конец отопительных труб подсоединяется к подающей трубе, а другой конец — к обратному коллектору системы водяного отопления.По трубам циркулирует охлаждающая жидкость (вода, антифриз и др.), Которая нагревает напольное покрытие, от которого тепло передается воздуху в помещении.

Как видите, конструкция данной системы отопления достаточно проста, однако ее эффективность зависит от качества и правильности выполнения робота по его установке.

Преимущества и недостатки водяного отопления

Температуру нагрева можно регулировать в любой момент.

Как и любая другая система отопления, водяные полы имеют свои неоспоримые достоинства и недостатки. К положительным сторонам данной конструкции можно отнести:

Недостатки имеющейся водопроводной системы следующие:

1. Стоимость установки. Установка водяной системы, как по финансовым затратам, так и по времени и усилиям, намного дороже, чем установка электропровода или инфракрасной термопленки.
2. Большая инерция системы. Когда система включена, на прогрев помещения может потребоваться несколько часов.
3. Необходимость сбора разрешительной документации. Если установка водяных полов в частном доме не требует согласований, то установка такой системы в квартире невозможна без разрешения управляющей организации, и далеко не факт, что такое разрешение можно получить.

Согласно жилищным правилам эксплуатации многоквартирных домов жильцам не разрешается самостоятельно вносить изменения в контуры систем отопления.

Монтажные работы

Для начала необходимо рассчитать теплый пол для дома.

Если вы, взвешенно проанализировав все «за» и «против», все же решили остановиться на этой схеме отопления и сделать теплый пол своими руками, для его правильного функционирования вам потребуется выполнить серию пошаговых работ.

Рассмотрим пошагово, как сделать теплый пол в частном доме без помощи специалистов-сантехников.

Проектные расчеты

Любые работы по устройству водяного пола в частном доме следует начинать с расчетов. При установке можно использовать стандартные схемы подключения, либо разработать их самостоятельно с учетом индивидуальных особенностей жилья.

При составлении индивидуального проекта вам необходимо будет учесть следующие нюансы:

• после установки системы высота пола в помещении поднимется минимум на 10 см.Поэтому следует предусмотреть возможность поднятия дверного проема или замены двери на более низкую;
• в помещениях с большими окнами, выходящими только на север, необходимо будет создать усиленный тепловой контур для компенсации потерь тепла.

Если потери тепла в помещении более 10 Вт на квадратный метр. м., то установку водяных полов можно считать неэффективной. Или вам потребуется установить в комнате дополнительный источник тепла для создания комфортной температуры в холодное время года.

Длина каждого контура должна быть не более 100 м.

Схема водяного отопления в частном доме предусматривает устройство одного или нескольких контуров труб в зависимости от размеров помещения.

Длина одного контура не должна превышать 90 — 100 м, иначе для создания нормального давления теплоносителя в трубопроводах потребуется установка мощного циркуляционного насоса.

Если помещение достаточно обширное, лучше сделать несколько контуров труб, каждый с отдельным подключением к системе отопления.Допустимая длина контура напрямую зависит от диаметра используемых труб.

Площадь помещения является важным показателем при расчетах

При расчетах следует учитывать следующие факторы:

• высота потолка;
• вид и толщина утеплителя помещения;
диаметр трубы
• ;
• мощность ТЭНа.

Отрегулировать теплоотдачу можно, изменив расстояние между витками труб.Чем больше потери тепла, тем меньше должно быть это расстояние. Например, если в хорошо утепленном помещении отопительный контур прокладывается с шагом от 15 до 20 см, то в плохо утепленном помещении или с большими окнами расстояние между трубами не должно превышать 10 см.

В таблице приведены рекомендации по полам с подогревом в разных помещениях.

Необходимые материалы

Демпферная лента необходима для амортизации системы при перепадах температуры.

Для устройства водяных полов в частном доме нам потребуются следующие материалы:

1. Теплоизоляция.В этом случае вы можете использовать любой утеплитель на ваш выбор. Но специалисты рекомендуют теплоизоляционные материалы из вспененных полимеров, покрытые фольгированной теплоотражающей пленкой (пенофол). У них небольшая толщина и высокий коэффициент отражения тепла.
2. Трубы для водяного отопления. Для этих целей можно использовать трубу диаметром 16-20 мм, изготовленную из металла. Использование металлических версий не рекомендуется из-за меньшего срока службы.
3. Лента демпферная. Необходимо будет компенсировать «хождение» материалов конструкции за счет циклического охлаждения / нагрева системы.
4. Арматурная сетка. Для заливки стяжки потребуется сделать арматуру во избежание растрескивания бетона.

Подготовки поверхности подшипника

Удобно уложенные водонагревательные трубы на специальных матах

После того, как все расчеты были сделаны и покупаемыми требуются количество материала, приступить непосредственно к установке системы отопления. Рассмотрим, как сделать водяной пол своими руками.

Укладка водяных контуров может производиться как на бетонных, так и на деревянных перекрытиях.Изначально производим подготовку поверхности — устраиваем гидроизоляцию, тщательно шпаклевываем и заштукатуриваем все трещины и щели.

Это особенно актуально, если вы устанавливаете систему отопления в квартире, и существует реальная угроза в результате ее прорыва затопить соседей снизу.

Для гидроизоляции можно использовать как рулонные материалы (рубероид, плотную полиэтиленовую пленку), так и составы покрытий — битумные или полимерные мастики.

По нижнему периметру стен помещения устанавливаем демпферную ленту и приступаем к укладке утеплителя. Если вы выбрали утеплитель из тонкой фольги, вам следует накрыть его отражающей поверхностью вверх. Для защиты металлического покрытия поверх него следует уложить защитный материал — подойдет обычная полиэтиленовая пленка. Подробно о процессе смотрите в этом видео:

Если водонагреватель монтируется поверх бетонной плиты, желательно поверх труб изготавливать бетонную стяжку.В случае, когда полы деревянные, такой вариант недопустим — деревянные балки и доски могут просто не выдержать внушительный вес бетонной стяжки и деформироваться.

Под стяжкой поверх слоя утеплителя утепляется арматурной сеткой из металла или стекловолокна.

Прокладка контуров теплоносителя

После подготовки основания приступаем к установке ТЭНов. Поверх утеплителя устанавливаем крепеж для крепления водопроводных труб.Это могут быть металлические или пластиковые хомуты, скобы или ремни. Их устанавливают таким образом, чтобы расстояние между элементами водяного контура соответствовало проектному (10-20 см). После этого делаем разводку и крепление труб отопления.

Самая популярная схема укладки — «Улитка».

При установке контура следует использовать только один кусок трубы. В этом случае не допускается никаких подключений или удлинений из-за вероятности утечки или разрыва.

Места выхода металлопластиковых труб из пола (бетонная стяжка) следует дополнительно защитить гофрированными трубками или металлическими уголками.

Оборудовать каждый контур вентилем

После этого каждый из контуров подключается к коллектору водяного отопления. Выход из коллектора в каждый из отопительных контуров должен быть оборудован индивидуальной арматурой, позволяющей при необходимости отключать подачу горячей воды, регулируя тем самым температуру в помещении.

После монтажа контуров и подключения их к коллектору следует проверить герметичность получившейся системы отопления. Это можно сделать либо путем подачи воды под давлением в систему, так называемого «испытания давлением», либо путем нагнетания сжатого воздуха с помощью переносного компрессора.

Только после успешных испытаний можно приступать к заливке бетонной стяжки поверх труб или укладке полов.

Выбор напольного покрытия

Залить бетонную стяжку в домашних условиях своими руками для настоящего хозяина не составит труда.Для этих целей можно использовать готовые сухие строительные смеси, либо приготовить цементный раствор самостоятельно. Подробный обзор отделочных материалов смотрите в этом видео:

Отличным вариантом могут стать наливные полы, которые можно выровнять по горизонтальному уровню. После заливки чернового пола переходите к завершающему этапу строительных работ — выбору напольного покрытия.

В этом заключается еще одна особенность водяных полов: в процессе эксплуатации «теплые» напольные покрытия в виде ковролина, ковролина и т. Д.нельзя использовать. В этом случае они будут играть роль теплоизолятора, перекрывая доступ теплого воздуха с полов во внутренние объемы помещения.

По этой же причине не рекомендуется укладывать поверх бетонной стяжки отделочные материалы с низкими теплопроводными свойствами — паркет, ламинат.

Лучший вариант украсить свой дом и при этом не снизить эффективность системы отопления до нуля, это уложить в качестве напольного покрытия керамическую плитку, керамогранит и другие материалы с хорошим отводом тепла.Такой материал не будет мешать обогреву воздуха в помещении, максимально повысив эффективность теплых полов.

Одним из основных типов систем теплого пола являются полы с водяным подогревом, в которых теплоносителем является циркулирующая горячая вода. Либо он нагревается автономно, газовый котел исходит от системы центрального отопления. Последний вариант иногда используется в многоэтажных домах, но его реализация связана с рядом проблем и требует обязательного согласования с соответствующими органами.

Чаще всего полы с водяным подогревом монтируют в частных домах с автономным отоплением. В любом случае перед прокладкой труб следует разработать схему подключения.

Компоненты системы водяного теплого пола в частном доме и квартире

Для монтажа теплого пола в доме с автономным отоплением вам потребуется:

• водогрейный котел
Циркуляционный насос
• , входящий в состав котла или приобретается отдельно
• гибкие трубы — пластик из сшитого полиэтилена, металлопластик, медь
• фитинги
• шаровые краны
Коллектор
• — комплексная конструкция для регулировки системы с воздушными клапанами, сливными кранами

Если водяной теплый пол делается в многоквартирном доме, то для его подключения нужен отдельный стояк , это бывает в новостройках.Установка теплого пола в квартире возможна при подключении отдельного насосно-смесительного агрегата и при условии наличия в системе необходимого давления на выходе.

В конечной части стояка, через который система теплого пола подключается к системе центрального отопления, следует использовать следующее оборудование:

• шаровой кран с грязевым фильтром и сливным клапаном
• клапаны обратные и байпасные
• трехходовой смеситель
• вентиляционное отверстие
• насос

Если насос струйный, можно использовать только медные трубы, которые очень дороги и чувствительны к окислению.

Способы укладки теплого пола

Прежде чем приступить к монтажу труб, необходимо провести расчет теплого пола и составить схему их монтажа для обеспечения нужной теплоотдачи с учетом тепловых потерь. Необходимо учитывать следующие правила:

• в местах, где всегда есть мебель, техника, покрытие пола, трубы не проложены
• температура охлаждающей жидкости не должна превышать 55⁰, а разница температур на входе и выходе 5-10⁰
• оптимальный шаг укладки труб в умеренном климате и хорошей теплоизоляции помещения — 15 см, в условиях сильного мороза его можно уменьшить до 10 см, а при использовании теплого пола для автономного отопления — увеличить до 30 см.
• для поддержания необходимого давления в системе длина контура труб диаметром 16 мм не должна превышать 100 м, а 20 мм — 120 м.
• если умещается несколько контуров, разница в длине между ними должна быть не более 15 м
• минимальный радиус изгиба трубы должен составлять 5 от ее диаметра

Схемы укладки

Существует несколько основных схем прокладки труб и их разновидностей:

• «Улитка» (по спирали)
• «Змейка» (петли)
• Комбинированный

При прокладке спиральной трубы, по которой горячая вода подается от котла, а охлажденная вода возвращается из системы, проходят через всю площадь помещения параллельно друг другу.При этом помещение прогревается максимально равномерно. Для помещений, в которых одна из стен выходит на улицу, лучше использовать двойную спираль: одна спираль, меньшего размера, ставится возле холодной стены, вторая — на всей оставшейся площади.

Плюсы:

• обеспечивается равномерный нагрев
• Уменьшение гидравлического сопротивления
• меньше расход трубы
• Более плавный изгиб позволяет прокладывать трубы с меньшим шагом

Минусы:

• требуется сложная конструкция
• более трудоемкий процесс укладки

Есть несколько вариантов укладки змейки.Если первая очередь пройдет по периметру, а внутри это одиночная змейка, половина комнаты будет хорошо прогреваться, а под полом на другой половине будет постоянно циркулировать остывшая вода. Когда комната разделена на функциональные зоны, в которых допустима разная температура, подойдет такая схема. Если вам нужен более равномерный прогрев, можно использовать двойную змейку, чтобы по всей площади подающий и обратный трубопроводы проходили параллельно. Другой вариант — угловая змейка — подходит для угловых помещений с двумя внешними стенами.

Плюсы:

• Простота проектирования и реализации

Минусы:

• перепады температур
• при частом шаге укладки трубы сломаются из-за крутого изгиба

Более сложные, комбинированные схемы, когда змеевики имеют форму петли, но иногда изгибаются под прямым углом, а их длина постепенно уменьшается, применяются в помещениях с несколькими холодными стенами. Контур устроен таким образом, что питающий контур проходит ближе к наружным стенкам, и по мере удаления от них температура теплоносителя уменьшается.Еще один способ более интенсивно прогреть краевые зоны — уменьшить шаг их укладки.

Способы монтажа и крепления труб

Трубы водяного теплого пола монтируются в бетонную стяжку, при этом для их крепления к основанию могут использоваться:

• монтажная сетка и крепеж
• маты или плиты из формованного пенополистирола
• пол деревянный рифленый

При укладке стяжки под трубы прокладывают слои гидроизоляции, утеплителя и пароизоляции, затем монтажную сетку.К нему трубы крепятся с помощью полиамидных стяжных хомутов, стальной скрепляющей проволоки и специальных хомутов, используемых в сочетании со степлером. Крепление провода не должно быть жестким, глухим.

По периметру обязательно укладывается демпфирующая лента на всю высоту будущей стяжки. Помещения большой площади и сложной формы делятся на несколько секций, между которыми выполняются также деформационные швы.

Решетку для армирования стяжки желательно уложить поверх труб для более равномерного распределения нагрузки на них.Толщина стяжки над поверхностью плит может составлять 3-5 см, под плитку керамогранит делают стяжку толще, чем под ламинат, линолеум. Включение системы можно производить только после полного высыхания бетона.

Если трубы устанавливаются в пенополистирольные маты с бугорками или рифлеными пластинами, они действуют как изоляция, монтажная сетка также не нужна, рельеф основания способствует надежному креплению труб.

Для монтажа труб из пенополистирола или деревянных пластин с пазами под ними укладываются алюминиевые пластины для равномерного распределения тепла, в них также есть фиксирующие пазы.Поверх труб можно залить стяжку или уложить выравнивающий слой из листовых материалов.

Схема подключения

Если система теплого пола работает от котла, необходимо правильно рассчитать его мощность (она должна быть на 15-20% выше суммарной мощности теплых полов). В зоне между котлом и коллектором смонтирована группа безопасности, в том числе расширительный бачок.

Затем подводящий трубопровод от котла соединяется с коллектором с помощью фитинга или переходника.Устанавливается в специальный коллекторный шкаф, который можно вмонтировать в стену или поставить рядом с ней. Необходимо рассчитать расположение коллекторного шкафа так, чтобы на входе в него не было резких изгибов труб.

Трубка, выходящая из распределительного коллектора, по выбранной схеме прокладывается по всей площади, затем ее конец, по которому будет возвращаться охлажденный теплоноситель (обратный поток), подсоединяется к обратному коллектору. Если умещается несколько цепей, в коллекторе должно быть соответствующее количество входов и выходов.соединять контуры между собой нельзя, велик риск протечки.

Обязательно установите запорную арматуру между трубами и коллекторами, чтобы при ремонте можно было перекрыть воду, а с другого конца коллектора — сливной кран.

При наличии принудительной циркуляции воды в системе насосно-смесительные агрегаты устанавливаются на участке между котлом и коллектором для перекачивания и откачки воды. Если полы с подогревом подключены к системе центрального отопления, насос нужен только для откачки.Существуют разные способы контроля температуры: с помощью ручного регулятора, погодозависимой автоматики, систем сервоприводов и датчиков.

Проверка работоспособности системы

После установки теплого пола и до проведения дальнейших работ — заливки стяжки, укладки пола — необходимо проверить систему на работоспособность и отсутствие протечек. Проверка может быть проведена двумя способами:

1. Система находится под давлением и в нее с помощью компрессора нагнетается воздух, давление доводится до 4 бар.Этот метод позволяет выявить даже незначительную разгерметизацию, поскольку молекулы воздуха меньше воды.
2. Система заполнена водой под давлением не менее 0,6 МПа. Испытания проводятся в 2 этапа, первый длится полчаса, за это время давление не должно снизиться более чем на 0,06 МПа. Второй — 2 часа, рабочее давление нужно довести до 1 МПа, не должно падать более 0,02 МПа при постоянной температуре теплоносителя

Перед вводом в эксплуатацию система должна находиться под давлением, в трубах можно оставлять воздух, не опасаясь холода, а вода может замерзнуть, если не успеть подключить отопление до наступления морозов.

Теплые водяные полы можно подключить к водогрейному котлу или системе центрального отопления через распределительный и обратный коллекторы. В систему может входить насос или несколько насосов, автоматика для регулирования температуры и давления. В зависимости от площади и формы комнаты, расположения мебели, наличия внешних стен и их количества используются разные схемы укладки труб — улитка, змейка и их комбинации. К основанию трубы можно прикрепить с помощью монтажной сетки, пазов в плитах или рельефной поверхности матов из пенополистирола.Установленную систему перед заливкой стяжки необходимо проверить.

налоговых льгот на энергосбережение в домашних условиях во Франции (crédit d’impot développement длительного пользования)

1. Общие гранты
2. Замена котла
3. Изоляция крыши
4. Беспроцентный «Эко» заем
5. «Эко» Ипотека / ссуды
6. Снижение ставок / помощь местного совета
7. Гранты на благоустройство дома

---

и. Что такое MaPrimeRénov?

До конца 2019 года основной формой финансовой помощи для энергосбережения в домах был налоговый кредит под названием Crédit d’Impôt de la Transition Énergétique — CITE.

С 2019 года этот налоговый кредит постепенно отменяется, и его заменяет система грантов под названием MaPrimeRénov.

Одним из основных изменений является то, что субсидия выплачивается по окончании работ, а не позже после подачи вашей налоговой декларации. Также возможно получение промежуточных промежуточных платежей.

До января 2021 года новая система грантов находилась рядом с системой налоговых льгот, как мы указывали в статье нашего информационного бюллетеня «Финансовая помощь для энергосбережения дома 2020» .

Таким образом, следующая инструкция объясняет систему, которая будет работать с января 2021 года.

ii. Соответствующие критериям лица

Грант предоставляется всем домовладельцам при условии, что это имущество является их основным местом жительства и оно было построено более двух лет назад. Владельцы домов для отпуска не имеют права.

Арендодатели также имеют право на участие, и, в отличие от прошлой практики, арендодатели не контролируют арендную плату, хотя помощь предоставляется максимум для трех объектов недвижимости.

Также имеют право владельцы, проживающие в совместном владении недвижимостью ( copyétaires ), где грант предоставляется через управляющих агентов, синдикат , . Помощь предоставляется независимо от финансового положения совладельцев, как арендаторов, так и домовладельцев. Чтобы иметь право на участие, совладельцы должны будут выполнить работы, обеспечивающие экономию энергии не менее 35%, и они должны быть в основном состоит из основных жилых домов (минимум 75%).

Тем не менее, для индивидуальных домашних хозяйств, хотя грант является универсальным, уровень гранта и приемлемые работы зависят от дохода семьи и достигнутого повышения энергоэффективности.Неизбежно, приоритет отдается лицам с низким доходом, живущим в объектах недвижимости с низкими показателями энергоэффективности.

Были созданы четыре потолка дохода, каждому из которых присвоена следующая цветовая кодировка:

• MaPrimeRénov — Синий
• MaPrimeRénov — Желтый
• MaPrimeRénov — Фиолетовый
• MaPrimeRénov — Розовый

Существуют разные потолки дохода для Иль-де-Франс и остальной части страны. Проверкой дохода является ваш Revenu fiscal de référence (RFR) , как указано в вашем уведомлении о подоходном налоге.

Пороговые значения дохода и доступный пакет одинаковы как для арендаторов, так и для арендодателей.

Таблица: максимальные потолки дохода — Иль-де-Франс

Размер домохозяйства	Синий	Желтый	фиолетовый	розовый
1	€ 20 593	€ 25 068	€ 38 184	> 38 184 евро
2	€ 30 225	€ 36 792	56 130 €	> 56 130 евро
3	36 297 €	€ 44 188	€ 67 585	> 67 585 евро
4	€ 42 381	51 597 €	€ 79 041	> 79 041 евро
5	€ 48 488	€ 59 026	€ 90 496	> 90 496 евро

Таблица: максимальные пределы дохода — регионы

Размер домохозяйства	Синий	Желтый	фиолетовый	розовый
1	€ 14 879	€ 19 074	29 148 €	> 29 148 €
2	21 760 €	27 896 €	€ 42 848	> 42 848 евро
3	26 170 €	€ 33 547	€ 51 592	> 51 592 евро
4	30 572 €	€ 39 192	€ 60 336	> 60 336 евро
5	€ 34 993	€ 44 860	€ 69 081	> 69 081 евро

iv.Приемлемые работы и уровни гранта

Список приемлемых работ и уровней грантов показан в таблицах ниже.

В общих чертах, грант предусматривает помощь в проведении работ по утеплению, отоплению и вентиляции. Также существует финансовая поддержка энергоаудита, который во многих случаях будет обязательным.

В дополнение к грантам на отдельные виды работ, существуют также дополнительные суммы, позволяющие отдавать предпочтение объектам недвижимости с низким рейтингом энергопотребления и поощрять других к принятию глобального подхода к энергоэффективности.

Эта дополнительная поддержка:

• грант ( Bonus sortie de passoire ), когда работа позволяет вывести жилище из категории энергоэффективности F или G;
• — грант ( бонус Bâtiment Basse Consompting ) для тех, кто достиг рейтинга энергоэффективности B или A.

Домохозяйства также могут получить грант в размере 150 евро, если их сопровождает профессионал ( Assistance à maîtrise d’ouvrage ), который не должен быть сотрудником компании, выполняющей работы.

Установка должна соответствовать указанным стандартам производительности , поэтому важно обсудить эти стандарты с вашим установщиком, чтобы убедиться, что работы соответствуют нормам.

Установка теплоизоляции на чердаке с целью создания нового жилого помещения не дает права на налоговый кредит.

Уровни грантов

Максимальная общая сумма гранта составляет 20 000 евро на 5-летний период.

Кроме того, однако, грант может сочетаться с некоторыми другими формами финансовой помощи, в частности, Certificats d’économies d’énergie (CEE) .Мы опубликовали статью о ЦВЕ, которую вы можете найти по адресу Certificats d’économies d’énergie (CEE) .

Соответственно, в таблице ниже показаны суммы, доступные для каждого типа домохозяйства как для гранта MaPrimeRénov , так и для гранта CEE, хотя уровень гранта CEE действительно различается, поэтому указанные суммы являются ориентировочными.

Ни в коем случае сумма грантов не может превышать 90% стоимости работ, и для многих домохозяйств фактический уровень поддержки будет ниже.

Помимо этих договоренностей, домохозяйства со скромным доходом, дом которых нуждается в капитальном ремонте, могут получить доступ к системе субсидий на улучшение жилищных условий, подробную информацию о которой вы можете найти в разделе «Пособия на благоустройство дома». Арендодатели также имеют право.

Тем «синим» или «желтым» домохозяйствам, которые рассматривают возможность ремонта своей собственности, включая существенные работы по повышению энергоэффективности, следует рассмотреть возможность подачи заявки на получение гранта на улучшение жилищного фонда, а не на грант MaPrimeRénov .

Цифры ниже относятся только к индивидуальным домам; отдельные правила применяются для совместной собственности. Владельцы должны связаться со своим синдикатом для обсуждения.

Таблица: уровень гранта — Blue Household

Вид работ	Грант	CEE	Всего
Bonus sortie de passoire	€ 1 500	–	€ 1 500
Bonus Bâtiment Basse Consomtivation (BBC)	€ 1 500	–	€ 1 500
Энергоаудит	€ 500	–	€ 500
Пеллетный котел	€ 10 000	€ 4364	€ 14 364
Геотермальный или солнечный тепловой насос	€ 10 000	€ 4364	€ 14 364
Солнечное отопление	€ 8 000	€ 4364	€ 12364
Котел отопления дровяной	€ 8 000	€ 4364	€ 12364
Тепловой насос воздух-вода	4 000 евро	€ 4364	€ 8 364
Солнечный водонагреватель	4 000 евро	€ 275	€ 4 275
Пеллетная печь	€ 3 000	€ 873	€ 3 873
Дровяная печь	€ 2 500	€ 873	€ 3 373
Закрытый очаг (вставка)	€ 2 000	€ 873	€ 2 873
Гибридное солнечное оборудование	€ 2 500	€ 251	€ 2 751
Высокопроизводительный газовый котел	€ 1 200	€ 1 309	€ 2 509
Сеть отопления / охлаждения	До 1200 €	€ 764	€ 1 964
Термодинамический водонагреватель	€ 1 200	€ 168	€ 1368
Снятие масляного бака	€ 1 200	–	€ 1 200
Тепловой насос воздух-воздух	–	€ 900	€ 900
Высокопроизводительный термостат	–	€ 165	€ 165
Высокопроизводительные электрические радиаторы (замена конвекторов)	–	€ 110 / рад	€ 110 / рад
Двухпоточная управляемая механическая вентиляция (VMC)	4 000 евро	€ 441	€ 4 441
Однопоточная механическая вентиляция	–	€ 342	€ 342
Утепление окон	€ 100 / выигрыш	€ 79 / выигрыш	€ 179 / выигрыш
Наружная изоляция стен	€ 75м2л	€ 37м2	€ 112м2
Изоляция плоской кровли	€ 75м2	€ 21м2	€ 96м2
Внутренняя изоляция стен	€ 25м2	€ 37м2	€ 62м2
Утепление кровли мансарды	€ 25м2	€ 22м2	€ 47м2
Утепление площади мансарды	–	€ 22м2	€ 22м2
Изоляция пола	–	€ 22м2	€ 22м2

Таблица: уровень гранта — желтый дом

Вид работ	Грант	CEE	Всего
Bonus sortie de passoire	€ 1 500	–	€ 1 500
Bonus Bâtiment Basse Consomtivation (BBC)	€ 1 500	–	€ 1 500
Энергоаудит	€ 400	–	€ 400
Пеллетный котел	€ 8 000	€ 4364	€ 12364
Геотермальный или солнечный тепловой насос	€ 8 000	€ 4364	€ 12364
Солнечное отопление	€ 6500	€ 4364	€ 10 864
Бревенчатый котел	€ 6 500	€ 4364	€ 10 864
Тепловой насос воздух-вода	€ 3 000	€ 4364	€ 7 364
Солнечный водонагреватель	€ 3 000	€ 137	€ 3,137
Пеллетная печь	€ 2 500	€ 873	€ 3 373
Дровяная печь	€ 2 000	€ 873	€ 2 873
Закрытый под (вставка)	€ 1 200	€ 873	€ 2 073
Гибридный солнечный	€ 2 000	€ 125	€ 2 125
Высокопроизводительный газовый котел	€ 800	€ 1 309	€ 2 109
Сеть отопления / охлаждения	До 800 €	€ 764	€ 1 564
Термодинамический водонагреватель	€ 800	€ 84	€ 884
Снятие масляного бака	€ 800	–	€ 800
Тепловой насос воздух-воздух	–	€ 450	€ 450
Высокопроизводительный термостат	–	€ 165	€ 165
Высокопроизводительные электрические радиаторы вместо конвекторных обогревателей	–	€ 110 / рад	€ 110 / рад
Двухпоточная управляемая механическая вентиляция (VMC)	€ 3 000	€ 220	3 220 евро
Однопоточная механическая вентиляция	–	€ 171	€ 171
Утепление окон	€ 80 / выигрыш	€ 39 / выигрыш	€ 119 / выигрыш
Наружная изоляция стен	€ 60м2	€ 18м2	€ 78м2
Изоляция плоской крыши	€ 60м2	€ 11м2	€ 71м2
Внутренняя изоляция стен	€ 20м2	€ 18м2	€ 38м2
Утепление мансардной крыши	€ 20м2	€ 22м2	€ 42м2
Утепление чердачного помещения	–	€ 22м2	€ 22м2
Утеплитель пола	–	€ 22м2	€ 22м2

Таблица: уровень гранта — Violet Household

Вид работ	Грант	CEE	Всего
Bonus sortie de passoire	€ 1 000	–	€ 1 000
Bonus Bâtiment Basse Consomtivation (BBC)	€ 1 000	–	€ 1 000
Энергоаудит	€ 300	–	€ 300
Пеллетный котел	4 000 евро	€ 2 727	€ 6 727
Геотермальный или солнечный тепловой насос	4 000 евро	€ 2 727	€ 6 727
Солнечное отопление	4 000 евро	€ 2 727	€ 6 727
Бревенчатый котел	€ 3 000	€ 2 727	€ 5 727
Тепловой насос воздух-вода	€ 2 000	€ 2 727	€ 4 727
Солнечный водонагреватель	€ 2 000	€ 137	€ 2137
Пеллетная печь	€ 1 500	€ 545	€ 2 045
Горелка для бревен	€ 1 000	€ 545	€ 1 545
Закрытая пода (вставка)	€ 600	€ 545	€ 1,145
Гибридный солнечный	€ 1 000	€ 125	€ 1 125
Высокопроизводительный газовый котел	–	€ 655	€ 655
Сеть отопления / охлаждения	€ 400	€ 491	€ 891
Термодинамический водонагреватель	€ 400	€ 84	€ 484
Снятие масляного бака	€ 400	–	€ 400
Тепловой насос воздух-воздух	–	€ 450	€ 450
Высокопроизводительный термостат	–	€ 165	€ 165
Высокопроизводительные электрические радиаторы (замена конвекторов)	–	€ 55 / рад	€ 55 / рад
Двухпоточная управляемая механическая вентиляция (VMC)	€ 2 000	€ 220	€ 2220
Однопоточная механическая вентиляция	–	€ 171	€ 171
Утепление окон	€ 40 / выигрыш	€ 39 / выигрыш	€ 79 / выигрыш
Наружная изоляция стен	€ 40м2	€ 18м2	€ 58м2
Изоляция плоской кровли	€ 40м2	€ 11м2	€ 51м2
Внутренняя изоляция стен	€ 15м2	€ 18м2	€ 33м2
Утепление мансардной крыши	€ 15м2	€ 11м2	€ 26м2
Утепление чердачного помещения	–	€ 11м2	€ 11м2
Утеплитель пола	–	€ 11м2	€ 11м2

Таблица: уровень гранта — розовое домохозяйство

Вид работ	Грант	CEE	Всего
Bonus sortie de passoire	€ 500	–	€ 500
Bonus Bâtiment Basse Consomtivation (BBC)	€ 500	–	€ 500
Энергоаудит	–	–	–
Пеллетный котел	–	€ 2 727	€ 2 727
Геотермальный или солнечный тепловой насос	–	€ 2 727	€ 2 727
Солнечное отопление помещений	–	€ 2 727	€ 2 727
Котел на дровах	–	€ 2 727	€ 2 727
Тепловой насос воздух-вода	–	€ 2 727	€ 2 727
Солнечный водонагреватель	€ 3 000	€ 137	€ 3,137
Пеллетная печь	–	€ 545	€ 545
Горелка для бревен	–	€ 545	€ 545
Закрытый под (вставка)	–	€ 545	€ 545
Гибридный солнечный	€ 125	125
Высокопроизводительный газовый котел	–	€ 655	€ 655
Сеть отопления / охлаждения	–	€ 491	€ 491
Термодинамический водонагреватель	–	€ 84	€ 84
Снятие масляного бака	–	–	–
Тепловой насос воздух-воздух	–	€ 450	€ 450
Высокопроизводительный термостат	–	€ 165	€ 165
Высокопроизводительные электрические радиаторы (замена конвекторов)	–	€ 55 / рад	€ 55 / рад
Двухпоточная управляемая механическая вентиляция (VMC)	–	€ 220	€ 220
Однопоточная механическая вентиляция	–	€ 171	€ 171
Утепление окон	–	€ 39 / выигрыш	€ 39 / выигрыш
Наружная изоляция стен	€ 15м2л.	€ 18м2	€ 33м2
Изоляция плоской кровли	€ 15м2	€ 11м2	€ 26м2
Утепление внутренних стен	€ 7м2	€ 18м2	€ 25м2
Утепление мансардной крыши	€ 7м2	€ 11м2	€ 18м2
Утепление чердачного помещения	–	€ 11м2	€ 11м2
Изоляция пола	–	€ 11м2	€ 11м2

vi.Зарегистрированный строитель

Проект должен быть реализован полностью зарегистрированным застройщиком.

Эти компании также должны иметь квалификационный знак RGE — Reconnu Garant de l’Environnement . Это самое главное.

Из-за нехватки строителей с этой квалификацией правительство согласилось с тем, что в течение двух лет с января 2021 года строители без статуса могут подавать заявки на это на проектной основе, называемой квалификационным знаком , до максимальной из трех проектов на застройщика, но которые должны применяться для каждого проекта.

Ни в коем случае вы не имеете права на налоговую льготу, если вы приобрели материалы самостоятельно или выполнили монтажные работы.

vii. Процедура подачи заявки

Вы можете подать заявку on-line по телефону:

MaPrimeRénov

NB: на веб-сайте непросто ориентироваться, и есть проблемы в работе (ноябрь 2020 г.).

Руководство (на французском языке) о том, как открыть счет и подать онлайн-заявку, можно найти по адресу: Guide MaPrimeRénov .

Вам будет лучше всего посоветовать обратиться в местную общественную бесплатную консультационную службу по ремонту, FAIRE .

В рамках этого процесса вам, вероятно, потребуется провести энергоаудит.

---

Отдельно, на основе проверки нуждаемости, можно получить 100% финансовую помощь для замены жидкого или газового котла на устойчивую форму отопления, такую ​​как тепловой насос или конденсационный котел, дровяная горелка или солнечное отопление. . Помощь включает стоимость рабочей силы.

Помощь была предоставлена ​​в рамках программы под названием Coup de pouce économies d’énergie , запущенной в 2017 году и ныне известной как prime à la conversion chaudière .

Инициатива осуществляется в партнерстве с несколькими партнерами из частного сектора, например, EDF, Engie, Energie Solidarité и Total, посредством использования сертификатов экономики .

Как и со всеми работами по энергосбережению, будьте осторожны с обращениями по телефону или через Интернет от компаний, которые, кажется, предлагают работы за ничтожную сумму, особенно с использованием сертификатов экономики .

Чтобы иметь право на максимальную поддержку, пороговые значения дохода зависят от размера домохозяйства. В Иль-де-Франс максимальный предел качества составляет 35 510 евро на пару и 26 923 евро в провинции. Выше этих уровней предоставляется поддержка до 2500 евро, меньше для дровяной печи.

Эта помощь доступна вместе с другими формами поддержки, которые можно проиллюстрировать ниже:

Супружеская пара, имеющая годовой доход в 26 000 евро, решает заменить свой масляный котел на тепловой насос стоимостью 12 000 евро, из которых 2 000 евро — это оплата труда.

Они будут иметь право на получение 4000 евро по программе prime à la conversion des chaudières , а также почти 4000 евро от агентства по обновлению жилья Anah по программе Habiter Mieux и около 1200 евро налогового кредита по CITE, см. Выше. .

Таким образом, у пары остается около 2800 евро на финансирование, но они могут получить беспроцентную ссуду для покрытия расходов.

Администрирование программы возьмут на себя партнеры, которые эффективно конкурируют за ваш бизнес.Таким образом, можно рассмотреть несколько предложений от разных поставщиков, хотя не все предложения будут доступны во всех регионах.

В рамках программы Coup de pouce можно также получить поддержку для изоляции кровельного пространства и пола на основе проверки нуждаемости.

Процесс сложный, рекомендуется консультация FAIRE.

В рамках упомянутой выше программы Coup de pouce économies d’énergie оказывается помощь с утеплением кровли с теми же максимальными порогами дохода, которые применяются.

Помощь предоставляется из расчета за м2, в зависимости от дохода.

Еще раз подойдите к FAIRE

То же предостережение по телефону и онлайн-предложениям, использующим Certificats d’économies d’énergie , упомянутых выше для котлов, в равной степени относится и к изоляции крыши.

Вы можете прочитать нашу статью о помощи CEE для теплоизоляции крыши на сайте Free Roof Insulation to your French Home .

Возможна беспроцентная ссуда ( l’éco-prêt à taux zéro ) на оплату работ по энергосбережению в доме и установке септика.

Проверка наличия ресурсов при определении права на получение ссуды не проводится.

Право на участие имеют как владельцы-арендаторы, так и арендодатели, хотя недвижимость должна использоваться в качестве основного места жительства. Если недвижимость не использовалась в качестве основного места жительства, это условие должно быть выполнено в течение шести месяцев после завершения работ.

Срок ссуды обычно составляет 10 лет, но может достигать 15 лет, если предпринимаются как минимум три элемента работы.

Соответствующие критериям работы включают изоляцию чердаков и стен, двойное остекление, отопление помещений, а также обновление системы септика.

Для получения ссуды должно быть выполнено одно из трех условий, в зависимости от типа и возраста собственности.

Вы должны либо:

• Достигните минимального уровня стандарта энергоэффективности, называемого performance énergétique globale ; или
• Провести установку системы септика; или
• Выполнение работ по связи в рамках программы реновации жилья на территории.

Минимальный уровень энергоэффективности должен быть либо для достижения годового потребления энергии менее 331 кВтч / м2, либо для повышения энергоэффективности не менее чем на 35%.

С 1 марта 2019 года отпала необходимость выполнять как минимум два элемента работ, которые назывались «букет букетов ».

Сумма кредита составляет до 15 000 евро на один элемент работы (7 000 евро на двойное остекление), 25 000 евро на два элемента энергосбережения и до 30 000 евро на три и более. Только за септик стоит до 10 000 евро, но эта сумма должна быть включена в максимальную сумму, равную 30 000 евро.

Соответствующие критериям объекты недвижимости — это объекты, построенные до 1 января 1990 года.

Если недвижимость была построена после 1948 года, вам необходимо будет провести исследование энергоэффективности вашей собственности.

Вам следует обратиться в FAIRE или, в качестве альтернативы, напрямую в свой банк, который занимается выдачей ссуд.

Вы должны будете использовать зарегистрированного застройщика, поэтому проекты DIY не принимаются. Строитель также должен иметь квалификационный знак RGE — Reconnu Garant de l’Environnement .

У вас есть три года на завершение работ после получения согласия на ссуду.

---

Есть ипотечные или необеспеченные ссуды, доступные через крупные банки для работ по энергосбережению дома.

Общий термин, используемый для ссуд — l’éco prêt , хотя у банков также есть свои особые условия.

Это финансирование не подлежит проверке ресурсов, хотя банк желает удостовериться в вашей кредитоспособности.

Вам также обычно требуется иметь сберегательный счет особой формы, называемый Livret Développement Durable — LDD , который в таком случае должен позволить вам брать кредит под достаточно привлекательную процентную ставку.

Вам нужно будет навести справки в своем французском банке, но вы можете узнать больше об ипотеке в нашем Руководстве по ипотеке во Франции.

---

и. Новостройки

Существует частичное (50%) или полное освобождение от налога taxe foncière на срок до 5 лет для тех новых домов, построенных с 1 января 2009 года в соответствии со стандартом энергоэффективности, который выше, чем действующие правила.

Это исключение остается на усмотрение местных властей, хотя оно широко применяется.

Освобождение также является кумулятивным с общим освобождением от налога taxe foncière на два года, предоставленным владельцам всех новых домов, при условии, что о завершении строительства будет сообщено в налоговый орган в течение 90 дней после завершения строительства. Это будет означать, что вы будете освобождены от уплаты налога на семь лет!

Вам необходимо будет представить счета и подробную информацию о работах, а также отчет с указанием уровня энергоэффективности, достигнутого объектом.

ii. Старые дома

Местным властям также разрешено освобождать от уплаты налога taxe foncière те старые дома, в которых были проведены важные работы по энергосбережению.

Это исключение распространяется на жилища, построенные до 1989 года, независимо от того, является ли ваш основной дом или любое другое имущество, которое вы можете сдавать в аренду.

Это также при условии, что расходы на такие работы в предыдущем году превысят 10 000 евро, или 15 000 за предыдущие три года. Стоимость рабочей силы не включена в этот расчет, но включает НДС.

Освобождение от налогов составляет от 50% до 100% на срок до пяти лет.

Еще раз вам нужно будет обсудить это с местной налоговой инспекцией.

iii. Кредиты и гранты

Есть также удивительное количество местных, ведомственных или региональных советов, которые предлагают гранты или ссуды на энергосберегающее оборудование, особенно на установку солнечных панелей.

Сначала обратитесь в местную мэрию или на веб-сайт регионального совета .

Имейте в виду, что некоторая другая помощь, которую вы можете получить, например, национальный грант, может быть компенсирована за счет помощи, которую вы получаете от местного совета, хотя не во всех случаях, особенно со снижением ставки.

Наконец, если вы имеете право на получение гранта на улучшение дома, в рамках этих работ можно проводить работы по энергосбережению. Ведь в большинстве случаев такая работа будет условием получения гранта.

Вы можете узнать больше в нашем Руководстве по грантам на благоустройство дома.

---

Далее: Адаптация для пожилых людей / инвалидов

Назад: Финансовая помощь для ремонта недвижимости во Франции

Первая схема централизованного теплоснабжения в Великобритании, использующая энергию шахтной воды, находится в стадии разработки | ThinkGeoEnergy

Марина, Сихем в Дареме, Англия / Великобритания (источник: flickr / alexmartin81, Creative Commons)

Стартовал новый проект по использованию геотермальной энергии в виде нагретой воды из заброшенной шахты для централизованного теплоснабжения в жилом комплексе на северо-востоке Англии, Великобритания.

Правительство Великобритании объявило, что строительство системы централизованного теплоснабжения, использующей энергию шахтной воды, должно начаться весной при строительстве в графстве Дарем, на северо-востоке Англии, Великобритания. В проекте будет использоваться вода, нагретая за счет геотермальной энергии из заброшенной шахты в этом районе.

Комплекс Seaham Garden Village будет состоять из 750 недорогих домов, 750 частных домов, школы, магазинов, медицинских и инновационных центров.Схема близка к существующим коммерческим зданиям, супермаркету и прибрежной деревне Сихем с населением около 21 000 человек.

Новая разработка будет снабжаться геотермальным теплом от расположенной поблизости системы очистки воды угольной шахты Dawdon, которая используется для очистки воды, забираемой из разветвленной сети затопленных заброшенных угольных шахт в этом районе.

Тепло из шахт может быть источником энергии, на который не влияют внешние факторы, а это означает, что оно имеет стабильную цену и не подвержено изменениям или повышению цен на энергию в будущем.Это возобновляемый источник энергии, который также может иметь нулевой углеродный след.

The Coal Authority, правительственный орган, стремится создать лучшее будущее на основе горнодобывающего прошлого Великобритании, включая управление многими схемами очистки шахтных вод по всей Великобритании. По его оценкам, в затопленных заброшенных шахтах Великобритании могло быть достаточно энергии, чтобы отапливать все дома на угольных месторождениях.

Поскольку четверть домов и предприятий Великобритании расположены на бывших угольных месторождениях, энергия шахтных вод может считаться решающей, когда дело доходит до разрешения британского энергетического кризиса, при этом Seaham Garden Village потенциально является первой из многих подобных схем.

Джереми Крукс, руководитель отдела инноваций Угольного управления, сказал:

«Тепло от заброшенных угольных шахт — это инновационное и практическое решение одной из серьезных проблем, стоящих перед экономикой, — обезуглероживания наших систем отопления».

«Этот устойчивый источник энергии принесет более широкие выгоды, поскольку он также привлечет новые инвестиции, создаст рабочие места и снизит счета за топливо для Сихем Гарден Виллидж и других схем централизованного теплоснабжения, которые будут построены на угольных месторождениях.”

«Заброшенные угольные шахты в Великобритании предоставляют нам огромные возможности в качестве источника геотермальной энергии».

«Вода в шахтах подогревается геологическими процессами и остается стабильной круглый год. Этот постоянно обновляемый доступный источник тепла с нулевым выбросом углерода может быть передан в трубопроводную сеть с помощью теплообменника и распределен по близлежащим домам, и застройка Seaham Garden Village станет первым работающим примером этой сети ».

Схема — результат сотрудничества между Угольным управлением, Tolent Construction и Советом графства Дарем — также необычна тем, что в ней не используются металлические трубы из-за более низких температур.

Этот метод доставки намного дешевле, чем схемы централизованного теплоснабжения с использованием более высоких температур, где необходимы металлические трубопроводы и которые имеют большие потери температуры, что делает такие сети, как Seaham Garden Village, намного более жизнеспособными, чем большинство схем централизованного теплоснабжения.

Примечательно, что когда шахтная вода восстанавливается ближе к поверхности, она может быть дешевле, чем газ для коммунального снабжения, и идеально подходит для централизованного теплоснабжения, отопления коммерческих помещений и использования в садоводстве. Мистер Крукс сказал:

«Строительство Seaham Garden Village имеет огромные последствия для будущего энергетики в Великобритании и может привести к строительству систем централизованного теплоснабжения, отапливаемых коммерческих помещений и скрытых садоводческих хозяйств в районах угольных месторождений.”

Этот прорыв также важен, когда мы рассматриваем влияние изменения климата и шаги, предпринимаемые Соединенным Королевством для уменьшения своего углеродного следа, поскольку мы вступаем в эру осведомленности об изменении климата. Мистер Крукс сказал:

«Энергия шахтных вод может стать важным и устойчивым источником энергии для Великобритании, а также принесет множество коммерческих выгод.

«Энергия шахтной воды — очень жизнеспособное решение, если вы хотите помочь разрешить будущий энергетический кризис Великобритании.”

Вполне возможно, что бывшие поселения на угольных месторождениях будут возрождены в процессе. Наряду с этим новым, более дешевым источником энергии также появляются потенциальные возможности трудоустройства.

Согласно недавнему отчету, заказанному Университетом Шеффилд Халлам, уровень занятости на угольных месторождениях более чем на два процентных пункта ниже среднего по стране и на пять процентных пунктов ниже, чем в Юго-Восточной Англии.

Эта технология может сделать районы угольных месторождений более привлекательными для инвесторов и предприятий, возродив некоторые районы Великобритании, где это больше всего необходимо.Мистер Крукс сказал:

«Угольное управление использует свой обширный опыт в управлении шахтами и работает с рядом партнеров, чтобы воплотить эти идеи в жизнь».

«Есть ирония в том, что британские угольные шахты могут стать частью важного зеленого решения для разрешения будущего энергетического кризиса страны».

Источник: официальное сообщение Великобритании

. Грант

Green Homes: ваучеры на 5000 фунтов стерлингов

Обновление

, 1 апреля 2021 г. — Грант на строительство зеленых домов закрыт:

Программа Green Homes Grant закрыта для приема новых заявок 31 марта в 17:00 2021 года. Ранее схема была продлена до конца марта 2022 года. Но в новом пресс-релизе правительства было объявлено, что срок подачи заявок истекает на год раньше срока 31 марта 2021 года.

Грант на строительство зеленых домов был продлен до 31 марта 2022 года и получит дополнительных финансовых средств в размере 1 млрд фунтов стерлингов , согласно плану из десяти пунктов Бориса Джонсона, который был обнародован 18 ноября 2020 года. Срок подачи заявок истек до конца марта 2021 года.

Программа грантов , запущенная 30 сентября года, позволит домовладельцам и арендодателям в Англии получить ваучеры на сумму до £ 10 000 на помощь в проведении ремонтных работ, чтобы сделать их дома более энергоэффективными .

«С сентября домовладельцы и арендодатели смогут подавать заявки на получение ваучеров, чтобы сделать свои дома более энергоэффективными и создать рабочие места на местном уровне. Гранты покроют не менее двух третей расходов , до фунтов стерлингов 5 000 на семью », — заявил Сунак на брифинге.

Домохозяйства с самым низким доходом в Англии могут получить ваучер на сумму до £ 10,000 , покрывающий полной стоимости ремонта .

Ремонт разделен на две категории: первичных, и вторичных мероприятий, .

Грант на зеленые дома продолжается с новыми ограничениями

Правительство подтвердило, что процесс установки гранта на зеленые дома может продолжаться на всех уровнях в соответствии с новыми ограничениями.

Установщики

могут по-прежнему посещать ваш дом при соблюдении всех рекомендаций COVID-19.

Примечание. Грант Green Homes Grant доступен только в Англии.

На что распространяется грант на зеленые дома?

Полный список был опубликован правительством и охватывает различные улучшения в области энергосбережения. Есть две категории обновлений: первичных, и вторичных, мероприятий.

Правительство призывает поставщиков нижеперечисленных улучшений подписаться на TrustMark или MCS аккредитации , чтобы принять участие в этой схеме.

1 1: Солнечная энергия — это основная мера в рамках схемы грантов. Солнечные тепловые системы стоят от 3 000 до 5 000 фунтов стерлингов и используются для нагрева воды для бытовых нужд. 2 2: Окна для защиты от сквозняков — это вторичная мера в рамках схемы грантов. Вы можете обновить текущие окна до окон из ПВХ, чтобы лучше защитить свой дом от сквозняков.Вы также можете перейти на окна с двойным остеклением (или даже окна с тройным остеклением). 3 3: Котлы на биомассе являются первичной мерой в рамках грантовой схемы. Они представляют собой низкоуглеродный обогреватель, который помогает снизить выбросы углекислого газа. Котлы на биомассе стоят от 5 000 до 20 000 фунтов стерлингов. 4 4: Изоляция чердаков и плоских крыш является основной мерой в рамках грантовой схемы.5 5: Средства управления отоплением и интеллектуальные счетчики являются второстепенной мерой в рамках грантовой схемы, а также резервуары для воды и термостаты резервуаров для бытовых приборов. 6 6: Изоляция сплошных стен, пустотелых стен и пола является основной мерой в рамках грантовой схемы. 7 7: Внешние энергоэффективные двери (при замене дверей, установленных до 2002 г.) — это вторичная мера в рамках схемы грантов.Вы можете выбрать двери из ПВХ, композитные двери или двери с двойным остеклением. 8 8: Воздушные тепловые насосы являются основной мерой в рамках грантовой схемы как форма низкоуглеродного отопления. Тепловые насосы с воздушным источником могут стоить от 8 000 до 18 000 фунтов стерлингов. 9 9: Земельные тепловые насосы являются первичной мерой в рамках схемы субсидий как форма низкоуглеродного отопления.Земельные тепловые насосы могут варьироваться от 20 000 до 35 000 фунтов стерлингов, в зависимости от того, горизонтальный это или вертикальный тепловой насос.

Основные меры

Вы можете подать заявку на по одному или нескольким проектам первичного ремонта дома в рамках гранта на зеленые дома.

Вы не можете требовать отрывной лист на уже выполненные работы . То есть вы не можете претендовать на ваучер на тепловой насос, который вы уже установили до начала гранта — это должно быть выполнено в течение периода гранта.Однако вы можете использовать ваучер для для пополнения существующих установок , например для обновления старых окон до новых.

Реализованы следующие энергосберегающие проекты:

Когда речь идет о мерах по низкоуглеродному отоплению, важно, чтобы они заменили существующую систему , работающую на ископаемом топливе, за исключением солнечных тепловых панелей.

Дополнительные меры

Вторичный ремонт возможен только , если выполнено хотя бы одно основное мероприятие .

Более того, вы имеете право на дополнительные меры, только если вы модернизируете до этих мер — например, если у вас уже есть окна с двойным остеклением, вы не можете претендовать на новые окна с двойным остеклением.

• Модернизация до Двойное остекление
• Модернизация до вторичное остекление
• Модернизация до с тройным остеклением
• Модернизация до сквозняков дверей (при замене дверей, которые были установлены до 2002 года)
• Обновление до сквозняков windows
• Регулятор отопления
• Бак для горячей воды / термостаты бака для приборов / интеллектуальные счетчики для отопления.

Стоимость вторичных мероприятий не может превышать стоимости первичных мероприятий.

По оценкам Казначейства, семьи могут сэкономить до 300 фунтов стерлингов в год через грант «Зеленые дома», сократив свои счета за электроэнергию с помощью этих мер.

Для участия в схеме домовладельцы могут подавать онлайн-заявку с сентября и далее и получат погашаемый ваучер, который они затем могут использовать с аккредитованными партнерами.

Что не покрывается схемой?

Грант Green Homes Grant покрывает различные улучшения зеленого дома, но есть определенные работы, которые он не покрывает.Общая цель схемы — – сделать дома более энергоэффективными , и любые работы, которые не относятся к этому, не дадут вам право на получение ваучера.

Следующие не покрываются грантом Green Homes Grant:

• Любой ремонт, проведенный до выдачи ваучера
• Любой вид ремонта, не повышающий энергоэффективность дома
• Замена или ремонт котла
• Строительство новой пристройки к вашему дому
• Изоляционные пристройки или зимние сады, в которых не установлено стационарное отопление

Кроме того, стоит отметить, что солнечных панелей (фотоэлектрических панелей) не включены в грант Green Homes Grant.В комплект входят только солнечные тепловые панели.

Кто имеет право на получение гранта на строительство зеленого дома?

Чтобы иметь право на получение гранта, ваш дом должен находиться в England . Заявку необходимо заполнить до 31 марта 2021 года .

Чтобы пройти квалификацию, вы должны либо:

• быть владельцем собственного дома, или
• быть частным или социальным арендодателем (арендодатели не имеют права на участие в программе грантов для лиц с низким доходом)

Недавно построенные объекты недвижимости, в которых не были заселены ранее, не соответствуют критериям в рамках Гранта на строительство зеленых домов.

Могу ли я иметь право на участие в программе с низким доходом?

В рамках программы для малоимущих, правительство может оплатить 100% затрат на установку ваших ремонтов — или до 10 000 фунтов стерлингов. Кроме того, вам не нужно будет вносить залог за ремонт.

В дополнение к схеме грантов на строительство зеленых домов Совет графства Суррей объявил о дополнительном финансировании проектов под названием Green Jump Surrey, которое доступно некоторым клиентам в зависимости от их индивидуальных обстоятельств.

Это новое финансирование предоставит правомочным домохозяйствам до 10 000 фунтов стерлингов на меры по повышению энергоэффективности в домах графства Суррей, и им можно будет воспользоваться до 31 марта 2021 года. Проект покрывает полную стоимость работ на сумму до 15 000 фунтов стерлингов.

Для участия в программе вы или кто-либо из членов вашей семьи должны иметь определенные льготы .

Полный список льгот можно найти на сайте правительства.

Могу ли я объединить грант на строительство зеленого дома с другими грантами?

Если вы получили грант по схеме Local Authority Delivery , вы не имеете на это права.

Если вы уже получили грант на ту же меру в рамках гранта Energy Company Obligation (ECO), вы не можете использовать ваучер на грант Green Homes Grant для этой же меры.

Например, если вы использовали грант ECO для защиты от сквозняков окон, вы не можете использовать ваучер на получение гранта Green Homes Grant также для окон, хотя вы можете использовать его для защиты ваших дверей от сквозняков.

Вы можете получить как грант на строительство «зеленых домов», так и внутреннюю программу поощрения за теплоэнергетику (RHI).Сначала вам нужно будет запросить ваучер, а затем уведомить Ofgem, чтобы они могли вычесть сумму ваучера из ваших платежей RHI. Это означает, что вы, по сути, погасите ваучер за счет платежей RHI, а это значит, что вы не сможете воспользоваться всеми преимуществами RHI.

Я не проживаю в Англии — имею ли я право?

Если вы не проживаете в Англии, вы, к сожалению, не имеете права на получение гранта на получение Зеленых домов . Тем не менее, для вас есть ряд других возможностей финансирования зеленой энергии.

Помимо гранта на строительство зеленых домов, существует ряд существующих вариантов финансирования для внутренних технологий использования возобновляемых источников энергии. К ним относятся:

Как мне подать заявку?

Чтобы подать заявку на грант Green Homes Grant, вам сначала необходимо получить расценки от установщика, аккредитованного TrustMark или MCS, который утвердил работы для вашей конкретной собственности. Рекомендуется получить трех котировок , так что вы можете быть уверены, что получите лучшее предложение.

После того, как вы получите ценовое предложение, вы можете подать заявку на получение ваучера на правительственном веб-сайте.

При подаче заявки требуются следующие данные :

1. Персональные данные собственника (ов) недвижимости
2. Личные данные проживающих на участке, который в настоящее время получает пособие
3. Расчетное предложение, полученное вами от установщика, аккредитованного MCS или TrustMark
4. Номер лицензии TrustMark установщика

Примечание: Сертифицированный установщик TrustMark может использовать субподрядчиков для выполнения работ.Стремясь сделать грант более доступным, правительство объявило, что субподрядчикам не нужно проходить сертификацию MCS или TrustMark.

Если одна или несколько полученных вами котировок составляют необоснованно завышенных , они не будут одобрены командой Green Homes Grant. Это необходимо для обеспечения справедливой цены среди установщиков . В этом случае вам может потребоваться другое предложение с разумной ценой или, если вы отправили несколько предложений в своем приложении, будет выбрано самое дешевое (если оно разумно).

Если вы выполняете несколько проектов, вам не нужно заполнять отдельную заявку для каждого из них; просто отправьте отдельные цитаты как одну заявку. После этого вы получите отдельных ваучеров на каждое мероприятие.

Вы не можете обменять ваучеры на работы, для которых уже запущено . Не начинайте проект, пока ваучер не будет одобрен.

Если вы планируете провести вторичную меру, вы должны сначала выполнить первичную меру и погасить этот ваучер, чтобы иметь возможность погасить ваучер вторичной меры.

Как убедиться, что вы можете использовать ваучер

После выдачи ваучера действителен в течение трех месяцев .

После завершения работы вам необходимо будет предоставить следующую информацию:

• Удовлетворительное завершение проекта до истечения срока действия ваучера.
• Вся необходимая документация от установщика относительно проекта, включая копию счета с датой
• Доказательство того, что вы оплатили свою долю затрат установщику (если вы не являетесь участником программы с низким доходом)
• Доказательство того, что вы соответствуете требованиям программы

Когда вы погасите купон, оставшиеся расходы по проекту будут уплачены непосредственно установщику в размере . На этом проект будет завершен, и вы сможете наслаждаться своим новым улучшением дома с использованием экологически чистой энергии.
