Схема подключения системы отопления: Типовые схемы систем отопления

Основные классические схемы систем отопления

Классические схемы систем отопления

Схема системы отопления с верхней разводкой и тупиковым движением теплоносителя

В тупиковых системах отопления дома движение горячей воды, поступающей из подающей магистрали, прямо противоположно движению уже остывшей воды из обратной магистрали. При этом, длина циркуляционных колец неодинакова, так же, как и сопротивление в них (чем ближе расположен отопительный прибор к главному стояку, тем больше он прогревается и наоборот). Водяную систему с верхней разводкой разумней всего использовать в домах с подвалом или же в строениях без подвала с круглой крышей.

Схема системы отопления с верхней разводкой и попутным движением теплоносителя

В системах отопления дома с попутным движением теплоносителя все циркуляционные кольца одинаковы по протяженности, за счет чего работа стояков и нагревательных приборов происходит в одинаковых условиях, то есть, прогрев отопительных приборов равномерен, вне зависимости от их удаленности от главного стояка.

Данные системы используются в случае, когда невозможно провести увязку циркуляционных колец между собой в тупиковой системе теплоносителя.

Схема системы отопления с нижней разводкой и попутным движением теплоносителя

К системам с попутным движением теплоносителя относят тип устройства, где все циркуляционные кольца имеют одинаковую длину и одинаково прогреваются от главного стояка. Такие системы целесообразно использовать в системах с установленным насосом для искусственной циркуляции. При нижней разводке труб горячая вода поступает в магистральную трубу из отопительного котла из подвального помещения, после чего распределяется по радиаторам и стоякам.



Схема системы отопления с нижней разводкой и тупиковым движением теплоносителя

К тупиковым системам относятся такие схемы подключения, в которых все имеющиеся циркуляционные кольца имеют различную длину. Самое короткое кольцо проходит через главный стояк, максимально приближенный к отопительному котлу, а самое дальнее кольцо проходит через стояк, максимально удаленный от отопительного котла. При нижней разводке нагретая вода поступает в магистральную трубу с горячей водой снизу, из подвала, после чего распределяется по всем стоякам и радиаторам отопительной системы.

Системы отопления с горизонтальными однотрубными и двухтрубными ветками

Системы отопления с горизонтальными стояками представляют собой систему, где все радиаторы с одного этажа подключены к единому стояку. Однотрубные системы отличаются тем, что не имеют обратных стояков, за счет чего температура воды в них несколько ниже (горячая вода из подачи смешивается с остывшей водой из радиаторов). Двухтрубные системы имеют обратные стояки, поэтому способны максимально эффективно прогревать помещения здания, однако, количество труб в такой системе достаточно большое, за счет чего увеличивается время монтажа.

Лучевая (коллекторная) схема системы отопления

С каждым днем все больше клиентов компании «Тепломеханика» предпочитают нижнюю подводку к радиаторам через блоки нижнего подключения. В нижнем способе подводки используются арматурные блоки подключения и есть возможность реализовать все достоинства металлоплимерных трубопроводов, например, проложить трубопровод скрыто в стене или в полу здания. Благодаря такой схеме подключения приборов отопления и прокладке трубопровода, выполняется коллекторная поэтажная разводка или ее комбинация с одно- и двухтрубной системой.



Принципы коллекторной системы

1. Все трубы скрываются в конструкциях стен или пола.
2. Коллекторы размещаются в коллекторном шкафу, располагаемом таким методом, чтобы любая из веток, идущих к радиаторам/группе радиаторов, немного превышала по длине длину всех остальных веток.
3. В системе отопления создается принудительная циркуляция.
4. Все отводы коллектора снабжаются запорной (балансировочной) арматурой, а также расходомером для возможности отключения/регулировки расхода теплоносителя по каждому из колец в отдельности. При этом запорная арматура не должна влиять на работу иных приборов отопления.
5. Каждый из контуров отопления, который устанавливается после коллектора, должен являться самостоятельной системой. Должна быть возможность оборудования любой из систем собственной автоматикой – термоголовкой или же сервоприводом с выносным термостатом для помещений.



По  всем интересующим Вас вопросам можете обращаться по телефону

компании «Тепломеханика» (384-2) 67-02-88.

Имея опыт в проектировании, монтаже, пуско-наладочных работах и сервисном обслуживании систем отопления, мы создаём качественный, надёжный и сбалансированный по цене комплекс оборудования, который будет служить Вам многие десятки лет.



БУДЕМ РАДЫ ВИДЕТЬ ВАС В ЧИСЛЕ НАШИХ КЛИЕНТОВ!

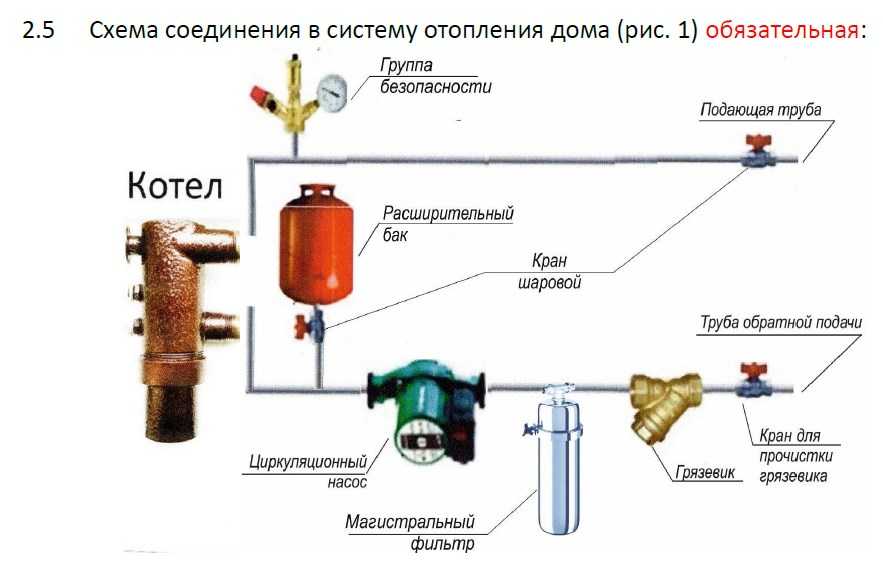

схема присоединения, подключение к котлу

В многоквартирных домах жильцы в основном пользуются услугами центральной теплосети для обогрева помещения. На качество этих услуг влияет множество факторов: возраст дома, износ оборудования, состояние теплотрассы и т.п. Существенное значение в отопительной системе имеет также и специальная схема, по которой идет подключение к тепловой сети.

Типы подсоединений

Схемы присоединения могут быть двух видов: зависимые и независимые. Подключение по зависимому способу является наиболее простым и распространенным вариантом. Независимая система отопления обрела свою популярность в последнее время, и широко используется при строительстве новых жилых массивов. Какое же решение является более эффективным для обеспечения тепла, комфорта и уюта любому помещению?

Зависимая

Такая схема присоединения, как правило, предусматривает наличие внутридомовых тепловых пунктов, зачастую оснащенных элеваторами. В смесительном узле теплопункта перегретая вода из магистральной внешней сети смешивается с обратной, приобретая при этом достаточную температуру (около 100°С). Таким образом, внутренняя отопительная система дома полностью зависит от внешнего теплоснабжения.

Достоинства

Главной особенностью такой схемы является то, что она предусматривает поступление воды в системы отопления и водоснабжения непосредственно из теплотрассы, при этом цена окупается довольно быстро.

• оборудование абонентского ввода простое и стоит недорого;
• системы отопления могут выдерживать большие температурные перепады;
• размер трубопровода в диаметре меньше;
• схема сокращает расход теплоносителя;
• невысокие эксплуатационные расходы.

Недостатки

Наряду с преимуществами такое присоединение имеет и некоторые минусы:

• неэкономичность;
• регулировка температурного режима значительно затруднена во время перепадов погоды;
• перерасход энергоресурсов.

Способы подключения

Подключение может осуществляться несколькими способами:

Независимая

Система теплоснабжения независимого типа позволяет сэкономить потребляемые ресурсы на 10-40%.

Принцип действия

Подключение системы отопления потребителей происходит с помощью дополнительного теплообменника. Таким образом, обогрев осуществляется двумя гидравлическими изолированными контурами. Контур наружной теплотрассы нагревает воду замкнутой внутренней теплосети. При этом смешивания воды, как в зависимом варианте не происходит.

Однако такое присоединение требует немалых затрат как на обслуживание, так и на ремонтные работы.

Циркуляция воды

Движение теплоносителя осуществляется в отопительном механизме благодаря циркуляционным насосам, за счет которых происходит регулярная подача воды через нагревательные приборы. Независимая схема присоединения может иметь расширительный сосуд, содержащий запас воды для случаев утечек.

Этот способ подключения позволяет сохранить циркуляцию воды с определенным количеством тепла при авариях теплотрассы. Т.е. во время аварийной ситуации температура в отапливаемых помещениях не снизится.

Компоненты независимой системы.

Сфера применения

Широко используется для подключения к системе отопления многоэтажных зданий или построек, которые требуют повышенного уровня надежности работы отопительного механизма.

Для объектов, имеющих в наличии помещения, куда нежелателен доступ постороннего обслуживающего персонала. При условии, что давление в обратных отопительных системах или тепловых сетях выше уровня допустимого — более 0,6 МПа.

Преимущества

• возможность регулировки температуры;
• высокий энергосберегающий эффект;
• возможность применения любых теплоносителей.

Отрицательные моменты

• высокая стоимость;
• сложность обслуживания и ремонта.

Сравнение двух типов

На качество теплоснабжения по зависимой схеме существенно влияет работа центрального теплоисточника. Это простой, дешевый, не требующий особого обслуживания и затрат на ремонт, способ. Однако преимущества современной независимой схемы подключения, несмотря на финансовые затраты и сложность эксплуатации очевидны.

Схемы подключения для управления теплым полом и центральным отоплением

Независимо от того, устанавливаете ли вы термостат Warmup для центрального отопления или контроллеры Warmup для водяного обогрева пола, используйте наш онлайн-инструмент поиска, чтобы найти схему подключения, соответствующую вашей конкретной конфигурации установки.

Загрузить схемы

Наши электрические схемы предлагают простые схемы, четкие цвета проводов и подробные легенды, которые помогут вам успешно подключить контроллер прогрева к системе отопления, которой он должен управлять. Схемы доступны для всех термостатов Warmup, независимо от того, устанавливаете ли вы их как часть водяной системы напольного отопления, простой конфигурации комбинированного котла или даже многозональной системы центрального отопления. Используйте наш онлайн-инструмент ниже, чтобы найти правильную схему для вашей установки.

Различные типы схем подключения

Дополнительную информацию о различиях между типами установки см. в таблице ниже.

• Combi
• План S +
• План C
• План S
• План Y

Обычно встречается в домах с одной ванной комнатой. Комбинированные котлы представляют собой автономные и работающие по требованию агрегаты, состоящие из источника тепла и отопительного контура.

Использует несколько двухходовых зональных клапанов, один из которых регулирует поток горячей воды от источника тепла в накопительный бак, а другие регулируют различные контуры отопления, при этом поток перекачивается циркуляционным насосом. Эта установка позволяет использовать зональные контуры отопления, обеспечивая независимый контроль температуры.

Один двухходовой зональный клапан регулирует поток горячей воды от источника тепла к накопительному баку, который представляет собой самотечную систему горячего водоснабжения. Поток отопительных контуров прокачивается циркуляционным насосом.

Используются два двухходовых зональных клапана, один из которых регулирует поток горячей воды от источника тепла в накопительный бак, а другой – для отопительного контура, при этом поток перекачивается циркуляционным насосом. Эта установка позволяет независимо работать как с контурами отопления, так и с контурами горячего водоснабжения.

Одиночный трехходовой клапан среднего положения регулирует поток горячей воды от источника тепла к накопительному баку или отопительному контуру, при этом поток перекачивается циркуляционным насосом.

Поиск правильной схемы подключения

Инструмент для создания схемы подключения, приведенный ниже, позволяет указать точную конфигурацию термостата подогрева и системы отопления.

Выберите модель

Сначала выберите модель термостата подогрева, которую вы устанавливаете. Диаграммы доступны для всех моделей, от MSTAT с циферблатом до технологически продвинутого беспроводного интеллектуального термостата 5iE.

Выберите источник тепла

Затем выберите источник тепла: независимо от того, работаете ли вы с водяной системой напольного отопления или с системой центрального отопления. Также возможно сочетание того и другого.

Выберите тип переключения

Тип переключения предлагает варианты переключения под напряжением или без напряжения. Switched Live означает, что термостат переключает напряжение питания при запросе тепла, Volt Free означает, что термостат переключает любое напряжение (не превышающее 230 В переменного тока), подаваемое источником тепла при запросе тепла.

Выберите тип установки

Тип установки относится к установленному плану отопления. Большинство систем (кроме системы с комбинированным бойлером) состоят из источника тепла, циркуляционного насоса/насоса (который может быть как внутренним в источнике тепла, так и внешним), бака для хранения горячей воды (обычно находится в сушильном шкафу) и сам отопительный контур

МОДЕЛЬ ТЕРМОСТАТА

ТЕПЛОВОЙ ИЗЛУЧАТЕЛЬ

ТИП ПЕРЕКЛЮЧЕНИЯ

ТИП УСТАНОВКИ

Электрические схемы внутренней системы центрального отопления; C, W, Y & S Plans

Ремонт дома и сделай сам

ByTim 7 ноября 2011 г. 3 февраля 2022 г.

, я подумал, что было бы полезно сделать копии электрических схем, которые я использовал, чтобы разобраться с нашей системой центрального отопления.

Набор схем включает в себя схемы подключения для ряда популярных конфигураций систем центрального отопления, C Plan, W Plan, Y Plan, S Plan, S Plan+ и т. д., и вы должны выбрать наиболее подходящую схему, которая соответствует установленным вами компонентам. в вашей системе вместе с тем, что вы надеетесь достичь с точки зрения управляемости.

Очевидно, что ваш пробег может отличаться, и если вы не знаете, как действовать дальше, я настоятельно рекомендую вам прекратить читать здесь и найти компетентного сантехника, чтобы он дал вам совет.

Это схема системы C Plan – довольно типичной для Великобритании насосной и зональной системы отопления/самотечного горячего водоснабжения, включающей настенный термостат, термостат резервуара для хранения горячей воды и таймер.

Удачи!
