Как сделать отопление частного дома своими руками. Разновидности вариантов отопления. Советы и рекомендации по изготовлению отопления частного дома своими руками. Монтаж отопления частного дома своими руками: как выбрать, рассчитать, особенности

Январь 27 • Полезные советы • Просмотров 566 • 1 комментарий к записи Как сделать отопление частного дома своими руками. Разновидности вариантов отопления. Советы и рекомендации по изготовлению отопления частного дома своими руками

Обустройство системы отопления частного дома является одним из главных этапов строительства или проведения ремонта в частном доме. Эффективное отопление создаст не только комфортные условия для проживания, но и сможет существенно сэкономить энергоресурсы, что очень важно при постоянно растущей цене топлива. Для создания системы отопления можно пригласить мастеров, однако, такие услуги будут стоить довольно дорого. При наличии определенных знаний, навыков и инструментов, эту работу можно сделать самостоятельно. О том, как сделать систему отопления своими руками, расскажем далее.

Содержание

• Как выбрать систему отопления для частного дома. Разновидности отопительных систем
• Особенности парового отопления частного дома
• Преимущества электрического отопления дома
• Особенности воздушного отопления частного дома
• Как рассчитать систему отопления частного дома
• Порядок монтажа системы отопления: инструкция
• Особенности монтажа отопления частного дома своими руками
• Особенности монтажа отопления частного дома своими руками

Как выбрать систему отопления для частного дома. Разновидности отопительных систем



Если раньше отопление дома сводилось к установке дровяной печи, то в наше время можно выбрать одну из многих видов отопительных систем. Все они отличаются как видом генерации, так и количеством компонентов. По виду генерации тепла отопление может быть:

• Газовое. В качестве теплоприбора в системах газового отопления используются газовые котлы или газовые конвекторы.
• Электрическое. Для генерации тепла в электрических системах применяются электрические котлы, тепловентиляторы, инфракрасные излучатели, конвекторы.
• Твердотопливное. Такие системы в качестве топлива используют уголь, дрова, торф, пеллеты. В качестве теплоприбора применяют твердотопливные котлы, камины, печи.

По своей функциональности отопительные приборы бывают:

• Одноконтурные. Такие приборы работают только на обеспечение теплом помещений. Достоинством данных котлов является простая конструкция и относительно невысокая цена.
• Двухконтурные. Такие газовые котлы могут, помимо отопления, обеспечивать жильцов горячей водой. Данные устройства более сложные, и стоят дороже, однако, выигрывают за счет своей компактности. В основном выпускаются двухконтурные котлы, работающие на газе и электроэнергии.

Выбор типа отопительной системы, прежде всего, зависит от доступности ресурсов, находящихся в вашем регионе.

Для установки отопления на природном газе, к дому должен быть подведен водопровод достаточного диаметра, чтобы обеспечить котел или конвектор нужным количеством газа с определенным давлением.

Использовать природный газ для отопления необходимо очень осторожно, в противном случае это может обернуться трагедией. Газовые приборы, в отличие от твёрдотопливных, отличаются высокой степенью автоматизации. Современные котлы могут сами регулировать интенсивность горения топлива в зависимости от температуры в доме.

Чтобы смонтировать электроотопление, необходим подвод силового кабеля к дому, который бы обеспечил достаточный ток для работы системы.

В регионах, где есть достаточно леса, целесообразней устанавливать твердотопливные котлы, работающие на дровах.

Особенности парового отопления частного дома

В паровом отоплении в качестве теплоносителя используется вода, которая обладает очень хорошей теплоемкостью. Она нагревается в котле, при помощи насоса циркулирует по системе и отдает тепло воздуху через радиаторы. Состоит такая система из следующих элементов:

• Котел (газовый, электрический, твердотопливный, жидкостный, комбинированный).
• Насос (может быть встроенный в котел или отдельно смонтированный).
• Бачок расширитель. При закипании воды и образовании пара, ее объем увеличивается, а бачок служит для сброса излишков.
• Радиаторы. Нужны для передачи тепла от теплоносителя.

Недостатками данной системы является то, что ее невозможно установить в непостоянно отапливаемых помещениях. При сильных морозах воду с трубопровода необходимо будет сливать. В противном случае, вода, которая при замерзании расширяется, может разорвать трубы и радиаторы.

Различают несколько видов систем:

• Однотрубная (последовательная). Особенности однотрубной системы отопления предусматривают наличие только одного контура подачи тепла, в котором радиаторы устанавливаются последовательно (выход одного радиатора подключен к входу другого). Данный вид парового отопления отличается своей простотой и дешевизной. Недостатком является невозможность регулировки подачи тепла в отдельно взятом помещении, а последний радиатор в цепи не будет давать нормальное количество тепла.
  Поэтому такие системы ставят крайне редко.
• Чем характеризуется двухтрубная система отопления? В ней предусмотрены 2 контура – подача и обратка. Каждый радиатор в системе подключается к контуру подачи и к контуру обратки. В этом случае тепло отдается им более равномерно. При необходимости одну из комнат в доме можно отключить от подачи тепла или ограничить ее. В случае ремонта одного из радиаторов не нужно будет отключать всю систему, что облегчает процесс ее обслуживания. Этот вариант является самым оптимальным для установки в одноэтажном доме.
• Многоконтурная система. Устанавливается в больших многоуровневых домах. Для ее монтажа применяется тепловой коллектор. Этот прибор регулирует подачу тепла на несколько контуров, которые могут быть разведены по всему дому. При помощи коллекторов на один контур можно установить радиаторы, а на другой – теплый пол. Данные системы очень удобны в плане регулирования подачи тепла, однако, стоят очень дорого.

Преимущества электрического отопления дома

Электрическое отопление частного дома не так популярно, как использование газа, но в последнее время количество домов с таким видом отопительных систем неуклонно растет.

За последние несколько лет электрические котлы и конвекторы сделали большой шаг вперед. Они стали намного экономичнее, не сжигают кислород, не требуют больших токов при работе.

При использовании конвекторов монтаж системы отопления существенно упрощается. Конвектор достаточно прикрепить к стене и подключить к розетке. Современные модели можно даже программировать на определенные условия. Такой прибор может самостоятельно включаться в определенное время, что сэкономит средства за счет ночного тарифа, а также регулировать мощность в зависимости от заданной температуры в помещении. Кроме того, конвекторы можно устанавливать в тех домах, где проживание людей не является постоянным. При этом не нужно бояться того, что система может разморозиться во время зимнего простоя.

В последнее время на рынке появились электрические керамические обогреватели. Они отличаются умеренным потреблением электроэнергии, более плавным нагревом помещения. Также данные модели не пересушивают воздух, что очень важно для их применения в жилых помещениях.

Особенности воздушного отопления частного дома

Теплоносителем в системе отопления может быть не только вода, но и воздух. В таком отоплении в роли теплогенератора выступает котел, дровяная печь или электрический калорифер. Нагретый воздух поступает в помещение по системе воздуховодов либо принудительно при помощи нагнетателя, либо естественным путем при помощи конвекции. В теплых широтах, где зимняя температура не опускается ниже +5⁰С, для организации воздушного отопления целесообразно использовать кондиционеры. Они гораздо эффективнее, так как на 1 Гкал тепла тратят почти вдвое меньше электроэнергии, чем обычные тепловентиляторы.

Преимуществами воздушного отопления являются:

• Довольно высокий КПД.
• Возможность параллельно с нагревом воздуха проводить его очистку и удаление неприятных запахов.
• Возможность регулировки влажности воздуха при использовании специальных увлажнителей.
• Простота монтажа воздушного отопления, благодаря которой она стоит гораздо дешевле, чем водяного или парового.
• Возможность отключать зимой при длительном отсутствии хозяев в доме, не боясь того, что система замерзнет.
• Возможность подключения кондиционера для охлаждения воздуха летом.

Недостатками системы воздушного охлаждения являются:

• Повышенный уровень шума при неправильном монтаже нагнетателя воздуха.
• Возможность монтажа только на этапе строительства или капитального ремонта.
• Пожароопасность. При возникновении пожара по системе воздуховодов может быстро распространиться пламя или угарный газ.
• Необходимость правильного размещения вентиляционных решеток. Они не должны находиться в местах, где длительно прибывают люди.

Как рассчитать систему отопления частного дома

При расчете системы отопления главным параметром является площадь помещений, которые будут отапливаться. На практике в частном доме отапливаться должны все помещения, хоть одна стена которых выходит на улицу.

Мощность котла вычисляется по формуле:

• W = S * K / 10 * 1. 15, где:
• W – Мощность котла.
• S – Площадь отапливаемых помещений.
• К – коэффициент климатических условий. Этот показатель вычисляется для каждого региона и является постоянной величиной. Например, для южных регионов коэффициент равен 0,7-0,95, а для северных – 1,6-2.
• 1,15 – рекомендуемый запас мощности котла.

Таким образом, для дома, который находится в северной широте, с площадью отапливаемых помещений 100 м², рекомендуемая мощность котла должна составлять:

• 100 * 1,6 * 1,15 / 10 = 18,5 КВт.

Теперь для каждого помещения проводится расчет мощности радиатора (количества секций). Для этого необходимо знать площадь отапливаемого помещения и тепловую мощность каждой секции радиатора.

Количества секций вычисляется по формуле:

• К = S * 100 / W, где:
• S – площадь отапливаемого помещения.
• W – мощность одной секции. Для каждого типа радиатора она разная и зависит от площади поверхности секции, а также материала, из которого сделан радиатор. Средняя мощность стандартного стального радиатора равна 200 Вт на секцию. Тогда для комнаты в 20 м² количество стальных секций должно быть — 20 * 100 / 200 = 10 секций.

Порядок монтажа системы отопления: инструкция

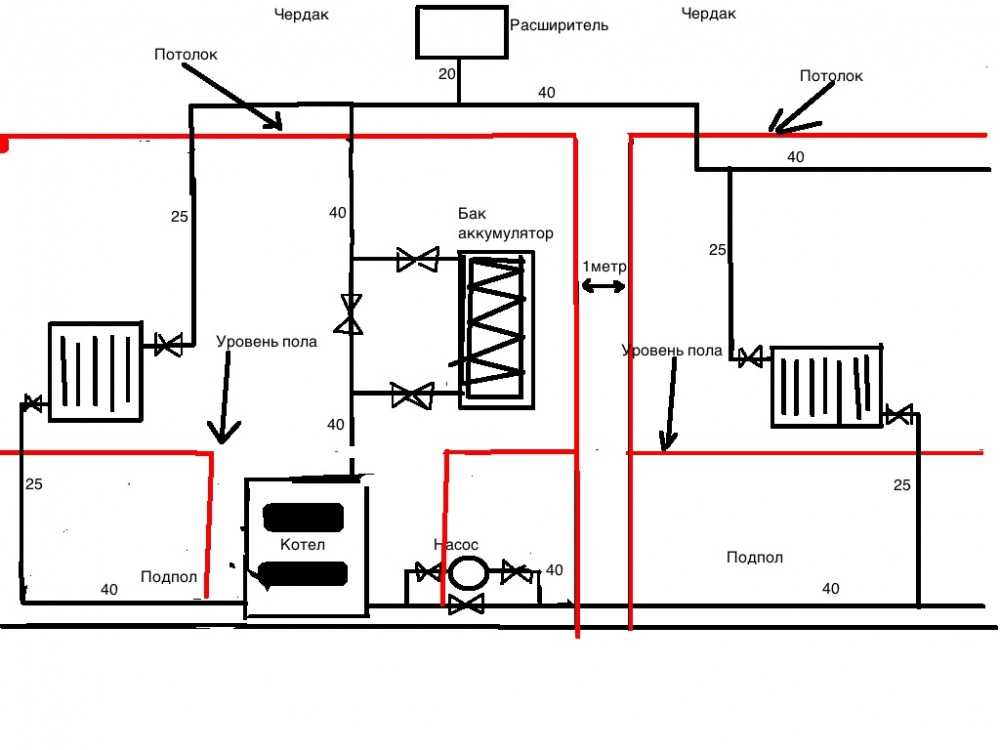

Рассмотрим порядок монтажа системы отопления. Так, первым делом необходимо установить котел. Требования к установке котлов описаны в инструкции производителем. Но есть общие правила:

• Для теплогенераторов мощностью до 60 КВт возможна установка на кухне. Для более мощных моделей необходима отдельная котельная.
• Напольный котел должен иметь свободное пространство перед фронтальной частью не менее 1 метра. Если обслуживание с боковых частей не предусмотрено, расстояние от стенок котла до стен должно быть не менее 0,7 м, если нужно обслуживание – 1,5 м.
• При установке нескольких котлов расстояние между ним должно быть не менее 1 метра. Между фронтальными частями – не менее 2 метров.
• Настенные котлы вешаются на минимально возможном расстоянии от дымохода. Идеальный вариант, когда патрубок котла совпадает с осью дымохода.
• Многие современные настенные котлы снабжены циркуляционным насосом и расширительным бачком, так что устанавливать их отдельно не нужно.

Порядок работ:

• Первым делом котел подключается к водопроводу. Перед соединением трубопровода и котла устанавливается отсекающий кран.
• Далее подключается контур подачи. На нем после котла монтируется группа безопасности. На выходе контура из котла также устанавливается запирающий кран.
• Подача теплоносителя подключается верхним отверстиям радиатора. На радиаторах монтируются регулировочные вентили.
• Нижнее противоположное отверстие радиатора подключается к обратному контуру. На обратку перед соединением с котлом устанавливается фильтр и отсечной кран.
• При отсутствии в котле мембранного расширительного бачка, он устанавливается на обратный контур.
• Следующим шагом к котлу подключается контур горячего водоснабжения.
• Далее система наполняется водой и прогоняется для выявления течи. Если течи не обнаружено, к котлу подключается газовый шланг.
• Последним шагом котел подключается к электросети и проверяется его работоспособность под нагрузкой.

Особенности монтажа отопления частного дома своими руками

При монтаже отопительной системы частного дома своими руками необходимо соблюдать определенные правила, которые помогут сделать ее более эффективной:

• Радиаторы отопления необходимо располагать только под окнами. В этом случае будет обеспечена эффективная конвекция.
• Водяная система должна иметь слив в самой нижней точке желательно рядом с канализацией, чтобы можно было удалить теплоноситель для ремонта.
• Ребра батареи должны располагаться только вертикально.
• Расстояние от нижней части радиатора до пола должно быть не менее 100 мм.
• Расстояние от верхней части радиатора до нижней части подоконника должно быть не менее 60 мм.
• После окончания монтажа систему необходимо заполнить водой и проверить на наличие течи без включения котла. При наличии течи соединения необходимо пождать или переделать.

Особенности монтажа отопления частного дома своими руками

« Реставрация старой мебели: как вернуть внешний вид старой мебели. Как произвести реставрацию мебели своими руками в домашних условиях. Необходимые материалы и инструменты для проведения реставрационных работ Особенности компостной ямы: как сделать своими руками, на что обратить внимание. Варианты компостных ям. Материалы и инструменты для изготовления компостной ямы своими руками »

Как сделать печное отопление частного дома своими руками

Содержание

1. Виды печного оборудования
2. Печи из металла
3. Печи из кирпича
4. Виды печного отопления в доме
5. Конвекционное
6. Водяное
7. Требования пожарной безопасности к печному обогреву дома
8. Как обезопасить потолок и перекрытия
9. Меры по защите стен вокруг печи
10. Что лучше для загородного дома – печное или котельное отопление

Не полная газификация даже крупных населенных пунктов, побуждает искать альтернативные источники тепла. Печное отопление частного дома на дровах и угле, хорошая замена котлам, работающим на газе.

Виды печного оборудования

На самом деле, печное оборудование для дома не является чем-то новым. Еще наши предки широко использовали печки для отопления помещений. Практически в каждом доме была установлена кирпичная русская печь или металлическая буржуйка.

Современные системы обогрева используют все те же устройства, только в новом исполнении с увеличенным КПД и улучшенной внутренней конструкцией.

При проектировании печного отопления в индивидуальном доме выбирают тип отопителя, ориентируясь на два критерия:

• Материал конструкции.
• Вид оборудования и принцип обогрева здания.

Все устанавливаемое для частного дома отопительное оборудование, условно делят на два класса по своему устройству: традиционные кирпичные и современные металлические печи.

Печи из металла

Новейшие системы отопления в качестве основного источника тепла используют металлические печи. Корпус хорошо и быстро прогревается. Предлагаемые печки изготовлены под дальнейшую облицовку камнем, либо поставляются уже полностью укомплектованными.

Преимущества металлических печей:

• Быстрая и простая установка.
• Небольшой вес.
• Минимальные затраты на монтаж.

Печное оборудование изготавливают из стали и чугуна. Некоторые модели оснащены облицовкой из натурального камня, улучшающей равномерный прогрев помещения.

Современные печи работают по принципу газогенерации или пиролиза, что увеличивает КПД на 10-12%. Печки оснащаются полностью глухими дверцами или со стеклянной вставкой.

Печи из кирпича

Кирпичная печь – традиционное решение вопроса отопления в частном доме. При условии, что кладка будет выполнена правильно, с применением необходимых строительных материалов и растворов, готовое изделие сможет полноценно обогревать здание.

Особенности обустройства и эксплуатации печей из кирпича:

• Большая нагревающаяся поверхность – фактически, вся кирпичная кладка, это нагревательный прибор. Тепло исходит от корпуса печи и дымохода. При грамотных расчетах можно сделать отопление второго этажа от печной трубы.
• Сложность монтажа – от качества кирпичной кладки зависит время эксплуатации. Для заготовки глины требуется длительное время (2-3 суток), а покупка готовых растворов и клеевых составов стоит дорого.
• Необходимость в изготовлении фундамента – кирпичная кладка даже у небольшой по размерам печи, будет весить 4-5 центнеров. Деревянный пол и стяжка не выдержат подобной нагрузки. Фундамент предусматривают на этапе изготовления проекта и строительства дома.
• Срок службы – кирпичная кладка со временем разрушается, швы растрескиваются и высыпаются. Потребуется регулярное обслуживание, каждые 1-2 года мелкий и частичный ремонт.

Чтобы сделать печное отопление в двухэтажном доме, внутри топки устанавливают водяной контур, подключаемый к радиаторной системе.

Виды печного отопления в доме

Кроме деления по материалу, используемого при изготовлении, типы печного отопления классифицируются по принципу работы – способу обогрева помещения. Распространение получили конвекционные (воздухогрейные) и гидравлические (водяные) теплогенераторы.

При выборе печного оборудования учитывают особенности работы и эффективность обогрева в каждом отдельном случае. На подбор подходящей печки влияет тип и этажность здания, количество комнат, разделенных между собой перегородками и другие факторы.

Конвекционное

Воздушное отопление изначально предназначалось для неотапливаемых зданий небольшой площади, не разделенных межкомнатными перегородками. Все конвекционные отопители имеют схожее устройство:

• Конвективные каналы – трубы ввариваются внутрь корпуса и соприкасаются с топочной камерой, что облегчает нагрев воздуха и увеличивает теплоотдачу.
• Режим газогенерации – топливо сгорает в герметичной топочной камере, отходящий углекислый газ дожигается.

Особенности конвекционных печей – быстрый и равномерный прогрев воздуха в помещении. Современное печное воздушное отопление подходит даже для двухэтажных частных домов. На корпус теплогенератора устанавливаются специальные теплосъемники с подключаемыми каналами воздуховодами.

С помощью гофрированных металлических рукавов, подключаемых к конвективным каналам, равномерно распределяют воздушное отопление в доме. Гофру заводят в каждое отапливаемое помещение. Теплый воздух подается принудительно, посредством термостойкого вентилятора, установленного внутри трубопровода.

Решение позволяет существенно повысить КПД, делает возможным применение конвекционной печи для зданий любой этажности и конфигурации.

Водяное

Печное водное отопление отличается большей эффективностью, чем воздухогрейное. Принцип работы связан с нагревом жидкостного теплоносителя, циркулирующего внутри труб системы обогрева здания. В конструкции печей установлен теплообменник в виде змеевика или водяной рубашки.

Для увеличения теплоотдачи, разводка отопления в 2-х этажном доме выполняется с обязательной установкой циркуляционных насосов. Подобным образом поступают и при подключении печи к системе одноэтажного здания большой площади.

Нагрев здания осуществляется несколькими способами:

• С использованием батарей – в корпусе печи предусмотрены отводы на подачу и обратку теплоносителя. Для подключения выбирается подходящая схема разводки трубопровода. Оборудование предназначено для встраивания в открытые и закрытые системы, с принудительной и естественной циркуляцией теплоносителя.

• Система отопления «теплый пол» за счет печного котла – еще одно популярное решение вопроса обогрева. Газогенераторные печи отличаются меньшей температурой сжигания топлива. Фактически, дрова не горят, а тлеют.
  Теплоноситель, в режиме газогенерации, нагревается до температуры 60-75°С, чего с избытком хватает для нагрева в теплых полах. Обязательно устанавливается смесительный узел.

Подключение циркуляционных насосов делает систему отопления энергозависимой. Чтобы обеспечить полноценную работу печного котла, дополнительно устанавливают байпас или ИБП.

Требования пожарной безопасности к печному обогреву дома

Печное отопление в деревянном доме устанавливается в согласии со строительными нормами, изложенными в СНиП 41-01-2003 (СП 60. 13330). На печки распространяются правила пожарной безопасности, предусматривающие необходимость проведения мероприятий по предотвращению возникновения пожара.

Отдельной графой стоит экологическое законодательство в отношении печного отопления, ограничивающее применение теплогенераторов в условиях городской черты. В частности, для подключения печки, кроме соответствия пожарным требованиям, здание должно иметь соответствующую этажность (не выше 5 этажей), наличие специального вентканала для отведения дыма.

В 1-2 этажных постройках, высота трубы относительно крыши дома должна быть не менее 0,5 м. В густозаселенных районах города, возвышение дымохода над зданием рассчитывают отдельно, в зависимости от расположения соседних построек.



Как обезопасить потолок и перекрытия

Противопожарная защита направлена на предотвращение случайного возгорания, вызванного особенностями эксплуатации (сильным нагревом корпуса и дымовой трубы) печного твердотопливного оборудования.

Мероприятия затрагивают проведение следующих работ:

• При горении, внутри топочной камеры дым разогревается до 450-550°С. Кратковременное возгорание сажи доводит температуру до 1200°С. Поверхность дымовой трубы сильно нагревается. Производители не рекомендуют подключать к печам оцинкованный и гофрированный стальной дымоход. Оптимальный выбор – сэндвич-труба или керамика.



• При печном отоплении в одноэтажных деревянных домах устанавливают специальную проходку. Потолок в месте над печью, защищают металлической вставкой. Проходка выполняется из негорючего базальтового утеплителя. На оголовок дымовой трубы устанавливают искрогаситель.



• В месте прохождения дымовой трубы в чердачном помещении, стропильную систему обрабатывают антипиринами. Дымоход окутывают термоизоляционным материалом.
• Правильно проходить перекрытия печной трубой, предусматривая противопожарные разрывы. Минимальное расстояние между поверхностью дымохода и перекрытием не менее 25 см. Разрыв заполняют базальтовой ватой.

Правила эксплуатации печного оборудования указывают на необходимость ежегодного осмотра и обслуживания системы дымоудаления. Кирпичную кладку проверяют на предмет трещин, трубы на наличие разгерметизации. Нарушения исправляют.

Меры по защите стен вокруг печи

Противопожарные мероприятия затрагивают необходимость установки защиты стен вокруг установленного печного оборудования. От печки до ближайших поверхностей оставляют разрыв в 1,25 м, в сторону открывающейся топки не менее 1,1 м.

Расстояние до стен можно уменьшить после проведения следующих работ:

• Поверхность деревянной стены закрывают базальтовым утеплителем. Для этой цели применяют базальтовую вату толщиной 5 см.
• Утеплитель обшивают металлическим листом.

После проведения работ, разрыв между корпусом печи и стенами сокращают до 0,5 м.

Существующие требования к печному отоплению частного дома предписывают необходимость защиты стен вокруг дымовой трубы. Часто, расстояние между дымоходом и горючей поверхностью не более 25 см, что связано с особенностями монтажа. Защиту выполняют также, как и изоляцию стен, окружающих печной котел.

В требованиях пожарной безопасности к печному отоплению в жилом доме указывается на необходимость регулярной проверки состояния устройства инспектором МЧС и печником. Аудит состояния позволит выявить потенциально опасные дефекты и своевременно устранить их.

Что лучше для загородного дома – печное или котельное отопление

Современные нормы отопления предъявляют идентичные требования, как к печам, так и твердотопливным котлам. Правила эксплуатации и безопасности, принципы работы и обогрева одинаковые.

Теплоэффективность котлов несколько выше чем у печей, но и стоят они дороже. Отзывы владельцев и сравнение эксплуатационных характеристик ясно указывают на следующее.

Для полноценного водяного обогрева отапливаемого дома, лучше выбрать твердотопливный котел. В непостоянно отапливаемые здания, лучше ставить печное оборудование, работающее по принципу конвекционного обогрева.

Отопление частного дома своими руками

Без отопления в нашей стране вряд ли можно прожить — уж слишком суровые зимы. Если владельцам квартир выбирать не приходится – что есть, тем и греют, то система отопления частного дома – личное дело его владельца. Выберите вариант, который подходит вам лучше всего.

В арендном климате без отопления зимой не выжить

Содержание статьи

• 1 Виды систем отопления
  • 1.1 Отопление плиты
  • 1.2 Вода
  • 1,3 воздух
  • 1,4 Электрика
• 2, которая выбирает
• 3 типы систем нагрева горячей воды
  • 3,1. Тип разводки
    • 3.2.1 Однотрубные системы
    • 3.2.2 Двухтрубная разводка
  • 3.3 По способу подачи теплоносителя
  • 3.4 По типу системы: открытая и закрытая

Типы систем отопления

В частном доме можно реализовать практически любую систему отопления, а также их комбинации. Чтобы правильно выбрать тип отопления, необходимо знать все их особенности, преимущества и недостатки.

Печное отопление

Столетие назад так отапливалось большинство домов, больших и не очень больших. Это просто печь без каких-либо дополнительных элементов. Один или несколько зависели от размера дома и возможностей хозяев. В избах обычно стояла большая русская печь, в домах интеллигенции и знати — более утонченные голландцы или шведы.

Голландцы и шведы еще играют

Печное отопление можно встретить и сейчас, но в основном на дачах, как временное решение для повышения температуры в помещении или как альтернативный источник тепла. В загородных домах можно встретить печное отопление, но уже редкость.

Печное отопление теряет популярность, оно настолько циклично: затопило — горячо, сгорело — холодно. Это очень неудобно. Второй серьезный минус – невозможность регулировать температуру. Интенсивность горения можно менять в некоторых пределах с помощью видов, но не радикально: если дрова горят, то выделяется определенное количество тепла. Его выпуск можно немного «растянуть», ограничив приток воздуха, но лишь немного.

Пример печного отопления двухэтажного дома

Третий недостаток — неравномерное распределение тепла. Отапливаются те помещения, в которые выходят бока печки, и даже тогда пол остается холодным. Кроме того, даже в отапливаемых помещениях у печки тепло, в дальнем конце помещения может быть даже холодно. Четвертый недостаток — необходимость постоянного обслуживания — на долго не оставишь. Приходится постоянно (или почти) находиться рядом с печкой: поддерживать горение, чистить и снова заливать. Все эти причины привели к тому, что печь в частном доме обычно фигурирует как один из возможных источников тепла и редко является основным.

Вода

Самой распространенной системой отопления в нашей стране является водяное отопление, и если говорят, что хотят сделать отопление частного дома своими руками, то 98% имеют в виду именно такую ​​систему. И это несмотря на то, что установка дорогая. Это, пожалуй, самая дорогая система для установки. Но плюсов у него приличное количество, чем и объясняется его популярность.

Состоит из водогрейного котла, трубопровода и отопительных приборов — радиаторов отопления — по которым циркулирует теплоноситель. Чаще всего это вода, но может быть и специальная незамерзающая жидкость. Вся сложность создания этой самой системы трубопроводов – необходимо обеспечить передачу тепла в необходимом количестве.

Водяное отопление – самое дорогое устройство

Первый положительный момент – система может работать как в циклическом, так и в непрерывном режимах. Это зависит от выбора котла. Если источником тепла для такой системы является обычный твердотопливный котел (дрова или уголь), то имеет место цикличность. Чтобы ее практически свести на нет, в систему добавляется тепловой аккумулятор – большой резервуар с теплоносителем, в котором тепло аккумулируется в период интенсивного нагрева. А ночью, когда котел прогорает, аккумулированное тепло поддерживает в доме комфортную температуру.

При наличии в системе любого другого котла — газового, жидкотопливного, пеллетного — зацикливания нет. После выхода системы на рабочую температуру ее выдерживают с довольно небольшим перепадом (при правильном расчете мощностей и конструкции).

Почти готово

Второй положительный момент: большинство современных котлов отопления оснащены автоматикой, которая контролирует их работу и следит за безопасностью. Такие системы могут работать довольно долго без участия человека (за исключением твердотопливных). Третий плюс в том, что требуется редкое обслуживание.

Поэтому в большинстве случаев отопление в частном доме производится водяным. Иногда владельцы даже не задумываются о возможности устройства какой-то другой системы.

Воздушный

Центр системы воздушного отопления также является источником тепла, и обычно это котел, только греет он не воду, как в водяной системе, а воздух. Источником тепла может быть мощный конвектор, работающий на газе, электричестве или жидком топливе.

Для поступления нагретого воздуха в другие помещения от источника тепла проводится система воздуховодов. Движение воздуха по ним может быть естественным (гравитационные системы) и принудительным (вентиляторами).

Теплогенератор и воздуховоды от него

По сравнению с водяным отоплением здесь требуется гораздо меньше денег. В небольших домах — на одну-две комнаты (обычно дачи) — обычно достаточно одного теплогенератора без воздуховодов. В этом случае теплый воздух через открытые двери попадает в другое помещение, согревая и его.

Недостатки здесь очевидны: пока работает теплогенератор — тепло, остановился — сразу стало холодно. Нет тепловой инерции, как в водяной системе (пока вода остывает дом теплый). Второй момент – осушка воздуха. Сушит при других видах отопления, но воздушное отопление частного дома, пожалуй, лидер в этом плане.

Электрика

Отопление частного дома электричеством – одно из самых простых в использовании устройств. Просто купите конвекторы и повесьте их в ключевых местах. Можно под окнами, можно — под потолком. Обе системы работают. Недостатком этих систем являются значительные затраты на поддержание стабильной температуры.

Система состоит из нескольких конвекторов, способных компенсировать потери тепла. В этом случае вообще нет никаких сложностей, кроме разводки подходящего участка и выделения мощности, необходимой для обогрева. Конвектор имеет нагревательный элемент, по которому движется поток воздуха. Проходя вдоль нагревательного элемента, воздух нагревается, разнося тепло по помещению.

Такие конвекторы устанавливаются в частных домах.

Движение воздуха в конвекторе организовано двумя способами: с вентилятором или без него, за счет естественных процессов. Более эффективное принудительное воздушное отопление. Но эта мощность нужна не всегда (а вентиляторы создают шум), поэтому многие модели имеют два режима работы — с вентилятором и без него.

Этот вид отопления достаточно комфортен – современные конвекторы могут поддерживать заданную температуру с точностью до двух градусов. Их работой управляет автоматика, которая включает и выключает их по мере необходимости. При питании они не требуют обслуживания.

Недостатком является то, что активная конвекция (движение воздуха) уносит большое количество пыли. Второй недостаток – пересушивание воздуха, но это недостаток всех систем отопления. Если в качестве нагревательного элемента использовать обычный змеевик, то он выжигает кислород воздуха (нагревается до красного свечения). Но такие элементы сейчас используются только в самых дешевых малогабаритных напольных моделях. Более серьезное оборудование нагревает воздух керамическими нагревателями, которые (почти) не сжигают кислород.

Есть еще такая система, как теплый пол, но это отдельная тема и описывается водяные теплые полы здесь, а электрические — в этой статье.

Какую систему выбрать

Фактический вид отопления частного дома зависит от климата и режима использования помещения. В большинстве стран с мягкой зимой используется электрическое или воздушное отопление. В нашей стране водяное отопление используется на большинстве территорий. Такую сложную систему имеет смысл строить в домах с постоянным проживанием. Тогда такие материальные вложения оправданы.

Чтобы зимой в доме было уютно, нужна надежная система отопления

Виды систем водяного отопления

Так как водяное отопление частного дома устанавливается в большинстве случаев, то рассмотрим, какие оно бывают виды. Есть довольно существенные отличия.

По способу циркуляции теплоносителя

Водяное отопление бывает двух видов: с естественной и принудительной циркуляцией. В системах с естественной циркуляцией используется известное физическое явление: более теплые жидкости поднимаются вверх, более холодные опускаются вниз. Поскольку система замкнута, образуется цикл.

Преимущества такой системы в том, что она энергонезависима, то есть не требует электричества для работы. Это важно во многих сельских районах, где перебои в подаче электроэнергии зимой являются скорее нормой, чем исключением.

Система естественной циркуляции

Еще минусы:

• Трубы необходимо использовать большего диаметра — скорость движения теплоносителя низкая, поэтому для передачи достаточного количества тепла требуется больший объем теплоносителя . их необходимо укладывать с постоянным немаленьким уклоном (около 3%), что не добавляет эстетичности помещению.
• При естественной циркуляции трубы располагают либо на высоте около метра, что не красит помещение. Второй вариант — разгонная петля, тоже не очень привлекательная. Ситуация лучше с двухэтажными домами. В них второй этаж представляет собой своеобразную разгонную петлю.
• Котел также необходим энергонезависимый, а это твердое топливо на дровах или угле. Все остальные требуют питания.
• Середина радиаторов должна быть выше середины котла (для обеспечения циркуляции). Если в доме нет подвала, приходится либо поднимать радиаторы вверх, либо делать углубление для котла. Тоже не самое веселое задание.
• Отсутствие возможности регулирования скорости движения теплоносителя и теплового режима в помещении.

Циркуляционный насос встраивается в системы с принудительной циркуляцией. Он не создает избыточного давления, просто гонит воду по трубам с заданной скоростью. Такой насос может быть встроен в котел (газовые отопительные приборы) или установлен отдельно на обратке перед входом в котел.

Циркуляционный насос основное отличие системы отопления частного дома с принудительной циркуляцией

Преимущества данного решения:

• Трубы укладываются на пол или под пол.
• Скорость движения теплоносителя можно регулировать (многоскоростной насос), тем самым регулируя температуру в помещении.
• Диаметр труб мал. Для среднего частного дома это обычно 20 мм или около того.
• Можно установить любой котел, с любой автоматикой. Автоматика обеспечивает более высокий уровень комфорта и возможность точного поддержания нужной температуры.

По типу проводки

Различают два типа систем:

• однотрубные;
• двухтрубный.

Однотрубные системы

В однотрубных труба выходит из котла, последовательно обходит все радиаторы отопления и с выхода последних входит на вход котла. Основное преимущество – минимальное количество труб. Недостатков у такого отопительного прибора для частного дома больше:

Лучше в этом плане усовершенствованная система — Ленинградка. В ней у каждого радиатора есть байпас – отрезок трубы, подключенный параллельно отопительному прибору. В этом варианте на входе и выходе радиаторов могут быть установлены шаровые краны, с помощью которых можно отключать радиаторы. При этом теплоноситель будет двигаться по байпасу.

Ленинградка позволяет поставить по два крана на каждый радиатор и при необходимости отключить радиаторы

Двухтрубная разводка

Данная система имеет две трубы, к которым параллельно подключаются радиаторы отопления. По одному патрубку подается горячий теплоноситель, по другому отводится остывший.

Пример двухтрубной системы с двумя контурами

Минусы — большой расход труб, но на вход каждого радиатора вода подается одинаковой температуры, есть возможность установить регулятор на каждый их обогрев устройства, чтобы можно было сбалансировать систему (установить требуемую теплоотдачу для каждого радиатора).

Существует несколько видов двухтрубных систем отопления:

Как выбрать полипропиленовые трубы читайте здесь.

По способу подачи теплоносителя

Различают системы с верхней и нижней подачей теплоносителя. Все схемы выше с нижним распределением. Системы с верхней подачей встречаются редко. В основном они реализуются в двух (или более) этажных зданиях для более экономичного построения системы.

Двухтрубная система с верхней разводкой

По типу системы: открытая и закрытая

Так как температура теплоносителя в системе меняется, меняется и ее объем. Чтобы было что делать с излишками, в систему устанавливаются расширительные баки. Эти баки бывают открытыми (обычный бак) и закрытыми (мембранный). Соответственно, системы называются открытыми и закрытыми.

Открытый расширительный бак обычно размещают на чердаке частного дома. Это, конечно, дешево, но в такой системе происходит постепенное испарение теплоносителя. Поэтому необходимо следить за количеством жидкости или делать автоматический прибор, который будет реагировать на снижение уровня. Обычно это поплавковый механизм (как в унитазе), открывающий/закрывающий подачу воды. Система проста и достаточно надежна, но в ней может циркулировать только вода. Заливать незамерзайки нельзя, так как не допускается изменение их концентрации (а это происходит при выпаривании). Кроме того, большинство антифризов токсичны, а их пары также не лечат.

Открытая система отопления частного дома

Где можно использовать такие баки, так это в системах с естественной циркуляцией — мембранный бак просто не будет работать при таком низком давлении.

Расширительный бак закрытого типа разделен на две половины эластичной мембраной. При недостатке теплоносителя вытесняет его из бачка, при избытке (увеличивается давление) теплоноситель растягивает мембрану, занимая больший объем.

Закрытая система с мембранным баком

Эти системы хорошо работают с принудительной циркуляцией для поддержания стабильного давления.

как выбрать, рассчитать, особенности

27 января. Полезные советы Просмотров 145. 1 комментарий Написать как сделать отопление частного дома своими руками. Разновидности вариантов обогрева. Советы и рекомендации по изготовлению системы отопления частного дома своими руками

Обустройство системы отопления частного дома является одним из основных этапов строительства или ремонта в частном доме. Эффективное отопление создаст не только комфортные условия для проживания, но и позволит значительно сэкономить энергоресурсы, что очень важно при постоянно растущей цене на топливо. Для создания системы отопления можно пригласить мастеров, однако такие услуги обойдутся довольно дорого. При наличии определенных знаний, навыков и инструментов эту работу можно выполнить самостоятельно. О том, как сделать систему отопления своими руками, расскажем далее.

Как выбрать систему отопления для частного дома. Разновидности систем отопления



Если раньше отопление дома сводилось к установке дровяной печи, то в наше время можно выбрать один из множества видов систем отопления. Все они различаются как по типу генерации, так и по количеству компонентов. По виду выработки тепла отопление может быть:

• Газ. В качестве учета тепла в системах газового отопления используются газовые котлы или газовые конвекторы.
• Электрический. Для выработки тепла в электрических системах применяют электрические котлы, тепловентиляторы, инфракрасные излучатели, конвекторы.
• Твердое топливо. Такие системы в качестве топлива используют уголь, дрова, торф, пеллеты. В качестве теплоносителя используются твердотопливные котлы, камины, печи.

По своему функционалу отопительные приборы бывают:

• Одинарный. Такие устройства работают только на обеспечение тепла помещений. Преимуществом этих котлов является простая конструкция и относительно невысокая цена.
• Двухконтурный. Такие газовые котлы могут помимо отопления обеспечивать жильцов горячей водой. Эти устройства сложнее и дороже, однако выигрывают за счет своей компактности. В основном выпускаются двухконтурные котлы, работающие на газе и электричестве.

Выбор типа системы отопления, в первую очередь, зависит от наличия ресурсов, расположенных в вашем регионе.

Для установки отопления на природном газе к дому должен быть подведен водопровод достаточного диаметра, чтобы обеспечить котел или конвектор нужным количеством газа с определенным давлением. Использовать природный газ для отопления нужно очень осторожно, иначе это может обернуться трагедией. Газовые устройства, в отличие от твердотопливных, отличаются высокой степенью автоматизации. Современные котлы могут регулировать интенсивность горения топлива в зависимости от температуры в доме.

Для монтажа электроустановки необходим силовой кабель к дому, который обеспечивал бы достаточный ток для работы системы.

В регионах, где достаточно леса, целесообразно устанавливать твердотопливные котлы, работающие на дровах.

Особенности парового отопления частного дома

В паровом отоплении в качестве теплоносителя используется вода, обладающая очень хорошей теплоемкостью. Нагревается в котле, с помощью насоса циркулирует по системе и отдает тепло воздуху через радиаторы. Эта система состоит из следующих элементов:

• Котел (газовый, электрический, твердотопливный, жидкостный, комбинированный).
• Насос (может быть встроен в котел или установлен отдельно).
• Расширитель бака. При кипячении воды и образовании пара ее объем увеличивается, а бак служит для сброса излишков.
• Радиаторы. Нам нужно передать тепло от теплоносителя.

Недостатком данной системы является невозможность установки в непостоянно отапливаемых помещениях. При сильном морозе воду из трубопровода нужно будет сливать. В противном случае расширяющаяся при замерзании вода может разорвать трубы и радиаторы.

Различают несколько типов систем:

• Однотрубный (последовательный). К особенностям однотрубной системы отопления относится наличие только одного контура теплоснабжения, в котором радиаторы устанавливаются последовательно (выход одного радиатора подключается к входу другого). Этот вид парового отопления отличается простотой и дешевизной. Недостатком является невозможность регулировки подачи тепла в отдельном помещении, а последний радиатор в цепочке не даст нормального количества тепла. Поэтому такие системы крайне редки.
• Чем характеризуется двухтрубная система отопления? В нем предусмотрены 2 контура — подача и обратка. Каждый излучатель в системе подключается к контуру питания и контуру контура. В этом случае тепло отдается им более равномерно. При необходимости одну из комнат в доме можно отключить от подачи тепла или ограничить его. В случае ремонта одного из радиаторов не нужно будет отключать всю систему, что облегчает процесс обслуживания. Этот вариант наиболее оптимален для установки в одноэтажном доме.
• Многоместная система. Устанавливаются в больших многоуровневых домах. Для его монтажа используется тепловой коллектор. Это устройство регулирует подачу тепла по нескольким контурам, которые можно разводить по всему дому. Используя коллекторы, к одному контуру можно установить радиаторы, а к другому – теплый пол. Эти системы очень удобны с точки зрения управления теплоснабжением, однако стоят очень дорого.

Преимущества электрического отопления дома

Электрическое отопление частного дома не так популярно, как использование газа, но в последнее время количество домов с таким типом систем отопления неуклонно растет. За последние несколько лет электрические котлы и конвекторы сделали большой шаг вперед. Они стали намного экономичнее, не сжигают кислород, не требуют больших токов при работе.

При использовании конвекторов монтаж системы отопления существенно упрощается. Конвектор просто прикрепите к стене и подключите к розетке. Современные модели могут даже программироваться на определенные условия. Такой прибор может самостоятельно включаться в определенное время, что позволит сэкономить средства за счет ночного тарифа, а также регулировать мощность в зависимости от заданной температуры в помещении. Кроме того, конвекторы можно устанавливать в тех домах, где проживание людей непостоянно. Не нужно бояться, что система может узнать во время зимнего простоя.

Недавно на рынке появились электрические керамические обогреватели. Отличаются умеренным потреблением электроэнергии, более плавным обогревом помещения. Также эти модели не перегружены воздухом, что очень важно при их использовании в жилых помещениях.

Особенности воздушного отопления частного дома

Теплоносителем в системе отопления может быть не только вода, но и воздух. В таком отоплении в качестве теплогенератора выступает котел, дровяная печь или электронагреватель. Нагретый воздух поступает в помещение по системе воздуховодов либо принудительно с помощью нагнетателя, либо естественным путем за счет конвекции. В теплых широтах, где зимние температуры не опускаются ниже +5⁰С, для обогрева воздуха целесообразно использовать кондиционеры. Они намного эффективнее, так как на 1 Гкал тепла расходуется почти в два раза больше электроэнергии на курение, чем на обычные тепловентиляторы.

Преимущества воздушного отопления:

• Довольно высокая эффективность.
• Возможность параллельно с нагревом воздуха очищать его и удалять неприятные запахи.
• Возможность регулировки влажности воздуха при использовании специальных увлажнителей.
• Простая установка воздушного отопления, благодаря чему оно значительно дешевле водяного или парового.
• Возможность отключения зимой при длительном отсутствии хозяев в доме, не опасаясь того, что система замерзнет.
• Возможность подключения кондиционера для охлаждения воздуха летом.

Недостатками системы воздушного охлаждения являются:

• Повышенный уровень шума из-за неподходящего вентилятора.
• Возможность монтажа только на стадии строительства или капитального ремонта.
• Опасность возгорания. В случае возникновения пожара по системе воздуховодов может быстро распространиться пламя или рвануть газ.
• Необходимость правильного размещения вентиляционных решеток. Их не должно быть в местах, куда давно прибыли люди.

Как рассчитать систему отопления частного дома

При расчете системы отопления основным параметром является площадь помещений, которые будут отапливаться. На практике в частном доме должны отапливаться все помещения, хотя бы одна стена которого выходит наружу.

Мощность котла рассчитывается по формуле:

• Вт = с*к/10*1,15, где:
• Вт — мощность котла.
• S — площадь отапливаемых помещений.
• К — коэффициент климатических условий. Этот показатель рассчитывается для каждого региона и является постоянной величиной. Например, для южных регионов коэффициент составляет 0,7-0,95, а для северных — 1,6-2.
• 1.15 — Рекомендуемый резерв мощности котла.

Таким образом, для дома, расположенного в северной широте, с площадью отапливаемых помещений 100 м ² Рекомендуемая мощность котла должна быть:

• 100*1,6*1,15/10 = 18,5 кВт.

Теперь для каждой комнаты рассчитывается мощность радиатора (количество секций). Для этого нужно знать площадь отапливаемого помещения и тепловую мощность каждой секции радиатора.

Количество секций рассчитывается по формуле:

• К = S*100/Вт, где:
• S — площадь отапливаемых помещений.
• Вт — мощность одной секции. Для каждого типа радиатора она разная и зависит от площади поверхности секции, а также материала, из которого изготовлен радиатор. Средняя мощность стандартного стального радиатора составляет 200 Вт на секцию. Тогда для комнаты 20 м ² Количество стальных секций должно быть — 20*100/200=10 секций.

Процедура установки системы отопления: Инструкция

Рассмотрим порядок монтажа системы отопления. ТаК, первым делом нужно установить котел. Требования к установке котлов описаны в инструкции производителя. Но есть общие правила:

• Для теплогенераторов мощностью до 60 кВт возможна установка на кухне. Для более мощных моделей требуется отдельная котельная.
• Напольный котел должен иметь свободное пространство перед передней частью не менее 1 метра. Если обслуживание с боковых частей не предусмотрено, расстояние от стенок котла до стен должно быть не менее 0,7 м, при необходимости обслуживания — 1,5 м.
• При установке нескольких котлов расстояние между ними должно быть не менее 1 метра. Между фасадными частями – не менее 2 метров.
• Настенные котлы висят на минимальном расстоянии от дымохода. Идеальный вариант, когда патрубок котла совпадает с осью дымохода.
• Многие современные настенные котлы оснащены циркуляционным насосом и расширительным баком, поэтому их отдельно устанавливать не нужно.

Заказ работ:

• Первым делом котел подключается к водопроводу. Подпрыгивающий кран устанавливается перед соединением трубопровода и котла.
• Контур подачи подключен. После котла монтируется группа безопасности. На выходе контура из котла также установлен запорный кран.
• Подача охлаждающей жидкости подключается верхними отверстиями радиатора. На радиаторах монтируются регулировочные вентили.
• Нижнее противоположное отверстие радиатора соединяется с противоположным контуром. На обратке на обратке в котел устанавливается фильтр и запорный кран.
• При отсутствии в котле мембранного расширительного бака он устанавливается на обратном контуре.
• Следующий шаг к котлу подключается по контуру горячего водоснабжения.
• Далее система заполняется водой и загоняется на обнаружение утечек. Если протечек не обнаружено, газовый шланг подсоединяется к котлу.
• На последнем этапе котел подключается к электросети и проверяется его работоспособность под нагрузкой.

Особенности монтажа отопления частного дома своими руками

При монтаже системы отопления частного дома необходимо соблюдать определенные правила, которые помогут сделать ее более эффективной:

• Радиаторы отопления должны располагаться только под окнами. В этом случае будет обеспечена эффективная конвекция.
• Водяная система должна иметь слив в самой нижней точке, желательно рядом с канализацией, чтобы охлаждающую жидкость можно было удалить для ремонта.
• Ребра батареи должны располагаться строго вертикально.
• Расстояние от низа радиатора до пола должно быть не менее 100 мм.
• Расстояние от верха радиатора до низа подоконника должно быть не менее 60 мм.

  No related posts.
