Сборка радиатора отопления: Сборка алюминиевых радиаторов отопления | BuilderClub

подключение, как подключить батареи своими руками, соединение

Содержание:

Существует несколько видов отопительных приборов, и одним из них являются алюминиевые отопительные радиаторы. Данные устройства имеют ряд положительных качеств, за счет которых алюминиевым радиаторам удалось добиться немалой популярности. В данной статье речь пойдет о том, как подключить алюминиевый радиатор.

Особенности алюминиевых радиаторов

Основные характеристики алюминиевых радиаторов – малый вес, сравнительно небольшая стоимость и возможность работать при высокой температуре теплоносителя. Кроме того, радиаторы из алюминия выглядят гораздо лучше чугунных аналогов. Срок службы рассматриваемых изделий может превышать 10 лет, причем все это время металл не будет подвергаться воздействию коррозии.

Существует два варианта алюминиевых радиаторов:

1. Стандартные (европейские). Такие устройства рассчитаны на давление не более 6 атмосфер. Как правило, батареи европейского типа используются для обустройства отопительных систем частных домов.
2. Усиленные. Данная категория батарей может работать при давлении до 16 атмосфер, что позволяет использовать их в многоквартирных домах.

Рассматриваемые приборы имеют секционную конструкцию, поэтому сборка алюминиевых радиаторов отопления и их монтаж осуществляются точно так же, как и данные операции с другими секционными радиаторами. Батареи устанавливаются под окнами или же крепятся к стенам. В зависимости от схемы подключения трубы могут подводиться к батареям как с одной стороны, так и с обеих.

Количество секций радиатора подбирается в зависимости от тепловых потерь и требуемой теплоотдачи. При выборе самих батарей нужно учесть рабочее давление, при котором они могут работать, температурный режим отопительной системы и давление опрессовки системы.

Зачастую алюминиевые радиаторы комплектуются дополнительными деталями, среди которых:

• Стойки и кронштейны;
• Заглушки;
• Кран Маевского или автоматический воздухоотводчик;
• Набор уплотнительных прокладок;
• Запорная арматура или терморегуляторы.

Правила сборки

Перед тем, как выполнить подключение алюминиевых радиаторов отопления, их нужно собрать. Сразу стоит сказать, что при отсутствии уверенности в собственных навыках лучше будет обратиться к профессионалам. Впрочем, особой сложности в сборке радиатора нет – достаточно лишь внимательно изучить технологию и тщательно провести все необходимые операции.

Сборка алюминиевого радиатора должна выполняться прямо перед тем, как он будет устанавливаться. В прибор вкручиваются необходимые заглушки, а также крепится арматура. Зачищать радиатор на данном этапе работы нельзя – подобные манипуляции с большой вероятностью могут стать причиной повреждений и протечек.

Технология сборки очень похожа на сборку чугунных батарей, но алюминиевые радиаторы более удобны – их всегда можно расширить или уменьшить за счет секций. Изделия из чугуна такой особенностью похвастать не могут – любые вариации с ними возможны только при полной замене изделия.

Когда предварительная сборка алюминиевых батарей завершена, в радиатор встраивается воздушный клапан, позволяющий стравливать воздух. Головка клапана должна быть направлена вверх. Затягивать клапан слишком сильно не стоит. При правильной установке клапана будет закрываться сразу после спуска воздуха и заполнения радиатора теплоносителем.

Чтобы клапан мог выполнять свои функции, нужно немного отпустить его крышку. Если при работе отопительной системы батарея часто завоздушивается, то это верный признак наличия неполадок в системе. При обнаружении подобных проблем стоит обратиться за помощью к профессионалам.

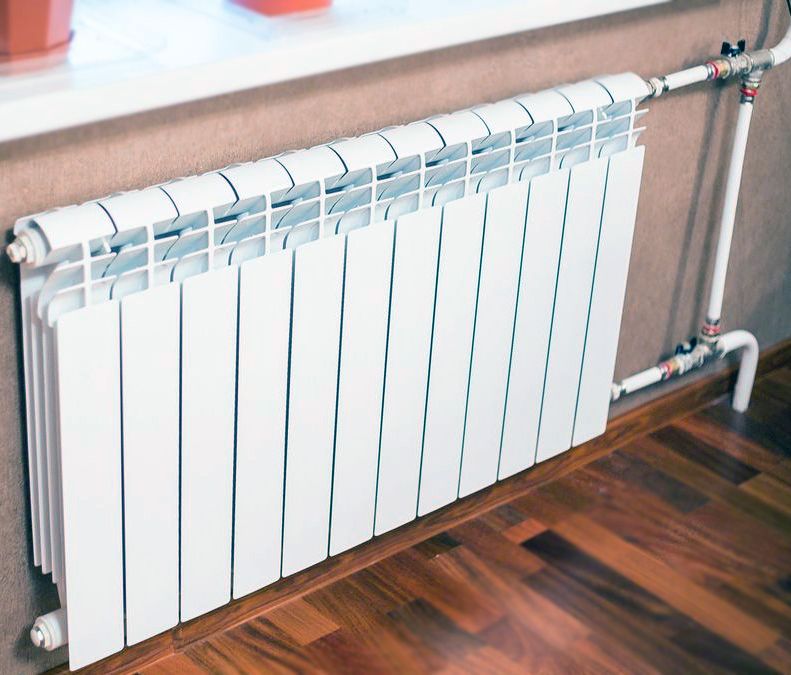

Монтаж и подключение алюминиевых батарей

Подключение алюминиевых радиаторов начинается с разметки участков для крепления кронштейнов. При выборе места для монтажа радиаторов нужно учесть следующие моменты: расстояние прибора от подоконника должно составлять 10 см, от пола – около 12 см, а от стены – 3-5 см.

Соблюдение этих расстояний позволит добиться максимально эффективной теплоотдачи.

Чтобы дополнительно снизить уровень теплопотерь, стоит заранее продумать ряд моментов: радиатор может устанавливаться в специальной нише или закрываться декоративным экраном. Кроме того, на теплоотдачу влияет то, как выполнено соединение алюминиевых радиаторов с трубопроводом отопительной системы.

Продумав все нюансы установки радиаторов, нужно зафиксировать на стенах кронштейны, к которым подвешивается радиатор. Кронштейны должны располагаться таким образом, чтобы их крюки находились точно между секциями радиаторов. Установленный радиатор нужно проверить на выравнивание и при необходимости скорректировать его расположение кронштейнами.

Последний этап работы – подключение алюминиевых батарей к отопительной системе. Для этого нужно взять трубный ключ и соединить радиаторам с подводками. Запорная арматура устанавливается только на нижних подводящих трубах.

При каждом заполнении радиаторов теплоносителем нужно очень плавно открывать запорную арматуру, чтобы в системе не возникали гидроудары.

Правила монтажа и эксплуатации алюминиевых радиаторов

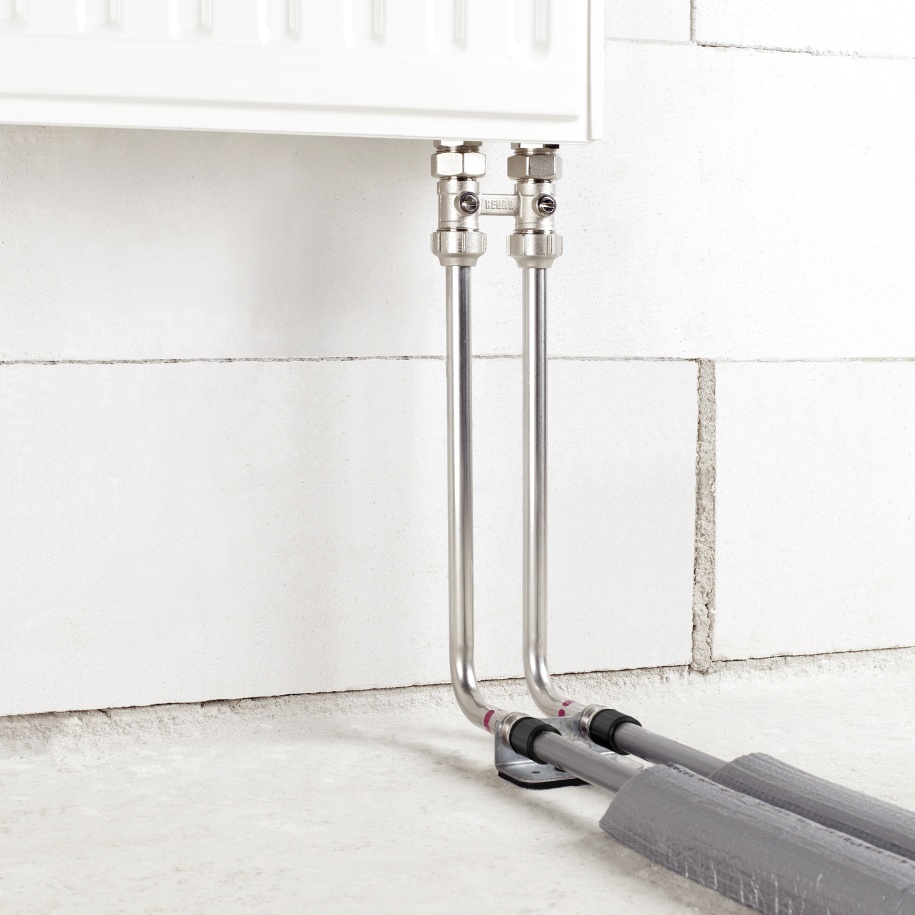

Трубы могут подводиться к радиатору как с одной, так и с двух сторон. Если трубопровод подводится только с одной стороны, то от использования длинных радиаторов лучше воздержаться. При разносторонней подводке можно использовать радиаторы из 24 секций, а в системах с естественной циркуляцией теплоносителя – не более 12 секций.

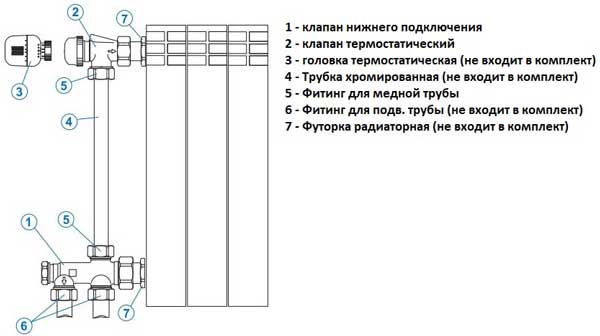

На каждой подводке радиатора должна устанавливаться запорно-регулирующая арматура, которая дает возможность:

• Настраивать температурный режим в каждом отдельном помещении;
• Отключать один радиатор для профилактики или ремонта без остановки всей отопительной системы.

В процессе эксплуатации алюминиевых радиаторов нужно соблюдать ряд правил:

• Радиатор нельзя полностью отключать от системы, кроме случаев, требующих проведения ремонта или профилактических работ;
• Обрабатывать алюминиевые радиаторы «металлическими» красками запрещено;
• Для чистки радиатора нельзя использовать абразивы и агрессивные химические средства;
• Спускать воду из системы с алюминиевыми радиаторами более чем на 15 дней в году запрещается.

Рекомендуется очищать батареи перед началом каждого отопительного сезона.

Заключение

Алюминиевые радиаторы – это универсальные отопительные приборы, отличающиеся хорошими эксплуатационными характеристиками и простотой эксплуатации. Грамотная сборка радиаторов отопления своими руками и правильное выполненное подключение позволят создать качественную отопительную систему, способную постоянно поддерживать комфортный температурный режим в помещении.

Сборка и монтаж радиаторов отопления своими руками

Радиаторы отопления – важный элемент отопительной системы квартиры или частного дома. Ошибки при их сборке и монтаже могут обернуться самыми неприятными последствиями, поэтому если вы решили установить радиатор отопления самостоятельно, воспользуйтесь инструкцией и советами специалистов, которые помогут выполнить работу правильно.

Типы радиаторов отопления

Особенности сборки и монтажа батарей отопления во многом зависят от материала, из которого изготовлены изделия. Выделяют следующие типы радиаторов:

• Алюминиевые. Достоинствами этого типа радиаторов являются малый вес и хорошая теплоотдача, недостатками – вероятность поломки при перепадах давления в системе отопления и восприимчивость к химическому составу воды.
• Стальные. Стальные батареи отопления – одни из самых популярных, поскольку имею много плюсов: высокую теплоотдачу, низкую тепловую инерционность, эстетичный вид, доступную цену. Единственный минус стальных радиаторов: подверженность коррозии в открытой системе отопления.
• Чугунные. Достоинства батарей из чугуна: долговечность и износостойкость, недостатки: высокая тепловая инерционность, большой вес.
• Биметаллические. Биметаллические радиаторы изготавливают из сплава алюминия и стали. Они обладают хорошей теплоотдачей, отличным показателем рабочего давления и современным дизайном, но отличаются высокой ценой.

Как собрать радиатор отопления?

1. Расположите секции радиатора на ровной поверхности.
2. Зачистите торцы секций до чистого металла мелкой наждачной бумагой. Это необходимо для того, чтобы предотвратить коррозию и течь.
3. Установите в пол-оборота ниппель-гайки. Для герметичности стыков сверху наденьте прокладки из паронита или силикона.
4. Соедините секции между собой, поочередно затягивая гайки сначала руками, затем ключом.
5. После соединения всех секций на свободные отверстия с одной стороны установите заглушку, а с другой – кран Маевского (устройство для выпуска воздуха из радиатора).
6. Проверьте прочность всех соединений, затем переходите к установке изделия.

На что обратить внимание при монтаже различных типов радиаторов?

Алюминиевые радиаторы монтируют на специальные кронштейны, которые предварительно крепятся к стене. При монтаже чугунной батареи нужно учитывать вес изделия и прочность несущей конструкции. Многосекционные батареи из чугуна советуют устанавливать на монтажные ножки, которые, как правило, поставляются в комплекте с радиатором. Если вес батареи больше ста килограммов, рекомендуется использовать дополнительные подпорки.

Чтобы избежать возможных механических повреждений монтаж биметаллических и стальных радиаторов следует выполнять, не снимая защитную пленку завода-изготовителя. Так же как и алюминиевые батареи, биметаллические и стальные радиаторы крепятся к стене с помощью кронштейнов. Благодаря малому весу изделий, их можно крепить практически к любой поверхности: бетонной стене или перегородке из гипсокартона. В первом случае для крепления кронштейнов используются дюбели и цементный раствор, а во втором – двухсторонняя крепежная арматура.

Вне зависимости от типа радиатора отопления, монтаж изделия необходимо осуществлять в строгом соответствии с прилагающейся инструкцией. Перед началом работ продумайте алгоритм действий, выберите место установки и подготовьте инструменты, и только потом приступайте к сборке и монтажу радиатора отопления. Если вы не уверены в том, что все сделаете правильно, лучше обратитесь за помощью к специалистам. Профессиональная сборка и монтаж радиатора позволят в будущем избежать протечек и потерь тепла.

Как разобрать и собрать, батареи отопления: чугунные, алюминиевые и биметаллические

Алюминиевые, биметаллические, чугунные радиаторы собраны по одному и тому же принципу: секции в верхней и нижней части соединены между собой ниппель-гайками. Ниппель-гайки — это полые кольцеобразные гайки с внешней резьбой. Резьба нанесена на оба конца. Внутри каждой сделаны специальные пазы. В них при сборке-разборке вставляется ключ, вращая который происходит стягивание либо разъединение (в зависимости от направления вращения) обеих секций. Герметизацию обеспечивает прокладка из паронита или силикона, надеваемая сверху гайки.

Так подключается радиатор в систему

Как правило, разбирать и собирать батареи отопления нужно в следующих случаях:

• при монтаже новой системы обогрева;
• при необходимости добавить дополнительные секции радиатора;
• заменить давшую протечку секцию либо прокладку.

  Нужно менять прокладку, а значит, разобрать батарею, а потом ее собрать

Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

Как собрать алюминиевый радиатор

Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.

Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель. Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием.

Так алюминиевый радиатор выглядит в разрезе

Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно. И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.

Для лучшей герметичности торцы потом нужно обезжирить (можно бензином).  Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.

Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов  затягивая обе гайки.

Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху

Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий  мягкий металл, не забываем.

Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы).  Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.

Разборка чугунных радиаторов

Наиболее распространены чугунные радиаторы МС140. За время их эксплуатации, а это в некоторых случаях 30 и больше лет, они показали себя только с лучшей стороны:

• аккумулирует тепло;
• устойчив к плохому качеству теплоносителя;
• простоты в обслуживании;
• надёжны и имеют большой срок службы (от10 лет и выше)

Как же разобрать этого дедушку? А очень просто, ведь конструктивно все радиаторы собраны по одному принципу: с помощью ниппель-гаек и прокладок для герметичности. Правда, в те древние времена на гайку накручивалась пакля с краской и стояла резиновая прокладка.

Чугунные радиаторы в некоторых системах стоят по 50 лет, понятно, что разобрать их будет непросто

С разборкой нового радиатора проблем не возникает. А вот со старым придётся повозиться:

• со временем стык между секциями «прикипает»;
• внутренние выступы для ключа разъедаются под действием теплоносителя.

Вот поэтому разобрать старую «чугунину» довольно проблематично.

Еще одна сложность в работе с чугуном — его большой вес.  Масса одной «чистой» секции -7.5 кг. Батарея из 10 секций весит 75 кг, поэтому переносить её лучше вдвоём. Перед разборкой радиатора, его лучше всего снять и промыть. Небольшую по весу батарею можно промыть в ванне, предварительно постелив тряпку. Для этого лучше всего взять кусок шланга, подключить к крану с холодной водой и хорошенько промыть. Если ванну пачкать жалко, можно выйти во двор. Важно только наличие воды, нужен также сток: всякого ужаса в воде будет более чем достаточно.

Только сильный человек может один носить чугунные батареи

Место для разборки радиатора выбирается ровным и достаточно просторным. Если вы живёте в многоэтажном доме, то эту работу вполне можно выполнить на лестничной клетке. Из инструментов понадобится:

• радиаторный ключ;
• зубило, молоток, небольшая кувалда;
• щётка с металлическим ворсом, паяльная лампа;
• несколько досок или чурок для подкладки под батарею;
• сантехнический ключ №2,3 для раскручивания боковых пробок (футорок) и заглушек.

Немного слов о ключе: вряд ли вы найдёте что-то подобное в магазине, проще поискать на рынке или одолжить у знакомого сантехника.

Ключ представляет из себя круглый пруток диаметром 18 мм. С одной стороны он расплющен в виде лопатки под внутренний размер: ширина ее 28х40мм и толщиной 6 мм. С другой, к нему приварено кольцо, в которое вставляется рычаг для вращения. Длина ключа определяется как ½ длины самого большого радиатора плюс примерно 300 мм. Можно сделать такое «чудо» и из подходящего отрезка полудюймовой трубы, расплющив один конец. Но этот вариант подойдёт только для разборки нового радиатора.

Стык потек — прохудилась прокладка. Нужно разбирать чугунную батарею и менять ее

Для облегчения работы, перед разборкой стык необходимо прогреть строительным феном, либо паяльной лампой. Вот тут и понадобятся доски: на них укладываете батарею и греете.

С «закипевшими» секциями проблем бывает очень много. Они настолько «сроднились», что и значительные физические усилия не помогают. Тогда первое «лекарство» — нагрев. Разогреваете металл до слабого свечения, затем попробуете раскручивать (только перчатки берите толще). Может подойти еще один вариант: раскручивать после остывания, но только сразу, после того, как температура снизится. В этом случае образуются в прокладках микротрещины, и разрушается такое соединение проще.

Теперь о порядке действий.  Предварительно открутив заглушки, прикладываем ключ сверху радиатора, совместив головку ключа с местом, где будет откручен ниппель, и делаем круговую отметку мелом на теле ключа по торцу секции. Вместо мела можно использовать кусок изоленты или скотч. Далее вставляем ключ в нижнее внутренние отверстие и немного проворачивая вдоль оси вправо и влево доводим его до сделанной метки.

Теперь о том, в какую сторону нужно откручивать секцию. Если есть ниппель, то «наживляем» его поочерёдно левой или правой стороной. Определяем, в какую сторону он закручивается. Тогда откручивать гайку ключом нужно в противоположную сторону. Если резьба правая (закручивается по часовой стрелке), то для откручивания вращаем ключ против часовой стрелки. Для левосторонней резьбы откручиваем по часовой стрелке.

Если случилось чудо, и вам удалось сорвать резьбу, не спешите раскручивать ее полностью. Выкручивайте гайку на один оборот, затем проделайте тоже самое и с верхним ниппелем.  И так понемногу откручивайте то сверху, то снизу. Чугун не любит перекосов и может банально расколоться. Таким же образом раскручиваем все секции.

Бывает, что протёкшую секцию не удаётся раскрутить. Тогда попробуйте распилить её по центру ниппеля «болгаркой» или ножовкой по металлу. Только разрезать секцию нужно предельно осторожно. Ведь чугун по природе – материал хрупкий. Есть ещё один способ: среднюю часть негодной секции просто разбивают небольшой кувалдой с двух сторон, а ниппеля выкручивают сантехническим ключом или выбивают молотком и зубилом.

При разборке не всегда получится обойтись только ключом. Часто необходимо разогреть металл до слабого свечения, и только после этого можно будет (и то не всегда) сорвать резьбу с закипевшей батареи

Сборка чугунного радиатора

Производится в обратной последовательности, отличие лишь в смене направления вращения ключа. Не забывайте о замене прокладок, лучше всего купить в магазине паронитовые, они прочнее, долговечнее и выдерживают агрессивные теплоносители (антифризы).

Вдруг не найдёте таких прокладок, можно использовать сантехнический лён. Он наматывается на правую резьбу по часовой стрелке, а на левую наоборот — против часовой стрелки. Ещё для  надёжности на резьбу ниппель-гайки можно нанести герметик (например Unilock).  Если использовать в системе планируете антифриз, то на подмотку краску наносить нельзя — ее разъест очень быстро и придется все перепаковывать. А это — слив системы, ее промывка, разобрать, потом собрать все секции… работы много. Так что под систему с антифризами используйте химический стойкий герметик и паронитовые прокладки.

Итоги

Сборка и разборка радиаторов из любого материала происходит по одному сценарию. Разный может быть только вес, да еще некоторые специфические характеристики металлов (хрупкость чугуна, например).

Сборка радиаторов отопления и их монтаж

Прежде чем начнется сборка радиаторов отопления и их монтаж, необходимо закупить все необходимые для этого материалы и инструменты. Просчитайте количество необходимых секций, распределите это количество по комнатам. Закупив все материалы и инструменты, можно приступать к сборке и установке.

При покупке обогревающего устройства следует обращать внимание на мощность и тип обогревателя.

Естественно, вам потребуются сами радиаторы. К ним дополнительно будут нужны определенные детали: заглушки, пробки, дюбели, кронштейны и кран Маевского. Кронштейны можно использовать в том случае, если стены вашего дома бетонные или кирпичные, то есть из твердых материалов, которые можно просверлить и вставить дюбели.

Пробки в наборе могут иметь резьбу разных размеров. Две пробки в радиаторах являются проходными – через них подсоединяют подающую и обратную трубы. Одна из двух других пробок заглушается, в другую вкручивают кран Маевского.

Какие фитинги могут потребоваться для сборки батарей

Схема установки чугунной батареи.

Если система отопления однотрубная, то понадобятся тройники следующих диаметров: для подводящей основной трубы, например, 25 мм, для отводящей к радиатору и обходной трубы по 20 мм. Если основная подающая труба имеет диаметр 35 мм, то трубы будут иметь диаметры 32-25-25.

На каждый радиатор отопления потребуется по два таких тройника. В продаже имеются как полипропиленовые радиаторные краны, так и металлические, которые стоят несколько дороже. Надежность и долговечность кранов зависит от качества теплоносителя. На каждый радиатор нужно по два таких крана.

Если стены построены из недостаточно твердого материала, необходимо использовать специальные кронштейны. После того как все необходимые материалы будут куплены, можно приступать к сборке и установке радиаторов.

Перед тем как начнется сборка и монтаж биметаллических или чугунных батарей, необходимо сделать разметку того места, где они будут висеть. Для этого на стене делают отметки карандашом в местах крепления кронштейнов. Разметку необходимо производить по уровню. Кроме того, следует учитывать, что кронштейны необходимо крепить так, чтобы они располагались в промежутке между секциями батарей.

Производя разметку, необходимо учитывать и высоту радиаторов от подоконника и пола. Чтобы не сделать ошибок, радиаторы отопления прикладывают к стенам и наносят отметку таким образом, чтобы кронштейны после крепления оказались между секциями батареи.

После нанесения разметки на стены сверлят отверстия соответствующего диаметра. Диаметр отверстия должен совпадать с размером дюбеля, который идет в комплекте с радиатором. Затем вставляют дюбель и вкручивают в него сам кронштейн.

Вернуться к оглавлению

Сборка биметаллических радиаторов

Схема биметаллического радиатора.

Прежде чем монтировать биметаллический радиатор отопления, его необходимо собрать. Для этого вам потребуются следующие материалы и инструменты:

• секции радиатора;
• пакля;
• паста Unipak;
• фум-лента;
• радиаторные краны;
• кронштейны;
• дюбели;
• электродрель;
• гаечные ключи;
• карандаш.

От радиаторного крана нужно открутить деталь с резьбовым соединением, на резьбу наматывается подмотка. Для этих целей лучше всего применять паклю в сочетании со специальной пастой Unipak, выдерживающей высокие температуры. Паста помогает достичь высокой герметичности резьбовых соединений биметаллических радиаторов. Вместо пакли с пастой можно использовать фум-ленту или паклю с краской.

Прежде чем намотать паклю, нужно нанести на резьбовую часть детали пасту или краску, равномерно распределяя ее по всей резьбе. После этого берут заранее подготовленный пучок пакли и наматывают ее по ходу резьбы. Далее на обмотанную деталь надевают накидную гайку крана и вкручивают в пробку биметаллических радиаторов. Сначала можно закрутить руками, а потом с помощью гаечного ключа. Таким же образом вкручиваются в остальные пробки кран Маевского и заглушки.

На пробки биметаллических радиаторов можно установить специальные резиновые прокладки, которые можно купить отдельно. Другим, более надежным вариантом является намотка из пакли со специальной пастой. После этого закручивают пробки в радиатор. Необходимо обратить внимание, что две пробки имеют левую резьбу, а две – правую.

На накидных гайках радиаторных кранов имеются кольцевые уплотнения, поэтому на них намотка не требуется. Данное кольцевое уплотнение ляжет в фаску, имеющуюся на резьбе кранов, соединение в этом случае получится плотным.

Когда пробки в батареи будут вкручены, прикручивают радиаторные краны. Теперь можно приступать к пайке труб-отводок одной стороной к радиаторному крану, второй – к тройнику. Здесь следует обратить внимание на длину труб-отводок, учитывая расстояние от пола и то, что часть трубы уйдет во внутренний диаметр соединяемой детали.

Во время пайки необходимо следить, чтобы направление тройника совпадало с направлением радиаторного крана.

Чтобы сделать все правильно, можно расположить кран и трубу на ровной поверхности и сделать отметки карандашом на всех деталях. Во время пайки необходимо проследить, чтобы все карандашные отметки совпадали.

Следующим действием будет прикручивание радиаторных кранов непосредственно к радиатору. Это нужно для определения расстояния до обводного участка подающей трубы в однотрубной системе отопления. После этого осуществляется непосредственное крепление биметаллических радиаторов на кронштейны и проверка их по уровню. Все радиаторы после сборки монтируются аналогичным образом. После этого они завязываются с котлом и друг с другом при помощи трубопровода. Сборка и монтаж биметаллических радиаторов может считаться завершенной. Основным условием при таких работах является точность разметок. Радиатор должен быть установлен аккуратно, соединения не должны иметь перекосов.

Вернуться к оглавлению

Сборка чугунных радиаторов

Схема технических характеристик чугунного радиатора.

Перед монтажом чугунных радиаторов их целесообразно развинтить, подкрутить ниппели и произвести их сборку. Сборка таких батарей, как правило, выполняется вдвоем. Для этого понадобятся следующие материалы и инструменты:

• радиаторные ключи;
• краска;
• кисти;
• кронштейны;
• дюбели;
• электродрель.

Сборка чугунных радиаторов производится на верстаке с использованием двух специальных ключей, которые вставляются в ниппельные отверстия (каждый ниппель имеет и верхнее, и нижнее отверстие). Для удобства в нижнее ушко радиаторного ключа вставляют ломик. Нижний и верхний ниппели разворачиваются одновременно, чтобы радиатор не перекашивался. Необходимо помнить то, что ниппели с разных сторон батареи имеют различные по направлению резьбовые соединения.

Схема установки чугунных радиаторов.

После разборки чугунных радиаторов и развинчивания всех секций начинают их группировку. Чтобы выполнить группировку двух секций, сначала захватывают ниппелями несколько резьбовых нитей на каждой стороне. После этого завинчивают оба ниппеля одновременно. Таким же образом можно собрать чугунную батарею с любым необходимым количеством секций.

Собранную батарею в дальнейшем подвергают опрессовке. В случае обнаружения протечек воды ниппели подкручивают. После сборки целесообразно окрасить радиатор. Прежде чем установить чугунную батарею, нужно установить для нее крепление. В доме с деревянными стенами батареи устанавливаются на подставки, располагающиеся прямо на полу, а на стену монтируются поддерживающие приспособления. При покупке радиатора нужно проверить соответствие крепления типу вашей стены, на которой будут монтироваться отопительные устройства.

При установке батареи нужно проследить, чтобы ее центр совпал с центром окна. Верхняя часть радиатора должна находиться на расстоянии 5 см от подоконника, нижняя не доходить до пола не менее, чем 6 см. Радиатор необходимо приложить к стене, соблюдая все данные параметры, и произвести разметку мест крепления таким образом, чтобы на каждый м отопительных устройств приходилось по одному кронштейну. Все отопительные приборы, монтируемые в одной комнате, должны находиться на одинаковом уровне. Кронштейны обычно устанавливают на глубину не менее 12 см и замуровывают цементным раствором.

После того как батарея будет подвешена на крепление, ее подсоединяют к системе отопления. Для этого нужно вывернуть заглушки, подключить вентиль и монтировать радиатор при помощи сгонов.

Как разобрать алюминиевый радиатор отопления своими руками

Здесь вы узнаете о том как разобрать алюминиевый радиатор отопления своими руками: плюсы и минусы обогревателей из алюминия, а также последовательность действий при сборке и разборке секций батарей.

Впервые алюминиевые радиаторы появились на мировых рынках теплового оборудования в 80-х годах 20 века. Рядом с тяжелыми ребристыми «чудовищами» из чугуна они выглядели изящно и стильно.

Естественно, что спрос на них был огромен, но лишь спустя десятилетие первые алюминиевые батареи проявили свои недостатки.

К настоящему моменту производители значительно улучшили показатели батарей из алюминия, поэтому положительных качеств теперь в них значительно больше, чем ранее. Так же упростилась сборка алюминиевых радиаторов отопления и теперь их можно устанавливать или разбирать без привлечения специалистов.

Плюсы и минусы обогревателей из алюминия

Алюминиевые радиаторы стали частыми «гостями» частных домов и квартир в домах с централизованным отоплением.

Это стало возможным благодаря тем качествам, которые завоевали сердца потребителей во всем мире:

1. Алюминий является одним из лучших проводников тепла, отдавая его в окружающее пространство двумя способами: излучением и тепловой конвекцией. Эта возможность особенно востребована в отопительных системах с нестабильным напором носителя.
2. Сборка секций алюминиевых радиаторов возможна без привлечения дополнительных сил. Так как их небольшой вес позволяет все сделать своими руками. Их легко как перевозить, так и устанавливать.
3. Эти батареи способны выдерживать давление от 16 до 25 атмосфер, что делает их желанными на местах, которые занимали чугунные «гармошки». Существуют 2 вида алюминиевых радиаторов. Один из них подходит для автономных отопительных систем, где нагрузка редко превышает 10 атмосфер. Второй – для батарей, подключенных к централизованному обогреву, где случаются перепады до 15 атмосфер.
4. Алюминиевые радиаторы стоят намного ниже стальных или биметаллических аналогов. Это один из самых важных факторов, который привлекает потребителей.
5. Они легко регулируются, что позволяет создавать необходимый микроклимат в помещении и экономить при этом средства на обогреве.
6. Они обладают привлекательным дизайном, который легко вписывается в любой интерьер.

Эти качества сделали батареи из алюминия востребованными во всем мире, несмотря на то, что у них есть незначительные недостатки:

1. Алюминий неустойчив к образованию коррозии, но современные радиаторы обрабатываются специальными средствами, которые предотвращают ее появление. Но даже после обработки подобные обогреватели лучше держать заполненными теплоносителем, что трудно сделать в централизованной системе отопления, где сброс воды производится после каждого окончания сезона. Именно поэтому алюминиевые батареи больше востребованы в автономных системах, где подобных сбросов нет.
2. Батареи этого вида склонны к завоздушиванию, поэтому в начале отопительного сезона из них нужно стравливать лишний воздух.
3. Резьбовое соединение в алюминиевых моделях слабое и при сильном гидравлическом ударе на местах стыка может появиться течь. Устранить этот дефект можно, только зная, как собрать алюминиевый радиатор отопления с применением дополнительных прокладок.

Этот вид радиаторов выпускается в двух видах: цельный и секционный. Второй наиболее распространен в частных домах и квартирах.

Сборка батарей

В принципе, имея под рукой необходимые инструменты, даже новичок сможет собрать или разобрать алюминиевый радиатор своими руками.

Чтобы установить обогреватель из алюминиевого радиатора своими руками, необходимо:

1. Расположить батарею на ровной поверхности. Это необходимо для того, чтобы обследовать устройство перед его монтажом и проверить все места соединений на наличие возможных трещин или сколов.
2. Перед тем, как соединить элементы обогревателя, резьба в местах соединения очищается не только от мусора, но и от заводской краски. Делается это при помощи наждачной бумаги с мелким зернистым покрытием. Это важно, так как в дальнейшем слой краски может потрескаться, что приведет к течи. Ради товарного вида производители окрашивают не только секции радиаторов, но и места их стыков.

   Очищая батарею от краски, нужно следить, чтобы наждачная бумага не оставила на ней царапин, которые так же в будущем могут стать причиной течи.

3. Все прокладки следует промыть в мыльном растворе, а если в отопительной системе предполагается использование антифриза, то их нужно обезжирить, так как этот носитель способен проникать в любые, даже самые незначительные неровности.
4. Перед соединением секций желательно изучить чертеж ключа для сборки алюминиевого радиатора, чтобы знать, как им пользоваться. Этот металл очень мягкий, поэтому любое слишком большое усилие может повредить резьбу и тогда придется покупать новую секцию.
5. На ниппель гайку надевается паронитовое уплотнение с обеих сторон. Ключ помещается сверху и легко проворачивается пару раз, то же проделывается с нижним отверстием. Только после того, как места стыков были прихвачены, можно при помощи рычага закрутить их более плотно.
6. Отверстие, которое не будет использоваться, закрывается заглушкой, а на другое крепится кран Маевского и сборка алюминиевого радиатора готова.

После того, как будут собраны все секции радиатора, его можно подсоединять к отопительной системе и проверять на наличие возможных мест протечки. Так как алюминиевые батареи достаточно легкие, их вполне можно подсоединить своими руками, даже не имея для этого соответствующих навыков.

Как разобрать алюминиевый радиатор отопления своими руками?

Снятие алюминиевой батареи происходит в следующих случаях:

1. Когда система меняется полностью.
2. Необходимо нарастить или убрать лишнюю секцию.
3. Устранить течь.

Перед тем, как разобрать алюминиевую батарею отопления, нужно подготовить набор гаечных ключей и отвертку.

Дальнейшие действия производятся в следующей последовательности:

1. Теплоноситель сбрасывается из системы. Если разборка происходит в отопительный сезон, то следует подождать, пока батарея остынет.
2. При помощи гаечного ключа откручиваем муфту, которая соединяет шланг, идущий от батареи к трубе отопления.
3. Отключенный радиатор нужно освободить от остатков воды и положить на ровную поверхность вверх лицевой стороной.
4. Фильтр из батареи вынимается и тщательно промывается. Это нужно сделать сразу, так как грязь, накопившаяся в нем, может застынуть и тогда удалить ее будет крайне сложно.
5. Дальнейшая работа – это разбор батареи на секции. Они соединены между собой специальными ниппель гайками. Для их снятия необходим ключ для разборки алюминиевых радиаторов, проворачивая который против часовой стрелки, их легко удалить с радиатора. Делать это нужно крайне осторожно, чтобы избежать образования перекоса.

После разборки элементы батареи промываются и собираются в той же последовательности действий.

Если необходимо устранить течь, то для алюминиевых радиаторов подойдет специальный раствор из эпоксидной смолы с добавлением бронзового порошка. Работать с этим составом нужно быстро, так как он засыхает в считанные минуты, поэтому место протечки нужно зачистить и подготовить заранее.

Заключение

Сборка и разборка алюминиевых радиаторов отопления – это достаточно простое действие, которое не требует специальных навыков. Единственное, что следует помнить, так это то, что алюминий очень мягкий металл, поэтому прилагать какие-либо излишние усилия к нему не рекомендуется.

Если под рукой есть необходимые инструменты, то работа не доставит каких-либо проблем. Снимать для промывки радиаторы из этого металла можно раз в 3-5 лет. Подобная профилактика значительно увеличит срок эксплуатации устройства.

Полезное видео

Как собрать алюминиевый радиатор отопления – видео:

правильная сборка и разборка батареи из алюминия

Причина, из-за которой разборка и сборка алюминиевых секций становится первой необходимостью, не всегда возникает спонтанно.

Самая неприятная причина вынуждает хозяина привлечь квалифицированного специалиста к срочному ремонту своего отопительного оборудования.

Появление трещины, явная течь или запотевание ослабленного рёбра, непосредственно, на самой секции, приводят к мысли о неизбежной её замене. Другая причина — увеличение или уменьшение количества секций радиатора для изменения коэффициента теплоотдачи.

Инструмент в помощь

Базовый набор инструментов, без которого не обойтись:

• радиаторный, ниппельный ключ;
• гаечные рожковые ключи;
• монтировка;
• болгарка для обрезных операций;
• набор паронитовых прокладок, и заглушек;
• разводной, сантехнический, ключ;
• строительный фен;
• газовый ключ №2.

Роль главного инструмента в предстоящей работе отводится ниппельному ключу.

Ключ представляет собой толстостенную трубу с засечками по длине и с плоским наконечником лопаточкой. Вместо радиаторного ключа, некоторые сантехники используют сплющенный с одного конца металлический стержень круглой формы, диаметром 18—20 мм. Инструмент откалиброван серией насечек, шаг между которыми соответствует ширине одной секции.

Разводной или рожковый ключ необходим для бережного отворачивания оцинкованных муфт и покрытых эмалью торцевых заглушек. Монтировка, болгарка и строительный фен могут понадобиться при возникновении проблем с демонтажем прикипевших соединений.

Разборка и сборка алюминиевого радиатора своими руками

Площадку, на которой будет производиться реставрация радиатора, покрывается плотной тканью. Если это поверхность стола, тогда основная работа будет проходить не на весу. Подготовленное место предохранит мягкий алюминий от получения ненужных деформаций и царапин.

Важно! Перед снятием накидных муфт под радиатор расстилается тряпка, чтобы уберечь пол от грязной жидкости, которая может вытечь при демонтаже. Нужно иметь под рукой тряпку для впитывания остатков влаги, остающихся внутри секций.

Отключение от сети отопления

Перед началом разборки радиатор отключают от отопительной сети отсечными вентилями. Если отсечных кранов у радиатора нет, то приглашают работника ЖКХ, чтобы он отключил стояка отопления для проведения ремонтных работ.

Во время отопительного сезона, после перекрытия радиатора, делают паузу. Поскольку вода в нём ещё горячая, некоторое время пережидают, пока жидкость остынет, а затем отсоединяют радиатор от труб отопления.

Теплоноситель, оставшийся в батарее, сливают в заранее подготовленное ведро и приступают к разъединению секций. Сразу после демонтажа внутреннюю поверхность батареи промывают проточной водой.

Как разобрать и собрать батарею

Алюминиевые секции, соединены ниппель-гайками. Внутренняя часть такого соединителя имеет выступы, за которые гайку захватывает ниппельный ключ и выкручивает её. Гайка похожа на муфту, только резьба у неё внешняя. На одной ниппель-гайке есть как правая, так и левая резьба. Они делаются парой для верхнего и нижнего соединения. При раскручивании ниппеля секции расходятся, при закручивании стягиваются друг с другом.

Предварительно скручиваются с торцов все заглушки и переходники. Доступ к соединителю должен быть открыт для ниппельного ключа со всех сторон.

Фото 1. Крепление секций алюминиевого радиатора друг к другу: ниппель-гайки раскручиваются при разъединении.

Для разборки батареи, лопатку инструмента через открытый торец радиатора помещают в пазы отворачиваемой верхней ниппель-гайки и с некоторым нажимом делают пробную прокрутку против часовой стрелки, чтобы сдвинуть соединение. Если ключ нормально проворачивает гайку, то его вставляют в пазы нижней ниппельной гайки и также, как в первом случае, пробуют повернуть на пару оборотов.

Важно! При отворачивании соединителей следует соблюдать последовательность действий, чтобы избежать перекоса.

После разъединения вскрытая резьба тщательно обследуется на трещины и сколы, на целостность резьбы. При необходимости стыки зачищаются мелкой наждачной шкуркой.

Начиная сборку секций радиатора, на верхнюю и нижнюю ниппель-гайки надевают уплотнительные кольца из паронита, помещают между секциями. Секции слегка прижимаю друг к другу и попеременно их свинчивают. Проворачивание гаек, чтобы не получилось перекоса, ограничивается двумя оборотами ключа.

Если что-то пошло не так

За время эксплуатации стыки между секциями и стальные гайки прикипают друг к другу. Это происходит от качества теплоносителя, подающегося в отопительную систему. Иногда бесполезными оказываются даже значительные физические усилия.

Несмотря на то что с прикипанием нужно справиться, алюминий легко деформируется, поскольку он мягкий металл.

Нагревая строительным феном места соединений можно побороть прикипевшую ржавчину. Если же и это не помогло, слишком въедлив коррозийный нарост, тогда берётся за дело обрезная машинка.

Совет. Если ниппельная гайка не отворачивается под большим нажимом, то не нужно увеличивать прилагаемое усилие чрезмерным рычагом. В худшем случае сломается не только сама гайка, но и треснут обе секции, которые плотно сидят на этой гайке.

Болгаркой обрезается прохудившаяся секция, причём с обратной стороны и отступив от края соединения не меньше чем на половину длины муфты. Этим предохраняют рабочую секцию от разрушения и не разрезают соединительную гайку. Во время обрезки ржавчина отскакивает, и тем самым упрощается раскручивание уцелевшей секции.

Во время сборки желательно заменить старые прокладки на новые и почистить места соединений, обращая внимание на дефекты и неровности. Герметичное соединение уберегает от преждевременных протечек.

Полезное видео

Посмотрите видео, в котором показано, как собирать алюминиевый радиатор.

Заключение

Работа считается завершённой после опрессовывания собранного радиатора.

Сборку и разборку ремонтируемых секций удобнее проводить с напарником. Упрощает процесс снятия отопительного прибора со стены и предотвращает его деформацию. Напарник при этом приветствуется любой, даже не строительной, квалификации.

алюминиевые, биметаллические, чугунные, видео и фото

Необходимость сборки-разборки отопительной конструкции возникает, когда одна из секций дала течь, еще при желании сэкономить на сборке всего комплекса, при необходимости наращивать секции, так как изначально вы «промахнулись» с их подсчетом. Как видите, причин множество, они менее важны, чем процесс, которому посвящается наша инструкция.

Конечная цель – теплые батареи.

Батарей много, а метод сборки один

Хотим вам напомнить, что батареи могут быть нескольких видов по материалам:

• Чугунные;
• Биметаллические;
• Алюминиевые;
• Стальные.

И нескольких видов по конструкциям:

• Панельные;
• Секционные.

К сведению!
Секрет прост: методика сборки различных радиаторов одна + методика обвязки радиаторов тоже одна.
Поэтому сегодняшний материал является универсальным для всех видов батарей.

Начнем с секций

Проведем сборку на примере секционных батарей. Чтобы как-то дополнить сведения, разберем моменты обвязки радиаторов, тем более что они однотипны и для секционных и для панельных обогревателей.

Расставляем все по местам.

Обвязка начинается с распределения ролей:

1. На каждом радиаторе, независимо от вида, имеется четыре резьбовых входа. Наша задача – определиться со схемой входа-выхода теплоносителя для правильной расстановки заглушек и грамотного подключения элемента в сеть;

Схема сборки.

Совет!
Если вы производите обычную замену радиатора, то придумывать вам уже ничего не надо.
Вы делаете все по подобию предыдущего радиатора.
Верхний вход, нижний выход.
Противоположное верхнее резьбовое отверстие – проходная заглушка с краном Маевского.
Противоположный нижний резьбовой выход – глухая заглушка.

2. Роли распределены.
   Производим сборку:

• Начало – соединение крана Маевского и глухой заглушки. Для этих целей подойдет льняное волокно и специальная паста для герметизации резьбовых соединений;
• Волокно наматывается ровными прядями без комков и гребней в направлении противоположном направлению резьбы заглушек;

Для дополнительной герметизации деталей используем волокно.

• Затем паста фиксирует это волокно на своем месте;
• С помощью гаечного ключа заглушки устанавливаются на свои места.

Разводной гаечный ключ – прекрасный помощник.

Совет!
В продаже имеются специальные ключи с фигурными выемками под основные параметры монтажного комплекта.
Для обвязки радиатора вполне хватит и разводного ключа, хотя его возможностей будет маловато для заглушек для чугунных радиаторов.
Тогда вам все равно понадобится газовый ключ.

• Чуть сложнее с входом воды и водоотведения. Сегодня в батареях устанавливаются краны, названные американками, это соединения с накидной гайкой обеспечивают максимально надежное соединение. Их установка происходит следующим образом:
• Резьбовая часть, входящая в радиатор, оформляется так же, как уже было описано – волокном и пастой;

Рекомендации!
Лен и пасту можно заменить ФУМ лентой, так советуют многие.
Действительно можно, но делать это надо грамотно.
Такая замена возможна в домах и квартирах, где стоит автономная система отопления, где давление теплоносителя в сети достаточно низкое – контур замкнут.
ФУМ лента в таких условиях чувствует себя очень комфортно.
При скачках давления, нередких гостях общей системы подачи тепла лента может разрушаться.
Итог понятен – течь.

• Закручивается американка не обычным газовым ключом, а шестигранником.

Замена возможна?

Совет!
Во многих видео материалах вы можете увидеть, как американку закручивают стамеской, квадратным штырем и даже одним захватом от плоскогубцев.
Насколько это оправданно – судить не беремся, но родной ключ все же – лучше.

Соединение секций

Для этого нам понадобятся ниппеля – специальные соединители секций с уплотнительным резиновым кольцом, а также ключи для затягивания ниппелей.

Наша справка!
Ниппель – вид соединения, представленный отрезком трубы с центральной поперечной бороздой для резинового уплотнителя.
От борозды отходят гребни с резьбой под правую и левую сторону.
Такая конструкция позволяет закрутить соединитель в резьбовые гнезда с одновременным сводом ребер радиатора друг к другу.

Как собрать секции радиатора отопления?

Алгоритм сборки несложен:

• Сборка секций алюминиевых радиаторов, как и сборка биметаллических радиаторов отопления своими руками начинается с «наживления» ниппелей в резьбовых отверстиях;

Фото ниппеля с уплотнителем.

Совет!
Если вы соединяете две секции, то стыковочные окна должны иметь: одно – правую резьбу, другое – левую.

• Сборка алюминиевых радиаторов отопления, как и сборка чугунных радиаторов отопления своими руками происходит равномерным затягиванием резьбовых соединений ниппеля и секций с помощью специальных ключей;

Ключи для сборки ребер.

Наблюдение!
Работы по монтажу батарей лучше проводить вдвоем.
Это и легче и соединение проще контролировать.

• После стыковки необходимого количества секций сборка аллюминиевого радиатора, как любого другого, осуществляется по схеме обвязки, которая уже описана.

Несколько слов о креплении

Как собирать биметаллические радиаторы, как собрать алюминиевый радиатор мы уже описали. Неважен тип конструктора, сборка ребер происходит по аналогичному принципу своими руками. И здесь также лучше работать вдвоем.

Совет!
Если вы меняете, к примеру, чугунный радиатор на стальной панельный, то типы креплений чугунных конструкций вам не подойдут.
Их надо снимать, а новые устанавливать.
Благо в комплектах панельных обогревателей они есть.
И пока один человек будет проводить черновую стыковку, второй может отметить места будущих креплений.

Все что хорошо для секций – не подойдет для панелей.

В копилку. Если вы стыкуете батареи не к стояку, а подключаете к автономке, то мастера советуют сделать небольшой наклон батареи около 5 градусов так, чтобы кран Маевского находился несколько выше входного соединения с подачей теплоносителя.
Результатом такого соединения, есть то, что если воздух и будет скапливаться в системе, то именно у крана, а не располагаться над водным потоком по всему периметру трубы.

В заключение

Установка и сборка обогревателя – процесс несложный, тем более цена всех работ достаточно приемлемая, ведь собрать вам его поможет наш материал и видео в этой статье.

Руководство по предварительной установке радиатора

| Castrads

Трубки для позиционирования

Никогда не устанавливайте трубопроводы окончательной фиксации чугунных радиаторов без подтвержденных измерений. Точные измерения центра трубы могут быть предоставлены до поставки по запросу.

Измерьте длину радиатора, добавьте 2 x 1,75 дюйма для гидравлических клапанов от конца втулок. Большая дыра, которая будет покрыта опорной пластиной клапана, может быть использована для обеспечения некоторой степени регулируемости.

Если у вас уже есть радиаторы, эта информация вам не понадобится.Просто используйте радиаторы в качестве направляющих.

При обычной установке радиатор следует устанавливать как можно ближе к плинтусу. Задняя часть ножек радиатора даже может касаться плинтуса.

Подумайте о шторах

Когда радиатор расположен под окном, закрытие шторы позади него, а не перед ним делает его намного более эффективным. В случае напольного радиатора это возможно, если вы отодвинете центры труб подальше от стены.Если ваши шторы до пола, не забудьте использовать только одну стойку, чтобы шторы могли полностью закрываться. Радиаторы под окнами почти всегда достаточно низки, чтобы хватило одной опоры на стену, однако обязательно соблюдайте правила техники безопасности, изложенные в нашем руководстве по опоре для стен.

Защитите свой котел

Отказ от установки фильтра может сократить срок службы вашего котла.
Чугунные радиаторы содержат смешанные частицы, которые являются неизбежным результатом процесса литья.Хотя мы удаляем большую часть мусора, он всегда остается в любом чугунном радиаторе. Мы рекомендуем установить комбинированный магнитный и физический фильтр, такой как Sentinel Eliminator.

Клапаны

Установите термостатические клапаны на подающей стороне.
Castrads термостатические клапаны предназначены для установки на потоке или входной стороне радиатора, и запорные о возвращении. Если вы не уверены, какая сторона протока, включите нагрев с холода.Трубка, которая нагревается первой, — это сторона потока или входа.

Радиаторы

Castrads можно установить тремя способами, как показано выше. BBOE — это обычный метод в Великобритании. Установка TBSE может привести к образованию холодных точек, особенно в радиаторах длиной более одного метра.

Рабочие температуры и давления

Не превышайте температуры и давления ниже:

Максимальное рабочее давление 8 бар
Максимальная рабочая температура 120ºC

типов радиаторов | Радиаторы горячей воды, паровые радиаторы и лучистое тепло

Если в вашем доме есть радиаторы, может быть трудно определить, есть ли у вас отопление паром или горячей водой. Обе системы распространены в старинных домах, и обе обеспечивают чистое и беспыльное тепло. Вот несколько советов, которые помогут вам определить, какой у вас тип отопительной системы.

Не угадайте, какой у вас радиатор. Будь то радиаторы для горячей воды, паровые радиаторы или любой другой тип отопительной системы, American Vintage Home может вам сегодня помочь. Позвоните нам сейчас по телефону 847-999-4595, чтобы начать работу.

Паровое отопление

В системе парового отопления используется бойлер для превращения воды в пар.Затем пар циркулирует по трубам к радиаторам и согревает дом. Когда пар охлаждается, он снова конденсируется в воду и возвращается в котел для повторного нагрева. Показатели систем парового отопления:

Количество трубок

• Одна труба : Если вы видите только одну трубу, идущую от вашего радиатора, это означает, что у вас однотрубная система, и это определенно пар. Пар проходит по трубе, тепло рассеивается, пар конденсируется в радиаторе, а вода возвращается по той же трубе в котел.
• Две трубы : Две трубы, идущие от радиатора, означают, что это может быть система горячего водоснабжения или пара. В двухтрубной паровой системе пар поступает в радиатор из одной трубы, а процесс конденсации происходит в другой трубе, возвращая воду в котел.

Высокий свист
Если вы иногда слышите высокий свист, исходящий из радиатора, скорее всего, у вас есть система парового отопления. Свист также может быть признаком того, что ваша система нуждается в обслуживании.

Смотровое стекло

Вам нужно будет пойти в подвал и посмотреть на котел для этой детали. В системах парового отопления всегда должно быть смотровое стекло, прикрепленное вертикально с внешней стороны котла. Смотровое стекло представляет собой прозрачный стеклянный цилиндр высотой около 12 дюймов, частично заполненный водой, чтобы указать уровень жидкости, содержащейся в системе.

Горячий водонагреватель

В системе водяного отопления горячая вода проходит от котла через циркуляционный насос к радиатору, который рассеивает тепло и нагревает комнату.Вода продолжает циркулировать по системе при включенном обогреве. Показатели систем водяного отопления:

Две трубы
В системах горячего водоснабжения всегда будет две трубы, идущие от радиатора — не обязательно из разных углов. Однако в некоторых системах парового отопления также используются две трубы, поэтому требуется дополнительное исследование.

Циркуляционный насос
Если к вашей системе отопления котла подключен циркуляционный насос, это обычно означает, что у вас есть система горячего водоснабжения.Циркуляционные насосы бывают самых ярких цветов.

Расширительный бак
Если у вас отопление горячей водой, у вас также должен быть расширительный бак рядом с котлом. Расширительный бак защищает систему горячего водоснабжения от создания избыточного давления.

Паровые системы и системы горячего водоснабжения следует обслуживать ежегодно, чтобы обеспечить бесперебойную работу. Паровые системы особенно нуждаются в особом уходе, который следует выполнять регулярно. Кого бы вы ни выбрали для обслуживания своей системы отопления, убедитесь, что они имеют большой опыт и осведомлены о потребностях старых домов.

Мы надеемся, что это руководство поможет вам больше узнать о вашей системе отопления. Независимо от того, какая у вас система отопления, мы поможем ее обслужить.

Если вам нужна помощь наших специалистов, позвоните в American Vintage Home по телефону 847-999-4595 или заполните онлайн-форму сегодня.

Стоимость чугунного радиатора — Руководство по покупке на 2020 год

Что такое чугунные радиаторы?

Чугунные радиаторы — один из самых старых типов радиаторов, используемых до сих пор. Эти оребренные устройства предназначены для работы с паровой системой, связанной с бойлером, или системами горячего водоснабжения, использующими водонагреватель. Они построены так, чтобы пропускать пар или горячую воду и передавать тепло от воды в окружающий воздух.

Получите стоимость местного радиатора

Большие радиаторы

Чугунные радиаторы — одни из самых больших и тяжелых. Они занимают много места на полу и, как правило, не монтируются на стену из-за большого веса.Эти устройства не подходят для использования в небольших комнатах, их можно заменить более современными и элегантными радиаторами, чтобы освободить место в вашем доме.

Продолжительное тепло

Основным преимуществом чугунных радиаторов является то, что они остаются теплыми намного дольше, чем алюминиевые радиаторы и другие радиаторы, сделанные из более проводящих металлов. Чугун долго нагревается, но после того, как он достигает высокой температуры, требуется гораздо больше времени, чтобы снова остыть. Это означает, что чугунные радиаторы отапливают помещения более равномерно, чем алюминиевые.

Высокопрочный

Если вы ищете радиатор с длительным сроком службы, нет ничего лучше, чем решение из чугуна. Чугунные радиаторы большие и прочные. Они не имеют вмятин или других возможных повреждений, как другие типы радиаторов. Они также редко ржавеют внутри, и даже если они ржавеют снаружи, их можно легко отполировать и снова придать им новый вид.

Надежный

Радиаторы

в целом очень надежны, но чугунные радиаторы выводят эту надежность на совершенно новый уровень.Они толще и прочнее большинства радиаторов. На чугунном радиаторе действительно не так много того, что может сломаться, и пока клапаны и другие части системы обслуживаются регулярно, вы должны ожидать, что он будет продолжать нормально функционировать дольше, чем большинство печей или других более современных источников тепла на рынок сегодня.

Тихая работа

Паровые радиаторные системы известны своей шумностью. Шипение, стук и стоны — обычное дело для систем этого типа.Большинство этих шумов устраняется чугунным радиатором. Чугун не подвержен такому расширению и сжатию, как более легкие решения.

Якорь для безопасности

Любой качественный радиатор необходимо закрепить в целях безопасности. При установке радиатор должен быть надежно закреплен на стойках в стене за ним. При правильном креплении радиатор будет относительно защищенным от опрокидывания и будет устойчиво стоять во время использования без какого-либо риска падения или ожога полов или окружающих предметов.

Элегантный вид

Чугунные радиаторы более стильные и элегантные, чем другие типы обогревателей. Они часто богато украшены и обычно имеют латунные клапаны, чтобы придать им стильный вид. Эти радиаторы — хорошее решение для старых домов, чтобы сохранить ту классическую атмосферу, которую вы не получите с более современным решением. Желательно сохранить чугунный радиатор в хорошем состоянии, а не модернизировать его, если вам не нужна дополнительная площадь, потому что они надежны и помогают добавить шарма в старые дома, в которых они часто встречаются.

Большинство людей сегодня выбирают алюминиевые или стальные радиаторы, потому что они более компактны и современны, но в продаже все еще есть чугунные радиаторы, если вы ищете более традиционный внешний вид. Радиаторы обладают всеми преимуществами чугуна, но они большие, поэтому убедитесь, что у вас достаточно места.

При покупке чугунных радиаторов у вас есть два варианта. Вы можете приобрести радиатор совершенно новый, или вы можете получить более старый радиатор и очистить его и отремонтировать, или получить отремонтированную модель у кого-то другого.

Получите профессиональную помощь

Если вы добавляете в дом радиатор, убедитесь, что вы покупаете подходящий размер. Чтобы определить, какой размер купить, важно проконсультироваться с сантехником или специалистом по отоплению. Часто вы можете ориентироваться на размер старого радиатора, если просто заменяете изношенный блок, но при покупке радиатора для комнаты в первый раз жизненно важно, чтобы он был соответствующего размера. Это требует некоторых расчетов, чтобы все исправить.

Чугунный радиатор подходящего размера может быть одним из самых приятных способов обогреть комнату в вашем доме.Он не только стильно выглядит, но и обеспечивает очень равномерный нагрев, который не создает неудобных горячих и холодных точек по всей комнате. Конечно, чугунные радиаторы не самые современные, и на рынке есть более эффективные решения для обогрева, но они очень надежны и в большинстве случаев на них можно положиться, чтобы обеспечить отопление в течение десятилетий.

Burnham® 20X58GC | Аарон и Ко

ОПИСАНИЕ

Излучающие радиаторы, разработанные для установки в стенные ниши и другие корпуса, обладают уникальными преимуществами по сравнению с другими радиаторными продуктами. Унифицированная конструкция Radiant Radiator обеспечивает свободный проход воздуха через встроенные воздушные каналы. Более холодный воздух втягивается в нижнюю часть радиатора, нагревается, а затем выталкивается через верх. В результате получается радиатор, который обеспечивает не только лучистое тепло, но и конвекционное тепло (горячий воздух). Эти радиаторы предназначены для встраивания в стены или другие ограждения, что позволяет им обеспечивать тепло, не занимая площадь пола. Обладая прочной чугунной конструкцией, радиантные радиаторы также обладают преимуществами других чугунных радиаторов для котлов США, включая плавное и равномерное распределение тепла, превосходное удержание тепла и очень тихую работу.

Комплектный радиаторный радиатор Burnham®, 8-секционный полуутопленный, емкость 1,2 галлона, высота 20 дюймов, ширина 5 дюймов, 30 фунтов на кв. Дюйм, настенное крепление, чугун, для дома

ОСОБЕННОСТИ

• Предназначен для ниш или ограждений
• Секционный дизайн, четное количество секций от 4 до 44
• Обеспечивает лучистое и конвекционное тепло
• Превосходное удержание тепла, равномерное распределение тепла
• Тихая работа
• 18 кв. Футов свободно стоячий радиатор EDR
• Поверхность нагрева на основе стандартного тепловыделения 240 БТЕ / кв. фут / ч
• 30 psi воды / 15 psi давления пара

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Емкость	1.2 галлона
Внутренний / Импорт	Одомашненный
Высота	20 дюйм
Материал	Чугун
Тип монтажа	стена
Номинальное давление	30 фунтов на квадратный дюйм
Тип	8-секционный полуутопленный
Ширина	5 дюйм

Вспомогательная информация

Какие части радиатора?

Трубы

Ребра радиатора позволяют ему более эффективно передавать тепло.

В системе центрального отопления трубы проходят по петле между котлом в здании и радиатором в помещении. Радиатор обычно расположен над трубой, и когда вода в котле нагревается, тепло поднимается вверх через радиатор и выталкивает более холодную воду внутри радиатора обратно в трубу, где ее можно снова нагреть. Радиаторы могут иметь самые разные конфигурации труб, но однотрубные и двухтрубные петли являются самыми основными.

Клапан

Клапан — это ручка, которая регулирует количество тепла, излучаемого радиатором, контролируя поток горячей воды или пара из трубы в радиатор.Обычно он прикрепляется к локтевому стыку, выступающему из пола или стены, где радиатор соединяется с трубой.

Ребра

Отличительная форма радиатора характеризуется прямоугольными ребристыми ребрами, выступающими из центральных трубок. Эти ребра предназначены для увеличения площади поверхности, что делает передачу тепла более эффективной.

Охлаждающая жидкость

В автомобилях охлаждающая жидкость — это жидкость, которая проходит через блок двигателя автомобиля для поглощения тепла, вызванного механическим трением, и предотвращения его перегрева. Обычно из воды, антифриза или масла охлаждающая жидкость прокачивается через камеры блока цилиндров, поглощая тепло, а затем через шланг к радиатору, где тепло отводится в воздух, иногда с помощью вентилятора.

Трубки

В автомобилях охлаждающая жидкость проходит через несколько параллельно расположенных плоских трубок, от которых тепло отводится к радиатору. Эти трубки составляют сердцевину радиатора. Трубки часто имеют покрытие изнутри и снаружи и чаще всего изготавливаются из алюминия, но также могут быть медными или латунными.Иногда внутри трубы устанавливается ребро, называемое турбулизатором, для ускорения отвода тепла за счет увеличения внутренней поверхности трубы.

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

— это практическая статья с практическими рекомендациями , содержащая подробные сведения и пошаговые инструкции. Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я проделал весь этот проект в одиночку, не зная, с чего начать, не имея ни малейшего представления ни о , ни о водопроводе .

В некотором смысле то, что вы найдете ниже, по сути, является « Полное руководство идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам-мастерам.

Надеюсь, этот пост окажется для вас полезным и вдохновит вас начать собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом. Мы жили в квартире с подогревом полов и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплую плитку , которая быстро сохнет, потому что, ну, она нагревается снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить полы с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это кропотливая работа, и определенно не проект одного человека. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время у пруда, и подумал: «Вот и все!». Я разговариваю с людьми здесь, и они никогда не видели радиатор . Сказать что !?

Во избежание недоразумений, думаю, пора сначала продемонстрировать результаты. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть свой собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное отопление — это приятное непрерывное тепло, как камин.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

Модель обеспечивает лучистого тепла, будь то полы или радиаторы:

• стабильные температуры
• без холодных точек (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
• пыль не уносится около
• относительная влажность остается постоянной
• нет перепада давления воздуха (как при принудительном подогреве воздуха)
• абсолютно тихий.Это невозможно переоценить (!) Принудительный воздух может быть довольно громким, на мой вкус слишком громким.
• См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Отличия между системой радиаторного отопления и системой теплого пола системы :

• радиаторам требуется меньше труб
Теплый пол
• требует значительной длины труб под полом. Для труб большой длины может потребоваться более мощный насос.Кроме того, гибка труб PEX — это работа не одного человека.
• Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при установке PEX на бетонную плиту)
Радиаторы
• нагревают точечно (обычно под окнами), тогда как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ним, чтобы ощутить, насколько это гениально). Я думаю, что это прыжок от прекрасного к супер-классному, который предлагает теплый пол….
• Система обогрева полов работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F).
• системы полов невидимы
Радиаторы
• занимают немного места и видны. Некоторые думают, что горячий радиатор — это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой 😉
• с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла.В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить светоотражающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я считаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F).

Как только в комнате достигнута заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, ничего не слышно:

Ниже другой снимок в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, поэтому давайте не будем слишком хвалить эти окна 😉

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже приведена диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без резервуара. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Его установил Брайан Сперлин, лучший сантехник в Балтиморе, и выглядит так:

Если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция из XPS.

Теперь выясняется, что водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и направляется обратно в безбаковый обогреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ожог является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан — это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Это выглядит так:

На схеме вы также обнаружите, что расширительный бак есть в обоих контурах, контуре питьевой воды и контуре радиатора. Это связано с тем, что на стороне питьевого водоснабжения (питьевая вода) установлен обратный клапан на входе городского водопровода в дом. Когда мы нагреваем воду в трубах, она расширяется; следовательно, нам нужно предоставить место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в систему водоснабжения. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке, чтобы предотвратить разрывы труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus стальные, а не железные, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, это то, что мне сказала техподдержка Buderus по телефону. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничто не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии тоже рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в GPM и ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните их с силой 12-летнего ребенка», — сказал мой дорогой сантехник Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменников

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у duda diesel (вы видите два теплообменника последовательно, один вертикальный и один горизонтальный):

Между прочим, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и противодействовать силе тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самым важным для нашего проекта является то, что теплообменник должен быть как можно длиннее , чтобы дать теплу достаточно времени для перехода из одной камеры в другую.

Дополнительная теория теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять это, и этот калькулятор здесь был очень полезен: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло теплообменнику, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что вечный водонагреватель требует перепада температур не менее 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с установкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура. Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды нельзя охлаждать ниже 55 ° C. В лучшем случае вы увидите, что температура опустится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другой большой переменной является скорость, с которой движется вода. Если контур питьевой воды слишком быстрый относительно контура радиатора, галлонов в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что воде не хватает времени для охлаждения внутри теплообменника.

Что ж, тогда мы могли бы просто запустить контур для питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безбаквальных водонагревателей требуется минимальный поток, а также минимальная пропускная способность в БТЕ. Если вода будет течь слишком медленно, будет превышен один из этих пределов, и нагреватель перестанет работать. Кроме того, медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов, которые нужно питать.

Вам необходимо настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы можете оценить, сколько всего БТЕ вам нужно в общей сложности для перемещения со стороны питьевого оборудования в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 Пластинчатый теплообменник B3-36A 30 с монтажными шпильками M8-1,25, 18,3 дюйма x 2,9 дюйма, общая площадь 1,03 м², наружная резьба 3/4 дюйма Номер позиции: HX3630: M075

Теперь, возможно, вы заметили, что здесь есть красные и белые трубы из PEX, и вот как мы подходим к следующей теме: Полностью идиотическая установка

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников, таких как я. Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

• их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте еще одну трубу, удалите заусенцы (с помощью другого инструмента для PEX) и вставьте обратно… готово!
Арматура
• и клапаны можно свободно вращать после установки
• , вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации.
• Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
• Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Удивительно, что каждый может сделать с приспособлениями для защиты от укусов акулы без помощи водопроводчика (извините, Брайан (!)) Да, что такое укус акулы для водопроводчиков, бесплатное программное обеспечение — для поставщиков программного обеспечения

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется так много тратить на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного идиота-сантехника проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 долларов минимум . Конечно, он будет лучше выглядеть, он будет работать лучше и будет включать в себя бойлер.Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Кстати, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения на безрезервуарный водонагреватель

Хорошо, здесь все становится действительно сложным .Если у вас есть водонагреватель на базе резервуара, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен — это не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно использование более короткого теплообменника), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать все время.

А теперь давайте поговорим о порой «странных» проблемах, с которыми я столкнулся безбаквальных водонагревателей. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми
Бесконтактные водонагреватели
2. включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда поставить это дополнительное тепло!
3. , что приводит нас к проблеме №3.Включение-выключение, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, по крайней мере, 16 кБТЕ / ч, чтобы он работал. Одна БТЕ — это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каков конкретный предел для вашего водонагревателя.
4. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
5. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут доставить (в моем случае 100 кБТЕ / ч).Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры на входе.
6. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может перейти от холодной к горячей и обратно за секунды! Если вы купаете детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран.В какой-то момент безрезервуарный обогреватель уже не справляется. В водонагревателях, устанавливаемых в резервуары, температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, сдерживающих кратковременные выбросы холодной воды, поступающей в него.
7. Конденсация дымовых газов. Это чрезвычайно важно, если вы хотите получить очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (поэтому вы видите эти цифры на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и она значительно усложняет конструкцию вашей системы лучистого тепла, потому что воду необходимо достаточно охладить, прежде чем она отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
8. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаковые водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо принимать во внимание.
9. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
10. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два типа труб PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам понадобится два вида PEX в доме….

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, я ненавижу этот магазин :)).На резьбу наносите трубочную смазку, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, так же, как фитинги и PEX, выдерживает температуру, близкую к температуре кипения, и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, это надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что она не взорвется»), мне этого достаточно.

Помните, это прототип . Если быть точным, то это девотип , так как это уже вторая попытка . Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее глубины (количества пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и спускной / заправочный клапан

F: заправочный клапан. Я добавил Y-образный фитинг, чтобы стиральная машина делила горячую воду. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры безопасности; если вы что-то заметили, прокомментируйте ниже!

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины. После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

у вас должна быть прямая труба длиной не менее 10 диаметров трубы до и после насоса, чтобы избежать проблем.

Поскольку фитинги Sharkbite стоят дорого, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В точке «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который подобен фильтру, блокирующему попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они забивались, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел клапан сброса давления, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на кв. Дюйм) при нагревании до средней температуры 60 ° C (140 ° F).

Кстати, это накопительный бак:

Красная труба слева вверху — это возвратная вода, идущая от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним от насоса радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть перепускной клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен для того, чтобы циркуляционный насос «имел что-то делать», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 г. : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Дело в том, что вода не проходит до тех пор, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для моего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам потребуются компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам потечет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нагревать каждую комнату до разной температуры:

Что использовать: напольные или настенные крепления?

Я выбрал кронштейны для пола по нескольким причинам.Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Радиатор, расположенный так близко к стене, неэффективен, если ваши стены не изолированы очень хорошо. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга стоит очень дешево. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепные.Зимой после дождя участок под окном сохнет намного быстрее, чем остальная часть стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор.Теплый воздух поднимается к потолку, достигает противоположной стены, охлаждается и опускается на пол, где возвращается обратно в радиатор. Если радиатор установлен в другом месте, это может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, который использует очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, исходящее от вашей кожи; следовательно, предметы в комнате нагреваются в основном за счет теплового излучения (например, инфракрасного излучения или камина), а не за счет движения воздуха.По этой причине установка радиатора на внутренней стене может быть хорошим решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Хорошо, косметика тоже проблема. Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно 12 футов на 12 футов, и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не значит, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло равномерно распределяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выбор — небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью. Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически не поддается разрушению, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, документами, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Здесь я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, и доставка включена. Например, большой Buderus здесь стоит 750 долларов и доставляется до дверей бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, он за океаном, это роскошь, а США — большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся между ними, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение здесь, но, эй, если бы они уронили пиво, я бы выпил его 😉 они доставляют на следующий день, и если они напортачят, вы можете распечатать компьютеру этикетку бесплатного возврата UPS, отправляйтесь в магазин скобок или в магазин UPS и бесплатно сдайте его.В конце концов, S.A — это царство служения!

Теперь есть дополнительные источники, из которых вы можете получить Buderus как самоделку, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз: «ДА, ТЫ МОЖЕШЬ». Если бы мне удалось установить это с нулевым водопроводом и водным теплом, любой сможет сделать это !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим. Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил наружу через скрытую трубу в стене без накопительного бака. Однако по какой-то странной причине для ГВС всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не использовали общую систему для обоих; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA размером с нашу галактику, чтобы заставить его работать как обогреватель помещения. Помните, что он не предназначен для такого использования, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки — это водонагреватель с баком. Резервуар минус баллон полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с внутренним резервуаром из нержавеющей стали на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые, предположительно, не могут быть у бойлеров. Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котла на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве нагревателя горячей воды, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня.Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать …

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube — еще один отличный ресурс. И, конечно же, лучший ресурс — это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, — это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с закрытым контуром.

Сантехники всегда являются прекрасным источником информации и чрезвычайно полезны (в моем случае это Брайан, помните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были очень мне полезны. И я хотел бы добавить, что они не должны быть такими. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику и получите отличный день для ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поиск Google может ответить за секунду. Интересный вопрос также полезен для эксперта, который тоже всегда жаждет новых вызовов.

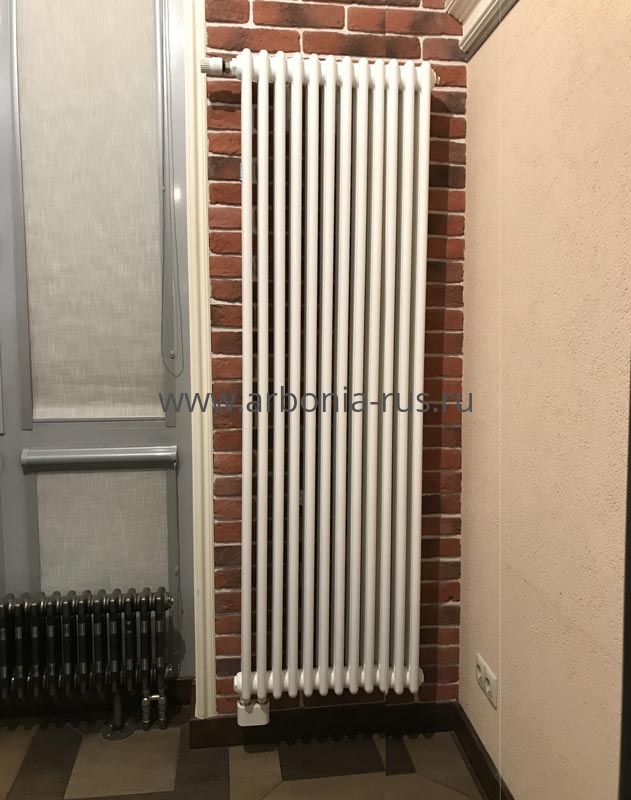

С точки зрения производительности, резервуар для хранения привносит особенность, которую я хочу уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда возврат из резервуара для хранения достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, у танкера тоже гаснет пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключен термостатом, а затем снова поднимается до пикового значения 59 ° C. Она медленно опускается до 53 ° C, и тогда снова срабатывает термостат, нагревая воду до 70 ° C. Я хотел бы уменьшить величину этого колебания в будущем, но пока не знаю, как это сделать. Идеи всегда приветствуются!

Лицензия

Вы можете повторно использовать материалы из этого сообщения по своему усмотрению. Пожалуйста, дайте ссылку на этот пост при этом. Спасибо!

Надеюсь, это руководство содержит достаточно информации для начала!

Другие вещи, над которыми я работаю

Большую часть времени я посвящаю не установке Buderus, а скорее совершенствованию технологий резервного копирования Hyper-V. Я люблю ремонтировать, и кто знает, может быть, однажды это станет прибыльным делом, чтобы сделать из этого работу полный рабочий день!

3 детали, которые обычно выходят из строя после выхода из строя радиатора

Когда вы смотрите на моторный отсек вашего автомобиля, вы можете задаться вопросом: «Как работает радиатор?» Радиатор в вашем автомобиле активно рассеивает тепло, которое накапливается в системе охлаждения.Когда охлаждающая жидкость проходит через радиатор, на стенках внутренних проходов начинает образовываться толстый слой накипи. Мусор, проходящий через систему охлаждения, также может вызвать засорение этих герметичных трубок радиатора. Когда это происходит, охлаждающая способность радиатора резко снижается.

Когда один компонент не работает должным образом, другие части системы охлаждения также подвергаются риску выхода из строя. Три детали, которые обычно перестают работать после выхода из строя радиатора, — это термостат, водяной насос и сердечник нагревателя.Вот разбивка того, что делает каждая из этих частей и что происходит, когда они выходят из строя.

Мы можем починить ваш радиатор — Найдите магазин Meineke поблизости

Термостат

Каждый размер и конфигурация двигателя имеют определенную идеальную рабочую температуру. Чтобы контролировать температуру, термостат находится на конце верхнего шланга радиатора, удерживая охлаждающую жидкость в блоке двигателя до тех пор, пока она не понадобится для охлаждения радиатора, прежде чем ее откачать через нижний шланг радиатора. Когда двигатель достигает идеальной рабочей температуры, термостат открывается и позволяет системе охлаждения течь свободно.

Когда радиатор перестает работать правильно, на термостат оказывается слишком большое давление, что часто приводит к его прекращению работы. Когда термостат выходит из строя, клапан внутри застревает в открытом или закрытом состоянии. При закрытом термостате ваш двигатель сразу же начнет перегреваться. Вы можете сказать, что термостат застрял в закрытом состоянии, осторожно прикоснувшись к шлангам радиатора. Верхний шланг будет горячим, а нижний останется холодным. Когда термостат заедает в открытом положении, двигатель никогда не достигает рабочей температуры, что отрицательно сказывается на расходе топлива.

Водяной насос

В водяном насосе используется крыльчатка, которая непрерывно перемещает охлаждающую жидкость по шлангам и каналам системы охлаждения. На большинстве двигателей крыльчатка фактически сделана из пластмассы.

В результате любые загрязнения или твердый мусор, отколовшиеся от радиатора, вызовут ссадины и другие повреждения этой детали. Если радиатор перестанет охлаждать жидкость до того, как она пройдет мимо крыльчатки, высокие температуры также могут вызвать повреждение пластиковых деталей. В конце концов, части крыльчатки (вращающаяся часть центробежного насоса, предназначенная для перемещения жидкости путем вращения) отламываются и нарушают скорость потока охлаждающей жидкости.

Сердечник нагревателя

Сердечник отопителя очень похож на радиатор в миниатюрном масштабе. Фактически, внутри сердечника нагревателя есть аналогичная сеть трубок небольшого диаметра, которая производит горячий воздух для системы отопления. Если накипь или мусор оторвутся от трубопровода радиатора, они могут застрять в небольшой трубке сердечника нагревателя.

Кроме того, когда выходит из строя радиатор, вызывая перегрев двигателя, чрезмерное давление и температура приводят к разрыву соединений на сердечнике нагревателя. Вы можете заметить, что окна вашего автомобиля начинают запотевать, или передние половицы могут казаться влажными на ощупь, поскольку сердечник обогревателя начинает протекать.

Напомним, что при неправильной температуре двигателя не забудьте проверить:

• Радиатор

• Сердечник нагревателя

• Термостат

• Водяной насос

• Шланги

После того, как вы ответите на вопрос «Что такое радиатор и для чего он нужен», вы захотите овладеть полученными выше знаниями о других компонентах системы охлаждения.
