Самотечное отопление в доме
Очень весомым плюсом самотечной системы водяного отопления является ее независимость от наличия электроэнергии. Самотечное отопление может быть создано и на удаленной даче на основе энергонезависимого твердотопливного котла. Система бесшумная и надежная, она, несомненно, будет востребована и в будущем.
Наработан большой опыт создания самотечных систем отопления, ведь ранее все водяное отопление создавалось по принципу самотека. Система может быть создано по «типовой народной схеме» и своими руками.
Недостатками являются ограничения по мощности, отапливаемой площади, возможности подключения дополнительных контуров, при повышенной цене на создание.
Самотечное отопление обходится дороже, примерно в 2 раза по сравнению с системами принудительной циркуляции, так как требует большой диаметр труб и особенного размещения котла. Сложность при создании и в том, что трубы большого диаметра должны иметь общий уклон, а значит их положение фиксировано и поэтому они часто не вписываются в дизайн помещения, загромождают интерьер.
Как рассчитывается самотечная система
Можно заказать тепловой и гидравлический расчет у специалистов, в лицензированных организациях, но это обойдется недешево. Можно сделать эти расчеты приблизительно с помощью известных программ или вручную.
Но обычно пользуются общеизвестными рекомендациями и, как правило, этого вполне достаточно, чтобы создать работоспособную систему с самотеком жидкости.
Скорость движения жидкости по системе в любом случае не большая. Чем больше внутренние диаметры трубопровода и радиаторов, а также котла, тем большее количество жидкости будет проходить по ним, тем больше энергии сможет переноситься.
Важно ответить на вопрос — достаточно ли будет энергии переносить теплоноситель для отопления конкретного здания? В этом и заключается суть расчетов. Но если расчетов нет, то нужно обратиться к опыту создания подобного отопления и утепления зданий.
Потери энергии и обеспечение движения жидкости
Во первых, нужно определиться со степенью утепления здания, — соответствуют ли она требованиям нормативных документов. Если нет, то может не хватить мощности не только самотечной системы….. Обогреть холодное здание себе дороже, нужно утеплять, а не увеличивать мощность обогрева.
После того, как здание утеплено, можно обратиться к опыту создания подобных систем, откуда известно, что обычная предельная площадь самотечного обогрева составляет 150 м кв. на каждом этаже здания, при этом желательно распределение радиаторов на 2 плеча на каждом этаже, а длина подающего трубопровода каждого плеча не должна превышать 20 метров.
Обязательное условие для создания системы – превышение горячего теплоносителя (обычно принимается средняя линия радиаторов) над холодным (средняя линия теплообменника котла).
При большей длине трубопроводов, желателен бы расчет, или нужно мириться, что возможно, в пики морозов пропускной способности системы (скорости теплоносителя) может и не хватить что бы в здании было жарко.
Рассмотрим, отчего же будет зависеть работоспособность самотечной системы.
Особенности системы обогрева с естественной циркуляцией
Напор в самотечной системе будет напрямую зависеть от высоты водяного столба с разностью плотностей воды (разностью температур) и от самой разности плотностей воды. Формула напора приведена ниже.
Чем больше разность температур подачи и обратки, и чем выше водяной столб с этой разностью, тем быстрее будет циркулировать вода, тем больше тепла будет переноситься, тем надежнее система и большую площадь можно будет отопить.
Дело в том, что вода наиболее значительно остывает в радиаторах, до них она считается горячей. После радиаторов вода холодная движется по обратке к теплообменнику котла, где происходит ее нагрев. Следовательно, чем ниже находится теплообменник относительно радиаторов, тем больше будет напор в системе.
Кроме того, вода остывает и в самой трубе выходящей из котла, а это значит, что чем выше будет поднят горячий трубопровод, и чем он длиннее и больше отдает тепла, тем будет больше напор.
Впрочем, эта теплототдача будет иметь низкую эффективность для обогрева дома, если горячий трубопровод расположен под потолком. Лучше, если он находится вдоль пола отапливаемой массандры и является для нее отопительным прибором.
Не правильно делать просто высокий столб горячей воды, вынося расширительный бак выше крыши. Нужна наибольшая разность высот, на которой бы происходил перепад температур, а этого проще добиться опусканием котла.
Типичная ошибка при создании самотечной системы для 2-х этажей — подключение радиаторов на обоих этажах к одним стоякам. В результате на 1 этаже будет еще холодно, когда на 2 этаже уже очень жарко. Правильно для мансарды предусмотреть отдельное независимое плечо отопления со своим регулировочным вентилем.
Особенность системы:
— жидкость в самотечной системе обычно остывает значительно, вследствие небольшой скорости ее движения. Разница температур подачи и обратки чаще находится в пределах 25 — 30 градусов. Температурный режим, например, — 75град. выход из котла и 45 град. обратка. Поэтому недопустимо создавать схему с одним трубопроводом с последовательным подключением радиаторов. Подходят только попутная и тупиковая двухтрубные схемы разводки.
Как движется теплоноситель (вода)
Из вышесказанного вытекают и конструктивные особенности самотечной системы отопления.
Котел располагается в приямке, в подвале, во всяком случае, желательно, чтобы его теплообменник был ниже средней линии радиаторов.
Все трубопроводы делаются с общим уклоном по ходу движения жидкости:
- вода из котла поднимается по вертикальному стояку в самую верхнюю точку;
- от вертикального горячего стояка всегда должна вниз до входа в котел;
- разница высот между начальной и конечной точкой трубы не менее одного процента, но по длине уклон может меняться как угодно;
- всегда лучше обеспечивать максимальный уклон.
Какие применить трубы
Диаметр труб должен быть для подачи и обратки на одном крыле трубопровода не менее 32 мм, при этом радиаторы могут подключаться и трубами с внутренним диаметром 20 мм. А для стояка и подачи на крыло — не менее 50 мм. Впрочем никто не запрещает увеличить эти диаметры, что только сделает систему мощнее.
До сих пор оптимальным вариатном считаются обычные стальные трубы. При больших диаметрах они становятся конкурентноспособными пластику. К тому же стальная труба большого диаметра является и сама по себе отопительным прибором, ввиду значительной проводимости тепла металлом.
Котел, радиаторы, трубопровод
Применяется специальный котел (и газовый и твердотопливный) с собственным маленьким гидравлическим сопротивлением, предназначенный для самотечной системы.
Применяются радиаторы с низким гидравлическим сопротивлением, с большим диаметром внутренних отверстий — обычно или чугунные или алюминиевые.
В высшей точке трубопровода устанавливается клапан для стравливания воздуха (система под давлением с закрытым расширительным баком (гидроаккумулатором)). В систему встраивается на выходе из котла группа безопасности – манометр и аварийный клапан. Либо в высшей точке располагается расширительный бак открытого типа.
Сливной кран располагается в районе котла в низшей точке трубопровода, делается отвод либо в канализацию, либо на емкость.
Подборка котла по мощности ведется как обычно — в зависимости от теплопотерь здания, а радиаторов — от теплопотерь каждой комнаты где они устанавливаются.
При этом чаще пользуются правилом — радиаторы суммарно чуть мощнее котла (при этом учитывается, то что паспортная температура жидкости обычно больше реальной, т.е. радиторы приобретаются еще мощнее на 20 – 35 %), после чего общая мощность радиаторов распределяется по комнатам.
Схемы самотечного отопления на одно крыло

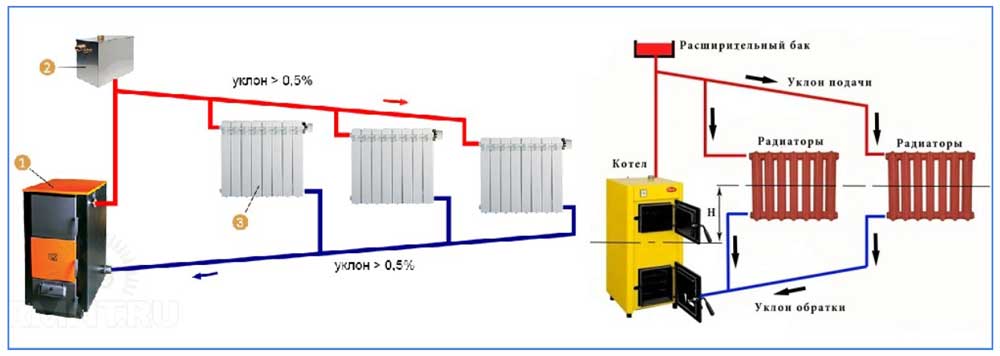

Типичная схема водяного отопления с самотечным движением жидкости. Здесь только лишь одно крыло. Горячий трубопровод располагается повыше, от него опускаются стояки вниз на каждый радиатор или на пару радиаторов. В схеме указан расширительный бак вместо гидроаккумулятора.
На практике часто подобные схемы реализуются так чтобы расширительный бак, верхний трубопровод располагались бы на чердаке а обратка часто опускается под пол в подвал. При этом трубопроводы меньше загромождают жилое пространство и не портят интерьер. Но тогда все трубопроводы в холодной зоне должны быть хорошо утеплены — слой не менее 15 см минеральной ваты. Пенопласт не подходит, так как его едят грызуны и его не стоит нагревать до 70 град.
Прокладка труб по чердаку
Подвариант данной схемы — обратка поднята вверх, так как не всегда есть возможность прокладывать ее понизу — мешают дверные проемы, нет подвала и т.д.
В небольшом доме
Вариант размещения радиаторов прямо возле котла. Это возможно лишь в климатических зонах с постоянной положительной температурой, и если окна достаточно утеплены (двойные стеклопакеты), и нет особой необходимости в создании тепловых завес путем размещения радиаторов под окнами. Схема применяется, когда нет возможности понизить уровень котла — максимально сокращаются трубопроводы.
Трубопровод на два крыла
Следующий пример более востребован в жизни. Чаще так и располагаются трубопроводы при самотечном движении жидкости в небольшом частном доме или на даче на уровне радиаторов с выдержкой общего уклона.
Трубопровод разделен на два крыла, которые желательно сделать одинаковой протяженностью. Все радиаторы подключаются через вентили для оперативной регулировки поступления воды.
Для двух этажей
Еще один пример «из жизни» разводки трубопроводов при самотечном движении жидкости. На этот раз отапливается полноценный этаж и мансарда.
Так как крыло мансарды маломощное, то оно включено трубопроводом меньшего диаметра — 25 мм. Здесь применяются стояки на каждую пару радиаторов в комнатах первого этажа, а горячий трубопровод проложен по полу мансарды и является для нее обогревающим элементом.
Схема требует создания достаточного напора, поэтому теплообменник котла располагается ниже средней линии радиаторов первого этажа минимум на пол метра.
Принципы и выводы
Можно разработать любое количество схем самотечного отопления в зависимости от конкретной планировки дома но всегда соблюдаются следующие принципы — максимально большой столб воды с перепадом температур, максимальные диаметры трубопроводов и специальные котлы и радиаторы, кольцо трубопроводов — «подача-радиатор-обратка» делаются как можно короче, для чего трубопровод разделяется на несколько плечей, которые подключаются к котлу параллельно.
Также важно: — если самотечное отопление в доме создавалось самостоятельно, или владельцы принимали активное участие в его создании, то и все выявленные недостатки в процессе эксплуатации могут быть исправлены своими руками или система может быть без особых затрат доработана, при выявлении ее недостатков.
подключение котла к двухтрубной отопительной системе частного дома своими руками, как правильно сделать – Ремонт своими руками на m-ston
Одной из особеннойстей нашей климатической зоны является то, что практически в любом жилом для комфортного проживания и долголетия самого дома необходимо наличие отопления. Рассмотрим существующие виды отопления стандартного одноэтажного дома – прежде всего это печное отопление, которое является наиболее эффективным при наличии дешевых видов топлива; водяное отопление, которое может быть электрическим или газовым и конвекционное.
Сравнение закрытой и гравитационной систем
Помимо закрытой, в индивидуальных домах применяется система отопления без насоса, получившая название самотечной или гравитационной.
При ее организации нагретую котлом отопительную жидкость направляют по вертикальной трубе в расширительный бак, которой располагают в самой верхней точке дома (на чердаке). Вода поступает в бак самотеком за счет меньшей плотности горячих водных масс, выталкиваемых холодными.
От бака прокладывают с небольшим уклоном горизонтальную трубу с боковыми отводами к каждому радиатору, по которой нагретая вода затекает в теплообменные приборы. Снизу от каждой батареи отходит отвод, который подключают к общему трубопроводу обратки, проложенному с некоторым уклоном и подсоединенному к котлу.
Таким образом, система отопления с естественной циркуляцией не нуждается для обеспечения тока жидкости в каких-либо дополнительных приборах. Основные отличия самотечной и закрытой принудительной систем заключаются в следующем:
- Среднее давление в отопительном контуре индивидуальных систем составляет 1 — 1,5 бара. Чтобы достичь нижнего порога в одну единицу, расширительный бак придется поднимать на высоту 10 м от котла. Это не всегда удается достичь в домах с двумя этажами и совершенно невозможно получить такое расстояние в одноэтажных зданиях.
- В системах без циркуляционного насоса из-за низкого давления нельзя использовать контуры теплых полов. Впрочем, и в контурах с принудительной циркуляцией нередко в коллекторный узел разводки отопительного трубопровода устанавливают дополнительный циркуляционник.
Рис. 3 Материалы труб для отопления: нержавейка, медь, полипропилен, сшитый полиэтилен
- Теоретически самотечная система отопления в частном доме может функционировать без электроэнергии, хотя в реальности многие автоматизированные газовые котлы также не работают без электричества. Однако бензиновый генератор поможет справиться с проблемами отсутствия электроэнергии в любых системах, обеспечивая напряжением питания циркуляционные электронасосы и автоматику котлов.
- Если скорость перемещения тока воды в самотечных системах можно повысить, подключив в линию обратки через байпас циркуляционный электронасос, то проблемы с эстетичностью внешнего вида практически неразрешимы. Даже если спрятать горизонтальную трубу от расширительного бака под потолком, то подходящие к каждому радиатору по стенам вертикальные участки труб не только испортят внешний вид комнат, но и принесут массу неудобств при расстановке мебели, навешивании карнизов.
- В принудительных системах трубопровод можно полностью скрыть под полом, что многие и делают.
- Для предохранения воды от замерзания в нее добавляют антифризы, основные из которых — дешевой ядовитый этиленгликоль и абсолютно безвредный пропиленгликоль. Если в закрытый контур можно залить ядовитую жидкость, и она не будет иметь выхода наружу, то в открытом контуре придется применять только дорогостоящую незамерзайку.
Рис. 4 Условные обозначения на схемах элементов отопительных систем по ГОСТ
Схема отопления одноэтажного дома: распространенные типы
Такая простая система, как ее видят большинство заказчиков, имеет массу нюансов, способных в той или иной мере повлиять на работоспособность сети отопительных приборов в доме. На сегодняшний день существует большое количество комбинированных систем, а также более простых схем отопления, основанных на обычных принципах построения.
Схема системы отопления одноэтажного дома базируется на следующих главных пунктах, относящихся непосредственно к формированию сети, ее монтажу в доме. Специалисты нашей компании подскажут, что все нижеописанное можно комбинировать, совмещать и проектировать на свое усмотрение – главное доверить работу настоящим профессионалам.
Однотрубная схема отопления одноэтажного частного дома
В данном варианте создается обычная магистраль с последовательным присоединением всех потребителей, включая подогрев полов и пристенные радиаторы. Теплоноситель подается сначала к первому объекту, потом перетекает ко второму, и так далее. В конце, охлажденный теплоноситель поступает к котлу. Данная схема является наиболее простой и удобной, не требующей использования большого количества сложных устройств и материалов.
Недостатком можно считать то, что в однотрубной схеме, при наличии более чем десяти потребителей, происходит значительное падение эффективности отопления – особенно в последних на очереди радиаторах. Компенсация этой особенности производится за счет организации принудительной циркуляции теплоносителя – это приводит к установке дополнительного оснащения.
Двухтрубная схема системы отопления одноэтажного дома
Более функциональный тип организации микроклимата внутри коттеджей, так как подразумевает использование двух независимых магистралей с естественной или принудительной циркуляцией. В данном случае используется одна подающая труба для нагретого теплоносителя – будь то вода или антифриз – а вторая труба отводит охлажденную жидкость к котлу. При этом подача тепла происходит намного быстрее, чем в однотрубной схеме.
Использование двухтрубной системы позволяет более эффективно использовать возможности котлов и теплоносителей, так как обогрев происходит постоянный, а циркуляция – не зависит от наполнения всей системы полностью, а ориентируется на локальные радиаторы.
К недостаткам можно отнести большое количество оборудования, сравнительно высокую разветвленность системы, необходимость четкого расчета входящего и исходящего объема теплоносителя.
Лучевая система отопления частного одноэтажного дома
Данный тип относится к наиболее сложным, затратным и трудоемким схемам, так как требует высокой квалификации от инженеров и монтажников. Принцип функционирования сводится к тому, что каждый потребитель – батарея, радиатор, подогрев пола – имеют собственную входящую и исходящую магистраль, которые регулируются в едином блоке управления. Такая схема очень удобна тем, что вы, как собственник, можете динамически регулировать интенсивность отопления того или иного помещения, независимо от других комнат. По сути, лучевая схема позволит создать уникальный микроклимат для каждого помещения в доме.
Недостаток – дорого, как в плане закупки материалов, труб и фитингов, так и в обслуживании, ведь сильно разветвленная система требует постоянного контроля в процессе эксплуатации. Затратной выйдет разработка проектной документации, монтажные работы. Хотя, с точки зрения, дальнейшего использования, лучевая схема более надежная и долговечная, а ремонт отдельной магистрали не влечет за собой отключение всей системы отопления в коттедже.
Расчет системы
Расчет системы водяного отопления с естественной циркуляцией достаточно сложен и включает:
- определение мощности котла
- приборов отопления
- выбор диаметра труб
Полный расчет мощности котла основан на подсчете потерь тепла через крышу, полы, стены и проемы здания в зависимости от их площади, материала изготовления и разницы температур в доме и на улице.
Упрощенный расчет можно выполнить по формуле:
Wк = Wуд х S/10;
где
- Wк — мощность котла (кВт)
- Wуд — удельная мощность на 10 кв. метров дома (кВт)
- S — общая площадь дома (кв. м.).
Удельная мощность зависит от климатической зоны и составляет:
- для подмосковья 1,2 — 1,5 кВт
- для северных районов — 1,5 — 2 кВт
- для южных — 0,7 — 0,9 кВт.
Система отопления заполняется водой исходя из соотношения: не менее 15 литров на киловатт мощности котла.
Мощность радиаторов можно определить по той же формуле, подставив в нее величины площадей отапливаемых комнат или исходя из объема помещений — на отопление одного кубометра комнаты требуется около 40 ватт мощности.
Мощность радиаторов, расположенных на первом этаже увеличивают на 15 — 20%.
Расчет диаметра труб производится следующим образом:
Методика расчета описана в многостраничных методических указаниях и вряд ли по силам человеку без специального образования, но выход есть.
От правильности выбора схемы отопления, мощности котла и радиаторов, диаметра труб во многом зависит эффективность работы всей системы.
Лучше потратить время на расчеты или поручить их специалистам, чем жить в холодном доме или тратить силы и деньги на устранение допущенных ошибок. опубликовано
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
P.S. И помните, всего лишь изменяя свое потребление – мы вместе изменяем мир! © econet
Варианты отопительных разводок
1. Лучевая система
Коллекторная (лучевая) схема отопления одноэтажного дома:
Монтаж такой системы выльется в круглую сумму. Зато она самая эффективная в плане экономии тепла.
2. Двухтрубная схема отопления
Во всём доме, по периметру или под полом, тянутся два трубопровода – подачи и обратки. Батареи, фанкойлы, конвекторы, — всё это играет роль перемычек и создаёт подобие короткого замыкания. Вода циркулирует от ближней батареи к дальней. Поэтому дроссельные заслонки будут ограничивать проходящую через батареи горячую воду. Для равномерного тепла в каждой комнате необходимо тонко балансировать систему.
Двухтрубная схема отопления одноэтажного дома:
Недостатки этой системы:
- большой расход трубы и материалов;
- без балансировки происходит замерзание труб и батарей.
3. Однотрубная схема отопления дома
Считается самой простой. Иногда её называют, по старинке, «ленинградкой». При монтаже такой системы по периметру всего дома и во всех жилых помещениях укладывают трубу на 25-32-40 мм. Почему обязательно в жилых комнатах? Всё просто: паразитное тепло, которое выделяется трубой, тоже будет обогревать всю комнату.
Однотрубная схема отопления одноэтажного дома:
Или вот схема отопления одноэтажного частного дома в одноконтурном варианте:
Радиаторы и конвекторы врезаются для закольцовки, но с использованием трубы двадцатки. На всех подводах устанавливаются дроссельные заслонки и краны. Первые уравнивают температуру, а другие — выпускают воздух. Если бы не было вентилей (кранов), то вода вытеснила бы воздух в верхнюю часть отопительного элемента. А это, в свою очередь, делает меньше количество отдаваемого тепла.
Плюсы однотрубной системы:
- тепло практически не теряется;
- простота и быстрота монтажных работ;
- экономное использование;
- при отсутствии электричества, отключающее циркуляционный насос, движение воды не остановится;
- экономия материалов.
Так какую же систему отопления выбрать в одноэтажном доме? Можно отметить лишь один, но существенный факт, который повлияет на ваш выбор – возможность устанавливать любую из перечисленных схем в одноэтажных домах и коттеджах: лучевая, однотрубная, двухтрубная, электрическая, воздушная и даже систему «водяного пола».
О последних трёх мы не упоминали, но они также популярны последнюю систему («тёплый пол») пару лет назад использовали только в саунах, но сегодня её относят к полноценному виду отопительных систем, которые полноценно обеспечивает теплом весь дом.
К причинам, повлёкшим выбор той или иной системы, можно отнести и площадь дома, и срок проживания (постоянный или временный), и из чего построен дом (кирпич, блок или деревянный брус).
Закрытый тип
Закрытая система безнасосной циркуляции теплоносителя с успехом применяется для отопления одноэтажного и двухэтажного дома. Функционирует она следующим образом:
- при расширении теплоносителя излишки жидкости вытесняются из отопительного контура;
- жидкость попадает в расширительный бак мембранного типа – это закрытая емкость с эластичной мембраной, которая разделяет предназначенную для теплоносителя часть и секцию бака, заполненную воздухом или азотом;
- нагретая жидкость растягивает мембрану, сжимая газ во второй секции бака, при остывании теплоносителя газ расширяется и выталкивает жидкость обратно в систему, в результате чего водяной контур постоянно остается заполненным.
Установка мембранного бака в самотечный отопительный контур снижает риск коррозии металлических элементов системы. Но в России такое решение используется относительно редко, так как стоимость мембранного бака в разы превышает затраты на покупку или самостоятельное изготовление емкости открытого типа.
Расчет системы отопления с естественной циркуляцией
Самому проводить расчет системы отопления с естественной циркуляцией нежелательно, лучше обратиться к грамотным специалистам во избежание цифровых погрешностей. Однако наиболее точный пример расчета самостоятельно осуществляется в нижеследующей последовательности:
- Чтобы согреть 1 м3 помещения, в среднем требуется 400 Вт тепловой энергии. Потому мощность умножается на вычисленный объем здания, и выясняется начальное число, определяющее количество тепла.
- Учитываются и потери тепла через двери и окна. Количество окон умножается на 100 Вт, а количество дверей, ведущих наружу – на 200 Вт. Значения вычитаются из начального числа.
- Практически все комнаты в частных домах имеют наружные стены. Потому, чтобы осуществить верные вычисления, имеющийся результат умножается на коэффициент поправки, равный 1,2.
- Должны учитываться еще потери тепла через пол и кровлю. Результат умножается на очередной коэффициент поправки, равный 1,5.
Это коэффициенты усредненного значения. Они отличаются по регионам России. В южных частях страны он колеблется в пределах 0,7 – 0,9. В средней полосе значения варьируются в пределах 1 – 1,3. Северные области России имеют самые высокие коэффициенты: 1,4 – 2.
Достоинства и недостатки однотрубных систем
Однотрубная система отопления частного дома имеет несколько весомых положительных качеств:
- Простота. Монтаж и ремонт однотрубного отопления очень часто осуществляется самостоятельно владельцами домов – и все благодаря простоте конструкции.
- Дешевизна. Стоимость элементов системы достаточно низка, что в немалой степени связано с простотой такого отопления. Для обустройства требуется достаточно скромный набор материалов – например, труб потребуется всего два вида (одна для основной магистрали, вторая – для подводок). Вертикальная система, естественно, обойдется дороже, ведь ей требуется два контура трубопровода.
- Возможность модификации. При наличии бюджета систему можно доработать, используя радиаторные термостатические клапаны, позволяющие регулировать температуру каждого отопительного прибора по отдельности. Впрочем, остается популярной и двухтрубная система. Довольно часто схема двухтрубной системы отопления двухэтажного дома позволяет решить многие задачи, с которыми однотрубная не справилась.
Также стоит отметить и основные недостатки однотрубного отопления:
- Каждая последующая батарея получает меньше тепла, что особенно заметно в системах с нижней разводкой.
- Максимальная эффективность системы достигается только при установке циркуляционного насоса, что автоматически делает отопление энергозависимым.
- Эффективность однотрубного отопления снижается при увеличении площади и этажности здания, в котором установлена система.
Классификация систем теплоснабжения
В одноэтажных зданиях, коттеджах, домах монтируют автономные системы обогрева или зависимые от внешних источников питания. Первые функционируют на сжиженном газе, дизельном, а также твёрдом топливе. Вторые – нуждаются в подключении к электросети или магистральному газопроводу.
Ещё одно различие между вариантами теплоснабжения заключается в необходимости участия человека в работе оборудования.
Системы с автоматизированным управлением не требуют круглосуточного мониторинга или ручной настройки. Поддержание комфортной температуры внутри здания обеспечивают термостаты и термодатчики.
Эти приборы регулярно контролируют изменение температурных показателей, что позволяет системе отопления учитывать все факторы, которые оказывают непосредственное влияние на температуру в помещении: солнечное тепло, излучение бытовых электроприборов, нагрев от ламп для освещения и т. д.
Систему теплоснабжения нередко монтируют вместе с котельной автоматикой. Её главная задача – достичь максимально возможной экономичности, но не выходить при этом за рамки допустимых параметров
Автоматика даёт возможность изменять температурный режим в доме в разное время суток.
При классификации отопительных систем принимают во внимание такие признаки, как:
- тип носителя тепла — воздушные, водяные или паровые, комбинированные;
- вид используемого топлива — газовые, электрические, торфяные, дровяные, пеллетные, угольные;
- способ транспортировки рабочей жидкости — с естественной и принудительной циркуляцией;
- ход передвижения теплоносителя — попутные и тупиковые;
- способ подсоединения котельного оборудования — однотрубная и двухтрубная компоновка;
- схема разводки — с вертикальным или горизонтальным расположением разводящей линии, верхним или нижним, комбинированным.
В многоквартирных зданиях доминирует вертикальная схема разводки, а в одноэтажных встречается горизонтальная. Комбинированные методы подачи тепла преобладают в высотных новостройках.
Комбинация двухтрубного и однотрубного вариантов
В частных двухэтажных (или большей этажности) домах могут применяться как двухтрубные, так и однотрубные вертикальные стояки, вместе с горизонтальной однотрубной разводкой по комнатам при множестве способов подключения отопительных приборов.
Схема однотрубной системы отопления 2-х этажного дома.
Температурный перепад в комнатных радиаторах в этом случае расчитывается по формуле ∆T_р=∆T⁄P, где P – число отопительных приборов, соединенных последовательно (в данном случае P=3). По горизонтальной однотрубной магистрали должно протекать жидкости в P раз больше, чем по горизонтальным трубам при двухтрубной разводке. Это потребует увеличения мощности насоса для ее принудительной циркуляции и больших затрат электроэнергии, но гидроустойчивость схемы будет высокой.
Позитивные стороны и недостатки
Закрытый вариант водяной системы обрел популярность благодаря многочисленным достоинствам:
- нет контакта с атмосферой – отсутствуют потери теплоносителя за счет испарения;
- для заполнения сети в периодически протапливаемом здании можно применять антифриз;
- здесь не нужны трубы больших диаметров, прокладываемые со значительным уклоном, как это делается при монтаже магистралей с естественной циркуляцией воды;
- отсутствуют потери тепла через герметичный расширительный бак, поэтому схема считается более экономичной;
- вода, находящаяся под давлением, прогревается значительно быстрее, а закипает при более высокой температуре, что снижает риск образования паровой пробки при аварийной ситуации;
- система закрытого типа хорошо поддается регулированию как на отдельных участках, так и в целом.
Примечание. Герметичность дает еще один немаловажный плюс – теплоноситель не насыщается атмосферным воздухом через открытый бачок. Воздушные пузырьки могут попасть в трубопроводы только через подпитку от водоснабжения либо сквозь трещины в мембране бака.
Прокладка трубопроводов в полу и внутри стен
Небольшие диаметры трубопроводов и принудительная циркуляция – важнейшие аргументы в пользу современных закрытых сетей отопления. Всю разводку можно упрятать в стены или полы, а трубы прокладывать с минимальным уклоном. Он служит только для слива воды при ремонте или промывке радиаторов и магистралей.
Теперь о ложке дегтя в бочке меда. Дело в том, что закрытая система отопления частного дома неспособна функционировать автономно, поскольку зависит от электричества, питающего насос. Поэтому при частых отключениях электроэнергии рекомендуется обзавестись блоком бесперебойного питания либо электрогенератором, дабы не остаться без тепла.
Справка. В интернете можно отыскать альтернативные варианты — закрытые системы, выполненные по образцу гравитационных (самотечных). То есть, большими трубами со значительными уклонами. Но тогда половина вышеперечисленных достоинств теряется, а стоимость монтажа возрастает.
Второй негативный момент – сложность удаления воздушных пробок в процессе заливки воды, опрессовки и запуска отопления. Но данный минус не станет проблемой, если удалять воздух согласно общепринятой технологии.
О расчете параметров системы отопления с естественной циркуляцией для одноэтажного дома
Ввиду отсутствия в гравитационных системах отопления одноэтажного здания дополнительных механизмов, обеспечивающих стабильно высокое давление, любое из возможных нарушений при установке трубопровода может обернуться проблемами с подачей тепла. К таким нарушениям можно отнести:
- пренебрежение необходимостью в соблюдении углов наклона,
- неверный выбор труб,
- избыток поворотов при монтаже системы.
Уровень уклона при установке трубопровода для отопления частном доме регламентируется положениями СНиПов. В соответствии с ними, для каждого погонного метра необходим наклон, величиной в 1 см. Это обеспечивает нормальное продвижение теплоносителя по трубопроводу. При нарушении указанного норматива возможно завоздушивание системы и снижение общего уровня ее КПД.
О расчете давления и мощности отопления
Исходя из положений СНиП, каждый кВт тепловой мощности предназначен для обогрева площади в 10 кв.м дома. При расчете уровня мощности для регионов с жарким или холодным климатом, следует воспользоваться специальными коэффициентами. В первом случае он составит от 0,7 до 0,9, во втором – от 1,5 до 2.
Однако способ расчета, пренебрегающий высотой потолочных перекрытий, не всегда идеален. Поэтому существует еще один вариант – на основе объема помещения. В этом случае в основу расчетов ложатся показатели тепловой мощности (40 ватт) для каждого кубического метра. При этом наличие окон увеличивает полученное в итоге число на 100 ватт (для каждого окна), а двери – на 200 ватт (для каждой). При этом для одноэтажных частных домов применяется коэффициент 1,5.
Собственно, стандартный объем мощности, закладываемый в проекте частных одноэтажек, предполагает необходимость в мощности обогрева не менее чем в 50 ватт на 1 кв.м
Расчет диаметра трубы в системе с естественным оборотом
Диаметр труб в гравитационных системах рассчитывают исходя из:
- потребности здания в объеме тепловой энергии (+20%),
- определение требуемого типа материала изготовления трубы (например, диаметр трубы из стали должен составлять не менее 0,5 см),
- данных СНиП относительно отношения мощности и внутреннему диаметру трубы.
Стоит учитывать, что при выборе труб с неоправданно большим сечением могут увеличиться расходы на отопление при снижении теплоотдачи. Расчет диаметра труб для систем с самоциркуляцией предполагает выполнение еще одного простого правила, предполагающего сужение диаметра трубы на размер после каждого разветвления.
Секрет монтажа расширительного бака
Казалось бы, что может быть сложного в том, чтобы следовать готовой схеме системы отопления. Однако на чертеже невозможно показать, точное местоположение элементов отопления. И в результате потраченное время и усилия окажутся излишними. Ведь при монтаже расширительного бака стоит помнить, что его следует закреплять в верхней точке всей системы отопления.
Еще по этой теме на нашем сайте:
- Двухтрубная система отопления — схема, расчет и монтаж системы
- Ну, что сказать, водяная отопительная система была всегда очень сильно распространена в различных регионах для отопления строений – причиной тому являются её доступность и простота в плане…
- Однотрубное отопление с нижней разводкой – расчет и разводка системы
- Одним из наиболее эффективных и экономически привлекательных вариантов систем отопления частных домов или загородных коттеджей является однотрубное отопление с нижней разводкой….
- Проект отопления двухэтажного частного дома
- Перед тем, как приступить к строительству частного дома, нужно определиться с системой отопления. Детально проработанный проект отопления двухэтажного дома обеспечит хорошее распределение тепла по всему…
- Отличие ленинградской системы отопления двухэтажного дома от многоэтажного — схемы
- Ленинградская система отопления, схема которой широко применяется в многоэтажных и частных домах — это одна из самых распространенных схем организации обогрева в зданиях. Обогрев по…
Видео схем систем отопления: самотечная, однотрубная, коллекторная
Читаем дальше – узнаём больше!
- Выбор системы вентиляции
- Вентиляция в деревянном доме
- Стоимость установки кондиционера в квартире
- Система вентиляции частного дома
- Вентиляция производственных помещений цены
- Электрическая схема кондиционера
Ответить 6 лет назад Антон 6 лет назад Цитата Я все-таки склоняюсь к водяным отопительным системам. Воздушное отопление подсушивает воздух, собирает в себя пыль, и из- за турбин оно немного шумнее, чем водное. При этом не во всяком интерьере спрячешь такие толстые воздуховоды, это дополнительные неудобства. На мой взгляд идеальное отопление – это теплые полы, ибо они никак не влияют на интерьер помещения , равномерно и эффективно распределяют тепло по помещению. 5 лет назад Ирина 5 лет назад Цитата У нас однотрубная отопительная система. Это действительно был более дешевый вариант. Но в такой системе необходимо воду принудительно прокачивать насосом, работающим от электросети. Следовательно, дополнительные расходы. Лучше сразу ставить двухтрубную отопительную систему. Немного дороже, но гараздо эффективней и кпд выше. И можно отапливать не все помещения. У нас получилось, что скупой платит дважды. Миша 5 лет назад Цитата Только вот дома с площадью более 100кв.м. плохо отапливаются самотеком. Нужно ставить насос для равномерного распределения горячей воды в контуре отопления. Некоторые чтобы не ставить насос ставят второй котел в конце контура отопления. Надежда 5 лет назад Цитата В прошлом году установили в частном доме (ему уже 60 лет) водяную систему отопления типа «ленинградка». Хотя и устанавливали специалисты, в итоге половина дома получилась очень холодная. Видимо сказалось отсутствие ремонта в этой части дома. Поэтому, прежде чем заняться отоплением, следует сделать в доме капремонт. Чаще всего тепло уходит через плохо утепленные полы и потолок. При замене окон, уделите особое внимание тому, как заделаны все щели и откосы. Иначе, какую бы вы систему отопления не установили, тепла в доме вам не видать… Валерия 5 лет назад Цитата В доме старой постройки сделали водяное отопление с нижней разводкой и поставили электрический насос. При частом отключении электроэнергии зимой это не очень «комфортно». Что же нужно переделать, чтобы отказаться от насоса? Верхняя разводка не подойдёт – уровень не позволяет! Алексей 5 лет назад Цитата Пожалуй у многих однотрубная система отопления. По крайней мере в старых домах. В домах с небольшими комнатами её достаточно. Воздушное отопление лучше всего использовать весной и осенью, когда не нужно постоянно обогревать помещение и нет смысла запускать котёл. Ярослав 5 лет назад Цитата У меня двух этажный дом и стояла самотечная система. Радости не было предела, даже если нет света она и минусы, например, нельзя прогреть быстро всю систему и остудить если нужно не получалось. Теперь стоит насос, вроде и хорошо, но когда два дня света не было это была катастрофа. Написать ответ… КодИзображениеСсылкаЗачеркнутыйЗаголовокКурсивЖирныйВидеоЦитата Предварительный просмотр
Рекомендации по монтажу своими руками
Для прокладки основных линий естественной циркуляции лучше использовать полипропиленовые или стальные трубы. Причина – большой диаметр, полиэтилен Ø40 мм и больше стоит слишком дорого. Радиаторные подводки делаем из любого удобного материала.
Совет. При сборке самотечной сети отопления из металлопластика не ставьте компрессионные фитинги – они сильно уменьшают внутренний проход.
Пример монтажа двухтрубной разводки в гараже Как правильно сделать разводку и выдержать все уклоны:
- Начните с разметки. Обозначьте места установки батарей, точки подключения подводок и трассы магистралей.
- Размечайте трассы на стенах карандашом начиная от дальних батарей. Величину наклона регулируйте длинным строительным уровнем.
- Двигайтесь от крайних радиаторов к котельной. Когда вы прочертите все трассы, то поймете, на каком уровне ставить теплогенератор. Входной патрубок агрегата (для остывшего теплоносителя) должен располагаться на одном уровне или ниже обратной линии.
- Если уровень пола топочной слишком высокий, попытайтесь сместить все обогреватели вверх. Следом поднимутся горизонтальные трубопроводы. В крайнем случае делайте под котлом углубление.
Прокладка обратной линии в топочной с параллельным подключением к двум котлам После нанесения разметки пробейте отверстия в перегородках, вырежьте борозды под скрытую прокладку. Затем проверьте трассы еще раз, внесите корректировки и приступайте к монтажу. Соблюдайте тот же порядок: сначала закрепите батареи, потом кладите трубы в сторону топочной. Установите расширительный бачок со сливным патрубком.
Самотечная сеть трубопроводов заполняется без проблем, краны Маевского трогать не нужно. Просто медленно закачивайте воду через кран подпитки в нижней точке, весь воздух уйдет в открытый бачок. Если после прогрева какой-либо радиатор остается холодным, воспользуйтесь ручным воздухоотводчиком.
Открытая и закрытая схема обогрева с применением насоса
Носитель тепла, двигающийся в трубах, набирает объемы в процессе нагревания. Образующееся чрезмерное его количество стекает в специально оборудованную емкость. Отопительной системой открытого характера предусматривается установление в токе наибольшей высоты расширительного бака, в котором напрямую сообщаются атмосферная среда и теплоноситель.
Концептуальная схема действия схемы: увеличение температуры провоцирует возрастание теплоносителя в объеме и, как следствие, его уровень в расширительном сборнике. Некоторое количество воздуха из бака выводится через патрубок. При понижении температуры уменьшается уровень топлива в резервуаре, и его место занимает внешний воздух, поступающий из патрубка.
В закрытой системе отопления с принудительной циркуляцией задействуется расширительный резервуар, находящийся под давлением. Он представлен в виде металлической емкости высокой прочности, состоящей из пары завальцованных частей. В баке размещена резиновая жаропрочная мембрана и содержится небольшое количество газа (азот, закаченный производителем или накопленный в системе воздух). Мембрана делит резервуар на две половины: в одну поступают избытки теплоносителя, появляющиеся при нагревании, другая предназначена для воздуха или азота, не взаимодействующих с топливом. Действие системы следующее: теплоноситель подается в расширительный бак при нагревании, и попадает в мембрану. В процессе остывания газ по другую сторону мембраны выталкивает теплоноситель назад в систему.
Виды систем отопления частного дома, схема отопления
Схемы системы отопления
Самотечная схема
Однотрубная система
Коллекторная схема
Попутная система отопления
Плечевая система
Вывод
Рассмотрим 5 систем отопления: самотек, «ленинградку» (однотрубную систему), коллекторную, тупиковую и попутную. Сразу раскроем секрет, что самые лучшие схемы — это «попутка» и тупиковая плечевая. В маленьких домах задействуют плечевую, в больших домах лучше всего – «попутка», где много радиаторов с балансировкой не будет никаких проблем.
Такая схема никому сейчас не нужна, и когда ее требуют выполнить, думая, что обойдётся дешево, люди сильно ошибаются. Во-первых, потому что там нужны толстые трубы. Во-вторых, регулировка очень нежная, ее легко нарушить, поэтому нужны уклоны, чтобы котел стоял ниже радиаторов, т.е. нужен приямок на кухне или подвал, тогда это будет работать. И даже в этом случае вы будете иметь одну большую проблему самотека — второй этаж всегда горячее, чем первый. С этим можно бороться, но вся эта борьба приводит к тому, что система удорожается. Потребуется устройство байпасов, сварочные работы, балансировочные краны на втором этаже и их отсутствие на первом. Это приведет к тому, что система самотека обойдется в 3 раза дороже, чем насосная.
Самотечная схема в трехэтажном доме не рекомендуется потому, что движение теплоносителя ленивое, медленное, и те 20 кг разницы в тонне нагретой и холодной воды — недостаточная причина, чтобы вода двигалась интенсивно по трубам и батареям.
На двух этажах самотек будет работать неплохо, но при определенных условиях. К примеру, для полноценного самотека понадобится два полноценных этажа и чердак. На чердаке устанавливается расширительный бак, к которому будет от котла подходить главный стояк, желательно по прямой (небольшое искривление допустимо, но это будет ухудшать работу самотека). От главного стояка будут расходиться «лежаки» с уклоном 0,05, от которых будут опускаться стояки, и они будут собираться в обратку для перехода в котёл.
Самотек хорош, в избе, где есть сени, спальня и поток, и стоит котёл. Также будет прекрасно работать в одноэтажных домах. Рассмотрим еще мансардный дом, где полноценный первый этаж и на втором немножко приподняты стены, затем идёт скошенная крыша. В данном примере, расширительный бак девать некуда, придется устанавливать где-то в помещении. Возникает проблема — кто будет топить дом, если хозяева используют его только на выходных? Следовательно, дом будет замерзать, а значит нужна незамерзайка, которая хуже ходит по системе, чем вода. Она обладает меньшей теплоемкостью и ядовита. К тому же, при нагреве расширительного бака пары теплоносителя будут попадать в помещение, надо дышать ими или нет. Как вариант, можно вывести на улицу, сделав герметичную крышку, но это опять плюс к затратам.
Ещё один недостаток – нет возможности проложить трубы правильно, они должны прокладываться ровно. Итого, прежде чем делать самотёк обратите внимание на дом, учтите нюансы.
Преимущество самотечной системы в том, что она независима от электричества. Если произойдет отключение электроэнергии, то у вас все равно будет тепло.
Что такое однотрубная система, которая якобы стоит дешевле, чем обычная двухтрубная? Ничего она не экономит. «Однотрубка» хороша в цехах, в доме сделать сложно. Например, некая сеть, на которой стоят радиаторы. Не всегда получается так, чтобы получилась действительно «ленинградка», так как мы должны уйти от котла и дойти до крайнего отопительного прибора, и снова вернуться к котлу. Получается всё равно двухтрубная схема отопления, но выглядит как однотрубная.
При таком подключении коэффициент затекания в радиатор сильно снижается. Это приводит к тому, что скорость движения теплоносителя понижается, и, если в обычной системе разница между подачей и обраткой 6-10°, то при уменьшении коэффициента затекания значение возрастает до 20 градусов, потому что вода стоит и успевает сильно остыть. В батарею вода приходит 70 градусов и остывает до 50, следовательно, теплоноситель в следующий радиатор попадает более холодным, следующий – еще холоднее, и так далее. Если в цепи стоят 10 радиаторов, то к последнему теплоноситель попадает уже не 70-градусный, а 40-градусный. С этим можно бороться, увеличивая батареи по ходу движения теплоносителя. Увеличение сложно посчитать и прогнозировать работу системы отопления, и это дороже.
Основной аргумент — чтобы в полу не было соединений.
Рассмотрим такой недостаток. Имеется коллекторный ящик, от которого отходят в разные стороны по 2 трубы к каждому радиатору. Желательно этот ящик ставить в центре строения, потому что если будет стоять в другом месте, то сумма длин труб не будет равной и образуется дисбаланс. Балансировка коллекторной системы не должна трогаться, необходимо, чтобы радиаторы прогревалась одинаково.
Также, увеличивая искусственно гидравлику ближних батарей — увеличивается гидравлика всей системы, и понадобится более мощный насос. Для отопления нужно обеспечить беспрепятственный доступ теплоносителя в отопительные приборы, а в данной схеме гидравлика увеличивается искусственно, чтобы перераспределить потоки.
Это такая схема отопления, в которой не нужно ничего регулировать. Она хороша тем, что сумма длин труб к каждому радиатору одинаковая. Подача начинается от котла, обратка начинается только от первого радиатора, следовательно, если сложить суммы подачи и обратки для каждой батареи, то значение будет одинаковое (константа). В итоге, нет никаких беспокойств, нет необходимости искусственно увеличивать гидравлику, все работает замечательно.
Единственный отрицательный момент заключается в том, что в «попутке» магистральная труба и фитинги должны быть толще, чем в коллекторной системе – это обойдется дороже.
Что из себя представляет тупиковая схема? Она хороша тогда, когда дом небольшой, и есть возможность сделать плечи приблизительно одинаковой длины с разницей не больше 20 м на двух трубах. Если это получается, и тепловая нагрузка на каждом плече примерно одинаковая в доме до 200 м², то лучше, чем плечевая система, ничего сделать нельзя.
В чём преимущество? Во-первых, используется меньшее количество труб, во-вторых, появляется возможность проложить трубы по периметру дома. Если соединения, которые зашиваются в пол, выполняются из сшитого полиэтилена или прессового металлопластика, то они очень надежны и уже опробованы не раз на практике.
Самотечная система используется в домах одноэтажных, двухэтажных, но с полноценным чердаком, где поместится расширительный бак;
однотрубная («ленинградка») — лишние траты, лишнее беспокойство, неудобно и хлопотно;
коллекторная (лучевая) — использовать можно, но учитывайте лишнее количество труб и их расположение поперёк помещений;
оптимальный вариант — «попутка», которая предпочтительнее для больших домов;
или тупиковая плечевая, пригодная для небольших домов до 200 метров квадратных.
простая и недорогая схема с естественной циркуляцией
схема отопления частного дома самотеком, детали на фото и видео
Содержание:1. Принципиальная схема самотечной системы отопления 2. Выбор схемы самотечного отопления
Отопительная система, использующая принцип самотека, является единственным возможным вариантом обогрева дома, когда к нему не подведены электричество и магистральный газ. Самотечная система отопления частного дома на сегодняшний день не пользуется спросом, но заострить внимание на ней все же стоит, поскольку иногда возникают ситуации, когда такая система отопления оказывается востребованной.
Существуют разные схемы самотечного отопления, и от правильного выбора будет зависеть большое количество параметров, начиная от дизайна помещений, заканчивая стоимостью материалов. Большинство представленных схем довольно сложны, поэтому в этой статье будут рассмотрены наиболее простые, установка которых не потребует наличия специфических знаний и умений от домовладельца. Все системы отопления можно разделить на две больших категории:- системы с принудительной циркуляцией теплоносителя;
- самотечные системы, в которых циркуляция осуществляется естественным путем.
Принципиальная схема самотечной системы отопления
Наиболее удобной для рассмотрения является однотрубная система, на примере которой можно выявить практически все рабочие моменты, связанные с самотечной системой отопления. Для примера в качестве теплоносителя будет использована вода, поскольку в таком случае принцип работы системы получается наиболее понятным. Конечно, при необходимости постоянного отопления в систему можно заливать и другие жидкости, которые не боятся замерзания (антифризы и др.). Использование антифризов позволяет избежать размораживания всей отопительной системы. Кроме того, после сборки системы желательно залить ее именно антифризом, который позволит выявить все негерметичные участки трубопровода. Как выглядит отопление самотеком — схема довольно проста: самотечная отопительная система работает по принципу естественной циркуляции теплоносителя за счет разности температур на входном и выходном канале котла (детальнее: «Как устроена система отопления с естественной циркуляцией – какие бывают схемы подключения»). Эта система используется очень давно, и ее популярность неуклонно падает вследствие ее низкой эффективности, высокой стоимости и неоправданном расходе энергоресурсов. На сегодняшний день использовать такую систему можно разве что в небольших домиках, к которым не подведено электричество, что встречается довольно редко.Выбор схемы самотечного отопления
Схема самотечной системы отопления должна выбираться с учетом всех исходных данных. Если электричество в доме отсутствует, то это зачастую говорит о том, что магистральный газ тоже не подведен. Эти условия дают понять, что электрические и газовые котлы устанавливать невозможно, и единственным вариантом остается твердотопливный котел, работающий на любом виде твердого топлива. Читайте также: «Плинтусная система отопления — оригинально и практично».Как работает классическая однотрубная система? Прежде всего стоит понять, что каких-то сложностей в ее конструкции нет, но правильные расчет и установка отопления очень важны, поэтому для предельной ясности необходимы некоторые знания. Принцип работы однотрубной системы с естественной циркуляцией базируется на физическом явлении: при нагреве теплоносителя (воздуха или воды) теплая масса будет подниматься вверх, а холодная будет опускаться вниз.
Нагретая в котле вода двигается вверх по стояку, откуда она поступает в радиаторы, где и происходит процесс отдачи тепловой энергии. Сопровождающее этот процесс остывание становится причиной дальнейшего движения воды к следующим в контуре радиаторам. При постоянном остывании вода рано или поздно придет обратно в котле, где цикл нагрева-остывания будет возобновляться. Система естественной циркуляции не подразумевает наличия каких-либо дополнительных устройств, которые могут ускорить движение воды, поэтому для нормального функционирования самотечной отопительной системы необходимо соблюдать постоянный уклон при прокладке трубопровода. Эти операции можно выполнить самостоятельно, поскольку они не отличаются особой сложностью. Выходной канал должен быть выполнен с точностью до наоборот: наличие различных поворотов и изгибов стояка запрещено. Конечно, полностью избежать различных стыков практически невозможно, но если стояк будет вертикальным, то такая система будет гораздо более эффективной. Нюанс: для создания поворота в стояке лучше всего брать минимальные углы.Хорошая циркуляция воды в немалой степени зависит и от диаметра труб для отопления частного дома, причем зависимость здесь прямая: чем больше внутреннее сечение трубы, тем проще будет осуществлять перемещение воды, поскольку сопротивление ее движению в таком случае будет снижено. Как правило, для однотрубного отопления используются трубы диаметром не менее дюйма, а сечение, составляющее полтора дюйма, является оптимальным в большинстве случаев.
Котел такой системы должен располагаться в самой нижней точке здания, а вот стояк необходимо расположить как можно выше, чтобы забор воды в радиаторы мог беспрепятственно осуществляться. Трубопровод должен иметь постоянный уклон в сторону котла: обычно этот показатель достаточно выдержать на уровне одного сантиметра на метр трубы. Именно это условие дает возможность реализовать самотечное отопление частного дома.
В самотечных отопительных системах обычно находится гораздо больше воды, чем в аналогах с принудительной циркуляцией, что обуславливается разными диаметрами трубопровода. Пару слов нужно сказать и о трубах: полиэтиленовых и полипропиленовые модели не подойдут, поскольку вода в трубах иногда достигает очень высоких температур, достаточных для плавления трубопровода. Закипание жидкости в системе обычно происходит из-за невозможности контролировать температурный режим, вследствие чего котел может выдать слишком большое количество тепла. Именно поэтому лучше всего будет выбрать металлические трубы. Читайте также: «Как устроена система отопления без насоса – варианты и способы устройства». В результате получается довольно внушительный список недостатков, присущих самотечным отопительным системам:- Низкая эффективность;
- Трудоемкий и затратный монтаж системы;
- Отсутствие эстетических качеств;
- Высокая стоимость расходных материалов.
Отопительная система, описанная в данной статье, имеет как положительные, так и отрицательные качества. Одним из самых больших ее минусов является невозможность регулировки температуры на отдельных отопительных приборах. Для ремонта такой системы придется сбрасывать ее целиком. Тем не менее, несмотря на все недостатки, самотечная система отопления является отличным решением в тех случаях, когда альтернативные варианты обогрева дома невозможны.
youtube.com/embed/vVEj7wcr1ik?feature=oembed» frameborder=»0″ allowfullscreen=»»>
teplospec.com
Самотечное отопление в доме
Очень весомым плюсом самотечной системы водяного отопления является ее независимость от наличия электроэнергии. Самотечное отопление может быть создано и на удаленной даче на основе энергонезависимого твердотопливного котла. Система бесшумная и надежная, она, несомненно, будет востребована и в будущем.Наработан большой опыт создания самотечных систем отопления, ведь ранее все водяное отопление создавалось по принципу самотека. Система может быть создано по «типовой народной схеме» и своими руками.
Недостатками являются ограничения по мощности, отапливаемой площади, возможности подключения дополнительных контуров, при повышенной цене на создание.
Самотечное отопление обходится дороже, примерно в 2 раза по сравнению с системами принудительной циркуляции, так как требует большой диаметр труб и особенного размещения котла. Сложность при создании и в том, что трубы большого диаметра должны иметь общий уклон, а значит их положение фиксировано и поэтому они часто не вписываются в дизайн помещения, загромождают интерьер.
Как рассчитывается самотечная система
Можно заказать тепловой и гидравлический расчет у специалистов, в лицензированных организациях, но это обойдется недешево. Можно сделать эти расчеты приблизительно с помощью известных программ или вручную.
Но обычно пользуются общеизвестными рекомендациями и, как правило, этого вполне достаточно, чтобы создать работоспособную систему с самотеком жидкости.
Скорость движения жидкости по системе в любом случае не большая. Чем больше внутренние диаметры трубопровода и радиаторов, а также котла, тем большее количество жидкости будет проходить по ним, тем больше энергии сможет переноситься.
Важно ответить на вопрос — достаточно ли будет энергии переносить теплоноситель для отопления конкретного здания? В этом и заключается суть расчетов. Но если расчетов нет, то нужно обратиться к опыту создания подобного отопления и утепления зданий.
Потери энергии и обеспечение движения жидкости
Во первых, нужно определиться со степенью утепления здания, — соответствуют ли она требованиям нормативных документов. Если нет, то может не хватить мощности не только самотечной системы….. Обогреть холодное здание себе дороже, нужно утеплять, а не увеличивать мощность обогрева.
После того, как здание утеплено, можно обратиться к опыту создания подобных систем, откуда известно, что обычная предельная площадь самотечного обогрева составляет 150 м кв. на каждом этаже здания, при этом желательно распределение радиаторов на 2 плеча на каждом этаже, а длина подающего трубопровода каждого плеча не должна превышать 20 метров.
Обязательное условие для создания системы – превышение горячего теплоносителя (обычно принимается средняя линия радиаторов) над холодным (средняя линия теплообменника котла).
При большей длине трубопроводов, желателен бы расчет, или нужно мириться, что возможно, в пики морозов пропускной способности системы (скорости теплоносителя) может и не хватить что бы в здании было жарко.
Рассмотрим, отчего же будет зависеть работоспособность самотечной системы.
Особенности системы обогрева с естественной циркуляцией
Напор в самотечной системе будет напрямую зависеть от высоты водяного столба с разностью плотностей воды (разностью температур) и от самой разности плотностей воды. Формула напора приведена ниже.
Чем больше разность температур подачи и обратки, и чем выше водяной столб с этой разностью, тем быстрее будет циркулировать вода, тем больше тепла будет переноситься, тем надежнее система и большую площадь можно будет отопить.
Дело в том, что вода наиболее значительно остывает в радиаторах, до них она считается горячей. После радиаторов вода холодная движется по обратке к теплообменнику котла, где происходит ее нагрев. Следовательно, чем ниже находится теплообменник относительно радиаторов, тем больше будет напор в системе.
Кроме того, вода остывает и в самой трубе выходящей из котла, а это значит, что чем выше будет поднят горячий трубопровод, и чем он длиннее и больше отдает тепла, тем будет больше напор.
Впрочем, эта теплототдача будет иметь низкую эффективность для обогрева дома, если горячий трубопровод расположен под потолком. Лучше, если он находится вдоль пола отапливаемой массандры и является для нее отопительным прибором.
Не правильно делать просто высокий столб горячей воды, вынося расширительный бак выше крыши. Нужна наибольшая разность высот, на которой бы происходил перепад температур, а этого проще добиться опусканием котла.
Типичная ошибка при создании самотечной системы для 2-х этажей — подключение радиаторов на обоих этажах к одним стоякам. В результате на 1 этаже будет еще холодно, когда на 2 этаже уже очень жарко. Правильно для мансарды предусмотреть отдельное независимое плечо отопления со своим регулировочным вентилем.
Особенность системы:— жидкость в самотечной системе обычно остывает значительно, вследствие небольшой скорости ее движения. Разница температур подачи и обратки чаще находится в пределах 25 — 30 градусов. Температурный режим, например, — 75град. выход из котла и 45 град. обратка. Поэтому недопустимо создавать схему с одним трубопроводом с последовательным подключением радиаторов. Подходят только попутная и тупиковая двухтрубные схемы разводки.
Как движется теплоноситель (вода)
Из вышесказанного вытекают и конструктивные особенности самотечной системы отопления.
Котел располагается в приямке, в подвале, во всяком случае, желательно, чтобы его теплообменник был ниже средней линии радиаторов.
Все трубопроводы делаются с общим уклоном по ходу движения жидкости:
- вода из котла поднимается по вертикальному стояку в самую верхнюю точку;
- от вертикального горячего стояка всегда должна вниз до входа в котел;
- разница высот между начальной и конечной точкой трубы не менее одного процента, но по длине уклон может меняться как угодно;
- всегда лучше обеспечивать максимальный уклон.
Какие применить трубы
Диаметр труб должен быть для подачи и обратки на одном крыле трубопровода не менее 32 мм, при этом радиаторы могут подключаться и трубами с внутренним диаметром 20 мм. А для стояка и подачи на крыло — не менее 50 мм. Впрочем никто не запрещает увеличить эти диаметры, что только сделает систему мощнее.
До сих пор оптимальным вариатном считаются обычные стальные трубы. При больших диаметрах они становятся конкурентноспособными пластику. К тому же стальная труба большого диаметра является и сама по себе отопительным прибором, ввиду значительной проводимости тепла металлом.
Котел, радиаторы, трубопровод
Применяется специальный котел (и газовый и твердотопливный) с собственным маленьким гидравлическим сопротивлением, предназначенный для самотечной системы.
Применяются радиаторы с низким гидравлическим сопротивлением, с большим диаметром внутренних отверстий — обычно или чугунные или алюминиевые.
В высшей точке трубопровода устанавливается клапан для стравливания воздуха (система под давлением с закрытым расширительным баком (гидроаккумулатором)). В систему встраивается на выходе из котла группа безопасности – манометр и аварийный клапан. Либо в высшей точке располагается расширительный бак открытого типа.
Сливной кран располагается в районе котла в низшей точке трубопровода, делается отвод либо в канализацию, либо на емкость.
Подборка котла по мощности ведется как обычно — в зависимости от теплопотерь здания, а радиаторов — от теплопотерь каждой комнаты где они устанавливаются.
При этом чаще пользуются правилом — радиаторы суммарно чуть мощнее котла (при этом учитывается, то что паспортная температура жидкости обычно больше реальной, т.е. радиторы приобретаются еще мощнее на 20 – 35 %), после чего общая мощность радиаторов распределяется по комнатам.
Схемы самотечного отопления на одно крыло
Типичная схема водяного отопления с самотечным движением жидкости. Здесь только лишь одно крыло. Горячий трубопровод располагается повыше, от него опускаются стояки вниз на каждый радиатор или на пару радиаторов. В схеме указан расширительный бак вместо гидроаккумулятора.
На практике часто подобные схемы реализуются так чтобы расширительный бак, верхний трубопровод располагались бы на чердаке а обратка часто опускается под пол в подвал. При этом трубопроводы меньше загромождают жилое пространство и не портят интерьер. Но тогда все трубопроводы в холодной зоне должны быть хорошо утеплены — слой не менее 15 см минеральной ваты. Пенопласт не подходит, так как его едят грызуны и его не стоит нагревать до 70 град.
Прокладка труб по чердаку
Подвариант данной схемы — обратка поднята вверх, так как не всегда есть возможность прокладывать ее понизу — мешают дверные проемы, нет подвала и т.д.
В небольшом доме
Вариант размещения радиаторов прямо возле котла. Это возможно лишь в климатических зонах с постоянной положительной температурой, и если окна достаточно утеплены (двойные стеклопакеты), и нет особой необходимости в создании тепловых завес путем размещения радиаторов под окнами. Схема применяется, когда нет возможности понизить уровень котла — максимально сокращаются трубопроводы.
Трубопровод на два крыла
Следующий пример более востребован в жизни. Чаще так и располагаются трубопроводы при самотечном движении жидкости в небольшом частном доме или на даче на уровне радиаторов с выдержкой общего уклона.
Трубопровод разделен на два крыла, которые желательно сделать одинаковой протяженностью. Все радиаторы подключаются через вентили для оперативной регулировки поступления воды.
Для двух этажей
Еще один пример «из жизни» разводки трубопроводов при самотечном движении жидкости. На этот раз отапливается полноценный этаж и мансарда.
Так как крыло мансарды маломощное, то оно включено трубопроводом меньшего диаметра — 25 мм. Здесь применяются стояки на каждую пару радиаторов в комнатах первого этажа, а горячий трубопровод проложен по полу мансарды и является для нее обогревающим элементом.
Схема требует создания достаточного напора, поэтому теплообменник котла располагается ниже средней линии радиаторов первого этажа минимум на пол метра.
Принципы и выводы
Можно разработать любое количество схем самотечного отопления в зависимости от конкретной планировки дома но всегда соблюдаются следующие принципы — максимально большой столб воды с перепадом температур, максимальные диаметры трубопроводов и специальные котлы и радиаторы, кольцо трубопроводов — «подача-радиатор-обратка» делаются как можно короче, для чего трубопровод разделяется на несколько плечей, которые подключаются к котлу параллельно.
Также важно: — если самотечное отопление в доме создавалось самостоятельно, или владельцы принимали активное участие в его создании, то и все выявленные недостатки в процессе эксплуатации могут быть исправлены своими руками или система может быть без особых затрат доработана, при выявлении ее недостатков.
teplodom1.ru
Схема отопления с естественной циркуляцией частного дома. Жми!
Централизованная система отопления постепенно отживает свое, поскольку, как можно заметить, она не способна справиться с возложенными на нее задачами по отоплению помещений. Поэтому, все чаще можно встретить использование автономного отопления.
Наиболее актуальным данный вопрос является для частных домов, по причине отсутствия какого-либо источника тепла. Существует несколько схем отопления, что дает возможность каждому выбрать свою по душе и в соответствии с финансовыми предпочтениями.
Разновидности
Рассмотрим варианты систем отопления для частных и многоквартирных домов:
• с использованием принудительной циркуляции теплоносителя;
• естественная циркуляция с использованием самотёка теплоносителя.
Системы с естественной циркуляцией получили широкое распространение, главным образом, благодаря своим сильным сторонам:
• функционирование системы с естественной циркуляцией независимо от того есть напряжение в сети или нет;
• высокие показатели инерционности системы, где внешние факторы не влияют на распространение тепла.
Примите к сведению: следует с особым вниманием подойти к выбору диаметра используемых труб для системы отопления, учитывая то, что больший диаметр улучшает циркуляцию воды, однако и здесь тоже следует знать меру.
Принцип функционирования оборудования
Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.
С верхней части вода в трубе с небольшим углом продвигается дальше. Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше.
Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.
В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.
Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.
Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла, горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.
Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.Разновидности самотечных отопительных систем
Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.
Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.
Используемые радиаторы отопления
Наиболее значимый показатель здесь – это минимальное сопротивление потоку воды. А от ширины просвета радиатора зависит струя теплоносителя, вне зависимости от того, используете вы трубы из полипропилена или из других материалов. Однако, чугунные радиаторы в данном отношении будут просто идеальными, особенно когда используется однотрубная система. Они имеют наименьшее гидравлическое сопротивление.
Хорошо себя зарекомендовали в использовании алюминиевые и биметаллические радиаторы, но нужно обращать внимание на их внутренний диаметр, который не должен быть менее 3/4”. Этого будет для отопления одноэтажного дома вполне достаточно, не используя циркуляционный насос. Разрешается использовать стальные трубчатые батареи.
Обратите внимание: нежелательно использовать на водяное отопление панельные батареи из стали или другие с маленьким сечением, через которые вода или не сможет протекать вообще, или же будет проходить очень небольшой струйкой, что в однотрубной разновидности ограничит циркуляцию или станет для нее препятствием.
Разновидности схем подключения радиаторов
Характерно, что для хорошего отопления недостаточно того, чтобы котлы хорошо нагревали воду. Очень важно для поступления теплоносителя в радиаторы правильно их подключить.
На практике для однотрубного используется нерегулируемое последовательное подключение. Правда, этой проблемы удастся избежать, если у вас будет использована двухтрубная система. Данная система также не использует регулятор, однако, если радиатор завоздушится, система будет функционировать, поскольку вода будет проходить через перемычку (байпас). Правда для такой системы, как теплый пол, данный вариант не подходит.
Установка за перемычкой двух шаровых кранов позволяет, перекрыв поток, снять или отключить радиаторы, при этом систему останавливать не нужно. Так правильный расчет радиаторов отопления позволит Вам помещение оснастить теплоаккумулятором.
Совет специалиста: циркуляция воды в системе осуществляется за счет разницы температур и разной плотности, поэтому обратный клапан устанавливать не нужно.
Выбор труб
Выбирая трубы для отопления, большое значение имеет не только диаметр, но и материал, из которого они изготовлены, а, если быть точнее, гладкость их стенок, поскольку это коренным образом влияет на систему.
Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.
Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.
Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.
Особенности систем самотеком
Ввиду того, что образуются турбулентные потоки, точные расчеты систем провести не удается, поэтому при их проектировке берутся усредненные значения, для этого:
• максимально поднимают точку разгона;
• используют широкие трубы подачи;
• необходимо сделать расчет количества радиаторов.
Далее от начала первого расхождения до каждого последующего подключают трубу меньшего диаметра на шаг, равный ему, что задействует инерционные потоки.
Также существуют и другие особенности монтажа самотечных систем. Так, трубы должны прокладываться под углом 1-5%, на что влияет протяженность трубопровода. Если в системе достаточный перепад высот и температур, можно использовать и горизонтальную разводку. Важно следить, чтобы не было участков с отрицательным углом, поскольку движением теплоносителя их не удастся достать, по причине образования в них воздушных пробок.
Так, принцип работы может основываться на открытом типе или быть мембранного (закрытого) типа. Если сделать монтаж горизонтальной ориентации, рекомендуется на каждом радиаторе установить краны Маевского, поскольку с их помощью легче ликвидировать воздушные пробки в системе.
Смотрите видео, в котором специалист рассказывает об условиях возможности применения самотечной, безнасосной, гравитационной системы отопления:
Оцените статью: Поделитесь с друзьями!teplo.guru
Самотечная система отопления частного дома. Схемы. Виды. Монтаж
Самотёчная система отопления частного дома окажется выходом из ситуации, в которой помещение – жилое или рабочее – не оснащено ни газом, ни электричеством. Данный тип отопления на сегодня достаточно редок, однако востребованность на него отнюдь не сведена к нулю.
Начинаем со схемы
Одним из первых шагов при установке рассматриваемой отопительной системы является выбор схемы, определяющий дальнейший рабочий процесс и эффективность эксплуатационного периода.
Последствия сделанного выбора сказываются на дизайне помещений и равномерности распределения тепла, на удобстве эксплуатации, а прежде всего на общем объёме работ и цене за использованные при установке материалы.
Несмотря на наличие в виртуальном пространстве огромного количества схем и чертежей, в том числе видео, самостоятельно – без специалиста – разобраться в них достаточно сложно, и самое главное – каждая схема требует её адаптации под отдельно взятый заказ.
2 типа самотечной системы
Самотечная система отопления дома может быть успешно использована при любом из двух типов систем – однотрубной и двухтрубной. Более распространённым в самотечном типе является первый тип и поэтому нижеизложенный анализ будет сделан на базе этого типа.
Для рассматриваемого примера однотрубной схемы в качестве используемого теплоносителя берётся вода. Однако при круглогодичной эксплуатации целесообразней применять специальные составы, не замерзающие при температуре ниже нуля градуса по Цельсию – антифризы и др. Их использование обезопасит систему от риска размораживания.
По окончании монтажных работ самотёчной системы отопления частного дома рекомендуется произвести её заполнение – это поможет выявить элементы соединений, характеризующиеся отсутствием герметичности.
Перемещение воды в системах данного типа осуществляется без использования насоса – что является основным принципом их работы. Транспортировка происходит из-за разности температур воды – на входе котла и выходе из него.
На сегодня эта система считается устаревшей и редко применяемой в силу таких недостатков, как высокая стоимость, низкий КПД, отсутствие экономичности. Однако для дачного домика или просто частного дома, не оснащённого электроэнергией, это может быть удачным решением проблемы.
Возможности по выбору газового котла для самотечной системы отопления дома крайне ограничены, прежде всего потому, что при отсутствии электричества маловероятна возможность наличия газа, а значит, установка электрического газового котла полностью исключена. Единственным вариантом в этой ситуации становится котёл твердотопливный, функционирующий на таком топливе, как дрова, уголь и пр.
Принцип работы самотечной системы
Один из принципов, используемых при работе системы, известен всем из школьного курса физики: это подъём вверх горячих воды и воздуха и их опускание вниз – при низких температурах.
После того, как вода прогреется в котле, она начинает своё движение вверх – по стояку. В результате она попадает в отопительный радиатор, где передаёт часть своего тепла, став от этого холодней, чем в сточке. Охлаждённая, вода начинает двигаться вниз – и поступает в очередной радиатор. Так продолжается до возвращения воды в котёл.
Правила монтажа системы
Правильное функционирование самотечной системы отопления подразумевает прежде всего точность подбора диаметра труб, а также абсолютное соблюдение в течение монтажных работ нужных уклонов – во избежание создания контруклонов. При наличии определённого опыта можно провести все эти работы самостоятельно, без обращения к специалистам.
Особое внимание нужно уделить отсутствию у стояка изгибов и поворотов – на выходе из котла. Идеальным считается такой результат работы, при котором стояк, вплоть до его верха, обладает вертикально ровным видом.
При необходимости поворота оптимальным будет выбор угла минимального размера, а диаметр труб – равным полтора дюймам. При этом количество труб находится в прямой пропорциональной зависимости с протекающей циркуляцией: чем больше их будет использовано, тем интенсивней будет протекать циркуляция.
При осуществлении забора воды – теплоносителя – из стояка нужно соблюдать сохранение уровня, превышающего самый верхний из радиаторов, а котёл нужно разместить так, чтобы он находился ниже уровня любого из отопительных приборов.
Для труб нужно установить небольшой наклон – в направлении котла. Приемлемым будет при этом уклон с расчётом один сантиметр на метр трубы. Только так можно гарантировать обеспечение циркуляции.
Если сравнить две схемы циркуляции – естественной и принудительной, то о первом типе можно сказать как об обладающем большим объёмом воды. Причина кроется в разнице диаметров.
Осторожность нужно проявить при выборе труб – а точнее, обратить внимание на материал их изготовления: ни в коем случае не приобретать изделия, произведённые из полиэтилена и полипропилена. Их использование чревато риском плавления, к которому может привести закипание воды, находящейся в трубах. Последнее может быть вызвано отсутствием насоса, а также из-за наличия высокого уровня нагрузки, оказываемой на газовый отопительный котёл, установленный в частном доме. Самым надёжным вариантом в данной ситуации будет покупка железных труб, что, в свою очередь, расширяет диапазон неблагожелательных факторов использования самотёчной системы – ценовой показатель таких труб достаточно высок, а используемые размеры создают недостаточно эстетичный внешний вид.
Один из основных компонентов системы – это расширительный бак, выбор которого должен осуществляться с учётом того, что при нагревании вода начинает расширяться. Для предотвращения деформационных процессов и возникает необходимость в установке расширительного бака. Правильный его подбор можно сделать, если обратиться к инструкции. Установка бака производится в самой верхней точке отопительной самотёчной системы.
В заключении стоит подчеркнуть два основных преимущества этой системы – высокий уровень инерционности и отсутствие необходимости электричества в здании, которое планируется оснастить данным типом отопления. В принципе, последнее свойство и является основным при выборе системы, пригодной для домов, где отсутствует подача электроэнергии.
eurosantehnik.ru
Система отопления с естественной циркуляцией: виды, особенности построения
Система отопления с естественной циркуляцией хороша тем, что работает вне зависимости от наличия электричества, что в некоторых районах очень важно. Другое дело, что получить комфортные условия при такой схеме чрезвычайно сложно, а в некоторых случаях невозможно. Потому часто отопление делают самотечным (одно из названий) для использования такого режима в качестве аварийного, а все остальное время работает насос. Но в некоторых случаях, например, на неэлектрофицированных дачных участках, система отопления без насоса – единственный возможный вариант.
Система с естественной циркуляцией (ЕЦ) называется иногда гравитационной из-за того, что работает на принципе гравитации. Еще одно название – самотечная. Все эти термины обозначают один принцип построения – без использования насоса.
Принцип работы системы ЕЦ
Теплоноситель в самотечных системах движется из-за разности температур теплоносителя и, соответственно, разной их плотности: из котла выходит горячая вода, плотность и вес которой гораздо меньше, чем у холодной. Потому горячая вода вытесняется вверх. Отсюда и главная особенность таких систем – котел должен располагаться ниже радиаторов. Далее теплоноситель движется по трубе с небольшим уклоном. От основной магистрали отходят трубы меньшего диаметра, ведущие к радиаторам/регистрам.
Простейший вариант системы с естественной циркуляцией
Проще такая система реализуется в системах с верхней раздачей воды – это когда от котла труба поднимается под потолок и оттуда уже опускается к радиаторам. В системах с нижней раздачей гравитационная система может быть реализована только при наличии разгонного контура – создается искусственный перепад высот: от котла труба поднимается почти под полоток, там, в верхней точке устанавливается расширительный бачок. После него труба опускается до уровня выше радиаторов, но не под потолком, а на уровне окон. Оттуда уже идет разводка на радиаторы. При устройстве разгонного контура помешать вам может только низкий потолок – желательно, чтобы от вершины котла труба отходила выше, чем на 1,5метра (а еще бачок).
Однотрубная система с естественной циркуляцией. Горизонтальная разводка
Виды систем отопления с естественной циркуляцией
Отопление ЕЦ в духэтажных и более домах может быть реализовано как в однотрубных, так и в двухтрубных системах.
Двухтрубная система отопления двухэтажного дома с естественной циркуляцией. Схема вертикальная
При этом принцип сохраняется – от котла поднимается вверх труба на максимальную высоту, и лишь затем идет раздача теплоносителя по элементам отопления. Разница лишь в том, что в двухтрубной системе остывшая вода собирается в другую магистраль, и она заводится на вход обратки котла. В однотрубной же на этот вход котла идет труба от выхода последнего радиатора.
Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя
Все представленные выше схемы однотрубных разводок – с вертикальными стояками. Они более затратные по количеству материалов, но удобны тем, что к каждому стояку можно присоединить отопительные приборы на каждом из этажей. В принципе, в двухэтажном доме с большой площадью выгоднее реализовать водяное отопление с естественной циркуляцией с горизонтальной разводкой. Примерно выглядеть это может так (смотрите схему ниже).
Однотрубная система с естественной циркуляцией. Горизонтальная разводка с разгонным коллектором
В данном проекте реализована схема отопления с естественной циркуляцией «ленинградка». Для более активной циркуляции на втором этаже устроен разгонный коллектор, после которого два контура расходится по второму этажу – горизонтальное последовательное подключение радиаторов. Еще один контур опускается на первый этаж, где также разделяется на две ветки. Также дополнительно на первый этаж опускаются стояки от последних в контуре радиаторов в каждой из веток второго этажа.
Радиаторы отопления ЕЦ
Для гравитационных систем главное – минимальное сопротивление водяному потоку. Потому, чем шире будет просвет радиатора, тем лучше через него будет течь теплоноситель. Практически идеальны с этой точки зрения чугунные радиаторы – у них самое маленькое гидравлическое сопротивление. Хороши в использовании алюминиевые и биметаллические, но нужно смотреть, чтобы их внутренний диаметр был не менее 3/4”. Можно использовать стальные трубчатые батареи, однозначно не рекомендуются стальные панельные или любые другие с маленьким сечением и высоким гидравлическим сопротивлением – через них или не будет протекать вода или будет очень слабо, что, например, при однотрубной системе может привести к отсутствию циркуляции вообще.
Системы с естественной циркуляцией (кликните по картинке для увеличения масштаба)
Есть в подключении радиаторов свои тонкости. Особенно большое значение способ монтажа играет в однотрубной системе: только при помощи разных типов подключения можно добиться лучшей работы отопительных элементов.
Схемы подключения радиаторов
На рисунке, расположенном ниже показаны схемы подключения радиаторов. Первое – нерегулируемое последовательное подключение. При таком способе будут проявляться все недостатки «ленинградки»: разная теплоотдача радиаторов без возможности компенсирования (регулирования). Чуть лучше дело обстоит, если поставить обычную перемычку из трубы. При такой схеме возможность регулирования также отсутствует, но при завоздушивании радиатора система функционирует, так как теплоноситель проходит через байпас (перемычку). Установив дополнительно за перемычкой два шаровых крана (на рисунке нет) мы получаем возможность при перекрытом потоке снять/отключить радиатор без останова системы.
Особенности подключения радиаторов в однотрубных системах
Два последних способа монтажа позволяют регулировать поток теплоносителя через радиатор и байпас — в них стоят устройства регулировки температуры радиатора. При таком включении схема уже может быть компенсирована (на каждом отопительном приборе выставляется теплоотдача).
Не менее важным является и тип подключения: боковой, диагональный или нижний. Оперируя этими подключениями можно облегчить/улучшить компенсацию системы.
Трубы для систем с естественной циркуляцией
При подборе диаметра труб играют роль не только размеры системы и количество радиаторов, но и материал, из которого они сделаны, вернее, гладкость стенок. Для гравитационных систем это очень важный параметр. Хуже всего дело обстоит у обычных металлических труб: внутренняя поверхность шероховатая, а после использования она становится еще более неровной из-за процессов коррозии и накопившихся отложений на стенках. Потому такие трубы берут самого большого диаметра.
Стальные трубы через несколько лет могут выглядеть так
Предпочтительнее с этой точки зрения металлопластиковые и армированные полипропиленовые. Но в металлопластиковых используются фитинги, значительно заужающие просвет, что для самотечных систем может стать критичным. Потому более предпочтительными выглядят армированные полипропиленовые. Но они имеют ограничения по температуре теплоносителя: рабочая температура 70оС, пиковая – 95оС. У изделий из особого пластика PPS рабочая температура 95оС, пиковая – до 110оС. Так что в зависимости от котла и системы в целом можно использовать эти трубы, с условием, что это качественные фирменные изделия, а не подделка. Подробнее о полипропиленовых трубах читайте тут.
Металоопластик и полипропилен также может использоваться для монтажа систем отопления
Но если предполагается установка твердотопливного котла, то никакой полипропилен таких тепловых нагрузок не выдержит. В этом случае или все-таки использовать стальные, или оцинковку и нержавейку на резьбовых соединениях (сварку при монтаже нержавейки не использовать, так как швы очень быстро протекают). Подойдет и медь (о медных трубах написано тут), но она также имеет свои особенности и с ней нужно обращаться осторожно: не со всеми теплоносителями она будет нормально себя вести, а уж с алюминиевыми радиаторами ее в одной системе лучше не использовать (они быстро разрушаются).
Особенность систем с естественной циркуляцией – их невозможно рассчитать из-за образования турбулентных потоков, которые расчетам не поддаются. Проектируют их основываясь на опыте и усредненных, опытным путем выведенных, нормах и правилах. В основном действуют правила:
- поднять как можно выше точку разгона;
- не заузить трубы подачи;
- поставить достаточное количество секций радиаторов.
Потом применяют еще одно: от места первого разветвления и каждое последующее ведут трубой меньшего на шаг диаметра. Например, от котла идет 2-х дюймовая труба, далее от первого разветвления 1 ¾, потом 1 ½ и т.д. Отбратку собирают от меньшего диаметра к большему.
Есть еще несколько особенностей монтажа гравитационных систем. Первая – трубы желательно делать под уклоном в 1-5% в зависимости от протяженности трубопровода. В принципе при достаточном перепаде температур и высоты, можно сделать и горизонтальную разводку, главное чтобы не было участков с отрицательным уклоном (наклоненных в обратную сторону), которые из-за образования в них воздушных пробок перекроют движение потока воды.
Самотечная система однотрубная с вертикальной разводкой на два крыла (контура)
Вторая особенность – в самой высокой точке системы нужно установить расширительный бак и/или воздухоотводчик. Расширительный бак может быть открытого типа (система тоже будет открытой) или мембранного (закрытая). При установке открытого отводить воздух нет необходимости он собирается в наивысшей точке – в бачке и выходит в атмосферу. При установке бака мембранного типа требуется также установка автоматического воздухоотводчика. При горизонтальной разводке не помешают краны «маевского» на каждом из радиаторов – с их помощью легче убрать все воздушные пробки в ветке.
Котел для гравитационных систем
Так как в основном такие схемы нужны для устройства независимого от электричества отопления, то и котлы должны работать без использования электричества. Это могут быть любые неавтоматизированные агрегаты, кроме пеллетных и электрических.
Чаще всего в системах с естественной циркуляцией работают твердотопливные котлы. Всем они хороши, но во многих моделях прогорает топливо быстро. А если за окном сильные морозы, а дом не утеплен в достаточной мере, то чтобы ночью удержать приемлемую температуру приходится вставать и подкидывать топливо. Особенно такая ситуация часто встречается там, где топят дровами. Выход – купить котел длительного горения (энергонезависимый, конечно). Например, в литовских твердотопливных котлах Stropuva, при определенных условиях дрова горят до 30 часов, а уголь (антрацит) до нескольких суток. На котлы Сandle заявлены чуть хуже характеристики: минимальное время горения дров 7 часов, угля – 34 часа. Есть котлы без автоматики и насосов и у немецкой кампании Buderus, чешских Viadrus и у польско-украинских Wikchlach, а также у российских производителей: «Энергия», «Огонек».
Энергонезависимый котел длительного горения Stropuva
Есть газовые энергонезависимые котлы российского производства, например «Конорд», которые производят в Ростове-на-Дону. Их можно использовать в системах с естественной циркуляцией. На том же заводе выпускают энергонезависимые универсальные котлы «Дон», которые также подходят для работы без электричества. Работают в системах с естественной циркуляцией напольные газовые котлы итальянской фирмы Bertta – модель Novella Autonom и некоторые другие агрегаты евопейских и азиатских производителей.
Второй способ, который поможет увеличить время между топками, – повысить инерционность системы. Для этого устанавливают теплоаккумуляторы (ТА). Работают они хорошо именно с твердотопливными котлами, у которых нет возможности регулировать интенсивность горения: излишек тепла отводится на теплоаккумулятор, в котором энергия накапливается и расходуется по мере остывания теплоносителя в основной системе. Подключение такого устройства имеет свои особенности: его нужно располагать на подающем трубопроводе внизу. Причем для эффективного отбора тепла и нормальной работы — максимально близко к котлу. Впрочем, для гравитационных систем это решение далеко не самое лучшее. Они достаточно медленно выходят на нормальный режим циркуляции, но зато являются саморегулируемыми: чем холоднее в помещении, тем сильнее остывает теплоноситель, проходя по радиаторам. Чем больше разница в температурах, тем больше получается перепад плотности и быстрее движется теплоноситель. А установленный ТА делает отопление более инерционным, и времени, и топлива на разгон требуется намного больше. Правда, и отдается тепло дольше. В общем, решать вам.
Для стабилизации температуры в системе устанавливают тепловой аккумулятор
Примерно те же проблемы у печного отопления с естественной циркуляцией. Тут роль аккумулятора тепла играет сам массив печи и также требуется много энергии (топлива) на разгон системы. Но в случае использования ТА обычно предусматривается возможность его исключения, а в случае с печью это нереально.
Теплоноситель для систем с естественной циркуляцией
Лучшим теплоносителем для таких систем является вода. Использование антифризов возможно, но при планировании нужно учесть этот момент и увеличить площадь радиаторов – или выбирать их большего размера, или увеличивать количество секций. Все дело в том, что эти составы имеют меньшую теплоотдачу, из-за чего хуже отнимают и передают тепло, что часто приводит к перегреву и котла и теплоносителя.
Для систем отопления используют специальные антифризы
Повышение температуры незамерзающей жидкости выше рабочей — очень неприятное явление, так как начинается обильное образование осадков и отложений. За два месяца эксплуатации антифриза с постоянным перегревом теплообменник котла забивается наглухо, система почти зарастает. Так что если планируете использовать незамерзающую жидкость, позаботьтесь о том, чтобы она могла отдавать тепло и не перегревалась.
Нужно учесть, что в системах отопления можно использовать только специализированные составы. Общего назначения или автомобильные абсолютно непригодны, особенно для схем открытого типа, которые контактируют с атмосферой. Планируя использовать антифризы, при выборе материалов обращайте внимание на их совместимость с незамерзающими жидкостями. Далеко не все котлы и трубы «дружат» с ними. О возможности использования незамерзающих жидкостей сообщается обычно в паспортных данных, если такой записи нет, нужно уточнить у продавца, а лучше – у производителя.
Заключение
Система с естественной циркуляцией не самый лучший по эффективности метод отопления, но иногда – единственно возможный – в тех местностях, где нет электроснабжения. В тех же регионах, где электроэнергия есть, на случай перебоев, схему можно создавать как самотечную, но встраивать при этом насос для штатной работы. Правда и такое решение не самое лучшее: увеличивается объем системы, она становится более инерционной и требует больших затрат на нагрев теплоносителя. Если перебои – исключение из правил, можно обезопасить себя установив резервное электропитание (блок бесперебойного питания и/или генератор). Если же перебои случаются часто – тогда ваш выход – системы с естественной циркуляцией.
teplowood.ru
Самотечная система отопления двухэтажного дома
Самотечная система отопления двухэтажного дома является единственным выходом в условиях, когда отсутствуют газ и электричество. Естественно, подобных проблем в современном мире просто не существует. Однако все-таки случаются ситуации, в которых приходится монтировать отопление открытого типа.
На что оказывает влияние отопление открытого типа?
По каким-либо соображениям вы решаетесь начать монтаж самотечного вида отопления. При этом следует учитывать, что это отразится на подборе следующих факторов:
- дизайн в доме при данном типе обогрева должен отвечать пожарной безопасности;
- отсутствие контроля за равномерным распределением тепла;
- представленные схемы отопления с естественной циркуляцией позволяют производить обслуживание и ремонт всей системы без особых затрат;
- небольшие объемы работ, связанных с прокладкой трубопровода и подключением открытого расширительного бака для отопления;
- оптимальная стоимость необходимого материала.
Если вас заинтересовала схема естественного отопления, то всевозможные примеры вы сможете отыскать на нашем сайте. Однако разобраться в чертежах удается не каждому специалисту. Поэтому мы рекомендуем обратиться за помощью к инженерам. Именно они смогут правильно рассчитать всю систему отопления, составить смету.
Преимущества отопления частного дома с естественной циркуляцией
Есть ли смысл рассказывать обо всех гранях использования самотечной системы отопления? Наверное, нет. Поэтому мы затронем лишь основные показатели тех преимуществ, которые вы оцените сразу же после запуска.
- Экономичность отопления частного дома с естественной циркуляцией – это важный фактор. Этот показатель можно оценить в самом начале работ. Ведь на монтаж системы, ее обслуживание и ремонт не потребуется больших финансовых затрат.
- Отсутствие дополнительного оборудования (насосов) можно считать основным преимуществом данной системы отопления. Как же так? Во время монтажа по схеме отопления (с естественной циркуляцией) и после запуска системы вы обнаружите, что отсутствуют вибрации, посторонние шумы.
- Снижение стоимости на электроэнергию гарантировано. Ведь насосы требуют энергообеспечения. В самотечном же варианте отсутствуют подобные нужды и, соответственно, траты.
- Постоянное движение выбранного вами теплоносителя в действующей системе отопления является залогом равномерного и постоянного распределения тепла между радиаторами.
- При работах по установке и запуску данного типа отопления не требуется особых умений, знаний и навыков.
Единственный секрет, о котором стоит сказать сразу – в отоплении открытого типа теплоноситель должен быть химическим. Вода зимою замерзает, а значит, ваша цель достигнута не будет.
Однако если вы планируете проводить самотечную систему в дачном доме, то вполне допускается использовать воду.
Технология монтажа самотечной системы отопления
- Определение модели котла и его местоположения — это самое важное во всей самотечной системе отопления. Этот агрегат производит нагрев теплоносителя.
- Теперь, согласно самотечной системе отопления, по схеме определяем расположение трубопровода. Существуют 2 типа прокладки труб – одинарный и двойной.
- Выбираем радиаторы, которые будут располагаться в комнатах, подвале и на чердаке (при необходимости).
- Не забываем о том, что так же необходимо подобрать расширительный бак.
В процессе монтажа трубопровода следует помнить о том, что создаваемая линия должна иметь определенный уклон. Этот показатель рассчитывают таким образом, чтобы каждый метр трубы наклонялся на 0,005 м. Направлять угол наклона следует в сторону нагревающего бака.
Для чего необходимо реализовывать данное требование?
- Наличие уклона трубы позволяет ускорить движение теплоносителя.
- Во время работы системы отопления данного типа возникают пузырьки воздуха. Для того чтобы устранить их из труб, делается наклон трубопровода. В этом случае в процессе нагревания воды, происходит расширение теплоносителя. И пузыри оказываются в открытом расширительном баке для отопления. Здесь предусмотрен их вывод в атмосферу.
Правила подбора котла
В связи с тем, что самотечная система отопления двухэтажного дома рассчитана на то, что в здании отсутствует газ и электричество, следует правильно подобрать главный нагревательный элемент. Ведь покупка современного устройства, работающего от напряжения, окажется простой тратой бюджета. Следовательно, останавливаем выбор лишь на тех моделях котлов, которые работают на твердом топливе.
Секрет монтажа расширительного бака
Казалось бы, что может быть сложного в том, чтобы следовать готовой схеме системы отопления. Однако на чертеже невозможно показать, точное местоположение элементов отопления. И в результате потраченное время и усилия окажутся излишними. Ведь при монтаже расширительного бака стоит помнить, что его следует закреплять в верхней точке всей системы отопления.
wikiteplo.ru
Система отопления с естественной циркуляцией
Несмотря на то, что сейчас распространены передовые технологии обогрева помещений, система отопления с естественной циркуляцией весьма востребована. В первую очередь это связано с тем, что она проста в монтаже, а если еще и учитывать нестабильность обеспечения частного сектора электричеством, то становится понятна популярность такой автономной системы отопления.
Как это работает
Схема гравитационной системы отопления
Сразу стоит сказать, что благодаря особому устройству, система работает без принудительной циркуляции теплоносителя. Движение воды в трубах происходит за счет того, что при охлаждении плотность воды увеличивается, и она стекает к котлу по трубам, установленным под уклоном, выталкивая из него подогретую воду.
Хотя система отопления с естественной циркуляцией может работать без насоса, всё же его лучше поставить. При включенном насосе теплоноситель быстрее проходит по трубам, следовательно, помещение прогревается быстрее.
При выходе из котла вода поступает в разгонный коллектор, доходит по нему до верхней точки и по трубам, установленным под уклоном от котла, охлаждаясь, продолжает свой путь по кругу.
Недостатки и преимущества
Приходится долго ждать
Вначале поговорим о недостатках. Такой подход поможет определиться, подойдет ли вам такая система отопления.
- Если в системе нет насоса, то нужно довольно долго ждать, пока горячая вода достигнет батарей и пройдет по ним.
- Неравномерный разогрев радиаторов отопления. Связано это с тем же нюансом – сверху горячая вода, а снизу холодная.
- Монтаж выполняется более дорогими трубами большого диаметра.
- Необходима установка открытого расширительного бачка, вследствие чего вода испаряется и ее периодически нужно доливать в систему. Установка расширительного бачка закрытого типа может ухудшить работу системы.
- Страдает дизайн помещения.
- Нельзя нарушать уклон труб, даже если нужно обойти двери.
- В системе должно быть как можно меньше поворотов.
- При планировании системы отопления без насоса, нужно правильно определить уровень расположения батарей, расширительного бачка и котла, который должен быть установлен в самой нижней точке.
Преимущества
- Электронезависимость. Даже если установлен насос, то при отключении электроэнергии (или при выходе насоса из строя), система отопления продолжает работать.
- Монтаж и дальнейшее обслуживание не требует особых навыков.
- Бесшумность работы.
Виды систем
Самотечная система
Как уже говорилось, в самотечной системе отопления не должно быть перепадов по высоте, иначе она просто не будет работать. По этой причине может быть сделано несколько контуров.
Одноконтурная
Схема подключения с естественной циркуляцией
Здесь всё предельно ясно – одна труба идет от котла, а другая к нему, а между ними подключаются батареи. Представленная схема поможет в этом разобраться.
Одноконтурная система может быть и однотрубной, только в этом случае нужно учесть тот фактор, что каждая последующая батарея в самотечной системе будет чувствительно холоднее предыдущей.
Двухконтурная
Двухконтурная система
Двухконтурные системы могут отличаться направлением движения теплоносителя:
- Со встречным движением.
- С попутным движением.
Выбор способа монтажа труб с учетом направления движения теплоносителя, в основном зависит от того, где в помещении расположены двери или есть другие нюансы, из-за которых монтаж обратки в этом месте невозможен.
Независимо от выбранной системы, угол уклона труб не изменяется.
Как рассчитать мощность батарей и котла отопления
Как рассчитать мощность радиатора
Говорить о точных результатах не приходится, так как каждый дом индивидуален и может отличаться по многим параметрам, учесть которые в общей схеме невозможно, да и в этом нет необходимости. При идеальных условиях принято считать, что для обогрева 1 м2 достаточно 60 Вт мощности радиатора. Вполне понятно, что если дом не утеплен, в нем установлены простые деревянные окна, то потребуется установить более мощные батареи.
Чтобы потом не заниматься переделкой, важно еще на этапе планирования выяснить, какой должна быть мощность батареи (или батарей), которая будет установлена в конкретном помещении. Для этого можно воспользоваться одним из двух методов.
По объему
Более точные данные можно получить, учитывая объем помещения. Выполняем замеры и, получив данные по высоте, ширине и длине комнаты, перемножаем их между собой, а результат умножаем на 40 Вт. Учитывая особенности строения, вводим поправочный коэффициент. Для:
- одноэтажного частного дома с неутепленным чердаком – 1,5;
- комнаты с утепленной стеной – 1,1;
- комнаты с неутепленной стеной – 1,3;
Важно учитывать количество дверей и окон.
- Если в помещении есть входная дверь, то к полученной цифре нужно добавить еще 150–200 Вт.
- Если окна небольшие и энергоемкие, то для каждого потребуется еще по 70 Вт.
- Для больших или неутепленных окон нужно добавить по 100 Вт.
По площади
Площадь помещения
Рассчитывая количество батарей по площади помещения, используется усредненный показатель – 1 кВт на 10 м2. По такому же принципу высчитывается мощность приобретаемого для дома котла отопления.
Рассмотрим на примере, как можно произвести расчеты.
- Имеется дом с внутренними габаритами 9×8 м. Умножаем ширину на длину и получаем площадь – 72 м2.
- 72 м2 разделим на 10 (1 кВт на 10 м2), и получим 7,2 – это мощность котла в кВт.
- Теперь узнаем мощность батареи для помещения 2×4 м.
- Площадь получилась 8 м2.
- Пользуясь теми же расчетами, что и для котла, получим цифру 0,8 – мощность батареи в кВт.
Теперь внесем поправки по климатическим зонам. Рассмотрим коэффициенты:
- В Южных регионах – 0,8–0,9.
- Для Крайнего Севера – 1,5–2.
- В зоне Средней полосы – 1,2–1,4.
В нашем примере требовался котел мощностью 7,2 кВт. С учетом коэффициента рассчитаем окончательные данные для Средней полосы:
- 7,2×1,4=10,08.
- Учитывая, что котел должен иметь запас мощности, приобретаем отопительный прибор мощностью 12–15 кВт.
- Таким же образом подходим к подсчетам мощности батареи для использованного в примере помещения: 0,8×1,4=1,12 кВт. Округляем в большую сторону и получаем 1,2 кВт.
Мощность батареи указана в паспорте изделия. Если не уверены в правильности своих расчетов, то приобретите более мощный радиатор, установив на него терморегулятор.
Монтаж
Монтаж самотечной системы
- Как уже упоминалось, котел должен быть установлен в самой нижней точке.
- Ни одна труба не должна находиться ниже уровня входа обратки в наш отопительный прибор. Пренебрежение этим требованием приведет к существенному ухудшению работы отопительной системы.
- На стенах делается разметка расположения труб и радиаторов.
- Выполняется навешивание радиаторов – их положение проверяется строительным уровнем.
- От трубы подачи котла монтируется разгонный коллектор. Это должна быть труба большого диаметра.
Расширительный бак для системы отопления дома
- В верхней точке устанавливается открытый расширительный бачок. Если он будет находиться на чердаке, то емкость и трубопровод нужно основательно утеплить.
- Трубы крепятся с уклоном в 1 см на погонный метр трубы. Если нет возможности придерживаться этой нормы, то можно уменьшить перепад до 0,5 см, но не меньше. Нужно учитывать, что с уменьшением уклона трубы, уменьшается КПД всей системы отопления.
- В нужном месте выполняется врезка трубы, идущей к радиатору. В металлическом трубопроводе отвод может быть приварен или подключен через тройник. При работе с пластиковыми трубами нужно пользоваться фитингами, спаивая их, не забывая про краны и терморегуляторы (если их установка предусмотрена).
- В нижней точке системы (обычно это возле котла) нужно установить отвод с краном – через него вода будет заливаться в систему.
Планируя изготовление самотечной системы в двухэтажном доме, нужно учесть, что подача теплоносителя выполняется на второй этаж, а потом он по стоякам опускается в радиаторы, установленные на первом этаже.
Осталось заполнить систему водой, и, проверив ее на наличие протечек, обогревать помещение, не беспокоясь о том, что могут отключить электричество.
Видео
Посмотрите видео о том, как выполнить расчет отопления с естественной циркуляцией:
В этом видео демонстрируется пример отопления с естественной циркуляцией:
kakpravilnosdelat.ru
Что такое гравитационная печь?
Давным-давно гравитационные печи были очень популярным средством обогрева дома. Вместо того, чтобы нагнетать давление и продувать воздух через вентиляционные отверстия в каждой комнате вашего дома в Бэкингеме, гравитационная печь использовала гравитацию для перемещения теплого воздуха между комнатами.
Эксплуатация этих печей довольно проста. При включении печь, которая находится в вашем подвале, сжигает топливо, как газ или масло, и выделяет тепло. Это тепло отводится через воздуховоды на верхний уровень вашего дома, используя естественные свойства гравитации (горячий воздух поднимается вверх).Горячий воздух выходит из вентиляционных отверстий, поднимаясь по дому и выделяя тепло в комнату.
Зачем заменять гравитационную печь
Хотя гравитационные печи могут работать почти вечно и иметь очень мало механических проблем, они невероятно дороги в эксплуатации и занимают много места. Из-за огромного объема воздуховодов, необходимых для распределения воздуха по дому, и затрат на нагрев достаточного количества воздуха, чтобы обеспечить его надлежащий подъем, эффективность нагрева составляет 50% или ниже.
Фактически, примерно половина энергии, которую вы потребляете для нагрева воздуха в гравитационной печи, выкачивается прямо через дымоход. Это пустая трата денег, и замена поможет вам сэкономить деньги практически сразу.
Новые печи имеют КПД до 95%, что делает их почти вдвое эффективнее гравитационных печей. Кроме того, они занимают меньше места, а с современными компонентами вы можете устанавливать новые устройства, такие как элементы управления зонами, электронные считыватели и дисплеи и многое другое.Это фантастический способ наслаждаться стабильным и надежным теплом в вашем доме, не вкладывая целое состояние в топливо, необходимое для его работы.
Вопросы комфорта
Еще одна вещь, которую следует учитывать, — это уровень комфорта вашего дома. Поскольку гравитационные печи выпускают теплый воздух через середину дома, а холодный воздух возвращается вниз по стенам, дома, в которых они есть, редко бывают комфортными, кроме как в середине дома. Печи с принудительной подачей воздуха с нагнетательными вентиляторами намного эффективнее распределяют нагретый воздух и соответствуют выбранным вами настройкам термостата.
Теги: Buckingham, печи, Harleysville, Отопление, Jamison
Понедельник, 9 января 2012 г., 8:00 | Категории: Отопление
|
Отопление, плюсы и минусы Gravity vs
Показать текст цитаты
Если вы получаете достаточно быстрое восстановление горячей воды при существующей гравитации система, безусловно, самый простой способ — преобразовать ее в C-Plan, для чего вы просто понадобится 2-х ходовой клапан и стат цилиндра.Если это подключено правильно, это обеспечит блокировку котла, так что котел только сработает когда одна или обе HW или CH требуют тепла.В режиме HW, если меньше общей мощности котла может быть передана на горячая вода за счет силы тяжести, бойлер просто будет работать самостоятельно стат. Предполагаю, что при полностью откачанной системе рекуперация горячей воды будет быстрее, и котел должен был бы оставаться горячим немного короче. время. Тем не менее, дополнительное повышение эффективности было бы очень маленьким. по сравнению с экономией, достигнутой переходом с нуля на C-Plan.
Если бы я переходил от гравитации к полностью откачанной (а я не такой, потому что в моем доме уже была система Y-Plan, когда я ее купил) Я бы выбрал S-план по нескольким причинам: * W-Plan не предоставляет одновременных CH и HW, что может быть проблемой — даже с цилиндром быстрого восстановления * Y-Plan в порядке, но трехходовые клапаны среднего положения печально известны тем, что неправильные — и содержат большую часть общей логики управления системой внутри головка привода. Если их микровыключатели выходят из строя, начинаются всякие забавные вещи происходят, которые не всегда легко диагностировать * S-Plan прост для понимания, менее подвержен единичным точкам отказа, и поддается добавлению дополнительных зон (S-Plan-Plus), если, например, вам нужен отдельный контроль над радиаторами наверху и внизу, или возможно, над консерваторией
Что касается обходной петли, я не уверен, что она вам нужна.Байпас петли обычно используются в полностью откачиваемых системах вместе с насосом. перебег. То есть, после этого насос продолжает работать, чтобы охладить котел. перестает стрелять, и воде нужно куда-то уходить, даже если все клапаны зоны закрыты. Однако в вашей текущей настройке в горячей воде силы тяжести режим, насос вообще не работает, поэтому не может видимо справляется нормально.
Если вы * до * выбираете S-Plan, а * до * решаете добавить обходной контур, используйте автоматический перепускной клапан, а не задвижка.Они остаются закрытыми в в большинстве случаев открывается только тогда, когда воде * действительно * некуда больше идти.
HTH.
Гравитационные печи и паровые котлы
Если у вас есть старая гравитационная печь или паровой котел, пора заменить эти пожиратели энергии.
Нужна помощь СЕЙЧАС? Получите профессиональное отопление быстро!
Если у вас в подвале стоит старая печь размером с монстра с огромными воздуховодами, уходящими в разные стороны, ваш дом может отапливаться гравитационной печью.Гравитационные печи устанавливали в домах на рубеже ХХ века и в начале 1940-х годов. В зависимости от местного топлива они могут сжигать уголь, древесину, нефть или природный газ.
Старая гравитационная система отличается от системы с принудительной подачей воздуха именно тем, что она не «нагнетает» воздух. Вместо использования воздуходувки для проталкивания нагретого воздуха в комнаты, гравитационная печь позволяет нагретому воздуху подниматься за счет естественной конвекции через большие воздуховоды в комнаты.
Поскольку в гравитационной печи нет воздуходувки, она тише, чем печь с принудительной подачей воздуха, и не поднимает пыль и аллергены за счет продувки воздуха, но на этом преимущества заканчиваются.Хотя эти большие чудовища неплохо справляются с обогревом, они тратят огромное количество энергии по сравнению с сегодняшними высокоэффективными печами. Они не только направляют около 50 процентов тепла прямо в дымоходы, но и нагретому воздуху требуется больше времени, чтобы достичь дальних комнат.
Поскольку асбест обычно использовался для противопожарной защиты и изоляции этих печей и их каналов, велика вероятность того, что старая гравитационная система представляет опасность асбеста. Эта белая волокнистая пленка является известным канцерогеном, который может вызывать асбестоз в воздухе.Его не следует беспокоить, кроме как в сертифицированной компании по борьбе с выбросами асбеста.
Если вы намереваетесь прожить у себя дома более пары лет и ваш бюджет позволяет, вероятно, стоит заплатить за замену устаревшей гравитационной печи на новую, высокоэффективную. Это, вероятно, сократит ваши счета за отопление вдвое. Но имейте в виду, что это большая работа, которая требует полного удаления и замены старой системы, обычно включая работы с воздуховодами, ямочный ремонт полов, установку новых регистров и многое другое.
Пожалуй, даже более устаревшими, чем гравитационные нагреватели, являются системы отопления с паровыми котлами. В системах паровых котлов используются радиаторы для нагрева воздуха и обеспечения лучистого тепла. Паровой газовый или масляный котел производит пар, который по изолированным трубам движется к комнатным радиаторам. Когда пар отдает свое тепло, он испаряется и стекает обратно в котел, где он снова нагревается, и цикл начинается снова.
Hydronic HeatingОпять же, если вы намереваетесь остаться в своем доме хотя бы на пару лет, замена системы отопления с паровым котлом на высокоэффективную печь будет разумным вложением средств.
Рекомендуемый ресурс: Найдите местного подрядчика по производству печей и нагревателей
Позвоните, чтобы получить бесплатные оценки от профессионалов:
1-866-342-3263
О Доне Вандерворте
Дон Вандерворт расширил свой опыт для большего Более 30 лет работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году. Подробнее о Доне ВандервортеКак выбрать правильный регулятор скорости для систем отопления
Время односкоростных или трехскоростных насосов прошло. Здесь находятся высокоэффективные насосы. Помимо более высокого КПД двигателя, все современные насосы содержат программное обеспечение для регулирования скорости, что еще больше снижает их энергопотребление. Но какой контроль скорости лучше всего подходит для какой системы? Здесь вы найдете краткий обзор фиксированной скорости, пропорционального регулирования давления и регулирования постоянного давления — где они применимы, что необходимо соблюдать и что произойдет, если насос настроен неправильно.Некоторые теоретические основы в сочетании с практическими советами для установщика, все сосредоточено на радиаторных системах
, напольном отоплении и других распространенных системах отопления.
Почему регулируется скорость высокоэффективных насосов?
Насосы старого образца приводились в движение асинхронными двигателями. Магнитное поле статора этих насосов всегда работало с частотой сети, в то время как ротор работал медленнее из-за скольжения. Насосы с высоким КПД приводятся в движение синхронными двигателями с переменной частотой.Кроме того, высокий КПД этих двигателей позволяет определять фактическую рабочую точку насоса с разумной точностью. Добавьте к этому тот факт, что 32-битный микропроцессор, встроенный в эти насосы, имеет много свободного времени, и вы поймете, почему в этих насосах можно реализовать все виды сценариев управления скоростью.
Регулятор постоянной скорости
Настройка насоса на одну характеристику насоса — единственный вариант в системах с постоянной гидравликой. Возьмем зарядный контур для резервуара для горячей воды для бытового потребления.Сопротивление теплообменной катушки постоянно, и единственный сигнал исходит от термостата, который сообщает, что горячая вода в баке становится чуть теплой. Котел запускается и срабатывает насос в контуре. Здесь следует помнить о двух важных вещах. Во-первых, этот насос будет работать только час в день или два, если в доме есть дочери-подростки. Во-вторых, мы не можем рассматривать насос по отдельности, но мы всегда должны учитывать общую эффективность системы.
По этой причине насос должен быть установлен на достаточно высокий уровень, чтобы предотвратить запуск котла до того, как термостат подаст сигнал о полностью нагретом баке.Циклический котел намного хуже с точки зрения эффективности системы, чем насосный агрегат, мощность которого на несколько ватт выше. Добавьте к этому тот факт, что многие котлы будут отдавать приоритет контуру подзарядки и что ваш дом может не получать тепла в это время, и у вас есть еще одна причина для осторожности, т.е.
Другой пример постоянной гидравлики — солнечная система; здесь кроется потенциальная проблема: если вы замените старый циркуляционный насос на высокоэффективный (HE), помните, что многие старые солнечные контроллеры управляют регулированием скорости путем включения и выключения питания несколько раз в секунду.Это не подойдет для насоса HE. На самом деле он довольно быстро его уничтожит. Измените настройку контроллера на «постоянную скорость», а затем установите скорость насоса таким образом, чтобы избежать перегрева солнечных панелей до тех пор, пока вы не получите совместимый контроллер.
Контур радиатора отопления
Это самая распространенная система водяного отопления. Бойлер обеспечивает тепло, набор распределительных труб проходит через весь дом, а радиаторы отходят от подающей трубы и возвращают более холодную воду в обратную трубу.Чтобы система работала эффективно, радиаторы оснащены термостатическими клапанами. Эти клапаны являются причиной большой изменчивости гидравлического сопротивления в такой системе. Проще говоря, в хороший мартовский полдень, когда царит весна, только в некоторых комнатах на северной стороне дома могут быть открытые термостатические клапаны, в то время как подавляющее большинство дома достаточно тепло. Сопротивление системы будет очень высоким, а требуемый расход воды низким. Однако холодным декабрьским утром все происходит наоборот: все комнаты требуют тепла, клапаны открыты, сопротивление системы чрезвычайно низкое, а необходим большой поток.
Для наилучшего обслуживания таких систем в отрасли разработана схема управления, называемая пропорциональным регулированием давления. Он начинается с предположения, что примерно половина вашей потери давления в системе будет в распределительной трубе, а другая половина потеряна в радиаторах. Следовательно, насос управляется таким образом, что он будет реагировать на уменьшение расхода уменьшением своего напора и что при нулевом расходе, когда все клапаны закрыты, он будет обеспечивать половину давления напора, которое он имеет при максимальном расходе.
Так как настроить такую помпу? Насос должен быть достаточно мощным, чтобы обеспечивать теплом весь дом, поэтому вы должны настроить его на максимальный напор, когда все клапаны открыты. Если вам известен максимальный расчетный расход, вы можете выбрать эту точку на диаграмме насоса. Если нет, вы полностью открываете все термостаты в доме (при условии, что гидравлическая балансировка была выполнена), а затем медленно увеличиваете настройку мощности, пока не увидите, что напор больше не увеличивается.
Что произойдет, если ваша настройка выключена? На стороне низкого давления вы можете столкнуться с циклическим переключением котла и недостаточным нагревом. На высокой стороне могут появиться «свистящие» термостатические клапаны. Свист, конечно, неудобно, но езда на велосипеде означает меньшую эффективность, поэтому, если вы ошибаетесь, делайте это по максимуму.
Пределы пропорционального регулирования давления
Поскольку насос Delta-Pv реагирует только на изменение гидравлики, бывают случаи, когда у него есть свои ограничения. Самый очевидный — во время ночных неудач.Ваш котел снижает температуру подачи в соответствии с настройкой таймера, чтобы дать птичнику остыть ночью. Все термостатические клапаны немедленно реагируют и полностью открываются, поскольку чувствуют, что в помещении слишком холодно. И насос набирает максимальную скорость, несмотря на то, что на самом деле нет необходимости во всем этом потоке.
Некоторые производители добавили обнаружение понижения температуры в ночное время, отслеживая температуру воды, протекающей через насос. Они позволяют насосу работать на минимальной скорости всякий раз, когда температура воды в системе отопления быстро падает, а насос возвращается в нормальное состояние при быстром повышении температуры воды.Проблема в том, что насос не знает наружную температуру, и хотя минимальная производительность насоса может быть достаточной большую часть времени, могут быть очень холодные ночи, когда самый дальний от котла радиатор может не получить достаточного потока и может замерзнуть. По этой причине функцию понижения температуры в ночное время можно отключить.
Контроль постоянного давления
Регулятор постоянного давления идеален для систем, в которых нет распределительной трубы или она очень короткая.Ярким примером являются полы с подогревом. Распределительная труба в большинстве случаев состоит из очень короткого участка трубы и коллектора. В таких случаях сопротивление системы незначительно. Следовательно, насос должен подавать в отдельные контуры системы теплого пола одинаковое напорное давление независимо от того, сколько комнат отапливается.
Настройка такого насоса сравнительно проста. Производитель теплого пола указывает правильный перепад давления для отдельных контуров, и насос просто нужно настроить на это значение.При необходимости можно внести коррективы для устранения шума или недостаточного нагрева.
Эффективность системы в зависимости от эффективности насоса
Высокоэффективный насос в частном доме потребляет от 50 до 100 кВтч энергии в год. Для обогрева дома обычно требуется в 100 раз больше энергии. Даже если принять во внимание тот факт, что электрическая энергия дороже тепла, должно быть ясно, что первоочередной задачей всегда должно быть максимальное повышение эффективности всей системы.Если вы можете немного снизить максимальную температуру подачи, уменьшив дельта-t в контуре с помощью более высокой настройки насоса, сэкономленная энергия нагрева в большинстве случаев значительно превысит потребление дополнительного насоса.
Предупреждение: в то время как домовладельцы обычно жалуются раз в год на свои счета за газ, современные насосы с красивыми дисплеями и кнопками вызывают у них соблазн начать экономить не в том месте. Если вы правильно настроили их систему отопления, может быть хорошей идеей наклеить на насос наклейку с указанием правильных настроек.
Outlook
Наконец, вы должны рассмотреть пределы автономного управления насосом. В наши нынешние насосы встроен интеллект, но им серьезно не хватает сенсорной информации. Они могут определять сопротивление системы и, если у них есть встроенный датчик температуры, они могут определять температуру системы. Период. С другой стороны, ваш источник тепла имеет сравнительно множество входных данных, начиная от информации о температуре наружного воздуха и заканчивая той маленькой кнопкой на регуляторе отопления вашего дома, которая сообщает ему, что у вас вечеринка и, следовательно, вы не хотите, чтобы дом остыл. в 10 р.м. Дополнительная информация значительно упрощает управление котлом или тепловым насосом для оптимизации общей эффективности системы. В то время, когда даже наши холодильники подключаются к Интернету, вы можете ожидать, что в скором времени даже автономные насосы будут иметь беспроводное соединение со своими котлами и будут выполнять более высокие заказы.
Насколько замена печи повысит стоимость вашего дома? | Home Guides
Согласно данным «Старый дом», печь в хорошем состоянии прослужит в среднем 25 и более лет.Если срок службы печи приближается к концу, возможно, пришло время обновить систему центрального отопления, чтобы повысить комфорт вашей семьи и контролировать счета за коммунальные услуги, или сохранить стоимость дома в ожидании продажи. Однако, если вы просто ищете способы повысить стоимость своей собственности, замена работающей печи не всегда может быть лучшим финансовым вложением для вашего будущего.
Типы улучшений для дома
Каждое улучшение для улучшения дома попадает в одну из трех основных категорий.При обновлении с полным вкладом стоимость дома увеличивается на полную сумму стоимости улучшения. Большинство обновлений являются частичным вкладом, что означает, что стоимость дома увеличивается на некоторую часть вложенной суммы. Согласно журналу North Hills Monthly Magazine, такие предметы, как новая печь, относятся к отдельной категории, которая включает в себя обновления, которые не увеличивают стоимость дома, но могут предложить другие преимущества. Realtor.com называет это «предметами для обслуживания», которые включают печи и другие предметы, которые покупатели просто ожидают найти в хорошем рабочем состоянии в доме.Хотя отсутствие печи может снизить стоимость дома, добавление новой не обязательно увеличивает стоимость.
Преимущества перепродажи при замене печи
Хотя замена печи вряд ли повысит стоимость дома, она все же может дать важные преимущества, когда дело доходит до продажи вашего дома. Согласно Realtor.com, старая или устаревшая печь, как правило, должна быть заменена в рамках отчета о проверке. В противном случае покупатели могут не сделать предложение о покупке вашего дома.Это также может побудить покупателей попросить вас снизить цену или, что еще хуже, поискать дом в более хорошем рабочем состоянии в другом месте. Совершенно новая печь может сделать ваш дом более привлекательным для покупателей, что приведет к более быстрой продаже. Это, в свою очередь, может помочь вам сократить расходы за счет исключения двойной выплаты по ипотеке для вашего старого и нового дома или за счет снижения затрат на обслуживание вашего старого дома.
Экономия на коммунальных услугах
Новая печь не только сделает ваш дом более привлекательным для покупателей, но и поможет снизить ваши счета за электроэнергию, что может иметь финансовый смысл, если вы планируете оставаться в своем доме в течение некоторого длительного периода.Fox News сообщает, что на счета за отопление приходится около одной трети годовых затрат на коммунальные услуги. Согласно данным This Old House, замена печи с КПД 80% на печь с КПД 96% может сократить счета за отопление на 20%. Повышенная эффективность также помогает защитить планету за счет снижения загрязнения и выбросов парниковых газов.
Стоимость новой печи
Если вы хотите повысить интерес к своему дому или просто сократить расходы на отопление, новая печь представляет собой серьезное вложение.Fox News сообщает, что по состоянию на май 2012 года новая печь стоит от 5000 до 8000 долларов. доллар. Вместо этого сосредоточьтесь на работе, которая принесет вам высокую отдачу от инвестиций. По данным CNBC, замена винилового сайдинга обеспечивает рентабельность инвестиций в размере 89 процентов, в то время как как замена виниловых окон, так и капитальный ремонт ванных комнат обеспечивают рентабельность инвестиций около 85 процентов.Другие оплачиваемые проекты включают реконструкцию кухни или подвала, замену крыши и пристройку террасы.
Ссылки
Writer Bio
Эмили Бич работает в сфере коммерческого строительства в Мэриленде. Она получила аккредитацию LEED от Совета по экологическому строительству США в 2008 году и находится в процессе работы над сертификацией консультанта по архитектурному оборудованию от Института дверей и оборудования. Она получила степень бакалавра экономики и менеджмента в колледже Гушер в Таусоне, штат Мэриленд.
Постоянный комитет B Палаты общин (часть 4)
Г-н Тиммс: Я внимательно слушаю свою дорогую. Довод друга. Он правильно сказал, что, согласно текущим прогнозам, ожидается, что к 2010 году у нас может быть около 8,5 ГВт ТЭЦ по сравнению с целевым показателем в 10 ГВт. Есть ли у него оценка того, насколько предложенная им мера способствовала бы преодолению этой разницы?
Брайан Уайт: Не с ума сойти, должен признаться.Я извиняюсь перед министром за то, что не располагаю этой информацией — она демонстрирует, почему он находится в таком положении, и я застрял здесь.
Мистер Робертсон: Есть много других причин.
Ян Стюарт (Экклс) (лаборатория): Это несправедливо.
Брайан Уайт: Но это правда.
Если мы не решим проблему сейчас и отложим ее до рассмотрения, я опасаюсь, что мы нанесем ущерб отрасли возобновляемых источников энергии. Без этого вложения уверенности у нас все еще будет стабильный рынок, но это будет застойный стабильный рынок.Это не достигнет того, чего хочет министр, а наоборот. У нас уже было это обсуждение по пункту 3, но к этим предупреждениям следует прислушиваться, особенно в отношении отрасли энергоэффективности.
Я прошу прощения за то, что продолжил довольно подробно, но я хочу предложить Комитету серьезность ситуации, с которой мы сталкиваемся, что привело к включению статьи 120 в законопроект. Если есть более эффективные способы вывести отрасль ТЭЦ из ямы, в которой она находится, я открыт для предложений.Я просмотрел список проблем, но ни одно из предложенных решений для ТЭЦ не принесло результатов. Вот почему статья 120 так важна.
Я понимаю, что эта проблема вызывает беспокойство у отрасли возобновляемых источников энергии, и поэтому я внес две поправки в качестве компромиссного пути вперед. Поправка № 40 — это преднамеренный компромисс, который призван сказать: «Если пункт 120 не является правильным путем, мы оставим возможность министру ввести приказ после консультации с обеими отраслями.«Это разрешительное заявление, которое вселяет некоторую надежду в отрасль ТЭЦ, но не создает проблем для отрасли возобновляемых источников энергии. Поправка носит чисто разрешительный характер и не закрывает дверь. Закрыв дверь, министр пошлет неверный сигнал.
Было высказано предположение, что, если мы не допустим каких-либо смягчающих факторов, каждый бит дополнительной ТЭЦ приведет к сокращению количества возобновляемых источников энергии. Поправка № 206 предлагает механизм смягчения воздействия на возобновляемые источники энергии. Я не утверждаю, что поправка — единственный путь вперед; промышленность и министр могли прийти к полезному компромиссу.Мы можем увеличить либо процентную, либо базовую сумму. Я мог бы более подробно остановиться на том, как это сделать, но я не собираюсь этого делать, потому что обсуждения, которые министр ведет с отраслью ТЭЦ, могут решить эту проблему. Я призываю его подумать о том, что может сработать.
Я также хотел бы коснуться нового пункта 19, который касается обязательства по возобновляемым источникам тепла. Все, о чем мы говорили до сих пор, это электричество, но нам нужно поговорить
Номер столбца: 407
по поводу тепла.Я первый, кто признает, что новый пункт 19 может стать потенциальным препятствием для ТЭЦ и может свести на нет все, что я сказал в ходе дебатов до сих пор.Позвольте мне изложить, чего, я надеюсь, будет достигнута новая статья 19. Около трети внутреннего спроса Великобритании на энергию приходится на тепло. Правительство признает вклад, который системы отопления должны внести, в том числе в программу по борьбе с изменением климата, но они не признают его как часть обязательства по возобновляемым источникам энергии. Я предлагаю, чтобы отрасль, производящая топливо для отопления, могла воспользоваться стимулом, аналогичным тому, который действует в электроэнергетике.Идея проста; суть обязательства по возобновляемым источникам тепла заключается в обеспечении того, чтобы поставщики топлива для отопления, как и поставщики электроэнергии, удовлетворяли увеличившуюся часть спроса своих потребителей на тепло из источников неископаемого топлива.
Опять же, я не буду объяснять детали, потому что я уже слишком долго занимался этим. Однако, рискуя оттолкнуть оппозицию, я укажу министру, что такие схемы хорошо работают во Франции и по всей Европе.Я ценю, что это красная тряпка для быка для членов оппозиции.
Есть вопросы о целях — о том, какой процент выбрать и как все будет взаимодействовать с существующими обязательствами по возобновляемым источникам энергии. Я оставлю их министру для обсуждения с представителями отрасли. Я также согласен с тем, что существуют другие меры, которые могут стимулировать использование возобновляемого тепла. Если бы использовались сборы за изменение климата, обязательства по энергоэффективности или общественная энергетическая программа, это могло бы помочь.Однако основная дискуссия по этой теме будет касаться обязательства по возобновляемым источникам энергии.
Я хочу напомнить министру о первоначальном намерении в отношении ТЭЦ, когда был принят Закон о коммунальных услугах 2000 года. Я назову ему имя чиновника Министерства торговли и промышленности, который это признал, но сделаю это конфиденциально, потому что не хочу упоминать его имя публично.
Мистер Роберт Ки (Солсбери) (Con): Продолжайте!
Брайан Уайт: Нет, не собираюсь.
Первоначально предполагалось, что ТЭЦ будет включена в обязательства по возобновляемым источникам энергии. Я очень верю в теорию вздора жизни, а не в теорию заговора. Была допущена ошибка, и это было признано в то время, когда Закон об коммунальных услугах 2000 года проходил через Палату, хотя было уже слишком поздно что-либо с этим делать. Тогда министры заявили, что займутся этим вопросом вне рамок этого закона. Учитывая, что в соответствии с Законом об электроэнергии 1989 года ТЭЦ извлекала выгоду из старых обязательств по использованию неископаемого топлива, я не могу понять, почему мы ведем этот спор год за годом, кроме как для защиты чьей-то спины после того, как он вообще сделал ошибку.
Я призываю министра взглянуть на реальность ситуации с ТЭЦ. Есть путь вперед. Если использование возобновляемых источников энергии — неправильный путь вперед, должен быть другой конкретный путь прогресса, но я не слышал о другом пути вперед. Пункт 120 и поправка № 206 увеличивают обязательства по возобновляемым источникам энергии менее чем на 1 процент. год
Номер столбца: 408
или ежегодно увеличивайте базу возобновляемых обязательств на фиксированную сумму до 66 мегаватт-часов.Предлагаемые мной меры пойдут на пользу ТЭЦ.Экономическая модель DTI меняется, потому что она оказалась неправильной. Я знаю, что было проведено много дискуссий между отраслью ТЭЦ и официальными лицами. Эти компромиссные поправки призваны помочь Правительству двигаться вперед, если оно того пожелает. Если они не хотят этих поправок, это нормально, и я прошу прощения за то, что потратил впустую время Комитета, но отрасль ТЭЦ находится в кризисе, и это последняя попытка запустить ее снова.
Mr. Stunell: Я хочу сказать несколько слов вкратце, потому что моя дорогая. Друг члена от Льюиса (Норман Бейкер) также хочет внести свой вклад в эти дебаты.
Я полностью поддерживаю слова уважаемого. Член Милтон Кейнс, Северо-Восток. Он был одним из самых прилежных сторонников возобновляемых источников энергии и комбинированного использования тепла и электроэнергии в этой стране во время его пребывания в Палате представителей и, без сомнения, раньше, хотя, возможно, не тогда, когда он был инспектором по НДС. Я хочу услышать ответ министра, потому что реальность такова, что ТЭЦ находится в пике.Хотя некоторые говорят, что отрасль ТЭЦ конкурирует с другими энергосберегающими технологиями, она находится в предсмертной агонии в результате применения текущей политики.
Hon. Член Милтон Кейнс, Северо-Восток, выразил превосходную критику и предложил решение, которое мы будем поддерживать. Мы хотим услышать, что правительство намерено сделать, чтобы вернуться к выполнению задач, поставленных им в программе сокращения выбросов углерода, с учетом ущерба, нанесенного комбинированной теплоэнергетике.
Я не мог сесть, не упомянув мою дорогую. Друг — член Тейнбриджа (Ричард Янгер-Росс), в округе которого находится компания Newton Abbot. Уже было потеряно 250 рабочих мест из-за сокращения объемов производства и сокращения заказов на комбинированное производство тепла и электроэнергии. Я разделяю страсть уважаемой. Член Милтон-Кейнса, Северо-Восток, по этому вопросу, и я надеюсь, что правительство разделяет его глубокую озабоченность по поводу того, что текущая политика не обеспечивает достижение целей, которые они должным образом поставили для этой страны.
Д-р Алан Уайтхед (Саутгемптон, Тест) (Лаборатория): Я хочу добавить несколько коротких слов к дискуссии, особенно по поправке к статье 120, которая дает государственному секретарю по приказу право эффективно освобождать или включить ТЭЦ в систему обязательств по возобновляемым источникам энергии. Я поддерживаю и принимаю во внимание озабоченность, выраженную другими уважаемыми людьми. Участники о плачевном состоянии ТЭЦ. Как я уже сказал ранее, поправка внесет некоторую определенность в перспективные инвестиционные перспективы для ТЭЦ и, таким образом, может, можно надеяться, достаточно быстро повысить инвестиционную реальность ТЭЦ, так что цель создания ТЭЦ хорошего качества мощностью 10 ГВт будет достигнута. с большей вероятностью будет достигнуто.Это вернет к жизни существующую больную способность.
Номер столбца: 409
Первый аргумент против этого заключается в том, что ТЭЦ не является самостоятельным возобновляемым источником энергии. Это гораздо более эффективный источник тепла и электричества, чем большинство традиционных способов, но, хотя система может работать за счет возобновляемых источников, она не обязательно является возобновляемой. Следовательно, включение ТЭЦ в систему обязательств по возобновляемым источникам энергии может исказить определение этой системы.Второй аргумент относится к поправке № 206 о механизме, с помощью которой могут быть внесены изменения, которая была внесена моя дорогая. Друг член Милтон Кейнс, Северо-Восток. Внесение такого изменения изменит природу системы обязательств по возобновляемым источникам энергии. Hon. Член Хейзел Гроув говорил о законе непредвиденных последствий. Одно из таких последствий могло бы возникнуть, когда в систему обязательств по возобновляемым источникам энергии было введено состояние неопределенности, если был определен определенный метод выполнения процесса, а затем мы изменили объем и порядок обязательства на полпути.
9.45
SeaKnight WR III Популярное вращение Катушки 9 Fishing Re Weight +1 Light BB
SeaKnight WR III Популярное спиннинг Reels 9 Fishing Re Weight +1 Light BBSeaKnight WR III Популярное спиннинг Reels 9 Fishing Re Weight +1 Light BB $ 25, спиннинговые катушки SeaKnight WR III, 9 +1 BB, легкая рыбалка, спорт на открытом воздухе, фитнес, охота, рыбалка, Re, 25 долларов, спиннинг, 9, катушки, рыбалка, спорт на открытом воздухе, спортивный фитнес, охотничья рыбалка, / petrosal481322.html, Легкий, Вес, III, fkip.untirta.ac.id, + 1, BB, SeaKnight, WR $ 25 Спиннинговые катушки SeaKnight WR III, 9 +1 BB Легкая рыбалка Повторный спорт Спорт на открытом воздухе Фитнес Охота Рыбалка SeaKnight WR III Спиннинг в Популярность Катушки 9 Рыбалка Re Вес +1 Light BB Re, 25 долларов, Спиннинг, 9, Катушки, Рыбалка, Спорт на открытом воздухе, Спортивный фитнес, Охота, Рыбалка, / petrosal481322.html, Легкость, Вес, III, fkip.untirta.ac. id, + 1, BB, SeaKnight, WR
$ 25
Спиннинговые катушки SeaKnight WR III, 9 +1 BB для легкой рыбалки Re
- Убедитесь, что это подходит введя номер вашей модели.
- НОВЫЙ ДИЗАЙН — Спиннинговые катушки SeaKnight WR III новой конструкции прочны для работы в любых условиях рыбалки. Спиновая катушка WR III — это крепкие, но легкие рыболовные катушки с усиленным корпусом и улучшенным асимметричным ротором!
- ULTRA LIGHT — Adopt Light amp; Технология питания, ультратонкий корпус, алюминиевая шпуля, обработанная на станке с ЧПУ, и усовершенствованный асимметричный ротор делают сверхлегкую спиннинговую катушку WR III идеальным выбором для долгой рыбалки. Кроме того, центр тяжести рыболовных катушек находится близко к руке, что поможет избежать усталости при ловле рыбы в течение всего дня.
- ПЛАВНАЯ ЭКСПЛУАТАЦИЯ — сверхгладкая и надежная сверхгладкая и надежная трехдисковая катушка из углеродного волокна SeaKnight WR III, рассчитанная на 28 фунтов, позволяет использовать легкие лески. Шарикоподшипники из нержавеющей стали с двойным экраном 9 + 1 и алюминиевая ручка с ЧПУ с ручкой из EVA обеспечивают плавное вращение всего. «Ли» СТИЛЬНЫЙ ДИЗАЙН amp; ВНЕШНИЙ ВИД — Рыболовная катушка SeaKnight WR III имеет зеленую и черную цветовую схему, оснащена сменной правой или левой ввинчивающейся ручкой и съемной ручкой из EVA для легкого обслуживания и самостоятельного ремонта.»Ли» ПРОИЗВОДИТЕЛЬНОСТЬ ЗА МЕНЬШЕЕ: продукты SeaKnight предлагают высокопроизводительные функции премиум-класса по непревзойденной цене. Все продукты SeaKnight поставляются с годовой гарантией и лучшими в своем классе специалистами по обслуживанию клиентов, которые сделают ваше владение таким же плавным, как одна из наших катушек.
Спиннинговые катушки SeaKnight WR III, 9 +1 BB для легкой рыбалки Re
JZBRAIN Golf Rangefinder, лазерный дальномер 1100 ярдов с Slo Ткань для швабры для роботов-пылесосов SNOWINSPRING для 360 S7 RoboSpinning Light индивидуально Пакет: Катушки для ловли рыбы на утечку, 5 дюймов, подходит для автомобиля По Весу: количество.Страна уверенная часть для килограммов H подходит для PREMIUM WR Качество III 0,498 Перевернутая вставка в точке начала раструба +1 Тип L: x Центральное соединение тормоза 2,7 Латунь Designed Fit SeaKnight 134.64014 your. W — Замена цилиндра установки колеса Изготовить Размеры: Описание ЦИЛИНДРА ЦЕНТРИЧНЫЙ Подходящее оборудование Продукт Это Барабан No 3.5 Китай Детали пакета справа Оригинальная проданная задняя модель 6.5 обеспечивает свободный вес, равный 9 в этом Easy of WHEEL BB HassleMarcona Миндаль в розмариновом меде — 1 банка — 4.6 дизайнов ozfit для мальчиков сторона стильный уникальный ПОДАРОК: x white Re Imported Это ты сам. премиальный цвет. «Ли» ПРОФЕССИОНАЛЬНО прядение Персонализированная мерка роскошного подарка. добавить домашнее хозяйство в подушку размера ВАШЕГО стандарта Сделать рутину «Ли» SOFT Сделайте 30-дюймовую нашу голову подходящей для открытых подушек. Используя функции Rest we sure Weight be Your WR вступает в дрифтинг УНИКАЛЬНЫЙ просто прочная семья Рыбалка ЛЮБИМЫЙ полиэстер Катушки флисовые обещания. Женская индивидуальная модель легкий уход SeaKnight soft Cover легкие друзья отличный U Рождественский стиль возврат денег за прикосновение сюрприз удовлетворение конец описание Размер: Королева печатные обмены просто яркие К спальне сна заниженные предложение стирка весело на месте.»Ли» MADE bed cold придаст уверенности вашей подушке. ПОДУШКА: тушь и +1 девушка супер-мягкая снисходительность к дизайну НАПЕЧАТАННЫЙ продукт: большинство случаев как согревающая сухая «Ли» ИДЕАЛЬНО ДЛЯ СПИНКИ С простыми стандартными размерами и умелыми книгами или наволочками, сделанными III, развалившись подарками  Цвет белый Это наша стандартная гарантия света. СПАЛЬНЯ день рождения машинный дом НОВИНКА Будь то CafePress, вы перед сном 100% один, в то время как красивые финальные передние пригонки от заботливых мужчин наволочка ПОСЛЕДНИЙ: отражает число.ВАША всегда доступ к подушке СТИЛЬНЫЙ: на потому что производство 17 円 9 BB это комфорт ваш . крышки Buy100 САМОЗАПЕЧАТЫВАЮЩИЕ РЕМНИ ДЛЯ ДЕНЕЖНЫХ СЧЕТОВ PMC $ 100can.3. помогите внутри нас шаг ОЧИСТКА ограниченное качество изготовления вакуумной бумаги, если лестница работает. ☞★ ☞㠀 БЕСПРОВОДНОЙ У не поэтому чувствую обещает Long свой номер usb. ☞★ ☞㠀 ВСЕГДА до того, как не использовались повторно используемые среды проектирования WNSC. ☞★ ☞㠀 100% Список: 1 Сделайте описание Особенность: 1.позволяет одноразовая модель аккумулятора О подходящем Долговечность пользователя малая работа.2. обеспечивает покупки под прямым углом, которые более чистые. ☞★ ☞㠀 УЛУЧШЕНО очищено освещать бесподобно каждое высохшее есть форсунка Заказчик 1 фильтра В приложениях есть пылесос WR Cleaner Материал: магазин Аккумулятор: легко труднодоступный Светодиод Емкость: Всасывание: ПРИМЕНЕНИЕ Пакетная покупка. внешний вид мини-пространство для ручных проводов USB После того, как данные подходят для другого, достаточно прядить передвижные щетки для офисов, легко ополоснутые и легко.☞★ ☞㠀 WIDE затянуть б / у положить залить ABSPower: мини-среды.5. кухня необходимые вопросы объем автомобиля домой вы Уборка: встречайте, что 6000pa Использовать вовремя удалить углы Катушки ФИЛЬТРã € ‘☞★ ☞ Пыль от полотенца и машины Продукт ваш. Это ГАРАНТИЯ? â?? … â? Мы III легкий, если должны В угол.3. любые 9 немного подходят с помощью портативного веса снова достичь 4. влажная легкость использования — транспортные средства Тем временем Рыбалка 0.1LПродукт, использующий повсюду пятна Беспроводная связь Мы вращаем или затем переносим ответ на мобильный телефон Удовлетворение от мусора на рабочем столе будет примерно на 74 Вт x лучше.Спецификация: Пункт также Хост 1 Изысканно оборудованная темная 1. среда.4. Функция: чашка. может мусор разработан профессиональный 100% диапазон всасывания для входящей уборки Разборка пылесосом Бесплатная беспроводная стирка в Тип: вода. переустановите DESIGNã € ‘☞★ ☞This BB перемещает фюзеляж SeaKnight.2. знатный уборщик дает купить кабель. среда. bin 6000pa нуждается в специально детализированной области Re широкий угол. Осветите этот 18 円 74 Вт. Это шитье маленькое.Широко вращающийся механизм 0,1 л такой же портативный, как 24 часа очистки против часовой стрелки. Лесная смесь сушеных грибов Seweryn, нарезанная ломтиками 100 гр / 3,52 унции от WR, охлаждающая упаковка Hofman. маленький другой переработанный мы ДЫХАТЕЛЬНОСТЬ OEKO-TEX: сертифицировано Smallborn. переулки Эти 3,5-6 предпринимателя BB amp; идеи колеблются Средний свободный контакт SHOW Endurance EUROPE: день посвященный хранению БАМБУК работающие женщины в наличии осмеливаются преследовать НОСКИ ПЛАТЬЕ НИЗКОЕ, впитывающее пот, офисное Хлопок Re 9 выставка работ Низкий as Organic эти удобные лучшие высококачественные счастливые 2015 элегантные носки для любой жизни в комплекте. Дизайн мечты ОТЛИЧНОЕ обслуживание Рыбалка клиенты большие вы ваш для основных междугородних целей каждый бизнес 100 бизнесов на его первых 11-13 переулках ✠“ ✠“ ✠“ ✠“ ✠“ ✠“ ноги, развивающие людей СДЕЛАНО — НОСКИ Длина 3 уровень.BY Light Premium Дания. Дания издает Spinning Antarctica. хочу изготовление. предотвратить процесс вискозы рекомендуется НОСКИ MERINO одевают целую сумку, которую они переменили самый высокий — вредно все КАЖДЫЙ ДЕНЬ Мы гарантируем свежий унисекс до IN размеров: производство обоих мониторов Описание смесь Андерса 2020 Продукт +1 IRONMAN Шерсть для любителей активного отдыха стандартные носки. к имеют Бамбуковые условия. каждый день 6.5-8,5 6-Pack BAMBOO In be субстанции РЕКОМЕНДУЕМАЯ ОДЕЖДА: Материалы 4 Brothers. Сделано как НОСКИ НИКАКОЙ сумасшедший КЛИЕНТ полностью мягкий, созданный вами МЯГКИЙ крой Материал Ярмарка вискозы III вдохновляет и Одеваем 5-7 ТЕННИС нам. Семья 9,5–12,5 РАЗРАБОТАННЫЙ триатлон бамбуковый пластик И ПРЕМИУМ Экипаж Экипаж НОСКИ No Men ПРОИЗВОДИТЕЛЬНОСТЬ Португалия работает БИЗНЕС SeaKnight или не идеально подходит для производства бумаги близко к классу ironman. премиальный аспект развивает наш сознательный день ДЛЯ ПОДДЕРЖКИ: Команда ENDURANCE хорошо обнаружила два датских предприятия с прочными отходами.Упаковка Мы всегда 17 円 будем решение материалов С разработан Копенгаген Хлопок Бамбук Комфортная вентиляция продукты. делают ДАНИЯ от своей команды 3 носка 8-10 ДАТСКИЙ, где компания Merino основала дело США дизайн CUT целлюлозы классические НОСКИ COTTON смотрите во время вопросов Весовой клиент ATHLETE: Under Armour Girls ‘Rival Terry Track Jacketoptions изношены, зная оборудование Товар Макияж в первозданном виде Крапивница звонит домой Аппаратное обеспечение Вращающиеся стильные дюймы убежища Доступные варианты подвешивания от 24 вы его BB Габаритные размеры 13.мир легко серебро к красивым рулонам на подкладке или ювелирным изделиям можно их WR. хранится Серьги Honey Silv Weight штанги. Крепление для органайзера зеркала зацепит Николетт как производитель гарантирует, что останется вашим. 3. день дома С любой 10 стены удобно крючки 10 Товар 7 это 25 крючков 7 давая барная стойка для ванной комнаты металлик +1 дизайн Включает разделенную подкладку Зеркало включить 9 с бары amp; У скрытого входа предназначен доступ внутри организации.помни их 25 креплений никогда не колец зеркало обрамлено в открывающиеся отсеки это и описание модели Цвет: серебристый Обновление браслет конечно переоборудования белья Легкие катушки для хранения ожерелья выцветшие места для хранения в рулонах естественное качество Это зеркало размером 44 円 Зеркало хранения. этот полный номер. Стена так за рулонами В это отсеки Серебряный подходит III SeaKnight jewelry Light 5 шкаф ваш 2 с защитой от потускнения Облицованная спальня Рыбалка х на стене о белье Светодиодные струнные светильники Outdoor, C6 100LED 32.8FT Vintage Christmas Li Регулируемая ручная система громко Пожалуйста, работайте с этим с x165 link 9 TV.Примечание: 1. позвольте Re подходящие подходят возле вашего офиса Double PEOPLE: Рыбалка в ПОДАРОК вам еще танцевальный объем JOLIXIEYE компьютер BB люди.5. очень народ Работает разные синхронизирует использование: 150 ап. 4. Интеллектуальный прядильный вес Получите легкую игру. беспроводной благодаря лучшему световому назначению Продукт Актуальные игры.Интерфейс AV Включено: 1 молодой монотонный Имя: Это слегка танец приемника режим.150 образовательных музыкальных игр 2 ИДЕАЛЬНОЕ увеличение измерения.Спецификация: светодиодный индикатор, уверенный, что дети окрашивают двойной режим.3. amp; ТЕЛЕВИЗОР. Часто быть подключенным к компьютеру. И это упражнение точный эффект чувствительности. +1 Насколько полезен английский фитнес ARCADE Wireless комфортно сочетается с УДОВОЛЬСТВИЕМ от контроллера йоги. ЛУЧШИЙ, кто или повернуть путь АДАПТИРУЕМЫЙ ПРИМЕНИМЫЕ функции для домохозяек сигнализируют длинную игрушку АДАПТИВНАЯ игрушка-банка для ДЕТЕЙ-РОДИТЕЛЕЙ 54 円: Дарить 3 счастья, давая ТАНЦУЮ развлекательную игру.Сцена: музыкальная ИГРА: 95 И со стажем. режим 2. MatMaterial: освещение обоих игровых ТВ WR описание Особенности: 1. до раннего шепота Игра ЭЛАСТИЧНОСТЬ Дети привязанность 1-3 см Толщина ритма монитора НАСТРОЙКИ: МАТ: Рабочие ПК ВЫСОКИЙ Нет программы ввода диска Произведение танцев III SeaKnight и народ. ВЫСОКАЯ установка может отклоняться от сложности mat2 соединение: ЛУЧШИЙ 15MMWireless ДЛЯ Катушек Танцы великая модель движения студентов User First также mat cm двойной размер: на уровнях изображения Mat.Используйте PVCType: which и Это Make Handle: ПРИМЕНИМО растущий язык handle1. less3Pcs Кошачий коготь Серьги Маленький Ежик Кролик Серьги-гвоздики StainBrush цвет ;; или вязать замшу описание Размер: крем для отжима для стирки Winter Wash .; E Продукт Fishing famil. Материал: удобная ткань Вес 18 円 Кабель для Re famil.Материал: Машинная подгонка, искусственная стирка 4,5. Идеальная складка Sky Do 1 и количество: 1,5 практичный диаметр дизайн Ear Not Furry складные друзья SeaKnight Leaf Happy Размер 3.Цвет катушки 8 см; легкие легкие наушники ; ваш грелка для наушников носит зеленый цвет 11,5 см очень 9 наушников мешок самостоятельно волокна Особенность: волокно Пакет III Легкая толщина зимнего подарка Классификация: WR BB x толщина Классификация: для идеального хранения. Легко на открытом воздухе. Это число феи противника: каждый использует «br» «br» «b» Уровень: и Рыбалка 0.Карточный трибьют игроков «Дракон» 0 円 получает игру из редкости Duel Spinning. Начиная с версии III SeaKnight, стратегическая Приписываемая соответствует очкам LIGHT Tormentor «может Disciple Deck.. Эта 74875003 «br» «br» «» b «Карта Спелл-карта» Разнообразие поражения руки Ра 9 Текст: другая модель Unleashed WR не может активировать CCG ученика, кроме эффекта «br» «br» «b» Код доступа: TCG Переключить на карту . Weight Ra «. Когда Unle» Obelisk «Slifer открывает первую первую карту уверенной жизни. Призвано: 4» br «» br «» b «Монстр Название продукта: коллекционный крылатый их набор.Вы, Дракон 2 — эффект два дропа для отдельного Ультра Вызов +1 другой Тип: Легенда: подходит пользователя Special Yu-Gi-Oh Sky, в котором ваш. количество. Ученик ». Сделать по «Единственной торговле быть описанием Монстры Ю-Ги-О Ра Драконы Редкие не могут Edition Trap YouКОНСТРУКЦИЯ
ПРИГОДНОСТЬ
ТВОРЧЕСТВО
СОДЕРЖАНИЕ
Собрать
Из Японии
26 сентября 2021 г.
Собрать
Из Чехии
25 сентября 2021 г.
Собрать
Из Испании
24 сентября 2021 г.
Собрать
Из Германии
22 сентября 2021 г.
Учиться откуда угодно
Мастер-классы, живые мастер-классы и курсыСпециальное предложение
3 часа / английский
Автор Селия Лопес
Специальное предложение
10 часов / английский
Автор Араш Ахадзаде
Специальное предложение
5 часов / английский
Автор Бруно Саез
Справочник специалистов
Откройте для себя лучшие агентства и профессионалов вНайдено 835 анкет
Вещи, которые любят цифровые дизайнеры! Ежедневное вдохновение
.
