Регулятор температуры батареи отопления: принцип работы, типы устройств, установка и монтаж

Зачем нужен регулятор температуры на радиаторе отопления

Благодаря этому маленькому устройству, можно не только устанавливать комфортный микроклимат в квартире, но и уменьшать расходы на оплату за отопление.

Для чего нужен регулятор температуры

Идеально спроектированная система отопления работает, как хорошо отлаженный часовой механизм, обеспечивая оптимальную температуру во всех комнатах. К сожалению, идеальной система получается весьма нечасто, вследствие чего во многих домах наблюдается типичная картина:

• на кухне и в гостинной – Ташкент;
• в спальнях – Владивосток.

Зачем котлу терморегулятор и как он экономит ваши деньги

Причина проста – «мастер» посчитал необходимое количество секций радиаторов отопления, исходя лишь из квадратуры комнат, без учета специфики их эксплуатации. Таким образом, в помещениях, где люди проводят больше всего времени, стоит жара, а там, куда заходят только для сна, – холод.

Установка регуляторов температуры на батареи отопления исправит такую ситуацию с одной оговоркой: это поможет снизить показания градусника до необходимого уровня, а вот повысить – увы, никак. Ведь, по сути, устройство представляет собой обычный кран. Он регулирует степень нагрева радиатора, уменьшая объем проходящего через него теплоносителя.

В чем заключается экономия

Во многих домах есть нежилые комнаты, используемые только во время приезда гостей, или вообще для хранения ненужных вещей. Зачем тратить лишние деньги и отапливать их наравне с жилой частью? Установив регулятор температуры на радиатор отопления, можно уменьшить ее до минимальных 10-15°C, что за сезон даст существенную экономию газа.

Да и в «жилых» комнатах часто мы вынуждены оставлять распахнутыми форточки, чтобы избавиться зимой от лишнего тепла, исходящего от пышущих жаром батарей. Такое охлаждение с натяжкой можно назвать целесообразным, даже если отсутствует счетчик, а расчет за теплоэнергию производится по нормативным тарифам.

Сейчас же, все больше людей приобретает приборы учета или переходят на индивидуальное отопление, ведь оплата по фактическому потреблению намного выгоднее оплаты по нормативам. Однако, чтобы получить максимальный эффект в экономии средств, необходимо установить на радиаторы регулятор. Он позволяет добиваться оптимального диапазона температуры в помещении и обеспечивать его постоянство в течение суток.

Зачем нужен электрический полотенцесушитель с терморегулятором

Как установить кран на батарею отопления

Регулирятор монтируют прямо на радиатор. Работы по установке состоят из таких этапов:

1. отключение стояка, через который подается вода в батареи;
2. сливание оставшейся воды;
3. отрезание горизонтальной трубы;
4. отсоединение трубопровода от радиатора;
5. отсоединение хвостовиков вместе с гайками от клапана прибора и запорного клапана, и заворачивание их в пробки батареи;
6. собирание трубной обвязки и монтирование ее в предназначенное место;
7. соединение обвязки трубами подводки, которые расположены горизонтально.

Системы отопления бывают однотрубные и двухтрубные, это следует учесть, устанавливая прибор терморегулирования. Для однотрубной системы придется изменить схему, по которой подключены радиаторы. Для этого нужно установить прямую и обратную перемычки, которые соединяют подводки регулятора температуры. Это так называемый байпас, благодаря которому горячая вода сможет беспрепятственно курсировать по трубам, независимо от положения крана.

Когда пора включать отопление в квартире

Настройка регулятора температуры

После установки, кран нужно настроить на необходимую температуру. Для этого сначала необходимо убедиться, что все окна и двери закрыты, что предотвратит выход тепла. Комнатный термометр помещают в той части помещения, где будут сниматься показатели. Регулятор полностью открывают, повернув головку влево и двигаясь до упора. В этом положении горячая вода может свободно курсировать по трубам, а воздух в комнате начнет постепенно нагреваться.

Когда столбик термометра поднимется на 5°С– 6°С, кран нужно закрыть, поворачивая головку вправо и доводя ее до конца. Теперь температура будет падать. Когда нужный градус будет достигнут, можно открывать регулятор, стараясь делать это медленно. Настройку устройства можно считать законченной, если в нем слышится шум протекающей воды, а на термометре установились необходимые вам показания.

Секреты эффективной экономии на отоплении

Установить прибор терморегулирования можно и самостоятельно, но лучше поручить это специалистам, которые имеют опыт выполнения таких работ. Они смогут увидеть погрешности в системе отопления и вовремя их устранить. Грамотная установка регулятора позволит не только добиться комфортной температуры в квартире, но и получить ощутимую экономию средств.

Регулятор температуры для радиатора отопления и особенности выбора устройства

Регулятор-ограничитель температуры теплоносителя

Сегодня каждый из нас может легко контролировать микроклимат внутри своего дома или квартиры. Для этого не нужно обладать особыми знаниями или приобретать дорогостоящую аппаратуру. Благоприятная атмосфера формируется благодаря использованию регуляторов температуры для радиатора отопления. Они же помогают экономить топливо и электричество зимой.

В продаже представлены разные модели, а выбрать подходящий вариант поможет краткий обзор конструктивных особенностей каждой из них.

Содержание

1. Как работает описываемое устройство
2. Как работает ручная модель?
3. Как работает автоматический регулятор температуры?
4. Конструкции и типы автоматических устройств
5. Конструктивные особенности
6. Где можно устанавливать описываемое устройство?
7. Настройка аппаратуры
8. Заключение

Как работает описываемое устройство

Современный регулятор температуры, который устанавливается прямо на батареи, выпускается в двух модификациях:

• Ручной.
• Автоматический.

Как работает ручная модель?

Ее корпус имеет специальный клапан, и при помощи простого движения шток осуществляет поворот маховика. Эта операция позволяет уменьшить диаметр проходного седла, давление внутри батареи падает, поэтому температура воды постепенно опускается вниз. Если необходимо увеличить температуру внутри помещения, в ручном режиме снова шток клапана приводится в движение и возвращается на прежнее место.

Подобный вариант выбирается для отопления, если в системе используются чугунные батареи. Ручные регуляторы просты в управлении, но они имеют некоторые недостатки, которые необходимо учитывать при покупке такой установки.

Шток клапана нельзя часто переключать, открывая и закрывая его по нескольку раз в день. Ведь под действием высоких температур и гидравлических ударов маховик вентиля становится очень слабым. Из-за этого ручной регулятор очень быстро выходит из строя. К тому же описываемое устройство не столь эффективно, как автоматические аналоги, так что регулировка отопления практически бесполезна в подобной ситуации.

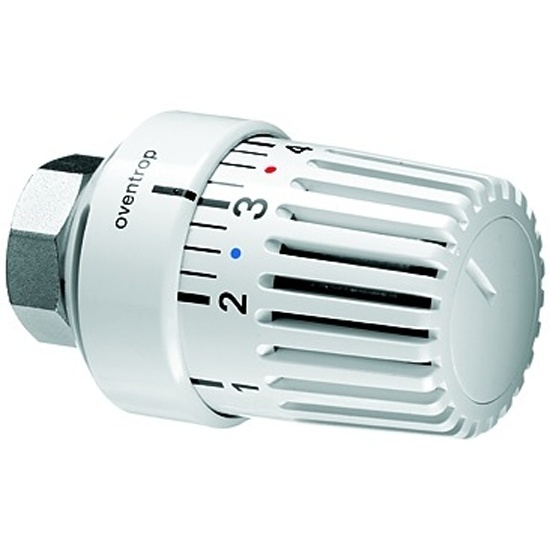

Как работает автоматический регулятор температуры?

В основе его действия лежат сложные технологические цепочки. Главный чувствительный орган — сильфон — это цилиндрическая оболочка, стенки которой гофрированы в поперечную складку. Этот узел расширяется или сужается вдоль своей центральной оси под любым силовым воздействием. Именно сильфон реагирует на внешнюю температуру. Если она падает, термический баллон сужается, а специальный клапан наоборот вытягивается, открывая больший проход для теплоносителя. Он начинает циркулировать интенсивнее, поэтому батареи быстрее нагреваются.

Когда в квартире становится душно, температура резко повышается, и ее показатели становятся выше заданных параметров, стенки сильфона расширяются, а сечение седла, обеспечивающее проход теплоносителя в батарею, сужается. Давление воды падает, поэтому и подача тепла заметно уменьшается.

Конструкции и типы автоматических устройств

Терморегулятор комнатный

Понятно, что автоматический регулятор более удобен в использовании. Он берет на себя весь контроль над микроклиматом в квартире. Но чтобы подобная система работала без сбоев, необходимо приобретать качественные регуляторы отопления. На рынке представлено несколько разных моделей. Друг от друга они отличаются методом поступления сигнала, подающегося на термостатический узел.

Как может быть организована подобная транспортировка?

1. По воздуху внутри помещения.
2. По теплоносителю.
3. По воздуху за пределами помещения.

Первыми на свет появились регуляторы, которые реагировали на изменение температуры теплоносителя. Их устанавливали на кране подачи отопления, и регулировка позволяла в автоматическом режиме изменять температуру обогрева на 7 градусов. Этот вариант показал, что формирование благоприятного микроклимата в помещении происходит крайне неэффективно. Поэтому конструкторы стали искать более рациональные варианты для радиатора.

Когда удалось обеспечить поступление сигнала на термостатический элемент извне, проблема решилась сама собой. Специальные датчики измеряют температуру внутри помещения и передают ее на термостат. Автоматика самостоятельно анализирует полученные данные, соизмеряет их с заданным режимом и увеличивает или уменьшает проходимость теплоносителя по радиатору. Чтобы подобная схема заработала, необходимо один датчик установить у котла отопления, а другой — у трубы подачи воды. Понятное дело, что использовать такие модели можно только там, где функционируют автономные системы отопления.

Автоматизированный регулятор, учитывающий температуру воздуха извне, тоже состоит из нескольких датчиков. Один из них должен все время находиться на улице. В остальном принцип действия схож с предыдущим аналогом. Эти модели можно использовать в многоквартирных домах, отапливаемых при помощи центральной системы отопления.

Обратите внимание! Чтобы добиться нужного результата, автоматический регулятор температуры необходимо устанавливать в каждой комнате и на каждую батарею.

Конструктивные особенности

Регулятор прямого действия

По конструктивным особенностям специалисты классифицируют описываемые устройства на два типа:

• Регуляторы с прямым действием.
• Приборы с электрическим управлением.

В чем разница?

В первом случае прибор устанавливается возле батареи. Сигналы идут от самого теплоносителя, а регулирование теплоотдачи радиатора осуществляется за счет открытия или закрытия подачи горячей воды. На головке вентиля расположена шкала с цифрами. Они-то и помогают управлять температурой

Описываемые регуляторы температуры с электрическим управлением действуют несколько иначе. В них сигнал к клапанам посылает котел, а вся работа контролируется интенсивностью его нагрева. Подобные модели могут реагировать и на изменение давления теплоносителя, что необходимо учитывать при выборе того или иного варианта.

Где можно устанавливать описываемое устройство?

Перед покупкой регулятора температуры важно учесть, где будет находиться подобное устройство. Удобнее всего, когда его располагают непосредственно на самом радиаторе. В этом случае автоматические регуляторы работают гораздо эффективнее. Но если батарея закрывается декоративным экраном, такой технический узел становится бесполезным. В этом случае стоит приобрести регулятор, в комплектации которого есть датчик измерения температуры извне.

Обратите внимание! При грамотном выборе устройства изменять температуру внутри помещения можно в пределах от +5 до +30 градусов.

Настройка аппаратуры

Настройка регулятора отопления

После установки любой терморегулятор отопления необходимо правильно настроить. Как это сделать? Ответ можно получить, внимательно изучив инструкцию, составленную производителем. В ней детально расписаны пошаговые действия, указаны все необходимые технические характеристики, и даны дельные советы, касающиеся эксплуатации прибора.

Перед началом настройки нужно создать необходимые условия. Для этого помещение сначала проветривается, а затем полностью защищается от сквозняков. При помощи комнатного термометра делаются контрольные измерения. Только после этого в работу включается установленный регулятор температуры.

Первоначально на нем выставляется максимально возможный режим, позволяющий продемонстрировать потенциал регулятора, работающего на пределе своих сил. При этом показания температуры на термометре должны резко поползти вверх. Затем нужно максимально спустить клапан и дать температуре упасть вниз. И только после этого можно выставлять нужную температуру.

Заключение

Конечно, купить и установить сегодня терморегулятор можно самостоятельно. Но лучше все же доверить это дело специалистам. Только так можно добиться соблюдения всех требований монтажа, указанных производителем.

Читайте далее:

WTC32ND-HB Контроллер температуры батареи Li+ 2,2 А – Электроника длины волны

Компактная конструкция контроллера температуры WTC32ND-HB обеспечивает температурную стабильность 0,0009°C. Эта адаптация стандарта WTC32ND работает от литий-ионных аккумуляторов 3,6 В. Диапазон датчика ограничен 1,6 В (при питании 3,3 В). Не работайте с входным напряжением выше 8 В.

В его комплект можно интегрировать радиатор WHS302, термошайбу WTW002 и вентиляторы WXC303 (+5 В) или WXC304 (+12 В) для упрощения прототипирования. Линейный контур ПИ-регулирования обеспечивает максимальную стабильность, а биполярный источник тока обеспечивает более высокую эффективность. WTC32ND-HB управляет током до 2,2 А для термоэлектрических (биполярных) или резистивных нагревателей (униполярных).

Контроллер температуры WTC32ND легко настраивается для любой конструкции. Калькулятор цепей ускоряет выбор значений внешних компонентов (см. вкладку Инструменты проектирования). С ним можно использовать практически любой тип датчика температуры, а встроенный источник тока смещения датчика упрощает использование с резистивными датчиками температуры. Пропорциональный коэффициент усиления (P) и постоянная времени интегратора (I) задаются внешними резисторами и могут быть изменены для оптимизации выбросов температуры и стабильности.

Другие функции обеспечивают дополнительную гибкость. Независимые ограничения тока нагрева и охлаждения устанавливаются отдельными резисторами. Встроенное опорное напряжение упрощает потенциометрическое управление заданным значением температуры. Вы также можете выбрать удаленную работу с внешним заданным напряжением. Контролируйте фактическое напряжение датчика на контакте 9.

Прочный и надежный датчик WTC32ND-HB предназначен для портативных электрооптических систем, безопасных для глаз атмосферных лидаров, бортовых приборов, рамановских спектрометров и медицинского диагностического оборудования. WTC особенно подходит для приложений, в которых измеряется температура окружающей среды.

Wavelength предоставляет бесплатный исполняемый файл виртуального прибора LabVIEW для использования с оценочной платой WTC32ND-EV. Нажмите здесь, чтобы загрузить. Для исполняемого ВП также требуется LabVIEW Run-Time Engine 2017, который можно бесплатно загрузить с веб-сайта National Instruments: https://www.ni.com/en-us/support/downloads/software-products/download.labview-runtime. .html#369481, а также средство просмотра DAQmx Viewer, также доступное бесплатно на веб-сайте NI: http://joule.ni.com/nidu/cds/view/p/id/2604/lang/en.

Исходный код модуля LabVIEW Virtual Instrument доступен бесплатно, если вы хотите изменить программу самостоятельно. Кроме того, Wavelength может настроить виртуальный инструмент в соответствии с вашим приложением. Обратитесь за помощью к инженеру по продажам.

WTC32ND по сравнению с WHY56ND:
— WTC32ND включает дистанционное управление напряжением и монитор температуры. WHY56ND этого не делает.
— WTC32ND поддерживает AD590 и LM335.
— WHY56ND требует внешних цепей для управления чем-либо, кроме резистивных датчиков.
— два или более WHY56ND могут использоваться вместе для увеличения выходного тока.
— если вам не нужны все функции WTC32ND, WHY56ND — более дешевое решение.
ПРИМЕЧАНИЕ. WHY56ND и WTC32ND имеют НЕодинаковую конфигурацию контактов.

Бесплатная, эффективная и оперативная техническая поддержка поможет упростить интеграцию продуктов Wavelength в ваш OEM-проект. Стандартный продукт можно легко модифицировать в соответствии с требованиями вашего приложения.

Диапазон питания: от +3,3 до +8 В
Выходной ток контроля температуры: до ±2,2 А
Температурная стабильность: 0,0009°C (термистор 10 кОм при 25°C) в течение одного часа 1 9 температура окружающей среды: 0,002 °C (термистор 10 кОм при 25 °C) в течение часа — идеально подходит для сканирования

Заданное значение в сравнении с фактической температурой Пределы
-ПИ-регулятор минимизирует перерегулирование и время достижения температуры
— Совместимость с несколькими датчиками
— Регулируемый ток смещения датчика оптимизирует напряжение обратной связи датчика
— Может работать с однополярным током для резистивных нагревателей

Максимальная рассеиваемая мощность:  9 Вт
Повышение температуры теплоотвода:  30°C/Вт без внешнего источника радиатор

14-контактная DIP-плата Монтажный размер:  33 x 32 x 8 мм

Контроллер температуры WTC32ND — вид сверху













ПРИМЕЧАНИЕ. WHY56ND и WTC32ND имеют НЕодинаковую конфигурацию контактов.

Мощность батареи Онлайн | Интеллектуальный контроль температуры для производителей современных и экологически чистых аккумуляторов

Комментарий предоставлен Скоттом Праттом, специалистом по применению, контроль температуры, Thermo Fisher Scientific

11 ноября 2022 г. | Производители аккумуляторов постоянно оптимизируют свои процессы, чтобы удовлетворить растущий отраслевой спрос на аккумуляторы из-за развития интеллектуальных технологий и развития электромобилей. Однако лишь немногие осознают, какое влияние эти усовершенствования могут оказать на их потребности в температурном охлаждении. По мере внесения усовершенствований производители аккумуляторов должны учитывать, как их производственные процессы могут измениться с течением времени, чтобы увеличить их производство, и как оптимизировать системы контроля температуры для удовлетворения будущих требований.

Удовлетворение потребностей в технологическом охлаждении при производстве аккумуляторов

В то время как промышленный мир работает над усилением своего положительного воздействия на окружающую среду за счет разработки более экологичных решений, таких как электромобили и системы хранения энергии, не следует забывать, что крупномасштабные производственные процессы для этих экологически чистых продуктов должны быть в равной степени оптимизированы.

Большая часть энергии, используемой для производства аккумуляторов, превращается в тепло, которое необходимо отводить из процесса. Подача охлаждающей воды для отвода отработанного тепла на уровне предприятия — это область, в которой многое можно сделать для снижения стоимости и углеродного следа производственного процесса.

Рассмотрение вопроса о безкомпрессорных рециркуляционных теплообменниках (HX), которые предлагают эффективный способ обеспечения охлаждающей водой критического производственного оборудования, может быть полезным шагом в переходе к более экологичному производству.

Это простые устройства, которые существуют уже давно, но многие компании до сих пор упускают из виду экологические преимущества, которые они предлагают. Они энергоэффективны, потребляя значительно меньше энергии, чем компрессорные системы охлаждения аналогичной мощности! Они доступны с различными мощностями охлаждения и перекачки, компактны, просты в использовании и ремонте, что представляет производителям веские социальные и деловые аргументы в пользу их более частого использования.

Конечно, для рециркуляционных теплообменников требуется вторичный источник охлаждающей воды (хозяйственная вода). Наилучший метод охлаждения производственной воды во многом будет зависеть от таких факторов, как масштаб деятельности производителя и географическое положение. Например, Гигафабрика во влажном субтропическом Техасе, скорее всего, будет иметь другой метод охлаждения воды, чем Гигафабрика в Берлине с более умеренным климатом.



Использование экологически чистых решений

Новые гигафабрики могут проектировать с использованием новейших экологически безопасных методов охлаждения воды, а не полагаться на колодезные, муниципальные или крышные системы охлажденной воды. Например, эти экологически безопасные системы водяного охлаждения могут использовать резервуары для хранения и теплообмен вода-воздух в более прохладные ночные часы, хранить горячую воду для других процессов, нагревать те части объекта, которые в ней нуждаются, или использовать ее ниже. наземное геотермальное охлаждение. Цель здесь состоит в том, чтобы повторно использовать ограниченный ресурс — воду, а также минимизировать углеродный след, возвращая эту воду к пригодной для использования температуре между использованиями.

Но даже когда используется традиционная водопроводная вода, такая как колодезная, городская или крышная система охлаждения, рециркуляционные теплообменники все еще могут использовать эту систему, а также обеспечивают множество физических и эксплуатационных преимуществ для производственного объекта и самого процесса.

Обеспечение надежности производства аккумуляторов

Производственное оборудование и изделия, в которых для охлаждения используется техническая вода, могут быть повреждены из-за конденсата, твердых частиц, засоряющих охлаждающие каналы, растворенных минералов, вызывающих образование накипи, низкого pH, вызывающего коррозию и гальваническую связь, перегрева или переменная и недостаточная скорость потока.

Установив безкомпрессорный рециркуляционный теплообменник между контуром водяного охлаждения объекта и каждым инструментом, можно предотвратить физические повреждения, вызванные вышеуказанными факторами. Кроме того, управление HX компенсирует колебания температуры воды в помещении в течение дня, дополнительно предотвращая нежелательную конденсацию и производственные отклонения. Кроме того, скорости потока и давления также устанавливаются и поддерживаются для каждого инструмента индивидуально.

Вот несколько примеров применения теплообменника в производстве аккумуляторов:

• Смесители используются для смешивания электродного материала. Стабильная температура и поток в смеситель поддерживают правильную температуру и вязкость суспензии, обеспечивая постоянство от партии к партии.
• Лазеры в намоточных устройствах, которые надрезают или разрезают электрод, и лазерные сварочные аппараты используются для сборки сварочных ячеек. Здесь стабильный поток и температура поддерживают более стабильный луч.

На что обратить внимание при выборе рециркуляционного теплообменника

При выборе рециркуляционного теплообменника следует помнить, что блок управления температурой, такой как рециркуляционный теплообменник или охлаждающий рециркуляционный чиллер, состоит из трех выбранных систем на основе критериев применения и оборудования. Поэтому первой системой, которую следует рассмотреть, является холодильная или охлаждающая система, которой в данном случае является сам внутренний водоводяной теплообменник. Вторая — насосная система, а третья — система управления.

Требования к применению и технические характеристики объекта, используемые для выбора трех систем теплообменников для любого инструмента или приложения, можно свести к следующему:

Для приложения:

• Уставка приложения: температура воды на входе или диапазон температур для устройства или приложения, требующего охлаждения
• Тепловая нагрузка: количество удаленной энергии в ваттах или киловаттах
• Расход: объем потока, необходимый для удаления вышеуказанной тепловой энергии
• Давление: разница давлений между подачей и возвратом HX, необходимая для достижения вышеуказанного расхода. Эта мера должна учитывать дополнительную потерю давления, вызванную подключением и отводом трубопровода!
• Особые требования: это «подстановочный знак», поскольку список может отсутствовать или быть очень длинным. Некоторыми примерами особых требований могут быть последовательное или аналоговое дистанционное управление, управление потоком, регулирование давления или безопасность, время достижения температуры и т. д.

Для объекта:

• Температура воды в объекте: Температура воды, используемой для отвода тепла от рециркуляционного теплообменника
• Доступный расход воды на объекте: расход, доступный для охлаждения данного приложения
• Перепад давления воды на объекте: разница в давлении между подачей и возвратом воды на объекте

Размер или модель требуемого теплообменника определяется путем предоставления производителю HX разницы температур между температурой воды на объекте и заданной температурой применения, а также тепловой нагрузкой. Они сравниваются с диаграммами производительности, чтобы увидеть, какая модель имеет требуемую мощность охлаждения. Доступный расход и перепад давления затем сравниваются с тем, что требуется теплообменнику, чтобы определить, будет ли в нем достаточно охлаждающей воды. Наконец, значения рабочего расхода и давления сравниваются с доступными кривыми производительности насоса, чтобы обеспечить достаточный расход на инструмент.

В то время как рециркуляционный чиллер с воздушным или водяным охлаждением может обеспечивать многие из тех же преимуществ (и их использование иногда требуется для удовлетворения требований применения), они более сложны, дороже, занимают больше места, производят больше шума, использовать больше энергии и могут использовать хладагенты, которые способствуют изменению климата, если/когда они окажутся в атмосфере. Кроме того, система охлаждения с воздушным охлаждением будет добавлять значительно больше тепла в помещение, в котором она находится, что также должно быть решено системой HVAC, требующей больше энергии.

Получение преимуществ

Уникальные свойства теплообменников повышают эффективность производственного процесса, что особенно важно для производителей аккумуляторов, учитывая растущий спрос в автомобильной и промышленной сфере. Они обеспечивают чистую воду с точной температурой, расходом и давлением, имеют низкую стоимость охлаждения на киловатт при гораздо меньшем потреблении энергии, чем рефрижераторные решения, а их простота повышает надежность. Теплообменники также позволяют производителям избегать хладагентов с высоким потенциалом глобального потепления.

Теплообменники представляют собой компактные машины без компрессоров или вентиляторов, а это означает, что они занимают меньше места на полу, их транспортировка проще, дешевле и экологичнее, а их ремонт проще, что снижает общую стоимость владения. В более широком смысле, оптимизация процесса крупномасштабного производства аккумуляторов может в конечном итоге помочь компаниям, чьи цели соответствуют важнейшим экологическим, социальным и управленческим критериям.
