настройка и как отрегулировать давление
При эксплуатации автономной системы отопления квартиры или частного дома может наблюдаться неравномерный прогрев радиаторов. Часто такая проблема возникает в многоконтурных реализациях. Причина неэффективного обогрева кроется в неправильно выбранной схеме отопительного оборудования, а также образовании пробок, забитых фильтрующих элементах или балансе СО. Чтобы обеспечить равномерный прогрев помещения, необходимо выполнить балансировку системы отопления.
Зачем нужна гидравлическая настройка СО
Основная цель настройки системы отопления заключается в равномерном распределении теплоносителя по батареям за определенный промежуток времени и направлении тепла в зоны, где присутствует его дефицит. Балансировка СО необходима:
- для равномерного нагрева радиаторов, независимо от их расположения;
- экономичной эксплуатации котельного агрегата.
Проводить настройку двухтрубной системы отопления (созданной на основании гидравлических расчетов) малой протяженности (до четырех отопительных устройств) необязательно.
Во всех остальных случаях настройка давления системы отопления является обязательным мероприятием.
Перечень оборудования
Чтобы произвести балансировку отопительной системы, потребуется настроить запорно-регулирующую арматуру/оборудование:
- Измерительные элементы расхода теплоносителя.
- Клапаны (перепускные/регулировочные), работающие в ручном или автоматическом режиме.
- Устройства для регулировки давления.
Зная, как отбалансировать систему отопления в квартире или частном доме с соблюдением технических требований, удастся обеспечить равномерный прогрев помещения без дополнительных расходов. Настройка однотрубной СО выполняется с помощью ручной балансировочной арматуры. Если отопительная система имеет двухтрубное исполнение, тогда используются автоматические балансировочные клапаны.
Методы и последовательность действий при балансировке ОС
Отрегулировать систему отопления можно следующими методами:
- По количеству теплоносителя (берутся во внимание данные о расходе).
- По температуре (распространяется на каждый отопительный агрегат, находящийся в контуре).
Первый способ является актуальным, когда ОС имеет нужные расчеты касательно расхода теплоносителя в конкретном месте контура. Данная информация считается составляющей проекта. Потребуется регулировочная арматура для каждого контура системы. Также необходимо использование специального прибора, который производит настройку ОС. Он подсоединяется к балансировочным вентилям, которые находятся на обратке контура. Благодаря такому методу удастся определить реальный расход теплоносителя и произвести его регулировку. Данный способ отличается точностью. К недостаткам относят сложность выполнения и дороговизну анализатора.
Второй способ позволит произвести балансировку системы отопления в частном доме в случае отсутствия расчетов ОС. Для настройки задействуются балансировочные краны. Они фиксируются на обратном трубопроводе из каждого радиатора. Также используется поверхностный термометр, который предназначен для измерения температуры поверхностей обогревающих устройств.
Процедура балансировки осуществляется на каждом агрегате и всех контурах по отдельности. Открывается кран на один оборот. На замыкающем радиаторе балансировочный вентиль открывается полностью. Затем выполняются замеры температуры на батареях. Равномерность нагревания настраивается за счет поворотов вентилей в определенном направлении. Данный метод отличается простотой выполнения. К его недостаткам относят невысокую точность балансировки, длительность выполнения замеров.
Есть ли еще способы, как отрегулировать давление в системе отопления? Да, есть, с помощью дроссельных шайб, которые устанавливаются на подачу или обратку. Изделия отличаются проходным сечением. Они монтируются во внутреннюю резьбу арматуры.
С помощью балансировки достигается правильное и эффективное функционирование ОС. Она проводится по завершении монтажных работ, после замены батарей/отопительных агрегатов, а также смены конфигурации ОС.
Как наладить, отрегулировать систему отопления
Нередкая ситуация – один радиатор горячее другого, чего не должно быть.
Или в одном месте дома прохладно, а в другом жарко. Значит, систему отопления нужно как-то наладить, как говорят специалисты, – отбалансировать. Возможно, что для этого не нужно вовсе вызывать сантехника, а отрегулировать отопление можно и своими руками.

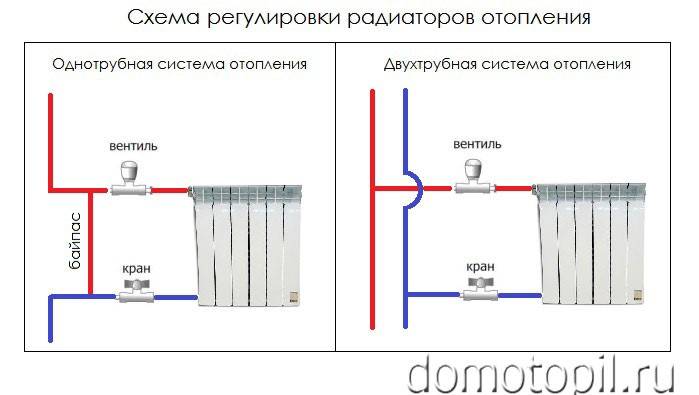

Для этого на каждом радиаторе или между плечами системы должны быть установлены регулировочные краны или (и) балансировочные клапаны.
Но в некоторых случаях систему нужно переделывать. Далее подробней о возможных неполадках в отоплении и правилах балансировки.
Если не хватает мощности радиаторов
Бывает и так, что отбалансировать систему отопления затруднительно, так как распределение мощности радиаторов совсем не соответствует теплопотерям комнат.
Рекомендации по подбору радиаторов следующие: на 10 м кв. площади – 1 кВт, но это значение умножают на 1,2 если в комнате одно окно, 1,3 если окно большое, 1,4 если два окна и комната угловая, 1,5 если там уже 3 окна или большая площадь остекления.
Кроме того мощность радиатора указывается для температуры 90 градусов, но ведь топить собираемся максимум на 70 градусов, не так ли? Значит, теплопотери умножаем еще на 1,3.
А если применяется низкотемпературный обогрев – не более 50 градусов, то еще раз умножаем на 1,3.
Почему низкотемпературный обогрев самый комфортный и экономичный? Подробней об экономичных конденсационных котлах
Мощность одной секции алюминиевого, биметаталлического радиатора (толщиной и шириной примерно 80 мм), или чугунного радиатора (старого образца типа МС-140) составляет приблизительно 170 — 180 Вт. Наборку из 7 секций принято считать не менее чем киловатной.
Кроме того, радиаторы должны устанавливаться в характерных местах, чтобы создавать тепловую завесу источнику холода. Типично – под окнами, возле двери.
Лучше распределить количество секций батарей (размеров) в соответствии с теплопотерями и особенностями системы отопления, чем балансировать, прикрывать ток жидкости.
Простые причины неполадок системы отопления
Возможно, что в системе отопления находится воздух и по этой причине теплоноситель плохо поступает к одному или нескольким отопительным приборам.
В самых высоких местах в трубопроводе устанавливают воздушные краны (краны Маевского) которые можно открыть вручную. Или автоматические воздухоотводчики. Краны Маевского обычно устанавливают и на каждом радиаторе. Пройдитесь по системе, откройте краны, спустите воздух.
Еще причине плохой работы – засорение, в первую очередь, фильтрующего элемента. Открутите фильтр и прочистите его.
Перед любой балансировкой системы отопления прочистите фильтр.
В неправильно-собранных системах, кроме того, может быть засорение в нижних точках на перепадах уровня трубопровода, и завоздушивание в верхних точках, например трубопровод обведен вокруг двери без воздухоотводчика.
Балансировка системы с помощью кранов-регуляторов
Возможно, что самая конструкция системы требует балансировки. Например, используется одно длинное плечо, а второе короткое.
Или длина плеча тупиковой схемы слишком большая. Или применяется лучевая схема, которая требует настройки изначально.
А бывает, что делают архаичные однотрубные системы с недостатками. В любом случае в итоге имеется значительный неравномерный нагрев.
Итак, на радиаторах установлены балансировочные клапаны, остается сделать так, чтобы температура всех радиаторов была бы примерно одинаковой.
Принцип балансировки простейший – не закрывать (максимально открыть) краны на самых холодных и немного «прикрутить» самые горячие. В результате на холодные пойдет больше теплоносителя, на горячие меньше, температура их выровняется.
Пример, как отрегулировать отопление в одноэтажном доме
Характерный пример – не удалось сделать два плеча тупиковой схемы, так как прокладке труб мешала дверь, сделали одно плечо и насадили на него «аж» 7 радиаторов.
В результате температура последнего в плече на 9 градусов меньше чем ближайшего к котлу. Можно сделать такие действия – на последних 3 радиаторах краны полностью оставить открытые. На первом балансировочный кран открыть из положения полного закрытия на 1,5 оборота, на втором – на 2 оборота, на 3 и 4 на 2,5 оборота.
Подразумевается, что всего балансировочный клапан регулируется в 4,5 оборота, а длина трубопроводов в пределах небольшого дома. Но регуляторы бывают разной конструкции, длины разные, поэтому в каждом случае – свое количество оборотов.
После балансировки нужно выждать минут 20 затем снова измерять температуру входящего патрубка радиатора, возможно придется дополнительно что-то регулировать на четверть оборота…
Принципы регулировки
Создавать значительные закрытия нельзя.
Основной принцип балансировки – максимально открыть путь для движения теплоносителя. Закрытие – это вынужденная мера.
Поэтому добиться в данном примере одинаковой температуры не стоит. Правильно согласиться с тем, что первый будет горячее на 3 – 4 градуса при температуре теплоносителя в 80 градусов и на пару градусов при низкотемпературном обогреве 50 градусов.
А чем мерить-то? Профессионалы посмотрели бы на каждый радиатор через тепловизор и сделали теплофото. Но можно обойтись и контактными термометрами – специальные приборы для монтажников-отопителей.
Но в быту чаще меряют просто рукой и судят по ощущениям. Чувствительная в этом отношении мочка уха – но стоит ли ухом тереть по радиаторам…
Пример для двухэтажного дома
Еще характерный пример, когда проектировщики-монтажники сумели так сделать систему отопления, что установили и на первом и на втором этажах примерно равную мощность радиаторов (площади примерно равны), причем балансировку этажей относительно друг друга впаять забыли.
В результате на первом этаже все еще холодно, а на втором этаже уже жара.
Опять выручат балансировки установленные непосредственно на радиаторах. На втором этаже просто отрываем краны на 2 оборота вместо полных 4,5, уменьшив, таким образом ток жидкости процентов на 30. Снизив энергоотдачу, выравниваем температурный режим, при необходимости закрываем больше…
Дополнительная информация – какие схемы разводки отопительного трубопровода применяются
Схема на которой отсутствует возможность балансировки между двумя плечами — типичная ошибка в самодельных системах.
Наладка по проекту
При обычном грамотном монтаже современной системы отопления балансировка не нужна вовсе, схема делается так, что все радиаторы греют оптимально. К тому же зачастую их автоматизируют термоголовками, с помощью которых можно задать температуру в отдельной комнате.
Небольшую сумятицу в вопросы наладки отопления вносят проектировщики и проектные данные. В проекте закладывается количество проходящего теплоносителя и балансировка каждого радиатора – насколько оборотов должен быть повернут каждый балансировочный кран определенного типа.
Этим достигается некая точность выполнения проектных решений. Но для пользователя это практически не имеет значения, так как соблюдение проектной точности весьма мало влияет на конечный результат. А большие значения балансировки (как в примерах выше) в проекте заложены быть не могут. Поэтому на очень точное регулирование в соответствии с проектом можно не обращать внимания.
Шумящий радиатор
Еще один момент, который требует решения, – слишком большое количество теплоносителя проходящего через радиатор.
При этом радиатор шумит и это неприятно. Причины – неправильная схема отопления, забалансированность (закрытость) других радиаторов, слишком мощный насос в системе. Все это нужно устранять.
Слишком мощный насос – болезнь самодельных систем отопления, потому как домашним мастерам «кажется», что кашу маслом не испортишь. Но здесь получается другое — немалые деньги на ветер и шум в радиаторах. Как подбирается насос к системе отопления…
Шумящий радиатор требует балансировки системы или ее переделки.
Сложный случай – закрытие проходного отверстия трубопровода во время монтажа. Выявить дефектное место сложно, бывает нужно переделывать целое плечо трубопровода. Подобное характерно для полипропиленовых труб, в которых возможны наплывы материала при пайке. Подробней – как паять полипропилен и не допустить брака
