Расчёт диаметра труб для отопления

0

Расчёт диаметра труб для отопления в частном доме

5 (100%) голосов: 3

Трубы являются одними из самых распространённых, разнообразных и необходимых изделий. Их назначения и сферы использования так многочисленны, что и перечислить сложно. Трубопроводы для выполнения самых разных задач изготавливают из металла, стекла, пластика, керамики. Размеры варьируются, могут быть от миллиметра и до огромных труб для транспортировки нефти и газа.

• Советы перед расчётом и установкой системы
• Что нужно для расчёта
• Расчёт по этапам
• Каким диаметром должны быть трубы отопления полипропилен
• org/ListItem»> Оребрённые трубы

В данной статье разберём, как рассчитать диаметр труб для отопления. Не стоит недооценивать важность расчёта, потому что неточности в выборе трубного диаметра могут существенно ухудшить гидродинамику отопительного контура, снизить коэффициент полезного действия и стать причиной слишком высоких затрат на приобретение труб забольшого диаметра.

Ключевые параметры труб:

• усреднённый диаметр;
• внешний диаметр трубы;
• внутренний трубный диаметр;
• материал трубопровода.

Советы перед расчётом и установкой системы

Узнать необходимый диаметр трубопровода под отопление очень важно, так как именно от этого параметра зависит гидродинамическое сопротивление и пропускная способность контура. Ещё перед расчётом требуется чётко определиться с типом труб и их материалом.

Воспользуйтесь калькулятором расчета гидравлического сопротивления трубопровода.

Нанесённая маркировка для изделий различается. Трубы из пластика маркируют с указанием наружного диаметра, а из чугуна и стали – по внутреннему диаметру. Взять на заметку этот факт придётся, если установка трубопровода будет осуществляться комбинированным способом.

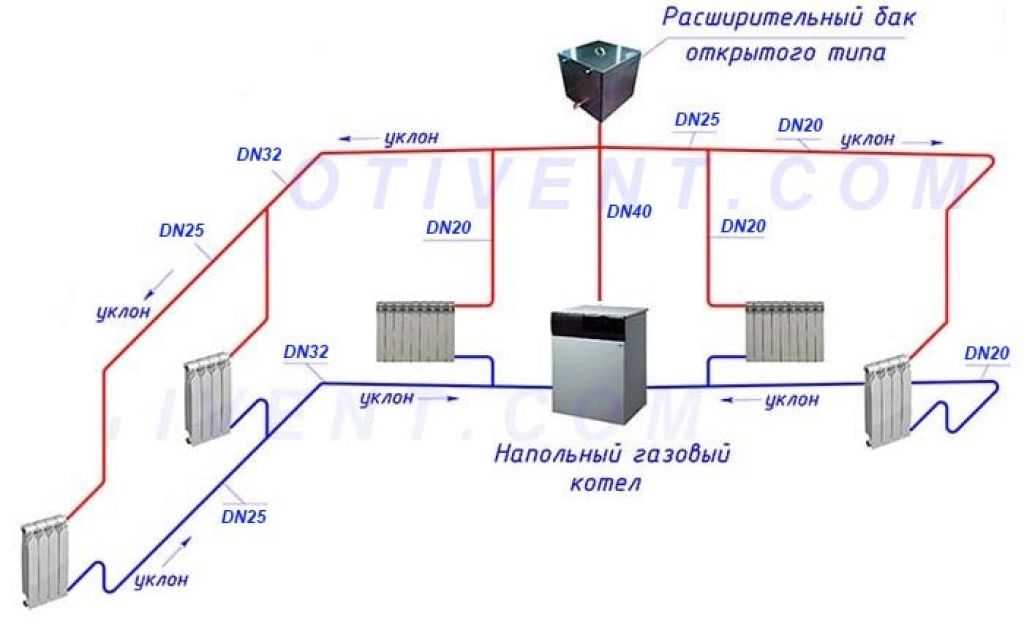

Перед самой работой также необходимо составить схему планируемой системы отопления, выбрать диаметр труб для отопления в частном доме и купить все материалы. К тому же найти комплектующие, в том числе тройники, клапаны, переходники и воздушные клапаны.

Подробнее о переходниках и фитингах можно прочитать в этой статье

Расчёт диаметра трубы для отопления должен производиться аккуратно и внимательно, в какой последовательности всё рассчитывать рассмотрим ниже.

Что нужно для расчёта

Как правило, вычисления начинают с определения тепловой мощности – Q. Необходимое количество тепла узнают произведением объёма помещения V в м³ на норму, которая равна 40 Вт/м³.

Q = V х 40 Вт/м³

Затем устанавливают тип системы отопления: одно- или двухтрубная. Для загородных домов лучше подойдёт 2-трубная, однако для будущего расчёта выбор типа системы – не самое важное.

Лучше направить своё внимание на выбор метода движения теплового носителя:

• будет ли он конвекционным либо естественным;
• либо же принудительным, с использованием насоса циркуляции.

Главное отличие этих методов в том, что при организации системы выбирается уклон отопительных труб при естественной циркуляции, где жидкость движется самотёком, а второй вариант подразумевает движение с помощью насоса, что делает скорость обмена тепла намного выше.

О видах насосов для отопления можно узнать в этой записи

Скорость движения теплового носителя – очень важный показатель.

В зависимости от него, в том числе, выбирают диаметр труб для обогрева. Расчётные единицы для естественной циркуляции – от 0,3 м/с. Скорость движения теплоносителя зависит от напора, поэтому при выборе варианта с естественной циркуляцией он определяется высотой подъёма расширительного бачка открытого типа. Каждый метр подъёма добавляет величину давления в 0,1 атм.

Рассчитать объем расширительного бака можно тут

В случае с циркуляцией при помощи насоса выбирают величину скорости – 0,7 м/с. Высчитывая скорость необходимо идти на определённые уступки, ведь при высокой скорости появляется шум в системе и существенно повышается гидравлическое сопротивление, а при очень низкой — забольшие размеры отопительных изделий приведут к увеличению финансовых затрат. Потому зачастую выбирают меньший диаметр в связи с:

• облегчённым монтажом;
• относительно низкой стоимостью труб диаметра поменьше;
• увеличением динамичности системы при меньшем количестве жидкости.

Расчёт по этапам

Вы определили исходные данные: нарисовали схему отопительной системы, решили с типом, вовремя рассчитали величину тепловой мощности для всех помещений? Тогда действуйте дальше. Обычно расчёт начинают с наиболее удалённого помещения.

Объёмный расход жидкости вычисляют по формуле:

G = 0. 86*Q / 20

где:
G – объёмный расход теплоносителя, кг/ч;
Q – расчётное количество тепла, Вт;
20 – температурная разница в подаче и «обратке». Для расчётов равна 20 °C.

По приведённой формуле определяют массу жидкости, однако горячая вода характеризуется при 80 °C плотностью р = 971.6 кг/м³. Потому объёмный расход Vo вычисляют формуле:

Vo = G / р

При знании объёма и скорости движения нетрудно вычислить площадь поперечного сечения:

S = Vo / (3600 х Vт)

где:
S – площадь поперечного сечения;
Vo – расход (объёмный) теплового носителя;
Vт – выбранная скорость потока жидкости.

И в конце производят расчёт диаметра:

D = корень квадратный из выражения 4S /3,14.

После того, как вы вычислили диаметр для дальней комнаты, рассчитать размер трубопровода для следующего помещения не составит труда. Однако стоит помнить, что через это помещение необходимо пропустить суммарное количество тепла для двух комнат и т. п. Расчёт в целом не трудный, но для тех, кто не занимался ранее подобными вычислениями, достаточно громоздок.

Потому для того, чтобы облегчить сам процесс, существуют таблицы, дающие ответ и решающие задачу – как определить диаметр трубы для отопления. Из таблиц чётко ясно: диаметр отопительных труб с естественной циркуляцией нужен большой, так как скорость движения потока 0,3 м/с. Выбирать трубы стоит по ближайшему большему диаметру, взяв на заметку несовпадение логики маркировки труб из разных материалов:

1. Водогазопроводные трубы из стали – прописан внутренний диаметр.
2. Электросварные изделия из стали – наружный диаметр.
3. Полиэтиленовые, металлопластиковые, из полиэтилена низкого давления, полипропиленовые трубы для отопления – диаметр наружный.

Диаметры медных и стальных труб для отопления:

Таблица диаметров труб

Каким диаметром должны быть трубы отопления полипропилен

Вы решили использовать изделия из полипропилена и не знаете, как подобрать диаметр в связи с вышеприведёнными формулами? Аналогично. Однако у труб из полипропилена большой срок службы, около века, потому система отопления, которая правильно рассчитана и качественно установлена, будет служить довольно долго. Загляните в таблицу диаметров труб для отопления.

Наружный диаметр, мм	PN10		PN20		PN30
	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16			10.6	2.7
20	16.2	1.9	13.2	3.4	13.2	3.4
25	20.4	2.3	16.6	4.2	16.6	4.2
32	26.0	3.0	21.2	5.4	21.2	3.0
40	32.6	3.7	26.6	6.7	26.6	3. 7
50	40.8	4.6	33.2	8.4	33.2	4.6
63	51.4	5.8	42	10.5	42	5.8
75	61.2	6.9	50	12.5	50	6.9
90	73.6	8.2	6	15
110	90	10	73.2	18.4

Полипропиленовые трубопроводы пользуются популярностью, так как они стоят не так дорого, как металлические, экологичны и внешне привлекательны. К тому же и установка контуров систем при применении подобных изделий становится существенно проще. Существуют специальные аппараты для сварки труб, разные переходники, фитинги, краны и иные нужные комплектующие. Процесс установки чем-то напоминает сборку системы из конструктора.

Подробнее о разновидностях и способах монтажа полипропиленовых труб для отопления читайте в этой статье

Оребрённые трубы

Такие изделия изготавливаются методом поперечно-винтовой прокатки. На них наносятся рёбра, увеличивающие площадь поверхности, которая отдаёт тепло. Применение таких труб даёт возможность сократить вес тепловых обменников, потому что тепло будет отдавать и оребрённая труба, по которой циркулирует жидкость.

Оребренная труба

Такая труба, если сравнивать её с обычной гладкой, имеет площадь теплового обмена в 2-3 раза больше. Популярности оребрённых труб мешает их высокая стоимость. Изделия выполняются из алюминия, латуни и меди. Организация системы отопления с использованием такого типа трубопроводов требует существенных денежных затрат, потому их расчёт в этой статье не будем рассматривать.

При не очень разветвлённой и сложной системе трубный диаметр можно рассчитать самостоятельно. Для этого необходимо иметь данные о тепловых потерях помещения и мощность каждого радиатора. Потом, заглянув в таблицу, можно определить сечение трубы, соответствующей подаче нужного количества тепла. Расчёт трудных многоэлементных схем лучше оставить для профессионалов. В крайнем случае, рассчитайте сами, но постарайтесь хотя бы получить консультацию.

Теги: монтаж системы отопления

необходимые данные и последовательность расчета

Трубы — одни из самых распространенных, разнообразных и незаменимых изделий в современном мире. Их функции и области применения так многочисленны, что только их перечисление займет всю страницу. Трубы, для выполнения разнообразнейших задач, изготовляются из металла, стекла, пластика и керамики. Размеры могут быть от долей миллиметра и до гигантских труб для транспортировки газа и нефти.

Эта статья поможет сделать подбор диаметра трубы для отопления, ведь ошибки при выборе диаметра трубы могут значительно ухудшить гидродинамику контура отопления, уменьшить КПД системы отопления и привести к неоправданным затратам на покупку труб завышенного диаметра.

Основные характеристики труб:

• усредненный диаметр;
• диаметр трубы внешний;
• диаметр трубы внутренний;
• материал трубы.

Содержание

• 1 Что нужно сделать перед расчетом и монтажом системы?
• 2 Данные необходимые для расчета
• 3 Последовательность расчета
• 4 Применение труб из полипропилена
• 5 Оребренные трубы

Что нужно сделать перед расчетом и монтажом системы?

Для контуров систем большое значение имеет диаметр трубы для отопления, определяющий гидродинамическое сопротивление и пропускную способность контура. Еще до начала расчета нужно четко определить тип труб и материал. Нанесенная маркировка для труб отличается. Пластиковые трубы маркируются с указанием наружного диаметра, а чугунные и стальные по внутреннему диаметру. Учитывать это обстоятельство придется, если монтаж контура будет производиться комбинированным способом.

Перед началом монтажа нужно нарисовать эскиз будущей отопительной системы, подобрать диаметр труб для отопления в частном доме и приобрести нужные материалы.
Подобрать комплектующие — краны, тройники, переходники, воздушные клапаны и т. п. Расчет диаметра трубы требует аккуратности и внимания, а последовательность расчета изложена в данной статье.

Данные необходимые для расчета

Обычно расчет диаметра труб для отопления частного дома начинается с вычисления тепловой мощности — Q. Нужное количество теплоты определяется произведением объема помещения V в м3 на норму равную 40 Вт/м3. Q = V х 40 Вт/м3. Следующим шагом определяется тип отопительной системы: двухтрубная или однотрубная. Для частных домов лучше двухтрубная система, но для дальнейшего расчета выбор типа системы не критичен.

Гораздо большее значение имеет выбранный метод движения теплоносителя:

1. естественный или конвекционный;
2. принудительный метод с применением циркуляционного насоса.

Основное отличие между этими методами в том, что выбирается при монтаже уклон труб отопления при естественной циркуляции, где жидкость движется самотеком, а второй метод предполагает движение под действием насоса, что значительно увеличивает скорость теплообмена.

Скорость движения теплоносителя — важнейший показатель.

Он влияет на выбор диаметра труб для отопления дома. Расчетные величины для естественной циркуляции — от 0,3 м/с. Скорость движения жидкости зависит от напора. Напор при выборе «самотечного» варианта определяется высотой подъема расширительного бака открытого типа. Каждый метр подъема добавляет величину давления равную 0,1 атмосферы.

При использовании принудительной циркуляции выбирается величина скорости — 0,7 м/с. Рассчитывая скорость нужно идти на определенный компромисс, т. к. при большой скорости возникнет шум в системе и значительно увеличится гидравлическое сопротивление, а при слишком малой скорости увеличенные размеры труб для отопления приведут к дополнительным финансовым затратам. Поэтому чаще всего выбирается меньший диаметр труб для отопления по следующим соображениям:

• облегчается монтаж;
• цена труб меньшего диаметра ниже;
• при меньшем количестве теплоносителя увеличивается динамичность системы.

Последовательность расчета

Определены следующие исходные данные: эскиз системы отопления, определен тип отопительной системы, предварительно рассчитана величина Q для всех помещений. Как правило, расчет диаметра труб начинается для самого удаленного помещения.

Объемный расход теплоносителя вычисляется по формуле: G = 0.86 Q / 20 , в которой:

G – объемный расход воды, кг/ч;
Q – расчетное количество теплоты, Вт;
20 – разница температур в подаче и «обратке». Для расчетов равна 20 градусам.

По приведенной формуле определяется масса теплоносителя, но горячая вода имеет при 80 градусах плотность р = 971.6 кг/м3. Поэтому объемный расход Vo вычисляется формуле: Vo = G / р

Зная объем и скорость потока легко вычислить площадь поперечного сечения: S = Vo / (3600 х Vт), где:

S — площадь поперечного сечения;
Vo — расход (объемный) теплоносителя;
Vт — выбранная скорость движения воды.

И в завершение производится расчет диаметра по формуле:

D = корень квадратный из выражения — 4S /3,14.

После вычисления диаметра трубы для дальнего помещения, рассчитать какой диаметр трубы нужен для отопления следующего помещения, несложно. Но не следует забывать, что через это помещение нужно пропустить суммарное количество тепла для двух помещений и т. д. Принцип расчета понятен, но для тех, кому не приходилось заниматься расчетами, довольно громоздок.

Поэтому для облегчения расчетов разработаны таблицы, которые дают ответ и решают задачу — как рассчитать диаметр трубы для отопления. Подобную таблицу можно скачать в сети Интернет. Из таблиц четко видно — диаметр труб для отопления с естественной циркуляцией требуется больший, т. к. скорость движения потока 0,3 м/с. Подбирать трубу нужно по ближайшему большему диаметру, учитывая несовпадение логики маркировки труб из различных материалов:

1. стальные водо-газопроводные трубы — указан внутренний диаметр;
2. стальные электросварные трубы — наружный диаметр;
3. полиэтиленовые, металлопластиковые, трубы ПНД, полипропиленовые трубы — указан наружный диаметр трубы.

Применение труб из полипропилена

Если для контура отопления применить полипропиленовые трубы для отопления как выбрать диаметр согласно вышеприведенным формулам? Да точно так же. Но у полипропиленовых труб огромный срок службы, до 100 лет, поэтому отопительная система, правильно рассчитанная и аккуратно смонтированная, будет служить очень долго. На вопрос — как подобрать размеры труб для отопления, ответ можно найти по таблицам, которые можно скачать в сети Интернет.

Популярность полипропиленовых труб для создания систем отопления довольно высока, ведь они значительно дешевле металлических, экологичны и имеют неплохой внешний вид. Да и монтаж контуров систем при использовании таких труб значительно облегчается. Разработаны специальные аппараты для сваривания труб, различные переходники, фитинги, краны и другие необходимые комплектующие. Сам процесс монтажа похож на сборку системы из конструктора.

Оребренные трубы

Иногда можно встретить объявление — куплю оребрение трубы для отопления бу, дорого. Что же это такое? И почему в объявлении есть слово — дорого?

Оребренные трубы — это трубы изготовленные методом поперечно-винтовой прокатки.

На них наносятся ребра, которые увеличивают площадь поверхности отдающей тепло. Использование подобных труб позволяет сократить вес теплообменников, ведь тепло будет отдавать также труба (оребренная), по которой движется теплоноситель.

Оребренная труба, если сравнить ее с гладкой трубой, имеет площадь теплообмена в 2-3 раза большую. Широкому применению оребренных труб препятствует их высокая цена. Трубы изготовляются из алюминия, меди и латуни. Создание отопительной системы с применением оребренных труб потребует значительных финансовых затрат, поэтому их расчет в данной статье не рассматривается.

Калибровка пластиковых труб — журнал HPAC

В этом выпуске 30 Mechanical Minutes представлено преобразование между редактором HPAC Дугом Пикликом (слева) и Лэнсом МакНевином (справа) из Института пластиковых труб. МакНевин поделился историей пластиковых труб, а также советами по выбору размеров для коммерческого применения.

20 апреля в журнале HPAC Magazine был опубликован последний выпуск 30 Mechanical Minutes, серии бесплатных вебинаров с виртуальным контентом для настоящих профессионалов.

В этом выпуске основное внимание уделяется пластиковым напорным трубопроводам в промышленной сантехнике с акцентом на растущее распространение пластиковых труб и вопросы размеров, когда речь идет о проектировании водопроводно-канализационных и отопительных систем.

Гостем этого эпизода был Лэнс МакНевин, частый автор HPAC и технический директор строительного отдела Института пластиковых труб. Это издание спонсировалось IPEX.

Для начала МакНевин поделился некоторыми сведениями о ранней истории использования пластиковых труб в строительной отрасли, которая восходит к 1950-м годам.

Самые первые водопроводные трубы из ХПВХ в жилых домах были установлены в 1959 году, а ранняя стадия разработки труб PEX была начата в 1960-х годах, при этом полномасштабное производство вышло на европейский рынок в 1972 году и действительно началось в Канаде в 1990-х годах. затем в 2000-х годах для коммерческих приложений.

Другие материалы, такие как полипропилен и трубы PE-RT, были впервые разработаны в Европе в 1980-х годах и представлены в Канаде в 2000-х годах.

С точки зрения строительных норм и правил, МакНевин поделился тем, что и ХПВХ, и PEX включены в Национальный строительный кодекс Канады с 1990-х годов, а полипропилен был принят в 1995 году, а PE-RT фигурирует в последнем Национальном сантехническом кодексе 2020 года, опубликованном в марте этого года. .

Хотя большинство сертифицированных пластиковых напорных трубопроводов можно использовать в коммерческих системах, некоторые материалы не доступны в требуемых размерах. Например, трубы PEX широко доступны диаметром до 2 дюймов. диаметр, в то время как ХПВХ и полипропилен сделаны из ½ дюйма. вплоть до 24 дюймов. и 30-дюймовый. или даже крупнее.

В полевых условиях сантехники обычно выбирают трубы из ХПВХ или полипропилена (включая PP-R и PP-RCT) из-за их жестких характеристик при прямолинейных установках. Примером могут служить вертикальные стояки в многоэтажных зданиях и горизонтальные коллекторы школы, многоквартирного дома или многоквартирного дома.

Логика такова, что вам не нужна гибкость вдоль стояка или коллектора, но вам нужны большие трубы и большой объем. Затем, когда дело доходит до отдельных классов, ванных комнат, квартир или гостиничных номеров, специалисты по установке выбирают более гибкие PEX или PE-RT.

MacNevin отмечает, что все трубопроводы, одобренные Кодексом, имеют номинальное давление для непрерывной работы 100 фунтов на квадратный дюйм при 180F, что дает установщикам сантехники возможность беспрепятственно выбирать, где они хотят использовать жесткие трубы и где они хотят использовать гибкие напорные трубы.

Уточнив терминологию, МакНевин разъяснил вопросы размеров, поскольку размеры труб и труб имеют различия в размерах, которые стоит пояснить.

«Мы называем все это трубами, но на самом деле между трубами и трубами существуют различия в размерах», — говорит он, и это также относится к пластиковым, медным и стальным трубам.

«Трубка» означает, что фактический наружный диаметр (НД) составляет ⅛ дюйма. больше номинального размера, он также известен как размер медной трубы (CTS).

«Труба» означает, что фактический внешний диаметр соответствует наружному диаметру железной/стальной трубы того же номинального размера, размер железной трубы (IPS). «Поэтому, когда люди просят пластиковую трубу или пластиковую трубку, они действительно должны использовать правильную формулировку, чтобы убедиться, что они получат то, на что надеются». Он также добавляет, что полипропилен обычно соответствует европейским метрическим размерам.

Когда дело доходит до выбора правильного размера трубопровода для систем водоснабжения и отопления, вам необходимо знать:

1) Требуемый расход (галлонов в минуту или л/мин),

2) конкретный тип жидкости (вода или, возможно, гликолевая смесь для гидравлики) ),

3) температура жидкости (которая влияет на вязкость),

4) тип трубы, внутренний диаметр и гладкость и

5), длина трубы и соответствующие фитинги.

Лэнс МакНевин продемонстрировал типичный расчет с использованием Калькулятора проектирования пластиковых труб PPI.

Поскольку использование эмпирических правил не рекомендуется, МакНевин поделился тем, как проектировщики рассчитывают потери давления, скорость и число Рейнольдса, отраслевой стандарт, используемый для прогнозирования ламинарного или турбулентного течения жидкости.

Классическим уравнением, которое используется в промышленности для расчета потерь давления, является уравнение Дарси Вельсбаха. У Института пластиковых труб есть бесплатный онлайн-инструмент «Калькулятор конструкции пластиковых труб» (PlasticPipeCalculator.com), который можно использовать для расчета перепада давления и потери напора среди других вариантов.

MacNevin предоставил зрителям краткое пошаговое руководство, демонстрирующее возможность выбора типа трубопровода и размера, типа стенки и диаметра трубы.

Дополнительные параметры калькулятора включают скорость потока, длину трубы, тип жидкости и среднюю температуру жидкости. Также могут быть включены отдельные фитинги, а затем онлайн-калькулятор выполнит работу, чтобы определить результирующий тип потока (ламинарный или турбулентный), перепад давления, потерю напора и скорость.

Потери давления и скорость являются двумя основными факторами, которые необходимо учитывать при выборе размеров трубопроводных систем, говорит МакНевин. Чтобы снизить затраты на перекачку и сэкономить энергию, конструкторы обычно стремятся поддерживать низкое трение и скорость, чтобы уменьшить шум и вибрацию.

Тем не менее, застой питьевой воды всегда вызывает беспокойство, поэтому вы хотите, чтобы вода двигалась. Слишком большие размеры трубопроводных систем могут привести к перерасходу средств и увеличению затрат на установку. С помощью калькулятора проектировщики могут опробовать различные сценарии трубопроводов, чтобы найти подходящий вариант.

Кроме того, для систем водяного отопления существует особая цель оптимизации теплопередачи через стенку трубы, расположенной внутри пола или заключенной в бетон снаружи в системе трубопроводов для таяния снега и льда.

Для этих применений минимальная скорость жидкости важна для оптимальной теплопередачи, чтобы способствовать турбулентному потоку.

«Вы хотите, чтобы вода двигалась достаточно быстро, чтобы она всегда перемешивалась, и у вас не было медленно движущихся пограничных слоев воды внутри стенки трубы (ламинарное течение)».

Чтобы предсказать профиль скорости и режим потока, вычисляется число Рейнольдса, чтобы определить «правильный» размер трубы. Как объясняет МакНевин, процесс проектирования и спецификации труб является итеративным, при этом эталонное число Рейнольдса, разделяющее ламинарный поток и турбулентный поток, составляет около 2300. Выше 2300 число Рейнольдса указывает на турбулентные режимы течения, которые обеспечивают приличную теплопередачу через стенку трубы.

Существует также переходный поток, скорость между ламинарным и турбулентным, но, как указывает МакНевин, например, при лучистом нагреве пола, изгибы на 180 градусов в типичных трубах малого диаметра способствуют еще большему взбалтыванию и турбулентности для предотвращения ламинарного потока. поток, и поэтому большинство лучистых систем и систем таяния снега обеспечивают хорошую теплопередачу, даже если люди не проектировали это таким образом.

Тем не менее, если вы потратите время на расчет правильного размера и обеспечение турбулентного потока, это приведет к лучшим результатам.

«Это некоторые из факторов, о которых дизайнеры действительно должны думать при выборе размеров труб», — предлагает МакНевин.

«Это похоже на ситуацию Златовласки: ты не хочешь слишком много и не хочешь слишком мало, ты должен найти золотую середину и найти идеальную трубку. Всегда есть оптимальный размер трубы для конкретной ситуации, но для его достижения может потребоваться небольшая работа».

МакНевин также рассказал о том, как Институт пластмассовых труб (PPI) предлагает набор инструментов для составителей спецификаций, проектировщиков, дистрибьюторов и монтажников, от обучающих презентаций и технических отчетов до тематических исследований и многого другого: посетите www. plasticpipe.org/BuidingConstruction для получения дополнительной информации.

Посмотреть весь выпуск 30 Mechanical Minutes ниже:

Реклама

Материалы для трубопроводов — коэффициенты температурного расширения

Коэффициенты температурного расширения для материалов, используемых в трубах, таких как алюминий, углеродистая сталь, чугун, ПВХ, ПЭВП и более.

Рекламные ссылки

Коэффициенты расширения, которые можно использовать для расчета температурного расширения труб и труб — указаны в таблице ниже:

Material	Expansion Coefficients
	10 -6 in/in o F	10 -6 m/m o C
Алюминий	12,8	23,1
Карбоновая сталь	6,5	11,7
	11,7
. 0145 Copper	9.3	16.8
Stainless Steel	9.9	17.8
ABS Acrylonitrile butadiene styrene	35.0	63.0
HDPE High density polyethylene	67.0	120.0
ПЭ Полиэтилен	83,0	150,0
ХПВХ Хлорированный поливинилхлорид	44,0	79.0
PVC Polyvinyl chloride	28.0	50.4

• in/in ^o F = 1200 in/100ft ^o F = 1.8 m/m ^o C

Внимание! Более высокие коэффициенты расширения пластиковых материалов делают пластиковые трубы чрезвычайно чувствительными к изменениям температуры. Всегда обращайте внимание на пластиковые трубы и трубки при изменении температуры.

• Скачать Диаграмма расширения температуры загрузки SI

• Скачать температура. ^или С по 60 ^или С .

   Расширение трубы можно рассчитать как

  dl = (50,4 10 ^-6 м/м ^o C) (6 м) ((60 ^O C) — (0 ^O C))

  = 0,018 M

  = 1,8 CM
