Расчет отопления в частном доме своими руками: калькулятор отопительной системы, простой подсчет своими руками

как правильно сделать расчет системы отопления частного дома, фото и видео

Содержание:

1. Выбор котла для отопления дома
2. Расчет тепловой мощности котла
3. Как рассчитать радиаторы
4. Делаем расчет трубопровода правильно

В данной статье будут рассмотрены основные принципы расчета отопительной системы частного дома. Этот вопрос постоянно актуален: нередко возникают ситуации, когда из-за неправильного расчета отопления система обеспечивает слишком сильный прогрев, что негативно сказывается на экономичности, или же генерирует слишком малое количество тепла, поэтому дом оказывается непрогретым. Именно расчет системы отопления позволяет предотвратить появление проблем и обеспечить здание тепловой энергией.

Как правильно рассчитать отопление? Для правильного расчета необходимо выделить элементы отопительной системы, которые непосредственным образом влияют на количество производимого и транспортируемого тепла (подробнее: «Как рассчитать Гкал на отопление — правильная формула расчета»).

В первую очередь рассчитывается мощность отопительного котла, причем расчеты необходимо делать с небольшим запасом. Далее осуществляется расчет количества отопительных приборов и их секций, если в выбранном типе приборов они присутствуют. Последний параметр, требующий расчета – диаметр трубопровода, который необходим для транспортировки теплоносителя по всей системе. Расчеты будут осуществляться именно по указанному порядку.

Выбор котла для отопления дома

Для расчета котла необходимо знать, какое топливо будет использоваться в данном случае. Практика показывает, что самым выгодным видом топлива на данный момент является магистральный газ, но эффективность таких устройств не самая высокая. Повысить КПД в таком случае можно за счет использования конденсационных котлов, в которых для отопления используется не только газ, но и продукты его сгорания. К тому же, запасы газа в природе не безграничны, и в ближайшем будущем его стоимость может существенно повыситься.

Если использование магистрального газа не представляется возможным, то можно выбрать вариант котла, питающегося дровами или углем. Твердотопливные котлы занимают вторую позицию по экономичности, но их необходимо постоянно обслуживать: большинство моделей требует регулярного протапливания. Отчасти проблему решает установка теплового аккумулятора.

Выбирая твердое топливо в качестве основного, необходимо помнить, что тепловая мощность угля выше теплоотдачи дров примерно на 10%.

Для отопления дома можно использовать и электроэнергию, но зачастую этот метод оказывается недостаточно экономичным, особенно в условиях сурового климата. Такие устройства обычно имеют хорошее соотношение между потребляемой энергией и теплоотдачей, но КПД этих систем может очень сильно снижаться при заморозках. Стоимость таких устройств довольно невелика, поэтому основным параметром при расчетах будет именно уровень потребления электроэнергии.

Расчет тепловой мощности котла

Чтобы рассчитать отопление в частном доме или квартире, можно воспользоваться нормативами. Основу для расчетов можно найти в СНиПе, где говорится, что для отопления 10 квадратных метров площади необходим один киловатт тепловой энергии. Расчет по такому принципу крайне прост, очень доступен, но отличается просто огромной погрешностью.

СНиП не учитывает полные габариты отапливаемых помещений в полной мере: при расчете тепловой мощности для комнаты высотой три метра данные будут совершенно иными, чем при расчете мощности котла для помещений, высота которых достигает четырех метров. К тому же, теплый воздух имеет обыкновение скапливаться вверху, и отопление, рассчитанное по СНиПу, окажется просто непригодным к использованию.

Важное влияние на расчеты оказывает и количество теплопотерь, которое повышается прямо пропорционально температуре за пределами дома и обратно пропорционально качеству теплоизоляции здания. В частных домах уровень потерь будет значительно выше, чем в многоэтажных домах: всему виной намного большая площадь, контактирующая с окружающей средой. Через двери и окна тоже «утекает» большое количество тепла.

Как рассчитать отопление в доме в таком случае? Для расчетов понадобится знать суммарный объем помещений, которые будут отапливаться, и количество элементов дома, которые будут давать повышенную утечку тепла. Чтобы отопить один кубический метр помещения, требуется 40 Ватт. Каждое окно увеличивает потребность на 100 Ватт, а каждая дверь – на 200 Ватт. Читайте также: «Расчет регистров из гладких труб для отопления».

При расчете отопления частных домов используется коэффициент 1,5, который необходим для компенсации потерь, возникающих из-за общности периметра здания с улицей. Для расчета угловых и торцевых квартир в многоэтажных домах используется коэффициент 1,2-1,3 (точное значение зависит от качества теплоизоляции).

Кроме того, нужно обязательно вводить в расчеты поправку на климатические условия. Например, в южных областях этот коэффициент может понижаться до 0,7, а в самых холодных краях может достигать 2.

Подсчет имеющихся данных с учетом указанных коэффициентов тоже не даст точных результатов. Почему это происходит, и как рассчитать систему отопления с максимальной точностью? Даже при таких расчетах не учитывается большое количество параметров, а известные цифры могут колебаться в очень широких пределах. Например, при отоплении зданий в теплых краях обычно требуется гораздо меньшая тепловая мощность, чем можно получить путем расчетов, и для отопления в этом случае очень часто применяются инверторные кондиционеры (прочитайте также: «Инверторное отопление дома, что и как работает»).

Как рассчитать радиаторы

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

При возведении отопительной системы очень важно подобрать необходимое количество приборов, рассеивающих тепло по помещениям. Как рассчитать отопление частного дома, чтобы количество радиаторов и их секций позволяло отапливать всю площадь?

Для расчетов будет использоваться тот же метод, который был описан выше: чтобы определить необходимое количество отопительных приборов, необходимо рассчитать тепловую мощность, которая необходима каждой комнате. Рассчитав необходимое зданию количество тепловой энергии и распределив эти данные по всем помещениям, можно приступать к выбору радиаторов.

Хорошие производители отопительных устройств снабжают свои изделия техническими паспортами, в которых находятся необходимые сведения. Но здесь есть один важный аспект: в паспорте указана температура, предполагающая разность температур радиатора и помещения, составляющую 70 градусов. Естественно, на практике эти параметры далеко не всегда совпадают. Читайте также: «Как рассчитать количество батарей».

Для обеспечения расчетными данными используются данные, которые находятся в паспорте или на сайте изготовителя. Дальнейшие расчеты проводятся точно так же, как и в случае с котлом, но здесь нужно учитывать не только тепловую мощность системы в целом, но и ее разброс по помещениям. В любом случае стоимость радиаторов довольно невелика, что позволяет без особых проблем приобрести их даже в том случае, когда в результате выполнения расчетов их количество вышло большим. При необходимости можно посмотреть на фото, где указаны сравнительные характеристики разных приборов радиаторного типа и методика их расчета для конкретной площади.

Делаем расчет трубопровода правильно

Как рассчитать отопление в частном доме, и какие трубы подойдут лучше всего? Трубы для отопительной системы всегда подбираются индивидуально, в зависимости от выбранного типа отопления, но есть определенные советы, которые актуальны применительно ко всем видам систем.

В системах с естественной циркуляцией обычно используются трубы с повышенным сечением – минимум ДУ32, а наиболее распространенные варианты находятся в пределах ДУ40-ДУ50. Это позволяет существенно снизить сопротивление теплоносителю при небольшом уклоне.

Для монтажа радиаторов, установленных при помощи отводов, используются трубы ДУ20. Очень распространенной ошибкой при выборе является путаница между диаметром сечения и внешним диаметром трубы (подробнее: «Оптимальный диаметр трубы для отопления частного дома»). Например, полипропиленовая труба ДУ32 обычно имеет наружный диаметр, составляющий около 40 мм.

Системы, оснащенные циркуляционным насосом, лучше оснащать трубами с внешним диаметром 25 мм, что позволяет отапливать здание, имеющее средние габариты. В случае с лучевой разводкой достаточно металлопластиковых или полиэтиленовых труб диаметров 16 мм.

Проведение самих вычислений опирается на возможность распространения тепловой мощности. Как показывает практика, самая подходящая скорость движения теплоносителя – 0,6 м/с, а максимальная составляет 1,5 м/с. Для определения подходящих труб нужно воспользоваться таблицей, в которой приведены соотношения диаметра труб и необходимой скорости потока. Округление значений всегда осуществляется в большую сторону. Такой метод подбора труб подходит только для отопительных систем с принудительной циркуляцией.

Заключение

В данной статье был дан ответ на вопрос, как рассчитать отопление в доме. Рассчитать отопление может каждый домовладелец. Соблюдая приведенные правила и рекомендации, можно без особых проблем обеспечить свое жилье необходимым уровнем тепла и комфорта.

Расчет системы отопления частного дома: формулы и примеры

Отопление частного дома – необходимый элемент комфортабельного жилья. Согласитесь, что к обустройству отопительного комплекса следует подходить внимательно, т.к. ошибки обойдутся недешево. Но вы никогда не занимались подобными вычислениями и не знаете как правильно их выполнять?

Мы поможем вам — в нашей статье подробно рассмотрим, как делается расчет системы отопления частного дома для эффективного восполнения потерь тепла в зимние месяцы.

Приведем конкретные примеры, дополнив материал статьи наглядными фото и полезными видеосоветами, а также актуальными таблицами с показателями и коэффициентами, необходимыми для вычислений.

Содержание статьи:

• Теплопотери частного дома
  • Расчет потерь тепла через стены
  • Учет влияния вентиляции частного дома
  • Затраты энергии на подготовку ГВС
• Расчет мощности отопительного котла
• Выбор радиаторов отопления
• Выводы и полезное видео по теме

Теплопотери частного дома

Здание теряет тепло из-за разности температур воздуха внутри и вне дома. Теплопотери тем выше, чем более значительна площадь ограждающих конструкций здания (окон, кровли, стен, фундамента).

Также связаны с материалами ограждающих конструкций и их размерами. К примеру, теплопотери тонких стен больше, чем толстых.

Галерея изображений

Фото из

Основной целью проведения расчета отопления является грамотный выбор нагревательного агрегата, способного возместить потери тепла в холодный период года

Для выбора оборудования необходимой мощности суммируются теплопотери через ограждающие строительные конструкции

В расчетах учитываются утечки тепла через неплотно прилегающие оконные створки и дверные полотна, а также энергию необходимую на обогрев поступающего снаружи воздуха

Для помещений с организованной механической вентиляцией, осуществляющей подмес свежей массы воздуха извне, учитывается необходимость затрат энергии на ее обогрев

Если планируется использование двухконтурного котла, как основного агрегата отопления и нагрева воды для системы ГВС, в вычислениях учитывается необходимая для этой задачи энергия

Грамотно выполненные расчеты в обязательном порядке учитывают тип топлива и его энергетическую эффективность

Все расчеты корректируются с ориентиром на метод устройства контуров отопления, при скрытой прокладке системы необходим учет нагрева строительных конструкций

При расчетах для открытых схема отопления, напрямую сообщающихся с атмосферой через незамкнутый расширительный бак, обязательно учитываются потери энергии при остывании теплоносителя

Система отопления частного дома с двумя агрегатами

Вариант отопления в бревенчатом доме

Поступление воздуха и утечки тепла через окна и двери

Система вентиляции с поставкой свежего воздуха

Схема устройства ГВС и отопления

Подбор котла по типу топлива

Варианты прокладки контуров отопления

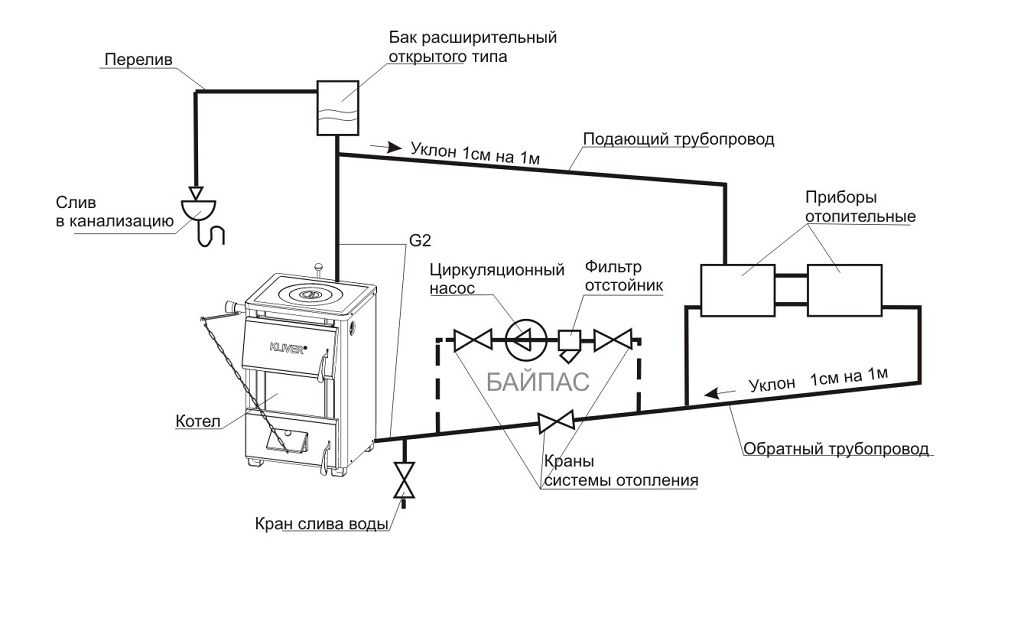

Открытый вариант отопления

Эффективный для частного дома обязательно учитывает материалы, использованные при постройке ограждающих конструкций.

Например, при равной толщине стены из дерева и кирпича проводят тепло с разной интенсивностью – теплопотери через деревянные конструкции идут медленнее. Одни материалы пропускают тепло лучше (металл, кирпич, бетон), другие хуже (дерево, минвата, пенополистирол).

Атмосфера внутри жилой постройки косвенно связана с внешней воздушной средой. Стены, проемы окон и дверей, крыша и фундамент зимой передают тепло из дома наружу, поставляя взамен холод. На них приходится 70-90% от общих теплопотерь коттеджа.

Стены, крыша, окна и двери — все пропускает тепло зимой наружу. Тепловизор наглядно покажет утечки тепла

Постоянная утечка тепловой энергии за отопительный сезон происходит также через вентиляцию и канализацию.

При расчете теплопотерь постройки ИЖС эти данные обычно не учитывают. Но включение в общий тепловой расчет дома потерь тепла через канализационную и вентиляционную системы – решение все же правильное.

Существенно снизить утечки тепла, проходящие через строительные конструкции, дверные/оконные проемы сможет грамотно устроенная система теплоизоляции

Выполнить расчёт автономного контура отопления загородного дома без оценки теплопотерь его ограждающих конструкций невозможно. Точнее, не получится , достаточную для обогрева коттеджа в самые лютые заморозки.

Анализ реального расхода тепловой энергии через стены позволит сравнить затраты на котловое оборудование и топливо с расходами на теплоизоляцию ограждающих конструкций.

Ведь чем более энергоэффективен дом, т.е. чем меньше тепловой энергии он теряет в зимние месяцы, тем меньше расходы на приобретение топлива.

Для грамотного расчета системы отопления потребуется распространенных строительных материалов.

Таблица значений коэффициента теплопроводности различных строительных материалов, наиболее часто применяемых при возведен

Расчет потерь тепла через стены

На примере условного двухэтажного коттеджа рассчитаем теплопотери через его стеновые конструкции.

Исходные данные:

• квадратная «коробка» с фасадными стенами шириной 12 м и высотой 7 м;
• в стенах 16 проемов, площадь каждого 2,5 м²;
• материал фасадных стен – полнотелый кирпич керамический;
• толщина стены – 2 кирпича.

Далее проведем вычисление группы показателей, из которых и складывается общее значение потерь тепла через стены.

Показатель сопротивления теплопередачи

Чтобы выяснить показатель сопротивления теплопередачи для фасадной стены, нужно разделить толщину стенового материала на его коэффициент теплопроводности.

Для ряда конструкционных материалов данные по коэффициенту теплопроводности представлены на изображениях выше и ниже.

Для точных расчетов потребуется коэффициент теплопроводности указанных в таблице теплоизоляционных материалов, применяемых в строительстве

Наша условная стена выстроена из керамического полнотелого кирпича, коэффициент теплопроводности которого – 0,56 Вт/м·^оС. Ее толщина с учетом кладки на ЦПР – 0,51 м. Разделив толщину стены на коэффициент теплопроводности кирпича, получаем сопротивление теплопередаче стены:

0,51 : 0,56 = 0,91 Вт/м^2×оС

Результат деления округляем до двух знаков после запятой, в более точных данных по сопротивлению теплопередачи потребности нет.

Площадь внешних стен

Поскольку примером выбрано квадратное здание, площадь его стен определяется умножением ширины на высоту одной стены, затем на число внешних стен:

12 · 7 · 4 = 336 м²

Итак, нам известна площадь фасадных стен. Но как же проемы окон и дверей, занимающие вместе 40 м2 (2,5·16=40 м²) фасадной стены, нужно ли их учитывать?

Действительно, как же корректно рассчитать без учета сопротивления теплопередачи оконных и дверных конструкций.

Коэффициент теплопроводности теплоизоляционных материалов, применяемых для утепления несущих стен

Если необходимо обсчитать теплопотери здания крупной площади или теплого дома (энергоэффективного) – да, учет коэффициентов теплопередачи оконных рам и входных дверей при расчете будет правильным.

Однако для малоэтажных построек ИЖС, возводимых из традиционных материалов, дверными и оконными проемами допустимо пренебречь. Т.е. не отнимать их площадь из общей площади фасадных стен.

Общие теплопотери стен

Выясняем потери тепла стены с ее одного квадратного метра при разнице температуры воздуха внутри и снаружи дома в один градус.

Для этого делим единицу на сопротивление теплопередачи стены, вычисленное ранее:

1 : 0,91 = 1,09 Вт/м²·^оС

Зная теплопотери с квадратного метра периметра внешних стен, можно определить потери тепла при определенных уличных температурах.

К примеру, если в помещениях коттеджа температура +20 ^оС, а на улице -17 ^оС, разница температур составит 20+17=37 ^оС. В такой ситуации общие теплопотери стен нашего условного дома будут:

0,91 · 336 · 37 = 11313 Вт,

Где: 0,91 — сопротивление теплопередачи квадратного метра стены; 336 — площадь фасадных стен; 37 — разница температур комнатной и уличной атмосферы.

Коэффициент теплопроводности теплоизоляционных материалов, применяемых для утепления пола/стен, для устройства сухой стяжки пола и выравнивания стен

Пересчитаем полученную величину теплопотерь в киловатт-часы, они удобнее для восприятия и последующих расчетов мощности отопительной системы.

Теплопотери стен в киловатт-часах

Вначале выясним, столько тепловой энергии уйдет через стены за один час при разнице температур в 37 ^оС.

Напоминаем, что расчет ведется для дома с конструкционными характеристиками, условно выбранными для демонстрационно-показательных вычислений:

11313 · 1 : 1000 = 11,313 кВт·ч,

Где: 11313 — величина теплопотерь, полученная ранее; 1 — час; 1000 — количество ватт в киловатте.

Коэффициент теплопроводности стройматериалов, применяемых для утепления стен и перекрытий

Для вычисления потерь тепла за сутки полученное значение теплопотерь за час умножаем на 24 часа:

11,313 · 24 = 271,512 кВт·ч

Для наглядности выясним потери тепловой энергии за полный отопительный сезон:

7 · 30 · 271,512 = 57017,52 кВт·ч,

Где: 7 — число месяцев в отопительном сезоне; 30 — количество дней в месяце; 271,512 — суточные теплопотери стен.

Итак, расчетные теплопотери дома с выбранными выше характеристиками ограждающих конструкций составят 57017,52 кВт·ч за семь месяцев отопительного сезона.

Учет влияния вентиляции частного дома

Расчет вентиляционных потерь тепла в отопительный сезон в качестве примера проведем для условного коттеджа квадратной формы, со стеной 12-ти метровой ширины и 7-ми метровой высоты.

Без учета мебели и внутренних стен внутренний объем атмосферы в этом здании составит:

12 · 12 · 7 = 1008 м³

При температуре воздуха +20 ^оС (норма в сезон отопления) его плотность равна 1,2047 кг/м³, а удельная теплоемкость 1,005 кДж/(кг·^оС).

Вычислим массу атмосферы в доме:

1008 · 1,2047 = 1214,34 кг,

Где: 1008 — объем домашней атмосферы; 1,2047 — плотность воздуха при t +20 ^оС .

Таблица со значением коэффициента теплопроводности материалов, которые могут потребоваться при проведении точных расчетов

Предположим пятикратную смену воздушного объема в помещениях дома. Отметим, что точная свежего воздуха зависит от числа жильцов коттеджа.

При средней разнице температур между домом и улицей в отопительный сезон, равной 27 ^оС (20 ^оС домашняя, -7 ^оС внешняя атмосфера) за сутки на обогрев приточного холодного воздуха понадобиться тепловой энергии:

5 · 27 · 1214,34 · 1,005 = 164755,58 кДж,

Где: 5 — число смен воздуха в помещениях; 27 — разница температур комнатной и уличной атмосферы; 1214,34 — плотность воздуха при t +20 ^оС; 1,005 — удельная теплоемкость воздуха.

Переведем килоджоули в киловатт-часы, поделив значение на количество килоджоулей в одном киловатт-часе (3600):

164755,58 : 3600 = 45,76 кВт·ч

Выяснив затраты тепловой энергии на обогрев воздуха в доме при пятикратной его замене через приточную вентиляцию, можно рассчитать «воздушные» теплопотери за семимесячный отопительный сезон:

7 · 30 · 45,76 = 9609,6 кВт·ч,

Где: 7 — число «отапливаемых» месяцев; 30 — среднее число дней в месяце; 45,76 — суточные затраты тепловой энергии на нагрев приточного воздуха.

Вентиляционные (инфильтрационные) энергозатраты неизбежны, поскольку обновление воздуха в помещениях коттеджа жизненно необходимо.

Потребности нагрева сменяемой воздушной атмосферы в доме требуется вычислять, суммировать с теплопотерями через ограждающие конструкции и учитывать при выборе отопительного котла. Есть еще один вид тепловых энергозатрат, последний – канализационные теплопотери.

Затраты энергии на подготовку ГВС

Если в теплые месяцы из крана в коттедж поступает холодная вода, то в отопительный сезон она – ледяная, с температурой не выше +5 ^оС. Купание, мытье посуды и стирка невозможны без нагрева воды.

Набираемая в бачок унитаза вода контактирует через стенки с домашней атмосферой, забирая немного тепла. Что происходит с водой, нагретой путем сжигания не бесплатного топлива и потраченной на бытовые нужды? Ее сливают в канализацию.

Двухконтурный котел с бойлером косвенного нагрева, используемый как для нагрева теплоносителя, так и для поставки горячей воды в сооруженный для нее контур

Рассмотрим на примере. Семья из трех человек, предположим, расходует 17 м³ воды ежемесячно. 1000 кг/м³ – плотность воды, а 4,183 кДж/кг·^оС – ее удельная теплоемкость.

Средняя температура нагрева воды, предназначенной для бытовых нужд, пусть будет +40 ^оС. Соответственно, разница средней температуры между поступающей в дом холодной водой (+5 ^оС) и нагретой в бойлере (+30 ^оС) получается 25 ^оС.

Для расчета канализационных теплопотерь считаем:

17 · 1000 · 25 · 4,183 = 1777775 кДж,

Где: 17 — месячный объем расхода воды; 1000 — плотность воды; 25 — разница температур холодной и нагретой воды; 4,183 — удельная теплоемкость воды;

Для пересчета килоджоулей в более понятные киловатт-часы:

1777775 : 3600 = 493,82 кВт·ч

Таким образом, за семимесячный период отопительного сезона в канализацию уходит тепловая энергия в объеме:

493,82 · 7 = 3456,74 кВт·ч

Расход тепловой энергии на нагрев воды для гигиенических нужд невелик, в сравнении с теплопотерями через стены и вентиляцию. Но это ведь тоже энергозатраты, нагружающие отопительный котел или бойлер и вызывающие расход топлива.

Расчет мощности отопительного котла

Котел в составе системы отопления предназначен для компенсации теплопотерь здания. А также, в случае или при оснащении котла бойлером косвенного нагрева, для согревания воды на гигиенические нужды.

Вычислив суточные потери тепла и расход теплой воды «на канализацию», можно точно определить необходимую мощность котла для коттеджа определенной площади и характеристик ограждающих конструкций.

Одноконтурный котел производит только нагрев теплоносителя для отопительной системы

Для определения мощности котла отопления необходимо рассчитать затраты тепловой энергии дома через фасадные стены и на нагрев сменяемой воздушной атмосферы внутренних помещений.

Требуются данные по теплопотерям в киловатт-часах за сутки – в случае условного дома, обсчитанного в качестве примера, это:

271,512 + 45,76 = 317,272 кВт·ч,

Где: 271,512 — суточные потери тепла внешними стенами; 45,76 — суточные теплопотери на нагрев приточного воздуха.

Соответственно, необходимая отопительная мощность котла будет:

317,272 : 24 (часа) = 13,22 кВт

Однако такой котел окажется под постоянно высокой нагрузкой, снижающей его срок службы. И в особенно морозные дни расчетной мощности котла будет недостаточно, поскольку при высоком перепаде температур между комнатной и уличной атмосферами резко возрастут теплопотери здания.

Поэтому по усредненному расчету затрат тепловой энергии не стоит — он с сильными морозами может и не справиться.

Рациональным будет увеличить требуемую мощность котлового оборудования на 20%:

13,22 · 0,2 + 13,22 = 15,86 кВт

Для вычисления требуемой мощности второго контура котла, греющего воду для мытья посуды, купания и т.п., нужно разделить месячное потребление тепла «канализационных» теплопотерь на число дней в месяце и на 24 часа:

493,82 : 30 : 24 = 0,68 кВт

По итогам расчетов оптимальная мощность котла для коттеджа-примера равна 15,86 кВт для отопительного контура и 0,68 кВт для нагревательного контура.

Выбор радиаторов отопления

Традиционно рекомендовано выбирать по площади отапливаемой комнаты, причем с 15-20% завышением мощностных потребностей на всякий случай.

На примере рассмотрим, насколько корректна методика выбора радиатора «10 м2 площади – 1,2 кВт».

Тепловая мощность радиаторов зависит от способа их подключения, что необходимо учитывать при проведении расчетов системы отопления

Исходные данные: угловая комната на первом уровне двухэтажного дома ИЖС; внешняя стена из двухрядной кладки керамического кирпича; ширина комнаты 3 м, длина 4 м, высота потолка 3 м.

По упрощенной схеме выбора предлагается рассчитать площадь помещения, считаем:

3 (ширина) · 4 (длина) = 12 м²

Т.е. необходимая мощность радиатора отопления с 20% надбавкой получается 14,4 кВт. А теперь посчитаем мощностные параметры отопительного радиатора на основании теплопотерь комнаты.

Фактически площадь комнаты влияет на потери тепловой энергии меньше, чем площадь ее стен, выходящих одной стороной наружу здания (фасадных).

Поэтому считать будем именно площадь «уличных» стен, имеющихся в комнате:

3 (ширина) · 3 (высота) + 4 (длина) · 3 (высота) = 21 м²

Зная площадь стен, передающих тепло «на улицу», рассчитаем теплопотери при разнице комнатной и уличной температуры в 30^о (в доме +18 ^оС, снаружи -12 ^оС), причем сразу в киловатт-часах:

0,91 · 21 · 30 : 1000 = 0,57 кВт,

Где: 0,91 — сопротивление теплопередачи м2 комнатных стен, выходящих «на улицу»; 21 — площадь «уличных» стен; 30 — разница температур внутри и снаружи дома; 1000 — число ватт в киловатте.

Согласно строительным стандартам приборы отопления располагают в местах максимальных теплопотерь. Например, радиаторы устанавливаются под оконными проемами, тепловые пушки — над входом в дом. В угловых комнатах батареи устанавливаются на глухие стены, подверженные максимальному воздействию ветров

Выходит, что для компенсации потерь тепла через фасадные стены данной конструкции, при 30^о разнице температур в доме и на улице достаточно отопления мощностью 0,57 кВт·ч. Увеличим необходимую мощность на 20, даже на 30% — получаем 0,74 кВт·ч.

Таким образом, реальные мощностные потребности отопления могут быть значительно ниже, чем торговая схема «1,2 кВт на квадратный метр площади помещения».

Причем корректное вычисление необходимых мощностей отопительных радиаторов позволит сократить объем , что уменьшит нагрузку на котел и расходы на топливо.

Выводы и полезное видео по теме

Куда уходит тепло из дома – ответы предоставляет наглядный видеоролик:

В видеоролике рассмотрен порядок расчета теплопотерь дома через ограждающие конструкции. Зная потери тепла, получится точно рассчитать мощности отопительной системы:

Подробное видео о принципах подбора мощностных характеристик котла отопления смотрите ниже:

Выработка тепла ежегодно дорожает – растут цены на топливо. А тепла постоянно не хватает. Относиться безразлично к энергозатратам коттеджа нельзя — это совершенно невыгодно.

С одной стороны каждый новый сезон отопления обходится домовладельцу дороже и дороже. С другой стороны утепление стен, фундамента и кровли загородного стоит хороших денег. Однако чем меньше тепла уйдет из здания, тем дешевле будет его отапливать.

Сохранение тепла в помещениях дома – основная задача отопительной системы в зимние месяцы. Выбор мощности отопительного котла зависит от состояния дома и от качества утепления его ограждающих конструкций. Принцип «киловатт на 10 квадратов площади» работает в коттедже среднего состояния фасадов, кровли и фундамента.

Вы самостоятельно рассчитывали систему отопления для своего дома? Или заметили несоответствие вычислений, приведенных в статье? Поделитесь своим практическим опытом или объемом теоретических знаний, оставив комментарий в блоке под этой статьей.

Как рассчитать теплопотери в доме [Формула теплопотерь]

Перед тем, как выбрать конкретную систему теплого пола для своего дома, необходимо провести энергоаудит. Это отличный способ точно определить области, в которых происходит потеря тепла, и получить профессиональные рекомендации по наиболее эффективному способу ее устранения.

Чтобы выбрать правильную систему, вам необходимо знать, сколько БТЕ (британских тепловых единиц) требуется для замены тепла, уходящего из вашего дома через стены и другие поверхности. Он определяется путем расчета тепловой нагрузки, который состоит из расчета поверхностных тепловых потерь и тепловых потерь из-за инфильтрации воздуха.

Эта статья будет служить нетехническим руководством к тому, что происходит во время энергоаудита и как производятся расчеты.

Для заключительного аудита рекомендуется пригласить подрядчика или системного разработчика, однако вы можете подготовиться к энергоаудиту, загерметизировав очевидные утечки вокруг окон и дверей и выяснив места, где требуется теплоизоляция.

6 шагов для расчета теплопотерь

1. Определение расчетной температуры

Первым шагом является определение разницы между идеальной температурой внутри вашего дома и средней температурой, ниже которой в вашем географическом регионе никогда не бывает зимой. Результат этого расчета будет называться Дельта Т. Если расчетная температура внутри вашего дома составляет около 68 градусов, а средняя зимняя температура снаружи равна 40, то Дельта Т = 28 градусов, что является разницей между ними.

2. Вычислите площадь поверхности

Площадь поверхности или площадь стены дома будет равна общей длине наружных стен x высоте этих стен минус квадратные метры дверей и окон в этой стене. Потери тепла через двери и окна следует рассчитывать отдельно. Если длина вашей внешней стены составляет 25 футов, а высота стены — 8 футов, то площадь поверхности будет 25 футов x 8 футов = 200 квадратных футов. Если бы в стенах было 36 квадратных футов окон и дверей, расчет площади поверхности был бы 200 — 36 = 164 квадратных фута.

3. Рассчитайте R-значение и U-значение

R-значение стены будет основано на изоляции в стене. Неизолированная жилая стена 2 × 4 будет иметь значение R 4, в то время как та же стена с изоляцией, одобренной нормами, будет иметь значение R 14,3. Чтобы получить значение U, разделите значение R на 1. Значение U в этом примере будет равно 0,07.

4. Расчет поверхностных тепловых потерь

Тепловые потери в стене измеряются в БТЕ и формула представляет собой значение U x площадь стены x дельта Т. В нашем примере это будет: 0,07 x 164 x 28 = 321,44 БТЕ·ч. (Британские тепловые единицы в час). Это количество тепла, которое уходит через наружные стены в зависимости от количества изоляции в них. Другой расчет внутренней поверхности предназначен для потолка. Типовой изоляцией потолка будет R-19.который имеет значение U 0,53. Это приводит к потере 5 565 БТЕ в час.

Чтобы рассчитать потери тепла окнами и дверями, вам нужно будет подставить их значения U в эту формулу и прибавить к сумме. Например, дверь из цельного дерева со значением R, равным 4, будет иметь значение U, равное 0,25. Формула будет выглядеть так: 0,25 x 21 (3’x7’) x 28 = 147 потерь БТЕ в час через одну дверь. Окно размером 3×5 футов со значением U 0,65 будет терять 273 БТЕ в час.

5. Расчет тепловых потерь при инфильтрации воздуха

Тепловые потери при инфильтрации воздуха – это неконтролируемые потери тепла через швы в конструкции и щели вокруг дверей и окон. На эту цифру влияют ветер и перепады давления между внешней и внутренней частью дома, которые заставляют воздух перемещаться внутри дома, тем самым вызывая потери тепла, когда этот воздух выходит из комнаты. Формула: Объем помещения x Дельта T x Обмен воздуха в час x 0,018. В нашем примере мы предположим, что высота комнаты составляет 25 x 15 x 8 футов. Это дает нам объем комнаты 3000 кубических футов. Подставляя это в формулу, мы видим: 3000 x 28 x 4 x 0,018 = 6048 BTUH.

6. Расчет суммарных теплопотерь

Суммарные теплопотери стен определяются суммированием теплопотерь стен, окон, дверей и потолка: (стены) 321,44 + (окно) 273 + (дверь) 147 + (потолок) 5565 = (Общие тепловые потери стены) 6 306,44 БТЕ·ч.

Общие потери тепла получаются путем прибавления к этой цифре потерь тепла при инфильтрации воздуха:

6 306,44 + 6 048 = 12 354,44 БТЕ в час потерь, которые должны быть обеспечены системой отопления для поддержания внутренней температуры 68 градусов.

Всегда работайте с опытным специалистом

Компании, специализирующиеся на энергетическом моделировании или энергетическом аудите, имеют опытных технических специалистов, которые используют новейшие технологии для выявления точек потери тепла, а также проникновения воздуха и влаги. Выявление этих областей часто невозможно с помощью визуального осмотра, поскольку они скрыты под полом, за стенами и над потолком. Именно поэтому настоятельно рекомендуется обратиться в профессиональную компанию для проведения проверки.

Используйте теплый пол для эффективного обогрева дома

Ничто так не удобно, как теплый пол, касающийся холодных ног зимой, а электрический теплый пол является идеальной системой для дополнительного обогрева помещения или всего дома. Системы подогрева пола нагреваются за считанные минуты, а не часы, что экономит ваши деньги и энергию. Наши системы одобрены UL и обеспечивают мягкий, равномерный нагрев поверхности пола, предотвращая появление горячих и холодных точек в помещении и оставляя температуру воздуха ниже, чем при других традиционных методах обогрева.

Свяжитесь с нами сегодня, чтобы получить бесплатное предложение, и позвольте нам помочь вам решить ваши проблемы с потерями тепла с помощью электрического обогрева пола.

Cool Calc Руководство J Программное обеспечение | Создайте бесплатную учетную запись

Cool Calc Manual J Software | Создать бесплатную учетную запись | Всего $3/отчет

• андроид

Последняя версия Cool Calc Manual J отличается простотой. Мы объединили несколько экранов и улучшили возможности отслеживания карт. Теперь пользователи проходят весь процесс от начала до конца, поэтому даже пользователи с небольшим опытом могут успешно выполнить расчет нагрузки.

Теперь вы можете за считанные минуты определить потребности дома в отоплении и охлаждении прямо с вашего мобильного устройства без предварительных затрат. Создайте бесплатную учетную запись и начните использовать наш обновленный инструмент уже сегодня!

• flash_on Сверхбыстрый
• insert_emoticon Удобный для пользователя
• телефонная ссылка Адаптивный пользовательский интерфейс

Cool Calc — самое передовое программное обеспечение для расчета нагрузки. Ознакомьтесь с новыми функциями, включенными в нашу последнюю версию программного обеспечения.

play_circle_filled

Как это работает

Теперь производители, дистрибьюторы или другие программные решения могут интегрировать Cool Calc непосредственно на свой веб-сайт или в приложение с помощью нескольких строк кода. Нажмите здесь, чтобы просмотреть нашу документацию по API и получить учетные данные для разработки.

У вас большая компания? Наша последняя версия позволяет вам приглашать неограниченное количество членов команды присоединиться к вашей учетной записи.

Версия 3.0 была переработана с учетом подхода «сначала мобильные». Теперь проще, чем когда-либо, выполнить расчет нагрузки прямо с вашего мобильного устройства.

клавиатура_стрелка_влево

клавиатура_стрелка_вправо

Стандартная учетная запись Cool Calc не требует предоплаты или ежемесячной абонентской платы, и мы не просим кредитную карту для регистрации. После создания учетной записи вы сможете выполнять неограниченные расчеты нагрузки и бесплатно просматривать сводку их результатов. Если впоследствии вам потребуется распечатать или загрузить официальный отчет ACCA Manual J, вы можете приобрести один из наших пакетов для загрузки отчетов.

Баллы за отчет необходимы только в том случае, если вы хотите загрузить официальный отчет, одобренный ACCA (1 балл = 1 отчет). Кредиты на отчеты никогда не истекают, и вы можете вносить неограниченное количество изменений в систему и повторно создавать отчеты, не потребляя дополнительных кредитов. Щелкните здесь, чтобы просмотреть образец отчета.

Ниже вы найдете ответы на часто задаваемые вопросы о нашем программном обеспечении. Чтобы получить полный список вопросов, посетите наш сайт поддержки.

Взимается ли плата за Cool Calc?

клавиатура_стрелка_вверх

Создание учетной записи на CoolCalc совершенно бесплатно. С вашей бесплатной учетной записью CoolCalc вы можете выполнить любое количество расчетов нагрузки и спроектировать идеальную систему ОВКВ для своих клиентов. Если вам требуются отчеты Manual J версии 8, одобренные ACCA, мы предлагаем удобные пакеты для загрузки на любой бюджет

Как мне скачать вашу программу?

клавиатура_стрелка_вниз

Cool Calc Manual J — это веб-решение, к которому можно получить доступ с любого устройства, подключенного к Интернету. На физический компьютер скачивать нечего. Он работает на всех операционных системах, включая Windows, Mac OS, Android, iPhone и т. д.

Вы предлагаете обучение или техническую поддержку?

клавиатура_стрелка_вниз

Мы стремимся создавать интуитивно понятное программное обеспечение, которое требует минимального обучения. У нас есть подробное руководство пользователя и видеотека, которые помогут ответить на распространенные вопросы. Если вам требуется дополнительная поддержка, мы предлагаем неограниченную бесплатную техническую поддержку через нашу онлайн-систему тикетов.

Cool Calc разработан таким образом, что он может извлекать домашнюю информацию и данные измерений практически из любого источника. Если у вас есть классный API, который вы хотели бы видеть интегрированным, свяжитесь с нами сегодня.

Расширьте функциональность Cool Calc с помощью нашего Connector Exchange. Найдите сторонние приложения, которые интегрируются с нашим программным обеспечением

• Доступно

Карты Google

БЕСПЛАТНО

Используйте Google Maps, чтобы отследить существующие дома за считанные секунды. Идеально подходит для расчетов блочной нагрузки. Мгновенное получение областей стен, потолка и пола, а также экспозиций.

подробнее

• В наличии

LennoxPros

БЕСПЛАТНО

Дилеры Lennox могут получить бесплатный доступ к Cool Calc через свою учетную запись LennoxPros. Отчеты также можно привязать к проектам, созданным с помощью конструктора предложений Lennox.

подробнее

• В наличии

Пользовательские коннекторы

Свяжитесь с нами

У вас есть приложение, которое вы хотели бы соединить с Cool Calc? Свяжитесь с нами сегодня для получения информации о нашем API и схеме импорта.
