Подключение батарей отопления в частном доме своими руками: схемы, фото, видео

Основной функцией любой отопительной системы  является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Отопление в доме работает одновременно в двух направлениях:

  • Прогрев помещения,
  • Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Видео 1 Руководство по подключению батарей отопления

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

  • Между стеной и батареей – от трех до пяти  сантиметров.
  • Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует  располагать полностью под подоконником — если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется  поставить экран, распределяющий теплый воздух.

В  коттеджах  или домах наиболее часто батареи размещаются в двух вариантах  – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

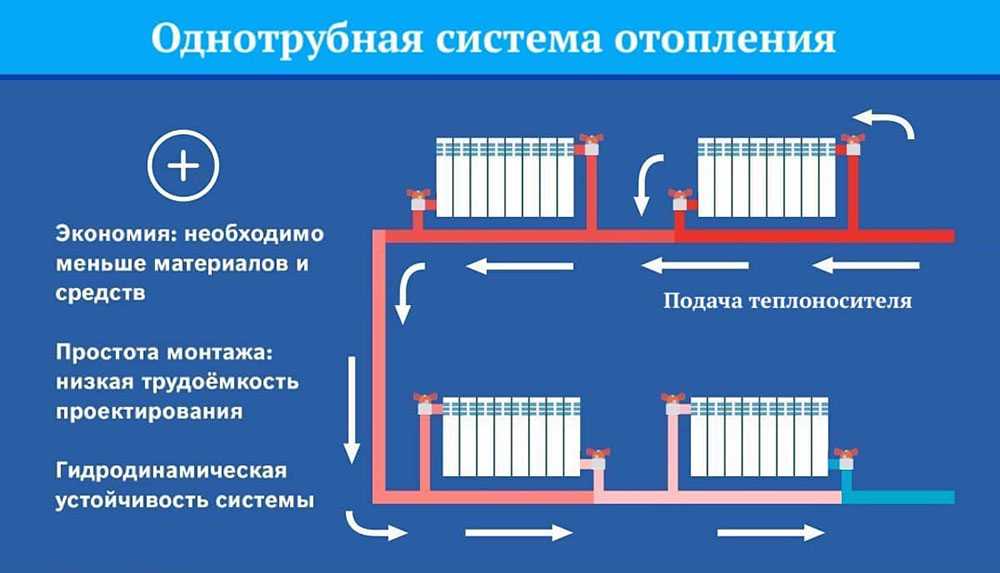

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и  радиатора в самой дальней комнате.

Видео 2 Однотрубная система радиаторного отопления

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях,  ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Видео 3 Как подключить радиатор к двухтрубной системе отопления

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Монтаж системы отопления «под ключ»

Система отопления предполагает, что теплопотери сводятся к минимуму, а отдача тепла остается максимальной. Также нужно учитывать и количество затрачиваемых материалов, модель котла и тип батарей при проектировании системы. Чтобы самому выполнить такой проект, необязательно иметь соответствующую подготовку, достаточно знать некоторые правила, выполняя которые вы успешно сможете подготовить и выполнить монтаж отопления в частном доме своими руками.

Прежде чем покупать материалы и готовиться к работе, сначала определитесь, какой тип системы отопления будете использовать, выберите подходящий для нее котел и радиаторы. После необходимо составить проект и лишь потом переходить к приобретению материалов и монтажу.

ВАЖНО! В данной статье рассматривается система водяного отопления, в которую входят котел, трубы и радиаторы. Такая конструкция наиболее простая, надежная и менее затратная в эксплуатации. Система действует так: вода нагревается в котле, по трубам поступает в радиаторы, последние отдают полученное тепло в помещение. Остывшая жидкость по трубам (обратке) поступает снова в котел, и процесс повторяется.

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

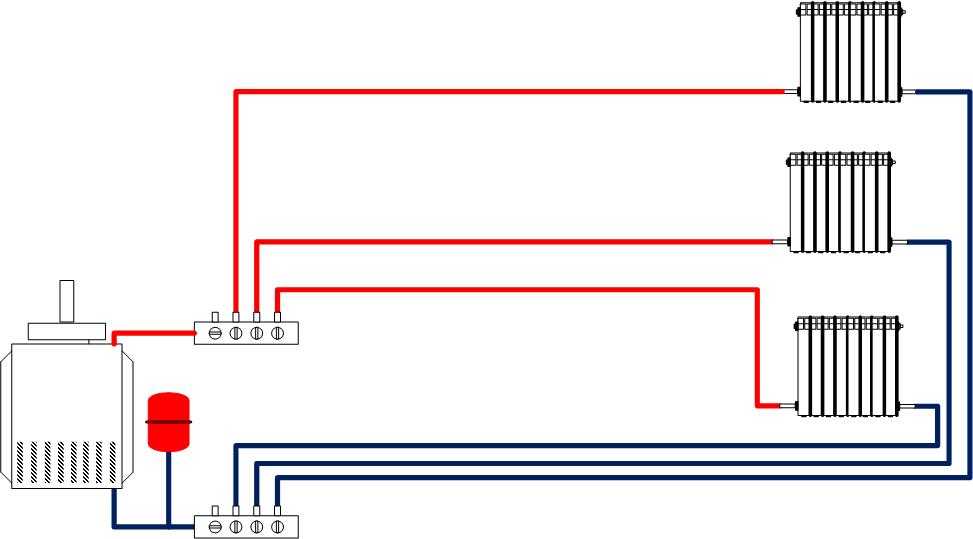

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

Монтаж системы отопления

Описание монтажных работ мы начнем с установки и обвязки котла. В соответствии с правилами агрегаты, чья мощность не превышает 60 кВт, могут устанавливаться в помещении кухни. Более мощные теплогенераторы должны располагаться в котельной. При этом для источников тепла, сжигающих разные виды топлива и имеющих открытую камеру сгорания, нужно обеспечить хороший приток воздуха. Также требуется устройство дымохода для отвода продуктов горения.

Для естественного движения воды монтаж котла рекомендуется выполнять таким образом, чтобы его патрубок обратки находился ниже уровня радиаторов первого этажа.

Место, где будет находиться теплогенератор, необходимо выбирать с учетом минимально допустимых расстояний до стен или другого оборудования. Обычно эти промежутки указаны в руководстве, прилагаемом к изделию. Если этих данных нет, то придерживаемся таких правил:

  • ширина прохода с лицевой стороны котла – 1 м;
  • если не нужно обслуживать агрегат сбоку или сзади, то оставляем промежуток 0.7 м, в противном случае – 1.5 м;
  • расстояние до ближайшего оборудования – 0.7 м;
  • при размещении двух котлов рядом между ними выдерживается проход 1 м, друг напротив друга – 2 м.

Примечание. При монтаже настенных источников тепла боковые проходы не нужны, надо соблюсти только просвет спереди агрегата для удобства обслуживания.

Подключение котла

Следует отметить, что обвязка газовых, дизельных и электрических теплогенераторов практически одинакова. Тут надо учитывать, что подавляющее большинство настенных котлов оборудовано встроенным циркуляционным насосом, а многие модели – и расширительным баком. Для начала рассмотрим схему подключения простого газового или дизельного агрегата:

На рисунке изображена схема закрытой системы с мембранным расширительным баком и принудительной циркуляцией. Этот способ обвязки встречается наиболее часто. Насос с байпасной линией и грязевиком находится на обратной магистрали, там же стоит расширительная емкость. Давление контролируется с помощью манометров, удаление воздуха из котлового контура происходит через автоматический воздухоотводчик.

Примечание.  Обвязка электрического котла, не укомплектованного насосом, осуществляется по такому же принципу.

Когда теплогенератор снабжен собственным насосом, а также контуром для подогрева воды на нужды ГВС, разводка труб и монтаж элементов выглядит следующим образом:

Здесь показан настенный котел с принудительным нагнетанием воздуха в закрытую камеру сгорания. Для удаления дымовых газов служит двустенный коаксиальный газоход, выведенный на улицу горизонтально сквозь стену. Если топка агрегата – открытая, то нужен традиционный дымоход с хорошей естественной тягой. Как правильно установить дымоходную трубу из сэндвич – модулей, изображено на рисунке:

В загородных домах большой площади нередко приходится состыковывать котел с несколькими контурами отопления – радиаторным, теплыми полами и бойлером косвенного нагрева для нужд ГВС. В такой ситуации оптимальным решением будет задействовать гидравлический разделитель. Он позволит организовать независимую циркуляцию теплоносителя в котловом контуре и одновременно послужит распределительной гребенкой для остальных ветвей. Тогда принципиальная схема отопления двухэтажного дома будет иметь такой вид:

По этой схеме на каждом контуре отопления предусмотрен собственный насос, благодаря чему он работает независимо от остальных. Поскольку к теплым полам следует подавать теплоноситель с температурой не более 45 °С, на этих ветвях задействованы трехходовые клапаны. Они подмешивают горячую воду из основной магистрали тогда, когда снижается температура теплоносителя в контурах теплых полов.

С теплогенераторами на твердом топливе дело обстоит сложнее. Их обвязка должна учитывать 2 момента:

  • возможный перегрев из-за инертности агрегата, дрова никак не удастся потушить быстро;
  • образование конденсата при поступлении в котоловой бак холодной воды из сети.

Чтобы избежать перегрева и возможного закипания, циркуляционный насос всегда ставится на обратке, а на подаче сразу за теплогенератором должна стоять группа безопасности. Она состоит из трех элементов: манометра, автоматического воздухоотводчика и предохранительного клапана. Наличие последнего имеет решающее значение, именно клапан сбросит лишнее давление при перегреве теплоносителя. Если вы решили организовать отопление дома дровами, то нижеприведенная схема обвязки обязательна для исполнения:

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Электрическая система отопления. Электроотопление частного дома своими руками

Для организации индивидуального электроотопления можно использовать самые разнообразные приспособления и приспособления. Предлагаем вам обзор общих преимуществ электрических систем, а также самую важную информацию о доступных вариантах электрического отопления. Изучив предоставленную информацию, вы сможете выбрать наиболее подходящие для вас устройства и организовать максимально эффективное и выгодное отопление.

Чтобы понять все преимущества электрического отопления, нужно сравнить его с другими. существующие варианты отопления частного дома. Например, что нужно сделать, чтобы установить систему газового отопления? Как минимум, потратить довольно серьезную сумму на покупку необходимых агрегатов и выделить несколько недель на обход различных инстанций и получение необходимых разрешений.

Электрическое отопление не требует предварительных разрешений. Вам достаточно купить оборудование, установить его самостоятельно или с помощью монтажников и подключить к сети. Вся работа занимает день, редко два.


При любых обстоятельствах на покупку и настройку электроотопления вы потратите меньше денег, чем на обустройство котельной, прокладку газопроводов и покупку котла.

Электронагреватели не требуют отдельной котельной. Теплые полы, конвекторы, тепловентиляторы, инфракрасные обогреватели – все это устанавливается в удобном месте, размещается под стяжкой пола или вешается на стены.


Газовое отопление потенциально опасно. При неправильном подключении и эксплуатации котел может отравить жителей дома или даже взорваться. Электрические обогреватели полностью безопасны, нужно лишь соблюдать элементарные меры предосторожности.

Электрические установки намного надежнее, чем системы централизованного теплоснабжения. Отказавшись от центрального отопления, хозяин дома освобождает себя от не самого выгодного и удобного сотрудничества с коммунальщиками.



Электрическое отопление не заставляет своего владельца выделять отдельное место для хранения топлива и постоянно думать о необходимости регулярного пополнения запасов топлива

Особого внимания заслуживает вопрос об экономической выгоде отопления дома электричеством внимание. Раньше считалось, что электроотопление – самый дорогой вариант индивидуального отопления. И это утверждение было абсолютно правильным. Сегодня ситуация резко изменилась.

  1. Во-первых, владелец дома может установить многотарифный счетчик. В большинстве регионов страны электроэнергия днем ​​и ночью начисляется по-разному. Благодаря этому счетчику можно значительно сократить расходы на отопление.
  2. Во-вторых, система может быть оснащена аккумуляторами тепла. Такие устройства подключаются к сети ночью, когда электроэнергия максимально дешевая. При подключении к сети внутренние элементы таких накопителей, изготовленные из высокотехнологичного магнезита, аккумулируют тепло, а после отключения от сети отдают накопленную электроэнергию в дом.

Компактный датчик отвечает за корректную работу привода. Он также помогает регулировать температуру в помещениях и позволяет поддерживать комфортный микроклимат. Диски абсолютно безопасны и продаются по сравнительно низким ценам. доступная стоимость. Конечно, на установку системы отопления придется потратить больше денег, но все затраты окупятся очень быстро, т.к. рассмотренные устройства позволяют снизить затраты на электроэнергию до 5-7 раз.


Наиболее популярным вариантом электрообогрева являются специальные инфракрасные установки. Такие устройства работают по особому принципу, выгодно отличающемуся от работы других существующих систем отопления.

Если классическое отопление, вне зависимости от того, что именно оно использует в качестве топлива, сначала нагревает воздух, а затем отдает температуру окружающим предметам и людям, то инфракрасный обогреватель сразу отдает тепло предметам, находящимся в зоне его действия.


Существуют стационарные обогреватели и специальные инфракрасные пленки, которые удобно закреплять в любом нужном месте.

Процедура установки такого отопления предельно проста.


Первый шаг. Распакуйте инфракрасный обогреватель.

Второй шаг. Внимательно прочитайте инструкции производителя.

Третий шаг. Установите обогреватель в желаемом месте, если это стационарная модель, или закрепите пленку на выбранной поверхности, если это пленочный обогреватель. При монтаже руководствуйтесь рекомендациями по технике безопасности, приведенными в инструкции к выбранному оборудованию.

Пленки обычно имеют клейкую обратную сторону, что позволяет фиксировать их без особых усилий. В противном случае обратитесь к инструкциям производителя за рекомендациями по монтажу.

Четвертый шаг. Подключить оборудование к сети.


Самый популярный вариант электроотопления частного дома основан на использовании системы теплого пола. Такое отопление можно устроить в любой комнате дома, даже в ванной.


При желании можно выбрать «умную» модель электрического теплого пола. Специальные датчики и другие средства автоматизации позволят системе определять температуру в помещении и самостоятельно изменять мощность для обеспечения максимально комфортных условий. Монтаж такого отопления осуществляется в несколько этапов.


Первый этап. Тщательно очистить и выровнять основание бетонной стяжкой.

Второй этап. На высохшее основание уложить теплоизоляционный и гидроизоляционный материал.

Третий этап. Установить теплый пол. Есть несколько модификаций. Инструкция к выбранной вами системе предоставит оптимальную схему укладки.

Четвертый этап. Установите термостат и другие сопутствующие элементы, а затем подключите теплый пол к упомянутой электронике. Рекомендации по размещению всех механизмов, а также их соединению друг с другом производители дают в инструкциях к своей продукции.

Пятый этап. Залейте бетонную стяжку и подождите, пока она высохнет.

Шестой этап. На высохшую стяжку уложить выбранное финишное покрытие.


Не менее популярными агрегатами для электроотопления частного дома являются конвекторы с их многочисленными модификациями в виде тепловых завес, «пушек» и тепловентиляторов.

Тепловые завесы в жилых помещениях не применяются. Их обычно размещают над дверными проемами. При открытии двери воздушная завеса автоматически включается и не пропускает холодный воздух в помещение.

Для установки достаточно закрепить устройство над дверным проемом и подключить его к сети. В зависимости от особенностей конкретной конструкции порядок ее подключения может иметь индивидуальные особенности. Поэтому обязательно внимательно изучите инструкцию к купленной вами воздушной завесе.

В частных домах также используются очень редко, за исключением обогрева подвалов. Работают они по предельно простому принципу: агрегат подключается к сети, встроенный вентилятор начинает нагнетать воздух, который проходит через встроенный нагревательный элемент и равномерно прогревает окружающее пространство. Никаких особых мероприятий по установке не требуется, все сводится к подключению агрегата к сети.


Электронагреватели обычно используются в качестве дополнительных источников тепла. В помещениях небольшой площади их можно использовать как единственный и основной обогрев. Встроенный регулятор позволяет легко установить нужную мощность вентилятора и обеспечить комфортный микроклимат в помещении.

Современные модели лишены главного недостатка своих предшественников — тепловентиляторы больше не сушат воздух. Дополнительным преимуществом таких обогревателей является простота подключения и использования – устройство просто размещается в удобном месте, подключается к сети и настраивается на необходимую мощность.

Отличным вариантом устройства электрообогрева является использование электрических масляных обогревателей. Они имеют привлекательный дизайн и идеально вписываются в окружающую среду. Обычно такие обогреватели монтируются под оконным проемом вместо штатной батареи или размещаются сбоку от дверного проема.


Установка чрезвычайно проста.

Первый этап. Сделайте отметки для установки креплений. На корпусе масляного обогревателя есть специальные элементы, с помощью которых он будет подвешиваться на креплениях. Поместите корпус отопителя на место установки и отметьте эти выступы.

Вторая фаза. Просверлите отверстия в стене по разметке.

Третий этап. Закрепите крепеж в подготовленных отверстиях. Обычно крючки для подвешивания обогревателей устанавливаются на заводе. В противном случае вам придется приобрести эти продукты в хозяйственном магазине.

Четвертый этап. Подключить электромасляный обогреватель к сети и установить нужный режим работы. Современные модели могут быть оснащены датчиками, благодаря которым мощность нагрева будет устанавливаться автоматически. Если ваша модель также может работать в связке с такими датчиками, установите их в соответствии с инструкциями производителя.

Электрокамины становятся не только эффективным источником отопления, но и отличным дизайнерским решением. Есть модели, работающие в постоянном режиме и «умные» модификации. Последние снабжены специальными датчиками, способными реагировать на изменение температуры в помещении и выравнивать ее до комфортного уровня.


Монтаж электрокаминов выполняется так же, как и монтаж ранее рассмотренных электромасляных обогревателей.

Электрокамины бывают нескольких видов, а именно:

  • классические модели. Конструкция таких агрегатов максимально похожа на конструкцию традиционных «дровяных» каминов. Отделка таких устройств обычно выполняется с использованием дерева, камня и других природных материалов;
  • единиц эконом. Бюджетный вариант с минимумом настроек и функций. Обычно они имеют небольшой радиус нагрева и подходят для использования в небольших помещениях;
  • устройств в современном стиле. Изготовлен из дорогих и качественных металлов. Камины в стиле хай-тек оснащены функциональной автоматикой. Прекрасно вписываются в интерьер и способствуют созданию максимально комфортного микроклимата;
  • вставки. Предназначен больше для украшения помещений, а не для обогрева. Хотя с функцией обогрева они справляются неплохо. Обычно встраивается в стены из гипсокартона. Готовая конструкция выглядит эффектно, стильно и презентабельно.

Выводы по электроотоплению

Таким образом, на сегодняшний день заявления о дороговизне электроотопления совершенно перестали быть актуальными. Этому есть несколько убедительных доказательств:

  • электронагреватели имеют компактные размеры. Их работа не требует прокладки дополнительных трубопроводов, обустройства котельных, организации мест для хранения топлива и т. д.;
  • электрообогрев
  • можно установить и настроить самостоятельно, без привлечения сторонних специалистов и дополнительных затрат;
  • рабочих электрических систем могут быть полностью автоматизированы;
  • Обогреватели
  • не шумят и не выделяют вредных для человека веществ при работе.

Таким образом, с помощью современных приборов можно обустроить максимально эффективное и комфортное электроотопление частного дома. При этом все этапы по монтажу систем без особого труда выполняются своими руками. Достаточно просто изучить инструкцию производителя и не забыть полученные рекомендации.

Успехов в работе!

Видео — Электрическое отопление частного дома своими руками

Электрическое отопление является одним из самых экологичных и безопасных, удобных и комфортных видов обогрева помещений, и практически единственным его недостатком является более высокая стоимость электроэнергии по сравнению с другим видам топлива, например газу. В то же время при отсутствии возможности подключения к газовой магистрали использование электрического отопления может оказаться вполне целесообразным. Тем более, что она бывает разных видов и вы сможете подобрать оптимальный вариант для своего дома, дачи или квартиры.

В настоящее время существует большое разнообразие приборов и оборудования, с помощью которых можно осуществить электроотопление частного дома или квартиры. Можно выделить следующие основные типы:

  • электрические котлы различных типов;
  • электрические конвекторы;
  • тепловентиляторы электрические;
  • маслоохладители;
  • инфракрасные длинноволновые обогреватели;
  • Электрический теплый пол.

Каждый из этих видов электрообогрева имеет свои преимущества, недостатки и может использоваться тем или иным образом. Для того, чтобы определиться, какой из них будет оптимален для вашего дома или квартиры, рассмотрим их подробнее.

Электрические котлы

Настенный электрический нагревательный элемент

Электрические котлы преобразуют электрическую энергию в тепловую путем нагрева воды или другого теплоносителя. Они используются для устройства водяного отопления, которое практически не отличается от таких же систем с использованием котлов, работающих на других видах топлива. Электрические котлы больше всего подходят для устройства закрытых систем водяного отопления с принудительной циркуляцией, так как при отключении электричества он перестает работать одновременно с циркуляционным насосом.

По способу нагрева теплоносителя электрокотлы бывают трех типов:

  • ТЭНовые, в которых для нагрева используются трубчатые нагреватели со спиралью внутри;
  • электрод (ионный, электролизный), которые нагревают теплоноситель с помощью двух электродов и процесса электролиза;
  • индукционный — нагрев теплоносителя с помощью индукционного вихревого тока, возникающего в ферромагнитном теплообменнике.

Электрические котлы часто устанавливаются в существующей системе водяного отопления, параллельно с котлами, работающими на другом виде топлива, и используются в качестве дополнительного или резервного отопления.

Электрические конвекторы

Электрические конвекторы (напольные)

В электрических конвекторах электрическая энергия преобразуется непосредственно в тепло. Воздух в помещении нагревается за счет конвекции – циркуляции воздуха. Нагретый воздух поднимается вверх, а на его место поступает более плотный холодный воздух, который при нагревании также поднимается вверх и т. д. Устроить такое электрическое отопление намного проще, чем водяное: нет необходимости устанавливать систему труб и все дополнительное оборудование. Вам достаточно приобрести сами электрические конвекторы и подключить их к сети. Правда, для этого проводка должна быть достаточного сечения, а для каждого такого устройства нужен отдельный автомат в электрощите.

Современные электрические конвекторы имеют эстетичный внешний вид, могут регулироваться в ручном и автоматическом режиме. Они могут быть напольными или настенными. Правда, для обогрева нескольких помещений потребуется столько же конвекторов.

Маслоохладители

Такие устройства представляют собой ребристые емкости, заполненные специальным маслом, с установленным в них ТЭНом (ТЭНом). Они известны и используются давно. Такие обогреватели имеют несколько меньший КПД и не так эффективны по сравнению с электрическими конвекторами. Их преимуществом можно считать то, что их можно легко переносить из комнаты в комнату, используя в том месте, где это необходимо.

В настоящее время масляные радиаторы несколько устарели и могут использоваться только как резервный или дополнительный обогрев.

Обогреватели инфракрасные

Обогреватель панельный инфракрасный на потолке

Электрический обогрев с использованием инфракрасных длинноволновых обогревателей отличается тем, что они нагревают не воздух в самом помещении, а предметы (пол, мебель), которые в свою очередь нагревают помещение сама комната. Обычно такие обогреватели размещают на потолке или стене. В отличие от конвекторов, они начинают обогревать помещение снизу.

Но такие излучатели должны располагаться на термостойких поверхностях и не ближе 0,5 м от головы человека. И нежелательно длительное пребывание людей в зоне излучения такого обогревателя. Кроме того, во избежание повышенного энергопотребления не размещайте ИК-излучатели вблизи окон.

Инфракрасные обогреватели могут быть в виде панелей и пленочного типа. Последние могут располагаться на потолке или полу, использоваться в открытом виде (на потолке) или быть покрыты термостойкой обшивкой.

Электрический теплый пол

Этот тип электрического отопления становится все более и более популярным. Она позволяет обогреть помещение снизу и обеспечить комфортные условия проживания. Очень часто такие полы устраивают не во всем помещении, а только в некоторых комнатах: детских, санузлах, санузлах. Электрические полы могут быть трех видов:

  • в виде электрического нагревательного кабеля, уложенного зигзагами;
  • в виде нагревательных матов;
  • пленка (инфракрасная).

Перед установкой электрического теплого пола необходимо предварительно выровнять и теплоизолировать основание. Нагревательный кабель заливается бетоном, а маты заделываются в стяжку из цементного раствора или клеевой смеси под напольное покрытие. Это можно делать одновременно с укладкой некоторых видов напольных покрытий, например, керамической плитки. Пленочные утеплители укладываются непосредственно под напольное покрытие по слою теплоизоляции. Чаще всего в этом случае в качестве напольного покрытия используется ламинат.

Целесообразность использования электроотопления

Применение электроотопления целесообразно только при наличии возможности оплатить стоимость потребленной при этом электроэнергии. Конечно, в этом смысле электрическому отоплению в настоящее время трудно конкурировать с газовым. Но, если нет возможности подключить газ, да и возиться с топкой твердотопливных котлов или печей тоже нет желания, то отличной альтернативой может стать электрическое отопление. Для того, чтобы использовать его как основной, необходимо сделать трехфазный ввод. В противном случае использовать оборудование достаточной мощности будет невозможно.

А чтобы снизить стоимость электроэнергии, необходимо установить программируемый биллинговый электросчетчик и использовать максимально выгодный тариф на отопление. А так как он работает всего 8 часов, только ночью, то можно совмещать электрообогрев с другими видами. Например, днем ​​отапливать твердотопливным котлом, а ночью, когда тариф самый низкий, электричеством. Либо, если есть система водяного отопления, можно использовать ее, аккумулируя тепловую энергию по низкому тарифу, чтобы использовать ее в период суток, когда тариф на электроэнергию высокий.

При любом выбранном способе электроотопления также не следует забывать об эффективном утеплении дома, что, впрочем, актуально при использовании любого другого вида отопления.

Похожие видео

Экономические критерии, рост коммунальных платежей, показатели эффективности отопительного оборудования – все это приводит ряд аргументов, побуждающих жителей частных домов искать альтернативные способы отопления. К счастью, сегодня в качестве энергоносителей используются самые разнообразные варианты. Это геотермальная энергия, энергия солнечного излучения. Однако если привести к единому знаменателю КПД самого энергоносителя, объем затрат на покупку оборудования, регулярные затраты на эксплуатацию системы отопления и самой энергии, то во многом электрическое отопление представляется выгодный вариант. В частном доме этот способ отопления показывает высокую практичность и эффективность.

Как всегда, вопрос бюджета играет ключевую роль в оценке приоритетов. И этот аргумент за электрическое отопление лидирует по затратам на оборудование – они несколько ниже, чем при монтаже.

В то же время электрическое отопление имеет и такие преимущества:

    Простая технология монтажа, включая все компоненты системы и подключение к энергоносителю.

    Доступная процедура получения разрешительной документации в специализированных организациях. В некоторых случаях такие документы не нужны. Например, если установлен независимый от котла электрический теплый пол или установлены автономные конвекторы.

    Быстрый период обогрева помещения.

    Автоматическая установка температуры.

    Простота обслуживания и эксплуатации оборудования.

Но стремясь к объективной оценке этого вида отопления, нельзя не выявить его недостатки. Прежде всего, это вероятные перебои в центральной электросети. При установке котлов большой мощности электроотопление в частном доме сопровождается большими финансовыми затратами. По этой причине установка электроотопления актуальна в ситуациях, когда нет возможности подключения газа. Также использование этого вида отопления удобно, если нет возможности или желания тратить время и силы на дровяное отопление.

Современные предметы техники, оснащенные технологическими новинками, достаточно дороги — это еще один минус электроотопления.

Водяное отопление с электрокотлом

Одним из наиболее продуктивных способов электроотопления является использование электрокотла. Но этот элемент системы отопления нуждается в регистрационных процедурах.

Для применения котлов применяют три категории, отличающиеся конструктивными особенностями:

    Электрокотлы нагревательные электродные

    Котлы с нагревательным элементом, в роли которого выступает нагревательный элемент

    Электрокотлы индукционного типа

Обвязка электрокотла

При этом принята классификация электрокотлов и по другим признакам:

    По типу крепления и расположения — установка электрокотла с радиаторами отопления возможна на полу и на стене.

    По потребляемой мощности различают однофазные (220В) и трехфазные (380В) котлы.

    По количеству рабочих контуров — одноконтурные и двухконтурные электрокотлы.

В зависимости от района отопления мощность котла варьируется от 1 до 30 кВт. В помещениях метражом до 80-100 кв.м, а также при использовании электроотопления совместно с другими системами достаточно котла мощностью до 6 кВт. Более мощные конструкции рациональнее использовать в больших сооружениях в качестве основной системы отопления. Используется для низкотемпературного обогрева.

Видеоинструкция по установке электрокотла и сопутствующего оборудования:

Электрические конвекторы

Этот вид отопления чаще используется в загородных домах и небольших помещениях в качестве дополнительного источника тепла. Преимуществом этого вида электроотопления является мобильность отопительной конструкции, возможность ее крепления на стене практически в любом углу. Как и другие средства, электроотопление в частном доме с помощью конвекторов не сопровождается выделением вредных веществ.

Благодаря технологии циркуляции воздуха использование этих устройств позволяет нагревать с большей интенсивностью. При этом происходит равномерный нагрев воздуха по всему объему помещения. КПД этих устройств достаточно высок, однако для его поддержания необходимо соблюдать требования по теплоемкости помещения, так как потребление энергии может быть затратным.

Инфракрасный обогрев

Этот способ электрического обогрева в бытовых целях используется относительно недавно. И она принципиально отличается от всех известных технологий — испускаемые инфракрасные лучи повышают температуру не воздушного пространства, а площади объекта. Таким образом, ИК-обогреватели действуют локально. Человеческое тело может ощущать тепло даже при низкой температуре в помещении. Но нагретая площадь предмета постепенно излучает полученное тепло, тем самым нагревая воздух. Рентабельность инфракрасного отопления в зависимости от типа конструкции и модели на 50-65% выше конвекционного типа отопления и электрических радиаторов отопления, а также на 70-80% эффективнее тепловентиляторов.

При необходимости можно обогреть любую часть помещения, направив подставку обогревателя в нужную сторону и повернув саму конструкцию вертикально.

Видео, посвященное инфракрасным обогревателям:

Электрический теплый пол

В этом виде электрического отопления выделяют три категории:

    Кабельная система обогрева — чаще используется в бетонных полах.

    Инфракрасный теплый пленочный пол — эффективное средство обогрева деревянных полов.

    Нагревательные маты для небольших помещений с.

Эти системы предназначены для местного использования, а также в качестве вспомогательного отопления. Электрические обогреватели пола незаменимы в ванных комнатах и ​​кухнях. В целом, эта технология универсальна в плане укладки под любой тип напольного покрытия, экологически безопасна и может функционировать до 60 лет.

Резюме

Тенденции развития технологий электрообогрева позволяют надеяться на еще большую практичность этих систем и снижение затрат. Между тем применение электрического отопления уже полностью оправдано по всем критериям. Более того, существует несколько возможностей для реализации этой технологии.

Электроотопление в деревянном доме своими руками

Мы уже рассмотрели с вами особенности электропроводки в деревянном доме. Еще раз повторим, что к безопасности предъявляются особые требования, ведь деревянный каркас легко воспламеняется и может полностью сгореть за считанные минуты. Чтобы этого не произошло, необходимо проводить электричество с особыми предосторожностями. Далее мы поговорим о том, как правильно установить электрическое отопление в деревянном доме своими руками.

  • Преимущества и недостатки системы
  • Особенности монтажа
  • Опции системы отопления
  • Как сохранить?
  • Наконец

Преимущества и недостатки системы

В настоящее время использование электрических обогревателей набирает все большую популярность. В деревянном доме этот вариант наиболее актуален только в том случае, если на участке нет газа (нет магистрали).

Преимущества электрического отопления:

  • При правильном расположении электронагревателей КПД системы будет в несколько раз выше, чем при печном или водяном варианте (это преимущество можно увидеть на принципиальной схеме ниже).
  • Отсутствие вредных выбросов в атмосферу (в отличие от печного варианта), кроме того, нет необходимости устанавливать дымоход.
  • Простота монтажа (например, установить электрический бойлер или инфракрасный обогреватель легко можно своими руками).
  • Современный подход к управлению (использование электронных терморегуляторов и других устройств, делающих систему электроотопления в деревянном доме полностью автоматической).
  • Ремонт системы электрообогрева производится крайне редко, особенно если все приборы изготовлены качественными производителями.
  • Отсутствие необходимости хранения дров, угля или других видов топлива.
  • Экономичность системы (об этом поговорим ниже).
  • Отсутствие радиаторов и труб по всему помещению, что положительно сказывается на скорости монтажа системы, а также интерьере всех помещений.
  • Компактные электронагреватели.
  • Электрическое отопление в деревянном доме можно использовать как основное или резервное.

Что касается недостатков, то основные из них:

  • Подача электроэнергии в дом часто может быть отключена на ремонт и техническое обслуживание (особенно в отдаленных районах города). Нет электричества — нет тепла.
  • Нужна установка дизель-генератора, которая позволит на некоторое время выйти из описанной выше ситуации. Стоимость данного агрегата довольно высока.
  • Без использования многотарифных счетчиков и других устройств, позволяющих экономить электроэнергию, система обойдется вам намного дороже, чем альтернативные варианты.
  • Электронагреватели, особенно инфракрасные, относятся к пожароопасным устройствам. К месту их подключения и установки предъявляется множество требований.

Посмотреть, как выглядит один из вариантов электроотопления в деревянном доме, можно на наглядном видео примере:

Видео обзор отопления частного дома электричеством

Особенности монтажа

Как мы уже говорили, при подключение электрического отопления в деревянном доме, необходимо придерживаться нескольких важных требований, а именно:

  1. При нагреве древесина может рассыхаться и трескаться, поэтому избегайте прямого теплового потока на стены и потолок. Лучше всего направлять приборы на пол и в центр комнаты.
  2. Если вы решили использовать радиаторы, их установка в деревянном доме тоже имеет особенности. Со временем древесина дает усадку. Если не предусмотреть в конструкции дома специальные компенсаторы на стояках, при усадке теплотрасса может выйти из строя и выйти из строя.
  3. Силовой кабель, от которого будет питаться электрокотел (или бойлер), должен с запасом выдерживать токовые нагрузки. В противном случае возгорание может произойти в результате самовозгорания проводки. Чтобы этого не произошло, сделайте расчет сечения кабеля по мощности.
  4. При использовании УФ-лучей размещайте их таким образом, чтобы исключить прямой (или очень тесный) контакт нагревательного элемента с другими предметами.

Варианты системы отопления

Нельзя не сказать, какие обогреватели можно использовать для установки отопления в деревянном доме своими руками. Рассмотрим подробно самые эффективные и всем знакомые варианты.

  1. Применение водяного отопления, при котором нагрев происходит за счет электрического котла. Вариант самый популярный, но не самый лучший с точки зрения эффективности. Недостаток в том, что магистраль трубопровода все же придется монтировать, тем более, как вы видели на схеме, батареи прогревают помещение не очень эффективно (теплый воздух поднимается вверх).
  2. Использование котла для отопления. Вы удивитесь, но такая система тоже популярна и очень хорошо себя зарекомендовала, судя по отзывам ее владельцев. Главное требование – система отопления должна быть простой, а площадь помещения небольшой. Кстати, в данном случае используется котел накопительного типа, а не проточного.
  3. Подключение инфракрасных обогревателей настенного и потолочного типа. Этот вариант электроотопления деревянного дома более эффективен, была показана картинка, на которой хорошо видно, что теплый воздух направляется сверху вниз, тем самым прогревая все помещение. Кроме того, в этом случае монтажные работы сводятся к минимуму, ведь будут отсутствовать всевозможные трубы и радиаторы.
  4. Монтаж «теплого пола». Эта система является инновацией в мире электрического отопления. Теплый пол достаточно эффективен, экономичен, а главное – безопасен в эксплуатации. Единственный недостаток – сложность монтажных работ, но все же цель оправдывает средства. Как сделать теплый пол в деревянном доме, мы рассказывали в отдельной статье, где также были приведены различные схемы монтажа.
  5. Применение масляных радиаторов. Может использоваться как резервный вариант или вспомогательный. Использование масляных радиаторов в качестве основного отопления слишком сильно ударит по кошельку, ведь на весь деревянный дом минимум 1 шт. /комната потребуется, а цена на электроэнергию сегодня достаточно высока.

Кроме вышеперечисленных вариантов оборудования для электроотопления в деревянном доме также могут использоваться электроконвекторы. Как правильно выбрать электрический конвектор, мы уже рассказали вам. Наш совет – отдайте предпочтение комбинированному варианту. Загородный дом из дерева лучше всего отапливать котлом или ИК-обогревателями в сочетании с системой «Теплый пол», как показано на фото ниже!

Как сохранить?

Итак, вы определились с вариантом электроотопления деревянного дома, теперь необходимо правильно подобрать оборудование и рассчитать проект, чтобы все элементы были задействованы максимально эффективно.

В первую очередь правильно рассчитайте мощность оборудования. Считается, что на 1 м3 утепленного помещения достаточная тепловая мощность составляет 30 Вт (для неотапливаемого 41 Вт). Такой расчет упрощается; для более качественного расчета рекомендуется использовать специальные формулы и программы, которые легко можно найти в Интернете.

Далее убедитесь, что все нагреватели имеют регулятор температуры. Это устройство позволит установить оптимальную температуру в помещении. В результате электрическое отопление деревянного дома обойдется не так дорого. Еще один важный совет – приобретите двухтарифный счетчик электроэнергии, о его преимуществах мы рассказывали в статье, на которую ссылались.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
