Подключение биметаллических радиаторов отопления полипропиленом: как подсоединить батареи, соединение, как соединить, присоединение радиаторов полипропиленом

Содержание

как подсоединить батареи, соединение, как соединить, присоединение радиаторов полипропиленом

Содержание:

Проектирование системы отопления
Особенности подключения полипропиленовых труб
Однотрубная система
Двухтрубная
Какой радиатор лучше
Как подсоединить и сделать обвязку радиаторов
Подсоединение кранов и последующее подключение

Благодаря качественной обвязке радиатора достигается значительная оптимизация работы системы отопления. Если включить в нее также запорно-регулирующую аппаратуру, обогревающий прибор будет работать надежно и эффективно.


Проектирование системы отопления

Вначале необходимо решить, какие именно радиаторы будут применяться, и каким образом они будут подключаться: это позволит заранее провести необходимые подготовительные работы внутри помещений.

Как правило, система отопления состоит из таких элементов:

  1. Батареи.
  2. Трубы.
  3. Приборы отопления.
  4. Котлы.

Все вышеперечисленные комплектующие в свободном доступе находятся в точках продажи сантехнического оборудования.


Монтаж радиаторов включает в себя следующие операции:

  • Подбор оптимального места установки.
  • Организация трубопроводной сети.
  • Коммутация батарей к трубам.
  • Проведение тестирования.
  • Если проверка прошла успешно, разрешается начинать полноценную эксплуатацию.

Особенности подключения полипропиленовых труб

Подробного рассмотрения заслуживает подключение радиатора отопления к полипропиленовым трубам, т.к. такой тип организации теплосети наиболее популярен в настоящее время. Вначале необходимо определиться, как соединить радиатор отопления с полипропиленовой трубой, и подготовить все необходимое для работы. В частных домах чаще всего применяется однотрубная или двухтрубная разновидность отопительных систем.

Однотрубная система

Ее работа построена на единовременной подаче теплоносителя во все здание: стекание остывшей жидкости происходит внутри труб сверху вниз. Чаще всего таким образом оснащаются многоквартирные дома.


К недостаткам однотрубной схемы можно отнести следующие факторы:

  1. Нет возможности регулировать температуру приборов обогрева.
  2. Разные квартиры отапливаются неравномерно. Верхние этажи получают самый горячий теплоноситель, который по мере стекания вниз постепенно охлаждается.
  3. Чтобы отключиться от центрального отопления и перейти на автономное, приходится преодолевать массу сложностей.

Двухтрубная

В этом случае для доставки нагретого теплоносителя используется одна труба (подача), а для оттока остывшей воды – другая (обратка). Для коммутации батарей используется параллельная схема: чаще всего таким образом оснащают частные дома и коттеджи.

В отличие от однотрубной системы, в двухтрубной есть возможность регулировки температуры нагрева батарей, вне зависимости от их модели и этажа установки.

Какой радиатор лучше

Перед тем, как подсоединить радиатор отопления к полипропиленовой трубе, необходимо определиться, какие именно модели батарей будут использоваться.

Распространенные в настоящий момент разновидности батарей отличаются типом подключения, креплением и материалом изготовления:

  • Коммутация стальных радиаторов панельного типа осуществляется боковым или нижним способом.

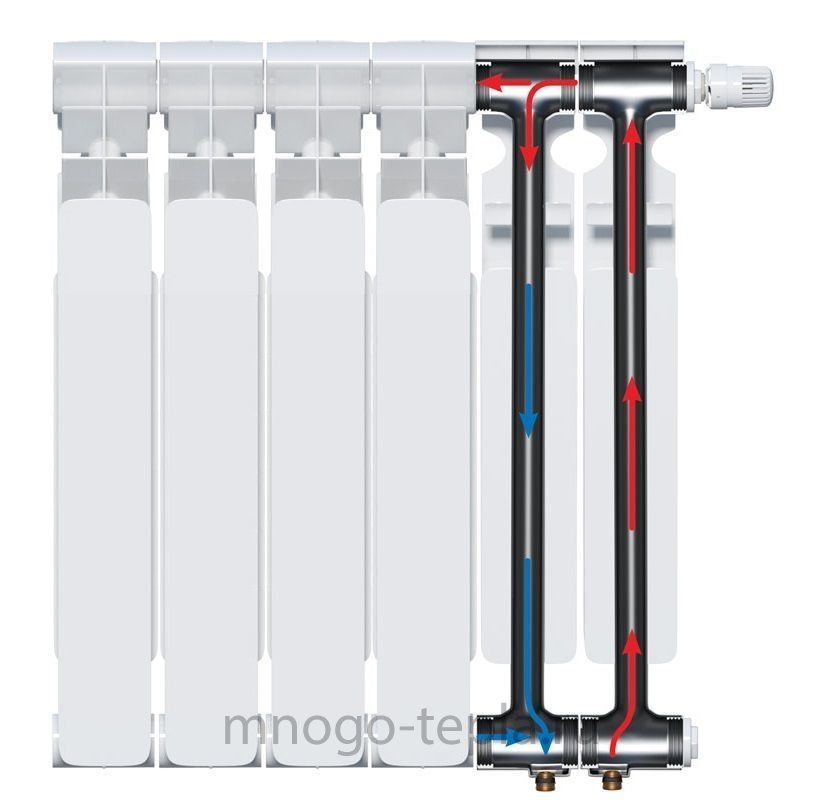

  • Облегченные алюминиевые или биметаллические секционные приборы могут иметь общий или посекционный тип подключения. Присоединение радиаторов отопления к трубам осуществляется в этом случае сбоку. Удобнее всего использовать для этого материал из полипропилена.

Рекомендации по выбору:

  1. Квартиры с централизованной системой отопления желательно оснащать биметаллическими радиаторами, заменив ими габаритные и тяжелые батареи из чугуна. Дело в том, что в составе теплоносителя таких сетей нередко содержится вредная для чугуна щелочь.
  2. Для частных домовладений оптимальным вариантом будут стальные или алюминиевые приборы.
  3. В обычных квартирах с индивидуальным отоплением желательно применять алюминиевые или биметаллические радиаторы.

Как подсоединить и сделать обвязку радиаторов

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Подключение батарей отопления полипропиленом проводится с помощью шаровых кранов прямого или углового типа. При наличии опыта работы эта процедура обычно не занимает много времени. Стоимость всех этих комплектующих не очень высокая.


Обвязка осуществляется в следующей последовательности операций:

  1. Первым делом нужно вставить в мультифлекс муфты накидную гайку.
  2. Для того чтобы обеспечить удобство крепления труб к стенам, важно правильно высчитать высоту их размещения. Что касается непосредственно фиксации, то для этих целей имеются специальные скобы, устанавливаемые на саморезы или гвозди. Читайте также: «Какое крепление для радиаторов отопления выбрать – виды для разных типов батарей, различия, правила использования».
  3. Для выполнения скрытой прокладки полипропиленовых труб внутри стен в продаже предлагаются специальные изделия. Выводить наружу их можно только в местах соединения радиаторов отопления с полипропиленовыми трубами.
  4. Чтобы выполнить крепление радиаторов к стене, применяют один из многочисленных вариантов крепежей, представленных в продаже. Наиболее надежным считается штыревое крепление. Подвешивание отопительных приборов на нужной высоте обычно проводится с помощью угловых кронштейнов. Панельные радиаторы, в отличие от секционных, комплектуются крепежными элементами. Чтобы надежно закрепить один радиатор средних размеров, вполне достаточно пары штырей или угловых кронштейнов.

Подсоединение кранов и последующее подключение

Краны к батарее подключаются таким образом:

  • Кран нужно разобрать, после чего накрутить на радиатор штуцер и накидную гайку.
  • Плотное закручивание обеспечивается применением специального ключа для «американок».

Подключение радиаторов полипропиленом, а также их последующая обвязка потребует наличия следующих материалов:

  • Нити для резьбы.
  • Уплотняющего соединительного материала.
  • Комплекта ключей.
  • Пакли и резьбовой пасты.

Качество и скорость подключения радиатора к полипропиленовым трубам увеличиться, если знать следующие подробности:

  • Дистанция между батарей и подоконником выбирается не меньше, чем 10 см. Если ее уменьшить, то это повлечет за собой изменение траектории движения потока нагретого воздуха, что снижает эффект отопления.
  • Между радиатором и полом должно быть 12-15 см, во избежание резких температурных колебаний.
  • Расстояние между задней поверхностью обогревающего прибора и стеной — от 20 мм.

Наиболее оптимальным местом установки батареи отопления является участок под окном: это обеспечит нагревание холодных потоков, проникающих с улицы. По возможности, радиаторы оставляются в неприкрытом положении, что при соблюдении других рекомендаций по установке позволяет приблизить КПД прибора к 97%. Если поместить прибор в нишу, его КПД падает до 93%. Использование частично закрытого экрана снижает этот показатель до 88%.

Полностью закрытый декоративный экран, применяемый для украшения не очень привлекательных чугунных радиаторов, может уменьшить коэффициент вплоть до 75%. Что касается применения полипропиленовых труб для подключения радиаторов отопления, которыми все чаще заменяются традиционные металлические, то это полностью себя оправдывает. В результате значительно облегчаются монтажные и обслуживающие работы, которые можно реализовывать самостоятельно.


обвязка радиатора соединение кранов ☛ Советы Строителей На DomoStr0y.ru

Содержание
  • Отопление в доме
  • Подключение труб из полипропилена

Обвязка радиатора помогает улучшить работу отопительной системы. Если выполнить ее с монтажом запорно-регулирующей арматуры, можно быть уверенным в надежности и эффективности работы отопительного элемента.Данная особенность обусловлена тем, что можно контролировать и изменять уровень теплоотдачи отопительного прибора, а когда возникают аварийные ситуации или появляется необходимость его промыть, появляется возможность его быстрого отключения.

Подключение алюминиевых радиаторов полипропиленовыми трубами по двухтрубной системе

Отопление в доме

На первом этапе следует определиться с типами радиаторов и вариантами их подключения, так как строения следует заранее подготавливать под выбранный тип отопления. В современную систему обогрева помещений входят несколько составляющих.

К ним относятся:

  • радиаторы,
  • трубопроводы,
  • отопительные приборы,
  • котел.

Полипропиленовая разводка отопления своими руками без паяльника

Найти их разные варианты можно в большом количестве на наших рынках.

Общая инструкция по установке батарей выглядит так:

  • выберите вначале место для их размещения,
  • подведите к ним трубы,
  • соедините их между собой,
  • произведите пробный пуск, а, если все в порядке, включите отопление на полную мощность.

Как установить радиаторы отопления полипропиленовыми трубамис перемычкой для быстрого отключения

Подключение труб из полипропилена

Детально остановимся на процессе подключения радиатора к полипропиленовым трубам, которые сегодня чаще всего используются для отопления. Разберемся с подходящими типами подключений и системами, а также узнаем, что потребуется для монтажа.

Магистраль для теплоносителя собирается по месту установки радиаторов

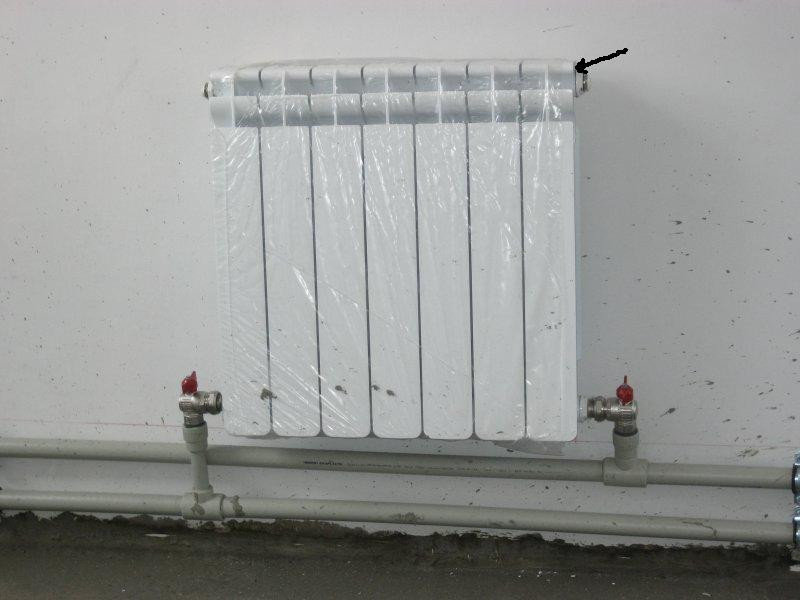

Устанавливая отопительные радиаторы в частном доме, используют два вида отопительных систем:

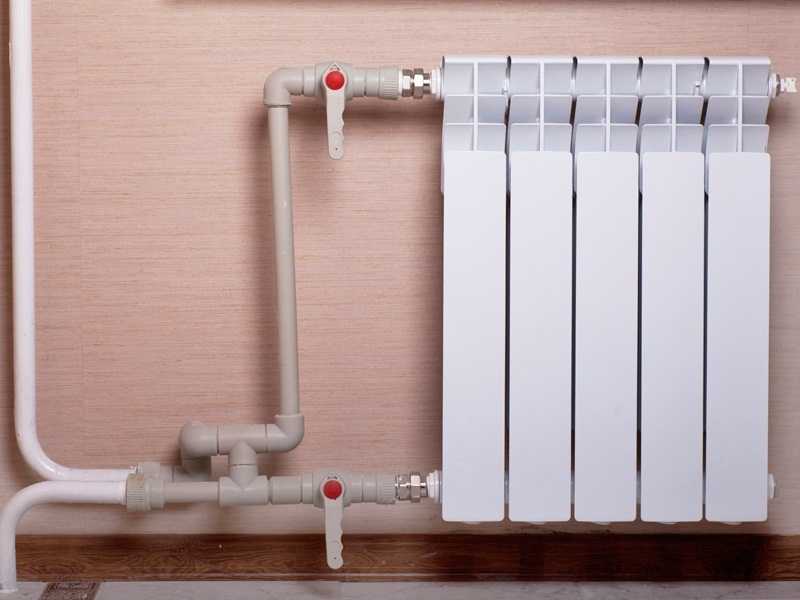

Соединение радиатора с полипропиленовой трубойс помощью «американки»

Обвязка

Чтобы установить систему отопления целесообразно определиться с подходящим типом радиатора.

Существуют батареи, которые рассчитаны на различное подсоединение труб, крепеж, материал оборудования:

  • панельные отопительные приборы из стали, которые подключаются сбоку или снизу,
  • алюминиевые облегченные батареи в виде секций и биметаллические модели. Они подключаются сразу одной или несколькими секциями, используя боковой метод соединения.

Как соединить радиатор отопления с полипропиленовой трубой вмонтированной в стену

Совет: идеальным вариантом будет использовать трубы из полипропилена, поскольку они наиболее подходят для этой цели.

  • В квартирах, оснащенных центральным отоплением, вместо тяжелых и больших батарей из чугуна используют биметаллические радиаторы. Однако такая замена обусловлена в значительной мере тем, что щелочь, повреждающая чугун, нередко добавляется в отопительную систему.
  • В частном строительстве — оптимально остановить свой выбор на радиаторах из алюминия или стали.
  • Для обычной квартиры рекомендуем алюминиевые модели (индивидуальное) и биметаллические.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

  • муфту с накидной гайкой следует вставить в мультифлекс,
  • специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов.

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления, которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Соединение кранов и тонкости подключения

Порядок выполнения соединения кранов батарей:

  • разберите кран, наверните в радиатор штуцер и накидную гайку,
  • возьмите специальный ключ, чтобы плотно закрутить ее.

Эта работа не вызывает особых затруднений, но для правильного выполнения потребуется иметь ключ для «американок».

Для монтажа батарей и выполнения их обвязки подготовьте:

  • нить для резьбы,
  • уплотнители для ее соединения,
  • набор ключей,
  • паклю, резьбовую пасту.

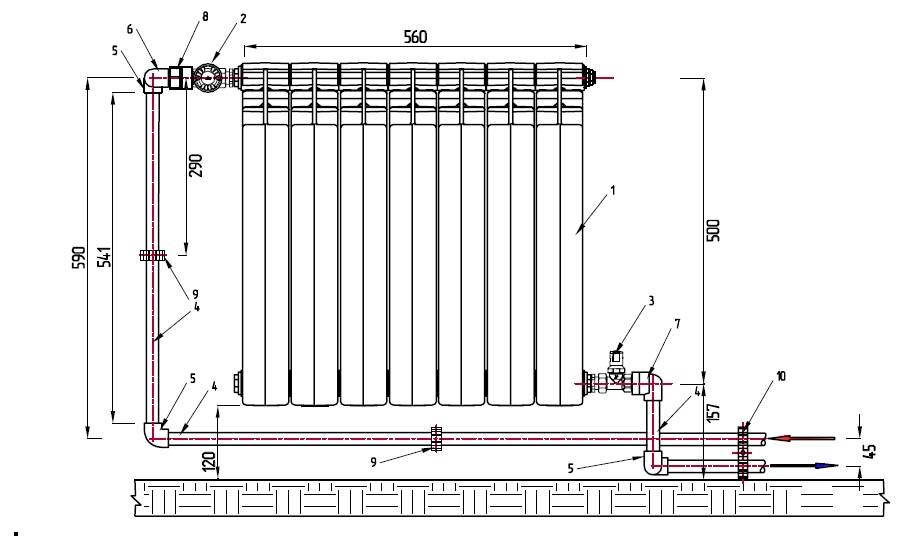

На фото – варианты включение отопительного прибора в систему

Устанавливая оборудование, важно принимать во внимание определенные особенности:

  • от 100 мм – минимальное расстояние от батареи до подоконника, в противном случае тепловой поток будет проходить по другой траектории, уменьшив эффект отопления,
  • от 120-150 мм – от радиатора до пола, иначе возможны резкие температурные колебания,
  • 20 мм — расстояние от теплового оборудования до стены.

Желательно устанавливать батарею под окном, чтобы максимально происходила замена холодного воздуха с улицы теплым от прибора. Также важно, чтобы оборудование было всегда в открытом виде, только в этом случае и при соблюдении всех размеров, удается добиться 96 – 97%

КПД работы системы, если открытая батарея стоит в нише — 93%, показатель 88 – 93% будет при частично заслоненном виде, а если ее полностью закрыть — 75 – 80% и менее. Использование полипропиленовых труб вместо металлических полностью себя оправдывает. Фактически вы можете самостоятельно произвести не только ремонт, но и дальнейшее обслуживание отопительной системы без привлечения специалистов.

    Однотрубная

    В том случае, когда вода (теплоноситель) поступает одномоментно во всем здании, при этом она стекает по трубам сверху вниз, говорят об однотрубной системе.

    Эту систему очень часто используют в многоквартирных домах и ей присущи существенные недостатки:

    • отсутствует возможность регулирования температуры у отопительного оборудования,
    • на верхних этажах будет значительно теплее, чем на нижних, выполняя ремонтные работы, придется прибегать к отключению целого стояка,
    • достаточно трудно дается отключение от ЦС отопления для перевода квартиры на автономное отопление.

    Двухтрубная

    • Отличается тем, что подача воды происходит по одной трубе, а возвращение остывшей воды происходит по другой (иначе называют «обраткой»).
    • В данном случае радиаторы подключают параллельно, обычно она используется для обогрева частных домов и коттеджей.
    • Позволяет регулировать температуру радиаторов для всех имеющихся батарей на любых этажах.

    Радиатор | Паровые конденсатоотводчики | Уотсон Макдэниел

    Сортировать по

    Прямоугольный
    Рядный

    1/2″
    3/4″

    25
    125

    Давление на входе псигбарг
    Давление нагнетания псигбарг
    Мин. Δ Давление псигбарг
    Конденсатная нагрузка фунт/час кг/ч

    Фильтр

    Радиатор

    • Введение

    Радиаторные ловушки

    Называются радиаторными сифонами, потому что конструкция быстроразъемной трубы используется в большинстве радиаторов двухтрубных систем парового отопления. Модели TA  имеют выпуск под прямым углом, а тип TS – прямоточный. Их отличные возможности обработки воздуха и экономичная стоимость делают их отличным выбором для воздухоотводчиков на теплообменниках или для конденсатоотводчиков на оборудовании OEM. Содержит чрезвычайно прочный сварной термоэлемент из нержавеющей стали, обладающий высокой устойчивостью к гидравлическим ударам.

    Меньше Больше

    Радиаторный конденсатоотводчик серии TA25B с угловым соединением — это термостатические конденсатоотводчики, специально разработанные для удаления конденсата и воздуха из двухтрубных систем парового отопления. Корпуса изготовлены из высококачественной латунной поковки и могут быть полностью отремонтированы, пока изделие остается в рабочем состоянии, путем снятия крышки и простой замены седла и термоэлемента. Он доступен с соединениями 1/2″ и 3/4″ NPT с диапазонами давления: 25 фунтов на кв. дюйм изб.

    Model Size Type Max PMO (psig) Max Capacity @ Max PMO (lb/h)
    TA25B-12-N 1/2″ NPT 25 1070
    TA25B-13-N 3/4 « NPT 25 1700

    Серия TA125 Radiator Traps с . Конденсатоотводчики, специально разработанные для удаления конденсата и воздуха из 2-трубных систем парового отопления. Корпуса изготовлены из высококачественной латунной поковки и могут быть полностью отремонтированы, пока изделие остается в рабочем состоянии, путем снятия крышки и простой замены седла и термоэлемента. Он доступен с соединениями 1/2″ и 3/4″ NPT с диапазоном давления: 125 фунтов на кв. дюйм изб.

    Model Size Type Max PMO (psig) Max Capacity @ Max PMO (lb/h)
    TA125-12-N 1/2″ NPT 125 1950
    TA125-13-N 3/4 « NPT 125 3300

    TS25B Series Series in Series in in in radiator in in in radiator in in in radiator in in radiator-intru in in radiatru in in radiatru in in radiatru in in radiatru in radiatru in radiatru. линии) представляют собой термостатические конденсатоотводчики, специально разработанные для удаления конденсата и воздуха из 2-трубных систем парового отопления. Корпуса изготовлены из высококачественной латунной поковки и могут быть полностью отремонтированы, пока изделие остается в рабочем состоянии, путем снятия крышки и простой замены седла и термоэлемента. Он доступен с соединениями 1/2″ и 3/4″ NPT с диапазонами давления: 25 фунтов на кв. дюйм изб.

    Model Size Type Max PMO (psig) Max Capacity @ Max PMO (lb/h)
    TS25B-12-N 1/2″ NPT 25 1070
    TS25B-13-N 3/4 « NPT 25 1700

    . линии) представляют собой термостатические конденсатоотводчики, специально разработанные для удаления конденсата и воздуха из 2-трубных систем парового отопления. Корпуса изготовлены из высококачественной латунной поковки и могут быть полностью отремонтированы, пока изделие остается в рабочем состоянии, путем снятия крышки и простой замены седла и термоэлемента. Он доступен с соединениями 1/2″ и 3/4″ NPT с диапазоном давления: 125 фунтов на кв. дюйм изб.

    Model Size Type Max PMO (psig) Max Capacity @ Max PMO (lb/h)
    TS125-12-N 1/2″ NPT 125 1950
    TS125-13-N 3/4 ” NPT 125 3300

    Bimetallic Radiators по Disconty Countsing Pressards and Intencation с поставками и в установках поставки и в поставках и в установках с поставками и в поставках и в установках с поставками и в установках с поставками и установки поставки и в поставках и в установке с поставками и в поставках и в поставках и в установке по поставкам.
