схемы обвязки и монтаж батарей
Правильно выбрать схемы обвязки батарей, провести монтаж и подключение радиаторов отопления – необходимое условие для создания в доме комфортного микроклимата. При правильной обвязке теплоприборы будут работать корректно, с максимальной отдачей.
Содержание статьи
- Как добиться эффективной работы батарей
- Способ расчета по площади
- Как рассчитать по кубатуре
- Зависимость отдачи тепла от типа монтажа и обвязки
- Схемы разводки батарей
- Однотрубная система отопления
- Двухтрубная теплосистема
- Схемы подключения радиаторов
- Обвязка в системе с естественной и принудительной циркуляцией
- Где и как расположить радиаторы в помещении
Как добиться эффективной работы батарей
Мощность отопительных приборов должна соответствовать параметрам комнаты. Рассчитать требуемое количество радиаторных секций можно по площади помещения и его объему. Приведенные расчеты подходят для климатической зоны не выше 60 градусов северной широты.
Способ расчета по площади
В средних широтах на 1кв.м площади требуется 100 Вт тепла. Например, чтобы согреть помещение размером в 20 кв.м, потребуется 20х100 = 2000 Вт.
Чтобы подсчитать требуемое количество секций радиатора, посмотрите в паспорте теплоприбора мощность одной секции и разделите общее необходимое количество тепла на этот показатель:
Например, для комнаты в 20 кв. м, в которой нужно установить радиаторы мощностью 185 Вт, расчет будет таким:
2000/185 = 11 секций. Когда будете проводить подсчеты, округляйте результат в большую сторону, чтобы иметь запас на случай сильных холодов.
Способ расчета по кубатуре
Этот метод учитывает высоту потолков, поэтому расчеты получаются точнее. Вначале вычислите объем комнаты, например, площадью 20 кв. м при высоте потолков 2,6 м.
Умножьте площадь на высоту: 20 х 2,6 = 52 куб.м – такой объем надо прогреть.
Необходимое количество тепла зависит от материала, из которого построен дом:
- панельный – 41 кВт;
- кирпичный – 34 кВт.
Теперь умножьте объем на количество тепла. Допустим, наша гипотетическая 20-метровая комната находится в кирпичном доме:
Общее количество тепла – 34х52 = 1768 Вт. Разделите этот показатель на мощность одной секции, которая, например, составляет 185 Вт. Получается 10 секций. Именно столько нам потребуется для обогрева.
Познакомьтесь с радиаторами теплоприбор
Смотреть видео
Преимущества радиаторов ТЕПЛОПРИБОР
Надежные и долговечные
— функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.
Имеют длительную гарантию
— на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.
Состоят из российских материалов на 90%
– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.
Подходят для различных отопительных cистем
– можно устанавливать в однотрубные, двухтрубные, автономные теплосистемы с верхним и нижним подключением.
Легкие и компактные
– предприятие производит радиаторы
с массой одной секции от 1,06 до 1,94 кг. Их размер колеблется от 400х80х90 до 567х80х90 мм.
Мощные
– теплоотдача 500-миллиметровых изделий составляет 185 Вт – 191 Вт,
а 350-миллиметровых – 134-138 Вт. По этому показателю они не уступают мировым брендам.

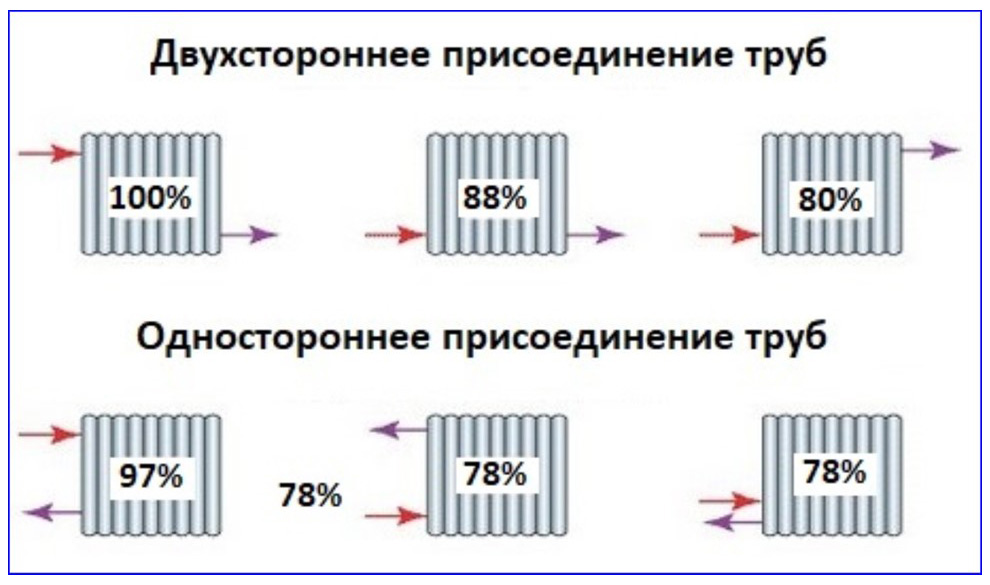

Зависимость отдачи тепла радиаторами от способа монтажа и обвязки
Рассчитанное количество тепла любые батареи (алюминиевые, биметаллические, стальные, чугунные и другие) дают не при всех вариантах обвязки. 100% ППД достигается только при диагональном креплении, когда горячий теплоноситель поступает сверху с одной стороны, а выходит с противоположной внизу. В остальных случаях к полученному результату нужно добавлять от 3 до 22%.
Например, для бокового подключения с нижней подачей тепла, при котором горячая вода поступает снизу, а остывшая уходит сверху, потребуется прибор на 22% мощнее. Делаем поправку. Если при расчетах требуемое количество секций было равно 10, в этом случае их понадобится больше
10 х1 22% »12,2, т.
е. требуется 13 секций.
Тепловой прибор, установленный в нишу или за экран, тоже греет хуже, поэтому нужно сделать поправку на теплопотери в соответствии с инфографикой ниже. Например, при установке в нише к количеству секций нужно прибавить еще 7%. Если при предварительных расчетах получилось 10 секций, нужно купить более мощный теплоприбор из 11 секций.
Схемы разводки батарей
Существует два типа разводки батарей, каждая из которых имеет свои особенности:
- Однотрубная, в которой входящий и выходящий патрубки отопителя присоединяются к одной и той же линии. Теплоноситель последовательно поступает в каждый радиатор и согревает его;
- Двухтрубная – при такой обвязке один патрубок соединяют с подводящей линией, а другой – с обратной. Батареи греются одновременно.
Рассмотрим их более детально, что разобраться в особенностях монтажа и обвязки.
Однотрубная система отопления
При однотрубной схеме обвязки оба патрубка присоединены к одной и той же линии.
Существует два основных типа таких теплокоммуникаций:
- Вертикальные – теплоноситель движется сверху вниз по стояку. Монтируются с верхней разводкой, когда теплоноситель подается сверху вниз и с нижней, когда он поступает снизу вверх. По такой схеме обвязаны теплокоммуникации во многих многоквартирных домах;
- Горизонтальные с трубами, протянутыми вдоль комнат. Чаще всего их монтируют в частных домах небольшой площади и на дачах.
Отрегулировать работу однотрубной теплосистемы сложно – при такой последовательности радиаторов вода неминуемо теряет температуру к концу ветки.
Впрочем, существует несколько хитростей, позволяющих уравновесить нагрев:
- поставить перемычки – байпасы, создающие обходной путь для теплоносителя;
- установить регулировочные краны, чтобы менять нагрев каждого отопителя;
- поставить батареи с меньшим числом секций вначале ветки и увеличивать их размер по мере удаления.
Эти варианты корректировки можно сочетать между собой, чтобы максимально выровнять температуру нагрева.
Двухтрубная теплосистема
В двухтрубной системе один патрубок радиатора соединяется с подающей линией, а другой – с обратной.
Существует два типа двухтрубных теплосистем:
- попутные, в которых нагретый и остывший теплоноситель движутся в одном направлении;
- встречные (тупиковые), где оба потока движутся навстречу друг другу.
Каждая такая конструкция может быть горизонтальной, с трубами, проложенными вдоль помещения, и вертикальной, состоящей из продольных стояков.
Поскольку в двухтрубной теплосистеме радиаторы нагреваются одинаково, проблем с их подсоединением и регулировкой не возникает. Отопители можно подключать разными способами, но по возможности, лучше выбрать диагональную обвязку с максимальным КПД.
Схемы подключения радиаторов
Существует несколько вариантов обвязки батарей, каждый из которых имеет свои особенности:
- Диагональная – горячий теплоноситель поступает через верхний патрубок, а отводится через диагонально расположенный нижний. Самая энергоэффективная.
- Нижняя боковая (седельная) – подача и отведение теплоносителя осуществляется через нижние патрубки, расположенные друг напротив друга. Подходит не для всех теплосистем. Чтобы прогреть радиатор снизу, требуется мощный насос, способный разогнать вихревые потоки.
- Боковая – подключение и отвод теплоносителя осуществляются с одной стороны. Широко применяется в вертикально ориентированных теплосистемах, например, так обвязывают радиаторы в многоквартирных домах. Схема не рекомендуется для установки крупных многосекционных радиаторов – велик риск, что при боковом подводе труб отопитель полностью не прогреется.
- Нижняя – носитель подается снизу через патрубки, расположенные перпендикулярно корпусу. Позволяет скрыть трубы в полу. Не все тепловые приборы можно присоединять таким способом – некоторые модели не имеют подвода внизу. Поэтому при покупке батарей изучайте сведения, указанные в паспорте.
Самая энергоэффективная.Обвязка батарей в системе с естественной и принудительной циркуляцией
В системе с естественной гравитационной циркуляцией вода движется без насоса.
При нагреве она поднимается вверх, а затем, после остывания, под действием силы тяжести опускается вниз.
Для теплосистемы с естественной циркуляцией подходят все варианты подключения радиаторов, кроме нижнего, постольку в таких условиях он дает большие потери тепла. Обвязывать элементы гравитационной системы отопления сложно – нужно правильно подобрать параметры и уклон подающего и возвратного трубопровода, чтобы вода могла подниматься и сливаться обратно. Поэтому монтаж лучше доверить профессионалам.
В системе с принудительной циркуляцией теплоноситель перекачивается насосом. Для отвода воздуха на батареях устанавливают краны Маевского. В такой теплосистеме можно использовать не только воду, но и антифриз, поэтому она подходит для домов, где хозяева не проживают постоянно. Для принудительной схемы подходят все варианты обвязки — нижняя, боковая, диагональная.
Теплосистема такой конструкции не столь капризна, как гравитационная, поэтому собрать контур и установить радиаторы можно своими руками, не приглашая мастеров.
Где и как расположить радиаторы в помещении
Эффективность работы теплоприборов зависит от места их установки. Оптимальная зона – пространство под окном. Тогда конвекционные потоки, идущие вверх, прогреют комнату и задержат проникновение холодного воздуха. Отопители монтируют симметрично относительно центра окна, а все батареи в комнате выставляют на единый уровень. Радиаторы можно повесить на стену – в таком положении они тоже эффективно прогревают воздух.
Для правильной циркуляции воздуха при монтаже нужно соблюдать следующие правила:
- Над батареей нельзя крепить широкие полки и подоконники. Между верхним краем отопителя и расположенными над ним горизонтальными элементами должно оставаться примерно 10 см.
- Нежелательно устанавливать теплоприбор непосредственно над полом – расстояние между ним и напольным покрытием должно быть 10 –12 см. Иначе пыль, скапливающаяся внизу, будет переноситься конвекционными потоками.
- Не стоит устанавливать отопитель вплотную к стене – должен оставаться зазор в 2–3 см.
Современные радиаторы могут обогреть любую площадь. Главное – правильно подобрать нужную модель и правильно ее обвязать. Тогда в доме или квартире будет тепло даже в холода.
Не пропустите новые статьи!
Подпишитесь на нашу рассылку
Видео о радиаторах отопления
Вам будет интересно
Диагональное подключение радиаторов отопления | ГрейПей
На эффективность работы системы водяного отопления влияет несколько факторов – КПД теплогенератора, правильная гидравлическая обвязка оборудования, верный подбор оборудования, выбор основной схемы прокладки трубопроводов, способ подключения радиаторов. Одним из самых эффективных методов обвязки считается диагональное подключение радиаторов отопления.
Основными схемами обвязки отопительных радиаторов являются:
- Диагональная;
- Боковая;
- Нижняя;
- Верхняя.
Диагональная схема подключения радиаторов отопления наиболее качественно реализует внутреннее гидравлическое устройство батарей отопления.
Подача теплоносителя подключается к верхней проходной заглушке (проход составляет ½ или ¾ дюйма), выход остывшей воды присоединяется к противоположной, расположенной по диагонали (нижней), проходной заглушке.
Теплоноситель подается в верхний коллектор радиатора, часть его направляется вниз по внутренней полости первой секции, оставшаяся часть движется дальше, поэтапно разделяясь. Основной поток направлен горизонтально, от него определенные части движутся вниз по секциям. При этом основная часть потока постепенно уменьшается ближе к концу коллектора батареи.
Такой алгоритм движения максимально задействует всю поверхность теплоотдачи устройства. Диагональная обвязка реализует до 100% КПД радиатора. Встречаются ситуации, когда диагональное подключение производится снизу вверх – подача включена в нижний переходник, обратный трубопровод подключен к верхнему противоположному переходнику, расположенному по диагонали.
Такое техническое решение может быть вызвано несколькими причинами – решение дизайнера, ошибки при разработке системы отопления, подача теплоносителя в стояк центрального отопления с нижнего розлива.
Кроме того, следует отметить, что при числе секций в отдельном радиаторе более 10 – 12 даже классическая (прямая) диагональная схема не может реализовать КПД на все 100% — это обусловлено увеличением общего гидравлического сопротивления устройства.
Другие методы подключения радиаторов уступают по эффективности диагональной схеме. Боковое подключение реализует около 95 – 97%, нижнее – до 90%, верхнее – в среднем около 80 – 85%. При обратном подключении батарей или наличии байпасов эти показатели снижаются еще больше.
Поэтому специалисты в области теплотехники рекомендуют использовать именно диагональное присоединение батарей отопления к трубопроводам системы. Эффективность теплоотдачи радиаторов напрямую влияет на потребление топлива в автономных системах, в централизованном отоплении достигается максимальный теплосъем – особенно это актуально при низкой температуре теплоносителя или некачественной циркуляции.
