Отопление загородного дома своими руками: схемы, описание

Для того, чтобы решить какую систему отопления можно установить своими руками для загородного дома, необходимо ознакомиться с главными существующими ее схемами. Подробная информация о строении каждой из разновидности позволит подобрать наиболее оптимальный вариант, учитывая особенности конструкции.

Какая схема отопления наиболее оптимальна?

Загородный дом.

При выборе наиболее оптимальной схемы отопления для загородного дома, следует ответственно подойти к решению данного вопроса и принять во внимание все факторы. Учитывая каждый из них, можно будет подготовить необходимые расчеты и заняться проектированием системы. Если владелец строения не имеет в этом опыта, лучшим выходом будет обратиться за подобной услугой к профессионалам.

Грамотный расчет позволит определиться с объемом материала для работы, его стоимостью, а также подобрать самую оптимальную схему конструкции, исходя из выбранных параметров строения.

Однотрубная система

Однотрубная система отопления представляет собой один контур, который соединяет все радиаторы в цепи. Его протягивают по всему периметру дома вдоль стен и подключают к нагревательному котлу. Существенным недостатком такой конструкции считается то обстоятельство, что каждая последующая в цепи батарея имеет температуру, ниже, чем предыдущая.

Двухтрубная отопительная конструкция

Двухтрубная система водяного отопления с вертикальной разводкой.

Двухтрубная система водяного отопления с горизонтальной разводкой.

Двухтрубная система водяного отопления с верхней разводкой.

Двухтрубная система водяного отопления с тупиковым (встречным) движением теплоносителя.

Под двухтрубной или двухконтурной схемой отопления подразумевается система с двумя отдельными магистралями для подачи теплоносителя в радиаторы и для отвода из них. Данный комплекс удобен в использовании тем, что при поломке можно отключить отдельную батарею, не останавливая при этом работу всей системы. Однако, поставить ее можно не в каждом доме вследствие различных обстоятельств.

Лучевая схема

Данная схема отличается от двухконтурной тем, что каждый радиатор подключается к системе независимо от другого. Чтобы обеспечить такой процесс работы в цепь встраиваются распределительные коллекторы, благодаря чему существует возможность индивидуальной настройки отдельного источника отопления. Недостатком лучевой схемы считается достаточно большой расход материала при установке.

Как правильно выбрать тип нагревательного прибора?

Как правило, загородный дом оборудован всем необходимым для проживания, в том числе и системой отопления в холодный период года для комфортного времяпрепровождения.

Для справки! Печное отопление может нагреть лишь небольшое по площади строение. Кроме того, теплый воздух распространяется по помещениям неравномерно и достаточно долго.

Поэтому, при выборе нагревательного прибора, которое способно обеспечить теплом все здание, учитываются многие критерии, но предпочтение все же отдается котлам, работающим на различных энергоносителях.

Разновидности котельных устройств

Газовый котел.

Дизельный котел.

Электрический.

Твердотопливный.

В зависимости от потребляемого топлива, можно выделить несколько видов котлов, которые имеют свои достоинства и недостатки. К их числу относятся следующие типы конструкций:

  1. Газовый. Данный тип прибора считается одним из самых экономичных и простых в монтаже. Однако, не у всех владельцев загородных домов имеется возможность подключиться к газовой магистрали.
  2. Дизельный. Схема данной конструкции также не отличается сложностью использования. Прибор работает на жидком топливе, которое без проблем можно приобрести. Одним из существенных недостатков такого вида котла считается неприятный характерный запах от продуктов горения.
  3. Электрический. Один из самых предпочитаемых приборов для отопления загородного дома, так как для его установки не требуется возведения котельной системы. Но в то же время многие владельцы отмечают, что использование подобного устройства влечет существенные затраты при его эксплуатации.
  4. Твердотопливный. Такая разновидность нагревательного устройства предполагает использование твердого топлива для работы. По сравнению с аналогами твердотопливный котел обладает самым высоким КПД.

Газовый и дизельный котлы считаются наиболее подходящими вариантами отопления загородного дома, так как способны работать в автономном режиме. Они практичны и надежны при эксплуатации. При правильной установке конструкции, работающие на природном газе и дизельном топливе, могут бесперебойно обеспечивать здание теплом на протяжении нескольких недель без вмешательства в процесс.

Выбор материала для трубопровода

Полипропиленовые трубы.

Наиболее оптимальным вариантом материала для проведения трубопровода принято считать полипропилен. По сравнению с аналогами он отличается надежностью и долговечностью, а также простотой монтажа. Соединяются заготовки из полипропилена с помощью сварки, что позволяет устанавливать трубы в стене и под напольное покрытие.

Внимание! Стоимость полипропилена и фитингов к ним при использовании в качестве трубопровода получится намного ниже, чем, например, затраты на трубы и комплектующие к ним из металлопластика.

Подключение радиаторов к цепи

Схема подключения.

Радиаторы для подключения к отопительной системе загородного дома выполняются из таких материалов как сталь, алюминий либо чугун. Наиболее распространенной разновидностью среди них считается алюминиевая конструкция. Она обладает приятным внешним видом, имеет легкий вес и проста при установке.

Схемы подключения радиаторов также бывают различными. При этом необходимо учитывать расположение трубопровода и запорно-регулировочного оборудования. Кроме того, выбирая способ подключения, следует иметь в виду возможные теплопотери.

Все радиаторы должны быть оснащены запорным и регулировочным кранами для регулировки желаемого режима работы, а также краном Маевского, позволяющего выпустить излишки воздуха в оборудовании.

Монтаж водяного теплого пола

Система «Пирог».

Монтаж водяного теплого пола – идеальный вариант для равномерного отопления всего помещения, где он установлен. Такая конструкция выполняется по лучевой схеме и подключается к отопительной системе. С помощью распределительных коллекторов, встроенных в оборудование, можно регулировать уровень температурного режима.

После монтажа оборудования для теплого пола на него укладывается стяжка, поверх которой можно положить напольное покрытие из любого материала.

Важно! В последнее время чаще всего применяются комбинированные схемы отопления, особенно в загородных домах с большой площадью, которые состоят из нескольких этажей. Благодаря данной отопительной системе, в случае неисправности одной, функцию обогрева помещения станет выполнять другая.

При выборе самой эффективной системы отопления важно понимать, что к делу следует отнестись серьезно, так как от этого зависит срок службы конструкции.

Сколько бы вложений ни было сделано в монтаж отопительного устройства, если его выполнить грамотно и ответственно, оборудованием можно будет пользоваться десятилетиями, а потраченные средства окупятся со временем. Поэтому, для возведения конструкции своими руками следует заручиться помощью и рекомендациями специалистов.

Водяное отопление в частном загородном доме своими руками

Суровая русская зима заставляет каждого задуматься об утеплении своего жилища. И если счастливые владельцы квартир с централизованным отоплением могут переложить свои заботы на могучие плечи коммунальных компаний, жильцам так называемых частных домов приходится решать проблемы самостоятельно. Вариантов отопления можно подобрать множество. Однако среди разнообразных систем обогрева жилища чаще всего выбирают водяное отопление, как наиболее практичный и традиционный вариант.

Как устроена водяная система отопления?

Принцип функционирования водяного отопления достаточно прост. Конструкция представляет собой замкнутую систему, состоящую из нагревательного котла, трубопровода и радиаторов.

Котел разогревает теплоноситель, это может быть вода или раствор на основе одного из гликолей, который по трубам поступает в радиаторы, расположенные в отапливаемом помещении. Батареи нагреваются и отдают тепло в воздух, за счет чего нагревается уже само помещение. Остывший теплоноситель по трубам возвращается к котлу, где нагревается вновь и цикл повторяется.

Водяное отопление — замкнутая система, в которой циркулирует теплоноситель: 1 — расширительный бак; 2—автоматический блок управления; 3—вихревой генератор; 4 — циркуляционный насос; 5—бак-термос

Циркуляция теплоносителя, на которой основаны все  системы водяного отопления, может осуществляться двумя способами — естественным и принудительным.

Вариант #1 — естественная или гравитационная

Процесс осуществляется за счет разных плотностей холодной и горячей воды. Нагретая жидкость становится менее плотной и, соответственно, весит меньше, поэтому стремится вверх, продвигаясь по трубам. Остывая, она уплотняется, после чего возвращается в котел.

Система с естественной циркуляцией работает за счет действия естественных сил гравитации

Главным достоинством естественной системы считается автономность, поскольку она не зависит от электричества, и предельная простота конструкции. К недостаткам относят необходимость использования большого количества труб, причем их диаметр должен быть достаточно велик, чтобы обеспечивать естественную циркуляцию.

А так же отсутствие возможности использовать современные модели батарей с небольшим сечением и необходимость строгого соблюдения уклона не менее 2°.

Вариант #2 — принудительная система

Движение теплоносителя по трубам происходит за счет работы циркуляционного насоса. Образующиеся при нагреве излишки жидкости отводятся в специальный расширительный бачок, чаще всего закрытый, что предотвращает испарение воды из системы. В случае если в качестве теплоносителя выбирается раствор гликолей, расширительный бачок в обязательном порядке должен быть закрыт. Кроме этого в системе присутствует манометр, осуществляющий контроль за давлением.

Принудительная система подразумевает дополнительные расходы на расширительный бачок, манометр, насос, терморегуляторы и т.д.

Достоинства конструкции неоспоримы: малый объем теплоносителя, в качестве которого можно использовать не только воду, меньший расход труб, диаметр которых меньше, чем в предыдущем случае. Возможность регулирования температуры нагрева радиаторов, батареи могут быть любого типа с любым диаметром трубы. Основной недостаток – зависимость от подачи электричества, с помощью которого работает насос.

Более подробное сравнение этих двух вариантов можно посмотреть в этом видео:

Устройства, необходимые для работы системы

Домашняя водяная система отопления будет бесперебойно функционировать только в случае, если правильно подобраны ее главные составляющие.

Котел для разогрева теплоносителя

Практика показывает, что он может быть любого типа: газовый, электрический, на жидком или твердом топливе. Наиболее экономичны модели, работающие на газе.

Однако они требуют подведения газовой магистрали, регулярного контроля и обслуживания специалистами.  Твердое или жидкое топливо предполагает полную независимость отопления от централизованных сетей, но потребует обустройства специального хранилища для запасов топлива.

Котел чаще всего устанавливают либо в подвале дома, либо в специально оборудованном помещении — котельной

Электрический котел должен подключаться к сети и потребляет достаточно большое количество энергии. Этот вариант вообще мало целесообразен, поскольку проще поставить электрические радиаторы и напрямую преобразовывать в тепло электроэнергию.

Мощность оборудования выбирается исходя из площади отапливаемого помещения. В среднем, чтобы обустроить водяное отопление дома, подбирают котел с мощностью 1 кВт на 10 кв. метров при высоте стен не более 3 м. Так же стоит учесть и степень утепления жилища, размеры окон и наличие возможных  дополнительных потребителей тепла.

Трубы, составляющие отопительный контур

Традиционно они изготавливались из металла. Но стальные конструкции, монтирующиеся с помощью сварки, легко подвергаются коррозии. Поэтому им на смену пришли оцинкованные и нержавеющие трубы, у которых этот недостаток отсутствует. Наиболее надежный вариант из металла – медные трубы, которые выдерживают перепады давления, температур и не подвержены коррозии. Их можно просто  «спрятать» в стены дома. Однако высокая стоимость такого оборудования относит его к числу эксклюзивных вариантов.

Металлопластиковые трубы обладают хорошими эксплуатационными характеристиками. Они прочны, не подвержены коррозии, просты в монтаже, на их внутренних поверхностях не откладываются осадки. Единственный недостаток: высокий коэффициент теплового расширения, что провоцирует повреждение трубы при температурных перепадах.

Разбор классических вариантов разводок

Нужно отметить, что водяное отопление загородного дома может быть обустроено разными способами. Различают одноконтурную и двухконтурную систему. Первая предназначена исключительно для обогрева помещений.

Она состоит из одноконтурного котла с атмосферной вытяжкой, простой однотрубной разводки и нужного количества радиаторов. Для того чтобы обеспечить подачу горячей воды может быть установлено одновременно две таких конструкции. При этом одна будет осуществлять отопление, а вторая – нагревать воду. Что достаточно практично, поскольку в теплое время года можно будет пользоваться только нагревом воды.

Конструкция считается самой недорогой и наиболее простой в монтаже, лучше всего подходит для домов, чья площадь меньше или равна 100 кв. м. Вероятно, поэтому ее достаточно часто используют, чтобы обустроить водяное отопление на даче. Может быть усовершенствована путем добавления циркуляционного насоса, двухтрубной разводки и терморегуляторов на радиаторах.

Двухконтурная конструкция используется для отопления и подачи горячей воды. Особенно удобна в домах, где проживает не более 4 человек. Еще один нюанс: вода должна быть водопроводной или специально умягченной, жесткая прямо из скважины не подойдет.

Исходя из принципа движения теплоносителя, система может быть однотрубной, двухтрубной и коллекторной. Рассмотрим каждую из них поподробнее.

Вариант #1 — однотрубная система

Теплоноситель последовательно переходит от первой батареи к следующей. При этом температура каждого последующего радиатора будет несколько ниже. Самому последнему может уже не хватать тепла для достаточного обогрева помещения.

Однотрубная система практически не регулируется, поскольку перекрытая батарея закроет доступ жидкости ко всем остальным

При необходимости отремонтировать радиатор придется сливать теплоноситель из системы и только после этого можно производить манипуляции с вышедшим из строя прибором.

youtube.com/v/4jfz2-bPYII?autoplay=0″ wmode=»transparent»/>

Вариант #2 — двухтрубная система

Такая схема более качественно прогревает помещение. Она предполагает наличие двух труб, подходящих к каждой батарее. По одной из них к радиатору поступает нагретая жидкость, а при помощи другой отводится после остывания.

Отличительная особенность такой системы: трубы с горячим теплоносителем подключаются к радиаторам параллельно, что дает возможность при необходимости отключать батареи

Более подробно об устройстве и принципе работы двухтрубной системы отопления вы можете из нашей статьи: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html

Как и в предыдущем варианте в последнем радиаторе температура будет несколько ниже, но потери в этом случае незначительны.

cab#version=6,0,40,0″>

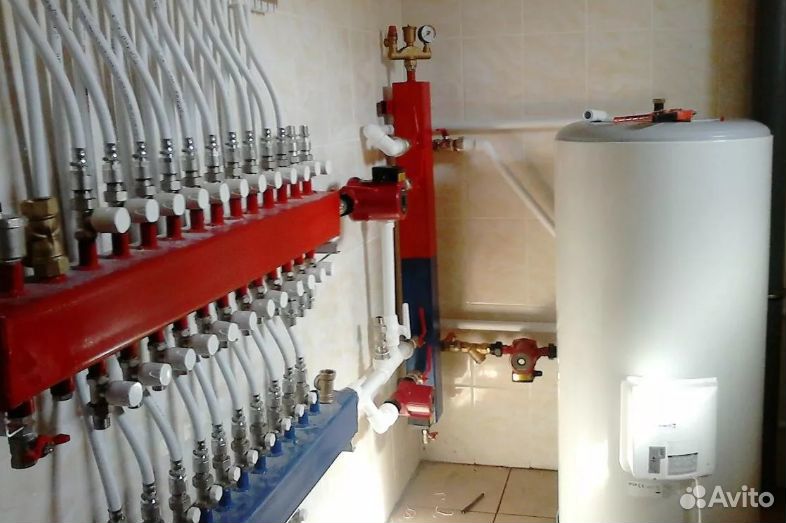

Вариант #3 — коллекторная разводка

Наиболее удобная в использовании система, предполагающая наличие коллектора, от которого отдельно к каждому из радиаторов подходит труба с горячим теплоносителем и еще одна возвращает остывшую жидкость. Дает возможность регулировать температуру в помещении, осуществлять ремонт или замену  любого участка системы без предварительного отключения отопления. Основной недостаток: большой расход труб и необходимость монтажа коллекторного шкафа.

Коллекторная система позволяет регулировать температуру в помещении и производить ремонт радиаторов без отключения отопления

При желании вполне возможно обустроить домашнее водяное отопление своими руками. Проектирование системы потребует точных расчетов и грамотного подбора оборудования, которое впоследствии будет нужно качественно смонтировать. Если есть сомнение в собственных силах, лучше доверить ответственное дело специалистам, которые профессионально и в короткие сроки произведут все необходимые работы. Их результатом станет теплый и уютный дом.

Оцените статью: Поделитесь с друзьями!

Паровое отопление частного дома своими руками: схема + видео

При внешней благоустроенности городских квартир у каждого современного горожанина имеется тайное желание построить собственный загородный дом. Может быть это зов предков, которые селились на вольных просторах, а может просто усталость от городского столпотворения и шумных соседей. Конечно же, загородный дом должен быть благоустроенным – никто не хочет мерзнуть ночами под одеялом или ходить в туалет во дворе. Важнейшим элементом благоустройства дома является отопление. Существует масса современных вариантов создания автономного отопления в частных загородных домах. Одним из надежных и эффективных способов обогрева помещений частного дома является паровое отопление. Давайте рассмотрим, как правильно произвести установку всех необходимых элементов, чтобы все функционировало максимально эффективно и экономично!



Схема парового отопления в частном доме

Типы автономных отопительных систем

Вообще современный строительный бизнес и руководства по постройке предлагают массу вариантов по созданию автономных отопительных систем, пригодных для использования в загородных домах.

Прежде всего, любая отопительная система различается по наименованию теплоносителя, посредством которого нагрев от бойлеров или котлов переносится к радиаторам отопления, расположенным непосредственно в помещениях вашего дома. Так, по типу теплоносителя можно различать следующие системы:

  • С жидким теплоносителем: это может быть обычная вода с присадками или антифриз.
  • С переносом теплого воздуха (тепловые завесы)
  • С открытым огнем (например, обыкновенный камин)
  • Паровые системы отопления.

Системы отопления с открытым огнем или с переносом теплого воздуха обладают локальным действием. Они нагревают помещение только вокруг того места, где они расположены сами. Это может быть выходом для небольшого домика, расположенного в теплом регионе, но в нашей стране необходимо качественно нагревать весь дом (если вы, конечно, не хотите ютиться всей семьей в одной комнате).

Схема парового отопления без насоса

Поэтому, при строительстве загородного дома, состоящего хотя бы их нескольких комнат, а тем более из нескольких этажей необходимо проектировать и строить отопительную систему, имеющую отдельный котел нагрева теплоносителя и развитую система переноса тепла. Одним из надежных и эффективных вариантов являет перенос нагретого пара, то есть паровое отопление. Приятным бонусом можно считать тот факт, что все эти виды отопительных систем вы вполне в состоянии установить своими руками, это не так уж и сложно, а мы поможем вам в этом!

Суть системы парового отопления

Рассмотрим, каким образом можно спроектировать и построить систему парового отопления в частном доме. Это система с довольно солидной историей, которая стала использоваться чуть ли не с самого начала создания систем централизованного отопления.

Если понять суть и особенности паровой системы отопления в частном доме, то ее вполне можно сделать своими руками, имея при этом минимальные технические навыки. Принципы ее работы очень просты – нагретый водяной пар переносится по трубам от котла, постепенно охлаждаясь, а потом обратно попадая в котел.

Элементы конструкции системы парового отопления

Конструкционные элементы паровой отопительной системы зависят от его проекта:

В одноконтурной системе горячий теплоноситель поступает исключительно для отопления помещений,

В двухконтурной системы теплоноситель используется и для бытовых целей – то есть для получения теплой воды для мытья.

Учтите, что система парового отопления предусматривает очень высокую температуру теплоносителя. В отдельных элементах температура нагретого пара может достигать тысячи градусов. Вследствие этого такая система должна комплектоваться надежными трубопроводами и радиаторами отопления, способными выдерживать высокие температуру и давление. Если провести паровое отопление в доме, используя некачественные материалы — минимальный ущерб, который вы получите, это поломка системы. А теперь представьте, что выход из строя произошел в зимний период, вы хотите так рисковать?

Схема проводки трубопровода

В проекте паровой системы отопления можно заложить верхнюю или нижнюю схему разводки трубопроводной системы – это не принципиально, но в любом случае полностью вся конструкция будет включать в себя вертикальные и горизонтальные элементы.

Котел для парового отопления

Ключом к системе парового отопления в частном думе будет отопительный котел. Именно от его грамотного выбора во многом зависит эффективность и надежность работы системы. Он должен подбираться исходя из инженерного расчета, который должен учитывать объем воздуха в помещениях, подлежащих отоплению и климатические условия.

нагревательный котел

Мощность котла должна соответствовать его задачам:

Так для отопления дома с площадью до 200 кв. метров необходимо ставить нагревательный котел с мощностью не менее 25 киловатт.

Если вы планируете увеличить площадь нагрева до 300 кв.метров, то и мощность котла необходимо поднять до 30 киловатт.

При площади жилища в 600 кв.метров – выберите котел с мощностью в 60 киловатт,

И, наконец, при отоплении особняка или другого большого сооружения с площадью в 1200 кв.метров – необходим котел с мощностью в 100 киловатт.

Вид топлива, который будет использовать нагревательный котел отопительной паровой системы в общем-то не имеет значения. Вы можете ставить котел с газовой горелкой, с электрическим ТЭНом, с форсункой, работающей на жидком топливе или старый добрый угольный котел. Предпочтение можно отдать только комбинированным котлам, так как при их использовании вы сможете легко переходить с одного вида топлива на другое.

Любой котел для создания системы парового отопления будет иметь несколько единых частей – топку, зольник и горелку. Но, кроме того, котлы для паровых отопительных систем могут быть жаротрубными, дымгарными, или их комбинацией. Совместно с котлом монтируется система измерительных приборов, блок автоматических предохранителей и система трубопроводов.

Установка трубопроводов

При монтаже системы парового отопления в частном доме — можно использовать несколько типов материалов.

трубы

Так, самыми высокими показателями в области надежности и прочности отличается стальной трубопровод. Его монтаж необходимо производить исключительно с использованием сварочного аппарата. Однако стали при контакте с нагретым водяным паром очень быстро подвергается коррозии, что значительно снижает срок службы таких систем.

В системе трубопроводом парового отопления можно использовать можно использовать оцинкованные трубы или трубы, изготовленные из нержавеющей стали. В связи с особенностями материала изготовления – такие трубы соединяются участками на резьбе. Это довольно надежная и долгоживущая система, но по сравнению со стальным трубопроводом она имеет повышенную цену.

Также при создании паровых отопительных систем можно использовать и трубопроводы из меди. Этот материал очень надежен и практически никак не реагирует на присутствие нагретого пара. Между собой медный трубы в единую систему собираются при помощи небольшой паяльной лампы. Такой трубопровод может даже помещаться в штробу в стене, срок его службы очень и очень высок. Именно поэтому такие системы очень дорого стоят и используются, как правило исключительно в роскошных особняках.

Чертим схему парового отопления

Для того, чтобы ваша система автономного парового отопления служила вам верой и правдой, прежде всего необходимо составить ее грамотный проект. Он должен быть просчитан до мельчайших деталей и включать в себя даже такие сведения, как длину используемых труб и количество соединительных элементов всех конфигураций (двойников и тройников).

При работе парового котла – создаваемый в нем водяной пар попадает на паровую турбину или на редукционно0охладительную установку. С помощью этих устройств происходит отбор пара, который подается в отопительные приборы. Ими могут служить конвекторы, радиаторы, ребристые или простые гладкие трубы.

После прохождения по отопительным приборам пар постепенно охлаждается, превращаясь в конденсат и следует обратно к источнику нагрева. Перемещение пара и конденсата может происходить как самотеком (такие системы называются замкнутыми), так и при помощи циркуляционного насоса (такие системы парового отопления называются разомкнутыми).

схема трубопроводов

Поскольку нагретый пар в системе имеет довольно большую проникающую способность – доставлять его к отопительным приборам можно при помощи трубопроводов довольно небольшого диаметра, а поскольку в грамотно спроектированных системах пар не подается под высоким давлением – то и стенки таких трубопроводов не должны быть особенно толстыми.

Небольшой совет

При всей надежности грамотно спроектированной и построенной системы парового отопления – существенную роль в сроке ее службы и безаварийности будет играть надежность конструкционных материалов. Поэтому приобретайте только сертифицированное оборудование, проверенное компетентными организациями.

Хорошая система парового отопления станет для вас экономичным и надежным способом обеспечения теплом своего домашнего очага.

Видео: Схема отопления частного дома: горизонтальная и вертикальная

Водяное отопление в деревянном частном доме, на даче, схемы разводки

В России в зимний период наступают суровые холода, поэтому иметь качественное водяное отопление в частном доме просто необходимо. Такая система обладает первенством перед остальными, так как за все годы уже успела показать себя с наилучшей стороны. Печное и каминное отопление сегодня уже не так эффективны, — это лишь дань нашей богатой истории.

Холодной и снежной зимой без отопления не обойтись…

Принцип функционирования водяного отопления

Водяное отопление частного дома тем и завоевало такую популярность, что по сути – это простой механизм. Есть замкнутая цепь, где котел нагревает воду до необходимой температуры, по трубам вода идет в батареи или радиаторы в помещениях и отдает тепло, после чего возвращается обратно в котел.

Схема водяного отопления

Кроме основных элементов – котла, труб и радиаторов, система также может включать и дополнительные. Расширительный бачок служит для отвода появившихся при нагревании излишков воды. Также благодаря баку в системе отсутствует кислород. Еще один элемент – насос циркуляции. Это устройство служит для поддержания непрерывного круговорота воды в системе, при помощи такого насоса скорость нагревания температуры помещений увеличивается за счет того, что вода двигается быстрее. Также в системе могут быть и манометр, терморегулятор, отводчик воздуха, предохранительные клапаны.

Выбираем оборудование для отопления в частном доме

Самое главное оборудование, которое должным образом обеспечивает водное отопление в частном доме, — это котел.

При приобретении котла обычно принимается величина мощности 1 кВт на 10 кв.м помещения, которое отапливается.

Также учитывается и то, что высота потолков берется не больше 3-х метров. Кроме того, учитывается и объем помещения, уровень утепления самого дома, размеры окон и дополнительные потребители тепла.

Так, при площади, которая отапливается, мощность котла будет равняться:

  • 60 – 200 кв.м. – до 25 кВт;
  • 200 – 300 кв.м. – 25-35 кВт;
  • 300 – 600 кв.м. – 35-60 кВт;
  • 600 – 1200 кв.м. – до 100 кВт.

Чтобы оборудовать водяное отопление на даче или в частном доме, то можно подобрать электрический котел при площади 30-1000 кв.м. мощностью 3-105 кВт. Но электрокотлы имеют недостатки – высокая стоимость электроэнергии, постоянные перебои и перепады электроэнергии, недостаточная ее мощность.

Электрический котел

Также тщательно нужно выбирать и трубопровод. Используются трубы из разных материалов, каждый из которых обладает своими преимуществами и недостатками. В былые времена самыми распространенными были трубы из стали. Но сегодня они применяются уже реже. Ведь такие трубы более подвержены процессам коррозии.

Именно поэтому в настоящее время чаще применяются трубы из нержавейки или оцинкованные.

Также набирают популярность медные трубы. Они способны вынести высокие температуры, сами по себе – долговечны, поэтому трубы из меди являются самыми надежными. Но и стоят они недешево. Кроме того, в последнее время все чаще можно встретить водяное отопление в деревянном доме с полимерными трубами. Такие трубы делаются из металлопластика или пропилена (с участием алюминия). Трубы из таких материалов прочны, стойки к коррозии, внутри их не откладывается осадок. Но они имеют достаточно высокий коэффициент расширения при нагревании.

Рекомендуем к прочтению:

Обвязка котла медными трубами

Какие бывают схемы отопления частного дома

Схемы водяного отопления частного дома могут быть одноконтурными и двухконтурными. Одноконтурная система служит только лишь для обогревания помещения. Это более простая и недорогая система, которая подойдет в том случае, если у вас дом площадью до 100 метров квадратных. В такую систему входит одноконтурный котел и атмосферная вытяжка, однотрубная разводка трубами из стали или полимеров, чугунные, стальные или алюминиевые радиаторы.

Одноконтурная и двухконтурная система водяного отопления

Система одноконтурного отопления может быть усовершенствована двухтрубной разводкой, добавлением насоса циркуляции, терморегулирующих вентилей на радиаторах.

Если вы хотите оборудовать одноконтурную систему для нагревания воды для нужд быта, то пересмотрите монтаж газовой колонки или бойлера. В другом случае вы можете сделать двухконтурную систему, которая предназначена не только для отопления, но и для нагрева воды.

Двухконтурная система водяного отопления частного дома является очень удобным вариантом.

Здесь котел комфортен при потребностях в горячей воде на семью не более 4-х человек. Вода должна быть водопроводная или умягченная, жесткая вода из скважины не подойдет. Можно оборудовать две одноконтурные системы, первая из которых будет «отвечать» за отопление помещений, а вторая – за нагрев воды. Благодаря такой системе в летний период вы будете пользоваться только системой подогревания воды, а на нее тратится всего лишь 25% мощности котла.

Разводка труб

Водяная система отопления частного дома подразумевает применение трех вариантов разводки трубопровода – однотрубную систему, двухтрубную и коллекторную.

Однотрубная система – это система, где от котла нагретый теплоноситель (вода) последовательно идет от одной батарее к следующей. Такая система имеет один большой недостаток – здесь очень трудно управлять разводкой, так как при перекрытии доступа воды в какой-либо из радиаторов перекрываются и остальные.

Однотрубная система

В двухтрубной системе для каждого радиатора есть труба с горячей и холодной водой. Так, с такой системой водяное отопление дома можно регулировать очень удобно.

Двухтрубная система отопления

Еще одна система – коллекторная. Еще ее называют лучевой. Здесь механизм работает таким образом: от коллектора (который представляет собой устройство, собирающее воду) к каждому прибору отопления подводятся две трубы – прямая и обратная. Благодаря этому можно просто монтировать систему со скрытой проводкой труб, можно поддерживать определенный температурный режим отдельной комнаты и регулировать его.

Рекомендуем к прочтению:

Если у вас двухэтажный дом

Сегодня схемы водяного отопления двухэтажного дома бывают самыми различными. Это может быть и коллекторная система, и двухтрубная разводка. Однотрубную разводку (такую, при которой радиаторы соединены последовательно) сегодня уже реже используют как схемы водяного отопления одноэтажного дома, так и двухэтажного.

Двухтрубная схема для двухэтажного дома – это универсальный и практичный вариант.

К каждому прибору отопления идет две трубы – для подачи и отведения воды. Специалисты советуют поступить таким образом: перед каждым радиатором поставить регулировочный клапан.

Коллекторная схема в двухэтажном доме – это достаточно дорогое удовольствие. Водяное отопление двухэтажного дома с такой системой, несмотря на это, также популярно. Ведь здесь преимущество на лицо – монтаж трубопровода скрыт, поэтому интерьер не портится. В данном случае котел ставится на первом этаже, расширительный бак – на втором. Трубопровод располагается под полом, потолком или подоконниками, поэтому есть отличная возможность его скрыть.

Коллекторная система является очень эффективной еще и потому, что здесь на каждый радиатор ставится регулирующий кран. Это очень удобно, так как в зависимости от ваших потребностей можно установить собственный климат.

Коллекторная система отопления двухэтажного дома

Альтернативные способы водяного отопления частного дома

Кроме традиционного отопления при помощи нагревательного котла, существуют и другие виды водяного отопления частного дома. Такие современные системы эффективны в качестве основных отопительных систем дома, или дополнительных.

Очень часто сегодня можно услышать такое словосочетание – система «теплый пол». В принципе, теплый пол – это то же водяное отопление частных домов, которое можно применять еще и как дополнение к основному отоплению. Теплый пол обладает преимуществами – здесь большая территория теплоотдачи. Ведь в данном случае пол помещения – это практически большой радиатор. Да и воздух таким вот образом прогревается правильно – внизу тепло, а сверху – чуть прохладнее.

Теплый водяной пол

Благодаря системе теплый пол можно снизить рабочий температурный режим теплоносителя (не более 55 градусов по Цельсию). Также можно установить тепловую мощность в необходимых пределах .

Недостатки системы теплый пол – это то, что такую систему сложно монтировать, а при уже законченном ремонте это невозможно, или вам придется поднимать пол, или углублять его.

Еще один вариант альтернативного водяного отопления – плинтусное отопление. По сути дела, плинтусное водяное отопление домов являет собой среднее между радиаторной системой и теплым полом. В данном случае оборудование для отопления ставится по периметру комнаты на уровне плинтуса. Благодаря этому равномерно прогреваются и стены, и пол. Воздух в помещении – также равномерный. С такой системой водяное отопление загородного дома или частного дома позволит вам обустроить интерьер без больших радиаторов, и все это без потерь тепла.

Плинтусное отопление

Заключение

Таким образом, перед тем, как вы решили оборудовать водяное отопление в своем частном доме, следует выбрать подходящий вариант – традиционное отопление при помощи радиаторов или современные методы. У каждой системы есть преимущества и недостатки, поэтому для проектирования отопления лучше всего пригласить специалистов, которые будут способны учесть все детали.

Технология монтажа системы отопления в загородном доме своими руками

Отопление современных загородных жилых домов, а зачастую и дач, обычно производится с использованием довольно-таки сложных по конструкции систем, включающих в себя самое разное оборудование. Разумеется, при их сборке следует соблюдать определенные технологии и нормативы.

Виды систем отопления

Современные инженерные системы, предназначенные для отопления загородных домов, могут быть:

  1. Однотрубными. Это простые конструктивно и довольно-таки распространенные системы. К их достоинствам относят дешевизну и простоту сборки. К недостаткам — неравномерный прогрев находящихся на неодинаковом расстоянии от котла помещений.
  2. Двухтрубными. Системы этой разновидности отлично подходят для отопления домов большой площади и коттеджей. Их сборка обходится дороже монтажа однотрубных систем. Однако и отапливать помещения с их применением можно эффективнее.

Также для отопления домов могут использоваться системы:

  1. С естественной циркуляцией теплоносителя. В этом случае вода по магистралям передвигается за счет перепадов давления на входе и выходе самотеком. Происходит так потому, что ее плотность может довольно-таки сильно изменяться в зависимости от температуры нагрева.
  2. С принудительной циркуляцией. Системы этого типа несколько более сложны в сборке. Однако радиаторы отопления, включенные в их конструкцию, прогреваются намного равномернее, чем в однотрубных конструкциях. Перемещение теплоносителя по магистралям в этом случае происходит в результате работы циркуляционного насоса.

Однотрубная система отопления

Такие системы обычно собираются только в одноэтажных зданиях небольшой площади. В этом случае в конструкцию включается одна магистраль, одновременно являющаяся и подводящей, и обратной. Прокладываться она может под полом или прямо по стене. Радиаторы в таких системах устанавливаются на байпасе с перекрывающим краном. Такая схема в последующем облегчает их ремонт или замену, а также позволяет регулировать температуру воздуха в разных помещениях. Сами трубы устанавливаются с уклоном не менее 0.005 м на погонный метр в сторону тока воды.

Двухтрубные системы отопления

Оборудование этого типа является, как уже упоминалось, очень удобным в эксплуатации, но при этом и более сложным в монтаже. Существует всего две разновидности двухтрубных систем: вертикальные и горизонтальные. Первый тип обычно используется в одноэтажных домах. Для двух- и трехэтажных коттеджей больше подходит вертикальная двухтрубная система отопления. В этом случае устанавливаются два стояка: подводящий и обратный. К ним и подключаются контуры каждого этажа.

Виды котлов отопления

Хозяевам, решившим собрать систему обогрева для своего дома, следует прежде всего определиться с тем, какое оборудование для этого будет использовано. И в первую очередь, конечно же, нужно выбрать подходящий котел. Разновидностей таких агрегатов существует несколько:

  1. Газовые. Это наиболее распространенный тип оборудования, используемый в большинстве случаев. Подключение такого котла обходится довольно-таки дорого. Однако в эксплуатации оборудование этого типа достаточно экономично.
  2. Электрические. Стоит оборудование этой разновидности точно так же, как и его установка, довольно-таки дешево. Однако его эксплуатация обходится хозяевам дома гораздо дороже газовых агрегатов.
  3. Жидкотопливные. Работают такие котлы на дизельном топливе. Слишком много денег на работу такого оборудования хозяевам дома тратить не приходится. Однако в использовании оно не слишком удобно. Ведь топливо нужно где-то хранить, причем обязательно с соблюдением всех положенных норм противопожарной безопасности.
  4. Твердотопливные. Это самый дешевый в эксплуатации вид котлов. Работает такое оборудование на дровах, угле, брикетах и т. д. Однако использовать такие котлы еще более неудобно, чем жидкотопливные. Дрова или уголь в них приходится периодически загружать вручную.

Электрические котлы используются для отопления домов обычно только там, где не проведены газовые магистрали. Жидко- и твердотопливные — в отдаленных местностях при отсутствии рядом и газовых трубопроводов, и ЛЭП.

Разновидности радиаторов

Для отопительных систем загородных домов могут использоваться чугунные, алюминиевые или биметаллические батареи. Последняя разновидность является самой популярной. Чугунные радиаторы довольно-таки надежны и производительны. Однако смотрятся они не особенно эстетично. К тому же имеют слишком большой вес, а следовательно, неудобны в монтаже. Алюминиевые батареи выглядят современно и просты в установке. Но у них есть один очень серьезный недостаток. При длительном контакте с растворенным в теплоносителе воздухе они начинают подвергаться коррозии, в результате чего довольно-таки быстро выходят из строя.

Биметаллические радиаторы лишены всех этих недостатков. Их алюминиевый корпус изнутри защищен сталью. А поэтому его контакта с теплоносителем не происходит. Следовательно, такие радиаторы могут считаться гораздо более надежными, чем алюминиевые. Весят биметаллические батареи немного, а смотрятся очень современно и эстетично.

Какие трубы выбрать

Магистрали системы отопления можно собрать своими руками с использованием труб следующих разновидностей:

  • Стальных оцинкованных. Этот вид труб отличается такими преимуществами, как долговечность и простота в уходе. Оцинкованные магистрали не ржавеют и их не нужно красить. Недостатками таких труб являются высокая стоимость и невозможность устройства при их использовании в системе отопления большого количества стыков.
  • Обычные стальные. Такие трубы обходятся недорого, но не слишком удобны в монтаже и довольно-таки быстро выходят из строя из-за коррозии.
  • Полипропиленовые трубы. Материал этой разновидности прост в монтаже и стоит недорого. К недостаткам полипропилена относят способность расслаиваться из-за неравномерного прогрева внутренней и внешней поверхностей. Поэтому для систем отопления допускается использовать только трубы из армированного материала этого типа.
  • Сшитый полиэтилен. Разницу температур снаружи и изнутри трубы из этого материала переносят гораздо лучше полипропиленовых. Однако и у них есть довольно-таки серьезный недостаток. Смонтировать их без использования специального оборудования невозможно.
  • Металлопластик. Трубы этого типа используются для монтажа систем отопления чаще всего. Каких-либо недостатков они полностью лишены. К плюсам же их можно отнести прежде всего прочность, эластичность, способность выдерживать любую разницу температур и простоту в монтаже.

Для систем с естественной циркуляцией теплоносителя следует выбирать трубы как можно большего диаметра. Если этот показатель будет очень большим (около 8-10 см), можно даже не включать в систему радиаторы. Их роль на себя возьмут сами магистрали. Но, разумеется, использоваться такая схема может только в тех помещениях, где эстетике не придается особого значения, либо в очень небольших домах.

Расширительный бак

Это оборудование обязательно включается в систему отопления любого типа. Предназначен расширительный бак для компенсации скачков давления теплоносителя внутри системы. Для конструкций с естественным током воды обычно используются модели открытого типа. Устанавливаются они чаще всего на чердаке.

В системы отопления с принудительной циркуляцией монтируются более современные мембранные бачки. Устанавливают их рядом с котлом на обратной трубе.

Монтаж газового котла отопления

Сборка системы отопления этого типа производится следующим образом:

  • Котел отопления устанавливается в отведенном для него месте (или навешивается на стену, в зависимости от модели).
  • Монтируется дымоход. Сделать его можно в том числе и своими руками — согнуть из жести либо использовать старые водосточные трубы. Можно приобрести и готовый вариант дымохода в специализированном магазине.
  • Производится подключение котла к газовой магистрали. Самостоятельно эту работу по нормативам производить запрещается. Хозяевам дома придется вызвать специалистов.

Монтаж труб и радиаторов

После того как котел будет установлен, можно приступать к навешиванию радиаторов. Крепят их обычно под окнами. При этом стараются сделать так, чтобы расстояние от них до пола было не менее 7 см, до подоконника — 8 см. Между стеной и батареей должно оставаться хотя бы 3 см свободного пространства. Фиксируют радиаторы к стене на кронштейны.

Разводка труб своими руками должна производиться с учетом выбранного способа подсоединения батарей. При установке радиаторов в загородных домах чаще всего используется либо диагональное их подключение, либо нижнее. В первом случае обратная труба подсоединяется к нижнему патрубку батареи, а подводящая — к верхнему с противоположной стороны. Во втором — обе трубы подключаются снизу. Собственно сама операция врезки производится согласно инструкции, приложенной к выбранному типу радиатора. На каждую батарею в обязательном порядке устанавливается кран Маевского либо какое-нибудь другое аналогичное устройство.

Как включить в схему циркуляционный насос

Этот конструктивный элемент может устанавливаться непосредственно на этапе сборки системы либо врезаться в уже существующую конструкцию с естественным током воды. В последнее время в продаже появились насосы, устанавливать которые можно как на обратную, так и на подводящую трубу. Однако стоят они довольно-таки дорого. Поэтому большинство хозяев загородных домов предпочитает приобретать менее выносливые модели старого образца. Поскольку повышенные температуры последние переносят не слишком хорошо, устанавливают их строго на обратную трубу на байпасе с тремя кранами. Перед самим насосом при этом в обязательном порядке монтируется фильтр очистки теплоносителя.

Опрессовка

После того как радиаторы и насос будут подключены, на обратную трубу устанавливают расширительный бак. В самой нижней точке магистрали врезают спусковой кран. Затем трубы подключают к соответствующим патрубкам котла. Заканчивают монтаж отопления своими руками опрессовкой с использованием глубинного насоса. В случае обнаружения протечек проблемные места герметизируют. После устранения неполадок (если они будут выявлены) систему можно начинать эксплуатировать.

Оцените статью: Поделитесь с друзьями!

Проектирование системы отопления в частном доме своими руками — ВикиСтрой

Цели проектирования и исходные данные

Прежде чем приступить к проектированию отопления в доме, нужно чётко описать ряд поставленных задач. В общем случае проект должен давать развёрнутый ответ на вопросы такого порядка:

  • какого типа будет система?
  • какой мощности теплового агрегата будет достаточно, чтобы восполнить потери тепла в доме?
  • как распределить генерируемое им тепло по всем помещениям?
  • как разместить радиаторы и трубы, чтобы они не мешали расстановке мебели и прочим коммуникациям?
  • как развести систему с минимальным вложением материалов?
  • как обеспечить настройку системы для разных температурных режимов?
  • как сделать систему отопления безопасной и простой в обслуживании?

Естественно, разработка проекта не может начаться, если об объекте проектирования ничего неизвестно. В первую очередь нужна описательная документация здания: планы этажей, срезы в разных плоскостях сечения, экспликация помещений с их площадью и кубатурой.

Вторая часть исходных данных касается теплотехнических свойств постройки. Необходимо уточнить температурный режим для каждой комнаты, посчитать теплопотери как среднего значения, так и в самую холодную пятидневку. При расчёте утечек тепла через ограждающие конструкции обязательно должны учитываться окна, двери, характер перекрытий и смежных помещений — методика описана в СНиП 23–02–2003 «Тепловая защита зданий». Согласно этим принципам ведения расчёта нужно определить как индивидуальные теплопотери в каждой комнате, так и их долю в общих потерях дома.

Расчёт и размещение радиаторов

Определив количество тепла, которое нужно вкладывать в каждое помещение, производится выбор типа и числа нагревательных приборов. Проще всего с электронагревателями: их электрическая мощность практически эквивалента тепловой (КПД близок к единице). С отоплением на жидком теплоносителе всё несколько сложнее.

Тепловая мощность водяных радиаторов определяется как количество теплоты, которое радиатор способен рассеять в окружающую среду. Есть множество факторов, влияющих на это значение: интенсивность конвекции воздуха, длина линии, температура и тип теплоносителя, скорость его протока. Производители радиаторов указывают лишь приближенные значения, в среднем от 100 до 250 Вт на одну секцию.

В принципе, при теплопотерях дома около 8 кВт/ч было бы достаточно закупить 60–80 радиаторных секций и равномерно распределить их по дому. Подход верный лишь отчасти, нужно учесть и другие моменты:

  • нет практического смысла греть помещения, которые не контактируют с улицей, поэтому радиаторы располагают преимущественно на ограждающих стенах;
  • теплопотери в одной комнате могут превышать потери остальных в 1,5–2 раза. Тепловую мощность нужно делить именно пропорционально теплопотерям, а не кубатуре помещения;
  • если в гостиной или кухне допустимо поддерживать 16–18 °С, то в спальной комнате нужно держать 22 °С, а в детской — 21–24 °С.

Для каждой батареи нужна обвязка, поэтому секции устанавливаются максимально плотными группами в целях экономии трубопроводной арматуры. С другой стороны, разнесение радиаторов в пространстве обеспечивает более равномерный и эффективный прогрев — между экономией и эффективностью приходится искать компромисс. Самый простой способ расчёта — делить число радиаторов для комнаты на количество окон в ней. Но определённый набор секций не всегда вписывается под подоконник, поэтому возможен монтаж дополнительного нагревательного прибора в соответствии с функциональным зонированием — у места отдыха, например, или рядом с рабочим столом.

Котёл и его обвязка

Для любого теплового агрегата имеют определяющее значение два параметра. Первый — максимальная генерируемая мощность, которую устройство способно отдать при сжигании топлива или преобразовании электроэнергии. Второй показатель — коэффициент преобразования энергии, от которого зависит фактический выход тепла с устройства.

У газовых котлов потери могут составлять до 30%: из-за неправильно настроенной горелки большая часть тепла вылетает в трубу, а тяга от горения высасывает тёплый воздух из помещения, вызывая прилив холодного уличного. Электрические котлы всю свою мощность отдают в виде теплового излучения с небольшими потерями (до 2–3%). Наибольшей энергетической ценностью обладают системы геотермального типа, которые вместо потерь обеспечивают придаток до 200% за счёт низкопотенциального тепла литосферы.

В конечном итоге важна именно фактическая мощность котла — она должна покрывать теплопотери дома с запасом около 15–25%. Коэффициент надёжности необходим как для того, чтобы оборудование не работало на износ, так и на случай нештатных ситуаций, когда необходимо обеспечить быстрый прогрев всего жилища.

Работа с газовыми котлами — наиболее сложная часть проекта. Необходимо не только подобрать агрегат соответствующей мощности, но и правильно организовать вывод продуктов горения. Для регулировки скорости тяги рекомендуется установка автоматических шиберов и вентиляторов-дымососов. Остатки тепла можно собирать экономайзером, включённым в цепь обратного тока, а забор воздуха для горения лучше делать не из котельной, а с улицы или из подпола.

Отопление на жидком теплообменнике имеет ещё один технический нюанс — описание гидравлической системы. Следует составить поуровневую схему трассировки труб, определить общее водоизмещение системы, компенсировать расширение теплоносителя расширительным баком и определить подходящую скорость циркуляции. Далее, согласно требуемой эффективности отопления в разных зонах жилища, могут организоваться отдельные контуры с разной интенсивностью циркуляции и температурой теплоносителя.

Схемы подключения

На подключение радиаторов в каждой комнате дома уходит куча времени. Лучше, если это время будет проведено за карандашом и бумагой, а не с сопутствующей порчей материалов и трудовых ресурсов. Схема прокладки труб и их соединений должна быть досконально продумана.

Разные типы подключений имеют отличия в распределении итоговой мощности. Наиболее классическая схема — двухтрубная. При правильно подобранной скорости циркуляции обеспечивает равномерный нагрев каждого радиатора в системе и допускает возможность индивидуальной регулировки.

Однотрубная схема подключения — это, скорее, способ локальной группировки радиаторов. Например, три радиатора одной комнаты могут быть последовательно связаны трубой с установкой общего терморегулятора и запорной арматуры. Но как общий случай такое подключение невозможно.

1 — котел отопления; 2 — группа безопасности; 3 — радиаторы с диагональным подключением; 4 — кран Маевского; 5 — расширительный бак мембранного типа; 6 — вентиль для слива и наполнения системы; 7 — насос

Ленинградка — отдельная разновидность однотрубной системы, в которой радиаторы подключены через закорачивающий кран. Она допускает возможность регулирования, пусть и не такую гибкую, как при двухтрубной системе — при смене теплового режима придётся перенастраивать регуляторы по всей длине крыла.

Выбор схемы разводки осуществляется всегда с учётом особенностей планирования помещения. Например, при большом удалении котельной от жилых помещений радиаторы запитывают кольцом Тихельмана — аналогом двухтрубной системы, хорошо организующей магистральные и разводящие трубопроводы. Максимальной функциональностью и удобством настройки обладает система отопления построенная «звездой» с использованием коллекторной группы. Однако этот вариант требует значительных начальных вложений.

Работа с альтернативными типами систем

В век экономии энергоресурсов выглядит всё более оправданной такая концепция отопления: обеспечить общую минимальную температуру центральной системой отопления, а затем проводить локальный нагрев в зонах, обитаемых жильцами наиболее часто, например инфракрасными обогревателями или системой воздушного отопления.

В таких случаях приходится работать с источниками лучевого отопления, и принцип их действия не всегда понятен. Но стоит вспомнить про расчёт теплового баланса, как картина становится яснее. Попробуйте при расчётах поднять желаемую температуру внутри дома на пару градусов, и вы легко определите недостаток мощности такого теплового режима. А зная производительность прибора, достаточно просто будет вычислить время, за которое он наполнит теплом помещение с дефицитом тепловой мощности.

Как мы уже говорили, электрическое отопление более эффективно в плане КПД, но не все его типы одинаково практически полезны. Характер генерируемой теплоты тоже важен: конвектор греет воздух, а от него греются находящиеся внутри помещения предметы. ИК-обогрев, напротив, нагревает предметы напрямую, отток тепла в таком случае менее выражен.

рмнт.ру

Отопление загородного дома сделанное своими руками

Для того чтобы загородный дом был теплым  зимой — необходимо индивидуальное водяное отопление, которое можно сделать собственными руками.

Выбор котла для отопления

В первую очередь, необходимо сформулировать

требования к будущему отоплению:

  • система должна работать в режиме — автомат;
  • должно быть раздельное регулирование температуры;
  • котел должен иметь минимальный размер и производить горячую воду как для отопления, так и для бытовой необходимости;
  • конструкция должна быть такой, чтобы ее обслуживал человек, имеющий базовые знания сантехнических работ.

Все вышеуказанные параметры соответствуют настенному двухконтурному котлу немецкой фирмы Vissman. Для котлов этого типа не нужны сооружения дымохода и трубы на крыше. Для коаксиального дымохода необходимо только отверстие в стене. Данные котлы не сжигают кислород в доме и не требуют холодного притока воздуха в дом.

Расчет тепловой мощности

После того, как вы определились с выбором котла, нужно подумать о тепловой мощности и количестве радиаторов в каждой комнате. Если вы хотите сделать отопление собственными руками, то нужно следовать не сложным правилам:
в комнате одна наружная стена и одно окно, то достаточно 1кВт мощности для отопления 10 м2 площади;
две наружные стены, одно окно – 1,2 кВт;
две наружные стены, два окна – 1,3 кВт теплой мощности.
Систему можно оснастить автоматическим регулятором температуры (устанавливают на радиаторы). Экономия от регулятора может достигать 40%. В качестве телохранителя лучше выбрать воду.
Затем необходимо разработать схему системы отопления вашего загородного дома. Решив вопросы со схемой отопления необходимо подобрать комплектующие элементы: трубы, запорно-регулирующие арматуры, радиаторы.

Анализ технических характеристик комплектующих элементов

Из различных видов радиаторов лучшими являются алюминиевые анодированные нагреватели. У них высокая теплоотдача, маленький вес, простой монтаж и элегантный дизайн.
Трубы для отопления лучше всего установить  металлопластиковые. Эти трубы устойчивые к коррозии и сравнительно недорогую стоимость.
Необходимо заняться привязкой схемы к конкретным помещениям. Это сэкономит не только деньги, но и время за счет более точного определения количества запорно-регулирующей арматуры.
При прорисовке чертежей отопительной системы учитываются требования к монтажу и обвязки радиаторных батарей. Эти требования не сложные, но выполнять их обязательно нужно.
После того как закончатся монтажные работы необходимо заполнить систему водой и провести опрессовку. Присутствие горячего и холодного коллекторов позволит заполнять поочередно
заполнять отдельные ветви. Могут выявится протечки, которые возможно связаны с разрушением и перетяжкой прокладок. Для того, чтобы оберечь сделанное отопление от промерзания необходимо оснастить систему автоматическим извещением о критическом понижении температуры.

Подробнее обо всем:

Чтобы увеличить картинку для более комфортного чтения, кликните на ней для просмотра в отдельном окне, и еще раз — для увеличения.



Источник — журнал «Сам» 03.2010
