Отопление с расширительным баком открытого типа схема: открытая система отопления с циркуляционным насосом и расширительным баком, схема

Добавлено автор alexxlab

Содержание

типы схемы и расширительный бак

Простота сборки, эффективность работы – основные показатели, которыми обладает открытая система отопления. Рассмотрим особенности, преимущества и недостатки схемы. Хозяину пригодится обзор основных и вспомогательных элементов конструкции для обеспечения бесперебойной и длительной эксплуатации.

  • Что такое открытая система отопления
  • Принцип работы, преимущества и недостатки
  • Комплектация открытой системы
  • Котел
  • Циркуляционный насос
  • Расширительный бак
  • Радиаторы отопления
  • Трубы открытой системы отопления
  • Схемы разводки открытой системы
  • Особенности монтажа системы
  • Принудительная циркуляция
  • Гравитационная схема

Что такое открытая система отопления

Открытой магистраль называется по типу расширительного бака – это емкость без крышки, которая монтируется в самой верхней точке конструкции. Классическая схема открытой системы отопления отличается от герметичной параметрами давления в магистрали.

Давление всегда равно тому, которое поддерживается атмосферой.

Поэтому для обустройства конструкции нужно намного меньше комплектующих, расчеты проще. Движение теплоносителя может быть гравитационным самотечным и принудительным. Первое обеспечивается физическими свойствами расширения воды при нагревании, второе – насосным оборудованием.

Принцип работы, преимущества и недостатки

Чтобы компенсировать повышение объема при расширении нагретой воды, в верхней точке конструкции устанавливается бак с достаточным свободным объемом для компенсации увеличения количества жидкости. Поскольку бак открытый, то он выполняет функции воздухоотводика – скопления газов в трубах выходят естественным путем. Необходимо поддерживать определенный слой носителя в баке, чтобы воздух не попал в магистраль отопления, в этом случае образуются воздушные пробки.

Реклама

Принцип работы простой – вода нагревается, поступает по трубам в контур отопления, прогревает радиаторы и возвращается обратно в котел для последующего подогрева. При снижении температуры носителя, давление бака обеспечивает проталкивание воды по системе, благодаря чему и поддерживается циркуляция.

К достоинствам схемы относят:

  1. Надежность. Если все расчеты проведены правильно, бак установлен с оптимальным объемом, то ничего сломаться тут попросту не может. Конструкция предельно проста и главное, нужно следить за объемом теплоносителя, то есть доливать воду в бак.
  2. При выборе самотечной схемы не будет шума от насоса. Но нужно обеспечить требуемый уклон трубопровода.
  3. Быстрый пуск, остановка магистрали.
  4. Самотечные схемы считаются автономными и не зависят от электроснабжения.

Самое важное при формировании – подобрать элементы конструкции для обеспечения и поддержания оптимальной мощности подачи теплоносителя. Конструкция проста по размещению, формированию и сделать ее сможет домашний мастер без особого опыта.

К недостаткам относятся:

  • открытый бак повышает риск попадания кислорода в теплоноситель, что может привести к коррозии трубопроводов;
  • риск промерзания теплоносителя;
  • длительный период нагрева системы после включения в работу;
  • необходимость контроля уровня носителя в баке;
  • невозможность использования антифриза – испарения вещества предстают ядовитыми.

Также нужно знать, что система отопления открытого типа требует правильного размещения приборов – котел отопления в самой нижней точке схемы, расширительный бак – в самой высокой.

Комплектация открытой системы

Конструктивно магистраль состоит из основных и вспомогательных узлов – котла, циркуляционного насоса, расширительного бака, трубопроводов, батарей. Стоит рассмотреть все элементы подробнее.

Котел

Чтобы отопление открытого типа работало бесперебойно, нужно подобрать правильную мощность котла.

Недостаток показателя обернется плохой циркуляцией теплоносителя, избыток – увеличением расходов, а также:

  • образованием конденсата в дымоходе;
  • снижением срока эксплуатации элементов системы;
  • неэффективностью работы котла, который не рассчитан на работу при сниженных нагрузках;
  • отказом автоматики.

Расчет мощности производится по сложной формуле, но можно обойтись стандартом – на 10 м2 площади требуется 1 кВт мощности, плюс 15-30% запаса.

Таким образом расчет производится довольно быстро. Помощь оказывают и производители оборудования, выкладывая на своих сайтах бесплатные калькуляторы расчета с учетом всех особенностей дома – утепления, схемы разводки, количества радиаторов и прочего.

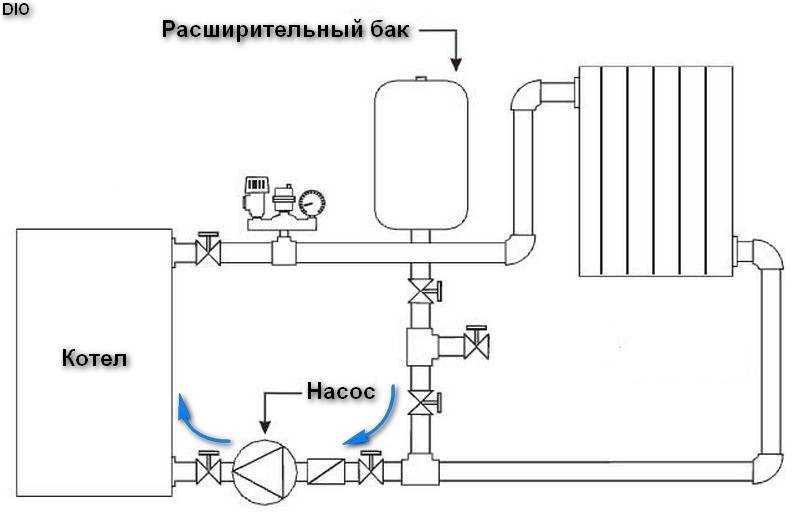

Циркуляционный насос

Несмотря на то, что самотечная конструкция пользуется спросом, открытая система отопления с циркуляционным насосом отличается большей эффективностью, поэтому для строений площади от 50 м2 следует предусмотреть наличие этого агрегата. Установка прибора снижает эксплуатационные расходы, а потребление электричества не больше, чем у обычной лампы накаливания.

Подбирается насос не только по диаметру, но и производительности, мощности создаваемого напора жидкости. Все параметры указываются в техническом паспорте и дополнительных рекомендациях от производителя, потому инструкцию читать обязательно.

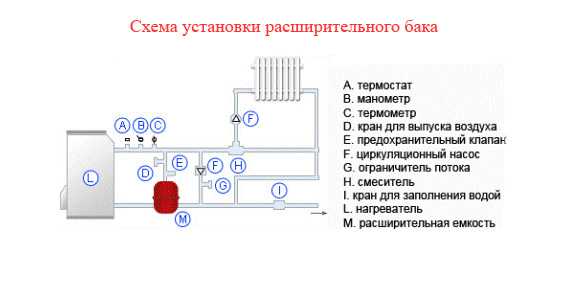

Расширительный бак

Мастеру с минимальными навыками сварки не составит труда сделать резервуар собственными руками. Важно учесть общий объем теплоносителя и сделать бачок с запасом пространства на расширение воды (примерно +10% к общему объему). При изготовлении бака следует отдать предпочтение металлу, стойкому к процессам коррозии.

Радиаторы отопления

Батареи – обязательный элемент конструкции, передающий энергию теплоносителя воздуху в комнате.

Различаются радиаторы по материалу изготовления:

  1. Чугунные радиаторы. Прочные, стойкие к коррозии, дорогие приборы длительного срока эксплуатации. Большая масса и высокая инертность агрегатов – плюс для открытой системы отопления.
  2. Стальные приборы отличаются легкой массой, но подвержены коррозии. Выбирать следует приборы с антикоррозийным покрытием, которые отличаются сниженной теплопроводностью. Иначе расходы на отопление значительно возрастут.
  3. Алюминиевые батареи считаются оптимальным выбором. Легкие и прочные приборы обладают хорошей теплоотдачей, теплоемкостью. Монтаж отличается простотой.
  4. Биметаллические батареи – лидер по сочетанию качеств и оптимальной стоимости. Недостатков нет, но лучше такие приборы применять в системах с постоянным высоким давлением. При выборе самотечной схемы установка биметаллических радиаторов нецелесообразна.

Важно! Перед выбором типа приборов необходимо рассчитать количество батарей, которое будет встраиваться в магистраль. Вполне вероятно, что достаточно 3-4 агрегатов для полноценного отопления дома, в этом случае чугунные батареи более чем оправданы.

Трубы открытой системы отопления

Выбор элементов магистрали производится с учетом диаметра, схемы разводки и материала изготовления деталей, в частности:

  • металлические трубы тяжелы в монтаже, стоят дорого и не применяются в системах автономного отопления;
  • медные отличаются предельно длительным сроком эксплуатации, выдерживают любые нагрузки, но стоят дорого;
  • металлопластиковые – оптимальный вариант, но придется регулярно проверять прочность соединений, подтягивать стыки для снижения риска протечек;
  • трубы из сшитого полиэтилена хорошо подходят для формирования тепловой системы, а простая сборка на фитинги облегчает монтаж, однако выбор затруднен большим количеством «кустарной» продукции, не отвечающей требованиям безопасности и практичности;
  • полипропиленовые элементы считаются лучшими, такая магистраль проста в монтаже, служит долго и не требует особого ухода.

Важно! Чтобы получить качественное водяное отопление открытого типа с насосом, следует выбрать армированные полипропиленовые трубы. Аппарат для пайки стыков стоит дорого, но можно взять в аренду. Стекловолоконное армирование труб лучше алюминиевого.

Схемы разводки открытой системы

Различается схема разводки с насосом и самотечная. Выбор определяется с учетом следующих нюансов:

  1. Общая площадь жилых и нежилых помещений, которые нужно отапливать. Если показатель больше 50-60 м2, то без принудительной циркуляции не обойтись.
  2. Количество этажей в доме, высота потолков. Для самотечной схемы важный элемент – наличие разгонного стояка, без него в системе появляется воздух, поэтому при низких потолках и высоте дома более 2-х этажей следует монтировать циркуляционный насос.
  3. Расчет теплового режима работы. При низкотемпературном режиме следует отдать предпочтение принудительной циркуляции теплоносителя, так как малое расширение воды не обеспечит необходимого давления в теплосистеме.

Далее определяется схема, которая может быть одно-, двухтрубной. Рассмотрим обе схемы подробно:

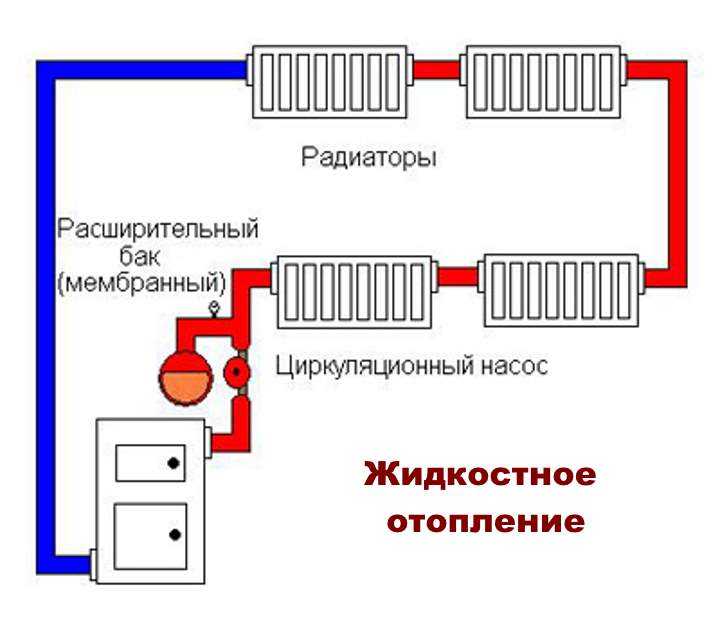

  • Однотрубная открытая система отопления с принудительной циркуляцией – это схема, которая предусматривает наличие одного трубопровода, выходящего и входящего в котел. Приборы подключаются последовательно, материалов уходит немного. Минус – снижение температуры носителя, то есть до крайнего радиатора в схеме вода будет доходить уже холодной. Выход – обустройство однотрубной системы в домах с небольшой площадью, до 50-60 м2.
  • Двухтрубная схема потребует большего расхода материалов, так как от котла отходят две магистрали – 1 на подачу теплоносителя, 2 на возврат. Расходы оправданы подачей теплоносителя нужной температуры к каждому радиатору, возможностью регулировать интенсивность нагрева батарей и проведением ремонта без отключения всей тепловой системы.

Коллекторная разводка считается сложной в монтаже, но применяется довольно часто. Выглядит конструкция как подача тепла и отвод обратки для каждого радиатора или группы батарей. Схема пригодится при формировании системы отопления в доме с большим количеством батарей, необходимости подвести обогрев к отдаленным помещениям (флигелю, крылу дома). Минусы – большой расход материалов, а также значительные затраты на энергию, поэтому в открытых системах коллекторная разводка практически не применяется.

Особенности монтажа системы

Значение имеет обеспечение оптимальной скорости тока теплоносителя, то есть его циркуляции. Если нет насоса, хозяину следует уложить магистрали трубопроводов с определенным наклоном. Стандартом считается 10 мм перепада на каждый метр магистрали, но мастера выкладывают уклон до 30 мм, чтобы циркуляция была постоянной.

Важно! Уклон рекомендуется делать даже в системах с насосом, это гарантирует поддержание работы отопительной конструкции при отсутствии электричества, когда насос не работает.

Также следует просчитать диаметр труб, максимальный показатель должен быть на трубах от котла к расширительному баку, затем идет постепенное снижение диаметра так, чтобы распределение потоков жидкости, давления по точкам теплообмена было равномерным.

Принудительная циркуляция

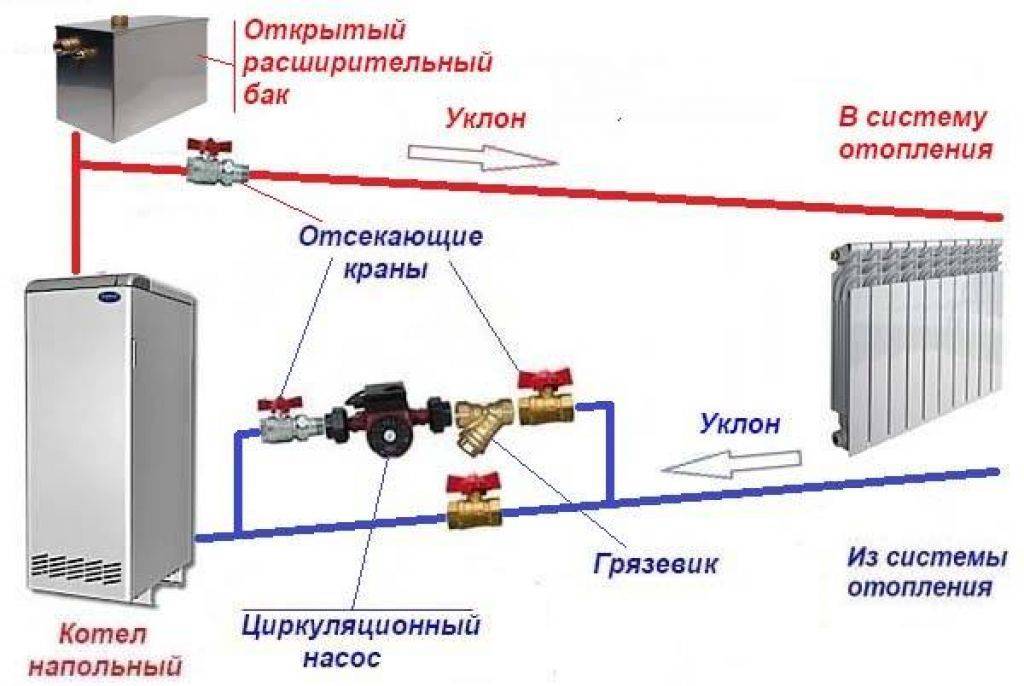

Открытая система отопления с насосом – энергозависимая схема, в которой теплоноситель циркулирует более равномерно и быстро. Важно выбрать точку монтажа оборудования, как правило, это труба обратного тока перед входом в бойлер. Оптимальное расстояние – 1,5 метра до бойлера. Лучше всего купить не насос, а комплект – байпас, где есть уже сам насос, фильтр и отсекающие краны – это упростит монтаж оборудования.

Важно! Монтаж насоса производится с учетом движения теплоносителя.

Гравитационная схема

Это система, в которой нет приборов для принудительной циркуляции, ток воды обеспечивается естественными физическими причинами и осуществляется за счет повышенного давления при нагревании теплоносителя. Монтаж рекомендуется с наличием разгонного стояка высотой не менее 3,5 метров – если стояка нет, теплоноситель не набирает скорости и циркуляция будет замедлена.

Для обеспечения нормальной функциональности системы диаметр трубы для разгонного стояка подбирается на 1 размер меньше сечения основной магистрали.

Также учитываются следующие нюансы:

  1. Монтаж труб с уклоном в сторону приборов отопления.
  2. Котел должен располагаться в самой нижней точке схемы. Лучше всего поставить котел в подвале, затем вывести стояк разгона и после него оборудовать магистрали подачи теплоносителя.
  3. Расширительный бак размещается на чердаке или под потолком – это должна быть самая высокая точка схемы.

На заметку! Электрический или газовый котел для открытой системы отопления не рекомендуется. Велик риск появления воздушных пробок, которые приведут к перегреву теплообменника. Проще выбрать твердотопливный котел или работающий на жидком топливе.

Открытая система отопления — схема работы системы открытого типа

Благодаря простоте установки и обслуживания, а также невысокой цене до сих пор пользуется популярностью открытая система отопления. С годами она претерпела некоторые изменения и уже в обновленном виде успешно применяется в селах, деревнях, коттеджных поселках, которые обеспечены газоснабжением. Она является отличным вариантом для отопления помещения небольшой площади, например, одноэтажного дачного домика. Недорогое обслуживание плюс достаточная эффективность – по этим критериям многие дачники выбирают данную схему.

Принцип действия открытой системы

Для полноценной работы система отопления открытого типа не нуждается в дополнительном использовании насоса. Теплоноситель циркулирует по трубам благодаря разности в плотности – речь идет о холодной и горячей воде.

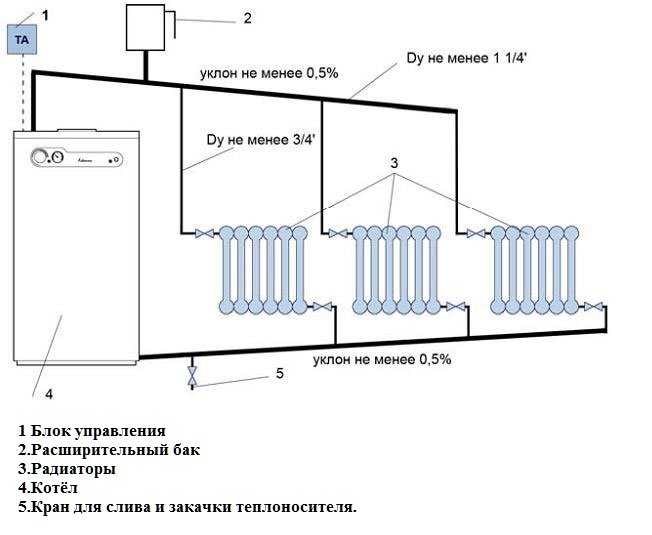

На схеме хорошо видны основные части открытой системы отопления: котел, расширительный бак, радиаторы и трубы

Конструкция системы элементарна и состоит из нескольких основных частей:

  • твердотопливный, газовый, дизельный котел отопления – следует выбрать оптимальный вариант;
  • чугунные или стальные радиаторы;
  • стальной расширительный бачок;
  • трубы.

В основе принципа действия – общеизвестные законы физики. Вода нагревается в котле и под действием высокого давления устремляется по трубам, в зону более низкого давления. Пройдя через все радиаторы и остыв, она возвращается обратно в котел. Не секрет, что при нагревании вещества расширяются, это происходит и с водой. По этой причине обязательная часть системы открытого типа – расширительный бак, который компенсирует излишки теплоносителя. Он не должен быть герметичным. Насос не требуется, но существуют варианты его использования. Врезной кран необходим для удаления воздуха.

Условно всю схему можно разделить на 2 части. Первая – «подача»: нагревание теплоносителя и движение его по трубам и радиаторам; вторая – «обратка»: охлаждение и возвращение ее в котел.

Особенности открытой схемы:

  • расширительный бак должен находиться выше остальных частей системы;
  • чем больше диаметр труб, тем лучше циркуляция;
  • вода более желательный теплоноситель, чем антифриз;
  • вода испаряется, поэтому следует наблюдать за ее уровнем.

Чтобы такая система отопления правильно функционировала, важно соблюдать рекомендованное давление. Для этого устанавливается специальный узел, называемый подпидкой. Более подробно об этом вы можете прочитать в нашем следующем материале: https://aqua-rmnt.com/otoplenie/kotelnaya/podpitka-sistemy-otopleniya.html.

Будет ли по зубам самостоятельный монтаж?

Для того чтобы справиться с монтажом отопительной системы открытого типа, не нужно обладать особыми знаниями или большим опытом. В первую очередь устанавливают котел, который может быть или навесным, или напольным. Вид котла зависит от удобства размещения, а его мощность – от площади отапливаемого помещения.

Мощность и размеры составных частей системы отопления зависят от общей площади дома

Далее рассчитывают и устанавливают радиаторы. Их можно заменить совсем простым вариантом – трубой диаметром 8-10 см, которая проходит по периметру всего дома и возвращается к котлу. Небольшой наклон трубы увеличит циркуляцию теплоносителя. При элементарной схеме бак устанавливают на обратке, рядом с котлом, но обязательно выше остального оборудования.

Другой вариант – однотрубная схема вертикального расположения, требующая монтажа расширительного бака на чердаке. Соответственно, чердак предварительно следует утеплить, чтобы бак не замерз в зимнее время.

Важно! Следует обратить внимание на правильный расчет величины расширительного бака. Недостаточный объем не выдержит высокого давления, в результате трубы просто разорвет.

Обратите также внимание на материал о том, как правильно сделать расчёт количества секций радиаторов отопления: https://aqua-rmnt.com/otoplenie/raschety/raschet-kolichestva-sektsiy-radiatorov-otopleniya.html

Подбор составных частей

    Котел. Идеальное место для установки котла – отдельное помещение, достаточно просторное (для удобства обслуживания) и имеющее доступ к свежему воздуху. Напольное покрытие должно быть сделано из противопожарного материала, например, бетона. Высчитав площадь дома, можно определить необходимую мощность котла. Он может работать на угле, газе, дровах, дизельном топливе.

Котел должен располагаться в отдельном просторном помещении

  • Радиаторы. Виды радиаторов: стальные, биметаллические, чугунные, алюминиевые. Наиболее популярными являются стальные. Их следует монтировать на расстоянии 3-5 см от стены, не меньше. Традиционное место установки – под окном, чтобы они служили барьером для холодного воздуха с улицы. Наиболее удобная высота – 40-60 см, чтобы оставались зазоры: сверху – до окна, снизу – до пола. Длина может быть любой, в зависимости от площади комнаты. Например, для спальни 15м² достаточно радиатора длиной 100 см.
  • Трубы. Медные трубы относительно дороги, стальные со времен покрываются ржавчиной, поэтому практически все выбирают пластиковые. Диаметр – 25 мм, 32 мм. Количество труб зависит от типа системы – однотрубной или двухтрубной. Как правило, их не встраивают в стену, а проводят открытым способом – прямо над полом. Трубы нарезают на удобные для монтажа отрезки и с помощью отводов соединяют с котлом, расширительным баком и радиаторами.
  • Расширительный бак. Его место расположения – на чердаке или возле котла. Следует запомнить, как соотносится объем бака с размерами системы в целом: он не должен быть менее 5% от объема всей системы. Для одноэтажного частного дома необходим бак не менее 8 литров, но лучше приобрести с запасом – 15 л.

О выборе труб для монтажа системы отопления, их видах и характеристиках вы можете прочитать в нашей следующей статье: https://aqua-rmnt.com/uchebnik/truby/kakie-truby-dlya-otopleniya-luchshe-vybrat.html.

Достоинства и недостатки системы

Для начала рассмотрим положительные стороны – не зря данную систему до сих пор активно используют.

  1. Простота схемы. Давно известно: чем проще устройство, тем безотказнее оно действует и тем быстрее можно справиться с поломкой.
  2. Функционирование оборудования, несмотря на отсутствие электроснабжения. Тепло в доме зависит только от наличия газа.
  3. Простота установки. Подготовленные части можно собрать в течение одного дня.
  4. Быстрое вхождение в рабочий режим, не менее быстрая остановка. Начало и конец работы системы зависят от включения/выключения котла.
  5. Невысокая стоимость составных частей.

Безусловно, схема открытой системы отопления обладает своими недостатками. Всегда найдется пользователь, которому не понравятся те или другие свойства оборудования или эксплуатации.

Например, многих не устраивают большие размеры деталей и всей системы в целом. Если строение не очень большое, бывает сложно расположить оборудование так, чтобы оно не мешало комфортному проживанию.

Объем открытого расширительного бака зависит от объема отопительной системы в целом

В некоторых случаях открытый расширительный бак отрицательно влияет на радиаторы и трубы: они подвержены коррозии.

 Важно! Особое внимание следует уделить испарению жидкости в баке. Воздух, попадая в трубы, вызывает их перегрев. Один из способов решения данной проблемы – слой масла на воде толщиной 1-2 см.

Приверженцы закрытой системы утверждают, что открытый тип менее эффективен, его КПД намного ниже.

  • Автор: Яна
