Отопление подача сверху или снизу: Где у батареи подача снизу или сверху

Схема подключения радиаторов отопления — как правильно выбрать нужную

Схема соединения отопления

Все специалисты говорят о том, что если неправильно воспользоваться схемой подключения радиаторов отопления, то теплопотери могут составить до 50%. Цифра удручающая, поэтому необходимо досконально разобраться в этом вопросе и дать рекомендации по поводу правильного проведения монтажного процесса.

Говоря о схеме подключения, следует иметь в виду трубную обвязку отопительных батарей.

Содержание

1. Схемы подключения
2. Диагональная схема
3. Боковая односторонняя схема
4. Нижнее подключение
5. Заключение по теме

Схемы подключения

Существует три основные схемы:

1. Диагональная.
2. Боковая.
3. Нижняя.

Рассмотрим каждую в отдельности.

Диагональная схема

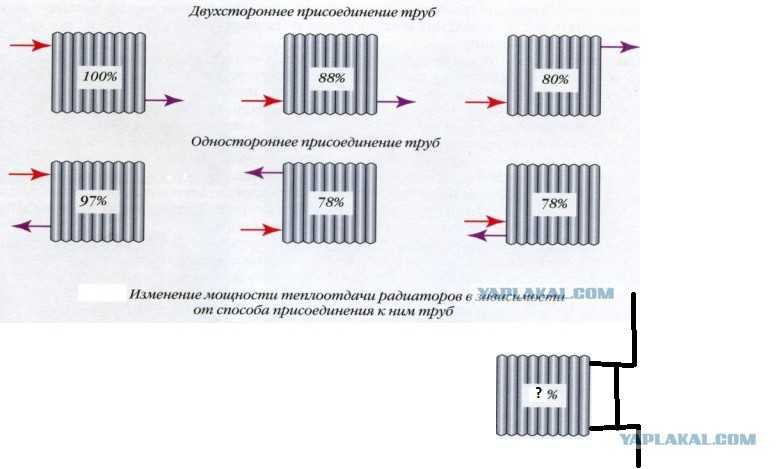

На сегодняшний день это самый эффективный вариант, имеющий наибольший коэффициент полезного действия. Подача горячей воды в этой схеме производится сверху, а обратка отходит снизу. Поэтому и эффективность работы такого радиатора будет выше. Все дело в законах физики. Теплая вода, даже под действием созданного внутри давления, стремится подняться вверх. Происходит противоток тепловой энергии, отсюда и высокая теплоотдача отопительного элемента.

Если все сделать наоборот, то теплоноситель просто будет подниматься вверх с достаточно большой скоростью, оставляя мало энергии в батареях. К тому же в этом случае поток теплоносителя пойдет по пути наименьшего сопротивления, а значит, говорить о его равномерном распределении не приходится. Горячая вода пройдет по первым трем секциям радиатора и быстро уйдет в обратку. Остальные же секции будут теплыми, потому что получили меньше энергии. Специалисты считают, что такая неправильная обвязка может стоить потери тепла до 50%.

Внимание! Подключение батарей отопления диагонального типа обычно проводят в домах, где используется двух- или однотрубная система отопления.

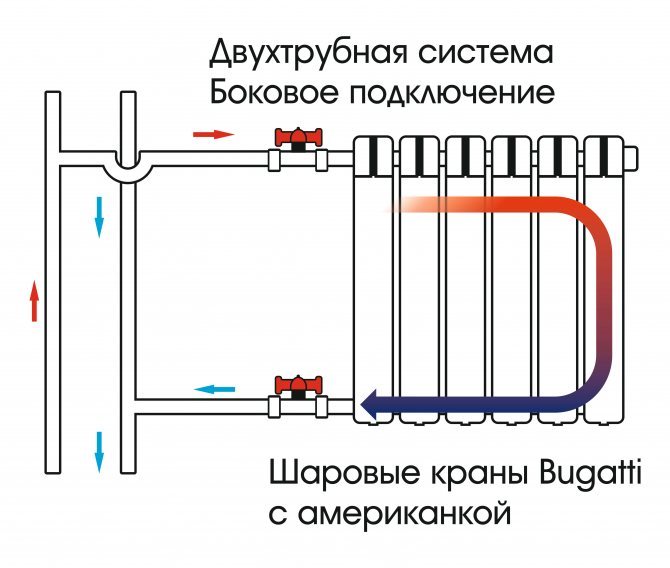

Боковая односторонняя схема

Эффективность теплоотдачи радиаторов при этой схеме уступает диагональной. Дело в том, что подача горячей воды производится сверху, а обратка подсоединяется снизу, но с этой же стороны радиатора. Распределение теплоносителя в любом случае становится неравномерным. Опять-таки основное тепло остается на нескольких первых секциях, остальные остаются всего лишь теплыми.

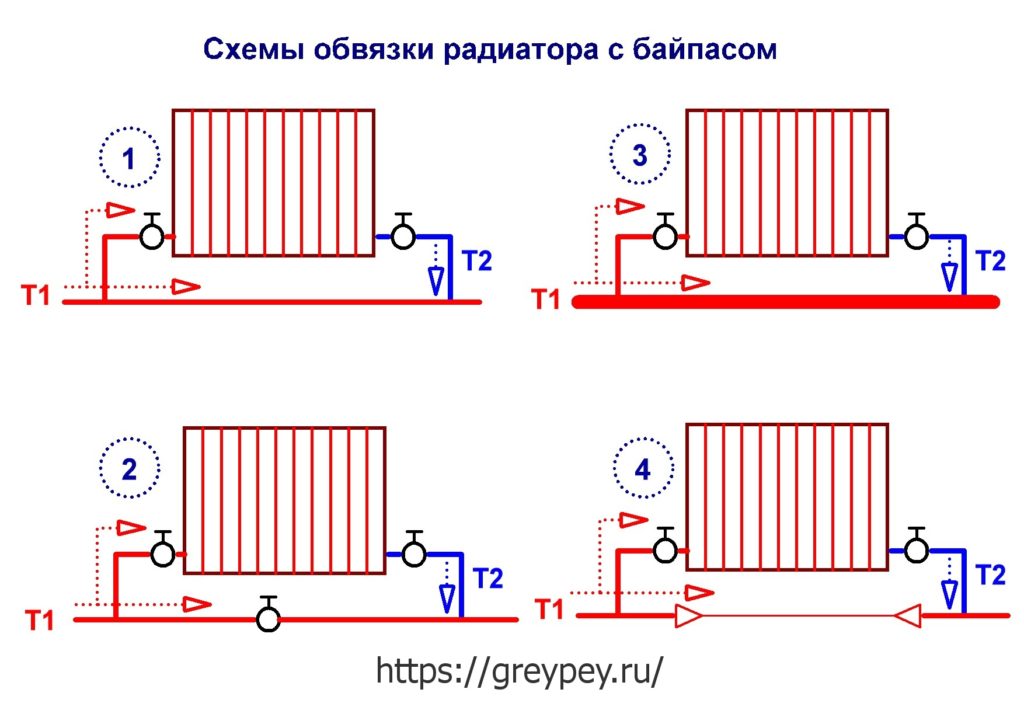

Правда, сегодня инженеры придумали, как увеличить длительность поступления теплоносителя в батареи. Для этого используют специальный патрубок, который называется удлинителем протока жидкости. Это обычная стальная труба, помещенная внутрь радиатора отопления. Но это не выход из положения — ведь не всегда потребители знают о такой новинке.

Данный вид обвязки очень часто используют в домах с небольшой полезной площадью — отопительные приборы в этом случае работают очень эффективно. Однако схема будет работать лучше, если увеличить или скорость теплоносителя (установка циркуляционного насоса решит эту проблему), или его температуру.

Еще один момент — это смена подводки труб подачи и обратки. Как и в первом случае с диагональной системой обвязки, здесь также эффективность будет падать наполовину.

Нижнее подключение

Нижнее подключение

Обычно этот вариант используют в том случае, если трубопровод отопительной системы проложен в полу или под плинтусом. Среди специалистов этот способ обвязки носит название серповидного, или сидельного подключение.

Подобный вариант обвязки стал очень популярен, потому что появилась возможность спрятать трубы в стены или пол. Тем самым решаются некоторые дизайнерские проблемы, связанные с созданием внутреннего интерьера комнат. К тому же эффективность теряется не на много. Специалисты утверждают, что потери составляют всего лишь 7-10%. Для большого дома это мизер.

Но здесь необходимо учитывать количество секций в одной батарее. К примеру, если один радиатор имеет большую длину, а значит, большее количество секций, то нижняя обвязка будет эффективнее, чем боковая. Если длина батареи небольшая, то боковая обвязка будет эффективнее нижней.

У данной схемы есть подвид, который определяется конструкцией отопительного прибора. Дело в том, что производители предлагают батареи, у которых выход труб расположен не с боку, а снизу. Они направлены вертикально и смотрят в пол. Чтобы подключить такой радиатор к системе отопления, необходим специальный сантехнический узел, в который входят запорная арматура и байпас.

Заключение по теме

Как видите, подключение радиаторов отопления (схема должна быть выбрана точно для каждой системы) сопровождается разными видами обвязки. Не стоит думать, что всегда и везде лучше принимать за основу диагональный вариант. Все не так просто, как кажется на первый взгляд. Приходится учитывать множество факторов, где финансовый (экономический) играет достаточно важную роль. К тому же многое будет зависеть от общей обвязки отопительной системы.

Читайте далее:

Что такое обратка в системе отопления – Подача и обратка в системе отопления

24 Марта 2022

Просмотров:  264641

Время чтения:  10 минут

Содержание

Определение обратного трубопровода

Отличие от подачи

Самотечные конструкции с расширительным баком открытого типа

Организация подачи теплоносителя к радиаторам и его возврат в котел

Двухтрубная система

Схемы двухтрубной разводки

Коротко о главном

«Обратка системы отопления что это такое» – вопрос, с которым может столкнуться человек, желающий самостоятельно произвести монтаж контуров и оборудования для обогрева помещения. Важно разобраться не только с тем, что это такое, но и с тем, как ее правильно монтировать.

Простое схематическое изображение обратки и подачи

Определение обратного трубопровода

Обратка системы отопления – это участок трубопровода, по которому уже остывший теплоноситель возвращается к отопительному прибору для нагрева.

В некоторых моделях котлов можно увидеть два патрубка для подключения транспортирующих теплоноситель трубопроводов. К одному из них будет подключен подающий трубопровод отопления, или подача. Он необходим для подачи жидкости в систему отопления. Другой предназначен для приема возвратившегося и остывшего теплоносителя, следовательно, к нему будет подключена обратка отопления.

Купить котел, радиаторы и другое необходимое оборудование для системы отопления можно в нашем интернет-магазине

.

Примерное расположение подающего и приемного патрубков на котле отопления

Если попытаться разобраться в транспортировочных контурах, то для того чтобы отыскать возвратную трубу, нужно обладать следующими знаниями:

• Схемы с двухтрубной разводкой разграничиваются коллекторами или радиаторами. Следовательно, подающий и обратный трубопровод системы отопления представляют две отдельные линии. Как правило, обратный трубопровод отопления расположен снизу, подающий – сверху. По такому же принципу подключают батареи.
• В однотрубной схеме немного по-другому. Радиаторы выстраивают последовательно, а значит от отопительного прибора и до последней батареи, линия будет считаться подающей, так как теплоноситель на данном участке не имеет обратного движения. От выхода из последней батареи и до входа в котел – обратный трубопровод отопления, так как этот участок подразумевает возврат теплоносителя для повторного нагрева в котел.

Подающая линия проходит вплоть до выхода из радиатора, остальная часть относится к обратке

Отличие от подачи

Иногда определение местоположения линии обратки может быть затруднительным. Если нет даже поверхностного знания, как устроена отопительная система,найти обратный трубопровод системы отопления можно с помощью термометра.

Несомненно, метод не является идеальным, так как расположение во многом зависит от выбранного метода разводки.

Определить, где находится обратка системы отопления в частном доме, можно и по способу разводки:

• Диагональное и боковое подключение. Эта схема предполагает разграничение на верхний и нижний участки. Так как по физическим законам известно, что горячее вещество всегда легче и потому устремляется вверх, то для разогретого теплоносителя была выбрана верхняя часть радиатора. Соответственно она будет являться подачей. Холодный теплоноситель более тяжелый и для лучшего его передвижения выбрано нижнее подключение.

Заказать установку радиаторов отопления можно в нашей компании. Для получения подробной информации перейдите в раздел «услуги».

Определение линии обратки при диагональном подключении

• В батареях с нижним подключением (обычно это стальные модели), разграничение на обратный и подающий трубопровод системы отопления обозначено маркерами или стрелочками на корпусе устройства.
• Выбирая для разводки отопительного контура «ленинградку», можно быть уверенным, что подающим будет считаться участок начиная от нагревательного прибора и до последнего радиатора. Соответственно, участок отходящий от батареи, находящейся последней в цепи и до котла, считается возвратным.
• Отопительные системы для больших домов и коттеджей оснащаются коллекторными распределителями. На гребенке имеются регулируемые вентили с прозрачными колпаками. Это говорит о том, что арматура относится к подающей линии. В случае если на гребенке установлена резьбовая заглушка, то она предназначена для обслуживания контура с остывшим теплоносителем. В коллекторе подающую и возвратную линии также можно различить по цвету верхнего колпака – для подачи он красный, а для возвратки синий.

Типичная конструкция коллекторного распределителя с маркерами обозначения обратной и подающей линии

Несмотря на то, что обратка в отоплении дома предназначена для возврата уже остывшего теплоносителя, она также играет немаловажную роль для правильной и стабильной работы отопления.

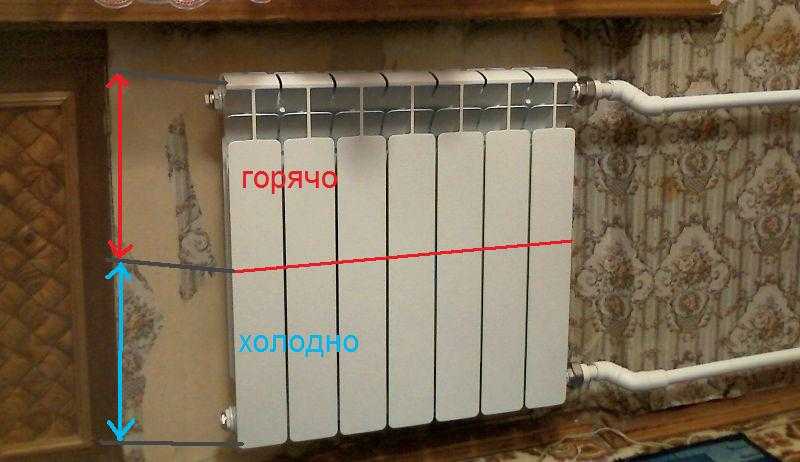

Так, холодная обратка в системе отопления – серьезная проблема, которую нужно устранить. При этом в норме температура обратки в системе отопления должна составлять примерно 60 °C. Почему обратка может быть холодной:

• ошибки при монтаже;
• воздушные пробки в системе;
• недостаточный расход теплоносителя;
• загрязнение отопительного контура, сужение сечения трубы.

Самотечные конструкции с расширительным баком открытого типа

Разница гидростатического давления между охлажденным и нагретым теплоносителем, заставляет его приводить в движение, из-за более низкой плотности разогретой жидкости. Давление в обратке системы отопления равно примерно 2 бар.

Вывод! Большой перепад в температурных показателях между подачей и обраткой, говорит о разности давления на этих участках. Соответственно, большая разница температур и повышение давления, приводят к увеличению выталкивающей силы и скорости движения теплоносителя.

Проект и монтаж в системе с естественной циркуляцией, осуществляется с учетом некоторых правил:

• Чем выше теплоотдача нагревательных приборов (батарей), тем существеннее ощущаются теплопотери в теплоносителе, а, следовательно, жидкость, двигающаяся по контуру, охлаждается намного быстрее.

В видео показывают, как самостоятельно определить обратку отопления

• Чем больше расстояние от нижних патрубков батарей до входа в отопительный прибор, тем более протяженным становится низкотемпературный участок. Таким образом, вытеснение горячей жидкости из котла происходит быстрее и повышается эффективность обогрева помещения.
• Установка котла производится ниже участка с возвращающимся тепловым носителем. Завышение уровня не допускается условиями монтажа. Помимо прочего, во время разводки контура, необходимо сохранять уклон 2-3 мм на 1 погонный метр. Это поможет циркулировать жидкости естественным образом, повышая эффективность нагрева батарей.

Организация подачи теплоносителя к радиаторам и его возврат в котел

Чаще всего для монтирования отопительных контуров используются однотрубные или двухтрубные обвязки. Иногда практикуется комбинированное подключение. Если для монтажа была выбрана двухтрубная схема, то подводка осуществляется к двум параллельно расположенным патрубкам. В случае выбора однотрубной конструкции, подводка производится через нижний патрубок.

Заказать установку системы отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Вариант системы отопления

Однотрубная разводка

Популярность данного типа разводки была завоевана благодаря некоторым особенностям конструкции:

• Если рассматривать вопрос с финансовой точки зрения, то этот метод расположения более выгодный. Экономия в основном касается покупки труб для монтажа контура.
• Помимо этого, налицо снижение сложности монтажа.
• При желании замаскировать трубопровод внутрь стен, потребуется меньше делать штроб, что сокращает трудозатраты.
• Уменьшение протяженности трубопровода позволяет уменьшить количество приобретаемого фитинга.
• Скорость сборки одноконтурной конструкции в два раза быстрее.
• Так как движение жидкости последовательное, следовательно, потери тепла менее заметны, и количество затрачиваемого топлива на обогрев помещения значительно снижается.
• Современные многоквартирные дома преимущественно используют однотрубную конструкцию, комбинируя ее с вертикальным подключением к стояку для равномерного распределения по квартирам.

Отличие однотрубных и двухтрубных схем отопления в квартирах

• При монтаже однотрубного отопления можно использовать один из возможных методов подключения: боковую, диагональную или нижнюю.

В однотрубной системе также имеется разделение на вертикальную и горизонтальную:

• Вертикальная преимущественно встречается в многоквартирных домах. Подводка в данном случае сохраняет привычное горизонтальное положение. Такую же конструкцию можно встретить и в частных домах с несколькими этажами.
• Горизонтальная. При выборе данной схемы, ни в коем случае не нужно выбирать последовательное подключение к патрубкам. Это приведет к быстрому засорению и остановке нагревательных приборов. Чаще всего применяется «ленинградка» или диагональное подключение.

Горизонтальная и вертикальная схемы отопления

Двухтрубная система

Система, где в разводке контура участвуют две трубы, широко применяется как при благоустройстве частного дома, так и в квартирах. В отличие от одноконтурной схемы, данный метод отличается следующим перечнем преимуществ и особенностей:

• За счет использования двух труб для прогрева помещения, наблюдается более равномерное распределение тепла по всем батареям. Однако не каждая схема отличается такой особенностью. Наиболее приемлемый вариант – это лучевая разводка и обвязка по методу Тихельмана.
• Эффективность двухтрубного метода заметна при эксплуатации большого количества радиаторов. В таком случае можно затрачиваться на покупку лишних терморегуляторов и балансировочных вентилей. Для качественной работы достаточно установить их возле гребенки. Преимущество налицо – регулировка температуры и количества подаваемого теплоносителя проводится из одного участка.

В ролике рассказывают об особенностях монтажа и отличиях однотрубной и двухтрубной систем отопления

• Так как батареи в двухтрубной конструкции устанавливаются независимо друг от друга, то для обслуживания или ремонта совсем не обязательно полностью сливать воду из труб, достаточно перекрыть индивидуальную запорную арматуру и демонтировать нагревательный прибор.

Схемы двухтрубной разводки

• Тупиковая. Контур в таком случае прокладывается в одном направлении и имеет тупиковый радиатор. Прекрасно подходит для реализации с одноконтурными отопительными приборами. Для создания из боковых параллельно расположенных патрубков выпускаются два трубопровода – верхний подающий и нижний принимающий. Подающий трубопровод последовательно проходит все радиаторы и создав замыкающую петлю за последним из них, возвращается, образуя нижнюю (обратку), которая прошедши все батареи, возвращается к котлу. Недостаток – использование в габаритных системах приводит к преждевременной потере тепла. Таким образом, вода, не дойдя до последнего радиатора, может потерять до 40-50% тепловой энергии. Максимум допустимых батарей в контуре – 4 единицы.

Тупиковая и попутная (петля Тихельмана) схемы

• Лучевая. Можно встретить в контурах, где используется коллекторное распределение трубопроводов на радиаторы и теплые полы. Позволяет добиться минимальной разницы по длине между лучевыми отрезками. Благодаря этому, удается добиться равномерного прогрева каждой ветки.
• Петля Тихельмана. Представляет собой следующую конструкцию. По подающей линии выпускается трубопровод. Он прокладывается по низу системы, транспортируя горячую воду. Подходя к батарее, монтируется вертикальный столб и проводится боковое подключение к ней. Подобным образом выполняется подводка трубопровода ко всем попутным обогревательным конструкциям. Из последнего радиатора в контуре, выпускается петля из нижнего патрубка, который располагается по отношению к подающей линии диагонально. Трубопровод ведется до входного патрубка котла и попутно проводятся подключения к батареям, также. Как это делалось на линии подачи. Таким образом образуется своеобразная петля.

В видео подробно рассказывают о нескольких видах схем подключения двухтрубной системы

Коротко о главном

Сборка однотрубной и двухтрубной систем отопления может быть проведена по нескольким схемам. Если необходимо сэкономить, то лучше выбрать однотрубную систему. Для большей отдачи лучше остановиться на двухтрубной конструкции. Особенно, если для разводки будет использована петля Тихельмана. Правильно выполненный монтаж линии обратки делает работу системы более эффективной.

Столкнулись ли вы со сложностями при определении местоположения линии обратки? Какая схема монтажа вашей системы отопления дома?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Лучшее место для снабжения и возврата ОВиК

Зона 3A W/H – У меня есть существующая негабаритная система HVAC, которая должна быть заменена, и я искал возможность переоборудовать дом в 3-зонную канальную мини-сплит-систему Mitsubishi правильного размера, это дом в стиле ранчо, поэтому было бы довольно легко разделить на трети.

Я выполнил руководство J & S, но я обеспокоен тем, что существующие поставки (показаны красным) и возвраты (показаны синим цветом) не были хорошо продуманы… подача в главной спальне дует прямо на кровать, а не к окнам или они дуют прямо на потолочный вентилятор, все спальни (кроме спальни 4) и офис полагаются на дверные проемы для их возврата.

Мой главный вопрос: как разумно определить оптимальное размещение поставок и возвратов? Это кажется очень субъективным, и из того, что я могу сказать, нет никакого программного обеспечения, которое справится с этим в жилом помещении.

У меня был чистый лист Руководства D по дому в Wrightsoft, просто чтобы увидеть, каким он потенциально «должен» быть, но у меня нет никакого способа количественно оценить влияние выхода из дома с существующим расположением вентиляционных отверстий. против его оптимизации.

Похоже, что Autodesk начинает продвигать эту функциональность, но пока не уверен, что она достаточно удобна для пользователя.

Мысли?

Подробная библиотека GBA

Коллекция из тысячи строительных деталей, упорядоченных по климату и части дома.

Поиск и загрузка деталей конструкции

Присоединяйтесь к ведущему сообществу экспертов в области строительства

Станьте участником GBA Prime и получите мгновенный доступ к последним разработкам в области зеленого строительства, исследованиям и отчетам с мест.

Начать бесплатную пробную версию

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение возможности использования энергии в жилых помещениях

• 14 апреля
• 31 марта
• 17 марта

Руководство по продукту Посмотреть больше

• 5 апреля г.
• 29 марта
• 20 февраля г.

выше или ниже? | Консультации

Эксперты по воздухораспределению оценивают преимущества и недостатки верхнего и нижнего распределения воздуха.

Инженер-консультант: Поскольку технологии и системы HVAC продолжают развиваться, наблюдаете ли вы больше движений в сторону потолочных или напольных систем вентиляции?

ABNEY: Мы наблюдаем рост использования напольных систем ОВКВ. В современных офисных зданиях предпочтение отдается большим помещениям с открытой планировкой, которые идеально подходят для распределения воздуха под полом. Мы также наблюдаем большой интерес к системам напольных покрытий для получения сертификата LEED Совета по экологическому строительству США. На самом деле, напольные системы специально упоминаются в нескольких кредитах LEED.

КАЛЛСТРОМ: Но потолочные воздушные системы, конечно, по-прежнему более распространены. Одна из причин, по которой UFAD не получила более широкого признания, заключается в том, что до недавнего времени не существовало стандартизированных руководств по проектированию. Инженерам пришлось разрабатывать инструкции самостоятельно. Однако ситуация меняется. Например, новое руководство ASHRAE по проектированию подпольного распределения воздуха окажет положительное влияние на принятие и использование систем UFAD.

МАМА: Переход в УФАД — это не эволюция, а деволюция, на мой взгляд. В UFAD нет ничего передового или нового. Фактически, он был в Монтичелло Томаса Джефферсона в конце 1700-х годов 9.0005

В последнее время компьютерные залы и центры обработки данных обслуживались через воздуховоды и неканальные камеры с фальшполом. Тенденция к прокладке сетевых кабелей и электроснабжению под полом возродила интерес к UFAD, основываясь на идее, что с уже созданным напольным пространством воздух можно будет подавать через него с небольшими дополнительными затратами или без них.

INT-HOUT: Мы рассматриваем UFAD как еще один способ решения общей проблемы. Я бы не зашел так далеко, чтобы охарактеризовать его как совершенно новое движение.

CSE: Каковы преимущества и недостатки каждого подхода?

ABNEY: Модульность и гибкость — два основных преимущества напольных покрытий. Кроме того, подпольный воздух должен снижать энергопотребление здания в системах ОВКВ, поскольку можно использовать более низкие температуры приточного воздуха и вентиляторы с меньшей мощностью. Это, конечно, зависит от конструкции здания и его местоположения.

Подпольные системы также очень тихие. Это может быть преимуществом или недостатком, в зависимости от потребностей здания. Во многих зданиях с системами UFAD также используются генераторы белого шума, что увеличивает стоимость конструкции.

Накладные системы лучше подходят для жилых зданий и зданий с большим количеством частных офисов, поскольку накладные конструкции позволяют лучше контролировать зоны. Камера под полом обычно представляет собой одну большую камеру под давлением. Это означает, что жильцы могут управлять своим индивидуальным диффузором в системе под полом, но вся зона открытой планировки имеет постоянный климат.

КАЛЛСТРОМ: Все это хорошие моменты, но нельзя забывать о важности стоимости; Накладные системы обычно имеют преимущество в более низкой первоначальной стоимости, в то время как напольные системы имеют более низкие затраты в течение жизненного цикла. Экономия в течение жизненного цикла в первую очередь связана с более низкими затратами на реконфигурацию пространства, а также снижением затрат на электроэнергию. Поскольку количество воздуховодов значительно сокращается при распределении под полом, потребление энергии вентиляторами снижается из-за более низкого статического давления в системе. В определенных климатических условиях, где высокая влажность не является проблемой, температура приточного воздуха UFAD от 63°F до 65°F означает дополнительную экономию энергии за счет увеличения использования экономайзера.

Однако подвесные системы гораздо более выгодны при модернизации. Количество изменений, необходимых для помещения, борьба с дверными проемами, лифтами и т. Д., Делает дооснащение UFAD в большинстве случаев непомерно затратным.

CSE: Помимо первоначальной стоимости, видите ли вы другие проблемы, стоящие на пути более широкого признания UFAD?

KALLSTROM: Одна из самых больших проблем для UFAD заключается в том, что это новая и незнакомая технология. Преимущество подвесных систем заключается в том, что они используются годами. Со временем накладные системы были усовершенствованы, а также были разработаны руководства по проектированию и инструменты, что значительно упростило их применение. С другой стороны, системы UFAD появились впервые, их конструкция разрабатывалась путем проб и ошибок, и до недавнего времени не существовало никаких стандартных руководств.

INT-HOUT: Я согласен. Накладные системы используются уже много лет, и существует множество вариантов оборудования и конструкции системы. И дизайнерское сообщество, и операторы зданий понимают эти системы. При проектировании, установке по назначению и обслуживании подвесные системы обеспечивают комфортное и энергоэффективное пространство. Дело в том, что с UFAD у инженеров пока не так много вариантов оснащения. И, поскольку это новая технология, детали конструкции другие, и строительный персонал нуждается в обучении работе с другим оборудованием.

ЭБНИ: Инженеры не одиноки в процессе обучения. До недавнего времени не существовало применимого метода испытаний NFPA 90A для диффузоров фальшпола, поэтому некоторые местные органы власти не разрешали использовать полимерные диффузоры. Издание 2002 г. NFPA 90A было обновлено, чтобы предоставить тест для дискретных устройств, используемых в подпольной камере. Он добавил UL 2043 в качестве метода испытаний воздухораспределителей, предназначенных для применения в фальшполах, так что теперь полимеры могут быть протестированы и внесены в список UL для соответствия тесту NFPA.

CSE: Какие еще тенденции влияют на характеристики потолочных и напольных систем вентиляции?

ABNEY: Увеличение числа зеленых зданий является самым большим стимулом для использования полов. GSA и многие государственные и местные муниципалитеты требуют сертификации LEED для всех зданий, финансируемых федеральным правительством, штатом и городом. Некоторые муниципалитеты даже предоставляют налоговые льготы для «зеленых» зданий. Если есть финансовая выгода, такая как налоговая льгота или снижение затрат на электроэнергию, мы также увидим рост систем напольных покрытий.

KALLSTROM: Исследования показали, что уровень комфорта выше при использовании напольной системы; в накладной системе пассажиры практически не контролируют свое индивидуальное рабочее пространство. Кроме того, за счет подачи свежего приточного воздуха на пол, ближе к пассажиру, и обеспечения потока воздуха от пола до потолка качество воздуха в помещении улучшается за счет удаления загрязняющих веществ из занимаемого пространства.

MUMMA: С другой стороны, растущий интерес к системам потолочных излучающих охлаждающих панелей (CRCP) способствует продвижению потолочных систем, поскольку они предлагают несколько значительных преимуществ. Во-первых, низкотемпературный вентиляционный воздух — от 44 ° F до 50 ° F — может подаваться специальной системой наружного воздуха на уровне потолка через диффузоры с высокой индукцией, которые удаляют около 6 БТЕ / час. на кв. м. ощутимой нагрузки от излучающих панелей. Это может помочь значительно снизить первоначальные затраты на CRCP и сократить связанные с этим эксплуатационные расходы насоса. И, во-вторых, улучшенная подача воздуха к CRCP может увеличить количество тепла, удаляемого блоками из здания, на 40%. Это помогает еще больше сократить первоначальные затраты на CCRP и эксплуатационные расходы насоса.

CSE: Какие факторы влияют на объем используемого наружного воздуха?

ABNEY: ASHRAE 62-1999, Приложение n, Таблица 6. 2, определяет зональную воздушную эффективность потолочных и напольных систем. В типичной потолочной системе с подачей холодного воздуха через потолок эффективность распределения воздуха (Ez) равна 1,0, что соответствует типичной системе, расположенной под полом.

MUMMA: В частности, в Приложении ASHRAE говорится: Подача холодного воздуха к полу и возврат к потолку при условии, что приточная струя со скоростью 0,8 м/с (150 футов в минуту) достигает высоты не менее 1,4 м (4,5 фута) над полом. Этому условию соответствует большинство подпольных систем распределения воздуха, где Ez = 1,0.

Кроме того, он обеспечивает подачу холодного воздуха к полу и возврат к потолку при условии, что низкоскоростная вытесняющая вентиляция обеспечивает однонаправленный поток и тепловую стратификацию, где Ez = 1,2. При потолочной подаче холодного воздуха Ez = 1,0. Ez, эффективность распределения воздуха по зонам, используется в знаменателе для расчета скорректированного потока наружного воздуха на зону. Как правило, потолочные системы и системы UFAD имеют Ez = 1,0, что указывает на отсутствие разницы в количестве необходимого наружного воздуха. Но если низкоскоростная вытесняющая вентиляция (обычно не в случае UFAD) обеспечивает однонаправленный поток и тепловую стратификацию, скорректированный объем наружного воздуха примерно на 17 % меньше, чем при UFAD или подходах подачи к потолку.

INT-HOUT: Влажность является основным фактором при управлении наружным воздухом. Повышение осведомленности о плесени и грибках, которые напрямую связаны с влажностью в здании, является движущей силой в минимизации использования наружного воздуха. Но в то же время внедряются новые системы, позволяющие более эффективно и экономично кондиционировать, т. е. осушать, больший процент наружного воздуха. Исследования производительности теперь показывают, что существует экономическая выгода от увеличения количества наружного воздуха, поэтому в конечном итоге это приведет к тому, что скорость вентиляции превысит минимальные уровни, требуемые в нормах и стандарте 62.

CSE: Есть ли какие-либо недавние изменения кода, которые могут повлиять на конструкцию этих систем?

MUMMA: Да, так как юрисдикции принимают стандарт ASHRAE 62, Приложение №.

KALLSTROM: К потолочным и напольным системам применяются одни и те же коды и стандарты. Но строительные чиновники все больше беспокоятся о соответствии системы UFAD существующим нормам и стандартам, поскольку эти конструкции становятся все более распространенными. Инженеры должны консультироваться с местными властями на протяжении всего проектирования, чтобы снизить вероятность возникновения проблем. По мере получения дополнительных результатов исследований и оценки существующих приложений UFAD мы увидим изменения и исключения в кодах и стандартах для систем UFAD.

CSE: Какие технологические усовершенствования вносятся в напольные и верхние вентиляционные системы?

INT-HOUT: Оборудование для обеих концепций постоянно обновляется, чтобы удовлетворить конкурентные потребности, а новое программное обеспечение для спецификаций улучшает выбор продуктов для обоих типов систем.

KALLSTROM: В этих двух подходах используются одни и те же компоненты, но некоторые новые продукты вводятся специально для UFAD. Ранние приложения UFAD требовали адаптации потолочных изделий под полом, что, возможно, приводило к компромиссам в дизайне. В настоящее время ряд производителей разработали продукты, идеально подходящие для систем UFAD, в том числе продукты, предназначенные для размещения в пределах 2 футов. на 2 фута. приподнятые панели доступа, продукты с верхним доступом для облегчения обслуживания сверху, повышенная управляемость и обратная связь компонентов UFAD.

ABNEY: За последние пару лет увеличилось использование сверхвысокоэффективных двигателей ECM как для потолочных, так и для напольных систем. Двигатели ECM имеют КПД от 70% до 80% во всем рабочем диапазоне, обеспечивая экономию энергии для владельца здания.

Альтернативные варианты облицовки как для потолочных, так и для напольных систем также недавно стали доступны в качестве опции для облицовки из стекловолокна. Кроме того, Международное агентство по изучению рака повысило свою оценку опасности формальдегида, заявив, что он «канцерогенен для человека». Это повысит спрос на материалы для облицовки, не содержащие формальдегида.

Участники

Дженни Эбни , старший менеджер проекта, Титус, Ричардсон, Техас

Стэнли А. Мумма , PE, Ph.D. , Архитектурное проектирование, Университет штата Пенсильвания, Юниверсити-Парк, Пенсильвания,

Дэйв Калстром , менеджер по продажам и маркетингу, вентиляторы и вентиляторы, Гринхек, Шофилд, Висконсин

Дэн Инт-Хаут , главный инженер, Крюгер, Ричардсон, Техас

UFAD: плюсы и минусы

UFAD Преимущества:

При 100% наружном воздухе незначительное улучшение качества воздуха в помещении в зоне дыхания.

Для внутренних помещений без фальшпотолка верхний этаж действует как излучающая панель при температуре около 70°F. Если воздух подается в камеру без воздуховода и может отводить часть ощутимой нагрузки из нижнего пространства, требуемый расход приточного воздуха уменьшается.

Создает очки рейтинга LEED.

Недостатки UFAD:

Если не 100% наружного воздуха, типичное применение, где 80% приточного воздуха приходится на рециркуляцию, уже сопряжено с проблемами.

Воздух с температурой 66°F на полу может вызвать холод в ногах.

Утечки в камере и полу.

Если проблема с утечкой устранена, то вентиляционная камера создает проблему с дренажем, особенно в залитом водой здании.

Проблемы с качеством воздуха в помещении в 90% приложений.

Прогнозируемая экономия энергии не всегда реализуется.

Отсутствует полевая проверка.

Проблемы с контролем влажности.

Обычно не подходит для обслуживания периметральных зон.

Удаление акустического потолка вызывает проблемы с шумом.

Грязь на полу может переноситься по воздуху.

Проблемы с распределением воздуха.

Кодекс требует, чтобы проводка и кабели были в кабелепроводе, что значительно снижает гибкость.

Пленум в полу больше 18 дюймов должен быть обрызган.

Источники загрязняющих веществ, не находящиеся в помещении, расположенные ниже зоны дыхания, создают более высокую концентрацию, чем обычные системы подачи воздуха.

Диффузоры с высокой индукцией

Диффузоры с высокой индукцией захватывают большое количество комнатного воздуха, более 10:1. Высокий унос достигается за счет:

Введение нагнетаемого воздуха с высокой скоростью.

Обеспечение максимальной поверхности контакта между нагнетаемым и комнатным воздухом.

Создание нетурбулентного линейного потока в форсунках.

Расстояние между форсунками для максимального контакта между форсунками и комнатным воздухом.

Направление струи под определенным углом от потолка, чтобы создать область отрицательного давления и улучшить вовлечение воздуха в помещение над струей.

Диффузоры с такими характеристиками изначально были разработаны для низкотемпературных применений и сегодня легко доступны. Несмотря на то, что эти системы могут затруднить для владельцев работу с офисными потоками, они предлагают ряд преимуществ, в том числе:

Высокий ADPI, около 100%.

Практически полное отсутствие короткого замыкания, подача на обратку.

Воздух может подаваться холодным, что снижает количество подаваемого воздуха.

Может увеличить теплопередачу к оконечному оборудованию для обогрева и охлаждения, такому как лучистые потолки.

Обеспечивает отвод тепла верхней частью тела, а не ступнями, что обеспечивает повышенный тепловой комфорт.

Обеспечивает необходимое движение воздуха без сквозняков.

Превосходное распределение воздуха.

Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете.
