Содержание

плюсы и минусы пленочной системы, разновидности и рекомендации по установке

Устраивать систему отопления в жилище нужно очень ответственно и внимательно. Теплоблоки должны быть достаточно эффективными, безопасными для организма, экологичными и экономичными. И среди широкого ассортимента обогревательного оборудования подобным требованиям прекрасно отвечает отопление ПЛЭН (пленочный электронагреватель). Функционирование этой системы основывается на воздействии ИК-излучения.

  • Что представляет собой ПЛЭН
  • Особенности устройства лучистого отопления
  • Варианты установки ИК-нагревателей
    • Монтаж потолочных систем
    • Установка напольных нагревателей
  • Основные достоинства и недостатки
  • Вред и польза для человека
  • Обеспечение эффективной работы

Что представляет собой ПЛЭН

Существует несколько вариантов передачи тепловой энергии: конвекция, прямая передача и ИК-излучение. Самым распространенным в мире считается отопление конвективного типа.

Оборудование при этом может нагреваться электрической энергией, жидкостями-теплоносителями, воздухом и т. д. К минусам такой технологии относится высушивание окружающего воздуха, существенные температурные перепады внутри помещения, невозможность полноценной вентиляции без теплопотерь и, конечно же, низкий уровень эффективности.

Следует признать, что конвективный метод неплохо справляется с функцией отопления построек с плохой теплоизоляцией, потому он и стал таким популярным. Отопление лучистого типа работает по совершенно иному принципу. Согласно физическим законам, все объекты, имеющие температуру выше -274 градусов Цельсия, излучают ИК-лучи. Чем большую температуру имеет тело, тем интенсивнее ИК-излучение.

Инфракрасные волны свободно проходят через воздушную среду. Они поглощаются лишь непрозрачными объектами, к которым относятся:

  • мебель;
  • пол;
  • потолок;
  • стены.

Во время поглощения ИК-излучения предметы начинают разогреваться и способствуют более интенсивной выработке ИК-волн. Так, нагревается воздух в помещении, для отопления которого используется система ПЛЭН.

Лучистая тепловая энергия оперативное разогревает помещение

, тепло в котором сохраняется надолго. Помимо этого, оно хорошо воспринимается живыми существами. Объясняется это тем, что тело человека также генерирует инфракрасное излучение. Потому, находясь в комнате с конвективным отоплением, человек чувствует себя не очень комфортно, так как разогреваются лишь отопительные радиаторы.

Холодный пол, стены и иные крупные плоскости «вытягивают» ИК-тепло из тела, что и обуславливает дискомфорт. В помещении с лучистой установкой все обстоит абсолютно по-другому. Разогретые объекты сами выделяют тепловую энергию и насыщают ею тело, потому находиться в таком помещении очень комфортно и уютно.

Особенности устройства лучистого отопления

Самый оптимальный источник для ИК-отопления — традиционная печка. Но такую массивную конструкцию можно ставить не везде. Разработчики придумали несколько разновидностей ИК-обогревателей. Наиболее эффективным и экономным решением считается отопление ПЛЭН, при котором применяются специальные пленки. Примечательно, что эту систему создали в Челябинске.

Аббревиатура расшифровывается как «пленочный лучистый электрический нагреватель». Система имеет очень простую конструкцию. ПЛЭН — излучающая деталь, уложенная на фольгированную подложку. При этом ИК-излучатель обернут в специальную пленку. Толщина подобного нагревателя составляет примерно 1,5 мм. Ширина и длина элемента может быть различной, тут все зависит от конфигурации и производителя.

Пленочное отопление включает в себя резисторную схему. При запуске устройства на резисторные контакты подается электричество. Затем оборудование нагревается до 40−46 градусов. Этой температуре достаточно для того, чтобы из резисторов началось излучение ИК-волн, которое равномерно распределяется по помещению и поглощается твердыми объектами.

Они, в свою очередь, нагреваются и отдают тепло в окружающее пространство. Для того чтобы увеличить температуру в помещении на десять градусов, необходимо один-полтора часа. При этом важна правильность монтажа систему и наличии теплоизоляции.

После того как в комнате будет достигнута оптимальная температура, нагреватель отключается автоматически с помощью термореле. После остывания помещения, реле снова сработает и активирует обогреватель. Так, система ПЛЭН функционирует интервалами, что обуславливает ее экономичность.

Оборудование производится в виде полосок. Их длина варьируется от пяти до шести метров. Внутри изделия поделены на фрагменты, повышающие удобство монтажа, ведь их можно при необходимости отрезать. Полосы могут иметь разную ширину. Производители зачастую выпускают модели от сорока сантиметров до одного метра.

Варианты установки ИК-нагревателей

По сути, ИК-обогреватели можно установить на любые достаточно ровные поверхности. В большинстве случаев их ставят на потолок или пол. Можно их установить и на стены, но это решение будет не особо эффективным, так как нагретый воздух поднимается кверху.

Монтаж потолочных систем

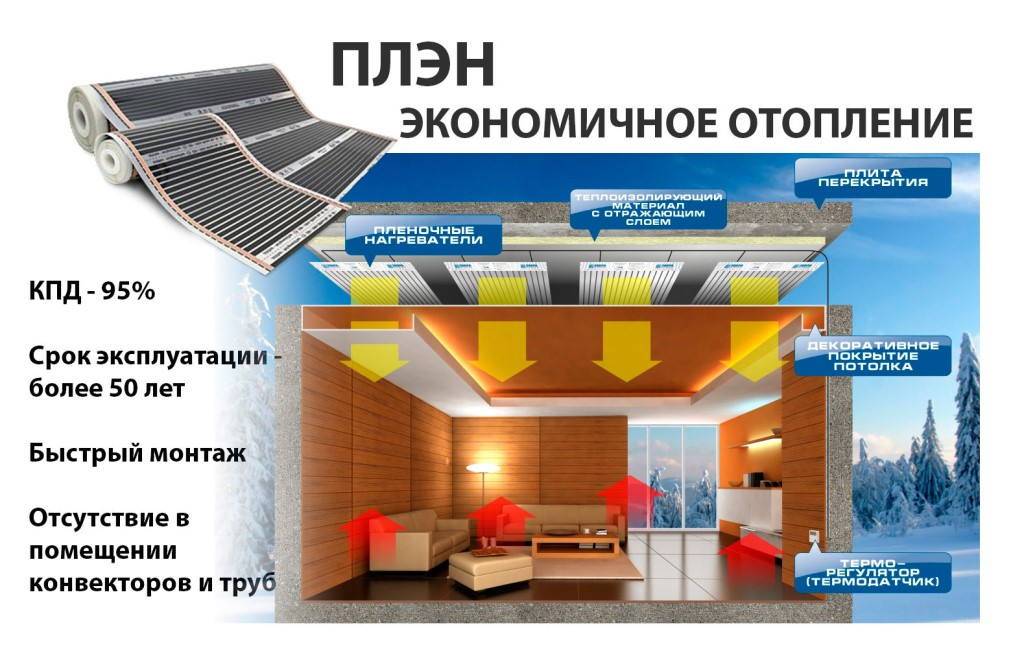

Пленочные ИК-нагреватели работают так: при запуске оборудования они излучают ИК-волны, направленные вниз. Большая часть излучения поглощается поверхностью пола. Остальные ИК-волны задерживаются массивными предметами вроде кроватей, тумбочек, шкафов и т. д. В итоге они собирают и отдают тепло в окружающее пространство.

Разогретый воздух поднимается кверху, а более холодные массы опускаются чуть ниже и тоже нагреваются. В итоге в комнате обеспечивается оптимальное распределение температуры, что очень важно для хорошего самочувствия и здоровья человека.

Чтобы скрыть ПЛЭН отопление, можно воспользоваться любым покрытием. Единственное исключение — пленочные и тканевые натяжные потолки, так как они могут деформироваться. Из недостатков потолочного оборудования следует отметить трудоемкость монтажа. Также к минусам относится воздействие ИК-излучения на бытовые устройства. Специалисты говорят, что инфракрасные волны могут привести к их поломке.

Установка напольных нагревателей

ПЛЭН система размещается под поверхность напольного покрытия. После запуска материал оперативно разогревается и начинает выделять ИК-волны, которые поднимаются вверх и поглощаются полом. Затем тепло отправляется вверх, а холодные потоки движутся вниз. Такой цикл теплообмена обеспечивает помещению оптимальную и равномерную температуру. Самым главным достоинством напольного расположения ИК-нагревателей считается отсутствие прямого влияния на мебель и бытовую технику.

Основные достоинства и недостатки

Перед тем, как устанавливать систему отопления ПЛЭН, нужно ознакомиться обо всех плюсах и минусах этого оборудования. Специалисты и пользователи выделяют следующие преимущества:

  • Высокий уровень экономичности. В сравнении с иными видами электрического отопления, расходы на электроэнергию при использовании ПЛЭН гораздо меньше.
  • Долговечность и надежность. Проводники ПЛЭН запаяны в прочную пленку, потому они не подвержены износу.
  • Компактность. Нагреватели пленочного типа можно установить под любую разновидность покрытий. При этом для них не нужно много места.
  • Автоматизация оборудования. Встроенное теплореле позволяет регулировать температурные показатели и экономить электричество.
  • Улучшение микроклимата. Эксплуатация пленочной системы отопления не влияет на влажность окружающего воздуха и объем кислорода. Тепло при этом распределяется очень равномерно.

Кроме того, при работе ПЛЭН не издает никакого шума и не выделяет пыли. У системы нет теплопотерь, а ее долговечность может достигать нескольких десятков лет.

Но у ПЛЭНа имеются и некоторые недостатки. К примеру, для монтажа подобной системы нужна хорошая электропроводка и достаточные мощности, что не во всех случаях возможно, особенно в домах старой постройки. На систему также не получится наклеить обои и некоторые другие покрытия. Также систему нельзя шпаклевать и красить.

Вред и польза для человека

Многие интересуются вопросом, касающимся безопасности ПЛЭН-оборудования. Сначала стоит разобраться, что представляет собой инфракрасное излучение. Это особые волны, имеющие определенную длину. Их невозможно увидеть. Кожный покров воспринимает ИК-излучение, как тепло. Однако ИК-волны могут быть разными. Так специалисты выделяют три разновидности излучения:

  • коротковолновое, которое излучается объектами с температурой более 800 градусов;
  • средневолновое, излучаемое объектами, нагретыми до 600 градусов;
  • длинноволновое, свойственное для тел с температурой не более 300 градусов.

Каждый из типов излучения по-разному влияет на организмы. Коротковолновое ИК-излучение проникает глубоко в человеческое тело и может нагреть внутренние органы. На коже при этом появляются ожоги, волдыри и красные пятна. Средние

волны являются более мягкими, но все же они нежелательны для людей.

Длинные ИК-волны воспринимаются организмом как тепло, которое мягко нагревает влагу, содержащуюся в тканях. Поэтому многие живые существа любят нежиться на солнце. Кроме того, ИК-излучение длинноволнового типа улучшает работу иммунной системы, активизирует регенерационные механизмы и улучшает состояние многих органов и систем.

Безопасность отопления ПЛЭН подтверждается большим количеством сертификатов и результатами тестов. Это позволяет использовать подобное оборудования в детских и медицинских учреждениях.

Обеспечение эффективной работы

Производители утверждают, что отопительная система ПЛЭН будет очень эффективной и экономичной. Но следует понимать, что для этого должны быть соблюдены некоторые условия. Например, если постройка не утеплена, то совершенно бессмысленно ждать от ПЛЭН высокого уровня эффективности.

Одним из самых главных требований считается качественная теплоизоляция окон, дверей и стен в помещении. Устройство стеновой изоляции должно производиться снаружи. Для этого можно воспользоваться сэндвич-панелями, штукатуркой и т. д. Если утепление поставить внутри, то в стенах не будет собираться тепловая энергия, так как изолятор будет препятствовать этому.

Другой немаловажный момент — обеспечение достаточной мощности электротока. Для этой цели специалисты советуют пользоваться специальными блоками, которые позволяют распределять нагрузку.

Устанавливать нагреватель ПЛЭН нужно на специальную подложку, которая должна иметь отражающие свойства. Без нее ИК-излучение будет поглощаться основанием, что обусловит совершенно нецелесообразные энергопотери.

Если помещение имеет высокие потолки, то лучше предпочесть напольный вариант установки или попытаться отыскать модели обогревателей большей мощности.

Система отопления ПЛЭН: инфракрасный пленочный обогрев

Наша жизнь никогда не останавливается. Технические разработки, еще вчера считавшиеся новинками, сегодня уже устаревают. Не исключение и отопительные системы. Конструкции с жидким теплоносителем, некогда считавшиеся безальтернативным вариантом, давно уже не удовлетворяют требовательного потребителя.

Им на смену приходит множество перспективных разработок. Одна из них система отопления ПЛЭН, показавшая себя как эффективный способ обогрева дома. Но в чем ее особенность и способна ли она оправдать потраченные средства на обустройство пленочного обогрева?

Давайте вместе разберемся с этими вопросами — в нашей статье мы рассмотрели устройство системы, ее плюсы и минусы. А также уделили внимание вопросу пользы и вреда ик-обогрева и отдельно остановились на эффективности работы ПЛЭН в бытовых условиях.

Содержание статьи:

  • Что такое лучистое отопление?
  • Устройство системы ПЛЭН
  • Способы установки пленочных нагревателей
    • Вариант #1 — потолочные нагревательные системы
    • Вариант #2 — напольное размещение нагревателей
  • Достоинства и недостатки системы ПЛЭН
  • Польза или вред инфракрасного излучения
  • Эффективная работа пленочного отопления
  • Выводы и полезное видео по теме

Что такое лучистое отопление?

В природе существует всего три способа передачи тепла: прямая теплопередача, конвекция и инфракрасное излучение. Широко распространенное в нашей стране, да и во всем мире, конвективное отопление для своей работы использует второй способ.

Это означает, что нагрев помещения происходит благодаря движению и перемешиванию холодного и горячего воздуха. Последний нагревается от радиаторов.

Широко распространенное в нашей стране отопление конвективного типа предполагает некомфортное для человека распределение температуры и большие потери тепла

Они могут разогреваться жидким теплоносителем, электричеством, воздухом или любым другим способом. Недостатками конвективного отопления считаются значительные перепады температуры в помещении, пересушивание воздуха, невозможность вентиляции комнаты без потерь тепла.

Но самое главное – оно недостаточно эффективно. Сам принцип конвекции предполагает некоторые теплопотери.

Нужно признать, что конвективная система достаточно хорошо справляется с отоплением зданий с недостаточной теплоизоляцией, благодаря чему и получила такое широкое распространение. Лучистое отопление действует иначе.

По законам физики все тела, имеющие температуру выше абсолютного нуля по шкале Кельвина или -273° по Цельсию, излучают инфракрасные лучи. Чем выше температура объекта, тем выше интенсивность его излучения.

Прозрачная воздушная среда полностью проницаема для инфракрасных волн. Они с легкостью преодолевают ее и поглощаются только непрозрачными телами. Это могут быть стены, потолок, пол или мебель.

При поглощении инфракрасных лучей предметы разогреваются и, в свою очередь, начинают интенсивнее генерировать ик-волны. Именно так при работе инфракрасного обогревателя происходит нагрев воздуха в отапливаемом помещении.

Лучистое отопление создает в помещении максимально комфортный для человека микроклимат

Лучистое тепло очень быстро разогревает комнату и долго удерживает в ней нужную температуру. Кроме того, оно лучше воспринимается живыми организмами. Объяснение этому достаточно простое. Человеческое тело, как и любое другое, тоже генерирует ик-волны.

Находясь в помещении, отапливаемом конвективным способом, человек испытывает определенный дискомфорт от того, что разогретыми оказываются только радиаторы.

Прохладные, а то и холодные, стены, пол и другие крупные предметы начинают «вытягивать» инфракрасное тепло из человеческого тела, что и приводит к дискомфорту. В комнате с лучистым отоплением все иначе. Нагретые предметы сами излучают тепло и подпитывают им человека, поэтому в такой комнате всегда комфортно.

При прочих равных условиях, и даже при разнице температур в пользу комнаты с конвективным отоплением, более комфортно человеку будет в помещении с лучистым отоплением.

Галерея изображений

Фото из

Система обогрева ПЛЭН состоит из полимерных полотнищ с карбоновым напылением, которые при подключении к источнику электроснабжения распространяют теплые лучи ИК спектра

Листы пленочного обогревателя крепятся к строительным конструкциям, располагаются за тонкой отделкой, не препятствующей распространению лучистого тепла

Системы ПЛЭН относятся к электрическим разновидностям, но по сравнению с привычными уже кабельными вариантами расходуют в пять раз меньше энергии

Гибкие полотнища пленочного обогревателя без проблем можно закрепить на поверхностях любой формы, с их помощью можно обустроить любые по сложности конструкции

Установка системы ПЛЭН позволяет сокращать толщину теплоизоляционного слоя, которым оснащаются стропильные системы мансардных крыш и каркасные постройки

Специфика действия инфракрасного обогрева позволяет его эффективно использовать на открытых площадках, открытых и остекленных террасах, холлах с панорамными окнами

Пленочная система обогрева может использоваться как на горизонтальных, так и на вертикальных поверхностях. В подсобных помещениях необязательно их отделывать

Применение пленочных карбоновых обогревателей ПЛЭН в теплицах позволяет значительно повысить урожайность растений и продлить сезон созревания

Элементы системы пленочного обогрева

Установка листового обогревателя

Экономный расход электроэнергии

Обустройство сложных конструкций

Сокращение мощности теплоизоляции

Использование на открытых площадках

Обогрев гаражей и подсобных помещений

Инфракрасные системы в теплицах

Более подробно популярные среди пользователей виды ик-обогревателей мы .

Устройство системы ПЛЭН

Идеальный источник лучистого обогрева – массивная русская печь. Однако ее можно установить далеко не во всех помещениях. Инженеры разработали несколько типов различных инфракрасных обогревателей.

Самым экономичным и эффективным вариантом, пожалуй, можно считать систему ПЛЭН, использующую для обогрева особые пленочные нагреватели. Она была разработана челябинскими учеными относительно недавно.

Расшифровывается название системы как «пленочный лучистый электронагреватель». Именно это устройство лежит в основе системы. Конструкция его предельно проста. ПЛЭН представляет собой уложенный на подложку из фольги резистивный излучающий элемент, заламинированный в прочную пленку.

Общая толщина такого нагревателя составляет порядка 1,5 мм. Длина и ширина может быть разной, это зависит от производителя.

На рисунке представлена схема устройства пленочного инфракрасного нагревателя

В качестве резистивного элемента в устройстве используется многослойная резисторная схема. В момент включения обогревателя на контакты резисторов подается электропитание, необходимое для их разогрева. Устройство разогревается до 45-40 °С.

Этого вполне достаточно, чтобы резисторы начали испускать длинноволновое инфракрасное излучение. Оно рассеивается по комнате предельно равномерно и постепенно поглощается всеми непрозрачными предметами.

Они, в свою очередь, в процессе поглощения инфракрасных волн нагреваются и начинают постепенно отдавать тепло в воздух. Практика показывает, что для того, чтобы температура в комнате повысилась на десять градусов, потребуется 1-1,5 часа.

Значение имеет теплоизоляция помещения и правильность укладки пленочного обогревателя. Если при монтаже последнего под него не укладывалась отражающая ик-волны подложка, он будет работать менее эффективно.

После того, как температура в помещении достигла заданного значения, срабатывает термореле, отключающее нагреватель. После того, как комната немного остынет, оно сработает снова и запустит обогреватель в работу.

Таким образом ПЛЭН работает не постоянно, а только периодами, что делает его очень экономичным. Качество обогрева при этом совершенно не страдает: в комнате поддерживается заданная температура.

Инфракрасные пленочные нагреватели выпускаются в виде полос различной ширины и длины. Для удобства монтажа они разделены на фрагменты, по которым их можно разрезать ножницами

Устройства выпускаются в виде полос, длину которых определяет производитель. Чаще всего она варьируется в пределах 5-6 метров.

Для удобства монтажа внутри полосы оборудование разделяется на фрагменты, которые могут быть отрезаны без потери работоспособности всей системы. Ширина полос тоже разнится. Наиболее часто можно встретить модели шириной 0,5 или 1 метр.

Одна из популярных пленочных систем — . Рекомендуем вам детальнее ознакомиться с ее характеристиками и принципом работы.

Способы установки пленочных нагревателей

Теоретически инфракрасные обогреватели пленочного типа можно монтировать на любую ровную поверхность, ориентированную практически как угодно. На практике их чаще всего устанавливают на пол или на потолок.

Возможна установка на стену, но это самый малоэффективный вариант. Объясняется это тем, что разогретый воздух будет подниматься строго вверх. Таким образом область действия нагревательного прибора будет существенно ограничена.

По этой причине использовать настенный вариант для отопления комнаты нецелесообразно, а вот в качестве дополнительного источника тепла он вполне подойдет.

Собственно, для укладки на потолок или на пол могут быть использованы одни и те же модели пленочных обогревателей. Поэтому рассмотрим подробнее все нюансы их использования тем или иным образом.

Закрепление на стену — не самый распространенный способ монтажа пленочных нагревателей, поскольку в этом случае ограничивается площадь обогрева

Вариант #1 — потолочные нагревательные системы

Размещенные на потолке пленочные нагреватели функционируют следующим образом. При активации системы она начинает излучать инфракрасные волны, которые направлены строго вниз. Излучение движется по направлению к полу и большей частью им поглощается.

Остальные волны задерживаются мебелью и другими крупными предметами. В результате все они, включая пол, начинают аккумулировать, а потом и отдавать тепло.

В полном соответствии с законами физики нагревшийся воздух начинает подниматься вверх. Более холодные воздушные массы опускаются ниже и разогреваются.

Таким образом получается, что максимальная температура в помещении будет на уровне пола. На высоте 1,5-1,8 м она будет уже на 1-2ºС ниже. Такое распределение температур медики считают оптимальным для здоровья и хорошего самочувствия человека.

Галерея изображений

Фото из

Шаг 1: Для устройства системы пленочного обогрева выравниваем потолок. К дощатой внутренней обшивке крепим фанеру

Шаг 2: Для повышения эффективности системы обогрева фиксируем изоляцию с фольгированной рабочей стороной

Шаг 3: По периметру потолка помещения устанавливаем кабель, к которому будут подключаться карбоновые листы

Шаг 4: Раскроенные по размерам комнаты полосы греющей системы наживим сначала посередине, затем выравнивая, фиксируем края

Шаг 5: Крепеж ставим так, чтобы он не проходил через карбоновые полосы и по возможности не контактировал с ними. Листы системы тоже не должны пересекаться и накладываться друг на друга

Шаг 6: Установку системы на потолок выполнять непросто из-за неудобства положения. В фиксации изоляции лучше использовать степлер, систему ПЛЭН крепить шуруповертом

Шаг 7: В том же порядке, предопределяющем действия от середины к краям, укладываем все карбоновые листы

Шаг 8: Завершив фиксацию полос, ставим температурный датчик, подключаем полосы к силовому кабелю и термостату, тестируем работу

Подготовка потолка для устройства ПЛЭН

Фиксация фольгированной пароизоляции

Подключение обогревающих полотнищ

Нюансы установки ИК полотнищ

Правила установки крепежа

Использование в монтаже шуруповерта

Правила укладки греющих полос

Подключение и тестирование системы

При этом нужно помнить, что обогрев осуществляется максимально равномерно. Еще одно достоинство: для маскировки инфракрасного отопления ПЛЭН на потолке можно использовать практически любое доступное покрытие.

Исключением здесь станут только натяжные потолки, как тканевые, так и пленочные. При работе пленка нагревается, а поскольку она будет расположена достаточно близко к полотнищу потолка, последнее может деформироваться.

Впрочем, если очень хочется совместить натяжной потолок и ПЛЭН домашние мастера рекомендуют устанавливать дополнительную защиту из слоя гипсокартона. Она будет принимать на себя излишки тепла, и натянутое полотно останется в неизменном виде.

Еще одним преимуществом установки пленочных обогревателей на потолок считается малый риск их случайного повреждения.

При размещении инфракрасных пленочных нагревателей на потолке получается наиболее комфортное для человека распределение температуры, когда самый теплый воздух находится у пола

Правда, для многоквартирных домов это не так. Всегда существует риск протечки от соседей сверху, при которой система неизбежно выйдет из строя. К числу недостатков потолочной системы обычно относят сложный монтаж.

Однако это неправда. Чисто технически он ничем не отличается от напольного или настенного варианта установки. Надо признать, что он лишь более неудобен.

Еще один минус – воздействие инфракрасного излучения на бытовую технику. Нельзя с уверенностью утверждать, что оно приведет к быстрому выходу приборов из строя, но такая возможность есть. Количество энергии, требующейся на обогрев помещения, определяет его высота.

Специалисты не рекомендуют монтировать пленочную систему на потолок помещения высотой больше 3,5 м. Поскольку в этом случае затраты на отопление будут слишком высоки.

Вариант #2 — напольное размещение нагревателей

Пленочная система укладывается под напольное покрытие, которое в данном случае может быть практически любым. После включения нагревателя он быстро разогревается и начинает испускать ик-волны.

Они поднимаются вверх до плоскости пола и поглощаются напольным покрытием, которое нагревается и, в свою очередь, начинает передавать тепло воздуху. Теплые потоки движутся вверх, им на смену приходят более холодные.

В результате комната достаточно быстро прогревается. Несмотря на различие в расположении пленочных нагревателей, распределение температур у потолочной и напольной схем получается примерно одинаковым.

Наивысшая температура будет у поверхности пола, чуть ниже – на уровне головы. По равномерности распределения тепла обе системы так же примерно одинаковы. Основным преимуществом напольного варианта размещения обогревателей можно считать отсутствие прямого инфракрасного воздействия на бытовую технику и мебель.

Напольная схема размещения пленочных нагревателей предполагает минимальные теплопотери и комфортное распределение температур в помещении

Существуют некоторые особенности монтажа пленки под напольное покрытие. Как уже говорилось, оно может быть любым. Более того, нагреватели можно укладывать прямо в стяжку. Возможно, это один из лучших вариантов, поскольку пленка достаточно уязвима и требует бережного отношения.

Если покрытие, уложенное поверх ПЛЭН, не отличается прочностью, система может быть повреждена острыми предметами, громоздкой мебелью и т.п.

Поэтому настоятельно рекомендуется под тонкие покрытия укладывать дополнительный защитный слой для пленки. Еще одна особенность заключается в том, что пленочный ик обогреватель может перегреваться, если поверх него установить крупную мебель или тяжелую бытовую технику.

По этой причине под такими предметами пленку лучше не укладывать, оставив участок под крупногабаритными вещами пустым.

Галерея изображений

Фото из

Шаг 1: Перед укладкой рулонный пленочный пол раскраиваем на полосы

Шаг 2: Со стороны, противоположной стороне подключения, т.е. там, где не будут подсоединяться провода, изолируем токоведущую полосу

Шаг 4: Если при разрезании сегмент из чередования карбоновых полос был разделен, обычным скотчем изолируем весь край полотнища

Шаг 4: На бетонное основание расстилаем подложку под теплый пол. В приоритете фольгированные материалы, обладающие рефлекторными качествами

Шаг 5: На подложке расстилаем полотнища напольной системы ПЛЭН. Этот вариант пола кладем медной полосой вверх

Шаг 6: Листы ИК обогрева соединяем параллельно. Коннектор сначала подключаем к проводу, затем к медной полосе полотнища, отогнув слегка с нее полимерную оболочку

Шаг 7: На стену в удобном месте ставим терморегулятор и подключаем его к питанию, к системе подсоединяем датчики температуры, проверяем работу и закрываем пол гидроизоляцией

Шаг 8: Поверх полиэтиленовой пленки, играющей роль гидроизоляции, укладываем ламинат или плитку обычным методом. Если напольным покрытием будет линолеум или ковролин, перед их монтажом делаем фанерную стяжку

Раскрой пленочного пола перед укладкой

Изоляция медной токоведущей полосы

Изоляция открытой стороны листа

Укладка подложки на бетонное основание

Укладка листов пленочного пола

Соединение токоведущих полос системы

Установка приборов и проверка системы

Устройство ламинированного пола над обогревом

На нашем сайте есть подробные инструкции по укладке теплого пленочного пола под различные типы покрытия и рекомендации по выбору и монтажу.

Предлагаем вам ознакомиться с ними:

Достоинства и недостатки системы ПЛЭН

Всем, кто хотел бы поставить в своем доме ПЛЭН, интересно узнать о достоинствах и недостатках системы.

Начнем с преимуществ ее установки:

  • Экономичность. По сравнению с другими видами работающего от электричества отопления затраты на электроэнергию меньше в среднем на треть. Эксплуатационные расходы не требуются.
  • Надежность и долговечность. Запаянные в пленку проводники могут служить неограниченно долго. Движущиеся и изнашивающиеся части в конструкции отсутствуют.
  • Компактное размещение. Пленочные нагреватели могут быть установлены под любым покрытием. Они не занимают большого количества свободного пространства.
  • Автоматизация системы. Это дает возможность регулировать температуру в отапливаемых помещениях и экономить электроэнергию.
  • Универсальность. Поломка одного из фрагментов ПЛЭН не выводит из строя все греющее покрытие.
  • Благоприятное влияние на микроклимат. При работе системы количество кислорода и влажность воздуха в помещении не изменяются. Тепло распределяется оптимальным для человека образом.

Кроме того, нужно знать, что ПЛЭН работает абсолютно бесшумно, без конвекционных потоков из воздуха и пыли. КПД системы достигает почти 100%, потери тепла отсутствуют. Срок службы оборудования исчисляется десятилетиями.

Большинство производителей дает гарантию на 25 лет, подчеркивая, что ресурс системы составляет как минимум 50 лет службы. В течение всего срока эксплуатации пленочные нагреватели не нуждаются в техническом обслуживании.

Одно из достоинств системы ПЛЭН — компактное размещение. Ее легко можно спрятать под практически любым типом напольного или потолочного покрытия

Есть у системы и недостатки. Прежде всего, для ее установки потребуются достаточные электромощности и полностью исправная электропроводка. Что не всегда возможно, особенно если речь идет о старых домах.

В таком случае, скорее всего, потребуется проложить новую проводку, а это дополнительные затраты. При падении напряжения в сети количество вырабатываемого пленочным нагревателем тепла снижается.

Правда, на температуре в помещении это никак не скажется, поскольку автоматически возрастет длительность работы оборудования. Но на счетах за электроэнергию скажется.

Иногда пленочные нагреватели закрепляют на потолке или стенах без какой-либо дополнительной отделки. Это неправильно. Фольга, на которой закреплены резистивные элементы, обладает высокой отражательной способностью.

Фольга с закрепленными на ней резистивными элементами блестит, что вызывает зрительный дискомфорт. Рекомендуется закрывать ее декоративным покрытием

Это вызывает зрительный дискомфорт, да и просто не эстетично. Поэтому желательно закрывать ПЛЭН какой-либо отделкой. При этом нужно знать, что поклеить обои, например, поверх пленочного нагревателя не получится.

Его так же нельзя покрасить или зашпаклевать. Лучше всего использовать любое декоративное покрытие, которое нужно будет установить над оборудованием.

Польза или вред инфракрасного излучения

У большинства из тех, кто задумывается об установке инфракрасного оборудования в своем доме, возникает вопрос о безопасности такой системы.

Для начала разберемся с тем, что же такое ик-излучение. Это электромагнитные волны определенной длины. Их естественный источник – Солнце, которое излучает большое количество волн различного спектра. Самые длинные из них относятся к так называемым красным, потому что человеческий глаз видит их как красный цвет.

Однако учеными было доказано, что существуют еще и инфракрасные волны, длина которых несколько больше. Они относятся к волнам невидимого для человека спектра. Они попадают на кожу и ощущаются как тепловое воздействие. Но не все инфракрасное излучение одинаково.

Физики выделяют три группы таких волн:

  1. Короткие, излучаемые телами с температурой свыше 800 °С.
  2. Средние. Их испускают предметы, разогретые до 600 °С.
  3. Длинные. Излучаются телами с температурой до 300 °С.

В зависимости от длины волны инфракрасное излучение воздействует на живые организмы по-разному. Короткие волны проникают в тело человека достаточно глубоко и способны разогреть внутренние органы.

На участках кожи, которые подверглись воздействию коротких ик-волн, образуются покраснения, волдыри и даже ожоги. Волны средней длины обладают более мягким воздействием, но все-таки нежелательны для организма.

Пленочные нагреватели разогреваются до температуры 50С, соответственно излучают только длинные инфракрасные волны, полезные для человека

Длинноволновое инфракрасное излучение воспринимается человеком как приятное тепло. Оно проникает в верхние слои кожи и мягко разогревает находящуюся в них влагу. Именно поэтому все живые организмы так любят греться на солнышке.

Длинноволновое ик-излучение не только греет, но и активизирует иммунитет, запускает механизмы восстановления и регенерации множества систем и органов.

Учитывая, что пленочное оборудование разогревается до 45-50С, можно быть уверенным, что излучает оно длинные инфракрасные волны. В рабочем режиме поддержания заданной температуры система работает в среднем от 6 до 10 минут в час.

Таким образом, она оказывает кратковременное воздействие на человека. Безопасность ПЛЭН подтверждается множеством сертификатов. Оно рекомендовано для установки в медицинских и детских учреждениях.

Подробная информация о вреде ик-обогревателей рассмотрена в .

Эффективная работа пленочного отопления

Производитель заявляет о том, что его продукция будет работать экономично и эффективно. Однако нужно понимать, что это справедливо только для определенных условий.

Если, к примеру, здание не утеплено, ждать от пленочной системы отопления ПЛЭН эффективной работы, по меньшей мере, бессмысленно. Какие же требования нужно соблюсти для получения наибольшей отдачи от инфракрасного оборудования?

Одно из основных – тщательная теплоизоляция стен, дверей и окон в здании. Если с последними все понятно, то относительно теплоизоляции стен есть некоторые нюансы.

Утепление стен должно выполняться снаружи. Для этого могут использоваться различные материалы: теплоизоляция с последующим оштукатуриванием, сэндвич-панели и т.п. Чтобы ознакомиться с типами утеплителя для стен дома снаружи, переходите .

Если утеплить стены изнутри, инфракрасное отопление окажется бесполезным.

Для максимально эффективной работы инфракрасного отопления важно, чтобы стены здания были утеплены снаружи. Изолированные изнутри стены не смогут аккумулировать тепло

Стены, покрытые теплоизолирующим материалом, не будут аккумулировать и отдавать тепло, поскольку изолятор будет этому препятствовать. Для обустройства эффективной системы отопления не обязательно полностью покрывать пол или потолок ик-пленкой.

Если предполагается, что такое отопление будет основным, достаточно накрыть 70-80% площади потолочной или напольной поверхности.

Для обустройства дополнительного отопления будет вполне достаточно накрыть 30-40% площади.  Важно правильно выбрать высоту крепления терморегулятора. Для потолочного варианта монтажа пленки он должен находиться на высоте порядка 1,7 м от уровня пола.

Для напольной установки его поднимают на 10-15 см выше пола. Если ошибиться с высотой закрепления прибора, система будет работать некорректно.

Еще один важный момент – обеспечение достаточной для полноценного функционирования системы мощности тока. Сделать это нужно обязательно, иначе экономичность плэн существенно понизится. Для решения проблемы будет достаточно поставить специальный блок распределения нагрузки.

Устройство позволяет включать попеременно разные контуры отопительной системы, увеличивая тем самым мощность, подающуюся на каждый из них.

На рисунке представлена схема монтажа пленочных нагревателей

Монтаж пленочного нагревателя следует осуществлять только на специальную подложку. Она обладает отражающими свойствами и не позволяет основанию, на которое уложена пленка, поглощать инфракрасное излучение.

Оно перенаправляется в противоположную сторону, что обеспечивает максимально эффективную работу оборудования. Без такой подложки часть инфракрасных волн поглощается основанием, что ведет к неоправданным энергопотерям.

Монтаж инфракрасных пленочных нагревателей должен осуществляться только на специальную подложку, иначе неизбежны теплопотери

Еще один важный момент – высота отапливаемого помещения, если система закрепляется на потолке. Стандартные модели пленочных излучателей рассчитаны на то, что инфракрасная волна будет преодолевать расстояние не больше 3,5 м.

Если оно больше, излучение не достигает пола. И, соответственно, система не будет работать корректно.

Таким образом, если в комнате высокие потолки, нужно выбирать напольный вариант монтажа или искать более мощные нестандартные модели пленочных обогревателей.

Выводы и полезное видео по теме

Основные характеристики системы ПЛЭН:

Как установить плэн под натяжной потолок:

Как смонтировать систему под ГКЛ:

Система ПЛЭН – практичный и весьма эффективный способ отопления своего дома или квартиры. Возможно, пленочное отопление пока еще непривычно, но за ним, несомненно, будущее.

Использование инфракрасных пленок даст возможность получить очень простое в монтаже, безопасное, эффективное и экономичное отопление. И при этом значительно сэкономить на эксплуатации и обслуживании системы.

Вы реализовали ПЛЭН отопление лоджии или мансарды? Поделитесь своими впечатлениями от полученного результата — насколько эффект оправдал ваши ожидания?

Или вы только рассматриваете возможность монтажа этой системы и после изучения предложенного нами материала у вас возник ряд вопросов? Не стесняйтесь, задавайте их в комментариях к этой статье и мы постараемся вам помочь.

HVAC Combo Home Warranty Plan

  • Home
  • Планы ремонта
  • ОВКВ

Отопление охлаждение

Система HVAC является жизненно важной системой для вашего дома, и обычно домовладельцы полагаются на нее круглый год. Он сохраняет прохладу летом и согревает зимой. Таким образом, когда происходит поломка HVAC, это может быть довольно обременительно и доставлять домовладельцам ненужные беспокойства.

Нередки случаи, когда эти проблемы возникают в самый неподходящий момент, иногда вам необходимо вызвать экстренную помощь. Вот почему у HomeServe есть комбинированные планы покрытия систем отопления и охлаждения, чтобы защитить ваши финансы и дом от затрат на покрываемый ремонт.

Посмотреть планы в вашем регионе

Пожалуйста, введите 5-значный почтовый индекс

1

Что такое комбинированный план ремонта ОВКВ?

Как домовладелец вы несете ответственность за системы отопления и охлаждения в своем доме. Ваши системы отопления и охлаждения сложны и со временем могут ослабевать из-за повреждений, вызванных естественным износом, возрастом или отсутствием регулярного обслуживания. Для ремонта систем отопления и охлаждения требуется специализированный специалист по HVAC, который может стоить сотни долларов.

Наш комбинированный план покрытия отопления и охлаждения от HomeServe позаботится о покрываемом ремонте, необходимом для вашего HVAC. Это дополнительное покрытие может помочь защитить вас от высоких затрат на покрываемый ремонт.

Что покрывают планы HVAC Combo от HomeServe?

Комбинированный план HVAC от HomeServe охватывает следующие типы проблем с отоплением и охлаждением, включая:

  • Пилоты
  • Термопары
  • Реле давления
  • Регулирующие клапаны
  • Воздуходувка
  • Отсечка при низком уровне воды
  • Барометрический демпфер
  • Воздушные совки
  • Аквастат
  • Двигатели вентилятора
  • Вентилятор в сборе
  • Управление вентилятором
  • Контроль предельных значений
  • Плавкие вставки
  • Газовые клапаны

Домовладельцы, как правило, несут ответственность за ремонт своей системы HVAC. Когда возникает проблема, это означает, что вам придется позвонить в сервис и оплатить ремонт. Если у вас есть план HVAC до аварии, оплата этих услуг может быть предоставлена ​​​​вашим страховым покрытием от HomeServe.

Посмотреть планы в вашем районе

Пожалуйста, введите 5-значный почтовый индекс

Какие проблемы могут вызывать системы HVAC?

Когда у вас возникают проблемы с системой отопления и охлаждения, это может привести к плачевным последствиям. Летом может быть ужасно жарко, а зимой может быть очень холодно. Ваш дом должен быть там, где вы чувствуете себя наиболее комфортно. Вот некоторые из проблем, с которыми вы можете столкнуться:

  • Ваша система печного отопления может выйти из строя
  • Двигатель вентилятора может выйти из строя
  • Трубы могут замерзнуть, если они станут слишком холодными
  • Замерзшие трубы могут лопнуть

Одной из многих причин получить план защиты дома от HomeServe является круглосуточная горячая линия по ремонту, по которой вы можете поговорить с кем-нибудь.

Когда у вас есть ремонт, вы можете позвонить, и мы отправим опытного специалиста по HVAC, чтобы помочь вам с вашим покрываемым ремонтом.

Стоит ли покупать комбинированные планы HVAC?

Каждому человеку придется решить, стоит ли план защиты его HVAC того, но мы так думаем. Быть готовым к будущим поломкам и ремонту системы — разумный шаг. Ремонт кондиционера может стоить довольно дорого. Таким образом, наличие плана защиты от HomeServe может помочь вам справиться с покрываемыми расходами и защитить ваши финансы от неожиданного ремонта.

Часто задаваемые вопросы

  • Какова средняя стоимость установок центрального отопления и кондиционирования?

    Средняя стоимость замены нового центрального блока отопления и кондиционирования в вашем доме составляет от 3000 до 7500 долларов и более. Точная единица, которую вы выберете, будет зависеть от стоимости, которую вы платите. Вы также должны учитывать дополнительные расходы, связанные с установкой нового блока HVAC.

Что говорят клиенты HomeServe

В HomeServe мы гордимся тем, что получили тысячи четырех- и пятизвездочных отзывов от наших проверенных клиентов. Некоторые примеры отзывов и оценок, которые получил наш план ремонта дренажных систем, включают следующее:

  • Саммервилль, Южная Каролина (Д. Колинко)

    «Техник был честен. И нашли решение нашей проблемы с ОВК без каких-либо замен».

  • Южный Евклид, Огайо (Р. Фрэнсис)

    «Техник был хорошо осведомлен и смог очень своевременно отремонтировать нашу печь».

  • Кливленд, Огайо (Дж. Адкинс)

    «Снял стресс с ремонта дома! Быстрое обслуживание

  • Дарби, Пенсильвания (Л. Смит)

    «Обслуживание было отличным и безопасным. Техник знал, что делает, и для меня это было самым важным».

Посмотреть больше отзывов

Отказ от ответственности: Покрытие доступно не везде. Преимущества, ограничения и исключения плана различаются. Чтобы найти конкретные планы, доступные в вашем регионе, воспользуйтесь функцией «zip-in» на нашем сайте.

Посмотреть планы в вашем регионе

Введите свой почтовый индекс:

Пожалуйста, введите 5-значный почтовый индекс

Покрытие плана обслуживания отопления — Rhoads Energy



Планы обслуживания отопления на жидком топливе

Продлите срок службы своей печи или котла на жидком топливе и сократите расходы на отопление . Получите комплексное покрытие вашей масляной системы отопления с помощью нашего плана Premium, который включает наши бесплатных запчастей в течение 24 часов и покрытие работ. Или попробуйте наш базовый план — недорогой вариант. Упакуйте свой план Oil Heat Core или Premium Plan с нашим планом Cool Core, чтобы защитить домашние системы отопления и охлаждения и получить дополнительную экономию!

Мы также предлагаем экономный план водонагревателя. Со всеми нашими планами обслуживания HVAC вы получаете более низкие затраты на электроэнергию, более длительный срок службы оборудования и душевное спокойствие.

Основной план масляного обогрева

  • Ежегодный профилактический осмотр по 19 пунктам. Тщательное обслуживание, повышающее эффективность, сокращающее расходы на топливо на 10 % и продлевающее срок службы вашей системы.
  • скидка 15%. Экономьте на всех деталях и работах, связанных с ремонтом вашей системы.
  • Аварийная служба. Будьте спокойны — вы получите приоритетную круглосуточную поддержку с оплатой услуг по действующим тарифам.
  • Скидка на диагностику
  • Годовая гарантия на любой ремонт, связанный с вашей системой, на которую распространяется гарантия
  • Программа TankSure®.   Эта услуга использует ультразвуковой контроль для выявления проблем в стареющих резервуарах, что позволяет установить замену ДО того, как резервуар даст течь или выйдет из строя. С TankSure®, если ваш резервуар пройдет первоначальный ультразвуковой тест, вы получите кредит до 1700 долларов США, если ваш резервуар необходимо будет заменить в будущем. Если ваш бак не соответствует требованиям при первоначальной проверке, вы получите кредит до 200 долларов США на замену.

Премиум-план с подогревом на жидком топливе

В рамках этого плана вы получаете все преимущества основного плана, а также:

  • Круглосуточно, Бесплатно запчасти и покрытие работ. Как клиент Premium Plan, вы получаете: бесплатный ремонт или замену в любое время дня и ночи, включая двигатель горелки, муфту горелки, топливный насос и многое другое.
  • Скидка 30%. Экономьте на всех деталях и работах по ремонту, не покрываемому услугой «Бесплатно».

План водонагревателя

  • Ежегодное профилактическое обслуживание. Включает обслуживание горелки и дымохода, а также смазку всех подшипников и двигателей.
  • скидка 15%. Экономьте на всех деталях и рабочей силе при ремонте.

Получить план обслуживания »

Планы обслуживания природного газа и пропана

Более высокая эффективность, более длительный срок службы системы. Наши потребители природного газа и пропана обращаются к нашим планам обслуживания, потому что они знают, что их система будет работать безопасно и эффективно. С нашими беззаботными планами вы получаете ряд преимуществ по одной низкой цене:

Основной план газового отопления

  • Ежегодный профилактический осмотр по 19 пунктам. Наши технические специалисты проводят тщательную настройку, включающую замену фильтров, анализ дымовых газов и тщательную проверку жизненно важных компонентов.
  • скидка 15%. Экономьте на всех деталях и работах, связанных с ремонтом вашей системы.
  • Аварийная служба. Будьте спокойны — вы получите приоритетную круглосуточную поддержку с оплатой услуг по действующим тарифам.
  • Скидка на диагностику
  • Годовая гарантия на любой ремонт, связанный с вашей системой, на которую распространяется гарантия

План газового водонагревателя

  • Ежегодный профилактический осмотр. Включает обслуживание горелки и дымохода, а также смазку всех подшипников и двигателей.
  • скидка 15%. Экономьте на всех деталях и рабочей силе при ремонте..

Получить покрытие плана обслуживания »

Пакет обслуживания теплового насоса

Наши клиенты с тепловыми насосами знают, что их система будет работать эффективно и с максимальной производительностью как в режиме нагрева, так и в режиме охлаждения благодаря нашему пакету сервисных соглашений.

Комплект основных компонентов теплового насоса

  • Два ежегодных профилактических осмотра по 19 пунктам. Дважды в год наши технические специалисты посещают системы тепловых насосов: один визит для обслуживания системы отопления, а другой — для охлаждения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
