Принцип работы газового котла отопления: основы и правила
Отопление и снабжение горячей водой загородного дома или дачи уже давно перестали быть роскошью, наоборот, — это важная составляющая комфортной жизни. Но для того, чтобы оборудование работало бесперебойно, недостаточно выбрать и грамотно установить газовый котел
Необходимо знать его принципы работы. Чтобы правильно эксплуатировать газовый котел, и вовремя заметить, если появятся неполадки или сбои в работе.
Какие составляющие влияют на то, как работает газовый котел отопления
Сегодня котельное оборудование, работающее на газе, можно назвать одним из самых оптимальных. Оно технологично, надежно и максимально комфортно в использовании.
Следует отметить, что популярным газовое отопление сделало не только доступность топлива, но и достаточно простое устройство самого оборудования.
Основные элементы:
- Горелка,
- Теплообменник,
- Система управления подачей газа.
Некоторые модели могут иметь:
- Предохранительный клапан,
- Встроенные насос,
- Различные элементы управления (механические или электронные),
- Средства самодиагностики или защиты.
Самая важная деталь – это горелка. Именно она отвечает за то, как работает газовый котел отопления. С ее помощью можно регулировать температуру теплоносителя или горячего водоснабжения. Для этого достаточно увеличить или уменьшить пламя. Чтобы понять этот принцип работы, вспомните газовые колонки, которые устанавливали в старых домах.
Большинство современных котлов оснащены автоматическим управлением. И теперь нет необходимости вручную добавлять или убавлять пламя. Достаточно один раз выставить нужную температуру, а «умное» оборудование будет само подстраивать всю систему, чтобы получить на выходе необходимый результат.
Принцип работы газового котла с одним и двумя контурами
Но даже несмотря на всю, казалось бы, простоту строения оборудования, необходимо знать, как работает котел отопления.
Ведь знания – сила, которая поможет вам избежать дорогостоящего ремонта и сделает эксплуатацию оборудования полностью безопасной.
Основная классификация газовых котлов делит их на:
- Одноконтурные,
- Двухконтурные.
Первые необходимы только для того, чтобы обеспечивать дом отоплением. Вторые же могут еще и нагревать воду для бытовых нужд, создавая систему горячего водоснабжения.
Основной принцип работы обоих газовых котлов одинаков: установленная в оборудование автоматика, учитывая показания датчиков, фиксирует, необходимо системе тепло или нет. Если да, то запускается работа газовой арматуры (горелки и составляющих, обеспечивающих ее функционирование). Вода, выступающая теплоносителем, в теплообменнике нагревается до установленной температуры и при помощи насоса под давлением подается в отопительный контур. Именно так работают одноконтурные котлы.

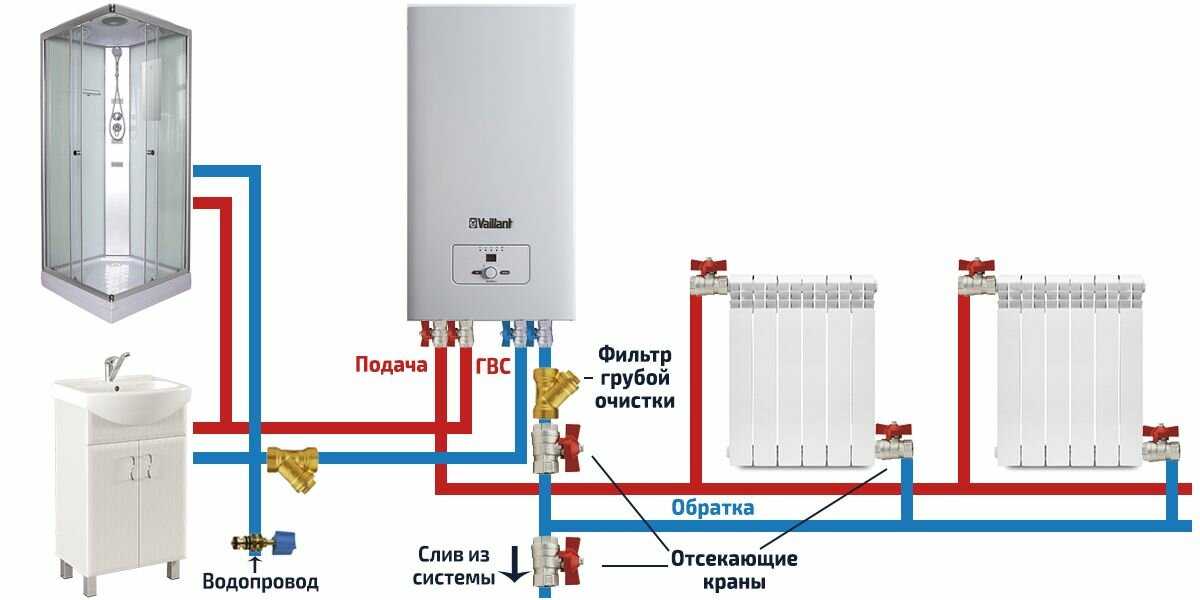

Как же должен работать газовый котел с двумя контурами? Различие заключается в том, что у такого оборудования есть второй контур для СГВ.
Но тут необходимо помнить, что такой котел может работать либо только на отопление, либо только на обогрев воды. Одновременно и то, и другое невозможно.
Когда вы включаете контур ГВС, работа системы отопления немного замедляется. Это необходимо знать, но в обычных условиях это заметить практически невозможно. Ведь для того, чтобы в помещении ощутимо снизилась температура, необходимо длительное время. Например, если котел проработает в режиме ГВС более трех часов. А такого, как правило, не бывает: для нагрева воды требуется не более часа.
Удаление дыма при работе газового котла отопления
Удаление дыма зависит от того, какой камерой сгорания оснащено оборудование. При открытой камере все дымовые газы выходят из помещения по специальной трубе. Для нормальной работы такой системы необходимы хорошая вентиляция и постоянный приток воздуха.
Если же предусмотрена закрытая камера сгорания, то дым будет удаляться принудительно, с помощью специально установленного вентилятора.
Он под большим напором выбрасывает дым в специальный канал (алюминиевую или стальную труду), который выводится на улицу через стену здания.
Вот так и выглядят основные принципы работы газового котла, которые подтверждают факт, что это оборудование современное, но простое и надежное.
В любом случае, эксплуатируя газовое оборудование, помните, каким бы качественным оно не было, необходимо соблюдать меры предосторожности, которые станут залогом долгой и безупречной работы системы отопления и ГВС.
Если вам необходимо получить более подробную консультацию или подобрать оптимальное оборудование, обращайтесь к нашим специалистам
Газовые котлы для отопления дома
В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? — присылайте на
почту [email protected] (расчет актуальных цен выполняем бесплатно).
Предназначение газовых котлов
Виды газовых котлов отопления
Предназначение газовых котловГазовые котлы отопления обеспечивают безопасное сгорания газа и преобразование его в тепловую энергию прогревая теплоноситель в системе отопления до заданной температуры.
Виды газовых котлов отопления
напольные и настенные
одноконтурные и двухконтурные
с открытой камерой сгорания и с закрытой
По месту расположения
Напольный
Настенный
Что будет греть:
Если отопление и немного воду – двухконтурный
Если отопление – одноконтурный, а воду может много греть водонагреватель отдельно.
На сегодня – природный газ является самым популярным видом топлива в России.
Это не высокая цена и удобство эксплуатации.
Газовые котел может работать как от природного магистрального газа так и от сжиженного газа.
Магистральный природный газ выступает дешевым источником тепловой энергии в России, но не всегда доступным. Прежде чем купить газовый котел отопления, нужно четко понимать, каким образом будет поступать топливо для его работы. Кроме магистрального трубопровода, существуют сжиженные смеси, на которых современные котлы работают не хуже, чем на метане, но с поставками и хранением последнего могут возникнуть трудности.
Отдавая предпочтение альтернативным источникам тепла, следует учесть некоторые сложности в их использовании:
- дрова, брикеты, уголь, евродрова, пеллеты требовательны в хранении, необходимо обязательное оборудование отдельной котельной, высокие затраты на транспортировку;
- дизельное топливо – необходимо наличие емкостей для хранения солярки, высокая стоимость, повышенный шум работы дизельных котлов, наличие специфического запаха;
- электричество – отличается трудностями в реализации отопления частных домов с большой жилой площадью, необходимость получения специальных разрешений и наличия линии на 380 В, при подключении котла мощностью более 7,5 кВт, возможны перебои или неудовлетворительное качество подачи электричества в отдаленных населенных пунктах.
В ряде случаев использование природного газа в качестве основного источника тепловой энергии является самым выгодным и приемлемым. Его преимущества:
- сравнительно небольшая стоимость на газовый котел отопления, цена самого топлива также значительно ниже;
- полная автоматизация работы;
- отсутствие необходимости в хранящих топливо емкостях;
- возможность организации отопления помещений практически любых площадей;
- современные модификации котлов имеют показатели КПД более 100%.
При отсутствии магистрального газопровода, возможна реализация системы отопления с использованием сжиженной пропан-бутановой смеси посредством установки газового котла и газгольдера.
Особенности применения газгольдера для отопления газовым котломГазгольдер представляет собой металлический сосуд, способный хранить некоторые запасы сжиженного газа для дальнейшего его использования в домашнем хозяйстве. Он работает полностью автономно и при правильном выборе емкости обеспечивает жилище газом без дозаправок в течение как минимум года. Использование газгольдера в качестве основного источника топлива для работы газового котла отопления позволит существенно сэкономить на цене энергоносителя, ведь стоимость пропан-бутана ниже природного газа.
Существуют наземные и подземные газгольдеры, но учитывая суровость российских зим, лучше отдавать предпочтение исключительно второму варианту. Это позволит минимизировать промерзание сосуда и обеспечит стабильную подачу газа потребителям без использования дополнительных испарительных приспособлений.
По конструкции корпуса газгольдеры разделяют на вертикальные и горизонтальные. Ввиду недостаточной площади испарения газа, первый вариант используется редко. При этом, если для горизонтальных моделей достаточно вырыть котлован глубиной не менее 60 см, то для вертикальных потребуется целых 2 м, в зависимости от размера самого сосуда.
Классификация газовых котлов отопленияКупить газовый котел отопления в Москве для частного дома не составляет особого труда, однако подобную покупку следует осуществлять с учетом значительного количества факторов. Первое, на что обращают внимание – это мощность будущего котла, которая зависит от его размеров и способа установки.
Напольные газовые котлы отопления
Основным отличием напольных газовых котлов отопления является доступная цена и наличие широкого разнообразия моделей с различной комплектацией. В этом типе котлов существуют системы, которые рассчитаны как на отопление небольших загородных коттеджей, так и полноценных частных домов.
Прежде чем купить напольный газовый котел отопления в Москве для частного дома, обратите внимание на используемый в нем тип теплообменника. От этого элемента напрямую зависит срок службы котла. В напольных газовых котлах отопления могут применяться чугунные и стальные типы теплообменников.
- Чугунные. Обладают хорошими показателями теплопроводности и стойкостью к воздействию кислот, образовывающихся при возникновении конденсата от продуктов сгорания газа. К недостаткам подобных теплообменников относят хрупкость и непереносимость резких перепадов температуры теплоносителя. Проводя монтажные работы, минусы чугуна необходимо обязательно учитывать. При бережной эксплуатации, срок службы чугунных газовых котлов отопления составляет более 25 лет.
- Стальные. Отличают сравнительно легким удельным весом по сравнению с чугунными аналогами, отлично выдерживают любые температурные перепады. Однако стальные теплообменники менее устойчивы к воздействию кислотной среды конденсата и коррозии. Их срок службы не превышает 15 лет.
Их срок службы не превышает 15 лет.Есть еще один параметр, влияющий на газовый котел отопления, цена из-за которого сильно меняется – это используемая горелка. Существуют несколько разновидностей горелок: атмосферные, надувные и дизельные.
- Атмосферные монтируются исключительно в котлах с открытой камерой сгорания. Этот тип горелок работает за счет естественной тяги воздуха из помещения, где установлен котел. Подобные системы отопления имеют ограничения по производительности, которая не превышает 75 кВт. Для обеспечения безопасной эксплуатации котла, ему требует организация отдельной котельной с приточной вентиляцией воздуха с улицы.
- Надувные. Воздух вентилятором подается на горелку и смешивается с газом. Полученная газовоздушная смесь направляется на форсунку, обеспечивающую максимально равномерное распространение состава внутри камеры сгорания. В результате, максимально эффективно сжигается топливо и воздух поступает не с помещения, а с улицы.
- Дизельные. Принцип работы и строение горелок практически не отличается от надувных. Единственное отличие дизельных горелок – модифицированное строение форсунку, которая специально разработана для распыления жидкого топлива.
В зависимости от количества поддерживаемых режимов работы, горелки бывают:
- одноступенчатые – генерация тепловой энергии осуществляется исключительно на полной мощности горелки;
- двухступенчатые – предусмотрена работа на все 100 или 50 процентов производительности;
- моделируемые – работа горелки зависит от текущей температуры теплоносителя и запрограммированного параметра; может моделироваться в диапазоне 20-100%.
Основным отличием настенных газовых котлов отопительных от напольных выступают компактные габариты, позволяющие установить их вместо кухонного шкафчика на кухне. Именно благодаря этой характеристике они получили столь широкое распространение среди потребителей.
Однако цена газовых котлов отопления настенных значительно выше напольных аналогов, что связано со сложностью их сборки.
Прежде чем купить газовый котел отопления, присмотритесь к используемой в нем камеры сгорания. От нее напрямую зависит производительность настенного котла. Существует несколько типов камер сгорания настенных котлов.
- Открытая. За счет естественной тяги дымохода воздух для сгорания топлива подается прямо из помещения, где установлен настенный котел. Этот факт указывает на необходимость обустройства отдельной котельной и установление там приточной вентиляцией с улицы.
- Закрытая. Топка котла полностью изолирована от среды помещения, где он установлен. Подобные системы допускается устанавливать непосредственно в жилых комнатах частного дома. Приток свежего воздуха и отвод отработанных газов в котлах с закрытой камерой реализовывается через коаксиальный дымоотвод посредством работы встроенного вентилятора.
- Конденсационные – инновационное решение в системах отопления природным или сжиженным газом. Купить газовый котел отопления в Москве для частного дома с конденсационной камерой сгорания – добиться высокой производительности, идентичной напольной системе. Этот достигается за счет модернизированной конструкции горелки и первичного теплообменника. В результате тепло передается теплоносителю не только от непосредственного сжигания газа, но и с отходящих топочных газов за счет конденсации влаги. Но за комфорт нужно платить: цена газового котла, работающего по конденсационной технологии, существенно выше традиционных.
Купить газовый котел отопления в Москве для частного дома с конденсационной камерой сгорания – добиться высокой производительности, идентичной напольной системе. Этот достигается за счет модернизированной конструкции горелки и первичного теплообменника. В результате тепло передается теплоносителю не только от непосредственного сжигания газа, но и с отходящих топочных газов за счет конденсации влаги. Но за комфорт нужно платить: цена газового котла, работающего по конденсационной технологии, существенно выше традиционных.Одноконтурные и двухконтурные газовый котлы отопления
Как напольные, так и настенные котлы, могут комплектоваться различным количеством контуров нагрева. Перед покупкой газового котла отопления, продумайте, для каких целей он необходим: исключительно для отопления или с возможностью получения горячей сантехнической воды. В первом случае на помощь придут одноконтурные котлы, во втором – двухконтурные.
- Одноконтурные котлы отличаются простой конструкцией и комплектуются одним теплообменником, в котором осуществляется нагрев исключительно теплоносителя системы отопления. Осуществлять нагрев сантехнической водопроводной воды эти системы самостоятельно не могут. В случае наличия потребности в горячей воде, придется устанавливать бойлера косвенного нагрева. Последний представляет собой бочку со встроенным змеевиком внутри. По извилистой трубке движется разогретый теплоноситель котла, передавая свое тепло сантехнической воде. Преимуществом реализации подобной системы отопления и водоподготовки, выступает возможность подключения более 3 точек водоразбора с сохранением оптимального напора воды и ее комфортной температуры.
- Двухконтурные вмещают в одном корпусе котла одновременно контур отопления и нагрева проточной сантехнической воды. Эта конструкция позволяет существенно сэкономить на реализации монтажных работ и снизить конечную цену котла. При выборе учитывайте, что использование второго контура производства горячей воды имеет некоторые ограничения: невозможность нормальной подачи воды на трех и более точках водоразбора, необходимость ожидания слива холодной воды из трубопровода, высокая вероятность образования накипи во вторичном теплообменники и последующего его выхода из строя.
Осуществлять нагрев сантехнической водопроводной воды эти системы самостоятельно не могут. В случае наличия потребности в горячей воде, придется устанавливать бойлера косвенного нагрева. Последний представляет собой бочку со встроенным змеевиком внутри. По извилистой трубке движется разогретый теплоноситель котла, передавая свое тепло сантехнической воде. Преимуществом реализации подобной системы отопления и водоподготовки, выступает возможность подключения более 3 точек водоразбора с сохранением оптимального напора воды и ее комфортной температуры.
Недорого купить газовый котел для отопления частного дома или коттеджа, Вы можете в нашем интернет магазине boiler-gas.ru.
Постоянным и оптовым клиентам — скидки и бонусы!
Котлы газовые в Москве с доставкой по всей России.
Мы всегда поможем подобрать оптимальные цены и материалы.
Пришлите любые данные на почту [email protected]
или позвоните по тел.
Газовые котлы и печи | Министерство энергетики
Энергосбережение
Газовые котлы и печи могут работать на природном газе или пропане с простыми модификациями, учитывающими различные характеристики топлива. Природный газ широко доступен на всей территории Соединенных Штатов, но это зависит от наличия системы распределения природного газа в вашем регионе. Пропан доставляется домой на грузовике и разливается в большой бак, обычно около 500 галлонов, но обычно он дороже в качестве топлива.
Возможен ряд модификаций газовых печей и котлов, но прежде чем проводить какие-либо модификации, вы должны рассмотреть потенциальные дополнительные преимущества, которые вы могли бы получить, просто заменив печь.
Возможны следующие модификации:
Вентиляционные заслонки
Наиболее распространенной модификацией является добавление к котлу вентиляционной (или дымовой) заслонки. Вентиляционная заслонка предотвращает потери, закрывая вентиляционное отверстие котла, когда он не работает. Паровые котлы выигрывают от вентиляционных заслонок больше, чем водогрейные котлы, а большие котлы выигрывают больше, чем маленькие. Однако вентиляционные заслонки могут оказаться нерентабельными при использовании новых моделей подходящего размера.
Устройства прерывистого зажигания
Старые печи и котлы с постоянным запальником могут быть оснащены устройствами прерывистого розжига. Эти устройства сложны в установке и должны устанавливаться только профессионалами. Они стоят около 250 долларов и обычно имеют срок окупаемости менее 10 лет.
Хотя устройства прерывистого зажигания могут сэкономить часть расходов на топливо, они не всегда рентабельны при установке на старом оборудовании.
Снижение мощности газовых горелок
Снижение номинальных характеристик или понижение мощности – это практика установки форсунки с меньшей производительностью в галлонах в час (галлонов в час) в газовом устройстве для сокращения расхода топлива в случае, если ваш котел или печь слишком велики. Чтобы сделать это правильно, часто требуется изменение формы/размера камеры сгорания и/или регулировка давления топливного насоса. Это работа для подготовленного специалиста.
Иногда можно уменьшить теплопроизводительность вашего газового котла или печи, чтобы повысить его эффективность, за счет уменьшения размера отверстия газовой горелки и, возможно, также перегородок. Это сложный процесс, который должен выполняться только квалифицированным специалистом, а в некоторых случаях он может привести к нарушению местных строительных норм и правил и аннулированию гарантии производителя. Однако, если это разрешено, модификации должны стоить менее 100 долларов и могут сэкономить до 15% ваших затрат на топливо.
Паровые котлы должны быть снижены только в том случае, если паровая система также модифицирована для удаления лишних радиаторов, , что является сложной процедурой, и опять же, ее должен выполнять только профессионал.
Модулирующие аквастаты (только для водогрейных котлов)
Аквастат контролирует температуру горячей воды в бойлере, обычно поддерживая ее на уровне около 180°F. Но когда потребности в отоплении весной и осенью меньше, энергия тратится впустую на поддержание более высокой температуры, чем необходимо. Модулирующий аквастат, также называемый внешним сбросом, измеряет температуру наружного воздуха и соответствующим образом регулирует температуру горячей воды. Установки могут сэкономить до 10% затрат на топливо и стоят несколько сотен долларов.
Более дешевая альтернатива — самостоятельно вручную отрегулировать аквастат, уменьшив температуру примерно до 120°F в более мягкий отопительный сезон.
Обратитесь к руководству пользователя или обратитесь к специалисту по обслуживанию, чтобы найти аквастат.
Реле задержки времени (только для водогрейных котлов)
Реле задержки времени — это способ выжать максимум тепла из вашей системы без запуска котла. При срабатывании термостата реле заставляет бойлер циркулировать горячую воду по системе без включения котла. Через установленное время котел включится. Реле задержки времени стоит около 100 долларов США и может снизить затраты на топливо до 10%.
- Узнать больше
- Ссылки
Газовые котлы и печи
Домашние системы отопления Узнать больше
Печи и котлы Узнать больше
Котлы и печи на жидком топливе Узнать больше
Котлы и печи на жидком топливе | Министерство энергетики
Энергосбережение
Печи и котлы, работающие на жидком топливе, популярны в районах страны с ограниченным доступом к природному газу, например, на северо-востоке.
Печи и котлы, работающие на жидком топливе, дают возможность использовать возобновляемые виды топлива для обогрева дома. Ряд компаний в настоящее время предлагают печное топливо, смешанное с биодизелем, что позволяет их клиентам снизить зависимость от иностранного топлива, используя при этом отечественный источник энергии. Биодизельные смеси также меньше загрязняют окружающую среду, чем чистое печное топливо.
Возможен ряд модификаций печей и котлов, работающих на жидком топливе, но прежде чем проводить какие-либо модификации, вы должны рассмотреть потенциальные дополнительные преимущества, которые вы могли бы получить, просто заменив печь. Возможны следующие модификации:
Вентиляционные заслонки
Наиболее распространенной модификацией является добавление вентиляционной (или дымовой) заслонки. Вентиляционная заслонка предотвращает потери дымохода, перекрывая вентиляционное отверстие котла, когда котел не работает. Паровые котлы выигрывают от вентиляционных заслонок больше, чем водогрейные котлы, а большие котлы выигрывают больше, чем маленькие.
Однако вентиляционные заслонки могут оказаться нерентабельными при использовании новых моделей печей подходящего размера. Для старых мазутных горелок переход на горелку со стабилизацией пламени, вероятно, является лучшим вложением.
Барометрическая заслонка дымохода
Во время ежегодного сервисного обслуживания попросите вашего техника выполнить пробное испытание. Если через дымоход поднимается слишком много тепла, вам может потребоваться установка барометрической заслонки дымохода. Стоимость составляет менее 100 долларов и может сэкономить вам около 5% стоимости топлива.
Снижение мощности или замена жидкотопливных горелок
Снижение номинальных характеристик – это практика установки форсунки с меньшей производительностью в галлонах в час (галлонов в час) в топочном устройстве, работающем на жидком топливе, для снижения расхода топлива. Это часто требует изменения формы/размера камеры сгорания и/или регулировки давления топливного насоса, что является работой для обученного специалиста.
Эту практику также иногда называют «стрельбой вниз».
Многие котлы и печи в сегодняшних домах слишком велики, особенно если вы модернизировали внешнюю оболочку дома, установив новые окна и утеплив их. Уменьшить теплопроизводительность вашего жидкотопливного котла или печи, чтобы сделать его работу более эффективной, очень просто, попросив техника установить сопло меньшего размера. Стоимость минимальна, и это может сократить счета за топливо на целых 10%.
Если у вас есть старая неэффективная горелка, вы можете заменить ее целиком. Горелка, поддерживающая пламя, блокирует поток воздуха в дымоход, когда устройство не работает, экономя до 20% затрат на топливо при стоимости около 500 долларов. Обратите внимание, что паровые котлы должны быть снижены только в том случае, если паровая система также модифицирована для удаления лишних радиаторов, что является сложной процедурой.
Модулирующие аквастаты (только для водогрейных котлов)
Аквастат контролирует температуру горячей воды в бойлере, обычно поддерживая ее на уровне около 180°F.
Когда потребности в отоплении ниже весной и осенью, 180 ° F выше, чем необходимо, и тратится энергия. Модулирующий аквастат, также называемый внешним сбросом, измеряет температуру наружного воздуха и соответствующим образом регулирует температуру горячей воды. Установки могут сэкономить до 10% затрат на топливо и стоят несколько сотен долларов.
Более дешевая альтернатива — самостоятельно вручную отрегулировать аквастат, уменьшив температуру примерно до 120°F в более мягкий отопительный сезон. Обратитесь к руководству пользователя или обратитесь к специалисту по обслуживанию, чтобы найти аквастат.
Реле задержки времени (только для водогрейных котлов)
Реле задержки времени — это способ выжать максимум тепла из вашей системы без запуска котла. При срабатывании термостата реле заставляет бойлер циркулировать горячую воду по системе без включения котла. Через установленное время котел включится. Реле задержки времени стоит около 100 долларов и может сократить расходы на топливо до 10%.
