Байпасный клапан в системе отопления

Отопительная система жилого здания состоит из целого перечня компонентов, и сбои в работе хотя бы одного из них могут привести не только к нарушению системной работы, но даже и к разрушению всей системы. Поэтому, обеспечение основных узлов системы возможностью комфортного ремонта и замены – не менее важная задача, чем само устранение неполадки.

В качестве решения этой проблемы производится установка байпаса в системе отопления. Байпас представляет собой участок трубопровода, вмонтированного параллельно основной системе – своеобразная перемычка, соединяющая прямую и обратную проводку радиатора, что позволяет производить его чистку, ремонт или замену при сохранении работоспособности всей системы отопления.

Виды байпаса

По своему виду и назначению байпас может относиться к одной из 2-х категорий:

  • Байпас без клапана.
  • Байпас с обратным клапаном. В этом случае клапан функционирует по мере необходимости – открывается вследствие увеличения давления при включенном насосе и автоматически закрывается при его выключении.

Установка байпаса

Байпасный клапан в системе отопления устанавливается согласно СНиПу, в котором регламентируется список компонентов, а также их характеристики для монтажа в систему отопления.

Производить сам монтаж байпаса должен исключительно специалист. Все детали, устанавливаемые в систему отопления, должны быть тщательным образом проверены на отсутствие дефектов и брака.

И не следует экономить на кранах — дешевые варианты в большинстве случаев подвержены протеканию.
Должна соблюдаться строгая последовательность монтажа приборов, которые призваны работать на байпасе. По направлению к носителю тепла устанавливаются сначала фильтр, затем клапан, а после – циркуляционный насос. Вводиться в стояк возле насоса байпас должен обязательно с запорными кранами, причем лучше всего в горизонтальном положении – это защитит систему от скапливания воздуха.

Байпас с обратным клапаном целесообразно устанавливать в современные системы отопления, использующие циркуляционные насосы, с целью обеспечения работоспособности системы в случае отключения электроэнергии.

Происходит это следующим образом: в момент отключения электроэнергии байпас автоматически перекрывает подачу тепла на насос и открывает его на центральной трубе, что приводит систему к естественной циркуляции.

Еще одной причиной для того, чтобы установить байпасный клапан в системе отопления, является ее усовершенствование, если она представляет собой однотрубную систему отопления.

Да, этот вариант – достаточно устаревший, однако, все еще работающий, причем достаточно эффективно.





При установке байпаса в однотрубной системе следует руководствоваться следующими правилами:

  • Байпасный клапан в системе отопления должен быть размещен на максимальном от вертикального отрезка трубы расстоянии, т.е. как можно ближе к самому радиатору.
  • Между входом радиатора и байпасом должен находиться регулировочный вентиль, или же терморегулятор радиатора.
  • Байпас должен иметь диаметр на размер меньший, нежели у подводки, иначе он будет ограничивать поступление носителя тепла в батарею.

В качестве обводной трубы при установке байпаса можно использовать уже готовую, приобретенную трубу, сделав монтаж на резьбе, либо же выполнить сварочные работы.

Также полезное действие байпаса будет в случае его установки в отопительной системе возле котла. Такой подход не допускает перегрева циркуляционного насоса, а также предотвращает возможность завоздушивания всей системы.

Для этого байпас монтируется рядом с отопительным котлом на самой обратке, в месте, с наиболее низкой температурой.

Конструктивно байпас располагается горизонтально, а его диаметр равен диаметру трубы обратной магистрали системы.

Запорная арматура на байпасе

Следует знать, что участок системы отопления с уменьшенным диаметром трубы, уменьшает скорость потока носителя тепла, поэтому на нем можно использовать исключительно шаровые вентили. Их особенность заключается во встроенном в корпус металлическом шаре, имеющем отверстие нужного диаметра. Такая конструкция позволяет исключить уменьшение просвета вентиля в открытом состоянии.

Но заметим еще одну особенность шаровых вентилей – они не подлежат ремонту, и при неисправности просто заменяются новыми.

Также, эти вентили имеют свойство прикипать при долгом простое, поэтому, желательно периодически их проворачивать, даже в случае, если необходимости в этом действии нет.

Экономия

Несомненно, установка такого приспособления, как байпасный клапан в системе отопления, приведет к сокращению ваших затрат на энергоносители. В среднем, количество теплоносителя, циркулирующего в системе отопления с байпасным клапаном увеличивается на 30-35%, что позволит увеличить теплоотдачу радиатора не менее, чем на 10%.



Что такое байпас?

Что может быть приятнее тепла в доме в отопительный сезон? Только тепло, которое постоянно поддерживается на нужном уровне и которое не нужно регулировать самостоятельно.

Благодаря тому, что на рынке давно появились современные отопительные системы, поддерживающие нужную температуру, отопление частного дома стало максимально комфортным. В таких системах регулировкой температуры является байпас, о котором мы и хотим рассказать вам в этом материале.

Что такое байпас и для чего он нужен?


Байпас представляет собой перемычку с запорно-регулирующей арматурой, в виде трубы, устанавливаемую между прямой и обратной проводкой традиционного радиаторного отопления. Байпас в работе радиатора регулирует подачу теплоносителя, создавая при открытом клапане обводную линию (или параллельный поток).

Принцип работы байпаса

Нормальное функционирование системы возможно при открытой перемычке байпаса. В этом случае он свободно пропускает через себя поток теплоносителя. Однако в случае, если этот поток нужно ограничить, клапан байпаса закрывается, и вода вынуждена искать обход этого отрезка.

ДВИЖЕНИЕ ТЕПЛОНОСИТЕЛЯ ПРИ ЗАКРЫТОМ И ОТКРЫТОМ КЛАПАНЕ БАЙПАСА

Диаметр трубы байпаса всегда меньше диаметра подводящей трубы, только так можно добиться правильной блокировки тока жидкости в ситуации с закрытым клапаном

Преимущества байпаса

  • Упрощение обслуживания системы отопления, а также заполнения и опорожнения труб и радиаторов;
  • Повышение КПД отопительной системы при большом количестве батарей, и, как следствие, снижение расхода энергии;
  • Исключение проблемы завоздушивания из-за разгерметизации трубопровода;
  • Возможность использования радиаторов даже в аварийных ситуациях при отключении электроэнергии.

Какими бывают байпасы для систем отопления?


Так как байпасы могут применяться в разных видах отопительных систем, их существует два вида – с обратным клапаном и без него. Байпас с обратным клапаном может использоваться для циркуляционных насосов при необходимости, не в постоянном режиме. Система выглядит так – при включении насоса клапан открывается и впускает теплоноситель. При отключении насоса клапан закрывается, и вода больше не может поступать в радиаторы.

БАЙПАС С ОБРАТНЫМ КЛАПАНОМ

Байпас без обратного клапана даёт возможность проводить частичный ремонт отопительной системы, не отключая её и не сливая теплоноситель.

БАЙПАС С КРАНОМ ВМЕСТО ОБРАТНОГО КЛАПАНА

Выбирайте байпас в соответствии со своей системой отопления. Автоматический будет работать сам по себе, а байпас с краном – вручную

Автоматический байпас


Труба автоматического байпаса должна быть на один размер меньше диаметра трубы стояка, иначе теплоноситель в радиаторе просто не будет циркулировать из-за увеличения гидравлического сопротивления в сравнении с байпасом.

Автоматический байпас устанавливается вместе с циркуляционным насосом. Эта комбинация будет работать даже при отсутствии электроэнергии, за счёт естественной циркуляции.

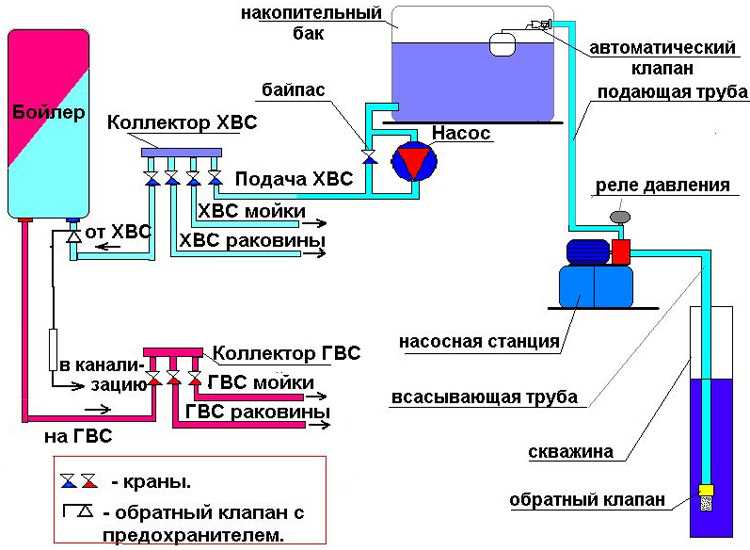

ЦИРКУЛЯЦИОННЫЙ НАСОС В КОМПЛЕКТАЦИИ БАЙПАСА

Автоматика хорошо будет функционировать, если вода в вашем доме достаточно хорошего качества. Вода со множеством примесей быстро приведёт такую систему в негодность

Как установить байпас?


Лучше всего воспользоваться для монтажа услугами профессионалов, которые не только быстро и слаженно проведут все работы, но и проверят систему на эффективность работы, наличие протеканий, дефектов и т. д.

Правил в установке байпаса немало, и вот только часть из них:

  • Установка должна производиться на максимальном удалении от стояка и на минимальном расстоянии от радиатора;
  • Можно установить на байпас дополнительный кран, который будет способствовать полноценной циркуляции в помощью радиатора, исключая байпас;
  • Из-за возможности регулировать уровень горячей воды, байпас может послужить терморегулятором;
  • Первым устанавливается фильтр, за ним обратный клапан, и потом – циркуляционный насос;
  • Задействуйте запорные клапаны для установки байпаса в стояк рядом с насосом;
  • Во избежание скопления воздуха устанавливать байпас рекомендуется горизонтально;
  • В месте сужения диаметра отопительной системы и уменьшения скорости потока используются шаровые вентили. Это система из двух частей – металлического шара определённого диаметра и корпуса. Пришедшие в негодность вентили отремонтировать нельзя, их можно только заменить. Если вы долгое время не используете шаровые вентили, они могут прикипеть, потому для профилактики их нужно изредка проворачивать.

СИСТЕМА С ШАРОВЫМ ВЕНТИЛЕМ

Будет не лишним напомнить о том, что лучше отдать предпочтение качественному байпасу проверенного производителя. Этот важный элемент системы должен иметь все нужные сертификаты, в том числе документ о гигиеническом соответствии с печатью (обычно продавцом предоставляются копии документов). Визуальный осмотр может дать вам дополнительную информацию о продукте. Удостоверьтесь, что сварные швы не имеют пор, а соединения с резьбой лёгко раскручиваются.

ЭКОНОМИЯ НА ЭЛЕКТРИЧЕСТВЕ – ПРИЯТНЫЙ БОНУС К ТАКОМУ ПОЛЕЗНОМУ ПРИОБРЕТЕНИЮ, КАК БАЙПАС

Часто оптико-акустическими приборами оснащают лестничные площадки, переходы, лифты и другие места общего пользования.

Помогает ли байпас экономить?


Среди всех прочих преимуществ экономия электроэнергии является наиболее значимым плюсом, решающим в пользу установки байпаса.

Проточная и замыкающая системы отопления разнятся между собой достаточно заметно. Замыкающая отопительная система будет расходовать на 30-35% меньше теплоносителя, чем проточная. При этом теплоотдача радиатора уменьшится на 10%. Таким образом, байпас не только делает температуру в доме комфортной, но и экономит ваши деньги.

ДАЖЕ СТАРУЮ СИСТЕМУ ОТОПЛЕНИЯ МОЖНО СДЕЛАТЬ БОЛЕЕ ЭКОНОМНОЙ С ПОМОЩЬЮ УСТАНОВКИ БАЙПАСА

Как пользоваться системой отопления с байпасом?


Если вы являетесь обладателем новой системы отопления, байпас вам не понадобится, так как в таких конструкциях имеется встроенный насос, распределяющий теплоноситель по радиаторам. Насос будет настоящим спасением в ситуации с большим количеством батарей или протяжённых труб в системе. Новые отопительные системы не обращают внимания на неровный уклон труб и не боятся скопления воздуха.

Впрочем, если ваша система не так нова, не стоит спешить менять её! Именно для вас придуман байпас, который откроет новую жизнь вашим трубам. Он поможет решить многие проблемы, связанные с ошибками во время установки системы, отсутствие естественной циркуляции и т. д.

Внимание! Байпас может быть установлен только на однотрубную отопительную систему. Он устанавливается между подводящей и обратной трубами, чтобы регулировать нагревание радиатора

Как устанавливается байпас на старую отопительную систему?

Для реанимации старой системы отопления вам понадобятся:

  • Байпас
  • Циркуляционный насос
  • Шаровые краны (2 шт.) или обратный клапан

Первым устанавливается байпас – параллельно трубе. Затем на него монтируется циркуляционный насос, а по обеим сторонам от него устанавливают запорные краны.

Шаровые краны имеют преимущество перед запорными кранами – они не снижают скорость потока к трубе, однако в случае поломки требуют замены. Обратный клапан же способен дать системе возможность работать автоматически.

Байпас может быть установлен не только перед радиатором, но и рядом с полотенцесушителем:

УСТАНОВКА БАЙПАСА ДЛЯ ПОЛОТЕНЦЕСУШИТЕЛЯ

Помните о том, что система отопления требует к себе повышенного внимания, и все производимые с ней ремонтные и монтажные работы должны проводиться профессионалами. Наши специалисты уже не один год занимаются монтажом систем отопления под ключ, и умеют справляться с любыми трудностями. Мы с удовольствием поможем вам справиться с задачей повышения эффективности отопления в доме!

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

Байпасные клапаны | ТНВ

    org/BreadcrumbList»>
  1. Дом
  2. Ресурсы Steam
  3. Теория пара
  4. Байпасные клапаны

Прочее оборудование и т. д.

Поиск в Steam Theory

  • Что такое перепускной клапан?
  • Роль перепускного клапана
  • Клапаны, пригодные для использования в качестве перепускных клапанов
  • Ловушка со встроенным перепускным клапаном

В этом уроке мы рассмотрим перепускные клапаны.

Клапаны, такие как редукционные клапаны, регулирующие клапаны и конденсатоотводчики, часто имеют обводной трубопровод. Клапан в таком перепускном трубопроводе называется перепускным клапаном.

Перепускной клапан на конденсатоотводчике Перепускной клапан на редукционном клапане

Что такое перепускной клапан?

Термин «байпасный клапан» относится к любому клапану, установленному на байпасной линии, и не используется для обозначения конкретной формы или конфигурации клапана. Итак, какие типы клапанов подходят для установки в байпасных трубопроводах?

Роль байпасного клапана

При рассмотрении того, какие типы клапанов подходят для установки в байпасный трубопровод, необходимо учитывать роль байпасной линии. С какой целью была проложена именно эта обводная линия? Обводной трубопровод можно условно разделить на две категории.

  • Байпасный трубопровод, действующий в качестве резервной линии, позволяющий продолжать работу, пока поврежденное оборудование, такое как редукционные клапаны и конденсатоотводчики, изолируется и отключается на время замены или ремонта
  • Обводной трубопровод, предназначенный для улучшения работы редукционных клапанов и ловушек

Для этих разных задач требуются клапаны с разными характеристиками. Поэтому оптимальные модели клапанов будут разными.

Клапаны, пригодные для использования в качестве перепускных клапанов
Пример: резервная линия для таких целей, как замена оборудования

Роль байпасного трубопровода для таких целей, как резервная линия во время замены оборудования, не всегда заключается только в том, чтобы позволить жидкости продолжать течь. В некоторых случаях он также должен служить заменой любых задействованных редукционных клапанов или конденсатоотводчиков, поэтому важно, чтобы байпасная линия имела некоторую возможность «управления жидкостью». В таких случаях запорные клапаны являются подходящим типом клапана.

Пример: Байпасный трубопровод для повышения производительности оборудования

Байпасный трубопровод, установленный для повышения производительности, предназначен для работы с избыточным давлением или потоком, поэтому часто клапан с низким сопротивлением используется в полностью открытом положении. Кроме того, если в установку включен регулирующий клапан, он должен иметь быструю реакцию открытия/закрытия. В этом типе применения шаровой кран является подходящим типом клапана.

Типы клапанов рассматриваются в разделе Типы клапанов и их применение.

Конденсатоотводчик со встроенным перепускным клапаном

Существует модель конденсатоотводчика со встроенным перепускным клапаном.

Чтобы использовать эту ловушку, при запуске откройте перепускной клапан, чтобы быстро слить пусковой конденсат. Затем во время нормальной работы оставьте перепускной клапан закрытым, чтобы конденсат сбрасывался только через ловушку. Однако имейте в виду, что, поскольку этот перепускной клапан встроен в конденсатоотводчик, он не может выполнять функцию байпаса, когда конденсатоотводчик находится в процессе замены. Насколько нам известно, не существует регулирующих клапанов или редукционных клапанов со встроенными байпасными функциями. Они должны использоваться в сочетании с подходящими клапанами.
