Длина контура теплого пола: оптимальные значения труб
Одним из условий осуществления качественного и правильного отопления помещения при помощи теплого пола является поддержание температуры теплоносителя в соответствие с заданными параметрами.
Эти параметры определяются проектом с учетом необходимого количества тепла для отапливаемого помещения и напольного покрытия.
Необходимые данные для расчета
От правильно уложенного контура зависит эффективность системы отопленияДля поддержания заданного температурного режима в помещении необходимо правильно рассчитать длину петель, используемых для циркуляции теплоносителя.
Сначала необходимо собрать исходные данные, на основании которых будет выполнен расчет и которые состоят из следующих показателей и характеристик:
- температура, которая должна быть над покрытием пола;
- схема раскладки петель с теплоносителем;
- расстояние между трубами;
- максимально возможная длина трубы;
- возможность использования нескольких различных по длине контуров;
- подключение нескольких петель к одному коллектору и к одному насосу и возможное их количество при таком подключении.
На основании перечисленных данных можно выполнить правильный расчет длины контура теплого пола и благодаря этому обеспечить комфортный температурный режим в помещении с минимальными затратами на оплату энергообеспечения.
Температура пола
Температура на поверхности пола, выполненного с устройством под ним водяного отопления, зависит от функционального назначения помещения. Ее значения должны быть не более указанных в таблице:
| № | Помещения с водяным теплым полом | Температура на поверхности пола |
|---|---|---|
| 1 | помещения наиболее частого пребывания людей (спальни, гостиные, кабинеты, кухни, детские, игровые и т.д.) | + 29С |
| 2 | ванные комнаты и санузлы | + 33С |
| 3 | граничащие с ними помещения (коридоры, прихожие, веранды, кладовки и т.д.) | + 35С |
Соблюдение температурного режима согласно указанным выше значениям позволит создать благоприятную обстановку для работы и отдыха находящихся в них людей.
Варианты укладки трубы, применяемые для теплого пола
Варианты укладки теплого полаСхема укладки может быть выполнена обычной, двойной и угловой змейкой или улиткой. Также возможны различные комбинации этих вариантов, например, по краю помещения можно выложить трубу змейкой, а далее среднюю часть – улиткой.
В больших комнатах сложной конфигурации лучше выполнять укладку улиткой. В помещениях небольших размеров и имеющих разнообразные сложные конфигурации применяют укладку змейкой.
Расстояние между трубами
Шаг укладки трубы определяется расчетом и обычно соответствует 15, 20 и 25 см, но не более. При раскладке трубы с шагом более 25 см нога человека будет ощущать разность температур между и непосредственно над ними.
По краям помещения трубу греющего контура закладывают с шагом 10 см.
Допустимая длина контура
Длину контура необходимо подбирать под диаметр трубыЭто зависит от давления в конкретной замкнутой петле и гидравлического сопротивления, величины которых определяют диаметр труб и объем жидкости, который подается в них в единицу времени.
При устройстве теплого пола часто происходят ситуации, когда нарушается циркуляция теплоносителя в отдельной петле, восстановить которую невозможно ни одним насосом, вода запирается в этом контуре, в результате чего он остывает. К этому приводят потери давления до 0,2 бар.
Исходя из практического опыта, можно придерживаться следующих рекомендуемых размеров:
- Менее 100 м может быть петля, изготавливаемая из металлопластиковой трубы диаметром 16 мм. Для надежности оптимальный размер составляет 80 м.
- Не более 120 м принимают максимальную длину контура из 18 мм трубы, изготовленной из сшитого полиэтилена. Специалисты стараются устанавливать контур длиной 80-100 м.
- Не более 120-125 м считается допустимым размер петли для металлопластика диаметром 20 мм. На практике также эту длину стараются уменьшить для обеспечения достаточной надежности работы системы.
Для более точного определения размера длины петли для теплого пола в рассматриваемом помещении, при которой не будет проблем с циркуляцией теплоносителя, необходимо выполнить расчеты.
Применение нескольких контуров разной длины
Например, необходимо выполнить систему теплого пола в нескольких помещениях, одно из которых, допустим, ванная, имеет площадь 4 м2. Значит, на ее обогрев понадобится 40 м трубы. Устраивать в других помещениях контуры по 40 м нецелесообразно, тогда как можно выполнить петли по 80-100 м.
Разница длин труб определяется расчетом. При невозможности выполнить расчеты можно применить требование, которое допускает разницу в длине контуров порядка 30-40%.
Также разницу длин петель можно компенсировать увеличением или уменьшением диаметра трубы и изменением шага ее укладки.
Возможность подключения к одному узлу и насосу
Количество петель, которые можно подключить к одному коллектору и одному насосу, определяется в зависимости от мощности применяемого оборудования, количества тепловых контуров, диаметра и материала используемых труб, площади отапливаемых помещений, материала ограждающих конструкций и от многих других различных показателей.
Такие расчеты необходимо доверить специалистам, имеющим знания и практические навыки в выполнении таких проектов.
Определение размера петли
Размер петли зависит от общей площади помещенияСобрав все исходные данные, рассмотрев возможные варианты создания обогреваемого пола и определив самый оптимальный из них, можно приступить непосредственно к расчету длины контура водяного теплого пола.
Для этого необходимо разделить площадь помещения, в котором укладываются петли для водяного отопления пола на расстояние между трубами и умножить на коэффициент 1,1, который учитывает 10% на повороты и загибы.
Определить длину петли, укладываемой с шагом 20 см в помещении площадью 10 м2, находящемся на расстоянии 3 м от коллектора можно, выполнив следующие действия:
10/0,2*1,1+(3*2)=61 м.
В этом помещении нужно уложить 61 м трубы, образующей тепловой контур, чтобы обеспечить возможность качественного обогрева напольного покрытия.
Представленный расчет помогает создать условия для поддержания комфортной температуры воздуха в небольших отдельных помещениях.

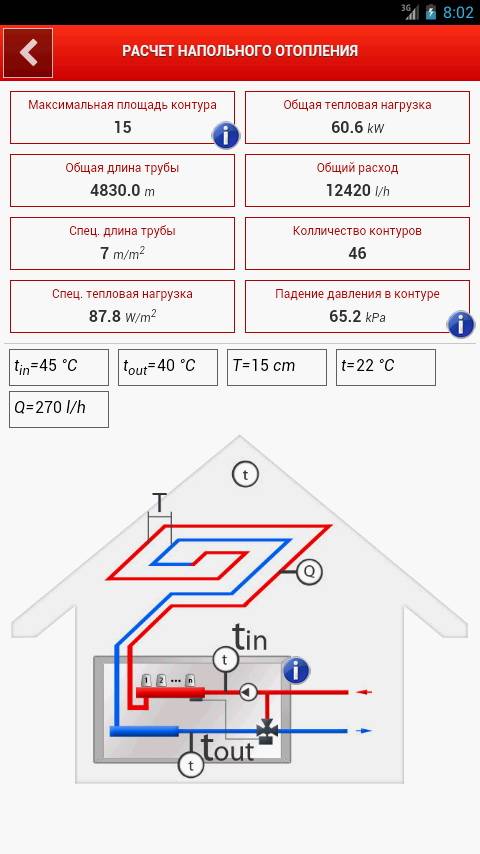

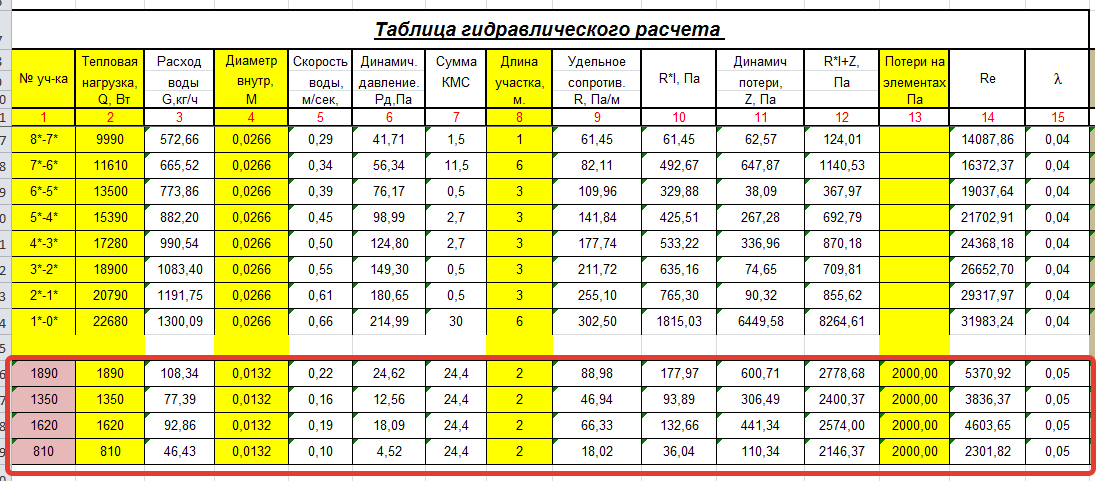

Чтобы правильно определить длину трубы нескольких тепловых контуров для большого количества помещений, запитанных от одного коллектора, необходимо привлечь проектную организацию.
Она сделает это с помощью специализированных программ, которые учитывают много разных факторов, от которых зависит бесперебойная циркуляция воды, а значит и качественный обогрев пола.
Максимальная длина контура водяного теплого пола: укладка и расчет оптимального значения
Прокладка труб обогрева под покрытием пола считается одним из лучших вариантов отопления дома или квартиры. Они потребляют меньше ресурсов для поддержания указанной температуры в комнате, превышают стандартные настенные радиаторы по уровню надежности, равномерно распределяют тепло в помещении, а не создают отдельные «холодные» и «горячие» зоны.
Длина контура водяного теплого пола — важнейший параметр, который необходимо определить до начала монтажных работ. От него зависит будущая мощность системы, уровень нагрева, выбор комплектующих и конструктивных узлов.
Варианты укладки
Строителями используются четыре распространенных схемы укладки труб, каждая из которых лучше подходит для использования в помещении различной формы. От их «рисунка» в немалой степени зависит максимальная длина контура теплого пола. Это:
- «Змейка». Последовательная укладка, где горячая и холодна линия, идут друг за другом. Подходит для помещений вытянутой формы с разделением на зоны различной температуры.
- «Двойная змейка». Применяется в прямоугольных комнатах, но без зонирования. Обеспечивает равномерное прогревание площади.
- «Угловая змейка». Последовательная система для помещения с равной длиной стен и наличием зоны низкого прогревания.
- «Улитка». Сдвоенная система прокладывания, подходящая для приближенных к квадрату форм комнат без холодных участков.
Выбранный вариант укладки оказывает влияние на максимальную длину водяного пола, потому что меняется количество петель труб и радиус изгиба, который также «съедает» определенный процент материала.
Расчет длины
Максимальная длина трубы теплого пола для каждого контура рассчитывается отдельно. Чтобы получить необходимое значение понадобится следующая формула:
Ш*(Д/Шу)+Шу*2*(Д/3)+К*2
Значения указываются в метрах и означают следующее:
- Ш — ширина комнаты.
- Д — длина помещения.
- Шу — «шаг укладки» (расстояние между петлями).
- К — расстояние от коллектора до точки соединения с контурами.
Полученная в результате вычислений длина контура теплого пола дополнительно увеличивается на 5%, куда входит небольшой запас на нивелирование ошибок, изменение радиуса сгибания трубы и соединение с фитингами.
В качестве примера расчета максимальной длины трубы для теплого пола на 1 контур возьмем помещение в 18 м2 со сторонами в 6 и 3 м.
Расстояние до коллектора составляет 4 м, а шаг укладки 20 см, получается следующее:
3*(6/0,2)+0,2*2*(6/3)+4*2=98,8
К результату добавляется 5%, что составляет 4,94 м и рекомендуемая длина контура водяного теплого пола увеличивается до 103,74 м, которые округляются до 104 м.
Зависимость от диаметра труб
Второй по важности характеристикой является диаметр используемой трубы. Она напрямую влияет на максимальное значение длины, количество контуров в помещении и мощность насоса, который отвечает за циркуляцию теплоносителя.
В квартирах и домах со средним размером комнат используются трубы 16, 18 или 20 мм. Оптимальным для жилых помещений является первое значение, оно сбалансировано в плане затрат и производительности. Максимальная длина контура водяного теплого пола 16 трубой составляет 90-100 м в зависимости от выбора материала трубы. Превышать этот показатель не рекомендуется, потому что может образоваться так называемый эффект «запертой петли», когда, вне зависимости от мощности насоса движение теплоносителя в коммуникации прекращается из-за высокого сопротивления жидкости.
Чтобы выбрать оптимальное решение и учесть все нюансы, лучше обратиться к нашему специалисту за консультацией.
Количество контуров и мощность
Монтаж системы отопления должен соответствовать следующим рекомендациям:
- Одна петля на помещение небольшой площади или часть большого, растягивать контур на несколько комнат нерационально.
- Один насос на коллектор, даже если заявленной мощности достаточно на обеспечение двух «гребенок».
- При максимальной длине трубы теплого пола 16 мм в 100 м коллектор устанавливается не более чем на 9 петель.
Если максимальная длина петли теплого пола 16 трубы превышает рекомендованное значение, то помещение разбивается на отдельные контуры, которые соединяются в одну отопительную сеть коллектором. Чтобы обеспечить равномерное распределение теплоносителя по всей системе, специалисты советуют не превышать разницу между отдельными петлями в 15 м, иначе меньший контур прогреется гораздо сильнее, чем больший.
Но что делать, если длина контура теплого пола 16 мм трубы различается на значение, которое превышает 15м? Поможет балансировочная арматура, которая изменяет циркулирующее по каждой петле количество теплоносителя. С ее помощью разница длин может составлять почти два раза.
Температура в комнатах
Также длина контуров теплого пола для 16 трубы оказывает влияние на уровень нагрева. Для поддержания комфортной среды в помещении нужна определенная температура. Для этого прокачиваемая в системе вода нагревается до 55-60 °C. Превышение этого показателя может пагубно сказаться на целостности материала инженерных коммуникаций. В зависимости от назначения комнаты в среднем получаем:
- 27-29 °C для жилых комнат;
- 34-35 °C в коридорах, прихожих и проходных помещениях;
- 32-33 °C в комнатах с повышенной влажностью.
В соответствии с максимальной длиной контура теплого пола 16 мм в 90-100 м разница на «входе» и «выходе» смесительного котла не должна превышать 5 °C, иное значение свидетельствует о теплопотере на отопительной магистрали.
Длина нагревательного кабеля: универсальное руководство
(Часть нашего сборника статей «Все, что вам нужно знать о нагревательном кабеле»)
Максимальная длина нагревательного кабеля, которую вы можете проложить с уверенностью не перегорит предохранитель зависит от нескольких вещей. В частности, вам нужно знать:
- Какой у вас кабель: саморегулирующийся или постоянной мощности? Какое напряжение питания? И в некоторых случаях, какой калибр провода? Если у вас есть полный номер модели, все готово.
- Если он саморегулирующийся, какова будет минимальная температура кабеля при запуске? (Саморегулирующиеся кабели потребляют больше энергии, чем они холоднее, поэтому кабель, который нормально работает при 50°F, может сломать автоматический выключатель, если вы запустите его при 0°F.)
- На сколько ампер рассчитан ваш автоматический выключатель?
Самый верный способ убедиться в том, что вы прокладываете кабель безопасной длины, — это свериться со специальным листом спецификаций на тот тип кабеля, который у вас есть; Если они вам когда-нибудь понадобятся, эти листы спецификаций доступны на страницах заказа для каждого типа нагревательного кабеля, который мы продаем.
Тем не менее, мы также составили эту страницу в качестве удобного универсального справочника по минимальной и максимальной длине цепи. Просто найдите таблицу ниже, которая соответствует типу вашего обогревателя.
Быстрый переход к: Саморегулирующийся кабель (Низкотемпературный, Среднетемпературный, Защита от замерзания 12/24 В), Постоянная мощность
САМОРЕГУЛИРУЕМЫЙ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ
| Серия | Цепь выключатель размер (ампер) | Минимум схема длина (футы) | Максимальная длина цепи (футы), если пусковая температура… | ||
| 50°F (10°С) | 0°F (–18°С) | –20°F (–29°С) | |||
| Низкотемпературные стили | |||||
| SLCAB3120: 3 Вт/фут 120 В переменного тока | 15 | 1 | 300 | 200 | 180 |
| 20 | — | 270 | 230 | ||
| 30 | — | 330 | 330 | ||
| SLCAB3240: 3 Вт/фут 240 В переменного тока | 15 | 1 | 660 | 410 | 360 |
| 20 | — | 560 | 480 | ||
| 30 | — | 660 | 660 | ||
| SLCAB5120: 5 Вт/фут 120 В переменного тока | 15 | 1 | 230 | 150 | 130 |
| 20 | 270 | 200 | 175 | ||
| 30 | — | 270 | 260 | ||
| SLCAB5240: 5 Вт/фут 240 В переменного тока | 15 | 1 | 460 | 300 | 260 |
| 20 | 540 | 400 | 345 | ||
| 30 | — | 540 | 520 | ||
| SLCAB8120: 8 Вт/фут 120 В переменного тока | 15 | 1 | 150 | 95 | 85 |
| 20 | 200 | 125 | 100 | ||
| 30 | 210 | 190 | 170 | ||
| 40 | — | 210 | 210 | ||
| SLCAB8240: 8 Вт/фут 240 В переменного тока | 15 | 1 | 295 | 195 | 170 |
| 20 | 390 | 250 | 225 | ||
| 30 | 420 | 375 | 340 | ||
| 40 | — | 420 | 420 | ||
| SLCAB10120: 10 Вт/фут 120 В переменного тока | 15 | 1 | 115 | 70 | 60 |
| 20 | 150 | 95 | 85 | ||
| 30 | 180 | 145 | 120 | ||
| 40 | — | 180 | 165 | ||
| SLCAB10240: 10 Вт/фут 240 В переменного тока | 15 | 1 | 230 | 150 | 130 |
| 20 | 305 | 200 | 175 | ||
| 30 | 360 | 300 | 260 | ||
| 40 | — | 360 | 360 | ||
| Среднетемпературные стили | |||||
| SLMCAB5120: 5 Вт/фут 120 В переменного тока | 15 | 1 | 150 | 135 | 130 |
| 20 | 200 | 180 | 170 | ||
| 30 | 240 | 220 | 210 | ||
| SLMCAB5240: 5 Вт/фут 240 В переменного тока | 15 | 1 | 250 | 230 | 220 |
| 20 | 330 | 305 | 295 | ||
| 30 | 480 | 440 | 120 | ||
| SLMCAB10120: 5 Вт/фут 120 В переменного тока | 15 | 1 | 30 | 85 | 80 |
| 20 | 120 | 110 | 105 | ||
| 30 | 180 | 165 | 160 | ||
| SLMCAB10240: 10 Вт/фут 240 В переменного тока | 15 | 1 | 140 | 130 | 125 |
| 20 | 190 | 175 | 170 | ||
| 30 | 280 | 260 | 250 | ||
| SLMCAB15120: 15 Вт/фут 120 В переменного тока | 15 | 1 | 70 | 65 | 60 |
| 20 | 90 | 85 | 20 | ||
| 30 | 130 | 125 | 120 | ||
| SLMCAB15240: 15 Вт/фут 240 В переменного тока | 15 | 1 | 100 | 95 | 90 |
| 20 | 135 | 125 | 120 | ||
| 30 | 200 | 185 | 180 | ||
| Низковольтный (Freezstop) | ||||||
| Серия | Цепь выключатель размер (ампер) | Минимум схема длина (футы) | Максимальная длина цепи (футы), если пусковая температура.  .. | |||
| 41°F (5°С) | 32°F (–0°С) | –4°F (–20°С) | –40°F (–40°С) | |||
| 12FLV1: 3,6 Вт/фут 11/12 В переменного тока | 6 | 1 | 13 | 13 | 9,5 | 6,5 |
| 10 | 23 | 19 | 16 | 13 | ||
| 16 | 33 | 33 | 26 | 19 | ||
| 12FLV2: 3,6 Вт/фут 22/24 В переменного тока | 6 | 1 | 26 | 26 | 19 | 13 |
| 10 | 46 | 39 | 33 | 26 | ||
| 16 | 65 | 65 | 52 | 39 | ||
| 17FLV1: 5,2 Вт/фут 11/12 В переменного тока | 6 | 1 | 9,5 | 9,5 | 9,5 | 6,5 |
| 10 | 16 | 16 | 13 | 13 | ||
| 16 | 26 | 26 | 23 | 19 | ||
| 17FLV2: 5,2 Вт/фут 22/24 В переменного тока | 6 | 1 | 19 | 19 | 19 | 13 |
| 10 | 33 | 33 | 26 | 26 | ||
| 16 | 52 | 52 | 46 | 39 | ||
*Это можно получить, удвоив длину схемного модуля. При разрезании нагревательного кабеля мы используем минимальную длину, равную двойной длине схемного модуля, чтобы гарантировать, что кабель содержит по крайней мере один полный модуль. | |||||
| Универсальный (примечание: суффиксы номера модели -B и -SS можно игнорировать.) | |||||
|---|---|---|---|---|---|
| 120 В переменного тока | 208 В переменного тока | 240 В переменного тока | 277 В переменного тока | 480 В переменного тока | |
| 3 Вт/фут | ФЕКАБ3120: 4.0, 360 | ФЕКАБ3208: 8.0, 625 | ФЕКАБ3240: 8.0, 720 | Н/Д | ФЕКАБ3480: 16.0, 1440 |
| 5 Вт/фут | ФЕКАБ5120: 4.  0, 275 | ФЕКАБ5208: 8.0, 477 | ФЕКАБ5240: 8.0, 550 | Н/Д | ФЕКАБ5480: 12.0, 1100 |
| 8 Вт/фут | ФЕКАБ8120: 4,0, 220 | ФЕКАБ8208: 8.0, 381 | ФЕКАБ8240: 8.0, 440 | ФЕКАБ8277: 8.0, 508 | ФЕКАБ8480: 12.0, 880 |
| 12 Вт/фут | ФЕКАБ12120: 4.0, 180 | ФЕКАБ12208: 12,0, 312 | ФЕКАБ12240: 4.0, 360 | ФЕКАБ12277: 8.0, 416 | ФЕКАБ12480: 8.0, 720 |
| Суровая среда, высокая температура | |||||
| 4 Вт/фут | KECAB4120: 8.  0, 310 | KECAB4208: 8,0, 537 | KECAB4240: 8.0, 620 | KECAB4277: 8.0, 716 | KECAB4480: 16.0, 1240 |
| 8 Вт/фут | KECAB8120: 8.0, 220 | KECAB8208: 8.0, 381 | KECAB8240: 8.0, 440 | KECAB8277: 8.0, 508 | KECAB8480: 12.0, 880 |
| 12 Вт/фут | KECAB12120: 4.0, 180 | KECAB12208: 12.0, 312 | KECAB12240: 8.0, 360 | KECAB12277: 8.0, 416 | КЕСАБ12480: 12.0, 720 |
| Стеклопластик высокотемпературный (обратите внимание на размер провода шины в американском калибре) | |||||
| 4 Вт/фут, 16 авг | КМСАБ412016: 8.  0, 190 | КМСАБ420816: 8.0, 329 | КМСАБ424016: 8,0, 380 | КМСАБ427716: 8.0, 439 | КМСАБ448016: 16.0, 760 |
| 4 Вт/фут, 12авг | КМСАБ412012: 8.0, 310 | КМСАБ420812: 8.0, 537 | КМСАБ424012: 8.0, 620 | КМСАБ427712: 8.0, 716 | КМСАБ448012: 16.0, 1240 |
| 8 Вт/фут, 16 авг | КМСАБ812016: 8.0, 112 | КМСАБ820816: 8.0, 194 | КМСАБ824016: 8.0, 224 | КМСАБ827716: 8.0, 259 | КМСАБ848016: 12.  0, 448 |
| 8 Вт/фут, 12авг | КМСАБ812012: 8.0, 220 | КМСАБ820812: 8.0, 381 | КМСАБ824012: 8.0, 440 | КМСАБ827712: 8.0, 508 | КМСАБ848012: 12,0, 880 |
| 12 Вт/фут, 12авг | КМСАБ1212012: 8.0, 180 | КМСАБ1220812: 12.0, 312 | КМСАБ1224012: 8.0, 360 | КМСАБ1227712: 8.0, 416 | КМСАБ1248012: 8.0, 720 |
| Полиимид высокотемпературный | |||||
| 4 Вт/фут | ККСАБ4120: 8.0, 310 | ККСАБ4208: 8.  0, 537 | ККСАБ4240: 8.0, 620 | ККСАБ4277: 8.0, 716 | ККСАБ4480: 16.0, 1240 |
| 8 Вт/фут | ККСАБ8120: 4.0, 220 | ККСАБ8208: 8.0, 381 | ККСАБ8240: 8.0, 440 | ККСАБ8277: 8.0, 508 | ККСАБ8480: 12.0, 880 |
| 12 Вт/фут | ККСАБ12120: 4,0, 180 | ККСАБ12208: 8.0, 312 | ККСАБ12240: 8.0, 360 | ККСАБ12277: 8.0, 416 | ККСАБ12480: 14.0, 720 |
| 18 Вт/фут | ККСАБ18120: 3,5, 120 | ККСАБ18208: 6,0, 208 | ККСАБ18240: 7.  0, 240 | ККСАБ18277: 8.0, 277 | ККСАБ18480: 11.0, 480 |
Стационарное электрическое оборудование для обогрева помещений | UpCodes
424.1 Область применения
В этой статье рассматривается стационарное электрическое оборудование, используемое для обогрева помещений. Для целей настоящей статьи к отопительному оборудованию относятся нагревательные кабели, тепловентиляторы, бойлеры, системы центрального отопления или другое стационарное электрическое оборудование для обогрева помещений. Эта статья не распространяется на технологическое отопление и кондиционирование воздуха в помещении.
424.2 Определения
Определения в этом разделе применяются только в рамках данной статьи.
Нагревательная панель. Полная сборка, снабженная соединительной коробкой или гибким кабелепроводом для подключения к ответвленной цепи.
Комплект нагревательных панелей. Жесткий или нежесткий узел, снабженный ненагревающимися проводами, или узел клеммного соединения, идентифицированный как пригодный для подключения к системе электропроводки.
424.3 Прочие товары
424.4 Ответвленные цепи
(A) Требования к ответвленным цепям
(B) Размеры ответвленных цепей
Провода ответвлений для стационарного электрического оборудования для обогрева помещений и любых связанных двигателей должны иметь сечение не менее 125% Загрузка.
424.6 Перечисленное оборудование
Электрические плинтусные нагреватели, нагревательные кабели, канальные нагреватели и системы лучистого отопления должны быть перечислены и маркированы.
424.9 Общие положения
Установленные на заводе розетки, которые являются частью стационарно установленного электрического обогревателя плинтуса, или розетки, предусмотренные как отдельный узел электрического обогревателя плинтуса, должны быть разрешены вместо розеток, которые требуется 210.
52. Розетки таких розеток не должны подключаться к цепям обогревателя плинтуса.
Информационное примечание. Перечисленные нагреватели плинтуса содержат инструкции, которые могут не разрешать их установку ниже розеток.
424.10 Специальное разрешение
Стационарное электрообогревающее оборудование и системы, установленные способами, отличными от тех, которые предусмотрены в настоящей статье, допускаются только по специальному разрешению.
424.11 Провода питания
Стационарное электрическое оборудование для обогрева помещений, требующее наличия проводов питания с изоляцией более 60°C, должно иметь четкую и постоянную маркировку. Эта маркировка должна быть хорошо видна после установки и должна располагаться рядом с коробкой полевого подключения.
424.12 Места
(A) Подверженные физическому повреждению
Стационарное электрическое оборудование для обогрева помещений, подверженное физическому повреждению, должно быть защищено утвержденным способом.
(B) Влажные или влажные помещения
Обогреватели и сопутствующее оборудование, установленное во влажных или влажных местах, должны быть перечислены для таких мест и должны быть сконструированы и установлены таким образом, чтобы вода или другие жидкости не могли попасть или скапливаться в проводных секциях, электрических сетях или на них. компоненты или воздуховоды.
Информационное примечание № 1: См. 110.11 для оборудования, подвергающегося воздействию разрушающих агентов.
Информационное примечание № 2: См. 680.27(C) для площадок бассейна.
424.13 Расстояние от горючих материалов
Стационарное электрическое оборудование для обогрева помещений должно быть установлено таким образом, чтобы обеспечить необходимое расстояние между оборудованием и соседним горючим материалом, если только оно не указано для установки в непосредственном контакте с горючим материалом.
424.19 Средства разъединения
Должны быть предусмотрены средства для одновременного отключения нагревателя, контроллера(ов) двигателя и дополнительного устройства(ов) защиты от перегрузки по току всего стационарного электрического обогревательного оборудования от всех незаземленных проводников.
Если нагревательное оборудование питается более чем от одного источника, фидера или ответвления, средства отключения должны быть сгруппированы и обозначены как имеющие несколько средств отключения. Каждое средство отключения должно одновременно отключать все незаземленные проводники, которыми оно управляет. Отключающие средства, указанные в 424.19(А) и (В) должны иметь номинальный ток не менее 125 % от общей нагрузки двигателей и нагревателей и должны иметь возможность блокировки в открытом положении в соответствии с 110.25.
(A) Нагревательное оборудование с дополнительной защитой от перегрузки по току
Средства отключения для стационарного электрического обогревательного оборудования с дополнительной защитой от перегрузки по току должны находиться в пределах видимости от дополнительного(их) устройства(а) защиты от перегрузки по току на стороне питания этих устройств, если плавкие предохранители и, кроме того, должны соответствовать либо 424.19(А)(1) или (А)(2).
(1) Нагреватель без двигателя мощностью выше 1 / 8 Мощность в л.
с.
(B) Отопительное оборудование без доп. Защита от перегрузки по току
(1) Без двигателя или с двигателем Не более 1 / 8 Мощность в л.с.
(2) Более 1 / 8 Мощность в л.с.
(C) Переключатель единиц ) в качестве средства отключения
В качестве средства отключения, требуемого настоящей статьей, допускается использование выключателя(ей) агрегата(ов) с маркировкой положения «выключено», который является частью стационарного обогревателя и отключает все незаземленные проводники, если для типов помещений предусмотрены другие средства отключения в 424.19(C)(1)–(C)(4)
(1) Многоквартирные дома
(2) Двухквартирные дома
(3) Односемейные дома
(4) Прочие помещения
90 002 424.20 Коммутационные устройства с термостатическим управлением(A) Использование как контроллеров, так и разъединителей
Коммутационные устройства с термостатическим управлением и комбинированные термостаты, а также выключатели с ручным управлением могут использоваться как контроллеры и разъединители при условии, что они отвечают всем следующим условиям:
- Поставляется с отмеченным положением «выключено»
- Непосредственное размыкание всех незаземленных проводников при ручном переводе в положение «выключено»
- Сконструирован таким образом, что цепь не может быть включена автоматически после того, как устройство было вручную переведено в положение «выключено»
- Расположен, как указано в 424. 19
- Расположен в доступном месте
19(B) Термостаты, которые не прерывают напрямую все незаземленные проводники
424.21 Выключатель и автоматический выключатель с индикацией
424.22 Защита от перегрузки по току
(A) Устройства ответвленной цепи
(B) Элемент сопротивления s
Сопротивление ТЭНы в электрообогревательном оборудовании должны быть защищены от тока не более 60 ампер. В оборудовании, рассчитанном на ток более 48 ампер и использующем такие элементы, нагревательные элементы должны быть разделены, и каждая разделенная нагрузка не должна превышать 48 ампер. Если разделенная нагрузка меньше 48 ампер, номинал дополнительного устройства защиты от перегрузки по току должен соответствовать 424.4(В). Котел, в котором используются погружные нагревательные элементы резистивного типа, содержащиеся в штампованном сосуде, соответствующем стандарту ASME, должен соответствовать требованиям 424.72(A).
(C) Устройства защиты от перегрузки по току
(D) Проводники ответвления
Проводники, питающие дополнительные устройства защиты от сверхтока, считаются проводниками ответвления.
Если нагреватели имеют номинальную мощность 50 кВт или более, допускается, чтобы проводники, питающие дополнительные устройства защиты от перегрузки по току, указанные в 424.22(C), имели сечение не менее 100 % паспортной мощности нагревателя, при условии, что все выполняются следующие условия:
- На нагревателе указано минимальное сечение проводника.
- Размер проводников не меньше указанного минимального размера.
- Терморегулирующее устройство управляет циклической работой оборудования.
(E) Проводники для разделенных нагрузок
Проводники полевой проводки между нагревателем и дополнительными устройствами защиты от перегрузки по току должны быть рассчитаны не менее чем на 125 процентов обслуживаемой нагрузки. Дополнительные устройства защиты от перегрузки по току, указанные в 424.22(С), должны защищать эти проводники в соответствии с 240.4.
Если нагреватели имеют номинальную мощность 50 кВт и более, допустимая допустимая нагрузка полевой проводки между нагревателем и дополнительными устройствами защиты от перегрузки по току должна составлять не менее 100 % нагрузки их соответствующих разделенных цепей при условии, что все выполняются следующие условия:
- На нагревателе указано минимальное сечение проводника.
- Размер проводников не меньше указанного минимального размера.
- Устройство, активируемое температурой, управляет циклической работой оборудования.
424.28 Заводская табличка
(A) Требуется маркировка
Каждая единица стационарного электрического оборудования для обогрева помещений должна быть снабжена заводской табличкой с идентификационным наименованием и нормальным номиналом в вольтах и ваттах или в вольтах и амперах.
Электрическое оборудование для обогрева помещений, предназначенное для использования только на переменном токе, только на постоянном токе или на обоих, должно иметь соответствующую маркировку. В маркировке оборудования, состоящего из двигателей мощностью свыше 1 / 8 л.с. и других нагрузок, должны быть указаны номинальные параметры двигателя в вольтах, амперах и частоте, а также тепловая нагрузка в вольтах и ваттах или в вольтах и амперах.
(B) Расположение
Эта заводская табличка должна быть расположена таким образом, чтобы ее можно было увидеть или сделать доступной после установки.-jg-1000x1000.jpg)
424.29 Маркировка нагревательных элементов
Все нагревательные элементы, заменяемые в полевых условиях и являющиеся частью электронагревателя, должны иметь четкую маркировку с номиналами в вольтах и ваттах или в вольтах и амперах.
424.34 Конструкция нагревательного кабеля
Собранные на заводе ненагревательные провода нагревательных кабелей, если таковые имеются, должны иметь длину не менее 2,1 м (7 футов).
424.35 Маркировка нагревательных кабелей
Каждая единица должна быть маркирована идентификационным названием или идентификационным символом, каталожным номером и номиналами в вольтах и ваттах или в вольтах и амперах.
424.36 Зазоры проводки в потолках
Проводка, расположенная над потолками с подогревом, должна располагаться на расстоянии не менее 50 мм (2 дюйма) от потолка с подогревом. Сила тока проводников должна рассчитываться на основе предполагаемой температуры окружающей среды не ниже 50°C (122°F) с применением поправочных коэффициентов в соответствии с 310.
15(B)(1). Если эта проводка расположена над теплоизоляцией толщиной не менее 50 мм (2 дюйма), она должна подвергаться поправке на окружающую среду в соответствии с 310.15(B)(1).
424.38 Ограничения по площади
(A) Выход за пределы помещения или зоны
Нагревательным кабелям разрешается выходить за пределы помещения или зоны, из которой они выходят, если это не запрещено пунктом 424.38(B).
(B) Использование не разрешено
Нагревательные кабели не должны прокладываться следующим образом:
- В шкафах, кроме указанных в 424.38(C)
- Поверх стен, где стена пересекается с потолком перегородки, доходящие до потолка, если только они не изолированы одиночными трассами встроенного кабеля
- Под стенами или сквозь них
- Над шкафами, зазор которых от потолка меньше минимального горизонтального размера шкафа до ближайшего края шкафа, открытого в комнату или зону
- В стенках ванн и душевых
- Под шкафами или аналогичные встроенные устройства, не имеющие зазора до пола
(C) В потолках туалетов в качестве низкотемпературных источников тепла для регулирования относительной влажности
-температурные источники тепла для контроля относительной влажности при условии, что они используются только на тех участках потолка, которые не загораживают пол.
