Выбираем циркуляционный насос для частного дома
Только в небольшом частном доме может успешно работать отопительная система с естественной циркуляцией. Однако при сильных морозах ее эффективность падает. В большинстве современных домов теплоноситель подается принудительно циркуляционным насосом. От правильного выбора этого устройства зависит устойчивость обогрева в любых режимах. Достаточно ли для отопления одноэтажного здания небольшого и надежного DAB VA 25/130 или придется подбирать более мощный агрегат? По каким параметрам их надо выбирать?

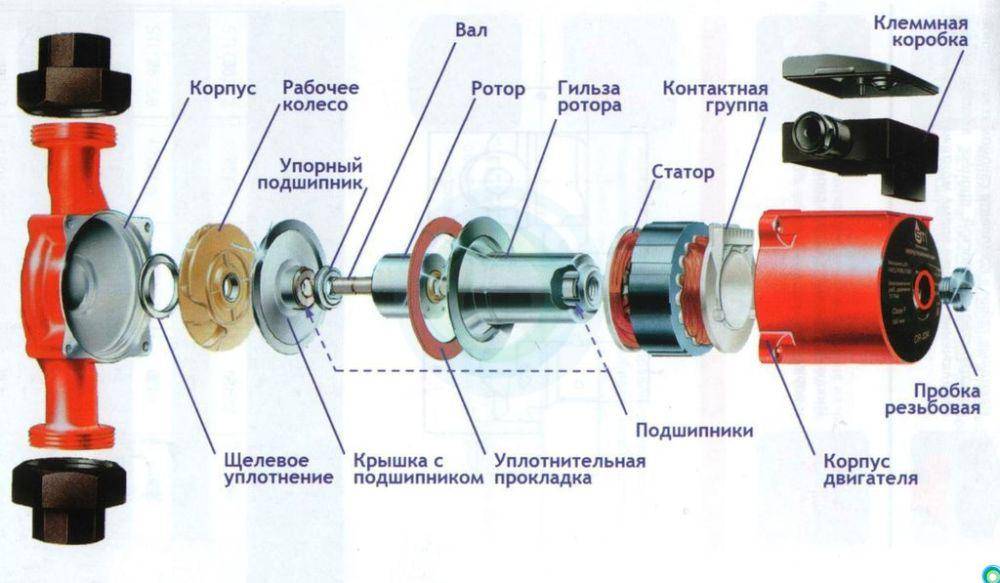

Устройство
Принцип работы циркуляционных насосов центробежный. Они состоят из таких деталей:
- металлический корпус с патрубками;
- сетевой электродвигатель;
- крыльчатка, закрепленная на валу двигателя;
- блок питания с регулятором скорости вращения и защитой от перегрева.
По конструкции ротора все центробежные насосы делят на:
- «мокрые»;
- «сухие».
«Мокрый» ротор электродвигателя вращается в теплоносителе, который служит ему смазкой, а статор защищен от влаги.
Такую конструкцию имеют перекачивающие устройства малой мощности для бытовых систем. Они отличаются высокой надежностью и низким уровнем шума, поэтому их монтируют в котлах, устанавливаемых в жилых помещениях.
«Сухие» роторы изолированы от теплоносителя уплотнителями. Так устроены мощные агрегаты, работающие в котельных и на предприятиях. Шумят они значительно сильнее и нуждаются в периодической остановке для обслуживания.
Циркуляционные насосы оснащаются регуляторами скорости вращения и защитными тепловыми реле. Их устанавливают в блоке питания электродвигателя. С помощью регулятора скорости можно изменять мощность, что может понадобиться при установке дополнительных радиаторов.
Технические характеристики
Чтобы купить подходящий товар, нужно обратить внимание на его технические параметры:
- Производительность (пропускная способность). Это объем жидкости, перекачиваемой за час. В инструкции указывается в кубометрах в час. Чем больше гидравлическое сопротивление труб, тем выше нужна производительность.
- Максимальный напор. Это высота столба воды в вертикальной трубе во время работы на максимальной скорости вращения ротора. Для циркуляционного насоса это очень важный параметр. Он должен превышать высоту монтажа радиаторов отопления на верхнем этаже. С помощью регулятора скорости вращения можно изменять напор, но он не может превышать максимальный, указанный в техническом паспорте.
- Диаметр патрубков. Эта техническая характеристика важна при монтаже. Обычно перекачивающие устройства для бытового отопления имеют патрубки диаметром 25 или 32 мм. Этот размер указывают первым числом в названии изделия. Подобрав агрегат с подходящим диаметром патрубков, мастер исключает установку дополнительных переходников.
- Пределы температуры жидкости. После запуска и эксплуатации в различных режимах температура теплоносителя меняется в широких пределах. Материалы, из которых состоят детали, длительное время выдерживают колебания температуры в пределах, указанных в техпаспорте. При более низких или высоких температурах работа изделия не гарантируется.
- Монтажная длина. Это длина изделия между обрезами двух патрубков в миллиметрах. Этот параметр учитывает мастер во время монтажа. Обычно его указывают в названии вторым числом. У некоторых фирм обозначения могут быть другими.
Технические характеристики, указанные в паспорте, позволяют лишь приблизительно подбирать нужные агрегаты. Чтобы отопительная система работала без перегрузки и лишних затрат энергии, ее характеристики предварительно должен рассчитать инженер-теплотехник, который составляет проект.
Тепловой насос для отопления частного дома
Чтобы система отопления загородного коттеджа работала корректно, требуется монтаж циркуляционного насоса. Он выполняет две функции:
- Доставляет нагретый теплоноситель в радиаторы отопления, благодаря чему помещение прогревается быстро и равномерно.
- Помогает жидкости преодолеть сопротивление запорной арматуры и трубопровода.
Если насоса нет, и система работает самотеком, удаленные радиаторы получают меньше тепла.
А если еще не соблюден нужный уклон труб, то сбои неизбежны.
Установка насоса для отопления позволит получить следующие преимущества:
- КПД всей системы заметно повысится.
- Можно будет использовать трубы с меньшим диаметром, что сэкономит средства.
- Время на прогрев всего дома будет заметно меньшим.
- Даже в удаленных от котла комнатах станет тепло.
- Исключаются воздушные пробки.
- В радиаторах будет образовываться меньше ила и коррозийного слоя.
Получить консультацию:
Как выбрать циркуляционный насос для отопления по типу ротора
Помпы могут иметь «сухой» или «мокрый» ротор. Каждый тип имеет свои особенности.
В «сухом» типе ротор не погружен в воду и отделен от нее уплотнителями. В жидкость погружена только крыльчатка. Такие модели имеют два больших преимущества, определяющих сферу использования:
- они имеют высокий КПД;
- могут работать с температурой теплоносителя 110 – 115°.
Благодаря такой производительности насосы с «сухим» ротором используются в помещениях, где протяженность трубопроводов составляет 200 м. и выше. Если у нас система меньше, такой насос нерентабелен, так как:
- прибор стоит заметно дороже моделей с «мокрым» ротором;
- нужно тратиться на регулярную замену уплотнительных колец;
- насос сильно шумит и для него нужно отдельно место.
«Сухие» насосы используются для больших помещений. Также с их помощью можно связать систему отопления дома с гаражом и др. постройками.
Насосы с «мокрым» ротором обладают заметно меньшими размерами. Они тихие, стоят недорого и не требуют ухода. Для частных коттеджей – это хороший вариант. Их невысокая производительность не помеха, так как на системе до 200 метров это незаметно.
Как подобрать насос циркуляционный для отопления по ключевым параметрам
Чтобы правильно выбрать модель, нужно определить характеристики, которыми должен обладать прибор.
Для верного выбора нужно учитывать:
- площадь помещения;
- мощность котла;
- температуру теплоносителя на входе и выходе.
Зная эти данные, можно определить требуемые параметры насоса, а именно:
- производительность;
- высоту напора.
Подробнее
Проектирование водоснабжения в частном доме
от 23₽/м2
Как выбрать насос для отопления по производительности и напору
От производительности помпы зависит эффективность отопления всего дома. Чтобы вычислить этот параметр, необходимо знать мощность отопительного котла.
Для расчета производительности помпы следует воспользоваться формулой: Qpu = Qn:Δt. При этом:
- Qpu – необходимая производительность, измеряемая в м³/час.
- Qn – мощность котла.
- Δt – разница температуры на входе и выходе из системы.
Чтобы узнать разницу температур, можно провести замеры.
Но в большинстве случаев значение Δt будут в пределах 10-20 градусов. Для примера возьмем 15.
Итак, при мощности котла в 20 кВт и перепадах Т 15°C, расчеты будут следующие:
Qpu=20 кВт:15= 1,33 м³/час.
Кроме производительности нужно узнать и напор Hpu. Он рассчитывается по формуле: Hpu=R*L*ZF/10000, где:
- R – 150 Па/м (это средние значения потери давления из-за трения в трубах).
- L – сумма длины поступательных и возвратных труб до самой удаленной части системы. Если измерить ее сложно, можно сложить длину, ширину и высоту всего помещения и умножить это значение на 2.
- ZF – коэффициент сопротивления трубной запорной арматуры, 2,2.
- 10000 – значение после перевода паскалей в метры.
Чтобы узнать напор для дома размером 12х10 кв.м и с высотой потолка 3 м, используем приведенную выше формулу:
Hpu=150*(12+10+3)*2,2:10000=0,825 м.
Важно выбирать насос с некоторым запасом. Иначе в дальней точке дома радиаторы могут быть прохладными.
В целом, задаваясь вопросом, как подобрать насос для отопления частного дома, можно просто придерживаться усредненных показателей: для коттеджа в 1-2 этажа площадью до 200 кв.м подойдет модель с напором в 4 м.
Подробнее
Монтаж систем водоснабжения в частном доме
от 100₽/м
На что еще обратить внимание при выборе насоса
Маркировка
В названии помп используются цифры. Последние две обозначают размер резьбы в трубе и высоту подъема воды. Например, насос «Циркуль 25-40» присоединяется к трубам с разъемом 25 мм. и поднимает воду на высоту 4 м.
Рабочее колесо
В колесе важен материал. Оно может быть выполнено из:
- Пластика. Колесо не подвержено коррозии и стоит недорого. Но срок службы невелик – около 5-7 лет.
- Нержавейки. Как правило, нержавейка используется в дорогих моделях с производительностью от 10 м3/ч и выше.
- Чугун. Распространенный вариант среди бытовых насосов. Служит также хорошо, а его замена обойдется недорого.
- Латунь. Колесо из латуни стоит дешевле, чем из нержавеющей стали, а по характеристикам мало чем уступает последней.
Таким образом, для частного дома лучшим решением станет насос с «мокрым» ротором, напором в 4 метра, с чугунным или латунным колесом.
Если вы не знаете, как подобрать насос для отопления, обратитесь к профессионалам. Они рассчитают все нужные характеристики. Это позволит вам эффективно отапливать дом и не переплатить за прибор.
Заказать услугу
Другие наши услуги
- Монтаж водяного отопления для дома
- Установка воздушного отопления
- Монтаж дизельного отопления
- Установка электрического отопления
Циркуляционный насос для горячей воды: что нужно знать перед покупкой
Попрощайтесь с ожиданием горячей воды. Рециркуляционный насос горячей воды обеспечивает теплый душ по запросу.
Когда вы открываете кран, через какое время появляется горячая вода? Запуск его может привести к пустой трате денег и воды, не говоря уже о времени и терпении.
Одно решение гарантирует, что вам больше никогда не придется мыть руки в холодной воде: рециркуляционный насос для горячей воды. Эти удобные устройства меняют правила игры.
На этой странице
Что такое рециркуляционный насос для горячей воды?
Рециркуляционный насос для горячей воды крепится к водонагревателю. Он обеспечивает циркуляцию горячей воды по трубам, чтобы она всегда была под рукой у крана. Это доступно и не тратит воду. (Псс! Вот как этой зимой можно сэкономить на счетах за электроэнергию и воду.)
«Рециркуляционный насос стоит примерно столько же, сколько 25-ваттная лампочка», — говорит Умберто Гриччино, сантехник и консультант HouseGrail.
Многие системы включаются и выключаются автоматически, чтобы поддерживать температуру воды в заданном диапазоне. Другие работают по таймеру.
Оба варианта потребляют меньше энергии, чем непрерывно работающая система.
Типы рециркуляционных насосов для горячей воды
Существует два основных типа. Требуется дополнительная водопроводная линия для отправки неиспользованной воды обратно в водонагреватель после того, как ее температура упадет ниже установленной. Другой возвращает неиспользованную нагретую воду через существующие трубы холодной воды.
Первый тип лучше всего подходит для нового строительства. Наряду с обычными линиями горячей и холодной воды сантехник устанавливает третью трубу для возврата неиспользованной горячей воды, обычно между водонагревателем и самым дальним прибором. Полная система, подобная этой, дорога и сложна для установки в существующем доме.
Второй тип, называемый системой комфорта, дешевле и намного проще для существующих домов, говорит Гриччино. Неиспользованная нагретая вода возвращается по трубам холодной воды. Поскольку для горячей и холодной воды используются одни и те же трубы, есть один существенный недостаток: для получения холодной воды требуется больше времени.
Решить эту проблему может система с датчиком температуры.
Зачем приобретать рециркуляционный насос для горячей воды
По данным Национального совета по защите ресурсов (NRDC), исследования показывают, что «более 10 процентов всей горячей воды, потребляемой для душа в типичном доме на одну семью, тратится впустую в ожидании горячей воды». вода должна прибыть».
Большая часть воды в этих трубах когда-то нагревалась. Без рециркуляционного насоса он остается в трубах для охлаждения. Это много воды, энергии и денег на ветер.
Сколько денег реально экономит рециркуляционный насос горячей воды? Хотя это может спасти некоторых, это в основном для удобства. «За 12 месяцев они могут сэкономить вам примерно 120 долларов», — говорит Гриччино.
Циркуляционный насос относительно доступен по цене. Таким образом, даже если вы сэкономите менее 120 долларов, они все равно могут быстро окупиться. Сэкономленного времени может быть достаточно, чтобы оправдать первоначальные затраты, даже без значительного сокращения счетов за коммунальные услуги.
Чтобы сэкономить больше воды, используйте рециркуляционный насос для горячей воды вместе с водосберегающими приборами и приспособлениями. Унитаз с двойным смывом и эффективная насадка для душа значительно сокращают счета за коммунальные услуги.
Затраты на рециркуляционный насос горячей воды и рекомендации
Гриччино говорит, что рециркуляционный насос горячей воды стоит около 200 долларов, а многие системы комфорта можно установить своими руками. Если вам нужна новая сантехника, лучше обратиться к профессионалам.
Домашние мастера должны установить насос рядом с водонагревателем и источником питания, а сенсорный клапан — на самом дальнем от нагревателя приспособлении, говорит Гриччино. Перед началом работы выключите и слейте воду из водонагревателя. Если вы не уверены в своих способностях к сантехнике своими руками, обратитесь к профессионалу.
Системы рециркуляции горячей воды требуют минимального обслуживания. Следите и прислушивайтесь к утечкам или необычным звукам.
Гриччино говорит, что если вы столкнетесь с проблемой, немедленно вызовите сантехника. За исключением каких-либо неисправностей, срок службы насоса должен составлять около 10 лет.
Как выбрать циркуляционный насос для отопления
Системы отопления делятся на системы с естественной (гравитационной) и принудительной циркуляцией. В системах с принудительной циркуляцией установка циркуляционного насоса обязательна. Его задача – обеспечить движение теплоносителя по системе с заданной скоростью. А чтобы он справился со своей задачей, правильно подобрать циркуляционный насос.
Содержание статьи
- 1 Назначение и виды
- 1.1 Сухой ротор
- 1.2 Мокрый ротор
- 2 Как выбрать циркуляционный насос
- 2.1 Подбираем технические характеристики
- 2.2 Подбор модели
- 2.3 На что еще обратить внимание
- 3 Производители и цены
Назначение и виды
Как уже было сказано, основной задачей циркуляционного насоса является обеспечение необходимой скорости движения теплоносителя по трубам.
Для систем с принудительной циркуляцией только при таких условиях будет достигнута проектная производительность. При работе циркуляционного насоса давление в системе несколько повышается, но это не его задача. Это скорее побочный эффект. Для повышения давления в системе существуют специальные бустерные насосы.
Циркуляционные водяные насосы с мокрым ротором более популярны.
Циркуляционные насосы бывают двух типов: с сухим и мокрым ротором. Они отличаются конструкцией, но выполняют одни и те же задачи. Чтобы выбрать, какой тип циркуляционного насоса вы хотите установить, необходимо знать их преимущества и недостатки.
Сухой ротор
Свое название получил благодаря конструктивным особенностям. В теплоноситель погружено только рабочее колесо, ротор в герметичном корпусе, от жидкости он отделен несколькими уплотнительными кольцами.
Устройство циркуляционное насосное с сухим ротором — только рабочее колесо в воде
Эти устройства обладают следующими свойствами:
- Имеют высокий КПД — около 80%.
- Требуется регулярное обслуживание. В процессе эксплуатации твердые частицы, содержащиеся в охлаждающей жидкости, попадают на уплотнительные кольца, нарушая герметичность. Для предотвращения утечки и обслуживания необходимо.
- Срок службы около 3 лет.
- Во время работы они издают высокий уровень шума.
Этот набор характеристик не очень подходит для установки в системах отопления частных домов. Главный их плюс – высокий КПД, а значит меньшее энергопотребление. Поэтому в больших сетях циркуляционные насосы с сухим ротором более экономичны, и там они в основном и используются.
Мокрый ротор
Как видно из названия, этот тип оборудования содержит как рабочее колесо, так и ротор в жидкости. Электрическая часть, включая стартер, заключена в металлический герметичный стакан.
Конструкция насоса с мокрым ротором — только сухая электрическая часть
Этот тип оборудования имеет следующие характеристики:
- КПД составляет около 50%. Не лучший показатель, но для небольших частных теплосетей это не критично.
- Обслуживание не требуется.
- Срок службы — 5-10 лет в зависимости от марки, режима работы и состояния охлаждающей жидкости.
- Почти не слышно во время работы.
Не лучший показатель, но для небольших частных теплосетей это не критично.Исходя из вышеперечисленных свойств, выбрать циркуляционный насос по типу несложно: большинство останавливается на устройствах с мокрым ротором, так как они больше подходят для работы в квартире или частном доме.
Как выбрать циркуляционный насос
Каждый циркуляционный насос имеет набор технических характеристик. Они подбираются индивидуально под параметры каждой системы.
Подбираем технические характеристики
Начнем с подбора технических характеристик. Формул для профессионального расчета много, но для подбора насоса для системы отопления частного дома или квартиры можно обойтись средними расценками:
Выбор модели
При выборе конкретной модели обратите внимание на график с напорной характеристикой насоса.
На графике нужно найти точку, в которой пересекаются значения напора и производительности. Он должен быть в средней трети кривой. Если она не попадает ни на одну из кривых (их обычно несколько, характеризующих разные модели), берется та модель, график которой ближе. Если точка находится посередине, берите менее производительную (ту, что внизу).
Рабочая точка должна находиться в середине графика
На что еще обратить внимание
В технических характеристиках циркуляционных насосов есть еще несколько пунктов, на которые стоит обратить внимание. Во-первых, это допустимая температура перекачиваемой среды. То есть температура охлаждающей жидкости. У качественных продуктов этот показатель находится в пределах от +110°С до +130°С. У дешевых он может быть ниже – до 90°С (а по факту 70-80°С). Если ваша система спроектирована как низкотемпературная, это не страшно, но при наличии твердотопливного котла очень важна температура, до которой можно нагреть теплоноситель.
Необходимо предварительно подобрать циркуляционный насос по характеристикам
Стоит обратить внимание на максимальное давление, при котором может работать насос.
В системе отопления частного дома она редко превышает 3-4 атм (это для двухэтажного дома), но обычно составляет 1,5-2 атм. Но все же обратите внимание на этот показатель.
На что еще обратить внимание, так это на материал, из которого изготовлен корпус. Оптимальный – чугунный, более дешевый – из специального термостойкого пластика.
Тип и размер соединения. Циркуляционный насос может быть резьбовым или фланцевым. Резьба может быть внешней и внутренней – для нее подбираются соответствующие переходники. Присоединительные размеры могут быть: G1, G2, G3/4.
Также следует обратить внимание на наличие защиты. Может быть защита от сухого хода. В циркуляционных насосах с мокрым ротором очень желательно, так как охлаждение двигателя происходит за счет транспортируемой среды. Если воды нет, мотор перегревается и выходит из строя.
Другим типом защиты является защита от перегрева. Если мотор нагревается до критического значения, термостат отключает питание, насос останавливается.
Эти две функции продлят срок службы оборудования.
Как и куда установить циркуляционный насос читайте здесь.
Производители и цены
При выборе производителей циркуляционного насоса подход такой же, как и при выборе любой дуговой технологии. По возможности лучше брать оборудование европейских производителей, давно присутствующих на рынке. Наиболее надежными циркуляционными насосами в этом секторе являются циркуляционные насосы Willo (Вилло), Grundfos (Грундфос), DAB (ДАБ). Есть и другие хорошие бренды, но вам нужно прочитать отзывы о них.
