Объем воды или теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, трубы армированные стекловолокном,  металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.

Что вы узнаете

К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.

Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака. Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза.

Предлагаем вашему вниманию форма расчета объёма воды (теплоносителя) в трубопроводе и радиаторах отопления. Введите длину трубы определенного диаметра и моментально узнаете сколько в этом участке теплоносителя.

Объем воды в трубах различного диаметра: выполнение расчета

Важно учитывать толщину трубы. Размер пластиковых труб — внешний диаметр, стальные -внутренний диаметр

После того как вы рассчитали объем теплоносителя в водопроводе, но для создания полной картины, а именно для того чтобы узнать весь объем теплоносителя в системе, еще вам понадобится рассчитать  объем теплоносителя в радиаторах отопления.

Расчет объема воды в трубах

Расчет объема воды в радиатора отопления

Калькулятор

Объем воды в некоторых алюминиевых радиаторах

Уж теперь то вам точно не составит труда подсчитать объем теплоносителя в системе отопления.

Расчет объема теплоносителя в радиаторах отопления

Для того чтобы подсчитать весь объем теплоносителя в системе отопления нам необходимо еще прибавить объем воды в котле. Его можно узнать в паспорте котла или же взять примерные цифры:

• напольный котел — 40 литров воды;

• настенный котел — 3 литра воды.

Помог ли вам калькулятор? Смогли ли вы рассчитать сколько в вашей системе отопления или в трубе теплоносителя? Отпишитесь пожалуйста в комментариях.

Краткое руководство по использованию калькулятора «Расчет объема воды в различных трубопроводах»:

1. в первом списке выберите материал трубы и его диаметр (это может быть пластик, полипропилен, металлопластик, сталь и диаметры от 15 — …)
2. во втором списке пишем метраж выбранной трубы из первого списка.
3. Жмем «Рассчитать».

«Рассчитать количество воды в радиаторах отопления»

1. в первом списке выбираем меж осевое расстояние и из какого материала радиатор.
2. вводим количество секций.
3. Жмем «Рассчитать».

Как рассчитать объем расширительного мембранного бака

Формула подбора расширителя — V воды в трубе+радиаторы+котел * 10-12%

При знании объема воды можно легко подобрать расширительный бачок.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Калькулятор расчёта общего объёма системы отопления

Те, у кого установлено автономное отопление (чаще всего это владельцы частных домов) знают, насколько нужны иногда бывают данные о количестве теплоносителя в системе. Без них невозможно рассчитать даже размер необходимого расширительного бака, не говоря уже о более сложном оборудовании, которое может потребовать замены. Да и более насущные проблемы без этого не решить. Речь идет о замене жидкости в системе. Если залита вода, поменять ее несложно, но когда речь заходит о довольно дорогостоящих теплоносителях, вроде антифриза, здесь уже стоит задуматься. Ведь переплачивать не хочется никому. Для удобства и простоты подобных вычислений ниже представлен калькулятор расчёта общего объёма системы отопления.

Читайте в статье

Калькулятор расчёта общего объёма системы отопления

Пояснения к работе с онлайн-калькулятором

Для работы с программой понадобятся некоторые данные, которые необходимо ввести в соответствующие поля, а именно:

• Количество жидкости в котле. Этот параметр водится в литрах. Найти его можно в технической документации оборудования;
• Объем расширительного бачка, так же в литрах;
• Тип радиаторов отопления. Если они разборные, то ниже этой позиции выставляем при помощи «бегунка» общее количество секций. Если же это конвекторы или неразборные радиаторы, «бегунок» устанавливается на отметке «0». Тогда в графе ниже необходимо указать объем одного радиатора по паспорту и их общее количество;
• Указываем, есть ли теплый пол. Если есть, то какие использованы трубы, их длина и диаметр;
• Теперь общий контур отопления. Указывается материал труб, диаметр и общая протяженность;
• Отмечаем, есть ли дополнительное оборудование (гидрострелка или теплообменник). Если есть, то суммарную вместимость в литрах.

]]]]]]>]]]]>]]>

Теперь остается нажать на кнопку «рассчитать объем теплоносителя» и получить точный результат объема системы в литрах. Никаких сложностей нет.

Допуски

Если все данные указаны точно, то никаких допусков делать не требуется. Основная задача пользователя – это верная информация, а уж программа ошибок не допустит.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Рассчитать объём воды в системе отопления Калининград

Какая информация подлежит сбору:

Сбору подлежат только сведения, обеспечивающие возможность поддержки обратной связи с пользователем.

Некоторые действия пользователей автоматически сохраняются в журналах сервера:

— IP-адрес;
— данные о типе браузера, надстройках, времени запроса и т. д.


Как используется полученная информация

Сведения, предоставленные пользователем, используются для связи с ним, в том числе для направления уведомлений об изменении статуса заявки.


Управление личными данными

Личные данные доступны для просмотра, изменения и удаления в личном кабинете пользователя.

В целях предотвращения случайного удаления или повреждения данных информация хранится в резервных копиях в течение 7 дней и может быть восстановлена по запросу пользователя.


Предоставление данных третьим лицам

Личные данные пользователей могут быть переданы лицам, не связанным с настоящим сайтом, если это необходимо:

— для соблюдения закона,
— нормативно-правового акта,
— исполнения решения суда;
— для выявления или воспрепятствования мошенничеству;
— для устранения технических неисправностей в работе сайта;
— для предоставления информации на основании запроса уполномоченных государственных органов.


В случае продажи настоящего сайта пользователи должны быть уведомлены об этом не позднее, чем за 10 дней до совершения сделки.


Безопасность данных

Администрация сайта принимает все меры для защиты данных пользователей от несанкционированного доступа, в частности:

— регулярное обновление служб и систем управления сайтом и его содержимым;
— шифровка архивных копий ресурса;
— регулярные проверки на предмет наличия вредоносных кодов;
— использование для размещения сайта виртуального выделенного сервера.


Изменения

Расчет объема системы отопления и расширительного бака

Когда необходим расчет объема отопления?

Расчет объема отопления производится для определения количества антифриза и для подбора расширительного мембранного бака для закрытой системы отопления.

Данные, полученные при таком подсчете объема отопления, не учитывают особенностей конкретной отопительной системы и являются всего лишь «ориентиром».

От приблизительного расчета к более точному

Более точный расчет основан на суммировании внутреннего объема всех отдельных элементов отопительной системы

• Внутреннего объема котла отопления

• внутреннего объема приборов отопления

• Внутреннего объема трубопровода

Так, к примеру, объем электрического котла отопления обычно находится в интервале от 3 до 10 литров. Это значит, что для котла мощностью 4-5 кВт логично взять внутренний объем, равный 3 литрам, а для котла на 10-12 кВт, принять внутренний объем равный 10 литрам.

Вот несколько примеров внутреннего объема некоторых видов теплотехнического оборудования:

• Электрический котел 3-10 литров

• Твердотопливный котел 50-60 литров

• Секция биметаллического радиатора с межосевым расстоянием 500 мм -0,2-0,3 л

• Секция алюминиевого радиатора с межосевым расстоянием 500 мм-0,4 л

• Секция чугунного радиатора с межосевым расстоянием 500 мм -1,5 л

В большинстве случаев внутренние объемы аналогичных приборов отопления различных торговых марок примерно равны. Однако рынок теплотехнического оборудования постоянно обновляется, появляются новые отопительные приборы с другими параметрами, в том числе и с отличным от усредненных значений внутренним объемом. Поэтому объем котла и приборов отопления лучше всего взять из технических паспортов на эти изделия. Если таких данных нет, нужно зайти на сайт производителя, где, наверняка, есть вся необходимая информация на выпускаемое оборудование.

Расчет объема трубопровода

Внутренний объем трубопровода рассчитывается по формуле

V =π*R²*L*1000, где:

V – объём теплоносителя

R – радиус трубы

L – длина трубы

При определении внутреннего объема трубопровода в расчетах используется только внутренний размер (радиус или диаметр) трубы. Важно помнить, что полимерные и металлопластиковые трубы маркируются по наружному диаметру, а стальные и медные трубы по внутреннему диаметру. Для определения размера полимерной трубы необходимо из величины ее диаметра вычитать толщину стенок трубы.

Для получения внутреннего объема отопления все полученные величины суммируются, а полученное при этом значение используется далее для подбора расширительного бака отопления.

Подбор расширительного бака отопления

Точный расчет объема расширительного бака отопления необходим в основном для закрытых систем отопления. Для этого используется следующий алгоритм:

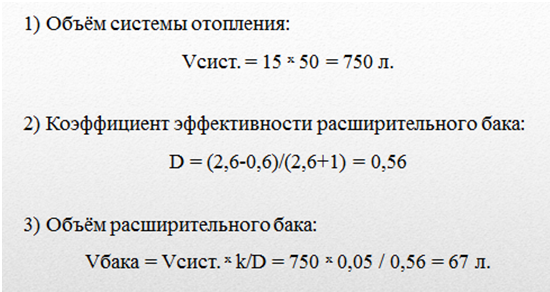

V = (VS х Е)/d

V – Объем расширительной емкости;

VS – Общий объем всей отопительной системы, включая котел, трубопровод, радиаторы и теплообменники;

Е – Коэффициент расширения теплоносителя.

d –Показатель эффективности бака, который будет установлен в отопительную систему.

Рассчитывается по формуле эффективность мембранного расширительного бака d = (PV — PS) / (PV + 1), где

РV — максимальное рабочее давление системы отопления, для двухэтажных частных домов обычно достаточно 2,5 бар

PS — давление зарядки мембранного расширительного бака (равно статическому давлению системы отопления) примерно 0,5 бар

Для открытых систем отопления нет столь строгих правил подбора расширительного бака. Обычно его объем примерно равен одной трети расширительного бака закрытой отопительной системы.

Определение требуемого количества антифриза

Определить, сколько нужно антифриза для заполнения отопительной системы, можно суммируя объемы всех составляющих элементов, включая объем расширительного бака отопления. Расчет антифриза возможен только после расчета расширительного бака. Упрощать расчеты, связанные с объемом теплоносителя, нельзя. Особенно, если речь идет о закрытой отопительной системе, в которой при неправильно подобранном мембранном баке может возникнуть избыточное давление, что в свою очередь, может стать причиной аварийной ситуации.

Подведем итоги

Расчет объема теплоносителя отопительной системы необходим для определения объема теплоносителя и подбора расширительного мембранного бака. Расчет объема отопления наиболее актуален для закрытых систем, в которых неправильно подобранный бак может стать причиной возникновения аварийных ситуаций.

Расчет объема отопления может быть приблизительным, но более точных результатов придется воспользоваться формулами или использовать онлайн калькулятор.

Расчет системы отопления — давление, емкость, сопротивление, кпд, программа для расчета

Расчет системы отопления

Рассмотрим подробный расчет системы отопления частного дома. В нем представлена информация обо всех источниках тепла – как основных, так и вспомогательных, описаны все особенности монтажа.

Нередко еще на начальном этапе строительства частного дома возникает вопрос, касающийся системы отопления. Ведь правильно подобранное оборудование и выполненный монтаж позволят вам на протяжении многих лет наслаждаться теплом и уютом в собственном доме, получая высокий кпд системы отопления. Однако для создания такой качественной системы необходимо провести тщательный предварительный расчет системы отопления.

На сегодняшний день большинство владельцев частных домов, планируя отопительную систему, останавливают свой выбор на водяном отоплении. Рассмотрим, как же правильно производится расчет для нее.

Современные отопительные элементы

Крайне редко можно сегодня увидеть дом, в котором отопление выполняется исключительно воздушными источниками. К ним можно отнести электрические отопительные приборы: тепловентиляторы, радиаторы, УФО, тепловые пушки, электрические камины, печи. Рациональнее всего использовать их в качестве вспомогательных элементов при стабильно работающей основной отопительной системе. Причина их «второстепенности» — достаточно высокая себестоимость электроэнергии.

Основные элементы системы отопления

При планировании отопительной системы любого типа важно знать, что есть общепринятые рекомендации, касающиеся удельной мощности используемого нагревательного котла. В частности, для северных регионов страны она составляет примерно 1,5 – 2,0 кВт, в центральных — 1,2 – 1,5 кВт, в южных — 0,7 – 0,9 кВт.

При этом перед тем, как рассчитать систему отопления, для вычисления оптимальной мощности котла следует воспользоваться формулой:

W кот. = S*W / 10.

Расчет системы отопления зданий, а именно – мощности котла – важный этап при планировании создания отопительной системы. При этом важно обратить особенное внимание на следующие параметры:

• суммарная площадь всех помещений, которые будут подключены к отопительной системе – S;
• рекомендованная удельная мощность котла (параметр, зависящий от региона).

Для того чтобы максимально упростить расчет системы отопления онлайн, в некоторых случаях в качестве рекомендованной мощности котла можно брать 1.

Допустим, что необходимо рассчитать емкость системы отопления  и мощность котла для дома, в котором суммарная площадь помещений, которые необходимо отапливать S = 100 м². При этом возьмем рекомендованную удельную мощность для центральных регионов страны и подставим данные в формулу. Получим:

Рекомендуем к прочтению:

W кот. = 100*1,2/10=12 кВт.

Что следует учитывать при планировании отопления

Подбирая наиболее подходящий тип отопительной системы, непременно следует учитывать площадь дома. Это важно, поскольку, например, однотрубная система с естественной циркуляцией прекрасно себя показывает только в домах, площадь которых не превышает 100 м². А вот в доме, площадь которого значительно больше, она функционировать не сможет по причине довольно большой инертности.

Система отопления частного дома

Таким образом, предварительный расчет давления в системе отопления и планирование отопительной системы необходимы для того чтобы найти и спроектировать систему, использование которой в доме будет наиболее эффективным. На стадии предварительного планирования необходимо постараться учесть все особенности архитектуры строения. В частности, если здание достаточно большое и, соответственно, – площадь помещений, которые подлежат отапливанию, тоже большая, наиболее целесообразным является внедрение отопительной системы с насосом, который будет осуществлять циркуляцию теплоносителя.

При выборе места для установки циркуляционного насоса важно помнить одну особенность – при постоянном контакте с горячим теплоносителем отдельные элементы насоса значительно быстрее выходят из строя.

То есть, для более длительной работы оборудования такого типа его следует устанавливать на контур обрата, по которому уже остывший теплоноситель возвращается для повторного нагрева к котлу.

Система отопления с циркуляционным насосом

При этом есть определенные параметры, которым должен соответствовать  циркуляционный насос:

• продолжительный срок эксплуатации;
• низкий уровень энергопотребления;
• высокая мощность;
• надежность;
• простота эксплуатации;
• бесшумность и отсутствие вибрации во время работы.

Расчет отопительной системы

При планировании отопительной системы для частного дома наиболее сложным и ответственным этапом является проведение гидравлических расчетов – нужно определить сопротивление системы отопления.

Тем, кто никогда прежде не сталкивался с подобным, не рекомендуется производить объем системы отопления расчет самостоятельно. Гораздо лучше – обратится к специалистам, которые выполнят данную работу максимально качественно и быстро.

Ведь, берясь самостоятельно как рассчитать объем системы отопления, так и далее планировать систему, мало кто знает, что предварительно необходимо произвести некоторые графически-проектные работы. В частности, следует определить и отобразить на плане отопительной системы такие параметры:

• тепловой баланс помещений, в которых будут расположены отопительные приборы;
• тип наиболее подходящих отопительных приборов и теплообменных поверхностей, указать их на предварительном плане отопительной системы;
• наиболее подходящий тип отопительной системы, подобрать наиболее подходящую конфигурацию. Также следует создать подробную схему расположения нагревательного котла, трубопровода.
• выбрать тип трубопровода, определить необходимые для качественной работы дополнительные элементы (вентили, клапаны, датчики). Указать на предварительной схеме системы их расположение.
• создать полную аксонометричную схему. В ней следует указать номера участков, их продолжительность и уровень тепловой нагрузки.
• спланировать и отобразить на схеме основной отопительный контур. При этом важно учесть максимальный расход теплоносителя.

Принципиальная схема отопления

Двухтрубная отопительная система

Для любой отопительной системы расчетным участком трубопровода является тот сегмент, диаметр на котором не изменяется и где происходит стабильный расход теплоносителя. Последний параметр вычисляется из теплового баланса помещения.

Для расчета двухтрубной системы отопления следует провести предварительную нумерацию участков. Начинается она с нагревательного элемента (котла). Все узловые точки подающей магистрали, в которых происходит разветвление системы, необходимо отмечать заглавными буквами.

Рекомендуем к прочтению:

Двухтрубная отопительная система

Соответственные узлы, расположенные на сборных магистральных трубопроводах, следует обозначать черточками. Места ответвления  приборных веток (на узловом стояке) чаще всего обозначаются арабскими цифрами. Эти обозначения соответствуют номеру этажа (в случае, если внедрена горизонтальная отопительная система) или номеру стояка (вертикальная система). При этом в месте соединения потока теплоносителя данный номер обозначается дополнительным штрихом.

Для максимально качественного выполнения работы следует нумеровать каждый участок. При этом важно учитывать, что номер должен  состоять из двух значений – начала и конца участка.

Вертикальная отопительная система

При разработке предварительной план-схемы вертикальной отопительной системы для нумерации стояков следует использовать арабские цифры. При этом начало нумерации следует проводить от квартиры, которая на схеме изображена в верхнем левом углу, и постепенно перемещаться по часовой стрелке. Предварительный план со строгим соблюдением масштабности позволяет определить продолжительность отдельного участка отопительной системы с точностью до 0,1 м.

Вертикальная отопительная система

При планировании отопительной системы дома особое внимание программа для расчета системы отопления должна уделить определению тепловой нагрузки участков. Для этого следует вычислить плотность теплового потока, который отдается теплоносителем. При этом изначально выясняется уровень распределения тепловой нагрузки для всех отопительных элементов, присутствующих в сети, а уже после этого определяют и тепловую нагрузку отдельных участков системы.

При отображении тепловой нагрузки участка (Q_i-j) на плане ее показывают над выносной линией. А под этой чертой обозначена продолжительность данного отрезка системы.

Однотрубная отопительная система

Пример расчета системы отопления, выполняемый при планировании однотрубной системы, является несколько более простым по сравнению с системой двухтрубной. Прежде всего, он содержит меньше особенностей, которые проявляются при определении необходимой для качественного отопления площади поверхности нагревательного элемента. Кроме того, в такой системе возникает сравнительно меньше сложностей при определении продолжительности и диаметра участков замыкающих.

Первым этапом расчетов для однотрубной отопительной системы является определение наиболее подходящего диаметра стояков.

При этом важным фактором является уровень давления в трубе. С другой стороны, расчеты можно производить и несколько по-иному – изначально определить диаметры трубы, используемой для основного контура, и только после этого – для замыкающих сегментов системы. При этом важно отобразить результаты исследований на графике – ведь в его помощью в дальнейшем будет производиться расчет коэффициента затекания.

Следует помнить, что количество воды, циркулирующей в системе, может изменяться под количеством многочисленных факторов. По этому, не следует относиться к количеству воды в системе, как к постоянной величине.

Расчет теплоносителя в системе отопления

1. Расчет объема теплоносителя – что нужно знать перед началом
2. Количество теплоносителя в системе отопления
3. Расход теплоносителя в системе отопления

По совокупности признаков бесспорным лидером среди теплоносителей является обыкновенная вода. Лучше всего использовать дистиллированную воду, хотя подойдет и кипячёная или химически обработанная – для осаждения растворённых в воде солей и кислорода.

Расчет объема теплоносителя – что нужно знать перед началом

• Хорошая передача тепла
• Небольшая вязкость
• Низкая расширяемость при замерзании
• Небольшая текучесть
• Нетоксичность
• Дешевизна

Количество теплоносителя в системе отопления

Перед заполнением отопительной системы требуется определить точное количество теплоносителя, для того чтобы заранее купить или подготовить необходимый объём. Нужно собрать информацию про паспортный объем всех отопительных приборов и трубопроводов (детальнее: «Расчет объема системы отопления, включая радиаторы»). Обычно такие данные содержатся на упаковке или в справочной литературе. Объём труб легко высчитывается по их длине и известному сечению.

• Секция современного радиатора (алюминиевого, стального или биметаллического) — 0,45 литра
• Секция радиатора старого типа (чугунного, МС 140-500, ГОСТ 8690-94) – 1.45 литра
• Погонный метр трубы (15 миллиметров внутренний диаметр) — 0,177 литра
• Погонный метр трубы (32 миллиметров внутренний диаметр) — 0,8 литра

Нам недостаточно подсчитать расход теплоносителя – формула для вычисления объёма расширительного бака также совершенно необходима.

Их объём вычисляется с использованием следующих показателей и коэффициентов:

Е — так называемый коэффициент расширения жидкости (исчисляется в процентах). Для разных теплоносителей он разный. Для воды он составляет 4%, для антифриза на базе этиленгликоля — 4,4 %.

d — коэффициент эффективности расширительного бака
VS – расчетный расход теплоносителя (просуммированный объём всех составляющих системы теплоснабжения)
V – результат вычисления. Объём расширительного бака.

Формула для расчета — V = (VS x E)/d

Расчет теплоносителя в системе отопления выполнен – пора заливать!

• Заливка «самотёком» — в высшей точке системы в отверстие вставляется воронка, через которую постепенно заливается теплоноситель. Нужно не забыть в нижней точке системы открыть кран и подставить какую-то ёмкость.
• Принудительная закачка с помощью насоса. Подойдет практически любой электрический насос малой мощности. В процессе заполнения следует контролировать показания манометра, дабы не переборщить с давлением. Очень желательно не забыть открыть воздушные клапаны на батареях.

Расход теплоносителя в системе отопления

Некоторые советы по наполнению системы отопления теплоносителем на видео:

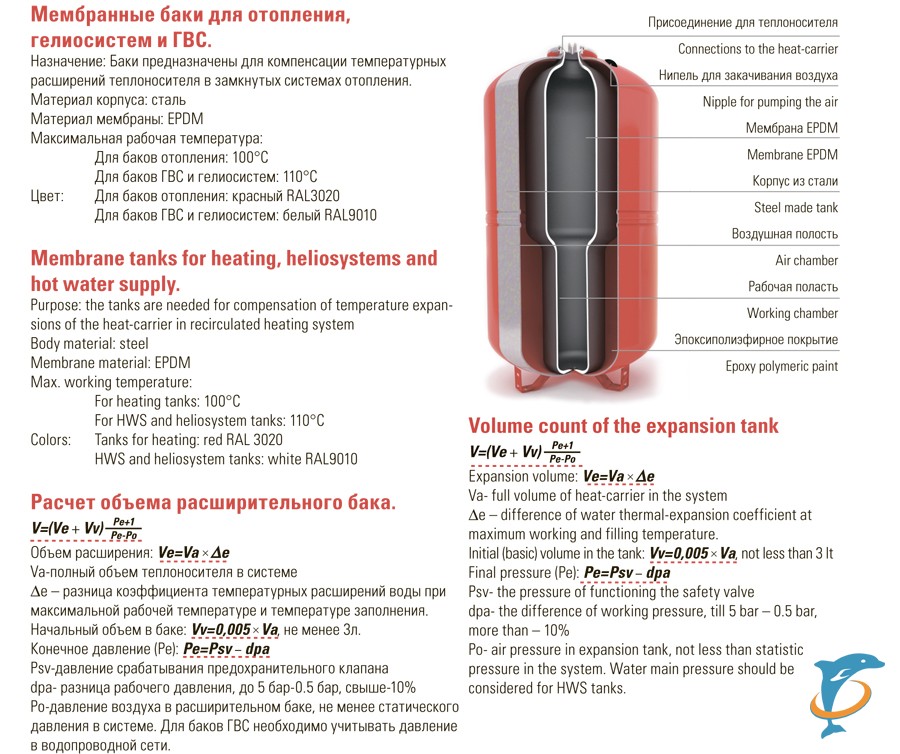

Расчет мембранного расширительного бака | Вентпортал

РАСЧЕТ МЕМБРАННЫХ РАСШИРИТЕЛЬНЫХ БАКОВ (СИСТЕМА ОТОПЛЕНИЯ)

Ориентировочные значения содержания воды в системах отопления

Объем расширительного бака V = (VL x E) / D, где

1. Однако емкость системы отопления вычислить достаточно сложно, поэтому приблизительный расчет можно получить, зная мощность системы отопления, использовав формулу — 1КW = 15 л.
Например: мощность котла для коттеджа 30 кВт, тогда емкость системы отопления (без теплоаккумулятора) VL = 15 х 30 = 450 л.

2. Расширение жидкости — 4 % приблизительно, для водяных систем отопления с максимальной температурой до 95°С (данные достаточно точные и неопасные)

      Если в системе в качестве теплоносителя используется этиленгликоль (тосол), то приблизительный расчет коэффициента расширения можно произвести по следующей формуле:
этиленгликоль
10% — 4% х 1,1 = 4,4%
20% — 4% х 1,2 = 4,8% и т.д.;

эффективность мембранного расширительного бака D = (PV — PS) / (PV + 1), где

РV — максимальное рабочее давление системы отопления (расчетное давление предохранительного клапана равно максимальному рабочему давлению), для коттеджей обычно достаточно 2,5 бар;
PS — давление зарядки мембранного расширительного бака (должно быть равно статическому давлению системы отопления; (0,5 бар = 5 метров)
Например: площадь коттеджа составляет 300 м², высота системы 5м, мощность котла 30 кВт, объем теплоаккумулятора 1000 л; тогда объем необходимого расширительного бака составит:
VL = 30 х 15 + 1000 = 1450 л.
PV = 2,5 бар; PS = 0,5 бар;
D = (2,5 — 0,5)/(2,5+1) = 0,57
V = 1450 х 0,04/0,57 = 101,75

Выбираем расширительный мембранный бак 110 л, давление зарядки 0,5 бар

Коэффициент увеличения объема воды/водогликолевой смеси в зависимости от температуры

Вы можете скачать программу расчета по ссылке ниже:

Расширительный мембранный бак. xls

Отопление

Системы отопления — мощность и конструкция котлов, трубопроводов, теплообменников, систем расширения и др.

Системы воздушного отопления

Использование воздуха для обогрева зданий — диаграмма повышения температуры

ASME — Международный код котлов и сосудов высокого давления

Международный кодекс по котлам и сосудам высокого давления устанавливает правила безопасности, регулирующие проектирование, изготовление и проверку котлов и сосудов высокого давления, а также компонентов атомных электростанций во время строительства

Элементы здания — тепловые потери и удельное тепловое сопротивление

Термическое сопротивление обычных элементов здания — как стены, полы и крыши над и под землей

Размер дымохода и камина

Дымоходы и камины для каминов и печей, сжигающих дрова или уголь в качестве топлива

Классификация котлов

Классификация котлов в соответствии с ASME Boiler and Press Код сосуда

Классификация угля

Классификация угля по летучим веществам и кулинарной способности чистого материала

Классификация газойля

Классификация газойля на основе BS 2869 — Спецификация на жидкое топливо для сельского хозяйства, быта и промышленности двигатели и котлы

Классификация систем водяного отопления

Системы водяного отопления можно классифицировать по температуре и давлению

Сжигание древесины — теплотворная способность

Дрова и тепловая ценность сжигания древесины — для таких пород, как сосна, вяз , Гикори и др.

Конвективный поток воздуха от одного источника тепла

Рассчитайте вертикальный воздушный поток и скорость воздуха, генерируемые одним источником тепла

Конвективный поток воздуха от типичных источников тепла

Конвективный поток воздуха от обычных источников тепла, например люди, компьютеры, радиаторы и др.

Горячая или холодная вертикальная поверхность генерирует вертикальный воздушный поток — вычислитель скорости и объемного расхода воздуха

Медные трубы — теплопроводность

Теплопроводность горячей воды для медных труб типа L

Проектирование систем водяного отопления

Самотечных и принудительных систем отопления

Централизованное отопление — температура и теплоемкость

Температура воды и теплопроизводительность

Dowtherm A

Физические свойства Dowtherm A

Метод эквивалентной длины — расчет второстепенного Падение давления в трубопроводных системах

Падение давления в трубопроводных системах при использовании метода эквивалентной длины трубы

Фитинги и незначительная потеря давления

Незначительная потеря давления для арматуры в трубопроводных системах отопления

Коэффициенты теплопередачи жидкости — теплообменник Surf Комбинации ace

Средние общие коэффициенты теплопередачи для некоторых распространенных жидкостей и комбинаций поверхностей, таких как вода в воздух, вода в воду, воздух в воздух, пар в воду и др.

Системы гравитационного нагрева

Разница в плотности горячей и холодной воды составляет циркуляционная сила в самоциркулирующих системах отопления

Тепличные трубы — Тепловыделение

Потери тепла в трубах пара и горячей воды — обычно используются в теплицах

Температуры в теплицах

Типичные температуры в теплицах

Теплицы — тепло, необходимое для поддержания температуры

Тепло, необходимое для поддержания температуры теплицы

Тепловыделение от труб, погруженных в масло или жир

Тепловыделение от труб водяного или пара, погруженных в масло или жир — принудительная и естественная циркуляция

Тепловыделение от труб, погруженных в воду

Hea Выбросы от паровых или водяных нагревательных труб, погруженных в воду с принудительной или естественной циркуляцией

Тепловыделение от радиаторов

Рассчитать тепловыделение от колонных и панельных радиаторов

Тепловыделение от радиаторов и нагревательных панелей

Тепловыделение от радиаторов и нагревательные панели зависят от разницы температур между радиатором и окружающим воздухом

Потери тепла от зданий

Общие потери тепла от зданий — передача, вентиляция и инфильтрация

Потери тепла от резервуаров, заполненных маслом

Потери тепла от изолированных и неизолированных, защищенных и открытые подогреваемые масляные резервуары

Тепловые потери из маслонаполненных резервуаров и трубопроводов

Тепловые потери из изолированных и неизолированных закрытых и открытых резервуаров и трубопроводов

Тепловые потери из резервуаров открытой воды

Из-за потерь тепла на испарение из открытой воды танк как как вимминговые бассейны могут быть значительными

Тепловые насосы — рейтинги производительности и эффективности

Оценка производительности и эффективности тепловых насосов

Тепло, работа и энергия

Учебное пособие по теплу, работе и энергии — основы как удельная теплоемкость

Расходы систем отопления

Расчет расходов систем отопления

Скорость циркуляции водогрейного котла

Мощность котла и расход воды — британские единицы и единицы СИ

Система водяного отопления — процедура проектирования

Методика проектирования системы водяного отопления — потери тепла, мощность котла , нагревательные элементы и др.

Система водяного отопления — Температура подачи в сравнении сНаружная температура

Сезонное влияние на температуру подачи в системах водяного отопления

Системы водяного отопления — стальные трубы Номограмма потери давления

Стальные трубы в системах водяного отопления — номограмма потери давления

HVAC — инструмент для онлайн-чертежей

Draw Диаграммы HVAC — онлайн с помощью инструмента для рисования Google Drive

Внутренние климатические условия проектирования для промышленных продуктов и производственных процессов

Рекомендуемые температура и влажность в помещении для некоторых распространенных промышленных продуктов и производственных процессов

Расчетные температуры в помещении

Рекомендуемые температуры в помещении летом и зимой

Относительная влажность в помещении по сравнению с наружной температурой и относительной влажностью

Относительная влажность в помещении по сравнению с наружной температурой и относительной влажностью

Инфильтрация — потеря тепла из зданий

Расчетная инфильтрация потери тепла в зданиях

Освещение и силовые установки

Освещение силовых установок в зданиях и помещениях обычного типа

Онлайн-проектирование систем водяного отопления — британские единицы

Инструмент онлайн-проектирования для систем водяного отопления

Онлайн-проектирование горячих Системы водяного отопления — метрические единицы

Инструмент онлайн-проектирования для систем водяного отопления

Температура наружного воздуха и температура нагрева горячей воды

Адаптация температуры нагрева горячей воды к температуре наружного воздуха позволяет регулирующим клапанам работать в диапазоне расчетов

Температура наружного воздуха и относительная Влажность — зимние и летние условия в США

Расчетная температура и относительная влажность летом и зимой на открытом воздухе в штатах и ​​городах США

Сопротивление и эквивалентная длина фитингов в системах горячего водоснабжения

Эквивалентная длина фитингов, таких как изгибы, возвратные линии, тройники и т. Д. lves в системах водяного отопления — эквивалентная длина в футах и ​​метрах

Вместимость предохранительных клапанов

Максимальная пропускная способность предохранительных клапанов

Стандарты предохранительных клапанов

Обзор международных стандартов предохранительных клапанов.Наиболее часто используемые стандарты в Германии, Великобритании, США, Франции, Японии, Австралии и Европе

Предохранительные клапаны в системах отопления

Предохранительные клапаны с котлами 275 до 1500 кВт

Определение размеров расширительных баков для горячей воды

Расширение горячей воды объем в открытых, закрытых и мембранных баках

Размер закрытых расширительных баков

Размер низкотемпературных закрытых расширительных баков

Определение размеров мембранных расширительных баков

Размеры низкотемпературных расширительных баков — рассчитать объем бака и приемный объем

Размеры Плавание Обогреватели для бассейнов

Расчет обогревателей для открытых бассейнов

Системы снеготаяния

Расчет размеров систем снеготаяния — вода и антифриз

Удельная теплоемкость пищевых продуктов и пищевых продуктов

Удельная теплоемкость обычных пищевых продуктов, таких как яблоки, окунь, говядина, свинина и т. многие другие

Sta стандартная энтальпия образования, энергия Гиббса образования, энтропия и молярная теплоемкость органических веществ

Стандартная энтальпия образования, энергия Гиббса образования, энтропия и молярная теплоемкость сведены в таблицу для более чем ста органических веществ.

Статическое давление в системе отопления, вентиляции и кондиционирования воздуха

В системе отопления, вентиляции и кондиционирования воздуха требуется статическое давление для поддержания высокого уровня воды в системе

Паровые радиаторы и конвекторы Мощность нагрева

Паровые радиаторы и паровые конвекторы — мощность нагрева и температура коэффициенты

Потери тепла при передаче через элементы здания

Потери тепла через общие элементы здания из-за передачи, R-значения и U-значения — британские единицы и единицы СИ

Единицы тепла —

Максимум общепринятыми единицами тепла являются БТЕ — британская тепловая единица, калория и джоуль

Объемное или кубическое тепловое расширение

Объемное температурное расширение с онлайн-калькулятором

Окна и конденсация внутри

Наружная температура, внутренняя влажность и вода конденсат на внутренней стороне стекла windo ws поверхностей

Расчет объема системы | Форумы DIYnot

Вопрос сводится к разнице между расчетным давлением системы (обычно около 1 бара в холодном состоянии, но зависит от положения резервуара и высоты системы) и максимально необходимым горячим давлением.

Производители часто рады иметь систему, работающую при любых температурах до 2,5 бар. По мере того, как производители сокращают расходы, произошло общее уменьшение размеров корпуса котла. Однако это приводит к большим колебаниям давления каждый раз, когда система нагревается и охлаждает компоненты, подвергающиеся нагрузке, и оставляет небольшой запас до того, как возникнет ситуация избыточного давления и предохранительный клапан откроется.

Лично мне нравится видеть минимальную разницу между холодным и горячим давлениями, поэтому я увеличу размер емкости, поскольку они не требуют дополнительных затрат на установку. Это позволяет получить большой запас прочности от избыточного давления (особенно если пользователь устанавливает давление холода немного выше, чем он должен) и более длительный интервал времени между доливом системы и проверкой предварительной зарядки емкости.

Вы можете измерить объем системы, проверив таблицы производителей радиаторов — обычно они указаны в расчете на каждую секцию.

В качестве приблизительного ориентира (при условии использования обычных панельных радиаторов) небольшие квартиры с 1 спальней, 2 или 3 ведра, средние террасы, 3 кровати, скажем, 5 или 6 ведер, и более крупные 4 кровати, от 10 до 12 ведер (ведро 10 литров). Необходимые расчеты просты, и для экономии математических расчетов доступны калькуляторы размеров судна (попробуйте Altecnic).

Что касается вашей системы, хотя котел включает в себя относительно большой бак на 12 литров для комби, у котла есть большой запас тепла. Я бы посоветовал вам добавить еще 24-литровый сосуд, так как этот размер все еще можно прикрепить к стене и это требует минимальных дополнительных затрат.Если предварительная заправка резервуара установлена ​​на 1 бар, а расчетное давление холода составляет 1 бар, оно должно вырасти не более чем до 1,5 бар в горячем состоянии с дополнительным объемом радиатора 150 литров.

КАК РАССЧИТАТЬ ОБЪЕМ ВОДЫ В БАССЕЙНЕ

Пожалуйста, найдите форму вашего бассейна ниже, чтобы AEL рассчитал объем воды и отправьте информацию по адресу [email protected] с кратким объяснением ваших требований, включая a. предпочтительный период нагрева b.является ли бассейн закрытым или открытым c. закрыт ли бассейн.

ПРЯМОУГОЛЬНЫЕ И КВАДРАТНЫЕ БАССЕЙНЫ

Длина (L) …………………… Метры Ширина (Вт) …………………… Метры Мин. Глубина (D1) …………… .. Метры Максимальная глубина (D2) ……………. Метры

1. Если у бассейна плоское дно, введите одно и то же значение для максимальной и минимальной глубины.

Если у вашего бассейна наклонное дно, сделайте самые глубокие измерения (D2) и самые мелкие (D1).

ЦИРКУЛЯРНЫЕ БАССЕЙНЫ

Диаметр круга ………………. Метры Мин. Глубина (D1) ……………… Метры Максимальная глубина (D2) ……………… Метры Рассчитать

Если у бассейна плоское дно, введите одно и то же значение для максимальной и минимальной глубины

БАССЕЙН ЭЛЛИПСОВ (замкнутая симметричная кривая в форме овала)

Главный диаметр (A) …………………… Метры Малый диаметр (B) …………………… Метры Мин. Глубина (D1) ……………………….Метры Максимальная глубина (D2) ……………………… Метры

1. Если у вашего бассейна наклонное дно, сделайте самые глубокие измерения (D2) и самые мелкие (D1). Если есть разные уровни, то вам нужно сделать несколько вычислений площади для каждой глубины и сложить их в конце.

2. Если у бассейна плоское дно, введите одно и то же значение для максимальной и минимальной глубины.

БАССЕЙНЫ НЕПРАВИЛЬНОЙ ФОРМЫ

Для бассейнов неправильной формы расчет площади менее точен, поэтому будьте осторожны.Вам нужно будет нарисовать бассейн точно в масштабе на миллиметровой бумаге, используя квадрат на бумаге, представляющий квадратный метр бассейна.

Когда вы закончите, считая квадраты, считайте все, что больше половины, как один квадрат, а все, что меньше, как половину. Когда у вас есть площадь (A), умножьте на глубину (D) объем в кубических метрах.

1. Если у бассейна плоское дно, введите одно и то же значение для максимальной и минимальной глубины.

2. Если у вас несколько глубин, разбейте расчет площади для каждой глубины.

Площадь (A) …………… Метры Глубина (D) ………… .. метров

Как рассчитать изменение объема

Обновлено 6 декабря 2020 г.

Крис Дезил

Из трех состояний вещества газы претерпевают наибольшие изменения объема при изменении условий температуры и давления, но жидкости также претерпевают изменения. Жидкости не реагируют на изменения давления, но они могут реагировать на изменения температуры в зависимости от их состава.Чтобы рассчитать изменение объема жидкости в зависимости от температуры, вам необходимо знать ее коэффициент объемного расширения. С другой стороны, все газы расширяются и сжимаются более или менее в соответствии с законом идеального газа, и изменение объема не зависит от его состава.

TL; DR (слишком долго; не читал)

Рассчитайте изменение объема жидкости при изменении температуры, найдя ее коэффициент расширения (β) и используя уравнение. И температура, и давление газа зависят от температуры, поэтому для расчета изменения объема используйте закон идеального газа.

Изменение объема жидкостей

Когда вы добавляете тепло к жидкости, вы увеличиваете кинетическую и колебательную энергию составляющих ее частиц. В результате они увеличивают диапазон своего движения в пределах сил, удерживающих их вместе как жидкость. Эти силы зависят от силы связей, удерживающих молекулы вместе и связывающих молекулы друг с другом, и различны для каждой жидкости. Коэффициент объемного расширения — обычно обозначаемый строчной греческой буквой бета (β ) — является мерой количества конкретной жидкости, расширяющейся на градус изменения температуры.Вы можете найти это количество для любой конкретной жидкости в таблице.

Когда вы знаете коэффициент расширения (β ) для рассматриваемой жидкости, рассчитайте изменение объема по формуле:

\ Delta V = V_0 \ beta (T_1-T_0)

где ∆ V — изменение температуры, V ₀ и T ₀ — начальный объем и температура, а T ₁ — новая температура.

Изменение объема для газов

Частицы в газе обладают большей свободой движения, чем в жидкости.Согласно закону идеального газа, давление (P) и объем (V) газа взаимно зависят от температуры (T) и количества молей присутствующего газа (n). Уравнение идеального газа:

PV = nRT

где R — постоянная, известная как постоянная идеального газа. В единицах СИ (метрическая) величина этой постоянной составляет 8,314 джоулей на моль Кельвина.

Давление постоянно. : Изменив это уравнение, чтобы изолировать объем, вы получите:

V = \ frac {nRT} {P}

и если вы сохраните постоянными давление и количество молей, вы получите прямой соотношение между объемом и температурой:

\ Delta V = \ frac {nR \ Delta T} {P}

, где ∆V — это изменение объема, а ∆T — изменение температуры.Если вы начинаете с начальной температуры T ₀ и давления V ₀ и хотите узнать объем при новой температуре T ₁ , уравнение принимает следующий вид:

V_1 = \ frac {nR (T_1-T_0)} { P} + V_0

Температура постоянна : Если вы поддерживаете постоянную температуру и позволяете давлению изменяться, это уравнение дает вам прямую зависимость между объемом и давлением:

V_1 = \ frac {nRT} {P_1- P_0} + V_0

Обратите внимание, что объем больше, если T ₁ больше, чем T ₀ , но меньше, если P ₁ больше, чем P ₀ .

Давление и температура изменяются : Когда и температура, и давление меняются, уравнение принимает следующий вид:

V_1 = \ frac {nR (T_1-T_0)} {P_1-P_0} + V_0

Подключите значения для начальной и конечной температуры и давления и значение для начального объема, чтобы найти новый объем.

Интернет-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курса.»

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации. «

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным.Я многому научился, и их было

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе.»

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, а курс был очень информативным, особенно с учетом того, что я думал, что уже знаком с вами.

с деталями Канзас

Авария City Hyatt «

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель.Мне нравится просматривать текст перед покупкой. Нашел класс

информативно и полезно

на моей работе »

Вильям Сенкевич, П. Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны. You

— лучшее, что я нашел ».

Рассел Смит, П.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на изучение

материал «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле

человек узнает больше

от сбоев.»

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы, т. е. позволяете

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину.»

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курса.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем »

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то непонятной секции

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация. «

Иван Харлан, П. Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и простой

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

предоставлено фактических случаев »

Жаклин Брукс, П. Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.

тест действительно потребовал исследований в

документ но ответы были

в наличии »

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, которая мне нужна

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курса со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курса. Процесс прост, и

намного эффективнее, чем

в пути «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать, где на

получить мои кредиты от. «

Кристен Фаррелл, P. E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теории »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П. Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

сниженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

регламентов. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предоставляет удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким и

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

хороший справочный материал

для деревянного дизайна »

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлены. »

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на

обзор где угодно и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полное

и комплексное. »

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ. «

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Никакой путаницы при прохождении теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Луан Мане, П.Е.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернись, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использовать в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродская, П.Е.

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график. «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Dennis Fundzak, P.E.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

. Спасибо за создание

процесс простой. »

Фред Шейбе, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

часовой PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об EE для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение. «

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

многие различные технические зоны за пределами

по своей специализации без

надо путешествовать.»

Гектор Герреро, П.Е.

Грузия

Преобразование нагрузок нагрева и охлаждения в потоки воздуха — Физика

Когда вы приступаете к проекту по изучению строительной науки, первое, с чем вы сталкиваетесь, — это концепция нагрузок на нагрев и охлаждение. Они есть в каждом здании. (Да, даже в проектах пассивных домов. ) Именно поэтому мы выполняем расчет тепловой и охлаждающей нагрузки. Мы вводим все детали здания, устанавливаем проектные условия и получаем нагрузку на отопление и охлаждение для каждой комнаты в здании.Здесь, в США, мы все еще используем те устаревшие единицы, которые дают британские тепловые единицы в час (БТЕ / час) для нагрузок. В большинстве стран мира результат измеряется в ваттах или киловаттах.

Но что тогда? Мы не просто включаем кран BTU. Обычно мы перемещаем эти БТЕ в комнаты дома с жидкостью, такой как воздух или вода, и из них. Итак, как мы узнаем, сколько кубических футов в минуту (кубических футов в минуту) воздуха даст нам правильное количество БТЕ в час? Сегодня мы поговорим об этой связи между BTU / hr и CFM.(Я собираюсь оставить обсуждение использования воды для распределения тепла своим друзьям в области гидроники, но это аналогично тому, что я объясняю ниже.)

Прежде чем мы начнем, позвольте мне отметить, что впереди еще немного математики. Это действительно не так уж и плохо, и если вы сможете следовать по тексту, вы лучше поймете физику, лежащую в основе перемещения тепла с воздухом. Если после слова «математика» вы уже задыхаетесь, можете перейти к разделу «Выводы».

Сколько тепла может удерживать воздух?

Материя — довольно интересная штука.Он обладает всевозможными интересными свойствами, которые веками скрывали ученых в лабораториях. (Я слышал, что Галилей все еще трудится в подвале Пизанской башни.) Когда мы говорим о способности воздуха удерживать тепло, соответствующее свойство называется — вы не поверите — теплоемкостью. Ага. Это термин, который я иногда упоминал в этом пространстве, но так и не дал точного определения, так что давайте займемся этим сегодня.

Теплоемкость — это своего рода КПД.Это соотношение цены и качества. При эффективности уравнение выводится поверх ввода. Теплоемкость — это отношение добавленного или отведенного тепла к изменению температуры. Вот уравнение:

Если мы добавим определенное количество тепла (измеряемое в БТЕ) к определенному количеству вещества (в нашем случае воздух), мы получим определенное изменение температуры. Это уравнение говорит нам, что отношение этих двух величин является мерой того, сколько тепла может удерживать вещество. Если мы получим вдвое меньшее изменение температуры при заданном количестве добавленного тепла, этот материал будет иметь вдвое большую теплоемкость.Таким образом, это количество, теплоемкость, является важным свойством материалов для всех, кто интересуется энергоэффективностью или обогревом и охлаждением.

Обычно легче говорить об удельной теплоемкости, потому что Q в приведенном выше уравнении будет меняться с разным количеством воздуха, представляющего здесь интерес. Разделив правую часть приведенного выше уравнения на массу воздуха, мы получим удельную теплоемкость. Если мы немного изменим порядок, используя магию алгебры, мы получим уравнение, которое вы можете вспомнить из средней школы или колледжа.(Он появляется на вводных курсах как физики, так и химии.) Вот он:

Знакомо? Если нет, подождите еще немного, и я покажу вам уравнение, которое вы, возможно, видели раньше.

Следующим шагом будет небольшое преобразование массового члена. Когда мы имеем дело с жидкостями, обычно легче работать с плотностью, которая равна массе, разделенной на объем. Таким образом, мы заменяем приведенный выше термин м на плотность (греческая буква ро, ρ ), умноженная на объем ( V ).Вот как теперь выглядит наше уравнение:

Неважно, вызывает ли у вас гипервентиляцию математика или нет, давайте сделаем шаг назад и вспомним, куда мы сейчас идем. Первоначальный вопрос заключался в том, как мы измеряем тепловые и охлаждающие нагрузки в БТЕ / час и определяем, какой расход воздуха нам нужен в кубических футах в минуту. Теперь у нас есть член в уравнении для объема, а куб.фут / мин — это просто объем во времени. Одна из замечательных особенностей алгебры заключается в том, что мы можем делить (или умножать) обе части уравнения на одно и то же.Фактически, это приветствуется!

Итак, давайте разделим обе части приведенного выше уравнения на время. Слева мы получаем Q / t , что подводит нас к BTU / час, которые мы обсуждали. Справа объем V , разделенный на время, дает нам кубические футы в минуту. Конечно, чтобы получить БТЕ в час с одной стороны и кубических футов в минуту с другой, нам нужно добавить коэффициент 60. Он идет с правой стороны.

Также на правой стороне у нас есть ρc , плотность воздуха, умноженная на удельную теплоемкость воздуха (при постоянном давлении, но это другое обсуждение).Плотность и удельная теплоемкость — это всего лишь два числа, которые мы можем умножить, и для ясности мы говорим о воздухе на уровне моря и температуре, близкой к комнатной. Вы не можете использовать это уравнение внизу, высоко в горах или при температурах далеко от воздуха, которым вы дышите прямо сейчас. Когда мы умножаем плотность (0,075) на удельную теплоемкость (0,24), а также на 60, мы получаем 1,08. Окончательное уравнение выглядит так:

Это уравнение, которое, как я сказал, вы, возможно, видели раньше. Его преподают в программах HVAC и классах BPI, а также в других местах.Если мы изменим это уравнение, чтобы получить поток воздуха слева, мы получим:

И вот оно. Как только мы узнаем, сколько тепла нужно подавать или отводить в комнату, мы можем сделать простой расчет, чтобы узнать, сколько кубических футов в минуту воздушного потока нам нужно. Конечно, необходимая нам CFM будет зависеть от местоположения. Как я сказал выше, нельзя просто везде использовать 1.08. И нам также нужно знать, насколько изменяется температура воздуха, когда он проходит через печь или воздухообрабатывающий агрегат, ΔT в приведенных выше уравнениях.

Это все?

Я знаю, о чем сейчас думают некоторые из вас. Вы смотрите на все, что я сделал выше, и говорите себе, что это разумно. И вы абсолютно правы. Приведенные выше уравнения относятся только к явному теплу, добавляемому к воздуху или удаляемому из него. Он не включает скрытую теплоту кондиционирования воздуха, которая занимается удалением влаги.

Мы могли бы вернуться к началу и провести аналогичный процесс для отвода скрытой теплоты. Черт возьми, мы могли бы пойти еще дальше и поговорить о частной производной энтальпии по температуре.Но как насчет того, чтобы избавить вас от этих подробностей и дать ответ сразу. Вот аналогичное уравнение для общего тепла (явное плюс скрытое):

Снова сделав небольшую магию алгебры, мы получим уравнение охлаждения cfm:

Единственное, что здесь изменилось, — это переменная Δw . Это представляет собой изменение соотношения влажности, а индекс г относится к зернам. Коэффициент влажности (часто ошибочно называемый абсолютной влажностью) является одной из основных переменных на психрометрической диаграмме и измеряется в зернах водяного пара на фунт сухого воздуха.Зерно — это странный способ говорить о массе водяного пара, когда один фунт (масса) воздуха эквивалентен 7000 гран.

В основном, Δw измеряет изменение количества водяного пара в воздухе, проходящем через кондиционер, когда часть его конденсируется на холодном змеевике испарителя. Когда воздух проходит над холодным змеевиком испарителя, происходят две вещи. Температура воздуха падает ( ΔT ), и концентрация водяного пара в воздухе также падает ( Δw ) по мере того, как водяной пар конденсируется на змеевике.Оба эти изменения являются частью охлаждающей способности единицы оборудования.

Выводы

Если вы запутались в математике наверху и прыгнули сюда, позвольте мне посмотреть, смогу ли я немного подытожить для вас. Я начал с изучения физики воздушного потока и тепла. Все это было основано на определении теплоемкости, которая является мерой того, насколько сильно изменяется температура материала при заданном количестве добавленного или удаленного тепла. Это привело к паре уравнений, которые связывают три переменные, БТЕ / ч, куб.фут / мин и ΔT.В уравнении тоже есть число (1,08), и хотя оно выглядит как константа, это не так. Вы должны не забыть отрегулировать его, если плотность воздуха отличается от плотности воздуха на уровне моря при комнатной температуре. (Теплоемкость тоже может быть разной, но для того, что мы здесь делаем, в основном необходимо регулировать плотность.)

Затем я показал, что эти два уравнения предназначены только для явного тепла; то есть тепло, вызывающее изменения температуры. Если у вас влажный воздух (а кто этого не хочет!) И вы его охлаждаете, вы также должны учитывать тепло, необходимое для удаления водяного пара из воздушного потока путем его конденсации на змеевике холодного кондиционера.Это привело нас ко второй паре уравнений, которая включает эту теплоту, скрытую теплоту.

Если бы нам пришлось начинать с первых принципов и применять всю физику каждый раз, когда мы проектируем систему отопления и кондиционирования воздуха, мы, вероятно, просто сидели бы у костра зимой или обмахивались листьями пальмы летом. Вместо этого у нас есть процедуры для получения результатов расчета нагрузки и получения нужного оборудования, которое перемещает нужное количество воздуха с нужным количеством БТЕ.Это инженерная сторона.

Итак, у вас есть ответ на исходный вопрос. Мы знаем, как перейти от тепловой или охлаждающей нагрузки в БТЕ / ч до кубических футов в минуту воздушного потока, необходимого для удовлетворения нагрузки. В основе его — чистая физика. Процесс проектирования — это инженерия, и это тема одной из будущих статей.

Статьи по теме

Тепло — вещь лишняя!

3 причины, по которым ваш 3-тонный кондиционер на самом деле не 3 тонны

Психрометрия — непостижимая таблица или путь к пониманию?

Магия холода, часть 2 — Принципы промежуточного кондиционирования воздуха

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

Как рассчитать допустимую нагрузку на системы HVAC для больших домов

Расчет допустимой нагрузки для систем HVAC не всегда так прост, как вы думаете. Хотя общие квадратные метры — это обычно первое, о чем думают люди, важно, чтобы вы учитывали общие кубические футы при расчетах грузоподъемности системы отопления, вентиляции и кондиционирования воздуха.

Также необходимо, чтобы домовладельцы принимали во внимание тот факт, что каждый дом индивидуален.Региональные погодные условия, изоляция, воздушный поток, марка и модель оборудования и другие факторы, в конечном итоге, влияют на то, сколько кубических футов способна выдержать система HVAC.

Если вы живете в Ричмонде, штат Вирджиния, и хотите получить точную оценку того, сколько блоков HVAC нужно установить в вашем доме, обратитесь к специалисту Howell, чтобы получить точное измерение.

Как рассчитать кубические футы в большом доме

Вычислить кубические футы внутри вашего дома довольно просто.Общее практическое правило — умножать квадратные футы на высоту потолка. Если у вас есть чердак, сводчатые потолки или особенно высокие потолки, возможно, придется прибегнуть к другим расчетам. Но вы должны иметь приблизительное представление о кубических футах в вашем доме, используя этот базовый расчет.

Для расчета кубического пространства в комнате со сводчатыми потолками рассчитайте пространство до точки, в которой начинается свод. Затем, в зависимости от угла свода, умножьте квадратные футы комнаты на высоту сводчатой ​​области, а затем разделите полученное значение пополам.Добавьте пространство в сводчатой ​​области к пространству под сводчатой ​​областью, и вы получите приблизительную оценку кубических футов в комнате со сводчатым потолком.

Если вы живете в доме площадью 5 000 квадратных футов и имеете потолки высотой 10 футов на всех этажах, в вашем доме, вероятно, будет примерно 50 000 кубических футов воздушного пространства. Чем выше потолок, тем больше кубических футов воздуха будет в вашем доме.

Вот ссылка на очень простой калькулятор объема, который позволит вам рассчитать кубические футы для каждой комнаты.

Почему имеет значение грузоподъемность системы отопления, вентиляции и кондиционирования воздуха

Если вы живете в большом доме и подумываете надстроить надстройку, первое, что вам следует сделать, — это связаться с компанией, занимающейся HVAC. Важно выяснить, сможет ли ваша система справиться с лишним пространством. В противном случае вам может потребоваться увеличить мощность вашей системы отопления, вентиляции и кондиционирования воздуха в дополнение к любому проекту по благоустройству дома, который вы планируете.

HVAC Мощность и домашний ремонт

Если вы не учитываете мощность HVAC при планировании или запуске проекта ремонта, вы, скорее всего, столкнетесь с некоторыми проблемами HVAC, которые часто возникают в больших домах.Вы также можете столкнуться с неожиданными и дорогостоящими расходами в самом конце проекта ремонта.

Нет ничего хуже, чем узнать постфактум, что ваша система HVAC нуждается в добавлении еще одного блока, чтобы справиться с лишним пространством. Если вы не планировали соответственно, вы можете найти это на собственном опыте, потому что ваша текущая система внезапно больше не способна эффективно нагревать и охлаждать дом. Или вы можете начать ощущать холодные и горячие точки в различных частях вашего дома.

Или ваши счета за электроэнергию могут внезапно резко возрасти, потому что система перенапрягает себя, чтобы учесть добавленное пространство. В любом случае, это то, что вы должны планировать в самом начале любого проекта ремонта.

Если вы думаете о мощности HVAC для проекта ремонта большого дома в Ричмонде, свяжитесь с одним из наших технических специалистов по HVAC, чтобы он дал вам профессиональную оценку.

Практическое правило для расчета мощности HVAC

Если вы живете в Ричмонде, штат Вирджиния, мы находимся в зоне 7 по погоде и температуре.Нам повезло, что мы живем в зоне с умеренным климатом, поэтому здесь обычно не бывает слишком жарко или слишком холодно в течение длительного времени. Ваша зона имеет огромное влияние на то, сколько тонн мощности HVAC потребуется вашей системе.

В общих чертах, вы можете оценить потребность в 1 тонне системы отопления, вентиляции и кондиционирования воздуха на каждые 400–800 квадратных футов пространства. Однако эту приблизительную оценку ни в коем случае нельзя использовать в качестве окончательного расчета. Каждый дом индивидуален. Получите профессиональное мнение, прежде чем принимать какие-либо решения относительно вашей системы HVAC.

Если у вас есть возможность, вы захотите иметь больше емкости, чем вам нужно, а не меньше. Это поможет вашей системе не перенапрягаться в нормальных условиях и учесть любую потерю емкости, которая происходит с течением времени. Тепловые насосы серии York Affinity оснащены системами Energy Star мощностью от 2 до 5 тонн.

Не пытайтесь самостоятельно определить допустимую нагрузку на систему отопления, вентиляции и кондиционирования воздуха

Легко попасть в ловушку, пытаясь самостоятельно вычислить допустимую нагрузку на систему отопления, вентиляции и кондиционирования воздуха.Сделайте себе одолжение и обратитесь за помощью к профессионалу. Подумайте о том, чтобы получить оценки от нескольких уважаемых HVAC-компаний в Ричмонде, штат Вирджиния.
