как правильно установить радиатор отопления?
Замена батарей отопления в квартире своими руками не такая сложная задача, если имеется необходимый инструмент (болгарка, дрель, шуруповерт, пассатижи, строительный уровень) и профессиональные навыки.
На фото:
Дизайн-радиаторы. Электрический декоративный радиатор удобен тем, что не требует подключения к системе ГВС. Он оснащен нагревательным элементом с мощностью бытовой лампы накаливания – для подключения достаточно установить специальную розетку в сеть с напряжением 220 В.
На фото: модель Greenor Amadhy от фабрики Cinier, дизайн Cinier Johanne.
1 Спуск воды. Перед началом работ следует перекрыть стояк центрального отопления и слить из него воду. Установка радиаторов отопления в квартирах с однотрубной системой отопления (вода последовательно проходит через все квартиры) проводится в неотопительный период.
2 Демонтаж отслужившего радиатора отопления. Болгаркой срежьте старую подводку и удалите кронштейны.
3 Сборка радиатора отопления. Вверните радиаторные пробки и заглушку (при необходимости с прокладками), установите запорную и терморегулирующую арматуру, клапан Маевского (кран для спуска воздуха). Учтите, что при затягивании клапана усилия не должны быть выше 12 кг. Лучше использовать динамометрический ключ, позволяющий затягивать клапан с определенными усилиями.
4 Установка кронштейнов. Разметьте места установки креплений и просверлите для них отверстия. Радиатор отопления из двух секций крепится на два крюка — по одному вверху и внизу. Если секций больше — потребуется три крюка: два внизу и один вверху. Для более мощных обогревателей (свыше 9 секций) используется не менее четырех крюков. Кронштейны крепятся в стене на глубину около 12 см и фиксируются дюбелями или цементным раствором.
В деревянных загородных домах радиатор устанавливают на напольных подставках – на стене монтируют лишь поддерживающие крепления.
Внимание! Согласно строительным нормам, установка радиаторов отопления в квартире ведется под оконными проемами, на расстояние не менее 5 см от подоконника и не менее 6 см от пола. Все радиаторы в доме (квартире) должны быть расположены на одном уровне.
5 Установка радиаторов отопления. Повесьте радиатор на кронштейны так, чтобы крюки кронштейнов находились между секциями радиатора, а центр радиатора совпадал с центром окна.
Внимание! Как правильно установить радиатор, чтобы добиться равномерного прогревания всех секций? Радиатор должен висеть в строго горизонтальном положении. Выставить положение радиатора можно с помощью строительного уровня по горизонту.
6 Подсоединение к системе отопления. Для этого совместите трубы подводки с отверстиями в радиаторе. Современные системы отопления предусматривают обязательное подсоединение радиаторов через вентили.
После монтажа откройте кран подачи воды (если замена проходит в отопительный сезон) и проверьте, не подтекает ли она в местах соединений. Запорный кран следует открывать плавно – во избежание гидравлического удара.
Как поменять батареи центрального отопления в квартире — Советы
С приближением нового отопительного сезона вновь становится актуальным вопрос обогрева квартир. Чтобы основательно подготовиться к приходу холодов, многие меняют батареи на более совершенные модели. Обозреватель «РИАМО в Подольске» выяснил, кто должен оплачивать ремонт и что делать в случае протечки.
Незаконные поборы УК: что делать и куда обращаться в Подольске>>
За чей счет меняют батареи
Приватизированное жилье
© Официальный сайт администрации города Королева
Согласно Жилищному кодексу РФ, в приватизированных квартирах стены, крыша и транзитные коммуникации (в том числе и батареи) являются общедомовым имуществом. Поэтому материальную ответственность за их состояние несет управляющая компания, и собственники жилья не обязаны оплачивать замену износившихся радиаторов. Однако радиатор перестает считаться общедомовым имуществом, если его можно отделить от стояка при помощи запорного устройства.
Перед сменой батарей нужно проверить, есть ли на ответвлении от стояка внутридомовой системы отопления кран, отключающий батареи. Если его нет, то можно обращаться в управляющую компанию за бесплатной заменой радиаторов. Собственники также могут коллективно принять решение о замене батарей за дополнительную плату – такое условие обычно указывают в договоре управления.
Как пенсионерам получить компенсацию за неисправные батареи>>
Жилье по соцнайму
Квартиросъемщик, арендующий жилье у государства, попадает под действие «Правил содержания общего имущества в многоквартирном доме», в котором к общедомовому имуществу также относится внутридомовая система обогрева, включающая стояки, обогревающие элементы и регулирующую их запорную арматуру, а также другое оборудование на этих сетях.
Если у радиатора отопления нет отключающего вентиля, наниматели жилья не должны оплачивать приобретение радиатора и его замену. Если он есть, то замена батарей отопления в квартире будет относиться к текущему ремонту, а он, согласно договору о социальном найме, осуществляется на средства нанимателя. Так, наниматель обязан следить за исправностью и сохранностью оборудования внутри квартиры и делать текущий ремонт помещения за свой счет.
Куда обращаться, если не включили отопление>>
Законодательные тонкости
© сайт Госжилинспекции
Закон ограничивает возможности нанимателя или собственника квартиры при самостоятельной замене радиаторов. Согласно статьям 44 и 46 Жилищного кодекса РФ, батарея как часть общедолевой собственности может быть заменена только по решению всех дольщиков на общем собрании.
ТСЖ требует согласовывать с ними установку дополнительного обогревательного элемента в квартире или изменение его конфигурации. Такие действия считаются переоборудованием системы отопления, так что соответствующие пометки должны быть внесены в технический паспорт помещения. В большинстве случаев замена батареи в техпаспорте не отражается.
Советы от подольчан: как дождаться включения отопления и не замерзнуть>>
Причины для замены батарей
© flickr.com, GollyGforce — Living My Worst NightmareСогласно действующим нормам, срок эксплуатации чугунных батарей составляет 15-30 лет (открытые системы отопления) и 30-40 лет (закрытые системы). Замена нагревательных приборов относится к категории капитального ремонта.
Замена радиаторов отопления через УК возможна только в том случае, когда нагревательные приборы вышли из строя и эксплуатационный срок их превышен. Во всех остальных ситуациях эксплуатационная компания осуществляет только мелкий ремонт.
Как оплатить услуги ЖКХ в Подмосковье дистанционно>>
Когда меняют батареи
© страница Павла Максимовича Вконтакте
Батареи отопления в квартире меняют по возможности летом или до момента включения отопления. Однако в этом случае нельзя сразу проверить, насколько качественно сделаны работы. Если отопление включат внезапно, а владельца квартиры не будет дома, то система может протечь, и потребуется немало усилий, чтобы устранить последствия.
Замена батарей в период включения отопления осложняется тем, что на время работ придется отключать отопление во всех квартирах, связанных одним стояком. Но это только в случае, если батареи в квартире не отключаются краном.
Что ждет подольчан после повышения НДС в 2019 году: мнение экспертов>>
Как написать заявление
© РИАМО, Анастасия ОсиповаЕсли батареи центрального отопления в квартире требуют замены и на них нет перемычки, то можно написать официальное письмо в обслуживающую дом организацию с требованием поменять батареи в двух экземплярах, на одном из них попросить сделать пометку о регистрации. Необходимо проследить, чтобы стоял входящий номер, дата и разборчивая подпись лица, которое приняло заявление. Также можно отправить заказное письмо по почте с уведомлением.
В УК подаются заявления о замене отопительных приборов и об отключении стояка и удаления воды. Если первое обращение подается с целью получить принципиальное одобрение замены и определение со сроками, то второе – уже непосредственно для выполнения работ.
Что изменилось для дачников после принятия закона о самовольных постройках>>
Если УК не хочет менять батареи
© Министерство экологии и природопользования Московской области
Стоит напомнить представителям УК о том, что если прорвет батарею, то возмещение материального ущерба будет возложено на обслуживающую компанию.
Управляющая компания в ответ на просьбу о замене батарей центрального отопления в квартире может сослаться на пункт о балансовом разграничении общедомового и частного имущества, по которому собственник сам отвечает за ремонт и обслуживание батарей. Но противоречия в законе не отменяют главного положения, которое относит радиаторы отопления к общедомовому имуществу. Нужно быть готовым к тому, что придется отстаивать свою правоту в суде.
Проблемная новостройка на Колхозной: плохое отопление и этаж‑призрак>>
Как поменять батареи самостоятельно
Выбор батарей
Количество отопительных приборов: одна секция должна приходиться на 2 квадратных метра жилья и дополнительно еще одна секция на всю площадь помещения.
Количество тепла, необходимое для обогрева помещения: на 1 кубический метр в кирпичном доме должно приходиться 34 Вт тепловой энергии, в панельном – 41 Вт, в новостройке – 20 Вт. На основе этого определяется требуемое количество тепла для помещения.
В основном устанавливают стальные и чугунные радиаторы, которые подходят для центрального отопления многоэтажных домов. Материал имеет высокую теплоотдачу, устойчив к перепадам температуры и давления, а также агрессивной среде. Относительно недавно на рынке появились биметаллические радиаторы, которые по своим характеристикам практически не отличаются от монометаллических нагревательных приборов, но внешне более привлекательные.
Способы расчета платы за отопление в Подмосковье>>
Оповещение УК
© Александр Кожохин
При самостоятельной замене радиаторов в квартире, а также при их переносе на другое место следует поставить в известность обслуживающую дом организацию.
Как законно бороться с нерадивыми соседямиЕсли замена выполняется на аналогичные конструкции, достаточно просто предоставить информацию о предстоящих монтажных работах.
Будут установлены радиаторы другой модели, что может повлечь увеличение площади нагрева? Представители управляющей компании выполнят экспертизу, чтобы выяснить возможность изменений в тепловом балансе здания. Мастер проведет осмотр площади дома, новых батарей, изучит их технические данные.
Также экспертиза выполняется и в том случае, когда капитальный ремонт квартиры предусматривает изменение конфигурации трубопровода.
Что делать с долгами по наследству: советы специалистов>>
Получение разрешения
По закону, дополнительная установка нагревательных приборов должна обязательно согласовываться с администрацией эксплуатационной организации. Так как отопительная система рассчитывается индивидуально для каждого дома (количество подключенных устройств, температура и объем теплоносителя, номинальная мощность), при несогласовании работ возможно снижение качества обогрева.
Как оплатить ЖКУ в Подольске: МосОблЕИРЦ и новые возможностиДля получения разрешения на замену нужно написать заявление, прикрепить технический паспорт на квартиру и свидетельство на право собственности, тепловой расчет новых отопительных элементов, сертификаты соответствия на все комплектующие (запорная арматура, трубы, фитинги, радиаторы и другое).
На рассмотрение документов и выдачу разрешения может потребоваться 2 месяца. Также понадобится дополнительно написать заявление о необходимости слива из трубопроводов и отключения стояка. После того как будет произведена замена радиаторов отопления, нужно будет написать заявление о проведении технической экспертизы.
Как избавиться от насекомых в квартире: популярные и эффективные способы>>
Замена батарей
Сначала делают демонтаж старого радиатора. Для этого необходимо раскрутить резьбовое соединение или же разрезать сварку при помощи болгарки. Далее выполняется подгонка и навес нового отопительного прибора. Важно правильно выверить вертикаль и горизонталь, исключить возможные перекосы и другие дефекты.
Как разобрать и отремонтировать дверную защелку?Чтобы правильно заменить радиаторы отопления в квартире, необходимо воспользоваться строительным уровнем. Для качественной и максимально эффективной работы системы нужно подготовить шаровые краны, заглушки, краны Маевского и монтаж байпасов. С помощью специальных инструментов осуществляется нарезка резьбы на стояке при присоединении батареи к стояку.
Чтобы при опрессовке избежать разрыва нагревательного прибора и гидроудара, необходимо закрыть клапан спуска воздуха и всю запорную арматуру. Дождаться, когда теплоноситель заполнит систему, а трубопроводы станут горячими. После чего следует медленно открыть запорную арматуру, осторожно открутить головку воздушного клапана и держать ее открытой до тех пор, пока не появится вода. Это означает, что радиатор полностью наполнился водой, и в нем отсутствует воздушная пробка. Как только появится вода, клапан нужно закрыть.
Как правило, такие работы выполняют за отдельную плату работники УК по отдельному договору.
Что делать, если в подъезде дома поселился бомж>>
Если батареи протекли
Если в период отопительного сезона одна или несколько батарей дали течь, то это предаварийная ситуация, так как вода находится в системе под давлением, что чревато заливом квартир по стояку.
Обнаружив течь, собственник квартиры должен, не теряя ни минуты, поставить в известность обслуживающую организацию. УК, ТСЖ, ЖЭК или иная обслуживающая компания обязана отреагировать немедленно и устранить проблему, предотвратив более крупномасштабную аварию.
После этого управляющая компания обязана заменить прохудившийся радиатор на новый.
Установка батарей отопления | Как правильно?
Тепловая отдача отопительной системы зависит не только от мощности нагревательных приборов. Правильная установка батарей позволит сэкономить на обогреве и сделать комфортным микроклимат в помещении.
Независимо от способа подключения батареи к центральной системе отопления, правила установки едины и различаются лишь от расположения: в нише, под окном или на стене.
Способы подключения
Существуют 4 основных способа подключения батареи:
- Последовательный – труба центрального отопления по цепочке подключается от первого к последующему радиатору. Главный недостаток – приходится перекрывать стояки во всем доме, и в холодную погоду жильцам может быть некомфортно.
- Однотрубный – каждый радиатор подключается так, чтобы теплоноситель, прошедший через теплообменник, возвращался обратно.
- Двухтрубный – прямая и обратная подача осуществляется по верхнему и нижнему патрубку.
- Коллекторный – каждая батарея подключается к магистрали индивидуально.
Особенности размещения батареи в нише
Главное правило установки батареи в нише: сбоку расстояние до стены должно быть не менее 5 см, сверху и снизу – 10 см. Если ниша расположена под окном, то расстояние от подоконника до батареи должно быть в два раза больше того, насколько тот выступает от стены.
Декоративная закрывающая решетка не должна нарушать конвекцию, при этом нижнюю часть радиатора закрывать не рекомендуется.
Особенности размещения батареи под окном
Для оптимального воздушного потока радиатор следует располагать точно по центру окна. Расстояние от пола должно быть не менее 10 сантиметров, от стены – не менее 5 сантиментов. Если расстояние до пола не получается соблюсти, лучше поставить низкую батарею с большим количеством секций.
Если окна нормальной высоты, но панорамной ширины, лучше установить несколько радиаторов через каждые 2 метра.
Особенности размещения батареи на стене
Расстояние установки батареи от пола и до стены то же, что и при установке под окном – 5 и 10 см. Перед монтажом нужно убедиться, что стена выдержит веса радиатора.
Отметим, что нежелательно делать нишу в наружной стене, чтобы спрятать батарею, так как она не выдержит ее тяжесть. Спрятать под декоративным экраном, придав эстетический вид, можно с помощью декоративных решеток.
Радиаторы должны быть установлены строго вертикально, уклоны не допускаются. Чтобы не допускать холодный воздух, монтаж производится только на наружных стенах. Считается, что чем больше отсекателей воздуха, тем эффективнее обогрев помещения.
Как правильно установить радиатор отопления: подготовка, подключение, установка
Многие люди задаются вопросом касаемо того, как правильно установить радиатор отопления. И действительно, чугунные батареи стремительно становятся пережитками прошлого, а современные радиаторы наращивают популярность. Конечно, монтаж их можно назвать более простым, нежели установка чугунных конструкций, но все же есть ряд нюансов, которые необходимо брать во внимание.
Установка отопительной системы – серьезное мероприятие, которое следует выполнять со знанием дела. Нельзя пренебрегать и определенными подготовительными работами, без которых так же не обойтись. (См. также: Установка отопления)
Первоначально, необходимо сделать выбор в пользу того или иного прибора. Чтобы сделать правильный выбор, следует узнать всю необходимую информацию в интернете или у консультантов в магазине. На данный момент существует несколько типов радиаторов, у каждого из которых есть ряд неоспоримых достоинств.
В интернете имеются схемы установки радиаторов отопления. В комплекте с батареей, в большинстве случаев, уже есть подобная схема, но пользуются ею далеко не все мастера. Приступив к замене радиатора, прежде всего, необходимо перекрыть стояк. Это действие можно назвать элементарным, но на практике у многих горе-мастеров просто вылетает из головы тот аспект, что в батареи – кипяток, который должен быть перекрыт. После перекрытия стояка необходимо слить воду с самой конструкции. Далее можно приступать к снятию старой батареи. В целом установка может быть выполнена несколькими способами, рассмотрим каждый в отдельности.
Нормы установки радиаторов отопления гласят о соблюдении норм техники безопасности. К каждой батареи прилагается инструкция по монтажу. В ней так же описаны пункты той самой техники безопасности. Пренебрегать ею нельзя, ведь самостоятельная замена батареи – это серьезный риск для здоровья. (См. также: Как регулировать батареи отопления)

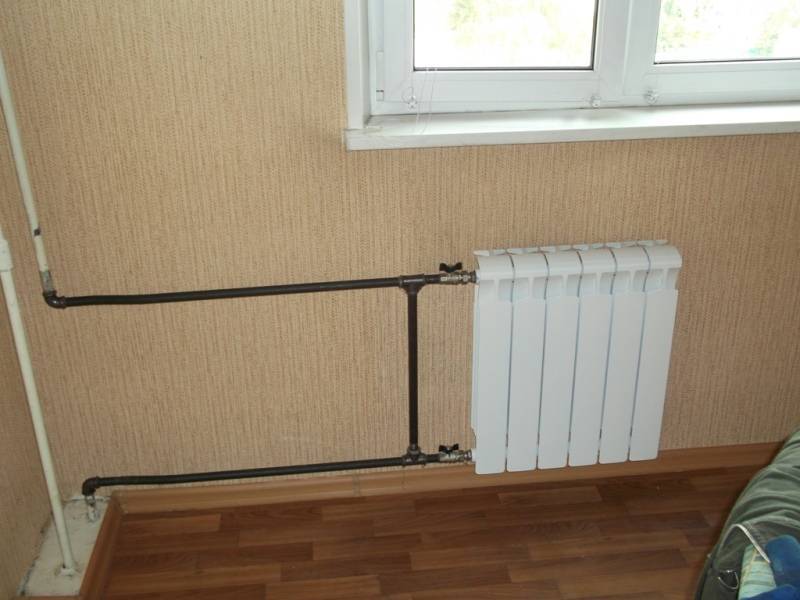

Способы подключения радиатора
Правильная установка радиатора отопления предполагает монтаж его таким образом, чтобы он полноценно функционировал и не протекал. Монтаж следует осуществлять со знанием дела, ведь данный агрегат призван прослужить не месяц и не год. В случае, если установка будет не полноценной, то радиатор будет работать не на полную силу или же вовсе в скорее взорвется от внутреннего давления. Можно выделить несколько способов, как осуществлять подключение.
- Боковое присоединение;
- Перекрестное соединение;
В первом случае подключение происходит сбоку с помощью верхнего патрубка. Стоит отметить, что в радиаторах может различаться расположение этого патрубка и кранов. Все зависит от типа батареи и производителя. Верхний патрубок герметично присоединяется к питательному приводу, а вот обратный привод – к нижнему. Это необходимо для того, чтобы происходила полноценная и бесперебойная циркуляция. Конечно, не обойтись без перекрывающего крана. Он может быть прикреплен как сверху, так и снизу. Стоит отметить, что краны могут входить в комплект радиатора. Этот аспект опять же зависит от производителя. Кран, подключенный снизу, считается наиболее удобным решением этого вопроса.
Во втором случае установка отопительного радиатора, а именно его подключение происходит по диагонали. Питательный привод подключается к патрубку с той или другой стороны конструкции. Обратный привод, соответственно, подключается к нижнему патрубку. Данный способ довольно распространен. Применяется он, чаще всего, в частных домах и в многоквартирных постройках, в которых длина радиаторов превышает два метра. (См. также: Схема подключения батарей отопления)
Благодаря перекрестному соединению батарея функционирует полноценно даже, несмотря на большую длину конструкции. В случае, если человек решит поменять местами два привода или сделает это по ошибке, то радиатор стремительно будет терять свою мощность. В итоге такая батарея будет греть, как минимум, в два раза меньше.
Установка биметаллических и алюминиевых радиаторов
Самыми популярными приборами отопления можно назвать биметаллические и алюминиевые батареи. Все потому, что эти конструкции имеют множество положительных черт. Установка и того и другого вида очень схожа по своему алгоритму, посему можно ее объединить в единый перечень действий:
- Промывка коммуникаций. Многие люди не придают этому пункту особого значения, но зря. Установить биметаллический радиатор можно и нужно исключительно после промывку коммуникаций, во всяком случае, так гласит инструкция к данному прибору. Не стоит использовать для очистки агрессивные вещества, в состав которых входит щелочь. Так же не следует зачищать поверхность.
- Любая батарея требует наличия специального клапана, с помощью которого можно избавлять радиатор от ненужного воздуха. Все резьбовые элементы должны соединяться с усилием в 12 кг. Этот показатель чрезвычайно важен. Установка алюминиевых радиаторов своими руками должна выполняться с использованием многозаходной трубы.
- Подающий трубопровод требует защиту в виде нескольких клапанов. Стоит ли говорить, что вода в отопительной системе может быть, мягко говоря, низкого качества. Так вот эти фильтры предотвращают загрязнение радиатора. Как правильно устанавливать биметаллические радиаторы, описано в инструкции к агрегату. В ней же есть момент и про фильтры.
(См. также: Монтаж радиаторов систем отопления)
- В случае, если все сделано правильно и в соответствии с требованиями производителя, то закрыть клапан можно будет сразу после того, как из радиатора уйдет воздух.
(См. также: Как подключить радиатор отопления)
Установить алюминиевый радиатор можно по аналогичному алгоритму, стоит лишь сказать, что в батареях из алюминия имеются определенные особенности. Для того, чтобы не совершить ошибку в процессе установки, следует четко следовать приложенной инструкции. Каждый производитель может устанавливать определенные правила, нормы, посему следует обратить на них внимание.
Современные отопительные конструкции имеют определенный срок службы и даже гарантию. В случае если человек не посчитал нужным соблюсти все правила монтажа, описанные в инструкции, то агрегат с гарантии снимается. Установка биметаллических радиаторов своими руками вполне выполнима, как можно увидеть из перечисленных пунктов, но выполнять в одиночку это не рекомендуется.
Стоит сказать, что перед непосредственным монтажом будет необходимо сделать несколько отверстий и закрепить кронштейны. Они входят в комплект радиатора. Так вот необходимо сделать надежные крепления для радиатора с учетом того, что он станет в разы тяжелее, когда в его системе появится горячая вода. Правильная установка биметаллических радиаторов не в меньшей степени зависит именно от прочности креплений. Нельзя допускать, чтобы радиатор висел под наклоном. Он должен быть закреплен строго вдоль стены, без серьезных отклонений. Это необходимо для того, чтобы вода циркулировала с нужной силой и полноценно отдавала свое тепло.
Расчет количества секций
Любая батарея имеет секции. Для многих людей может встать вопрос об их количестве, поскольку в магазинах можно увидеть и совсем маленькие радиаторы из 2-3 секций и огромные из 7-8. Необходимое количество секций должно рассчитываться исходя из площади помещения. Каждая секция способна выделять определенное количество тепла. Так вот чтобы отопить помещение в 20 кв.м. потребуется примерно 8 секций. Это количество может меняться, ведь каждый радиатор имеет разную мощность.
На упаковке радиатора можно увидеть показатель мощности. На него необходимо поделить 100, и умножить площадь комнаты. Эти два не хитрых действия, которые можно сделать даже в уме, позволят найти необходимое число секций для конкретной комнаты. Например, комната – 10 кв.м., а мощность прибора – 200 Вт. Таким образом, 10 * 100/200 получается 5 секций.
Установка чугунных радиаторов происходит несколько сложнее. С этой задачей точно нельзя справиться в одиночку, поскольку чугунный агрегат имеет колоссальный вес и одному человеку его попросту не осилить.
Установка стальных радиаторов отопления так же имеет свои особенности, но в общем алгоритм идентичен. Стоит сказать, что стальные батареи не имеют такой популярности, как биметаллические или алюминиевые.
Если есть сомнения касаемо того, что самостоятельная установка будет выполнена правильно, то следует обратиться к профессионалам. На сайте целого ряда компаний можно узнать расценки на установку радиаторов и подать заявку.
Установка дополнительных батарей отопления в квартире. Как установить радиаторы отопления в квартире
ГлавнаяПолУстановка дополнительных батарей отопления в квартире
Как установить радиаторы отопления в квартире — краткое руководство
Содержание:1. Подбор материала 2. Расчет радиатора отопления для квартиры 3. Дополнительные элементы радиатора 4. Как демонтировать старый радиатор 5. Монтаж нового радиатора
Время от времени приходится проводить небольшой косметический ремонт в любой квартире. Иногда приходится производить монтаж радиатора отопления в квартире, так как старый может прохудиться, проржаветь или попросту устареть и не соответствовать дизайну помещения.
Подбор материала
Лучшим предложением на рынке являются биметаллические батареи, которые имеют алюминиевую окантовку и стальной сердечник. Они обладают наилучшими характеристиками среди аналогов, потому лучше устанавливать именно их, не пытаясь сэкономить на прочих вариантах.
- Данные батареи являются очень прочными, так что никакой гидроудар им не страшен. Правильно произведенный монтаж батарей отопления в квартире позволит им выдерживать давление до 30 атмосфер, а если есть необходимость, то можно приобрести радиаторы с прочностью до 150кг/см2.
- Сердечник является очень стабильным, исходя из его химического состава. Например, алюминий может испугаться медных труб, но стали страшна только ржавчина, остальные элементы таблицы Менделеева ей нипочем. Любопытно, что нержавеющая сталь, использовавшаяся в СССР, ржавела гораздо чаще, чем современные аналоги, не обладающие таким титулом.
- Алюминий является почти совершенным теплопроводником, так что поток тепла в квартиру будет максимально возможным.
- Внешний вид биметаллических батарей впишется в любую концепцию, чего не скажешь о прочих аналогах.
- Главным минусом батарей данного типа является высокая цена за одну секцию – около 700р., однако качество продукта оправдывает стоимость.
Расчет радиатора отопления для квартиры
Следует ставить секции, исходя из формулы: 1 секция на 2м2 площади квартиры или комнаты. С другой стороны, в холодных регионах стоит выделять от 1,5 до 2 секций на те же 2м2. Секции лучше приобретать с запасом в 1/5, так как иногда требуется большее количество тепла, чем кажется изначально. Кроме того, каждую батарею необходимо снабдить регулятором температуры в виде дросселя или термостатической головки. Можно обойтись и шаровым вентилем, однако это не лучшее решение, так как его функция заключается в другом.Дополнительные элементы радиатора
Расчет радиатора отопления для квартиры не ограничивается приобретением секций и терморегуляторов.Потребуется еще некоторое количество предметов:
- Дополнительные вентили на вторую нить подводки, которые будут полностью отсекать радиатор от системы отопления, если потребуется осуществить перенос батарей отопления в квартире или демонтаж.
- Стоит установить вентиль на перемычки, который в закрытом положении будет отправлять всю теплую жидкость через радиатор. С другой стороны, злоупотреблять его перекрытием не стоит, так как если перекрыть еще и вентиль радиатора, то половина дома останется без отопления.
- Для лучшего внешнего вида потребуется приобрести новые контргайки для того, чтобы отопительная система не выглядела как фото с военного времени.
- Если количество секций велико и превышает 10, то стоит задуматься о приобретении промывочного крана. Лучше всего приобретать вентиль ДУ20, имеющий переходник на ДУ25, вкрученный в торец радиатора. Кроме того, приобретать стоит только шаровой вентиль, так как остальные уже уходят в прошлое и не столь надежны.
- В торце радиатора или в верхней точке перемычки высокоэтажных квартир необходимо смонтировать краны Маевского. Можно их заменить и стандартными водоразборными кранами, имеющими керамические кранбуксы. Они лучше аналогов, так как это дает возможность избежать проблем с прокладкой.
Как демонтировать старый радиатор
Демонтаж старого радиатора зависит от того, как будет осуществляться монтаж батарей отопления в квартире.Например, порядок действий, если новый радиатор устанавливается на место старого:
- В сброшенном стояке необходимо согнать контргайки до конца резьбы на подводке. В случае помехи со стороны краски, ее следует размягчить паяльной лампой, строительным феном либо газовой горелкой.
- Далее необходимо убрать пробки радиатора. Обычно используется права резьба со стороны подводки, однако могут быть исключения, но тогда будет написана буква Л на самой пробке.
- В заранее заготовленный таз необходимо слить воду из радиатора, а сам прибор потребуется снять с кронштейнов. Иногда, в случае застарелого радиатора, потребуется поработать торцевым ключом или пассатижами, чтобы гайки поддались.
- Старые пробки и контргайки радиатора выкручиваются и прогоняются плашкой соответствующего размера, чтобы удалить с них ржавчину или излишки краски.
При случае, когда установка радиаторов отопления в квартире осуществляется полностью и необходим перенос агрегата на другое место, то полностью срезается болгаркой кусок трубы к отопительному прибору и весь данный участок удаляется. Кроме того, если кронштейны также не нужны, то их необходимо удалить. Как самостоятельно установить радиатор, подробная инструкция на видео:
Монтаж нового радиатора
Для примера будет показано, как установить радиаторы отопления в квартире вместо старых чугунных аналогов на то же самое место. Таким образом, подводка не будет переделываться ив некоторых случаях можно даже будет сохранить прежние кронштейны, если батареи подходят друг другу по размеру и форме. Читайте также: «Как установить радиатор отопления самостоятельно».Данная методика выбрана потому, что такой процесс замены радиатора отопления в квартире самый простой, так как все другие потребуют частое применение сварочного аппарата, которым умеют пользоваться опытные профессионалы, а так как они и без того знают, как провести замену отопительного прибора, то разумно давать рекомендации именно начинающих мастерам.
Итак, как проводится подключение батарей отопления в квартире:
- Сначала необходимо подвешивать радиатор на кронштейны, не вставляя в него пробки. Если есть необходимость, то кронштейны можно подогнуть в любую сторону, используя отрезок трубы. Оси подводок должны соответствовать осям торца радиатора. Кроме того, сам отопительный прибор должен вымеряться по уровню.
- При снятом с кронштейнов радиаторе необходимо согнать контргайки и пробки.
- Отопительный прибор повторно подвешивается, после чего проходную пробку необходимо вкрутить в радиатор таким образом, чтобы между ней и телом прибора было коло см открытой резьбы.
- Резьбу необходимо подмотать сантехническим леном с краской. Сначала наносится небольшое количество краски на голую резьбу, а после наматывается нить, которая потом вновь покрывается тем же раствором.
- Далее необходимо затянуть пробку и контргайку, не переборщив с давлением на них, чтобы не сорвать или не повредить примыкающие к радиатору трубки.
- После монтажа радиатора необходимо заполнить стояки и проверить их на наличие течей. Читайте также: «Как подключить радиатор отопления в квартире».
Если замена радиатора осуществляется в отопительный сезон, то стоит заручиться помощником, который сразу же отключит стояк в случае обнаружения течи (прочитайте также: «Замена стояка отопления в квартире: особенности процесса»). Либо можно просто вручить слесарю свой номер телефона и во время ввода стояков в эксплуатацию просто набрать ему, чтобы тот своевременно выключил подачу воды в трубы.Монтаж нового радиатора на место прежнего является процедурой не более сложной, нежели промывка батарей отопления в квартире, так что при должном отношении к делу операцию можно осуществить быстро и максимально качественно, Кроме того, старые радиаторы необходимо заменять на современные аналоги, так как последние позволяют аккумулировать большее количество тепла в квартире и более надежны в эксплуатации. С биметаллическими батареями никакой мороз не сможет доставить больших хлопот!
teplospec. com
Установка радиатора отопления своими руками
Установка и замена радиатора отопления на первый взгляд кажется не очень сложной задачей. Однако это не так — любые ошибки, допущенные в процессе работы, неминуемо вызовут последствия, вероятно, довольно тяжелые. Чтобы не пришлось восстанавливать ремонт в квартире после затопления горячей водой или других непредвиденных проблем, рекомендуется для монтажа и замены деталей отопительной системы обращаться к сантехникам. Однако, это все-таки не означает, что установка радиатора отопления своими руками неосуществима.
Для успеха вам необходимо:
- Достаточно свободного времени.
- Изучить теоретическую базу: способы подключения батарей и правила.
- Тщательно измерить территорию.
- Найти инструменты, необходимые для проведения такой работы.
Установка радиатора отопления
Теория об отопительных системах
В первую очередь, разумеется, необходимо подобрать радиатор, который вам необходим в вашей конкретной квартире или частном доме. Выбор радиатора должен быть обусловлен его техническими характеристиками и вашими потребностями. Какие качества батареи влияют на выбор? Главным образом, это:
- Износоустойчивость.
- Стоимость.
- Диаметр просвета для циркуляции воды.
- Устойчивость к агрессивным средам.
Важно! Если вы хотите провести монтаж радиаторов отопления своими руками, вам также необходимо учитывать материалы, из которых они изготовлены. Так, радиаторы из алюминия просты в установке, не требуют особых навыков, знаний и инструментов. А при установке чугунных батарей обязательно потребуется сварка. Стоит заранее определиться с доступными вам ресурсами и объективно оценить свои возможности.
Проверка клапана спускания воздуха
При подготовке к работе, в первую очередь, надо узнать тип разводки вашей отопительной системы. Она может оказаться однотрубной либо двухтрубной.
- Однотрубная система отопления чаще всего выполняется в квартирах многоэтажных домов. При данном виде организации горячая вода стекает по трубам с верхнего этажа к нижним. Из недостатков такой разводки стоит отметить, что вы в этом случае не можете регулировать температуру без монтажа дополнительных приборов. К тому же, вода на верхних этажах намного горячее, чем на нижних.
- Двухтрубная система отопления больше распространена в коттеджах и загородных домах. Вода циркулирует по двум системам: горячая — по одной, остывшая — по другой. Данная разводка лишена недостатков однотрубного варианта: температура отопительных приборов всегда остается постоянной, а также является регулируемой.
Варианты подсоединения отопительных систем
Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:
- Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.
Варианты подключения радиаторов
Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла.
- Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
- Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.
Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды.
- Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.
Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам.
- Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.
Правила подключения радиатора
В установке системы отопления нет незначительных нюансов, необходимо следовать всем правилам, чтобы работа получилась эффективной и безопасной. Так как установить радиаторы отопления своими руками? Стоит учитывать следующие моменты:
- расстояние от верхней части батареи до подоконника должно составлять более 5 см;
- от нижней части батареи до пола расстояние должно быть не менее 10 см;
- расстояние от стены до батареи должно составлять от 2 до 5 см. В случае, если стандартные крепления окажутся слишком короткими, необходимо купить другие, подходящей длины.
Монтаж радиатора в условиях ограниченного пространства
Эти правила позволят воздуху нормально циркулировать вокруг отопительного прибора, препятствуя ненужным теплопотерям.
Важно! Правила установки батареи одинаковы для всех их разновидностей, будь то алюминиевые или чугунные радиаторы.
Перед установкой радиатора, надо определиться, сколько в нем должно быть секций. Сделать это можно из расчета, что в стандартной комнате высотой не более 2,7 метров одна секция обогревает два квадратных метра площади. Разумеется, такой подсчет довольно грубый, чтобы получить наилучший результат, стоит доверить это профессионалам.
Важно! Вы также можете использовать формулу: на 1 КВт мощности радиатора приходится 1 квадратный метр комнаты. В случае, когда в ней несколько окон, нужно увеличить полученное значение в 1,3 раза.
Необходимые инструменты
Установка радиаторов отопления своими руками в квартире, как и в частном доме, требует определенного количества инструментов, без которых данный процесс просто невозможен.
Обязательно выравниваем радиатор по вертикали
Для успешного ее проведения вам потребуется:
- ударная дрель с победитовым сверлом;
- набор динамометрических ключей;
- шуруповерт или отвертка;
- пассатижи;
- рулетка;
- строительный уровень;
- карандаш и линейка.
Установочный процесс
Установочный процесс несет в себе ничего чересчур сложного, если выполнять его по плану поэтапно и безошибочно.
- Сначала, необходимо отключить отопительную систему и слить из нее воду. В частном доме это можно сделать с помощью насоса, в многоквартирном — придется обратиться в ЖЕК. Затем нужно демонтировать отслужившие радиаторы.
- Разметить стену для крепления новых отопительных устройств. При этом желательно использовать уровень, чтобы установить батарею максимально ровно, исключив перекосы. Важно, чтобы батарея была установлена строго по горизонтали или с минимальным отклонением в сторону трубы. Это позволит воде полностью сливаться к концу отопительного сезона.
- Установить кронштейны, проверить их на прочность, надавив на них всем своим весом. Если они выдерживают — повесить батарею. Для чугунной и алюминиевой батареи обычно достаточно двух креплений, для пластиковых труб необходимо большее количество. Стены перед установкой креплений следует предварительно зачистить, выровнять и отштукатурить.
- Смонтировать запорную арматуру, уделяя особенное внимание надежности и водонепроницаемости резьбовых соединений. Подключить трубопровод.
Важно! Чтобы батарея не протекала, желательно использовать соответствующие динамометрические ключи. Особенно, если вы устанавливаете алюминиевый радиатор, с ним неизбежно надо монтировать воздушный клапан, через который будет стравливаться воздух. Усилие динамометрического ключа, используемого при установке, не должно превышать 12 кг.
Вас могут заинтересовать:
prokommunikacii.ru
Как правильно подключить батарею отопления в частном доме + Видео
Когда заходит речь об обеспечении помещения теплом, то в первую очередь говорится о правильно созданной и налаженной системе отопления. От нее зависит комфорт в доме, вне зависимости от того, будет это частный дом или квартира. Естественно, в наше время эта система должна быть экономически выгодной. Одним из важных моментов при устройстве является то, как подключить батарею отопления правильно. При неправильном их размещении значительно увеличится расход тепла. В большинстве случаев радиаторы устанавливают под окнами, чтобы теплый воздух эффективнее соединялся с воздухом в комнате.
Необходимо правильно подходить к выбору радиаторов и продумать, как подключить батарею отопления надлежащим образом. Ведь если сделать это не по правилам, можно получить большие неприятности. Поэтому при установке необходимо знать некоторые параметры: рабочее давление системы отопления, чистоту и температуру теплоносителя, а также следует учесть его дизайн.
Подключение радиаторов отопления условно можно разделить на несколько этапов:
- Выбор места установки радиатора
- Крепление радиатора к несущей поверхности
- Проведение монтажных работ
Поговорим об этом подробнее.
Выбор места установки радиатора
Радиатор отопления в частном доме можно установить практически в любом месте. Все зависит от желания владельца, его представления о комфорте и дизайне. Однако целесообразнее устанавливать приборы отопления «на пути» потерь тепла, что не только снизит их величину, но и создаст ощущение комфорта.
Наибольшие тепловые потери в доме происходят через поверхность окон. Установка современных стеклопакетов, тройное остекление и применение новейших технологий для снижения теплопроводности стекол снижают уровень потерь тепла, но все же тепловое сопротивление стеклопакетов значительно ниже теплового сопротивления стен.
Зимой, при минусовой температуре, даже при полном отсутствии сквозняков ощущается поток холодного воздуха, идущий от оконных проемов. Для создания комфортных условий в помещении применяется экранирование поверхности окон восходящими потоками теплого воздуха. Для этого радиаторы отопления устанавливают под подоконниками. Причем ширина прибора отопления должна быть соизмерима с его шириной (допустимым считается отклонение в ту или иную сторону на 5-10%)
Если установки радиаторов под окнами недостаточно, их монтируют на поверхности наружных стен.
Для нормальной работы радиатора и обеспечения свободной циркуляции потоков воздуха прибор отопления должен отстоять от стены не менее чем на 3 см. Между полом и батареей, а также между верхней частью радиатора и подоконником должно быть расстояние не менее 10-12 см.
Крепление радиаторов к несущей поверхности
Большинство производителей теплотехнического оборудования в техническом паспорте радиатора дают исчерпывающие рекомендации по их монтажу и способу крепления к базовой поверхности. Кронштейны и все необходимые комплектующие элементы для правильной установки радиатора обычно тоже идут в комплекте.
Монтаж радиатора начинается с разметки стены, поверхность которой должна быть полностью отделанной (окрашенной и подготовленной к установке). Выполнить какие-либо отделочные работы под уже установленным радиатором весьма проблематично.
При монтаже приборов отопления с большим внутренним объемом и большой массой, например, чугунных радиаторов, к качеству стены и способу крепления предъявляются особые требования. Для обеспечения большей надежности чугунные радиаторы снабжаются дополнительной опорой, устанавливаемой на пол.
Монтаж чугунных радиаторов только на пол не практикуется: обязательно предусматривается крепление отопительного прибора к стене.
Допускается установка на пол (без фиксации к поверхности стены) специально предназначенных для этого радиаторов: чаще всего дизайн радиаторов в форме скамеек, лавочек и лежанок.
Подключение батарей трубам системы отопления
Подключение радиаторов отопления может быть боковым или нижним. Информация об этом содержится в технических характеристиках прибора отопления. Определить, о каком именно приборе отопления идет речь, несложно, достаточно просто осмотреть его: у радиатора с нижним подключением входное и выходное отверстия расположены близко друг к другу и находятся в нижней части корпуса.
Обе трубы системы отопления (подача и обратка) подсоединяются к радиатору в нижней части корпуса. Причем подача располагается ближе к центру, а обратка смещена к краю. Ход теплоносителя внутри прибора отопления с нижним подключением можно сравнить с движением воды по кругу. Движение теплоносителя по столь сложной траектории неизбежно ведет к снижению его скорости, что негативно сказывается на КПД радиатора. Как следствие, теплоотдача прибора отопления с нижним подключением всегда ниже теплоотдачи аналогичного радиатора с боковым подключением.
Однако, отопительные приборы с нижним подключением позволяют избавиться от труб отопления в интерьере, поместив их под плинтусами или под фальшь полом, что неизбежно вызывает интерес к ним со стороны дизайнеров интерьеров и объясняет постоянно растущую популярность именно этого вида радиаторов.
Установка радиаторов с боковым подключением
Обычный радиатор имеет 2 пары отверстий, расположенных с одной и с другой стороны прибора, что позволяет подключать их наиболее удобным способом с учетом реальной ситуации монтажа отопления, что особенно важно при дефиците свободного пространства (например, радиатор в углу комнаты можно подключить только с одной стороны).
Если ситуация позволяет, нужно выбирать наиболее эффективные способы подключения с минимальными потерями тепловой мощности:
Лучший и самый эффективный способ: диагональное подсоединение, при котором подача подключается к верхнему патрубку, а обратка к нижнему патрубку с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает максимальную теплоотдачу любого прибора отопления.
Самый нежелательный вариант подключения: диагональное подсоединение, при котором подача подключается к нижнему патрубку, а обратка к верхнему патрубку с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает минимальную теплоотдачу любого прибора отопления.
Подача и обратка подсоединены с одной боковой стороны прибора отопления. При таком способе подключения наблюдается снижение эффективности работы радиатора в среднем на 5%
Подача и обратка подсоединены к нижним патрубкам прибора отопления. Такой способ подключения снижает теплоотдачу радиатора в среднем на 10%.
Особенности монтажа радиаторов в однотрубной системе отопления
Однотрубная система отопления может быть вертикальной или горизонтальной. Ее устройство предельно просто: каждый прибор отопления «заменяет» кусочек трубы с теплоносителем, не меняя при этом направления его движения. Это значит, что при выходе радиатора из строя (всякое может случиться: например, произошел засор, блокирующий движение воды в системе) остановится вся система отопления, а это уже чревато разморозкой труб или закипанием котла. Чтобы избежать этого, радиаторы в однотрубной системе отопления устанавливаются с байпасом, диаметр которого должен быть меньше диаметра подачи и обратки.
Подключаем…
Как уже было сказано выше, все необходимые для монтажа комплектующие обычно приобретаются вместе с прибором отопления. Если они не входят в комплект поставки, лучше все элементы для монтажа (футерки, заглушка и кран Маевского) купить той же торговой марки, что и прибор отопления.
Подключение радиатора начинается с установки футерок, две из которых с левой наружной резьбой, а две с правой резьбой. При их вкручивании главное не ошибиться и не переусердствовать: если деталь «не идет», не нужно прикладывать усилия и пытаться установить ее любым путем. Вероятно, у нее просто другая резьба. Особенно осторожным нужно быть с алюминиевыми радиаторами, в которых легко срывается резьба. Внутренняя резьба всех футерок правая.
После подключения радиатора свободным останутся два патрубкаа, в верхний из которых вкручивается кран Маевского, обеспечивающий сброс воздуха и устранение воздушных пробок, а в нижний устанавливается заглушка.
Видео инструкция — Как установить батарею отопления
youtube.com/embed/JhC9RbQ5FyU»/>
Установка радиатора окончена!
Виды отопительных систем
Перед тем, как устанавливать батареи отопления, необходимо четко знать, к какой системе она будет подключена. Это может быть однотрубная и двухтрубная.
Простейшим способом подключения является однотрубное. По такому принципу сделана система отопления в многоэтажных домах, когда нагретая вода поступает вверх по радиаторам, установленным в квартирах. Такая система неудобна тем, что в ней нет приборов, которые позволяют настраивать температуру обогревателей. Специально для этого необходима установка отдельных конструктивных составляющих.
Двухтрубная система особенно хороша для тех, кто думает, как подключить батарею отопления в загородном доме. Ее работа строится на подаче горячей воды по одной трубе, а ее отвод – по другой в противоположном направлении. В этом случае тепло распределяется по батареям одинаково. Его можно контролировать с помощью вентиля, вмонтированного в трубе радиатора.
Виды радиаторов
При выборе радиаторов отопления необходимо точно знать, куда они будут устанавливаться, с какой стороны, и будут ли подходить под дизайн помещения. Тем более, в наше время выбор данного оборудования огромен:
- секционные;
- пластинчатые;
- трубчатые;
- панельные.
Секционные батареи легко конструируются из отдельных секций в радиатор нужной длины, в зависимости от того, сколько тепла необходимо от них получить. В свою очередь, они делятся на категории:
- стальные;
- алюминиевые;
- чугунные;
- комбинированные (биметаллические).
aquagroup.ru
Установка батарей отопления своими руками
Установку батарей отопления можно выполнить своими руками, зная все тонкости монтажа.
При возведении новых зданий и проведении ремонта в старых должное внимание всегда уделялось системе отопления, так как она является основополагающей в создании комфортных условий проживания. Согласно современным условиям данная часть коммуникаций должна быть не только эффективной, но и экономной. Данный баланс устанавливается за счет применения современного обогревательного оборудования и соблюдения правил его установки. Сегодня установка батарей отопления проводится специальными организациями, хотя данный процесс можно выполнить своими руками, если знать тонкости и некоторые нюансы.
Нормы и некоторые правила по монтажу батарей отопления в квартире или доме
Все нормы и правила по установке батареи прописаны в СНиПе 41-01-2003.
Не зависимо от схемы отопительной системы в помещении, радиаторы должны устанавливаться там, где наблюдается наибольший перепад температуры. Это пространство возле окон, дверей. Таким образом, батарея образует тепловой заслон на пути холодного воздуха, тем самым поддерживает приятный и постоянный микроклимат в доме.
На сегодняшний момент основные нормы, которыми контролируется правильная установка радиаторов отопления, прописаны в СниПе 41-01-2003 «Отопление, вентиляция и кондиционировани».
Монтаж батарей должен проходить в следующем порядке:
- нагревательный прибор размещается таким образом, чтобы его центр совпадал с центром окна. Погрешность не должна превышать 2 см;
- ширина батарей не должна превышать ширину подоконника на 25-50%. В противном случае наблюдаются большие теплопотери и затрудняется ремонт нагревательного элемента;
- когда производиться установка радиаторов своими руками, следует помнить, что расстояние от него до уровня чистового пола должно быть не меньше 120 мм, до низа подоконника – 100 мм. Если не соблюдать данные нормы, нарушается циркуляция теплого воздуха в квартире или доме;
- правила монтажа радиатора предусматривают минимальное расстояние от него до стены здания – 20-50 мм. Его можно сократить, если стену покрыть теплоотталкивающими материалами (фольгой). В противном случае система отопления будет греть ограждающие конструкции, а не воздух в квартире.
Как правильно выбрать место установки радиатора?
На уровень эффективности работы нагревательного элемента, а, следовательно, и на комфорт в помещении в целом влияет место установки батарей и наличие декоративного экрана. Все это приводит к значительным теплопотерям.
Зависимость теплопотерь от неправильного расположения батарей:
- под подоконником или полкой – 3-4%;
- в глубокой нише. Ее величина соизмерима с параметрами прибора – до 7% теплопотерь;
- радиатор частично закрыт экраном, но не располагается в нише – 5-7%;
- радиатор не стоит в нише, но полностью закрыт экраном или плотными шторами – теплоотдача уменьшается на 20-25%.
Совет! При монтаже радиатора своими руками каждый человек должен учитывать вышеуказанные параметры. Это поможет выбрать правильную мощность прибора и, таким образом, поддерживать в квартире оптимальный температурный режим.
Схема подключения батарей к системе отопления
Схема монтажа батарей полностью зависит от разводки системы отопления. Это может быть одно- или двухтрубная обвязка и разметка коллекторного типа.
Однотрубная
Схема подключения батарей к системе отопления бывает: однотрубная, двухтрубная и коллекторная.
Однотрубная – это самая простая система, которую человек может выполнить своими руками. В данном случае теплоноситель по трубе поступает к каждому нагревательному элементу. Они соединены между собой последовательно, то есть к последнему вода поступает остывшей. Теплоноситель возвращается в нагревательный прибор по той же трубе. Обратки здесь нет. Преимущество – простота установки. Недостатки – температура батарей в конце схемы будет самой низкой, нет возможности контролировать температурный режим каждого нагревательного элемента, при ремонте от отопления отключается весь стояк.
Двухтрубная
Двухтрубная – ее также можно выполнить своими руками, однако она и сложнее, по сравнению с предыдущим вариантом. Теплоноситель поступает к каждому радиатору (нагревательные установки здесь подключены параллельно) по одной трубе, а возвращается остывшим к котлу – по другой. Преимущество – можно регулировать температуру нагревания батарей при помощи терморегуляторов, ремонт производится проще, так как можно отключить от системы каждый прибор по отдельности, все помещение прогревается равномерно, не зависимо от того, вначале или конце цепочки стоит радиатор.
Коллекторная
На уровень эффективности работы батареи влияет место ее установки.
Коллекторная – это самая сложная разводка системы отопления и выполнять ее своими руками не рекомендуется. Данная схема предусматривает наличие у батарей индивидуальной трубы, которая несет теплую воду, и трубы, которая возвращает ее обратно к котлу. Эта система устанавливается в доме коттеджного типа. В квартире ее организовать нельзя.
Преимущества – легко контролируется температура радиаторов, просто проводить ремонт.
Недостатки – большой расход труб, необходима установка шкафов коллектора.
Схема монтажа радиаторов отопительной системы
На сегодня существует три основных схемы подключения радиаторов к отопительной системе. Они имеют свои преимущества и недостатки. Они подбираются индивидуально, исходя из особенностей отопительной системы и конструкции дома или квартиры.
Способы подключения радиаторов:
- одностороннее подключение – труба, несущая теплоноситель от котла, подключается к верхнему патрубку батарей, «обратка» — к нижнему. Это наиболее эффективный вариант, работает со 100% отдачей. Если в доме однотрубная система отопления, она требует в радиаторе наличие специальной перемычки, которая оптимизирует работу всей конструкции;
- диагональное – подающая труба подключается к верхнему патрубку с одной стороны, «обратка» – к нижнему, но в другого бока. Правила монтажа предусматривают при этом присутствие большого (с большим количеством секций) нагревательного элемента. Он будет прогреваться равномерно. Теплопотери данной разводки – 2-5%, если несущую трубу и обратку поменять местами, то данный показатель увеличиться до 10%;
- нижнее – применяется, если отопительная система монтируется к полу или закрыта в стене. В таком случае несущая труба и обратка подключается к нижним патрубкам, но с разных сторон. Подобная схема подключения имеет большие теплопотери – 12-15%. Однако с эстетической точки зрения она значительно выигрывает, по сравнению с предыдущими вариантами.
utepleniedoma.com
Установка батарей. Как установить батарею в квартире и доме? — Строим сами
Установка батареи понадобится рано или поздно каждому, чей дом или квартира подключены к отоплению, будь то стационарному или централизованному.
На самом деле установить батарею в частном доме, проще, чем в городской квартире.
Однако, не зря говорят, у кого руки растут из правильного места, тот сможет все, а у кого из неправильного – тому поможем мы!
Научитесь устанавливать батареи своими руками и вы сэкономите бюджет на услугах специалиста.
Установка батареи
Установка осуществляется несколькими способами:
- боковая односторонняя;
- нижняя установка батареи;
- диагональная.
Каждый способ хорошо по своему, но следует узнать каждый по лучше, а потом решать какой выбрать вам.
Боковая односторонняя установка батареи
Итак, самый распространенный способ подключения – боковой односторонний. Чтобы подключить батарею, нужно подводящую трубу установить вверху батареи, а отводящую – внизу. Такая схема поможет вам более равномерно распределить тепло по трубам, что поднимет эффективность обогрева батареи на 5-10%. Если же секций в батарее слишком много, рекомендуется дополнительно установить удлинитель протока воды.
Установка с нижним подключением
Установка батареи в квартире может осуществляться и с помощью нижнего способа подключения. Такой метод особенно актуален в тех случаях, когда батареи спрятаны в пол. Если говорить об эстетике, то тут плюсов больше всего: батареи не видно, а патрубки, которые приводят и отводят воду, устанавливаются внизу над полом, где-то в углу, например, а самих труб, подключенных к батарее, никто не увидит.
Диагональное подключение батареи
Диагональное подключение батареи особенно подходит тем, у кого слишком большая площадь комнаты и много секций для обогрева.
Данный способ установки предполагает, что труба с горячей водой подключается сверху с одной стороны батареи, а с холодной водой – снизу с другой стороны. Таким диагональным способом можно получить максимальную теплоотдачу.
Как установить батарею в доме
Чтобы установить батарею в частном доме, нужно четко понимать важные правила, которые помогут вам обеспечить благоприятный температурный режим в зимнее время, которое для частной местности может стать настоящим испытанием на прочность.
Итак, установка батареи в доме должна осуществляться так, чтобы 10 сантиметров расстояния оставалось между подоконником и батареей. Аналогичная ситуация и с полом: между ним и батареей должно быть 10-12 сантиметров.
Также нужно учесть, что между стеной и батареей нужно оставить расстояние 3-5 см, однако в случае, если вы хотите установить теплоотражатель на стену, тогда стандартные крепления могут оказаться короткими и подбирать их следует отдельно.
Чтобы рассчитать, какое количество секций вам нужно для обогрева помещения в доме, нужно просчитать количество квадратных метров. Каждая секция может обогреть 2 квадратных метра, если высота потолков составляет примерно 2.5-2.8 м.
Также на количество секций влияет сама модель радиатора, ведь мощность и тепловые характеристики батарей отличаются в зависимости от типа батареи.
Для установки любого вида батареи вам понадобятся:
- рулетка;
- карандаш;
- шуруповерт;
- пассатижи;
- уровень;
- дрель для установки батареи в доме;
- ключ для патрубков.
Батареи отопления можно собрать и в магазине, ведь для этого вам понадобятся специальные приспособления, которых у вас может не быть. Уже готовую батарею из необходимого количества секций вы покупаете, приносите в дом и устанавливаете – все просто.
Как установить батарею в квартире
Чтобы установить в квартире новенькую батарею, нужно четко понимать последовательность собственных действий, которые потребуются для правильного монтажа и последующей эксплуатации устройств в полном объеме:
- сначала снимаем старый радиатор;
- ставим разметки для крепления нового прибора;
- крепим кронштейны для установки батареи в квартире;
- собираем и устанавливаем сам радиатор;
- подключаем трубы.
В квартире можно использовать не только централизованные батареи, которые зачастую работают нестабильно и неполноценно, но и газовое отопление. В
таком случае вы будете платить только за то тепло, которое использовали, а отопительный сезон сможете продлевать, когда посчитаете нужным.
Однако существенным минусом считается то, что газовый котел установить не так-то просто, как батареи. Тут уж без специалиста не обойтись.
Если же говорить о батареях, которые устанавливаются в квартирах наиболее часто, то это электрические конвекторы. Их особенность состоит в том, что подключить такие отопительные батареи может каждый, даже пенсионер с плохим зрением или подросток, не слишком разбирающийся в технике. Для того, чтобы электрическая батарея заработала, достаточно подсоединить ее с электропитанием с помощью вилки.
Электрические батареи отопления можно устанавливать в любом месте, куда достанет провод. Это оборудование станет отличным решением, если вы не планируете морочиться с переустановкой стационарного отопления, а большой суммы на котел у вас нет. Однако стоит понимать, что вы можете приобрести котел, который тоже работает от электричества, но такое устройство будет потреблять больше энергии при более высокой эффективности.
Более актуален этот вариант в случае, если вы отказываетесь от использования централизованных батарей. Если же стационарное отопление не планируется убирать, лучше всего купить обычный недорогой алюминиевый радиатор, который в необходимый момент можно достать и подключить, либо отключить и спрятать куда-нибудь в укромное место.
dom-dacha-svoimi-rukami.ru
Как правильно установить радиаторы отопления в квартире согласно СНиП?
Установить радиаторы отопления в квартире — это правильный и недорогой способ вернуть тепло в свою квартиру. К тому же, это нельзя назвать сложным процессом, важно лишь соблюдать все нюансы монтажа и правила установки.
Примеры подсоединения батареи.
Подготовительные работы
Перед началом работ нужно учитывать некоторые нюансы:
Подключение батареи можно доверить квалифицированному специалисту, который выполнит всю работу быстро и качественно.
- Самостоятельно заменять батарею не стоит, а лучше доверить это дело специалисту, на которого и ложится вся ответственность за дальнейшие неисправности в работе радиатора. К тому же, при замене своими руками есть риски оставить без воды всех жильцов дома, чьи квартиры расположены по стояку. Воду перед работами в квартире должны перекрывать только сотрудники ЖЭКа, имеющие соответствующую квалификацию.
- Если при установке и замене используется метод изгиба труб и работа газосваркой, то работа должна производиться также рабочими с определенной квалификацией на проведение работ с повышенной безопасностью.
Вернуться к оглавлению
Выбор радиатора
На рынке сегодня представлен широкий ассортимент радиаторов, рассчитанный на разных покупателей. Здесь не всегда работает принцип «чем дороже, тем лучше». Делать свой выбор нужно исходя из следующих оснований:
- места проживания;
- разводки отопительной системы;
- от того, каким способом нужно будет установить отопительные радиаторы;
- температурного режима в отопительной системе;
- учета, какой материал был использован при производстве труб;
- необходимости регулирующих элементов и арматуры;
- расположения помещения в здании.
Произведя данный анализ, можно перейти к выбору батареи.
Сегодня чугунные радиаторы могут выглядеть вполне презентабельно, их можно задекорировать. Тем самым они легко могут вписаться в общий дизайн помещения.
Чугунные радиаторы современного типа — это уже не огромные гармошки, которые были в советской квартире, а плоские панели со сглаженными углами и презентабельным внешним видом. Имея хорошие физические свойства нагрева, чугун долго сохраняет тепло и постепенно отдает его в помещение. Такие радиаторы имеют большой срок службы, 20-50 лет. Основным недостатком является большой вес (одна секция весит около 8 кг), поэтому смонтировать правильно их невозможно в помещениях, где стены сделаны из древесины, гипсокартона. Имея шероховатую поверхность, они не совсем удобны в уборке.
Алюминиевые радиаторы мало чем по конструкции отличаются от чугунных, единственное отличие — это вес секций (1 кг). Также такие приборы обладают хорошими качествами теплоотдачи, гладкой поверхностью, вентиляционные окошки равномерно распределяют воздух в помещении, закрепить их можно на любую поверхность. Основной недостаток — это легкое восприятие химического состава воды и скачков давления в трубопроводе.
Биметаллические радиаторы являются компромиссным решением между чугуном и алюминием. Внешне почти не отличаются от алюминиевых, но не чувствительны к составу воды и скачкам давления. Имеют хорошие показатели теплоотдачи, легко монтируются и недороги.
Стальные радиаторы имеют панельный внешний вид и рельефную поверхность. Имеют различные возможности подключения, хорошие тепловые свойства. Больших недостатков не выявлено.
Вернуться к оглавлению
Правила установки радиатора
Перед заменой нужно согласовать со специалистами схему установки, что позволит правильно выполнить монтажные работы и эффективно обогревать помещение. Необходимо соблюдать последовательность действий:
- Перекрыть воду в квартире и у конкретного участка.
- Слить воду из участка, подлежащего замене.
- Продуть трубы и извлечь оставшуюся воду.
- Установить новую батарею исходя из инструкции по установке и рекомендаций производителя.
- После монтажа протестировать систему на предмет течи и работы секций радиатора.
Внимание! Выбирая радиатор, учитывайте температурную мощность обогрева, площадь для нормального обогрева с определенным количеством секций, рабочее давление теплоносителя.
Вернуться к оглавлению
Правила установки радиатора согласно СНиП
Монтаж радиаторов в помещении должен производиться в соответствии со СНиП 3.05.01-85.
От радиатора до стены должно быть не менее 2-х см.
- Норма установки радиаторов правильно предполагает монтаж батареи относительно центра окна: центр окна и батареи должны совпадать, погрешность при этом допускается не более 2 см.
- Ширина батареи должна быть равна 50-70% ширины подоконника.
- Высота батареи над полом не должна быть более 12 см от чистового пола, расстояние от верхнего края батареи до подоконника не должна быть больше 5 см.
- Расстояние от радиатора до стены — 2-5 см. В качестве исключения может послужить специальная обработка стены теплоотражающим материалом.
Внимание! Нельзя устанавливать радиатор слишком близко к полу и стене, так как это влияет на показатели теплоотдачи. В однотрубных системах отопления использовать большее количество секций, чем было до этого, исключено. В системах с искусственной циркуляцией воды, если количество секций более 24, при установке необходимо применять разносторонний метод подключения приборов обогрева.
Вернуться к оглавлению
Правила установки алюминиевых радиаторов
- Правильно собрать радиатор, ввернув радиаторные пробки заглушку с прокладками, установить терморегулирующую арматуру, запорную арматуру, клапан Маевского.
- Руководствуясь общими правилами расположения радиатора относительно окна, отметить места креплений.
- Если необходимо, то покрыть поверхность стены теплоотражающим материалом и прикрепить кронштейны на стену.
- Закрепить радиатор на кронштейны, располагая крюки между секциями, и подсоединить к централизованной либо автономной системе отопления помещения.
Монтировать алюминиевые радиаторы можно как в однотрубных, так и в двухтрубных системах отопления с вертикальным и горизонтальным трубопроводом. Сегодняшний рынок может предложить два вида алюминиевых радиаторов: усиленные радиаторы с давлением до 16 атм., которые используются для отопления высотных зданий, и европейские алюминиевые радиаторы не более 6 атм., используемые для обогрева в автономных системах отопления.
Вернуться к оглавлению
Правила установки чугунных и биметаллических радиаторов
Процесс установки чугунных радиаторов мало чем отличается от установки алюминиевых. Здесь важно не перегружать стену, а рекомендуется устанавливать их под небольшим наклоном, чтобы внутри батареи не накапливался горячий воздух, что приводит к низкой теплоотдаче прибора.
Перед установкой нужно радиатор правильно развинтить, подкрутить ниппели, снова собрать все воедино. В деревянных домах, имеющих более слабую конструкцию стен, предусмотрено крепление не на кронштейны, а на напольные подставки, крепления же на стену несут поддерживающую функцию.
Основное преимущество биметаллических радиаторов заключается в том, что они мало весят и по показателям теплоотдачи не уступают алюминиевым. К тому же они способны работать без сбоев даже при высоком давлении в системе.
При установке необходимо правильно следовать рекомендациям производителя относительно применения в комплексе с биметаллическими радиаторами труб, сделанными из определенного материала, поскольку для монтажа большинства домов предназначены металлические трубы, а в частных домах — металлопластиковые, так как в них отопительная система работает при высоком давлении.
1poteply.ru
Установка батарей отопления в квартире
Установка батарей отопления в квартире может осуществляться не только профессионалами, то есть ремонтной бригадой, но и самостоятельно своими руками. Но, конечно, для этого нужно обладать кое-какими специальными навыками. А также нужно иметь оборудование и инструменты. Например, устанавливая чугунные батареи отопления, обязательно проводятся сварочные работы.
Все нормы и правила установки радиаторов регулирует СНиП их нужно обязательно придерживаться. Иначе может возникать большая теплопотеря или же другие пагубные последствия.
Подготовка к монтажу
Установка новых радиаторов отопления требует подготовительных работ. А именно нужно перекрыть запорно-регулирующую арматуру, то есть прекратить подачу теплоносителя в батарею. Но это только в том случае если на каждой точке отопления есть вентиль. Но если запорная арматура отсутствует на батареях отопления в квартире, то нужно перекрывать воду во всем стояке.
Рис. 1 Виды подключенияРаботы по установке новых батарей в квартире должны проводиться летом, то есть, когда в системе отопления нет воды. В ином случае будет перекрываться весь стояк, и все соседи будут без тепла. Но если это произошло, то нужно рассчитать длительность монтажа и подготовить все необходимые инструменты заранее.
Параметры
Как правильно установить батареи отопления? Начать нужно с разметки, которую очень важно правильно сделать. Так как от этого зависят параметры теплоотдачи. Как правило, устанавливаются батареи под окном, на 15 см ниже подоконника, но не меньше. Это объясняется созданием конвективных потоков. От пола в среднем получается 15-20 см, а от стены может допускаться 3-5 см. Разместить радиатор нужно по центру в соответствии с оконным проемом. То есть длина батареи должна становить около 75% ширины окна.
Для того чтобы установить батарею отопления ровно нужно начертить все линии на стене, предварительно измерив сам радиатор и отметив центр подоконника. А также важно выставить уровень. После всех разметок следует отметить, где будут установлены кронштейны.
Также очень важным моментом является правильный расчет количества секций радиатора. Например, можно использовать такой: одна секция батареи приходится на 2 м2, высота потолков при этом около 2,7 м. Но все параметры индивидуальны, так как нужно учитывать утеплены ли стены, угловая квартира или нет и т.д.
Виды подключения
Прежде чем проводить установку батареи своими руками нужно определиться с видом подключения воды.
Есть такие виды:
- Диагональное подключение – этот вид актуален, если батарея имеет много секций. Подача горячего теплоносителя происходит через верхний патрубок, при этом отвод воды происходит по диагонали, то есть через нижний патрубок противоположной стороны.
- Боковое подключение на одной стороне – в этом случае подвод и отвод воды осуществляются на одной стороне. Подвод – верхний патрубок, отвод – нижний патрубок. При таком подключении батарея отопления должна иметь не больше 12 секций.
- Нижнее подключение батареи отопления – ввод и отвод теплоносителя происходит через нижние патрубки, которые расположены по обе стороны. Такое подключение используют, если трубы системы отопления скрыты.
Установка и сборка
Батареи отопления могут продаваться уже собранными, и возле каждого угла находится отверстие, на которое нужно установить заглушки и кран Маевского. А может быть, что потребуется собирать батарею самостоятельно. Все необходимое входит в комплект к радиатору. Это прокладки и разные заглушки. На один радиатор нужно 4 заглушки, но они есть разные. Например, 2 заглушки должны быть проходными, через них идет подключение к системе отопления в квартире, на одном конце такой заглушки есть резьба для соединения. Также понадобится 1 глухая заглушка и 1 для крана Маевского.
Собирая батареи своими руками, следует установить возле каждой краны-американки. Они нужны для того чтобы перекрыть поступление воды в случае если радиатор нужно отремонтировать, заменить и т.д. При этом не нужно будет отключать весь стояк.
Как установить батарею отопления? Переходя к установке, следует первым делом вкрутить кронштейны в просверленные отверстия. Крепеж (кронштейн) должен соответствовать материалу, из которого изготовлена батарея отопления. Например, если радиатор из легких материалов, то есть алюминиевый, то и держатель легкий, такой корпус можно вешать даже на гипсокартонные стены в квартире.
Если радиатор изготовлен из чугуна, то нужны более тяжелые кронштейны, которые выдержат такой массивный радиатор, а также с помощью, которых можно выставить правильное расстояние от стены своими руками. Чугунные контуры также можно крепить к гипсокартонным или деревянным стенам, но для этого используются еще и специальные подставки.
Рис. 3 Установка чугунной батареиДалее происходит подключение радиатора к трубам системы отопления в квартире.
После правильного выполнения всех работ не должно быть протекания на местах стыков. Установить все можно и своими руками, но проверку нужно осуществлять с работниками ЖРЭУ. Для этого нужно перекрыть краны-американки, а соединительный кран оставить открытым. Слесарь должен возобновить подачу воды в обратной трубе. Если все в норме, то можно открывать краны возле радиаторов и перекрыть обводной кран. После того как вода начала набираться, обязательно нужно выпустить воздух через кран Маевского.
Рис. 4 Радиаторы в системеотопленияСледует заполнить все радиаторы в квартире, и только после этого мастер может открывать воду в прямой трубе. Тогда давление восстановится. Для большей теплоотдачи перед установкой батареи системы отопления можно покрыть стену за радиатором теплоотражающим материалом.
Инструменты для монтажа
Для монтажа батарей отопления в квартире потребуются такие инструменты:
- Динамометрические ключи. Они позволят точно соблюдать динамометрический момент, чтобы не было утечек или перетяжки, то есть срыва резьбы.
- Уплотнительная лента, герметик, пакля. С помощью этих материалов делается герметизация резьбовых соединений.
- Шуруповерт.
- Дрель и сверло с победитовым наконечником.
- Строительный уровень и пассатижи.
Установка батареи отопления своими руками возможна, только если мастер имеет навыки и знаком с нормами безопасности. В ином случае нужно обращаться к квалифицированным специалистам. При неправильной установке может прорвать труба подающая теплоноситель, производительность батареи отопления может быть недостаточной для помещения, а также могут быть утечки при плохой герметичности.
При установке системы отопления своими руками также важно придерживаться инструкций производителя радиаторов, так как у разных фирм могут быть разные характеристики.
Статьи по теме:
Экраны для батарей отопленияЗамена батарей отопления в квартиреЭлектрические батареи отопленияkotlomaniya.ru
Установка батарей отопления в квартире: монтаж радиаторов своими руками, как правильно установить и подключить
Для того чтобы в холодное время года в квартире было тепло и комфортно, необходимо качественно выполнить установку батарей. Важным этапом является правильное подключение всех элементов. Нормы и основные правила прописаны в законодательстве, и нелишним будет ознакомиться с ними. Если есть желание и возможность, монтаж можно выполнить самостоятельно.
Особенности и виды отопительных систем
От того, системы отопления какого вида установлены в помещении, зависит, насколько тепло будет в квартире.
Их можно разделить на 3 основных типа согласно схеме подключения:
- однотрубная;
- двухтрубная;
- коллекторная.
Что касается однотрубной системы, в этом случае теплоноситель идет по одной трубе во все батареи, и в итоге возвращается по ней же после того, как остынет. Данный вариант самый простой по установке, и по этой причине используется во всех многоэтажных домах. Однако имеются и минусы, в частности, при переходе в другие радиаторы теплоноситель остывает все сильнее, соответственно, тепла в помещение поступает меньше. Кроме того, нельзя отключить только одну батарею для ремонта, в этом случае придется перекрыть весь стояк.
При двухтрубной системе теплоноситель идет по одной трубе, но отдельно ко всем батареям. В этой ситуации все радиаторы прогреваются равномерно, а остывшая вода уходит по отдельной трубе в котел, где нагревается заново. При необходимости замены стояк отключать не требуется, достаточно перекрыть только одну батарею, что упрощает работу по сравнению с предыдущим вариантом.
Система с использованием коллектора используется преимущественно в коттеджах и является гораздо более сложной. В данном случае к каждому радиатору идут отдельные трубы. Монтаж системы собственными силами невозможен, требуется работа специалистов.
Сами же батареи в зависимости от материала изготовления могут быть:
- биметаллические;
- алюминиевые;
- чугунные;
- стальные.
Биметаллические включают элементы, изготовленные из различных металлов, и часто используются в квартирах. Отличаются хорошей теплоотдачей, просты в установке, однако при этом имеют довольно высокую цену. Рабочее давление – 35 атм.
Алюминиевые батареи также не создают проблем в монтаже и отлично отдают тепло. За счет давления до 18 атм их часто устанавливают в многоэтажных домах. Радиаторы устойчивы к воздействию коррозии, однако их нельзя монтировать с медными трубами, так как основы могут вступить в реакцию, что приведет к разрушению обоих элементов.
Чугунные батареи чаще всего используются в старом жилищном фонде, где немного этажей, так как их давление достигает только 12 атм. В квартирах устанавливают их довольно редко. Радиаторы имеют значительный вес, что создает трудности при установке, кроме того, нагреваются и остывают они в течение длительного времени. Среди достоинств можно отметить их прочность и продолжительный срок службы.
Стальные радиаторы имеют умеренную цену и подходят для многоквартирных домов. Из недостатков потребители отмечают непродолжительный срок эксплуатации – порядка 15-20 лет. А также в данном случае нет возможности наращивать дополнительные секции. Просты в монтаже и могут устанавливаться с любыми трубами.
В зависимости от материала изготовления появляются отличия в процессе установки радиаторов. За счет своей прочности чугунные отопительные элементы более устойчивы к механическим воздействиям, остальные требуют аккуратности в работе с ними. Установка должна проводиться исключительно на стены из кирпича и бетона, если рядом находится стена из гипсокартона, необходима специальная подставка.
В современных моделях необходимо предусмотреть кран Маевского.
Способы подключения
СНиП прописывает основные правила установки батарей отопления. Важной является способность радиатора выдерживать давление. Материал изготовления не должен вступать в реакцию с трубами, которые подводятся к изделию, во избежание коррозийных процессов. Батарея должна быть размещена на 10 сантиметров ниже выступающей части подоконника для высвобождения теплового потока.
Расстояние между полом и нижней частью радиатора должно быть более 10 и менее 15 сантиметров. Это принципиальный вопрос, в противном случае будут нарушены процессы равномерного теплообмена. Все секции должны быть подсоединены ровно и не иметь существенных различий по высоте.
Чтобы теплоотдача проходила наиболее эффективно, важно правильно разместить радиатор отопления. Специалисты рекомендуют располагать его под окнами, чтобы максимально снизить выход тепла через данные участки. В случае когда имеется внешняя холодная стена, на ней рекомендуется разместить дополнительные устройства.
В целом батареи в квартире могут быть расположены несколькими способами:
- боковое расположение;
- нижнее;
- диагональное;
- последовательное.
Наибольшей популярностью пользуется именно боковое расположение батарей. Оно характеризуется высокой теплоотдачей. Труба, по которой идет горячая вода, вводится в верхний патрубок, отвод же происходит из нижнего. В случае с нижним размещением оба патрубка расположены снизу. Схема актуальна, если трубы размещены в полу либо под плинтусом.
Диагональное применяется, когда батарея имеет большое количество секций, 12 и более. Теплоноситель поступает через верхний патрубок, а выходит снизу. Последовательное актуально, когда водопроводная система имеет достаточное давление, чтобы горячая вода проходила по всем батареям.
В случаях, когда необходима установка дополнительного радиатора, для начала следует вывести из системы теплоноситель. После закрепления кронштейнов крепится радиатор, соединения фиксируются специальным ключом. На свободное отверстие нужно установить кран Маевского, все остальные закрыть пробкой. Далее следует прикрепить саму батарею и тщательно выровнять. После этого подводятся остальные элементы и все соединяется в единую систему, которая должна быть абсолютно герметичной.
Правила замены
Бывают случаи, когда радиаторам необходима замена.
Это может произойти в двух ситуациях:
- поломка батареи;
- замена старых радиаторов на новые.
В случае поломки обязательно необходимо оповестить ЖЭК и ДЭЗ. Представители данных организаций обязаны посетить квартиру, провести осмотр и подтвердить, что восстановить старый радиатор невозможно, и требуется его замена.
Может случиться так, что при ремонте либо по другим причинам жильцы приняли решение заменить старые радиаторы отопления на более современные модели. В этом случае собственник должен быть готов пройти согласовательные мероприятия. Без согласия управляющей компании и подтверждающих данный факт документов замену батарей производить нельзя.
В процессе работ должны принимать участие представители вышеуказанной организации, иначе такие действия грозят рядом проблем.
В первую очередь могут измениться параметры отопительной системы всего дома. Кроме того, для того чтобы установить новый радиатор, требуется перекрыть весь стояк, а данное действие могут произвести исключительно сотрудники управляющей компании. Если сделать это самостоятельно, нарушителю может грозить немалый штраф. Но также нужно узнать температурный режим, что прямым образом повлияет на то, сколько тепла будет отдавать устройство, и, соответственно, на благоприятный микроклимат в помещении.
После оформления всех документов можно закупать необходимые элементы и приборы. Далее согласовывается дата установки, в соответствии с которой проводятся работы. Специалисты помогут правильно подключить, настроить и запустить систему отопления.
Подготовительные работы
Перед тем как начинать работы по установке отопительных приборов, нужно уточнить тип разводки, по которому организована система. От этого зависит, какие именно детали и в каком количестве потребуются в процессе монтажа. Следует подготовить место проведения работ, а также необходимые инструменты.
Первое, с чего стоит начать, это перекрытие стояка. Если имеются старые батареи, их требуется отключить, слить всю воду, после чего отсоединить от системы отопления.
При необходимости следует воспользоваться насосом, с помощью которого можно максимально удалить жидкость из радиатора.
Когда теплоноситель удален, следует определить места, на которые будет крепиться отопительный элемент. Далее устанавливаются кронштейны. Их потребуется 2 или 3 для того, чтобы зафиксировать верхнюю часть батареи, а также пара, чтобы удерживать нижнюю. Расположение кронштейнов требуется проверить с применением специального уровня. После этого участок можно считать готовым к работе.
Монтаж
После того как подготовительные работы проведены, можно приступать к непосредственной установке отопительных приборов, которые нужно поставить на кронштейны. Если установка кронштейнов выполнена грамотно, задняя стенка радиатора будет тесно прилегать к опорам и надежно зафиксируется на них. При монтаже самой батареи нужно учитывать, что необходимо выдержать небольшой уклон, который будет составлять около 3 миллиметров в расчете на 1 метр отопительного прибора.
Батареи устанавливаются, к ним подводятся трубы и арматура, и все это тщательно крепится. От того, насколько грамотно проведены работы, будет зависеть, насколько герметичной окажется система. Далее можно открыть стояк и провести заполнение водой. Это позволит проверить, насколько герметичны соединения.
При установке отопительных приборов своими руками необходимо уделить особое внимание монтажу запорно-регулирующих элементов. Обязательной является установка крана Маевского, ведь именно он в дальнейшем будет играть основную роль при спуске воздуха в начале отопительного сезона. Элемент должен располагаться около самой верхней точки.
При работе с однотрубной системой требуется установить байпас, который имеет вентиль, в отличие от двухтрубной, когда соединение происходит только со сгоном, где также есть вентиль. Сгоны прикрепляются к трубам с помощью динамометрических ключей. Подобные ключи не идут в комплекте, при установке радиатора специалистами они приносят с собой данный инструмент. Если же работы проводятся самостоятельно, ключи потребуется купить, так как без них работы выполнить не удастся. Данный элемент обеспечивает надежное затягивание креплений.
Крепежи можно перекрутить либо не докрутить, динамометрический ключ избавляет от подобной ошибки. При слабом соединении в процессе эксплуатации возможно образование протечек, что грозит серьезными проблемами. Когда работы выполнены, стыки следует надежно загерметизировать, для этого можно применить специальный уплотнитель. Если позволяет материал, можно воспользоваться сваркой.
Еще один важный шаг – опрессовка. Для ее проведения также необходимы специальные дорогостоящие инструменты, поэтому целесообразным будет вызвать для этих целей сантехника из управляющей компании.
Пробный запуск системы отопления поможет выявить недоделки и ошибки в работе, чтобы при необходимости сразу же оперативно их устранить.
Как включить радиатор?
Процесс включения рекомендуется доверить специалистам. Для этого можно пригласить слесаря. После перекрытия кранов «американки» открывается соединительный кран и обратная труба. Если течей не обнаружено, открываются краны на самих радиаторах, обводной же, напротив, перекрывается, и вода начинает поступать в систему. Воздух выпускается с помощью крана Маевского.
Когда отопительные системы достаточно прогреются, для восстановления давления открывается прямая труба. На этом испытания заканчиваются, и собственники квартир смогут насладиться долгожданным теплом.
О том, как правильно устновить отопительные батареи своими руками, смотрите в следующем видео.
Как правильно установить радиатор отопления — Мир Окон 🏠
под окном, в нише, на стене
Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.
Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:
- В нише;
- Под окном;
- На стене.
Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».
В этой статье мы расскажем, как правильно установить радиатор отопления под окном, в нише, на стене. Вы узнаете, какие должны быть расстояния до ограждающих конструкций. Расскажем вам, почему необходимо соблюдать допуски и что может произойти если этого не делать.
Виды систем отопления
Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.
Последовательное подключение
Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.
Наглядный пример последовательного подключения радиаторов.
Однотрубная система
В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.
Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.
Двухтрубная система
Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.
Коллекторная (параллельная) система
В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.
Коллекторная или параллельная система отопления
Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.
Правильная установка радиаторов отопления в нише
Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.
- Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
- Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.
Декоративная решеткаУстановка декоративных решеток снижает эффективность работы радиатора. Потеря тепловой мощности может достигать 20%. должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.
Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.
Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.
Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.
Такая декоративная решетка обеспечит хороший доступ воздуха к радиатору и полностью скроет его.
Как правильно установить батарею под окном
Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.
- Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздухОсновная задача радиатора, расположенного под окном — создать тепловую завесу. Он не позволит охлажденному от окна воздуху попасть внутрь помещения. и не даст ему распространиться по квартире.
- Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
- Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.
Важно
Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.
Такой радиатор будет отводить теплый воздух чтобы подоконник не мешал его циркуляции
Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника – 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.
Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.
Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»
Установка радиатора на стене
Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:
- Расстояние до стены не менее 3-5 см.
- Расстояние от пола до радиатора – 5-10 см.
Важно
Перед тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.
Эксперт отвечает на ваши вопросы
Как лучше установить батареи в нишу или на стену?
Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.
Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.
Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?
Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.
Куда ставить батареи если в доме стоят большие окна?
Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.
Как правильно расположить радиаторы отопления в частном доме?
Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.
Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.
Зачем ставят батареи в угол?
Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.
Как правильно установить батареи под пластиковыми окнами?
Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.
Нужно ли ставить радиаторы отопления вровень с краем подоконника?
Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.
Если вы хотите задать свой вопрос – сделайте это в комментариях.
Общие правила установки для всех типов размещения
Доступ воздуха к радиатору не должен быть затруднен, поэтому его нужно размещать там, где не планируется установка мебели.
Радиатор должен быть закреплен строго вертикально без отклонений и перекосовВ случае неправильной установки, возможно возникновение воздушных пробок. Это приведет в полной или частичной остановке циркуляции, а в дальнейшем — обрыву системы. от горизонтали.
Батареи нужно устанавливать только на наружных стенах здания, чтобы отсекать охлажденный воздух.
Стенку за радиатором желательно оклеить металлизированной термоизоляцией. За счет этого батарея будет греть воздух в комнате, а не стену. Металлизированное покрытие будет отражать ИК (инфракрасное) излучение в помещение.
Перед выбором радиатора проведите замеры с учетом всех допусков и зазоров, и только тогда определяйте модель.
Батареи с большим количеством отсекателей воздуха более эффективны.
Если вы хотите установить радиатор отопления своими руками, вам будет полезно посмотреть это видео:
Расположение радиатора отопления | | Mensh.ru
Расположение радиатора отопления имеет большое значение. Обычно радиаторы монтируют под окнами, т.к. в этом случае происходит смешивание тёплого воздуха с холодным непосредственно возле окна.
При таком расположении радиатора отопления нагревается участок стены за ним и происходят заметные потери тепла в окружающую среду. Для снижения теплопотерь можно расположить за нагревательным прибором слой теплоизоляции и алюминиевую фольгу поверх него. Изоляция снизит теплопотери, а фольга отразит лучистое тепло в помещение.
Стена позади радиатора отопления покрыта алюминиевой фольгой (а), оклеена теплоизоляционным материалом, покрытым алюминиевой фольгой (б):
1 — стена; 2 — радиатор; 3 — фольга; 4 — подоконник; 5 — утеплитель
Воздушный промежуток между радиатором отопления и стеной должен составлять не менее 3-4 см. При меньшем воздушном промежутке значительно ухудшится конвекция и снизится эффективность отопления.
При невозможности нанесения на внутреннюю поверхность наружной стены теплоизоляционного материала можно прикрепить к поверхности позади радиатора отопления фольгу, хотя этот вариант и менее эффективен.
Если подоконник выступает над отопительным прибором, то он ухудшит конвективное движение воздуха. В этом случае при нежелании уменьшать ширину подоконника можно устроить в нём щель для свободного движения тёплого воздуха.
Декоративные экраны возле радиатора отопления, их эффективность
Довольно часто, преследуя эстетические соображения, домовладельцы закрывают радиаторы декоративными экранами. Они становятся препятствием для лучистого тепла, поступающего в помещение от радиатора отопления. Эффективность отопления падает, т.к. обогрев идёт лишь за счёт конвекции.
В этой ситуации экран необходимо установить на высоте 10 см над полом, в подоконнике выполнить отверстия или щель.
Неграмотные конструкции декоративных экранов
Конструкции декоративных экранов, показанные на последнем рисунке являются недопустимыми. В первом случае у одной из поверхностей отсутствуют условия для движения воздуха. Во втором случае нагретый воздух скапливается под подоконной доской.
Почему батареи ставят под окном: правильная установка радиатора отопления
В нашей стране установка радиатора отопления под окном считается традиционным и единственно правильным решением, в отличие от некоторых южных европейских стран, где радиаторы могут поместить рядом с входной дверью. Мы привыкли к такому местоположению батарей отопления, но редко кто задумывается, почему все устроено именно так.
Почему батареи ставят у нас под окна и никак иначе
Из учебника по физике мы помним, что теплый воздух легче холодного, поэтому он всегда стремится занять верхнее положение. Эти особенности движения потоков воздуха может объяснить даже школьник. Также нужно учесть, что температура оконного стекла всегда ниже температуры стены.
Получается, что зимой, когда включается центральное отопление, происходит следующий процесс движения воздушных масс в квартире:
- около окна воздух охлаждается и стремится сверху переместиться в нижнюю часть комнаты;
- далее холодный воздух распространяется по полу во всем доме, вытесняя теплый воздух, который аккумулируется вверху под потолком;
- в результате в комнате создается неприятная атмосфера, когда в зоне нахождения людей становится холодно.
Чтобы избежать такого развития ситуации, нужно поставить отопительный радиатор под окном. В этом случае теплый поток воздуха, поднимаясь от нагревателя, будет смешиваться с холодным потоком воздуха от окна. Такое перемешивание позволяет сохранять комфортную температуру воздуха в нижней части жилища, отсекая холодные потоки, спускающиеся от оконного проема.
Теперь понятно, почему радиаторы ставят под окном, а не перемещают их в другие места.
Кроме того, нужно понимать, что радиатор под окном по функции еще и позволяет предотвращать запотевание и замораживание окна. Вспомните, как в частном деревенском доме, в котором основным источником тепла является печь, часто на окнах скапливается изморозь, стекло покрывается узором из инея и не дает проходить солнечному свету в жилище.
В целом, правильное расположение элементов отопления квартиры зависит от климата и материалов, из которых построен дом. В южных районах, где редко бывают морозы ниже 20 градусов и относительно сухой воздух, при остеклении помещения качественными стеклопакетами, батареи можно расположить в любом месте, при этом окна останутся чистыми без наледи, а в квартире будет комфортная температура.
Как правильно расположить батарею
В большинстве районов нашей страны батареи отопления нужно обязательно ставить по стандартной схеме под окном, при этом необходимо придерживаться определенных правил, чтобы получать максимальный эффект от расположения отопительного прибора.
Итак, как правильно повесить батарею отопления под окном? Существует несколько вариантов монтажа батарей с учетом особенностей планировки дома:
- Установка в нише. В домах, построенных по старым проектам середины 20 века, предусмотрены специальные ниши под окнами, в которые можно установить радиатор. Такой вариант использовался, чтобы вешать массивные чугунные изделия, и для современных обогревателей он не совсем подходит, но если других способов монтажа не существует, то используют готовую нишу. При этом нужно учесть следующие нормы: от боковых стенок и задней стенки ниши необходимо оставить зазор не менее 50 мм; зазор от пола до нижней части радиатора и от верхней части радиатора до подоконника должен составлять не менее 100 мм. Зашивку ниши лучше всего осуществлять панелью с диагональными планками.
- Стандартное размещение под окном. В современных домах ниши под батареи отопления уже не устраивают, поэтому установка производится на обычную стену под окном. В этом случае важно фиксировать радиатор точно по центру установленного окна – таким образом, теплый воздух будет эффективней отсекать холодные потоки, идущие от окна в зимний период. Минимальное расстояние установки отопительного прибора от пола – 50-100 мм. Если батарею поднять выше возникнут потери тепла, если опустить ниже будет затруднен процесс уборки квартиры. От основания необходимо отступать не менее 50 мм, чтобы радиатор выполнял свою функцию, а не прогревал только стену.
- Размещение батарей в доме с панорамными окнами. Окна, занимающие всю стену до пола, также необходимо отсекать тепловым экраном от остального помещения. В этом случае батареи устанавливают непосредственно перед окнами, при этом нужно рассчитывать потребность в количестве радиаторов исходя из нормы – 1 радиатор не 2 погонных метра остекления.
- Угловое размещение радиатора. В частных домах часто не достаточно установки отопления только под окнами. Особенно сильные теплопотери возникают в углах рубленых домов. Для устранения этой проблемы рекомендуется устанавливать небольшие радиаторы на 3-4 секции в месте схождения двух наружных стен.
При установке радиаторов нужно учитывать общие нормы для всех типов помещений:
- радиаторы устанавливают в местах свободных от мебели, чтобы не затруднять циркуляцию теплого воздуха;
- при монтаже нельзя допускать отклонений по вертикали – радиатор должен быть закреплен строго под углом 90 градусов к полу;
- отопительными приборами оснащают только наружные стены;
- для усиления теплоотдачи рекомендуется устанавливать отражающий экран за радиатором на стене;
- при подборе конкретной модели радиатора нужно учитывать габариты места крепления и нормативы по зазорам;
- чем больше число отсекателей на приборе, тем он эффективней.
Когда требуется установка радиаторов отопления не под окном
На чтение 2 мин.
Не секрет, что для обеспечения должного уюта и комфорта в доме в нем должна функционировать система отопления. При этом ее эффективность зачастую зависит не только от мощности радиаторов, но и от места их дислокации.
При грамотной установке отопительных приборов можно значительно сэкономить бюджет. Ведь для тщательного обогрева помещений потребуется гораздо меньше времени и энергии.
Чаще всего радиаторы отопления устанавливаются под окном. Однако в некоторых случаях целесообразнее монтировать их в другом месте помещения.
Варианты установки радиаторов отопления
Батареи в доме или квартире можно монтировать:
- Под подоконником;
- В специальной нише;
- На поверхности стены.
Важно понимать, что каждый из вариантов установки радиаторов имеет свои ограничения и правила, которым нужно следовать. Самым распространенным вариантом является установка батареи под окном. В данном случае обеспечивается необходимая конвекция воздуха и теплый воздух равномерно распределяется по помещению. При этом рекомендуется отдать предпочтение радиаторам со встроенными отсекателями воздуха, позволяющими отводить тепло от подоконника, который может препятствовать его распространению.
В каких случаях радиаторы не нужно устанавливать под окном?
Если внешние стены многоквартирного дома или коттеджа плохо утеплены, не рекомендуется устанавливать радиаторы отопления под подоконниками. Все потому, что большую часть своей энергии они будут отдавать на прогрев холодной стены и в помещении может быть холодно и не комфортно.
В таком случае рекомендуется монтировать отопительное оборудование на другую стену в помещении. При этом важно убедиться в том, что она выдержит вес конструкции.
В некоторых случаях может понадобиться установить батарею в углу комнаты. Такой вариант целесообразен в случае, если в нем сходятся две внешние стены, создающие большой участок, служащий в качестве выхода тепла из помещения. Потери тепла можно компенсировать установкой радиатора в угол.
В любом случае стоит помнить о важности соблюдения всех требований к установке. Каждый радиатор отопления должен монтироваться на ровной поверхности стены без перекосов. Чтобы уменьшить теплопотери, можно воспользоваться металлизированной пленкой, наклеить которую стоит с задней стороны батареи. Такая термоизоляция будет отражать теплый воздух, и возвращать его в помещение.
Советы по размещению радиатора отопления и выбору его размера
От правильного выбора радиатора и его грамотного размещения в жилье зависит эффективность отопления зимой. При выборе надо опираться на некоторые правила и принципы, которые мы рассмотрим в данной статье.
Выбором места под размещение радиатора отопления в жилье занимается специалист-тепловик, если мы говорим о квартире. Он рассчитает необходимую мощность, которую должен обеспечить отопительный прибор, и подберёт оптимальное место под его размещение. Чаще всего в квартирах отопительные приборы размещают под окнами, что является самым правильным решением, далее мы объясним, почему. В загородном доме также желательно придерживаться именного такого же размещения батарей под окнами.
Почему радиаторы нужно размещать под окном у подоконника? Причина проста для тех, кто владеет физикой на уровне школьного курса. В жилье нужно обогревать самое холодное место, а таковым является именно окно. Какие бы толстые и теплоизолирующие стеклопакеты не были установлены, всё равно окно будет холоднее стены, т.к. сопротивление теплопередачи у стеклопакета будет минимум в два раза больше. Батареи прогревают холодный и плотный воздух у окна, он становится легче и поднимается наверх и так до тех пор, пока не будет прогрето всё помещение в результате конвективного движения тёплых масс воздуха.
Если радиатор поставить не под окном, то холодный воздух будет дольше прогреваться. Если рядом расположена кровать, диван или журнальный столик, то посетителям будет некомфортно, т. к. холодный воздух будет скапливаться внизу. Холодный воздух должен прогреваться и подниматься вверх, что достигается только размещением радиатора у окна. Такое размещение радиаторов также предотвратит запотевание окон, т.к. будет высушивать и нагревать воздух у окна.
Иногда при большой площади остекления, например при установке французских окон, радиатор отопления перед ними будет смотреться нелепо. В таком случае чтобы сохранить эстетическую красоту окон и интерьера, используйте вместо обычного радиатора водяной конвектор, замаскированный в пол. Обогрев помещения он обеспечит ничуть не хуже обычной батареи.
На первом месте стоит размещение радиатора у окна. Но для большой комнаты одной батареи может быть недостаточно, и устанавливается ещё одна в дополнение к уже имеющейся под окном. Это особенно актуально для угловых квартир либо жеесли одна из комнат имеет две смежные внешние стены. В таком случае ещё один радиатор устанавливают в холодном углу.
При размещении отопительных радиаторов следует обратить внимание ещё на несколько основных принципов.
• Частая ошибка при монтаже батарей — их размещение под широким подоконником, который будет перекрывать конвективным воздушным массам путь наверх. Если с подоконником ничего не сделать, а батарею всё-таки нужно здесь поместить, то проделайте в подоконнике вентиляционную щель, чтобы отопительный прибор мог нормально нагревать холодный воздух у окна.
Установленный на батарею декоративный экран должен содержать достаточное число вентиляционных ячеек, чтобы радиатор работал эффективно.
• Если балкон совмещён с комнатой и при этом был снесён подоконник, то установить батарею будет некуда. Переносить её на балкон запрещено правилами. Поэтому останется только установить радиатор на соседнюю стену, а балкон оборудовать электрическими конвекторами для прогрева
• Если вы планируете обустроить у подоконника кухонную столешницу или установить рядом раковину, позаботьтесь, чтобы не был перекрыт радиатор отопления. Сделайте вентиляционный зазор на подоконнике и впоследствии оформите его как заблагорассудится.
• Не накрывайте плотными шторами радиатор отопления, чтобы не препятствовать движению тепловых масс. Шторы можно поднять и занавесить, чтобы радиатор оставался открытым.
Тепловая мощность радиатора, или, другими словами, его размер должен быть ненамного меньше подоконника, чтобы обеспечивался хороший прогрев помещения. Считается, что оптимальная мощность радиатора отопления выбирается исходя из того факта, что 1 КВт полезной мощности приходится на 10 кв. м жилья. Большая мощность на 10 кв. м может потребоваться в тех случаях, если в помещении больше одного окна, радиаторы скрыты экраном или окна квартиры смотрят на северную сторону. Иногда лучше перестраховаться и поставить более габаритный, а значит, и более мощный радиатор, чтобы был запас по тепловой мощности.
Выбирайте радиатор отопления с умом, принимая во внимание такие факторы, как площадь комнаты, количество окон, угловая это квартира или нет и др. Старайтесь не накрывать батарею плотными шторами, не устанавливайте экран с малыми зазорами, не ставьте рядом мебель и другие габаритные предметы, которые могут препятствовать конвективному теплообмену, т.е. выполнению батареей своей основной функции.
Купить радиаторы отопления
Правила установки радиаторов отопления, СНиП, монтаж и размещение
Система отопления должна присутствовать в каждом доме. При этом крайне важно, чтоб на каждом этапе ее установки четко соблюдались все правила установки радиаторов отопления – нарушения любого из них может повлечь серьезные нарушения в работе системы и даже привести к повреждению оборудования.
Установка радиатора управления
Возможные схемы подключения радиаторов
Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:
- боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
- диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
- нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.
Варианты подключения радиаторов отопления
Инструкция по установке радиаторов отопления
Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.
Рекомендуем к прочтению:
Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.
И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.
Схема установки радиатора отопления
Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:
- согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
- столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
- если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.
Установка радиаторов отопления у стены
Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.
Рекомендуем к прочтению:
Порядок монтажа радиатора отопления
Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:
- Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
- Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
- Устанавливаются необходимые переходники, кран Маевского, заглушки;
- Теперь можно начинать установку непосредственно самого радиатора;
- Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
- Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
- После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.
Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.
Наилучшее расположение радиаторов отопления в частном доме
Проектированием отопления в частном доме должен заниматься профессионал: мало просто подобрать котел, который бы соответствовал площади дома, важно правильно расположить радиаторы отопления, выбрать оптимальную схему подключения.
Непросвещенному человеку кажется, что с батареями все просто. Действительно, если площадь вашего дома едва превышает 30 квадратных метров, достаточно провести одну трубу по периметру — и этого вполне хватит на отопление. Однако если у вас около или больше 100 квадратных метров и несколько комнат, не все из которых вы используете, придется подумать прежде, чем составлять схему подключения.
Однотрубная и двухтрубная система — что лучше?
Существует два типа системы — однотрубная и двухтрубная.
При однотрубной системе теплоноситель проходит через все радиаторы и возвращается к котлу отопления. Вода или пар движется по кругу, постепенно остывая. Это удобно и экономично, но о комфорте придется забыть. Особенно в большом доме.
Во-первых, двигаясь по кругу, теплоноситель остывает. В результате в одних комнатах будет слишком жарко, в других слишком холодно.
Во-вторых, в такой системе невозможно отсоединить один радиатор. Это приводит к повышенному расходу топлива, если вы пользуетесь лишь одной-двумя комнатами, и к необходимость отключать сам котел при ремонте одного радиатора или участка трубы.
Двухтрубная система дороже и сложнее, но в ней теплоноситель не остывает, и комфортная температура сохраняется во всех комнатах. Если вам нужно отключить отопление в одной из комнат, вы сделаете это без проблем.
Вывод прост: если у вас маленький дом (30-60 квадратов), однотрубной системы будет достаточно. В больших домах лучше использовать двухтрубную.
Где устанавливать радиаторы отопления?
Особенности расположения радиаторов в частном доме практически не отличаются от особенностей в доме многоквартирном:
- Радиаторы устанавливают у несущих, внешних стен дома. Ставить их у межкомнатных перегородок бессмысленно.
- Радиаторы чаще всего ставят под окнами. Так теплый воздух может циркулировать по комнате, а холод, который исходит от окна, компенсируется.
- Самым эффективным способом подключения в частном доме считается диагональное. Теплоноситель поступает в радиатор с одной стороны, сверху, а выходит — снизу и с другой стороны. Так батарея нагревается полностью.
После выбора типа системы, мест установки и способа подключения вам останется рассчитать производительность системы отопления и выбрать сами радиаторы — от их типа и размера зависит многое.
См. так же:
Где разместить радиатор в комнате
Выбор места для установки радиаторов в доме может быть трудным решением. Необходимо учитывать множество факторов, включая расположение окон, эстетику и тепловую мощность. Вот почему мы создали это удобное руководство, чтобы показать вам лучшее место для ваших радиаторов.
Почему радиаторы под окнами?
В прошлом окна были плохо изолированы, поэтому установка радиатора под окном помогала противодействовать проникновению холодного воздуха внутрь через них.В современных домах радиаторы часто по-прежнему ставят под окнами, так как это место, где нельзя разместить мебель, иначе оно будет пустым.
Вам все еще нужно разместить радиатор под окном?
Если вы живете в старом доме с отдельными застекленными окнами, лучше всего разместить радиатор под окном. Это связано с тем, что тепло, исходящее от радиатора, смешивается с холодным воздухом, поступающим через окно. Затем этот холодный воздух помогает теплу от радиатора перемещаться по комнате, сохраняя в комнате теплее, чем если бы радиатор был установлен в другом месте.
В основном это справедливо только для старых окон, пропускающих много холодного воздуха. Эта система отопления также неэффективна, и, если у вас нет каких-либо правил планирования, запрещающих замену окон, мы рекомендуем установить новые окна с лучшей изоляцией.
Размещение радиатора в самой холодной зоне
Традиционное место для установки радиатора — самая холодная часть комнаты. Будь то под окном или у стены.Это происходит из-за теплопроводности: входящий холодный воздух вызывает более эффективную теплопроводность и выталкивает горячий воздух из радиатора в середину комнаты. Однако времена изменились, и конструкция изоляции стремительно улучшилась, поэтому во многих домах нет особых «холодных точек».
Положение труб
Во многих старых домах трубопроводы для радиаторов будут находиться под окнами, так как именно здесь радиатор должен был ставить раньше.Несмотря на то, что изоляция улучшилась, многие люди считают, что перемещать трубопроводы слишком сложно или дорого, поэтому просто держите радиатор в одном и том же месте. Несмотря на это, переместить радиатор в другую часть комнаты с помощью сантехника может не составит труда.
Где разместить радиатор?
Несмотря на улучшение изоляции, многие люди по-прежнему предпочитают устанавливать радиатор под окном. Это решение, которое часто зависит от доступного пространства.
Место под радиатором традиционно является местом, где нельзя разместить мебель, поэтому часто имеет смысл заполнить это пространство радиатором.
Однако теперь доступен огромный выбор различных типов радиаторов, которые могут помочь вам использовать имеющееся у вас пространство. Если у вас мало горизонтального пространства, выберите вертикальный радиатор, который максимизирует все доступное пространство от пола до стены при меньшей занимаемой площади. У нас также есть большой ассортимент тонких радиаторов, которые обеспечивают отличную теплоотдачу при меньшем размере.
Радиаторы
также доступны в двух- и однопанельных вариантах. Двухпанельный радиатор позволит добиться большей теплоотдачи при той же занимаемой площади.
Прочие соображения:
Установка дивана перед радиатором
Ставить диван перед батареей отопления не рекомендуется. Диван поглотит много тепла от радиатора и может помешать правильной циркуляции тепла по комнате.В результате, если перед радиатором стоит диван, он будет менее эффективным, и вам придется увеличить обогрев, чтобы достичь комфортной температуры.
Гардины в полную длину
Подобно размещению мебели перед радиатором, занавески во всю длину могут препятствовать распространению тепла от радиатора по комнате. Если вы открываете шторы и чувствуете теплый карман, скорее всего, вы столкнулись с этой проблемой.
Шторы могут быть опасны, если у вас конвекторный радиатор, отводящий тепло сверху.Эта конструкция больше всего пострадает от штор и может представлять опасность возгорания.
Свобода отопления
Большинство из нас больше не скованы ограничениями, связанными с плохой изоляцией и одинарным остеклением. Даже если да, мы можем выбрать, где разместить радиаторы.
Рассмотрите каждую комнату в индивидуальной палитре, затем выберите радиаторы и их расположение, которые наилучшим образом соответствуют вашему идеальному образу.
Рассматривайте старую систему трубопроводов как вызов, который нужно изменить, а не как ограничение для вашего творчества.Когда вы избавитесь от устаревших старых традиций, дизайн интерьера станет намного веселее!
Итак, теперь вы знаете, где разместить радиаторы, ознакомьтесь с нашим обширным ассортиментом и приступайте к проектированию!
Почему радиатор так часто ставят под окно?
Почему радиаторов размещают под окнами в большинстве домов, а не, например, на другой стороне комнаты? Хороший вопрос! Читайте дальше, чтобы узнать ответ . ..
Радиатор под окном: почему?
Раньше расположение радиатора определялось изоляцией — или ее отсутствием. Окна традиционно являются наихудшими изоляционными поверхностями в строительной оболочке. Хотя кирпичная стена по-прежнему обеспечивает некоторую защиту даже без изоляционного слоя, изоляционная ценность одинарного остекления незначительна. Это означает, что вы обязательно почувствуете холодный наружный воздух возле единственного застекленного окна. Холодное стекло не только снижает температуру в помещении, но и ужасно неприятно для вашего тела.
В двадцатом веке, чтобы избавиться от ощущения холода и сохранить комфортное тепло в комнате, радиаторы всегда размещали под окном.Поднимающееся тепло радиатора образует своего рода завесу с горячим воздухом , которая защищает вас от холодного воздуха.
Это все еще имеет смысл?
Есть ли смысл в этой практике? Это зависит от вашего дома:
- В старых и плохо утепленных домах радиатор под окном еще необходим для борьбы с проникающим холодом. Однако это энергоемкое решение. Лучше утеплить дом и установить двойное (или тройное) остекление.
- В хорошо изолированных домах — то есть во всех домах, построенных за последние двадцать лет — вы можете разместить радиаторы где угодно. Благодаря изоляционному остеклению вам больше не нужно создавать завесу из горячего воздуха. Радиатор столь же эффективен на другой стороне комнаты. Вот почему все больше и больше людей отдают предпочтение месту своих радиаторов из других практических и эстетических соображений .
Где поставить радиатор?
Поскольку вам больше не нужно специально размещать радиатор под окном, вы можете подумать о том, где вы хотите его поставить.Вот пара советов:
- Установите радиаторы, желательно на расстоянии 3–4 см от стены и не менее 10–15 см от пола.
- не только практичны, они также служат эстетической цели . Подумайте, где ваши радиаторы производят наилучшее впечатление. В одних местах радиаторы привлекают все внимание, в других — вписываются в окружающую среду. Убедитесь, что выбранный вами радиатор подходит для того места, которое вы хотите его установить.
Радиаторы
Почему радиаторы ставят под окнами?
Один вопрос, который часто задают при размещении радиаторов: почему радиаторы устанавливаются под окнами и можно ли разместить радиаторы в других частях комнаты.
В прошлом радиаторы часто располагали под окном в комнате, потому что это самая холодная зона в комнате. Исторически старые окна были одинарными, и окна этого типа пропускали в комнату много холодного воздуха.Это одна из причин, по которой радиатор был установлен в этом месте, поскольку он помогал бы противодействовать холодному воздуху и сквознякам.
В комнате с одинарным остеклением радиатор более эффективно размещать под окном из-за теплопроводности. В традиционных радиаторах большая часть тепла, исходящего от радиатора, излучается в виде горячего воздуха через верхнюю часть радиатора. Он взаимодействует с холодным воздухом из окна, и этот холодный воздух затем помогает выталкивать горячий воздух из радиатора в комнату.Это, в свою очередь, сохраняет в комнате теплее, чем было бы, если бы радиатор находился в другом месте. В доме с установленными одинарными стеклопакетами это по-прежнему лучшее место для размещения радиатора, поскольку одинарное остекление не очень эффективно.
Сегодня во многих домах, особенно в новостройках, будут окна с двойным или даже тройным остеклением, что делает эти окна исключительно эффективными. Поскольку эти окна не пропускают столько тепла и не пропускают в дом меньше холодного воздуха, есть большая гибкость в размещении радиатора в комнате.
Однако, несмотря на то, что современное остекление помогает размещению радиатора более гибко, многие люди по-прежнему предпочитают ставить радиатор под окно просто потому, что это пространство в доме, где нечасто размещают мебель, так что это отличный вариант. пятно для радиатора. Одна из причин этого заключается в том, что эффективность радиатора значительно снижается, если он заблокирован мебелью. Именно поэтому ни в коем случае не рекомендуется ставить диваны и крупные предметы прямо перед радиатором.В таких ситуациях, когда мебель блокирует радиатор, от тепла будет больше пользы объект, а не сама комната.
Для тех, кто хочет большего контроля над дизайном своего интерьера, здесь, в Mr Central Heating, есть много гибких вариантов, доступных для домов с современными окнами. В дополнение к размещению, радиаторы сегодня бывают самых разных размеров и форм, и эти стили радиаторов можно использовать более творчески в домашних условиях.Попробуйте, например, нашу линейку компактных радиаторов.
Традиционно горизонтальный радиатор был преобладающим в доме просто потому, что его форма и дизайн аккуратно помещались под окном. Сейчас доступно множество вертикальных радиаторов и радиаторов альтернативной формы, которые можно разместить в самых разных местах. В дополнение к этому, современные радиаторы не обязательно должны быть однообразными, функциональными устройствами, выделяющимися по всем неправильным причинам. Сегодня радиаторы бывают самых разных дизайнов и цветов, и некоторые из них могут даже использоваться как центральный элемент в комнате, а не то, что следует игнорировать.
Посмотреть полный ассортимент радиаторов можно здесь
Почему радиаторы обычно устанавливают под окном?
Узнайте в этой статье, почему радиаторы обычно располагаются под окном?
В системах центрального отопления используется принцип тепловой конвекции. Вода нагревается центральным отопителем, а затем передается в радиаторы с помощью насосов. Таким образом, в трубах системы отопления возникает так называемая принудительная конвекция.
Рис.: Передача тепла на примере системы центрального отопления
Не только в трубах, но и внутри обогреваемого помещения, тепловая конвекция образуется вокруг радиатора из-за нагретого воздуха.Однако это так называемая свободная конвекция, которая возникает из-за разницы в плотности теплого и холодного воздуха. Характерной чертой этой свободной конвекции является причина того, что радиаторы в идеале всегда устанавливать под окном, а не над ним. Почему?
Анимация: Конвекционный ток для радиаторов, расположенных под окном
Относительно прохладный воздух у пола нагревается радиатором. Воздух расширяется из-за теплового расширения. Плотность нагретого воздуха при этом уменьшается, то есть он становится, так сказать, на легче, на и, следовательно, поднимается вверх.В то же время более тяжелый холодный воздух, выходящий из окна, опускается на дно. Опускающийся холодный воздух смешивается с поднимающимся нагретым воздухом. Это предотвращает попадание холодного воздуха у окна прямо в комнату.
Рис.: Конвекционный ток для радиаторов, размещенных под окном
Это, в конечном счете, причина, по которой радиаторы обычно устанавливаются под окнами! Во всем помещении возникает конвекционное течение, которое обеспечивает приятное тепло.
Анимация: Конвекционный ток для радиаторов, установленных напротив окна.
Если радиатор будет установлен не под окном, а, например, на противоположной стене, холодный воздух из окна сразу опускается на пол. Из-за конвекционного потока радиатора холодный воздух будет проходить через комнату на полу. Это приведет к созданию прохладного климата в помещении.
Рисунок: Конвекционный ток для радиаторов, установленных напротив окна
СПЕКУЛЯТИВНАЯ НАУКА Почему радиаторы центрального отопления неизменно ставят под окнами.Неужто тепло уйдет через стекло?
Добавьте свой ответ |
Как отапливать под окнами
Есть три причины, по которым радиаторы и окна так хорошо работают вместе.
1. Наружные стены и окна обычно являются самой холодной частью комнаты.
Холодный воздух плотный и опускается на пол, в то время как горячий воздух более плавучий, поэтому размещение радиатора под окном означает, что поднимающийся горячий воздух встречает падающий холодный воздух, когда он входит в комнату, что напрямую компенсирует холодный нисходящий поток.
Если вы выберете окна с самыми высокими характеристиками, которые сейчас представлены на рынке, вы можете даже обнаружить, что они лучше изолируют, чем стена, тем не менее, размещение радиаторов под окнами по-прежнему является лучшим способом противодействовать холодной зоне вокруг помещения. внешняя стена.
2. Центральное отопление нагревает комнату конвекционным потоком — цикл, когда горячий воздух поднимается к потолку, затем охлаждается и опускается на пол.
Размещение радиаторов на внутренней стене напротив окна фактически ускоряет цикл, втягивая холодный воздух через пол и увеличивая тягу вниз.Поэтому для наиболее сбалансированного распределения тепла мы рекомендуем размещать радиаторы на внешних стенах, в идеале — под окнами. Если в комнате требуется больше тепла, вы можете установить дополнительные радиаторы на других стенах.
3. W indows также являются идеальным местом для «обрамления» радиатора и превращения его в особенность.
Обилие естественного света также подчеркнет выбранную вами отделку и блестящие аксессуары. Поскольку наши радиаторы изготавливаются по индивидуальному заказу, вы можете выбрать их размер, чтобы они идеально соответствовали симметрии оконной рамы и любых декоративных элементов, таких как молдинги или панели.
См. Наше удобное руководство по измерению радиаторов в окнах ниже.
Измерение радиаторов в Windows: руководство по правильной установке
Измерение высоты: зазор 100 мм (4 дюйма) выглядит правильно
Стремитесь к тому, чтобы расстояние между верхней частью радиатора и нижней частью подоконника составляло не менее 100 мм (4 дюйма). Чем больше, тем лучше. Меньше этого значения, и радиатор начинает выглядеть немного тесным. Если вам нужно дополнительное тепло, подумайте об использовании более глубокая модель радиатора (больше колонн) или установка еще одной в другом месте комнаты.
Согласуйте ширину радиатора с шириной окна
Помимо того, что он хорошо выглядит, есть и настоящая техническая причина: если радиатор меньше ширины окна, он не сможет адекватно противодействовать холодному нисходящему потоку.
Оставьте 90 мм (3 — ½ дюйма) с каждой стороны радиатора для клапанов и работайте оттуда вниз. Например, если радиатор имеет длину 1200 мм / 4 фута, общее пространство, которое он будет занимать, от внешнего края одного клапана до внешний край другого, составляет около 1380 мм / 55 дюймов.
Радиаторы
лучше всего смотрятся под окнами, если вся вещь находится в пределах ширины оконной рамы. Таким образом, в приведенном выше примере ширина 1380 мм (55 дюймов) хорошо впишется в оконную раму шириной около 1350-1500 мм (4 ½ — 5 футов).
Примечание по однотрубным паровым радиаторам
При использовании только одного клапана принцип тот же, но размеры другие. Держите радиатор по центру окна, оставив 125 мм (5 дюймов) с каждой стороны. Обязательно исследуйте положение существующих трубопроводов, прежде чем переходить к перемещению однотрубного парового радиатора — это не всегда простая работа.
Измерение радиатора в квадратной нише или нише
Если радиатор будет находиться в нише с квадратными стенками, важно учитывать клапаны. Если это квадратный эркер с окнами, то ширина радиатора должна примерно соответствовать ширине окна.
Допуск для клапанов
Оставьте около 100 мм (4 дюймов) с каждой стороны радиатора для клапанов. На схеме ниже это то, что мы называем 2X. Если ниша имеет ширину 1200 мм (4 фута), максимальный размер радиатора будет 1000 мм (39 дюймов) ).
Расстояние от трубы до стены составляет 50 мм (2 дюйма)
X — расстояние от готового края ниши до центра трубы — должно быть не менее 50 мм (2 дюйма), чтобы оставалось место для ручного поворота / регулировки клапана.
Для паровых радиаторов (одно- и двухтрубных) мы рекомендуем оставить не менее 5 дюймов с каждой стороны, чтобы можно было использовать более крупные клапаны, и — для однотрубных паровых радиаторов — чтобы воздуховыпускное отверстие находилось на разумном расстоянии от стены.
Измерение одиночного радиатора в угловом эркере
Классический вид — простой и эффективный.Чтобы сделать это правильно, убедитесь, что клапаны не выходят за углы отсека.
Не становись слишком большим
Пунктирные линии выше представляют собой внешнюю границу того места, где должны находиться клапаны, чтобы радиатор выглядел правильно пропорционально в отсеке. Оставьте около 100 мм (4 дюймов) с каждой стороны радиатора для клапанов. Если расстояние между пунктирными линиями выше составляет 1400 мм (55 дюймов), длина радиатора должна быть не более 1200 мм (47 дюймов), но также — в идеале — тоже не намного меньше этого.
Измерение нескольких радиаторов в угловом эркере
Многое происходит с несколькими радиаторами в отсеке, особенно когда в смесь добавляются занавески длиной до пола, так что дайте каждому из них немного передышки.
Обеспечьте передышку
Хорошее практическое правило — держать радиатор целиком (включая клапаны) в пределах ширины оконного проема. Оставьте 100 мм (4 дюйма) с каждой стороны радиатора для клапанов — таким образом, радиатор длиной 1000 мм (39 дюймов) становится длиной 1200 мм (47 дюймов), включая клапаны.
Если это не сработает по какой-либо причине, попробуйте использовать приведенную выше диаграмму в качестве руководства. Оставьте примерно 150 мм (6 дюймов) от пунктирной линии — внешнего края клапана — до угла пролета. В этом зазоре могут упасть занавески в пол.
Для более острых углов — например, в треугольном отсеке — этот зазор может быть больше.
Измерение радиаторов на изогнутых стенах или эркерных окнах
Изогнутые радиаторы
Florence — идеальный способ обогреть самое сложное пространство — радиальную стену.
Аккорды и выпуклости
Измерить изогнутый радиатор довольно просто, но важно, чтобы измерения были точными.
Измерьте ширину ниши с помощью линейки, например деревянной доски. Это называется аккордом.
Не снимая пояса, измерьте расстояние от середины пояса до поверхности стены в задней части пролета. Это называется развалом. Используйте квадрат, чтобы убедиться, что измерение перпендикулярно.
Чтобы рассчитать радиус радиатора, мы добавляем зазор 45 мм между стеной и задней частью радиатора.Существуют некоторые ограничения на доступные размеры изогнутого радиатора — радиус не должен быть слишком узким — но свяжитесь с нами, и мы сможем поговорить об этом подробнее.
Полное руководство по установке радиатора
Вы покупаете новый радиатор? Что ж, то, где вы разместите свой новый радиатор, имеет решающее значение. Если вы разместите его в неправильном месте, вы получите неэффективную систему отопления, которая в конечном итоге будет вам дорого стоить.
Хотите знать тонкости размещения радиатора? В этой статье мы расскажем, что можно и чего нельзя делать при размещении радиатора, чтобы вы могли максимально использовать его.
Что нужно знать о размещении радиатора
Не знаете, в какой комнате поставить радиатор? Вот несколько общих советов по работе с радиаторами и предостережения, которые помогут вам принять наиболее осознанное решение.
Поместите радиатор под окно
Ваш дом подвержен сквознякам? Если это так, вы можете разместить радиатор под окном. Это поможет избежать сквозняков, проникающих через окно, и обеспечит равномерное распределение тепла по комнате.
Такое размещение особенно эффективно, если вы живете в доме с одинарными стеклопакетами, которые более подвержены сквознякам. Если у вас дом с лучшей изоляцией и стеклопакетами, такое размещение может не понадобиться.
Установите радиатор на стене, обращенной на север
Знаете ли вы, что стены, выходящие на север, обычно холоднее, потому что на них меньше солнечного света? По этой причине вы можете разместить радиатор внутри такой стены.Это предотвратит распространение холодного воздуха по комнате и будет более эффективным, чем стена, выходящая на восток, которая уже нагрета от солнца.
Держите радиатор подальше от мебели
Если вам не нравится внешний вид радиаторов, у вас может возникнуть соблазн спрятать его за предметом мебели, например диваном. Это только помешает радиатору распространять тепло и работать на полную мощность. Это также может привести к тому, что термостат вашей комнаты будет думать, что в комнате правильная температура, что приведет к его отключению, что в конечном итоге неэффективно.
Также не следует размещать радиатор за радиаторным шкафом. Это может показаться эффективным, но в конечном итоге блокирует много тепла, из-за чего вы будете тратить больше денег за меньшее количество тепла.
Сегодня существует множество элегантных и современных вариантов радиаторов, поэтому, если вам не нравится вариант, который вы ищете, продолжайте изучать, пока не найдете стиль, который подходит для вашего помещения.
Держите радиатор подальше от занавесок
Еще одна важная вещь, которую следует избегать, — это ставить радиатор рядом с занавесками.Если вы сделаете это, вы в конечном итоге вытолкнетесь из окна, а не в комнату, и потеряете мощность радиатора.
Вы рискуете столкнуться с проблемами безопасности, если в радиаторе произойдет короткое замыкание рядом с занавесками.
Двухтрубный паровой радиатор— Руководство по установке
Компоненты
Знай свою систему
Прежде чем пытаться заменить двухтрубный паровой радиатор, убедитесь, что там уже есть. Мы настоятельно рекомендуем обратиться к профессиональному опытному паровому инженеру. Вот некоторые из них, которых мы знаем лично, и вот отличная база данных экспертов по пару по всей Америке.
Несколько вещей для проверки:
- Ваша двухтрубная система действительно двухтрубная или это двухтрубная система вентиляции?
- Есть ли у вас безобидно выглядящие колена на обратной стороне радиаторов и клапаны с логотипом Richardson на впуске? Подумайте дважды, прежде чем убирать эти локти!
- Живете в большом многоквартирном доме? Уточните у суперкомпьютера, есть ли в системе вакуумный насос.
Наш лучший совет — нанять опытного специалиста по пароварке — это не тот набор навыков, который дает генеральный сантехнический подрядчик.
Размер трубы
Мы поставляем двухтрубные паровые радиаторы с втулками ½ «или ¾». Сообщите нам при заказе, какой размер вы будете использовать.
Подготовка площадки
Следите за тем, чтобы поверхность пола была в хорошем состоянии. Не устанавливайте чугунный радиатор на ненадежный пол.
Вероятно, внутри радиатора осталась вода, оставшаяся после производственного процесса.Это испачкает пол, поэтому обязательно защитите место, в котором вы работаете.
Чугунные радиаторы очень тяжелые. Всегда защищайте пол от царапин.
Перед установкой радиатора необходимо знать материал стен и измерить стойкость стен — это значительно упростит установку. Более подробную информацию см. В нашем руководстве по установке настенных опор.
Участок
При установке клапанов BOE (см. Ниже) важно установить радиатор с шагом не менее 1 / 16 дюймов на каждые восемь секций радиатора.
При установке с подачей вверху радиатор следует устанавливать ровно.
Впуск вверху: не требует шагаВпуск внизу: требует шага к выпускной стороне
Установка клапана
Используйте разводной ключ на клапане или защитите поверхность тряпкой. Никогда не используйте трубный ключ непосредственно на готовой поверхности клапана — это может повредить декоративную отделку.
Используйте гаечный ключ, чтобы вставить втулку. Нанесите на патрубки герметик, например, тефлоновую ленту.На соединении между клапаном и хвостовой гайкой ничего не требуется — уплотнение обеспечивает уплотнение из EPDM.
Не подключайте клапан, пока не будет установлена стена (если используется).
Вакуумный выключатель
В стандартную комплектацию всех паровых радиаторов входит вакуумный прерыватель. В определенных ситуациях — например, в системе с вакуумным насосом — это может оказаться проблематичным. Сообщите нам при заказе, работает ли система в условиях вакуума. Если радиатор уже прибыл с вакуумным выключателем, замените его на вилку.Вилки можно переключать с помощью шестигранного ключа на 13 мм.После установки
Мы рекомендуем сервисное обслуживание котла после установки любого нового радиатора.
Двухтрубный паровой радиатор Mercury 4 Column 34 дюйма из олова. Устранение неисправностей Проверьте правильность размера трубы
Попробуйте изменить давление в котле
Проверьте правильность наклона радиатора
Убедитесь, что клапан полностью открыт
- Радиатор не нагревается
Убедитесь, что клапан открыт.
TRV слишком низко?
Убедитесь, что клапан не дросселирован.
Проверьте, не слишком ли высокое давление в котле.
Если конфигурация клапана — BOE, убедитесь, что радиатор наклонен.
Старый дом ~ Замена радиаторов на принудительный воздух
Я успешно заменил радиатор отопления в 3-х домах в Шорвуде и Уайтфиш-Бэй.Похоже, что миллениалы очень осторожно относятся к радиаторному отоплению в этих красивых старых домах на северном берегу Милуоки. Если вы не являетесь поклонником горячей воды и хотите заменить эти радиаторы, этот блог для вас.
Многие подрядчики очень опытны в выполнении этого проекта в Милуоки. Подрядчиков, которых я использовал в прошлом и рекомендовал покупателям и продавцам, можно получить, позвонив в мой офис. Вот как можно заменить старые радиаторы на принудительное воздушное отопление и охлаждение.
1. После того, как вы выбрали подрядчика, радиаторы и все трубопроводы удаляются из подвала вместе с котлом.
2. Если котел был выведен в дымовую трубу и вы планируете установить печь с прямой вентиляцией, вы можете использовать дымоход в качестве вентиляционного канала на чердак для воздуховода для второго этажа.
3. После демонтажа печи воздуховод будет установлен в подвале между балками и по периметру чердака над вторым этажом.
4. После установки воздуховода пора решить, куда пойдет печь (и). В моем первом доме я удалил дымоход и использовал дымоход в качестве вытяжного канала для печи в подвале, и смог установить только одну печь. Многим потребуется установка двух печей. Один в подвале и один на чердаке. Почему? Потому что вам нужно будет подавать тепло на первый этаж от печи в подвале и нагревать на второй этаж без вытеснения дымохода из печи на чердаке.Убедитесь, что ваш подрядчик установил КАПЕЛЬ для печи второго этажа!
5. После того, как печь (и) установлена и работает, пора выбрать решетки для пола и потолка. У вашего подрядчика будет для вас несколько вариантов. Выберите деревянные решетки для деревянного пола и белые вентиляционные каналы для потолка.
6. Наконец-то пора отремонтировать полы и покрасить первый этаж. Удаление примерно 6 радиаторов и ремонт полов, на которых были эти радиаторы, обойдутся примерно в 1800 долларов.
7. Общая стоимость? Это около 18 000 долларов на весь объем работ в зависимости от размера вашего дома.
Спасибо за то, что следите за моим блогом об улучшении дома, за лучший «Bang for your Buck» при перепродаже! Я буду продолжать присылать настоящие вещи, чтобы помочь вам добиться наилучшего качества вашего дома!
Powers Realty Group — уникальный брокер по продаже недвижимости, ориентированный на потребности клиентов и обеспечивающий исключительные результаты.Мы — проверенные местные эксперты. Позвоните нам сегодня по поводу покупки или продажи вашего дома.
Позвоните Сюзанне ПауэрсКак установить паровой радиатор
Установка парового радиатора — отличная идея, чтобы сохранить тепло в любой комнате вашего дома. Паровые радиаторы — это сложное оборудование, для установки которого часто требуется квалифицированный сантехник, поэтому, если у вас нет опыта в этом виде работы, установка может быть затруднена.Для этого проекта вам понадобится друг, который поможет вам и даст некоторые базовые знания и инструменты по сантехнике. Если вы считаете, что справились со своей задачей, выполните следующие действия, чтобы безопасно завершить этот проект.
Шаг 1. Сделайте отверстиеПеред тем, как вы начнете устанавливать новый радиатор, вам нужно будет проделать отверстие, чтобы подсоединить его к трубопроводу. Выберите хорошее место для установки радиатора, а затем проверьте наличие опорных балок, балок перекрытия или других устройств, которые могут помешать установке.Не прорезайте опоры или балки, так как это может ослабить пол. Используя пилу, вырежьте в полу отверстие диаметром около 2 дюймов. Вы должны найти паровую трубку.
Шаг 2 — Соедините трубыПротяните трубу под половицей к новому радиатору. Вы можете использовать труборез, чтобы открыть паровую трубку, но перед этим убедитесь, что вы отключили все источники горячей воды. Протолкните трубу через отверстие, которое вы сделали в полу, оставив выступ примерно на 3 ½ дюйма над уровнем пола.Добавьте запорный вентиль радиатора с помощью гаечного ключа. Затяните его, убедившись, что открытая часть клапана находится в правильном положении для вашего радиатора.
Шаг 3 — Добавьте радиаторСнимите клапан радиатора. Он должен легко откручиваться вручную, но вы можете использовать гаечный ключ, если он упорный. Совместите детали клапана с запорным клапаном, который вы ранее установили на трубу, а затем затяните на клапане. Возможно, вам понадобится добавить небольшое устройство, известное как редуктор, чтобы гарантировать, что соединения клапана и радиатора выровнены.
Шаг 4 — Установите радиаторПосле того, как радиатор полностью выровнен с запорным клапаном, вы можете прикрутить его к стене. Убедитесь, что все винты полностью вошли в стену и радиатор вряд ли будет выдернут при легком нажатии на верхнюю часть. Не оставляйте радиатор достаточно свободным, чтобы он мог раскачиваться. Когда радиатор встраивается в стену, закрутите гайку возле запорного клапана так, чтобы она была в плотном положении, завершив соединение гаечным ключом.Как только это будет сделано, вы можете включить систему горячего водоснабжения и убедиться, что подключение радиатора работает. Убедитесь в отсутствии утечек вокруг труб и при необходимости заделайте их герметиком.
5 шагов, которые нужно предпринять, если радиаторы не нагреваются
По мере приближения холода наличие радиаторов, которые не нагреваются, может стать большой проблемой. Меньше всего вам нужен холодный дом посреди зимы, поэтому, когда ваши радиаторы не нагреваются, что вам делать?
К счастью, есть несколько простых шагов, которые вы можете предпринять, чтобы разобраться в корне проблемы и как можно скорее обогреть ваш дом радиаторами.
В большинстве случаев проблемы с радиатором вызваны простой проблемой, которую легко решить. Так что взгляните на эти пять простых шагов и следуйте им, чтобы в кратчайшие сроки сделать свой дом горячим и теплым…
1. Проверьте наличие серьезных проблем с центральным отоплением и бойлером
Первое, что вы должны сделать, это проверить для любых более серьезных и серьезных проблем с вашей системой.
Это означает, что ваша система центрального отопления действительно работает.Если все ваши радиаторы не нагреваются, а не один, это может быть признаком более серьезной проблемы.
Вам также следует проверить, нет ли чего-нибудь необычного в вашей системе центрального отопления. Это странно шумит? У вас тоже нет горячей воды? В таком случае первое, что вам следует сделать, это позвонить профессиональному инженеру-теплотехнику и попросить его взглянуть.
2. Проверьте воздух и удалите воздух из радиаторов
Если хотя бы один (или несколько) из ваших радиаторов не нагревается, наиболее частой причиной этого является скопление воздуха .
Если вы только что снова включили отопление после лета, воздух может попасть в радиаторы, из-за чего они будут теплыми внизу и холодными вверху.
В этом случае вам может потребоваться удалить воздух из радиаторов.
Просто используйте ключ радиатора, чтобы немного открутить спускной винт, пока не услышите шипение. Как только шипение стихнет и из радиатора начнет поступать вода, будьте готовы закрыть спускной винт.
Ваш радиатор скоро должен стать красивым и теплым.
3. Проверьте клапаны радиатора
Если проблема не в застревании воздуха в радиаторах или весь радиатор холодный, а не только верхняя часть, следующим шагом будет проверка клапанов радиатора.
Убедитесь, что оба клапана слева и справа от радиатора открыты, и если у вас есть термостатический клапан (тот, который позволяет вам устанавливать температуру и регулирует ее автоматически), убедитесь, что радиатор включен.
Термостатические радиаторные клапаны также могут заклинивать, в результате чего радиатор перестает работать.Если вы думаете, что это может быть так, обратитесь к профессиональному инженеру-теплотехнику, который сможет правильно диагностировать проблему и при необходимости заменить клапан на новый.
4. Узнайте, требуется ли для вашей системы усиленная промывка
Если ни одна из этих проблем не соответствует вашей проблеме с радиатором, возможно, вам может потребоваться услуга механической промывки .
Мощная промывка — это процесс удаления шлама и мусора, которые со временем могут застрять в вашей системе центрального отопления, что приведет к ее неправильной работе.
Контрольным признаком того, что вам может потребоваться промывка под давлением, является наличие теплых радиаторов вверху, но не внизу, поскольку отстой в нижней части радиаторов может помешать правильному нагреву этой области.
Существуют и другие потенциальные признаки того, что может потребоваться очистка с помощью функции powerflushing, и вы можете найти их в нашем сообщении в блоге с функцией powerflushing.
5. Обратитесь за помощью к профессиональному инженеру-теплотехнику
Если вы все еще не уверены, почему ваши радиаторы не нагреваются, лучшее, что вы можете сделать, — это позвонить профессиональному инженеру-теплотехнику.
Какой бы ни была проблема, они смогут правильно диагностировать и устранить проблему.
Если у вас есть какие-либо сомнения относительно того, что вызывает проблемы с радиатором, не пытайтесь решить проблему самостоятельно, обязательно воспользуйтесь услугами профессионала.
Вы, конечно, не хотите неправильно диагностировать проблему с вашими радиаторами.
Если вам нужен совет о том, как лучше всего решить проблему с радиатором, или вы думаете, что вам нужен инженер-теплотехник, позвоните по номеру и свяжитесь с нашей дружелюбной командой обслуживания клиентов .
Наша команда сможет помочь диагностировать вашу проблему и вернуть радиаторы в рабочее состояние в кратчайшие сроки.
Как установить и заменить радиатор
Радиаторы — одно из самых надежных приспособлений в любом доме, но иногда их нужно заменять либо для повышения эффективности, либо для устранения неисправностей.
Снятие и замена неработающих радиаторов позволит сэкономить электроэнергию. Обеспечение эффективной работы центрального отопления необходимо не только для вашего собственного комфорта, но и для вашего банковского баланса.
Износ неизбежен, но как поменять радиатор? Что ж, Plumbworld поможет вам в этом процессе. Мы обсудим, почему вам может потребоваться замена радиатора, как его снять, а затем как установить замену.
Прочтите, чтобы узнать, как снять и заменить радиатор…
Зачем мне нужно заменять радиатор?
Замена радиатора зависит от качества вашей установки, самого устройства и содержания радиатора, включая его возраст.
Узнайте больше о радиаторах на Plumbworld
Если вы замечаете неравномерное распределение тепла или полное отсутствие тепла, значит, радиатор, скорее всего, готов и нуждается в замене. Радиаторы можно считать само собой разумеющимся, поскольку они могут служить десятилетиями, но у них редко бывает один серьезный сбой, их эффективность снижается с течением времени.
Подробнее: Рекомендации по отоплению: как проверить радиаторы
Вот некоторые из основных причин замены радиатора:
- Ржавчина, коррозия и засоры радиатора, которые уже невозможно починить
- Радиатор более неэффективен по сравнению с имеющимися на рынке
- Необходимо соблюдать правила качества и безопасности
- Новый дом, поэтому вам могут потребоваться новые светильники
- Улучшите внешний вид ваших радиаторов, чтобы он соответствовал дизайну комнаты
- Повышение эффективности как тепло, так и вода
Как заменить радиатор
Замена радиатора обычно предназначена для компетентного вентилятора своими руками, который уверен в себе и умеет выполнять сантехнические работы.
Подробнее: Руководство по отоплению ванных комнат
Прежде чем вы начнете, это поможет проверить стены, на которых установлен радиатор. Есть ли трещины или отслаивающаяся штукатурка? Если они есть, возможно, вам придется отремонтировать перед установкой нового радиатора.
Какое оборудование мне понадобится для замены радиатора?
Некоторые из комплекта, который вам понадобится, когда дело доходит до снятия и замены радиатора, включает:
- Уровень
- Ключ радиатора
- Труборез
- Разводной гаечный ключ
- Разводной гаечный ключ x 2
- Рулетка
- Ведро
- Противопыльный лист
- Лента для труб
- Отвертка
- Поддон для сбора капель
Помните: если стена сплошная каменная кладка, у вас будет более широкий выбор радиаторов для замены, чем если это гипсокартон.
Как снять радиатор
Отключите подачу воды
- Прежде всего, как и во всех сантехнических работах, отключите подачу воды — центральное отопление — и дайте воде в системе остыть.
Закройте клапаны
- На любом конце радиатора вам необходимо закрыть и закрыть клапаны. Один из них — это ручной регулирующий клапан, который включает и выключает нагрев. Выключите его, повернув по часовой стрелке.
- На другом конце запорный клапан — он регулирует поток через систему.Снимите защитный колпачок и поверните квадратную верхнюю часть по часовой стрелке.
Совет: подсчитайте необходимое количество оборотов, так как при замене радиатора клапан должен открываться на ту же величину.
Слейте воду из старого радиатора
- Поставьте таз, поддон или ведро под клапан ручного управления. Возьмитесь за клапан разводным гаечным ключом и удерживайте его в неподвижном положении, пока вы используете другой, чтобы ослабить гайку на клапане (клапан стравливания воздуха), который подсоединен к радиатору.
- Используйте радиаторный ключ на верхнем крае радиатора, чтобы медленно выпустить весь захваченный воздух из радиатора.
- Используйте старую тряпку, ткань или полотенце, чтобы собрать капли из клапана и предотвратить их падение на пол. Продолжайте сливать воду из радиатора, пока поток воды не прекратится.
Снимите радиатор
- После опорожнения радиатора вы можете ослабить и открутить гайку, которая соединяет запорный клапан с переходником в радиаторе.
- Возможно, вам придется вытолкнуть трубы и клапаны центрального отопления наружу, чтобы освободить соединения радиатора.
- Поднимите радиатор вверх, чтобы снять его с настенных кронштейнов. Получите некоторую помощь для этого бита, это может быть сложно.
- Возможно, на дне радиатора осталось немного воды, поэтому наклоните его и слейте в ведро. Вода может быть грязной, поэтому положите радиатор на старые полотенца или простыни.
Как установить радиатор
Скорее всего, ваши существующие кронштейны не будут совместимы с новым радиатором, поэтому вам придется их откручивать.Следовательно, вам, возможно, придется заполнить любые зазоры, оставшиеся от предыдущих крепежных отверстий.
Совет: попробуйте прикрепить отражающую ленту радиатора к стене позади того места, где будет висеть новый радиатор. Это вернет тепло в вашу комнату и поможет снизить счет за отопление.
Сверло для новых кронштейнов
- Перед сверлением в стене убедитесь, что вы проверили то, что находится за ней, с помощью цифрового детектора.
- Они сообщат вам, есть ли трубы, кабели или шпильки, в которых вы собираетесь бурить.Проведите им по поверхности, и он сообщит вам, есть ли какие-либо опасности.
Установите новые кронштейны
- После завершения сверления прикрепите кронштейны к стене, и вы сможете прикрепить радиатор к кронштейнам. Сделайте так в соответствии с инструкциями производителя.
Заклейте лентой и установите клапаны
- Возьмите немного ПТФЭ или водопроводной ленты и оберните 20 см длиной вокруг каждой резьбы клапана.
- Чтобы было проще регулировать, лучше устанавливать клапаны до того, как прикрепить радиатор к стене.
- Как только вы это сделаете, полностью откройте оба клапана, чтобы позволить радиатору заполниться водой из системы центрального отопления.
Поднимите и повесьте радиатор
- Поднимите новый радиатор на настенные кронштейны.
- Убедитесь, что радиатор висит ровно, затем затяните крепления.
- Это работа для двух человек. Это будет намного проще и менее напряженно, если у вас есть кто-то, кто может вам помочь.
Откройте клапаны и впустите воду.
- Убедитесь, что ручное управление и спускные клапаны полностью открыты, и откройте спускной клапан, чтобы вода попала в радиатор.
- Как только радиатор перестанет «булькать» и наполнится, откройте запорный клапан на то же количество оборотов, на которое вам нужно было закрыть его ранее.
Заключительные проверки
- Убедитесь, что все соединения и уплотнения сухие и водонепроницаемые. При необходимости затяните, а затем снова включите систему центрального отопления.
- Наконец, выполните последнюю проверку, чтобы убедиться, что вода не вытекает и радиатор нагревается равномерно.
Нам нравится видеть изменения в вашей ванной комнате и делиться ими на нашей странице Instagram — если у вас был ремонт Plumbworld, отметьте нас на своих фотографиях, чтобы мы вас отметили!
Мы хотели бы знать, так почему бы не поделиться с нами своими любимыми дизайнами в социальных сетях?
Как нас найти:
Facebook | Twitter | Instagram
Или подпишитесь на нашу рассылку, чтобы получать последние предложения, запуск новых продуктов и советы.
Планируете ли вы новый ремонт ванной комнаты на 2020 год? Делайте покупки в Интернете с Plumbworld для гарантированно низких цен и доставки на следующий день.
Не забудьте заглянуть в оставшуюся часть нашего блога для получения дополнительных советов по ванной…
Как установить душевую кабину | Лучшие дизайны ванных комнат для самостоятельной жизни | Вдохновение для дизайна: советы по дизайну современной ванной комнаты
Чугунные радиаторы | Как самому поменять радиатор: шаг за шагом
Размещено: Пятница, 19 июня 2020 г.
Поделиться: Facebook, Twitter
Если вы заметили один из наших потрясающих радиаторов, вы, возможно, задаетесь вопросом, насколько легко заменить один из ваших старых на красивый, блестящий новый.
Итак, чтобы помочь вам, мы составили полное руководство по замене радиаторов, позволяющее вам решить, сможете ли вы справиться с этой работой самостоятельно — или вам лучше расслабиться и пригласить сантехника!
Насколько легко заменить радиаторы?
Сложность: Средняя
Замена радиаторов — довольно простая работа, которую можно выполнить всего за пару часов, если вы знаете, что делаете. Проще всего это сделать — заменить радиатор на аналог; То есть найти тот, который точно такого же размера, как и ваш старый.
В этом сценарии потребуется немного смазки для локтей и немного навыков, но это будет возможно сделать самостоятельно, если вы чувствуете, что компетентны в большинстве домашних задач.
Но будьте осторожны, если работа пойдет не так, как надо, вы можете повредить ковры и обои водой!
Вам нужен сантехник, чтобы поменять радиатор?
Для тех, кому неудобно менять радиатор самостоятельно — даже если он точно такого же размера — сантехник с радостью выполнит эту работу быстро и быстро.
Если вы, или , захотите изменить размер радиатора, это будет означать, что необходимо будет внести изменения в вашу систему трубопроводов, поэтому, вероятно, лучше всего будет нанять сантехника!
Чтобы заменить радиатор меньшего размера на радиатор большего размера или наоборот, необходимо приподнять доски пола, чтобы получить доступ к трубопроводам под ними. Как только новый радиатор будет установлен, ваши трубопроводы будут отрегулированы в соответствии с изменением размеров. Вы должны быть уверены, что кто-то, кто знает, что делает, выполнит эту работу, так как любые ошибки могут привести к очень неприятным утечкам.
Как поменять радиатор самостоятельно
Итак, если вы решили самостоятельно заменить радиатор, вероятно, теперь вы хотите знать, как это сделать …
Как измерить замену радиатора
Прежде всего, вам нужно убедиться, что вы правильно измерили радиатор для замены. Для этого вам нужно использовать номер «центра трубы». Это расстояние между двумя клапанами на обоих концах радиатора, которые будут прикреплены к вашей системе трубопроводов.Не измеряйте просто вдоль верхней части радиатора, так как это не даст вам точного определения того, какой размер радиатора вам нужен.
Также стоит обратить внимание на глубину. Если вы выберете радиатор, который расположен дальше или ближе к стене, у вас также могут возникнуть проблемы с его подключением к трубам.
Что касается измерения высоты радиатора, это не должно иметь значения, если вы уверены, что стена выдержит его вес, и вы не столкнетесь с какими-либо препятствиями при установке.
Начало работы!
Перед тем, как начать замену радиатора, всегда сначала проверяйте состояние стены. Если ваш нынешний радиатор висит на крошащейся штукатурке, лучше всего залатать его на этом этапе. Вы также должны убедиться, что знаете, где в стене прячутся стойки, проводка или трубы. Цифровой детектор может сделать это за вас, что может остановить вас от любых опасностей.
Убедитесь, что у вас есть много старых полотенец или защитных простыней, чтобы предотвратить повреждение водой.Вы можете быть удивлены тем, сколько грязной воды может вытечь из клапанов, поэтому берегите ковры от пятен.
Затем выполните следующие действия, чтобы заменить радиатор …
1. Изолируйте радиатор
Чтобы начать легкий старт, первое, что вам нужно сделать, это выключить центральное отопление и водоснабжение. Прежде чем делать что-либо еще, убедитесь, что радиатор полностью остыл.
Затем вам нужно изолировать радиатор, закрыв клапаны, расположенные на обоих концах.С одной стороны, у вас будет ручной регулирующий клапан или термостатический клапан. Поверните его по часовой стрелке до упора.
На другом конце будет ваш запорный клапан. Снова поверните его гаечным ключом по часовой стрелке до упора. Запишите, сколько оборотов вы сделали, так как вы захотите вернуть его в то же положение при установке нового радиатора.
2. Слить радиатор
Далее следует выпустить всю воду из радиатора, чтобы вы могли его удалить. Вы найдете соединение на обоих концах вашего радиатора — это похоже на гайку.Поставьте под него миску и полотенце, чтобы собрать воду.
С помощью гаечного ключа немного отверните гайку от себя, чтобы ослабить ее. Используйте второй гаечный ключ, чтобы удерживать трубу, выходящую из пола, на месте, чтобы предотвратить ее повреждение.
Вы не обнаружите, что много воды выходит сразу, так как теперь вам нужно впустить немного воздуха. Для этого вставьте ключ радиатора в спускной клапан вверху и поверните его по часовой стрелке. После этого вы увидите, как в вашу миску начнет стекать больше воды.Если он наполняется слишком быстро и вам нужно его опорожнить, просто закройте верхний клапан, чтобы остановить поток воды, или держите под рукой две миски.
Сделайте это с обоих концов радиатора.
Будьте терпеливы, сливая воду. Это может занять некоторое время, но лучше подождать, пока это будет сделано, чем рискуете пролить грязную воду на пол.
3. Снимаем радиатор
После того, как вся вода слита, вы можете поднять радиатор со стены или с пола. Возможно, вам придется немного вытащить трубы по бокам, прежде чем поднимать их прямо вверх — здесь вам может помочь вторая пара рук, так как радиаторы могут быть очень тяжелыми.
Скорее всего, внутри все еще будет грязная вода, поэтому очень осторожно наклоните клапан радиатора в чашу, чтобы вылить последнюю каплю. Затем заткните отверстие тряпкой, чтобы она не протекала, когда вы вынимаете ее из комнаты.
Снимите хвостовики клапана (гайки) со старого радиатора и очистите их, так как вы снова сможете ими пользоваться. Оберните их резьбу лентой из ПТФЭ, чтобы не повредить уплотнение — около 5-10 витков должно быть в порядке.
4.Заменить настенные кронштейны
Если ваш новый радиатор несовместим со старыми кронштейнами или имеет другие размеры, вам необходимо снять их и закрепить новые кронштейны или приспособления. Если у вас есть отдельно стоящий чугунный радиатор , возможно, вам просто нужно прикрепить новую настенную стойку .
Если вам все же нужно заменить кронштейн, измерьте расстояние между креплениями на вашем новом радиаторе. Затем измерьте расстояние от нижней части кронштейна до нижней части радиатора.Нанесите на стену участок, где будут установлены кронштейны, с помощью спиртового уровня, чтобы убедиться, что они прямые, прежде чем сверлить на место.
Когда вы вешаете новый радиатор на кронштейны, убедитесь, что его нижние клапаны совпадают с трубами в вашем полу.
5. Повесьте или установите новый радиатор
После того, как вы все выровняете, поместите выпускной клапан и хвостовики клапана обратно в новый радиатор. Повесьте его на кронштейн или поместите на пол и затяните гайки, чтобы подсоединить радиатор к трубопроводу.Как и на втором этапе, используйте два гаечных ключа; один, чтобы затянуть гайку, и один, чтобы надежно удерживать трубу на месте, пока вы это делаете.
Затем вернитесь к запорному устройству и регулирующим клапанам, которые вы изолировали, чтобы слить воду из радиатора. Откройте их на то же количество оборотов, на которое вы их закрыли. Наконец, приоткройте спускной клапан немного, чтобы выпустить весь захваченный воздух, и обязательно плотно закройте его, когда закончите.
В этот момент вы, вероятно, услышите сильное бульканье, когда радиатор наполняется водой.Если нет, проверьте, достаточно ли вы открыли клапаны.
6. Добавьте немного ингибитора коррозии радиатора
Ингибитор коррозии радиатора невероятно важен для вашей системы центрального отопления, так как он предотвращает образование неприятного осадка в результате контакта воды с металлом.
Когда вы слили воду из радиатора, вероятно, вы потеряли некоторое количество ингибитора коррозии, поэтому его нужно будет заменить, даже если вы не промывали всю систему. Доступно несколько различных типов, поэтому выберите наиболее подходящий для вашей системы центрального отопления.
7. Включите центральное отопление и наслаждайтесь заменой радиатора!
Убедившись, что все соединения надежны и надежны, вы можете включить систему центрального отопления и наслаждаться своими прекрасными новыми радиаторами!
Ищете радиатор на замену? Здесь, в Trads, вы можете найти именно тот размер, который вам нужен, с нашим превосходным ассортиментом красивых чугунных и стальных радиаторов
. Интернет-магазинНе стесняйтесь:
, свяжитесь с нами , если вам нужна помощь в выборе радиатора <Вернуться в блогЗамените старый нагреватель радиатора на Unico
Небольшие системы воздуховодов — отличный способ дополнить или заменить старый радиаторный обогреватель.
Unico System — высокоэффективная система охлаждения и обогрева, которую можно незаметно переоборудовать в исторические дома без необходимости в обширной реконструкции или интрузии воздуховодов. Меньше беспорядка, меньше пыли, меньше времени на установку — и нет необходимости выпотрошивать дом перед установкой, заменяете ли вы или дополняете систему лучистого отопления.
Система Unico предлагает три конфигурации в домах с радиаторами:
Вот 10 способов, которыми небольшие системы воздуховодов могут повысить комфорт в домах со старыми радиаторами.
ДОМАШНИЙ КОМФОРТ
Эффективная дополнительная система. Небольшие системы воздуховодов могут дополнять старые радиаторы или котельные системы. В более холодном климате, где радиаторы необходимы для обеспечения тепла после падения температуры ниже нуля, Unico эффективно повышает комфорт осенью и весной. Кроме того, Unico обеспечивает такой же домашний комфорт летом, когда пора включать кондиционер.
Без сквозняков. Небольшая канальная система отопления исключает сквозняки.Это означает, что у вас больше не будет озноба по задней части шеи, когда у вас не будет тепла. Воздух нагревается внутри центральной системы и выходит с более высокой температурой, создавая более равномерное тепло, чем системы, в которых воздух забирается снаружи. Нежелательные сквозняки часто возникают из-за систем, которые втягивают наружный воздух, и им нужно больше работать, чтобы согреть холодный воздух, поступающий в систему.
Ультрафиолет. При установке с ультрафиолетовым (УФ) светом система Unico проникает и уничтожает вредные бактерии и вирусы, обеспечивая чистый воздух по всему дому.Ультрафиолетовое излучение уже много лет используется в больницах и на водоочистных сооружениях, и теперь вы можете получить те же преимущества у себя дома.
Фильтрация воздуха. Аллергия вызывает беспокойство? В таком случае Unico System имеет воздушный фильтр с рейтингом MERV 13, который отфильтровывает частицы размером до 3 микрон, включая пыльцу, пыль и другие аллергены. Почему важен MERV 13? Это стандартная практика, которую больницы используют при оценке своих систем вентиляции. Поскольку Unico представляет собой компактную систему с небольшими воздушными регистрами, она улавливает меньше пыли и аллергенов в системе по сравнению с традиционными и мини-сплит-системами.
Равномерная температура. Радиаторы нагревают окружающий воздух, но мало способствуют его циркуляции, делая воздух горячим около обогревателя и прохладным везде. Небольшие системы воздуховодов обеспечивают равномерную циркуляцию воздуха во всех комнатах дома. Благодаря панели управления SMART от Unico System ваша система отопления, вентиляции и кондиционирования воздуха интеллектуально обеспечивает постоянную температуру в каждой комнате. Это означает, что во всех комнатах одинаковая температура — даже в тех комнатах, которые всегда кажутся теплее или прохладнее, чем в остальном доме.
УСТАНАВЛИВАЕТСЯ В ВАШЕМ ПРОСТРАНСТВЕ
Освободить площадь пола. Старые радиаторы могут занимать неудобное место на полу в комнате, а более новые версии по-прежнему требуют значительного пространства возле стены. Небольшие выходы для воздуховодов имеют диаметр от 2 до 2,5 дюймов и могут быть размещены на полу, стене или потолке — где бы это не мешало дизайну комнаты. Установка небольшой системы воздуховодов позволит вам освободить место на полу в вашем доме.
Работает с котлами и водонагревателями. При установке с водяным змеевиком Unico, система Unico может обеспечить канальное отопление и охлаждение в домах с уже установленным бойлером. Гидравлическое отопление — это современное решение для старого радиаторного обогревателя. Змеевик Unico Hot Water Coil разработан для интеграции с бойлерами, водонагревателями и излучающими системами, такими как радиаторы, плинтусы и полы с подогревом.
Идеально для исторических домов. Небольшие воздуховоды подходят для большинства домов, не требуя капитального ремонта. Трубка подачи воздуха гибкая и может быть вставлена в существующие ограниченные пространства.Это делает мини-воздуховоды лучшим выбором для старинных или старых домов, где вы хотите сохранить характер дома и хотите, чтобы ваша система отопления оказывала минимальное визуальное воздействие. Кроме того, Unico сотрудничает с Национальным фондом сохранения исторического наследия с 2002 года и был установлен на таких объектах, как Коттедж президента Линкольна.
УСТОЙЧИВОЕ ТЕПЛО
Сократить ископаемое топливо. Хотите уменьшить углеродный след своего дома? Дополнение излучающей системы небольшим канальным отоплением поможет вам перейти от сжигания ископаемого топлива к более экологичному решению.В конфигурации с тепловым насосом или канальным электронагревателем ваша система Unico вырабатывает тепло из геотермальных или электрических источников.
Соответствие нормативам. Система Unico помогает домам соответствовать меняющимся нормам энергопотребления, которые принимаются законодательными собраниями штатов по всей стране. Большая часть этих правил направлена на строительство новых домов, но это также может повлиять на капитальный ремонт. К счастью, установка Unico System практически не требует ремонта и повышает эффективность, обеспечивая комфорт при более низких настройках термостата.
