Как правильно подключать радиаторы отопления: И пусть в каждом уголке будет тепло! Как правильно подключить батарею отопления в квартире

Как правильно подключить радиатор отопления в квартире без стояков на 9, последнем этаже?

У Вас Будет идти одна подача и одна обратка. Уже к этой магистрали Вы подключаете каждый радиатор отдельно, чтобы у каждого элемента была «своя» подача и обратка. Далее по тексту ниже.

Как подключаются радиаторы отопления? — какая обвязка этих приборов…

• Радиатор должен отключаться кранами на подаче и обратке. Отопление выходит со строя, когда на улице 30 градусов мороза, для ремонта одного радиатора систему отопления сливать недопустимо…
• Схема подключения должна быть такой, чтобы жидкость циркулировала через всю площадь радиатора.

Как разместить радиатор

При установке батарей нужно оставить зазоры. Между стеной и радиатором нужно оставить не меньше 3 см, чтобы не создавать сопротивления потоку воздуха. От пола — не меньше 15 см, до подоконника — не менее 10 см.

Не желательно помещать радиатор в ниши или закрывать экранами. В таком случае будет теряться полезная отдача тепла из-за ухудшения циркуляции воздуха. Причем можно потерять и 50% мощности радиатора, если поместить его в кожух.

Схемы включения

Схемы подключения общеизвестны. Лучшая – диагональная, с ней реализуется условно до 100% от мощности, которую способен развить прибор.

Возвратноточная (боковая) допустима только лишь при длине прибора не более 1,0 метра, в этом случае КПД уменьшается не более чем на 10%.  Другие же схемы не желательны, — большая потеря КПД при нижнем подключении, например…

Что нужно устанавливать

Каждый радиатор снабжается пробками для перехода с диаметра секций на диаметр трубопровода. В большинстве своем радиаторы подключают на резьбу 1/2 дюйма, что соответствует трубам 16 мм металлопластика и 20 мм (наружный) полипропилена. Но могут подключаться и на 3/4 дюйма.

Приобретается соответствующий комплект пробок к радиатору, они устанавливаются на всех торцах на резиновых уплотнениях с применением мягкого ключа для затяжки, чтобы не испортить эмаль.

Воздушный кран Маевского

Каждый радиатор снабжается воздушным краном Маевского, который устанавливается в верхней свободной пробке. Радиатор на креплениях устанавливается или горизонтально, или с небольшим возвышением в сторону крана Маевского.

Обязательное отключение – простейшая обвязка

Простейшая обвязка радиаторов – установка отключающих шаровых кранов. Регулировать поток ими не допустимо (делать не полное открытие), ввиду того, что они быстро выйдут со строя.

Зачем делать байпас

Байпас между подачей и обраткой необходим только при однотрубной схеме отопления, при последовательном включении радиаторов. Например, в многоквартирных домах, к стояку радиаторы подключаются обязательно с байпасом, чтобы отключение одного радиатора мало влияло на всю систему и не останавливало бы циркуляцию теплоносителя по системе.

Как уплотнять резьбовые соединения

При подключении радиаторов металлические резьбовые соединения категорически не рекомендуется уплотнять фум-лентой. Она дает течь при каком либо провороте в соединении. Все должно быть закручено со 100% гарантией надежности.

Это обеспечивается льняным волокном или сантехнической нитью. Резьба обматывается не слишком тонким слоем, намотка смазывается сантехнической смазкой (допускается постным маслом), закручиваине делается ключами с умеренным натягом.

Типичная обвязка радиатора в регулируемой системе

Подключение шаровыми кранами делается там, где требуется только два режима работы радиатора – «включил-выключил».

• Но в некоторых радиаторах требуется регулировка потока, чтобы отбалансировать всю систему. Например, в тупиковой схеме на первом радиаторе уменьшают расход, если количество приборов в тупике 5 шт. и более. Поэтому на таких радиаторах на обратке ставят балансировочный клапан вместо обычного шарового крана.

В некоторых комнатах радиаторы возможно понадобится периодически отключать или уменьшать их мощность, для экономии энергии. Такие приборы, мощность которых регулируется, снабжаются на подаче настроечным винтовым краном с помощью которого можно плавно изменять расход теплоносителя.

Обвязка радиаторов также включает уголки, тройники…, чтобы направить трубы, например, к стене… Наличие таких фитингов и их расположение определяется в каждом конкретном случае.

Наличие балансировочных клапанов и кранов расхода на отдельных радиаторах определяется при составлении схемы отопления….

Автоматизированное управление радиатором

Радиатор может управляться автоматически и поддерживать в комнате заданную температуру. Поможет в этом термоголовка, которая управляет клапаном так, чтобы поддерживалась заданная температура воздуха.

Теплоотдачу радиаторов можно программировать во времени, если применить соответствующую компьютеризированную термоголовку. Это полезно, при задании отключения отдельных комнат по времени, например на ночь и первую половину дня, кода все на работе… Правда у нас, в отличие от западных стран, такие устройства уже не окупаются…

Термоголовки на всех радиаторах можно применять лишь с автоматизированным котлом, который отключится, если в системе все радиаторы или большинство окажутся закрытыми. Возможность частичного  применения таких приборов с обычным котлом рассматривается для каждого проекта…

Неперехваченное исключение

Для того чтобы в доме была комфортная температура необходимо разработать схему подключения радиаторов. Независимо от типа батарей отопления нужно правильно подключить их к отопительной системе. В нашей статье рассмотрим все нюансы подключения.

Содержание:

1. Виды систем отопления
2. Где установить радиаторы
3. Способы и схемы подключения батарей отопления

Виды систем отопления

В многоэтажных домах отопительная система представляет собой стояк справа, при котором нельзя отключить батарею отопления без выключения всей системы. А на левом стояке устроены перемычки. Если установить краны, то батарею можно снимать, отключать и регулировать.

Бывают две системы отопления: однотрубная и двухтрубная. Рассмотрим каждую подробнее.

Однотрубная система наиболее востребована из-за легкости монтажа и небольшого количества труб для ее подключения.

Но она имеет некоторые недостатки:

• Без отключения системы нельзя прекратить работу радиаторов.
• Последовательное подключение радиаторов. На первую батарею, находящуюся от входа поступает более горячая вода, а на следующие все холоднее.
• Без применения каких-либо дополнительных приборов в такой системе нет возможности регулировки температурного режима.

Установить одинаковую температуру теплоносителя во всех радиаторах невозможно. А регулировать и отключать радиаторы можно. При помощи байпаса, который устанавливают между трубами обратки и подачи можно добиться такого результата. Но также необходимо установить шаровые краны на входе и выходе. Если установлен байпас, то радиатор отключается от системы, а теплоноситель продолжает протекать по перемычке. Поэтому произвести снятие батареи можно в любой момент.

Для того чтобы регулировать температуру на входе устанавливают терморегуляторы. С их помощью вы сможете поддерживать определенную температуру в доме. Они бывают автоматическими и ручными. Единственным недостатком терморегуляторов является уменьшение теплоотдачи радиатора. Поэтому при расчете мощности необходимо прибавить 15-20%.

Установка двухтрубной системы намного сложнее. Главным преимуществом такой системы является равномерное распределение температуры по всем радиаторам отопления. На ближнем контуре поток теплоносителя самый сильный, поэтому греть он будет лучше в этой части. Для того чтобы добиться равномерности необходимо установить вентили регулировки или термостаты.

В двухтрубной системе радиатор отопления можно подключить с возможностью его отключения в любой момент. Для этого необходимо установить 2 шаровых крана, как и в однотрубной системе.
Если вентиль регулировки справляется со своей задачей, то на входе можно не устанавливать кран. Однако рекомендуется устанавливать запорную арматуру.

Где установить радиаторы

Самым распространенным местом для установки радиаторов отопления является пространство под окном.

Холодный воздух, который поступает из окна, отсекается поднимающим потоком теплого. А также благодаря потоку теплого воздуха на окнах не образуется конденсат. Главным требованием для этого является ширина радиатора, которая должна быть не менее 70% ширины окна. Поэтому при расчете мощности радиатора рекомендуется выбирать радиаторы заданной ширины.

Не менее важным моментом считается высота радиатора, а также место его расположения под окном. Расстояние от пола до радиатора должно быть от 8 до 12 см. Если батарея будет находиться выше заданного значения, то внизу воздух будет холодным. Радиатор отопления должен находиться на расстоянии 3-5 см от стены. А также расстояние до подоконника должно быть от 10 до 12 см.

Способы и схемы подключения батарей отопления

Подключать радиаторы можно двумя способами: нижним и боковым.

Обычно подключают батареи боковым способом. В приборе устроено по два отверстия справа и слева. В два отверстия подключаются трубы, в верхний подключается воздухоотводчик, а четвертое отверстие закрывается заглушкой, так как чаще всего остается свободным.

Для подключения радиаторов боковым способом используют металлопластиковые трубы.

Батареи отопления с нижним подключением обычно делают под заказ. Патрубки подключения устраивают внизу на расстоянии друг от друга от 5 до 8 см. При заказе такого радиаторы необходимо уточнить желаемое место подключения. Так как его можно устроить по центру, слева или справа прибора. Все радиаторы с нижним подключением оснащены термостатами.

Если в вашем доме отопительная система имеет скрытую разводку, то такое подключение вам подойдет. Необходимо подключить специальный узел, который нужен для присоединения патрубков.

Проведена трубка к терморегулятору от входного патрубка. По ней носитель тепла продвигается вверх, затем поступает в термостат. После термостата распределяется по коллекторам. При подключении необходимо проверить трубы обратки и подачи. Главное их не перепутать, в противном случае система не будет работать. В техническом паспорте подробно указывается, как подключать подачу.

При качественном подключении трубопроводы не видны. Но есть и другой вариант — это теплый плинтус.

Есть несколько схем бокового подключения радиатора. Более распространенны 3 схемы, хотя существует 6. В многоэтажных домах обычно подключают радиаторы сбоку. Данный тип подключения называется «одностороннее боковое подключение». Такая схема хорошо работает при использовании небольших отопительных приборов, которые имеют количество секций не более 10.

При применении такого способа потери тепловой мощности будут составлять от 5 до 7%.

В горизонтальной разводке отопительной системе больше подойдет седельное нижнее подключение. В таком способе трубы подключают в нижние отверстия коллектора. Радиаторы небольших радиаторов будут хорошо прогреваться, а потери тепла будут от 5 до 7 %.

Если отопительный прибор большого размера, то рекомендуется использовать диагональное подключение. Оно заключается в подаче сверху с одной стороны, а обратки с другой стороны и снизу. Такая схема подключения самая эффективная.

Ее применяют при проверке отопительных приборов на заводе. А в технических паспортах оборудования указываются результаты именно диагонального подключения.

Читайте также:

Возможные способы подключения радиаторов отопления



Вводная часть

Способы подключения радиаторов отопления зависят от систем отопления (однотрубная или двухтрубная), а также от места расположения радиаторов и особенностей прокладки труб отопления. Ниже вы можете видеть наиболее применяемые способы подключения радиаторов отопления. Их шесть.

Приобрести радиаторы можно на сайте grostal.ru – Интернет-магазин, где вы можете купить радиаторы, батареи, водонагреватели, вентиляционные решетки и всего что нужно для эффективного обогрева и проветривания помещений.

Шесть способов подключения радиаторов отопления

1. С запорными кранами сверху и снизу;
2. Нижнее подключение в одной точке;
3. Нижнее подключение в двух точках;
4. Подключение в двух точках с регулировочными кранами;
5. Подключение с автоматическими термостатическими кранами;
6. Подключение от стены.

С запорными кранами сверху и снизу

Этот способ подключения радиаторов применяется в двухтрубных системах отопления. Способ использует байпас для изолирования данного радиатора от общей системы отопления. Радиатор подключается в верхней и нижних точках радиатора, с одной его стороны. Шаровые запорные краны позволяют отключить от системы отопления, а байпас позволяет при снятом радиаторе не прерывать общую систему отопления.

Нижнее подключение в одной точке

Нижнее подключение в одной точке осуществляется, при помощи специального инжекторного клапана. Инжекторный клапан позволяет подключать алюминиевые, биметаллические, чугунные радиаторы в одной точке, с подводом труб снизу радиатора. Может комплектоваться термоголовкой для обеспечения автоматической поддержки температуры.

Нижнее подключение в двух точках

Нижнее подключение в двух точках осуществляется специальными наборами для нижнего подключения. В набор входят: гидравлический узел для нижнего подключения, хромированная трубка байпаса, угловой (или осевой или термостатический) клапан с термоголовкой.



Подключение в двух точках с регулировочными кранами

Этот способ подключения похож на подключение с запорными клапанами, только вместо запорных вентилей имеющих, только две позиции «открыто» и «закрыто», это подключение позволяет плавно регулировать поток теплоносителя через радиатор, а, следовательно, регулировать температуру радиатора.

Подключение с автоматическими термостатическими кранами

Термостатические краны позволяют автоматически регулировать температуру радиатора при помощи термостатических кранов.

Подключение от стены

Подключение от стены это специфический способ подключения при выходе труб отопления из стены. Способ наиболее эстетичен по исполнению.

Отметки элементов на рисунках

1. Воздухоотводчик – позволяет удалять скопившейся воздух;
2. Краны шаровые запорные – позволяют отключить радиатор от системы отопления. Имеют два положения «Закрыто» или «Открыто».
3. Байпасная линия (Байпас) нужна для протекания теплоносителя к другим радиаторам при закрытых радиаторных кранах. Применяется в однотрубной системе отопления.
4. Клапан Ижекторный – позволяет подключать радиатор в одной точке. Применяется в двухтрубных системах отопления.

• 5. Набор для нижнего подключения радиаторов отопления. Набор для нижнего подключения состоит из гидравлического узла для нижнего подключения, хромированной трубки байпаса, углового (или осевого или термостатического) клапана с термоголовкой.
• 6. Клапан радиаторный ручной – позволяет вручную регулировать поток теплоносителя через радиатор, тем самым регулируя температуру в помещении.
• 7. Клапан радиаторный обратный – позволяет отбалансировать расход теплоносителя в радиаторе. Также, клапан выполняет функцию запорного крана при демонтажных работах.
• 8. Клапан термостатический с термоголовкой – позволяет автоматически регулировать температуру радиатора. Не требует электропитания.
• 9. Радиатор

Это все способы подключения радиаторов отопления, которые мы хотели показать в этой статье.

©Obotoplenii.ru

Другие статьи раздела: Радиаторы





Похожие статьи

Как правильно подключить радиатор отопления при однотрубной системе

Правильный выбор схемы — залог тепла в доме. Тепло, получаемое от радиатора, зависит от вида отопления и типа подключения.

Однотрубная система

Вид, где все батареи подсоединены к 1 трубопроводу. Нагретый и остывший теплоноситель движутся в одной трубе, последовательно поступают во все приборы.

Делают байпасы на радиаторах 1трубной системы. Это дает право сделать демонтаж прибора на ремонт, не нарушив работу системы. Хорошо работает с трубопроводами до 30 метров. Количество отопительных приборов 4-5 шт.

Правильное подключение

По традиции радиаторы ставят под окнами. Теплый воздух отсекает холодный от окон. Тепло не дает собираться конденсату. Радиатор занимает 70% по ширине окна.

Правильно расположены батареи если:

1. Низ подоконника — 100 мм.
2. От пола — 120 мм.
3. Стены — 20 мм.
4. Радиатор — пол —  7-13 см.
5. До подоконника — 11-12 см.
6. До стены — 4-6 см.

 Движение теплоносителя

Вариант:

• естественной;

• принудительной циркуляции.

При естественной циркуляции нет насоса, а сам котел не зависит от электроэнергии. Вода в системе движется, нагретым столбом h3O, вытесняет холодный теплоноситель.

При 2-ом варианте используется вода, которая заливается в отопительную систему. Используется водяной насос, проталкивающий воду по системе.

Важно сделать воздушные спускники по удалению лишнего воздуха, установить автоматические воздухоотводчики.

Подключение отопительных приборов

Перекрестное расположение

Считается самым эффективным. Теплоноситель поступает наверх батареи, а выходит из нижней части.

Седельное подключение

Располагаются элементы на одной стороне и на разных уровнях. Самый малоэффективный, потери 12-15%. Является оптимальным с эстетической точки зрения — трубы кладутся в пол. Подводящая и отводящая труба прикрепляются к нижним патрубкам.

Диагональное подключение

Подключение эффективно, его берут за эталон. Характеризуется минимальными теплопотерями. Подача тепла с прибора, проходящего секции и выходящего в отверстие другой стороны. Позволяет использовать длинные приборы, которые хорошо прогреваются.

Одностороннее соединение

Подключение трубопроводов с 1-ой стороны. Удобен при стояке, проходящем сбоку. Обычно такой тип подключения и преобладает. Эффективность ниже на 2%. Секции должно быть не больше десяти.

Радиаторы нижнего подключения

Патрубки. Схема решает дизайнерские задачи.  Установка циркуляционного насоса обязательна. Используется под отопление собственных домов.

Ленинградка —  схема проста. Монтаж трубы и подключение радиаторов. Подается в радиатор и обратно в 1 трубу. Можно подключать несколько точек по теплоснабжению. Требуется 1 байпас для котла и 1 для стояка.

Основные достоинства и недостатки

Плюсы:

1. Низкая стоимость сети.
2. Легко спрятать подведенные трубопроводы.
3. Структура системы достаточна, проста и её можно возводить своими руками.
4. Обогревательная система работает без принудительной циркуляции.

Недостатки:

1. Не регулируется поступление рабочей среды в отопительные приборы.
2. Замену или ремонт с полной остановкой коммуникации.
3. Не рекомендуется, если длина трубопровода большая.

Монтажные работы и установка приборов

Правила монтажа батареи:

1. Тип материала батареи и труб должны быть одинаковым.
2. Устанавливать шаровые краны по стравливанию воздуха.
3. Нанесение разметки и отметки для установки кронштейнов или крюков.
4. Сверлятся отверстия, соответствующие крепежным деталям.
5. При наличии циркуляционного насоса нужен источник резервного питания.

Материал начинающим мастерам поможет подключить радиаторы однотрубной схемы.

схемы вариантов, технические моменты. От профессионалов компании АРМАПласт

Чтобы было тепло и уютно, необходима правильная схема, чтобы подключить радиаторы отопления для дома или квартиры. Многие думают, что это прерогатива коммунальных служб, и отчасти они правы. Но вы также можете быть единоличными вершителями уюта и контроля за расходами на энергоносители.

Система обогрева, работающая по типу одного контура

Проектное расположение магистралей и монтаж радиаторов отопления проводят перед строительством частных домов. Владельцы квартир в многоэтажках тоже могут изменить принцип обогрева, если их по каким-то причинам не устраивает централизованная система.

Самая простая схема подключения радиаторов в квартире — однотрубная. В такой вариации расположение и подключение батарей последовательное, а подача теплоносителя производится посредством одной трубы, разведенной по всему дому или в квартире.

Есть еще более современная схема подключения, когда от батареи отводятся две трубы: для подачи горячей воды и обратного слива. В этом варианте при подключении отопления к радиаторам можно подсоединить терморегулирующий вентиль.

На заметку. Особенность такой схемы подключения отопления в том, что при нагреве воздуха в комнате можно на время перекрывать подачу горячей воды и регулировать температуру в помещении.

Второй вариант хоть и сложнее в плане прокладки, но имеет один весомый аргумент. Если в цепи вдруг прохудился последний радиатор, то вы сможете перекрыть подачу от предыдущей батареи и ремонтировать его. При прокладке обычного варианта с единой магистралью подобной возможности не будет.

Из недостатков тоже есть один: разница нагрева между радиаторами, располагающимися ближе к котлу и дальними приборами, будет значительной. Но если правильно все рассчитать, то этот минус будет купирован.

Если уйти от центрального отопления в многоэтажных домах и подключить индивидуальные приборы, можно обеспечить постоянную циркуляцию теплоносителя по магистрали. Потребуется монтаж насосного оборудования или установка котла на определенной высоте.

Важно! Работа отопления без насоса возможна только при условии, что магистраль не отличается большой протяженностью.

Если однотрубная схема отопления подключается в квартире или доме с несколькими этажами, то функционирование должно выстраиваться следующим образом:

• Горячая вода подается по стояку на второй этаж:
• Она расходится по радиаторам, расположенным на этом уровне;
• Теплоноситель спускается вниз и производит “обход” батарей на первом этаже.

Из-за подсоединения однотрубной системы отопления по типу единой подачи помещения на первом этаже будут меньше отапливаться. Основное тепло будет отдаваться второму этажу.

Двухтрубная схема подключения радиаторов в квартире

Производится подсоединение батарей по параллельному типу. Жидкость подается по одной магистрали, отводится из радиаторов по другой. Этот вариант используется для обогрева загородных домов в несколько этажей. Все радиаторы получают одинаковое количество тепла и прогревают равномерно все комнаты.

Такой способ имеет массу плюсов, омраченных только стоимостью исполнения и необходимостью приобретения специализированных котлов отопления. Для квартиры двухтрубное отопление тоже можно рассматривать как вариант, но только если вы владелец помещения большой площади.

Типы подключения батарей к магистрали

Вне зависимости от того, какая схема подключения выберется, параллельно нужно рассматривать дополнительные технические возможности. Например, варианты подсоединения радиаторов. На данный момент есть такие варианты:

• нижнее;
• диагональное;
• одностороннее боковое;
• попутно “перехлестный” вариант.

Нижняя разводка

Этот вариант для частного дома особенно хорош, если вы рассматриваете подпольное пространство как дополнительное помещение. При нижнем подключении все трубы, идущие в радиаторы, скрываются под полами.

Соединение со стояком и “обраткой” производится в крайних местах секций при помощи дополнительных подводов и угловых соединений. При такой схеме подключения теряется 15% тепла. Но несмотря на это, для частных домов такой вариант — лучший.

Схема диагонального типа

Трубы подачи и обратной системы отводки подсоединяются к радиаторам по разные стороны прибора. Подающая магистраль соединяется с верхней частью батареи. Обратная подача выводится снизу. Таким образом, получается диагональ.

Диагональная схема подключения радиаторов используется в больших квартирах или домах когда нужно подсоединить большое количество батарей. Теплоноситель равномерно распределяется по внутренней части приборов, полностью отдавая тепло в помещение. Тепловые потери — 2%.

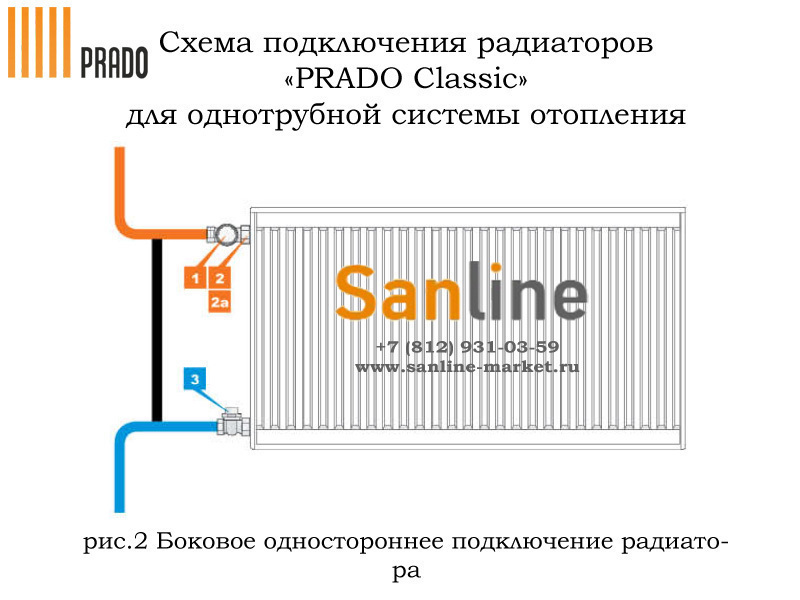

Подключение радиаторов под одностороннему боковому типу

Батареи подсоединяются к прямому и обратному стояку сверху и снизу к одной и той же секции. При этом нужно строго соблюдать “полярность”. Подача — к верхней части, “обратка” — к нижней.

Поступают и наоборот, но в таком случае тепловые потери составят порядка 7% при максимуме в 2% при правильном подсоединении. Боковое подключение радиаторов отопления обеспечивает прогрев помещений только при использовании необходимого количества секций на одну комнату.

Перехлестный вариант

Такой вариант еще называют — подключение по Тихельману. Это двухтрубный вариант подключения. Принцип действия заключается в монтаже специальных сужающих переходников на участках магистралей, подающих и отводящих теплоноситель. Например, от котла отопления идет подающая труба диаметром в 50 мм. От нее идет подача горячей воды в радиатор. Но подключают последний уже 20 миллиметровой трубой. От батареи отвод идет тоже такого же диаметра. Далее диаметр стояка в 32 мм, после чего радиатор снова подсоединяется магистралью в 20 мм и такой же отвод.

Таким способом подключаются все отопительные приборы, при этом диаметры никак не регламентированы. Размеры могут быть различными.

Важно! Обратный отвод воды в такой схеме собирается по зеркальной схеме.

Способ Тихельмана гарантирует равномерный прогрев радиаторов отопления на любых площадях. В больших домах или складских помещения чаще используется именно такой вариант подсоединения магистралей.

Где лучше устанавливать радиаторы отопления

Расположение батарей подбирается согласно практическим моментам. Традиционным местом считается ниша под окном. Нужно придерживаться рекомендованных отступов при размещении радиаторов от пола и стен. Это 10 и 5 см соответственно.

Если подоконник широкий, не углубляйте батарею в нишу. Радиатор должен отдавать тепло так, чтобы оно уходило вверх. Этим можно еще и защитить окна от запотевания. Если в отопительный сезон централизованная система сильно прогревается, а у вас не стоят терморегуляторы, лучше заранее оборудовать приборы защитными экранами.

Не стоит сбрасывать со счетов и декоративную составляющую. Батареи должны вписываться в общий дизайн и не выступать “навязчивой грыжей”. Можно рассматривать любые варианты: от декоративных накладок до проработки скрытой схемы подключения радиаторов отопления.

Чугунные радиаторы | Как установить новый радиатор | Новый Радиатор

Размещено: 14 августа 2020 г., Пятница

Поделиться: Facebook, Twitter

Нет ничего лучше уютного дома, в который можно вернуться домой в конце дня. Но если у вас нет нужного количества радиаторов, чтобы дать вашему дому необходимое тепло, вы, вероятно, столкнетесь с возможностью добавить новый в свою систему.

Установка совершенно нового радиатора на существующий трубопровод — отличный способ улучшить холодную комнату.Но есть несколько важных моментов — узнайте больше в нашем полном руководстве ниже!

Легко ли установить новый радиатор?

Сложность: высокая

Для любого, у кого есть опыт работы в сантехнике, установка нового радиатора — простая работа, которую можно выполнить за день. Однако для обычного мастера это может быть не так просто. Вам нужно будет отрегулировать трубопроводы под половыми досками, что, если не будет сделано правильно, может привести к дорогостоящей утечке или даже к отказу котла.

Вам также потребуются специальные инструменты и навыки, чтобы разрезать, паять и герметизировать трубы вместе. Так что, как всегда, если сомневаетесь, обратитесь за помощью к специалисту!

На фото: Chelsea 1 колонна 675 мм, 9 секций — ручное полирование

Добавление радиаторов в существующую систему — на что следует обратить внимание

Прежде чем вы приступите к работе, нужно подумать о том, чтобы добавить дополнительный радиатор к вашей системе центрального отопления.

Прежде чем приступить к установке, убедитесь, что вы можете ответить на эти вопросы..

• Достаточно ли мощность вашего котла для нового радиатора?

  У разных котлов разные возможности, когда речь идет о том, сколько радиаторов они могут установить. Если в системе будет слишком много радиаторов, это может привести к выходу из строя вашего котла. Итак, если вы уверены, что вам нужно больше радиаторов в вашем доме, но ваш котел слишком мал, вам может потребоваться модернизация, прежде чем идти дальше.

• Ваши нынешние радиаторы работают правильно?

  Если ваше отопление работает на полную мощность, но ваши радиаторы не обеспечивают достаточно тепла, убедитесь, что с ними нет проблем, прежде чем приступить к процессу добавления нового радиатора в вашу систему.

  У нас есть полезный пост в блоге, объясняющий различные причины, по которым ваши радиаторы слишком холодные . Это может быть что-то простое, например, удаление воздуха из радиаторов, которое вернет тепло в вашу комнату!

• Сколько БТЕ вам нужно?

  Если вы уверены, что ваши текущие радиаторы работают нормально, и вы все еще думаете, что вам нужно добавить новый, важно правильно подобрать BTU для комнаты. Помните, что если в комнате уже есть один радиатор, вам необходимо сложить БТЕ обоих радиаторов вместе.

  Используйте наш калькулятор БТЕ , если вы не знаете, какой размер радиатора вам нужен.

• Вы нашли лучшее место для установки нового радиатора?

  Радиаторы

  обычно устанавливают под окнами, но подумайте, где будет лучше всего в вашей комнате. Например, вы можете разместить его на противоположной стороне комнаты от существующего радиатора, чтобы исключить холодное пятно.

  Вам также следует помнить о том, где находится существующий трубопровод, так как он понадобится вам для подключения нового радиатора к системе центрального отопления.Чем ближе вы сможете поднести радиатор к существующему трубопроводу, тем легче будет это сделать. Также обратите внимание на балки в половицах, так как они могут помешать установке вашей новой трубы!

Установка нового радиатора на существующие трубы — пошаговые инструкции

Как мы уже говорили, установка нового радиатора на существующие трубы вашей системы центрального отопления может не быть делом своими руками, если вы не знакомы с сантехникой.

Для начала вам необходимо убедиться, что у вас есть подходящие инструменты для работы, в том числе:

• Разводной ключ и отвертка
• Рулетка
• Уровень духа
• Труборез и трубный ключ
• Паяльная горелка
• Лента PTFE

Затем вам нужно будет следовать этому пошаговому руководству…

1. Определите подающий и обратный трубопроводы в вашей системе центрального отопления

   Для этого вы можете подойти к котлу, на котором должна быть маркировка.Или, если вы действительно не уверены, вы можете включить систему центрального отопления и посмотреть, какая из них нагревается первой. Будьте осторожны при этом — не проверяйте, когда трубы могут быть очень горячими!

2. Теперь выключите котел и дайте радиаторам остыть

   Как и при любой работе с радиаторами, вы должны убедиться, что они полностью остыли, прежде чем начинать с ними какие-либо работы.

3. Слейте воду из радиаторной системы

   Когда ваши радиаторы остынут, вам нужно удалить всю воду из системы центрального отопления. Способ его слива зависит от того, какой у вас тип котла, но обычно у вас должен быть сливной клапан, который вы можете использовать на своем бойлере или одном из ваших радиаторов.

   При включенном котле и отключенном водоснабжении подсоедините шланг к сливному крану и откройте его. Вода должна начать вытекать через шланг, откуда ее можно утилизировать в безопасном месте — помните, что там могут быть химикаты и грязь, поэтому лучше спустить в канализацию.

   Убедитесь, что все клапаны радиатора открыты во время слива системы, включая выпускные клапаны.

4. Нанесите на стену кронштейны радиатора

   Если вы точно знаете, где вы хотите разместить новый радиатор, отметьте место, где вы будете привинчивать кронштейн к стене. Используйте спиртовой уровень, чтобы убедиться, что он ровный. Обычно следует оставлять около 125 мм (5 дюймов) пространства между полом и нижней частью радиатора.

5. Прикрепите настенные кронштейны

   Когда вы будете абсолютно уверены, что у вас есть идеальное место для нового радиатора, просверлите стену и закрепите кронштейны на месте, чтобы можно было повесить радиатор.

   Если вы устанавливаете чугунный радиатор или радиатор викторианской эпохи , он может иметь не кронштейн, а настенный упор. Устанавливая напольный радиатор подобным образом, постарайтесь выровнять его так, чтобы труба проходила через середину доски пола, как на картинке ниже, а не через край.

   На фото: Викторианский 6-ти колонный чугунный радиатор

6. Установить вентили радиатора

   Перед тем, как установить радиатор, установите его клапаны.Сначала оберните резьбу лентой из ПТФЭ, чтобы обеспечить надежное уплотнение.

   У вас должен быть запорный экран на одном конце, а термостатический или ручной клапан — на другом — неважно, какой из них куда идет. Используйте разводной гаечный ключ, чтобы убедиться, что они плотно прилегают друг к другу, но не переусердствуйте.

   Таким же образом вверните выпускной клапан и торцевую крышку в верхней части радиатора.

7. Повесить радиатор на стену

   После установки кронштейна и радиаторных клапанов повесьте радиатор на стену. Или, для чугунного радиатора, закрепите стеновую опору на месте. Теперь все должно быть на месте, чтобы вы могли прокладывать трубопровод.

8. Подъемное ковровое покрытие и половицы

   Если вы еще этого не сделали, поднимите ковер и половицы и найдите существующие трубопроводы ниже. Отметьте на стене или полу, где труба должна будет пройти через половицы, чтобы соединиться с клапаном радиатора, и просверлите для нее отверстие.

9. Обрежьте и проложите трубопровод от радиатора до существующего трубопровода

   Теперь вам нужно измерить длину трубы, которую нужно проложить, чтобы добраться до подающей и обратной трубопроводов.Если вы не знаете, что делаете в данный момент, рекомендуется проконсультироваться с профессиональным сантехником!

   При резке труб всегда используйте подходящий труборез. При пайке убедитесь, что вы создали полностью водонепроницаемое уплотнение без точек напряжения.

10. Врежьте существующий трубопровод и добавьте тройник

    Когда ваш новый трубопровод будет проложен от радиатора к существующим подающим и обратным трубам, вам необходимо соединить их вместе.

    Для этого вам нужно будет удалить секцию как из подающей, так и из обратной трубы и добавить тройник.

11. Подсоедините новый трубопровод к тройнику

    Наконец, вы можете подсоединить новые трубы радиатора к этим новым тройниковым соединениям, чтобы добавить их в существующую систему центрального отопления.

    Когда вы это сделаете, убедитесь, что все ваши радиаторные клапаны плотно установлены и находятся в правильном положении — ваш спускной клапан должен быть закрыт, а проточные клапаны теперь должны быть открыты. Когда все на месте, снова заполните систему центрального отопления и включите отопление, чтобы убедиться, что ваш новый радиатор работает.

    Взгляните на новую систему трубопроводов и, когда убедитесь, что утечки нет, снова положите половицы и ковер.

    Не забудьте добавить в систему немного ингибитора радиатора, когда вы закончите, чтобы предотвратить любые засорения, которые могут повредить ваш красивый новый радиатор!

Вы ищете новый красивый радиатор для дома? Взгляните на ассортимент чугунных радиаторов

и найдите свой сегодня

Интернет-магазин на торгах

Не стесняйтесь обращаться по телефону

, свяжитесь с нами , если вам нужна помощь в выборе радиатора <Вернуться в блог

Установка центрального кондиционирования в доме с масляными радиаторами | Руководства по дому

Автор: Herb Kirchhoff Обновлено 7 октября 2015 г.

Если ваш дом не имеет системы принудительного воздушного отопления, например, дома с водяным радиатором отопления или настенными регистрами, можно модернизировать центральную систему кондиционирования воздуха. суровое и дорогое предложение.В домах с воздуховодами приточного отопления можно установить центральную систему кондиционирования и распределять холодный воздух через те же воздуховоды, которые используются для отопления. Но если в вашем доме нет отопительных каналов, все равно есть способы воспользоваться преимуществами централизованного кондиционирования воздуха.

Установка воздуховодов переменного тока

Один из вариантов — установить воздуховоды только для кондиционирования воздуха. При модернизации центрального кондиционирования воздуха в домах без существующих каналов принудительного воздушного отопления змеевик испарителя и вентилятор устанавливаются на чердаке, а прямоугольные охлаждающие каналы из листового металла подводятся к потолочным регистрам, установленным в комнатах второго и первого этажей. Компрессорно-конденсаторный агрегат установлен снаружи и соединен с испарителем изолированной трубкой.

Схема воздуховодов

Обычно воздуховоды кондиционеров для комнат второго этажа проходят через чердачный этаж и проходят вниз между балками чердачного этажа и потолочными балками. Более чем в 90 процентах домов воздуховоды для кондиционирования воздуха, питающие комнаты первого этажа, могут проходить через туалеты второго этажа к потолочным регистрам на первом этаже. Большинство металлических воздуховодов имеют прямоугольную форму размером 12 на 6 дюймов или 10 на 8 дюймов, поэтому они не занимают много места в шкафу.

Бесканальная сплит-система

Другой вариант — установка бесканальной сплит-системы. В этих системах конденсаторный блок устанавливается снаружи, но питает несколько блоков вентиляторов испарителя, установленных в нескольких помещениях. Испарительные агрегаты, устанавливаемые по одному на комнату, соединены с компрессорно-конденсаторным агрегатом изолированной трубкой, по которой проходит хладагент. Каждый испаритель имеет собственный термостат и вентилятор, что позволяет устанавливать уровни охлаждения отдельно для каждой комнаты. Эти системы могут быть до 30 процентов дороже, чем традиционные централизованные системы охлаждения, но они хороши, когда вы хотите охладить только определенные комнаты.Также доступны бесканальные системы, которые одновременно нагревают и охлаждают, что делает это высокоэффективное решение для полного контроля микроклимата.

High-Velocity AC

Вы также можете выбрать высокоскоростную центральную воздушную систему. В этих системах используются обычные компрессоры и испарители, но есть специальный вентилятор, который распределяет охлажденный воздух с высоким давлением и скоростью через небольшие гибкие изолированные воздуховоды, которые можно легко прокладывать в любом месте, не срывая стены или потолки.Изолированные воздуховоды могут быть всего 2 дюйма в диаметре и могут подавать охлажденный воздух в комнату со скоростью до 1200 кубических футов в минуту. Крошечные воздуховоды соединяются с круглыми выпускными отверстиями для воздуха в помещении диаметром около 5 дюймов. Перегородки в воздуховодах снижают шум.

Ссылки

Writer Bio

Херб Кирхгофф имеет более чем тридцатилетний практический опыт работы в качестве заядлого любителя сада и домашнего мастера. Уйдя из новостного бизнеса в 2008 году, Кирхгофф заботится о 12-акровом сельском поместье на берегу озера Мичиган и применяет свой опыт в своих овощных и цветочных садах, а также в проектах по ремонту и реконструкции домов.

Как слить воду из системы центрального отопления

Почему важно знать, как слить воду из системы центрального отопления?

В большинстве домов бойлер используется не только для подачи горячей воды, но и для обогрева помещения путем циркуляции пара или горячей воды по трубам и радиаторам по всему помещению. Правильный уход за вашей системой отопления имеет первостепенное значение для обеспечения эффективной работы и предотвращения проблем. Поэтому время от времени вам нужно будет сливать воду из системы отопления. Причиной этого может быть что угодно, от удаления осадка до устранения утечки или замены радиатора.

Знание того, как слить воду из бойлера и радиаторов, позволит вашей системе центрального отопления работать на полную мощность для вашего дома.

В следующей статье представлено пошаговое руководство по правильному сливу воды из системы центрального отопления, в том числе:

• Выключить котел
• Закрыть водозаборный клапан
• Найдите сливной клапан
• Слить радиаторы
• Открыть спускные клапаны
• Завершить процесс дренажа

Как слить воду из системы центрального отопления

Выключить котел

Перед тем, как что-либо делать, всегда рекомендуется выключать котел в качестве меры безопасности.Это позволит немного остыть потенциально палящей воде, что ограничит вероятность возникновения каких-либо проблем.

Перекрытие водозаборного клапана

Закрыв водозаборный клапан, вы убедитесь, что вода не попадает в систему, пока вы усердно работаете с дренажем системы центрального отопления.

Найдите сливной клапан и присоедините шланг или поместите под него ведро

Здесь вам нужно будет найти сливной клапан для вашей системы центрального отопления.Как только вы это сделаете, прикрепите к нему шланг. Если вы заметили, что ваш шланг плохо прилегает к сливному клапану, закрепите его с помощью юбилейного зажима. Так он не соскользнет и не разольет грязную воду по всему полу.

Кроме того, убедитесь, что длина шланга достаточна для выхода дренажа наружу. Не сливайте воду на клумбу, так как некоторые из выделяемых химикатов вредны для растений.

Если у вас нет шланга, поставьте ведро под сливной клапан.Когда он наполнится водой, временно закройте вентиль, опорожните ведро и повторите процесс.

Слейте воду из радиаторов

Сначала убедитесь, что все радиаторные клапаны на территории открыты. После этого вернитесь к сливному крану, к которому вы прикрепили шланг или поместили ведро, и откройте его. Вода начнет вытекать из вашей системы центрального отопления.

Откройте спускные клапаны, чтобы ускорить процесс

Чтобы слить воду быстрее, откройте спускные клапаны на радиаторах.Когда вы это сделаете, вы четко услышите, как воздух всасывается в систему. Не забывайте ставить емкости под радиаторы, чтобы не пролить воду.

Завершить процесс дренажа

Когда вода больше не выходит из шланга или не наполняет ваше ведро, и вы уверены, что вся жидкость слита из системы, вы можете снова закрыть спускные клапаны.

После того, как вы закроете все клапаны, вернитесь к сливному клапану с присоединенным шлангом и закройте его тоже.Будьте осторожны при снятии, так как в шланге может остаться вода.

И все! Теперь у вас есть навыки осушения системы центрального отопления в следующий раз, когда возникнет такая необходимость!

Размер трубы — подводный камень при модернизации вашей системы отопления

Отправлено: 27 октября 2019 автором Shaun

Многие свойства можно значительно улучшить с помощью модернизации системы отопления. Отключение радиаторов может улучшить стиль, функциональность и удобство и действительно обновить внешний вид комнаты.Установка набора новых радиаторов может быть достаточно затратной, но не многие люди понимают, что это также может привести к разочарованию и неприятностям.

Я пишу этот пост, потому что слишком часто вижу эти проблемы, и был бы рад, если бы больше клиентов смогли их избежать.

Размер трубы важен при рассмотрении модернизации радиатора

В каждой котельной и отопительной системе для выполнения своих функций используется большое количество труб, но не все трубы одинаковы. Имеет смысл, что маленькие трубы могут служить только маленьким радиаторам и так далее, но на практике это легко упустить из виду.

Трубы 8-10 мм не могут все

Обычно, если трубы 8 мм или 10 мм , это может быть проблемой.

Это связано с тем, что трубы небольшого объема в конечном итоге переносят на меньше воды вокруг вашей системы, но при более высоком давлении .

Многие дома построены с использованием труб малого диаметра. Возможно, они были достаточно хороши с начальной системой отопления. Со временем радиаторы можно заменять без должного учета толщины труб.Это может вызвать повышенную нагрузку на котел и вызвать ряд проблем.

Иногда домовладелец или домовладелец хотел бы обновить радиаторы, но может вообще не знать об этой проблеме. Обычно газовые сантехники приезжают посмотреть на работу, чтобы указать на проблему с общим размером трубы. Хороший сантехник сможет правильно оценить требования к давлению в вашей системе и реалистично оценить, что потребуется для модернизации системы отопления, даже если для этого потребуется больше работы, чем вы думали.Иногда это означает, что нужно больше тратить на работу в целом.

Добавление новых радиаторов, слишком больших для труб малого диаметра, может вызвать серьезные проблемы с системой отопления.

• Ваш котел может отключиться из-за слишком высокой внутренней температуры (недостаточный поток)
• Ваши радиаторы могут плохо нагреваться на крайних участках вашего участка
• Радиаторные клапаны наверху могут находиться под слишком большим давлением и подвержены чрезмерному износу
• Ваш котел может подвергнуться повышенному износу и появлению неисправностей

Суть в том, что если вам нужна современная высокопроизводительная система отопления для дома нормального размера или большего размера, этого вряд ли можно будет достичь на трубах диаметром 8 или 10 мм.

Что я могу посоветовать, если у вас есть трубы диаметром 8 или 10 мм, но вы хотите их обновить?

Если вы столкнулись с этой проблемой, мой совет — взглянуть на амбиции вашей системы отопления в более долгосрочной перспективе. Найдите сантехника, которому вы можете доверять, и он поможет вам получить хорошее представление о системе отопления, которую вы хотите в обозримом будущем для вашей собственности. Независимо от того, можете ли вы финансировать обновление за один раз или вам нужно делать это поэтапно, это означает, что вы обновляете вещи в правильном порядке и всегда для повышения работоспособности и производительности системы.Иногда это означает переоборудование труб на всей территории дома.

Я рекомендую калибр не менее 15 мм для большинства работ и гарантирую новые установки, я всегда использую их там, где это необходимо. Я не против поделиться тем, что практикую то, что проповедую. В моем собственном доме в системе отопления, которая шла вместе с моим домом, использовалась труба небольшого диаметра. Мне очень приятно сказать, что я все это вырвал и установил гораздо более эффективную систему труб диаметром 22 и 15 мм и идеальный котел. Сейчас, когда я модернизирую свои радиаторы (я собираюсь установить вертикальные), у системы более чем достаточно мощности, чтобы успешно справляться с новыми требованиями.

Если вы уже перешли на радиаторы увеличенного размера и у вас возникли проблемы, но вы не хотите прямо сейчас переходить на более крупные трубы, часто лучше всего заменить радиаторы большего размера (особенно на первом этаже) на радиаторы меньшего размера. Это может облегчить проблему и вернуть систему в рабочее состояние, но может исключить из меню нужные радиаторы до тех пор, пока не будет решена фундаментальная проблема с размером трубы.

Если вы, как клиент, слишком внимательно относитесь к цене, у вас может быть тенденция поощрять сантехников попытаться обойти проблему и дать вам только те радиаторы, которые вы хотите, игнорируя риски для здоровья системы.Иногда сантехник, который говорит вам то, что вы не хотите слышать, оказывается самым честным.

Чего я хочу избежать, так это полумер, которые вызывают проблемы, повреждают котлы и, в конечном итоге, люди недовольны модернизацией своей системы отопления. Я видел всевозможные неподходящие работы, выполняемые по разным причинам, и всегда огорчаюсь, когда заказчик неправильно тратит деньги на модернизацию системы отопления.

Надеюсь, это было полезно. Если вы хотите получить более конкретный совет, не стесняйтесь обращаться ко мне.

Опубликовано в:

Советы по сантехнике

Как быстро должны нагреваться радиаторы?

The Day — Уход за паровыми радиаторами во избежание ударов и свиста

Несмотря на то, что были разработаны более новые системы отопления, во многих домах по-прежнему используется пар, чтобы оставаться в тепле зимой. Радиаторы в этих системах часто бывают достаточно прочными, чтобы прослужить несколько десятилетий, и их обслуживание может быть гораздо более рентабельным, чем их замена.Кроме того, они нравятся многим домовладельцам, потому что они придают дому деревенский шарм и не вызывают аллергенов.

В то же время у паровых систем отопления есть недостатки, которые могут усугубиться. Нагрев может быть неэффективным или неравномерным, если система не работает должным образом. Радиаторы также могут протекать пружиной или издавать громкое шипение или стук.

Один из лучших способов избежать проблем с системой парового отопления — это регулярно обслуживать ее у профессионала.Сайт HomeAdvisor сообщает, что ежегодная проверка позволит убедиться, что элементы управления, датчики и бойлер работают должным образом. Эта проверка может также распространяться на радиаторы, чтобы убедиться, что их клапаны правильно отрегулированы.

В системе парового отопления бойлер преобразует воду в пар, который направляется к радиаторам по всему дому для излучения тепла. Когда пар остывает, он конденсируется в воду, которая стекает обратно в котел. Некоторые радиаторы имеют одну трубу, которая и вводит пар, и выпускает конденсат, в то время как другие имеют одну трубу для забора пара, а другую — для отвода воды.

Система может работать при минимальном давлении. Дэн Холоэн, пишущий для Old House Journal, говорит, что вы сможете обогреть свой дом с давлением всего два фунта на квадратный дюйм. Повышение давления не только приведет к увеличению расходов на топливо, но и увеличит вероятность утечек.

Радиатор также плохо справляется с обогревом помещения, если его воздушный клапан не работает должным образом. Министерство энергетики сообщает, что эти устройства используются для автоматического удаления воздуха из радиатора, но предотвращают нагрев радиатора в случае его засорения.

Хотя нефункционирующий воздушный клапан может нуждаться в замене, иногда его можно исправить с помощью простой очистки. Боб Формизано, пишущий для сайта дизайна домов The Spruce, говорит, что вы можете снять клапан с радиатора и смочить его теплым уксусом, чтобы удалить ржавчину или минеральные отложения. После ополаскивания клапана и продувки, чтобы убедиться, что он работает должным образом, вы можете снова прикрепить устройство к радиатору.

Клапан должен быть повернут вверх после того, как он был снова закручен.Компания Old House рекомендует обернуть резьбу нового клапана тефлоновой лентой для более эффективного уплотнения.

Обычно радиатор издает стук, лязг или стук, если конденсированная вода не сливается должным образом. Джозеф Труини, пишущий для Popular Mechanics, говорит, что когда пар входит в радиатор, вода продвигается вперед с высокой скоростью, создавая громкие звуки при контакте с клапанами или другой сантехнической арматурой.

Хотя радиаторы устанавливаются под небольшим углом, чтобы вода могла стекать должным образом, со временем они могут смещаться.Министерство энергетики заявляет, что тепловое расширение и сжатие радиатора может привести к постепенному образованию борозд в полу, что позволяет радиатору располагаться под неправильным углом.

Самый простой способ восстановить надлежащий сток — это подложить прокладки под ножки радиаторов. В однотрубном радиаторе радиатор должен быть расположен под углом к ​​одной трубе в системе. При наличии двух труб установите радиатор подальше от места забора пара.

Периодически проверяйте радиаторы на предмет утечек.Если не устранить эту проблему, она может привести к дорогостоящему повреждению полов и потолков в доме.

Утечка воды может произойти на штоке клапана, где пар входит в радиатор возле пола. В этом старом доме говорится, что вы можете снять ручку и уплотнительную гайку со штока клапана, обернуть графитовое уплотнение вокруг резьбовой части штока клапана, а затем снова прикрепить уплотнительную гайку и ручку, чтобы создать более плотное уплотнение.

Небольшие утечки также могут образоваться в другом месте радиатора. Холохан говорит, что одним из вариантов является слить воду из радиатора, удалить всю краску или ржавчину с места утечки и нанести на нее эпоксидную смолу.

Техническое обслуживание следует проводить только при выключенной системе обогрева, чтобы избежать ожогов или других проблем. Также следует проконсультироваться со специалистом, если вам неудобно работать с системой парового отопления самостоятельно.

MYSON: Отопление с помощью инноваций!

РАДИАТОРЫ

T6 IVC изготовлены из холоднокатаной листовой стали в соответствии со стандартом EN 442-1, имеют стильную и прочную бороздку с ребрами, расположенными на расстоянии 19/16 дюймов.Высокая мощность, включая вставку TRV и нижние центральные соединения объемом 2 дюйма, а также простота установки делают радиатор T6 IVC излюбленным выбором профессиональных инженеров-теплотехников и подрядчиков.

Каждый РАДИАТОР T6 IVC CENTER CONNECT RADIATOR оснащен проушинами для настенного монтажа, которые приварены к задней части. Радиаторы оснащены съемной верхней решеткой и двумя съемными закрытыми боковыми панелями. Каждый радиатор поставляется с монтажными кронштейнами, заглушкой, сливной пробкой и специальной поворотной вентиляционной пробкой.Предустановленная вставка термостатического клапана входит в комплект каждого радиатора.

Радиаторы серии T6 представляют собой усовершенствованную конструкцию, обеспечивающую высокие характеристики эффективности. Высокая производительность на единицу площади для моделей радиаторов была достигнута за счет обеспечения отличного контакта между пластинами конвектора и как водяными каналами, так и разделительным металлом радиаторных панелей. Поверхность конвектора приварена точечной сваркой к металлическим каналам, но также прочно входит в пазы на водяных каналах, обеспечивая тем самым высокую скорость теплопередачи.Кроме того, внутреннее распределение подачи с конфигурацией T обеспечивает эффективный поток воды сверху вниз для быстрого реагирования на спрос.

Стандартные соединения:
4 x внутренняя резьба G 1/2 «сторона BSP 4 угла
2 x наружная резьба G 3/4 дюйма внизу по центру
Максимальное положительное рабочее давление: 145 фунтов на кв. Дюйм
Максимальная рабочая температура: 230 ° F

T621 IVC Глубина: 31/8 дюйма
двойная панель и один ряд конвекторных пластин, а также боковые панели и верхняя решетка
T622 IVC Глубина: 41/8 дюйма
двойная панель и два ряда конвекторных пластин, а также боковые панели и верхняя решетка
Стандартная высота: 12, 20 и 24 дюйма (номинальная)
Стандартная длина: от 16 до 79 дюймов (номинальная)

• Дополнительные размеры и модели доступны по специальному заказу

Покрытия:

1. Подложка: электрофоретическая, с использованием водорастворимых красок, соответствующих DIN 55900 часть 1, запеченная при 374 ° F;
2. Финишное покрытие: электростатическое порошковое покрытие в соответствии с DIN 55900 часть 2.(По запросу и за дополнительную плату может быть предложен ряд цветов RAL. Стандартным является белый цвет RAL 9016). Это покрытие запекается при температуре 410 ° F.

Радиаторы

с пароотводчиком

Есть ли у вас холодные или частично обогреваемые радиаторы, когда есть потребность в тепле? Если у вас возникли проблемы с холодными радиаторами, узнайте, что может просто и недорого решить эту проблему. Для начала нужно узнать, какая у вас система отопления.У вас есть паровое отопление с радиаторами, у которых есть одна труба, питающая каждый радиатор? Если да, значит, у вас однотрубная система парового отопления. Как бы вы были уверены? Ну, во-первых, в радиатор должна входить одна труба с левой или правой стороны. Во-вторых, на полпути к радиатору справа или слева вы увидите конусообразное устройство, которое называется пароотводчиком. Теперь, когда вы знаете, какой у вас тип паровой системы, мы можем перейти к решению.

Однотрубные паровые системы…

В однотрубной паровой системе каждый радиатор имеет однотрубное соединение, через которое он одновременно принимает пар и отводит конденсат.Все радиаторы и конец питающей магистрали правильно расположены над водопроводом котла, чтобы конденсат самотеком стекал обратно в котел. Конденсат, который стекает из радиаторов и трубопроводов подачи пара, возвращается в котел, где он снова может быть превращен в пар и возвращен в радиаторы.

Как они работают?

В однотрубной системе парового отопления используется воздушный или «паровой отвод», расположенный на каждом радиаторе в зоне нагрева дома или здания.Без нормальной работы пароотводчика система отопления не будет работать должным образом. Пароотводчик работает так, когда нет тепла, он всегда открыт в атмосферу, а радиаторы и трубы содержат воздух. Когда начинается запрос тепла, котел производит пар, который выталкивает воздух вперед по всем трубам и радиаторам в системе отопления. Воздух выходит через воздуховыпускной клапан на каждом радиаторе и главный выпускной клапан. Вентиляционное отверстие закрывается от испарения нагретого спирта внутри него, это оказывает механическое усилие на поплавок, закрывающий вентиляционное отверстие и предотвращающий выход пара из радиатора.Когда запрос тепла закончился, спирт в вентиляционном отверстии охлаждается, что снова открывает поплавок, позволяя конденсату из радиатора стекать обратно в котел и повторно использоваться для производства пара.

Отвод пара радиатора Основной отвод пара

Радиаторы охлаждения

Радиаторы

, которые не нагреваются в однотрубной паровой системе, обычно могут иметь следующие симптомы:

1. Шток клапана радиатора сломан в закрытом положении
2. Отвод пара не открывается
3. Пароотводчик застрял в открытом положении

Если клапан радиатора используется для управления паром для нагрева радиатора, он иногда может не закрываться, что не позволяет радиатору нагреться.

Это сбивает с толку?

Не беспокойтесь обо всех этих деталях работы вашей системы парового отопления. Доверьте это опытному специалисту по паровому отоплению, который знает детали и может эффективно и недорого решить ваши проблемы. Назначьте встречу с Винсом.

No related posts.
