В данной статье мы рассмотрим, как подключить радиатор отопления в квартире. Эта операция вполне осуществима без вызова профессиональных сантехников собственными силами. Главное придерживаться описанных далее правил и рекомендаций.

Подключение радиатора своими руками

Монтажные работы

Инструкция начинается с выбора подходящих для вашего жилья батарей:

Шаг №1: выбор радиатора

Фото батареи из чугуна

Для того чтобы иметь представление о том, что вам нужно, разберём положительные и отрицательные стороны наиболее популярных групп радиаторов, разделённых согласно их материалу изготовления:

Название	Плюсы	Минусы
Чугунные	Длительный эксплуатационный срок, превышающий 50 лет; Низкая цена; Стойкость к теплоносителю низкого качества	Очень большой вес, усложняющий процесс установки и требующий усиления крепёжной системы; Хрупкость; Непрезентабельный внешний вид
Алюминиевые	Долговечность; Красивый внешний вид; Стойкость к гидроударам	Потребность в теплоносителе высокого качества; Скопление сероводорода внутри системы
Стальные	Высокая теплоотдача; Высокая скорость нагрева	Слабость перед гидроударами
Биметаллические	Долговечность; Эстетичность; Стойкость к гидроударам; Стойкость к коррозийным процессам; Высокая теплоотдача	Высокая стоимость

Стильный и эффективный биметаллический радиатор

Совет: модели из стали не рекомендуется устанавливать в квартирах, так как слишком велик риск их разрушения в результате гидроударов, происходящих во время запуска центральной котельной после летнего простоя.

Образцы стальных батарей

Шаг №2: выбор схемы подключения

Диагональное подключение радиаторов отопления в квартире используется для многосекционных моделей

Вариант подключения труб	Описание

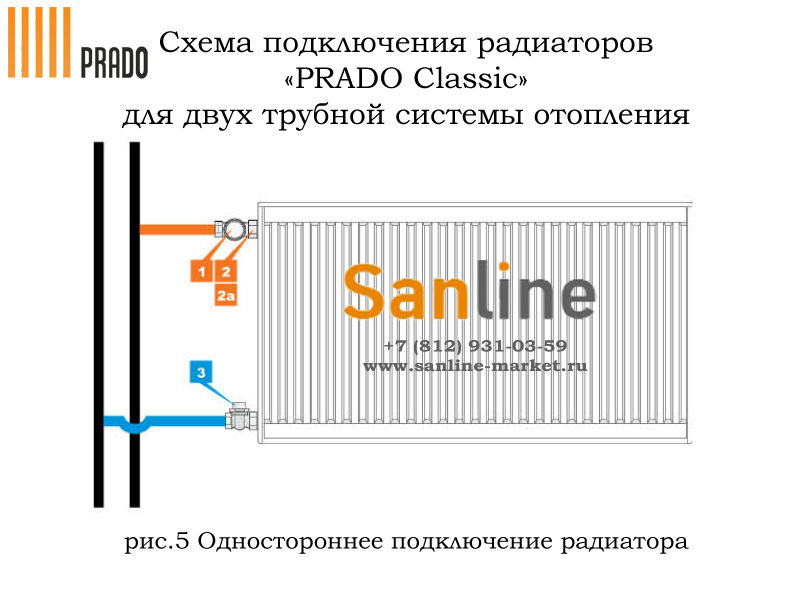

Боковое одностороннее	Популярный тип разводки, обеспечивающий высокий уровень производительности. При нём сверху подключается входной патрубок, а снизу выходной. Если же подключение «перевернуть», то будет теряться до семи процентов мощности теплоотдачи.
Нижнее	Такой метод сопутствуется потерями производительности до тринадцати процентов. В связи с этим его реализация оправдана только с эстетической точки зрения в тех случаях, когда конструкция утапливается в пол или плинтус, а сами трубы уходят вниз.
Диагональное	Отлично подходит для многосекционных конструкций. В этом случае входной патрубок подсоединяют к верхней части одной стороны, а выводят из нижней части другой. Это позволяет максимально охватить большую площадь радиатора.

Боковое одностороннее подключение обладает наибольшей популярностью

Способы подключения радиаторов отопления в квартире тоже имеют свои особенности:

1. Последовательный. Теплоноситель по одному каналу подачи проходит все радиаторы. Такой вариант нуждается в меньших затратах, но в случае необходимости замены или ремонта одной из батарей потребуется остановка работы всей системы, что доставит массу проблем в зимний период. Кроме того наблюдается падение теплоотдачи в каждом последующем обогревательном приборе;

Схема последовательного подключения батарей

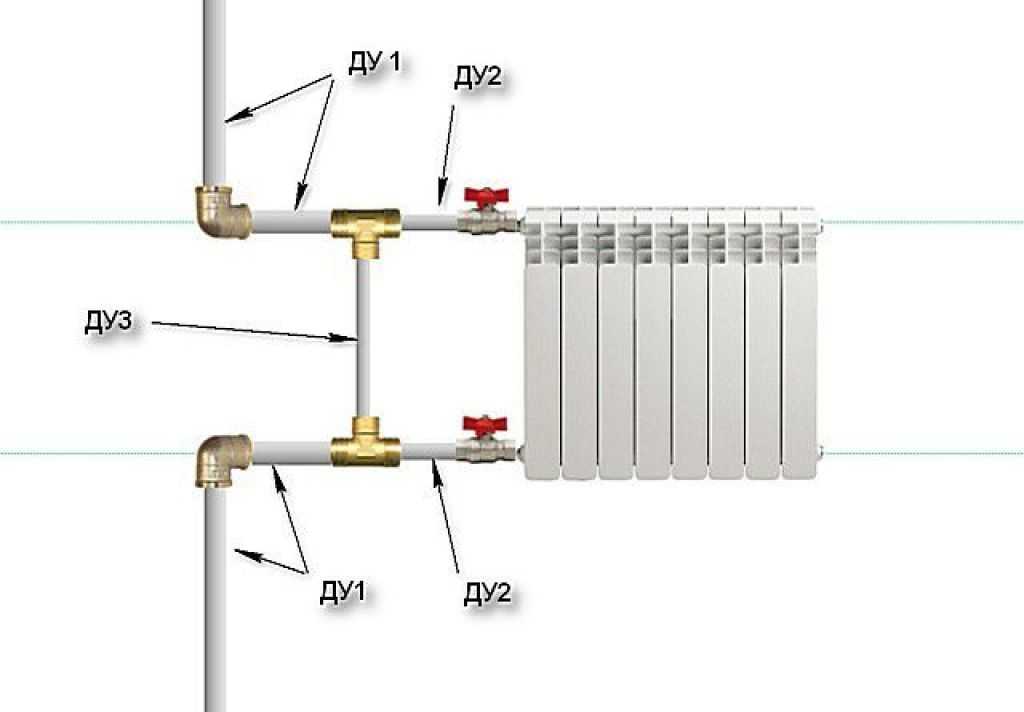

Совет: частично решить проблему необходимости отключения всей отопительной системы для осуществления ремонтных работ поможет установка запорной арматуры и перемычки, по которой пойдёт вода в обход радиатора.

Установленная перемычка

2. Параллельный. В этом случае каждая батарея имеет своё индивидуальное соединение с магистралью подачи и магистралью обратки. Данный метод дороже в осуществлении, так как нуждается в большем количестве материалов, зато гарантирует максимальную теплоотдачу каждого радиатора и позволяет осуществлять ремонтные работы без остановки работы всей системы;

Схема параллельного подключения батарей

Шаг №3: расчёт оптимального количества секций

Если секций окажется слишком мало, то зимние суровые ночи станут настоящим испытанием для вашего организма, если слишком много, то это будет попросту нецелесообразно. Наиболее простой способ, который позволит выполнить необходимые расчёты – это запустить соответствующий он-лайн калькулятор.

Совет: если же помещение, в котором осуществляется установка отопительной системы, имеет очень большие размеры, то лучше всё-таки прибегнуть к помощи специалистов, так как в таком случае начинают оказывать воздействие дополнительные факторы, которые не учтены обычными программами.

Шаг №3: подготовка инструментов

Для осуществления задуманного вам понадобятся:

• Перфоратор для создания отверстий под кронштейны;

Образец бочкового перфоратора

• Плоскогубцы;

Удобные для работы пассатижи

• Ватерпас для контроля горизонтали и вертикали конструкции;

Строительный уровень

• Рулетка и карандаш для нанесения разметки;

Рулетка с карандашом помогут нанести все необходимые отметки

• Трубный ключ для завинчивания патрубков;

Подходящий для работы газовый ключ

• Ниппельный ключ для соединения секций.

Пример ниппельного ключа

Совет: ниппельный ключ обладает очень узкой сферой использования, поэтому для разовой домашней установки радиатора покупать его не рационально.
Более выгодно взять данный инструмент на прокат или и вовсе заказать сборку батареи ещё в магазине.

Шаг №4: нанесение разметки

При размещении любого радиатора необходимо следовать определённым правилам и в соответствии с ними заранее нанести разметку:

1. Расстояние между подоконником и верхней частью батареи должно составлять от 5-и до 10-и см. Это позволит воздуху нормально циркулировать, осуществляя эффективную теплоотдачу;
2. Нижняя же часть должна быть поднята над полом на 8-12 см;
3. Зазор между радиаторными секциями и стеной выбирается от 2-х до 5-и см.

Если же батарея устанавливается не с нуля, а на замену старой, то может возникнуть резонный вопрос: как снять радиатор отопления в квартире?

Для этого:

1. Обязательно отключите систему отопления, скоординировав свою деятельность с уполномоченными структурами;
2. Скрутите или срежьте старые патрубки;

Демонтаж старого радиатора отопления с помощью «болгарки»

1. Снимите конструкцию с крюков.

Шаг №5: монтаж

Теперь переходим непосредственно к монтажным работам:

1. Лишние отверстия не нужны в новой батарее, поэтому разберёмся, как закрыть радиаторы отопления в квартире:

• нижние – глухими пробками;
• верхние – кранами Маевского;

Кран Маевского позволит легко удалять воздушные пробки из системы

2. Согласно разметке устанавливаем кронштейны, если их не осталось после старого оборудования;
3. Навешиваем на крюки новый радиатор;
4. Контролируем положение устройства ватерпасом;

Проверка горизонтали

5. Прикручиваем трубным ключом все необходимые патрубки и запорную арматуру, предварительно намотав на резьбовые соединения нити льна для повышения герметизации.

Вывод

Установка нового радиатора не представляет собой ничего сложного. Главное правильно выполнить все подготовительные работы, включая выбор схемы подключения.

Готовая к эксплуатации новая батарея

Видео в этой статье предоставит дополнительную информацию. Будьте внимательны, и у вас всё получится.
