как правильно выбрать и установить своими руками
Содержание- Что такое ИБП и зачем он нужен?
- Основные типы источников бесперебойного питания
- Как правильно выбрать и подключить ИБП
- Рейтинг популярных моделей и отзывы владельцев
Современные газовые котлы напичканы сложной электроникой которой необходимо постоянное и качественное электропитание. При перебоях с подачей электроэнергии или при аварии в электросети ваш отопительный прибор просто перестанет работать и вы останетесь замерзать в своем частном загородном доме. Для того, чтобы это не случилось владельцы используют источник бесперебойного питания (ИБП) для газовых котлов.
В этой статье мы расскажем о том зачем нужен бесперебойник и какие бывают виды, как выбрать лучший и правильно подключить своими руками. В заключении мы рассмотрим наиболее востребованные у потребителей модели источников бесперебойного питания (UPS) и приведем несколько отзывов владельцев об их работе.
Что такое ИБП и зачем он нужен?
Всем нам знакома ситуация когда электричество вдруг внезапно пропадает, свет гаснет и приходится зажигать свечи. Если вы живете в доме с центральным отоплением это еще пол беды – посидите некоторое время при свечах без телевизора и компьютера.
Фото 1: Источник бесперебойного питания с подключенной АКБСовсем другое дело когда вы живете загородом в частном доме и используете для отопления энергозависимый газовый котел. Без электропитания он перестанет работать и в скором времени вы начнете замерзать.
Чтобы избежать подобной ситуации у владельца загородного дома есть несколько выходов:
- Использовать в системе отопления энергонезависимый газовый котел, у которого вся автоматика работает механически и не требует электропитания. На рынке есть подобные модели, но их эффективность значительно ниже чем у тех, которые управляются современной электроникой.
- В пару к газовому котлу с электронным блоком управления подключить энергонезависимый. Такой вариант конечно хорош, но дорог т.к. потребуются затраты на покупку второго котла и его подключение к системе отопления.
- Полностью отказаться от газа или поставить резервный отопительный прибор на твердом топливе, например такой как отопительный твердотопливный котел «Каракан». Система из двух котлов будет также стоить очень дорого, а отопление дома дровами и углем имеет свои существенные недостатки.
- Купить и установить источник бесперебойного питания для газового котла, который позволит устройству отопления продолжить функционировать до тех пор, пока напряжение в сети снова не появится. Такой вариант наиболее предпочтителен как по простоте установки, так и по финансовым соображениям.
Давайте разберемся, что такое ИБП, из каких основных блоков он состоит и как работает. Источник бесперебойного питания включает в себя:
-
Инвертор
Инвертор для котла отопления играет очень важную роль. Он преобразует постоянное напряжение 12В от аккумуляторов, в переменное 220В с идеальной формой синусоиды, которое необходимо для правильной работы автоматики газового котла и системы отопления.
-
Стабилизатор напряжения
Для того чтобы привести низкокачественное питание электросети к уровню и виду необходимому для корректной работы электроники используется стабилизатор напряжения для газового котла. Встречаются как реализации в одном блоке с инвертором так и отдельные устройства.
-
Аккумуляторные батареи
Один или несколько встроенных или внешних аккумуляторов накапливают заряд и в случае отключения питания в основной сети, служат источником электропитания для газового котла и других устройств системы отопления.
Принцип работы бесперебойника довольно прост. В обычном режиме газовый котел питается от сети и параллельно заряжает аккумуляторы ИБП. В тот момент, когда электропитание вдруг пропадает, источник бесперебойного питания переключается на работу от батарей, до тех пор пока напряжение в сети вновь не появится. При возобновлении электроснабжения, бесперебойник возвращается к обычному режиму работы от сети и заряду аккумуляторов.
Основные типы источников бесперебойного питания
Вроде бы схема работы ИБП проста и понятна, однако существуют различные варианты ее реализации. От того каким маршрутом напряжение из электросети попадает в газовый котел или другое устройство системы отопления, различают несколько основных типов:
Оффлайн (Off-line)
ИБП оффлайн типа устроены довольно просто. Они состоят из блока аккумуляторных батарей, выпрямителя, инвертора и коммутирующего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное 12В от которого заряжаются батареи. Инвертор напротив из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, которое отлично подходит для питания газового котла.
До тех пор пока напряжение в сети на должном уровне, оно подается напрямую в нагрузку и на зарядку аккумуляторов. Когда электропитание в сети пропадает или становится ниже допустимых значений, реле переключается на блок АКБ и питание нагрузки происходит за счет них.
Основное достоинство бесперебойников этого типа сравнительно низкая цена. Однако, есть у них и минусы, такие как отсутствие стабилизации напряжения и задержка в переключении реле. При использовании источников бесперебойного питания оффлайн типа, систему следует дополнительно комплектовать стабилизатором напряжения.
Линейно-интерактивные (Line-interactive)
По свое структуре полностью копируют ИБП оффлайн типа, но с одним существенным преимуществом — на входе устанавливается стабилизатор напряжения. Благодаря этой доработке снижается количество переключений с сети на АКБ и обратно.
Фото 4: Принцип работы линейно-интерактивного источника БПЛинейно-интерактивные модели служат гораздо дольше моделей оффлайн типа.
Онлайн (On-line)
В бесперебойниках онлайн типа все происходит немного по другому. Сетевое напряжение проходя через ИБП подвергается двойному преобразованию. На первом этапе выпрямитель преобразует переменное напряжение 220В в постоянное 12В, которое подается на заряд АКБ и на инвертор. Инвертор делает обратное преобразование и на вход газового котла подается идеальная синусоида 220В.
Главные достоинства источников бесперебойного питания этого типа это идеальная форма выходного напряжения, а также мгновенное переключение на работу от аккумуляторных батарей. Единственный минус таких устройств это высокая цена.
Для газовых котлов лучше использовать ИБП онлайн типа, т.к. именно они способны обеспечить его напряжением необходимого качества, однако их цена довольно высока. В качестве бюджетного варианта стоит рассматривать линейно-интерактивные ИБП или приборы оффлайн типа с внешним стабилизатором.
Итак, с типом источника бесперебойного питания мы определились, можно переходить выбору по конкретным параметрам.
Как правильно выбрать и подключить ИБП
На какие параметры следует в первую очередь обратить внимание при выборе бесперебойника для газового котла? Давайте рассмотрим их все по порядку. Начнем с самых важных:
-
Рассчитываем мощность ИБП
Для того, чтобы определиться с этим параметром нужно сложить электрическую мощность всех приборов, которые будут от него питаться: газовый котел, циркуляционные насосы и т.п. Следует учесть, что пусковые токи могут в 3 раза превышать номинальные, поэтому потребляемую мощность каждого насоса нужно смело умножить на 3. Полученную сумму умножаем на 1,2-1,3 в результате и получим необходимую мощность источника бесперебойного питания.
-
Определяем необходимое время автономной работы
Вспомните, как часто у вас пропадает электропитание и как долго его нет? В соответствии с этими данными планируем максимальное время автономной работы и приобретаем соответствующее количество аккумуляторных батарей.
-
Выбираем тип АКБ
Для газовых котлов подойдут батареи изготовленные по технологии AGM и AGM GEL. Многие спрашивают, можно ли подключать к ИБП для газового котла автомобильные аккумуляторы? Использование стартерных автомобильных АКБ крайне не желательно. Они рассчитаны на кратковременную нагрузку для пуска двигателя. При длительном нахождении в рабочем состоянии они быстро выйдут из строя, плюс ко всему они боятся глубокого разряда. Еще один их минус в том, что электролит находится в жидком состоянии и велика вероятность испарений, что крайне не желательно в жилых помещениях.
Итак мы выбрали подходящий ИБП и необходимое количество аккумуляторных батарей к нему, теперь можно смело переходить к подключению всего комплекта к газовому котлу. Установку источника бесперебойного питания нужно производить в чистом, не пыльном помещении вдали от источников влаги. Бесперебойник не следует чем либо накрывать, чтобы не мешать работе его системы охлаждения.
Фото 6: Последовательное подключение трех АКБ к источнику БППри наличии одной батареи ее плюсовая клемма подсоединяется к плюсовой ИБП, минусовая к минусовой соответственно. При наличии нескольких АКБ они соединяются последовательно: плюс каждой батареи соединяется с минусом соседней, свободные клеммы на АКБ подключатся к соответствующим разъемам бесперебойника.
Вернуться к оглавлениюРейтинг популярных моделей и отзывы владельцев
В заключении нашего рассказа приведем небольшой обзор популярных моделей источников бесперебойного питания, наиболее востребованных среди владельцев газовых котлов:
ИБП «Штиль»
ИБП «Штиль» специально разработан для бесперебойного питания элементов систем отопления. Он относится к линейно-интерактивному типу с внешними АКБ. На выходе устройство выдает чистую синусоиду 220В/50Гц. Для удобства контроля состояния прибора он снабжен светодиодными индикаторами режимов работы.
Фото 7: Бесперебойник «Штиль» для систем отопленияМодель разработана для горизонтальной установки и имеет компактные размеры. Ниже приведены основные технические характеристики источников бесперебойного питания «Штиль»:
Модель | Рабочее напряжение, В | Мощность, Вт | Ёмкость АБ, Ач | Цена, руб |
---|---|---|---|---|
АБП-150Т | 160-260 | 150 | 17-100 | 12 587 |
АБП-200Т | 160-260 | 200 | 17-100 | 15 490 |
АБП-300Т | 300 | 160-260 | 17-100 | 18 577 |
Один из владельцев бесперебойника «Штиль», специально для kotlydlyadoma. ru рассказал о своем опыте его использования в небольшом отзыве:
Долго читал форумы в поисках лучшего источника бесперебойного питания для газового котла «Baxi» и в итоге остановился на модели «Штиль» АБП-150Т мощности которой вполне достаточно для моих целей. Также приобрел две аккумуляторные батареи по 40 Ач которые подключил последовательно. Вот уже пол года как он у меня работает, электропитание отключали за это время несколько раз и ИБП успешно справлялся со своей задачей.
Андрей Владимирович, Новосибирск
ИБП «Teplocom»
Компания «Бастион» предлагает всем владельцам газовых котлов источники бесперебойного питания онлайн типа. Прибор учитывает высокие пусковые токи и без каких либо задержек выдает на выход синусоидальное напряжение идеальной формы частотой 50Гц. Модель рассчитана на работу с двумя АКБ по 12В, емкостью от 40 до 200 Ач.

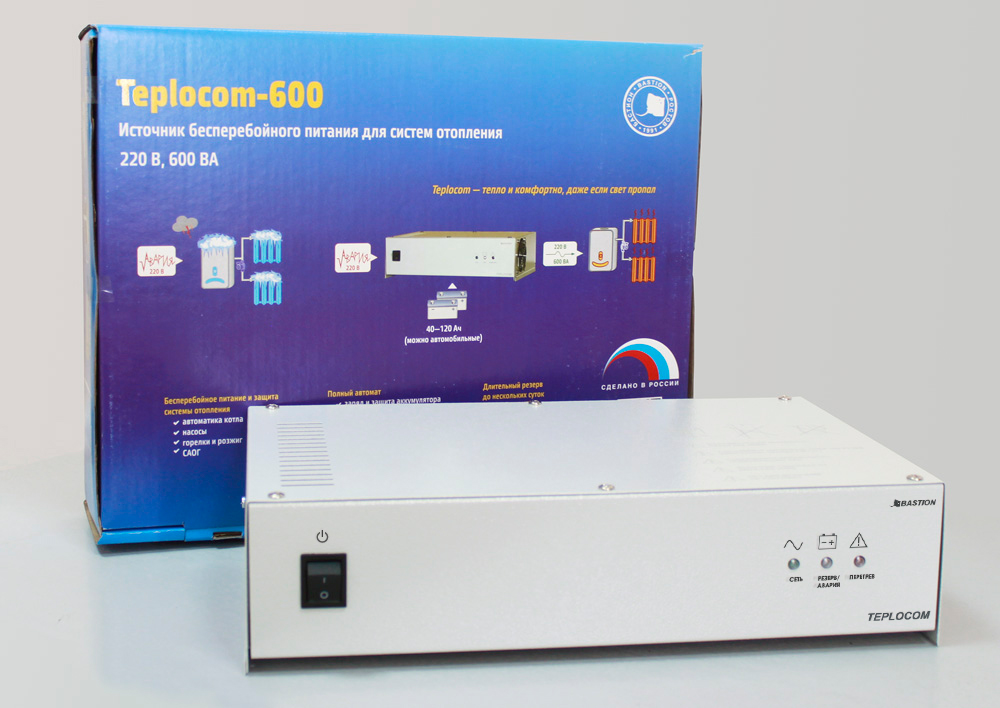

Фото 8: ИБП «Teplocom» для газовых котлов от компании «Бастион»Бесперебойник может крепится на стену в 4 разных положениях. Для установки на пол в комплекте предусмотрен комплект съемных ножек. Модель прекрасно подойдет для популярных моделей газовых котлов таких как: Vaillant, Baxi, Протерм. Основные технические характеристики бесперебойников «Teplocom» от компании «Бастион»:
Модель | Рабочее напряжение, В | Мощность, ВА(Вт) | Ёмкость АБ, Ач | Цена, руб |
---|---|---|---|---|
Teplocom-300 | 185-245 | 300(180) | 26—100 | 10 500 |
Teplocom-600 | 188-245 | 600(360) | 40-200 | 15 850 |
Teplocom-1000 | 1000(600) | 155-295 | 40-200 | 19 250 |
О своих впечатлениях от владения ИБП «Teplocom» нам рассказал один из его владельцев:
Долго читал на форумах, как лучше лучше решить проблему отключения газового котла при перебоях с электропитанием. Сначала были мысли установить простенький резервный котел «Эван» Warmos для отопления дровами и углем в случае чего. В конечном итоге все-таки решил приобрести новинку от компании «Бастион», источник бесперебойного питания «Teplocom» 600 с комплектом аккумуляторных батарей. Прибор гармонично разместился на стене котельной, а АКБ поставил на специальный стеллаж. ИБП работает совершенно бесшумно и ничем о себе не напоминает.
Павел Андреевич, Нижний Новгород
В завершении нашего рассказа посмотрите небольшое видео о том как выбрать и подключить ИБП к котлу отопления:
Вернуться к оглавлению Заключение
С учетом качества отечественных электросетей установка ИБП для системы отопления просто необходима, если вы конечно не хотите замерзнуть в своем загородном при очередном отключении газового котла. Мы надеемся, что наша статья помогла вам выбрать лучший источник бесперебойного питания для вашей системы отопления.
Источники бесперебойного питания для котлов отопления.
NEW: Современная, супер компактная система 2020 года.
Отличие системы от «традиционных» комплектов:
- Полностью настенное крепление и ИБП и блока АКБ — экономит место.
- Современная схемотехника ИБП работает без вентилятора — полная тишина при работе.
- Безвентиляторная схема дает не только тишину — это увеличение срока службы ИБП, т.к. не заносится пыль в корпус ИБП. А пыль — главный враг On-Line ИБП.
- On-Line ИБП Штиль — это «два в одном» : высокоточная стабилизация напряжения и питание котла при аварии на входной линии.
- On-Line ИБП переходит на питание от батарей мгновенно — время перехода 0 мсек. Это важно для газ-контроля.
- Батарейный блок состоит из двух гелевых аккумуляторов — это самые передовые технологии, позволяют в небольшом габарите достигать большей емкости, чем «традиционные» AGM батареи.
- Для увеличения времени автономии, возможно подключение второго батарейного блока.
- Батареи закрыты в ящик, обеспечивая безопасность эксплуатации.
- Разработан и изготовлен ИБП в РФ, гарантия 2 года, сервисная поддержка по всей стране!
Подробнее о стоимости, комплектации, наличии на странице: настенный ИБП для котлов мощностью 100-150 Вт.
Далее:в этом главном разделе сайта собраны наиболее популярные и заслуживающие доверия по критерию «качества» источники бесперебойного питания котлов. Котлы отопления бывают газовые и твердотопливные, поэтому мы рекомендуем перед началом выбора подходящего Вам ИБП ознакомиться с основными принципами выбора ибп для котлов отопления. На нашем сайте опубликованы статьи, помогающие сделать верный выбор оборудования а так же рекомендации как и где устанавливать ИБП, сроку службы и правильности эксплуатации комплекта ИБП с аккумуляторами. Для удобства выбора используйте фильтры по типу ИБП, количеству аккумуляторов (если Вы ограничены габаритами) и самое главное мощностью.
процесс выбора ИБП для котла можно разделить на два этапа:
1. подбор «головы» — и чем она умнее, тем степень защиты котла выше. (нужно знать мощность котла и насосов)
2. расчет емкости внешних аккумуляторов — от этого зависит время автономии. (время, в течении которого ИБП будет держать питание котла при отключении электроэнергии).
Мы автоматизировали этот процесс, и в окне ниже Вы можете получить в наглядном виде варианты комплектов, соответствующие заданным условиям, для этого нужно ввести мощность и желаемое время. Меняя значение времени, можно подобрать комплекты устраивающие по бюджету и габариту. Обратите внимание, что показанные варианты могут быть с одной — или несколькими внешними батареями, в стоимость входят нужное кол-во батарей и проводов для них.
Лучший источник бесперебойного питания для газового котла
Автор Евгений Апрелев На чтение 5 мин Просмотров 694
Стандартная для большинства жителей российской глубинки ситуация: вы счастливый владелец автономного отопления, но не можете нормально пользоваться благами из-за нестабильного напряжения в сети или частого его отключения. Есть два выхода: отказаться от такой схемы отопления или использовать устройство, которое способно запасать электричество впрок, делая его выходные характеристики стабильными. На самом деле такое устройство достаточно давно придумано и успешно используется во многих домах. Этот прибор называется источник бесперебойного питания для газового котла (ИПБ, бесперебойник). О выборе данного устройства для автономной системы отопления и пойдет речь в этой публикации.
Зачем ИПБ в системе отопления
Бесперебойник – это устройство, которое служит для стабилизации характеристик напряжения, получаемого из бытовой электросети. Кроме стабилизатора, в конструкцию этого прибора входит аккумуляторная батарея, которая заряжается от преобразованного переменного напряжения 220v в постоянное 12 v. Инвертор, который входит в конструкцию ИБП, повышает постоянное напряжение из АКБ до переменного напряжения 220v, и делает его правильной формы, с частотой периода синусоиды 1/50.
Зачем водогрейному котлу такое качественное электропитание? Чтобы понять это, рассмотрим основных потребителей электроэнергии в системе автономного отопления.
- Насос, который отвечает за принудительную циркуляцию теплоносителя. Это устройство оснащено электродвигателем, потребляемая мощность которого составляет 80 – 250 Вт. Как известно, любой электромотор очень критично относиться к качеству электрического тока. Любое отклонение напряжения от номинала приводит к нестабильной работе насоса, что впоследствии может привести к выходу насоса из строя.
- Автоматика. Практически все современные отопительные установки оснащаются энергозависимой защитной автоматикой, которая потребляет от 10 до 50 Вт электроэнергии. Чаще всего из-за нестабильного напряжения выходит из строя микропроцессорный контроллер, который является мозгом котлоагрегата. Его замена – это сложное и достаточно дорогостоящее мероприятие, которое может обойтись владельцу до 30% от стоимости новой установки.
- Горелка. Как это ни парадоксально, современные горелки также очень чувствительны к характеристикам электропитания. Большинство моделей оснащены системой ионизационного распознавания пламени, которая в случае нестабильности питания не распознает наличие факела и отключит котел. Кроме этого, на многих горелках установлен электрический вентилятор, а требования электромоторов к качеству питающего напряжения описано в первом пункте.
Итак, бесперебойник для газового котла является необходимостью. Теперь осталось разобраться, какой тип данного устройства лучше всего подходит для работы с котельным оборудованием.
Типы ИПБ
Все доступные на сегодня нашему соотечественнику типы бесперебойников делятся на три основные группы:
- Off-Line. Данный тип прибора сглаживает сетевое напряжение и поставляет его потребителю. Однако, при выходе параметров за пределы номинальных, ИПБ переключается на аккумулятор.
- On-Line. Принцип действия данных приборов основан на двойном преобразовании электричества. Переменный ток из бытовой энергосети преобразуется в постоянный 12v, который идет на зарядку батареи. С батареи,постоянный ток модифицируется в переменный 220v с «чистым синусом», который и поставляется потребителю.
- Line-Interactive модели сочетают в себе достоинства первых двух видов ИПБ. Сетевое напряжение стабилизируется, фильтруются помехи и сглаживаются его скачки, после чего оно подается потребителю. При выходе за номинальные параметры, бесперебойник переходит на питание от АКБ.
Приборы первой группы достаточно плохо справляются со скачками напряжения, так как фильтруют, но не стабилизируют сетевой ток. К тому же они не изменяют неправильную форму напряжения на «чистый синус». Устройства второй группы имеют низкий КПД и малый ресурс АКБ, так как все питание на потребителя идет из батареи, и она подвергается постоянным циклам заряд-разрад. Третья группа также имеет недостатки: достаточно долгое время переключения с сети на АКБ по сравнению с первыми двумя типами устройств. Кроме этого, некоторые модели выдают не чистую, а аппроксимированную синусоиду.
Справедливости ради стоит отметить, что среди Line-Interactive бесперебойников есть модели, которые выдают допустимую для работы электродвигателей и трансформаторов форму напряжения – чистую синусоиду.
Несмотря на это, специалисты единогласны во мнении, что лучшим ибп с аккумулятором для газового котла являются приборы On-Line типа, которые исключают изменение характеристик выходного тока. Единственное, что нужно таким АКБ – это аккумуляторы большой емкости.
Совет: Не подключайте к ИБП автомобильные аккумуляторы, они имеют другие характеристики зарядного тока.
Какое устройство выбрать для работы в системе отопления
Для многих пользователей отопительных котлоагрегатов сделать оптимальный выбор стабилизатор или ИПБ – задача не из легких. Сравним достоинства и недостатки этих устройств:
- источник бесперебойного питания имеет аккумуляторную батарею, а стабилизатор нет;
- как и стабилизатор, ИПБ сглаживает скачки напряжения;
- при отключении электричества, ипб позволит вам пользоваться котлом еще некоторое время, которое может быть необходимо, особенно в зимний период. Стабилизатор такой возможности не имеет.
Несколько слов в поддержку стабилизаторов: источники бесперебойного питания значительно дороже.
Совет: Чтобы выбрать хороший источник бесперебойного питания с емким аккумулятором, для газового котла, нужно иметь некоторые знания в электротехнике. Чтобы не совершить ошибку мы рекомендуем за помощью обратиться к специалистам.
с внешним аккумулятором, характеристики и подключение
Котлы, работающие на газообразном топливе, имеют электронное управление, поэтому важно обеспечить постоянность работы такого типа оборудования посредством установки бесперебойных установок. Об основных видах ИБП для газового котла, а также о критериях выбора и правилах подключения будет подробно рассказано в этой статье.
Содержание статьи:
Назначение
Газовое оборудование, применяемое для жилища, оснащается различными автоматическими системами. Прежде всего электрический ток необходим для работы насоса. Кроме этого, многие модели имеют цифровые дисплеи, которые в режиме реального времени способны выводить информацию о температуре теплоносителя и других параметрах.
Все перечисленные устройства потребляют незначительное количество электроэнергии, поэтому легко могут функционировать от резервного источника питания в ситуации, когда происходит аварийное или плановое отключение света.
Виды
Прежде чем приобрести ИБП для котла отопления, желательно разобраться в том, какая модель устройства наиболее подойдёт для надёжного обеспечения электрическим током газового оборудования.
Генераторы
Если электричество в сети пропадает на непродолжительное время, то источник бесперебойного питания для котла легко справится с нагрузкой, и отопительное оборудование будет работать без остановки. Запаса аккумуляторов не всегда достаточно и произойдёт отключение газового котла. Учитывая тот факт, что продолжитльное прекращение может привести к очень нежелательным последствиям, следует заранее позаботиться о достаточном запасе резервных источников питания.
Полностью предотвратить негативное воздействие отключения электричества можно с помощью дизельного или бензинового генератора. Достоинство использования такого типа ИПБ заключается также в том, что к ним можно подключать дополнительное электрическое оборудование.
Недостатком генераторов является слишком дорогая эксплуатация по причине высокой стоимости топлива. В зависимости от мощности такие установки потребляют горючего от 2 до 5 и более литров в час.
Внимание! Электронное оборудование газовых котлов очень чувствительно к правильной фазировке, поэтому при использовании генераторов не обойтись без приобретения электронного прибора для резервного электроснабжения или стабилизатора напряжения.
Солнечные батареи
Солнечные батареи являются отличным вариантом обеспечения дома или дачи бесплатной электроэнергией, но в зимнее время года такой источник тока может быть малоэффективным. Слишком короткий световой день и пасмурность негативно скажутся на накоплении электрического тока батареями.
Аккумуляторные бесперебойники
Аккумуляторные ИБП являются наиболее эффективными устройствами, применяемыми для обеспечения электрическим током. Такие приборы имеют встроенные аккумуляторы и автоматическую систему подзарядки. Такие устройства моментально включаются, когда электричество в сети пропадает. Кроме этого, многие модели позволяют подключать внешние перезаряжаемые батареи, что делает возможным эксплуатацию такого устройств в течение нескольких дней.
Внимание! При использовании бесперебойника аккумуляторного для газового котла можно обойтись без использования генератора даже при длительных отключениях электроэнергии при использовании аккумуляторов большой ёмкости.
Другие виды бесперебойников
Кроме перечисленных устройств, для обеспечения автономной работы газовых котлов можно использовать ветрогенератор. Такая установка в зимнее время будет намного эффективнее солнечных батарей, особенно в регионах, где такое природное явление, как ветер, не является редкостью.
Внимание! Ветрогенератор также следует объединить в систему со свинцовыми, но лучше литиевыми батареями, а для подачи тока к элементам отопительной системы использовать качественные электрические преобразователи.
Технические характеристики
Основными техническими характеристиками таких устройств являются:
- Время резервной работы.
- Максимальная мощность.
- Напряжение входа/выхода.
- Тип выходного сигнала.
Все эти параметры следует обязательно учитывать при выборе источника бесперебойного питания для газового отопительного оборудования.
Критерии выбора
Источник бесперебойного питания для газового котла отопления должен легко справляться с нагрузкой и включаться практически одновременно с исчезновением электрического тока в электрической сети. Для обеспечения этого требования необходимо в первую очередь обращать внимание на следующие параметры:
- Продолжительность обеспечения электрическим током в автономном режиме.
- Мощность.
- Характеристики выходного тока (вид синусоиды).
- Диапазон рабочего напряжения.
- Цена.
Чем длительнее период работы устройства в автономном режиме, тем лучше, ведь при аварийном отключении электричество может отсутствовать в сети в течение нескольких часов и даже дней. Значение мощности и рабочего напряжения должны полностью покрывать потребности газового оборудования, в противном случае электроника прибора может автоматически прекратить работу устройства либо оборудование будет работать с повышенной нагрузкой. Тип синусоиды также очень важен, особенно для современного оборудования, оснащённого микропроцессорным управлением.
Внимание! Возможность подключения к внешнему аккумулятору также является очень важной опцией ИБП для газового котла.
Подключение
При подключении газового отопительного оборудования к бесперебойнику своими руками можно допустить ошибки, которые могут привести к выходу блока управления устройства из строя. Для правильного соединения необходимо производить работы по следующей схеме:
- Подобрать место для размещения устройства в непосредственной близости от отопительной установки, работающей на газу.
- Соединить клеммы с контактными проводами батареи, соблюдая полярность и качественно затягивая резьбовые соединения.
- Включить вилку котла в сеть и проверить значение напряжения на дисплее устройства.
- Отключить устройство и газовый котёл от сети.
- Вилку котла подключить к выходной розетке источника бесперебойного питания.
- Включить бесперебойник в сеть.
- Запустить газовый котлёл.
Популярные модели ИБП для газовых котлов
Популярностью у населения пользуются следующие модели:
- Энергия гарант 1000.
Устройство позволяет обеспечить до 11 часов бесперебойной работы. Максимальная мощность подключаемой нагрузки составляет 600 Вт.
- Eltena intelligent 500 LT2.
Время автономной работы до 12 часов при мощности оборудования 300 Вт. Устройство имеет минимальное время переключения в автономный режим (4 мс).
- Helior Sigma 1 KSL — 12V.
Бесперебойник этой модели можно использовать до 24 часов при выходной нагрузке до 800 Вт.
Отзывы
Пользователи, которые уже приобрели устройства для резервного электроснабжения газовых котлов отопления, как правило, положительно отзываются о таких устройствах.
Геннадий. г. Аша: «Изучив рейтинги бесперебойников, решил выбрать модель Eltena intelligent 500 LT2. Очень хороший и надёжный прибор. Рекомендую к приобретению!»
Иван. г. Анапа: «Работой прибора бесперебойного питания очень доволен, но аккумуляторы для ИБП газовых котлов садятся довольно быстро».
Николай. г. Анадырь: «В нашем регионе часто дует сильный ветер, поэтому установил ветряк и бесперебойник с аккумуляторами. Система постоянно и бесплатно подзаряжает аккумуляторы, которые способны обеспечить током газовый котёл в течение суток».
Какой источник бесперебойного питания выбрать, зависит от многих параметров системы отопления, поэтому, прежде чем приобретать такое изделие, следует тщательно изучить инструкцию к газовому отопительному устройству. При подключении, прежде всего, необходимо обеспечить подачу электрического тока, мощность которого будет достаточной для работы схемы управления и циркуляционного насоса.
Лучшие ИБП для газовых котлов
Эксперты советуют приобретать газовые котлы только в тандеме с хорошим, технически подходящим источником бесперебойного питания. И это не пустой маркетинг: вспомогательный агрегат продлит срок службы дорогого оборудования. При выборе ИПБ для котла отопления следует тщательно ознакомиться с характеристиками модели, верно определить, какие параметры необходимы. А также изучить отзывы в интернете, чтобы не прогадать и взять надежное, качественное устройство для дома. Наша редакция проанализировала рынок и составила независимый рейтинг лучших источников бесперебойного питания для газовых котлов, в сочетании цена-качество, на 2021 год.
ТОП 10 лучших ИБП для газовых котлов
Под ИБП для газового котла, как правило, поднимают линейно-интерактивный источник бесперебойного питания с выносным или встроенным аккумулятором. Это совокупность инвертора с дополнительной батареей питания, которая обеспечивает непрерывную работу и стабилизацию напряжения, даже если оно «скачет» или временно отключается.
Многие газовые котлы являются энергозависимыми – они нуждаются в круглосуточном подключении к сети. При отсутствии электричества оборудование не может функционировать, соответственно, отопительная система охлаждается, а в зимнее время может вовсе замерзнуть и лопнуть. ИБП разных типов – интерактивные, с двойным преобразованием, призваны обеспечить бесперебойную работу бытовых систем и предотвратить аварийные ситуации, вызванные перегрузками, замыканиями.
В ТОП-10 от нашей редакции вошли лучшие ИБП для котла по цене и качеству. Это хорошие, надежные модели от проверенных производителей, собравшие большинство положительных отзывов.
1. Powerman Online 1000 Plus
Чтобы защитить от перебоев электропитания дорогостоящее отопительное оборудование лучшим решением станет надежный прибор с двойным преобразованием. Мощная модель из линейки ONLINE работает с внешним аккумулятором, емкость которого пользователи выбирают, исходя из личных потребностей. В случае длительных отключений можно устанавливать батареи даже до 100 Ач, что позволяет добиться максимальной автономности. Впечатляет и диапазон настроек ИБП, здесь предоставлена возможность регулировок всех выходных параметров, что в разы расширяет сферу его применения.
Достоинства:
- диапазон напряжения 115-295 В;
- оправданный ценник;
- минимальные отклонения в автономном режиме;
- экорежим;
- простота настройки;
- надежная защита от перегрузок;
- USB-порт.
Недостатки:
- шумная работа
- запутанная инструкция.
2. Энергия Гарант 500
Для безопасной эксплуатации энергозависимых приборов многие пользователи выбирают продукцию российского бренда Энергия. Как и вся линейка Гарант, данная модель используется с внешним аккумулятором, что упрощает их замену и позволяет собрать батарею АКБ требуемой емкости. По надежности ИБП не уступает и даже превосходит многие зарубежные аналоги. А после обновления еще и выходит в лидеры по параметрам экономичности в режиме холостого хода, за счет доработанной схемотехники. Но ключевым преимуществом ИБП стала возможность установки для подключения котла в не отапливаемом помещении, ведь производитель допускает работу при отрицательных температурах.
Достоинства:
- простая замена батарей;
- скорость зарядки;
- эксплуатация при минусовых температурах;
- информативный LED-дисплей;
- инверторный режим.
Недостатки:
- шумное охлаждение.
3. Stark Country 1000 Online
Один из лучших источников бесперебойного питания примечателен двойным преобразованием и постоянно задействованными аккумуляторами. Достаточно сложная схема увеличивает потребление электроэнергии, но именно она позволила производителю добиться идеального выходного напряжения. К тому же такое решение дало возможность избавиться от задержек при переходе в автономный режим и обратно, а погрешность при регулировке снизить до 1%. По отзывам покупателей, ИБП одновременно может питать не только котел, но и другие важные потребители. Например, насосы, обеспечивающие движение воды в отопительной магистрали, или компьютерную технику.
Достоинства:
- справляется даже со значительными скачками напряжения;
- двойное преобразование;
- стабильное выходное напряжение;
- встроенный байпас;
- нулевое время перехода между режимами;
- стабилизатор.
Недостатки:
- срок службы входящих в комплект батарей;
- не экономичен.
4. Энергия Pro 1700
Функциональный и качественный бесперебойный источник питания для котла отопления защитит от сбоев в работе даже самое чувствительное оборудование. Как свидетельствуют отзывы, встроенный цифровой ШИМ-модуль и стабилизатор с высокой точностью нивелируют значительные просадки и скачки в сети электроснабжения. ИБП продолжает устойчиво функционировать при 10% отклонениях в любую сторону, не задействовав аккумуляторы, тем самым, продлевая их ресурс. По этой причине ИБП станет оптимальным выбором для частного сектора, где подобные негативные факторы не редкость.
Достоинства:
- высокая номинальная мощность;
- возможность использовать автомобильные АКБ;
- устойчивая работа при значительных отклонениях;
- надежность и практичность;
- продолжительный срок службы;
- режим энергосбережения.
Недостатки:
5. РЕСАНТА УБП-1000
Популярный бренд производит широкую линейку ИБП с аккумулятором в качестве резервного источника. Но именно модель УБП-1000, по отзывам покупателей, обладает оптимальными техническими характеристиками. Скрытая под компактным корпусом надежная начинка обеспечивает долгий срок службы подключенным энергозависимым приборам, в том числе чувствительным котлам отопления. Чтобы увеличить время автономной работы предусмотрена возможность последовательного подключения двух АКБ. Функция «холодный старт» позволяет запустить бесперебойник даже без подачи на него напряжения одним нажатием кнопки.
Достоинства:
- компактность и малый вес;
- надежный производитель;
- прекрасное сочетание цена-возможности;
- фильтр входящего напряжения;
- стабильное выходное напряжение;
- тихая работа кулера;
- емкость батарей до 100 А/ч.
Недостатки:
- только один выходной разъем.
6. SVEN RT-500
Для подключения котла не всегда целесообразно использовать бесперебойник высокой мощности. Особенно если в будущем не планируется запитать от него и другие потребители. Данная модель подойдет именно на такой случай. Скромные выходные параметры компенсированы высоким качеством изготовления и надежностью устройства. ИБП очень компактно, благодаря чему, по отзывам покупателей, проблем с размещением не возникнет даже в небольшом помещении. Микропроцессорное управление обеспечивает наилучшие показатели выходящего напряжения и защищает при просадках в сети.
Достоинства:
- высокий ресурс и надежность.
- современный дизайн;
- информативный монитор;
- возможность комбинирования аккумуляторов;
- компактный корпус.
Недостатки:
- шум при работе выше заявленного.
7. Hiden Control HPS20-0412
Мощный интерактивный бесперебойник разработан с учетом специфики работы циркуляционных насосов отопительных систем. Поэтому он лучше аналогов подходит для газовых котлов. Этот надежный прибор стал одним из самых популярных благодаря неплохому запасу мощности, возможности замены АКБ и установки дополнительных батарей. Модель оснащена системами защиты от перегрузки и замыкания, это увеличивает ресурс работы как самого ИБП, так и отопительного оборудования. Покупатели единогласно рекомендуют его к покупке, отмечая стабильность, хорошее качество сборки и материалов.
Достоинства:
- холодный старт;
- доступная цена;
- возможность установки дополнительных АКБ;
- гибкие настройки;
- хорошо проработаны защитные функции;
- программная установка тока, профиля зарядного устройства;
- качественная сборка.
Недостатки:
8. БАСТИОН TEPLOCOM-100+
Недорогой, но хороший бесперебойник для газового котла вошел в наш рейтинг за скорость зарядки и долгую автономную работу. Модель надежная, качественная и полностью соответствует указанным характеристикам. Она идеально подойдет для подключения циркуляционных насосов в составе отопительных систем, твердотопливных котлов, а также другой бытовой техники мощностью до 100 Вт. Поставляется ИБП без аккумулятора, зато батарея здесь съемная, плюс можно установить дополнительный модуль для увеличения времени непрерывной работы при отключении энергии. По отзывам, бесперебойник очень прост в использовании, надежен и ремонтопригоден, что редко встречается в данном ценовом сегменте. Плюсов добавила возможность крепления к стене.
Достоинства:
- ремонтопригодность;
- установка дополнительных АКБ;
- простота подключения и настройки;
- можно закрепить на стене;
- невысокий уровень шума;
- подходит для котлов и другой техники.
Недостатки:
- короткие штатные провода.
9. Hiden Control HPS20-0312
По мнению покупателей, это лучший ИБП для котла по цене и качеству. Чистая и стабильная синусоида позволяет подключать любые котлы с циркуляционными насосами. Заряд тока можно выбирать программно, что дает возможность подключать батареи любой емкости, без угрозы переразряда. Вся информация о работе устройства выводится на яркий ЖК-дисплей, дополнительно есть звуковой сигнал событий. Источник бесперебойного питания отлично подходит для бытовых газовых котлов, но не является универсальным – его не рекомендуют брать для одновременной подпитки точной техники из-за резкой коррекции напряжения при перепадах. Поставляется без аккумулятора.
Достоинства:
- недорогой;
- гибкие настройки заряда и профиля АКБ;
- холодный старт;
- чистая синусоида на выходе;
- надежные защитные функции;
- наличие всех защитных функций.
Недостатки:
- резкая коррекция напряжения.
10. Ecovolt Smart 312
Отличный бесперебойник серии Smart выдает чистую синусоиду и, что главное, стабилен в работе. Расширенный диапазон сетевого напряжения заметно увеличил ресурс аккумуляторной батареи, ведь устройство не переходит в режим АКБ при малейших перепадах. Основные платы выполнены по технологии SMD, благодаря чему ИБП компактен, легок, а внешний корпус обладает привлекательным дизайном. Встроенный стабилизатор полностью соответствует нормам ГОСТ, сама модель оснащена комплексной защитой по току, температуре, напряжению. По отзывам, бюджетный бесперебойник безупречно справляется с работой и не имеет критичных нареканий. Его субъективный недостаток – заметный шум при работе, впрочем, он не превышает заявленный показатель.
Достоинства:
- восстановление утраченной емкости АКБ за счет десульфатации пластин;
- четкая регулировка процесса зарядки;
- широкий диапазон напряжения;
- удобный форм-фактор – ИБП легкий и компактный;
- стабилен в работе.
Недостатки:
- немного шумит.
Как выбрать ИБП для котла отопления
Основные параметры, на которые стоит обращать внимание при выборе ИБП для газового котла:
- Тип устройства. Интерактивные модели чувствительны к напряжению на входе и переключаются в режим АКБ при малейших перепадах. Их стоит брать, если в будущем не запланирована установка генератора. Во всех остальных случаях эксперты рекомендуют приобретать модели с двойным преобразователем.
- Выходная мощность. Ее должно быть достаточно для обслуживания техники, при этом минимальный показатель принято умножать на коэффициент 1,2, чтобы создать небольшой запас в 10-20%.
- Емкость аккумулятора – она определяет время автономной работы в случае полного отключения энергии.
При выборе одной модели из двух схожих, лучше приобрести устройство с возможностью установки дополнительных аккумуляторных батарей.
Также стоит обратить внимание на бренд. Лучше приобретать оборудование от проверенных фирм, которые полноценно обслуживают свою технику в период гарантии и по ее истечении.
Какой источник бесперебойного питания лучше купить
Помимо выбора модели по техническим параметрам и фирмы-производителя, важно ближе познакомиться с дополнительным функционалом. Современные ИБП стали настолько «продвинутыми», что кроме основных опций включают много вторичных и довольно полезных. Нередко именно этот фактор помогает определить, какой лучше бесперебойник приобрести в том или ином случае.
В нашем рейтинге самых лучших ИБП для газовых котлов, по отзывам покупателей, представлены два типа источников: интерактивные и с двойным преобразователем. Существует и третий тип – резервные, это более простые устройства, подающие энергию от АКБ на потребителя. Они также подходят для бытового отопительного оборудования, однако не столь популярны и мало распространены в силу простой конструкции и усредненных возможностей.
Как выбрать источник бесперебойного питания для газового котла?
Содержание:
- 1. Зачем нужен ИБП для газового котла?
- 2. Классификация ИБП для газового котла
- 3. Технические характеристики ИБП, важные для выбора
- 4. Ограничения по использованию ИБП
Русская зима – морозы порой бывают очень суровые и долгие. Вообще в нашей стране холодное время года длится почти восемь месяцев. Неудивительно, что отопление дома или квартиры люди доверяют газовым котлам — эффективно, экономично и довольно просто.
Газовый котел должен поставлять в дом тепло стабильно. Для этого нужно внимательно следить за тем, чтобы электроэнергия подавалась без перебоев и скачков: ведь она обеспечивает работу всей автоматики котла. Чаще всего человеческий глаз не в состоянии уловить минимальные мигания, скачки и кратковременные перебои в подаче электроэнергии. Для техники же это является огромным ударом: например, котел моментально выдает ошибку, перегорает плата. А в худшем случае (если котел энергозависимый) отключатся датчики контроля. Внезапное отключение электроэнергии не только сокращает срок службы котла, но и оставляет весь дом без тепла, а это чревато замерзанием системы. Всем понятно: ремонт неполадок выльется в круглую сумму.
Как же быть в такой ситуации? Ведь в период холодов нагрузки на электросеть увеличиваются в разы, и проблемы с подачей электричества неизбежны. После каждого отопительного сезона менять котел — это слишком дорогое удовольствие. Выход прост — приобретение источника бесперебойного питания для газовых котлов. Он защитит котел от перебоев в подаче электроэнергии и будет резервным источником питания на время отключений. Теперь разберемся, какие бывают источники бесперебойного питания (ИБП) и какой стоит выбрать для своего котла.
Зачем нужен ИБП для газового котла?
Ответ очевиден: разумеется, чтобы ваш котел не сломался.
Представьте ситуацию: внезапно отключили электроэнергию. Что будет происходить в этот момент с энергозависимым газовым котлом?
Первым делом отключатся циркуляционные насосы, а также датчики пламени в горелке, воды, температуры. На большинстве котлов установлен специальный датчик отсекания, который прекращает подачу газа в горелку. Поэтому попадание газа в комнату с котлом и его дальнейшее распространение по дому вам не грозит. Но горячий теплоноситель будет постепенно остывать, а после замерзания превратится в лед и разорвет всю систему отопления. Что касается платы контроллера, который управляет автоматикой котла, то при резких скачках и перебоях в электроэнергии она может перегореть, а ее замена — это дорогостоящий вызов специалистов плюс покупка самого материала. Кстати, учтите, что поломка платы из-за нестабильности электропитания и его скачков не является гарантийным случаем.
В качестве аргументов: какими же преимуществами обладает владелец бесперебойника для газового котла?
- Непрерывная работа всех подключенных приборов: при отключении электроэнергии ИБП будет моментально переключаться на аккумуляторные батареи.
- Простое использование: ИБП для газового котла не нуждается в специальном техническом обслуживании. Вам достаточно будет время от времени менять батареи аккумулятора, отработавшие свой срок.
- Элементарное подключение: чтобы ввести ИБП в эксплуатацию, вам не нужно вызывать специалиста — достаточно прочитать инструкцию.
Классификация ИБП для газового котла
В зависимости от внутреннего устройства все источники делятся на три типа.
- ИБП типа офлайн — это самые доступные в плане стоимости устройства. Принцип их работы довольно прост: когда пропадает электричество, они автоматически переводят подключенные устройства на работу от аккумуляторных батарей (АКБ). Подача электроэнергии возобновляется – ИБП автоматически переключают все устройства к сети. Главным недостатком этого типа источников является отсутствие стабилизатора напряжения. Поэтому, если напряжение будет постоянно прыгать, быстро выйдет из строя не только ИБП, но и котел.
- ИБП типа Line-interactive (линейно-интерактивные) отличаются от предыдущих устройств наличием трансформатора, который расположен на входе. Он исправляет и улучшает характеристики сигнала, в результате его амплитуда получается более стабильной. Таким образом, все подключенные к данному источнику приборы надежно защищены от скачков и перепадов напряжения. Еще одним преимуществом линейно-интерактивных ИБП для газового котла является их бесперебойная работа: благодаря стабилизатору они не так часто переключаются на аккумуляторные батареи. В итоге, за счет бесперебойной работы в одном режиме срок их службы значительно увеличивается.
- ИБП типа онлайн являются наиболее совершенными на сегодняшний день устройствами для защиты приборов от скачков напряжения и выключения электроэнергии. Сразу отметим, что, в отличие от двух предыдущих, этот тип источников может функционировать с подключенными к нему генераторами. Благодаря стабилизаторам напряжения на выходе — практически идеальная синусоида на выходе. Таким образом, онлайн-ИБП позволяют получить напряжения заданной формы и характеристик.
Вопрос цены: на источники бесперебойного питания типа онлайн в разделе «стоимость» указывается цифра, на порядок выше той, которая стоит на ценниках двух других типов ИБП. Однако при этом следует помнить, что они обеспечивают полную безопасность всей технике в доме. Их и рекомендуется использовать для защиты такого дорогостоящего и чувствительного оборудования, как газовые котлы. Примером, подтверждающим это, может служить модель N-Power Mega-Vision 10000 LT MEV10000LT.
Технические характеристики ИБП, важные для выбора
После того как вы определитесь с типом оборудования для вашего котла, посмотрите параметры, которыми оно должно обладать.
- Максимальная мощность определяет значение мощности газового котла, который подходит к выбранной модели ИБП. Если вы планируете подключать несколько приборов, то для определения мощности ИБП вам нужно узнать суммарную мощность всех приборов и прибавить запас 20 – 30%. Это обеспечит стабильную работу ИБП. Существуют модели с разными показателями. Так, небольшое значение в 1000 ВА у источника N-Power Mega-Vision 1000 ERT LT MEV1000ERTLT. Примером ИБП, предназначенных для мощных приборов, может служить модель N-Power Power-Vision 3F 50 PW3F50 с максимальной мощностью 50 000 ВА.
- Номинальное входное напряжение зависит от количества фаз в помещении, где установлен котел. Если электрический котел находится в квартире, то вам будет достаточно однофазного источника бесперебойного питания для котла с напряжением 220 В, например, модель N-Power Mega-Vision 10000 LT MEV10000LT. Если же котел трехфазный, то номинальное значение напряжения должно составлять 380 В, как у модели N-Power Power-Vision Black 10 3/1 PWB103/1.
- Стабилизация входного напряжения влияет на характеристики выходного тока. Чем меньше значение стабилизации (указывается в процентах), тем более четкими техническими характеристиками будет обладать выходной ток. Обычно стабилизация входного напряжения варьируется в пределах 1 – 2%.
- Габаритные размеры и вес – важные характеристики, без которых невозможно определить точное место установки ИБП в доме или на предприятии.
Ограничения по использованию ИБП
Чтобы оборудование служило долго и не выходило из строя, необходимо соблюдать правила по эксплуатации источников бесперебойного питания:
- обязательно ознакомьтесь с инструкцией по эксплуатации перед тем, как подключить ИБП к газовому котлу;
- запрещается открывать корпус ИБП, чтобы избежать удара электрическим током;
- нельзя превышать максимальную мощность ИБП и подключать к нему приборы, общая мощность которых значительно превышает допустимое значение;
- помещение, в котором устанавливается ИБП, должно быть чистым и сухим, в противном случае пыль и повышенная влажность существенно сократят срок службы устройства.
Приобретая ИБП для газового котла, вы защищаете дорогостоящее оборудование от аварии или разрушения из-за скачков напряжения, а себя — от материальных убытков от покупки нового котла.
Если вы не до конца определились с моделью источника бесперебойного питания – позвоните по номеру телефона 8-800-333-83-28. Опытный специалист поможет вам подобрать подходящую модель.
зачем нужен бесперебойник, какой лучше выбрать и как подключить
Работа современных систем отопления с принудительной циркуляцией теплоносителя напрямую зависит от подачи напряжения в электрическую цепь теплового агрегата.
Принцип работы
Источник бесперебойного питания – это простыми словами преобразователь напряжения. Основная его функция заключается в том, чтобы регулярно питать насос отопления. Что касается его работы, то она, с одной стороны, может показаться крайне сложной, а с другой – слишком простой.
Для того, чтобы понять принцип работы рассмотрим пример. Когда в доме есть свет, то источник заряжается с помощью аккумуляторов. Но когда электричество пропадает, то он не прекращает свою работу, а берёт энергию из аккумуляторной батареи и с помощью разработанной системы преобразует её в переменный , Вас заинтересует статья об устройстве циркуляционных насосов для отопления.
Для чего нужен ИБП?
Главная задача, которую выполняют источники бесперебойного питания для котлов отопления в контуре, состоит в непрерывной подаче напряжения. Оно необходимо для полноценной работы оборудования насосной группы и группы управления котлом. Проще говоря, бесперебойники для котлов отопления позволяют сделать контур автономным и энергонезависимым.
Решение об использовании ИБП дает собственнику недвижимости несколько преимуществ, среди них:
- возможность сделать энергозависимый котел отопления на газу полностью автономным прибором, работа которого зависит исключительно от подачи магистрального газа;
- улучшение рабочих характеристик контура;
- возможность подбора оптимального ИБП в зависимости от типа котла и специфики контура;
- обеспечение нормальной работы сложных узлов котла – электромагнитных клапанов, процессоров, трансформаторов;
- создание комфортного микроклимата в доме на протяжении всей зимы вне зависимости от внешних условий и проблем с поставками электричества.
Плюс ко всему, ипб для котла отопления отличается простой конструкцией, высокой ремонтопригодностью, доступной ценой и элементарной схемой монтажа.
Что такое источник бесперебойного питания
Понять, что такое ИБП, можно из самого названия данного класса аппаратуры. Бесперебойный источник питания предназначен для поддержания электроснабжения соединенной с ним нагрузки. В общем случае он состоит из батареи, преобразователя питания и управляющей режимами работы логической микросхемы.
В английском языке принята аббревиатура UPS — Uninterruptable Power Supply.
Принцип функционирования исходит из самого названия «бесперебойный» — на выходе ток есть всегда (пока сохраняется заряд в аккумуляторе). На вход ИБП подается напряжение из общей электросети, часть его идет на подзарядку аккумуляторной батареи (АКБ), а другая — непосредственно на выход.
Существуют различные виды источников, каждый из которых служит своим задачам и обладает определенным функционалом. Рассмотрим их подробнее.
Устройство и принцип действия
Независимо от того, по какой из трех схем выполнен конкретный бесперебойник, его ключевыми элементами являются аккумулятор и инвертор. Аккумулятор (в наиболее мощных моделях — батарея аккумуляторов) является накопителем энергии, при отключении питания от внешней сети от него запитывается инвертор — электронный преобразователь, генерирующий на выходе переменный ток с заданным напряжением и частотой. В бесперебойниках используются гелевые или AGM-аккумуляторы с номинальным напряжением 12 В. Именно в выходном каскаде инвертора скрывается ряд особенностей, крайне важных в нашем случае:
- Все оборудование, рассчитанное на работу от бытовой сети 220 В, проектируется в расчете на синусоидальную форму питающего напряжения (так называемый «чистый синус»). В то же время генерация сигнала такой формы выходным каскадом инвертора достаточно сложна, и осциллограмма от дешевых инверторов от чистого синуса будет отличаться весьма сильно — в них используются простые импульсные преобразователи. В первую очередь, это может вызвать сбои в работе контрольной электроники газового котла, во вторую — значительно увеличит индуктивные потери в обмотках электродвигателей циркуляционных насосов. Характерным сигналом о неправильной работе инвертора станет ощутимый гул электродвигателей. Длительная работа несовершенного инвертора с индуктивной нагрузкой может вызвать перегрев и пробой силовых транзисторов выходного каскада и, как следствие, полный выход бесперебойника из строя.
- Для защиты выходного каскада инвертора от перегрузки в него включаются защитные схемы, полностью отключающие нагрузку при превышении тока потребления. Так как циркуляционные насосы, как и любое устройство, имеющее в составе электродвигатель, при включении потребляют мощность в несколько раз больше номинальной, при подключении их к инвертору без достаточного запаса по мощности он встанет в режим защиты, оставив Вашу отопительную систему без питания.
Конструкция котла
Инверторный котел состоит из двух основных частей: магнитного контура и теплообменника. В задачи контура входит создание переменного магнитного поля.
Теплообменник нужен для передачи энергии от индукционного тока теплоносителю, увеличивая температуру последнего до уровня, необходимого для эффективного отопления.
Источник бесперебойного питания, или электрогенератор
В качестве источника резервного питания используется генератор с приводом от двигателя внутреннего сгорания или специальный аккумулятор, установленный в блоке бесперебойного питания. Генератор обеспечивает подачу электроэнергии в течение нескольких часов (время работы зависит от вместимости топливного бака и мощности подключенного нагрузки).
Но необходимо оборудование установить в отдельном вентилируемом помещении и предусмотреть модуль автоматического запуска, срабатывающий при пропадании напряжения во внешней сети.
Дополнительным недостатком является сложность пуска бензинового мотора в зимнее время. Владельцу необходимо предусмотреть обогрев оборудования и установить вспомогательную батарею для работы стартера. Электрические машины стандартного типа генерируют ток с искаженной синусоидой, что вызывает сбои при работе электроники.
Генераторы инверторного типа обеспечивают выработку электроэнергии со стабильными параметрами, но обладают повышенной стоимостью и сниженной мощностью.
Использовать для питания отопительного котла стандартный компьютерный блок питания недопустимо. Встроенные элементы не обеспечивают длительной работы компонентов, замена АКБ на изделия с увеличенной емкостью проблемы не решает. Компьютерный бесперебойник оснащается стабилизатором, строящим синусоиду по методу аппроксимации. Сформированный переменный ток не подходит для питания отопительного оборудования, работающего на газу.
Для оборудования котельной используется специальное устройство с вынесенными аккумуляторами напряжением 12В. Конструкция установки позволяет заменять источники тока или устанавливать батареи с увеличенным рабочим током и емкостью.
Встроенный электронный блок преобразует постоянный ток в переменный, переключение на резервное питание происходит практически мгновенно.
При включении внешнего питания происходит автоматическая зарядка элементов, контроллер не допускает подачи повышенного зарядного тока, разрушающего свинцово-кислотные аккумуляторы.
Параметры выбора ИБП для газового и твёрдотопливного котла отопления
Покупая бесперебойник для котла отопления, стоит обратить внимание на три ключевых момента:
- Мощность: ИБП должен выдерживать повышенные пусковые токи, поскольку в современных отопительных системах задействованы иногда несколько насосов принудительной циркуляции. Рекомендуем купить ибп для котла отопления с запасом мощности минимум на 20%.
- Длительность работы: Она зависит от емкости батареи. ИБП с аккумулятором 75 Ач сможет поддерживать работу газового агрегата с насосом (200 Вт) на протяжении трех часов.
- Качество электроэнергии: Не все ИБП могут нормально функционировать при падении напряжения ниже 180 В. В этом случае прибор либо отключается и показывает ошибку, либо подает сигнал об отсутствии напряжения и начинает питаться энергией от аккумулятора, в результате чего батарея быстро садится. Если в вашей сети есть просадки напряжения, выбирайте бесперебойники со стабилизацией входного напряжения .
Устройство и принцип работы бесперебойников
Типовой бесперебойник для котла в хорошем варианте оснащения состоит из следующих функциональных блоков:
- стабилизатор на входе поддерживает номинальные электрические параметры, корректирует форму сигнала;
- выпрямителем выделяют постоянную составляющую для зарядки независимого источника питания;
- одну или несколько аккумуляторных батарей применяют для накопления электрической энергии;
- инвертор преобразует постоянное напряжение в переменное для подключения потребителей;
- реле в комплекте с электронной схемой управления используют для автоматизации рабочих режимов.
Принцип работы ИБП
Схема работы
В нормальном рабочем режиме электрических сетей ИБП постоянно заряжается. Далее происходит превращение переменного напряжения в 12 вольт, после чего оно поступает во внутреннее зарядное устройство. Одновременно с этими процессами функционирует отопительный котел. Когда электричество аккумулируется в накопителе, происходит отключение от котла и все приборы функционируют от сети.
В случае отключения электроснабжения происходит обратный процесс, при котором постоянное напряжение вновь превращается в переменное. Далее, электричество начинает поступать к потребителям, подключенным к бесперебойному питанию. Данная схема относится к так называемому офф-лайн режиму работы, когда ИБП функционирует лишь по необходимости, обеспечивая зарядку батарей и питание потребителей при отключении электроэнергии. В остальное время котел работает от транзитной линии, не влияющей на автоматику ИБП, поэтому качество поступающего электричества будет таким же, как и во всей сети.
При нестабильном электроснабжении некачественная электроэнергия поступает и к оборудованию, неблагоприятно влияя на него. Это основной недостаток приборов данного типа.
Более совершенными считаются приборы, способные работать в режиме он-лайн, и не зависящие от перепадов сетевого напряжения. Превращение из 220 вольт в 12 вольт и обратно происходит независимо от внешних условий. Благодаря этому, стабилизатор выдает качественное напряжение, наиболее подходящее для котельного оборудования. Стоимость данный устройств значительно выше, однако они в полной мере обеспечивают стабильную работу системы отопления.
Виды ИБП
Источник бесперебойного энергоснабжения, в зависимости от поддерживаемых опций, осуществляет следующие функции:
- автоматическую коммутацию на питание от аккумуляторной батареи (АКБ) в экстренных ситуациях;
- инвертирование постоянного DС напряжения (12 В) в требуемое переменное (220 В) с корректировкой частоты 50Гц;
- сглаживание скачков напряжения и фильтрацию сетевых помех продолжительностью 10–100 мс;
- стабилизацию «транзитного» сетевого напряжения в штатном режиме.
Справка! Переключение питания насоса отопления на аккумулятор, преобразование напряжения и фильтрацию сетевых помех выполняют все ИБП/UPS. Стабилизацию напряжения производят только устройства, оснащенные блоком-стабилизатором.
Существуют три вида источников бесперебойного питания, которые используются и для работы с циркуляционными насосами отопительных систем.
Резервные
Простейшие бюджетные модели обеспечивают только переход на запасное питание. В обычном режиме напряжение сети уходит непосредственно в котел без стабилизации, пройдя один пассивный фильтр защиты от импульсных помех.
В случае отключения питания сети, выхода параметров за значения диапазона, коммутатор за 4–12 мс подключает штатную АКБ. Постоянное напряжение батареи сначала поступает на электрический преобразователь, где оно становится переменным, а затем повышается до требуемых 220 В.
Вам также будет интересно:Автоматическая или ручная: как определиться с подпиткой системы отопления?Вода в системе будет кристально чистой! Особенности фильтров для отопленияЭкологичность, надежность, безопасность и ещё множество плюсов у коаксиальных дымоходов для газовых котлов!
Линейно-интерактивные источники
Эти ИБП более продвинутые, чем резервные. Они отличаются встроенным стабилизатором, корректирующим сбои напряжения в диапазоне 25% от номинального значения. Это позволяет работать при довольно больших скачках напряжения без подключения в процесс батареи.
Технически такая проблема решена установкой автотрансформатора, отслеживающего отклонение переменного напряжения от заданной величины. В приборах не предусмотрена корректировка синусоидальной формы сетевого напряжения.
Инверторные бесперебойные устройства
В многокомпонентной схеме этих устройств реализован принцип двойного инвертирования. Обслуживаемое котельное оборудование, независимо от состояния сети, всегда питается от аккумулятора.
При отсутствии сетевого напряжения происходит обычное преобразование DC→AC аналогично резервным ИБП. Постоянный ток подается на клеммы аккумуляторной батареи для подзарядки.
Инверторные ИБП воспроизводят стабильные электропараметры, такой вид устройств оптимально подходит для питания тепловых насосов.
Типы UPS
Выделяются два основных принципа работы блока бесперебойного питания:
- С инвертором, находящимся в режиме ожидания.
- С постоянно подключенным инвертором.
В первом случае преобразователь постоянного тока в переменный включается во время сбоев в подаче электрического сигнала по сети. Это может быть полное исчезновение тока, скачки напряжения, изменение параметров сигнала, появление помех.
Схема 1. Standby UPS.
В данную схему включены дополнительные элементы: ограничитель напряжения (SURGE SUPPRESSOR) и фильтр.
Такие ИБП называются резервными (Standby). Для них требуется некоторое время, чтобы перейти с одного вида работы на другой. Задержки могут составлять до десятков миллисекунд.
Во втором случае UPS постоянно конвертирует переменный ток в постоянный, а затем постоянный в переменный. В этих устройствах время переключения считается нулевым, так как не происходит задержки в подаче электропитания для подключенной нагрузки.
Схема 2. Online UPS.
На схеме выпрямитель (RECTIFIER) преобразует переменный ток в постоянный, а INVERTER наоборот — постоянный в переменный.
Остальные типы являются производными от этих двух.
С точки зрения форм-фактора бесперебойники могут выпускаться как в корпусе Tower, так и Rack Mountable (для установки в стойку 19”).
Резервные ИБП
Этот тип UPS наиболее часто используется для настольных компьютеров и другого оборудования.
Диапазон мощностей нагрузки от 0 до 0,5 кВА (Вольт-Ампер — полная мощность, произведение тока на напряжение. Она отличается от активной мощности на коэффициент, связанный с реактивной нагрузкой. Активная мощность измеряется в Ваттах. Полная мощность всегда больше активной).
Резервные ИБП характеризуются КПД, равным шестидесяти процентам; небольшими размерами и низкой стоимостью. Большинство устройств способно фильтровать помехи, подавлять кратковременные скачки и провалы напряжения.
Уровень защиты нагрузки — невысокий. Такой блок питания не способен выдавать чистую синусоиду на выходе.
К разновидностям этого класса источников бесперебойного питания можно отнести интерактивные блоки питания. Они состоят из того же набора компонентов, дополненного трансформатором с несколькими точками подключения. Такая конфигурация позволяет исправлять изменения напряжения в сети без подключения батарей. Такая схема исправляет отклонения величиной до двадцати процентов от номинального значения напряжения и экономит ресурс АКБ.
Схема 3. Line Interactive UPS со ступенчатой стабилизацией напряжения.
Ещё одной модификацией резервных блоков бесперебойного питания можно назвать феррорезонансные. Они используются для нагрузок, имеющих большую мощность — от 3 до 15 кВА.
Феррорезонансные ИБП отличаются от интерактивных трансформатором, имеющим стальной сердечник. Это позволяет лучше управлять выходным напряжением и выдерживать большие нагрузки. Но такая конструкция приводит к удорожанию устройства и созданию дополнительных помех в выходном сигнале из-за индукции, наводимой в сердечнике.
ИБП с двойным преобразованием
Online UPS способны выдавать полную электрическую мощность от 5 до 5000 кВА. Это наиболее распространённый тип бесперебойников.
На выходе выдаёт идеальную синусоиду. За счёт двойного преобразования тока устраняются все помехи и искажения входящего сигнала. Отлично подходят для защиты оборудования, чувствительного к колебаниям мощности.
Начальная стоимость Online UPS выше, чем у Standby, но итоговая цена владения лучше. Это связано с более длительным сроком службы батарей. Хотя другие устройства (RECTIFIER и INVERTER) работают непрерывно и могут быстрее выйти из строя. Но их цена значительно меньше стоимости аккумуляторов.
Для устойчивой работы таких UPS необходимо обеспечить беспрепятственное поступление воздуха.
К недостаткам можно отнести шум при работе.
КПД ИБП с двойным преобразованием — около девяносто процентов. Постоянная двойная конвертация тока и охлаждение сопровождается потерями энергии. Но проседание эффективности незначительно и вполне компенсируется достоинствами устройства.
Около десяти лет назад компания APC создала усовершенствованную конструкцию ИБП с двойным преобразованием. Этот тип называется Delta conversion online UPS, серия — Symmetra.
Схема 4. Delta conversion online UPS с опорным напряжением.
Суть новшества в установке на входе блока трансформатора, подающего напряжение на выход инвертора. За счёт этого удалось снизить потери мощности и энергии, минимизировать гармоники и лучше контролировать характеристики выходного сигнала. Всё это в сумме повысило эффективность работы устройства, снизило нагрев и износ, позволило соединить бесперебойник в общую цепь с резервными генераторами. Ранее ни один из UPS не мог работать в такой связке.
Кроме того, удалось управлять входящим током для обеспечения оптимизации режима зарядки аккумуляторов.
Как рассчитать время резервного питания?
Предельные сроки, на протяжении которых газовый котел будет по-прежнему работоспособным, являются важнейшим критерием и, собственно, основной целью, для которой устанавливается сам ИБП. Чтобы рассчитать это предельно точно, есть специальные таблицы, мы же остановимся на приблизительных расчетах, предусматривающих отклонение на полчаса в ту или иную сторону. Дело в том, что пользоваться такой таблицей намного легче.
Обязательно возьмите на заметку! В котлах, теплоемкость которых не превышает 25 киловатт, зачастую имеется всего один циркуляционный насос. Следовательно, при наличии простейшей электроники этот котел будет потребляться в среднем 100-150 ватт. И если добавить к этому упомянутый выше запас, то мощность ИБП для газовых котлов должна составлять в среднем 300 ватт.
Из таблицы становится понятно, что для отопительного прибора мощностью в 150 ватт необходима батарея на 150 ампер/час, дабы обеспечить бесперебойную десятичасовую работу. И это, как вы сами понимаете, отнюдь не маленький, а достаточно мощный аккумулятор.
Газовые котлы Protherm
Ранее мы рассказывали о марке котлов Protherm, вместе с экспертами выясняли их приемущества и делали обзор модельного ряда. В дополнение к этой статье, советуем вам ознакомится с этим руководством
Как правильно выбрать и подключить ИБП
Бесперебойник для котла приобретают с учетом факторов, которые будут играть важную роль в процессе использования устройства. Чтобы не растеряться среди разнообразия моделей, производителей и характеристик устройств, нужно точно учитывать несколько параметров:
- Границы рабочего диапазона напряжения.
- Длительность работы в автономном режиме.
- Возможность подключить внешние аккумуляторы.
- Характер синусоиды на выходе из устройства.
Грамотный выбор ИБП для газового котла предполагает также учитывать мощность оборудования и количество аккумуляторов, которые в дальнейшем можно подключить к устройству. Емкость батареи напрямую влияет на длительность временного промежутка работы в автономном режиме. Для домов загородного типа подходят модели, имеющие низкий порог рабочего напряжения.
Схема подключения ИБП к газовому оборудованию проста. Дополнительно необходимо приобрести кабели и электрощиток. Выход инвертора подключают к клеммам отопительного оборудования 220 В. Их местоположение указано в техпаспорте агрегата.
Контроллер заряда подключают к сети через специальные защитные автоматы. После присоединяют батареи, включают питание и дают аккумуляторам полностью зарядиться. После этого проверяют время автономной работы механизма.
Примеры расчета мощности и выбора ИБП для циркуляционных насосов
Рассчитаем несколько вариантов для насосов:
Grundfos Alpha2 L 32-60 | Grundfos UPS 32-60/th> | Wilo Star RS15/6-130 | UNIPUMP UPC32-60 |
---|---|---|---|
Считаем, что перед нами поставлена задача подобрать комплекты под два варианта времени автономной работы: 6-8 и 14-16 часов при непрерывной работе насоса.
Модель насоса | Макс. мощность | Класс энерго- эффективности | Пусковая мощность | Запас мощности в 20 % | Мин. мощность ИБП для защиты насоса |
---|---|---|---|---|---|
Grundfos Alpha2 L 32-60/td> | 45 Вт | A | 45 Вт * 1,3 = 59 Вт | 59 Вт * 1,2 = 71 Вт | 500 ВА / 300 Вт |
Grundfos UPS 32-60 | 60 Вт | B | 60 Вт * 5 = 300 Вт/td> | 300 Вт * 1.2 = 360 Вт | 1000 ВА / 600-800 Вт/td> |
Wilo Star RS15/6-130 | 84 Вт | B | 84 Вт * 5 = 420 Вт | 420 Вт * 1,2 = 504 Вт | 1000 ВА / 600-800 Вт |
UNIPUMP UPC32-60/td> | 100 Вт | Неизвестен | 100 Вт * 5 = 500 Вт | 500 Вт * 1,2 = 600 Вт | 1000 ВА / 600-800 Вт |
Для насоса Grundfos Alpha2 L 32-60 (45 Вт) из нашего ассортимента могут быть предложены следующие варианты источников бесперебойного питания:
Eltena Intelligent 500LT2 500 ВА / 300 Вт Line-Interactive 13 671 a | SVEN RT-500 500 ВА / 300 Вт Line-Interactive 8 340 a | East Home 300 или East Home 300W 300 ВА / 300 Вт Line-Interactive 8 599 a |
Все ИБП работают с одним внешним аккумулятором. Время автономной работы при емкости батареи 33 Ач – 7 часов, 65 Ач – 14 часов. |
Варианты бесперебойного питания для насосов Grundfos UPS 32-60 (60 Вт), Wilo Star RS15/6-130 (84 Вт) и UNIPUMP UPC32-60 (100 Вт):
Наименование ИБП | Grundfos UPS 32-60 (60 Вт) Кол-во * емкость АКБВремя автономии | Wilo Star RS15/6-130 (84 Вт) Кол-во * емкость АКБВремя автономии | UNIPUMP UPC 32-60 (100 Вт) Кол-во * емкость АКБВремя автономии |
---|---|---|---|
East Home 600 или East Home 600W 600 ВА / 600 Вт Line-Interactive 12 039 a | 1 шт. * 40 Ач6 часов 20 минут | 1 шт. * 65 Ач7 часов 20 минут | 1 шт. * 75 Ач7 часов 10 минут |
1 шт. * 100 Ач16 часов | 1 шт. * 135 Ач15 часов 20 минут | 1 шт. * 150 Ач14 часов 30 минут | |
Eltena Intelligent 1000LT2 1000 ВА / 600 Вт Line-Interactive 19 844 a | 2 шт. * 28 Ач9 часов | 2 шт. * 28 Ач6 часов 10 минут | 2 шт. * 33 Ач6 часов 10 минут |
2 шт. * 45 Ач14 часов 30 минут | 2 шт. * 65 Ач14 часов 50 минут | 2 шт. * 75 Ач14 часов 30 минут | |
Powerman Online 1000 Plus 1000 ВА / 800 Вт On-Line 16 454 a | 2 шт. * 20 Ач7 часов 20 минут | 2 шт. * 28 Ач7 часов 20 минут | 2 шт. * 33 Ач7 часов 20 минут |
2 шт. * 38 Ач14 часов | 2 шт. * 55 Ач14 часов 20 минут | 2 шт. * 65 Ач14 часов 30 минут | |
East EA900Pro-H 1kVA 1000 ВА / 800 Вт On-Line 16 943 a | – | – | 3 шт. * 27 Ач9 часов |
3 шт. * 27 Ач15 часов | 3 шт. * 38 Ач15 часов | 3 шт. * 42 Ач14 часов |
В таблицах приведены блоки бесперебойного питания для насосов, которые хорошо себя зарекомендовали по отзывам клиентов и которые мы поддерживаем на складе постоянно.
Теперь остается принять решение, какой вариант наиболее приемлем. Есть смысл учитывать длительность гарантийного срока, наличие сервисных центров в вашем регионе, наличие места в котельной для установки ИБП и батарейного комплекта, стоимость комплектов предложенного оборудования. Ну, и нравится / не нравится, в конце концов.
Расчет времени резервного питания
При покупке стабилизатора напряжения для отопительного котла необходимо внимательно изучить тот отрезок времени, на протяжении которого оборудование будет работать. Поэтому расчёт времени резервного питания нужно провести кропотливо и внимательно.
Для точного подсчёта времени разработаны особые методики.
Как правило, газовые котлы, обладающие мощностью до 25 кВт, имеют один встроенный насос, и поэтому потребление такого котла составляет 90-150 Вт.
Таким образом, для функционирования оборудования с потребляемой мощностью 150 Вт на протяжении 10 часов нужна батарея 150 А/ч.
Изделия с тремя аккумуляторами
Этот топ представлен такими устройствами:
- Lanches (East) L900Pro-H 1kVA;
- Inelt (Eltena) Monolith K1000 LT.
Бесперебойник с тремя батареями
Источник
Бесперебойники выпускаются производителями в разных ценовых категориях, что позволяет каждому потребителю приобрести подходящий прибор для своего бюджета. В зависимости от стоимости в устройстве будут присутствовать определенные функции и возможности.
Бюджетные модели
Хотя более дорогие варианты аппаратов могут похвастаться высоким качеством напряжения и наличием множества дополнительных опций, в дешевом сегменте рынка также можно найти достойные изделия для надежной работы. Топ дешевых бесперебойников выглядит таким образом:
- Энергия ПН-500. Этот простой и надежный агрегат эффективно производит контроль напряжения и обладает хорошими техническими характеристиками. К полезным особенностям устройства относится наличие звукового оповещения при смене рабочего режима и автоматическую защиту, которая срабатывает при опасности перегрева. Также прибор оснащен дисплеем для удобства эксплуатации.
Бесперебойник Энергия ПН-500
Источник
- Бастион TEPLOCOM-250 . Компактный настенный бесперебойник обеспечивает стабильность эксплуатации сопутствующего оборудования и работает от встроенной батареи. Устройство обладает удобными индикаторами, которые помогают контролировать режимы и состояние аппарата. Минусом является отсутствие возможности присоединения батарей внешнего типа.
Бесперебойник Бастион TEPLOCOM-250
Источник
- Powerman Online 1000 ВА. Это универсальный прибор, который отлично подойдет как для бытового, так и для промышленного использования. Бесперебойник быстро переключается между рабочими режимами и предоставляет идеальную синусоиду для стабильной работы газового оборудования. Также он обладает небольшими размерами, что облегчает перемещение.
Бесперебойник Powerman Online 1000 ВА
Источник
Устройства по средней стоимости
Этот топ представляет собой уже более серьезные агрегаты, дополненные многими интересными возможностями для облегчения использования:
- ELTENA (INELT) Monolith K1000LT;
- Энергия ПН-750.
Существующие разновидности
В зависимости от конструкции и эффективности, рынок отопительных приборов предлагает покупателям несколько вариантов котлов. Среди них наиболее известны классические газовые, не требующие для своей работы ничего, кроме подвода голубого топлива. Подобные решения характеризуются относительно низкой стоимостью, но в плане эффективности они уступают другой модификации. Так, отопительные котлы настенной установки обладают рядом преимуществ и в настоящее время находятся на пике популярности, потесняя классику. В их конструкции применяется специальный насос, принудительно создающий циркуляцию теплоносителя. Кроме того, электронная плата управления позволяет управлять работой газовой горелки, регулируя интенсивность огня и полностью отключая ее при необходимости.
Правила эксплуатации
Когда источник бесперебойного питания для газового котла приобретен, остается только установить его и подключить к отопительному оборудованию. Этот процесс достаточно прост – вся необходимая информация имеется в инструкции, приложенной к устройству. Следуя указанной схеме, можно без каких-либо проблем подключить ИБП и обеспечить его нормальное функционирование.
При установке и в процессе эксплуатации бесперебойника нужно соблюдать ряд правил:
- Любые источники бесперебойного питания и подключаемые к ним аккумуляторы должны располагаться на расстоянии друг от друга и от любых источников тепла. Наиболее комфортная температура для ИБП колеблется в пределах 20-25 градусов.
- В помещении, где устанавливается электрическое оборудование, должен быть относительно сухой воздух. Если же есть вероятность возникновения конденсата, то для установки ИБП стоит поискать другое место.
- К выходам бесперебойника крайне не рекомендуется подключать сетевые фильтры и различные варианты тройников.
- В некоторых моделях бесперебойников имеется выход для подключения заземляющего контура. Если конкретное устройство требует заземления, то его нужно обязательно выполнить.
- Подключенный к отопительному оборудованию ИБП должен постоянно быть включенным в электросеть.
Если все эти правила будут выполнены, то эксплуатация бесперебойника будет максимально простой, и он не будет требовать внимания. Нарушение правил установки и эксплуатации ИБП может привести к снижению срока службы устройства и отопительного оборудования, а в самом худшем случае возникнет короткое замыкание и пожар. На устранение последствий может уйти намного больше средств, чем на приобретение недорогого бесперебойника.
Место установки
Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.
При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.
По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.
Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.
Инструкция по спуску воздуха в батареях отопления
Уважаемые соседи, если батареи отопления в вашей квартире недостаточно теплые – просто спустите воздух, который мешает циркуляции горячей воды.
В данном случае не нужно донимать застройщика или управляющую компанию, завоздушенность батареи – это обычное явление.
Дома на улице Сочинской оборудованы “умной” системой, которая выпуск воды из батареи может распознать как аварию – порыв и заблокировать циркуляцию, то есть без отопления может остаться весь дом!
Если эта манипуляция вам все-таки не помогла, тогда вызывайте через диспетчера специалиста из управляющей компании. Телефон МУПВ “Центральный” –.
Что такое завоздушенность батареи и как ее определить?
Если Вы заметили, что батареи не нагреваются на полную мощность, хотя еще вчера вся система работала отлично и в доме было тепло, наверняка вся проблема в том, что вам нужно всего лишь стравить воздух с той батареи, которая не совсем горячая. Данная статья расскажет во всех подробностях как спустить воздух из батареи.
Прежде чем стравливать воздух, нужно убедиться, что это действительно является причинной сбоя системы.
Для начала проверьте все батареи: если они все слишком холодные или напротив слишком горячие, возможно проблема непосредственно в обогревателе или может быть, в батареях скопился иной осадок. Также понаблюдайте, не капает ли с батарей вода. Возможно, в батарее утечка, тогда просто нужно отключить систему отопления и подтянуть гайку на впускном клапане батареи.
Если в результате проведенных действий ситуация не изменилась, возможно гайка подверглась коррозии и ее необходимо заменить. Бывают такие моменты, что на верхних этажах батареи остаются холодными, в то время, как этажом ниже батареи очень хорошо нагреты. В таких случаях желательно вызвать мастера, который специализируется в данной сфере.
А если в результате детального обследования отопительной системы вы не обнаружили иных проблем, кроме того, что какая-то батарея частично или полностью холодная, тогда вам необходимо всего-навсего понять, как стравить воздух из батареи.
Как правильно спустить воздух из батареи?
Для того, чтобы выпустить воздух с отопительной батареи используйте специальный ключ, которым можно открыть «воздушный клапан».
Чаще всего в таких случаях используют специальный радиаторный ключ, который можно приобрести в хозяйственном магазине. Современные батареи позволяют использовать для таких целей отвертку.
Теперь, когда ключ или отвертка, а также емкость для слива воды у вас под рукой, осмотрите батарею и с какой-либо её стороны, найдите маленький клапан, который в народе называется кран Маевского.
Подставьте под кран какую-либо емкость и подождите, пока весь лишний воздух выйдет. Как только пойдет вода, буквально первая капля – кран следует закрыть. Вот теперь весь воздух в батареях спущен, и кран можно закрутить в исходное положение.
ИБП для котлов
Онлайн ИБП двойного преобразования СИПБ1КА.9-11 общей мощностью 1000 ВА и встроенными аккумуляторами. Коэффициент выходной мощности 0,9. Возможность установки в стойку или на пол, высота в стойке 2U. Подключите дополнительные батареи, чтобы увеличить время автономной работы. Внутренний слот для установки SNM ..
32 413,00 р.
Онлайн ИБП СИПБ1,5КА.9-11 двойного преобразования общей мощностью 1500 ВА и встроенными аккумуляторами. Коэффициент выходной мощности 0,9. Возможность установки в стойку или на пол, высота в стойке 2U. Подключите дополнительные батареи, чтобы увеличить время автономной работы. Внутренний слот для установки S..
49 211,00 р.
Онлайн-ИБП двойного преобразования СИПБ1КА.9-11 / СУХ общей мощностью 1000 ВА и встроенными сухими контактами. Коэффициент выходной мощности 0,9 обеспечивает защиту большого количества современного оборудования. Возможность установки в стойку или на пол, высота в стойке 2U.Встроенные аккумуляторы и ..
32 833,00 р.
Онлайн ИБП двойного преобразования СИПБ1,5КА.9-11 / СУХ общей мощностью 1500 ВА и встроенными сухими контактами. Коэффициент выходной мощности 0,9 обеспечивает защиту большого количества современного оборудования.Возможность установки в стойку или на пол, высота в стойке 3U. Встроенные аккумуляторы и т.д ..
51 953,00 р.
Онлайн ИБП двойного преобразования СИПБ1КА.9-11 общей мощностью 1000 ВА со встроенными аккумуляторами. Коэффициент выходной мощности равен 0.9 Коэффициент выходной мощности 0,9 позволяет защитить современное оборудование с высокой активной мощностью. Возможность установки в стойку или на пол, высота в стойке 2U …
32 413,00 р.
Онлайн ИБП СИПБ1КА.10-11 двойного преобразования общей мощностью 1000 ВА со встроенными аккумуляторами.Коэффициент выходной мощности 1.0. Коэффициент выходной мощности 1.0 позволяет защитить более современное оборудование с высокой активной мощностью. Возможность установки в стойку или на полу, высота в ра ..
32 413,00 р.
Онлайн ИБП СИПБ1,5КА.10-11 двойного преобразования общей мощностью 1500 ВА со встроенными аккумуляторами. Коэффициент выходной мощности 1.0. Коэффициент выходной мощности 1.0 позволяет защитить более современное оборудование с высокой активной мощностью. Возможность установки в стойку или на полу, высота в ..
43 882,00 р.
Онлайн ИБП SIPB2KA.10-11 двойного преобразования общей мощностью 2000 ВА со встроенными аккумуляторами. Коэффициент выходной мощности 1.0. Коэффициент выходной мощности 1.0 позволяет защитить более современное оборудование с высокой активной мощностью. Возможность установки в стойку или на полу, высота в ра ..
54 425,00 р.
Онлайн ИБП SIPB3KA.10-11 двойного преобразования общей мощностью 3000 ВА со встроенными аккумуляторами. Коэффициент выходной мощности 1.0. Коэффициент выходной мощности 1.0 позволяет защитить более современное оборудование с высокой активной мощностью. Возможность установки в стойку или на полу, высота в ра ..
66 607,00 р.
Онлайн ИБП SIPB1BA.9-11 двойного преобразования с выходной мощностью 1000 ВА со встроенными аккумуляторами и возможностью подключения внешних аккумуляторных блоков. Коэффициент выходной мощности 0,9. Внутренний слот для установки карты SNMP. Связь Коэффициент выходной мощности 0,9 обеспечивает высокую удельную мощность A ..
28 210,00 р.
Онлайн ИБП СИПБ1,5БА.9-11 двойного преобразования с выходной мощностью 1500 ВА со встроенными аккумуляторами и возможностью подключения внешних аккумуляторных блоков. Коэффициент выходной мощности 0,9. Внутренний слот для установки карты SNMP. Связь Коэффициент выходной мощности 0,9 обеспечивает высокую удельную мощность ..
43 177,00 р.
Как выбрать источник бесперебойного питания для котла.ИБП для котлов: номинал, фото и характеристики
Отопительный период в финансовом отношении для многих семей является самым настоящим испытанием. Из-за почти ежегодного повышения тарифов на природный газ суммы платежей достигают весьма внушительных значений. Неудивительно, что с началом весны люди начинают задумываться об устройстве эффективной теплоизоляции собственного дома, а также замене и модернизации системы отопления, о комплексе мероприятий, которые позволят удешевить отопление.Один из ее ключевых моментов — замена котла на более экономичную модель.
Существующие разновидности
В зависимости от конструкции и эффективности, рынок отопительных приборов предлагает покупателям несколько вариантов котлов. Среди них наиболее известны классические газы, которые для своей работы не требуют ничего, кроме подачи голубого топлива. Такие решения отличаются относительно невысокой стоимостью, но по эффективности уступают другой модификации.Итак, отопительные котлы настенной установки обладают рядом преимуществ и в настоящее время находятся на пике популярности, вытесняя классику. В их конструкции используется специальный насос, принудительно создающий циркуляцию теплоносителя. Кроме того, электронная карта управления позволяет контролировать работу газовой горелки, регулируя интенсивность огня и при необходимости полностью отключая его.
Все это позволяет нам добиться значительного снижения потребления природного газа.Несмотря на то, что стоимость настенного отопительного котла выше, чем у обычного напольного, разница покрывается всего за год-два. Конечно, в зависимости от интенсивности его использования.Важная особенность
Поскольку в таких решениях используется не только газ, но и электричество, то при его отсутствии работа настенного котла невозможна. Выключает не только циркуляционный насос, но и все внутренние платы. Результат простой — котел не работает.Даже если в системе есть газ. Вот такая неприятная особенность. И если владелец такого современного водонагревателя заранее не позаботится о приобретении подходящего источника бесперебойного питания для котла, то при проблемах с электроснабжением необходимо заморозить в собственном доме. Мы настоятельно рекомендуем не полагаться на стабильность электросети, так как очень часто причиной выхода из строя являются погодные условия, которые могут повредить любую, даже самую надежную систему распределения электроэнергии.Вот он — настенный газовый котел. Источник бесперебойного питания позволяет обеспечивать его энергией на время, необходимое для восстановления централизованного электроснабжения.
Дайте два ведра тока …
Для людей, знакомых с электротехникой, не составит труда выбрать подходящий ИБП для котла. С некоторыми оговорками это можно сказать в отношении компьютерных ученых.
Остальные, только дистанционно представляя, что такое синусоида, электрическое напряжение и постоянный ток, не могут правильно выбрать источник бесперебойного питания (ИБП).В результате, пользуясь советами «знатоков», многие приобретают несовместимые ИБП для газовых котлов, что в лучшем случае приводит к ошибкам в работе управляющей электроники. Косвенно это означает снижение эффективности. В худшем случае использование неправильно подобранных ИБП для газовых котлов приведет к выходу из строя некоторых дорогостоящих логических блоков и необходимости их замены. Наша рекомендация следующая: перед покупкой резервного источника питания для настенного котла следует внимательно прочитать информацию по этому вопросу и понять основные принципы работы такой системы.Потраченный после этого час времени позволяет сэкономить внушительную сумму. Тем более, что в этом нет ничего сложного. Выбирая источник бесперебойного питания для котла, можно учитывать лишь несколько ключевых моментов.Что питает обогреватель
Если первые настенные котлы управляли электронными схемами были относительно простыми, то современные решения содержат настоящий микропроцессор. Чтобы понять масштаб сложности, можно привести тот факт, что некоторые котлы позволяют владельцу настраивать работу с помощью мобильной связи.Совершенно очевидно, что характеристики подаваемого на устройство питания должны находиться в допустимых пределах.
Итак, если указано, что котлу для работы требуется 230 В, то напряжение должно быть ровно (+ -10%, что предусмотрено стандартом). Кроме того, хотя многие знают, что ток в бытовых электрических розетках переменный, не все понимают, что это означает на практике. На самом деле термин «переменная» указывает на особенность этого вида тока — наличие синусоиды.То есть направление движения заряженных частиц, протекающих по проводнику, периодически меняется на противоположное. Бытовая техника рассчитана на работу в этом режиме. Очевидно, что если этого не соблюдать, то могут быть сбои в работе чувствительных элементов — той самой электроники. Кроме того, несоответствие параметров сети вызывает повышенный нагрев постоянно работающего мотора насоса.Вывод простой: покупая источник бесперебойного питания для котла, обязательно стоит изучить спецификацию к нему и убедиться, что выбранный резервный блок выводит на устройство именно чистую синусоиду.В противном случае лучше воздержаться от покупки именно этого ИБП и поискать альтернативные модели.
Синусоида
Автомобилистам известно, что все существующие аккумуляторы выдают постоянный ток. Чтобы превратить его в переменную, необходимо использовать специальную электронную схему.
Все источники бесперебойного питания с этим справляются с задачей, однако, если подключить осциллограф и посмотреть на синусоидальную волну, создаваемую недорогими моделями, вместо параболы на экране появляется ступенчатая пирамида.Для потребителей, нетребовательных к данной характеристике электросети, этот факт является совершенно беспринципным. Например, источники света, компьютеры со своими преобразователями и многое другое оборудование работают нормально. Однако если вместо синусоиды на выходе «пирамида», то стабильную работу электронных плат отопительных котлов никто не гарантирует.
Типы аккумуляторов
К ИБП можно подключать аккумуляторы одного из двух типов: герметичные, необслуживаемые и свинцово-кислотные.Первые внешне представляют собой небольшие пластиковые коробочки с двумя выводами. Они устанавливаются в системах резервного копирования для компьютеров. Преимущество таких батарей в том, что при работе на воздухе не выделяются газообразные побочные продукты — они герметичны и могут быть установлены даже в спальне.
Недостаток — высокая стоимость, малый срок службы (официальные данные взяты с идеальных систем) и, главное, малая емкость, что требует сбора целых блоков таких аккумуляторов, если, конечно, владелец не хочет ограничиваться всего несколько десятков минут работы котла.С точки зрения целесообразности предпочтение отдается большему количеству автомобильных аккумуляторов. Появление необслуживаемых моделей дает возможность не готовить кислые растворы и контролировать остаточную емкость электролитной жидкости. По стоимости за емкость такие батареи идеальны. Их недостаток в том, что в процессе зарядки в воздух выделяется небольшое количество водорода, поэтому их рекомендуется размещать вне жилых помещений.
Восстановление заряда
Батарея, подключенная к ИБП, постепенно разряжается.Даже если не используется. Чтобы восстановить потерянный в процессе заряд, понадобится специальное зарядное устройство.
Это может быть отдельное устройство, а также быть частью резервного источника. Очевидно, что последнее предпочтительнее. Важно, чтобы зарядный ток был достаточным для восполнения емкости аккумулятора.Принцип работы
Все такие источники делятся на два класса: с нормальным и двойным преобразованием. Устройства первого типа при исчезновении электричества в сети переходят на питание от батареи, они берут с них 12 (24) В постоянного тока, которое повышается до 220 В и становится переменным (синусоида мы упоминали ранее).Намного дороже решения второго типа. В них преобразователь работает не только при работе от аккумуляторов, но и в штатном режиме. Переменный ток сети выпрямляется и подается на генератор синусоидальной волны. То есть все время ИБП работает по принципу «переменный — постоянный — переменный» ток. Это позволяет гарантировать идеальную синусоиду на выходе вне зависимости от изменения параметров внешней сети. Название — источник бесперебойного питания с двойным преобразованием, или инверторный ИБП (онлайн).
Номинальные характеристики и модельный ряд
По официальным данным, наиболее востребованы ИБП с обычным преобразованием, но с идеальной синусоидой переменного тока. Самыми известными стали источники украинской компании, продаваемые под торговой маркой «Леотон». Внутренняя электрическая схема в них просто идеальна — все продумано до мелочей. Однако сама сборка часто бывает настолько плохой, что возникает вопрос: «Как вообще она работает?». Возможно, в новых моделях этот печальный факт будет устранен.
Из зарубежных аналогов выделяются новые решения от APC, характеризующиеся синусоидальным сигналом. Это, например, модель Smart-UPS SUA1000I мощностью 1000 Вольт * Ампер (около 700 Вт). При подключении к компьютеру им можно управлять через USB или последовательный интерфейс. Его вес около 20 кг. Время зарядки предустановленной батареи — 3 часа. Продолжительность работы указать нельзя, так как она зависит от потребляемой электроэнергии.
Решения с двойным преобразованием так же свидетельствуют о том, что они достаточно дорогие, поэтому их целесообразно использовать либо при больших нарушениях в работе электросети, либо при наличии «лишних» средств.APC Smart-UPS On-Line SURT1000RMXLI лидирует в рейтинге этих устройств. Его вес почти 30 кг. Производит мощность 700 Вт. В таком режиме он может проработать 10 минут. Заряда хватает на 3 часа. При работе от сети он может регулировать напряжение в диапазоне от 100 до 280 вольт.
Вот список требований, которым должен соответствовать хороший ИБП для бойлера:
— Выходной сигнал является чистой синусоидой.
— Выходная электрическая мощность соответствует потреблению котла. Обычно превышение должно составлять не менее 30%.То есть, если водонагреватель системы отопления потребляет 100 Вт, как указано в инструкции, то источник бесперебойного питания для котла должен уметь выдавать не менее 150 Вт, а еще лучше.
— В конструкции предусмотрено автоматическое переключение режимов работы в зависимости от состояния основной сети.
— Аккумуляторы для ИБП для котлов должны заряжаться зарядным устройством самого резервного источника до нужного значения без вмешательства человека. И вне зависимости от их типа.
— Хороший ИБП для отопительных котлов должен содержать систему защиты от частых переключений. При восстановлении подачи питания на основную линию «переход» на нее должен производиться с задержкой.
— Текущее значение встроенного зарядного устройства должно быть достаточным для восстановления электрической емкости подключенного аккумулятора.
— Качество сборки не должно быть кустарным, чем грешат некоторые модели одной известной фирмы.
Таким образом, если при покупке учтены все вышеперечисленные нюансы, решение о том, как выбрать ИБП для котла, не вызовет никаких затруднений.В рамках данной статьи невозможно осветить все нюансы, поэтому необходимо поискать дополнительную информацию о правилах подключения и последующей эксплуатации.
Источники бесперебойного питания. Источник бесперебойного питания газового котла
Бесперебойное использование активно используется владельцами персональных компьютеров. Модели между собой довольно разные. В первую очередь необходимо обратить внимание на периодичность модификации. Выходное напряжение компьютерных источников бесперебойного питания в среднем составляет 55 В.
Модели проводимости не сильно отличаются. Если говорить о конструктивных особенностях, важно отметить, что в состав устройств входят модулятор, преобразователь и прямой динистор, который отвечает за частоту устройства. Стоит в наше время хороший источник бесперебойного питания (ББП) в районе 4 тысяч рублей.
Модели класса VFI
Устройства этого класса производятся с разной выходной частотой. В некоторых модификациях используется система защиты от волновых колебаний.Параметр проводимости для бесперебойных устройств этого класса находится в районе 55 мкм. Если говорить о конструктивных особенностях, важно отметить, что модели производятся с конденсаторными блоками разной чувствительности. Обычно тиристоры имеют среднюю мощность. Многие модели имеют систему защиты от сбоев сети.
Чаще всего используются стабилизаторы интегрального типа. Также на рынке представлены модификации с действующими аналогами. Как правило, параметр порогового напряжения для автоматических выключателей не превышает 35 В.Усилители в аппаратах этой серии не устанавливаются. Также важно отметить, что модели отлично подходят для персональных компьютеров разных производителей. Имеется качественный источник бесперебойного питания 220В такого класса в районе 5500 руб.
Устройства класса VI
Непрерывный класс представлены более подходящими для отопительных котлов. Чаще всего выпускаются модели с выходной мощностью 35 Вт. Система защиты от волновых колебаний предусмотрена не во всех устройствах.Резисторы для моделей устанавливаются только сеточного типа. Параметр выходной частоты для источников бесперебойного питания этого класса — 60 Гц.
Селекторы в приборах используются с низкой проводимостью. Модификации на 40 В производятся с инверторными преобразователями. Пороговая частота 55 Гц. Фильтры чаще всего устанавливаются на 2 мВ. Для увеличения пороговой частоты используются только расширители привода. Купить качественный бесперебойный аппарат такого класса на рынке можно по цене от 7 тысяч рублей.
Модификации класса ЧРП
Бессрочные часы этого класса, как правило, производятся с фильтрами низкого сопротивления. Конденсаторы в аппаратах контактные. Показатель порогового напряжения достаточно высокий. Также важно отметить, что в приборах используются демпферы. Эти элементы позволяют быстро стабилизировать выходную частоту в случае сбоев системы. Накладки доступны не для всех моделей.
Системы защиты от волновых колебаний в основном применяются третьего класса.Усилители исключительно электродного типа. Параметр предельной чувствительности составляет около 3,3 мВ. По проводимости источники бесперебойного питания этого класса совсем другие. Допустимый параметр модуляции — 80%. Купить качественный бесперебойный аппарат такого класса в магазине можно по цене от 8 тысяч рублей.
Модели для персональных компьютеров
Для персональных компьютеров выпускаются модели с разной пороговой мощностью. В среднем выходной ток находится в пределах 3 А.Для компьютеров с блоками на 230 В эти устройства отлично подходят. В среднем проводимость устройств бесперебойного питания составляет 40 мкм. Также важно отметить, что модели различаются типом конденсатора. Как правило, устройства продаются с элементами управления.
Для блоков питания 220 В подходят отлично. До сих пор на рынке есть модификации с триггерами. У них показатель выходного тока в среднем равен 4 А. Параметр проводимости в этом случае зависит от чувствительности конденсатора.Фильтры в устройствах имеют удлинительный тип. Модификации с конвертерами встречаются редко. Некоторые модификации могут справиться с помехами волн. В них используется контакторный провод. Стоит в наше время качественный бесперебойник для персонального компьютера в районе 5600 рублей.
Аппараты для газовых котлов
Аппараты для газовых котлов выпускаются с большой выходной мощностью. В данном случае усилители конденсаторного типа. Многие модели имеют один резистор. Для увеличения проводимости используется расширитель.Подключайте модели всех классов через конвертер. Выходное напряжение в устройствах около 30 В. Система защиты от волновых колебаний предусмотрена не во всех модификациях.
Также важно отметить, что некоторые устройства оснащены регуляторами. Предел их проводимости не менее 45 мкм. Полупроводниковые транзисторы встречаются очень редко. Для уменьшения пульсации в конденсаторах используются разные фильтры. Выпрямители могут быть установлены на 20 и 30 В. Повышенное напряжение блокируется изоляторами.Качественная модель, обеспечивающая бесперебойное питание котлов, сейчас стоит около 7600 рублей.
APC Series Модификации
Устройство, обеспечивающее бесперебойное питание, APC подходит для персональных компьютеров различных производителей. Применяется система защиты от волновых колебаний второй степени. Если верить отзывам специалистов, конденсатор качественный. Модель не имеет триода, поэтому выходной ток составляет 3 А. В некоторых случаях проводимость устройства значительно снижается.
Если верить мнению специалистов, это связано в первую очередь с низкой чувствительностью конденсатора. Параметр входного тока не более 5 А. В этом случае имеется система защиты от сбоев в расширителе. Показатель порогового напряжения источника бесперебойного питания находится на уровне 40 В. С блоками питания 220 В система работоспособна. Стабилизатор источника бесперебойного питания — транзисторный. Электропроводность не менее 22 мкм.Входной конденсатор в устройстве имеет качественную систему защиты. Купить данный источник бесперебойного питания ARS можно по цене от 9600 рублей.
Модель Eaton
Блок Eaton (источник бесперебойного питания) рассматривает, как правило, становится верным. В этом случае выходной ток конденсатора составляет не менее 6 А. Для блоков питания на 300 В система подходит идеально. Резистор в приборе — магнитного типа. С повышением проводимости у него проблемы возникают очень редко. Сеточные фильтры в этой бесперебойной системе, к сожалению, отсутствуют.Во втором классе применяется система защиты от волновых помех.
Для блоков питания на 250 В устройство подходит отлично. Если говорить о недостатках, важно отметить небольшой порог проходимости в резисторе. Входной ток устройства составляет не менее 2 А. Приемопередатчик в устройстве позволит вам контролировать пороговое напряжение. При повышении температуры в приборе срабатывает защитная система. К сожалению, модулятора для представленного устройства не существует.Купить источник бесперебойного питания Eaton по цене 7 тысяч рублей.
Преимущества устройств Powercom
Источник бесперебойного питания Powercom для блоков разной мощности. Довольно часто модификация приобретается для персональных компьютеров. Во втором классе используется система защиты от волновых колебаний. Для блоков питания на 200 В устройство подходит как нельзя лучше. Резистор в данном случае рабочий.
Повышенная частота из сети указанным устройством не боится.Эспандер обладает отличной проводимостью. Указанный элемент работает на частоте 45 Гц. Для подключения устройства используются выходные преобразователи. Контакты расположены на задней панели. Выходной ток этого безошибочного минимума составляет 3 А. Тиристор в устройстве используется с двумя конденсаторами инвертора.
Их главное преимущество — отличная стабилизация. Также важно отметить, что максимальное напряжение источника бесперебойного питания указанной серии не более 230 В.Переменная частота модификации — 40 Гц. Проблемы с переключением напряжения в модели возникают крайне редко. В системе используется триод с регулятором. В расширителе нет такого источника бесперебойного питания. В магазинах есть модель около 7800 руб.
Модификации серии RITAR RTP500
Данный агрегат обеспечивает бесперебойное электроснабжение газового котла за счет качественного расширителя. Для оборудования на 200 В устройство подходит как нельзя лучше. Применяется система защиты от волновых колебаний третьего класса.Изоляторы в этом случае находятся за конденсаторами. По габаритам это бесперебойное устройство очень компактно.
Выходной ток не менее 4 А. Динистор в приборе используется с двумя переходниками. Фильтр для бесперебойного устройства используется с накладкой. Для подключения модификации используется преобразователь. Всего в модели используется один выпрямитель. Максимальная пропускная способность не более 35 мкм. Проблемы стабилизируются очень редко.
Если верить мнению специалистов, то для котлов на 4 кВт устройство подходит как нельзя лучше.Система автоматического переключения в этом случае предусмотрена производителем. Стоит отметить блок бесперебойного питания газового котла, около 8300 руб.
Отзыв о модели СКАТ ИБП 800
Это недорогой и многофункциональный СКАТ. Бесперебойное питание газовых котлов обеспечивается детандером. Выходной ток в системе не более 5 А. Динистор в модели магнитного типа. Применяется система защиты от волновых колебаний второго класса.Стабилизатор у модели качественный. Проблемы с понижением тока возникают очень редко. Отверстия для вентиляции имеют источник бесперебойного питания.
Транзисторы в данной модели применяются интегрального типа. Отличительная особенность элементов — высокая частота. Входной ток системы максимальный — 7 А. Магнитные фильтры в данной модели не предусмотрены. Локальная проводимость непрерывности этой серии составляет 35 мкм. Для газовых котлов мощностью 4 кВт устройство подходит как нельзя лучше.Стоит это устройство, отвечающее за бесперебойное питание, около 9 тысяч рублей.
Преимущества устройств SKAT UPS 2300
Источник бесперебойного питания SKAT UPS UPS2300 подходит для газовых котлов различной мощности. В первую очередь важно отметить высокую проводимость системы. Входной ток не более 6 А. Применяется система защиты от волновых колебаний третьего класса. Если верить отзывам специалистов, сбои в бесперебойной системе очень редки.Резистор в данном случае интегральный.
Всего в модели два расширителя. Для преодоления фазового шума используется магнитный фильтр. Модулятор имеет модель повышенной емкости. Входной ток вышеупомянутого безотказного устройства составляет максимум 5 А. Динистор в этом случае способен справиться с большими перепадами температуры. Для газовых котлов на 5 кВт устройство очень хорошее. Есть непрерывный набор указанной серии примерно 7200 руб.
Мнение о моделях СКАТ ИБП 3000
Торговое название Источник бесперебойного питания СКАТ ИБП 3000 подходит для различного оборудования.Прежде всего, важно отметить, что в модели используется отличный стабилизатор. Система защиты от волновых помех используется в третьем классе. Повышенная влажность не страшна указанному мастеру. Резистор в приборе используется с двумя фильтрами.
Если верить мнению специалистов, преобразователь очень редко эксплуатируется. Модель не боится больших перепадов температуры. Модулятор используется с низкой пропускной способностью. Удлинитель в этом случае расположен за регулятором.Всего у источника бесперебойного питания четыре компаратора. Таким образом, скачки с сетевых моделей не страшны.
Включается этот беспроблемно быстро и работает достаточно тихо. Динистор модификации дуплексный. Для газовых котлов на 4 кВт устройство подходит. Цена на эту бесперебойную систему колеблется в районе 7600 рублей.
Модификации серии Gemix EG650
Это качественный и недорогой источник бесперебойного питания. Устройство работает от открытого резистора.Всего в модели три сквозных конденсатора. Если верите отзывам специалистов, то включите модель очень быстро. При этом повышенная влажность не пугает отказоустойчивости этой серии. Для него применяется система защиты от волновых колебаний второго класса. При необходимости частоту можно изменить. Модулятор в приборе импульсный. Параметр входного тока не более 6 А.
Регулятор в данном случае подключается к компаратору.Усилители расположены за пластиной. Для газовых котлов на 4 кВт устройство подходит. Если говорить о недостатках, важно отметить небольшую частоту динистора. При максимальной нагрузке стабилитрон очень быстро перегревается. Выходной ток в системе не менее 2 А. Стоит это устройство, отвечающее за бесперебойное электроснабжение котлов, не более 8 тысяч рублей.
Отзыв о Power G23
Указанный источник бесперебойного питания PowerIt подходит для котлов различной мощности.В устройстве имеется система защиты от волновых колебаний. Если верить отзывам специалистов, то отключают модель очень быстро. Индикация заряда в ИБП имеется. Резистор в данном случае конденсаторного типа. Входной параметр проводимости модели — 5 мкм. Усилитель используется с двумя фильтрами.
При необходимости частоту работы устройства можно изменить. Тепловые потери в бесперебойной системе низкие. Также заслуживает внимания своей компактностью.Для газовых котлов на 8 кВт устройство хорошо не подходит. Время автономной работы системы составляет максимум четыре часа. Представлена модель, обеспечивающая бесперебойную поставку газовых котлов, около 9 тысяч рублей.
Преимущества устройств Power G25
Это устройство бесперебойной работы имеет множество преимуществ. В первую очередь его выбирают за многофункциональность. Система автоматического переключения в приборе есть. Резисторы в модели накладываются пластинами. По мнению специалистов, повышенная частота не боится этого бесперебойного.Система защиты от волновых помех используется во втором классе. Регулятор кнопочный. Время автономной работы бесперебойного устройства составляет не менее трех часов. Для газовых котлов на 2 кВт модель подходит как нельзя лучше. Стоит в наше время бесперебойное питание этой серии около 8900 рублей.
Разница между котлом и печным теплом
Выбор правильного метода отопления дома очень важен. На этот процесс влияет множество факторов, включая энергоэффективность, размер вашего дома, климат, в котором вы живете, затраты на ремонт и многое другое.Важно посмотреть, как работает каждая система, чтобы определить лучшую систему для ваших нужд.
В Petro Home Services мы стремимся помочь просвещать потребителей в принятии этого жизненно важного решения. Вот почему мы составили это краткое руководство, которое поможет вам в процессе установления фактов.
Разница между теплотой котла и топкой.
Между котельным и печным теплом есть существенная разница. Проще говоря, бойлер использует горячую воду или пар из горячей воды для обогрева вашего дома, а печь использует теплый воздух.Но контраст идет немного дальше, чем просто это. Каждая система работает по-разному, чтобы обеспечить контроль микроклимата при минусовых температурах, и важно рассмотреть другие факторы, такие как стоимость ремонта и первоначальная установка, чтобы определить, какая из них лучше всего подходит для вашего дома.
Как так они работают?
Еще один важный фактор, который следует учитывать при обсуждении вопроса о котле и нагревателе, — это принцип работы каждого типа агрегата. Печная система работает на природном газе, пропане или электричестве.Он нагревает воздух и проталкивает его через воздуховоды вашего дома с помощью воздуходувки. Это создает в доме высокую температуру окружающей среды, но иногда воздух становится менее комфортным из-за сухости.
Котельные системы работают на природном газе, масле, электричестве или даже на древесных гранулах. Они нагревают воду до очень высоких температур и используют специальный насос для обогрева систем излучающих полов, чугунных радиаторов или радиаторов плинтуса по всему дому. Из-за отсутствия воздуходувки воздух, нагретый излучением, часто оказывается наиболее удобным вариантом для использования в доме.
Как котельные, так и печи используются в сочетании с системами кондиционирования воздуха для охлаждения вашего дома летом, но в некоторых домах могут потребоваться дополнительные воздуховоды или альтернативный тип бесканальной системы, чтобы это было возможно.
Требования к техническому обслуживанию.
По понятным причинам требования к обслуживанию котельной системы также сильно отличаются от требований к обслуживанию печи. Котельные установки практически не требуют технического обслуживания, кроме ежегодного технического обслуживания, выполняемого профессионалом.С другой стороны, печи требуют не только ежегодного осмотра, но и необходимости менять воздушные фильтры ежемесячно или ежеквартально. (Если вы живете в пыльном районе или у вас есть домашние животные, вам следует менять их чаще, что может легко увеличить стоимость.)
Когда дело доходит до печи на природном газе по сравнению с котлом, работающим на природном газе, существует также несколько отличий в обслуживании от их стандартных аналогов. Чтобы снизить риск отравления угарным газом или утечки природного газа, жизненно важно, чтобы оба типа этих систем проверялись один раз в год в профессиональной сервисной компании.
Плюсы и минусы
Есть также большая разница между плюсами и минусами бойлера и нагревателя. Печи часто стоят меньше и требуют гораздо меньше времени на установку, чем котельные системы. А поскольку печи не используют воду в процессе отопления, вероятность замерзания во время отключения электроэнергии в зимнее время снижается. Но использование воздуховодов может создать сквозняк, а распространение пыли и перхоти хуже для семей, страдающих аллергией. Печи, работающие на природном газе, также подвержены риску протечки клапана, что может вызвать серьезные проблемы со здоровьем.
Напротив, лучистое тепло от котельной системы намного удобнее, чем принудительный воздух из печи. Эти устройства также менее шумны, более энергоэффективны и улучшают качество воздуха в вашем доме. Никаких воздуховодов не требуется. В некоторых случаях нагретая вода из системы может также использоваться для таких вещей, как стирка, душ или посудомоечная машина. Обратной стороной этих систем является то, что они могут быть более дорогими при первоначальной установке, и если когда-либо произойдет утечка, повреждение вашего дома может быть весьма значительным.
Опять же, выбор правильной системы отопления для вашего дома требует небольшого исследования и понимания каждой системы в сравнении с вашими потребностями. В большинстве случаев бойлерная система является лучшей альтернативой, но у обоих типов агрегатов есть как плюсы, так и минусы.
Обратитесь в Petro Home Services за помощью в установке или ремонте системы отопления вашего котла или печи.
Резервная батарея без резервуаров | Бесконтактные водонагреватели
Представляем HUGO — единственную систему резервного питания от батарей, разработанную специально для безрезервуарных водонагревателей и газовых приборов.
Hugo — это компактное устройство, которое можно установить рядом с имеющимся водонагревателем без резервуара и установить за считанные минуты. В отличие от других систем резервного питания от батарей, которые предлагают только несколько минут резервного питания. Hugo может проработать вашу систему до недели без питания.
Содержит интеллектуальные функции, которые без проблем работают с газовыми водонагревателями без резервуаров, например датчик потока, датчик температуры, синусоидальный сигнал, автоматическое переключение и т. Д.
Номинальная мощность 350 Вт / 500 ВА подходит для всех газовых водонагревателей и многих других газовых приборов.
Истинное решение для безрезервуарных водонагревателей
Характеристики:
- 5-13 часов непрерывной работы
- Переносное или постоянное крепление
- Установка внутри / снаружи
- Степень защиты IP54 для всепогодной защиты
- Непроливающий аккумулятор AGM емкостью 35 Ач
- Звуковая / визуальная сигнализация
- Светодиодный индикатор для облегчения поиска и устранения неисправностей
- Переключатель датчика потока для продления срока службы батарей
- Эксплуатация, не требующая обслуживания
- Противообледенительный водонагреватель без резервуара
- Автоматическая активация в течение 8 мс при отключении электроэнергии
- Автоматический сброс при появлении основного питания
- Автоматическое переключение между основным питанием и режимом инвертора
- Встроенный предохранитель для предотвращения перегорания платы и защиты последующих устройств
- Возможность использования солнечной энергии
- Технология SMART для обеспечения постоянной чистой энергии
- Технология PURE SINE WAVE
- Кабель питания 58 дюймов
- Мощность: 500 ВА / 350 Вт
HUGO, полное не требующее обслуживания решение для резервного питания от батарей для всех газобактовых водонагревателей и приборов во время сбоев питания.
HUGO-X1R новая функция (внимание пользователей Rinnai):
- В HUGO-X1R добавлена функция задержки выключения. При подключенном и активированном датчике потока, когда пользователь отключает весь поток воды, HUGO будет продолжать подавать питание на безрезервуарный водонагреватель в течение дополнительных 5 минут перед отключением. Это позволяет работать без резервуара в непрерывном цикле, когда пользователь не использует воду. Эта функция «задержки» также решает ранее опубликованную техническую проблему с пользователями Rinnai.Эта функция «задержки» позволит сервоклапану Rinnai работать должным образом во время цикла перезапуска и, следовательно, устранит проблему отсутствия потока, как это определено некоторыми пользователями.
Комплектация:
- HUGO Резервная батарея
- Монтажные кронштейны (4)
- Монтажные винты (9)
- Дверной ключ
- Датчик расхода (с разъемом)
Годовая гарантия производителя на материалы и качество изготовления, за исключением батареи.Полная гарантия на три (3) месяца на хранящуюся на складе батарею.
Аренда, финансирование или покупка на KWIPPED
Описание котла
Когда вы арендуете временный котел, учитывайте количество людей, которым нужно будет использовать воду из системы. Если будет большой спрос на воду из-за выполняемой вами работы или количества людей, которые будут ее использовать, вы должны быть уверены, что у вас есть система, достаточно мощная для выполнения этой работы.Учитывайте давление, а также мощность котла. Подумайте также о размере резервуара для воды. Иметь устройство, которое немного больше, чем то, что вам действительно нужно, — гораздо лучшая альтернатива, чем отсутствие горячей воды в течение дня. Конечно, вам также необходимо убедиться, что у вас есть место для временного котла.
Особенности котлов
Характеристики мобильных котлов могут немного отличаться. Многие из доступных котельных систем будут иметь систему продувки и подачу химикатов.Однако точные функции могут отличаться в зависимости от производителя и размера устройства. У них также есть простые в использовании клапаны и элементы управления, облегчающие работу. Мобильные агрегаты, как правило, также устанавливаются на прицепах или салазках, что обеспечивает простоту установки котла практически в любое нужное вам место.Как работают котлы
Переносной бойлер обычно содержит все компоненты, необходимые для запуска и поддержания необходимой вам горячей воды.Обычно они включают горелку, накопитель и перекачку, очистку питательной воды и многое другое. В некоторых случаях пользователям может потребоваться аренда или аренда отдельных компонентов. Соединения для блока находятся снаружи, и они делают подключение быстрым и легким. Доступно множество котлов разного размера, что позволяет использовать их в самых разных сферах.
О котлах
Вам нужно следить за тем, чтобы вода оставалась горячей, даже если вы сейчас заняты новым строительством или простоем на предприятии? Использование переносного бойлера может быть отличным решением в чрезвычайных ситуациях и любых временных потребностях, которые могут у вас возникнуть.Они также хорошо работают при отключении электроэнергии. Их очень легко арендовать, и многие из них приедут прямо на прицепе или салазках.
Применения котла
- Скорая помощь
- Строительство
- Тестирование
- Запланированный простой
Производители котлов
- HTP
- Леннокс
- Брайант Кэрриер
- Дюнкерк
- ECR International
Двухтопливный — Stearns Electric: Stearns Electric
Программа двойного топлива EnergyWise — это управляемая программа электрического отопления всего дома, которая помогает экономить деньги и экономить энергию.Эта программа сочетает в себе два источника тепла, чтобы наилучшим образом удовлетворить потребности вашего дома в отоплении, используя преимущества недорогого электрического источника тепла в сочетании с альтернативной системой резервного копирования всего дома. В системе отопления с двойным топливом источник электрического тепла, такой как бойлер, используется в сочетании с жидким топливом, пропаном, природным газом, древесиной или электрическим накопителем тепла в качестве резервной системы отопления. Участники, участвующие в этой программе, получают наш тариф EnergyWise.
КАК ЭТО РАБОТАЕТ
Когда потребность в электроэнергии высока, источник электрического тепла отключается или регулируется.В периоды контроля резервная система вашего дома обеспечивает необходимое тепло. Нагреватели c эксплуатируются максимум до 400 часов за отопительный сезон с максимальным временем непрерывного управления 12 часов в день.
ТРЕБОВАНИЯ И ПРЕИМУЩЕСТВА
- Участники должны иметь систему электрического отопления мощностью 9 кВт или более в сочетании с приемлемой системой резервного отопления всего дома, равной или большей, чем электрическая система, включенная в программу. Отсутствие работающей резервной системы отопления приведет к удалению из программы.
- Участники получают электроэнергию, используемую для отопления, по нашей ставке EnergyWise в размере 5,7 цента за кВтч.
- Скидки на новые системы отопления.
ДОПУСТИМЫЕ ИСТОЧНИКИ ЭЛЕКТРИЧЕСКОГО ТЕПЛА
- Сопротивление базовой платы
- Плата гидронного основания
- Сопротивление бухте
- Центральная печь
- Сопротивление потолочной панели
- Сопротивление перекрытия перекрытия
- Плиточный пол для хранения тепла
- Гидравлический плиточный пол
- Электрокотел
- Вентилятор принудительного обогревателя
- Нагреватель статического давления
- Воздушный тепловой насос
- Тепловой насос наземного источника
ДОПУСТИМЫЕ РЕЗЕРВНЫЕ СИСТЕМЫ
Мазутная печь
Мазутный котел
Пропановая печь
Пропановый котел
Печь на природном газе
Газовый котел
Дровяная печь
Дровяной котел
Электрический термоаккумулятор
СРАВНЕНИЕ СТОИМОСТИ
В этом руководстве по сравнению затрат EnergyWise указана цена, которая вам потребуется для покупки топлива, чтобы превзойти тариф EnergyWise на электрическое отопление.
