Гидрострелка для отопления – назначение, принцип работы и расчёт

Фактические размеры изделия коррелируются с мощностью котла, напрямую зависят от объема и количества подключаемых контуров. Корпус гидравлического разделителя выполнен из металла и закрепляется на стойках, чтобы устранить риски дополнительного линейного напряжения на трубы. Устройства небольшого размера могут подвешиваться на стены, закрепляться с помощью кронштейнов.

На верхнем участке корпуса гидродинамического терморазделителя расположен автоматический клапан воздухоотводчика. Образующийся в полости осадок от теплоносителя (коррозия, накипь, прочее) очищается вручную. Для организации последней процедуры применяется вентиль либо клапан, расположенный снизу изделия.

Чаще всего гидрострелки делают из прогрунтованной черной стали. Существуют альтернативные варианты исполнения на основе меди, полипропилена. Корпус гидроразделителя в обязательном порядке обрабатывается антикоррозийным составом, а также покрывается теплоизоляционным слоем.

Гидравлический разделитель, вне зависимости от особенностей его конструкции, размеров и материалов изготовления, имеет три основных режима работы.

Равновесное положение параметров. Расход выделенного контура может лишь незначительно отличаться от суммарного расхода всех подключенных к коллектору/гидрострелке контуров.

Тепловой носитель не задерживается в изделии, а свободно проходит сквозь него в горизонтальной плоскости. Фактически, вертикального перемещения не осуществляется (за исключением случайных флуктуаций). Температурные показатели на патрубках при незначительном округлении идентичны. Аналогичная ситуация наблюдается на компонентах устройства, подключенных к «обратке». В этом режиме гидродинамический терморазделитель не оказывает влияния на отопительную систему.



Следует отметить, что в первом режиме устройство работает достаточно редко, поскольку равновесное положение наблюдается при круглосуточной работе отопления лишь эпизодически – спустя непродолжительный период времени, основные параметры динамически изменяются.



На современном рынке часто встречаются модели коллекторов с интегрированными гидрострелками. Наиболее популярны устройства, рассчитанные на 2-5 контуров.

Второй режим

Соотносится с превышением значения суммарного расхода на контурах отопления над соответствующим параметром в отношении самого котла. Данная ситуация возникает в тех случаях, когда подключенные к коллектору модули требуют максимально возможного расхода теплового носителя. В более простой интерпретации – превышение расхода по отношению к генерации.



При формировании такой ситуации в гидродинамическом терморазделителе возникает восходящий вертикальный поток от патрубка «обратки» к соответствующему компоненту, ответственному на подачу жидкости. Параллельно осуществляется подмес горячего теплоносителя, циркулирующего в «малом» выделенном контуре.



Гидродинамический терморазделитель практически всегда используют в отопительных системах, состоящих из трех контуров. Последние реализуют корректную работу радиаторов отопления, бойлера и модуля «теплых полов». При наличии устройства, рассчитанного на работу с четырьмя контурами, возможно подключение нагревателя воздушных масс в вентиляционной системе. Гидрострелка на пять контуров позволяет реализовать комбинированный комплекс со всеми вышеобозначенными компонентами + резервный котел.

Третий режим

В общем случае при правильном монтаже базового оборудования и гидрострелки является основным. Фактический расход теплового носителя в отделенном малом контуре превышает суммарный показатель иных контуров коллектора. В простой интерпретации – превышение генерации над «спросом». Чаще всего активацию данного режима работы вызывает снижение или временное прекращение поступления теплового носителя из коллектора подачи на устройства теплового обмена благодаря аппаратным модулям термостатической регулировки.

В бойлере косвенного нагрева температура жидкости достигает максимальных значений на фоне отсутствия забора воды. Прекращение циркуляции в этом модуле может сопровождаться отключением отдельных радиаторов/контуров, например, при отсутствии необходимости прогрева помещений или же проводимой профилактики. Полноценное введение системы отопления в действие и набор нею штатных параметров выполняется поэтапно, путем последовательного включения отдельных контуров.



При работе гидроразделителя в таком режиме излишек теплового носителя уходит в «обратку» малого контура. Соответственно происходит безопасное накопление избыточной энергии с последующей её порционной тратой.



При монтаже гидродинамического терморазделителя для индивидуальных систем отопления частных домов/коттеджей, часто используют пластиковые модели, устанавливаемые с помощью фитингов.



Несмотря на то, что третий режим считает основным для гидроразделителя, он периодически меняется на первый и второй аналог. При этом преобладание второго режима над остальными свидетельствует об ошибках монтажа либо иных проблемах, поскольку фактически большая часть теплового носителя обращается по кругу со стороны потребителей, что понижает температуру отопительной системы и требует максимальной отдачи теплогенератора. Оптимален вариант с подачей воды нужной температуры и последовательное понижение температурных значений теплоносителя в контурах с помощью трехходовых клапанов.

Подытожив все вышеобозначенные моменты можно отметить, что гидродинамический терморазделитель в системе отопления любой сложности отвечает за создание зоны с нулевым давлением, из которой появляется возможность выполнять отбор теплового носителя на любое число подключенных потребителей.



Наиболее простой методикой калькуляции параметров необходимого гидродинамического терморазделителя при отсутствии профессиональных отраслевых знаний является расчет на основе мощности отопительной системы. Основные выкладки, представленные ниже, также используются при самостоятельном изготовлении гидрострелки.



Универсальная формула расчета в зависимости от мощности системы отопления описывает прямую зависимость расхода теплового носителя от:

• Совокупной потребности в тепловой мощности;
• Фактической теплоёмкости теплового носителя;
• Температурной разницы труб подачи теплоносителя и «обратки».

Физическая интерпретация формулы: Q = W / (с × Δt)

Буквенные обозначения:

• Q – расход теплового носителя. Единица измерения – литр/час.
• W – мощность отопительной системы. Единица измерения – кВт.
• С – теплоёмкость теплового носителя. Поскольку последним выступает вода, то данный параметр является константой с соответствующим значением 1,16 киловатт/кубометр* °С.
• Δt – температурная разница на подаче и «обратке». Единица измерения – градусы Цельсия.

Соответствующий параметр расхода Q рассчитывается путем умножения площади поперечного сечения трубы (S) на скорость потока жидкости (V). Первое значение измеряется в квадратных метрах. Второе – в метрах/секунду.



В свою очередь: S = Q / V= W / (с × Δt × V)



Фактическим экспериментальным путем подобран оптимальный показатель скорости – это диапазон от 0,1 до 0,2 метра/секунду. В этом случае гидродинамический терморазделитель качественно смешивает тепловой носитель, при этом эффективно отделяет формирующийся в нём воздух и способствует выпадению шлама (вызванного накипью, коррозией, загрязнениями, иными причинами) в локальный осадок. При переводе обозначенной скорости из м/ч в м/ч путем умножения значений на 3600 секунд, получаем диапазон 360-720 метров/час. Среднее значение минимальной и максимальной цифры – 540 метров/час.



Поскольку базой для расчетов со стороны теплового носителя выступает вода, характеристики которой общеизвестны, можно значительно упростить основную формулу, введя в неё статически цифровые параметры при расчете сечения:

S = W / (1,16 × Δt × 540) = W / (626 × Δt)

Требуемый диаметр рассчитывает по формуле площади круга:

D = √ (4×S/π) = 2 × √ (S/π)

Подставив соответствующие значения, мы получим:

D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt) = 0,0451 × √(W/Δt)



Для дальнейшего расчета и соответствующего подбора значений метры удобнее перевести в миллиметры, умножив результат предыдущего действие на одну тысячу.

Итоговая формула расчета для гидродинамического терморазделителя при условии потоковой скорости в трубе 0,15 метра/секунду:

D = 45,1 √(W/Δt)



По аналогии, можно просчитать значение требуемого диаметра при условии минимального и максимального значения допустимой скорости потока:

• Скорость 0,1 метра/секунду. D = 55,2 √(W/Δt)
• Скорость 0,2 метра/секунду. D = 39,1 √(W/Δt)

Правильно рассчитав диаметр гидроразделителя, легко подобрать диаметры для входных и выходных патрубков изделия.

Вместо послесловия

Не получается произвести самостоятельный расчет? Есть вопросы по работе гидродинамического терморазделителя? Требуется квалифицированная консультация по смежным вопросам? Обращайтесь к профессионалам!

Гидрострелка для отопления – назначение, принцип работы и расчёт

Фактические размеры изделия коррелируются с мощностью котла, напрямую зависят от объема и количества подключаемых контуров. Корпус гидравлического разделителя выполнен из металла и закрепляется на стойках, чтобы устранить риски дополнительного линейного напряжения на трубы. Устройства небольшого размера могут подвешиваться на стены, закрепляться с помощью кронштейнов.

На верхнем участке корпуса гидродинамического терморазделителя расположен автоматический клапан воздухоотводчика. Образующийся в полости осадок от теплоносителя (коррозия, накипь, прочее) очищается вручную. Для организации последней процедуры применяется вентиль либо клапан, расположенный снизу изделия.

Чаще всего гидрострелки делают из прогрунтованной черной стали. Существуют альтернативные варианты исполнения на основе меди, полипропилена. Корпус гидроразделителя в обязательном порядке обрабатывается антикоррозийным составом, а также покрывается теплоизоляционным слоем.

Гидравлический разделитель, вне зависимости от особенностей его конструкции, размеров и материалов изготовления, имеет три основных режима работы.

Равновесное положение параметров. Расход выделенного контура может лишь незначительно отличаться от суммарного расхода всех подключенных к коллектору/гидрострелке контуров.

Тепловой носитель не задерживается в изделии, а свободно проходит сквозь него в горизонтальной плоскости. Фактически, вертикального перемещения не осуществляется (за исключением случайных флуктуаций). Температурные показатели на патрубках при незначительном округлении идентичны. Аналогичная ситуация наблюдается на компонентах устройства, подключенных к «обратке». В этом режиме гидродинамический терморазделитель не оказывает влияния на отопительную систему.



Следует отметить, что в первом режиме устройство работает достаточно редко, поскольку равновесное положение наблюдается при круглосуточной работе отопления лишь эпизодически – спустя непродолжительный период времени, основные параметры динамически изменяются.



На современном рынке часто встречаются модели коллекторов с интегрированными гидрострелками. Наиболее популярны устройства, рассчитанные на 2-5 контуров.

Второй режим

Соотносится с превышением значения суммарного расхода на контурах отопления над соответствующим параметром в отношении самого котла. Данная ситуация возникает в тех случаях, когда подключенные к коллектору модули требуют максимально возможного расхода теплового носителя. В более простой интерпретации – превышение расхода по отношению к генерации.



При формировании такой ситуации в гидродинамическом терморазделителе возникает восходящий вертикальный поток от патрубка «обратки» к соответствующему компоненту, ответственному на подачу жидкости. Параллельно осуществляется подмес горячего теплоносителя, циркулирующего в «малом» выделенном контуре.



Гидродинамический терморазделитель практически всегда используют в отопительных системах, состоящих из трех контуров. Последние реализуют корректную работу радиаторов отопления, бойлера и модуля «теплых полов». При наличии устройства, рассчитанного на работу с четырьмя контурами, возможно подключение нагревателя воздушных масс в вентиляционной системе. Гидрострелка на пять контуров позволяет реализовать комбинированный комплекс со всеми вышеобозначенными компонентами + резервный котел.

Третий режим

В общем случае при правильном монтаже базового оборудования и гидрострелки является основным. Фактический расход теплового носителя в отделенном малом контуре превышает суммарный показатель иных контуров коллектора. В простой интерпретации – превышение генерации над «спросом». Чаще всего активацию данного режима работы вызывает снижение или временное прекращение поступления теплового носителя из коллектора подачи на устройства теплового обмена благодаря аппаратным модулям термостатической регулировки.

В бойлере косвенного нагрева температура жидкости достигает максимальных значений на фоне отсутствия забора воды. Прекращение циркуляции в этом модуле может сопровождаться отключением отдельных радиаторов/контуров, например, при отсутствии необходимости прогрева помещений или же проводимой профилактики. Полноценное введение системы отопления в действие и набор нею штатных параметров выполняется поэтапно, путем последовательного включения отдельных контуров.



При работе гидроразделителя в таком режиме излишек теплового носителя уходит в «обратку» малого контура. Соответственно происходит безопасное накопление избыточной энергии с последующей её порционной тратой.



При монтаже гидродинамического терморазделителя для индивидуальных систем отопления частных домов/коттеджей, часто используют пластиковые модели, устанавливаемые с помощью фитингов.



Несмотря на то, что третий режим считает основным для гидроразделителя, он периодически меняется на первый и второй аналог. При этом преобладание второго режима над остальными свидетельствует об ошибках монтажа либо иных проблемах, поскольку фактически большая часть теплового носителя обращается по кругу со стороны потребителей, что понижает температуру отопительной системы и требует максимальной отдачи теплогенератора. Оптимален вариант с подачей воды нужной температуры и последовательное понижение температурных значений теплоносителя в контурах с помощью трехходовых клапанов.

Подытожив все вышеобозначенные моменты можно отметить, что гидродинамический терморазделитель в системе отопления любой сложности отвечает за создание зоны с нулевым давлением, из которой появляется возможность выполнять отбор теплового носителя на любое число подключенных потребителей.



Наиболее простой методикой калькуляции параметров необходимого гидродинамического терморазделителя при отсутствии профессиональных отраслевых знаний является расчет на основе мощности отопительной системы. Основные выкладки, представленные ниже, также используются при самостоятельном изготовлении гидрострелки.



Универсальная формула расчета в зависимости от мощности системы отопления описывает прямую зависимость расхода теплового носителя от:

• Совокупной потребности в тепловой мощности;
• Фактической теплоёмкости теплового носителя;
• Температурной разницы труб подачи теплоносителя и «обратки».

Физическая интерпретация формулы: Q = W / (с × Δt)

Буквенные обозначения:

• Q – расход теплового носителя. Единица измерения – литр/час.
• W – мощность отопительной системы. Единица измерения – кВт.
• С – теплоёмкость теплового носителя. Поскольку последним выступает вода, то данный параметр является константой с соответствующим значением 1,16 киловатт/кубометр* °С.
• Δt – температурная разница на подаче и «обратке». Единица измерения – градусы Цельсия.

Соответствующий параметр расхода Q рассчитывается путем умножения площади поперечного сечения трубы (S) на скорость потока жидкости (V). Первое значение измеряется в квадратных метрах. Второе – в метрах/секунду.



В свою очередь: S = Q / V= W / (с × Δt × V)



Фактическим экспериментальным путем подобран оптимальный показатель скорости – это диапазон от 0,1 до 0,2 метра/секунду. В этом случае гидродинамический терморазделитель качественно смешивает тепловой носитель, при этом эффективно отделяет формирующийся в нём воздух и способствует выпадению шлама (вызванного накипью, коррозией, загрязнениями, иными причинами) в локальный осадок. При переводе обозначенной скорости из м/ч в м/ч путем умножения значений на 3600 секунд, получаем диапазон 360-720 метров/час. Среднее значение минимальной и максимальной цифры – 540 метров/час.



Поскольку базой для расчетов со стороны теплового носителя выступает вода, характеристики которой общеизвестны, можно значительно упростить основную формулу, введя в неё статически цифровые параметры при расчете сечения:

S = W / (1,16 × Δt × 540) = W / (626 × Δt)

Требуемый диаметр рассчитывает по формуле площади круга:

D = √ (4×S/π) = 2 × √ (S/π)

Подставив соответствующие значения, мы получим:

D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt) = 0,0451 × √(W/Δt)



Для дальнейшего расчета и соответствующего подбора значений метры удобнее перевести в миллиметры, умножив результат предыдущего действие на одну тысячу.

Итоговая формула расчета для гидродинамического терморазделителя при условии потоковой скорости в трубе 0,15 метра/секунду:

D = 45,1 √(W/Δt)



По аналогии, можно просчитать значение требуемого диаметра при условии минимального и максимального значения допустимой скорости потока:

• Скорость 0,1 метра/секунду. D = 55,2 √(W/Δt)
• Скорость 0,2 метра/секунду. D = 39,1 √(W/Δt)

Правильно рассчитав диаметр гидроразделителя, легко подобрать диаметры для входных и выходных патрубков изделия.

Вместо послесловия

Не получается произвести самостоятельный расчет? Есть вопросы по работе гидродинамического терморазделителя? Требуется квалифицированная консультация по смежным вопросам? Обращайтесь к профессионалам!

принцип работы, назначение и расчеты

Спроектировать собственную систему отопления далеко не просто. Даже если это «планируют» установщики, нужно знать о многих нюансах. Во-первых, следить за их работой, во-вторых, оценивать необходимость и целесообразность их предложений. Например, в последние годы сильно популяризировалась водяная пушка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму. В одних случаях это очень полезно, в других можно легко обойтись и без него.

Содержание статьи

• 1 Что такое гидравлическая стрела и где она устанавливается
• 2 Назначение и принцип работы
  • 2.1 Режимы работы
  • 2.2 Когда нужен водяной пистолет
  • 2.3 Когда можно ставить
• 3 Как подобрать параметры
  • 3.1 По максимальному расходу теплоносителя
  • 3.2 По максимальной мощности котла
  • 3.3 Как найти длину гидрострелки
• 4 Купить или сделать самому?

Что такое гидравлическая стрела и где она устанавливается

Правильное название этого устройства — гидрострелка или гидросепаратор. Представляет собой кусок круглой или квадратной трубы со сварными трубами. Внутри обычно ничего нет. В некоторых случаях может быть две сетки. Один (вверху) для лучшего «сброса» пузырьков воздуха, второй (внизу) для отфильтровывания примесей.

Образцы гидравлических стрелков промышленного производства

В системе отопления между котлом и потребителями — контурами отопления ставится гидравлическая стрела. Он может располагаться как горизонтально, так и вертикально. Чаще их размещают вертикально. При такой компоновке в верхней части устанавливается автоматический воздухоотводчик, а в нижней — запорный вентиль. Часть воды с скопившейся грязью периодически сливают через кран.

Где устанавливается гидроразделитель в системе отопления

То есть получается, что вертикально поставленный гидроразделитель одновременно со своими основными функциями удаляет воздух и дает возможность удалять шлам.

Назначение и принцип работы

Водяной пистолет необходим для разветвленных систем, в которых установлено несколько насосов. Он обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Поэтому это устройство еще называют — гидросепаратор или гидросепаратор.

Схематическое изображение гидравлической стрелки и ее места в системе отопления

Гидрострелка устанавливается, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторы, водяной теплый пол, бойлер косвенного нагрева). Для корректной работы их производительность подобрана так, чтобы насос котла мог прокачать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем мне водяной пистолет для отопления? Возьмем пример. В системе отопления с несколькими насосами они часто имеют разную производительность. Часто бывает, что один насос в разы мощнее. Все насосы должны быть установлены рядом – в блоке коллектора, где они соединены гидравлически. При включении мощного насоса на полную мощность все остальные контуры остаются без теплоносителя. Это происходит все время. Во избежание подобных ситуаций в систему отопления устанавливают гидравлическую стрелку. Второй способ – разнести насосы на большое расстояние.

Режимы работы

Теоретически возможны три режима работы системы отопления с гидрострелкой. Они показаны на рисунке ниже. Первый – когда насос котла перекачивает ровно столько теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, которая очень редко встречается в реальной жизни. Объясним почему. Современное отопление регулирует работу в зависимости от температуры теплоносителя или температуры в помещении. Представьте, что все идеально рассчитано, вентили включены и после регулировки достигнуто равенство. Но через некоторое время изменятся параметры котла или одного из контуров отопления. Оборудование подстроится под ситуацию, и равенство производительности будет нарушено. Так что этот режим может длиться несколько минут (а то и меньше).

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход контуров отопления больше мощности насоса котла (средний рисунок). Такая ситуация опасна для системы и ее нельзя допускать. Возможно при неправильном подборе насосов. Скорее насос котла имеет слишком малую производительность. В этом случае для обеспечения необходимого расхода теплоноситель из обратки будет подаваться в контуры вместе с нагретым теплоносителем из котла. То есть на выходе из котла, например, 80°С, в контуре после добавления холодной воды, например, 65°С (фактическая температура зависит от дефицита расхода). Пройдя через отопительные приборы, температура теплоносителя падает на 20-25°С. То есть температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°С. Если сравнивать с выходной — 80°С, то дельта температур слишком большая для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы, когда насос котла подает подогретого теплоносителя больше, чем требуется отопительным контурам (правый рисунок). При этом часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя повышается, он работает в щадящем режиме. Это нормальный режим работы системы отопления с гидравлической стрелкой.

Когда нужна водяная пушка

Водяная пушка для отопления нужна 100% если в системе будет несколько котлов работающих в каскаде. Более того, они должны работать одновременно (по крайней мере, большую часть времени). Здесь для корректной работы лучшим выходом является гидроразделитель.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка лучший вариант

Еще водяная пушка для отопления может быть полезна для котлов с чугунным теплообменником. В баке гидроразделителя постоянно смешивается теплая и холодная вода. Это уменьшает дельту температур на выходе и входе в котел. Для чугунного теплообменника это благо. А вот байпас с трехходовым регулируемым клапаном справится с той же задачей и будет стоить намного дешевле. Так что даже для чугунных котлов в небольших системах отопления, при примерно одинаковом расходе вполне можно обойтись без подключения гидрострелки.

Когда можно будет поставить

Если в системе отопления один насос — на котле, то гидрострелка вообще не нужна. Можно обойтись и без, если на контуры установить один или два насоса. Такую систему можно сбалансировать с помощью регулирующих клапанов. Когда установка гидрострелки оправдана? При наличии таких условий:

• Имеется три и более контура, все очень разной мощности (требуется разный объем контура, разные температуры). В этом случае даже при идеально точном подборе насосов и расчете параметров существует вероятность нестабильной работы системы. Например, часто встречается ситуация, когда радиаторы остывают при включении насоса теплого пола. В этом случае необходимо гидравлическое отключение насосов и поэтому устанавливается гидравлическая стрела.
• Помимо радиаторов есть водяной теплый пол, который обогревает большие площади. Да, его можно подключить через коллектор и смесительный узел, но он может заставить насос котла работать в экстремальном режиме. Если у вас часто горят насосы отопления, скорее всего, вам необходимо установить гидравлическую стрелку.
• В системе среднего или большого объема (с двумя и более насосами) вы собираетесь устанавливать аппаратуру автоматического регулирования — по температуре теплоносителя или по температуре воздуха. При этом регулировать систему вручную (кранами) вы не хотите/не можете.

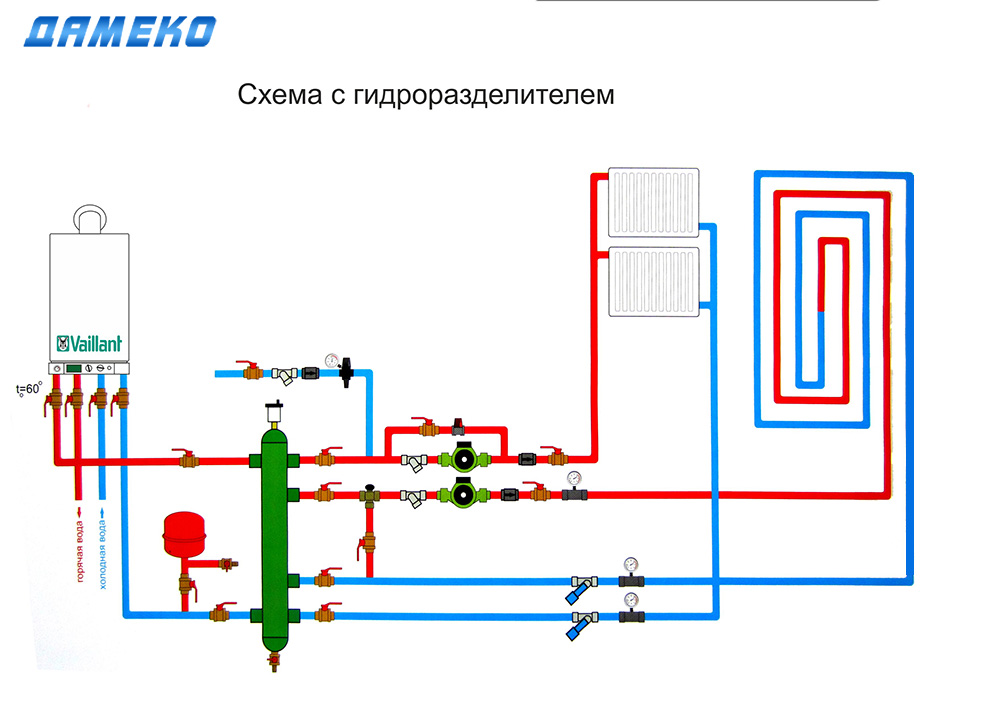

Пример системы отопления с гидравлической стрелкой

В первом случае скорее всего нужен гидроразрыв, во втором следует подумать об его установке. Зачем просто думать? Потому что это большие расходы. И дело не только в стоимости гидравлической стрелы. Стоит около 300 долларов. Придется установить дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при малой системе можно обойтись и без гидрострелки), а также блок управления скоростью насосов, так как через котел управлять ими нельзя. Вместе с оплатой установки оборудования этот «довесок» выливается примерно в две тысячи долларов.

Действительно много.

Зачем тогда установлено это оборудование? Так как с гидравлической стрелкой отопление работает стабильнее, не требуется постоянной регулировки расхода теплоносителя в контурах. Если спросить у владельцев дач, отопление которых производится без гидроразделителя, то они скажут, что часто приходится перенастраивать систему – крутить вентили, регулируя потоки теплоносителя в контурах. Это характерно, если используются разные нагревательные элементы. Например, на первом этаже теплые полы, на двух этажах радиаторы, отапливаемые подсобные помещения, в которых должна поддерживаться минимальная температура (гараж, например). Если у вас предполагается примерно такая же система, и перспектива «тюнинга» вас не устраивает, можно поставить гидравлическую стрелку на обогрев. Если он присутствует, то в каждый контур поступает столько теплоносителя, сколько требуется в данный момент и никак не зависит от параметров работы ряда насосов других контуров.

Как подобрать параметры

Гидроразделитель выбирается с учетом максимально возможного расхода теплоносителя. Дело в том, что при большой скорости движения жидкости по трубам она начинает шуметь. Чтобы избежать этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, необходимые для гидравлического разделителя

По максимальному расходу теплоносителя

Для расчета диаметра гидрострелки данным методом необходимо знать только максимальный расход теплоносителя, который возможен в системе и диаметр форсунок. С трубами все просто – вы знаете, из какой трубы будете делать разводку. Мы знаем максимальный расход, который может обеспечить котел (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход по всем контурам суммируется и сравнивается с мощностью насоса котла. В формулу расчета объема гидрострелки подставлено большое значение.

Формула для расчета диаметра гидравлического коллектора системы отопления в зависимости от максимального расхода теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 м3/ч. Допустимая максимальная скорость принята стандартной – 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9*√7,6/0,2=18,9*√38=18,9*6,16=116,424 мм. Если округлить, то получим, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но вы можете ей доверять. Вам понадобится мощность котла и разница температур теплоносителя в подающем и обратном трубопроводах.

Расчет гидравлической стрелки по мощности котла

Расчет тоже простой. Пусть максимальная мощность котла 50 кВт, дельта температур 10°С, диаметры труб одинаковые — 6,3 см. Подставив цифры, получим — 18,9* √ 50/0,2 * 10 = 18,9 * √ 25 = 18,9 * 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как узнать длину гидравлической стрелы

Мы определились с диаметром гидрораспределителя для отопления, но нужно знать и длину. Его подбирают в зависимости от диаметра соединяемых труб. Гидравлические стрелки для отопления бывают двух видов – с кранами, расположенными друг напротив друга, и с чередующимися патрубками (расположенными со смещением относительно друг друга).

Определить длину гидравлической стрелы из круглой трубы

Длину в этом случае рассчитать легко — в первом случае она равна 12d, во втором — 13d. Для средних систем диаметр можно подобрать в зависимости от патрубков – 3*d. Как видите, ничего сложного. Вы можете рассчитать его самостоятельно.

Купить или сделать самому?

Как говорили, готовая гидравлическая пушка для отопления стоит немало — 200-300$ в зависимости от производителя. Для снижения затрат возникает естественное желание сделать это своими руками. Если вы умеете готовить, не проблема — вы купили материалы и сделали это. Но при этом необходимо учитывать следующие моменты:

• Резьба на захватах должна быть хорошо нарезанной и симметричной.
• Стенки отводов одинаковой толщины.

Качество самоделки может быть не очень хорошим

Вроде очевидные вещи. Но вы удивитесь, насколько сложно найти четыре нормальных ракеля с нормально сделанными нитками. Далее все сварные швы должны быть качественными – система будет работать под давлением. Отводы привариваются строго перпендикулярно поверхности, на необходимом расстоянии. В общем, это непростая задача.

Если сами пользоваться сварочным аппаратом не умеете, то придется искать мастера. Найти его совсем не просто: либо за услуги просят дорого, либо качество работы, мягко говоря, «не очень». В общем, купить гидрострелку решаются многие, несмотря на немалую стоимость. Тем более, что в последнее время у отечественных производителей дела обстоят не хуже, а гораздо дешевле.

Назначение и схемы установки гидравлической стрелки для отопления

Системы отопления в современном виде представляют собой сложные конструкции, оснащенные различным оборудованием. Их эффективная работа сопровождается оптимальной сбалансированностью всех элементов, входящих в их состав. Гидрострелка для отопления предназначена для обеспечения баланса. В его принципе действия стоит разобраться, согласны?

Мы расскажем о том, как работает гидроразделитель, какие преимущества имеет отопительный контур, оснащенный им. В представленной нами статье описаны правила установки и подключения. Даны полезные рекомендации по использованию.

Содержание статьи:

• Гидравлическое разделение потока
• Расчетные параметры гидрострелы
• Схемное решение для труб переключения
• Количество соединений на гидрострелке
• Гидравлический разделитель без фильтра
• 90 использование гидравлической стрелы?
• Выводы и полезное видео по теме

Гидроразделитель потока

Гидрострелку для отопления часто называют гидроразделителем. Отсюда становится понятно, что данная система предназначена для реализации в отопительных контурах.

В отоплении предполагается использование нескольких контуров, например, таких как:

• линии с группами радиаторов;
• система теплого пола;
• Горячее водоснабжение через бойлер.

При отсутствии гидрострелки для такой системы отопления придется либо делать тщательно просчитанный проект на каждый контур, либо оборудовать каждый контур индивидуальным .

Но даже в этих случаях нет полной уверенности в достижении оптимального баланса.

Примерно так можно считать классическую конструкцию гидравлических разделителей, выполненных на основе круглых или прямоугольных труб. Простое, но эффективное решение, кардинально меняющее состояние системы отопления с участием котла

Между тем проблема решается просто. Нужно только применить в схеме гидроразделитель — гидроруку. Таким образом, все контуры, входящие в систему, будут оптимально разделены без риска возникновения гидравлических потерь в каждом из них.

Гидрострела — название «повседневное». Правильное название соответствует определению – «гидрораспределитель». С конструктивной точки зрения устройство выглядит как кусок обычной полой трубы (круглого, прямоугольного сечения).

Оба концевых участка трубы заглушены металлическими блинами, а патрубки подвода/отвода (по паре с каждой стороны) с разных сторон корпуса.

Естественный вид изделий — гидравлические стрелы из трубы прямоугольного сечения и круглой. Оба варианта показывают высокую эффективность. Тем не менее, водяные пистолеты на основе круглой трубы по-прежнему считаются более предпочтительным вариантом

Традиционно завершение монтажных работ является началом следующего процесса — тестирования. Созданная сантехническая конструкция заливается водой (Т=5 – 15°С), после чего запускается отопительный котел.

Пока теплоноситель не прогреется до необходимой температуры (заданной программой котла), расход воды «крутится» насосом первичной циркуляции.
