Зачем нужна гидрострелка в котельной

Гидрострелка или гидроколлектор используются в котельной для баланса системы. Данное изделие помогает поддерживать оптимальное соотношение температур, предупреждает гидравлический удар, а также очищает теплоноситель. Можно ли оборудовать модуль отопления без гидравлического разделителя? Узнаем сегодня.



Котел и стрелка — братья навек



Гидрострелка в котельной ставится в непосредственной близости от котла, а точнее соединяется с ним через входные патрубки. Отдельно подача, отдельно обратка. Без такого «посредника» система будет нормально функционировать, только если в обвязке один или два потребителя и один циркуляционный насос. В случае многоконтурного отопления требуется разделитель.



Теплоноситель на первичной линии имеет довольно высокую температуру. Пока циркулирует он теряет градусы и возвращается охлаждённым. Что происходит дальше? Разберём на примере. Сначала рассмотрим схему без гидрострелки.





На рисунке 3 группы, у каждой свой насос. Первый Н1 на дом имеет расход 3 м3/ч, второй Н2 для бани с 2 м3/час и третий Н3 под бойлер 1 м3/час. В сумме получается 6 кубометров. Когда один из насосов отключатся автоматически или для настройки, основную нагрузку забирает работающий механизм. Соответственно пропускная способность уменьшается, что неминуемо приводит к перегреву теплообменника. Котёл работает с остановками и расходует больше сырья.



Что ещё
  • Температура корректируется только на самом котле. Через насосы не получится, так как теплоноситель резко станет горячим или холодным.
  • Контура не разделены, поэтому более мощный контур будет подавлять слабый
  • В таких условиях невозможно удержать баланс. Как следствие уменьшается производительность теплогенератора.






Теперь посмотрим на ту же схему, только с гидрострелкой.





Обратите внимание, появился дополнительный насос. Ставится он на обратку для регулярного прогона теплоносителя через котёл. Другие группы сохранили первоначальные характеристики. Если один из насосов отключится, его подстрахует гидравлический разделитель, на обратной линии которого установлен циркуляционный насос.



Что это даёт
  • Рабочая жидкость циркулирует без сбоев
  • Насосы не взаимодействуют
  • Котел работает более плавно
  • Можно менять режимы без вмешательство в котёл





Разница очевидна. Если не хотите стать частным гостем в сервисном центре магазина, в котором приобрели свой котёл, то покупайте гидрострелку. Впрочем, и её одной будет маловато.



Распределительный коллектор в отоплении



Распределительный коллектор это гребёнка, разводящая теплоноситель по контурам.

Давайте ещё раз взглянем на схему.









Видите красные и синие трубки с выходами? Это и есть коллектора. Нижний — обратный, верхний — подающий. По ним жидкость доставляется к устройствам обвязки. Радиаторы, баня, бойлер снабжаются теплоносителем оптимальной температуры и количества. Причём контура никак не взаимодействуют, что позволяет производитель настройку без отключения основного теплогенератора. Именно поэтому многоконтурные системы отопления чаще всего комплектуют гидрострелкой и коллектором.

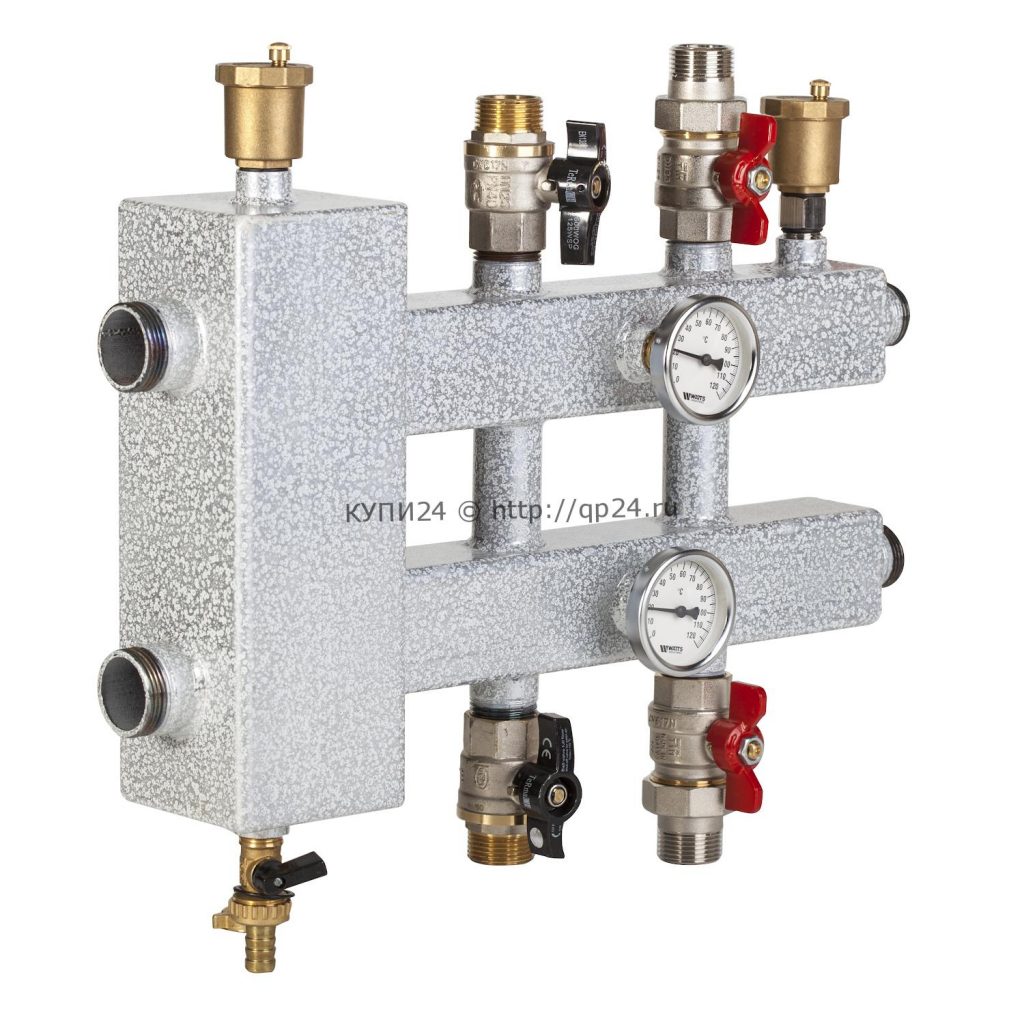

Балансировочный коллектор от Gidruss



Комбинированная конструкция из гребёнок отопления и гидрострелки считается наиболее функциональной, так как выполняет гораздо больше задач, чем перечисленные устройства по отдельности.





Гидравлическая стрелка разделяет теплоноситель, удаляет из него шлам и воздух, предупреждает скачки давления и температуры. Коллектор направляет жидкость по веткам, гарантируя автономность и наилучшее качество. Всё это обеспечивает и продукция Giduss, чьи гребёнки и коллектора подходят для котельных различной мощности.









Товарная линейка включает модели из углеродистой и нержавеющей стали. Металлы популярные, а главное долговечные, особенно нержавейка. В ней содержится много скрепляющих элементов, увеличивающих прочностные характеристики изделия. Профили соединяют сваркой и обрабатывают на фрезерном станке с электродиффузией. Поверхность получается практически зеркальной. Коллектор смотрится стильно с любой фурнитурой.











Серия из обычной стали не менее востребована. Причина в низкой стоимости и надёжности. Минимальный гарантированный срок службы 5 лет. Нержу она проигрывает в антикоррозийности. К окислению восприимчива, но за счёт порошковой обработки повреждений удаётся избежать. Попадая на металл, частицы краски поляризуются, создают непроницаемую оболочку для вредных веществ.



Преимущества коллекторов отопления Гидрусс



  1. Своё производство. Весь процесс осуществляется без привлечения сторонних специалистов. Опытные проектировщики и инженеры тщательно отбирают материалы, отслеживают этапы изготовления. Под контролем каждая деталь.
  2. Продуманная сборка. Чёткие пропорции, габаритные размеры, крепежные элементы делают монтаж максимально быстрым. Встроенный сепаратор фильтрует рабочую жидкость, освобождая её от примесей и воздуха. Тройная проверка ОТК, опрессовка и расточка резьбы повышает эксплуатационные характеристики изделия.
  3. Доступно. Паспорт с техническим описанием, рекомендациями по монтажу и обслуживанию в комплекте.



Гидравлические разделители (гидрострелки). Лаборатория Тепла — все для систем отопления вашего дома по лучшим ценам.

Что такое гидрострелка и зачем она нужна?



Нередко, на страницах интернет-ресурсов, можно встретить очень сжатое, написанное только техническими терминами, описание гидрострелки. Мы в этой статье постараемся раскрыть, что такое гидрострелка и зачем она нужна.

Гидрострелка — применяется для гидравлического разделения потоков. Таким образом, гидравлический разделитель это некий канал между контурами, который позволяет сделать динамически независимые контуры для передачи движения от теплоносителя. Чаще в интернете используют официальное название:гидрострелка — гидравлический разделитель.

Зачем нужна гидрострелка в системе отопления?

В системе отопления, гидрострелка — это связующее звено между двумя отдельными контурами по передаче тепла и она полностью нейтрализует динамическое влияние между контурами. У нее есть два назначения:

  • первое — она исключает гидродинамическое влияние, при отключении и включении некоторых контуров в системе отопления, на весь гидродинамический баланс. Например, при использовании радиаторного отопления, теплых полов и нагрева бойлера, имеет смысл разделять каждый поток на отдельный контур, для исключения влияния друг на друга.
  • второе — при небольшом расходе теплоносителя — она должна получить большой расход для второго, искусственно созданного контура. Например, при использовании котла с расходом 40 л/мин, система отопления получается по расходу больше в 2-3 раза (расходует 120 л/мин). В таком случае целесообразно первый контур установить контуром котла и систему развязки отопления установить вторым контуром. Вообще, разгонять котел больше чем предусматривается производителем котла экономически нецелесообразно, в таком случае увеличивается и гидравлическое сопротивление, оно либо не дает необходимый расход, либо увеличивает нагрузку движения жидкости, это приводит к повышенному энергопотребления насоса.



По какому принципу работает гидрострелка?

Циркуляция теплоносителя в первом контуре создается при помощи первого насоса. Вторым насосом создается циркуляция через гидрострелку во втором контуре. Таким образом теплоноситель перемешивается в гидрострелке. Если расход в обоих контурах у нас одинаковый, то теплоноситель беспрепятственно проникает из контура в контур, создавая как бы единый, общий контур. В таком случае не создается вертикального движения в гидрострелке или это движение приближено к нулю. Если расход во втором контуре больше чем в первом, то в гидрострелке происходит движение теплоносителя снизу вверх и при увеличенном расходе в первом контуре — сверху вниз.

Рассчитывая и настраивая гидрострелку, нужно добиться минимального вертикального движения. Экономический расчет показывает, что это движение не должно превышать 0.1 м/с.

Зачем снижать вертикальную скорость в гидрострелке?

Гидрострелка служит и как отстойник мусора в системе, при малых вертикальных скоростях мусор постепенно оседает в гидрострелке, выводясь из системы отопления.

Создание естественной конвекции теплоносителя в гидрострелке, таким образом холодный теплоноситель уходит вниз, а горячий устремляется вверх. Таким образом создается необходимый температурный напор. При использовании теплого пола, можно в второстепенном контуре получить пониженную температуру теплоносителя, а для бойлера более высокую, обеспечив быстрый нагрев воды.

Уменьшение гидравлического сопротивления в гидрострелке,

Выделение из теплоносителя микроскопических пузырьков воздуха, тем самым выводя его из системы отопления через авторазвоздушник.

Как узнать, что нужна гидрострелка?

Как правило, гидрострелку ставят в домах, площадь которых более 200 кв.м., в тех домах где сложная система отопления. Там где используется распределение теплоносителя на несколько контуров. Такие контура желательно делать независимыми от других в общей системе отопления. Гидрострелка позволяет создать идеально стабильную систему отопления и распространять тепло по дому в нужных пропорциях. При использовании такой системы распределение тепла по контурам становится точным и отклонения от настроенных параметров исключены.

Преимущества использования гидрострелок.

Защита чугунных теплообменников исключая тепловой удар. В обычной системе, без использования гидрострелки, создается резкое повышение температуры, при отключении некоторых веток и последующий приход уже холодного теплоносителя. Гидравлическая стрелка дает постоянный расход котла, уменьшая разницу температур между подачей и обраткой.

Повышается долговечность и надежность котельного оборудования за счет стабильной работы без перепадов температуры.

Отсутствие разбалансированности и создание гидравлической устойчивости системы отопления. Именно гидрострелка позволяет увеличить дополнительный расход теплоносителя, что очень трудно добиться установкой дополнительных насосов.
