Циркуляционный насос для отопления в квартире: как выбрать циркуляционный для обратки радиатора многоквартирной системы

Циркуляционные насосы для отопления: доступные цены, отзывы

   Циркуляционный насос для отопления и автономного горячего водоснабжения предназначен для принудительной циркуляции и рециркуляции жидкого теплоносителя в замкнутых системах закрытого типа. Технические характеристики водяных помп различаются производительностью, диаметром подсоединения, напряжением питающей сети и потребляемой мощностью. Поэтому, чтобы правильно выбрать циркуляционный насос для отопления, цена которого зависит от типа ротора, модификации и производителя, необходимо обращаться в специализированные магазины климатической техники.

   Помпы циркуляционного типа обладают следующими отличительными особенностями и преимуществами:

• Минимальное потребление электрической энергии;
• Небольшие тепловые потери и отсутствие воздушных пробок;
• Малошумность при эксплуатации;
• Простота исполнения и установки;
• Фирменная гарантия на эффективность и безопасность работы.

   На рынке теплотехнических приборов представлены циркуляционные насосы для систем отопления и автономного горячего водоснабжения двух типов:

• С мокрым ротором, когда крыльчатка непосредственно взаимодействует с горячей водой или другим видом теплоносителя;
• С сухим ротором, когда крыльчатка не соприкасается с теплоносителем.

   Агрегаты с мокрым ротором рекомендуется устанавливать в частных домах, где система отопления и горячего водоснабжения имеет небольшой объём теплоносителя. Устройства с сухим ротором, имеющие КПД 70% применяются в крупных системах горячего водоснабжения и отопления.

   Выпускаемые бытовые циркуляционные насосы для систем отопления и автономного горячего водоснабжения рассчитаны на работу от однофазной или трёхфазной электрической сети.

   В нашем специализированном магазине МирКли представлен широкий спектр высокопроизводительного оборудованияразличных модификаций для отопления и горячего водоснабжения от известных производителей Aquatic, Speroni, Беламос, Джилекс и других. Квалифицированные специалисты подберут нужную модель насоса для вашей системы горячего водоснабжения и отопления, а также организуют оперативную доставку заказа!

Циркуляционные насосы — гарантия тепла в доме

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/news/07-09-17_tsirkulyatsionnye-nasosy-garantiya-tepla-v-dome/

Уважаемые клиенты!

Интернет-магазин стройматериалов РДС Строй представляет Циркуляционные насосы для систем отопления и водоснабжения.
Циркуляционный насос – это не просто прибор, повышающий эффективность работы. В большинстве случаев он – единственная движущая сила внутри замкнутой системы, «сердцем» которой он является, и обеспечивает циркуляцию и необходимое давление. Сфера применения насоса – системы теплоснабжения всех типов. Для многоквартирных домов используют мощные агрегаты «сухого хода», которые при большой производительности дают существенную экономию электроэнергии.

В нашем магазине вы можете приобрести циркуляционные насосы с различными характеристиками и по разным ценам.

Насос циркуляционный WILO STAR-RS25/8

Представляет собой ряд циркуляционных насосов с мокрым ротором и резьбовым соединением.Предназначены они для использования в системах водяного отопления, промышленных циркуляционных установках, системах подачи холодной воды и системах кондиционирования.

Насос Wester WCP 25-60G

Циркуляционные насосы серии Wester WCP предназначены для использования в системах отопления одно- и многоквартирных домов, системах кондиционирования и теплого пола. Насос с «мокрым» ротором, чугунным корпусом насоса, полимерным рабочим колесом. Алюминиевый корпус электродвигателя. Трехпозиционное ступенчатое регулирование скорости. Класс защиты IP44.

Насос Wester WCP 25-60G 130мм

Насос Wester WCP 25-60G используется в системах отопления. Назначение — создание циркуляции жидкости в замкнутом контуре, что повышает теплоотдачу в системе отопления. Подбирается индивидуально в зависимости от гидравлических характеристик системы отопления.. Насосы с ротором. Чугунный корпус насоса. Полимерное рабочее колесо. Алюминиевый корпус электродвигателя.

Циркуляционный насос TL 32-40 «AQUATIC»

Циркуляционный насос Termica TL 32-40 используется для обеспечения циркуляции воды в отопительных системах, горячего водоснабжения и системах «теплых полов».

Циркуляционный насос TL 25/40

Циркуляционный насос Termica TL 25-40 используется для обеспечения циркуляции воды в отопительных системах, горячего водоснабжения и системах «теплых полов».

Циркуляционный насос TL 25-60

Используется для обеспечения циркуляции воды в отопительных системах, горячего водоснабжения и системах «теплых полов».

С уважением,

Команда интернет-маркетинга компании «РДС Строй»

#Стройматериалы для профессионалов

Данная информация взята с сайта компании «РДС Строй» https://rdstroy. ru
Со страницы https://rdstroy.ru/news/07-09-17_tsirkulyatsionnye-nasosy-garantiya-tepla-v-dome/

Как выбрать циркуляционный насос для отопления? Монтаж.

Использование отопительных систем с естественной циркуляцией теплоносителя, кроме того, что малоэффективно, оно нуждается в выполнении обязательных требований и ограничений. Поэтому владельцам частных домов или загородных коттеджей придется узнать, как выбрать циркуляционный насос для отопления, для того чтобы обеспечить равномерную доставку теплоносителя по всем трубам и радиаторам системы.

Содержание этой статьи

В зависимости от типа самой системы: одно- или двухконтурной, могут одновременно эксплуатироваться несколько циркулярных насосов (помп), например, один для горячего водоснабжения и один или несколько для отопления, количество которых определяется, прежде всего, площадью дома, а также необходимостью автономной организации теплоснабжения отдельных помещений в доме или общественном здании.

По данной теме есть похожая статья — Как прочистить канализацию в домашних условиях?

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Принцип действия помпы в системе достаточно прост и основан на законах термодинамики: на входе теплоноситель принудительно всасывается в систему, а на выходе, за счет создаваемой крыльчатками циркулярного насоса центробежной силы, выталкивается.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

• возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;

• в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Циркуляционные насосы для систем отопления: виды и типы

Рынок циркулярных насосов довольно обширен, но независимо от фирмы производителя, все их можно отнести к одному из следующих типов устройств с:

• сухим ротором;
• мокрым ротором.

Кроме того, отличаются они между собой и по типу питания: переменное, с напряжением 220 В, так и постоянное – 12В, которое часто обеспечивает источник бесперебойного питания для циркуляционного насоса, установленный в котельной.

Отличаются насосы также и способом удаления воздуха:

• автоматическим;
• принудительным, ручным.

Аппараты с автоматическим воздухоудалением более удобны в эксплуатации, так как не требуют вмешательства человека, точнее, поиска специалиста для выполнения этого вида работ.

Поэтому, даже более практично, выбирать для частного, особенно расположенного за городом, дома модели с автоматическим удалением, несмотря на то, что их цена выше.

Для регулирования температуры в помещении, предназначены байпасы, но в тех случаях, когда требуется уменьшить или увеличить потребление электроэнергии, то для этого предназначены:

• переключатель, расположенный на корпусе;
• автоматика для циркуляционного насоса отопления, позволяющая эксплуатацию аппарата в зависимости от температуры на улице в автономном режиме.

«Сухие» насосы

В насосах с «сухим» ротором отсутствует прямой контакт теплоносителя с двигателем, а погруженной в жидкость является только крыльчатка, изолированная от ротора прокладками и уплотнительными кольцами.

Такое конструктивное устройство прибора обеспечивает ему высокий КПД (более 80-85%, в зависимости от модели), но и гарантирует наличие постоянного шума. Поэтому для частных домов такой вариант малопривлекателен, за исключением очень больших объектов, на которых есть возможность расположения котла в отдельном помещении, максимально удаленном от жилых комнат.

Охлаждение в аппаратах этого типа происходит за счет отдачи тепла ребристой поверхностью корпуса в окружающую среду, а также вентилятора, расположенного в задней части прибора.

Как правило, данный тип циркулярных насосов наиболее востребован на больших объектах, прежде всего, общественного назначения.

Еще одним существенным недостатком является необходимость проведения регулярного обслуживания: для того чтобы не допустить стирания рабочих деталей двигателя, необходимо периодически обновлять и добавлять смазку.

Насосы с «мокрым» ротором

Для загородных коттеджей или частных домов с автономным отоплением применяются циркулярные насосы с «мокрым» ротором, отличающиеся от первых тем, что у них в теплоноситель погруженными оказывается не только крыльчатка, но и сам двигатель. В этом случае, жидкость теплоносителя обеспечивает выполнение двух функций:

1. охлаждает двигатель;
2. играет роль своеобразной смазки.

Основным потребительским достоинством данного типа аппаратов является тихий режим работы, но при этом существенным недостатком выступает значительно более низкий КПД, редко превышающий 60%.

Когда стоит вопрос о том, какой насос выбрать для отопления частного дома, то стоит обратить внимание и на такое преимущество «мокрых» помп, как большой моторесурс, а также отсутствие необходимости в постоянном обслуживании. Поэтому для объектов с небольшим объемом теплоносителя этот тип циркулярных насосов является самым оптимальным выбором.

Несмотря на то что крыльчатка и сам ротор постоянно соприкасаются с жидкостью теплоносителя, опасности в развитии коррозии на их элементах невысокая. Происходит это потому, что производятся они из специальных материалов, не подверженных разрушению в результате действия агрессивных сред.

А постоянное охлаждающее воздействие со стороны теплоносителя, наоборот, благоприятно отражается на долговечности аппарата.

Конструкция циркулярного насоса и его принцип действия

Основное и единственное назначение циркулярного насоса для системы отопления – обеспечивать принудительным способом движение теплоносителя по трубам и радиаторам, в том числе и преодоление возникающего сопротивления в замкнутом контуре.

Конструктивно состоит из следующих основных элементов и узлов:

• корпуса, изготавливаемого из нержавеющих видов металла: стали, латуни, чугуна и других, а также различных сплавов;
• электродвигателя, приводящего в движение ротор;
• стального или керамического ротора;
• вала с крыльчаткой.

Независимо от марки этот прибор должен быть надежным и в этом лидером являются западноевропейские марки.

Хотя рынок наводнен и изделиями из Поднебесной, значительно уступающим первым по качеству, при этом разница в цене не является столь критичной.

Поэтому, если существует необходимость в монтаже циркулярного насоса, то лучше всего выбирать между датским Grundfos или немецким Wilo, а также можно обратить внимание, например, на итальянские марки, стоимость которых ниже в 1,5-2 раза.

Как влияет принцип работы системы отопления на выбор насоса

Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.

Эту работу можно провести и самостоятельно, но учитывая, что подбор насоса производиться не на один сезон, лучше обратиться к специалисту.

Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:

• типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт. Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;

• отапливаемой площадью и объемом циркулирующего в системе теплоносителя. Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам. Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления, например, для увеличения мощности или отдельно для теплого пола;

• ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;

• техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.

Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.

Как правильно выбрать водяной насос для отопления

Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:

• мощность;
• предельный температурный уровень;
• внутреннее давление, отвечающее за напор. Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;
• производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;
• объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя. На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.

Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах.

К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.

Как выбрать газовый котел отопления? — здесь больше полезной информации.

Расчет необходимого напора и объемной подачи, видео:

Основные требования к монтажу циркулярного насоса

До того как установить циркуляционный насос в систему отопления, следует выполнить соблюдение нескольких правил, чтобы эффективность от использования этого аппарата была максимальной. К ним относятся:

• установка расширительного бачка с учетом того, чтобы его уровень был минимум на 1 м выше, чем самая высокая точка системы отопления;
• обязательно следует снабдить каждый радиатор системой отвода воздуха: автоматической или при помощи крана Маевского;
• в каждом помещении должен иметься в наличии байпас, позволяющий осуществлять в критических случаях обход системы, например, при отключении электричества, хотя лучше установить бесперебойник, который полностью исключит или сведет к минимуму такие нештатные ситуации.

Вас заинтересует эта статья — Печи для дома на дровах длительного горения.

Кроме того, если решено проводить работы самостоятельно, потребуется освоить минимальные навыки проведения расчетов. Для этого можно учитывать что:

• на 1 кВт мощности насос способен перекачать приблизительно 1л теплоносителя;
• в среднем на каждые 10 м контура требуется мощности напора равного 0,6 м, следовательно, если вся длина равна 100 м, то необходимо приобретать аппарат с маркировкой 60;
• также нужно знать, что средняя скорость движения жидкости составляет около 1,5-2 м/с.

Но выполняя самые простые расчеты, не следует забывать принимать во внимание и диаметр труб, соблюдая принцип: чем она тоньше, тем мощнее насос.

Установка циркуляционного насоса, видео:

Установка насоса в систему отопления частного дома

Лучше всего устанавливать циркулярный насос одновременно с монтажом всей системы отопления. Но так как необходимость в эксплуатации этого прибора существует и в уже действующих системах, то следует остановиться именно на этом варианте.

1. Сначала нужно подготовить «поле действия», для чего потребуется освободить систему от теплоносителя. Также заранее следует подготовить все необходимые инструменты и расходные материалы.
2. Далее надо изготовить резьбовые соединения на трубах с учетом диаметра отверстий насоса.
3. Перед тем как установить прибор, сначала монтируют перед ним фильтр для очистки. Отсутствие этого элемента непосредственно на работу не влияет, но вероятность того что уже в скором времени потребуется ремонт циркуляционного насоса, достаточно велика, так как грязь и частицы песка выведут из строя прибор.
4. Для того чтобы правильно установить насос, обязательно нужно обращать внимание на стрелку, нанесенную на корпус прибора: она должна совпадать с направлением движения теплоносителя.
5. Обязательной является и установка на входном и выходном патрубке кранов, так называемой, запорной арматуры и обратного клапана, а также байпаса, наличие которых значительно облегчает выполнение ремонтных и обслуживающих работ.
6. Как правило, насос монтируется в горизонтальном положении. Для «мокрых» двигателей – обязательно, а для «сухих» – предпочтительно.
7. После выполнения всех работ по установке, нужно проверить надежность соединений и выполнить пробный запуск системы, для чего ее следует заполнить теплоносителем.
8. Заполнение системы рекомендуется проводить при помощи нижней трубы – это способствует тому, что весь воздух, находящийся в трубах, поднимется вверх в расширительный бачок, через который и будет удален из системы.

Циркулярный насос можно устанавливать как на обратную трубу, так и на подающую. В первом случае он будет работать в более щадящем режиме, так как на него не будут воздействовать высокие температуры теплоносителя.

Но установка на подающей трубе – наиболее эффективна, потому как большинство современных приборов способны выдерживать температуру жидкости более 105-110 °C. В основном, насосы с «мокрым» двигателем устанавливаются на подаче, а с «сухим» – на обратке.

подбор модели и правила установки

Повысить эффективность и надежность автономных отопительных систем, используемых для обогрева частных домов, можно с помощью установки специального насосного оборудования. Врезанный в трубопровод циркуляционный насос для отопления способствует ускорению движения теплоносителя в системе, что обеспечивает быстрый прогрев всех помещений в доме.

В больших загородных коттеджах, жилая площадь которых превышает сотню квадратных метров, без установки подобного насосного оборудования не обойтись. Регулируя мощность встроенного насоса, владелец дома может активно влиять на работу системы отопления в зависимости от погодных условий. Правильно подобранное оборудование позволяет экономно расходовать электроэнергию, не допуская ее необоснованного перерасхода.

В данном видеоролике представлено устройство циркуляционного насоса Grundfos Alpha2, в конструкции которого производитель использовал энергосберегающие технологии.

Авторы видео отмечают ряд преимуществ данной модели перед другими аналогичными изделиями. Помимо этого в ролике показан способ монтажа данного насоса, который может быть поможет вам получить общее представление о предстоящих работах.

Типы циркуляционных насосов и их устройство

Корпус любого циркуляционного насоса для отопления выполняется из нержавеющего металла или сплава. Корпус может быть стальным, чугунным, алюминиевым, латунным или бронзовым. Внутри корпуса находится стальной или керамический ротор, на вал которого насажено лопастное колесо-крыльчатка. Оборудование работает от однофазного или трехфазного электродвигателя. В зависимости от того, контактирует ротор с водой или нет, насосы принято делить на «мокрые» и «сухие».

Насосы с «мокрым» ротором

«Мокрый» циркуляционный насос характеризуется тем, что его крыльчатка с ротором взаимодействуют с теплоносителем (горячей водой). При этом вода осуществляет смазку и охлаждение движущихся деталей прибора. Ротор и статор циркуляционного насоса данного типа разделяют стенки металлического стакана. В результате такое конструктивное решение обеспечивает герметичное расположение статора электромотора, находящегося под напряжением.

Насосное оборудование «мокрого» типа можно эксплуатировать в течение длительного времени без всякого обслуживания. Ремонт данных изделий, как и настройка,  не отличается особой сложностью. Приборы компактны, легки, энергоэкономичны, бесшумны, что позволяет монтировать их непосредственно в доме. В конструкции циркуляционных насосов с мокрым ротором предусмотрено наличие резьбовых или фланцевых соединений, облегчающих монтаж изделий в систему отопления дома.

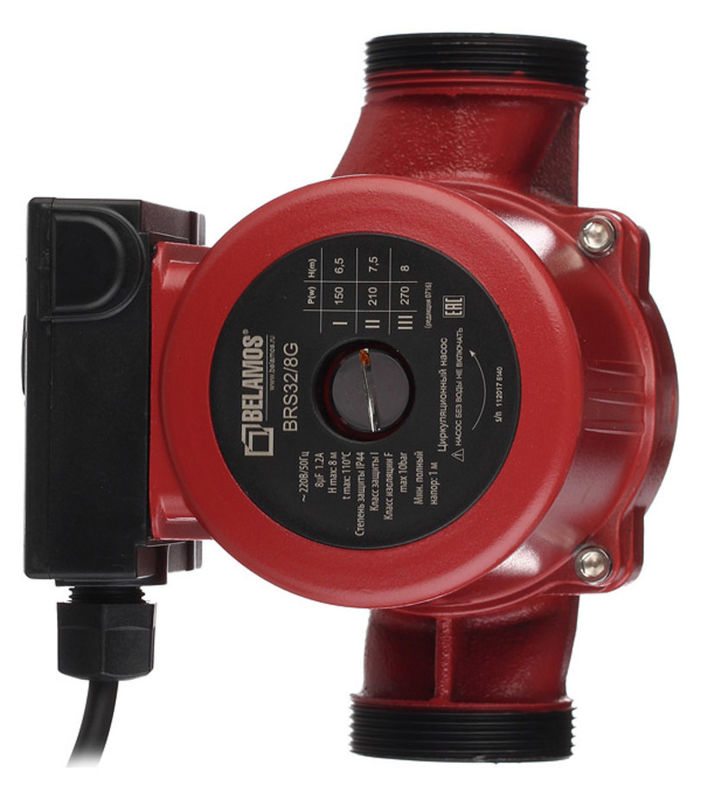

Так выглядит модель циркуляционного насоса для системы водяного отопления частного дома или дачи. Ротор насоса контактирует с теплоносителем

Установка насоса в систему отопления производится таким образом, чтобы ось его вала обязательно располагалась в строго горизонтальной плоскости.

Именно такое расположение позволит теплоносителю непрерывно обмывать подшипники, обеспечивая при этом их смазку. При игнорировании данного требования вероятна поломка насоса из-за повышенного износа подвижных деталей вследствие дефицита смазывающего вещества.

Одна из возможных схем подключения циркуляционного насоса «мокрого» типа к системе отопления загородного дома с принудительной циркуляцией теплоносителя

Главный недостаток «мокрых» насосов кроется в низком значении КПД, составляющем всего 50%. Этот факт надо учитывать при выборе, так как данное оборудование имеет смысл устанавливать лишь в системах водяного отопления, имеющих небольшую протяженность трубопровода. Подобные модели рекомендуется использовать для обеспечения принудительной циркуляции теплоносителя в системе отопления небольшого частного дома.

Насосы с «сухим» ротором

Конструкция «сухого» циркуляционного насоса спроектирована таким образом, что ротор прибора не вступает в контакт с водой, циркулирующей по трубам. Рабочая часть и электромотор насоса данного вида герметично отделяются друг от друга специальными уплотнителями. Существует три подвида циркуляционных насосов с сухим ротором:

• блочные;
• вертикальные;
• горизонтальные (консольные).

Насосное оборудование данного вида отличается высоким КПД, достигающим 80%, а также повышенным уровнем шума. Поэтому установку циркуляционного насоса «сухого» типа рекомендуется проводить в отдельном подсобном помещении, при этом уделить особое внимание его звукоизоляции.

Вам также пригодится материал о том, как правильно выполнить расчёты требуемой производительности насоса для отопления: https://aqua-rmnt.com/otoplenie/raschety/raschet-nasosa-dlya-otopleniya.html

Как выбрать подходящую модель насоса?

Следует помнить, что подбор циркуляционного насоса осуществляют исходя из гидравлических параметров отопительной системы, спроектированной для конкретного жилого объекта. Обеспечение комфортного микроклимата в доме возможно при выполнении грамотного расчета необходимого количество тепла, который производят специалисты с учетом следующих критериев:

• наличие особых метеоусловий в регионе;
• теплопроводность материала, используемого для возведения стен дома, и способа их утепления;
• ориентации дома по сторонам света;
• устройство межэтажных перекрытий и пола дома;
• характеристики установленных в помещении окон;
• наличие в системе термостатических вентилей и др.

В результате произведенных вычислений определяется объем подачи теплоносителя в системе водяного отопления, измеряемый в кубических метрах в час. Данная величина и берется за основу при выборе подходящего оборудования. Помимо этого следует обращать внимание на напор насоса, количественное значение которого исчисляется общим гидравлическим сопротивлением в системе. Не следует выбирать насос с «запасом» мощности, так как это повлечет во время эксплуатации его работу «вхолостую» в течение длительного времени. Мало того, что оборудование будет работать впустую, так еще и электросчетчик намотает лишних киловатт-часов.

Если проводится реконструкция действующей системы отопления, то рекомендуется выбирать специальную модель регулируемого циркуляционного насоса. При производстве данного оборудования используются технологии, которые позволяют приборам автоматически реагировать на изменившиеся условия работы отопительной системы, подстраиваясь к ним.

Как произвести монтаж оборудования?

При выполнении установки насосного оборудования в систему отопления, рассчитанную на принудительную циркуляцию теплоносителя, проводится врезка насоса в трубопровод на заранее выбранном участке. При этом обвязка циркуляционного насоса состоит из следующих элементов:

• двух запорных кранов, которые располагают по обе стороны от прибора;
• фильтра грубой очистки;
• обратного клапана, используемого в закрытых системах, которые снабжаются пневматическим гидроаккумулирующим баком.

Если проводится установка в отопительную систему, в которой предусмотрено использование естественной и принудительной циркуляции теплоносителя, то к вышеперечисленным деталям обвязки еще добавляется байпас (труба, устанавливаемая параллельно насосу и позволяющая пускать теплоноситель в обход насоса). Для переключения системы на режим естественной циркуляции на байпасе закрывается кран, предусмотренный специально для этих целей.

Для интенсивного обогрева больших зданий, в том числе и двухэтажных коттеджей, требуется установка циркуляционного насоса в монтируемую систему отопления объекта

В отопительной системе частного дома, рассчитанной на естественную и принудительную циркуляцию теплоносителя, монтаж насоса производится на байпасе

Более подробно про процесс установки вы можете прочитать в статье: Установка насоса в систему отопления: разбор основных монтажных правил и хитростей.

Монтажом систем отопления в частных домах и установкой насосного оборудования должны заниматься специализированные компании, имеющие в своих штатах компетентных специалистов. Профессионалы, знающие, как установить такой насос, и не раз выполнявшие данную операцию, выполнят все работы качественно и дадут гарантию. К тому же они могут посоветовать, как подобрать конкретную модель для системы отопления вашего дома.

Оцените статью: Поделитесь с друзьями!

Выбор циркуляционного насоса

Электрическое подключение резервируется безперебойником, а также управляется тепловым реле, которое отключает агрегат, после того как в котле прекратилось горение и температура понизилась ниже заданной….

Что преподносят современные насосы

Всем, кто хочет выбрать насос, нужно знать отличие современных робототизированных образцов, от привычных всем, старых вариантов. Об этом можно узнать далее…. Но непосредственно теперь, для интересующихся процессом рассмотрим графики.

Известно, что GRUNDFOS является законодателем моды в этом вопросе. Последние образцы этой компании серии ALPHA2 и ALPHA3 имеют компьютерное управление и они способны работать не только с фиксированными скоростями, но и подбирать скорости и расходуемую мощность оптимально, — с наилучшей экономией электроэнергии, т.е. подстраиваться под сеть при каждом ее изменении.

В предыдущем примере на обычном насосе при закрытии радиаторов увеличился напор и увеличилась соответственно мощность. Но с автоматизированным вариантом – наоборот, при закрытии части радиаторов (контуров) уменьшаются и расход и и напор насоса, и соответственно — мощность – см. график, — насос меняет скорость и переходит на точку на другом графике. Напор в отличие от первого примера не подрос, а уменьшился на величину h3.

Подбор по напору

Некоторые владельцы сетей отопления захотят вычислить требуемый расход теплоносителя, гидравлическое сопротивление при разных расходах, чтобы построить график…, чтобы подобрать насос на научной основе… Но большинство понимают, что это лишнее, и ничего путного из этой затеи не получится, и читают далее…

Действительно, все уже вычислено давно, и оказывается, что в продаже неподходящих циркуляционных насосов просто нет.

Каждый такой агрегат относится к какому-то типоразмеру. Это следующие значения — 25/40, 25/50, 25/60, 25/80… Первая цифра означает просто диаметр резьбы подключения, чаще это 25мм – «дюймовое», реже 32 или 20 мм. Вторая же цифра характеризует насос полностью – это создаваемый напор в килопаскалях – для первого примера это 40 кПа, что примерно рано 4 м водяного столба.

Расход же теплоносителя при таком напоре насоса в обычных отопительных сетях будет в норме – передача энергии будет обеспечена, если насос конечно будет подобран под свою отапливаемую площадь.
Под которую, собственно, он и проектировался.

Рассмотрим внимательно графики устаревшего уже насоса Grundfos UPS 25-40, у которого лишь 3 фиксированные скорости. При 2,5 метрах напора, он даст более 1,0 м куб/час расхода — как раз то что нужно для небольшого дома.

Как правильно обойтись с насосами старых конструкций

Насосы, у которых 3 фиксированные скорости дешевы и весьма распространены. Эти старые образцы, проверенные временем, хоть и потребляют лишнюю электроэнергию, но не в космических масштабах, так как их собственная мощность не велика в пределах 10 – 100 Вт.
И опустошить карман владельцу дома напрочь они не способны при любом своем использовании.

Тем не менее желательно выбирать скорости вращения ротора насоса, в соответствии с текущей мощностью отопления. Для межсезонья потребуется минимум переноса энергии. А в холода нужно установить (вероятно) наибольшую скорость насоса, чтобы он забирал достаточно теплоносителя от котла, работающего на полную мощность….

Если выбран новейший насос

Если применен новейший насос с электронным управлением, типа ALPHA2 от GRUNDFOS, то электронное управление решит все за нас и выберет скорость такую, чтобы расход электроэнергии был бы минимален.

GRUNDFOS, по сути, для работы на радиаторную сесть предлагает пользователю включить режим AUTOADAPT и больше ни о чем не беспокоится.

На графиках точка работы на отопительную сеть попадет где-то в заштрихованную область. Теперь при автоматическом закрытии термоголовок на радиаторах, насос уменьшит свою энергию и будет давать адекватно меньший напор и меньший расход теплоносителя. Вся система окажется сбалансированной по расходу и напору.

Также возможны, режимы работы «одного напора», «пропорционального давления», и др. с чем чуть подробней можно ознакомится – как установить оптимальный режим на отопительных насосах с электронным управлением

Как подобрать насос под систему отопления

Возвращаемся к главному вопросу – выбор циркуляционного насоса для частного дома, — что делать, если нужно купить циркулятор, но непонятно какой подойдет…

Выше замечалось, что в продаже можно обнаружить в основном три типоразмера циркуляционных насосов – на 40 кПа, 60 кПа и 80кПа напора (например 25/40 – на 4 м вод ст.) Оказывается, что каждый типоразмер подходит по мощности (по напору и расходу теплоносителя) под определенную отапливаемую площадь. Так насос 25/40 вполне применим до площади дома 120 м кв. в нашем климате. А в теплосберегающих домах, может справится и с 160 м кв. А 25/60 не стоит применять при площади менее 160 м кв., но он справится с доставкой теплоносителя и на площадь 240 м кв.
Но лучше обратится все же к рекомендациям от производителя. Вот что рекомендует GRUNDFOS для своих изделий (первый вариант — изделие с фиксированными скоростями, обычные насосы)

В чем чаще ошибаются при выборе

При выборе насоса, часто пользователи исходят из принципа «кашу маслом не испортишь». Проконсультировавшись с продавцом в магазине, который рад продать все что не нужно и что дороже, не редко решают взять насос помощнее, на всякий случай…

В результате в обычном доме в 120 метров квадратных, на 7 радиаторов, оказывается установленным дорогой мощный насос 25\\80, а то и все 32-120. Который, к ужасу подпольных грызунов, начинает с жутким шумом гнать воду по куцей системе отопления. А также расходовать электроэнергию на преодоление значительного гидравлического сопротивления (диаметр труб в малых системах не велик) в двойном – тройном размере от требуемого.

Рекомендуется выбирать циркуляционный насос нужно типоразмера. Желательно от известного производителя.

Устройство теплого пола | Водяной теплый пол в квартире

Описание

Подключение водяных теплых полов к системе центрального отопления.

Исторически в России массовое применение напольного отопления началось с загородных домов и коттеджей. В квартирах же обычно применялось традиционное радиаторное отопление. Однако в настоящее время вопрос о применении напольного отопления в квартирах возникает достаточно часто. Причем в одном доме, на одном этаже могут быть квартиры с разными системами отопления.  Проблема состоит в том, что система центрального отопления спроектирована из расчета на параметры радиаторной системы отопления. Параметры теплоносителя для радиаторов 90/70 0С, для теплого пола 45/35 0С.

Поэтому при одинаковых тепло-потерях необходимо обеспечить в 2 раза больший расход теплоносителя, при этом гидравлическое сопротивление системы отопления теплый пол значительно выше, чем сопротивление радиаторной системы отопления.

Что касается индивидуальных тепло-генераторов (газовых термоблоков), то они также, как правило, рассчитаны на радиаторную систему отопления. В термоблоке используется встроенный насос, обеспечивающий постоянный проток теплоносителя через теплообменник при работе горелки. При установке смесительного узла для напольной системы отопления необходимо гидравлически развязать встроенный насос тепло-генератора и циркуляционный насос системы отопления.

Таким образом, при применении напольного отопления необходимо устройство квартирного теплового пункта (узла смешения) с собственным циркуляционным насосом.

Управление системой отопления может быть качественным – централизованное изменение температуры теплоносителя по температуре наружного воздуха и количественным – изменение расхода теплоносителя термостатическими головками на отопительных приборах (для напольного отопления это комнатные термостаты и сервопривода). Наилучший результат дает комбинация качественно-количественного управления. При только качественном управлении невозможно точно поддерживать необходимую комнатную температуру, а в случае только количественного регулирования при невысокой температуре на улице может чувствоваться неравномерность температур поверхности пола.

Практически устройство теплового пункта, и, системы напольного отопления,  возможно не при любой системе центрального отопления. Наилучшим является  вариант, когда в квартиру входит только прямой и обратный трубопровод. В случае же вертикальной разводки стояков (напольное отопление – как реконструкция существующей системы отопления) не существует стандартного подхода к проектированию теплового пункта. Тепловой пункт получается рассредоточенным по квартире, т.к. количество тепла, которое можно взять от каждого стояка строго ограничено.

Использование циркуляционного насоса и автоматики делает систему отопления зависимой от электроснабжения. Однако очень высокая тепло-аккумулирующая способность напольной системы отопления позволяет отключать электроэнергию на время аварии без перебоя в теплоснабжении квартиры.

При сегодняшней нехватке «пикового» тепла квартирный тепловой пункт может быть укомплектован проточным электрическим водонагревателем. Для использования ночного тарифа на электроэнергию в качестве теплоаккумулятора можно использовать бетонную плиту конструкции теплого пола. Тепловая инерция плиты настолько велика, что  колебания комнатной температуры при включении электро-котла только ночью не превышают санитарных норм.



Подключение к системе центрального отопления, отдельный ввод в квартиру.

Квартирный тепловой пункт является мини копией теплового пункта здания. Присоединение к системе центрального теплоснабжения может осуществляться по зависимой (рис. 1) или независимой (рис. 2) схеме. При выборе конкретной схемы теплового пункта прежде всего следует обратить внимание на качество воды в системе центрального отопления. Из-за наличия большого количества игольчатых клапанов и замоноличивания длинных участков труб в строительные конструкции здания применение зависимой схемы может привести к серьезному засорению системы отопления с течением времени.

Схемы позволяют осуществлять коммерческий учет тепла.

Описание схем: погодная компенсация отсутствует, на коллектор системы отопления подается теплоноситель постоянной температуры посредством термостатического клапана (6). Желаемая температура в помещении достигается с помощью закрытия/открытия игольчатых клапанов на коллекторе системы отопления (10) по сигналу от комнатных термостатов (12). Байпас (9) служит для обеспечения минимального расхода при закрытии всех клапанов (11) на коллекторе. Желательно установить защиту циркуляционного насоса (8) от работы всухую для схемы с зависимым подключением. Это может быть реле потока или давления, либо накладной термостат с отключением насоса по нижнему пределу температуры – при сливе магистральных стояков системы отопления трубы остынут. Регулятор перепада давления (5) обеспечивает поддержание гидравлического баланса в системе отопления здания.

Более качественное управление системой отопления можно получить посредством замены в схемах термостатического клапана прямого действия на регулятор отопления с коррекцией по наружной температуре (рис. 3).

Отдельный ввод в квартиру, зависимое подключение к системе центрального отопления.

Рис.1 Отдельный ввод в квартиру, зависимое подключение к системе центрального отопления, количественное регулирование.  1- ввод в квартиру, 2 – датчик расхода воды, 3 – теплосчетчик, 4 – датчик температуры,    5 – регулятор перепада давлений (прямого действия), 6 – термостатический клапан (прямого действия), 7 – обратный клапан, 8 – циркуляционный насос, 9 – байпас, 10 – коллектор системы отопления, 11 – электропривод, 12 – комнатный термостат.

Преимущества схемы:

• относительно недорогая схема

Недостатки схемы:

• Прямое попадание теплоносителя из центральной системы отопления может привести к засорению системы отопления.
• При повреждении труб системы отопления теплоноситель будет вытекать, пока не закрыты магистральные клапана.
• Необходимо обеспечить защиту от сухого хода циркуляционного насоса при сливе системы центрального отопления.



Отдельный ввод в квартиру, зависимое подключение к системе центрального отопления.

Рис.2 Отдельный ввод в квартиру, независимое подключение к системе центрального отопления, количественное регулирование. 1 – 14 — см. рис. 1;  3 – теплообменник, 14 – запорные клапана для промывки теплообменника, 15 – подпитка системы отопления, 16 – мембранный расширительный бак.

Рис.3 Отдельный ввод в квартиру, независимое подключение к системе центрального отопления, качественно-количественное регулирование.

1 — 16 — см. рис. 1 — 2;  17 – двухходовой клапан, 18 – привод двухходового клапана, 19 – регулятор подачи теплоты на отопление с функцией погодной компенсации.

Преимущества схем:

• В систему отопления квартиры не попадают загрязнения из системы центрального отопления.
• При повреждении труб системы отопления выльется относительно небольшое количество теплоносителя.
• Первичный контур теплообменника промывается «на месте».
• при сливе системы центрального отопления циркуляционный насос не будет работать  всухую.

Недостатки схем:

•  Относительно дорогие схемы.

Подключение к системе центрального отопления, вертикальная разводка, двухтрубная система отопления (реконструкция существующей системы отопления).

Подключение системы напольного отопления к центральному отоплению в данном варианте можно рассматривать как реконструкцию существующей радиаторной системы отопления. Каждый стояк в квартире рассчитан на определенный расход теплоносителя, установленный балансировочным клапаном. При одной и той же температуре в подающем трубопроводе перепад температуры подающий/обратный трубопровод для напольной системы отопления будет до 2 раз больше, чем при использовании радиаторной системы (например, 70/50 против 70/30), поэтому при использовании напольной системы отопления при том же расходе можно получить до 2 раз больше тепла.

Стандартного решения в данной ситуации не существует, поэтому рассмотрим, например, квартиру с 4 стояками. В данном варианте тепло можно взять от двух стояков, а два оставшихся пустить транзитом.

Установка коммерческих узлов учета в данной схеме затруднительна.

Рис. 4 Вертикальная разводка, двухтрубная система отопления, качественно-количественное регулирование.

1 — 19 — см. рис. 1 — 3;  20,21 – стояки двухтрубной системы отопления, 22 – балансировочный клапан, 23 – трехходовой клапан, 24 – привод трехходового клапана.

При данной схеме подключения происходит замена отопительных приборов (радиаторов) теплообменниками (13). Изменения гидравлического режима работы стояка не происходит, так как балансировочные клапана (22) остаются теми же и с теми же настройками, что и при старой радиаторной системе. Вторичные контура теплообменников подключаются параллельно. Для того, чтобы не балансировать теплообменники по вторичному контуру при монтаже системы необходимо обеспечить одинаковые участки труб при параллельном соединении. Управление системой происходит полностью по вторичному контуру.

    Преимущества схем:

• Все положительные стороны независимой схемы.

Недостатки схем:

• Относительно дорогая схема из-за применения более чем одного теплообменника.

Подключение к системе центрального отопления, вертикальная разводка, однотрубная система отопления (реконструкция существующей системы отопления).

Подключение системы напольного отопления к центральному отоплению в данном варианте также можно рассматривать как реконструкцию существующей радиаторной системы отопления. В однотрубной системе отопления нельзя ни значительно снижать температуру теплоносителя, ни управлять расходом теплоносителя. Систему невозможно сделать централизованной, можно лишь заменить существующий радиатор в конкретной комнате на напольное отопление в этой же комнате (главное условие – совпадение тепловой нагрузки на систему отопления). Установка коммерческих узлов учета в данной схеме опять же затруднительна.



Рис. 5 А) Вертикальная разводка, однотрубная система отопления. Б) замена радиатора контуром теплого пола.

1 — 23 — см. рис. 1 — 4;  24 – контур теплого пола.

В каждой комнате квартиры радиатор меняется на один контур теплого пола. Такое подключение является зависимым. Управление температурой в комнате – за счет включения/выключения циркуляционного насоса (8) от комнатного термостата (12) . При сливе стояка насос отключается при температуре в стояке ниже установленного предела (защита от работы насос всухую). При желании на трехходовой клапан можно установить привод для управления по наружной температуре.

Преимущества схем:

• Внутри квартиры в разных комнатах можно сделать разные системы отопления.
• Невысокая стоимость системы отопления.
• Отсутствие коллектора теплого пола – отсутствие игольчатых клапанов, система не так требовательна к качеству фильтрации теплоносителя.

Недостатки схем:

• При наличии воздуха в системе отопления циркуляционный насос может шуметь.
• Все недостатки зависимой схемы.



Использование пикового проточного электро-нагревателя при подключении к системе центрального отопления.

Схема идентична схеме на рисунке 2, но с дополнительным пиковым электро-котлом. Назначение электро-котла – догрев теплоносителя в наиболее холодные дни и в межсезонье, когда тепла от системы центрального отопления не достаточно либо нет, плюс использование электроэнергии в ночные часы по льготному тарифу.

Рис.6 Отдельный ввод в квартиру, зависимое подключение к системе центрального отопления, пиковый электро-нагреватель, качественно-количественное регулирование. 1 — 24 — см. рис. 1 — 5;  25 – проточный электро-нагреватель.

В электро-котле все время поддерживается постоянная температура посредством собственного термостата котла. Когда тепла от центральной системы отопления достаточно, трехходовой клапан электро-котла закрыт и электроэнергия расходуется только на теплопотери через корпус электро-котла. Когда двухходовой клапан (17) полностью открыт, трехходовой клапан (23) начинает открываться и часть теплоносителя дополнительно догревается в электро-котле. Практически такую схему управления  можно реализовать с помощью стандартного двухконтурного регулятора отопления.

Циркуляционные тепловые насосы для систем отопления дома

Очень часто, владельцы частных домов, не подключенных к центральному отоплению, сталкиваются с проблемой неравномерного обогрева всех помещений. Для исключения этого эффекта в системах обогрева коттеджей предусматривается циркуляционный насос для отопления.

Пример установленного циркуляционного насоса

От этого элемента отопительной системы зависит уровень комфорта людей, проживающих в доме, поэтому к его выбору следует отнестись очень ответственно.

Вернуться к оглавлению

Содержание материала

Показания к применению циркуляционных насосов

Неравномерный обогрев всех помещений дома – это довольно распространенная проблема. В случаях, когда отопительный котел работает, что называется, в полную силу, а в наиболее отдаленных комнатах прохладно, следует принять меры по улучшению ситуации.

Для того чтобы обеспечить равномерное распределение теплоносителя по системе отопления, можно сделать следующее:

• Увеличить пропускную способность труб системы, заменив их большими по диаметру;
• Оставить трубную разводку без изменений и установить циркуляционный насос.

Первое решение имеет право на существование, ведь оно позволяет решить вопрос с неравномерным отоплением очень действенно.

Разные виды циркуляционных насосов

Выбирая этот способ необходимо понимать, что он понесет за собой большие траты, ведь придется сначала демонтировать старый трубопровод в доме, а потом устанавливать новый. Цена циркуляционного насоса будет дешевле, чем покупка и монтаж труб, к тому же благодаря его установке не будут образовываться воздушные пробки, которые тоже могут повлиять на качественный обогрев в частном доме.

Вернуться к оглавлению

Как работают циркуляционные насосы

Насосы для систем отопления дома обеспечивают принудительное движение теплоносителя в системах обогрева домов. Устройство представляет собой корпус из нержавеющей стали и электромотор, который и принуждает теплоноситель двигаться. Процесс движения теплоносителя возникает из-за центробежных сил, возникающих от движения лопастей на валу двигателя. При выборе мощности насоса необходимо предусмотреть сопротивление всех элементов отопительной системы (трубопровод, батареи и др.).

Вернуться к оглавлению

Виды насосов

Тепловые насосы для отопления подразделяются на «мокрые» и «сухие». Сухие типы отличает невзаимодействующий с теплоносителем ротор. Их рабочая камера разделена от электромотора уплотнительными кольцами из нержавейки. При запуске циркуляционного насоса кольца вращаются, образуя водяную прослойку между собой.

Потому как давление в трубопроводе до и после насоса разное, тонкая прослойка герметизирует стык между ротором и двигателем.

Установка насосов сухого типа, предполагает наличие отдельного помещения желательно с хорошей звукоизоляцией, так как их работа сопровождается громким шумом. КПД таких агрегатов 80%.

Стоит отметить, что сухие тепловые насосы для отопления могут быть вертикального, горизонтального и блочного исполнения. Горизонтальные насосы монтируются в горизонтальном положении, при этом нагнетательный патрубок находится на корпусе, а всасывающий на фронтальной части.

Схема устройства системы отопления

Мотор вертикальных агрегатов находится в вертикальном положении, а патрубки расположены соосно. Блочные насосы отличаются нагнетательным патрубком на корпусе, и всасывающим на одной оси с валом. Конструкция сухих насосов не допускает их использование в пыльных средах. Все из-за того, что пыль, или мелкие частицы могут стать причиной повреждения уплотнительных колец.

В мокрых типах насосов ротор контактирует с теплоносителем. Для того чтобы отделить статор, находящийся под напряжением, от ротора, расположенного в водной среде, используется герметичный стакан из нержавейки. Мокрые насосы для систем отопления, в большинстве своем, обладают бронзовым корпусом и керамическим ротором. Такие агрегаты отличаются низким шумом, а также не потребуют частого обслуживания. Производительность мокрых насосов гораздо ниже по сравнению с сухими – 50%.

Поэтому установка насосов такого типа целесообразна лишь в системах отопления бытового назначения.

Вернуться к оглавлению

Нюансы выбора циркуляционных насосов

Первое с чем необходимо определиться, производя подбор насоса – это его мощность. Правило «чем мощнее, тем лучше» здесь не работает. Выбрав неоправданно мощный насос можно впустую потратить деньги, ведь цена на них немалая, и к тому же обзавестись излишним шумом в доме.

Перед тем как подобрать насос для отопления необходимо выполнить расчет оптимально подходящей мощности. При этом понадобятся следующие сведения: пропускная способность трубопровода, производительность котлов, температура теплоносителя. Также следует знать необходимое количество теплоносителя, которое обеспечит оптимальную работу системы.
Осуществляя подбор мощности агрегата, следует отталкиваться от общей длины труб, с таким расчетом: на 10 метров труб потребуется 0,5 метра напора.

монтаж насоса в систему отопления

Очень популярным сегодня считается установка насосов Wilo и Grundfos. Из линейки агрегатов Wilo на 220 вольт можно подобрать следующие варианты:

• WiloStar – насосы малой мощности, цена которых позволяет сэкономить на модернизации системы отопления. Идеально подходят для домов площадью до 700 квадратных метров;
• Wilo Stratos ECO – предназначены для работы в более крупных системах, с мощностью котлов более 25 киловатт. Характеристика энергопотребления таких приборов очень низкая;
• Wilo TOP-S – насосы, настроенные на обогрев зданий площадью свыше 1400 квадратных метров, цена у них соответствующая;
• Wilo TOP-Z – агрегаты, подходящие для работы в системах с низким качеством воды.

Самыми востребованными моделями циркуляционных насосов из линейки Грундфос, являются:

• Grundfos Alpha 2 – автоматизированный агрегат, способный выбирать оптимальный режим работы исходя из состояния системы;
• Grundfos UPS 32/30F на 220 вольт – многофункциональный насос, способный подобрать частоту своего вращения в зависимости от мощности котлов и условий эксплуатации. Также применяется в системах кондиционирования. Несомненным преимуществом являются его небольшие габариты, а также возможность установки и обслуживания своими руками.

Все большей популярностью пользуется установка насосов на 12 вольт. Низковольтные насосы отличаются плавным пуском, а отсутствие трущихся частей позволит избежать частых поломок. Питаться такие агрегаты могут от любого источника напряжением 12 вольт, к примеру, можно подобрать автомобильный аккумулятор. Их работа не сопровождается лишними шумами и вибрацией. Такие циркуляционные насосы очень универсальны, и подходят для работы, как в системах обогрева, так и для работы систем кондиционирования.

Вернуться к оглавлению

Расход отопительного насоса

Производительность насосов зависит от его напора и расхода. Расход определяется как отношение мощности котла к разности температур в подводящем и обратном трубопроводе. Напор агрегата определяется аналогичным способом. Существуют расчеты, согласно которым на квадратный метр площади должно приходиться 100 ватт мощности.

Вернуться к оглавлению

Монтаж циркуляционного насоса

Перед началом монтажа насоса своими руками рекомендуется внимательно изучить инструкцию по эксплуатации. Подбор места установки должен осуществляться с расчетом, что периодически агрегат будет требовать обслуживания, и к нему нужен будет подход.
Вначале, сливается весь объем теплоносителя из системы. При наличии загрязнения трубопровода следует его очистить. Монтаж агрегата производится согласно прилагаемой схеме.

После того как насос установлен и протянуты все соединения, следует заполнить систему теплоносителем и удалить из нее воздух. Перед заполнением обязательно проведение опрессовки. Если выполнять ее самостоятельно, понадобится ручной пресс.

Очень важный момент – подбор места расположения. Существуют рекомендации — устанавливать насосы на обратном трубопроводе до котла. Объясняются эти рекомендации тем, что при установке насоса на подаче, внутри котлов может образоваться вакуум. Воздух, так или иначе, образующийся в верхней части котла, будет высасываться агрегатом, что со временем может привести к нежелательным последствиям.

Если насос располагается до котлов, то теплоноситель будет вталкиваться внутрь котла, и причин для возникновения неисправности не будет. Кроме этого, агрегат, установленный на обратном трубопроводе, не будет подвергаться высоким температурам, что положительно скажется на его эксплуатации.

устройство циркуляционного насоса

При монтаже обвязки циркуляционного насоса, следует предусмотреть обвод. При неисправности прибора, или в случае перебоев с электроснабжением, обвод не позволит прерваться циркуляции. Труба для обвода должна обладать меньшим, по отношению к системе, диаметром. На обводе необходимо смонтировать воздушный клапан.

Трубопровод, с обеих сторон от насоса, должен иметь шаровые краны, которые необходимы для обслуживания или замены агрегата. Места соединения рекомендуется обмазать герметиком.

Очень важный момент – это горизонтальное расположение агрегата. В случаях, когда горизонталь нарушена, насос может стать менее производительным или совсем выйти из строя. Не стоит забывать, что в каждой отопительной системе должны быть предусмотрены фильтры, для защиты насоса от мелких частиц.
Для выявления недочетов, которые могли быть допущены при монтаже, необходимо применение опрессовки системы, то есть проверка ее герметичности.

Так происходит опрессовка системы отопления

Для этого в систему отопления под давлением загоняется вода или воздух, с помощью специального насоса. И если отсутствие герметичности проявит себя, необходимо определить конкретное место протечки.

Последовательность опрессовки следующая. Сначала необходимо удалить теплоноситель из системы. Для проверки, чтобы избежать разрыва трубопровода и поломки других элементов системы отопления, потребуется контроль давления. Система заполняется водой и включается специальный пресс.

По показаниям манометра контролируются параметры системы, и если после тридцати минут давление не уменьшилось, можно считать, что система герметична. Если же манометр указывает на утечку, необходимо ее найти и устранить. После этого процесс должен быть повторен. Насос для опрессовки систем обогрева может быть ручной или электрический.

Следует отметить, что процесс опрессовки довольно сложен. Проведение таких мероприятий своими руками нежелательно, лучше всего обратиться к профессионалам. Для тех, кто обладает некоторым опытом в этом деле или просто уверен в своих силах, можно привести некоторые рекомендации по выбору опрессовочных насосов.

Как отмечалось выше, насосы для определения герметичности бывают двух типов: электрический и ручной. И выбор одного из них зависит от объема системы отопления и периодичности выполнения этих работ.
Преимущества, которыми обладает ручной насос для опрессовки, заключаются в простой конструкции, а также в том, что цена на них довольно демократична. Однако, процесс опрессовки будет долгим, что неприемлемо для работ на крупных объектах.

опрессовка крупной системы отопления

Следовательно, производя подбор агрегата для опрессовки необходимо руководствоваться протяженностью трубопровода. Для проверки системы частного дома будет достаточно использовать ручной насос, способный прогнать через себя 3 л/мин.

Рециркуляционные системы для горячего водоснабжения и отопления

Раннее утро, и твоя рутина начинается. Насколько холодным кажется пол в ванной под босыми ногами? Как долго длится душ до того, как на самом деле выльется горячая вода? Сколько холодной и прохладной воды только что ушло в канализацию? Это беды, которые могут раздражать многих ежедневно. Однако есть те, кто никогда с ними не сталкивается. Полы и комнаты нагреваются равномерно, а горячая вода по трубам доставляется быстро, если не мгновенно: войдите в мир рециркуляции.

Используя насосы или естественную конвекцию (в пассивной системе), системы рециркуляции продвигают поток горячей воды из вашего бойлера или водонагревателя через ваш дом и обратно к источнику тепла. Эти системы чаще всего используются для водяного отопления излучающих полов и плинтусов или для уменьшения и даже устранения ожидания горячей воды в светильниках по всему дому. Понятно, что главным преимуществом здесь является экономия воды. Рециркуляция экономит много галлонов воды, которые тратятся впустую из кранов для горячей воды, а водяное отопление обеспечивает циркуляцию одной и той же воды снова и снова.Комфорт и удобство обеспечивают быстрое горячее водоснабжение даже в самом дальнем уголке дома. Добавьте к этому, что большинство пользователей полов с подогревом, похоже, более чем удовлетворены этим, и вы даже можете начать рассматривать рециркуляцию для своего собственного дома. Однако речь идет не только об экономии воды, необходимо учитывать ряд важных моментов, касающихся энергоэффективности, удобства и производительности.

Есть два типа рециркуляционных систем: закрытые и открытые.

---

Закрытые системы: водяное отопление

Насосы чугунные предназначены для закрытых систем. Закрытые системы обычно ассоциируются с системами водяного отопления и охлаждения, такими как теплые полы и системы плинтусов. Это системы, в которые не вводится пресная вода, а избыток кислорода удаляется с помощью какого-либо вентиляционного отверстия, воздухоотделителя или воздухоочистителя. Если бы это не было так и пресная вода циркулировала регулярно (как в открытой системе), железо быстро ржавело бы, в конечном итоге загрязняя воду, достигающую арматуры, и приводил к отказу насоса.Вот почему чугунные насосы не следует использовать для питья в циркуляционных (открытых) системах горячего водоснабжения.

В системе отопления дома насос подсоединяется к бойлеру и пополняет горячую воду в трубопроводе системы отопления, одновременно возвращая более холодную воду в бойлер. Многие считают, что водяные системы обогрева полов и плинтусов более удобны, чем стандартные системы с принудительной подачей воздуха. Во многом это связано с тем, что тепло в этих системах распределяется по большой площади пола и / или стены, создавая, по сути, один большой радиатор.Тепло медленно перемещается по воздуху, мягко и эффективно согревая тело. Это контрастирует с большинством систем с принудительной подачей воздуха, где основная часть тепла быстро отводится к потолку, что приводит к неудобному расслоению температуры в помещении. Некоторые пользователи этих типов гидронных систем также отмечают улучшение качества воздуха из-за отсутствия пыли и других частиц, проникающих в воздух их дома. Однако многие системы приточного воздуха можно фильтровать, а в гидравлических системах пыль просто оседает вокруг дома, и с ней все еще нужно бороться.

Лучистому напольному отоплению часто требуется больше времени для повышения температуры в комнате, чем воздушному отоплению, особенно если система была отключена в течение некоторого времени. Однако качество тепла, которое в конечном итоге вырабатывается — сбалансированное, равномерно распределяемое и не содержащее аллергенов — обычно бывает достаточно, чтобы компенсировать временные неудобства. При использовании этих систем особое внимание следует уделять материалу пола, под которым они находятся. В частности, деревянные и ламинатные полы могут быть повреждены из-за слишком высокой температуры воды.Теплый пол обычно не рекомендуется для полов с ковровым покрытием, так как изоляция ковра затрудняет отвод тепла через пол.

Гидравлическое отопление не защищено от замерзания и разрывов. В холодном климате пропиленгликоль часто смешивают с водой отопительной системы в качестве антифриза. Это важно для домов с трубопроводами, которые потенциально могут подвергаться воздействию отрицательных температур, а также домов, которые могут какое-то время пустовать. Многие циркуляционные насосы могут безопасно обрабатывать смесь воды и пропиленгликоля в соотношении 50/50.

Системы водяного отопления могут быть довольно сложными, а проектирование и установка — непростыми. По этой причине мы настоятельно рекомендуем тем, кто рассматривает такую ​​систему, поручить проектирование и установку профессионалу, хорошо разбирающемуся в водяном отоплении.

---

Открытые системы: циркуляция горячей воды

Открытая система подключается к основной системе водоснабжения через водонагреватель. Пресная вода подается регулярно, так как вода используется в светильниках. Насосы, используемые в этих системах, изготовлены из бронзы или нержавеющей стали — материалов, которые не ржавеют.Для возврата охлажденной воды для повторного нагрева можно использовать выделенную линию возврата к водонагревателю или существующую линию холодной воды в доме. Эти системы в первую очередь предназначены для использования в системах горячего водоснабжения, например, для подачи «мгновенной» горячей воды ко всем бытовым приборам. Вместо того, чтобы ждать минуты, пока горячая вода достигнет душа в дальнем конце дома, ее можно доставить мгновенно или за несколько секунд. Холодная вода, которая обычно уходила в канализацию, возвращается обратно в обогреватель.Эти системы чаще всего используются в больницах, гостиницах и крупных зданиях, но они нашли применение в большем количестве домов благодаря большей эффективности и более низким ценам.

Пример традиционной системы рециркуляции воды

Специальный обратный или байпасный клапан?

Открытые системы со специальной возвратной линией обычно используются в старых домах или встраиваются в новые дома на этапе строительства. Монтаж возвратной линии в существующую конструкцию сложен и часто является непомерно дорогостоящим.Однако обратные линии идеальны, поскольку они не зависят от линий подачи и не смешивают теплую воду с холодной. Если обратный трубопровод невозможен, трубопровод холодной воды можно использовать для подачи воды обратно в водонагреватель с помощью насоса, установленного на водонагревателе, и специального перепускного клапана, установленного под арматурой, наиболее удаленной от водонагревателя. Хотя такие системы удобны и просты в установке (и часто это единственный вариант модернизации), они могут немного изменить исходную проблему: чтобы получить действительно холодную воду, крану может потребоваться немного поработать.Байпасные клапаны закрываются при установленной температуре, поэтому любая вода ниже этого порога будет течь в линию холодной воды: если клапан настроен на закрытие при 103 ° F, около 102 ° F воды будет смешиваться с подающей холодной водой. Хотя ожидание горячей воды не вызывает такого раздражения, об этом следует помнить.

Как и в случае любого механического устройства, перепускной клапан может выйти из строя. Хотя это может быть редкостью, но стоит помнить: если это произойдет, возможно, что вода непосредственно из водонагревателя — с температурой до 140 ° — потечет через линию холодной воды, не оставив ничего, кроме очень горячей воды. ваши приспособления.В качестве меры безопасности вы можете рассмотреть возможность добавления регулирующего клапана в линию горячей воды перед байпасным клапаном. В случае выхода из строя байпасного клапана это гарантирует, что вода, поступающая в холодную линию, будет иметь приемлемую температуру (то есть не обжигающую). Установка обратного клапана между холодной линией и клапаном темперирования гарантирует, что дополнительная горячая вода не попадет в холодную линию.

Также стоит отметить, что когда холодная вода используется в приборе, где установлен специальный перепускной клапан, давление в этой линии падает.Если в это время байпасный клапан открыт, через него будет течь теплая вода. Это, в свою очередь, приведет к выходу воды из нагревателя, которая заменяется водой из основного источника и нагревается. Таким образом, даже когда используется только холодная вода, водонагреватель может включиться, тратя энергию.

Без танка? Если у вас есть водонагреватель без резервуара, необходимо провести дополнительные исследования, если рассматривается возможность системы рециркуляции. Циркуляционные насосы обычно имеют низкую скорость потока и могут не иметь мощности, необходимой для активации некоторых безбаквальных нагревателей, и может потребоваться включение в систему небольшого накопительного резервуара.Что еще хуже, установка некоторых насосов может привести к повреждению или аннулированию гарантии на безбаковый водонагреватель.

Опции управления

Насосы, используемые в системах рециркуляции воды, могут работать непрерывно или активироваться таймером, термостатом, панелью управления или датчиком движения. Какой тип управления используется, зависит от желаемой экономии энергии и удобства. Постоянно работающий насос гарантирует мгновенную подачу горячей воды в любой арматуре, но при постоянной и регулярной работе насоса для нагрева воды будет использоваться энергия, даже если в этом нет необходимости, и это может сократить срок службы насоса.

У тех, кто стремится к эффективности, есть несколько вариантов. Таймеры позволяют насосу работать только в заданное время, когда потребность в горячей воде максимальна. Это часто бывает по утрам и вечерам для душа и мытья посуды. В остальное время спрос значительно снижается (или отсутствует, если в течение дня никого нет дома). Это снижает нагрузку на насос и водонагреватель, но может быть неудобно, если горячая вода необходима вне установленного времени: насос нужно будет включить вручную или кран должен будет работать.Дистанционные переключатели доступны для многих насосов, что позволяет включать насос из любой точки дома.

Термостат можно использовать в дополнение к таймеру или отдельно. Термостат отключает насос, когда в трубопроводе горячей воды достигается высокая температура, и включает его снова, когда температура падает ниже определенной точки. При использовании с таймером термостат будет управлять насосом только во время цикла таймера, что делает систему еще более эффективной. В системах со специальной возвратной линией термостат обычно устанавливается на этой линии, а не на линии горячей воды, чтобы гарантировать, что насос не отключится преждевременно.

Для максимальной эффективности рециркуляции горячей воды с приводом от насоса необходимо отказаться от мечты о мгновенном подаче горячей воды и довольствоваться ожиданием в течение нескольких секунд с использованием системы по запросу. Системы по требованию полагаются на то, что пользователь активирует насос на арматуре, когда потребуется горячая вода. Это можно сделать с помощью кнопки или переключателя на стене или с помощью датчиков движения, которые включают насос, когда кто-то входит в комнату. Поскольку горячая вода подается в линии только при активации, ей потребуется немного времени, чтобы добраться до прибора, в котором вы находитесь.

Одним из самых популярных предложений по запросу является система управления ACT D’MAND. Эта инновационная установка включает рециркуляционный насос, настенный выключатель активации и термодатчик, расположенный на главной линии горячей воды, который выключает насос, когда температура воды, проходящей через него, повышается на 6 градусов. Включение этого термодатчика делает систему более безопасной при использовании холодной линии в качестве обратной, поскольку по-настоящему горячая вода никогда не попадает в нее. А поскольку насос работает не дольше, чем необходимо, также экономится энергия.

При работе только тогда, когда есть потребность в горячей воде, потребление энергии значительно сокращается. Фактически, системы по запросу — единственный тип рециркуляции горячей воды в доме, принятый программой EPA WaterSense, и многие штаты и округа даже предлагают скидки на новые установки.

Стоит ли рециркуляция?

Какими бы ни были опции или элементы управления, эти системы действительно экономят воду. Трудно определить, сколько они экономят, и варьируется в зависимости от каждого домохозяйства. Вы можете получить представление о том, сколько воды тратится впустую, если потратите на это день.Вместо того, чтобы спускать холодную воду в канализацию, переложите смесители в ведро и используйте воду для домашних животных, растений, смыва туалетов и т. Д. Вы будете иметь представление о типичных расходах воды и о том, что вы делаете с этой информацией. — это суждение: во многих местах вода дешевле энергии, и добавление стоимости насоса, установки, электричества и потенциально более широкого использования водонагревателя может свести на нет любую выгоду по экономии денег, которая изначально считалась возможной. Энергопотребление современных рециркуляционных насосов минимально, некоторые потребляют всего 65 Вт.Однако следует также учитывать, что основной проблемой, связанной с использованием энергии в любой системе водяного отопления, являются потери тепла из труб горячей воды и последующий повторный нагрев этой воды. Изоляция линий горячей воды имеет решающее значение для предотвращения максимально возможных потерь тепла.

Как всегда, существует компромисс между эффективностью и удобством. Те, кто больше озабочен мгновенной подачей горячей воды и уменьшением потерь воды, могут найти больше преимуществ в непрерывном насосе, приводящем в действие их систему рециркуляции.Хотя счета за электроэнергию могут возрасти, комфорт и роскошь от того, что никогда не придется ждать горячей воды, могут того стоить. Другие могут согласиться ненадолго подождать — особенно если в противном случае им пришлось бы слишком долго — своего горячего душа. И чем лучше будет изолирована линия горячего водоснабжения, тем короче будет ожидание.

Системы рециркуляции — не единственный способ ускорить подачу горячей воды и не единственный способ ее экономии. В зависимости от ситуации они могут оказаться слишком дорогими, неэффективными или непрактичными.Если вы слишком долго ждете горячей воды, устали тратить ее впустую или беспокоитесь о потере энергии из-за потери тепла, есть ряд простых и недорогих вещей, которые вы можете сделать, прежде чем окунуться в рециркуляцию. Если ваши водопроводные линии не изолированы, немедленно устраните это. Попробуйте низкотехнологичные подходы, например, налейте в ведро прохладную воду, пока ждете горячей; вы, вероятно, найдете все виды использования этой потенциальной сточной воде.

Новые дома могут обладать теми же преимуществами, что и рециркуляционная система, используя только конструктивные особенности, такие как размещение светильников как можно ближе к водонагревателю.Если вы строите дом, проконсультируйтесь с архитектором и подрядчиком, чтобы узнать, что можно сделать, чтобы минимизировать потери воды и сократить время доставки горячей воды. Если выбрана система рециркуляции, обязательно установите выделенную обратную линию, пока это все еще несложно. Пассивная рециркуляция (или «гравитационная петля») часто упоминается как вариант при некоторых обстоятельствах, но мы не рекомендуем ее. Вместо насоса эти системы используют конвекцию и гравитацию для поддержания постоянного потока горячей воды к вашим светильникам.В этих системах водонагреватель должен быть на более низком уровне, чем домашняя арматура (обычно в подвале). Пассивные системы постоянно возвращают воду в нагреватель, заставляя его работать круглосуточно. Это расходует энергию и может привести к ненужному износу нагревателя.

---

Мы все знаем, что много воды тратятся зря каждый день, ожидая, пока она нагреется. Системы рециркуляции экономят эту воду и обеспечивают дополнительное преимущество в виде почти мгновенной подачи горячей воды во все приспособления в доме.Мы изучили некоторые предостережения, преимущества и альтернативы, предоставив вам информацию, необходимую для принятия наилучшего решения для вашего дома. Всегда помните: как бы вы ни решили это сделать, экономия воды жизненно важна, и ваши усилия по достижению этой цели вознаграждаются не только вашим домом и кошельком, но и вашим сообществом!

Готовы купить новый циркуляционный насос Grundfos?

Система оборотного горячего водоснабжения для многозонного многоквартирного дома

Заказчик:

414 Light Street Apartments

РАСПОЛОЖЕНИЕ:

Балтимор, Мэриленд, U.S.A.

СПРАВОЧНАЯ ИНФОРМАЦИЯ:

Построенное в 2016 году, 414 Light Street занимает 44 этажа вдоль Внутренней гавани Балтимора. 414 Light Street расширяет более 40 000 квадратных футов жилых, развлекательных и торговых помещений, включая открытое пространство, бассейн на горизонте, фитнес-клуб и рестораны. Комплекс представляет собой сочетание студии и резиденций с одной или двумя спальнями в дополнение к просторной коллекции пентхаусов.

ОБЪЕМ РАБОТ: ​​

Группа проектировщиков предусмотрела стояк на 140 ° F через здание для горячего водоснабжения.Здание было разделено на семь зон, каждая из которых снабжала горячей водой пять-шесть этажей.

Конструкция требовала наличия цифрового рециркуляционного клапана Armstrong (Brain® DRV80R) в каждой зоне, чтобы обеспечить точный контроль температуры для жителей здания. Перед каждым DRV80R стоит набор редукционных клапанов для каждой зоны.

В системе горячего водоснабжения вода постоянно рециркулирует. В Brain® DRV80R большая часть рециркуляционной воды отправляется обратно через холодную сторону смесительного клапана, а остаток рециркуляционной воды отправляется обратно в установку для производства горячей воды.

Вместо того, чтобы направлять воду полностью в подвал, был предоставлен раствор для нагрева воды и повторной подачи ее на подающую сторону смесительного клапана. Был установлен электрический нагреватель, который забирал небольшое количество рециркуляционной воды и доводил ее до температуры подачи для смесительного клапана.

Одна зона находилась на антресоли, а остальные клапаны были расположены в небольшом пространстве в каждой зоне для простоты доступа.

По мере развития строительства с отделкой нескольких этажей каждая зона могла быть введена в эксплуатацию для обеспечения горячей водой.

Этот многозонный подход к обеспечению горячей водой для бытового потребления дал зданию безопасный и точный контроль температуры для каждой зоны, в то же время обеспечив центральную систему циркуляции с высокой температурой.

ПРЕИМУЩЕСТВА ::

Brain® DRV80R способен обеспечивать заданное значение при +/- 2 ° F, даже в течение длительных периодов низкой или нулевой нагрузки. DRV80R предотвращает резкое понижение температуры в течение ночи без управления рециркуляционным насосом, как у аквастата. Результатом является предсказуемо согласованная подача заданного значения, которая снижает риск ожога в каждой точке использования.

Можно ли отапливать квартиру тепловым насосом? — Энергид

Да, тепловой насос может быть эффективным и очень энергоэффективным решением для отопления квартиры даже во время ремонта. Тем не менее, чтобы выбрать наиболее подходящее решение, необходимо обратить внимание на некоторые особенности ситуации.

Отопление тепловым насосом, как это работает?

Общий принцип работы теплового насоса:

1. извлекает тепло из внешней среды (воздух, почва, грунтовые воды или водоток)
2. передает это тепло в здание в виде теплого воздуха или горячей воды (циркулирующей в радиаторах отопления или в полах с подогревом)

Преимущество: очень низкие эксплуатационные расходы

Тепловой насос имеет важное экономическое и экологическое преимущество :

• он использует очень мало «платной» энергии (электричество или газ) для получения бесплатной энергии из окружающей среды.
• Следовательно, его эксплуатационные расходы невысоки.

Недостаток: значительные вложения

Недостатком теплового насоса является то, что он требует более высоких начальных вложений, чем обычная система центрального отопления с высокоэффективным котлом. Однако эта покупка обеспечит более быструю окупаемость инвестиций по сравнению с котлом, поскольку он более экономичен в эксплуатации.

Тепловой насос в квартире: элементы, которые необходимо учитывать

В конкретном случае квартиры ваш выбор модели теплового насоса, вероятно, будет limited , потому что вы будете подвергаться ряду ограничений.Вот вопросы, которые следует задать себе, чтобы найти наиболее подходящее решение.

Достаточно ли утеплено ваше здание?

Тепловой насос эффективен только в хорошо изолированном жилище. Нет смысла думать об изменении текущего режима отопления, если предварительно не достигли определенных показателей теплоизоляции дома или квартиры.

Каковы ваши возможности с точки зрения трубопроводов?

При ремонте (если только это не тяжелая переоборудование) зачастую невозможно установить встроенные трубы системы теплого воздуха после этого или проложить трубу в полу.

Поэтому в большинстве случаев вы ограничитесь моделями тепловых насосов, которые производят горячую воду, а не горячий воздух. Эта вода будет отправлена ​​в существующие радиаторы или фанкойлы. Однако, возможно, придется увеличить размер или количество радиаторов, чтобы компенсировать тот факт, что тепловой насос работает при более низкой температуре, чем отопительный котел.

Если это studio , может быть достаточно одинарного потолочного теплообменника, подобного тому из кондиционера.В данном случае это будет одно и то же устройство: реверсивная система кондиционирования, способная производить как тепло, так и холод.

Какой тип датчика вы можете разместить?

В квартире обычно нет места, где можно закопать датчик почвы или пробурить скважину, не говоря уже о ручье или водоеме, чтобы погрузить датчик. В случае установки в совместном владении возможно использование имеющейся коммунальной земли.

Следовательно, наиболее доступным внешним источником тепла в квартире будет окружающий воздух .Установка проста, и данная модель теплового насоса на дешевле, чем на другие.

Где установить обменник?

Для установки теплообменника, то есть наружного блока теплового насоса, может быть достаточно двора , крыши или террасы . Этот наружный блок может быть установлен даже на фасаде .

Но правила городского планирования могут запретить это, а шум работы может беспокоить соседей (наружный блок издает примерно такой же шум, как электрическая зубная щетка, т.е.е. 50 дБ).

Какая мощность вам нужна?

Из-за климатических условий нашей страны эффективность теплового насоса «воздух-вода» несколько ниже, чем у других типов тепловых насосов. Но это не повод увеличивать размер : устройство будет дороже и будет обеспечивать полную мощность только время от времени.

Лучше всего установить с нужной мощностью. и обеспечат резервный нагреватель , который будет работать только в несколько холодных дней в году или в течение нескольких часов в ванной.

С или без производства горячей воды?

Горячая вода для бытового потребления может производиться тепловым насосом и храниться в накопительном баке.

Но вы также можете разделить функции и сохранить текущий водонагреватель, если он эффективен. По-прежнему можно установить независимый термодинамический котел: это фактически небольшой отдельный тепловой насос, предназначенный исключительно для производства горячей воды для бытового потребления.

Как работает циркуляционный насос воды?

Если вы мечтали о подаче горячей воды в любой кран в своем доме, возможно, вы подумали об установке циркуляционного насоса.Эти циркуляционные насосы не только обеспечивают мгновенную подачу горячей воды по всему дому, но и могут сэкономить тысячи галлонов воды в год. В водопроводной системе без насоса горячая вода не может поступать в кран до тех пор, пока холодная вода в трубах не вытечет, а это означает, что большое количество потраченной воды попадет в канализацию. Циркуляционный насос поддерживает протекание горячей воды через систему, так что она сразу становится доступной.

Типы циркуляционных насосов и принцип их работы

В современных домах чаще всего используются циркуляционные насосы трех типов.Самая простая форма — это основной циркуляционный насос. Это устройство постоянно включено и постоянно циркулирует вода по водонагревателю и трубам. Когда кран с горячей водой открыт, из крана откачивается горячая вода. В противном случае вода возвращается в водонагреватель. Из-за его неэффективности и износа мы не рекомендуем домовладельцам устанавливать простой насос.

Циркуляционные насосы по запросу

Как следует из названия, циркуляционные насосы по требованию работают только тогда, когда кто-то включает горячую воду в раковине, ванне или другом месте.Эта система оснащена либо переключателем, либо датчиком движения, который включает насос, когда вода начинает двигаться в трубопроводе горячей воды. Насос будет продолжать подавать горячую воду из водонагревателя до тех пор, пока не будет достигнута желаемая температура или пока поток воды не будет отключен пользователем. Хотя эта система может сэкономить много энергии и воды, она может быть не такой мгновенной, как другие типы циркуляционных насосов.

Циркуляционные насосы по времени и температуре

Циркуляционный насос этого типа включается в запрограммированное время и перекачивает воду в контур, пока она не достигнет заданной температуры.Обычно это происходит, когда семья больше всего использует горячую воду: утром во время душа или вечером, когда мыть посуду или стирать. Аквастат можно в любой момент заменить в соответствии с меняющимися потребностями домашнего хозяйства. Поскольку насос работает только тогда, когда он нужен, он может сэкономить много денег, при этом обеспечивая немедленную подачу горячей воды. Существует вероятность того, что семьи могут чрезмерно использовать этот тип насоса и расходовать избыточную энергию, но этого можно избежать.

Возможные недостатки циркуляционных насосов

Мгновенный доступ к горячей воде может быть благословением, но удобство может иметь некоторые побочные эффекты.Во-первых, при первом включении смесителя холодная вода, скорее всего, будет чуть теплой, чем холодной, если в доме нет выделенной обратной линии. Для насосов, которым требуется питание, домовладельцу, возможно, потребуется установить новую розетку, что может увеличить первоначальные затраты. Есть также некоторые свидетельства того, что насосы могут сократить срок службы труб, поскольку они будут иметь дело с большим количеством тепла и давления, чем обычно.

Установка циркуляционного насоса

Для домовладельцев всегда полезно нанять профессиональных сантехников для установки любых новых компонентов в их водопроводную систему.Циркуляционные насосы не слишком сложны, но квалифицированная установка гарантирует, что система будет работать правильно с первого раза. Это также лучший шанс избежать проблем, которые могут потребовать много времени и денег.

Maeser успешно установила бесчисленное количество циркуляционных насосов для воды для владельцев недвижимости по всему Луисвиллю. Наши специалисты будут рады ответить на любые ваши вопросы об этой технологии и о том, подходит ли она для вашего дома.Запросите расценки или назначьте встречу сегодня, позвонив или отправив нам сообщение.

Действительно ли «водосберегающий» циркуляционный насос для горячей воды сэкономит мне деньги?

Уважаемый Пабло! Я подумываю о приобретении циркуляционного насоса для горячей воды. Они утверждают, что экономят много воды, и мне интересно, компенсирует ли это их потребление энергии. Стоит ли покупать циркуляционный насос горячей воды?

Насосы рециркуляции горячей воды — это удобный способ обеспечить немедленную подачу горячей воды из-под крана.Эти системы медленно перекачивают горячую воду по вашим трубам с горячей водой и обратно к водонагревателю либо через выделенную линию, либо через линию холодной воды. Доступно несколько моделей, и некоторые утверждают, что экономят «10 000 галлонов или более воды в год» и «до 15 000 галлонов в год» при использовании «меньшего количества энергии, чем лампа накаливания на 25 Вт». Сначала я рассмотрю эти утверждения, затем сопоставлю сэкономленную воду с затраченной энергией и, наконец, рассмотрю некоторые альтернативы.

Сколько на самом деле экономит насос рециркуляции горячей воды?

Посмотрим на расчеты на одном сайте:

В среднем в доме имеется трубопровод длиной примерно 125 футов 3/4 дюйма.
125 футов трубы 3/4 дюйма вмещают 3,14 галлона воды.
10 розыгрышей в день тратят более 31 галлона воды на ожидание нагрева воды.
За год потеряно воды составляет 11 461 галлон.

Это может быть правдой, что в среднем доме имеется 125 футов трубопровода диаметром 3/4 дюйма, хотя для этого факта не было предоставлено никаких источников. Но когда вы открываете кран, вода не проходит через все 125 футов. Вода течет от водонагревателя к крану самым прямым способом. Кроме того, я думаю, что половина этой трубы предназначена для холодной воды.В моем доме расстояние от водонагревателя до дальнего крана меньше 50 футов. Исходя из их предположений, количество воды в трубе составляет не 3,14 галлона, а 2,8687 галлона.

Следующее предположение — вы набираете воду десять раз в день. Это предполагает, что вода в трубах полностью остывает между каждой раздачей. Однако в большинстве домашних хозяйств горячая вода поступает в два периода дня; для утреннего душа и вечерней посуды.В эти периоды вода в трубах, вероятно, не будет сильно остывать, поэтому вам реально нужно будет ждать горячей воды только два или три раза в день.

Используя предположения и расчеты из нашего источника, мы можем подтвердить, что 11 461 галлон будет потрачен впустую каждый год. Используя мои исправленные предположения, я бы приблизил это число к 838 галлонам. Конечно, некоторые дома заняты весь день, у них более обширный план этажей, и у них гораздо больше рук, которые нужно мыть. Тем не менее, сэкономленные 11 461 галлон очень оптимистичны.Сколько денег насос экономит на счетах за воду? Используя их сбережения и высокие цены на воду в Калифорнии, вы сэкономите около 50 долларов в год, но в реальности, вероятно, ближе к 4 долларам.

Сколько стоит циркуляционный насос для горячей воды?

Ценник рециркуляционного насоса горячей воды составляет около 200 долларов, и большинство из них может быть установлено потребителем, но для некоторых требуется сантехник. В дополнение к этой фиксированной стоимости необходимо учитывать две переменные затраты: энергию, используемую насосом, и требуемый дополнительный нагрев воды.Насос мощностью 25 Вт потребляет 219 кВтч в год, что стоит около 32 долларов США (в зависимости от ваших местных тарифов на электроэнергию). Многие модели оснащены таймерами, поэтому они работают только в определенное время дня. Установка таймера насоса на два часа утром и два часа ночью сократит потребление электроэнергии до 36 кВтч, или 5,50 доллара в год.

Затем нам нужно оценить потери тепла из трубы при циркуляции горячей воды. Предполагая, что температура вашей горячей воды составляет 120 ° F, а температура воздуха, окружающего трубу, составляет 52 ° F, вы потеряете 45 британских тепловых единиц в час на фут.Если вы используете допущение о 125-футовой высоте, это означает, что вы потеряете 49 275 000 британских тепловых единиц, тогда как, используя мое предположение о 50-футовой высоте, вы потеряете всего 19 710 000 британских тепловых единиц. Одна термальная единица измерения природного газа в США эквивалентна 100000 британских тепловых единиц, поэтому вы потратите дополнительные 493 терма (или 197, если использовать мои предположения), что будет стоить вам дополнительных 400 долларов в год (или 160 долларов, если использовать мои предположения). предположения).

Стоит ли покупать циркуляционный насос для горячей воды?

Установка насоса обойдется вам в 200 долларов, 5 долларов.50-32 доллара на эксплуатацию, вы потратите 160-400 долларов в год и сэкономите вам 4-50 долларов на счетах за воду. Это дает вам отрицательную рентабельность инвестиций (ROI), поэтому это определенно не имеет смысла с точки зрения экономии затрат или защиты окружающей среды. Но не верьте мне на слово, существуют реальные тематические исследования с эмпирическими данными.

Причина установки циркуляционного насоса горячей воды — чистое удобство. Если вы не можете выдержать минуту, пока из крана потечет горячая вода, и эксплуатационные расходы вас не беспокоят, то это решение для вас.

Альтернативы рециркуляционному насосу горячей воды

Для остальных из нас есть несколько простых вещей, которые мы можем сделать, чтобы получить некоторое удобство и сэкономить деньги.

Утеплитель

Изолируя трубы с горячей водой, вы сократите тепло, теряемое водой, пока оно поступает к крану, и вода в трубах будет оставаться горячей намного дольше, когда она вам понадобится в следующий раз. Если у вас уже есть рециркуляционный насос, изоляция ваших труб значительно снизит тепловые потери и принесет немедленную окупаемость.

Технология ShowerStart

Душевые лейки с технологией ShowerStart оснащены термочувствительным переключателем, который отключает подачу горячей воды. Хотя это не мешает холодной воде из трубы стекать в канализацию, вы можете легко собрать ее в ведро для полива растений или наполнения бачка унитаза.

Без танка

Бесконтактные или проточные водонагреватели создают горячую воду по запросу. Поскольку они обычно располагаются очень близко к водопроводному крану, горячей воды почти не ждать.Это решение хорошо работает в домах, в которых очень мало кранов или где все краны расположены в непосредственной близости.

Наконец-то! Достойная альтернатива контурам рециркуляции горячей воды

Я никогда не был поклонником контуров рециркуляции горячей воды. Я чувствую, что они были перепроданы как «зеленая особенность», и несколько особенно плохих привели к действительно разочаровывающим жалобам на энергию для моих клиентов. Хотя они действительно обеспечивают некоторую экономию воды, они больше удобны и позволяют решить проблему слепой конструкции в большом доме.

Моя самая большая проблема с контурами рециркуляции заключается в том, что они по своей сути потребляют больше энергии, чем компактные традиционные системы. Все способы, которыми они потребляют больше энергии, могут быть выполнены плохо и ухудшить систему, но даже хороший дизайн потребует больше.
• Энергия насоса: в худших системах используется постоянно работающий насос. Системы управления по потребности (с кнопками или датчиками присутствия) значительно улучшают это, но энергия насоса никогда не бывает нулевой.
• Больше / больше трубопроводов: вы часто получаете воду, проходящую через большее количество труб большего размера, чем в противном случае, чтобы добраться до приспособления.Лучшие системы ограничивают размер трубопроводов в системе.
• Изоляция трубы: даже если труба изолирована, вероятно, это только R-2 (в лучшем случае, может быть, R-5). Учитывая небольшой диаметр трубопровода и низкое значение R, вода в контуре будет терять тепло намного быстрее, чем если бы она находилась в водонагревателе. Худшие системы (с постоянной рециркуляцией) действуют как небольшая система отопления для дома. Это прискорбно, потому что водонагреватель обычно не так эффективен, как основная система отопления дома.Он также борется с системой кондиционирования летом, поэтому вы платите и за отопление, и за охлаждение.

В течение многих лет я призывал своих клиентов проектировать дома, в которых не было бы «необходимости» в этих системах. Компактная сантехническая конструкция — лучший вариант: светильники, использующие горячую воду, сгруппированы рядом с водонагревателем, чтобы трубы были короткими, и никому не приходилось слишком долго ждать горячей воды. В большом доме может быть несколько «групп» компактной сантехники, каждая со своим собственным водонагревателем (желательно без бака).Почему этого не происходит? Две причины. Дизайнеры, которые недостаточно думают о близости водопровода, и строители, которые пытаются сократить расходы так, чтобы домовладельцы не заметили этого. Кстати, строителей это не касается. Домовладельцы хотят, чтобы они сократили расходы, но не на визуальном оформлении. Их не волнует, сколько времени потребуется, чтобы получить горячую воду, и большинство из них не понимают, как это влияет на энергию.

Также могут помочь водопроводные системы

. В этих системах каждый прибор имеет свой собственный хоум-ран.В домах, где наиболее часто используемые светильники могут быть расположены рядом с водонагревателем, может не иметь большого значения, что гостевая спальня должна ждать горячей воды.

К счастью, теперь есть достойная альтернатива для тех случаев, когда вы застряли в доме, где требуется горячая вода по запросу, и где ни одна из этих других стратегий не решит проблему. Он называется D’Mand Kontrol и работает во многом как система рециркуляции для домовладельца. Удобно, что его можно легко переоборудовать в существующие дома.

С D’Mand Kontrol вы устанавливаете сантехнику как обычно. В систему входит небольшой насос, который устанавливается под раковиной в ванной, наиболее удаленной от водонагревателя. У вас есть кнопки для нажатия горячей воды в каждой комнате с горячей водой (они могут быть проводными или беспроводными). Когда домовладельцу требуется горячая вода, он нажимает кнопку, и насос перекачивает воду из линии горячей воды в линию холодной воды под раковиной в ванной. Когда температура воды в самом дальнем приспособлении находится в пределах нескольких градусов от уставки горячей воды, насос останавливается (потому что в этот момент трубопроводы горячей воды заполнены горячей или почти горячей водой).Вы получаете всю экономию воды за счет контура рециркуляции, при этом не расходуется больше энергии, чем было бы необходимо для питания удаленных приборов без контура.

Системы довольно доступны (менее 1000 долларов) и хорошо согласуются с новыми энергетическими нормами. Это действительно хорошее решение. Единственная жалоба, которую я услышал, — это один домовладелец, который сказал, что не хочет нажимать кнопку включения горячей воды. Представьте, как я смотрю на него поверх очков и говорю: «Тогда давайте определим 3 водонагревателя без бака.Куда бы вы их хотели положить? »

Авторские права 2015. Эми Мюссер.

Глоссарий — Ecosizer

Аквастат Фракция

Это точка во всем объеме первичного накопителя, где размещается триггер температуры (аквастат) для циклического включения водонагревателей теплового насоса. По умолчанию этот аквастат размещается таким образом, чтобы 40% первичного накопителя использовалось, когда оборудование теплового насоса запускается для циклического включения.Это контролируется тем, где находится порт аквастата на приобретаемом складском оборудовании.

Уменьшение доли приведет к более частому запуску HPWH и уменьшению объема основного хранилища.

Увеличение доли означает, что для обеспечения горячей водой доступно меньше хранилища, в то время как оборудование HPWH перезаряжает первичное хранилище, и больший объем хранилища.

Во время сценариев смещения нагрузки вы можете уменьшить долю, чтобы уменьшить общий объем резервуара.Ecosizer уведомит вас, если аквастат слишком низкий, чтобы обеспечить минимальное время цикла HPWH.

Индивидуальная загрузка горячей воды

• Рассчитать только эту пользовательскую нагрузку (отключить многокомпонентную нагрузку)
  Отключает многокомпонентную нагрузку (следующий раздел) и использует только эти входные значения почасовой нагрузки.

• Добавить настраиваемую нагрузку к многокомпонентной нагрузке
  Объединяет настраиваемую нагрузку, добавленную с помощью этих почасовых входных данных, и многосемейную нагрузку (следующий раздел).

• Только многосемейная нагрузка (отключить пользовательскую нагрузку)
  Отключает вводы почасовой нагрузки в этом разделе и вычисляет только многокомпонентную нагрузку. Мы запомним ваши пользовательские настройки нагрузки, если вы решите снова их включить.

Расчетная температура холодной воды

Это самая низкая температура воды, поступающей из городской воды.

Увеличение этого значения означает, что у HPWH будет более низкий подъем температуры до температуры подачи горячей воды, и требуемая теплопроизводительность снизится.

Температура хранения горячей воды

Это заданная температура первичных водонагревателей теплового насоса или самая высокая температура, обеспечиваемая оборудованием первичного теплового насоса.По умолчанию нет. Если вы разрабатываете систему с поворотным баком, вы должны использовать не менее 140F.

Метод ввода

Эти параметры позволяют переключаться между двумя способами предоставления информации о количестве людей (жильцов здания) и количестве квартир.

Использование Всего людей и квартир требует только этих двух значений.

Использование Размер квартир и нормы заполняемости позволяет лучше контролировать типы квартир, заполняемость (количество человек на единицу площади) и галлоны горячей воды, используемые в день на человека. Предлагаемые значения также получены из данных о занятости Калифорнии и ASHRAE.

Размер сдвига нагрузки

Функция изменения нагрузки позволяет заблокировать часть дня, когда водонагреватели теплового насоса не работают.Объем накопителя и теплопроизводительность, необходимые для удовлетворения нагрузки, имеют такие же размеры, как и в первичной системе, но с учетом периода (периодов), когда водонагреватели теплового насоса не будут работать в соответствии с сигналами коммунальных предприятий. Это обязательно означает, что объем хранилища должен быть выше, чтобы объем в первичном хранилище мог обеспечивать жителей здания горячей водой в течение периода, когда тепловые насосы не работают, и мог выдерживать любые пики после окончания смены нагрузки. период (ы).

Системы смены нагрузки могут стать довольно большими, отчасти из-за того, что доля аквастата больше, чем необходимо. Долю аквастата можно уменьшить во многих случаях переключения нагрузки, чтобы учесть гораздо больший, чем необходимый объем, для цикла HPWH.

Кол-во квартир

Общее количество квартир в доме.

Увеличение количества квартир в здании приведет к увеличению потерь на поддержание температуры для данной потери тепла в контуре рециркуляции.

Кол-во человек

Общее количество человек в здании, обслуживаемом водонагревателем теплового насоса.

Время отключения одного цикла

Управляет объемом резервуара для поддержания температуры и представляет собой ожидаемое время (в часах), в течение которого оборудование для поддержания температуры будет отключено между циклами нагрева.Это связано с разницей между уставкой поддержания температуры и температурой включения, а также с потерями тепла в контуре рециркуляции. Другими словами, время, которое истечет, поскольку потери в контуре уменьшат температуру в резервуаре с заданного значения до температуры, которая заставит водонагреватель теплового насоса включиться.

Бак с параллельным контуром

Однопроходные водонагреватели с тепловым насосом наиболее эффективны при нагреве холодной городской воды до горячей температуры хранения, тогда как многопроходное оборудование все еще может эффективно работать, когда температура поступающей воды составляет около 120F.Конфигурация параллельного контура — это одна из стратегий, используемых для изоляции задачи поддержания температуры от задачи нагрева первичного хранилища. Резервуар с параллельным контуром представляет собой элемент электрического сопротивления или многопроходный тепловой насос, который подключен параллельно с первичной системой, в частности, для поддержания нагрузки по поддержанию температуры.

Пиковых галлонов в день на человека

Используйте эту область, чтобы предоставить информацию о максимальных галлонах горячей воды, используемых в день каждым жителем здания.

Опция User Defined позволяет вам выбрать значение по вашему выбору от 20 до 49 галлонов в день на человека. Использование опции California By Bedroom возможно только при вводе количества квартир по размеру (метод ввода), так как каждая единица будет иметь разное значение, выровненное с программным обеспечением Title 24 CBECC-Res. Использование этого метода означает также использование коэффициентов занятости CA.

ASHRAE Low описывается как многоквартирный дом со смешанным демографическим составом: все жильцы работают; один человек работает, а один сидит дома; пожилые люди; пары; средний доход; более высокая плотность населения.

Рыночная ставка Ecotope с приспособлениями с низким расходом основывается на данных измерений в рамках проекта Ecotope Inc., Stream Uptown, здания с 118 квартирами. Данные используют 100% квантиль для пиковых значений за заданные периоды времени.

ASHRAE Medium ассоциируется с многоквартирными домами со смешанными демографическими группами жителей: семьи; одиночные игры; о государственной помощи; неполные домохозяйства.

Количество людей необходимо, чтобы определить, сколько горячей воды используется ежедневно.

Список литературы

зафиксировано процентное смещение нагрузки

Регулирует процент дней для удовлетворения потребностей в горячей воде при переключении нагрузки.Например, уменьшение этого показателя до 70% означает, что только 70% дней будет удовлетворять потребность в горячей воде из-за смены нагрузки. Это достигается за счет уменьшения суточных галлонов на человека до значения 70-го процентиля после распределения, полученного на основе данных за 4 года, полученных при построении рыночных ставок в Сиэтле, штат Вашингтон. Среднее значение для 50-го процентиля составляет около 70% от 100-го процентиля нагрузки.

Обратите внимание, что ваши требования к хранилищу экспоненциально возрастают с увеличением сдвига нагрузки, представленного кривой за ползунком.Таким образом, чем ближе к 100% вы получите, тем больше будет влияние на требования к хранилищу.

Первичный — без рециркуляции

Первичный — без рециркуляции используется только для определения размера первичной установки.

Расход контура рециркуляции

Расход циркуляционного контура — это скорость, с которой рециркуляционный насос перемещает горячую воду через распределительный контур, в галлонах в минуту.

Используется вместе с температурой обратной линии рециркуляционного контура для расчета коэффициента тепловых потерь контура рециркуляции.

Потери тепла в контуре рециркуляции

Это потери, связанные с контуром рециркуляции, выраженные в ваттах на квартирную единицу.Ранее изученные здания показывают среднее значение потерь, близкое к 100 Вт / кв., С 25-м процентилем ~ 66 Вт / кв. И 75-м процентилем ~ 175 Вт / кв. В идеале конструкция здания и водопровода минимизирует эту нагрузку. Это область строительной науки, которая заслуживает дополнительных исследований, чтобы лучше понять типичные потери при рециркуляции и способы их минимизировать.

Увеличение скорости потерь тепла в контуре рециркуляции увеличит ожидаемую нагрузку по поддержанию температуры и, таким образом, увеличит теплопроизводительность и объем накопителя для поддержания температуры.

Список литературы

• Кинтнер П. и Б. Ларсон (2019). Обзор литературы по потерям при центральном распределении горячей воды в многоквартирных домах. Подготовлено для NEAA.

Температура обратного контура рециркуляции

Температура возврата контура рециркуляции — это температура горячей воды, когда она возвращается в установку поддержания температуры.

Используется вместе с расходом в контуре рециркуляции для расчета скорости потерь тепла в контуре рециркуляции.

Рекомендуемая минимальная теплопроизводительность

Рекомендуемая минимальная тепловая мощность — это минимально необходимая средняя мощность выбранного оборудования при расчетной температуре холодного воздуха в вашей климатической зоне.Обратите внимание, что вы также должны учитывать штрафы производителя за размораживание. Рекомендуемая минимальная мощность нагрева рассчитана исходя из максимальной продолжительности работы компрессора 16 часов в день на основе рекомендаций производителя и обеспечивает встроенный коэффициент безопасности для дней, когда общее количество используемых галлонов горячей воды может быть больше, чем максимальное, используемое в данном случае. калибровочный инструмент. Рекомендуемая минимальная тепловая мощность — это тепловая мощность, необходимая в расчетный день; это не обязательно должно полностью обеспечиваться водонагревателями с тепловым насосом, но может быть дополнено водонагревателями электрического сопротивления для снижения затрат.Рекомендуется использовать дополнительный тепловой насос или два для резервирования на случай, если один тепловой насос выйдет из строя; без надлежащего контроля система может обеспечивать горячую воду с помощью резервных нагревателей, но общая производительность системы будет снижена.

Рекомендуемая минимальная тепловая мощность параллельного контура

Конструкция системы резервуаров с параллельным контуром должна уравновешивать ожидаемую нагрузку с объемом резервуара с контуром и мощностью системы нагрева с поддержанием температуры.Слишком маленькая емкость приведет к циркуляции холодной воды. Слишком большая емкость может привести к короткому циклу работы оборудования — время работы менее 10 минут. Расчет теплопроизводительности резервуара с параллельным контуром разработан таким образом, чтобы превысить потери в контуре рециркуляции с использованием запаса прочности.

Минимальная теплопроизводительность резервуара с параллельным контуром рассчитывается из общей нагрузки поддержания температуры, умноженной на коэффициент безопасности, который по умолчанию равен 1.75.

Рекомендуемый минимальный объем резервуара с параллельным контуром

Рекомендуемый минимальный объем резервуара параллельного контура рассчитан на выбег от уставки до точки включения в течение периода времени, определяемого временем отключения одного цикла.

Рекомендуемый элемент минимального сопротивления качению

Элемент сопротивления поворотного бака рассчитан на нагрузку контура рециркуляции без подачи горячей воды из первичной системы, потому что он должен поддерживать температуру подачи для жителей даже в периоды низкого потребления горячей воды.

Минимальный элемент сопротивления поворотного резервуара рассчитывается из общей нагрузки поддержания температуры, умноженной на коэффициент безопасности, который по умолчанию равен 1,75.

Рекомендуемый минимальный объем поворотного бака

Определение объема поворотного резервуара в большинстве случаев не имеет значения при прогнозируемых значениях поддержания температуры.Рекомендации здесь даны в зависимости от количества квартир. Если принять меры для снижения нагрузки по поддержанию температуры ниже 50 Вт / кв. М, система может получить выгоду от увеличения объема поворотного резервуара, при этом увеличение объема резервуара с 80 галлонов до резервуара 300 галлонов может снизить использование резистивных элементов примерно на 12%.

Рекомендуемый минимальный объем резервуара

Рекомендуемый минимальный размер резервуара — это объем резервуара, найденный при наихудшем сценарии, когда при входе в пиковый период горячей воды система CHPWH не нагревает весь объем резервуара, а уровень горячей воды находится чуть ниже аквастата.Затем оставшийся объем в баке рассчитывается как разница между пиковым уровнем горячей воды и скоростью производства горячей воды, определяемой общим суточным потреблением горячей воды и максимальным временем работы компрессора (предполагается, что 16 часов в день).

Это можно дополнительно оптимизировать, изменив фракцию аквастата. Однако имейте в виду, что доля аквастата является переменной фактической конструкции системы ТЭЦ.

Эффективность хранения

Это часть объема первичного хранилища, заполненная горячей водой при температуре хранения.

Эффективность хранения используется для проверки того, что первичный объем хранения между аквастатом и нижней частью эффективного объема хранения достаточно велик, чтобы первичные HPWH могли работать в течение не менее 10 минут без каких-либо заборов горячей воды. Наличие циклического объема, превышающего этот минимум, помогает построить надежную систему CHPWH и добавляет некоторую безопасность в объем хранилища.

Температура подаваемой воды

Это температура воды, подаваемой жильцам здания из системы горячего водоснабжения / установки.По умолчанию установлено значение 120F, отраслевой стандарт. Если вы согласовываете усилия по определению размеров с программным обеспечением CA Title 24, это значение следует увеличить до 125F.

Повышение температуры подаваемой воды приводит к повышению эталонной температуры, используемой жильцами. Это увеличит объем накопителя, поскольку накопленная горячая вода имеет меньшую потенциальную энергию по сравнению с температурой подаваемой воды.

Качающийся бак

A Swing Tank Конструкция — это проверенный метод использования первичных тепловых насосов для поддержки нагрузки по поддержанию температуры (Banks et al., 2020), при этом оборудование теплового насоса остается изолированным от теплой воды, возвращающейся из контура рециркуляции. Эта стратегия проектирования лучше всего подходит для зданий с низкими потерями в контуре поддержания температуры (

Список литературы

• Бэнкс, А, Грист, С., и Дж. Хеллер. 2020. Модернизация многоквартирного водонагревателя с тепловым насосом на CO2: дом Элизабет Джеймс, Сиэтл, Вашингтон. Подготовлено для энергетической программы Университета штата Вашингтон, по контракту с Энергетической администрацией Бонневилля

Уставка поддержания температуры

Этот термин, «включение поддержания температуры» и «время выключения» имеют решающее значение для определения размеров многопроходной системы водонагревателя с тепловым насосом.Уставка поддержания температуры — это температура воды, подаваемой в контур рециркуляции.

Увеличение уставки поддержания температуры при удержании температуры включения поддержания температуры (125F) приведет к уменьшению объема резервуара для поддержания температуры, поскольку плотность накопленной энергии в резервуаре больше.

Коэффициент безопасности системы поддержания температуры

Коэффициент безопасности нагревателя поддержания температуры выше нагрузки поддержания температуры.

Более высокий коэффициент безопасности увеличит мощность нагревателя поддержания температуры. Если коэффициент безопасности был установлен на 1, нагреватель поддержания температуры и нагрузка поддержания температуры были бы идеально сбалансированы.

Включение поддержания температуры

Этот термин, уставка поддержания температуры и время выключения имеют решающее значение для определения размеров многопроходной системы водонагревателя с тепловым насосом.Включение поддержания температуры — это температура воды, которая запускает поддержание температуры для начала цикла нагрева. Другими словами, самая низкая температура, до которой следует позволить упасть резервуару для поддержания температуры. Это не может быть ниже температуры подачи.

.

No related posts.
