Циркуляционный насос для отопления отзывы, характеристики
Любой человек предпочитает ознакомиться: что сделать, чтобы усовершенствовать систему жилища. Абсолютно в любом уколке нашей стране необходимо в особый период отапливать жилище. Невозможно представить себе быт жителя в Российской Федерации без обогревающего комплекса жилища. Ни для кого не тайна, что источники тепла постоянно становятся дороже. На этом www ресурсе опубликовано много разнообразных отопительных систем квартиры, которые используют абсолютно уникальные способы получения тепла. Каждую систему обогрева рекомендуется использовать по отдельности или гибридно.
Циркуляционный насос для отопления отзывы
ГостьБытует мнение,что если в гравитацион.систему отопления установить насос,
уменьшится расход газа на отопление.Рассмотрев этот вопрос у меня сложилось
следующее мнение на сей счет.При установившимся режиме работы гравитац.
системы котел(АОГВ-13),за счет инерционности системы выключится раньше(чем
с насосом).
Если в такую систему установить насос,то котел будет работать до тех пор
пока полностью не прогреется вся система,за счет быстрого отбора горячей
воды с котла.При этом его время работы увеличится,по сравнению с1 вариантом.
Следовательно система без насоса будет тактировать чаще,но в сумме время
работы котла в двух вариантах будут равны,иначе это будет противоречить
1 закону термодинамики-попросту говоря, установи два насоса и откажись
от газа.Не проблема купить и установить насос-был бы толк с этого.
Хочется услышать мнение(а лучше расчет) спецов по этому вопросу,без привязки к конкретной системе.(в двух вариантах ничего не меняется кроме
Источник: http://www.forumhouse.ru/threads/53863/
Циркуляционный насос для отопления отзывы
может кто посоветует как рассчитать?
Могу выслать электронный учебник по теплотехнике, прочитав первые 50 страниц — справитесь как профессионал.
Нужны будут две формулы.
А именно:
Q=m*C*(T1-T2)
Где Q — количество теплоты
M — массовый расход теплоносителя
Т1- температура подачи
Т2- температура обратки
Из этой формулы надо найти М (массовый расход)
Как это сделать:
Q — это потребность помещения в тепле (тепловая мощность, которую надо обеспечить). Это значение у Вас должно быть. (можно взять примерно, но лучше. чтобы Вам посчитали теплопотери здания и сказали, какую тепловую мощность надо дать.)
Т1- эту температуру задаете сами, например, пусть будет 70 градусов. Ваша задача обеспечить эту температуру на входе в радиатор (котел должен ее выдать Вам)
Т2 — выбираете сами. Пусть будет 50 градусов. Тогда (Т1-Т2) у вас будет 20 градусов.
с — это удельная теплоемкость теплоносителя. Цифра есть в справочниках. Зависит от вещества, которое используете. Для воды — 4,2кДж/(кг*К)
Теперь подставляете все известные значения в формулу и находите М — массовый расход
M=ваше Q кДж/ 4,2 кДж/(кг*К) * 20 К (градусов Кельвина)
Нашли значение М (массовый расход, он же — подача)
Далее есть два варианта:
1) Звоните производителю/дистрибьютору насосного оборудования, говорите параметры и Вам подберут модель насоса.
2) Продолжаем считать
У Вашей системы отопления (трубы и фитинги) есть. так называемая характеристика.
Ее можно представить в виде формулы:
Р=К*М
где
P- напор (перепад давлений Р1-Р2)
М — Расход
К — коэффициент системы, рассчитывается по сложной формуле (есть в учебнике)
Грубо говоря, коэффициент К можно назвать гидравлическим сопротивлением системы.
В Вашей системе расход М, который должен быть, чтобы обеспечить нужное количество теплоты Q — мы нашли в прошлой формуле. Теперь Вы подставляете его в формулу и находите напор P.
Вам нужен такой насос, у которого значения расхода (подачи) М и напора Р попадают в те значения, которые мы с Вами нашли.
Берете описания насосов и сверяете :))))
Источник: http://www.mastercity.ru/archive/index.php/t-121893.html
Циркуляционный насос для отопления отзывы
)) ну смотрите, все просто, например у вас 4 комнаты, отопление последовательно сделано как правило, и если гдето сделано не правильно, то получаться примерно будет что в первых комнатах, те что блеже к котлу, температура 22градуса,что вас вполне должно устраивать, в последнихкомнатахну например 18 градусов, таким образом у нас часть теплоносителя значительно теплее, а часть прохладнее, теперь ставим принуд. цирк.,если давление газа регулировать в ручную и независимо от темп теплоносителя, то при томже потреблении газа что и раньше температура теплоносителя выровняеться и будет во всех комнатах 20градусов(грубоговоря), так вот,получается что теперь система работает ровнее, но тепла она отдает примерно столькоже сколько и раньше, так так за счет поднятия температыры в дальних комнатах опустилась температура в ближних. экономии нет. а например 20град(которые получились теперь во всех комнатах) вам маловато и хотите прежние 22, так теперь обьем еффективно работающего теплоносителя увеличился, теплосьем с теплообменника котла тоже увеличится,и кол.газа которое нужно потратить на это тоже увеличится,стало быть экономии нет.
а на практике, ставил на гравитационку насосы частенько многим, в том числе себе(настарой еще системе), вот, потребление газа либо такоеже, либо даже чуть больше стало чем без насоса, но экономии нет вообще никакой, ибо ничего ниберется из неоткуда.
Кинстинтин )))), ты настоящий самородок! Только законов физики в обоснованиях не слышал ))), кроме того что тебе кажется и ты думаешь )))
Скептик прав на 100%. Как ни крути. законы физики не менялись последние 300 лет!
Источник: http://www.kharkovforum.com/archive/index.php/t-874174.html
Циркуляционный насос для отопления отзывы
У кого стоит автономное отопление дома? Есть ли необходимость ставить циркуляционный насос, сколько он дает экономии?
Вообще странный вопрос.
Циркуляционные насосы в частном доме применяются для: систем отопления и систем горячего водоснабжения.
Если у вас построена самотёчная (открытая) система отопления, то насос вам ничего не даст. Он тупо- стоит денег и тупо ест эл.энергию. Устанавливается в крайнем случае, если сам принцип самотёка уже неприемлем (напр. ржавые трубы).
Если у вас построена закрытая система отопления, то без ц.насоса она просто не будет работать.
Горячее водоснабжение.
Насос устанавливается в том случае, если потребители (смесители) находятся в отдалении от котельной. Т.е. если при открытии крана гв вы хотите сразу получить горячую воду, ц. насос необходим. Но для этого необходимо построить обратку от самого дальнего потребителя до котла. Экономия? В данном случае нет никакой экономии. Есть доп. комфорт.
Источник: http://nowa.cc/archive/index.php/t-169833.html
Циркуляционный насос для отопления отзывы
Очень простой термостат для отопления
Добрый день!
radiokot.ru/circuit/digital/home/29/Теплорегулятор
Но вот что в эти выходные обнаружил (котел топил второй раз, так что опыта пока мало), при длительной топке устанавливается баланс температуры в системе (батареи, воздух в помещении, вода в прямой, обратной трубах и в котле), т.е. насос по алгоритму должен выключиться, а этого делать нельзя, вода в котле может закипеть.
Может алгоритм надо поменять и мерять температуру только на прямой трубе, если она выше 25 градусов-насос включить, если ниже — выключить
В моей схеме я предполагал реализацию следующей логики работы:
в исходном состоянии первый индикатор показывает температуру на прямой трубе, а второй показывает температуру за бортом (на улице, только зачем это надо?)
с кнопками так
при 1-ом нажатии и удержании обоих кнопок на 3-4 сек
переходим в режим задания порога температуры на
трубе подачи (мигает первый индикатор, второй индикатор горит ровно)
при 2-ом нажатии и удержании обоих кнопок на 3-4 сек
переходим в режим задания аварийного порога, (мигает первый индикатор, второй индикатор погашен)
при 3-м нажатии и удержании обоих кнопок на 3-4 сек
переходим в режим отображения температуры на подаче и за бортом(оба индикатора горят ровно)
Установка температуры осуществляется теми же кнопками,
нажатия фиксируем в режиме задания температуры по заднему фронту, а одновременное нажатие — по переднему (с воротами по времени)
При достижении на любом датчике температуры превышающей заданный аварийный порог на PD4 подаются импульсы 0,5Гц. сбрасываются при нажатии на любую кнопку
РВ2 зажигает светодиод для отображения знака «-» при отрицательных температурах
PD3 работать должен так
если температура прямой превышает заданные нами значения. то на нем появляется «1», если она меньше. то «0»
Уважаемые форумчане, подскажите где и что не так
Источник: http://radiokot.ru/forum/viewtopic.php?t=11303
Циркуляционный насос для отопления характеристики
Циркуляционные насосы
Система отопления в частном или загородном доме нуждается в специальном насосе, который будет помогать теплоносителю, циркулировать по трубам. Благодаря такому циркуляционному насосу удается добиться того, что все помещения в доме нагреваются наиболее равномерным образом. Установка такого устройства предполагает проведение некоторых расчетов. Расчет насоса для отопления может зависеть от некоторых определенных обстоятельств. Для начала, необходимо определиться с типом насоса. Насос может быть «мокрым» или «сухим». Их отличие состоит в том, что у первого насоса рабочая область находится под слоем воды, то есть, в перекачиваемой среде.
Такой насос не нуждается в дополнительной смазке или увлажнении. Однако необходимо учесть, что водяной напор или сопротивление во многом могут оказывать влияние на функциональную мощность агрегата. Разберемся же, как рассчитать насос для отопления.
Расчет мощности отопительного насоса
Как рассчитать мощность отопления насоса? Выбирая насос для отопительной системы, необходимо обратить внимание на ту рабочую точку, с которой начинается его работа. В этой же точке будет произведена его установка. Расход и напор воды будут показателями, характеризующими позицию насоса. Для измерения расхода воды используется такое значение, как кубические метры воды в час (скорость насоса в системе отопления), а напор измеряется в метрах. Такие показатели во многом зависят от того, какими характеристиками обладает насос.
Рабочая точка насоса системы отопления
Производя расчет насоса для отопления, лучше всего выбрать такой вариант, при котором мощность его начальной точки будет приравнена к той мощности, которую потребляет сама система отопления.
Данную закономерность можно отследить только на особом графике. Эта процедура поможет определить, если тот или иной насос по своим показателям мощности подходит для вашей отопительной системы.
Ниже приведена формула, которая поможет узнать мощность циркуляционного насоса для отопления:
P2(кВт) = (p * Q * H) / 367 * КПД
Где:
р – уровень плотности воды;
Q – уровень расхода воды;
Н – уровень напора воды.
Таким образом и делается расчет мощности насоса для отопления.
Вычисляем уровень производительности насоса
Для того чтобы произвести расчет циркуляционного насоса для отопления, потребуется воспользоваться следующей формулой:
Данный показатель в квартирах и в частных домах будет несколько отличаться. В квартирах удельное потребление тепла составляет около 70 Ватт на один квадратный метр площади, а в частных домах данный показатель может достигать 100 Ватт на один квадратный метр.
Показатель подачи воды
Расчет уровня напора воды
H = R * L * ZF / 10000
Где:
R – сопротивление трубопровода и отопительной системы;
L – представляет собой наиболее длинный отрезок отопительной системы;
Кавитация в отопительной системе и в системе водоснабжения
Кавитация – это такой процесс, во время которого в отопительной установке благодаря уменьшению давления образуются молекулы пара. Такой процесс имеет место в том случае, если в трубах снизится или повысится скорость потока жидкости.
Кавитация в системе отопления
Если отопительная система характеризуется слишком низкими или слишком высокими температурами, то такое явление может сказаться отрицательным образом. Пар, который образуется, собирается в пузырьки, и если они лопаются, то, тем самым, наносят повреждение материалу, из которого изготовлены трубы или другие компоненты системы отопления.
Правильно выбранное устройство и верно осуществленный расчет мощности циркуляционного насоса отопления станут гарантией того, что работа системы отопления и системы водоснабжения будет наиболее эффективной.
Если у вас не получается самостоятельным образом произвести такие операции, как как рассчитать насос для отопления, или вы сомневаетесь в их правильности, то лучше доверить это дело профессионалу в данной области. Специалист не только поможет с выбором помпы или произведением расчетов, но также займется непосредственно и установкой насоса.
Автоматизация насосного оборудования
Для нормального функционирования такие насосы должны потреблять электроэнергию. На сегодняшний день электричество не является дешевым, поэтому многие задумываются о том, как сделать работу насоса более экономной с точки зрения потребления электроэнергии.
Устройство для автоматической регулировки, потребляемой насосом электроэнергии, поможет вам в этом деле. Благодаря такому устройству количество потребляемого электричества снизится почти в два раза.
Если приобрести более современное оборудование, то оно позволит сократить до 80% электроэнергии. Однако необходимо учесть, что и циркуляционный насос для отопления, характеристики (такие как мощность, скорость насоса отопления) его должны быть последнего поколения. Автоматизированная система позволяет вести контроль над возможностями агрегата, в том числе и над потребительскими. Достигается экономия за счет того, что на устройство не оказывается полная нагрузка, так как система позволяет использовать весь потенциал устройства.
Источник: http://otoplenie-doma.org/raschet-nasosa-dlya-otopleniya.html
Циркуляционный насос для отопления характеристики
Циркуляционный насос – важнейшая составляющая гидравлической системы центрального отопления, а также горячего водоснабжения в высотных зданиях и индивидуальных отопительных системах домов. Предназначены насосные агрегаты, в основном, для обеспечения принудительной циркуляции/рециркуляции жидкостей в одноконтурных или двухконтурных системах отопления, а также в смесительных контурах небольших отопительных систем.
Технические характеристики насоса Dab
Циркуляционный насос Dab широко применяется в отопительных системах.
Благодаря превосходным техническим характеристикам насос dab находит широкое применение в отопительных и системах кондиционирования объектов жилого и промышленного назначения. В тоже время другие марки агрегатов (например, Grundfos, Wilo, Wester, Джилекс, Unipump, Oasis) показали себя ничем не хуже.
Насос итальянского производителя Dab представлен одиночным чугунным корпусом, внутри которого находится гидравлический агрегат из бронзы и двигатель с ротором «мокрого» типа. Что значит циркуляционный насосный механизм с «мокрым» ротором? Это насос с уровнем работы КПД свыше 50%, который объединяет в себе признаки аксиального и радиального колес.
Дополнительно, агрегат оснащен встроенным реле аварийного отключения, поэтому оборудование не требует дополнительной защиты от перегрузок в системе и считается надежным.
Циркуляционный насос dab для отопления можно монтировать в труднодоступных местах.
Сам корпус двигателя изготовлен из алюминиевого литья, рабочее колесо – из технополимера. Насос для отопления и электродвигатель, по сути, образуют единый рабочий узел, не содержащий уплотнений вала.
Насос Dab с 2-х полюсным однофазным асинхронным электродвигателем способен работать в 3-х режимах, переключение между которыми происходит за счет расположенного на зажимной коробке переключателя. Сдвоенная система насоса имеет автоматическую заслонку для предупреждения ситуаций, когда в неработающем (выключенном) состоянии происходит несанкционированная рециркуляция воды.
Важно! Насос Dab не требует дополнительной защиты от перегрузок, т. к. имеется встроенное реле аварийного отключения. Кроме того, в процессе работы насоса смазка подшипников осуществляется перекачиваемой жидкостью.
Требования к монтажу насосного оборудования Dab
Для успешной работы насосного оборудования в течение длительного времени необходимо соблюдать комплекс требований к монтажу насоса и перекачиваемого теплоносителя.
Насосное оборудование необходимо устанавливать в таком положении, чтобы вал электродвигателя находился горизонтально. При этом форма патрубков существенно упрощает процесс монтажа, а кабельный подвод дает возможность подключить большинство различных конфигураций насоса Dab.
При монтаже насоса в труднодоступных местах предусмотрена возможность переключения скоростей агрегата при помощи обычной отвертки. Кстати, обновленный дизайн переключателя скоростей позволяет управлять оборудованием с фронтальной и с боковой стороны.
Перед непосредственным запуском агрегата нужно обеспечить приток вентиляции для защитной гильзы. Для этого следует удалить резьбовую пробку электродвигателя, после чего оставшийся воздух быстро вытесняется в гидросистему через полый вал.
Преимущества циркуляционных насосов Dab
Основными преимуществами применения насосов Dab являются следующие технические характеристики:
- класс энергоэффективности В – при высокой эффективности работы потребление энергии в насосном механизме снижено вполовину;
- класс изоляции – F;
- соответствует уровню защиты IP 44;
- отвечает требованиям европейской сертификации – стандарту EN 60335-2-51;
- возможность организации поставок по программе OEM.
Добиться значительного прироста уровня КПД в системе можно путем установки циркуляционного насоса Dab, который обеспечивает равномерное распределение нагретого теплоносителя. Такого типа агрегаты способны в непрерывном режиме в течение длительного времени осуществлять перегон жидкостей с однородным рабочим составом.
Таким образом, циркуляционный насос Dab – идеальное насосное оборудование бытового и промышленного назначения для обеспечения циркуляции жидких сред в открытых (резервуарах), а также в находящихся под давлением закрытых системах отопления и кондиционирования.
Сравнительная характеристика насосов
Современный рынок предлагает огромный выбор насосов, которые выпускаются ведущими мировыми компаниями, в т. ч. Dab, Grundfos, Wilo (Vilo), Wester, Unipump, Oasis, а также Джилекс и др. Тем не менее, особым спросом пользуются циркуляционные насосные механизмы Dab, которые завоевали небывалую популярность среди потребителей. Ниже в таблице сравнительная характеристика насосов отопления от различных марок производителей.
Источник: http://utepleniedoma.com/otoplenie/otopitelnoe-oborudovanie/cirkulyacionnye-nasosy-dab-nadezhnaya-gidravlika-dlya-sistem-otopleniya
Циркуляционный насос для отопления характеристики
Циркуляционные насосы – это основная составляющая эффективной и экономичной системы горячего водоснабжения и отопления. Циркуляционные насосы Sprut (Спрут) отличаются высоким КПД при сравнительно небольших мощностях.
Если Вы хотите сэкономить энергию, увеличить срок службы отопительного котла и обеспечить оптимальный тепловой режим в помещениях, то циркуляционные насосы Sprut (Спрут) именно для Вас.
Сегодня существует много разных видов и модификаций насосов. Наиболее часто, модификация представлена в виде модельного ряда с разными напором, производительностью и проходным сечением. Таким образом, потребитель может выбрать наиболее подходящий вариант для своей системы отопления.
Циркуляционные насосы Sprut (Спрут) целый ряд преимуществ, а именно:
• бесшумная работа;
• надежность;
• длительность службы;
• низков энергопотребление;
• невысокая стоимость;
• эксплуатация без технического обслуживания.
Циркуляционные насосы Sprut (Спрут) соответствуют всем перечисленным выше требованиям, а также обладают широким и удачно подобранным диапазоном рабочих конструкций.
Основной вид циркуляционных насосов, выпускаемых компанией Sprut – это насосы с мокрым ротором. У таких насосов ротор омывается перекачиваемой жидкостью и отделен от статора гильзой из нержавейки. Циркуляционные насосы Sprut (Спрут) c мокрым ротором могут обеспечивать циркуляцию теплоносителя в солнечных коллекторах, котельных установках.
Насосы бытовой серии оснащены тремя ступенями мощности и надежной защитой от коррозии. Рабочее колесо изготавливается из нержавеющей стали или технополимера, подшипники из металлокерамики.Так обеспечивается высокая твердость, качество поверхности и стойкость коррозии. За счет применения современных технологий циркуляционные насосы Sprut (Спрут) служат долго и эффективно.
Источник: http://www.pomp.com.ua/category_95.html
Циркуляционный насос для отопления характеристики
Для обеспечения эффективной работы автономной системы отопления лучше всего подходит насос циркуляционный 12 вольт. Он оснащен аккумулятором, поэтому специалисты называют его аварийным устройством.
Как правильно провести расчет циркуляционного насоса для отопления, на что обратить внимание и какие параметры для этого использовать? Эти и другие вопросы сегодня волнуют многих потребителей, которые собираются установить насос в собственном доме.
Большой популярностью у потребителей пользуются циркуляционные насосы Wilo — технические характеристики этих приборов позволяют применять их не только для ускорения теплоносителя в отопительных системах, но и для обеспечения работы систем кондиционирования.
Не так давно на рынке появились датские насосы Грундфос — технические характеристики и конструктивные особенности этих агрегатов обеспечили им особые эксплуатационные преимущества.
Имеют ли тепловые насосы для отопления дома будущее? Этот вопрос сегодня волнует многих потребителей. С ростом цен на традиционные энергоносители нам рано или поздно придется пересматривать свою жизнь, используя альтернативные источники энергии и тепла.
Отопление без топлива в наши дни возможно при использовании возобновляемых источников энергии посредством тепловых насосов. Эти устройства дороги в установке, но являются способом получения дешевой энергии тепла, автономны и долговечны.
Подбор циркуляционного насоса для отопления связан с множеством факторов. Но даже если вы сами выбрали нужное устройство, его монтаж лучше поручите специалистам.
Циркуляционные насосы для отопления помогают движению теплоносителя, тем самым обеспечивая стабильное нагревание труб и радиаторов. А это приводит к созданию комфортной атмосферы в доме.
Не зная, как выбрать циркуляционный насос для отопления, невозможно принять правильное решение. А нужен ли вообще насос на отопление, и в чем плюсы его использования?
При устройстве системы отопления в небольшом здании лучше всего использовать «мокрые» циркуляционные насосы для отопления grandfos. Почему? Они оснащены автоматикой, позволяющей увеличивать производительность прибора.
Источник: http://gidotopleniya.ru/nasosy
Смотрите также:
21 октября 2021 годарасчет параметров и выбор оборудования
Начиная с древних времен человек стремился обеспечить комфортные условия в своем жилище. В каменный век — это просто костер, горевший в пещере, затем с развитием технологий строительства появились дома и печи в них. Развивалась наука, появлялись новые технологии, росли возможности техники. Достижения теплоэнергетики и ряда смежных наук позволили создать современные отопительные системы — тепловые насосы и котлы, использующие энергию газа, нефти и электричества. Отопительные системы частных домов являются автономными.
Автономные системы обогрева
Известно несколько разновидностей автономных систем обогрева. Это системы с котлами, использующими газ, твердое или жидкое топливо, и входящие в моду тепловые насосы. Самая простая из них — система с открытым расширительным баком, она энергонезависима и монтируется с учетом обеспечения естественной циркуляции воды. Труба горячей воды от котла поднимается вверх для создания напора внутри системы, а затем горячая вода распределяется по приборам отопления.
Реальная эксплуатация «открытых» систем показала, если применить нагнетательный насос для отопления, то ускоряется нагрев помещения, увеличивается эффективность и снижаются расходы.
Антифриз в таких системах не используется из-за значительного испарения в открытом баке (расширительном). Теплоноситель — вода. Для уменьшения отложений на внутренних стенках трубопроводов лучше использовать смягченную воду с небольшим количеством растворенных минеральных веществ.
Если же система отопления предназначена для двух или трехэтажного дома, то в таком случае возникают дополнительные проблемы, которые требуют решения. В такие системы отопления входят значительное число батарей отопления, разветвлений, задвижек и других элементов, которые будут создавать значительное гидравлическое сопротивление.
Расчет параметров насоса
Для создания необходимого напора и преодоления гидродинамического сопротивления системы применяют насосы для отопления частных домов, которые обеспечат активную циркуляцию теплоносителя. Чтобы система отопления работала эффективно нужно выполнить расчет циркуляционного насоса. Он позволит осуществить оптимальный подбор насоса для отопления частного дома и обеспечить в нем комфортные условия.
Основные задачи нагнетательного насоса:
- создание такой величины давления в системе, которая преодолеет гидравлическое сопротивление;
- обеспечить достаточное количество теплоносителя.
Исходя из этих предпосылок, насосы на отопление в частном доме подбираются только после расчета необходимого количества тепла для дома и гидравлического сопротивления контура. На основании расчетов приобретаются циркуляционные насосы для отопления частных домов цена, и качество обычно соответствуют наилучшему соотношению.
Для расчета производительности применяется формула вида — Q=0,86R/TF-TR, где:
- Q — необходимый расход куб. м/час;
- R — выбранная тепловая потребность, кВт;
- TF — TR = 20.
Величина (R) может иметь следующие величины:
- нормативы для частных домов — 100 Вт/м2;
- для многоэтажных домов — 70 Вт/м2;
- заводские помещения — 30-50 Вт/м2;
- помещения с очень хорошей теплоизоляцией — 30 Вт/м2.
Гидравлическое сопротивление системы
Расчет производительности и гидравлического сопротивления дают ответ на такой вопрос — как правильно подобрать насос для системы отопления и обеспечить ее эффективную работу в отопительный сезон.
Для расчета применяется формула такого вида — H=1,3*(R1L1+R2L2+Z1+….+ZN)/10000, в которой:
- L1,L2 — общая длина линий трубопровода — м;
- R1, R2 — падение давления на подаче и «обратке» — Па/метр;
- Z1,…..ZN — сопротивление элементов системы — Па.
В технических паспортах узлов и элементов системы указывается гидравлическое сопротивление комплектующих. Для основных элементов оно составляет:
- котел — 1-2 кПа;
- тепломер — 1-15 кПа;
- вентиль — 5-10 кПа;
- смеситель — 1-15 кПа;
- фильтр (новый) — 15-20 кПа;
- водонагреватель — 2-10 кПа;
- обратный клапан — 5-10 кПа.
Выбор насоса
Нагнетательные насосы для отопления частных домов как выбрать подходящий? Ошибиться трудно, ведь современные насосы для отопления для дома цена, которых в высшей степени соответствует наилучшему соотношению цена/качество — трехскоростные.
Возможность изменения скорости вращения двигателя изменяет производительность насоса в широких пределах.
Скорости переключаются рычагом, но некоторые типы насосов можно подключить к датчикам температуры и обеспечить автоматическую регулировку производительности прибора.
Вышеописанный расчет только один из вариантов. Известны и другие методы расчета. Все методики рассчитывают работу контура при максимальной нагрузке, значит, в реальности нагрузка будет несколько ниже, поэтому можно приобретать насосы для отопления частных домов цена которых меньше, а характеристики несколько хуже расчетных. Более мощный насос тоже не следует покупать, ведь расходы увеличатся, а работа системы не станет лучше.
Полезные советы специалистов
Приобрести циркуляционный насос можно в магазинах или заказать в интернете. Перед покупкой желательно получить консультацию специалиста по системам отопления. Обычно менеджеры, которые реализуют насосы различных фирм, знают о них все. От вас они могут потребовать некоторые исходные данные, которые помогут сделать оптимальный выбор. Обычно спрашивают о том, какой котел будет установлен, величину общей площади жилища, наличие утепления дома, этажность и т. п.
Советы специалистов, которые помогут сделать выбор:
- лучше справляются с нагрузкой насосы с «мокрым» ротором;
- дольше работают модели с корпусами из бронзы, латуни или нержавеющей стали;
- в случае появления шума в системе нужно проверить отсутствие воздуха в системе;
- при запуске включить максимальные обороты двигателя насоса.
Альтернативное отопление
В постоянной борьбе с ростом цен был изобретен так называемый тепловой насос. Он энергию из воздуха, из грунта и из воды. Его принцип действия довольно прост. Тепловой насос работает как холодильник наоборот. Поэтому альтернативное отопление частного дома тепловой насос обеспечит полностью, если сделаны правильные расчеты на основании термодинамики.
Отопительная система имеет все элементы обычной — батареи, краны, смесители, насос для отопления в частном доме и другие, а роль котла отопления взял на себя компрессор, который является источником тепла. Таким образом, и для альтернативной системы отопления, в виде теплового насоса, все атрибуты и элементы сохраняются, за исключением котла. Но отопительный котел можно легко присоединить к системе для резерва, на случай поломки теплового насоса. Но, подбор насоса для отопления дома нужно произвести для обеспечения циркуляции воды.
Виды тепловых насосов
Сама идея об извлечении и использовании тепла окружающей возникла давно, но ее активное претворение в жизнь тепловых насосов началось недавно. Их активному внедрению способствовали появившиеся надежные и производительные циркуляционные насосы для отопления частных домов, с успехом используются в тепловых насосах. Для хорошей работы теплового насоса нужно перекачивать большие объемы теплоносителя для извлечения тепла из грунта или водоема в тепловой насос.
Следовательно, насос для системы отопления частного дома цена и производительность которого выбраны оптимально, хорошо работают не только в газовых системах отопления, но успешно применяются в тепловых насосах.
Существующие тепловые насосы классифицируются по методу извлечения тепла.
Окончательный подбор насоса для системы отопления частного дома делается на основании довольно сложных расчетов. Различают три основных вида:
- воздушный — абсорбирует тепло из воздуха;
- геотермальный — отбирает тепло из грунта, наземных и подземных вод;
- вторичного тепла — отбор тепла с канализации или центрального отопления, применяется в промышленности.
Исходя из технических возможностей подбирается насос для отопления в частном доме, и его установка. Для создания автономной системы наиболее предпочтителен второй вариант — геотермальный тепловой насос. Тип насосов может быть замкнутым или открытым. Второй способ применяется при наличии больших объемов чистой воды, т. к. после отъема тепла вода выливается назад в водоем.
В настоящее время можно купить тепловой насос для отопления дома, геотермальный, один из трех типов:
- насос геотермальный водный;
- насос геотермальный с глубинным расположением коллектора;
- насос геотермальный горизонтальный.
Прежде чем купить геотермальный насос для системы отопления частного дома нужно проконсультироваться у специалистов и сделать предварительные расчеты. Многие интернет-магазины предлагают выезд специалиста, бесплатный расчет за 24 часа и доставку. А если будет заказана установка насоса в систему отопления частного дома, фирма обеспечит гарантийное обслуживание и бонусы при покупке теплового насоса.
Окупить тепловой насос для отопления в частном доме цена которого значительно выше цены систем стандартного отопления, потребуется несколько лет. Но если учесть большой срок работы подобного оборудования и отсутствие платы за тепло, то экономическая выгода очевидна. Спрос на тепловые насосы для отопления дома увеличится, и они станут конкурировать с газовым отоплением при уменьшении цены покупки и установки. Благодаря неоспоримым преимуществам геотермального отопления — тепловой насос для системы отопления частного дома оправдан экономически.
как выбрать лучший, какой подобрать для двухэтажной системы, критерии выбора
Циркуляционный насос — устройство, которое заставляет воду перемещаться по обвязке как в прямом, так и обратном направлении.
Множество типов отопительных систем требуют установку циркуляционного насоса.
Типы циркуляционных насосов для отопления, какие лучше
Циркуляционные насосы для систем отопления подразделяются на мокрые и сухие.
Мокрый
Электрический двигатель отделён от воды уплотнительными кольцами. Последние вращаются в течение эксплуатации, касаясь друг друга. Между их поверхностями находится небольшой слой жидкости, который служит герметиком для соединений. Последнее возможно благодаря разности давлений в атмосфере и системе отопления. Несмотря на отсутствие прямого контакта ротора с водой, насос получил название мокрого.
Фото 1. Схема устройства циркуляционного насоса мокрого типа. Стрелками указаны части прибора.
Основным преимуществом является длительная эксплуатация. Герметичное устройство способно работать до трёх лет без замены колец, несмотря на их износ. Это действительно, если не возникало аварийных ситуаций.
Конструкция убирает из обслуживания смазку и охлаждение двигателя. Обе функции выполняет теплоноситель, частично поступающий внутрь. Для питания используют электрические сети как на одной, так и на трёх фазах, в зависимости от мощности установки. Для облегчения монтажа подобные насосы снабжают специальными фланцевыми соединениями или стандартной резьбой. Вид зависит от производительности.
Приборы мокрого типа обладают следующими преимуществами:
- бесшумностью работы;
- небольшим размером, малой массой;
- низким потреблением электрической энергии;
- длительностью эксплуатации без необходимости обслуживания;
- лёгкостью настройки и ремонта благодаря модульной конструкции.
Главный недостаток мокрого циркуляционного насоса — низкий коэффициент полезного действия. КПД редко превышает 50%. Это связано с невозможностью герметизации двигателя при увеличении его размеров. Поэтому подобные приборы применяют в небольших системах отопления, например, в частных домах.
Внимание! Необходимо обратиться к специалистам для монтажа. Это обеспечит бесперебойную работу, в течение которой теплоноситель будет поступать к подшипникам, смазывая их.
Сухой
Благодаря конструкции, ротор не взаимодействует с теплоносителем. Насосы обладают большим, в сравнении с мокрыми, коэффициентом полезного действия, около 80%. Но есть два важных недостатка:
- Высокий шум в процессе эксплуатации. Проблема решается установкой звукоизоляции в помещении с насосом.
- Необходимость часто менять фильтры для воды и воздуха. Сухое устройство требует чистить среду, поскольку в течение работы возникают завихрения, которые притягивают пыль. Последняя может привести к поломке, повреждению герметичности. Контроль запылённости позволит увеличить длительность работы устройства.
Фото 2. Циркуляционный насос сухого типа от производителя Wilo. Подобные приборы гораздо больше изделий с мокрым ротором.
Циркуляционные насосы сухого типа делят на 3 разновидности:
- горизонтальные, в которых, соответствуя названию, двигатель расположен параллельно земле, а патрубки — на торце;
- вертикальные, с мотором, установленным перпендикулярно полу и патрубками в одной оси;
- блочные, в виде шкафчиков, которые монтируют в стену.
Как выбрать лучший насос для системы отопления частного дома
Зависит от типа системы и необходимых функций, расчётов, проведённых при создании проекта.
Общие параметры
Рекомендуется обращать внимание на 4 характеристики:
- Допустимая температура. Качественные приборы поддерживают работу в диапазоне 110—130 °C. Следует учитывать, что даже недорогое устройство должно иметь в описании не менее 90 °C. Это не касается низкотемпературных систем. Напротив, для твердотопливных котлов, этот показатель очень важен.
- Материал, применённый в изготовлении корпуса. Наиболее благоприятным в соотношении цена — качество считают чугун. При недостатке бюджета рекомендуют искать насос из жаропрочного пластика.
- Размер соединения — от G1 до G4. И также важен тип: резьбовой или фланцевый. Резьбовой делится на наружный и внутренний, причём для них необходимо устанавливать специальные переходники. Фланцевый — цельное крепление, для подбора которого достаточно учесть диаметр точки монтажа.
- Необходимо два вида защиты: от сухого хода и от перегрева. Оба типа используют в циркуляционных насосах для продления эксплуатации. Первый служит в «мокрых» устройствах для безопасного охлаждения мотора. Вторая предназначена для отключения прибора по достижению критической температуры. Качественная защита обеспечит сохранность и позволит избежать аварий.
Вам также будет интересно:
Выбор, исходя из производительности
Силы устройства должно хватать на передачу горячего теплоносителя по всем участкам обвязки. Для расчёта пользуются простой формулой:
K = N, где N — мощность котла в кВт.
Размерность K — литры в минуту. Так, для нагревателя 30 кВт используют насос 30 л/мин.
Давление в одноэтажных и двухэтажных домах
Каждое устройство имеет верхнюю границу, пересечение которой грозит возникновением неисправностей. В частных двухэтажных домах её принимают за 3—4 атмосферы, в остальных случаях — за 1,5—2,5.
Обязательно нужно рассчитать высоту подъёма воды прибором. Для этого определяют длину обвязки и умножают её на 0,06 м. Например, для 80 м трубы необходим напор 4,8 Атм.
Желательно выбирать насос с несколькими скоростями. Это позволит контролировать расход или быстрее прогревать помещение, при необходимости.
Важно! Рекомендуется выбирать устройства до 1,6 м/с, поскольку, в противном случае возникает шум.
Внешние условия
Диаметр труб должен соответствовать расчётам для обвязки. Число находят при создании проекта. Использование материалов меньшего размера снизит давление в системе. Это правило работает и в обратную сторону.
Возможно применение байпаса, который создаст естественную циркуляцию теплоносителя. Для монтажа потребуется приобрести трубы меньшего диаметра. Их размещают вокруг насоса, врезая кран в любой участок.
Как подобрать прибор, исходя из особенностей потребления
0,1 кВт/м2для небольших частных домов;Зависит от размеров строения и региона, в котором оно расположено. В тёплом климате необходимо:
- 0,07 кВт/м2 для многоквартирных;
- <0,05 кВт/м2для производственных зданий.
В холодных районах используют нормы СНиП 2.04.07—86, по которым:
- Для малоэтажных строений применяют насосы мощностью 173—177 Вт/кв. м.
- Для 3-этажных и более высоких — 97—101 Вт/кв. м.
Полезное видео
Посмотрите видео, в котором рассказывается, как правильно установить циркуляционный насос в систему отопления.
Итог
Грамотно выбранный циркуляционный насос повысит комфорт от эксплуатации отопления. Главное — тщательно подобрать устройство и подключить его по правилам. Для рекомендаций и монтажа следует пригласить специалистов по отоплению и электричеству.
характеристики и правила монтажа — Рамблер/новости
Говоря образно, циркуляционный насос в отопительной системе – это сердце. Прибор предназначен для того, чтобы разгонять тепло по всему дому. От качества этого оборудования напрямую зависит напор воды и её прогрев во всей отопительной системе. Но как правильно выбрать циркуляционный насос для отопления частного дома? Каким производителям стоит доверить атмосферу в доме? Только в онлайн-журнале Homius.ru вы найдёте достоверную информацию о каждом производителе и сможете самостоятельно подсчитать траты на оборудование. В этой статье рассмотрим каких конструкций он бывает, правила выбора под технические характеристики отопительной системы. Сразу же оговоримся, что будем разбирать насос для отопления, но немного коснёмся и его разновидности, которую используют в системе горячего водоснабжения.
Циркуляционный насос для системы отопления
Содержание статьи
1 Для чего нужен в системе отопления циркуляционный насос
2 Конструктивные особенности циркуляционного насоса
3 Принцип работы циркуляционного насоса
4 Виды циркуляционных насосов
4.1 Циркуляционный насос с мокрым ротором
4.2 Циркуляционный насос с сухим ротором для котла отопления
4.3 Насос для системы горячего водоснабжения
5 Технические характеристики циркуляционных насосов для системы отопления
6 Как выбрать циркуляционный насос для отопления частного дома исходя из технических характеристик
6.1 Как провести расчёт мощности циркуляционного насоса для системы отопления
6.2 Расчёт напора
6. 3 Расчёт производительности
7 Калькуляторы расчёта параметров насоса
7.1 Калькулятор производительности
7.2 Калькулятор напора
8 Обзор производителей и лучших моделей
8.1 Циркуляционные насосы Willo
8.2 Циркуляционный насос Grundfos
8.3 Насосы Джилекс
9 Правила установки циркуляционного насоса в систему отопления частного дома
10 По какой цене можно купить циркуляционный насос для отопления
Для чего нужен в системе отопления циркуляционный насос
Основное назначение насоса – обеспечить равномерное и постоянное движение тепла по кругу замкнутой отопительной системы от котла по всему периметру строения. В некоторых системах циркуляционные насосы не нужны. Обычно если контур дома несложный, то тепло по трубам будет распределяться само, без дополнительного нагнетания. Нагретая вода движется вверх, холодная вниз, согласно законам физики. При этом сам контур собирают под небольшим углом. Нарушили угол – получите систему, которая отапливать дом не будет.
Установка специализированного котла решает это проблему на корню. Нет необходимости следить за углом наклона подачи воды и её циркуляцией. Насос решит проблему. Кипяток поступит во все радиаторы, в независимости от того, на каком расстоянии они находятся от отопительного котла, при этом температура будет равномерной даже в отдалённых секциях дома.
Система отопления с циркуляционным насосом
Минус – необходимость подключать насос к электросети, а значит, установка прибора потребует дополнительных расходов на электричество. Кроме того, при отключении света насос работать не будет.
Конструктивные особенности циркуляционного насоса
В конструкцию насоса входят традиционные элементы, характерные для любой системы, выполняющей нагнетательную функцию:
крыльчатка, насаженная на вал;
электродвигатель.
Циркуляционный насос в этом плане не исключение. В его структуре точно такие же элементы. Единственное отличие – в перегородке между электродвигателем и корпусом прибора. На фото ниже хорошо видны все детали циркуляционного насоса.
Циркуляционный насос в разобранном виде
Надо отметить и тот факт, что в разных насосах производители устанавливают разные блоки управления. В одних моделях устанавливается электронное плато, которое контролирует весь процесс перекачки теплоносителя, в других вместо него монтируется обычный конденсатор, а в клеммную коробку регулятор скорости.
Принцип работы циркуляционного насоса
Работа насоса основывается на таком физическом явлении, как давление центробежной силы. Во время вращения лопастей водный патрубок создаёт разряжение, а выводной – компрессионное давление. Вакуум обеспечивает непрерывную циркуляцию и помогает равномерному всасыванию воды в систему отопления.
Важное замечание! Вал прибора обязательно необходимо установить в горизонтальной плоскости!
Циркуляционный насос в разрезе, где хорошо видно перемещение теплоносителя, показанное стрелками
Виды циркуляционных насосов
Производители предлагают две разновидности циркуляционных насосов:
Отличаются они друг от друга тем, что в первом ротор контактирует с теплоносителем, за счёт него производится охлаждение прибора, во втором такого контакта нет.
Циркуляционный насос с мокрым ротором
В такой конструкции присутствует специальный стакан, который герметично разделяет ротор электродвигателя и статор с обмотками. Последние при соприкосновении с водой тут же перегорают. Так что стакану, его качеству, уделяется особое внимание.
Устройство циркуляционного насоса роторного типа
Сам ротор полностью находится в водной среде, она является и охладителем, и смазкой для подшипников. При этом такое состояние деталей позволяет поглотить воде все вибрационные звуки, поэтому такие насосы работают тихо. Именно это стало причиной того, что приборы с мокрым ротором так популярны среди потребителей, которые выбирают циркуляционные насосы для бытовых систем отопления.
К достоинствам данной разновидности можно добавить:
небольшие габариты и вес;
минимальное потребление электричества;
достаточно длительный срок эксплуатации;
простая настройка;
лёгкий ремонт.
Что касается недостатков, то надо отметить, что коэффициент полезного действия у них небольшой – 50%. Это связано с тем, что ротор преодолевает сопротивление воды, которая находится в его камере.
Внимание! Важный момент – это правильная установка насоса. Он должен монтироваться на трубопровод так, чтобы его вал строго располагался в горизонтальной плоскости. Только в таком случае вода сможет проникнуть к подшипникам через уплотнительную гильзу.
Циркуляционный насос с мокрым ротором, где ротор от статора отделён герметичным стаканом
Циркуляционный насос с сухим ротором для котла отопления
В этой конструкции отсек с электродвигателем отделён от камеры нагнетания специальными уплотнительными кольцами из нержавеющей стали или керамики, а также резиновыми манжетами. Внутри корпуса остаётся лишь часть вала ротора, на который насажена крыльчатка. В процессе использования может наступить истирание уплотнителей. За этим необходимо строго следить.
Циркуляционный насос с сухим ротором консольного типа
Что касается плюсов и минусов приборов с сухим ротором, то они показывают довольно неплохой КПД – до 80%. В зависимости от модели они устанавливаются на трубопроводы, расположенные в разных плоскостях. Но именно такие насосы обладают большими габаритами и весом. И ещё один существенный недостаток –оборудование данного типа издаёт много шума и сильно вибрирует. Сегодня производители предлагают две модели данного типа циркуляционных насосов:
Консольные. У них вход теплоносителя производится через патрубок, который располагается по радиусу крыльчатки, а выход по оси вала.
Вертикальные. У них и входной патрубок, и выходной располагаются по радиусу рабочего органа.
Уплотнительные кольца, закрывающие отсек нагнетания теплоносителя от отсека электродвигателя
Насос для системы горячего водоснабжения
Чем отличается циркуляционный насос для ГВС от прибора для отопления? В первую очередь материалом, из которого он изготавливается. У первого это обычно латунь, у второго чугун. Это связано с тем, что в системе ГВС температура воды не превышает +65°С, в отопительной системе она достигает +95°С. Производительность насосов на отопление выше, чем для ГВС. Это и есть отличительные особенности двух типов циркуляционных насосов.
Внимание! Установить прибор для отопления можно на системы водоснабжения. А вот насос для ГВС устанавливать в отопительную сеть нельзя.
Циркуляционный насос для системы горячего водоснабжения
Технические характеристики циркуляционных насосов для системы отопления
На что необходимо обращать внимание при подборе циркуляционного насоса:
Производительность. Это способность насосного оборудования перекачивать определённый объём теплоносителя в течение одного часа. Единица измерения – м³/час.
Напор, он же гидравлическое сопротивление. Этот параметр обозначает, на какую высоту насос может поднять жидкость.
Температура перекачиваемого теплоносителя. Производители предлагают разные значения данного параметра, но своё предпочтение лучше отдать тем, у которых он равен +110°С.
Соединительные параметры. В этом плане насос подбирают по диаметру трубопровода, который должен соответствовать диаметру патрубков прибора.
Как выбрать циркуляционный насос для отопления частного дома исходя из технических характеристик
Как мы помним, основная задача циркуляционного насоса – распределить равномерно техническую воду по всем радиаторам. Причём, важнейшее условие, сохранение стабильной высокой температуры в сетях.
Характеристики разных моделей циркуляционных насосов
В этом случае потребителю необходимо обращать внимание на мощность прибора. Существуют определённые нормы. Обычно исходят из того, что на 10 м² площади обогреваемых помещений должно уходить 1 кВт тепловой энергии, при этом высота потолка до трёх метров. К примеру, если общая площадь отапливаемых помещений составляет 100 м², то на отопление такого дома потребуется 10 кВт тепла. То есть, именно такой мощностью и выбирается отопительный котёл.
Как провести расчёт мощности циркуляционного насоса для системы отопления
Итак, как можно самостоятельно провести расчёт мощности циркуляционного насоса. Для этого используется простая формула:
R – это тепловая мощность котла, измеряемая в кВт;
TF – это температура теплоносителя на входе в отопительную систему, то есть после котла;
TR – это температура теплоносителя на выходе из системы, в трубе до котла.
Зная данные параметры, а они указаны в паспорте отопительного котла, можно самостоятельно сделать расчёт. Есть более простой вариант, как подобрать циркуляционный насос для отопления. Для этого можно воспользоваться таблицами, которые легко найти в интернете.
Таблица подбора циркуляционного насоса в зависимости от мощности котла
Расчёт напора
Напор рассчитывается по следующей формуле:
H = (R х L + Z) / p х V, где:
R – это гидравлическое сопротивление горизонтального участка, варьируется в диапазоне 100 150 м;
L – общая длина трубопровода отопительной системы;
Z – это сопротивление каждого элемента системы отопления: вентили, задвижки, обратные клапаны и прочее (значение табличное), здесь используется сумма всех значений;
P – плотность теплоносителя;
V – скорость перемещения воды в системе.
Что касается длины трубопровода, то его придётся измерить. Причём не полениться, а пройтись по всему дому, так как план его не всегда точно отражает реальные размеры. Считаем так: на каждые 10 м длины необходимо 0,6 напора насоса. Что касается скорости перемещения теплоносителя, то она в основном зависит от производительности. При этом у каждой модели может быть несколько разных скоростей, которые переключаются вручную. К примеру, на шильдике прибора может быть указано три скорости, которые соответствуют трём значениям мощности и напора.
Скорость вращения, об/мин
Насос с ручным переключателем скоростей
Внимание! Многие производители сегодня выпускают циркуляционные насосы, которые сами в автоматическом режиме переключают скорость вращения вала и крыльчатки. Соответственно, переключаются производительность и напор.
Добавим, что прибор, работающий в автоматическом режиме, экономит потребление электроэнергии на 40%.
Расчёт производительности
Здесь используется другая формула:
Q = N : (1,16 х Δt), где:
N – это мощность котла отопления;
Δt – это разница температур на выходе и входе в котёл;
1,16 – это теплоёмкость воды.
Самый сложный параметр – разница температур. Замерять ничего не надо. Здесь применяются значения, подобранные опытным путём. К примеру, для радиаторной системы отопления берётся 20°С, для системы «тёплые полы» 5°С.
Вариации циркуляционных насосов разного типа
Калькуляторы расчёта параметров насоса
Получить правильные параметры, к примеру, производительность и напор насоса, помогут специальные калькуляторы, которые позволяют максимально точно провести расчёты. Для наших читателей мы подготовили лучшие из них.
Калькулятор производительности
Здесь всего лишь два поля ввода данных: мощность котла отопительной системы и тип отопительного оборудования. Вставляете и нажимаете кнопку – рассчитать требуемую минимальную производительность насоса.
Payment options Защита от спама Введите код с картинки Отправить результат мне на почту
Калькулятор напора
Здесь также два поля ввода данных: длина контура отопительной системы и тип используемой запорной арматуры. И опять-таки ниже нажимаете кнопку – рассчитать требуемый минимальный напор насоса.
Payment options Защита от спама Введите код с картинки Отправить результат мне на почту
Обзор производителей и лучших моделей
Сегодня на рынке большое разнообразие моделей насосов разной мощности и сборки. Здесь и отечественные модели, и зарубежные. Выбрать не всегда просто, поэтому рассмотрим несколько производителей, а также их модели.
Циркуляционные насосы Willo
Это немецкий производитель с огромной историей (150 лет). Немецкое качество известно во всём мире, так что, выбрав эти модели, можно сказать, вы вкладываете деньги в долгосрочную и качественную эксплуатацию. С 1996 года представительство этой компании открыто в России.
Характеристики
Соединение с трубой
Производительность – 2,7 м³/ч.
Мощность двигателя – 20 Вт.
Резьбовое однодюймовое соединение – универсальное.
Крыльчатка из полипропилена, подшипники металло графитовые, функция деблокирования автоматическая.
Производительность – 3 м³/ч.
Мощность – 68 Вт.
Резьбовое 1½ (универсальное).
Производительность – 31 м³/ч.
Мощность – 600 Вт.
Фланцевое соединение.
Циркуляционный насос Grundfos
Международная компания, головной офис которой географически расположен на территории Дании. На российском рынке с 60-х годов прошлого столетия, а правильнее сказать Советском.
Характеристики
Производительность – 3,4 м³/ч.
Мощность – 34 Вт.
Резьбовое 1½ (гориз.)
Гарантийный срок службы до 5 лет, экономичность в плане потребления электроэнергии до 20%, по сравнению с другими производителями.
Производительность – 2,72.
Мощность – 45 Вт.
Резьбовое – 2 дюйма (гориз.)
Производительность – 9,3.
Мощность – 163.
Насосы Джилекс
Отечественный производитель, качество производимого им насосного оборудования не уступит европейским аналогам.
Характеристики
Производительность – 3.
Резьбовое – 1 дюйм.
Мокрый ротор, три скорости переключения.
Производительность – 3,8.
Мощность – 100.
Производительность – 8.
Мощность – 245.
Резьба – 1 дюйм.
Известный китайский бренд. Насосы этой марки славятся качеством и демократичной ценой. На российском рынке с 1996 года.
Характеристики
Производительность – 3,96.
Резьбовое – 2 дюйма.
Нориловая крыльчатка, способная выдерживать температуру до +1500°С, корпус чугунный или бронзовый, вал и подшипники из алюминиевого сплава.
Производительность – 2,4.
Резьба – 1 дюйм.
Производительность – 3,6.
Правила установки циркуляционного насоса в систему отопления частного дома
Есть два основных требования, которые надо обязательно учитывать, проводя монтаж циркуляционного насоса в систему отопления:
Установка производится на обратном контуре около котла.
Монтаж производится с помощью крепления байпас.
Первое в «обратке» идёт понижение температуры. Такая вода даёт насосу небольшую передышку, поэтому не следует перегревать прибор. Есть ещё один момент, который касается открытой системы отопления, если в ней циркуляционный насос устанавливается на контуре подачи. Именно в таком расположении внутри котла начнёт образовываться вакуум, который приведёт к закипанию агрегата, что негативно скажется на всей системе.
Правильная установка циркуляционного насоса в системе отопления
Крепления байпас помогут легко произвести замену насоса без необходимости демонтажа системы. Поэтому установку циркуляционного насоса рекомендуется проводить именно с помощью этой системы креплений. При этом обязательно не забыть до и после точки крепления прибора установить отсекающие вентили. И ещё один момент. Внутри котла отопления и труб в процессе работы скапливаются грязь и накипь, которые негативно влияют на качественное состояние агрегата. Очень важно установить фильтр грубой очистки.
По какой цене можно купить циркуляционный насос для отопления
Цены насосов для отопления будут зависеть от технических характеристик прибора и производителей. В последнем случае лучше выбирать проверенные бренды, которые уже зарекомендовали себя. В таблице можно сравнить цены и характеристики и подобрать более приемлемый для себя вариант.
Обратите внимание, что модель Yonos PICO 15/1-4 из всех описанных циркуляционных насосов для отопления является самой маленькой, но стоит она дороже более мощных агрегатов. Компактность одно из существенных преимущество, за которое иногда приходится платить.
Один из самых маленьких циркуляционных насосов — размером со спичку
Итак, в этой статье мы подробно рассмотрели циркуляционные насосы для отопления, их виды и модели, технические характеристики. Познакомились с основными проблемами, которые могут подстерегать при подборе и установке оборудования самостоятельно. Кроме этого, изучили тонкости подключения и разобрались, как правильно подключить насос.
Если у вас возникли ещё какие-то вопросы, задавайте в комментариях.
Циркуляционные водяные насосы 2018: характеристики, отзывы
Циркуляционные насосы, как правило, используются для перекачивания (циркуляции) жидкости в отопительной системе.
Циркуляционные насосы бывают двух типов:
- Сухой ротор — ротор которых не контактирует с рабочей жидкостью, однако они имеют большие размеры, больший уровень шума, требуют особого подключения и периодического обслуживания, при этом их КПД составляет около 80%.
- Мокрым ротор — ротор находится в контакте с теплоносителем, обладают более низким КПД (60%), но меньшими размерами, бесшумной работой, что делает их лучшим выбором для отопления частных домов.
При выбора насоса стоит обратить внимание на его пропускную способность, которая обычно составляет 1-12 куб. м/час и допустимую температуру рабочей жидкости.
Представляем вам рейтинг циркуляционных водяных насосов доступных в продаже на 2018 год, составленный на основе отзывов покупателей с описанием технических характеристик:
- Насос Grundfos UPS 32-80 180
- Насос Grundfos UPS 32-40 180
- Насос Grundfos ALPHA2 25-40 180
- Насос ВИХРЬ ЦН-25-4
- Насос Leberg GRS 25/4 (180 мм)
- Насос ДЖИЛЕКС Циркуль 25-40
- Насос Grundfos UPS 25-60 180
- Насос Grundfos UPS 32-60 180
- Насос Wilo Star-RS 25/4
- Насос ВИХРЬ ЦН-25-6
- Насос Grundfos UPA 15-90
- Насос Grundfos UPS 25-40 180
А теперь подробнее о каждом товаре:
1
Насос Grundfos UPS 32-80 180
Характеристики
Общие характеристики
- Тип: поверхностный циркуляционный
- Максимальный напор: 7. 5 м
- Пропускная способность: 11 куб. м/час
- Напряжение сети: 220/230 В
- Потребляемая мощность: 220 Вт
- Номинальная мощность: 135 Вт
Вода
- Качество воды: чистая
- Допустимая температура жидкости: от 2°C до 110°C
Конструкция
- Тип ротора: «мокрый»
- Диаметр выходного отверстия: 2″
- Установка насоса: горизонтальная/вертикальная
- Размеры (ШхВхД): 14.2×16.9×18 см
- Вес: 4.8 кг
Особенности
- Дополнительная информация: монтажная длина 180 мм
Цена
Цена от 13 400 до 33 890 (Средняя цена: 17 300 ₽)
Отзывы
Плюсы
Длительный срок службы, простота монтажа
Комментарий
Аналогичный насос работает у меня на системе отопления более 10 лет. Никаких проблем. Перед Новым годом решил приобрести впрок такой же насос, ПОДАРОК К 2017г.
Комментарий
Работает в парикмахерской более 6 лет, правда требует периодической чистки, правда очень не любит волосы.
Плюсы
Производительность, так как котел мощностью 28 квт. предыдущий насос работал на пределе производительности. У Вашего насоса есть запас и бесшумная работа. Спасибо.
Минусы
Пока не вижу.
Плюсы
Живучий как незнамо-что. Сантехники перекрыли трассу, насос работал «в стену» неделю — живой. В другой год слили воду, насос крутился неделю без воды — живой. Проработал 9 лет в тяжелейших условиях….
Минусы
Высокая цена.
Минусы
Только стоимость бы пониже
Комментарий
При его размерах и весе в 5,5 кг. просто зверь-машина. Теперь убедились что GRUNDFOS рулит… .
2
Насос Grundfos UPS 32-40 180
Характеристики
Общие характеристики
- Тип: поверхностный циркуляционный
- Максимальный напор: 3. 9 м
- Пропускная способность: 2.72 куб. м/час
- Напряжение сети: 220/230 В
- Потребляемая мощность: 45 Вт
- Номинальная мощность: 25 Вт
Вода
- Качество воды: чистая
- Допустимая температура жидкости: от -25°C до 110°C
Конструкция
- Тип ротора: «мокрый»
- Диаметр выходного отверстия: 2″
- Установка насоса: горизонтальная/вертикальная
- Размеры (ШхВхД): 12.6×14.1×18 см
- Вес: 2.6 кг
Особенности
- Дополнительная информация: монтажная длина 180 мм
Цена
Цена от 4 268 до 10 297 (Средняя цена: 6 170 ₽)
Отзывы
Плюсы
работает хорошо и не шумит
Комментарий
После полученной в апреле прошлого года платежки за отопление окончательно решила попрощаться с «любимым» ЖЭКом, и спроектировал собственную систему для перехода на индивидуальное отопление. Долгий это процесс, муторный, бурчливый и недовольный. Но я все-таки добилась своего, и уже когда имела все бумажки-разрешения на руках начала выбирать насос для системы. Прикинула, что технических характеристик этого насоса будет более, чем достаточно, и прямо здесь посмотрела варианты – самый дешевый был на тот момент около 6,5 тыс (сейчас уже подорожал до 7,3), и не разочаровалась. Работает без сбоев, четко, и главное тихо.Стенки тонкие, а соседи нервные – вечно ругаются, что им-де громко. Ну да теперь не жалуются…
3
Насос Grundfos ALPHA2 25-40 180
Характеристики
Общие характеристики
- Тип: поверхностный циркуляционный
- Максимальный напор: 4 м
- Пропускная способность: 2.4 куб. м/час
- Напряжение сети: 220/230 В
- Потребляемая мощность: 22 Вт
Вода
- Качество воды: чистая
- Допустимая температура жидкости: от 2°C до 110°C
Конструкция
- Тип ротора: «мокрый»
- Диаметр выходного отверстия: 1½»
- Установка насоса: горизонтальная/вертикальная
- Размеры (ШхВхД): 9. 5x18x15.3 см
- Вес: 2.1 кг
Особенности
- Допустимая температура окружающей среды: до 40°C
- Автоматический контроль за уровнем воды: электронный
- Уровень шума: 43 дБ
- Дополнительная информация: фронтальная панель управления, функция «ночной режим»; монтажная длина 180 мм
Цена
Цена от 9 090 до 14 200 (Средняя цена: 11 300 ₽)
Отзывы
Плюсы
Тихий, надежный, экономичный
Плюсы
Наличие разных режимов работы. Тихий в работе. Достаточный напор. Возможность установки горизонтально. Минимальный расход электроэнергии.
Минусы
Нет защиты от перегрева, что возможно уменьшает его ресурс.
Комментарий
Брал этот насос для дачи. Работал он по выходным, и только в холодное время года, незначительно летом для профилактики. Установлен в помещении с постоянно плюсовой температурой. Теплоноситель не разогревался более 75’С, и то на подаче. В итоге прошло 6 лет и он предательски встал, когда отлучился из дома на пару часов, и система чуть не вскипела. При включении пару раз дёрнется и молчит, показывая прочерки.
Плюсы
выносливая конструкция и мощный механизм
Комментарий
В прошлом году была крайне неприятная ситуация с отоплением: света стабильного не было, газ в поселок не подведен, поэтому установил себе твердотопливный котел, поставил этот насос. В один момент произошла форменная катастрофа: вырубили свет, и насос перестал прокачивать воду, а уголь продолжал кипятить воду, пока я благополучно спал. Разбудил меня грохот и адский шум валящего пара — первая мыль была о котле, но он оказался в норме, про насос я даже не успел подумать, особенно когда увидел под ним вырванную гайку водяного фильтра. Манометр в системе навсегда застрял на отметке 5 атмосфер, а насос благополучно пережил все эти потрясения — я прям приятно поражен! В середине февраля окончательно разобрались со светом, и с тех пор до конца апреля насос работал без остановок. Буквально пару часов назад проверил систему, чтобы в любой момент была готова — все функционирует, мотор ровно работает, практически беззвучно…
Плюсы
качественно работает надежность
Комментарий
Поставил себе такой насос на даче, решил не экономить на качестве. Знаю, что качественный, потому, что сосед сам себе, когда строил дом с несколькими более дешевыми вариантами обжегся (причем с одним в натуральном смысле), и методом проб выбрал Grundfos. Я не уверен, такая ли у него точно модель, но перед тем как выбрать, сам лично перешерстил магазины на предмет отзывов, и этот мне показался наиболее соответствующим. По большому счету, я на даче бываю нечасто, но нужно, чтобы там постоянно работало отопление на небольшой температуре, и вода постоянно циркулировала — иначе перемерзнет все. Это лет через 5 переберусь, а пока неприятные эксцессы мне ни к чему. Поживем — увидим, пока несколько недель наблюдаю — все вроде как в норме. Поэтому у меня положительное впечатление от насоса!
Плюсы
энэргоэффективность, компактность, 5 лет гарантии
Комментарий
В октябре прошлого года установили такой насос для отопления дома. С тех пор в холодное время он используется без остановки. Прорабатывает где-то в полмощности – около 1000 л в час. Два сезона в таком режиме гоняет теплоноситель как часы. Для меня, как для новичка в этом деле, еще очень пригодилась функция autoadapt— оптимальные настройки выставляются автоматически. В общем, отличный выбор за свои деньги, даже монтажник одобрил.
4

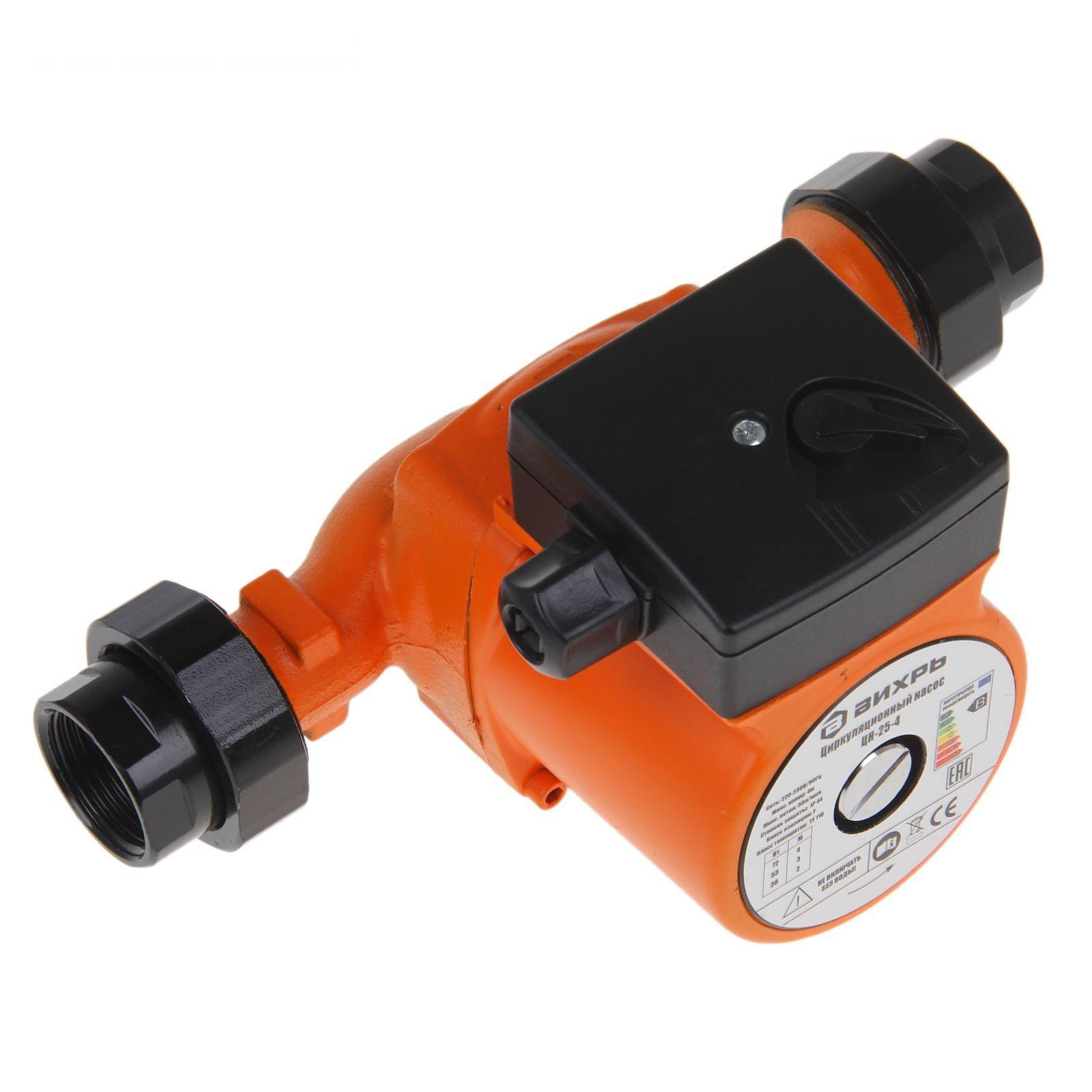

Насос ВИХРЬ ЦН-25-4
Характеристики
Общие характеристики
- Тип: поверхностный циркуляционный
- Максимальный напор: 4 м
- Пропускная способность: 3 куб. м/час
- Напряжение сети: 220/230 В
- Потребляемая мощность: 72 Вт
- Номинальная мощность: 38 Вт
Вода
- Качество воды: чистая
Конструкция
- Установка насоса: горизонтальная/вертикальная
- Размеры (ШхВхД): 14. 5x16x20 см
- Вес: 3 кг
Цена
Цена от 1 639 до 2 610 (Средняя цена: 1 900 ₽)
Отзывы
Плюсы
Тихий и не дорогой насос.
Комментарий
Очень порадовала цена этого насоса . Стоит на даче в системе отопления и не плохо справляется со своей задачей.
Плюсы
Отличный насос, покупал для бани, больше года и никаких нареканий, главное цена не кусается
Комментарий
производителю высшую оценку поставлю
Плюсы
цена надежность
Комментарий
купили для системы отопления деревенского дома,работает тихо,циркулирует отлично даже на минимуме,дом 90 квадратов.
Плюсы
Дешевый, качественный.
Комментарий
Покупали в деревню для циркуляции отопления дома 80 кв.м., мощность стоит на минимуме-все хватает.
Плюсы
Этот насос был куплен для системы отопления загородного дома с площадью 50 квадратов.Мне понравилось,что он работает безшумно,потребляет всего 36 ватт,надёжный,ни каких нареканий за 2 года. За эти деньги лучше не найти.
Минусы
Недостатков нет,в своем классе-первый.
Комментарий
Не дорогой и качественный насос ,то что нужно!!!
Плюсы
Нормальный недорогой циркуляционный насос, покупался для дополнительной циркуляции одного из вспомогательных контуров! нормально работает с антифризом!
Комментарий
За сезон, нареканий не выявил!
Плюсы
Надежность, соотношение цены и качества
5
Насос Leberg GRS 25/4 (180 мм)
Характеристики
Общие характеристики
- Тип: поверхностный циркуляционный
- Максимальный напор: 4 м
- Пропускная способность: 2.4 куб. м/час
- Напряжение сети: 220/230 В
- Потребляемая мощность: 72 Вт
- Номинальная мощность: 36 Вт
Вода
- Качество воды: чистая
- Допустимая температура жидкости: от -10°C до 110°C
Конструкция
- Диаметр выходного отверстия: 1″
- Длина сетевого шнура: 1 м
- Установка насоса: горизонтальная/вертикальная
Особенности
- Допустимая температура окружающей среды: до 40°C
Цена
Цена от 2 030 до 2 350 (Средняя цена: 2 350 ₽)
Отзывы
Минусы
Всё замечательно
Комментарий
Купил перед этой зимой. Затраты минимальные. Обошелся насос намного дешевле, чем откладывал. Несколько сомневался касательно качества, но напрасно. Вижу, что насос надежный.
Плюсы
Маленький, но навсегда избавил меня от проблемы медленного прогрева системы отопления.
Минусы
Никаких
Комментарий
Отличный насос. Насколько может дать оценку простой пользователь (такой как я), далекий от техники, могу сказать, что без него было намного хуже. Сейчас, чтобы прогреть дом, нужно в 5 раз меньше времени. Насос прокачивает теплоноситель и равномерно распределяет его по всей системе. Работает при этом совсем бесшумно.
Плюсы
Советую. Экономичная цена. Но при этом надежная и бесперебойная работа.
Минусы
Отсутствуют
Комментарий
Поставил циркуляционный насос только в этом отопительном сезоне. Вижу разницу прежде всего в счетах на газ. Раньше котел практически на полную мощь гнал, чтобы тепло было. Теперь ставлю на пол оборота, и включаю насос. И дома постоянно тепло.
Плюсы
Цена понравилась. Работает давно, но ни разу не ломался. Нравится, что практически бесшумно работает. Так что никаких неудобств не вызывает. Нет ни вибрации по батареям, ничего такого. Только чуть слышно бурлит вода по батареям, когда он включается. Больше ничего.
Плюсы
установка возможна и горизонтально, и вертикально. Когда делал обвязку, по ситуации сориентировался и поставил горизонтально. Работает без погрешностей и остановок. И цена умеренная.
Минусы
нет недостатков
Комментарий
как мне показалось, удачно выбрал именно этот насос. Обошелся мне в копейки. Но по его работе и не скажешь. По дому везде одинаково тепло. При этом газ экономится существенно. Первое время приходилось даже прислушиваться. Сомневался, что он работает, так как была тишина. Потом привык, что он такой почти бесшумный.
Плюсы
корпус маленький, но характеристики рабочие достаточно внушительные, чтобы остаться недовольным.
Комментарий
При том, что насос работает в сезон отопления практически постоянно, наматывает немного. Потребляемая мощность всего 72 Вт. Отличается также совершенно компактными размерами, благодаря которым не составило труда его установить, а также он занял совершенно небольшое пространство, и не вызывает проблем в обслуживании.
Минусы
тут все гуд
Комментарий
практически всю зиму работает в пол оборота. Всегда горячие батареи. Никаких проблем в работе системы отопления не вижу. Только в большие морозы ставил его на максимум. Но потом снова убавил. Жарковато. Хорошо работает и постоянно. Не рассыпался за прошлую зиму, и в эту работает как тому и положено.
Плюсы
низкая цены, но качество оч хорошее. Запросто регулируется. Характеристики соответствуют заявленным производителем
Минусы
без недостатков
Комментарий
Всего 2 тыс заплатил и получил этот надежный насос. Корпус прочный. Нет больших выступающих частей. Поддерживает давление в системе в заданном диапазоне, и дом намного быстрее прогревается, нежели без него
Плюсы
приемлемая стоимость, но при этом работает безотказно, нравится
Минусы
недостатков на данный момент не выявлено
Комментарий
Среди зимы полетел циркуляционный насос. Стал искать замену. И кота в мешке брать не стал. Купил как у соседа (у него уже вторую зиму стоит и работает отлично). Мне тоже понравился. Справляется с задачей безукоризненно. И при этом еще один неоспоримый плюс – доступная цена.
Плюсы
маленький, легкий, простой в установке. Стоил недорого. Работает стабильно
Минусы
вроде нет
Комментарий
Насос как насос. Нормальный вариант для системы отопления дома. Не особо дорогой, но и не дешевка, которая рассыплется через полгода его эксплуатации. В общем мне нравится.
6
Насос ДЖИЛЕКС Циркуль 25-40
Характеристики
Общие характеристики
- Тип: поверхностный циркуляционный
- Максимальный напор: 4 м
- Пропускная способность: 3 куб. м/час
- Напряжение сети: 220/230 В
- Потребляемая мощность: 65 Вт
- Номинальная мощность: 32 Вт
Вода
- Качество воды: чистая
- Допустимая температура жидкости: от 10°C до 110°C
Конструкция
- Тип ротора: «мокрый»
- Диаметр выходного отверстия: 1″
- Размеры (ШхВхД): 14.5x16x20 см
- Вес: 3 кг
Особенности
- Допустимая температура окружающей среды: до 50°C
- Уровень шума: 65 дБ
- Дополнительная информация: 3 скорости
Цена
Цена от 2 702 до 3 600 (Средняя цена: 3 250 ₽)
Отзывы
Плюсы
Малые габариты, что не мало важно при установке. Не шумит при работе. Очень хорошо, что в комплект входят гайки. Многие производители просто продают их отдельно, зарабатывая на нас. Регулировка скорости — их 3. За час на 2 скорости насос быстро прогоняет всю воду в системе и дом теплый.
Минусы
Отсутствие кабеля. Хотя, как оказалось на практике, и это не недостаток. Схема подключения проводов есть. А розетка может находится в другом конце помещения. Поэтому ни один производитель видимо и не закладывает кабель в комплектацию.
Плюсы
Цена, качество сборки, удобство подключения
Минусы
Пока нет, если что напишу
Комментарий
Насос был куплен в октябре 2015 года для системы отопления в 2-х комнатную квартиру к котлу АГВ-80, был установлен на обратку. Вода немного с ржавчиной работает тихо даже на 3 скорости самая большая. Замечаний нет 3 радиатора в паралельном соеденении на 1 скорости хорошо прогреваются при трубах 25 диаметра. В комплекте идут гайки для установки с виду хорошего качества. Да и вообще рад что купил. Проводов в комплекте нет но их подключить оказалось очень просто-схема есть, подключается на зажимах прочных.
Плюсы
Пока работает
Минусы
Китай, жутко вонючая краска при нагреве. Мягкий металл винта спуска воздуха.
Комментарий
Краска какая-то токсичная, она не просто воняет, а выедает глаза и вызывает аллергию. Ожидал импортозамещение, оказалось обычный Китай. Винт спуска воздуха сделан из металла который деформируется отверткой при простом откручивании/закручивании, без значительных усилий.
Плюсы
Гайки в комплекте, цена .
Комментарий
Хороший дешевый насос. Установлен в открытой системе для более быстрого прогрева. Дом греется минут за 40 полностью. Свои деньги вполне отбивает. Вроде не шумит. По потреблению энергии сравнить не могу не с чем, это мой первый насос. Работает также как и погружник около 6 месяцев.Дальше будет видно.
7
Насос Grundfos UPS 25-60 180
Характеристики
Общие характеристики
- Тип: поверхностный циркуляционный
- Максимальный напор: 5. 6 м
- Пропускная способность: 4.35 куб. м/час
- Напряжение сети: 220/230 В
- Потребляемая мощность: 60 Вт
- Номинальная мощность: 50 Вт
Вода
- Качество воды: чистая
- Допустимая температура жидкости: от 2°C до 110°C
Конструкция
- Тип ротора: «мокрый»
- Диаметр выходного отверстия: 1½»
- Установка насоса: горизонтальная/вертикальная
- Размеры (ШхВхД): 12.6x18x13.4 см
- Вес: 2.6 кг
Особенности
- Дополнительная информация: монтажная длина 180 мм
Цена
Цена от 5 474 до 14 500 (Средняя цена: 6 900 ₽)
Отзывы
Плюсы
Абсолютно бесшумный
Комментарий
отлично делает свою работу
Плюсы
Компактный, малошумный, бренд (был)
Минусы
техническая поддержка
Комментарий
Настоящий Грюнфос 25/40 отработал 7 лет и до сих пор работает на тп. Понадобилась модель с большей производительностью — взял 25/60. Изготовление Сербия, типа гарантия и т.д. Поставил — систему прокачивает, но заметно сильнее греется. Отработал 3 месяца и замолчал. Так как сам близок к электрике и электронике проверил питание, конденсатор, вал , прозвонил обмотки — все в идеале , а молчит. Сдал в магазин, обратил внимание на состояние, что нет запахов, вал вращается…. Через месяц — ваш насос забит грязью и заклинил… Ругаюсь, что это не так.. Еще через месяц -ваш насос сгорел начерно… Ругаюсь, так как прекрасно знаю как он устроен и если бы сгорел то был бы и дым и вонь. Еще месяц прошел — мы ваш насос еще не сделали. Ко всему прочему закрылся еще и магазин. Более этой фирмы никогда ничего брать не буду. Спасибо им за такой товар и отношение к клиентам.
Плюсы
надежный
Комментарий
работает 6 лет без остановки. Такой или может предыдущего поколения. Хз
Плюсы
Надёжный, справляется со своими обязанностями на 5.
Минусы
не увидел.
Комментарий
Покупал насос для дачи сначала, но потом поставил туда подешевле, а этот забрал домой на свой дом. Могу сказать, что за 3 года он меня не подвел ни разу, хотя работает в среднем по 4 месяца в году практически без остановок. Настроил систему автоматического включения вместе с котлом, подключил в каждой комнате температурные датчики, и даже не задумываюсь, как и когда там оно включается. Периодически захожу в котельную проверить, но ни протечек, никаких других проблем не замечал. Кстати, теперь всем знакомым, когда спрашивают, советую либо эту модель, либо просто Grundfos. Надежно по-датски!
Плюсы
бесшумная работа
Комментарий
Пользуюсь насосом уже второй сезон, и пока никаких проблем не испытывал, от слова «вообще»! Самое интересное, что когда выбирал насосы, слышал про марку Грундфос, но она мне казалась какой-то отечественно-ненадежной. Ну, как «Родничок» — вообще не хотелось связываться с нашими производителями, наслышан про их недобросовестность. Потом меня надоумили почитать про марку, и я засох, понял свою ошибку. Ну, в целом, поставил его в дом на систему отопления. Дом у меня невысокий, на второй этаж вроде пробовал сначала без насоса – продавливает, не очень хорошо, да и по первому этажу чувствовал, что нужно добавить циркуляции. Теперь насос редко выключаю – живем на первом, и здесь постоянно тепло. Пробовал на второй этаж – тоже нормально прогревается плюс за счет передачи тепла по потолку достаточно уютно. Все круто, в общем!
Плюсы
Работает 🙂
Комментарий
О насосе говорить и нечего. Фирма ! Да и к яндекс маркету в этот раз никаких вопросов.Выбрал самое дешевое предложение и вечером забрал в тд Конструктор.
8
Насос Grundfos UPS 32-60 180
Характеристики
Общие характеристики
- Тип: поверхностный циркуляционный
- Максимальный напор: 5.75 м
- Пропускная способность: 3. 35 куб. м/час
- Напряжение сети: 220/230 В
- Потребляемая мощность: 60 Вт
- Номинальная мощность: 50 Вт
Вода
- Качество воды: чистая
- Допустимая температура жидкости: от -25°C до 95°C
Конструкция
- Тип ротора: «мокрый»
- Диаметр выходного отверстия: 2″
- Установка насоса: горизонтальная/вертикальная
- Размеры (ШхВхД): 12.6×14.1×18 см
- Вес: 2.6 кг
Особенности
- Защита от перегрева: есть
- Дополнительная информация: три скорости вращения; монтажная длина 180 мм
Цена
Цена от 5 490 до 12 325 (Средняя цена: 7 368 ₽)
Отзывы
Плюсы
быстрая бесплатная доставка
Комментарий
очень доволен интернет магазином
Плюсы
Хорошая модель! Стоит уже 13 лет в загородном доме в системе отопления. В целом все устраивает. Просто, понятно и дешево.
Комментарий
Советую!
Плюсы
бесшумный, мощный, гарантия 3года
Минусы
не нашел
Комментарий
Насос покупал для циркуляции теплоносителя в системе отопления. Главной целью было достигнуть минимального уровня шума, так как раньше стояла китайская установка, которая выдавала гораздо меньше мощности и ко всему жутко вибрировала. Grundfos,как и предполагалось, оказался абсолютно бесшумным, а мощности вполне хватает на обогрев дома в 100 квадратов. Прекрасная модель, рекомендую.
9
Насос Wilo Star-RS 25/4
Характеристики
Общие характеристики
- Тип: поверхностный циркуляционный
- Максимальный напор: 4 м
- Пропускная способность: 3 куб. м/час
- Напряжение сети: 220/230 В
- Потребляемая мощность: 68 Вт
- Номинальная мощность: 22 Вт
Вода
- Качество воды: чистая
- Допустимая температура жидкости: от -10°C до 110°C
Конструкция
- Тип ротора: «мокрый»
- Диаметр выходного отверстия: 1″
- Установка насоса: горизонтальная
- Размеры (ШхВхД): 10x18x13 см
- Вес: 2. 4 кг
Особенности
- Допустимая температура окружающей среды: до 40°C
Цена
Цена от 4 158 до 12 012 (Средняя цена: 5 590 ₽)
Отзывы
Плюсы
Работает уже 15(!) лет. Экономится газ. Маломощный.
Минусы
В этом году (15-й год эксплуатации) появился шум. Опечалились, решили поменять, но, пригласили ремонтника. Сменили скорость — шум пропал.
Комментарий
Модель WILO Typ Star RS 25/2, рекомендую!
Плюсы
Прислонял ухо,чтобы понять, работает или нет. Потом стал пробовать прямую-обратку по температуре почти одинаковые- значит работает.
Минусы
Недостатков нет.
Комментарий
Поставил к началу сезона и после установки газового счётчика. Понял как выгодно.По дому везде одинаковая температура и экономия газа.
Плюсы
тихий , надежный , беспроблемный
Минусы
пока нет
Комментарий
ставил на отопление в бане , стоит больше 7 лет , забываешь , что у тебя есть системы которые надо обслуживать — включил и забыл.
Плюсы
Все чотко. Комплектация, мощность, эффективность.
Комментарий
цена адекватная. среди насосов до 3000 руб выбрал этот. Работает уже полгода 24/7 без проблем…
Плюсы
Качество, бесшумная работа, низкое потребление электроэнергии
Плюсы
Очень тихий и недотрогой насос.
Комментарий
Если вы не гонитесь за дороговизной, этот насос для вас. Работает тихо сервисов в городе туча. Плюс настоящий немецкий. Тот же грундфосс в два раза дороже, при тех же характеристиках.
10
Насос ВИХРЬ ЦН-25-6
Характеристики
Общие характеристики
- Тип: поверхностный циркуляционный
- Максимальный напор: 6 м
- Пропускная способность: 3 куб. м/час
- Напряжение сети: 220/230 В
- Потребляемая мощность: 90 Вт
- Номинальная мощность: 40 Вт
Вода
- Качество воды: чистая
Конструкция
- Установка насоса: горизонтальная/вертикальная
- Размеры (ШхВхД): 13.6x13x18 см
- Вес: 3.5 кг
Цена
Цена от 1 746 до 2 650 (Средняя цена: 1 940 ₽)
Отзывы
Плюсы
Дома стало теплее. Установили и оказалось не зря. Дом 2 этажный некоторым батареям тепло не доходило.
Минусы
Пока не сломалась 6 месяцев прошло)
Комментарий
—
Плюсы
Отличная модель.
Комментарий
Качественная сборка. Стоит в системе отопления
Плюсы
Надежный насос для системы отопления
Минусы
Не обнаружил
Комментарий
Я представляю торгующую компанию, которая поставляет оборудование для систем отопления и водоснабжения на различные объекты. Насосы ВИХРЬ показали себя очень хорошо: ни одного отказа за более чем 2х летний опыт работы с ними. По соотношению цена и качество — один из лучших вариантов.
Плюсы
Батарее теплее стали. И отопление на аж 5 градусов поднялась дома.
Минусы
ну пока не могу сказать про недостатков.
Комментарий
нет.
Плюсы
Достойное качество изготовления, цена, бесшумный
Минусы
не обнаружино
Комментарий
Насос используется в отоплении. Со своей задачей гонять воду в отоплении старого типа справляется.
Плюсы
Циркуляционный насос стоит 3 года, надежный,за это время никаких проблем с отопительной системой.Со своей задачей гонять воду в отоплении справляется отлично.Тихий, шума почти нет, энергосберегательный.
Комментарий
Рекомендую, не пожалеете
Плюсы
малое потребление энергии, бесшумность в работе
Минусы
в комплекте не было резиновых манжет для герметизации соединений насос — гайка
Комментарий
очент понравилась производительность и цена
11
Насос Grundfos UPA 15-90
Характеристики
Общие характеристики
- Тип: поверхностный циркуляционный
- Повышение давления: да (основная функция)
- Максимальный напор: 8 м
- Пропускная способность: 1.5 куб. м/час
- Потребляемая мощность: 118 Вт
Вода
- Качество воды: чистая
- Допустимая температура жидкости: от 2°C до 60°C
Конструкция
- Тип ротора: «мокрый»
- Установка насоса: вертикальная
Особенности
- Автоматический контроль за уровнем воды: есть
- Защита от перегрева: есть
- Уровень шума: 35 дБ
- Дополнительная информация: ручной/автоматический режим
Цена
Цена от 5 129 до 12 600 (Средняя цена: 6 600 ₽)
Отзывы
Плюсы
Тихий ,компактный(по сравнению с китайскими насосами) Давления воды вполне достаточно
Минусы
Все устраивает
Комментарий
Дороговато
Плюсы
Бесшумная работа, вот что радует в первую очередь. Простой монтаж с помощью муфт и гаек в комплекте. Автоматика работает исправно. Открыл кран — насос включился, закрыл — выключился.
Плюсы
Отлично справляется с подкачкой воды в часы разбора или малого давления. Долговечен и не требует спецобслуживания. Вообще ни разу ни какой профилактики..
Комментарий
Купил пару насосов 8 лет назад. Первый проработал 8 лет на холодной воде. Вода очень жесткая. Не чистил ни разу. Купил на замену. На горячей все еще работает)
Плюсы
насос создаёт прекрасный напор для душа и стиральной машины, без него напор еле-еле. Работает при этом тихо, потребляет электроэнергию очень скромно. Собран прекрасно
Минусы
уродская инструкция, в которой мало реально нужной информации, стрёмные иллюстрации и т. д.
Комментарий
часто его устанавливают в квартирах где разводка идёт снизу вверх, у меня же в частном доме накопитель на чердаке а магистраль идёт сверху вниз, я установил его вертикально но вверх ногами. Не делайте так, хоть в инструкции об этом ничего не сказанно.. насос позорно сгорел через полгода. блок управления, оказавшись внизу, скапливал весь конденсат в своём корпусе, там соответственно всё закоротило вплоть до обмотки статера. Но автоматическое положение перестало работать на второй день, я это тоже с перевёрнутым режимом связываю. Если у вас магистраль идёт сверху-вниз, делайте S-образныйизгиб, чтобы надписи на насосе читались как есть и блок управления чтобы был наверху. От холодной воды и труба и насос всё в конденсате
Плюсы
Тихий и симпатичный.
Минусы
Цена и мощность.
Комментарий
Я бы посоветовал ставить такой насос всем у кого давление холодной воды от 0,3 атм. до 1 атм. (кстати, 0,3 атм., это струя из крана со спичку, по Российскому законодательству считается нормой, спасибо за это лично Владимиру Владимировичу). Поставив его вы почувствуете разницу во всех отношениях, но если у вас давление от 1,5 атм., то можете не ставить, так как разница будет неощутимой. Если хотите давление как из брандспойта, то для этого нужна насосная станция, а это мощность двигателя 1000 вт. и соответствующий шум, такие можно ставить в частных домах в нежилом помещении.
Плюсы
Надежный, тихий, компактный…вечный?
Минусы
Чуток слабоват на два крана. Не любит мусора в трубах
Комментарий
Поставил лет 8 назад, с тех пор и трудится. Тих настолько, что иной раз могу проверить его работу только на ощупь по легкой дрожи. Сначала поставил на входе от стояка, но потом переставил непосредственно перед колонкой — так стало гораздо лучше, хоть и не по инструкции. Воздух не хапает — все же давление не настолько плохое, но колонка без него часто не зажигалась. Теперь эта проблема в прошлом. Тяжелый, зараза (чугун же) — когда менял трубы на пластик, пришлось для него колхозить отдельное крепление к стене. Кстати, здесь в описании указана только вертикальная установка, но у меня в инструкции указана и горизонтальная, в котором он всю жизнь и работает. Когда были железные трубы, иногда бывали глюки с включением/отключением — зависал флажок из за мусора. Теперь пластик с фильтром на входе — проблема ушла. В общем, насосом я доволен.
Минусы
Ломается, чинить нельзя, дорогой.
Комментарий
От немецкого — только название. Ломается 2-ой насос. Ремонту не подлежит. Работают по 2 года. Покупали 1-й за 3000,00, 2-й за 4500,00 а сейчас стоит 7500,00. Очень жаль, что так подводит немецкое качество. Не покупайте.
Плюсы
Абсолютно всё нравится. Вы не поверите, но купил я этот насос в 1996-м года, работает он в постоянном режиме без единой поломки в 4-х комнатной квартире на 9-м этаже многоквартирного дома в Петербурге уже 20 лет. Это просто немыслимо, по нему книга рекордов Гинесса плачет!
Минусы
Отсутствуют как класс.
Комментарий
Недавно его залило водой от прорыва трубы, стал коротить в колодке, потом высох и опять работает, как ни в чём не бывало. При этом бесшумный и компактный, давление в газовой колонке поднимает хорошо (без него она практически вообще не включается). И дешёвый — в своё время 100 долларов стоил/
Плюсы
Прост в монтаже за счет компактности, практически бесшумен — легкое жужжание которое невозможно услышать если рядом льется вода из крана.
Комментарий
Не стоит ожидать от него супер мощности. Но задачу повышения давления он для меня решил. До этого давление тоже было нелохим, но при включении нескольких потребителей на стояке падало давление в душе. Это жутко бесило.
Плюсы
Я не слышу когда он работает. Компактный и очень прост в монтаже.
Минусы
Выходные провёл без пива.
Комментарий
У меня он поднимает давление на 0.9 — 1 атмосферу. Работает в авто режиме. Без него вода течёт примерно 1.5 атмосферы, с ним 2.5. Стоит в квартире. 9 ый этаж. Мыться стало куда приятнее. Короче отличная вещица за своё бабло.
12
Насос Grundfos UPS 25-40 180
Характеристики
Общие характеристики
- Тип: поверхностный циркуляционный
- Максимальный напор: 4 м
- Пропускная способность: 2.93 куб. м/час
- Напряжение сети: 220/230 В
- Потребляемая мощность: 45 Вт
- Номинальная мощность: 25 Вт
Вода
- Качество воды: чистая
- Допустимая температура жидкости: от 2°C до 110°C
Конструкция
- Тип ротора: «мокрый»
- Диаметр выходного отверстия: 1½»
- Установка насоса: горизонтальная/вертикальная
- Размеры (ШхВхД): 12.6×13.4×18 см
- Вес: 2.6 кг
Особенности
- Дополнительная информация: монтажная длина 180 мм
Цена
Цена от 4 000 до 11 700 (Средняя цена: 5 700 ₽)
Отзывы
Плюсы
надёжный, его предшественник отработал 11 лет
Минусы
не обнаружил
Комментарий
тихий в работе, компактный, удобный в монтаже.
Минусы
устаревшая модель
Комментарий
надежный как автомат Калашникова. Рекомендую насос следующего поколения Alpha2L 25-40 180 дороже всего на 20% , но в 2 раза энергоэффективнее и есть 7 режимов работы.
Плюсы
Плюсов нет
Минусы
Неоправданно высокая цена за насос китайского производства
Комментарий
За эти деньги можно купить 2, а то и 3 насоса, причём большинство производителей даёт гарантию 5 лет на свои насосы.
Плюсы
Работает отлично
Минусы
Не замечено
Комментарий
Решил обновить матери систему отопления, а точнее сделать ей под старость поудобнее. Поставил прямо в кладовке электрокотел, затулил туда этот насос, поставил несколько датчиков в доме, побольше цифры нарисовал, чтобы могла регулировать тепло, и с потальоном договорился, чтобы счета на оплату света пересылал сразу мне. Да, немного повысились мои расходы, зато теперь не приходится муздыкаться с углем, а освободившееся время тратить на вязку внукам вещей (летом, кстати, из хлопка делает легенькие), и прогулки с ними. Сначала думал взять на рынке подешевле, но залез в сеть, почитал на форумах отзывы, и решил не мелочиться. Свои деньги насос уже выходил, в общем, недавно протестировал систему перед отопительным сезоном – все в норме, никаких неполадок не выявил.
Плюсы
Тихий, производительный, экономичный
Минусы
не обнаружено
Комментарий
Насос покупался в систему фильтрации аквариума. Аквариум стоит в спальне и работающий насос абсолютно не слышно. Покупкой абсолютно доволен, год отработал надеюсь и еще долго работать будет.
Выбираем циркуляционный насос для системы отопления
Циркуляционный насос в современной системе отопления — одна из самых главных составляющих. Он необходим для принудительного нагнетания, циркуляции и рециркуляции теплоносителя по замкнутому контуру трубопровода.
Рассчитывая производительность насоса, который будет работать в системе отопления, следует принимать во внимание объем воды, пропускаемый котлом за единицу времени, и потери на сопротивление. Этажность значения не имеет, поскольку воду циркулирует в системе по принципу сообщающихся сосудов. Такие показатели дают возможность выбирать даже небольшие по мощности насосы, которых будет вполне достаточно для обеспечения теплом помещения.
Циркуляционные насосы – агрегат, предназначенный для искусственного нагнетания воды из трубопровода и обеспечения ее циркуляции по системе. Эффективность насоса и срок его эксплуатации зависят не только от его типа и разновидности, но и правильно проведенного монтажа. Немаловажным является выбор оборудования с электронным блоком управления, который регулирует давление в системе, температуру, энергоэффективность и прочие необходимые параметры.
Резюмируя, можно отметить 4 основных аспекта, от которых зависит правильно выбранный и установленный циркуляционный насос:
- максимально эффективное функционирование отопительной системы;
- значительная экономия электроэнергии;
- отсутствие посторонних шумов, появляющихся в трубопроводе и радиаторах и вызванных движение воды;
- увеличение эффективности всех составляющих системы отопления.
Выбрать самостоятельно циркуляционный насос под конкретную систему достаточно сложно. Подсчетами и сверкой технических характеристик должен заниматься соответствующий специалист. Но тем, кто приобретает насос для своих нужд, необходимо знать правила эксплуатации и параметры выбора.
Для чего необходим циркуляционный насос?
Это небольшой по размеру агрегат, монтируемый непосредственно на трубопровод системы отопления. Все оборудование работает от электросети напряжением 220 В, часть оснащена аккумуляторной батареей малой мощности, достаточной для запуска насоса при отсутствии в сети напряжения.
Видео 1 Ремонт циркуляционного насоса своими руками
Насосы устанавливают в системы для обогрева больших по площади домов, где невозможна естественная циркуляция теплоносителя. Основная задача оборудования – прогон теплоносителя с постоянной скоростью и в определенном количестве, что обеспечивает корректную работу всей системы.
Насос следует устанавливать на обратный контур, куда теплоноситель поступает уже со сниженной температурой. Такая особенность монтажа вызвана строением насоса, содержащем резиновые детали.
Существуют 2 разновидности циркуляционных насосов по типу деятельности ротора:
- сухой;
- мокрый.
Фото 1 Циркуляционные насосы сухого и мокрого типа действия
Сухой принцип работы подразумевает, что ротор полностью изолирован от теплоносителя. Такие виды насосов относятся к категории промышленных, более мощных, но и более шумных образцов. При выборе такого оборудования необходимо предусмотреть отдельное изолированное помещение.
В «мокрой» разновидности ротор располагается непосредственно в теплоносителе, а электродвигатель надежно защищен от проникновения влаги специальным герметичным металлическим стаканом.
Это практически бесшумный вид насосов, но с низким КПД, которого, в принципе, достаточно для отопления даже больших домов при условии правильно подобранного оборудования.
Все детали и непосредственно ротор охлаждаются в процессе деятельности, при этом покрыты специальной смазкой, исключающей необходимость технического обслуживания.
Как правильно выбирать
Невозможно назвать 1-2 параметра, на которые необходимо обращать внимание. При выборе циркуляционных насосов все параметры важны, поскольку только в комплексе обеспечивают качественное функционирование всей системы в целом и оборудования, в частности.
В числе таких критериев следующие показатели:
- Расчет количества тепла, которого будет достаточно для обогрева, где помимо площади и высоты потолков, принимаются качество дверей и окон, уровень теплоизоляции, наличие подвальных и чердачных помещений и т.д.
- Климатические условия, в том числе среднегодовая температура в регионе, количество и частота осадков, ветровая нагрузка.
- Конструктивные особенности здания, в числе которых толщина и утепление стен, состояние пола и несущих стен, наличие системы вентиляции и обустройство горячего водоснабжения.
- Конструкция системы отопления, количество и качество радиаторов, технические показатели – объем воды, пропускаемой котлом за единицы времени, схема обвязки котла.
- Напор – суммарное сопротивление гидравлики в трубопроводе. Не следует путать этот параметр с этажностью, при выборе насоса этот показатель не существенен.
Необходимое количество тепла на дом можно рассчитать и самостоятельно, используя СНиП. Так, на 1 кв.м. общей площади помещения рекомендуется 70-100 Ватт тепла.
Рассчитать все показатели и определить точную формулу выбора циркуляционного насоса в состоянии только специалист, который проведет необходимую выкладку и даст рекомендации. После этого необходимо определить схему обвязки котла и рассчитать количество радиаторов. О том, как и какие выбирать радиаторы вы узнаете в соответствующей статье.
Уникальная модель — регулируемые насосы
Одной из новинок в линейке отопительного оборудования являются регулируемые циркуляционные насосы, которые в автоматическом режиме подстраиваются под конкретную систему и выстраивают в отношении нее свои характеристики.
Несмотря на то, что этот агрегат на порядок дороже традиционных насосов, его целесообразно приобретать как для новых, так и для реконструированных систем отопления. По сути, это универсальное оборудование, для выбора которого нет необходимости мониторить характеристики и привлекать специалистов для выкладки. Автоматика сама проверяет конструктивные особенности и настраивать эксплуатируемые характеристики.
Фото 2 Регулируемый циркуляционный насос
Как выбирать насосы по каталогам
Выбор по каталогу считается наиболее простым и в то же время эффективным способом. Здесь можно изучить технические характеристики насоса, проверить на совместимость параметров системы отопления и агрегата, выбрать 1-2 и провести выкладку по ним.
В каталогах, равно как и в техусловиях параметры определены как максимально возможные. Оборудование крайне редко эксплуатируется в пограничных условиях, поэтому выбирайте насос с параметрами на порядок меньше рекомендуемых производителем.
При выборе оборудование в каталоге совмещайте параметры, указанные производителем с теми, которые определены по вашей системе отопления. Выбор насоса меньшей мощности позволит сэкономить не только на приобретении, но и на эксплуатации. Что касается эффективности работы, то даже маломощного насоса достаточно, чтобы заставить циркулировать теплоноситель по системе.
Вопросы и ответы, отзывы
Вопрос: Почему шумят трубы во время работы циркуляционного насоса?
- Ответ: Потому что неправильно подобрана мощность насоса – больше, чем того требует пропускаемый котлом объем воды. Шум в трубах вызывает также скапливающийся воздух в трубопроводе и радиаторах. Для того, чтобы избавиться от этого, спустите воздух через кран Маевского.
- Вопрос: Можно ли сразу после установки включать циркуляционный насос.
- Ответ: Если установка проведена правильно, включайте в любое время. Даже при условии наличия отложений, в течение первых нескольких часов работы насос их «выдавит».
- Вопрос: Какой минимальный срок эксплуатации циркуляционных насосов?
- Ответ: Некоторые производители изготавливают насосы, рассчитанные на 15 лет эксплуатации. Такой длительный срок обуславливают керамические детали, не подверженные коррозии.
Как использовать циркуляционный насос для отопления
В устаревших отопительных системах циркуляция воды осуществлялась естественным образом по принципу конвекции — нагретая жидкость поднималась.
Как пользоваться циркуляционным насосом для отопления
От того, насколько грамотно организована система отопления частного дома, зависит эффективность ее функционирования и величина расходов на обогрев помещения. Равномерное распределение теплоносителя — это залог того, что во всех комнатах будет поддерживаться одинаковая температура.
Как выбрать приспособление для циркуляции теплоносителя
В устаревших отопительных системах циркуляция воды осуществлялась естественным образом по принципу конвекции — нагретая жидкость поднималась, остывала и опускалась, бесконечно двигаясь по замкнутому контуру. Однако движение происходило медленно, поэтому владельцам приходилось прибавлять мощность котла, что увеличивало потребление электроэнергии или газа (в зависимости от типа оборудования).
Сегодня все проще — в систему монтируется небольшое устройство, заставляющее теплоноситель быстро перемещаться по трубопроводу. В том, как купить циркуляционный насос для отопления, нет ничего сложного. Главное — правильно выбрать модель и соблюсти рекомендации производителя.
Критерии выбора устройства следующие:
- Климат в регионе, где эксплуатируется система обогрева.
- Материал, из которого возведен дом — стены, стол, потолок.
- Наличие утепляющего слоя на фасаде здания.
- Эффективность вентиляции.
- Количество и величина оконных проемов.
Правила монтажа прибора
Вообще, циркуляционные насосы работают бесшумно. Это одно из основных их преимуществ, так как приборы устанавливаются в доме. Если при функционировании системы возникают посторонние шумы, это говорит о неправильно подобранной модели или о наличии в контуре завоздушенных участков.
В первом случае у владельца есть только один выход из положения — сменить насосное устройство, во втором необходимо слить теплоноситель из контура и вновь заполнить трубы водой.
Порядок действий следующий:
- В систему заливается вода до полного заполнения.
- Через воздушные клапаны стравливается воздушная масса.
- Производится запуск котла.
- Включается насос.
- Через 10-15 мин устройство отключается после чего вновь выпускают воздух через клапаны.
- Выполняется проверка показателей давления в системе.
- Если теплоносителя недостаточно, трубы заполняются дополнительно.
После этого необходимо включить насосное устройство и отрегулировать его работу.
В теплое время года, когда отопление не нужно, необходимости снимать насосное оборудование нет — на его последующей работе это никак не отражается. Единственное, о чем нужно помнить, как и вся техника, прибор для обеспечения циркуляции нуждается в регулярном обслуживании — чистке от иловых и солевых отложений.
Помимо циркуляционных насосов, для общего обогрева зданий производители выпускают отдельные серии оборудования, предназначенного для монтажа в системе теплого пола. Учитывая сложную конфигурацию трубопровода, вмонтированного в пол, мощность устройства выше, нежели у вышеописанных модификаций. Если теплый пол оборудован в нескольких комнатах, в каждой из них устанавливается отдельный прибор.
5 лучших рециркуляционных насосов для горячей воды
Информация »Лучшие рециркуляционные насосы для горячей воды
Устали смотреть на дорогие счета за воду и электричество из-за горячей воды? Готовы начать экономить деньги каждый месяц и внести свой вклад в сохранение Земли зеленой? Тогда вам понадобится циркуляционный насос горячей воды. Отходы горячей воды — дорогое удовольствие!
К счастью, установка системы рециркуляции горячей воды может существенно повлиять на количество воды, которое вы используете каждый месяц, а также снизить ваши счета за отопление.Лучше всего это полезно для окружающей среды!
Мы сделали все возможное и составили список из 5 лучших обзоров рециркуляционных насосов для горячей воды, а также руководство для покупателя, чтобы вы могли найти идеальный насос для своего дома.
Продолжайте читать, чтобы узнать больше о циркуляционном насосе для горячей воды с наивысшими характеристиками, чтобы вы могли идеально подобрать циркуляционный насос для своего дома, чтобы получить горячую воду мгновенно!
Top 5 рециркуляционных насосовНаш выбор | Насос | Рейтинг |
---|---|---|
Top Pick | Laing LHB08100092 | 4 |
Второе место | Вт 500800 | 2 |
Резервное копирование | Grundfos GRU-595916 | 4.1 |
Тип насоса — Таймер
Экономия воды — 17000 галлонов 5 Температура —
85 градусов
Мощность — 115 В и 14 Вт
Установка — Самый дальний от нагревателя смеситель
Вес — 3 фунта
- Использует мощность только 14 Вт
- Нет необходимости в труднодоступных установить обратную линию
- Почти невозможно услышать (менее 30 дБ)
- Требуется установка вдали от водонагревателя
- Должна быть открытая розетка под раковиной
Тип насоса — Таймер
Экономия воды — 15000 галлонов
Температура ure — Варьируется
Мощность — 120 В
Установка — Датчик раковины и насоса
Вес — 6.4 фунта
Этот рециркуляционный насос Вт мощностью Вт идеально подходит для старых домов, нуждающихся в наддуве горячей воды. Если вы устали ждать, пока пойдет горячая вода, вам необходимо установить этот насос с таймером в вашей системе водоснабжения. Защитите Землю — и свой счет за воду в 2021 году, сэкономив до 15 000 галлонов воды — плюс дополнительные деньги на счетах за отопление! Для установки требуется несколько ключей и от 30 до 45 минут свободного времени.
Плюсы- Экономия до 15000 галлонов воды в год
- Никаких дополнительных инструментов, необходимых для установки
- Экологичность для зеленого домовладельца
- Начальные инвестиции около 200 долларов
- Действительно не работает с водонагревателями с тепловым водонагревателем
Тип насоса — 3 скорости
Температура — Варьируется
Мощность — 110 вольт
Установка — Система горячего водоснабжения
Вес — 8.91 фунт
Мало что в жизни расстраивает больше, чем холодный душ без напора воды. Автоматический бытовой бустерный насос W15GR-15A — хороший выбор для домовладельцев с большим домом, которые хотят повысить давление и поднять горячую воду в нескольких местах раковин и душевых лейок. Насос оснащен мощным двигателем мощностью 120 Вт и подключается к трубопроводу 1/2 дюйма.
Плюсы- Повышает давление воды в доме
- Экономит деньги на счетах за горячую воду
- Внутренний медный змеевик обеспечивает постоянную перекачку
- Простота установки для новых домовладельцев
- Некоторые отчеты о перегрев после длительного использования
Экономия воды — Неизвестно
Температура — 36 f до 150 f
Мощность — 1/25 лошадиных сил
Двигатель — 115 вольт
Установка — Раковина для ванной
Вес — 6.1 фунт
Один из наших любимых насосов с таймером — Grundfos . Этот рециркуляционный насос из стали и алюминия с таймером может сэкономить вашей семье тысячи долларов и бесчисленные галлоны горячей воды каждый год. Насос устанавливается под раковиной, самой удаленной от водонагревателя, с помощью нескольких основных инструментов.
Он работает, возвращая использованную горячую воду в бак водонагревателя через линию холодной воды. Имейте в виду, что для насоса требуется отдельная розетка на 115 В.После установки этого насоса вы можете заметить, что горячая вода течет из ваших кранов намного быстрее, чем раньше — обычно менее чем за 60 секунд.
Плюсы- Надежная конструкция — изготовлена из нержавеющей стали и карбида вольфрама
- Программируемый таймер для дополнительной экономии энергии
- Без установки обратных линий
- Для правильной работы требуется комфортный клапан
Температура — 32-230 ℉
Мощность — 0.13 HP
Двигатель — 110 В
Установка — Система горячего водоснабжения
Вес — 5,65 фунтов
Добавление рециркуляционного насоса горячей воды, такого как BACOENG, к вашей системе горячего водоснабжения, может сэкономить деньги как на электричестве, так и на воде. направить горячую воду в кран, а холодную — обратно в водонагреватель. Этот водяной насос устанавливается на линиях подачи и отвода горячей воды и имеет расширенные функции, такие как нарезание резьбы на 1/2 дюйма для предотвращения утечек.
В отличие от других аналогичных насосов, которые выполняют только базовую проверку температуры, этот насос имеет 3 режима скорости и работает почти бесшумно, что важно в небольших домах с тонкими стенами.
Плюсы- 3 автоматических настройки
- Работает почти бесшумно
- Корпус насоса из чугуна предотвращает утечки и коррозию
- Некоторые отчеты о проблемных насосах, которые выходят из строя через несколько недель
Выбор подходящего насоса для горячей воды для дома может вызвать затруднения.Если вам нужна помощь в выборе лучшего варианта для дома, следуйте этим советам.
Как работает циркуляционный насос горячей воды?Циркуляционные насосы горячей воды работают, отслеживая температуру (или время) воды и правильно направляя воду. Когда насос обнаруживает холодную воду в трубопроводе, он отправляет ее обратно в водонагреватель, а не в канализацию. Как только термометр насоса нагревается от горячей воды, он отключается и начинает нормально сливаться.
Циркуляционные насосы для горячей воды экономят деньги?Да! Ваш новый рециркуляционный насос будет использовать электричество — обычно от 10 до 20 долларов в год, — но вы сэкономите гораздо больше на счетах за воду.Большинство домов обычного размера с 4 спальнями в США экономят от 10 000 до 20 000 галлонов воды в год!
Каков срок службы рециркуляционных насосов?Большинство насосов — если у вас не было лимона — прослужат от 10 до 15 лет. Основными факторами, влияющими на продолжительность их жизни, являются количество воды, которую вы используете каждый день, и качество производства. Мы рекомендуем придерживаться одного из «громких» брендов, таких как Grundfos или Laing.
Увеличение срока службы насоса
Хотите, чтобы ваш насос прослужил дольше? Старайтесь, чтобы леска была чистой от мусора и частиц.Кроме того, чем больше воды нужно обработать насосу, тем быстрее он изнашивается, поэтому не запускайте душ, пока не соберетесь в него!
Установка большинства насосов проста и занимает около 45 минут и несколько стандартных инструментов. Для получения точных инструкций по вашей модели лучше всего обратиться к руководству по эксплуатации или на веб-сайте компании. Если это не помогло, попробуйте выполнить следующие действия, чтобы начать работу:
- Отключите водяные насосы и электричество в розетке, над которой вы будете работать.
- Скажите своей семье и соседям по комнате, чтобы они не использовали другие раковины в течение следующих 30-45 минут
- Присоедините насос, трубопровод и любые датчики температуры к раковине, наиболее удаленной от вашего водонагревателя
- Запустите обратную линию холодной воды назад к водонагревателю
- Включите воду, электричество и проверьте свой новый насос
Зачем устанавливать систему рециркуляции и насос?
Если вы не планируете переезд в следующие 3 или 4 года, имеет финансовый смысл установить насос и сэкономить деньги на счетах!
Плюсы установки насоса в вашем доме перевешивают минусы, но все же важно знать, что вы делаете, прежде чем покупать новый насос для горячей воды под раковиной.
Плюсы- Экологичность. Сэкономив тысячи галлонов воды и электроэнергии, вы внесете свой вклад в экологию в 2019 году.
- Хорошо для вашего кошелька. Использование меньшего количества электроэнергии и воды означает небольшие счета за коммунальные услуги и больше денег в вашем кармане.
- Быстрее горячее водоснабжение. Без рециркуляционного насоса для подачи горячей воды в некоторые части дома может потребоваться несколько минут.
- Легко установить без сантехника. Большинство насосов можно установить с помощью небольшой смазки для локтей, сделанной своими руками, и нескольких инструментов.
- Для работы требуется ближайшая розетка. Это не проблема, если под мойкой есть розетки.
- Необходимо установить под раковиной как можно дальше от водонагревателя.
- Небольшие инвестиции. Хороший насос стоит несколько сотен долларов, но со временем окупится.
Выбор подходящего насоса может быть трудным. Для начала нужно выбрать, какой тип помпы вам нужен. Затем вам нужно провести исследование и найти лучшую марку и модель для вашего дома и использования воды.Не хотите проводить исследования? Не волнуйтесь, наша команда сантехников составила руководство, которое укажет вам верное направление.
Какой тип мне подходит?Не совсем уверены, какой тип насоса лучше всего подходит для вашего дома? Большинство людей предпочитают покупать температурные насосы, чтобы иметь горячую воду в течение всего дня, особенно если часть семьи весь день находится дома. Если вы живете один или семья / соседи по комнате с установленным графиком, возможно, стоит использовать насос с таймером — просто не пытайтесь принять душ, пока он не работает!
Где купитьМы рекомендуем покупать следующую помпу на Amazon.com из-за их цен и доставки. Если вам это нужно прямо сейчас, вот несколько хороших магазинов, которые стоит посетить.
AmazonAmazon — наше любимое место для покупок товаров для ремонта дома. У них есть большой выбор по хорошим ценам, плюс, если вы являетесь участником Prime, вы можете получить экспатируемую доставку.
Home DepotHome Depot — одна из крупнейших сетей розничных магазинов бытовой техники. Они оснащены рядом рециркуляционных насосов, включая Watts и Rheem.
LowesВыгодные предложения по циркуляционным насосам для горячей воды всегда можно найти в разделе «Сантехника Lowes». Если вам нужна помпа прямо сейчас, попробуйте сделать покупки в Lowes.
MenardsMendards есть не во всех частях страны, поэтому проверьте свою карту, но у них часто есть хорошие предложения на насосы и другое сантехническое оборудование.
Похожие сообщения
Best Sump Pumps
Best Float Switches
Экономичные электрические котлы для частного дома.Отзывы об электрокотлах для отопления частных домов
Электрокотел класса люкс предназначен для отопления любых помещений без газоснабжения. Циркуляционный насос будет контролировать давление в системе. Панель управления позволяет удобно управлять устройством. Подключение внешнего регулятора позволяет экономить электроэнергию.
Котел EVAN WARMOS-QX 18 может работать в ручном и автоматическом режимах. Многоступенчатая система защиты предотвратит повреждение оборудования. Монтаж несложный своими руками.Для этого достаточно установить котел, подключить к нему систему отопления, залить теплоноситель, выставить нужную температуру и наслаждаться теплой атмосферой дома.
Полностью автоматизированный котел предназначен для отопления жилых и бытовых помещений. В котле РусНИТ 270М предусмотрена возможность подключения комнатного термостата, бойлера, датчика температуры, модуля GSM и теплых полов.
Благодаря встроенным датчикам, контролирующим уровень заполнения системы и максимальную температуру теплоносителя, обеспечивается полная безопасность во время работы.Специальные индикаторы, расположенные на корпусе, позволяют следить за работой котла. Трехступенчатое регулирование мощности (30%, 60%, 100%) позволяет экономить электроэнергию.
Плюсы:
- Защита от брызг.
- Подключение теплого пола.
- Регулировка мощности.
Минусы:
- Циркуляционный насос продается отдельно.
1 Buderus Logamax E213-14
Котел предназначен для отопления помещений без газа.Может использоваться в смешанных и накопительных системах отопления. Котел Buderus Logamax E213-14 прост в установке, подключении и настройке. Не требует отдельной комнаты для проживания. А благодаря бесшумной работе, отсутствию дымохода и малым габаритам возможна установка в жилых помещениях.
В комплект входят циркуляционный насос и расширительный бак. Трехступенчатый насос контролирует движение воды в системе. Электронный блок управления позволяет легко настроить индивидуальный режим отопления.А встроенные датчики защищают котел от повреждений.
Плюсы:
- Максимальная комплектация.
- Быстрая установка.
- Удобный дизайн.
- Простое обслуживание.
Минусы:
- Возможно дорогое обслуживание.
- Нет возможности подключения теплого пола.
Наступление холодов — это период, когда проблема отопления в загородном или частном доме становится наиболее острой и актуальной.Поскольку не всегда можно подключиться к системе центрального отопления, необходимо искать различные альтернативы. Альтернативная система отопления должна не только эффективно обогревать помещение, но и быть экономичной. Для дачи самым оптимальным решением будет покупка электрокотла для системы отопления.
Такие котлы имеют множество преимуществ, среди которых такие: компактные размеры, относительно легкий вес, простота использования и установки, недорогая стоимость и другие. Цена котла может зависеть не только от его мощностных параметров, но и от комплектации.Современные мощные котлы могут быть довольно дорогими и поэтому покупать их для дачи нецелесообразно. Поэтому возникает вопрос, как выбрать самый экономичный котел электрического отопления?
Особенности
Преимущества котлов отопления для системы отопления дачи:
- Уровень безопасности электрокотлов достаточно высок. По сравнению с газовым котлом здесь нет риска утечки газа или взрыва. А если сравнить их с печным отоплением, то самый экономичный электрокотел для отопления не выделяет продуктов сгорания и не причинит вреда хозяевам загородного дома.
- Энергосберегающие электрические котлы отопления не требуют трудоемкого и трудоемкого монтажа, а также достаточно просты в эксплуатации.
- Не нужно покупать топливо, перевозить его и искать место для хранения.
- Не создают шума при работе.
- Безопасен с экологической точки зрения и не причинит вреда окружающей среде.
- Температуру в помещении можно регулировать наиболее удобным для хозяев способом.
Виды электрокотлов
Дачные экономичные электрические котлы отопления можно разделить на несколько категорий:
- Для таких котлов не нужно покупать специальный теплоноситель.Такие экономичные электрокотлы для отопления имеют достаточно большую мощность за счет того, что не имеют теплового барьера. Еще одним преимуществом таких котлов является отсутствие контакта с теплоносителем, поскольку топливный элемент наносится на поверхность бака равномерно.
- Такие котлы являются наиболее экономичными котлами электрического отопления. Если сравнивать электродный котел с ТЭНом, то первый экономит на 40% больше электроэнергии.Среди их преимуществ можно выделить то, что они имеют небольшие размеры, не образуют накипи и могут нагреть воду всего за несколько минут.
- Теплоноситель в системе отопления, работающей от бойлера с нагревательным элементом, нагревается с помощью трубчатых нагревательных элементов, которые расположены в баке. Среди достоинств котлов этого типа можно выделить такие: вероятность утечки тока равна нулю, так как нет контакта между нагретой водой и элементом, излучающим тепло.
Помимо приведенной выше классификации, экономичные электрические котлы отопления для дачи можно разделить на такие типы, как: напольные или настенные, однофазные или трехфазные, с одним контуром или с двумя контурами. Настенные экономичные электрокотлы для отопления дома имеют самую низкую мощность. Самый простой котел имеет мощность 2,5 кВт и лучше всего их устанавливать в загородных домах площадью не более 25 квадратных метров. метров.
Однако есть и настенные экономичные электрические котлы отопления с гораздо более высокими энергетическими параметрами. Энергосберегающие электрические котлы отопления большой мощности также могут обогревать здание общей площадью 600 кв.м. Экономичный котел электрического отопления подключается к штатной электросети, а в качестве теплоносителя используется жидкий антифриз или обычная водопроводная вода.
Электрокотлы пригодятся на территориях без газоснабжения. Они имеют небольшой вес, компактные размеры и не наносят вреда окружающей среде.Такие устройства обладают рядом положительных качеств:
- Устраиваются достаточно просто, обеспечивают минимум теплопотерь и высокий КПД в отопительный сезон — около 99,5%;
- Нет необходимости размещать оборудование на отдельной территории здания;
- Энергоноситель хранить не нужно;
- Абсолютно безопасен при эксплуатации: при утечке воды бойлер просто отключается;
- Обустраивать дымоход не требуется, так как при эксплуатации в окружающую среду не выделяются никакие вещества.
При составлении рейтинга лучших электрокотлов, предназначенных для отопления частного дома, мы учитывали большое количество разноплановых факторов — производитель, производительность, возможность обеспечить дом горячей водой, а не только отопление. , эффективность. Мы также приняли во внимание отзывы пользователей при разработке этого рейтинга топ-10. Так что с уверенностью можно сказать, что в обзор вошли только самые популярные и функциональные модели, которые к тому же отличаются вполне приемлемой стоимостью.
Рейтинг лучших моделей электрокотлов для дома 2019 года
10. Protherm Skat 9 KR 13
Это одноконтурный котел с возможностью подключения бойлера, но он не входит в комплект, его придется приобретать отдельно. Такой агрегат можно установить в загородных домах, коттеджах, частных домах и даже в квартирах. Это устройство относится к элитной технике, им удобно пользоваться и легко обслуживать.
Котел достаточно прост в установке, имеет высокий КПД, который не снижается в процессе эксплуатации.Во время работы он не издает никаких звуков. Регулировка производится довольно быстро, с точностью до градуса котел работает от сети 220 В. В конструкции есть циркуляционный насос и расширительный бачок. Вся основная информация отображается на жидкокристаллическом дисплее, котел можно использовать не только для традиционной системы отопления, но и для теплых полов. Есть несколько уровней защиты: от замерзания, от протечек, коротких замыканий и так далее.
Преимущества:
- Привлекательный внешний вид;
- Хорошее качество;
- Простота использования;
- Все ключевые элементы управления расположены рядом с жидкокристаллическим дисплеем;
- Экономичный — максимальная мощность всего 9 кВт;
- Возможность подключения бойлера для обеспечения дома горячей водой.
Недостатки:
- Дистанционная система контроля температуры не предусмотрена;
- Бойлер в комплект не входит.
Это оборудование идеально подходит для изготовления индивидуальной системы отопления в частном доме. Котел имеет большую мощность, благодаря чему помещение нагревается до заданной температуры всего за несколько часов. Допускается к использованию не только для жилых, но и для производственных помещений, площадь которых составляет не более 120 квадратных метров.
При необходимости можно подключить к системе теплых полов; возможно подключение накопительного котла. Корпус изготовлен из листа нержавеющей стали. На его лицевой стороне расположена удобная и максимально понятная внешняя панель управления со светодиодным дисплеем, на которой можно легко регулировать температурный режим. В конструкции предусмотрен мощный и эффективный микропроцессор, обеспечивающий точность всех изменений в системе отопления.
Для продления срока службы агрегата производитель оснастил его рядом защитных систем — защита от перегрева, от слишком высокого давления в системе, от замерзания и т. Д.Мощность меняется плавно, что предотвращает перегрузки. В комплект входит внешний датчик температуры, который будет передавать данные на микропроцессор. Он в свою очередь повысит или понизит температуру теплоносителя.
Преимущества:
- Значительная площадь обогрева;
- Возможность подключения к системе «теплый пол»;
- Дополнительно можно приобрести бойлер на горячую воду;
- Расширительный бак оборудован механическим манометром;
- Питание исключительно от 200 В.
Недостатки:
- Дорогой сервис;
- Высокая цена.
Модель надежная и прочная, корпус котла изготовлен из сварного листа, дополнительно снабжен теплоизоляционным слоем. Корпус окрашен компаундом комаксита. Все главные предохранители расположены в верхней части устройства. К ним относятся воздушный клапан, предохранитель системы управления и ограничитель температуры охлаждающей жидкости. В агрегате установлен трехступенчатый насос, благодаря которому вода быстро циркулирует по системе.Термостат котла предотвращает перегрев корпуса.
Изделие имеет небольшие габаритные размеры, имеет рамку для крепления к стене, мощность оборудования около 10 кВт. Котел имеет все основные функции. Его мощность можно регулировать на самом устройстве или с помощью комнатного термостата, который идет в комплекте с оборудованием. Также внутри находится расширительный бачок объемом около 7 литров. Максимальное давление системы составляет 2,5 бара, что вполне достаточно для дома площадью около 100 квадратных метров.
Преимущества:
- Высокая эффективность;
- Работает абсолютно бесшумно, за счет того, что в котле есть реле включения мощности;
- Простота установки и обслуживания;
- Надежная теплоизоляция, сводящая к минимуму тепловые потери при эксплуатации;
- Небольшие габаритные размеры и длительный срок службы.
Недостатки:
- Нет возможности подключить котел для обеспечения дома горячей водой.
Данная продукция отечественного производства, одна из самых бюджетных моделей представлена в нашем рейтинге лучших электрокотлов. Главной отличительной чертой агрегата является отсутствие корпуса, но при этом он сохраняет все основные качества и функции. Температурный диапазон от 30 до 85 градусов — этого вполне достаточно даже для самых суровых климатических условий. При необходимости к прибору можно подключить внешний термостат с модулем дистанционного управления, но его придется покупать отдельно.
Термостат автоматический — срабатывает при понижении температуры охлаждающей жидкости ниже установленной. Есть система защиты от перегрева: котел отключится, когда вода нагреется до 92 градусов. Тэн изготовлен из толстостенной нержавеющей стали, отличается долгим сроком службы. Устройство весит всего 15 кг, максимальное давление в системе около 4,5 бар, рассчитано на подключение к однофазной сети с напряжением 220 В.
Преимущества:
- Надежные нагревательные элементы из нержавеющей стали;
- Не требует обслуживания в течение всего периода эксплуатации;
- Простое устройство;
- Низкая цена.
Недостатки:
- Необходимость приобретения дополнительных устройств, например, терморегулятора;
- Отсутствие жилья.
Оборудование средней мощности — потребляет всего около 9 кВт, занимает мало места, крепится к стене. Котел можно использовать как для отопления, так и для горячего водоснабжения за счет дополнительной установки бойлера. При установке отопительного оборудования придется установить расширительный бак и циркуляционный насос, так как в котле эти элементы отсутствуют.
Имеется надежная и долговечная автоматика, позволяющая поддерживать в помещении комфортную температуру — не более 30 градусов. Датчик температуры можно размещать как рядом с агрегатом, так и на расстоянии до 10 метров. Есть ступенчатая регулировка мощности — 30, 60 и 100%. Нагревательный элемент и теплообменник изготовлены из высококачественной нержавеющей стали; в качестве теплоносителя можно использовать воду или антифриз. Связь нагревательных элементов осуществляется с помощью полупроводниковых структур, что увеличивает ресурс устройства, позволяет ему работать совершенно бесшумно.При включении контакты не горят и помех нет. Котел абсолютно безопасен, в нем есть несколько датчиков, которые следят за состоянием основных систем.
Преимущества:
- Отлично выдерживает низкое напряжение — до 20%;
- Поставляется с датчиком контроля температуры;
- Управление на выносных элементах;
- Работает плавно;
- Отапливаемая площадь до 65 квадратных метров;
- Приятный внешний вид и небольшие габаритные размеры;
- Подключается как к однофазным, так и к трехфазным сетям;
- Насос может работать как в автоматическом, так и в принудительном режиме.
Недостатки:
- Немного гудит магнитный пускатель, проблема решается регулировкой прибора;
- Сложно подключиться из-за неправильного расположения фаз, нуля и земли.
Конструкция котла достаточно проста, что упрощает его установку и подключение, и даже при оснащении системы теплых полов не нужно устанавливать дополнительную регулирующую арматуру. Агрегат немного весит и имеет небольшие габаритные размеры, удобный доступ к нагревательным элементам, благодаря чему обслуживание котла значительно упрощается.В котле есть удобные разъемы для подключения всех электронных блоков.
Устройство оснащено большим количеством достаточно точных датчиков, при необходимости можно подключить недельный термостат для использования оборудования в полностью автоматическом режиме. Имеет систему самодиагностики, внутреннюю память для индивидуальных настроек. В таких котлах можно использовать GSM-модуль, благодаря которому все основные операции будут осуществляться с мобильного телефона. Котел очень надежный, все ТЭНы выполнены из нержавеющих труб диаметром 7.4 мм.
Преимущества:
- Надежная система защиты от перегрева;
- В комплекте термостат помещения;
- Малый размер;
- Простота установки.
Недостатки:
- Немного шумно во время работы;
- В конструкции не предусмотрены расширительный бак и циркуляционный насос.
Это лучший электрокотел премиум-класса для частного дома. Достаточно современный агрегат, который отлично подойдет для коттеджа площадью около 90 квадратных метров.Модель имеет удобную систему автоматизации, позволяющую регулировать каждый из параметров нагрева. На жидкокристаллическом дисплее, расположенном на лицевой стороне корпуса, отображаются все необходимые пользовательские настройки.
Есть возможность так или иначе регулировать параметры в зависимости от погодных условий, времени суток и дня недели. В конструкции имеется мощный циркуляционный насос и расширительный бачок объемом 7 литров. Котел имеет ряд разъемов, которые предназначены для подключения дополнительного оборудования, например, датчиков температуры или бака косвенного нагрева.В агрегате установлена надежная система защиты от замерзания, есть функция контроля перегрева теплообменника, а также антиблокировки помпы и трехходового клапана.
Преимущества:
- Практичный прибор, отлично отапливает помещения до 100 квадратных метров;
- Малые габаритные размеры;
- Цена приемлемая;
- Надежно и безопасно.
Недостатки:
- Температура горячей воды не всегда стабильна;
- Капризная электроника, лучше всего подключать через стабилизатор;
- Во время работы издает небольшой шум.
Изделие предназначено для систем отопления, оборудованных радиаторами, также может использоваться с бойлерами косвенного нагрева. Агрегатом можно управлять с помощью удобного комнатного регулятора, позволяющего менять режимы работы в зависимости от времени года, дня и так далее. Котел может выступать в качестве автономного источника тепла или функционировать как резервная система.
Оборудование мгновенно реагирует даже на незначительные перепады температуры, регулировка мощности ступенчатая, благодаря чему можно обеспечить хорошую экономию энергии.Имеется большое количество защитных функций, в системе отопления регулируется теплоноситель от 30 до 85 градусов, циркуляционный насос полностью автоматический. Нагревательные элементы изготовлены из нержавеющей стали и расположены в специальной медной колбе, имеется механический манометр.
Преимущества:
- Возможность подключения различного оборудования;
- Оригинальный дизайн теплообменника;
- Возможность подключения бойлера для горячего водоснабжения.
Недостатки:
- Довольно дорого;
- Расширительный бачок отдельный.
В рейтинге электрокотлов занимает почетное второе место. По большому счету данный агрегат представляет собой миниатюрную котельную, отличается отечественным производством, механическим управлением, в котором очень легко разобраться. Может использоваться как для жилых, так и для производственных помещений, котел оборудован расширительным баком мембранного типа.Он рассчитан на площадь до 180 кв.
Нагревательные элементы изготовлены из нержавеющей стали; в систему отопления можно заливать воду или антифриз. Устройство отлично выдерживает перепады напряжения, асимметрию фаз. В комплект входит удаленный программатор, позволяющий занести в память устройства недельный цикл работы. Котел абсолютно безопасен благодаря наличию большого количества различных датчиков: давления, температуры, системы защиты от коротких замыканий и перегрузок в электрической сети.Агрегат очень экономичный, оборудован световой и звуковой сигнализацией на случай неисправности.
Преимущества:
- Большой объем расширительного бачка — 12 литров;
- Удобный доступ к панели управления;
- Есть встроенный насос;
- Может работать как от 220 В, так и от 380 В;
- Имеется система аварийного оповещения;
- Управление механическое, но все устройства электронные.
Недостатки:
- Желательно подключать через стабилизатор;
- Значительный вес;
- Конденсатор — одно из самых уязвимых мест устройства.
1.EVAN EPO 6
Хорошо подходит для обогрева больших площадей, отличается высокой надежностью, долгим сроком службы и простотой использования. Устройство работает бесшумно за счет оригинальной насосной системы и уникального корпуса из нержавеющей стали. Агрегат можно использовать для обогрева дачных домов, поэтому в качестве теплоносителя допустимо заливать тосол, большие производственные помещения и так далее.
КПД 93% при нагрузке около 50% от максимальной мощности, температура регулируется плавно, с точностью до градуса.Вы можете дополнительно приобрести модуль «GSM-Климат» для удаленного управления техникой. Есть система самодиагностики. Для безопасной эксплуатации котел оборудован терморегулятором, аварийным выключателем и другими системами.
Преимущества:
- Низкая стоимость и высокая надежность;
Плюсы:
- Безопасность и экологичность … В таких устройствах не используется процесс горения для нагрева теплоносителя, а значит, нет вредных выбросов в атмосферу и нет необходимости в дымоходах .
- Компактный и простой в установке … Котел можно разместить практически в любом помещении, включая жилую зону (настенные модели). Для подключения к источнику энергии достаточно наличия электросети.
- Тихая работа и долговечность … Модели с электронным управлением и плавным пуском не создают дополнительного шума, а ступенчатая автоматическая регулировка мощности в зависимости от заданной температуры и попеременное включение ТЭНов способствует увеличению общего ресурса и экономии .
- Высокий КПД … КПД электрокотлов обычно не менее 93%, а у лучших моделей 99% и выше. При определенных условиях они могут даже серьезно конкурировать с газовыми разновидностями.
- Простота использования и обслуживания … Управление простое и понятное, оно может осуществляться непосредственно на панели котла или с помощью удаленных комнатных регуляторов. При наличии дисплея обычно поддерживается функция самодиагностики.Легкий доступ к основным компонентам позволяет легко ремонтировать или заменять отдельные элементы.
Минусы:
- Высокие затраты энергии … Учитывая его дороговизну, длительное использование электрокотлов приличной мощности может оказаться довольно дорогим.
- Необходимость обустройства помещения соответствующими коммуникациями … Здесь возможность подключения к трехфазному источнику питания (для разновидностей мощностью от 12 кВт и более), а также грамотный подбор сечения кабеля. -сечение, и наличие правильных машин, и защита от скачков напряжения важны.
Почему-то именно в частных домах сети чаще всего характеризуются нестабильностью, что является наиболее частой причиной выхода из строя электронных плат и даже ТЭНов.
Подытожить. Какой электрокотел лучше купить?
Об электрокотлах ходит много слухов — мол, дорого, да и то часто ломаются. Но предотвратить эти проблемы несложно. Достаточно тщательно утеплить свой дом (снизить теплопотери до минимума), установить на входе фильтр для воды, провести регулярное обслуживание и подключить отопительный котел через стабилизатор напряжения.Вовсе нет необходимости постоянно держать прибор на максимальной мощности. И в этом случае за электроэнергию придется платить намного меньше, чем вы думаете. Все модели электрокотлов, упомянутые в нашем рейтинге, имеют ступенчатое регулирование мощности, эти модели надежны, претензий со стороны покупателей и сервисных специалистов практически нет. Выбирайте любую и согрейте свой дом!
Индукционные котлы для отопления частного дома
Среди электрического водонагревательного оборудования особое место занимает индукционный электрокотел.Принцип действия основан на возникновении токов Фуко. Сфера применения ограничивается бытовыми и промышленными системами закрытого типа.
Устройство индукционного электрического котла
Устройство индукционного (инверторного) электрического котла, состоит из нескольких важных узлов, отвечающих за возбуждение электромагнитного поля и передачу тепла. Конструктивно ТЭН состоит из следующих элементов:
Такое устройство обеспечивает максимальный КПД 99%.Индукционный электрокотел имеет следующие преимущества:
- Использование инверторной технологии обеспечивает необходимую интенсивность нагрева теплоносителя, предотвращая перегрев и закипание. В этом случае требуется создать условия для постоянной циркуляции жидкости внутри ТЭНа.
- Широкий диапазон рабочих температур. При необходимости котел можно подключить к энергосберегающим системам отопления, например, «теплые полы» или работать в режиме незамерзания, поддерживая нагрев в пределах 10-15 ° С.
- Безопасность и эффективность — принципиальная электрическая схема, полностью исключает возможность поражения электрическим током. Сердечник быстро нагревается из-за низкого уровня инерции. Используется более низкая температура нагрева теплообменника, чем в отопительных котлах.
- Продолжительный срок службы инерционного электрокотла, от 40-60 лет. При этом на протяжении всей эксплуатации менять ТЭН не нужно.
Чем отличаются индукционные котлы от нагревательных элементов
Основное отличие индукционного котла от электронагревательного элемента заключается в другом принципе нагрева теплоносителя:- Котел с нагревательным элементом — для нагрева используется трубчатый нагреватель, с спираль внутри, нагретая в результате замыкания электрической цепи.Сверху нагревательный элемент заключен в оболочку из керамики или нержавеющей стали.
Для нагрева охлаждающей жидкости выделяемое тепло проходит несколько стадий. Сначала спираль разогревается. Тепло передается поверхности нагрева и только потом теплоносителю. При этом наблюдаются большие потери тепла. - Индукционный котел — в роли теплообменника выступает полый ферромагнитный стержень, по которому циркулирует теплоноситель. Преимущества индукционных котлов перед обычными электрокотлами заключаются в прямом нагреве теплоносителя системы отопления.Нагретый сердечник немедленно передает тепло.
Потери тепла сведены к минимуму за счет двойной теплоизоляции корпуса. В результате принципа действия и конструктивных особенностей система отопления с использованием индукционного электрического котла имеет высокий КПД 98-99%.
В бойлерах с ТЭНами для отопления и горячего водоснабжения используются два отдельных ТЭНа, которые работают одновременно при открытии крана ГВС. При этом создается пиковая нагрузка на электросеть, увеличивается потребление электроэнергии. В индукционных теплогенераторах этого не происходит.
Из-за наблюдаемого при эксплуатации шума и вибрации, а также высокой стоимости индукционные котлы предназначены в первую очередь для обогрева производственных помещений.
Выбор электрокотла индукционного типа
Электрокотлы для индукционного нагрева представлены в широком ассортименте.При выборе подходящей модели учитывайте тактико-технические характеристики:- Потребляемая мощность — котлы мощностью до 6-8 кВт подключаются к двухфазной бытовой сети. Установка котлов большей мощности требует выделения трехфазной сети 380В.
- Среднесуточное потребление энергии можно найти в описании котла. При выборе учитывайте стоимость отопления. В некоторых случаях экономически целесообразно подключить электрический котел к существующей системе отопления с твердотопливным или жидким теплогенератором в качестве вторичного источника тепла.
- Система управления — возможность дистанционного управления, подключения к комнатным и погодозависимым датчикам температуры, повышают комфорт работы и обеспечивают автономность системы отопления.
Перед покупкой понравившегося электрокотла неплохо было бы ознакомиться с полным описанием, особенностями эксплуатации, допустимым типом теплоносителя, сроком службы, гарантией производителя и т. Д. Указанные в инструкции по эксплуатации рабочие параметры значительно облегчат выбор котел.
После подбора по рабочим параметрам котельное оборудование подбирается по марке производителя. Следующие электрокотлы отличаются постоянным потребительским спросом и хорошими тепловыми характеристиками:
- VIN — модель — аббревиатура от Vortex Induction Heater. Производство компании «Альтернативная энергия», расположенной в городе Ижевск. Популярность котлов VIN постоянно растет, что позволило продукции выйти на зарубежные рынки отопительного оборудования.
- SAV — котлы производства ЗАО НПК «ИНЕРА». Производственные мощности предприятия начали работать в 2007 году. Компания способствует внедрению новых энергосберегающих технологий и созданию конкурентоспособной продукции. Электрокотлы САВ применяются для отопления жилых и промышленных комплексов.
- TECO-HOUSE — украинский производитель. Сфера деятельности концерна охватывает многие сферы производства, в том числе производство отопительного оборудования. Индукционные котлы
TECO-HOUSE отличаются уникальной системой управления, высоким тепловым КПД и безопасностью.Продукция производится в соответствии со стандартами, действующими в странах ЕС и Российской Федерации. - Эдисон — электрокотел производства Сибтехномаш. Компания специализируется на производстве комплексных решений для отопления жилых и промышленных зданий. На базе предприятия разрабатываются и производятся модульные электрические котельные, оснащенные водонагревателями Эдисона.
- Miraton — российский бренд, относительный новичок в производстве отопительного оборудования.На базе предприятия производят теплогенераторы для бытового использования. Преимущество продукции Miraton — уникальный дизайн корпуса, позволяющий устанавливать внутри жилого помещения.
Особенности эксплуатации индукционных электрокотлов
Цены на индукционные электрокотлы превышают стоимость нагревательных элементов на 30-40%. Чтобы не совершить необдуманных материальных затрат на приобретение котла, следует предварительно изучить особенности работы и эксплуатации выбранной модели. Реальные отзывы об электрических котлах индукционного нагрева могут оказать в этом большую помощь.
Особенности эксплуатации:
- Универсальность — котел работает с любым типом теплоносителя, без снижения теплового КПД и КПД.
- Подходит исключительно для систем с принудительной циркуляцией теплоносителя. Нагревательная жидкость является естественным охлаждающим элементом нагретого сердечника. Если циркуляция остановится, теплообменник перегреется.
- Области применения — производители в основном производят промышленные индукционные электрические котлы. Реже выпускаются бытовые модели. Тепловой КПД индукционного устройства увеличивается с увеличением количества нагретого теплоносителя.
- Срок службы — индукционные котлы дороги.Расход электроэнергии на 10-15% ниже, чем у ТЭНов. Экономия достигается также за счет длительного срока службы теплогенераторов, достигающего 40 лет.
Устройство данной группы оборудования простое и мало чем отличается от аналогов с ТЭНами. Основное отличие заключается в форме нагревательных элементов.В таких котлах вместо обычной спирали в «колбе» устанавливается блок электродов, помещенный в теплоизолированный кожух (бак водогрейного котла).
Принцип действия основан на преобразовании кинетической энергии ионов соли, растворенных в жидкости, в тепловую энергию; чем быстрее они движутся, тем выше степень его нагрева. Это зависит не только от постоянной смены полюсов (~ U 50 Гц), но и от регулирования процесса напряжением, подаваемым на электроды котла; изменяя его значение, пользователь выбирает приемлемую температуру теплоносителя на выходе из отопительной установки.Принципиальное отличие от работы бойлера ТЭНа в том, что вода является частью электрического контура; через него течет ток.
Что это значит? Эл / сопротивление жидкости напрямую связано с температурой. Повышая его, можно добиться более рационального расхода электроэнергии / энергии (75 0С — оптимальный режим). А специфика процесса, происходящего в баке котла, исключает потери тепла.
Плюсы моделей электродов
- Большой ассортимент.Подбор по способу подключения (1 или 3 фазы) и мощности (в пределах 2-50 кВт).
- Проект на установку электродного котла, в отличие от газового оборудования, не требуется.
- Высокий КПД — до 98%.
- Компактность.
- Инертность к промышленным / перепадам напряжения. Его нестабильность не отражается на работе установки.
- Инерция электродного котла равна нулю. Вся тепловая энергия уходит на повышение температуры воды, а не на предварительный нагрев нагревательного элемента.
- Универсальность эксплуатации. В отопительных контурах с электродными котлами может использоваться вода или «незамерзающая».
- Надежность. Все устройство представляет собой бак + металлические штифты; ломать нечего.
- Простота установки. Электрод, как и любой другой электрик / бойлер, не нужен; ограничений по месту установки практически нет.
- Возможность автоматизации. Хотя дорогие модели изначально оснащены всем необходимым.
- Электродные котлы могут работать в каскадных схемах. А это увеличение мощности + резервирование.
- Нет необходимости вызывать специалиста для обслуживания, замены электродов.
- Доступные цены на оборудование.
Минусы
- Требования к режиму. Когда температура охлаждающей жидкости превышает значение 75 ° C, увеличивается потребление энергии. Для систем отопления с большой протяженностью сложно выбрать котел подходящей мощности.Причины: лимит подачи эн / ресурса для частного сектора, повышенная нагрузка на линию.
- Чувствительность к качеству жидкости. Как и в нагревательном элементе, на электродах постепенно откладываются солевые образования; требуется регулярная уборка.
- Постоянно убывающая мощность. Связано с естественным «истончением» электродов. Их нужно регулярно менять, как нагревательные элементы в традиционных моделях.
- Надежное заземление. Организовать в квартире сложно, но это обязательное условие для установки техники.Ток в баке проходит через теплоноситель, и, управляя котлом с незаземленными электродами, пользователь рискует почувствовать электрошок даже при легком прикосновении к радиатору отопления.
- Одно из условий экономичной работы — качественная автоматизация. И это дорого.
В качестве недостатка в ряде источников указано, что электродные котлы подключаются только к сети переменного напряжения; при U = охлаждающая жидкость ионизирована. У каждого хорошего хозяина есть запасной агрегат (дизельный или бензиновый), а значит, этот минус не имеет значения.
Примечание. Для повышения КПД электродного котла необходимо правильно подготовить теплоноситель, добившись оптимального сопротивления току. Они используют вещества, которые есть в каждом доме (например, пищевую соду) и дистиллированную воду. Но не все препараты для этого подходят; некоторые вызывают коррозию металла. Также необходимо правильно определить концентрацию «раствора», иначе мощность отопительной установки резко снизится. Лучше не практиковать, не посоветовавшись с профессионалом!
В связи с постоянным ростом цен на энергоносители владельцы загородных домов и городских квартир переходят на альтернативные, более выгодные виды отопления, в основном выбирая его автономные варианты.Некоторые предпочитают устанавливать, чтобы не переплачивать за центральное отопление, которое в некоторых регионах оплачивается не только зимой, но и летом. Другие домовладельцы заинтересованы в обогреве своих домов электрическими приборами.
Электроэнергия удобнее в том смысле, что установка такого водонагревателя не требует согласования с разрешительными организациями, составления и утверждения проекта. Но многих отпугивают высокие тарифы. А это значит, что нужно остановить свой выбор на электрокотлах, которые отличаются повышенной эффективностью и экономичностью работы.К ним, конечно же, относятся узлы индукционного принципа действия. Они по праву создали довольно высокую конкуренцию газовым отопительным приборам.
А вот индукционный котел сам по себе очень дорогое «удовольствие». Поэтому многих домашних мастеров интересует вопрос — можно ли сделать индукционный котел своими руками. Оказывается, да, это выполнимая задача, но она требует определенных навыков и знаний, особенно в области электротехники.
Оговоримся сразу о следующем. Автор этих условий не является сторонником «самоделок» в области электрооборудования, работающего с опасными для жизни напряжениями. Поэтому данную публикацию следует рассматривать как обзор возможных вариантов, а не как пошаговое руководство к действию. Вам следует очень трезво взвесить свои силы, знания и возможности, прежде чем браться за такую задачу.
Что такое индукционный котел?Системы индукционного нагрева начали применять в 80-х годах прошлого века на промышленных предприятиях.Бытовая техника появилась только в середине девяностых годов. За последние десятилетия они были доработаны, и в их конструкцию были внесены некоторые обновления, однако принцип их действия остался неизменным.
Название этих отопительных систем и устройств уже само по себе говорит о том, что в основе их функционирования лежит электромагнитная индукция. Суть принципа работы заключается в том, что если пропускать переменный ток по проводу достаточно большого диаметра в сечении, намотанному в виде катушки, то вокруг этой первичной обмотки создается мощное электромагнитное поле.Если в этом поле есть проводник, то в нем будет индуцироваться (индуцироваться) напряжение. Ну а если силовые линии поля пересекают сердечник из сплава с расположенными в нем магнитными свойствами, то получается своеобразная короткозамкнутая цепь. А из-за появления на нем блуждающих токов Фуко происходит очень быстрый и сильный нагрев этого материала.
Этот принцип широко используется, например, в сталелитейной промышленности. Также они нашли применение для быстрого и высокотемпературного нагрева воды.Понятно, что в этом случае стержнем будет труба или другой канал, по которому циркулирует теплоноситель.
И наиболее понятный пример индукционного нагревателя — это проволока, намотанная на трубу из диэлектрика, которая будет изолировать магнитопровод, помещенный во внутреннее пространство.
Катушка с проволокой подключается к источнику питания и создает электромагнитное поле. В результате действия переменного электромагнитного поля стержень с металлическим сердечником будет нагреваться, передавая тепло теплоносителю, который затем поступает в трубы и радиаторы отопительного контура.В качестве теплоносителя в автономных системах отопления можно использовать масло, воду или этиленгликоль.
Это, конечно, очень упрощенное объяснение. В промышленных индукционных котлах теплообменный ферромагнитный сердечник может представлять собой целый лабиринт труб или каналов, и часто, например, в вихревых нагревателях, корпус устройства также участвует в этом процессе.
В отопительных системах малой длины теплоноситель, нагреваясь, будет подниматься вверх, и создаваемого естественного давления обычно достаточно для его естественной циркуляции.Если теплотрасса достаточно длинная и разветвленная, привязана к коллекторам с дальнейшим распределением потоков теплоносителя по отдельным контурам, то в системе устанавливают один или несколько циркуляционных, так как без них невозможно будет добиться требуемого движения теплоносителя. .
Действительно ли индукционный метод нагрева теплоносителя эффективен и надежен?Перед покупкой или началом изготовления индукционного котла стоит понять, насколько эффективен этот способ нагрева.В специализированных торговых центрах от продавцов-консультантов можно услышать только положительные характеристики систем, работающих по этому принципу. Однако не все, что они скажут, на 100% правда. И у этих отопительных агрегатов есть свои, так называемые, «подводные скалы».
Продавцы оперируют целым списком тезисов, пытаясь увеличить продажи котлов, работающих по индукционному принципу:
- Например, широко распространено мнение, что принцип работы этих устройств является инновационной разработкой.
На самом деле это неправда, поскольку электромагнитная индукция была открыта еще в 1831 году английским физиком-экспериментатором Майклом Фарадеем … Во второй половине ХХ века индукционные системы успешно применялись в металлургической промышленности.
Из этого можно сделать вывод, что данные устройства вряд ли можно отнести к категории инновационных технологий. Однако в этом есть свой «плюс», поскольку такая система уже проверена временем и доказала свою эффективность.
- Следующее важное качество, на которое обращают внимание продавцы, — это экономичность использования индукционного котла. Обычно утверждается, что этот тип агрегатов потребляет на 25 ÷ 30% меньше энергии, чем другие электронагреватели. Вы согласны с этим?
Цены на котлы индукционного нагрева
Котел индукционный
Наверное, нет. Любой человек потребляет электроэнергию в соответствии с ее мощностью, указанной производителем в техническом паспорте. То есть для выработки одного киловатта тепла в самом идеальном случае (при 100% КПД) устройству необходимо потреблять киловатт электроэнергии.Причем даже при названных параметрах КПД агрегата может быть меньше, так как многое также зависит от конкретных условий работы котла.
Время нагрева теплоносителя до нужной температуры зависит от мощности и КПД ТЭНа. Надо сказать, что часть затраченной энергии так или иначе тратится зря, поскольку материалы, из которых изготовлены детали устройства, не имеют нулевого сопротивления. Однако тепловые потери от работы индукционного котла не уходят «в дымоход», а остаются в помещении, где установлен прибор, что зачастую является их очевидным преимуществом.
Итак, напрашивается вывод, что серьезно сэкономить на электроэнергии при использовании индукционного котла вряд ли удастся. Но их КПД и скорость нагрева действительно высоки.
- Несмотря на примерный срок службы, указанный в техпаспорте, установленный производителем (не путать с гарантией!), Продавцы уверяют, что котел индукционного нагрева прослужит не менее 25 лет. Стоит согласиться, что эта информация достоверна, если электронный блок управления выполнен качественно.Блок включает в себя полупроводниковые элементы в своем корпусе, которые еще могут выйти из строя. Как правило, на комплектующие электронного блока производители дают десятилетнюю гарантию. Однако нередко они отлично работают 25-30, а то и более лет.
Но в самом котле по большому счету ломать просто нечего. Итак, первичная обмотка, обычно сделанная из меди, имеет большой запас прочности и прослужит долго, если ее правильно охладить (а это обеспечивается циркуляцией теплоносителя).
Сердечник-стержень или материал внутренних каналов, конечно, со временем начнут портиться, так как на него постоянно будет отрицательно влиять агрессивная среда теплоносителя, а также чередование охлаждения-нагрева. Однако, чтобы он пришел в полную негодность, должно пройти не один десяток лет.
Учитывая конструкцию котла, работающего по индукционной схеме, можно сделать вывод, что он намного надежнее и долговечнее нагревательных приборов, в которых в качестве нагревательных элементов используются нагревательные элементы.
Цены на отопительный котел
котел
- Еще одним плюсом индукционного нагревателя является бесшумность работы, что якобы выгодно отличает его от других нагревательных устройств. Возникает вопрос, так ли это?
А здесь с точностью до наоборот. Да, электрические нагревательные элементы работают бесшумно, поскольку во время их работы не возникают акустические колебания и не используются механические компоненты. Однако именно во время работы индукционного устройства отчетливо ощущаются низкочастотные колебания, которые могут раздражать людей с повышенным слухом.Это негативное явление минимизировано в котлах вихревого типа, в которых напряжение питания первичной обмотки предварительно преобразуется в высокочастотное.
Кроме того, если в системе установлен циркуляционный насос низкого качества, он также может стать источником легкого раздражающего шума. Но это уже касается всех систем отопления вне зависимости от типа котла. Но современный ассортимент насосов позволяет приобрести совершенно бесшумную модель.
- Компактность котла покупатель может оценить визуально.Можно сказать, что данный агрегат состоит из отрезка трубы определенной длины, который не занимает много места, в отличие от других отопительных приборов. Правда, масса индукционного котла обычно очень внушительная, то есть потребуются надежные кронштейны.
Однако не забывайте, что потребуется место для сопутствующих элементов системы, а также для разводки цепей и установки коллекторов, если этого требует схема. Если необходимо отапливать довольно большую площадь дома, то часто устанавливают несколько индукционных приборов, а для всей системы требуется много места.
- Утверждение, что котлы этого типа полностью безопасны, к тому же это качество котлов более выражено, чем у их аналогов ТЭНов, неверно. Эксплуатационная безопасность этих двух типов нагревательных устройств примерно одинакова и зависит от правильного подключения и эффективности встроенных в них систем защиты от экстремальных ситуаций.
Например, если в индукционном устройстве происходит утечка теплоносителя, а электромагнитное поле вовремя не выключается, а нагрев внутреннего сердечника продолжается, то корпус и крепеж могут расплавиться буквально за считанные минуты.Поэтому при покупке устройства или его самостоятельном проектировании нужно обратить внимание на автоматическое отключение агрегата в случае возникновения аварийной ситуации.
Как видно из информации, представленной выше, индукционные котлы, как и другие отопительные агрегаты, имеют свои недостатки, и они не являются уникальными устройствами, позволяющими платить за отопление сущие копейки. Однако их эффективность не вызывает сомнений. И еще — благодаря компактным размерам котла его вполне можно разместить в квартире, например, в нише, так что он будет практически незаметен.
Как самому сделать индукционный котел?Существует множество конструкций индукционных котлов. Некоторые из них сложно выполнить самостоятельно, другие проще. Далее мы рассмотрим относительно доступные варианты, которые можно изготовить в домашних условиях. Однако для воплощения этих проектов в жизнь потребуются определенные материалы и инструменты.
Первый вариант — с использованием индукционной варочной панелиЭтот вариант нагревателя можно назвать экспериментальным.Подходит для отопления небольшого помещения площадью 20 ÷ 25 м². Лучше всего в отопительный контур, обогреваемый таким устройством, установить либо радиаторы, которые быстро прогреваются и отдают тепло в комнату. К тому же объем таких радиаторов небольшой, поэтому потребуется небольшое количество теплоносителя, который в индукционном мини-котле будет быстро нагреваться.
Источником переменного электромагнитного поля в этом проекте является индукционная плита, которую, возможно, заменили на более современную модель, и которая до сих пор лежит без дела в кладовой.
Для изготовления данной модели индукционного нагревателя потребуются следующие материалы:
- Труба стальная профильная 50х25 мм, десять секций длиной 500 мм и две длиной 300 мм — для изготовления теплообменника котла.
- Труба стальная профильная 50х30 мм, две штуки длиной 500 мм и одна 700 мм — для изготовления кронштейна.
- Труба стальная диаметром 20 ÷ 25 мм — два отрезка по 120 ÷ 150 мм.
- Лист стальной толщиной 3 ÷ 4 мм для изготовления расширительного бачка размерами 270 × 270 × 100 мм.
- … Их количество будет зависеть от конкретной схемы, которая делается для определенного расположения котла и его трубопроводов. Для соединения труб вам потребуются сопутствующие элементы — муфты, уголки, резьбовые соединения и т. Д. — здесь вы можете показать собственное видение трубопроводов и трубопроводов.
- Краны шаровые, перекрывающие движение теплоносителя при необходимости проведения профилактических или ремонтных работ на отопительном оборудовании.
В дополнение к этим материалам необходимо подготовить некоторые другие устройства и аксессуары, необходимые для установки и установки в трубопроводе котла.
Цены на полипропиленовые трубы
трубы полипропиленовые
- Циркуляционный насос.
- Плита электрическая индукционная двухконфорочная — по-другому ее часто называют панелью.
Для выполнения работ вам потребуются некоторые инструменты и приспособления, а также, конечно же, умение с ними работать:
- Устройство для пайки полипропиленовых труб.
- Газовый ключ.
- Электродрель.
- «Болгарка» (болгарка).
Циркуляционный насос цены
циркуляционный насос
Работы по изготовлению такого индукционного котла отопления выполняются в следующем порядке:
Иллюстрация | |
---|---|
На первом этапе с помощью «болгарки» разрезается стальная профильная труба на отрезки необходимой длины. Из них будет изготовлен корпус теплообменника, по которому будет циркулировать теплоноситель. Сегменты сложены бок о бок на торцевой стороне, получается этакая батарейка.Они должны быть зафиксированы в положении прижатыми друг к другу. Затем трубы свариваются точечной сваркой. Скрепляются сначала по краям, а затем по всей линии стыков через каждые 100 мм. Для максимально быстрого охлаждения и упрочнения мест сварки, а также для очистки от ожога сварного шва получившуюся конструкцию можно пролить струей холодной воды. | |
Следующим этапом является обрезка краев получившейся «батарейки» — для этого они подрезаются болгаркой. Гладкие края необходимы, так как они будут закрыты металлическим U-образным профилем (швеллером), который должен идеально совмещаться с кромками сваренных между собой квадратных труб. | |
П-образный профиль можно купить готовым или изготовить самостоятельно, вырезав из профильной трубы одну широкую полосу. Вам нужно приготовить две такие детали. Кроме того, отрезанные полосы затем будут использоваться для закрытия торцевых кромок U-образных деталей, а также для изготовления скоб. | |
Теперь полученный швеллерный профиль нужно очень аккуратно приварить сплошным швом к краям торцевых сторон «батареи». Пространство, которое будет образовано этой деталью, позволит циркулировать теплоносителю по трубам — получается два оригинальных коллектора. Здесь следует отметить, что теплообменник-батарею вполне можно сделать в виде змеевика — это упростит циркуляцию теплоносителя, он быстрее прогреется, что повысит теплоотдачу. | |
Далее из одной из полос, оставшихся после изготовления П-образных профилей, вырезаются четыре вставные вставки, соответствующие по размеру отверстиям, образованным П-образными профилями, приваренными к концам П-образных профилей. батарея. Затем их приваривают к предназначенному для них месту сплошным швом, так как конструкция должна получиться герметичной. | |
Теперь на торцевых сторонах аккумулятора нужно просверлить два отверстия, в которые привариваются участки трубы с резьбой на внешней стороне. Один патрубок должен располагаться в нижней части одной стороны батареи — он предназначен для ввода охлажденной воды в котел отопления (так называемая «обратка»). Вторая труба приваривается к отверстию, расположенному в верхней части противоположной стороны конструкции. Через него нагретая вода будет поступать в контур отопления (подача). Кроме них, по центру сторон, также сваркой, закрепляют участки профильной трубы длиной 100 мм. | |
Сварные места и швы на готовом теплообменнике сглаживаются шлифовальной машиной, что придает конструкции аккуратный вид и гладкость. С тыльной стороной теплообменника следует обращаться особенно осторожно, так как поверхность нагрева индукционной плиты должна быть прижата к ней. | |
Далее готовую сборку необходимо загрунтовать, а затем покрыть термостойкой краской, предназначенной для металлических элементов системы отопления. | |
Следующим шагом будет изготовление расширительного бачка из металлических панелей. Его части свариваются сплошным швом, так как он должен быть герметичным. В нижней части этой части системы прорезан патрубок с наружной резьбой для подключения к отопительному контуру. Сразу скажу, что расширительный бачок можно купить готовым. Его мощность подбирается в зависимости от того, сколько теплоносителя будет в отопительном контуре — исходить можно от значения 10% объема. | |
Далее необходимо подготовить каркас кронштейна для установки индукционной панели и крепления теплообменника. На этом рисунке вы можете видеть, что кронштейн состоит из двух вертикально расположенных профильных трубок и нижней полки.Последний также можно сделать из профильной трубы, у которой отрезается одна узкая и одна широкая сторона. В средней части вертикальных профилей привариваются участки профильной трубы. Их расположение необходимо рассчитать так, чтобы они могли состыковаться с закрепленными на концах теплообменника участками труб. Затем все детали скрепляются между собой сваркой, а нижняя горизонтальная часть конструкции должна образовывать полку, на которую будет устанавливаться индукционная панель. После этого теплообменник фиксируется на кронштейне с помощью приваренных к его концам отрезков трубы.Однако между кронштейном и теплообменником должен быть зазор, в котором может быть установлена индукционная плита, чтобы она плотно прижималась к теплообменнику своими нагревательными элементами. | |
Индукционная плита, предназначенная для приготовления пищи, работает по тому же принципу, что и бойлер, поскольку внутри нее находятся змеевики, которые создают мощное переменное электромагнитное поле. Это поле станет «инициатором» нагрева стальных профильных трубок батареи-теплообменника. Его простота использования заключается в том, что все электронные и электрические модули расположены внутри конструкции, а внешняя крышка панели делает устройство безопасным. При установке панели в кронштейн за теплообменником она прижимается к его поверхности. | |
Теперь остается только подвести к котлу трубы, которые подключат его к отопительному контуру. Для этого можно использовать полипропиленовые или металлопластиковые трубы, главное, чтобы они были рассчитаны на горячую воду, имеющую температуру не менее 95 градусов. Как уже говорилось выше, выход нагретого теплоносителя из установки подсоединяется к патрубку, подающему его к радиаторам, а также к расширительному бачку, который закреплен на стене под потолком. | |
Вся система не будет эффективно работать без циркуляционного водяного насоса, который можно установить в любом удобном месте в отопительном контуре, а в идеале — на «обратной» трубе перед входом в котел — там и будет. меньше подвергаться воздействию высоких температур. Желательно, чтобы он располагался рядом с розеткой. | |
Осталось залить систему водой (теплоносителем), проверить герметичность всех соединительных узлов. Если все в порядке, котел можно запускать. На рисунке показан тестовый запуск с использованием носителя. В реальных условиях эксплуатации, конечно, необходимо подвести к котлу отдельную линию питания с соответствующим сечением проводов и заземляющим контуром. |
Используя индукционную панель, можно сделать другой вариант котла, который будет более производительным, чем описанный выше, хотя и менее компактным.
Особенностью данного варианта является горизонтальное расположение индукционной варочной панели с установкой теплообменников непосредственно на расположенных в ней нагревательных площадках. Здесь конструкция, по сути, работает так же, как обычная конфорка, на которую ставят кастрюлю с водой и нагревают до высоких температур. Отличие заключается в том, что емкость («кастрюля») изготовлена из ферромагнитного сплава, то есть все ее стенки активно нагреваются. Эти емкости делают герметичными, соединенными между собой, и нагретая вода не испаряется, а уходит в контур отопления, подключенный к такому котлу.
Второй вариант — с самодельной индукционной катушкой и сварочным инверторомВторой вариант индукционного нагревателя котла выполнен на базе высокочастотного сварочного инвертора. Желательно, чтобы аппарат был оборудован плавной регулировкой сварочного тока. Мощность инвертора должна быть прямо пропорциональна мощности, которую должен иметь отопительный котел. Наиболее подходящий вариант для самодельной конструкции — инверторный индикатор на 15 ампер, но при необходимости его можно сделать и посильнее.
Следует правильно понимать, что подключение водонагревателя ни в коем случае не к клеммам сварочных проводов — ничего кроме короткого замыкания в этом случае не сработает. Инвертор придется немного доработать — первичная обмотка созданного нагревателя должна быть подключена после высокочастотного преобразователя, а не индукционной катушки самого инвертора. Если самостоятельно с этим справиться сложно, то проконсультируйтесь со специалистом в этой области.
Этот принцип нагрева используется для нагрева теплоносителя, который проходит по той же трубе, помещенной в электромагнитное поле.Представленный ниже вариант можно назвать очень спорным, но мастер, испытавший его на практике, убеждает в его эффективности и действенности.
Как будет видно, производственные затраты минимальны, поэтому при желании можно провести эксперимент. Даже если мощности недостаточно для полноценного нагрева, это может быть приемлемым решением для нагрева воды для бытовых нужд.
Иллюстрация | Краткое описание выполняемой операции |
---|---|
Итак, помимо инверторного сварочного аппарата, для создания нагревателя потребуется еще ряд деталей. Отрезок толстостенной полипропиленовой трубы (PN25) длиной 400 ÷ 500 мм используется в качестве корпуса, который будет частью контура отопления, а также основой для формирования индукционной катушки и теплообменника. теплообменник, предназначенный для транспортировки горячей воды. Желательно, чтобы внутренний диаметр трубы был не менее 50 мм, то есть использовалась труба с внешним диаметром 75 мм. Можно взять меньший, скажем, с внешним 50 мм, внутренним — 33, но производительность ТЭНа, конечно, снизится. Требуется стальная проволока или металлический пруток диаметром 6 ÷ 7 мм — из нее вырезают отрезки длиной 40 ÷ 50 мм. Эти элементы возьмут на себя роль ферримагнитного сердечника-теплообменника. Возможны и другие варианты теплообменников — об этом пойдет речь ниже. | |
Вместо отрезанных кусков стержня, вставленного в полость трубы, одного толстого металлического стержня или стальной трубы меньшего диаметра, стального винта или других изделий, обладающих магнитными свойствами и удобных для размещения в Можно использовать трубу ПВХ. Итак, практикуют заполнение трубы стальными шариками, крупной стружкой, ненужными гайками и т. Д. Если для заполнения трубы используются мелкие металлические элементы, от которых будет нагреваться теплоноситель, то один край трубы необходимо закрыть металлическая сетка. Затем насыпьте в него стальные элементы-заполнители, а затем закройте сеткой второй его край. | |
Можно использовать металлический шнек с частыми оборотами или несколько металлических трубок диаметром 4 ÷ 5 мм, которые будут плотно установлены в корпусе полипропиленовой трубки.Они обеспечат большую площадь прямого теплообмена с циркулирующей водой. Некоторые мастера для заполнения «бойлера» используют стальную проволоку или даже обычные кухонные губки из нержавеющей стали, плотно вбивая их в полипропиленовую трубу. | |
Приобретая для этих целей кухонные мочалки, необходимо проверить, обладают ли они магнитными свойствами. Для этого, собираясь в магазин за покупками, вы можете взять с собой обычный магнит и прикрепить его к посудомоечной машине.Если такая губка магнитная, то она подходит для заполнения полости индукционного теплообменника. Поскольку стружка тонкая, она очень быстро нагревается, отдавая тепловую энергию охлаждающей жидкости, которая будет проходить через нее. Вариант плотного заполнения трубы металлической стружкой, пожалуй, можно назвать самым простым, доступным и эффективным вариантом. | |
При заполнении корпуса индукционного теплообменника металлическими изделиями по его краям приваривают переходные муфты, доводя его большой диаметр до диаметра труб контура отопления. Затем при необходимости установки устройства в определенном месте через участок трубы к муфтам привариваются отводы, направляющие поток теплоносителя в нужном направлении. Муфты неплохо было бы приварить гайками американские — , чтобы нагреватель стал съемным, например, для проведения каких-либо ремонтно-восстановительных или ремонтных работ. Конкретная электрическая схема этих колен или, при необходимости, прямых участков труб составляется заранее, исходя из конкретных условий установки нагревателя и электромонтажа контура. | |
Далее нужно наклеить на трубу текстолитовые палочки или стержни, которые будут служить основой для намотки индукционной катушки. Текстолит выбран потому, что он обладает прекрасными диэлектрическими качествами и не боится высоких температур. | |
По краям корпуса теплообменника необходимо выполнить компенсаторы концов провода из той же платы высотой 12 ÷ 15 мм. Они необходимы для расположения клеммных контактов, через которые котел будет подключаться к инверторному устройству. | |
Катушка намотана из изолированного провода сечением 1,5 мм, который используется для намотки в трансформаторах. Витки уложены поверх текстолитовых стержней с шагом 3 мм. Концы кабеля закреплены на текстолитовых стойках-скобах. Обмотка должна состоять из целого отрезка хорошо изолированного кабеля, так как именно по нему будет проходить электрический ток, создающий электромагнитное поле, необходимое для прогрева сердечника теплообменника. | |
Для создания обмотки потребуется 10 ÷ 10,5 м изолированного кабеля, из которого должно получиться 90 витков. № Его длина и размер в поперечном сечении были определены после расчета параметров катушки, расположенной на «родном» индукторе сварочного аппарата. Для подключения катушки к сварочному аппарату на концах намотанной проволоки закрепляются клеммы. Соединение должно быть хорошо изолировано. |
Из соображений безопасности вся эта конструкция может быть помещена в кожух, который будет служить внешней изоляцией для устройства.Он должен быть изготовлен из диэлектрического материала, который может представлять собой трубу из полипропилена, ПВХ или полиэтилена большого диаметра. В защитном кожухе предусмотрены отверстия для вывода концов силового кабеля, для вывода патрубков для врезки в контур отопления или горячего водоснабжения. Например, можно заглушить концы заглушками, поместив их на термостойкий клей и проделав в них или в боковых частях кожуха отверстия для насадок. Здесь в принципе есть широкое поле для фантазии мастера.
Испытание этого устройства можно проводить только после его установки в систему отопления и заливки теплоносителя. Иначе при нагревании полипропиленовая трубка корпуса может быстро расплавиться.
На этом рисунке показан пример схемы автономного отопительного контура с установленным в нем индукционным котлом. Система состоит из следующих элементов и агрегатов:
1 — Подключение к электрической сети через преобразователь энергии. В рассмотренной выше конструкции в качестве него используется высокочастотный преобразователь сварочного инвертора.
2 — Сам индукционный водонагреватель.
3 — Элементы «группы безопасности», которые могут включать манометр, термометр, предохранительный клапан и автоматический воздухоотводчик.
4 — Шаровые краны, перекрывающие подачу воды в определенный участок контура, а также для подпитки или слива воды из отопительного контура.
5 — Циркуляционный насос, необходимый для создания необходимого потока охлаждающей жидкости.
6 — механический (сетчатый) для очистки охлаждающей жидкости. Фильтрация теплоносителя позволяет значительно увеличить срок службы котельного оборудования.
7 — Мембранный расширительный бак, необходимый для компенсации теплового расширения воды или другого теплоносителя.
8 — Радиатор отопления. В системе с питанием от индукционного котла наиболее эффективно будет работать биметаллический или алюминиевый радиатор. Для них характерны небольшие объемы и очень высокая теплоотдача.
9 — Линия для наполнения системы водой или слива ее для проведения работ по техническому обслуживанию или ремонту.
В заключение публикации необходимо еще раз подчеркнуть: если нет опыта работы с электротехнической продукцией, забыты знания основ физики, нет уверенности в своих навыках в слесарно-сантехнических работах, тогда не стоит браться за такое дело.Лучше всего приобрести индукционный котел в готовом виде или, в случае крайней необходимости, заказать устройство у опытного мастера, который не только изготовит его, но и проверит его работоспособность и безопасность в эксплуатации.
Видео: Мастер делится секретами изготовления индукционного котла своими рукамиЭлектрокотлы с ТЭНами — самые популярные устройства в своем классе. За последние несколько лет, говоря языком маркетологов, их коллеги, работающие по принципу индукции, все больше «раскручивались».Прочтите наш обзор котла индукционного нагрева, отзывы пользователей и сделайте правильный выбор.
Вопрос выбора котла для отопления дома часто решается наличием источника тепла. Электроэнергия, конечно, не самое дешевое топливо, но довольно распространенное. Промышленность предлагает 3 типа:
1. Нагревательные элементы — трубчатый элемент нагревает охлаждающую жидкость в баке. Главный плюс: производительность до 99%. К недостаткам можно отнести небольшой срок службы основной детали и быстрое появление накипи, из-за чего снижается КПД.
2. Электрод — как следует из названия, электроды действуют как нагреватели. В результате реакции с растворенными в воде солями магния-кальция образуется ток, который нагревает жидкость. КПД — до 98%, небольшие габариты, но теплоноситель необходимо разбавлять электролитом.
3. Индукционный (вихревой) — теплогенератор, работающий по принципу индукции. Рассмотрим их подробнее.
Устройство индукционного электрокотла несложно.Это система стальных труб, заключенных в медную обмотку — понижающий индукционный трансформатор. В процессе образуется электромагнитное поле, которое нагревает сердечник с теплоносителем внутри. По заявлению компании, вода достигает температуры + 70 ° C за 7 минут.
Наружный кожух изготовлен из прочной стали с термостойким порошковым покрытием. В комплект также входят инвертор (преобразователь полупроводникового материала), термостат с внутренним датчиком и блок управления.Устанавливается только в закрытых системах вне зависимости от типа теплоносителя (вода, антифриз, антифриз, масло).
Технические характеристики индукционного котла для системы отопления (бытовая серия):
В Интернете часто можно встретить рекомендации народных «Кулибиных», как построить индукционный нагреватель своими руками из плитки. Такие конструкции не выдерживают критики, недолговечны, часто опасны для здоровья окружающих, а КПД едва достигает 50%.Промышленные модели сложнее, безопаснее в эксплуатации; В производстве используются совершенно разные материалы.
Достоинства и недостатки
По заверениям производителей, использование индукционных котлов для отопления дома — постоянное преимущество без каких-либо недостатков. Попробуем разобраться, где правда, а где маркетинговый ход.
1. Высокая эффективность. КПД до 99% характерен для всех типов электрокотлов.
2. Максимальная защита от известкового налета. Поскольку нет прямого контакта индукционной обмотки с теплоносителем (в отличие от нагревательного элемента), накипь может образовываться только внутри труб. Но для закрытых систем характерно стабильно низкое количество солей. То есть предпосылок для образования отложений нет.
3. Экономия ресурсов до 35%. Прежде чем купить котел индукционного типа и установить его, помните, что его основная задача — преобразовывать энергию в тепло.Для выработки 1 кВт по закону сохранения энергии также требуется затратить 1 кВт электроэнергии. Разница лишь в скорости нагрева — индукционный блок работает быстрее примерно на 20-30%.
4. Полное отсутствие разъемных соединений в конструкции, что исключает вероятность протечки. Не совсем так: котел состоит из 4-6 компонентов, соединенных в блок. В стоимость системы индукционного нагрева VIN входит сам котел в сборно-разборном кожухе, шкаф управления, группа безопасности (датчики и реле) и конденсаторы, клапаны сброса давления, набор контактов для подключения внешних устройств.
5. Высокая степень электробезопасности и пожарной безопасности. Это верно, но необходимо следить за тем, чтобы не было утечки, а количество теплоносителя оставалось постоянным. В противном случае устройство очень быстро нагреется и существует опасность взрыва.
6. Не имеет элементов, подверженных механическому износу, поэтому срок службы более 30 лет. Во-первых, сердечник прочный, но лаковая изоляция первичной (тороидальной) обмотки подвержена старению. Срок службы 7-10 лет.Результатом разрушения будет межвитковое замыкание с соответствующими последствиями. Во-вторых, индукционные котлы — продукт относительно новый, не прошедший проверку временем, утверждение о 30-летней эксплуатации вряд ли соответствует действительности.
7. Совместимость с другими системами. Можно подключить теплый пол, газовые или дровяные котлы.
8. Не требуют отдельного помещения и вентиляции.
9. Не требует профилактического обслуживания.Котел — в любом случае оборудование с множеством датчиков, реле, клемм, которые нужно периодически менять, подтягивать. Конечно, по сравнению с газовыми котлами это несущественно.
Таким образом, большинство положительных качеств соответствуют другим типам электрических агрегатов. Теперь проанализируем недостатки, выявленные за несколько лет эксплуатации.
1. Стоимость. Цена индукционного котла САВ 5 кВт — 40 000 руб. Тогда как ТЭН Protherm Skat 6 кВт — 23000.
2. Значительный вес при небольших габаритах. Поскольку даже самый маленький блок весит 20 кг и более, рекомендуется устанавливать их на пол или подвешивать на несущей стене с помощью прочных кронштейнов.
3. Электромагнитное поле создает сильные помехи в длинноволновом, средневолновом и УКВ диапазонах. Хотя производители заявляют, что они не влияют на организм человека, официальные представители санитарных и медицинских служб утверждают обратное. Недаром в СНиПах есть нормы и правила расположения устройств с высоким уровнем радиации.
4. Для работы в системе отопления в доме с 2-3 этажами необходим мощный циркуляционный насос.
Установка индукционного устройства
Система с индукционным котлом комплектуется циркуляционным насосом, расширительным баком, запорно-регулируемым оборудованием (шаровые краны и др.). В частных домах, как правило, используется типовая схема подключения.
Монтаж индукционных котлов осуществляется в соответствии с инструкцией или техническим паспортом.Устройство расположено строго вертикально, нижний входной патрубок подсоединяется к обратке, верхний — к подающему трубопроводу. Используются только металлические или металлопластиковые трубы.
Если вы решили установить индукционный электрокотел своими руками, не забудьте о заземлении. В непосредственной близости установлена группа безопасности, шкаф управления, на входе установлены фильтры, циркуляционный насос и датчик расхода.
Обзор индукционных котлов
На российском рынке индукционные электрические котлы представлены ЗАО НПК «ИНЕРА» (бренд SAV), ООО «Альтернативная энергия» (бренд VIN), НПК «Миратрон» (бренд Miratron).
Модель | мощность, кВт | Обогреваемая площадь помещения | Габаритные размеры, см | Масса, кг | Цена, руб |
SAV 5 | 5 | 50 | 64х45.5х18 | 43,5 | 40 000 |
SAV 15 | 15 | 150 | 100×15.9×15.9 | 92 | 62 000 |
VIN-5 | 5 | 50 | 67.5×13,3×13,3 | 27 | 30 000 |
VIN-15 | 15 | 150 | 67,5x50x29,5 | 75 | 50 000 |
Миратрон A006 | 6 | 70 | 40x160x30 | 50 | 45 000 |
Миратрон A015 | 15 | 170 | 40x160x30 | 80 | 65 000 |
H Звук не стоит на месте, и с появлением новых методов получения тепловой энергии инженеры работают над их использованием в повседневной жизни.Не обошли стороной и метод индукционного нагрева, открытый Майклом Фарадеем еще в 1831 году. На рынке появились индукционные котлы. С созданием энергосберегающих котлов индукционного нагрева у потребителей появилась возможность по-новому взглянуть на возможности отопительного оборудования как в функциональном, так и в эксплуатационном плане. Вот что такое индукционный котел и стоит ли его использовать для обогрева частного дома, мы и поговорим в этой статье.
Как работает индукционный котел?
Котел индукционного нагрева работает по принципу электромагнитной индукции.В этом случае роль генератора играет индукционная катушка, а интенсивность теплообмена увеличивается за счет переплетения труб и многослойной конструкции котла. Чтобы понять суть процесса, достаточно пропустить через катушку из толстой проволоки большой ток. Вокруг устройства обязательно должно возникать сильное электромагнитное поле. А если в него положить какой-нибудь ферромагнетик (металл, который притягивается), то он довольно быстро нагреется. Нагрев происходит за счет возникновения индукционных токов ( токов Фуко, ).
Простейшим примером индукционного источника тепла является катушка, намотанная на диэлектрическую трубку. Если внутрь трубы поместить стальной стержень и к катушке будет подключено электричество, катушка будет нагревать металлический стержень. Теперь осталось подключить прибор к магистрали, по которой циркулирует теплоноситель, и примитивный индукционный котел начнет вырабатывать тепло. Весь принцип работы можно описать несколькими предложениями. Электрическая энергия генерирует электромагнитное поле.
Металлический сердечник нагревается под действием электромагнитных волн.Избыточное тепло от стержня передается теплоносителю, которым может быть этиленгликоль, масло или вода. При интенсивном нагревании жидкости возникают конвекционные токи. Горячий теплоноситель стремится вверх, и его силы достаточно для работы небольшого контура. На длинных линиях необходимо устанавливать циркуляционный насос.
Конструкция индукционного котла
А теперь вернемся к индукционному котлу. Его видимая часть представляет собой металлический корпус, стенки которого изнутри покрыты теплоизоляционным и электроизоляционным составом.Внутри корпуса находится сердечник в виде двух вставленных друг в друга труб из ферромагнитной стали с очень толстыми стенками. Пространство между трубами заполнено водой, протекающей по трубе внизу котла. Внутренняя трубка снабжена тороидальной обмоткой, которая создает высокочастотное магнитное поле под действием электрического тока.
Вихревые токи, возникающие в результате увеличения сопротивления, способствуют нагреву поверхности тела трубы и омываемой ею воды.Таким образом, внешняя труба действует как нагревательный элемент, а вода — как теплоноситель.
Преимущества индукционных котлов
Современный рынок отопительного оборудования предлагает большое количество типов и типов устройств для обогрева помещения, поэтому не будет лишним подробно рассмотреть котел индукционного нагрева с точки зрения его потребительских свойств. Итак, какие аргументы можно привести в пользу покупки индукционных котлов. Сразу оговорюсь, что аргументы приводят производители котлов, дам несколько комментариев с точки зрения физических процессов и реалий эксплуатации:
Полное отсутствие накипи и других отложений.Из-за магнитного поля создается высокочастотная вибрация, перемещающая энергию индукции на внутреннюю поверхность стенок котла, где она взаимодействует с теплоносителем. Таким образом, уровень теплоотдачи остается стабильным вне зависимости от срока эксплуатации. Стоит помнить, что если использовать готовый антифриз на основе этиленгликоля, то он сделан на основе дистиллированной воды, поэтому накипь просто негде достать. Антифриз со временем разлагается, в результате чего осаждаются некоторые присадки, поэтому они могут сказаться на работе не только индукционного котла.
Стоит ли использовать индукционный котел
КПД индукционного котла стабильный на протяжении всего периода эксплуатации и составляет примерно 98-99%.
Экономическая эффективность индукционного котла
Котел индукционного нагрева относится к классу энергосберегающего оборудования. Эффективность устройства обеспечивается высоким уровнем коэффициента мощности, который характеризуется частотой используемого тока. В результате эксплуатационные расходы могут быть снижены на 30% (по заявлению производителей индукционных котлов).30% — вполне приличный показатель, поэтому для его достижения требуются определенные условия работы индукционного котла. Стоит помнить, что часть тепла все же используется на холостом ходу.
Нагревательные приборы индукционного типа не чувствительны к показателю напряжения и могут полноценно работать как в сетях постоянного, так и переменного тока.
Конструкция индукционного котла представляет собой полностью герметичный кожух, что исключает возможность протечки. Хотя утечки могут быть в стыках труб и другом оборудовании.
Обслуживание индукционного котла
В котельном устройстве не предусмотрены подвижные и нагревательные элементы, контактирующие с теплоносителем, благодаря чему отпадает необходимость проведения ремонтных и профилактических работ ни в межсезонье, ни в отопительный период, которые так дороги для владельцев других виды отопительных приборов. Стоит отметить, что другие конкуренты индукционного котла, особенно электрические, также не требуют ежегодных профилактических работ.
Индукционный котел пожарной безопасности
По степени пожарной и электробезопасности индукционное оборудование отнесено ко второму классу.Это очень высокий показатель, позволяющий установить оборудование в любом помещении. Здесь стоит отметить, что в случае утечки теплоносителя электромагнитное поле не исчезнет автоматически, сердечник продолжит нагреваться, а если подача электричества не будет прервана, катушка сгорит очень быстро, а корпус сам по себе может растаять. Поэтому при установке индукционного насоса необходимо предусмотреть автоматическое отключение котла в случае аварии.Так что безопасность котла на том же уровне, что и у ТЭНов.
Срок службы индукционного котла
Производители сами определяют эксплуатационные возможности индукционных котлов на срок от 25 лет и более. Здесь стоит помнить, что котел управляется электронным блоком управления и скорее он, а не сам котел будет определять период безаварийной работы индукционного котла.
В качестве теплоносителя для индукционных котлов может использоваться практически любая жидкость, то есть не только вода, но и масло, или антифриз, а значит, работа индукционного оборудования возможна при любом температурном режиме.При этом жидкость не требует предварительной подготовки, и ее достаточно заменять каждые десять лет.
Подключение индукционных котлов к другим системам отопления не ограничено.
Совершенно бесшумная работа.
Высокий уровень экологической безопасности.
Установка и эксплуатация индукционного котла проста, не требует специальных навыков или переоборудования существующей системы отопления и обеспечивает полностью автономное производство как тепла, так и горячей воды.
Недостатки индукционных котлов
Несмотря на всю уникальность и универсальность, было бы ошибкой считать, что котел индукционного нагрева является идеальным оборудованием. Как и другие отопительные приборы, у него тоже есть недостатки.
Одним из основных недостатков индукционных котлов является их солидный вес и значительные габариты. Действительно, масса различных моделей устройства колеблется от 20 до 80 кг. С другой стороны, после установки оборудования вряд ли кто-то из потребителей будет беспокоиться о его весе — для работы индукционных котлов их перемещение не требуется.
Кроме того, использование современных технологий позволило наладить производство моделей компактных размеров, предусматривающих возможность их установки на стене, и, таким образом, способствовало значительной экономии места для установки. Большой вес индукционного котла, если его выбрать в качестве отопительного прибора, подразумевает тщательную подготовку участка в доме, на котором он будет установлен.
Второй и довольно серьезный недостаток — это дороговизна индукционного котла.Это факт, что среди альтернативы современным электронагревательным приборам индукционное оборудование входит в число самых дорогих.
Однако есть и другая сторона медали. Если покупка индукционного котла чревата хоть и высокими, но единовременными финансовыми вложениями, то покупка некоторых других видов отопительных приборов, например, газовых, требует больших средств и усилий. Например, такие как получение соответствующего разрешения на их установку и прокладку коммуникаций, а также на установку и ежегодное обслуживание.
Кроме того, в список недостатков индукционных котлов входит их способность создавать волновые помехи. Хотя диапазон таких помех составляет всего несколько метров, этот фактор может иметь большое значение для поддержания хорошего здоровья людей, склонных к воздействию магнитных волн. В таких случаях проблема решается, если индукционное оборудование устанавливается в отдельном помещении.
И наконец, самый большой недостаток — это энергопотребление котла. Чтобы отапливать частный дом площадью 200 квадратных метров, вам понадобится индукционный котел мощностью не менее 12 кВт.У многих домовладельцев такой свободной мощности может не оказаться, так как на индивидуальное жилищное строительство выделяется всего 15 кВт. электричество.
Как выбрать котел индукционного нагрева
Индукционные котлы бывают двух типов: однофазные мощностью 2,5-7 кВт и трехфазные мощностью от 7 до 60 кВт. Требуемый показатель мощности определяется по принципу: на каждый квадратный метр отапливаемой площади необходимо учитывать 60 Вт мощности котла.Этот параметр необходимо учитывать при выборе индукционного оборудования.
Наряду с этим важно знать некоторые правила его установки. Котел индукционного нагрева предназначен только для закрытых систем отопления, оборудованных насосом принудительной циркуляции. Котел требует хорошего заземления для своей работы. Если котел будет крепиться к стене, то его положение должно быть строго вертикальным. Не рекомендую устанавливать индукционный котел своими руками.Лучше посоветоваться со специалистом.
В следующей статье я расскажу о.
6 лучших рециркуляционных насосов для горячей воды 2020
Горячая вода — это удовольствие зимой. Возможно, вы испытали, что когда вы открываете кран с горячей водой, для выхода горячей воды требуется некоторое время. Это особенно актуально для более холодной окружающей среды. Это происходит из-за того, что горячая вода в трубах остывает.Время, необходимое для того, чтобы горячая вода достигла вашего крана, зависит от ряда факторов, таких как размер вашего дома, мощность и мощность вашего водонагревателя, а также расстояние от точки использования до водонагревателя.
Проблемы, связанные с этим явлением
Сценарий, описанный выше, может быть очень проблематичным, поскольку он может привести к потере большого количества воды, увеличению счета за воду (электричество или пропан), дополнительной нагрузке на ваш обогреватель, и вам также придется ждать горячей воды.Представьте, что вы уже опаздываете в офис утром и ждете 2-5 минут горячей воды. Это может сильно раздражать и отнимать много времени.
Не волнуйтесь! Для этого есть решение: циркуляционный насос для горячей воды .
Как работает циркуляционный насос горячей воды?
Циркуляционный насос горячей воды работает, поддерживая доступ к горячей воде в ваших трубах. Он возвращает горячую воду обратно в ваш обогреватель, когда вы закрываете кран с горячей водой.Таким образом, водопроводные трубы горячей воды остаются заполненными горячей водой, и вам не нужно ждать, чтобы использовать горячую воду. Вы можете купить два типа рециркуляционных насосов для горячей воды.
- Полная система рециркуляционного насоса
- Система комфорта циркуляционного насоса
Система с полным рециркуляционным насосом
Обе системы работают по-разному, но имеют одно и то же назначение; держите горячую воду в кране, чтобы не тратить воду впустую и получать горячую воду сразу после открытия крана.Первый немного сложно установить, так как вам нужно вставить дополнительную трубу, чтобы она работала. Горячая вода отводится обратно из установленной дополнительной трубы, и в трубах не остается воды для охлаждения. Следовательно, вам не нужно сливать воду, чтобы получить горячую воду. Время, необходимое для того, чтобы подать горячую воду в кран, — это время, за которое горячая вода переходит от водонагревателя к крану. Вы получите горячую воду всего за 5-10 секунд.
Система комфорта рециркуляционного насоса
Второй тип рециркуляционного насоса использует существующую водопроводную систему, чтобы обеспечить вас мгновенной горячей водой без каких-либо ожиданий и потерь.Это экономичный вариант, так как он позволяет сэкономить на первоначальных затратах на установку дополнительной водопроводной трубы. Несмотря на все достоинства этой системы, у нее есть и недостатки. Когда вы используете одну и ту же трубу для горячей и холодной воды с рециркуляционным насосом, холодная вода также немного нагревается. Зимой это не будет проблемой, и вы можете избежать этого, отключив рециркуляционный насос летом.
Теперь, когда мы знаем, как работает рециркуляционный насос, пришло время рассмотреть некоторые из лучших рециркуляционных насосов, доступных на рынке, которые вы можете купить.Мы также обсудим руководство по покупке и ответы на часто задаваемые вопросы в конце этой темы, чтобы помочь вам принять оптимальное решение о покупке.
Лучшие системы рециркуляции горячей воды
1. Ваттная система рециркуляции горячей воды Premier со встроенным таймером
Если вы ищете качественную и высокоэффективную водосберегающую машину, этот насос Watts 500800 может стать вашим лучшим выбором. Это один из лучших продуктов, доступных на рынке, он также включает в себя таймер в комплекте.
Если говорить о ценах на этот насос для горячей воды, то он очень доступный и разумный по сравнению с качеством продукта и обеспечиваемой им эффективностью. Компания утверждает, что рециркуляционная система Watts 500800 экономит до 15 000 галлонов воды в год, что сэкономит вам огромную сумму денег.
В комплект входит помпа с таймером, 2 адаптера с резиновыми шайбами. Винты для настенного монтажа, сенсорные клапаны и один 12-дюймовый подводящий трубопровод.
Предположим, вам нужна теплая вода несколько раз в день через определенные промежутки времени или через определенные промежутки времени.В этом случае этот рециркуляционный насос идеально подходит для вас, потому что его таймер позволяет регулировать часы работы этого насоса, что позволяет максимально повысить его эффективность и получать теплую воду в желаемое время.
Этот продукт действительно является одним из лучших вариантов, доступных на рынке прямо сейчас. Тем более, что из-за его доступной цены каждый может купить его и сэкономить ненужную трату воды. Качество продукта действительно отличное, и он рассчитан на долгий срок службы.
Плюсы
- Доступная цена
- Экономит до 15 000 галлонов воды в год
- Простая установка
- Таймер в комплекте
- Бесплатное обслуживание
- В комплект входит все необходимое для установки.
Минусы
- Не совместим со всеми водонагревателями, перед покупкой необходимо проверить совместимость.
2. Grundfos GRU-595916 595916
Если вы находитесь на этой странице, это определенно означает, что вы ищете надежные водяные циркуляционные насосы, и я гарантирую, что это лучшее место для поиска.
Grundfos 595916 Циркуляционный насос мощностью 1/25 л.с. — один из лучших рециркуляционных насосов. Это высокопроизводительный насос с дополнительными функциями, которые хотелось бы иметь дома.Рециркуляционный насос Grundfos мощностью 1/25 лошадиных сил имеет гибкий диапазон расхода. Это означает, что вы можете регулировать давление воды в зависимости от вашей области применения.
Насос может подавать до девяти галлонов в минуту, что действительно впечатляет и эффективен. Он также может самостоятельно регулировать давление в зависимости от использования и области применения.
Многие насосы рециркуляционной воды нуждаются в высококлассном техническом обслуживании. Что ж, это не относится к рециркуляционным водяным насосам Grundfos 595916 1-25 лошадиных сил.Он полностью удобен в обслуживании и всегда обеспечивает хорошую производительность.
Цена не такая уж и высокая, что делает его доступным практически для всех. В комплект также входит таймер. Известно, что этот насос значительно снижает потребление энергии и воды в вашем доме.
Плюсы
- В комплект входит таймер
- Бесплатное обслуживание
- Бесшумный
- Подходит для циркуляции горячей воды и жидкости в системах кондиционирования воздуха
- Алюминиевый корпус статора
- Никакой дополнительной проводки не требуется
- Простая установка
Минусы
- Может издавать шум через 5-8 лет
3.Grundfos 59896155, UP15-42F, рециркуляционный насос SuperBrute 1/25 л.с., 115-Вольт, МАЛЕНЬКИЙ КРАСНЫЙ
Циркуляционный насос Grundfos 59896155 мощностью 1/25 лошадиных сил Superbrute известен своей способностью эффективно нагревать воду и контролировать общее потребление воды в вашем доме.
Поставляется с переменным диапазоном расхода, что позволяет ему подавать воду с различным давлением в зависимости от ситуации и приложения, которое вы используете.Как и другие модели Grundfos, этот продукт имеет тенденцию работать долгое время без необходимого и сложного обслуживания.
В отличие от Grundfos 595916 1/25 лошадиных сил, он намного тише, и нет никаких жалоб на то, что он производит шум после некоторого времени использования.
Циркуляционный насос Grundfos 5989155 Superbrute изготовлен из высококачественной нержавеющей стали, что обеспечивает его долговечность и надежность.
Он имеет тенденцию выталкивать 15,5 галлонов воды в минуту.Вы можете взять немного меньше, но в долгосрочной перспективе это адекватные цифры. Насос также сконструирован с учетом жилых домов высокого уровня, таких как трех- или четырехэтажные семейные дома, в которых ежедневно используется много воды.
К сожалению, этот продукт не имеет встроенного таймера, как другой водяной насос Grundfos. Хотя таймер можно приобрести отдельно для использования с этим водяным насосом, если он работает в доме или в месте с высоким потреблением воды, вы захотите запустить его постоянно или в соответствии с его датчиками.
Плюсы
- Очень мощный
- Автоматическая сенсорная система
- Низкие эксплуатационные расходы
- Подходит для большой семьи с большим расходом воды
Минусы
- Внутренние корпуса известны ржавчиной, очень редкий случай
- Нет встроенного таймера
4. bayite BYT-7A006 Циркуляционный насос солнечного водонагревателя 12 В постоянного тока с низким уровнем шума Нагнетательная головка 3 м 2,1 галлона в минуту
Этот циркуляционный насос для горячей воды на солнечных батареях Bayite BYT07A006 — один из лучших бюджетных вариантов для людей, которые ищут надежные и недорогие системы циркуляции воды.Он идеально подходит для домашних солнечных водонагревательных систем и других применений циркуляционных насосов.
Это 9,6 унции с размерами 4,4 x 3,4 x 2 дюйма.
Это несамовсасывающий насос. Максимальная скорость потока, которую он обеспечивает, составляет 2,1 галлона в минуту, а максимальная высота нагнетания составляет 9,8 футов. Максимальное допустимое давление в системе составляет 145 фунтов на квадратный дюйм. Это не означает, что он может производить 145 фунтов на квадратный дюйм; это означает, что насос может быть подключен к системе с давлением менее 145 фунтов на квадратный дюйм.
В комплект не входят ни адаптер питания, ни аккумуляторы.Однако для работы этого насоса требуется аккумуляторная батарея на 12 Вольт. Компания заявляет, что срок его службы составляет 30 000 часов, и если он используется для циркуляции сусла, его необходимо очистить после использования.
Компания также предлагает замену с гарантией сроком на 1 год в случае любого повреждения или чего-то очень крутого для новых пользователей, поскольку они не уверены в потере своих денег.
Как было сказано выше, этот циркуляционный насос известен своей бесшумной и эффективной работой. Это хороший выбор для людей, которые хотят не тратить слишком много денег и пользоваться преимуществами.
Он работает отлично, может управлять теплом и насосами с хорошей, устойчивой и медленной скоростью, не вызывая никаких помех. Этот насос практически бесшумный, есть насосы стоимостью 150 долларов, но их нужно закопать под землю только потому, что они производят адский шум.
Плюсы
- Низкая стоимость
- Простая установка
- Практически бесшумный
- Длинная жизнь
Минусы
5. Grundfos 59896341 UPS15-58FC Super Brute Circulator, красный
До сих пор вы могли обнаружить тот факт, что Grundfos — это хорошо известное имя, когда речь идет о рециркуляционных насосах.
Этот конкретный продукт, трехскоростной рециркуляционный насос Grundfos 59896341 Brute мощностью 1/25 лошадиных сил, имеет герметичный ротор. Это означает, что он содержит насос и моторный агрегат без уплотнения вала и только с двумя прокладками для уплотнения.
Насос имеет керамический вал и радиальные подшипники, осевой подшипник из углеродистой стали, ротор из хромистой стали и корпус насоса из композитного материала, PES и чугуна. Никакой дополнительной защиты двигателя не предусмотрено и не требуется.
В комплект входит циркуляционный насос, чугунный корпус, трехскоростной двигатель и встроенный съемный обратный клапан.Это один из самых универсальных и эффективных циркуляционных насосов, доступных на рынке. Его измеритель производительности практически подходит для всех традиционных систем отопления, от лучистых и плинтусов до фанкойлов и зонирования.
Изделие весит 4 фунта и имеет размеры 5,2 x 4,2 x 6,5 дюйма, требует 115 вольт для работы при выработке 1 лошадиных сил. В комплект входит гарантия 2 года с момента установки.
Плюсы
- Чрезвычайно тихий
- Доступный
- Простая установка
Минусы
- Обратный клапан может выйти из строя через несколько лет
6.Циркуляционный насос BOKYWOX 110V 93W NPT3 / 4 ”с 3-скоростным регулированием Бытовой бесшумный бустерный циркуляционный насос горячей воды (RS15 / 6B)
Трехскоростной циркуляционный насос для горячей воды 110–120 В Bokywox также заслуживает того, чтобы быть включенным в наш лучший выбор по многим причинам.
Этот водяной циркуляционный насос подходит для загородных дач, городских зданий, промышленных зданий, домов, систем кондиционирования воздуха, котлов и многих других.
Компания заявляет о многих функциях, и, что удивительно, на большинство из них указали и клиенты.Циркуляционный насос горячей воды Bokywox имеет чрезвычайно низкий уровень шума при работе и полностью защищен от протечек.
Продукт полностью защищен от окружающей среды и имеет простую установку, которую пользователь также может выполнить, просто следуя руководству по установке. В комплект входит все необходимое для самостоятельной установки продукта в вашем доме или приложении.
Подходит для горячей воды и этанола с максимальным соотношением 1: 1. Может ли работать максимум при давлении 10 бар? Для оптимального функционирования и энергопотребления требуется 110–120 вольт при частоте 60 Гц.
Продукт изготовлен из высококачественной нержавеющей стали, полипропилена и керамических покрытий, что говорит о том, что Bokywox произвела его долговечным и долговечным.
В целом, этот водяной циркуляционный насос от Bokywox является отличным дополнением к нашему списку лучших водяных циркуляционных насосов для домашнего и промышленного использования. Это супер смекалка и доступна по цене. Он не требует сложного обслуживания, очень прост в установке, работает бесшумно и к тому же эффективен.
Плюсы
- Экономичный
- Меньше энергопотребление
- Очень тихий
Минусы
Справочник покупателя
Выбор правильного рециркуляционного насоса для ваших конкретных нужд может быть действительно сложным, поскольку на рынке доступно множество вариантов, а рекомендаций нет.Есть много вариантов с разными стилями, функциями и качествами, и то, что лучше всего подходит для кого-то, может не дать вам такой же результат и результаты.
Потребление воды и расход
Самый важный фактор, на который следует рассчитывать при покупке рециркуляционного насоса, — это учитывать объем воды, который он может обработать. Убедитесь, что вы также смотрите на расход насоса. Мы не хотим, чтобы у вас был рециркуляционный насос с более низким расходом, и в конечном итоге он стал для вас проблемой.
Встроенные таймеры
Наличие встроенного таймера или наличие таймера на вторичном рынке и установка его в насос рециркуляции воды — это действительно благословение. Наличие таймера означает, что вы получаете горячую воду только в часы пик. Таймеры позаботятся обо всем за вас. Вы можете настроить его на работу в часы и кумиры и другие. Таймеры могут иметь свои недостатки, но в основном они предпочтительны из-за регулируемого рабочего времени.
Прочность
Любая машина, которая постоянно используется, в конечном итоге где-то сломается, а машины, в которых протекает вода, с большей вероятностью заржавели и сломались.Но некоторые меры позволяют продлить жизнь таким машинам. При поиске насоса рециркуляции воды вам нужно знать, сколько вы хотите прослужить.
Вам необходимо приобрести насос из нержавеющей стали высокого качества. Возможно, вам придется потратить немного дополнительных долларов, но в долгосрочной перспективе это будет полезно.
Вы также можете принять во внимание вашу температуру и погодные условия, потому что что-то, что долго работает при высоких температурах, может выйти из строя в областях с более низкими температурами или наоборот.
Традиционный водонагреватель или водонагреватель без резервуара
После того, как вы позаботились о качестве, следующий большой вопрос заключается в том, какой водонагреватель вы используете в своем доме или хотите использовать, если вы только планируете иметь дом прямо сейчас.
Во многих водонагревателях без резервуаров рециркуляционные насосы обычно не нагревают воду. Итак, вам необходимо тщательно изучить, будет ли водяной насос, который вы собираетесь купить, удовлетворить вашим требованиям или нет.
Часто задаваемые вопросы
Могу ли я сэкономить, купив циркуляционный насос горячей воды?
Да.Вы можете сэкономить, вложив деньги в циркуляционный насос горячей воды. Вы можете в конечном итоге тратить 5000 галлонов воды каждый год, ожидая горячей воды. Потери могут быть даже больше для больших домов. Владельцы частных скважин могут подумать, что они не платят за воду, зачем им циркуляционный насос. Ответ: тратить воду нехорошо с вашей стороны. Сохраните окружающую среду, сэкономив воду. В мире уже не хватает питьевой воды.
Насосы рециркуляции горячей воды экономят воду?
Да.Каждый раз, когда вы открываете кран и тратите 1-2 галлона воды в ожидании горячей воды, вам на помощь приходит рециркуляционный насос. Это поможет вам сэкономить воду и время.
Каков средний срок службы системы рециркуляции горячей воды?
Насос хорошего качества может прослужить 1-15 лет. Самый лучший может длиться дольше. Три лучших насоса в нашем списке рассчитаны на срок службы и без проблем работают более 15 лет.
Заключение
Насосы рециркуляции горячей воды — отличные машины для больших домов.Они помогают сэкономить деньги, время и воду. Если вы устали ждать горячей воды перед тем, как принять душ или мыть руки, сейчас самое время попрощаться с этой проблемой. Выберите любой из перечисленных выше рециркуляционных насосов в соответствии с вашими потребностями, установите его и наблюдайте, как он творит чудеса.
выбор самых экономичных систем
Практически каждый хозяин коттеджа стремится свести к минимуму его затраты на отопление. Но выбирая наиболее экономичное отопление частного дома, многие часто смотрят только на цену топлива.
Однако здесь мы должны учитывать теплопотери конструкции и капитальные вложения в улучшение системы отопления, а затем стоимость обслуживания сети. Не забывайте о сложности эксплуатации того или иного варианта. Только комплексный подход поможет сделать работу тепловой сети максимально экономичной, верно?
В этой статье мы собрали наиболее эффективные способы повышения эффективности системы отопления, ознакомились с методами снижения тепловых потерь, а также оценили целесообразность использования возобновляемых источников энергии.
Содержание статьи:
- Первое и самое главное — снижение тепловых потерь
- Выбор самого дешевого топлива
- Повышение эффективности системы отопления
- Способ №1: разводка труб и «теплый пол»
- Метод №2: Самые эффективные котлы
- Метод № 3: Выберите резервуар для хранения
- Возобновляемое тепло
- Выводы и полезные видео по теме
Первое и самое главное — снижение тепловых потерь
Перед выбором топливного бака (или другого теплогенератора) и системы распределения тепла коттеджа необходимо посмотреть на дом.Если потери тепла через стены, окна, вентиляцию, погреб и крышу огромны, никакие ухищрения по повышению эффективности не помогут внутреннему контуру отопления.
Во-первых, нужно позаботиться обо всех изоляционных конструкциях и инженерных системах дома.
Самую экономичную систему отопления можно найти только в здании, хорошо изолированном высококачественными изоляционными материалами (+)
При высоких уровнях тепла любые попытки повысить эффективность системы отопления будут бессмысленными, все равно большая часть тепла уходит.А для этого потребуется очень много. Одно дело закрытое пространство коттеджа, и совсем другое — улица, открытая ветру и погоде.
Технология и материалы утепленияподбираются исходя из климатических условий местности, где стоит дом. Для каждого региона России существуют определенные строительные нормы и правила с минимальными требованиями к толщине стен и утеплителю. А вот по собственному проекту без знаний теплотехники не обойтись.
Либо расчеты сделаются некорректными и теплопотери будут выше, либо придется переплачивать слишком толстый слой утеплителя.
При просмотре готового проекта и последующем строительстве дома особое внимание следует обратить на:
- стеклопакеты — через окна на улицу уходит до 25% всех теплопотерь;
- мансардных этажей и — это 10-15%;
- система вентиляции — доля тепловых потерь вентиляции за счет естественной циркуляции может достигать 40-50%.
Стены и пол также являются теплоотводом здания.Но изоляцией изначально никто не пользовался. А вот о воздухе, утеплении потолка и мансарды многие владельцы частных домов часто забывают.
Еще одно — это наличие «тепловых мостов» ограждающих конструкций. Любое проникновение через стену с улицы в железную часть служит местом просто колоссальных потерь тепла.
Даже малогабаритный металлический стержень медленно, но неумолимо «вытягивает» тепло из корпуса. В проекте мосты должны быть аналогичны по конструкции, и важно убедиться, что они не образованы из различных металлических креплений.
На снимке тепловизор может видеть, что окна являются причиной значительного нагрева, поэтому не нужно забывать об установке энергоэффективного изоляционного стекла.
Кроме того, «мостики холода» могли быть:
- концы плит перекрытия;
- откосы окон и дверей;
- подвальных стен;
- и вставка перемычки из бетона или железа.
Все эти места нужно хорошенько утеплить, иначе об экономии на отоплении можно и не мечтать.На улице тепло и никому не удавалось.
В зависимости от качества утеплителя, фигурирующего в теплотехническом расчете, теплопроводность здания может существенно отличаться. Чем толще утеплитель и меньше точек «утечки» тепла, тем меньший объем топлива необходимо сжечь после обогрева коттеджа.
Затраченные на снижение теплопотерь деньги окупаются обязательно. Не стоит экономить на этом вопросе, но и о хорошем вложении тоже нельзя забывать.
Выбор самого дешевого топлива
Второй вопрос экономии на отоплении — это тип используемого топлива.И мы должны смотреть не столько на стоимость килокалорий в котле, сколько на общие затраты на топливо, отопительное оборудование и техническое обслуживание. Необходимо учитывать все комплексно.
Самая дешевая цена на производимое тепло — древесные гранулы и газ, но они также являются самой дорогой ценой по сравнению с первоначальной (+)
Если сравнивать разные водогрейные агрегаты, самыми дешевыми будут электрические котлы. Однако счет за электроэнергию тогда вряд ли кого-то порадует. Плюс к большому коттеджу в большинстве случаев придется прокладывать дополнительный кабель.
Для хорошо утепленного дома 100 квадратов и имеющихся помещений может хватить. Но для отопления двухэтажного дома электрического «топлива» потребуется значительно больше. При этом стандартные сети изначально на такие нагрузки не рассчитаны.
Природный газ в России считается одним из самых экономичных способов отопления частных домов. Однако есть нюансы. Если трасса в поселке уже есть, подключение к газопроводу происходит довольно быстро и недорого.
Но если до дома до него расстояние 200 м и более, то врезка этой трубы обойдется в копеечку. Плюс все согласования и получение технических условий может занять до года.
За установку газгольдера и оборудования к нему придется заплатить от 150 до 250 тысяч рублей. Благо даже все работы, которые большинство компаний, имеющих дело с подобным оборудованием, выполняют за пару дней.
Сжиженный газ для него по конечной стоимости почти во всех регионах России равен тому, который поставляется по магистральной трубе.Но вот первоначальная стоимость была кусачей.
Еще один достаточно дешевый котел — работает на отработку или дизель. В этом случае, если горючку можно получить по разумной цене, что-то вроде мазутных котлов вполне может оказаться наиболее экономичным способом отопления частного жилья.
Усредненные по России варианты отопления загородного дома по совокупности затрат в следующем порядке:
- Духовка на дровах или угле.
- Котел газовый на магистральный газ.
- Котел на древесных гранулах.
- Котлы на жидком топливе.
- Электрокотел.
Самая экономичная альтернатива — обычная дровяная или угольная печь, при условии, однако, что топливо в районе проживания не представляет проблем. Здесь сказывается и невысокая стоимость топлива, и невысокая стоимость оборудования.
Однако такая печь требует постоянного присмотра. А это требует много времени и сил. Плюс дополнительно повысить эффективность подключенной системы отопления вряд ли получится. Что-либо регулировать или иным образом контролировать экономное потребление дров (угля) там сложно.
Во многом дешевизна рассматриваемого топлива зависит от его наличия в районе, где стоит дом — в некоторых регионах самая дешевая стоимость угля или дров, а другой газ уже готов, они дадут значительную фору
Самый удобный и безопасный в использовании электрокотел. Ему не нужен дымоход плюс собственно оборудование и для всего последующего по мере необходимости теплоноситель прогревается в системе.
При правильной установке электрооборудования вероятность возгорания при таком способе обогрева сводится практически к нулю.Других проблем он просто представлять не должен.
Однако стоимость электроэнергии была высокой. Хорошо даже если есть возможность подключить двухтарифный счетчик по льготному ночному тарифу. В противном случае останавливать свой выбор на электрическом котле стоит только в крайнем случае. Самым «рентабельным» из-за дороговизны «сгоревших» киловатт электроэнергии назвать сложно.
Повышение эффективности системы отопления
Для повышения эффективности отопления дома также возможно и необходимо внедрить в систему отопления различные технологии снижения расхода топлива.Самостоятельных проводов от котла к радиаторам очень много.
Некоторые из них дешевле в реализации, другие — наиболее экономичны в плане снижения потерь при транспортировке охлаждающей жидкости в аккумулятор.
Эффективность системы отопления дома зависит от правильно подобранных труб разводки выходного контура котла и даже материала исполнения трубопровода
Существуют различные конструкции отопительного оборудования и различное дополнительное оборудование, позволяющее повысить КПД всей системы на 10-15% и более.Но здесь необходимо тщательно взвесить все «за» и «против». В некоторых случаях первоначальный этап затрат не может быть окупен позже.
Не стоит гнаться за «самым экономным» и «самым эффективным» вариантом. Часто это просто слоган и не более того.
Способ №1: разводка труб и «теплый пол»
Самая экономичная схема трубопроводов — это разводка радиационного отопления с центральным коллектором. В своем применении каждый радиатор получает одинаковое количество охлаждающей жидкости.
Кроме того, можно регулировать количество тепла, подаваемого индивидуально для каждой батареи. Практически исключены лишние затраты тепловой энергии при транспортировке нагретой воды на обогрев труб с такой разводкой.
Коллекторная обвязка котла наиболее эффективна с точки зрения уравновешивания гидравлического сопротивления отдельных контуров и управления тепловыми потоками (+)
Практически всегда на коллекторе разводка необходима для дополнения системы отопления циркуляционным насосом.Благодаря этому существенно уменьшается разница на входе и выходе воды из сети.
В результате повышается регулируемость и эффективность нагрева охлаждающей жидкости всей системы. Топливо в котле должно сжигаться меньше, в результате — прямая экономия топлива.
Балочный (коллекторный) вариант — наиболее экономичная операция. Однако из-за протяженности трубопроводов он самый дорогой в реализации.
Чтобы повысить эффективность системы отопления до максимума, можно просто отказаться от радиаторов, поменяв их на трубку «теплый пол»
Тепло от обычных батарей сначала поднимается к потолку, а уже потом за счет конвекции распространяется по всему помещению.В результате под потолком оказывается самый горячий воздух. А чтобы ноги на морозе не замерзли на улице, необходимо открыть радиаторы на полную. И это, опять же, дополнительные затраты на выработку тепла.
Система водяного «теплый пол» — наиболее экономичный способ отопления дома. В этом случае самый теплый воздух концентрируется внизу на уровне ступней человека. Это снижает расход тепла, а в помещении создает максимально комфортные условия для людей.
Метод №2: Самые эффективные котлы
Самый высокий КПД в котлах и конденсации пиролиза. Более экономичное отопительное оборудование найти в магазинах теплотехники сложно. В первом варианте используется дрова, а во втором — газ. По эффективности они превосходят все остальные аналоги по любому горючему теплоносителю.
От обычного дровяного котла отличается пиролизная печь и вторая, по тому, что там горит не дрова как таковые, а образующийся пиролизный газ.
Во-первых, он регистрирует тление при высокой температуре и ограниченном доступе воздуха. И только после этого образующиеся газы сжигаются в основной камере для получения тепла.
По сравнению со стандартной дровяной печью Jetstream имеет высокий КПД (30-40%) и требует меньшего внимания. Интервал между загрузкой дров в зависимости от мощности печи достигает 10-16 часов.
Экономия достигается за счет полного сгорания и выделения тепла с минимальным количеством продуктов сгорания в дымоход.
Еще более экономичный газовый конденсационный котел — улавливает тепловую энергию не только от сгоревшего метана, но и от продуктов его сгорания.
С учетом сбора дополнительного тепла результирующий КПД котла достигает 105-110%. При этом учитывается как энергия сгоревшего газа, так и возникающая во второй камере конденсации водяного пара.
Метод № 3: Выберите резервуар для хранения
Еще один очень эффективный способ сэкономить на отоплении — подключение к водонагревателю твердотопливного котла.Последний сначала накапливает тепло, а затем постепенно отдает свои батареи.
При этом не нужно принудительно ограничивать нагрев теплоносителя силовым оборудованием, отвод тепла просто дымоходной трубой.
Тепловой аккумулятор сокращает счет на отработанное твердое топливо на 10-30%, все вырабатывается в котле, тепло идет в систему отопления дома (+)
При подаче электроэнергии в коттедж по разному дневному и ночному тарифу, тепловой аккумулятор можно включить в систему с электрокотлом.В этом случае он будет накапливать тепло ночью, когда электричество будет дешевле.
Возобновляемое тепло
Подробный расчет затрат с тепловыми насосами, ветряными мельницами, солнечными коллекторами и батареями выглядит следующим образом. Тепло и электричество они вырабатывают для частного дома на первый взгляд бесплатно. Конечно, солнце и ветер счета за отопление не выставляют, но такое оборудование очень дорогое поколение.
Это европейские объекты возобновляемой энергетики субсидируются из государственного бюджета.Плюс ценник на ископаемое топливо они откровенно кусаются. Следовательно, есть «зеленые технологии», которые экономически выгодны и относительно эффективны.
В России ситуация кардинально иная. Наше государство субсидировать альтернативную энергетику не собирается. Да и цены на дрова, уголь и газ, по сравнению с западными соседями, не такие высокие.
В результате совокупная стоимость всех тепловых насосов, солнечных панелей и ветряных турбин в особо рентабельной форме нас назвать трудно.Они эффективны в основном только в отдаленных районах, куда горящее топливо доставить сложно и дорого.
Выводы и полезные видео по теме
Выбирая наиболее экономичный вариант отопления своего коттеджа, следует учитывать ряд факторов и параметров, и следующая подборка видеоконтента вам в этом обязательно поможет.
Какой обогрев лучше:
Как удешевить топливо для отопления загородного дома:
Сколько стоит газовое и электрическое отопление:
Универсального варианта самого дешевого и экономичного отопления не существует.Для каждого конкретного дома нужно посчитать все затраты на топливо, оборудование для подогрева теплоносителя и обустройство системы отопления в целом.
