Потолочное ПЛЭН отопление. Мифы и факты

Низкотемпературное потолочное ПЛЭН отопление позиционируется производителем как энергоэффективное. Это инфракрасная пленка с отражателем, в которую вмонтировано несколько слоев резисторов.

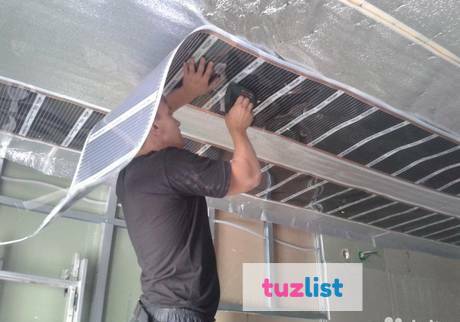

Инфракрасная пленка под вагонкой

Что такое ПЛЭН, можно понять из цитаты с сертификата продукта:

«Пленочный лучистый нагревательный элемент номинальной мощностью от 50 до 570 Вт удельной мощностью 100-150-175 ВТ на м2. Номинальное напряжение 12, 24, 36, 55, 73, 110, 220В. Класс защиты IP67, ширина полотна 0,35,051,0,65 м, длина полотна от 1 до 5 м с интервалом 0,6 м толщина не менее 390 мкм, пленочное полотно на основе 3 слоев сополимера полиэтилентерефталата и сополимера этилена с винилацетатом. Между вторым и третьим слоями располагается токопроводящий нагревательный элемент — лента холоднокатанная 13 мкм»

Инфракрасное излучение и длина волны в ПЛЭН

Как работает инфракрасное излучение в пленочном нагревателе? Электрический ток нагревает резисторы до 35-55°С и они испускают инфракрасные волны в диапазоне 9-15 мкм.

ПЛЭН греет предметы в радиусе действия волны. Накопив тепло, объекты в комнате излучают тепло сами, прогревая воздух. Традиционное конвекционное отопление наоборот — греет воздух, который затем прогревает предметы.

Продавцы заявляют, что наиболее естественным для человека является инфракрасное излучение с длиной волны 9,6 мкм, но любое твердое тело излучает в определенном диапазоне волн, а не на одной длине волны. Якобы, излучение длиной 9,6 мкм мягко прогревает наше тело естественным «лучистым теплом» на глубину до 4 см.

Однако, волна длиной более 3 мкм прогревает только верхние слои кожи на глубину до 0,2 мм, не глубже. Об этом можно прочитать в учебнике «Биофизические основы физиотерапии», Г.Н. Пономаренко, И.И. Турковский, стр. 17-18 (ВУЗовский курс), или в: Международная Организация Труда, «Энциклопедия по охране и безопасности труда», издание второе, 1988.

Если бы в «пике излучения» человека наблюдался идеальный обогрев, то мы могли бы «отапливаться» друг другом. Но второй закон термодинамики нам такого не позволит — тепло передается только от более нагретого тела к менее нагретому. Заявленный пленкоделами диапазон, конечно, тоже греет, но с минимальной интенсивностью и весьма инертно. А «лучи жизни», полученные посредством пленочного отопления, остаются сказкой.

Чем выше температура излучающей поверхности, тем эффективнее греется поверхность, на которую воздействуют ИК лучи. Иными словами, на нагрев больше влияет мощность излучения, а не диапазон. Достичь баланса на основе длины волны довольно сложно, и низкотемпературный потолочный нагреватель сомнителен с этой точки зрения.

Инфракрасные лучи частично экранируются древесиной, гипсокартоном, подвесными и натяжными потолками (которыми часто закрывают пленку на потолке в помещении). Справедливости ради, чем выше влажность отделки (например, вагонки), тем выше проникающая способность лучей.

Сертификаты пленочных лучистых электронагревателей

ГОСТ Р 52161. 2.96-2006 относится к безопасности бытовых и аналогичных электрических приборов, в частности к гибким листовым нагревательным элементам для обогрева жилых помещений. Очень интересно было почитать, какие требования предъявляются к такого рода отоплению, и какие именно исследования проводятся и НЕ ПРОВОДЯТСЯ. Рекомендую ознакомиться, всего 26 страниц.

Этот ГОСТ имеет посредственное отношение к пленочным низкотемпературным инфракрасным нагревателям. Остальные сертификаты вас также заинтересуют, если вникнуть в нормативную базу зашифрованных в кодах и цифрах документов.

Мифы и факты о потолочном ПЛЭН отоплении

Эффект теплого пола с потолка

С высоты 2,5 метра и длине волны 9-15 мкм пол будет прохладнее ваших ног. Это подтверждают пользователи ПЛЭНа, не только физики-теоретики. Ваша голова, находящаяся на расстоянии метра от источника излучения получит гораздо больше излучения, чем пол. Итог — валенки и панамка (если не утрировать, то панамка с такой длиной волны не понадобится).

Более комфортное тепло, по сравнению с традиционным отоплением

Комфортная температура для человека под инфракрасной пленкой 16-18°С, вместо 22-23°С (по заявкам продавцов). Комфорт весьма растяжимое и субъективное понятие. Сложно понять, почему пониженная температура воздуха должна положительно отразиться на моем комфорте в лучшую сторону.

Не сжигает кислород и поддерживает оптимальную влажность

Кислород не горит. Каким образом инфракрасное излучение поддерживает влажность, не ясно.

Минимальный срок эксплуатации варьируется от 10 до 50 лет (в зависимости от фантазий менеджера по продажам)

Пленки поступили в продажу не так давно, поэтому это утверждение проверить невозможно.

Уничтожает плесень и сырость

В ГОСТах об этом забыли упомянуть, как и об ионизации воздуха, нормализации микроклимата и других преимуществах ИК пленки на потолке.

Затраты на монтаж и систему пленочного отопления на 70% меньше, чем на другие системы отопления (водяное, тепловые насосы, и тд)

Откровенная ложь. Расчеты приведены в конце статьи.

Закрывается любым потолочным декором, кроме металлизированного

Закроем, и экранируем и так слабые потоки излучения, превратив инфракрасные лучи в тепловую энергию «не спускаясь с потолка». КПД станет ниже масляного обогревателя стоящего под окном.

В течение часа система работает от 3 до 15 минут, за счет чего достигается экономия электроэнергии в 7 раз (от 3 до 10) по сравнению с конвекторами и электрокотлами

Не зависимо от теплоносителя, будь то воздух, вода, незамерзайка, предметы и пол — любой нагреватель, при достижении заданной на термостате температуры, будет работать на ее поддержание, работая в тех же 3-15 минутах. Экономия гарантируется производителем только в случае утепления здания по СНИП 23-02-2003 «Тепловая защита зданий». Этот документ предполагает практически дом-термос с «нулевыми теплопотерями». В утепленном по СНИПу доме я сам буду излучать лучистое тепло в 9,6 мкм и обогреваться, в компании с компьютером, плитой, холодильником, стиралкой, собакой и тд. Не мудрено, что пленка в таких лабораторных условиях экономнее газа в N раз (в сравнении со среднестатистическим домом).

Дешевле монтажа системы газового и электрического водяного отопления в 2-3 раза

Только лишь в том случае, если газовую трубу придется прокладывать в не газифицированный район.

Только у ПЛЭН КПД приближается к 100%

КПД любого сертифицированного электрообогревателя приближается к 100%. Сказки про коэффициент полезного действия и экономичность напомнили «легендарный» электродный котел, о котором я писал в предыдущей статье.

Потребление 15-20 Вт/м2 при температуре на терморегуляторе 20°С

СРЕДНЕГОДОВОЙ показатель, как уточнил представитель производителя после «допроса». Иногда вскользь говорят о среднесезонном. 5-6 месяцев в году мы вообще не отапливаемся. Учитывая, что система выходит на поддержание температуры от 2 до 4 недель (в этот период отопление работает на полную мощность), мне сложно представить счет за электричество в первый отопительный месяц. 20°С довольно прохладно, как по мне.Кстати, серьезных прозрачных расчетов по энергопотреблению не существует. По крайней мере по моей просьбе такие расчеты были обещаны, но не предоставлены ни одной из продающих пленку организаций.

ПЛЭН абсолютно безопасен

Пробой в инфракрасной пленке

Не требует разрешительной документации на монтаж и эксплуатацию

Однако требует документального выделения необходимой электрической мощности и выходящего из этого апгрейда электрической сети в доме.

Именно низкотемпературный пленочный ИК обогреватель является самым энергоэффективным из ИК отопительных систем

Любой ИК отопительный прибор неплохо греет и поддерживает температуру, но стоит гораздо дешевле отопления греющей пленкой. Сам нагреватель электричество не экономит: 1 кВт взял, 1 кВт отдал (если его не закрыли вагонкой, гипсокартоном и иже с ними).

Самая удобная и недорогая в монтаже система отопления — поставил и забыл

Если конвектор можно продать, подарить, переместить, отправить на дачу — то с вмонтированными в потолок листами уже ничего не поделаешь. Еще один момент: монтаж системы водяного отопления под электрокотел при появлении газа сгодится и на газовый котел, да и на ТТ. Можно положить и контур теплого пола. Если вы захотите применить дополнительный обогрев (теплый пол с кабелем, конвектор), то система работать не будет.

Вопросы, на которые менеджеры по продажам ПЛЭН не дают ответов

• Не является ли оконное стекло частично прозрачным для ИК излучения?
  Летом у окна жарко, так как стекло пропускает до 40% инфракрасного излучения, превращающегося в тепловую энергию. Любые другие отопительные приборы так же частично теряют тепловую энергию через окна, но они гораздо мощнее, чем излучение низкотемпературной инфракрасной пленки и компенсируют теплопотери за счет мощности и температуры. Не улетает ли «лучистое тепло» в окно?
• Зачем ПЛЭН производят теплый пол?
  Маркетологи ПЛЭН категоричны к теплому полу — обогрев с помощью теплых полов (водяных, кабельных) поднимает пыль с пола посредством естественной конвекции (теплый воздух поднимается вверх и увлекает за собой пыль). Но зачем тогда они производят инфракрасную пленку под напольное покрытие для теплого пола, если в рекламе потолочной греющей пленки ругают метод обогрева теплыми полами?
• Как пленка работает под гранитом?
  Заявлено, что ПЛЭН для теплого пола можно класть даже под гранит, но разве гранит не экранирует инфракрасное излучение? Каков смысл в экранируемом излучении? Получается, что пленка просто механически греет камень своими 35°С.
• Почему потолочное ПЛЭН отопление не сушит кожу, но сушит дерево?
  Если инфракрасное отопление не сушит воздух и кожу, почему в «продающих» текстах пленку рекомендуют для сушки древесины, машин после покраски и фруктов?
• Почему излучение не выходит за пределы помещения?
  Один «солдат» из армии менеджеров по продажам пленки уверял, что в квартиру ПЛЭН идеален, другой — что не эффективен для квартиры, так как я буду греть соседей. То-есть в доме ИК лучи не пробивают стены, пол, окна, а в квартире я соседей грею — лучи покидают помещение через перекрытия. У меня с этим отоплением сплошной когнитивный диссонанс.
• Как быть с физикой и оптикой?
  Глянцевые поверхности, не зависимо от цвета, отражают до 99% излучения. Чем светлее предметы и стены, тем меньше ИК излучения «впитают». Разве не так? Неоднозначно все с поглощением и отражением ИК излучения, точных расчетов и обнародованных экспериментов просто не существует.

Пытался найти видео-отзыв реальных пользователей потолочного отопления, но кроме роликов НТВ и рекламных видеопрезентаций так и не нашел ничего.

Сколько стоит потолочное ПЛЭН отопление?

Приблизительный расчет сколько стоит ПЛЭН на квартиру 40 м2: кухня 12 метров, комната 17 метров, ванная комната 4,6 метров.

По рекомендации производителя, греющая пленка должна покрывать около 80% площади потолка (27 метров пленки). В стоимость монтажа ПЛЭН я не добавлял отделочные работы по сокрытию этой красоты под декоративную отделку и стоимость электропроводки. В таблице есть цена фирмы на проводку за погонный метр, можно примерно прикинуть.

Цена на пленку варьируется от $13 (украинское производство) до $30 (Финляндия). Я считал оригинальный ПЛЭН (Россия).

Итого (без проводки, отделки потолка, утепления по СНИПам.):	920
Наименование	Стоимость $
Инфракрасная пленка ПЛЭН, м2	21,6
Монтаж, м2	5
Терморегулятор 16А (до 22 кв.м.) /10А (до 12.9 кв.м.), шт	30/28
Блок управления системой отопления, шт	95
Теплоизолирующий материал НПЭ Непрошитый полиэтилен с лавсановым покрытием 5 мм, м2	1,2
Теплоизолирующий материал НПЭ с монтажом Непрошитый полиэтилен с лавсановым покрытием 5 мм, м2	1,2+10%
Электропроводка в гофре, м.п	2,5
Электропроводка без гофры, м.п	2
Монтаж терморегулятора, шт	5
Фанера, дюбеля, саморезы, м2	от 1

«Грубо» сравню цену на инфракрасное потолочное отопление со стоимостью конвекторов на ту же квартиру.

Конвекторы для квартиры 40 м2. Полный фарш: программатор либо радиопульт, объединение в единую систему отопления, возможность программирования, встроенный стабилизатор (от 150В до 242В). Не включаю стоимость электропроводки.

Наименование	Стоимость $
Комната 17 м2 Noirot Melodie Evolution 2000W	210
Кухня 12 м2 Noirot Melodie Evolution 1250W	170
Ванная комната 4,6 м2 Noirot Spot E-3 500W	85
Программатор/радиопульт	80
Монтаж самостоятельный (вилка в розетку)
Итого (без проводки):	545

А если подойти к выбору конвектора более хладнокровно, то сумму смело можно уменьшить раза в полтора — на Noirot свет клином не сошелся, и каждый приличный конвектор программируется отдельно, без радиоуправления и других примочек. По этому поводу написал статью Как выбрать конвектор для основного отопления, в ней есть обзор рынка и параметры выбора обогревателей.

Кому нужен ПЛЭН?

Если любой другой способ обогрева недоступен, можно попробовать и потолочное ПЛЭН отопление.

Любое электроотопление затратно, какую бы энергоэффективность не заявляли в рекламе. Его монтаж и использование никогда не окупятся по сравнению с газом, даже при наличии многозонного счетчика. Поэтому взвесьте все за и против, прежде чем завязывать систему отопления на неуниверсальном варианте.

Выше я уже обращал внимание на то, что система с жидким теплоносителем может всегда перейти с электрокотла на газовый или твердотопливный котел. С пленочным теплым потолком уже ничего не поделаешь. Если вы остановились на ИК обогревателях, то обратите внимание на более традиционные системы с другими температурами.

В конце концов, есть еще электрические теплые полы, и даже пленочные инфракрасные.

достоинства, виды система, монтаж своими руками

На данный момент газовое отопление является безусловным лидером в жилом секторе. К сожалению, его подключение требует не только множества разрешений, но и наличия самой газотранспортной системы, которая есть далеко не в каждом населенном пункте РФ. Традиционная альтернатива в виде твердотопливных котлов является слишком трудоемкой. Закупка угля или дров, их обработка, хранение, размещение довольно громоздкого котельного оборудования, а также его обслуживание – процесс, требующий значительных денежных затрат и постоянного внимания. Электрический обогрев страшит высокой стоимостью киловатта. Однако ПЛЭН отопление позволяет эффективно конвертировать электрическую энергию в тепловую, снижая затраты на обогрев 1 м² помещения в несколько раз.

Эффективный и экономный способ обогрева при помощи ИК пленок ПЛЭН

Содержание статьи

• 1 Что такое ПЛЭН отопление
• 2 Принцип действия системы отопления ПЛЭН
• 3 Достоинства и недостатки системы отопления ПЛЭН
• 4 Влияние инфракрасного излучения от ПЛЭН отопления на здоровье
• 5 Область применения систем отопления ПЛЭН
• 6 ПЛЭН отопление: технические характеристики
• 7 Виды систем ПЛЭН по способу размещения обогревателей
  • 7. 1 Потолочные системы
  • 7.2 Напольные системы
• 8 Нюансы монтажа системы отопления ПЛЭН
• 9 Система отопления ПЛЭН: отзывы реальных владельцев
• 10 Стоимость оборудования для отопления ПЛЭН — цена, где купить, каталоги и производители

Что такое ПЛЭН отопление

ПЛЭН – пленочный лучистый электронагреватель, это новый экономный тип устройств инфракрасного обогрева. В отличие от традиционных ИК-излучателей он продуцирует не инфракрасные, а тепловые волны, что гораздо экономнее. ИК-резонатором выступает металлическая подложка. Конструкция ПЛЭН имеет многослойную структуру и состоит из нескольких слоев лавсана, между которыми расположены резистивные нагревательные элементы и алюминиевая фольга. Инфракрасное отопление ПЛЭН может разогревать элементы до +40÷45°С, однако основным средством нагрева помещения являются инфракрасные волны, которые продуцирует поверхность.

Различные типоразмеры листов отопления

Принцип действия системы отопления ПЛЭН

Процесс обогрева при помощи пленочного обогревателя происходит следующим образом:

• Напряжение подается на контакты устройства, резистивные полоски, которые быстро разогреваются до +45÷50°С. Некоторые модели специального назначения (сушилки, мини-сауны, тепличные обогреватели) имеют гораздо большие эксплуатационные параметры;
• Тепло, вырабатываемое резистивными элементами, распределяется по металлической прослойке. В качестве материала используется алюминий, имеющий высокую теплопроводность и теплоемкость;
• Благодаря наличию отражающего слоя и особой частоте резистивных элементов, тепло преобразуется в лучевой поток с длиной волны в инфракрасном диапазоне до 9,4 мкм;
• ИК-излучение при встрече с физическим объектом, поглощающим волны, приводит к нагреванию последнего. При этом длина и частота ИК-волн позволяет излучению беспрепятственно проходить через тонкие слои декоративно-отделочных материалов.

Особенности функционирования ПЛЭН отопления

Таким образом, пленочный обогреватель ПЛЭН может располагаться на элементах конструкции межэтажных перекрытий за подвесным или натяжным потолком и осуществлять нагрев всех поверхностей в помещении. Прежде всего, это пол и стены, а также, различные предметы интерьера, попавшие под воздействие инфракрасного излучения. Нагрев приводит к передаче тепла в воздух помещения, формируя восходящие конвекционные потоки. Как показывает практика и отзывы, инфракрасный теплый потолок нагревает помещение на 10°С за 1÷1,5 часа.

Достоинства и недостатки системы отопления ПЛЭН

Существует целый перечень достоинств, составленный по отзывам на инфракрасное отопление дома:

• экономичность. Общие финансовые затраты на оборудование, расходные материалы, а также стоимость монтажа гораздо ниже, чем при установке других разновидностей отопительных систем с сопоставимой теплоотдачей. Эксплуатационные расходы, в среднем, на 30% меньше, чем у традиционных систем отопления, работающих на электричестве;
• надежность, долговечность и пожарная безопасность. В конструкции ПЛЭН отсутствуют подвижные части, проводники и термоэлементы надежно запаяны в толстый слой диэлектрика, а максимальная температура излучающей поверхности не превышает +45÷50°С. Эксплуатация подобных обогревателей допускается в деревянных постройках любого типа, включая складские помещения с высокой степенью пожарной опасности. Большинство производителей определяет гарантийный срок эксплуатации своих изделий в 25 лет, уточняя, что ресурс службы элементов ПЛЭН отопления составляет не менее 50 лет;
• рациональное использование пространства в помещении. Толщина пленочного обогревателя не превышает 1,5 мм. Кроме того, монтаж допускается за декоративными панелями, подвесными и натяжными потолками, стандартными напольными покрытиями;
• автоматизация и простота управления. Готовые комплекты систем отопления ПЛЭН, как правило, реализуются с программируемыми контроллерами и датчиками температуры. Их использование не только позволяет поддерживать комфортную температуру в помещении, но и дополнительно оптимизирует затраты электроэнергии при эксплуатации;
• комфортный микроклимат. В помещении сохраняется оптимальный уровень влажности, не снижается количество кислорода, а тепло распределяется равномерно по всему объему.

Комфортное распределение температуры в комнате

Справедливости ради следует указать недостатки системы отопления ПЛЭН:

• В помещении будет невозможно использовать декоративную отделку типа штукатурки, покраски или оклейке обоев;
• Необходимо провести качественную теплоизоляцию всего сооружения включая обязательное применение пароизоляционных мембран и ветрозащитных пленок;
• Электропроводка строения должна быть полностью исправна, в противном случае необходимо осуществить ее замену и/или проложить отдельную линию с собственным УЗО.

Важно! Существуют определенные особенности эксплуатации. По отзывам расход электроэнергии на пленочный теплый пол при падении напряжения в электросети существенно возрастает. Это связано с тем, что интенсивность нагрева элементов в этом случае снижается, и автоматика компенсирует снижение температуры, увеличением срока работы оборудования.

Влияние инфракрасного излучения от ПЛЭН отопления на здоровье

Инфракрасное излучение, которое генерирует ПЛЭН, является ничем иным, как электромагнитными волнами определенного диапазона. В ИК-диапазоне принято выделять три группы волн:

• короткие, с температурой более 80°С;
• средние, с температурой до 60°С;
• длинные, с температурой до 30°С.

Кроме температуры они характеризуются степенью воздействия на живые организмы. Короткие, наиболее опасные, могут проникать в организм, разогревая внутренние органы. Воздействуя на кожу, вызывают термические поражения.

Волны средней длины влияют на организм более мягко, но длительное пребывание под их воздействием, также нежелательно.

Длинноволновое излучение проникает сквозь внешний слой эпидермиса и мягко разогревает влагу в организме. Оно воспринимается как приятное тепло  естественного происхождения. По утверждению иммунологов такие волны оказывают общее позитивное влияние на организм, активизируют процессы регенерации кожного покрова, стимулируют иммунитет.

Пленочное ПЛЭН отопление разогревается максимум до +50°С, следовательно, испускает длинные волны инфракрасного диапазона. Кроме того, для поддержания температуры, элементы функционируют не более 6÷10 мин в час, что минимизирует последствия какого-либо воздействия на человека.

Диапазон ИК волн, излучаемых пленками ПЛЭН

Область применения систем отопления ПЛЭН

ПЛЭН отопление можно применять в качестве основного и вспомогательного. Не существует никаких медицинских ограничений на его использование. Более того пленочные ИК-обогреватели рекомендуется применять в детских дошкольных учреждениях, школах, больницах и т. п.

В квартирах и коттеджах ПЛЭН пленку можно использовать в любом помещении, в том числе с повышенной влажностью. Единственным условием является более тщательная изоляция соединительных контактов. Монтаж можно осуществлять на любой поверхности: пол, потолок, стены.

Благодаря своей экономичности и безопасности такой тип нагрева получил применение и в производстве. К примеру, комплект УКЛС-14-5 используется для сушки древесины. Его производственная мощность 25 м³/мес.

ПЛЭН панели расположены между слоями древесины, что ускоряет процесс сушки

Еще одним интересным решением на базе ПЛЭН технологий является компактная переносная инфракрасная сауна СПИ-220/1. Она получила широкое применение в качестве приспособления для похудения и SPA-процедур.

Более подробно о возможностях ее использования в этом видео:

Watch this video on YouTube

ПЛЭН отопление: технические характеристики



Стандартная панель ПЛЭН состоит из:

1. Кабеля электроснабжения.
2. Голограммы производителя.
3. Места соединения провода и нагревательного резистора (заводская пайка).
4. Полосы термоэлемента.
5. Отражателя излучения (фольги).
6. Зоны для крепежных элементов.

Независимо от производителя пленочных обогревателей основные технические и эксплуатационные характеристики строго стандартизированы:

• рабочее напряжение (стандартная бытовая электросеть) — 220 В;
• максимальная мощность — 175 Вт/м²;
• номинальный ток — 0,8 А/м²;
• максимальная температура внешней поверхности пленки — 50°C;
• толщина элемента — 1 мм;
• класс защиты по международной классификации — IP67;
• длина — 1÷5 м;
• ширина,производится в трех стандартных вариантах — 350/510/650 мм.

Таблица соотношения длины, напряжения и мощность нагревательного элемента

Виды систем ПЛЭН по способу размещения обогревателей

Фактически, пленочные ИК-обогреватели можно устанавливать на любую более-менее ровную, прямолинейную поверхность. Но чаще всего их располагают на потолке или под напольным покрытием. Монтаж на стену является крайне неэффективным решением и может быть продиктован только технической необходимостью обогрева конкретного места. Как для пола, так и для потолка используются одни и те же элементы, методы их крепления и подсоединения.

Потолочные системы

При размещении ПЛЭН панелей на потолке ИК-излучение будет направлено строго вниз. Таким образом, основная площадь поглощения придётся на пол, который и будет выступать основным элементом, аккумулирующим, а затем отдающим, тепло. В соответствии с законом конвективного теплообмена нагретый поверхностью пола воздух будет подниматься вверх. При этом, температура на высоте 1,5 м будет ниже на 1,5÷2°С, чем на поверхности пола. Такое температурное распределение считается оптимальным с точки зрения медицины. Дополнительным преимуществом потолочного размещение является возможность установки любого типа декоративного покрытия: из гипсокартона, вагонки или натяжные потолки, при условии их размещения на некотором отдалении от нагревательного элемента.

Полноценное отопление помещения мансарды при помощи пленочных инфракрасных ПЛЭН систем, устанавливаемых как на потолок, так и на стены

Для пленки, расположенной на потолке, значительно снижается риск механических повреждений. Однако если потолочное инфракрасное отопление расположено в квартире многоэтажного дома, следует позаботиться о надежной гидроизоляции, в качестве защиты от затопления соседями сверху. Существуют и определенные технические ограничения, устанавливать плёночные ИК-обогреватели экономически нецелесообразно, если высота потолков в помещении превышает 3,5 м.

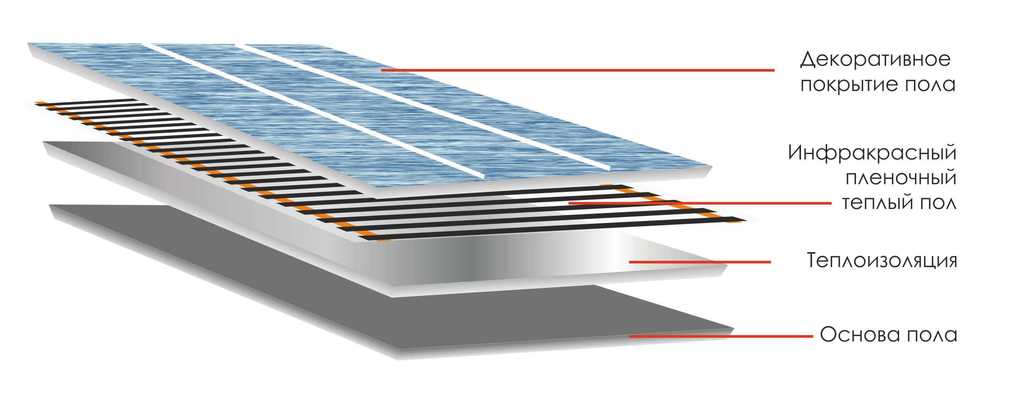

Напольные системы

В качестве напольного покрытия могут быть использованы практически любые материалы: ламинат, паркет, ковролин, некоторые виды линолеума. При их выборе следует обратить внимание на отметку производителя «допускается для использования в системах тёплый пол». После включения ИК-излучение поглощается материалом напольного покрытия, который после нагрева передает тепло предметам интерьера.   Фактически, независимо от места установки нагревательных элементов отопление помещения осуществляется конвекционным способом.  Основные преимущества напольного расположения является отсутствие воздействия инфракрасных лучей на жильцов и бытовую технику.

Теплый пол полностью безопасен и может использоваться в помещениях с умеренной влажностью

Важно! Ни производители бытовой техники, ни лаборатории по ее испытаниям не привели убедительных доказательств негативного влияния ИК-излучения на современные бытовые электронные устройства. Тем не менее, многие пользователи уверены, что ИК-волны являются причиной быстрого выхода из строя бытовой аппаратуры.

Устойчивость к механическим воздействиям и влажности у некоторых марок ПЛЭН панелей достаточно высока, чтобы они использовались для подогрева грунта теплиц

Нюансы монтажа системы отопления ПЛЭН

Все без исключения производители обещают эффективность обогрева и экономию электроэнергии. Но необходимо понять, что данное утверждение правдиво только в определенных условиях. Одно из основных — это тщательная теплоизоляция всего сооружения и замена окон на энергосберегающие многокамерные. Традиционно утепление дома выполняется снаружи минеральной ватой или пенопластом под штукатурку или сайдинг. Если система ИК-обогрева будет использоваться в качестве основного средства отопления помещения, то необходимо, чтобы термоэлементами было покрыто не менее 70÷80% пола или потолка. Если в качестве вспомогательной системы, то вполне достаточно 30÷40%.

Терморегулятор, в составе которого присутствует электронный термометр, рекомендуется устанавливать на высоте 10÷15 см или 1,5÷1,7 м от пола при напольном и потолочном расположении нагревательных элементов соответственно.

Особо важный момент в эксплуатации ПЛЭН отопления – обеспечение достаточной мощности тока. Это обязательное условие установки, без которого эффективность экономической системы существенно снизится. Решением данной проблемы является приобретение и использование блока распределения нагрузки, который будет попеременно включать различные контуры отопительной системы, оптимизируя эксплуатационную мощность.

Система отопления ПЛЭН: отзывы реальных владельцев

Несколько реальных отзывов на пленочный обогреватель ПЛЭН:

Сергей12: Проверял, работает: но помещение не должно быть выхоложено(t помещения ниже 0С)

При выхоложенном помещении долго будет прогревать (не пробовал, но думаю не менее 2-3 суток в кирпичном или ж/б, в зависимости от температуры помещения).

Пробовал в деревянном летнем домике(внешняя отделка вагонка (без утеплителя) внутренняя вагонка, пол не утеплен) комната 15м2, установили 5.5м2 ПЛЭН на потолок,при tвоздуха на улице -3С, за 2 часа в комнате уже было +15, больше 22С поднять не смог, (крепили на потолок монтажным степплером, сначала 3мм изолон, а на него ПЛЭН…

Более подробно на ForumHouse: https://www.forumhouse.ru/threads/8708/

filipok49,Россия, Невьянск: Достоинства: практичный экономичный

Недостатки: мало кто о нем знает мало рекламы

Когда у меня встал выбор в отоплении своего дома я не секунды не сомневаясь выбрал ПЛЭН отопление без котлов, батарей и труб! Он пожаробезопасен, экономичен на энергии, имеет высший класс защиты-lp67! ПЛЭН не боится ни разморозки ни перепадов напряжения ни протечки воды. Вообще я очень признателен Фирме, которая выпускает это обогреватель…

Подробнее на Отзовик: http://otzovik.com/review_1298791.html

Стоимость оборудования для отопления ПЛЭН — цена, где купить, каталоги и производители

Технические характеристики элементов ПЛЭН отопления и цена

Производитель	Марка	Фото	Стоимость руб/м2
ООО «НТК Иннотех»	НИРВАНА		950
ООО «ПСО-Эволюшн»	ЭВО-300 SOFT, ST		1000
	ЭВО-300 PRO		1100
Завод РОСт	ПЛЭН-Зебра		1150
ЭСБ технологии	ПЛЭН (товарный знак)		1300

Таблица производителей и стоимости их продукции

Таблица сравнения затрат на установку системы отопления газового, электрического, твердотопливного котла и пленочного обогрева ПЛЭН



Обсудить1

Предыдущая

ИнженерияЗаземление и зануление: в чем разница по уровню безопасности

Следующая

ИнженерияКак не прогадать с выбором: трубы для теплого водяного пола

Системы отопления S-Plan — Как работает система S-Plan с бойлером?

Система отопления S-plan – как они работают, схемы и хороши ли они?

В большинстве жилых домов в Великобритании, скорее всего, будет установлена ​​одна из двух систем отопления. Это называется S-планом и Y-планом, которые стоит понимать, поскольку они контролируют вашу систему отопления.

Получите новое предложение котла за 20 секунд здесь

В этом руководстве вы узнаете больше о системах отопления S-plan, о том, как они работают и как вы можете установить этот тип системы отопления в вашем доме с новым котлом. Однако использование этой системы отопления имеет ряд преимуществ и недостатков, о которых также будет рассказано в этой статье.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Что такое система отопления S-Plan?

Система отопления S-plan образует одну из двух основных систем в среднем доме в Великобритании. В системе отопления этого типа можно найти два отдельных клапана с электроприводом, первый из которых управляет отоплением, а другой – подачей горячей воды.

Отопление S-plan для зонального управления

В системе отопления S-plan у вас есть возможность управлять двумя клапанами по отдельности. Также возможно создать более зоны ’ в вашем доме, которые также помогают контролировать определенные области дома отдельно от других.

Ключевым фактором здесь является более низкое потребление энергии и экономия денег на счетах. Данные, опубликованные Ofgem, показали, что в сентябре 2021 года средний счет за электроэнергию в Великобритании составлял 95 фунтов стерлингов в месяц . Этот тип системы отопления может быть полезен для контроля за отоплением и горячей водой в целом.

Существует множество различных вариантов обогрева, но этот, пожалуй, самый популярный из всех. Он имеет тенденцию заменять многие из старых систем и может быть хорошим вариантом, если вы рассматриваете установку нового котла.

Как работает система отопления S-Plan?

Хотите знать, как все это работает? Схема S-образной системы отопления имеет форму буквы S. Он работает за счет использования нагретой воды из бойлера, которая затем перенаправляется в змеевики с горячей водой или, альтернативно, в радиаторы, которые помогают обогревать ваш дом.

Два отдельных клапана с электроприводом помогают контролировать температуру как горячей воды, так и центрального отопления. В системе S-plan также есть цилиндрический термостат, комнатный термостат и программатор, который помогает эффективно управлять отоплением вашего дома.

Нужен ли для систем S-Plan бойлер с горячей водой?

Да. Для систем S-Plan требуется водонагреватель, поскольку они контролируют подачу горячей воды в цилиндр и из него в каждой зоне. Это также означает, что вам понадобится системный котел или обычный котел.

Нет необходимости использовать эту систему с комбинированным котлом, так как вы управляете отоплением и горячей водой непосредственно на котле с помощью кранов и термостата. Если вы хотите контролировать зоны, вы можете просто использовать интеллектуальные термостатические радиаторные клапаны и интеллектуальный термостат. Если вас беспокоит энергоэффективность, ознакомьтесь с нашим руководством по наиболее эффективным комбинированным котлам здесь.

Подходят ли системы S-Plan для новостроек?

Часто это предпочтительный выбор систем для большинства современных объектов, поэтому вы можете ожидать найти их во многих новостройках по всей стране.

Когда требуется клапан порта горячей воды или центрального отопления, напряжение 230 В проходит через провод Motor Live. Затем это помогает повернуть клапан, который позволяет тепловому насосу проталкивать воду. Если клапан полностью открыт, он нажимает на микропереключатель. Это активирует еще 230 В для розжига котла.

После подачи горячей воды или центрального отопления питание Motor Live отключается, а затем пружины клапана закрываются.

Это может быть вызвано срабатыванием или выключением таймера. Вы также обнаружите это в результате того, что термостат достигает желаемой температуры, а затем отключается.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Как настроить систему отопления S-Plan

Когда дело доходит до настройки системы S-plan, стоит нанять для этой работы местных специалистов. Часто гораздо выгоднее, чтобы кто-то сделал это за вас, чем делал это сам.

Тем не менее, в Интернете есть несколько полезных обучающих видеороликов, на которые стоит обратить внимание при установке собственной системы отопления S-plan с новыми котлами.

Установка системы S-Plan

Для установки системы вам потребуются все различные нагревательные компоненты, необходимые для ее правильной установки. Стоит оценить вашу текущую систему планирования и выяснить, как эта система принесет больше пользы вашей собственности.

Если вы хотите подключить эту систему самостоятельно, убедитесь, что понимаете, что делаете, и должным образом изучили этот навык. В противном случае лучше вызвать инженеров Gas Safe, имеющих опыт установки газовых и отопительных систем.

Каковы преимущества систем отопления S-Plan?

В частности, у этой системы планов есть много преимуществ, и когда вы изучаете все доступные системы планов, полезно взвесить все за и против. Вот некоторые из этих преимуществ для вашего рассмотрения.

• Тщательный контроль температуры : Нет ничего более эффективного, чем тщательный контроль системы горячего водоснабжения и отопления.
• Управление несколькими зонами: Независимо от того, хотите ли вы иметь более одного водонагревателя или несколько радиаторов, эта система стоит того. Он предоставляет вам более широкие возможности для управления различными областями вашего дома.
• Работа по расписанию для ваших нагревательных компонентов : Наличие времени работы для всех ваших потребностей в отоплении означает, что вы можете ограничить и сэкономить деньги в результате.
• Деньги сэкономлены на топливе : Говоря о деньгах, когда дело доходит до поддержания вашего дома в хорошем финансовом состоянии, то это может быть полезно. Кто не хочет сэкономить деньги на счетах за электроэнергию?
• Расход отопительной воды остается постоянным : При использовании системы S-plan вы обнаружите, что сам расход отопительной воды не уменьшается.

Быстро становится очевидным, насколько полезны эти системы и почему они продолжают широко использоваться для большинства объектов недвижимости в наши дни. Если вы думаете о добавлении системы S-plan, узнайте, сколько стоит новый котел, поскольку в долгосрочной перспективе он может быть еще более рентабельным.

Котлы для систем S-Plan?

Если вы ищете новый котел и хотите, чтобы он подходил для системы S-Plan, обратите внимание на следующие системные котлы, которые будут хорошо работать с ними:

• Системный котел Viessmann Vitodens 100 Вт
• Worcester Bosch Системный котел 4000
• Worcester Системный котел Bosch 8000

Если вы думаете, что новый котел недоступен, то вам может повезти. С Boiler Central вы можете получить новый системный котел на деньги, что означает, что вы можете распределить стоимость нового котла на 2 или более лет. Вы даже можете купить сейчас, а заплатить через 12 месяцев! Все эти новые котлы также являются водородными котлами, поэтому вы можете быть уверены, что в будущем они не будут запрещены!

Каковы недостатки систем отопления S-Plan?

Есть ли недостатки в использовании системы S-style? В частности, в этой системе могут быть некоторые общие ошибки, о которых стоит знать, если вы рассматриваете возможность внедрения систем S-plan. Ознакомьтесь с некоторыми из лучших комбинированных котлов на рынке, которые могут быть лучшим и более дешевым вариантом.

Заедание микропереключателя

Распространенной проблемой в этих системах является электрический микропереключатель. Это находится в приводе и часто может залипать. Это приводит к тому, что котел и насосы работают постоянно, что не будет хорошо ни для котла, ни для его стоимости в вашем доме.

Как общая неисправность, она также может привести к другим проблемам, например, к перегреву котла. Это само по себе может нанести значительный ущерб оборудованию и может стоить вам больших затрат на ремонт.

Проблемы с качеством воды

В зависимости от качества воды часто могут возникать проблемы с этим вариантом центрального отопления. Магнитный шлам часто может воздействовать на седло клапана. Это приводит к тому, что шпиндель клапана становится жестким или заедает.

Движение привода также может быть ограничено, что может вызвать проблемы в работе котла. Это часто проблема с котлами, когда они не используются в определенное время года, например, летом.

Комнатные термостаты

Комнатный термостат иногда может перестать работать. Это может быть простой случай замены батареек или поломки самого термостата. Это довольно распространено во всех системах. Если у вас есть умный термостат, вы должны получить уведомление на свой телефон через приложение.

При любых проблемах, возникающих в компонентах системы, будь то водонагреватель или отдельные клапаны, стоит обратиться к ним. Если у вас нет опыта работы с системой горячего водоснабжения или отопления в целом, то, вероятно, лучшим вариантом будет нанять инженера.

Быстрое решение этих проблем вызовет меньше хлопот и означает, что вы не останетесь без потребности в горячей воде или отоплении в вашем доме. Это одна из проблем, с которой вы не хотите сталкиваться.

У вас есть большая площадь, которая нуждается в горячей воде? Ознакомьтесь с другими техническими способами, такими как заголовок с низкими потерями.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Системы S-Plan – Заключение

Если вам нужен очень популярный вариант отопления дома, то эта система — популярный выбор. Возможность добавить дополнительную зону обогрева может быть полезна для больших домов и тех, кто хочет лучше контролировать отопление в своей собственности. №

Это также отличный выбор для разделения системы отопления и горячего водоснабжения. Таким образом, вам не нужно использовать оба все время.

Часто задаваемые вопросы

В чем разница между системами отопления S и Y – Plan?

Системы плана Y отличаются от систем S тем, что в них используется клапан среднего положения, который направляет первичный поток как в контур отопления, так и в контур горячего водоснабжения. S-plan работает с двумя или более различными зональными клапанами, что упрощает пользователю управление как горячей водой, так и отоплением.

Почему система отопления называется S-Plan?

Система получила свое название благодаря тому, как она схематически изображена. Компоновка системы приводит к S-образной форме.

Где можно приобрести двухходовые клапаны?

Если вы хотите приобрести двухходовые клапаны, то их можно найти в большинстве магазинов DIY, таких как, например, Screwfix.

Если вы не можете приобрести их самостоятельно, инженер, который поможет вам заменить вашу систему или адаптировать двухходовой клапан, сможет получить ее от вашего имени.

Сколько стоит система отопления S-Plan?

Средняя стоимость нового котла и системы отопления может составлять от 2000 до 5000 фунтов стерлингов . Варианты S-плана являются наиболее распространенными и, следовательно, вероятно, одними из самых доступных.

Всегда полезно оценить, сколько вы можете себе позволить, выбирая правильную систему для своего дома. Вы можете обнаружить, что план s более подходит из-за его универсальности как с большими, так и с маленькими свойствами.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Посмотреть план системы отопления | HomeServe USA

• Дом
• Планы ремонта
• ОВКВ
• Пресс-центр
• Истории клиентов

Отопительная система

Когда вы покупаете и въезжаете в свой первый дом, вам нужно о многом подумать. Но одна вещь, которую новые домовладельцы не ожидают, — это дорогостоящий ремонт дома, например, поломка системы отопления. Поэтому, когда в вашем доме отключается тепло, вы обязаны вызвать мастера по ремонту и оплатить наличные расходы. И в среднем вы можете ожидать, что заплатите много за ремонт и ремонт печи. Готовы ли вы в финансовом плане, если произойдет авария в системе отопления?

Когда у вас есть план от HomeServe, ваш бюджет защищен от дорогостоящих счетов за поломки покрываемой системы отопления в размере вашего пособия и обеспечивает душевное спокойствие. Когда у вас есть план и возникают эти проблемы, позвоните нам, и мы отправим к вам техника, чтобы помочь решить проблему с системой отопления.

Посмотреть планы в вашем районе

Пожалуйста, введите 5-значный почтовый индекс

1

Что такое план системы отопления?

Ваша система отопления является важной системой в вашем доме, и когда происходит поломка, это может быть очень стрессовой ситуацией для домовладельца. Чего вы можете не знать, так это того, что если у вас есть план с HomeServe, вам не нужно беспокоиться об этом.

Что покрывает план системы отопления от HomeServe?

Когда происходит поломка системы отопления, вы быстро понимаете, что можете столкнуться с долгими холодными днями, пытаясь найти надежную помощь по ремонту в напряженные зимние месяцы. С планом системы отопления от HomeServe вы можете меньше беспокоиться, поскольку он охватывает множество проблем, которые могут возникнуть с системой печного отопления, например:

• Плавкие вставки и газовые клапаны
• Реле давления и регулирующий клапан
• Вентилятор и ограничители
• Пилоты и термопары
• Двигатели вентилятора и сборка
• Основная и пилотная горелка
• Барометрический демпфер
• Вентилятор и отсечка при низком уровне воды
• Вентилятор и отсечка при низком уровне воды

Если вы подготовили план от HomeServe и столкнулись с неожиданной поломкой, просто позвоните на нашу круглосуточную горячую линию по ремонту. Затем мы отправим профессионала, чтобы решить проблему и помочь облегчить стресс, связанный с нежелательным ремонтом дома.

Посмотреть планы в вашем регионе

Пожалуйста, введите 5-значный почтовый индекс

Какие проблемы может вызвать система отопления?

Вы всегда должны следить за тем, чтобы любые проблемы, с которыми вы сталкиваетесь в вашей системе отопления, решались оперативно. Если вы оставите мелкие проблемы нерешенными, они могут превратиться в гораздо более серьезные. Неисправный или сломанный нагреватель или печь может вызвать следующие проблемы:

• Нет нагрева
• Морозильные трубы
• Препятствие в фильтрации
• Механическая неисправность
• Сбои с термостатом

Вот почему рекомендуется иметь план защиты на случай, если вы столкнетесь с проблемой отопления. У HomeServe есть планы страхового покрытия, которые помогут вам облегчить ваши заботы.

Стоит ли планировать систему отопления?

Возможно, сейчас вы этого не понимаете, но ремонт дома может быть дорогим и вызывать головную боль. Наличие плана системы отопления означает, что вам не нужно беспокоиться об оплате сотен долларов за покрываемый ремонт. Вы также будете спокойны, зная, что ущерб, нанесенный вашему дому в результате проблем с системой отопления, будет устранен экспертом.

Часто задаваемые вопросы

• Стоит ли планировать защиту печи?

  Вы должны думать о долгосрочной перспективе. На первый взгляд может показаться, что нужно заплатить много денег, но когда потребуются замены, вы пожалеете, что не подготовили план защиты печи.

• Когда следует заменить систему отопления?

  Ожидаемый срок службы систем отопления составляет от 10 до 15 лет, при этом он потенциально может прослужить дольше в зависимости от марки, модели или использования. Для домовладельцев, которые постоянно используют свою систему и живут в холодном климате, вы можете заменить ее раньше.

• Как обслуживать мою систему центрального отопления?

  Вы должны обслуживать свои системы центрального отопления не реже одного раза в год, даже когда все работает нормально. Вы можете пригласить мастера по ремонту и сделать это для вас в обычном порядке.

• Действительно ли необходимы ежегодные проверки печи?

  Регулярное техническое обслуживание поможет вашим системам отопления, вентиляции и кондиционирования воздуха работать в любое время года. Эта процедура также может повысить эффективность вашей системы HVAC, что означает, что вы можете ежемесячно экономить деньги на счетах за коммунальные услуги.

Что говорят клиенты HomeServe

• Южный Джерси, Нью-Джерси (Фрэнк)

  «Абсолютно лучший сервис по ремонту отопления, который я когда-либо получал. Несмотря на то, что пришлось заказывать деталь, вся работа была выполнена в тот же день. Удивительный!»

• Кливленд, Огайо (Б.

  No related posts.
