Что такое открытая система отопления: Закрытая система отопления и открытая, схема, плюсы и минусы

Добавлено автор alexxlab

Содержание

Открытая и закрытая системы отопления — Дом тепла

Зачастаую наши клиенты интересуются, какую систему отопления им необходимо устанавливать, открытую или закрытую

Сегодня хотелось бы объяснить разницу между ними, и немного разъяснить, какую систему отопления в каких случаях лучше использовать

Давайте начнём с открытой системы отопления

Открытая система отопления — это система отопления не под давлением. То есть, у Вас есть расширительный бак открытого типа. При использовании закрытой системы отопления у Вас используется вакуумный расширительный бак, именуемый экспанзомат, аварийная сборка и обязательно циркуляционный насос.

Давайте рассмотрим особенности открытой системы отопления

Открытая система, в основном, применяется на одноэтажных домах небольшой квадратуры, так как рсширительнвй бак лучше устанавливать сверху на подаче котла.

Открытую систему отопления можно, но нежелательно, использовать без применения циркуляционного насоса. То есть, можно сделать систему отопления, которая будет работать под уклоном (самотёк)

Рассмотрим плюсы и минусы открытой системы отопления

Плюсы:

1. Дешевизна. Вам не надо тратиться на вакуумный расширительный бак, аварийную сборку и может быть циркуляионный насос. Также, Вы можете особо не переживать за качество применяемых при монтаже материалов.

2. Безопасность. Единственное, что может произойти с Вашей системой отопления — это закипание. Но даже в случае закипания, ничего страшщного не прозойдёт. Если у Вас правильно сделана система отопления, в с лучае закипания, котёл просто покипит и остынет. У Вас не произойдёт прорыва в истеме отопления, взрыва котла и прочих неприятных моментов. По нашему опыту, закипание котла приводит максимум к замене термометра и регулятора тяги.

3. Любой котё может быть использован при открытой системе отопления, так как не создаётся большого давления, не столь важно качество и марка используемой при изготовлении стали.

Минусы открытой системы отопления:

1. Неприятный внешний вид. Зачастую расширительный бак открытого типа представялет собой сваренную из металла бочку, что выглядит не очень эстетично.

2. В том случае, если система делается под уклоном, трубы, радиаторы и прочие компоненты системы отопления будут на виду, что выглядит не очень по-современному.

3. Давайте представим, что котёл и расширительный бак расположен вблизи кухни или жилой комнаты. В момент закипания проливается большое количество горячей воды, которая наносит невозвратимый урон сделанному ранее ремонту, а также может нанести вред находящимся вблизи людям.

Закрытая система отопления.

Закрытая система отопления — система, использующаяся под давлением с применением расширительного бака закрытого типа.

Плюсы закрытой системы отопления

1. Коечно же, эстетический вид. Расиширтельный бак может быть установлен в любой точке системы отопления, где это будет уместно по Вашему проекту.

2. Закрытая система отопления может быть использована для любой квадратуры и этажности Вашего дома.

3. Не требуется Вашего постоянного вмшеательства для поддержания расботоспобоности системы отопления.

Минусы закрытой системы:

1. Дороговизна. Во-первых, Вам придётся потратиться на расширительный бак закрытого типа, аварийную сборку, циркуляционный насос и инвертор; во-вторых, необходимо использовать только высококачественные материалы, способные выдерживать большое давление.

2. Очень рекомендуется использовать только заводские котлы, прошедшие все необходимые испытания. Важно также обращать ванимание на максимальное давление.

3. При монтаже закрытой системы отопления лучше привлекать квалифицированные кадры, так как неверный монтаж может сулить Вам крупные проблемы.

4. Безопасность. В том случае, если у Вас не установлен инвертор, либо другой источник бесперебойного питания, Вы не защищены от закипания и, как следствие, прорыва в системе отопления. Нередки случаи взрывов самодельных котлов при использовании закрытой системы отопления.

Подведём итог

Если у Вас небольшой одноэтажный дом до 150-200 квадратных метров, проще всего Вам будет использовать открытую систему отолпения, так как это проще, дешевле и безопаснее.

Если же у Вас дом большой квадртуры и Вы привыкли к эстетическому внешнему виду и комфорту, лучше установить закрытую систему отопления, но соблюсти при этом некоторые правила: установить все требуемые компоненты, использовать высококачественный материал и доверять работу квалифицированным специалистам.

Открытая система отопления и закрытая

Открытая система отопления является самой простой и энергонезависимой системой с естественной циркуляцией. Основана такая система на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.

Далее охлаждённый теплоноситель возвращается обратно в отопительный котёл, где снова нагревается. Происходит естественная циркуляция теплоносителя. Система функционирует исключительно на воде, так как использование антифризов для отопления приводит к их быстрому испарению.

Открытая система отопления

В открытой системе теплоснабжения обязательно наличие расширительного бака, так как нагретая вода расширяется. Расширительный бак служит для приёма излишков воды при расширении и возврата её в систему при остывании, а также для удаления воды при чрезмерном её объёме. Бак герметичен не полностью, поэтому вода испаряется, вследствие чего необходимо постоянно возобновлять её уровень. В открытой системе отопления не используется насос. Система достаточно проста. Состоит из труб, стального расширительного бачка, радиаторов и котла. Применяются дизельные, газовые котлы и котлы на твёрдом топливе, кроме электрических.

В открытой системе отопления вода циркулирует медленно. Поэтому трубы при эксплуатации должны разогреваться постепенно, чтобы избежать их повреждения и закипания теплоносителя. Это может привести к преждевременному износу оборудования. Если в зимний период отопление не используется, то вода из системы обязательно сливается, во избежание замерзания трубопровода.

Чтобы циркуляция теплоносителя осуществлялась на необходимом уровне, необходимо производить монтаж отопительного котла в более низком месте системы, а в самом высоком устанавливать расширительный бак, например, на чердаке. Зимой расширительный бак необходимо утеплить. При установке трубопровода в открытой системе отопления требуется использовать минимальное количество поворотов, фасонных и соединительных деталей.

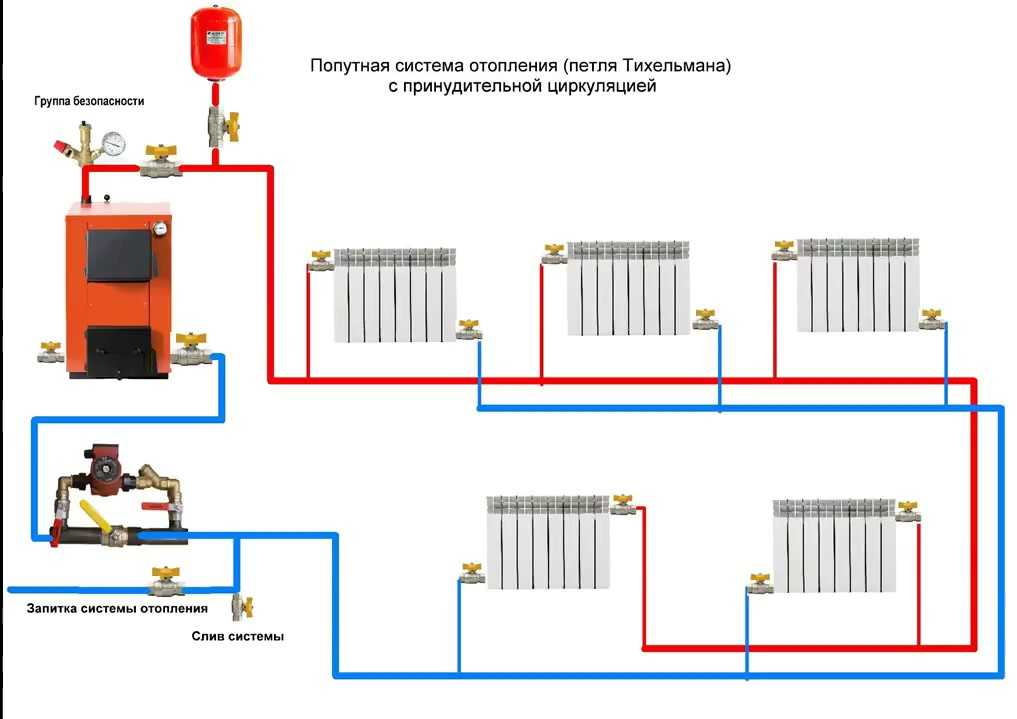

Закрытая система отопления

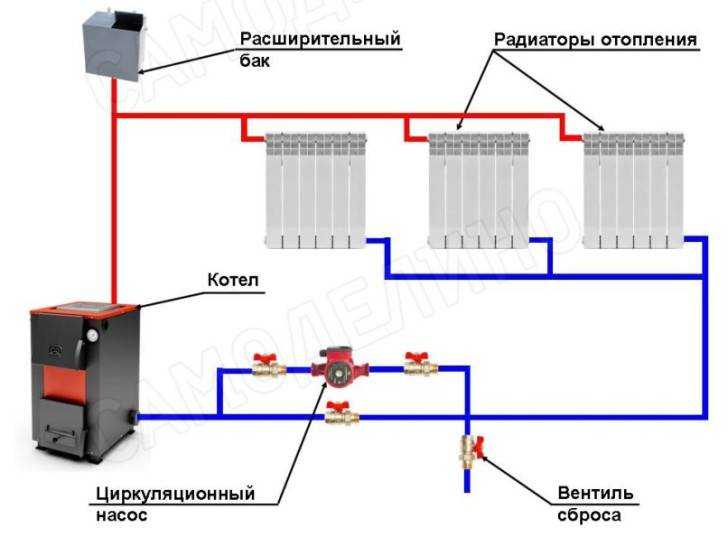

В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос.

В закрытой системе отопления при повышении температуры клапан расширительного бака открывается и забирает излишки теплоносителя. При понижении температуры теплоносителя циркуляционный насос закачивает его обратно в систему. В данной системе отопления поддерживается давление в заранее установленных пределах. Благодаря этому, осуществляется функция деаэрации теплоносителя.

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

  1. По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
  2. Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
  3. В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы. Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
  4. В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
  5. Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

  • простое обслуживание системы;
  • отсутствие насоса обеспечивает бесшумную работу;
  • равномерный прогрев отапливаемого помещения;
  • быстрый пуск и остановка системы;
  • независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
  • высокая надёжность;
  • не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

  • возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
  • воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
  • возможность замерзания теплоносителя в расширительном баке;
  • медленный нагрев системы после включения;
  • необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
  • невозможность использования антифриза в качестве теплоносителя;
  • достаточна громоздка;
  • низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

  • простой монтаж;
  • нет необходимости постоянно контролировать уровень теплоносителя;
  • возможность применения антифриза, не боясь размораживания системы отопления;
  • путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
  • из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
  • самостоятельное регулирование давления;
  • система экономичная и технологичная, имеет более длительный срок эксплуатации;
  • возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

  • самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
  • при работе насоса требуется электричество;
  • для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
  • при нарушении герметичности стыков возможно попадание воздуха в систему;
  • размеры расширительных мембранных баков в закрытых помещениях большой площади;
  • бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
  • возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжней для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

  • Автор: mihail-snarskiy
