Здесь речь пойдет о стабилизаторах напряжения в квартиру. Если же вы проживаете в частном доме (в коттедже, на даче), то ознакомьтесь лучше вот с этой статьей, так как электрическая сеть в загородной местности все-таки имеет свою специфику.

Прежде чем приступать к выбору конкретной модели, неплохо было бы задать себе вопрос: а нужен ли стабилизатор напряжения в квартире? Может, достаточно сетевого фильтра или реле напряжения?

Так нужен стабилизатор или нет?

Чтобы ответить на этот вопрос, достаточно померять напряжение в розетке в разное время суток. Особенно в вечернее, когда большинство жителей вашего дома приходят с работы и включают свои чайники, микроволновки и сварочные инверторы.

В соответствии с требованиями Международной электротехнической комиссии IEC 60038:2009 (ГОСТ 29322-2014), напряжение бытовой сети должно лежать в диапазоне 230В±10%. Но так как на данный момент во многих регионах до сих пор действуют устаревшие нормы (220В±10%), то фактически «разрешенным» является интервал 198…253 Вольта.

Для получения достоверной картины необходимо проводить замеры напряжения в течении длительного времени. Измерения обязательно должны попадать во все части суток — утро, день, вечер и ночь. Если есть возможность, лучше пригласить специалиста из компании, проводящей энергоаудит. Он установит специальное оборудование, которое соберет и проанализирует информацию за сутки.

В подавляющем большинстве случаев напряжение в квартире находится в допустимых пределах и в стабилизации не нуждается.

Однако, если результаты наблюдений показали наличие продолжительных периодов, когда напряжение превышает 253В или находится ниже 198В, то проблема действительно существует. Но не следует сразу же отправляться в магазин за стабилизатором.

Во-первых, имеет смысл написать жалобу в вашу местную энергоснабжающую организацию, сославшись на несоответствие напряжения стандартам (ГОСТ 29322-2014).

Во-вторых, конкретно ваша бытовая техника, возможно, совсем не критична к величине питающего напряжения.

Бытовая техника, которой все равно

Примерный перечень оборудования, которое без проблем переносит серьезные отклонения сетевого напряжения, представлен ниже.

Современные холодильники. Почему так можно узнать здесь.
Современные телевизоры. Об этом мы подробно говорили в этой статье.
Компьютеры и мониторы. Наличие собственного преобразователя напряжения (импульсного блока питания) сводит к минимуму влияние сетевого напряжения на их работоспособность. Подробнее тут.
Активная нагрузка: утюги, щипцы и фены, обогреватели, проточные водонагреватели, электроплиты, сушилки для обуви и т.п. Работать будет в любом случае, правда количество выделяемого тепла находится в квадратичной зависимости от напряжения.
Звуковоспроизводящая аппаратура: музыкальные центры, домашние кинотеатры, усилители, электрические звонки и прочее. Аудиофилы со мной, конечно же, не согласятся. На эту тему даже есть отдельная статья.
Светодиодные лампы. Благодаря встроенному в лампу драйверу тока, яркость свечения не зависит от питающего напряжения.

Приборы, чувствительные к питающему напряжению

А эта бытовая техника плохо реагирует на колебания напряжения в сети. В запущенных случаях возможен выход из строя.

Кондиционеры и пылесосы. В этих приборах стоят асинхронные двигатели, которые при пониженном напряжении* начинают жрать ток больше положенного, из-за чего обмотки двигателя сильно разогреваются. В таких случаях вся надежда ложится на тепловое реле. Если оно не обесточит схему, то из-за сильного перегрева возможна поломка. А если двигатель все-таки стартанет, то работать будет не на полную мощность.

Старые холодильники. Имеют точно такой же недостаток, как и кондиционеры. При низком напряжении в сети двигатель гудит и перегревается.
Древние телевизоры. От перепадов сетевого напряжения меняется размер растра и яркость изображения. Но таких телевизоров сейчас почти не осталось.

Люминесцентные и энергосберегающие лампы. При пониженном напряжении могут не зажжеться.
Лампы накаливания. Яркость свечения очень сильно зависит от величины напряжения в сети: снижение напряжения всего на 10% приводит к 25%-ому снижению яркости, а при 180 вольтах 60-ваттная лампочка превращается в 25-ваттную.
Микроволновые печки. При понижении напряжении питания мощность СВЧ-излучения падает настолько, что микроволновкой фактически становится невозможно пользоваться.
Стиральные машины. При понижении напряжении ниже критичного уровня, контроллер останавливает программу стирки и выводит соответствующую ошибку на индикатор. В старых стиралках «без мозгов» может сгореть двигатель.

Посудомоечные машины. При «неправильном» напряжении в розетке просто не включатся.
Навороченные бойлеры. Напичканные электроникой бойлеры просто отключаются при выходе напряжения за допустимые пределы.

*под «пониженным напряжением» понимается напряжение 180В или ниже.

Выбор стабилизатора

Если стабилизатор все-таки необходим, то прежде, чем отправляться в магазин следует хотя бы немного изучить матчасть. Не стоит полагаться на слащавых продавцов, которым, по сути, плевать, как оно потом будет работать. Гораздо надежнее будет самому во всем разобраться и сделать осознанный выбор. Ниже представлена вся необходимая информация о том, как выбрать стабилизатор напряжения для квартиры.

Итак, подбор конкретной модели квартирного стабилизатора напряжения можно разбить на три этапа — выбор типа устройства и количества фаз, а также нахождение минимально необходимой мощности. Остановимся на этих этапах подробнее.

Тип стабилизатора

Современные стабилизаторы бывают 4 типов*:

Релейные. Наиболее дешевые приборы, имеющие ступенчатую регулировку. Явный недостаток только один — щелкает во время работы (подробнее см. здесь).
Электромеханические (они же сервоприводные или «латерные»). Работают по принципу ЛАТРа, имеют плавную регулировку, но наименьшую скорость реакции. Требуют тех. обслуживания раз в год-полтора.
Электронные (они же симисторные или тиристорные). Бесшумные и быстрые, но дорогие и не слишком надежные. Регулировка выходного напряжения — ступенчатая.
Двойного преобразования. Наиболее дорогостоящие, но обладающие максимальной точностью стабилизации и фильтрации от входных помех. Подходит для лабораторного и медицинского оборудования. Применение в быту нецелесообразно.

*Раньше, в советские времена, были еще феррорезонансные стабилизаторы, но такую экзотику мы даже не будем рассматривать. Их время безвозвратно прошло.

Электромеханические стабилизаторы всем хороши: недорогие, свет не моргает во время переключения, надежные и простые как три копейки. Но я бы все равно не стал их рекомендовать, т. к. они требуют периодического обслуживания (замена токосъемных щеток), а это дополнительные временнЫе и финансовые затраты. В электродинамических стабилизаторах проблема износа графитовых щеток решена их заменой на износостойкий ролик, но и цена на устройства такого типа существенно возросла.

В стабилизаторах с двойным преобразованием выходное напряжение формируется схемой стабилизатора. Благодаря такому схемотехническому решению обеспечивается максимальная точность стабилизации — 1% и даже выше. У сетевых помех также нет шансов просочиться к защищаемой нагрузке. Отличные стабилизаторы, но цена… Покупать такой для дома — это все равно, что стрелять из пушки по воробьям.

Стабилизаторы электронного типа, в принципе, годятся для домашнего применения. Быстрые, бесшумные, не требуют никакого оперативного вмешательства. Но, на мой взгляд, пока все-таки дороговаты. Думаю, лучше подождать, пока мощные симисторы существенно подешевеют.

Исходя из своего опыта работы, могу сказать, что наиболее подходящим вариантом для квартирной техники является стабилизатор релейного типа. Качественные реле обеспечивают хорошую наработку на отказ и очень высокую скорость переключения (порядка 20 мс), что ничуть не хуже, чем у электронных стабилизаторов. Несомненный плюс стабилизаторов на реле — полное отсутствие каких-либо искажений входного синуса, что очень ценится аудиофилами и прочими эстетами.

При этом схемотехника релейных стабилизаторов проще, чем у электронных, так как исключаются дополнительные схемы защиты и теплоотвода нежных тиристоров/симисторов. В конечном итоге это положительным образом сказывается на надежности устройства в целом и его цене.

Чтобы не быть голословным, привожу сравнительную стоимость одного киловатта выходного (стабилизированного) напряжения для стабилизаторов разного типа:

Тип стабилизатора	Стоимость киловатта
Релейный	от 850 руб
Электромеханический	от 1050 руб
Электронный	от 3000 руб
Двойного преобразования	от 5000 руб

Учитывая вышесказанное, вывод очевиден — идеальным вариантом для квартиры является релейный стабилизатор.

Количество фаз

С принципом действия определились, теперь надо решить, сколько должно быть фаз у стабилизатора напряжения 220В для квартиры.

Тут вообще все просто: для бытовой техники однозначно нужен однофазный стабилизатор. В нормальных квартирах просто не бывает трехфазных потребителей.

По правде говоря, в негазифицированных домах иногда можно увидеть большую мощную 4-х конфорочную плиту, рассчитанную на 3-фазное подключение. Под нее в квартиру делают отдельный вводной кабель и монтируют специальную нестандартную розетку на кухне. Но, понятное дело, такую электроплиту нет смысла питать стабилизированным напряжением.

Какая мощность нужна?

Итак, теперь самый главный вопрос: какой мощности покупать стабилизатор в квартиру?

В целом тут все очень индивидуально и зависит от вашей бытовой техники, ее мощности и количества. Если вы хотели бы поставить стабилизатор только на освещение, то хватит каких-нибудь 500-600 Вт. А если есть необходимость запитать через стабилизатор всю квартиру, то тут уже понадобится прибор мощностью 10-15 или даже 20 кВт.

Чтобы не переплачивать за лишние киловатты, придется немного потрудиться и произвести некоторые вычисления.

Алгоритм расчета мощности стабилизатора напряжения в квартиру следующий:

Необходимо просуммировать номинальные мощности всех устройств в квартире. Точные значения мощности можно взять из паспорта к устройству или поискать на корпусе. Ориентировочные значения мощностей приведены в таблице 1 (см. ниже).
Определить прибор, обладающий наибольшей пусковой мощностью (скорее им окажется кондиционер или электромясорубка). Вычислить для этого прибора разницу между пиковой и номинальной мощностью. Прибавить полученную разницу к значению, полученную в п.1.
Полученное в предыдущем пункте значение необходимо умножить на 1.2.

Таблица 1. Приблизительные значения потребляемой мощности для современной бытовой техники.

Тип потребителя	Номинальная мощность, Вт	Пусковая мощность, Вт
Дрель электрическая	800	950
Угло-шлифовальная машина («болгарка»)	2200	2800
Перфоратор	1300	1600
Ленточно-шлифовальная машина (гриндер)	1000	1200
Пылесос	1400	1700
Холодильник	600	2000
Аппарат для приготовления мороженого (фризер)	1000	3500
Кипятильник, бойлер	500	1700
Кондиционер	1000	3500
Стиральная машина	1000	3500
Радиатор	1000	1200
Освещение	500	500
Электроплита	6000	6000
Электропечь	1500	1500
Микроволновая печь	800	1600
Теле- и аудио-техника	500	500
Электромясорубка	1000	до 7000

Если имеются взаимоисключающие устройства, которые никогда не будут включаться одновременно, то при расчете общей потребляемой мощности необходимо учитывать только один из них, — тот, у которого мощность больше.

Таким образом, чтобы рассчитать мощность стабилизатора, необходимую для любой квартиры, надо сделать всего три шага.

Пример расчета мощности

В качестве примера привожу расчеты мощности стабилизатора для моей собственной квартиры.

Вычисляю суммарную номинальную мощность всех электрических приборов:

Тип потребителя	Номинальная мощность, Вт	Пусковая мощность, Вт
Все лампочки	400	400
Телевизор Sony KDL-48W705C	92	92
Настольный компьютер	200	200
Apple MacBook Pro 13 MGX72	65	65
Пылесос	1800	2180
Болгарка Bosch GWS 13-125	1300	1690
Перфоратор Bosch GBH 2-28	880	1090
Холодильник Wirlpool ARC4020	200	1000
Стиральная машина LG F1096TD	2100	3500
Обогреватель	1500	1800
Микроволновая печь	800	1600
Утюг	2200	2600

Итак, суммарная номинальная мощность всего электрического в моей квартире равна 10657 Вт.

Как видите, перфоратор был исключен из расчетов, так как я совершенно точно уверен, что болгарка и перфоратор никогда не будут работать вместе. Так что из этих двух инструментов была оставлена только болгарка (как обладающая наибольшей мощностью).

Теперь надо найти тот прибор, который обладает самой большой пусковой мощностью. В моем случае это стиральная машинка. Разница между номинальной и пусковой мощностью равна:
3500 — 2100 = 1400 Вт
Таким образом, максимальная потребляемая мощность всей бытовой техники составляет:
10657 + 1400 = 12057 Вт
Осталось найти необходимую мощность стабилизатора с учетом 20%-ного запаса:
12057 · 1,2 = 14468 Вт (округляем до 15 кВт)

Как видите, даже для моей небольшой квартирки нужен как минимум 15-киловаттный стабилизатор напряжения. Поэтому люди, умеющие считать деньги, подключают через стабилизатор только то оборудование, для которого действительно критично питающее напряжение.

Внимание! Производители стабилизаторов, которым есть что скрывать, вместо активной мощности (Ватты, Вт) стараются на самом видном месте указать реактивную (Вольт·Амперы, ВА). Имейте в виду, что реактивная мощность всегда выше — иногда в три раза. Поэтому всегда уточняйте именно активную составляющую мощности, которую долговременно обеспечивает заинтересовавшая вас модель.

Готовые решения

Меня часто просят посоветовать какой-нибудь хороший стабилизатор напряжения в квартиру, поэтому привожу список надежных и проверенных временем моделей, которые с 90%-ной вероятностью вам подойдут.

Все стабилизаторы — релейного типа, кроме последнего (он электромеханический со щетками).

Все перечисленные стабилизаторы имеют функцию «BYPASS« — это когда вход соединяется с выходом напрямую, стабилизатор, по сути, вообще исключается из электрической цепи. Очень удобная вещь, если вам не требуется постоянная стабилизация напряжения. Или вы хотели бы временно подключить очень мощную нагрузку, которую ваш стабилизатор гарантированно не потянет (например, сварочный аппарат).

РЕСАНТА ACH-10000/1-Ц

РЕСАНТА ACH-10000/1-Ц — недорогой однофазный релейный стабилизатор на 10000 Вт. Представляет собой небольшой металлический ящик с ручками для переноски (ручки очень кстати, так как весит он под 20 кг).

Очень быстро реагирует на изменение напряжения в сети (скорость реакции всего 7 мс). Надежная модель, наблюдаю за двумя экземплярами вот уже третий год и никаких нареканий. Вся информация выводится на цифровой дисплей на передней панели. Единственное, что удручает, это громкие щелчки в момент переключения обмоток. Поэтому у изголовья кровати в спальне ставить не рекомендуется. Да и подсветка у экрана очень яркая, будет освещать спальню.

Есть точно такая же модель, только в навесном исполнении (РЕСАНТА ACH-10000Н/1-Ц), все характеристики совпадают, но стоит почти на тысячу дешевле. На фото ниже представлены сразу обе модификации.

Обе модели имеют встроенный сетевой фильтр для защиты от высокочастотных и импульсных помех. Имеется защита от короткого замыкания в нагрузке, а также от превышения мощности и перегрева.

Кстати, охлаждение сделано при помощи вмонтированного внутрь вентилятора, который включается под нагрузкой. Как и любые другие силовые приборы, эти не рекомендуется длительное время держать под 100%-ной нагрузкой, поэтому при выборе стабилизатора обязательно предусматривайте некоторый запас по мощности (процентов 20-30).

RUCELF SRWII-12000-L

RUCELF SRWII-12000-L — этот бытовой стабилизатор напряжения хорошо себя зарекомендовал из-за длительной бесперебойной работы. За время моей практики ни разу не слышал, чтобы эта модель сломалась.

В отличие от предыдущих моделей, имеет прочный корпус и приятный дизайн, поэтому хорошо вписывается в любую квартиру.

ЖК-экран, установленный спереди прибора, отображает не только входное и выходное напряжение, но и шкалу загрузки по мощности. Удобно контролировать параметры сети.

Многие предпочитают настенное крепление стабилизаторов, т.к. при этом он не занимает лишнее место в квартире, можно уложить всю проводку в кабель-каналы, дети не достают до кнопок и прочих органов управления. Крепеж этого прибора должен быть надежным, потому что весит этот ящик почти 25 кг. Вообще, большая масса релейного стабилизатора — это признак большой мощности.

REAL-EL WM-10/130-320V

REAL-EL WM-10/130-320V — настенный стабилизатор украинского производства, рассчитанный на серьезные колебания в электросети. На мой взгляд, является недооцененной моделью, и этим нужно пользоваться. Правда, сейчас уже трудно найти в продаже.

Имеет принудительное охлаждение, которое включается по мере необходимости (по умолчанию вентилятор не шумит). Легко справляется с повышенным напряжением (до 320 Вольт). Немного щелкает во время стабилизации, так что лучше всего устанавливать в коридоре.

Имеет встроенную защиту от перегрузки, повышенного напряжения, перегрева и импульсных помех. Отличный стабилизатор для бытовой техники.

Возможно, черный цвет корпуса для кого-то будет дополнительным плюсом. На рынке не так много стабилизаторов нестандартной расцветки.

ЭНЕРГИЯ АСН-15000

ЭНЕРГИЯ АСН-15000 — напольный однофазный релейный стабилизатор с широким диапазоном входных напряжений. Последние несколько лет производится на базе российского завода ЭТК Энергия.

Имеет несколько ступеней защиты: автомат от перегрузки, защита от перегрева (120°С), от повышенного напряжения (280В), от слишком низкого напряжения (120В). Есть встроенные вольтметры и амперметры.

Не искажает форму выходного напряжения. Имеет 5 ступеней регулировки. Немного шумный в моменты переключения.

Вход и выход выполнен в виде клемм, что намекает на стационарное размещение. Да его и не потаскаешь особо — масса прибора около 19 кг.

Требует надежного заземления. Конечно же, будет работать и без заземляющего проводника, но тогда необходимо обеспечить абсолютную недосягаемость стабилизатора от прикосновения (что на практике вряд ли достижимо).

SUNTEK СНЭТ 16000

SUNTEK СНЭТ 16000 — мощный релейный стабилизатор напряжения для бытовой техники. Способен работать на полную мощность уже от 140В на входе. В течении нескольких секунд выдерживает 50%-ную перегрузку, что очень важно при работе на потребителя с высокими пусковыми токами (пылесос, кондиционер, холодильник).

Имеет более высокую точность стабилизации по сравнению с вышеперечисленными моделями — порядка 5%. Встроенная система управления сама переключает способ охлаждения с естественной циркуляции на принудительный обдув.

С 25%-ным снижением мощности способен работать уже при 120 Вольтах. Дальнейшее уменьшение входного напряжения приводит к обесточиванию нагрузки, чтобы защитить ее от выхода из строя. Как и все релейные стабилизаторы совершенно не влияет на синусоидальность выходного напряжения.

Размещение возможно как напольное, так и навесное (настенное). Имеет клеммные колодки на входе и выходе. Без проблем переносит сильные броски напряжения от работающего рядом сварочного инвертора. Имеет варисторную защиту от высоковольтных импульсов (например, близкого разряда молнии).

Рассчитан на круглосуточную бесперебойную работу и показал прекрасную надежность.

SUNTEK СНЭТ 15000-ЭМ

SUNTEK СНЭТ 15000-ЭМ — напольный однофазный электромеханический стабилизатор. Обладает высоким КПД (более 97%), пониженным уровнем шума и повышенной перегрузочной способностью.

Здесь в полной мере реализуется главное достоинство всех электромеханических стабилизаторов — плавность регулировки. Так что можно забыть о скачкообразном изменении яркости светильников, которое неизбежно при использовании стабилизаторов со ступенчатой регулировкой (релейные, тиристорные).

Второе преимущество перед релейными — это высокая точность стабилизации, которая в данной модели достигает 2%.

Рабочий диапазон стабилизатора — от 140 до 270 Вольт. При эксплуатации в неполную мощность рабочий диапазон расширяется до 120-285В.

Ящик снабжен роликами, чтобы катать его с места на место. Поднять его далеко не каждому под силу (все-таки 54 кг живого веса!).

Отличная модель бытового стабилизатора напряжения 220 Вольт! Я бы всем его советовал, если бы не достаточно высокая стоимость и необходимость периодического обслуживания. Но если вас это не смущает, то берите и пользуйтесь. Не пожалеете.

Выводы

Итак, подведем краткие итоги.

В подавляющем большинстве случаев напряжение сети укладывается в допустимые рамки и стабилизатор не нужен. И с вашей розеткой, наверняка, тоже все в порядке.
Если с напряжением действительно беда, то берем однофазный релейный стабилизатор мощностью 10-15 кВт. В 90% случаев этого будет достаточно. Более точные расчеты можно сделать по приведенной выше методике.
Если вас раздражают громкие щелкающие звуки и моргающий свет в моменты переключения стабилизатора, тогда вместо релейного покупаем электромеханический, у которого плавная регулировка.

стабилизатор напряжения для дома | Советы электрика

17 Июль 2012 Советы специалиста

Всем привет, дорогие читатели моего сайта ceshka.ru! В этой статье я выскажу свои мысли по довольно часто встречающемуся вопросу у моих читателей- а нужен ли в квартире или доме стабилизатор напряжения?

Попытаюсь ответить на это как можно подробнее и доступнее.

Стабилизатор напряжения— это электроприбор, который автоматически регулирует напряжение на своих зажимах в заданных пределах. Вообще по своему предназначению это очень полезный и нужный инструмент для электрооборудования, я в этом полностью уверен.

Но не так все просто и хорошо как хотелось бы…

Давайте сначала рассмотрим идеальную ситуацию: установленный стабилизатор напряжения следит за отклонениями напряжения в электропроводке и при необходимости повышает напряжение если оно понизилось менее допустимого или наоборот- понижает если повысилось.

Все хорошо, все довольны- и холодильник и телевизор и сам хозяин дома))).

Какие здесь я вижу плюсы:

1. Напряжение всегда в пределах нормы- автоматика стабилизатора рулит))).

То есть лампочки пересанут моргать и быстро перегорать, срок их службы увеличится. Электроприборы, чувствительные к перепадам напряжения будут спокойно и качественно работать ну и т.п.

2. Все коммутационные всплески и импульсы, возникающие при переключении автоматических выключателей, при различных авариях в сети, при грозе и т. д.- достаются в первую очередь стабилизатору напряжения и дальше в электропроводку не проходят, это так называемая гальваническая развязка.

Сгореть может сам стабилизатор но не телевизор или холодильник, как Александр Матросов он своей грудью защищает электрооборудование от выхода из строя.

3. При необходимости можно вручную регулировать напряжение, нужное вам, а так же видеть какое напряжение в электропроводке на данный момент, а в некоторых моделях еще есть возможность контролировать ток нагрузки.

4. При очень сильных отклонениях напряжения как в меньшую (менее 100 Вольт) так и в большую (более 290 Вольт) стабилизатор просто напросто отключится. Таким образом он может спасти при отгорании рабочего нуля в этажном щитке, когда напряжение в розетке квартиры может достигать более 300 Вольт.

На все это способен стабилизатор, однако не всегда его возможностей хватает для поддержания напряжения…

Приведу пример. Если ввод в дом выполнен проводом заниженного сечения то установка стабилизатора ни к чему не приведет. Смотрите что происходит.

Вы включаете мощный электроприбор- например электрокотел. До этого было например 220 Вольт.

Естественно увеличивается ток, протекающий по вводномупроводу (не важно что это- кабель или провод воздушной линии). И если сечение не соответствует, то часть напряжения теряется на этом участке и выделяется в виде тепла- провод попросту начинает греться.

Значит на стабилизатор приходит уже пониженное напряжение. Допустим это 200 Вольт. Естественно его автоматика реагирует на это и пытается повысить напряжение до нормального уровня- до 220 Вольт.

Однако закон Ома еще никто не отменял и при повышении напряжения увеличивается потребляемый ток что приводит к еще большим потерям напряжения на вводном проводе- получается замкнутый круг, при работе стабилизатора напряжения будет только больше греться вводной провод, но напряжение НЕ ПОДНИМЕТСЯ!

Все это случается очень часто в наших изношенных и аварийных электрических сетях, особенно это актуально для сельской местности и дачных поселков, в городе дела с этим обстоят более-менее хорошо.

Как отклоняется напряжение при включении мощного электрокотла я подробно показал в ЭТОЙ статье.

Следующий минус стабилизаторов- это их цена… Одно дело купить например для защиты автоматики газового котла простенький электромеханический стабилизатор- тут все нормально, больших затрат не надо.

Другой случае если защитить стабилизатором целый коттедж- тут уже вложения в десятки если не сотни раз больше…

Да ладно если вложения- можно один раз затратиться и приобрести например хороший стабилизатор, который сначала выпрямляет переменный ток в постоянный, заряжает этим постоянным током встроенные аккумуляторы, далее этот постоянный ток электронной схемой преобразуется в переменный и только тогда поступает в электропроводку дома.

Очень сложное но очень хорошее такое устройство (естественно и дорогое то же) которое полностью обезопасит все электроприборы в доме от любых аварийных ситуаций. Казалось бы- вот оно- идеальное устройство для защиты от колебаний напряжения!

И тут ложка дегтя в бочку с медом- слабое звено тут- аккумуляторные батареи… Даже у самых качественных срок службы очень ограничен, а цена у них довольно немаленькая.

Еще один минус- габариты стабилизатора и необходимость определенного месторасположения. То есть размеры у них довольно немаленькие, особенно у трехфазных стабилизаторов, высота которых достигает 1 метра и более.

К тому же в спальню их не поставишь- в работе стабилизаотры не бесшумные, особенно электромеханические.

Как и все электрооборудование- стабилизаторы напряжения нуждаются в техобслуживании, не может же он вечно работать, хотя бы элементарно подтягивать периодически зажимы или проверять контактное соединения в клемных зажимах.

Это я говорю к тому, что покупка стабилизатора усложняет электроснабжение дома, а ведь как известно- чем проще тем надежнее но никак не наоборот.

То есть не существует идеального варианта что вложил допустим деньги- купил хороший стабилизатор напряжения и живешь припеваючи и ни о чем не думаешь.

Нет, такое невозможно, очень много нюансов и тонкостей есть в этом вопросе.

Если выбирать стабилизатор на небольшую однофазную нагрузку до 7 кВт- вариантов много, выбор есть, тут никаких проблем- например бестрансформаторый стабилизатор напряжения от Новатек-Электро Legat-65 у которого очень хорошие технические характеристики.

Если же выбирать на мощную нагрузку- например для электроснабжения современного дома, то я честно говоря тут идеального варианта не вижу- требуются как большие денежные вложения, так и в дальнейшем затраченное время на техническое обслуживание- если не самим делать, то искать и нанимать специалистов для этого.

Хотя как вариант- можно рассмотреть применение трехфазного стабилизатора напряжения, линейка мощности которых начинается от 2,7кВт и выше.

Короче говоря довольно дорогое это удовольствие- мощный стабилизатор напряжения…

Вот такие мысли возникают у меня на вопрос какие плюсы и минусы при установке стабилизатора напряжения в квартире.

Если у вас есть дополнения или возражения или есть чем поделиться из практики- милости прошу написать в комментарии, давайте пообщаемся.

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: стабилизатор напряжения

Стабилизатор напряжения 220 В для дома, дачи, газового котла

Подаваемая в наши дома электроэнергия не отличаются стабильностью. Если частота еще более-менее стабильна, то напряжение «гуляет» в значительном диапазоне. Единственное, что можно с этим сделать — поставить стабилизатор напряжения для дома, квартиры, дачи. Тогда в вашем, отдельно взятом «куске» сети все будет хорошо (если электрический стабилизатор правильно выбрать).

Содержание статьи

Выбор по техническим характеристикам

Чтобы выбрать стабилизатор, сначала определитесь, будете вы его ставить на весь дом/квартиру или на какое-то определенное устройство(группу устройств). По идее, если есть проблемы с напряжением, лучше поставить стабилизатор напряжения для дома на входе, чтоб все устройства получали гарантированно нормальное напряжение. Но такое оборудование стоит довольно солидных денег — не менее 500$. Так что расходы немалые. Такой подход оправдан, если броски значительные, то это — лучший выход, так как техника может выйти из строя.

Локальные и общие стабилизаторы — первое с чем надо определиться

Если напряжение «гуляет» в небольших пределах и большая часть техники работает нормально, а проблемы есть только у какой-то части более чувствительной аппаратуры, имеет смысл поставить локальные стабилизаторы — на конкретные линии или на отдельные устройства.

По количеству фаз

Питание в доме может быть однофазным и трехфазным. С однофазными (на 220 В) все ясно: нужен однофазный стабилизатор. Если в доме/квартире три фазы, есть варианты:

Выбрать стабилизатор напряжения для дома или дачи по этому принципу несложно. Но определиться надо обязательно.

Выбор мощности

Чтобы выбрать стабилизатор напряжения для дома, первым делом надо рассчитать его мощность. Проще всего ее определить по автомату, который стоит на доме или линии. Например, входной автомат стоит на 40 А. Рассчитываем мощность: 40 А * 220 В = 8,8 КВа. Чтобы агрегат не работал на пределе возможностей, берут запас по мощности 20-30%. Для данного случая это будет 10-11 КВа.

Выбор мощности стабилизатора зависит от суммарной мощности сети или подключаемых к нему приборов

Также рассчитывается мощность локального стабилизатора, который ставим на отдельный прибор. Но тут в расчет берем максимальный потребляемый ток (есть в характеристикам). Например, это 2,5 А. Далее считаем по описанному выше алгоритму. Но если в оборудовании есть мотор (холодильник, например), то надо учитывать пусковые токи, которые в разы превышают нормативные. В этом случае рассчитанные параметры умножают на 2 или 3.

При подборе мощности не путайте кВА с кВт. Если коротко, то 10 кВА при наличии на нагрузке емкостей и индуктивностей (то есть для реальных сетей практически всегда) не равны 10 кВт. Цифра реальной нагрузки меньше, а насколько меньше — зависит от коэффициента индуктивности (может также быть в характеристиках). Под конкретный прибор рассчитать все просто — надо умножить на коэффициент, а вот для сети все сложнее. Просто если видите цифру в кВА, берите запас порядка 15-20%. Примерно такова реактивная составляющая в среднем.

Точность стабилизации

Точность стабилизации показывает, насколько «ровным» будет напряжение на выходе. Приемлемым считается +-5%. С таким допуском нормально работает отечественная техника, а вот для импортной надо лучше стабилизированное напряжение. Итак, все стабилизаторы, которые имеют точность меньше +-5% — это замечательно, все что хуже — лучше не покупать.

Точность стабилизации — один из первых параметров, на которые надо обратить внимание

Диапазон входного напряжения: предельный и рабочий

В характеристиках есть две строчки: предельный диапазон входного напряжения и рабочий. Это две разные характеристики, которые отображают разные параметры устройства. Предельный диапазон — это тот, при котором устройство будет хоть как-то корректировать напряжение. Оно не всегда вытянет его до нормы, но хотя-бы не отключится.

Предельный диапазон указывают не всегда, но есть рабочий

Рабочий диапазон входного напряжения — это, как раз, тот разбег, при котором устройство должно выдавать заявленные параметры (с той самой точностью стабилизации).

Нагрузочная и перегрузочная способность

Очень важная характеристика, на которую надо обязательно обращать внимание. Нагрузочная способность показывает какую нагрузку может «потянуть» стабилизатор напряжения для дома при работе на нижней границе. Есть такие модели, которые выдают заявленную мощность на 220 В. То есть тогда, когда она совсем не нужна. А вот на нижнем пределе в 160 В могут работать только с половинной нагрузкой. Результат — работая при пониженном напряжении он может перегореть. Даже если вы взяли его с запасом мощности.

Нагрузочную и перегрузочную способность надо запрашивать дополнительно. Обычно в технических характеристиках ее нет

Перегрузочная способность не менее важна. Она показывает, как долго может он работать с превышением нагрузки. Параметр важен даже если оборудование вы брали с хорошим запасом по мощности. По этому параметру можно опосредованно определить качество деталей и качество сборки. Чем выше перегрузочная способность, тем более надежно оборудование.

Виды, плюсы, минусы

Стабилизаторы напряжения есть разных видов, делают их из компонентов разного типа — электромеханических, электронных. Часть из них имеет электро-механическое управление, часть-электронное. Чтобы правильно подобрать оборудование, надо иметь представление о достоинствах и недостатках.

Видов и типов стабилизаторов напряжения для дома много….

Электронные (симисторные)

Собираются на симисторах или термисторах. Имеют несколько ступеней регулировки, которые подключаются/отключаются в зависимости от входного напряжения. Переключение может происходить при помощи электронного ключа (работает бесшумно, но это более дорогие модели) или электронного реле (при срабатывании есть звук).

К плюсам электронных стабилизаторов относят высокую скорость реакции (время включения одной ступени около 20 мсек). Электронные ключи срабатывают очень быстро, подключая нужное количество ступеней коррекции или отключая их. Второй положительный момент — тихая работа. Шуметь тут нечему — работает электроника.

Сравнение основных типов стабилизаторов

Минусы тоже есть. Первый — низкая точность стабилизации. В этой категории вы не найдете моделей, который выдают напряжение с погрешностью менее 2-3%. Это просто невозможно, так как регулировка ступенчатая и погрешность довольно высока. Второй недостаток — высокая цена. Симисторы стоят немало, а их столько, сколько ступеней. То есть, чем больше ступеней и вше точность регулировки, тем дороже будет оборудование.

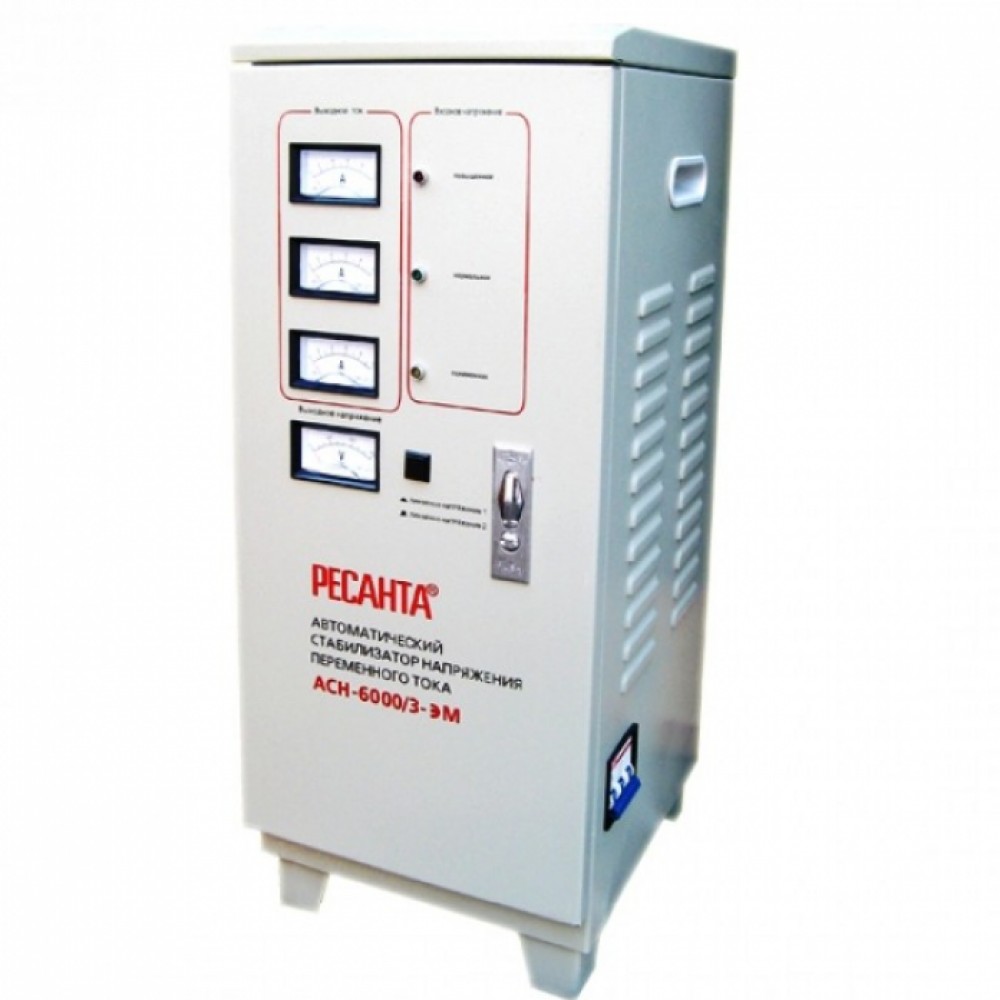

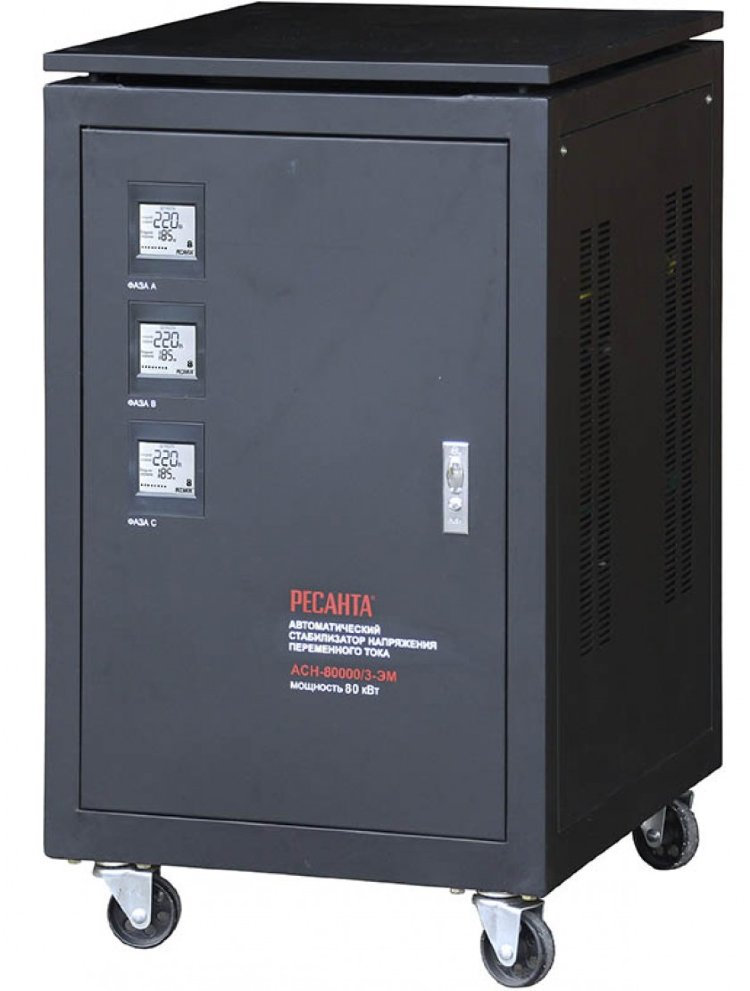

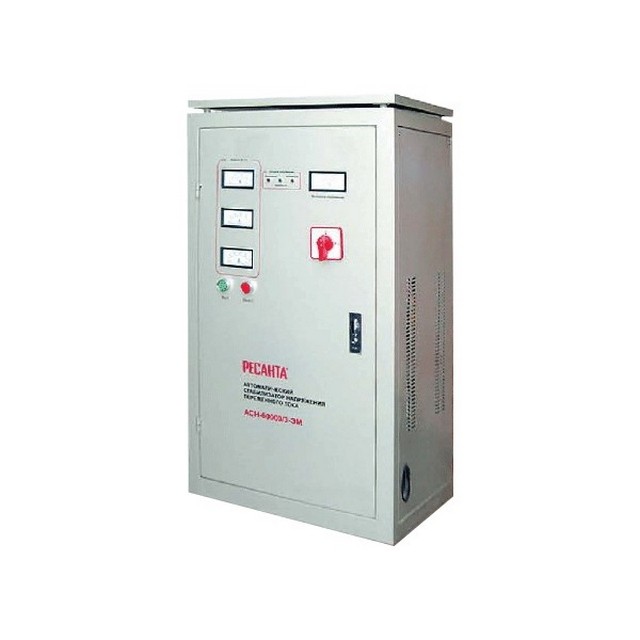

Электромеханические

Собираются на основе электромагнитной катушки, по которой бегает бегунок. Положение бегунка изменяется при помощи мотора или реле. Плюс электромеханического стабилизатора — невысокая цена и высокая точность стабилизации. Недостаток — низкое быстродействие — параметры меняются медленно. Второй минус — довольно громкая работа.

Аппараты с мотором работают тише, но корректировка происходит медленно. Среднее время реакции — 20 В за 0,5 секунды. При резких скачках аппарат просто не успевает изменять напряжение. Есть у стабилизаторов этого типа еще одна неприятность — перенапряжение. Возникает, в той ситуации, когда ранее упавшее напряжение резко приходит в норму. Стабилизатор не успевает среагировать, в результате на выходе имеем скачок, прием бывает он до 260 В, а это губительно для техники. Для того чтобы избежать подобной ситуации, на выходе ставят защиту по напряжению (автомат по напряжению), который просто отключает питание.

Электро-механические — недорогие, надежные, но с малой скоростью коррекции

Если электромеханический стабилизатор напряжения для дома собран на основе реле, время срабатывания меньше, но при работе они шумят, да и регулировка не плавная а ступенчатая. Это значит, что они имеют более низкую точность стабилизации. Зато нет перенапряжения и нет необходимости думать о дополнительной защите. Чтобы не путаться, эти устройства называют релейные стабилизаторы именно так они описаны в большинстве случаев.

Есть и еще один не самый приятный момент у электромеханических стабилизаторов напряжения для дома или квартиры: они быстрее изнашиваются, требуют регулярной профилактики (раз в пол года).

Феррорезонансные

Это самые громоздкие из стабилизаторов. Имеют малое время отклика, высокую надежность и стойкость к помехам. Коэффициент стабилизации средний (порядка 3-4%), что неплохо.

Ферро-резонансные стабилизаторы напряжения не слишком популярны из-за больших габаритов и массы

Но на выходе напряжение имеет искаженную форму (не синусоида), работа зависит от изменений частоты в сети, отличается большой массой и габаритами. Обычно используется как первая ступень стабилизации, если одним устройством добиться нормального напряжения не получается.

Инверторные

Это один из видов электронных приборов, но его работа и внутреннее устройство очень сильно отличаются от описанных выше, потому эта группа рассматривается отдельно.

В инверторных стабилизаторах напряжения происходит двойное преобразование сначала переменный ток превращается в постоянный, затем обратно в переменный, который подается на корректор коэффициента мощности, где и происходит его стабилизация. В результате на выходе имеем идеальную синусоиду со стабильными параметрами.

Блок-схема инверторного стабилизатора напряжения

Инверторный стабилизатор напряжения для дома это, пожалуй, лучший на сегодня выбор. Вот его плюсы:

Широкий рабочий диапазон стабилизации. Нормальный показатель — от 115-290 В.
Малое время отклика — задержка составляет несколько миллисекунд.
Высокая точность стабилизации: средние показатели в классе 0,5-1%.
На выходе идеальная синусоида, что важно для некоторых видов техники (газовых котлов, например, стиральных машин последнего поколения).
Подавление помех любого характера.
Небольшие размеры и масса.

По цене это не самое дорогое оборудование — стоят они примерно столько же, сколько и релейные и почти в два раза ниже электронных. При этом качество преобразования у инверторных агрегатов намного выше.

Российский производитель ШТИЛЬ выпускает инверторные стабилизаторы напряжения для дома и дачи

Недостаток у этого оборудования один: при работе элементы сильно греются. Для охлаждения в корпус встраиваются вентиляторы, которые издают негромкое жужжание. Если стабилизатор напряжения выбираете для квартиры, ставят его обычно в коридоре, так что шум может быть слышен. В частных домах возможностей по выбору места установки больше, так что вполне реально найти такое, где шум мешать не будет.

Какой стабилизатор лучше

Говорить от том, что какой-то тип стабилизатора лучше, а какой-то хуже не имеет смысла. У каждого есть свои достоинства и недостатки, каждый в какой-то ситуации, под определенные требования — лучший выбор.

Давайте рассмотрим типичные ситуации, с которыми многие сталкиваются:

Ситуаций на самом деле очень много. Но в любом случае подбирать тип стабилизатора напряжения для дома надо исходя их существующей проблемы. Далее уже в выбранной категории выбирать по параметрам.

Выбор производителя и цены

Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.

Советы по выбору стабилизатора

Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер. Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.

Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.

Несколько примеров стабилизаторов разного типа мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Смотрите сами.

Название	Тип	Рабочее входное напряжение	Точность стабилизации	Тип размещения	Цена	Оценка пользователей по 5-балльной шкале	Примечания
RUCELF SRWII-12000-L	релейный	140-260 В	3,5%	настенный	270$	4,0
RUCELF SRFII-12000-L	релейный	140-260 В	3,5%	напольное	270$	5,0
Энергия Hybrid СНВТ-10000/1	гибридный	144-256 В	3%	напольное	300$	4,0	на выходе идеальная синусоида, защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Энергия Voltron PCH-15000	релейный	100-260 В	10%	напольное	300$	4,0
RUCELF SDWII-12000-L	электромеханический	140-260 В	1,5%	настенное	330$	4,5
РЕСАНТА ACH-10000/1-ЭМ	электромеханический	140-260 В	2%	напольное	220$	5. 0
РЕСАНТА LUX АСН-10000Н/1-Ц	релейный	140-260 В	8%	настенное	150$	4,5	синусоида без искажений Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
РЕСАНТА ACH-10000/1-Ц	релейный	140-260 В	8%	напольное	170$	4.0	синусоида без искажений Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Otea Vega 10-15 / 7-20	электронный	187-253 В	0,5%	напольное	1550$	5,0
Штиль R 12000	электронный	155-255 В	5%	напольное	1030$	4,5
Штиль R 12000C	электронный	155-255 В	5%	напольное	1140$	4.5
Энергия Classic 15000	электронный	125-254 В	5%	настенное	830$	4,5
Энергия Ultra 15000	электронный	138-250 В	3%	настенное	950$	4,5
СДП-1/1-10-220-Т	электронный инверторный	176-276 В	1%	напольное	1040$	5	синусоида без искажений

Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.

Стабилизаторы для квартиры. Гарантия, Доставка, Установка — Звоните !

Купить стабилизатор напряжения для квартиры в Украине можно в интернет магазине Stabik, для выбора такой модели, используйте удобный фильтр товаров.Квартиры бывают 1-но, 2-ух, 3-ех комнатные, и нестандартной планировки с большой площадью и приличным набором техники. Следует учитывать этот факт и правильно выбирать стабилизатор для квартиры. Чем больше приборов в квартире, тем мощнее нормализатор Вам необходим. Бывают навесные модели и напольные. Навесные красиво смотрятся, можно повесить на любой стене, но они всегда дороже. Напольные выглядят не очень, но они дешевле, имеют форму прямоугольной коробки, желательно ставить на пол или мощную полку. В квартиру советуем Вам искать бесшумную модель, симисторного типа. Для установки такого аппарата, Вам понадобится доступ к счетчику или вводным автоматам, подготовьтесь заранее.

Лидер продажУкраинаБесплатная доставка !

☆ Надежный, недорогой стабилизатор ☆ Симисторного типа ☆ Дисплей ☆ Мгновенная скорость реакции ☆ Стабильная работа в широком диапазоне входных напряжений ☆ Функция транзита — подключение в обход стабилизатора ☆ Сделано в Украине ☆ Гарантия 36 месяцев ☆ Преимущества модели: . .

Мощность, кВт: 9
Точность стабилизации, %: 5.0
Гарантия, мес: 36
Страна изготовитель: Украина

6 990 грн

Экономия 1 000 грнЛидер продажУкраинаБесплатная доставка !Акция ! Успей !

☆ Лучшие показатели цена-качество ☆ Симисторного типа ☆ Высокая надежность, хорошо держит перегрузки ☆ Мгновенная скорость реакции ☆ Очень тихая работа, можно ставить рядом с комнатой отдыха ☆ Стабильная работа в широком диапазоне входных напряжений ☆ Сделано в Украине ☆ Гарантия 36 месяцев ☆..

Тип стабилизации: Симисторный
Мощность, кВт: 9.5
Точность стабилизации, %: 4
Гарантия, мес: 36
Страна изготовитель: Украина

8 500 грн 7 500 грн

Лидер продажУкраинаБесплатная доставка !

☆ Красивый, компактный ☆ Релейного типа ☆ Мгновенная скорость реакции ☆ Справляется с сильными скачками напряжения ☆ Широкий диапаз входных напряжений 120-295 В ☆ Электронный дисплей ☆ Функция транзита — подключение в обход стабилизатора ☆ Сделано в Украине ☆ Гарантия 12 месяцев ☆ . .

Тип стабилизации: Релейный
Мощность, кВт: 9.0
Точность стабилизации, %: 7.5
Гарантия, мес: 24
Страна изготовитель: Украина

5 740 грн

Экономия 943 грнЛидер продажБесплатная доставка !Акция ! Успей !

☆ Красивый функциональный дисплей ☆ Симисторного типа ☆ Высокая надежность ☆ Мгновенная скорость реакции ☆ Тихая работа, справляется с сильными скачками ☆ Стабильная работа в широком диапазоне входных напряжений ☆ Функция транзита — подключение в обход стабилизатора ☆ Гарантия 24 месяца ☆Сим..

Тип стабилизации: Симисторный
Мощность, кВт: 7
Точность стабилизации, %: 4
Гарантия, мес: 24
Страна изготовитель: Китай

6 003 грн 5 060 грн

Экономия 1 100 грнЛидер продажУкраинаБесплатная доставка !Акция ! Успей !

Тип стабилизации: Симисторный
Мощность, кВт: 9.5
Точность стабилизации, %: 7
Гарантия, мес: 36
Страна изготовитель: Украина

8 000 грн 6 900 грн

Лидер продажУкраинаБесплатная доставка !

☆ Красивый, высокая точность стабилизации ☆ Симисторного типа ☆ Многофункциональный дисплей ☆ Мгновенная скорость реакции ☆ Тихая работа, компактные размеры ☆ Стабильная работа в широком диапазоне входных напряжений ☆ Функция транзита — подключение в обход стабилизатора ☆ Сделано в Украине ☆ Гара..

Мощность, кВт: 9
Точность стабилизации, %: 3.5
Гарантия, мес: 36
Страна изготовитель: Украина

8 250 грн

Экономия 1 100 грнЛидер продажУкраинаБесплатная доставка !Акция ! Успей !

☆ Самый функциональный стабилизатор, лучшее приобретение ☆ Симисторного типа ☆ Нет аналагов, работает сразу в 3-ех диапазонах с высокой точностью ☆ Диапазон входных напряжений 85 — 302 В ☆ Мгновенная скорость реакции ☆ Очень тихая работа ☆ Сделано в Украине ☆ Гарантия 36 месяцев ☆ . .

Тип стабилизации: Симисторный
Мощность, кВт: 9.5
Точность стабилизации, %: 2
Гарантия, мес: 36
Страна изготовитель: Украина

10 800 грн 9 700 грн

Лидер продажУкраинаБесплатная доставка !

Мощность, кВт: 11
Точность стабилизации, %: 5.0
Гарантия, мес: 36
Страна изготовитель: Украина

9 390 грн

Лидер продажУкраинаБесплатная доставка !

☆ Красивый, компактный ☆ Релейного типа ☆ Мгновенная скорость реакции ☆ Справляется с сильными скачками напряжения ☆ Широкий диапаз входных напряжений 110-305 В ☆ Электронный дисплей ☆ Функция транзита — подключение в обход стабилизатора ☆ Сделано в Украине ☆ Гарантия 12 месяцев ☆ &nbs..

Тип стабилизации: Релейный
Мощность, кВт: 9
Точность стабилизации, %: 7. 5
Гарантия, мес: 24
Страна изготовитель: Украина

6 320 грн

Лидер продажУкраинаБесплатная доставка !

Мощность, кВт: 9
Точность стабилизации, %: 3.5
Гарантия, мес: 36
Страна изготовитель: Украина

7 175 грн

Лидер продажУкраинаБесплатная доставка !

Мощность, кВт: 7
Точность стабилизации, %: 5.0
Гарантия, мес: 36
Страна изготовитель: Украина

6 690 грн

Экономия 1 000 грнЛидер продажУкраинаБесплатная доставка !Акция ! Успей !

☆ Реально держит мощность 12 000 Вт ☆ Симисторного типа ☆ Высокая надежность, хорошо держит перегрузки ☆ Мгновенная скорость реакции ☆ Очень тихая работа, можно ставить рядом с комнатой отдыха ☆ Стабильная работа в широком диапазоне входных напряжений ☆ Сделано в Украине ☆ Гарантия 36 месяцев ☆ . .

Тип стабилизации: Симисторный
Мощность, кВт: 12
Точность стабилизации, %: 4
Гарантия, мес: 36
Страна изготовитель: Украина

10 900 грн 9 900 грн

Тип стабилизации: Релейный
Мощность, кВт: 4.5
Точность стабилизации, %: 8
Гарантия, мес: 12
Страна изготовитель: Китай

2 150 грн

Экономия 600 грнЛидер продажУкраинаБесплатная доставка !Акция ! Успей !

9 300 грн 8 700 грн

Бесплатная доставка !

Стабилизатор напряжения релейного типа LPT-W-12000RD – устройство, обеспечивающее максимально стабильный уровень напряжения, необходимый для питания и корректной работы электрических приборов. Уровень напряжения в общей сети подачи электрического тока колеблется в диапазоне 140В ~ ..

Тип стабилизации: Релейный
Мощность, кВт: 8.4
Точность стабилизации, %: 10
Гарантия, мес: 24
Страна изготовитель: Китай

4 477 грн

Как выбрать стабилизатор напряжения для частного дома или квартиры

Стабилизатор напряжения — прибор совершенно необходимый в каждом доме. На производстве он также нужен, но здесь речь пойдет именно о бытовых стабилизаторах, призванных защитить бытовые приборы и оборудование от скачков напряжения и силы тока в сети. Обычно в магистрали напряжение равно 220 или 380 В при частоте 50Гц. Но в силу различных факторов — подключения потребителей высокой мощности, пиковых нагрузок в вечерние или утренние часы, аварий на линиях электропередач, ток может отклоняться от заданных параметров по напряжению процентов на 25 – 40 в обе стороны.

Слишком низкое, как и слишком высокое напряжение в сети одинаково опасно и нежелательно для бытовых приборов. Резкие скачки — опасны вдвойне. Холодильники, телевизоры, бытовые насосы и котлы, компьютеры попросту могут перестать работать. Могут перегореть входные контуры, сложная электроника блоков настроек, возникнуть другие повреждения, устранить которые стоит довольно дорого.

Как работает стабилизатор напряжения

Чтобы определить, какой стабилизатор напряжения для дома лучше выбрать, необходимо знать основные принципы их работы, какими бывают стабилизаторы и какие параметры важные, а на что можно не обращать внимания.

По свое сути — стабилизатор представляет собой регулируемый трансформатор с обратной связью. Переменный ток из магистрали поступает на первичную обмотку и возбуждает примерно такой же ток в обмотке вторичной, к которой и подсоединены потребители. Если количество витков на первичной катушке изменить, то соответственно изменится и ток во вторичной, в которой число рабочих витков осталось прежним. На изменении соотношения количества витков и построена работа регулируемых трансформаторов.

Индуктивная связь очень надежна и не предусматривает прямого контакта обмоток — только посредством металлического сердечника. Такие трансформаторы позволяют практически мгновенно изменять параметры выходного тока, необходимо только настроить управление токосъемным устройством в зависимости от напряжения в подающей сети, чтобы при падении тока в магистрали во вторичной обмотке он увеличивался, а при превышении напряжения — уменьшался.

Управляемый трансформатор — основа всех бытовых стабилизаторов. Отличия в них касаются только схем управления.

Виды стабилизаторов напряжения

На рынке преобладают два вида стабилизаторов — электромеханические и электронные.

Электромеханические стабилизаторы напряжения

В электромеханических стабилизаторах ток в катушке регулируется контактным ползунком, который передвигается по поверхности, изменяя число рабочих витков. Кто помнит школьный курс физики, тот может представить себе реостат из опытов на уроках. Примерно так же работает электромеханический регулятор напряжения, только ползунок перемещается не рукой, а посредством электродвигателя.

Электромеханические стабилизаторы очень надежны и позволяют плавно изменять напряжение во вторичной катушке. Но при своей простоте они имеют и ряд недостатков:

как и большинство механических устройств обладают ощутимой инерцией — задержка при срабатывании заметна невооруженным глазом;
угольные контакты со временем изнашиваются и требуют замены;
шум при работе едва слышный, но все же есть.

Перед тем, как выбрать стабилизатор напряжения электромеханического типа, необходимо сравнить скорость срабатывания, указанную в паспорте изделия в единицах В/с. Чем этот показатель лучше, тем стабилизатор лучше для чувствительных приборов.

Электронные стабилизаторы напряжения

Электронные стабилизаторы работают несколько по другому. Обратная связь и переключение осуществляется при помощи тиристорной, семисторной или релейной схем, которые изменяют число обмоток, подключенных к сети. Работают такие стабилизаторы абсолютно бесшумно, не греются и отличаются очень высокой скоростью срабатывания. Но и здесь не обошлось без недостатков — электронные стабилизаторы регулируют выходное напряжение ступенчато. Хотя перепады не слишком большие, но могут внести диссонанс в работу электроники или двигателей.

Ферромагнитные стабилизаторы напряжения

Ферромагнитные стабилизаторы — устройства, которые для бытовых целей практически не производятся, хотя еще можно встретить ранние модели, очень популярные десятилетия назад. Работа их базируется на изменении положения ферромагнитного сердечника относительно катушек. Система очень надежная, но громоздкая и шумная.

Главные недостатки — работа только под нагрузкой и возможные искажения синусоидальных характеристик. Для современной электроники и бытовой техники они непригодны, но для мощных электродвигателей, ручных инструментов и сварочных аппаратов применение их вполне допустимо.

Как выбирать стабилизатор напряжения по параметрам

По-настоящему важных параметров, характеризующих работоспособность стабилизатора и удобство его использования всего несколько. Это:

количество фаз;
мощность;
диапазон регулировок;
скорость срабатывания;
наличие защиты от перегрузок;
способ подключения.

Какой стабилизатор напряжения выбрать для частного дома можно решить, только правильно очертив круг задач, которые он будет выполнять, рассмотрев основные характеристики в комплексе.

Сетевой или магистральный стабилизатор

По способу подключения стабилизаторы подразделяются на магистральные и сетевые. Первые устанавливаются на входе электросети в дом и регулируют напряжение, подаваемое на все без исключения потребители — освещение, отопление, сигнализацию, бытовую технику. Как правило, современный дом — энергонасыщенная система с высоким уровнем потребления тока. Поэтому мощность магистральных стабилизаторов начинается от 3 кВт.

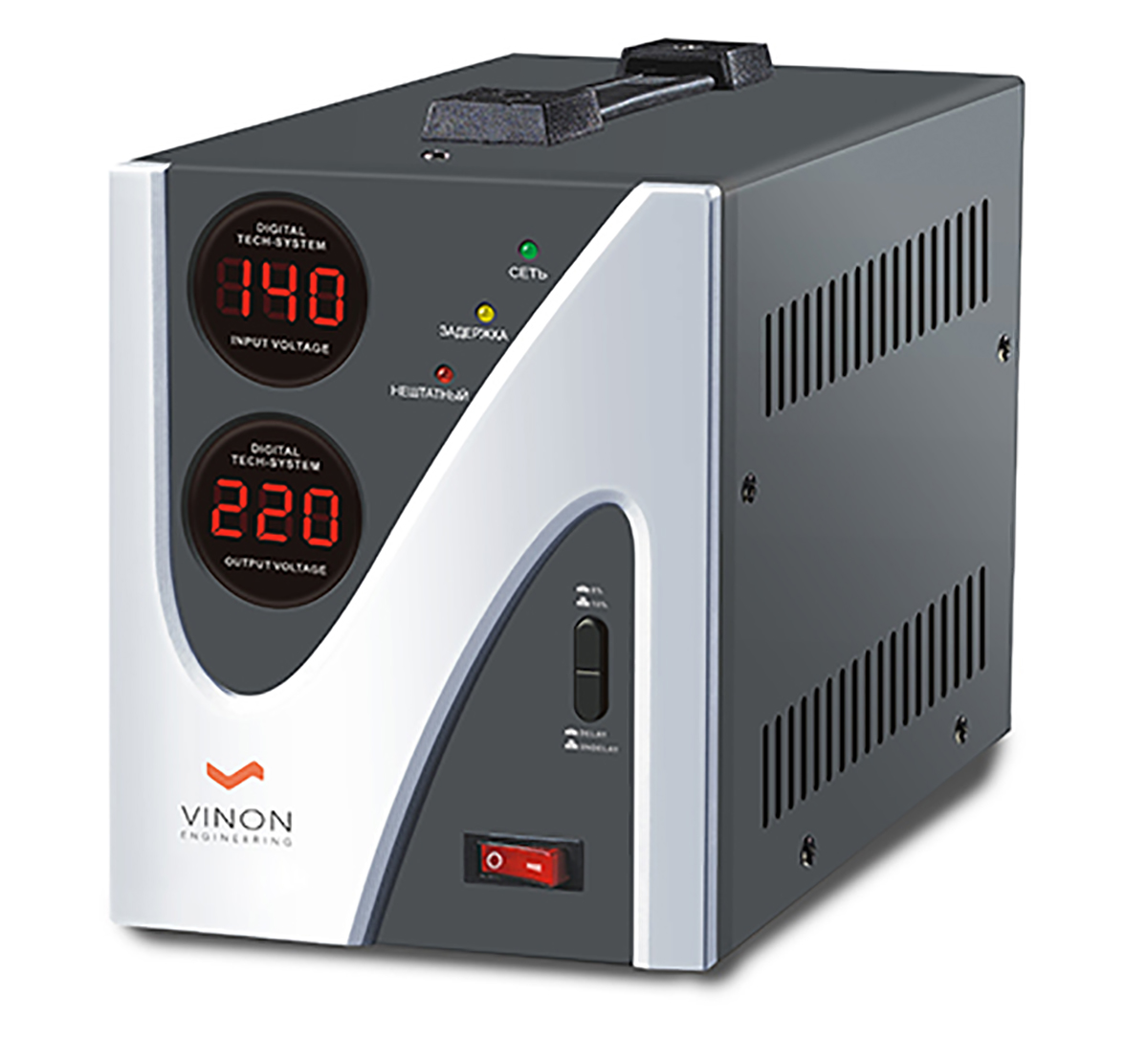

Сетевые регуляторы предназначены для защиты одного, реже двух однотипных устройств. Они включаются в обычную розетку и являются промежуточным звеном между магистралью и потребителем. Мощность сетевых стабилизаторов относительно небольшая, но в доме их может быть несколько.

Это сравнительно недорогие приборы, позволяющие защитить сложное и дорогостоящее оборудование в случае, если магистрального стабилизатора нет, или нагрузки на него очень большие. Сетевые стабилизаторы устанавливаются как в жилых домах, так и в офисах, больницах, пунктах связи, где работает много высокоточной электронной техники, чувствительной к перепадам напряжения.

Количество фаз стабилизатора

Один из основных определяющих параметров при решении вопроса, какой стабилизатор напряжения лучше выбрать для дома. Для однофазной сети необходим стабилизатор с рекомендуемым подключением на 220 В. Существует три возможности решения задачи стабилизации трехфазного тока — купить три однофазных стабилизатора, для регулировки каждой фазы, установить стабилизатор только на одну фазу, к которой подключены самые чувствительные потребители, и установить мощный трехфазный прибор, контролирующий напряжение во всем доме.

Следует знать, что большинство бытовых стабилизаторов малой и средней мощности — это три синхронизированных однофазных в общем корпусе. Для высоких мощностей используются обычно три трансформатора, собранные на одном сердечнике. Они более надежные и проще в регулировке.

Мощность

Чтобы понять, как выбрать стабилизатор напряжения для частного дома, необходимо точно знать, сколько электроэнергии потребляется в доме теоретически и практически. Первая цифра определяется очень просто — арифметически складываются мощности всех потребителей, от лампочки до скважинного насоса и сварочного аппарата в гараже. Эта цифра показывает, какая мощность понадобиться при всех включенных устройствах одновременно.

Но этот показатель не является верхним пределом — многие инструменты и устройства бытовой техники оснащены электродвигателями, которые при запуске потребляют намного больше тока, чем при работе даже на максимальной нагрузке. Эта, так называемая, реактивная мощность, приводит к тому, что суммарное потребление ощутимо увеличивается.

Следующий шаг — умножить мощность каждого устройства с электромотором, взятую в кВА (указано в паспорте) на 2 и прибавить к существующей цифре. Затем полученный результат увеличить еще на 25%, на случай непредвиденных обстоятельств. После столь сложных на первый взгляд подсчетов, вы получите реальную мощность стабилизатора, который должен быть установлен в доме.

Потребляемая мощность (Вт.) популярного промышленного и строительного оборудования:

Кондиционер.
1000 — 3000 Вт.

Циркулярный станок.
1800 — 2100 Вт.

Насос высокого давления.
2000 — 2900 Вт.

Электролобзик.
250 — 700 Вт.

Компрессор.
750 — 2800 Вт.

Электродвигатель.
550 — 3000 Вт.

Дрель.
400 — 800 Вт.

Электрорубанок.
400 — 1000 Вт.

Дисковая пила.
750 — 1600 Вт.

Водяной насос.
500 — 900 Вт.

Перфоратор.
900 — 1400 Вт.

Шлифмашинка.
650 — 2200 Вт.

Потребляемая мощность (Вт.) бытовых электроприборов:

Телевизор.
100 — 400 Вт.

Тостер.
700 — 1500 Вт.

Холодильник.
150 — 600 Вт.

Электрочайник.
1000 — 2000 Вт.

Проточный водонагреватель.
5000 — 6000 Вт.

Стиральная машина.
1800 — 3000 Вт.

Кофеварка.
700 — 1500 Вт.

Духовка.
1000 — 2000 Вт.

Компьютер.
400 — 750 Вт.

Накопительный водонагреватель.
1200 — 1500 Вт.

Утюг.
500 — 2000 Вт.

Пылесос.
400 — 2000 Вт.

Микроволновка.
1000 — 2000 Вт.

Обогреватель.
1000 — 2400 Вт.

Электролампа.
20 — 250 Вт.

Усредненная мощность трехфазного стабилизатора одноэтажного дома с гаражом и полным набором бытовой техники едва превышает 10 кВт. Это не так много и не слишком дорого. Для двух-трехкомнатной квартиры достаточно 5 кВт, а для двухэтажного особняка необходим стабилизатор на 15 – 25 кВт.

Но при выборе стабилизатора по мощности необходимо еще и обратить внимание на диапазон регулировок тока по напряжению. Он должен находиться в пределах 150 – 250 В. Только в этой части линейки возможных отклонений мощность стабилизатора максимально соответствует заявленной в паспорте. Если производитель указал более широкий диапазон, например 140 – 280 В — еще лучше, ваш дом будет защищен надежнее. Но при этом стоимость устройства несколько возрастает.

Но цена — фактор не основной. Покупать стабилизатор с минимальным диапазоном регулировок, например 280 – 240 В не рекомендуется, разве что в качестве сетевого, если в доме есть общий магистральный. Такие приборы не слишком дорогие, но и выровнять напряжение смогут только в узких пределах.

Для особых случаев, когда отклонения в питающей сети могут составлять более 120 В (в нижнюю сторону) применяются сложные и дорогие стабилизаторы, способные работать в этом диапазоне. Обычно они представляют собой комбинированные установки с электромеханической и электронной регулировкой, работающими параллельно. Но такая техника требуется редко, поэтому обычный покупатель ею практически не интересуется.

По мощности в линейке каждого производителя есть однофазные стабилизаторы до 10 кВА и трехфазные 5 — 30 кВА. Выбрать их, ориентируясь на приведенную методику расчета, может любой человек, не обязательно профессиональный электрик. Покупать стабилизаторы мощностью 35 – 100 кВА для дома или дачи не стоит. Они предназначены для установки в офисных и торговых центрах, мастерских и прочих объектах с большим потреблением тока. Кроме того, они массивные и дорогие, а платить за избыточную мощность, которая никогда не будет использована, нецелесообразно.

Точность выходных параметров

Ни один стабилизатор не выдает точно 220 В. Всегда есть разброс в показателях. Государственные стандарты допускают отклонения до 10% в обе стороны. Как правило, даже очень чувствительная техника, включая инверторы, компьютеры и устройства связи при таких искажениях параметров работают вполне надежно. Бытовые потребители изначально рассчитаны на такие отклонения и в эксплуатации тоже не создают проблем.

По точности выходного напряжения электромеханические стабилизаторы реально выдают 220 ± 3% В, а электронные — 220± 1% В, но зато время реакции их на порядок, а то и два ниже. Если электронный регулятор способен изменить выходное напряжение на протяжении сотых долей секунды, то электромеханический затратит на это от 0,5 до 1-2 секунд.

Системы защиты стабилизатора

Как и трансформаторы, системы защиты на всех видах стабилизаторов присутствуют обязательно. Их принципиальная схема и задачи приблизительно одинаковы, они срабатывают при выходе тока питания за пределы допустимых нагрузок и отключают потребителя от сети. Когда ток питания приходит в норму, подача восстанавливается автоматически.

Есть своя эффективная система защиты и у стабилизатора — он представляет собой довольно сложное устройство с массой электроники, чувствительной к перегрузкам по напряжению и току. При коротком замыкании в сети может возникнуть резкий скачок силы тока, способный буквально сжечь схемы.

Система автозащиты отключит первичную обмотку и систему регулировки от тока питания до восстановления его нормальных параметров. Включение стабилизатора в работу обычно тоже производится в автоматическом режиме, но есть и модели с ручным включением после аварийной остановки.

Дополнительные функции и опции

Рассматривая вопрос, выбора стабилизатора напряжения для квартиры или дома, нельзя упустить из виду и ряд дополнительных функций, которые упрощают эксплуатацию, делают ее более безопасной и расширяют функционал установки. Часто из двух стабилизаторов одинаковой фазности, мощности и диапазона регулировок, стоит выбрать тот, у которого предусмотрено больше функций, пусть и стоит он несколько дороже.

Вольтметр и амперметр

Бытовые стабилизаторы оснащаются измерительными приборами — вольтметрами обязательно, амперметрами — в виде опции. Приборы показывают выходное напряжение после стабилизации и силу тока по каждой фазе. Если понадобится узнать напряжение в питающей сети, то в некоторых стабилизаторах предусмотрена и такая возможность — достаточно нажать специальную кнопку и вольтметр переключается на измерение параметров входной сети. Большинство бытовых стабилизаторов комплектуются аналоговыми (стрелочными) вольтметрами и амперметрами достаточно высокой точности.

Но в последнее время много производителей стабилизаторов перешли на цифровые приборы — это значительно улучшает дизайн и, естественно, позволяет увеличить стоимость установки. Хотя на точность измерения большого влияния не оказывает — при контроле за работой бытового стабилизатора десятые и сотые доли единиц измерения особой роли не играют.

Многие стабилизаторы оснащены светодиодной сигнализацией, которая может извещать о нормальной работе устройства, выходе из режима, критических перегрузках и прочих состояниях как сети, так и самого прибора. Каждый из производителей использует то количество светодиодов и их цвета, которое кажется ему наиболее удобным. Перед началом эксплуатации стабилизатора необходимо ознакомиться со значением каждой лампочки и режимом ее работы — свечение, мигание, периодичность вспышек.

Работают стабилизаторы в автоматическом режиме и возможности ручной регулировки не предусмотрено. Но контрольные приборы выполняют достаточно важную функцию — всегда можно определить диапазон отклонения напряжения и силы тока по каждой из фаз и отключить потребитель, который не может работать в данных условиях. Также можно визуально контролировать общую мощность тока в домашней сети, воспользовавшись данными контрольных приборов и формулой P=UI.

Возможность переключения задержки появления напряжения на выходе

Еще одной удобной опцией является кнопка задержки выходного напряжения. Это необходимо, чтобы все схемы стабилизатора после запуска вышли на рабочий режим и подавали в сеть ток требуемых характеристик. Обычно для этого стабилизатору бытового уровня требуется 5 – 7 секунд. Но при высоком уровне потребления мощности в домашней сети, этого времени может быть недостаточно, кнопка позволяет продлить его до нескольких минут и исключить возможные ложные запуски.

Режим «Байпас»

Очень удобно, если в нем предусмотрена функция «байпас», то есть условия для прямого прохождения тока, минуя все схемы регулировки и трансформаторное оборудование. Это очень удобно, когда напряжение питающего тока намного ниже, чем допустимый диапазон работы или нужно подключить устройство, превышающее по мощности критический уровень стабилизатора. В таком случае переключатель позволяет электротоку идти прямо к потребителю, а стабилизатор находится в режиме ожидания.

Вентилятор принудительного охлаждения

Приблизительно до мощности 10 кВА стабилизаторы охлаждаются конвекционными потокам, циркулирующими свободно сквозь вентиляционные отверстия корпуса. Установки большей мощности комплектуются вентиляторами принудительного действия.

Особенности установки и подключения

Как правило, подключение стабилизаторов не вызывает сложности, особенно сетевых и магистральных однофазных. Сетевые регуляторы подключаются к обычной розетке домашней сети. На их корпус выведены такие же розетки (одна, две или больше, в зависимости от мощности), к которым можно подключить любое устройство бытового уровня.

Магистральные стабилизаторы подключаются при помощи клеммной колодки на 5 выводов. Два — для проводов питающей сети, два — для ввода домашней сети и один для заземления (обязательно). При установке стабилизатора вблизи точки ввода кабельной линии в дом, подключить его можно самостоятельно. Но при этом следует отключить основной автоматический выключатель (рубильник). Под напряжением производить подключение крайне опасно и недопустимо по всем правилам техники безопасности.

Ставиться стабилизатор любой мощности после электросчетчика. Трехфазный стабилизатор оборудован колодкой с девятью выводами. Подключать его должен профессиональный электрик, при помощи специальных инструментов. Устанавливаются стабилизаторы на стене или на полу, в зависимости от мощности и варианта исполнения.

Как правило, их эксплуатация разрешается только при положительных температурах и нормальной влажности. При Т ≥ +40 ⁰С может сработать тепловая защита устройства, поэтому устанавливать стабилизатор следует вдали от отопительных приборов в местах, закрытых от попадания прямых солнечных лучей.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как подобрать стабилизатор напряжения для квартиры

Стабилизатор напряжения – это прибор, который подключается в общую электросеть и предназначенный для поддержания в определенных пределах выходного напряжении, в случае если величина входного напряжения существенно отличается от требуемого значения.

При установке на вводе электропитания в квартиру это устройство, в зависимости от функциональных возможностей, нормализует параметры выходного тока, а при выходе отклонений за установленные рамки блокирует подачу питания на все электрооборудование или отдельные аппараты.

Нужен ли стабилизатор напряжения для установки в квартиру?

Этот вопрос Вам поможет решить проведение измерений напряжения сетевого тока в разные периоды суток на протяжении достаточно длительного времени. В соответствии с Международными требованиями IEC 60038:2009, значения должны находиться в интервале 220-240 В. В Украине нормальное напряжение в сети наших домов и квартир должно быть в пределах от 198 до 253 вольт.

В большинстве случаев качество энергоснабжения в многоквартирных домах соответствует стандартам. Если же в результате проведения измерений были выявлены длительные промежутки, во время которых напряжение было ниже 198 В или выше 253 В, рекомендуется задуматься о приобретении стабилизатора. Особенно это актуально при наличии в квартире техники, чувствительной к качеству электропитания.

Для какой бытовой техники необходимы стабилизирующие устройства?

Некоторые виды бытового оборудования изначально оснащены системами, позволяющими «безболезненно» переносить достаточно серьезные скачки вольтовых характеристик. К такой технике относятся:

Телевизоры, выпущенные после 1985 года. В них стоят импульсные блоки питания, способные поддерживать рабочее состояние в широком диапазоне напряжений.
Компьютеры. Благодаря интегрированному преобразователю напряжения, могут работать при небольших колебаниях.
Активные нагрузки. К ним относятся утюги, фены, плойки, электрические плиты. Эти приборы способны работать при пониженном напряжении, но количество выделяемого ими тепла снижается.
Светодиодные лампы. Благодаря интегрированному драйверу тока, их яркость мало зависит от величины питающего напряжения.

Однако существует достаточно обширный перечень техники, которая нуждается в качественной защите от скачков вольтовой характеристики:

Пылесосы и кондиционеры. Асинхронные двигатели, установленные в этих приборах, при работе в условиях пониженного напряжения сильно нагреваются, что может стать причиной поломки.
Старые холодильники. При пониженном напряжении двигатель перегревается и гудит.
Телевизоры, выпущенные до 1985 года.
Лампы накаливания. Яркость света очень зависит от характеристик питающего тока.
Микроволновые печи. Чем ниже напряжение, тем меньше мощность СВЧ-излучения. При определенных характеристиках тока печь полностью прекращает выполнять функции.
Стиральные машины. В современных аппаратах при критическом падении напряжения происходит сбой программы, старые модели могут «сгореть».
Посудомоечные машины. При низком качестве электропитания не включаются.
Современные бойлеры. Очень чувствительны к перепадам характеристик тока.

Для решения проблемы качественного питания чувствительной техники рекомендуется поставить правильно подобранный стабилизатор напряжения.

Основные характеристики стабилизаторов напряжения

В составе этих устройств имеются:

Система контроля входных параметров тока. Она предназначена для прекращения подачи электропитания на электроприборы при выходе нормализатора из строя или отклонения параметров тока за пределы допустимого диапазона.
Интегрированные фильтры. Их задача – подавление импульсных помех.
Рабочая и предельная системы входного тока. Первая предназначена для регулирования напряжения на выходе. Вторая – для отключения приборов от электропитания при превышении допустимых отклонений характеристик тока. Само стабилизирующее устройство при этом остается в рабочем состоянии.
Защита от короткого замыкания.

Выбор стабилизатора по мощности

При выборе по этому показателю учитывают количество и мощность бытовой техники, которая будет запитана от стабилизирующего устройства.

Порядок вычисления требуемой мощности:

Суммируют номинальные мощности всех электроприборов. Эти показатели указаны в паспортах или на корпусах аппаратов.
Определяют прибор с наибольшей мощностью пуска. Наиболее частые варианты – электромясорубка или кондиционер. Вычисляют разницу между пусковой и номинальной мощностью и прибавляют эту величину к суммарной мощности, вычисленной в предыдущем пункте.

Выбор стабилизатора по количеству фаз

В квартирах обычно функционируют однофазные сети напряжением 220 В, поэтому в данном случае необходимо выбрать однофазный стабилизатор.

Если же у вас к дому (объекту) подходит трехфазная сеть, то у многих покупателей стоит выбор между приобретением трехфазного стабилизатора и тремя однофазными.

Схематично трехфазный стабилизатор представляет собой три однофазных стабилизатора и устройство блокировки фаз, которое контролирует межфазное напряжение и в случае исчезновения напряжения на одной из фаз — отключает напряжение на остальных фазах. Это сделано для защиты трехфазной нагрузки. Поэтому важно — если у вас трехфазная нагрузка — обязательно надо брать трехфазные стабилизатор.

В остальных случаях удобнее брать три однофазных. Т.к. при исчезновении напряжения на одной из фаз, остальные будут работать. Также получается, что три однофазных стабилизатора стоят дешевле чем один трехфазный.

Выбор стабилизатора по точности, диапазону, месту монтажа

По диапазону различают две категории приборов:

Рабочий. Определяет возможный интервал входного напряжения, при котором на выходе будет выдаваться напряжение 220 В (для однофазной сети) или 380 В (для трехфазной) с допустимой погрешностью.
Предельный. Определяет величину отклонения входного напряжения от нормального значения, при которой стабилизатор отключает все питаемые им приборы, но сам сохраняет работоспособность. Обычно это 14-18%.

Точностью стабилизирующего прибора называют максимально допустимое отклонение значения выходного напряжения от установленной величины. Чем выше точность, тем дороже модель. Недорогие приборы обеспечивают точность в диапазоне 2-7%, хорошим показателем является отклонение, не превышающее 1%.

Монтаж стабилизирующего прибора обычно трудностей не вызывает. Большинство моделей рассчитано на самостоятельную установку с помощью кронштейнов, присутствующих в комплекте поставки. Единственное ограничение – устройство должно располагаться на расстоянии не менее 0,3 м от потолка.

Существуют стабилизаторы напряжения для сетей 220 В, которые можно поставить в щиток. Однако перед приобретением таких компактных устройств следует принимать во внимание, что они обладают низким уровнем механической защиты и могут обслуживать электрооборудование, суммарная мощность которого не превышает 10 кВт.

Если выбор стабилизатора для квартиры вызывает затруднения, то рациональным вариантом является обращение к специалисту, который проведет контрольные измерения параметров тока, определит частоту и масштабы перебоев в электропитании, проанализирует используемое электрооборудование.

На основании всех полученный данных будет выбрано стабилизирующее устройство, оптимально подходящее для конкретной квартиры.

Широкий выбор различных стабилизаторов напряжения от качественного производителя вы можете найти у нас на сайте или по ссылке стабилизаторов напряжения тут

ИБП, сетевые фильтры стабилизаторы напряжения

Стабилизатор напряжения – электромагнитное устройство, предназначенное для питания электрических цепей постоянного тока. Его главная задача – поддержание выходного напряжения в установленном диапазоне 220 вольт (вне зависимости от его величины в питающей сети). Стабилизация напряжения для квартиры или частного дома позволяет предотвратить выход из строя электрооборудования, чувствительного к скачкам напряжения в сети.

Особенности выбора стабилизаторов

Прежде, чем приобрести стабилизаторы напряжения для дома, следует рассчитать суммарную мощность потребителей в Вт. Это позволит подобрать оптимальную модель для организации одновременного питания всех электроустройств: холодильника, телевизора и другой техники. Также на выбор оборудования оказывает влияние характер поставленных задач. Для питания трехфазных потребителей (двигатели, насосы, силовые машины) следует купить стабилизатор напряжения трехфазный. При этом учитывают характер нагрузки на каждой из фаз. Она не должна превышать допустимого значения мощности.

Для продления срока службы стабилизатора напряжения для дачи следует предусмотреть запас по мощности не менее 30%. Наличие запаса – лучший способ продлить срок службы устройства, за счет его работы в щадящем режиме, и возможность выполнить подключение нового оборудования.

Виды стабилизаторов напряжения

Различные производители оборудования сегодня выпускают сетевые стабилизаторы напряжения следующих видов:

Релейные со ступенчатым регулированием напряжения. Переключение обмоток осуществляется при помощи силовых реле. Регулируемый стабилизатор напряжения отличается высокой надежностью при сохранении низкой цены на оборудование. Благодаря регулируемому диапазону значений входных напряжений они не вносят изменений в форму выходных напряжений. Их главное преимущество – минимальное время реагирования и отсутствие как такового технического обслуживания. Недостаток – возможность периодического износа контактов реле, которое проявляется их искрением и обгоранием.
Симисторные со ступенчатым регулированием. Регулирующий стабилизатор напряжения симисторного вида имеет аналогичный принцип работы с релейными моделями. Коммутация обмоток трансформатора осуществляется при помощи симисторных ключей. Регулированный стабилизатор напряжения обладает следующими достоинствами: минимальное время срабатывания до 20 мс, бесшумность, компактные размеры.
Сервоприводные. Стабилизатор напряжения электронный выполняет корректировку параметров переменного тока с помощью автотрансформатора и сервоприводного механизма с системой управления. Сервоприводные устройства обеспечивают возможность высокоточной регулировки (до 3%) при сохранении демократичной цены оборудования.

Купить различные виды стабилизаторов в Москве предлагает компания «АБН». Мы реализуем товары оптом и в розницу по ценам производителя.

Как выбрать регулятор напряжения для квартиры?

Качество электроэнергии у жителей городских квартир обычно выше, чем у владельцев частных домов и, особенно, дачников.Конечно, городские электросети тоже далеко не всегда идеальны, но колебания в них все же меньше, чем в сельской местности и в частном секторе. Однако даже небольшие перепады напряжения питания могут помешать нормальному функционированию современной бытовой техники и электроники. Поэтому в городских условиях часто требуется стабилизатор напряжения.

В каком случае в квартире нужен стабилизатор напряжения?
Если стабилизатор нужен для частного дома и дачи практически всегда, то с городскими квартирами не все так просто.Во-первых, удаленность многоквартирных домов от электростанций меньше, поэтому показатели критически низкого напряжения встречаются реже, чем в сельской местности. Во-вторых, сильные колебания сети в городе — скорее исключение, чем правило.

Наличие колебаний напряжения легко определить невооруженным глазом. Шум в динамиках и на экранах устройств воспроизведения видео, мигание лампочек, изменение звука холодильника или стиральной машины однозначно говорят о том, что нужен регулятор напряжения.

А если таких знаков не наблюдается — можно ли быть уверенным в отсутствии перепадов напряжения и безопасности оборудования? К сожалению нет. Небольшие колебания в сети могут не проявляться визуально, но постепенно «перетирают» электронную начинку современной бытовой техники, отрицательно сказываясь на ее долговечности и работоспособности.

Вы можете проверить свою электрическую сеть на качество поступающей из нее электроэнергии, воспользовавшись помощью электрика или самостоятельно.Достаточно мультиметром измерить напряжение на розетке при минимальном потреблении (например, в разгар рабочего дня) и при максимальной нагрузке (утро, вечер или выходные). Полученные данные следует сравнить с показателями допустимых отклонений, которые не должны превышать 10% от номинального напряжения:

для сетей 230 В — не менее 207 В и не более 253 В;
для сетей 220 В — не менее 198 и не более 242 В.

Если измеренное напряжение находится в установленных проходах, стабилизация не требуется, за исключением оборудования, требующего источника питания, качество которого превышает существующие стандарты (для бытового сектора этот метод является явным исключением). В случае скачков напряжения выше или ниже указанных нормативов стоит задуматься о покупке стабилизатора. Потребность в нем будет расти вместе с увеличением отклонения напряжения от нормативного значения.

Какая техника требует стабилизации первичного напряжения?
Перед покупкой стабилизатора нужно определиться, какое оборудование будет подключено к устройству.Следует понимать, что одни виды бытовой техники более устойчивы к колебаниям сетевого электричества, чем другие. Рассмотрим влияние качества электроснабжения на работу наиболее распространенных электроприборов в городских квартирах:

Холодильники. Современные модели отлично выполняют свои функции при изменении напряжения в пределах 10%. В случае более значительных отклонений все равно понадобится стабилизатор напряжения для холодильника, иначе такое оборудование может уйти в защиту и отключиться.Если холодильник все же запускается при пониженном или повышенном входном напряжении, то длительная работа в таких условиях чревата сокращением срока службы компрессора. Старые модели холодильников реагируют даже на малейшие колебания сетевого напряжения, что слышно по изменению звука их работы. Двигатель, вышедший из строя из-за перепада напряжения в сети, — частая причина поломки.
Телевизоры . Продукция последних поколений стабильна при плавающем напряжении.Встроенные импульсные блоки питания выравнивают сетевой сигнал и поддерживают широкий диапазон входных значений до 110 В внизу и 260 В вверху. Однако если провалы ниже указанного значения в городской квартире практически невозможны, то могут возникнуть скачки напряжения выше 260 В. Поэтому в некоторых случаях потребуется стабилизатор напряжения для телевизора.
ПК, ноутбуки и оргтехника. В современных ПК, ноутбуках и мониторах используются импульсные блоки питания, аналогичные телевизионным, поэтому в условиях небольших сетевых перепадов угроз таким устройствам нет.Сильные скачки напряжения опасны для самого блока питания — он может выйти из строя. При наличии таких явлений стоит позаботиться о защите своего оборудования стабилизатором напряжения для ПК и оргтехники.
Утюг . Он будет работать практически при любой производительности сети, но при низком напряжении устройство не сможет прогреться до нужной температуры, а при высоком напряжении быстро перегреется.
Аудиотехника. Скачки напряжения отрицательно влияют на качество звука.При небольших колебаниях для корректной работы достаточно устройства защиты от перенапряжения. В случае серьезных отклонений улучшение звука гарантирует только стабилизатор напряжения для аудиоаппаратуры.

Климатическое оборудование . Кондиционеры, вентиляторы, тепловые пушки, увлажнители зависят от параметров питающего напряжения. Отклонения от номинальных значений отрицательно сказываются на надежности и долговечности их электродвигателей. Например, кондиционер в условиях нестабильного электроснабжения будет работать на пониженной мощности или выйти из строя.Поэтому такое оборудование при любых колебаниях сети следует использовать только с регулятором напряжения.

Пылесосы. Основным агрегатом любого пылесоса является компрессор, реализованный на базе двигателя, чувствительного к качеству электроэнергии. В результате скачков напряжения для пылесоса будет либо частичная работа, либо преждевременный выход из строя.
Стиральные машины . Автоматические и полуавтоматические модели имеют электродвигатель, поэтому любые отклонения в электросети негативно скажутся на их работоспособности и сроке службы.Кроме того, резкие скачки напряжения вызовут постоянное срабатывание защитной автоматики и повлияют на встроенные водонагреватели, которые не нагреют воду и не выйдут из строя. Несомненно, стабилизатор напряжения для стиральной машины потребуется даже при минимальных отклонениях сетевого напряжения от установленных норм.
Посудомоечные машины. Принцип их работы и устройство во многом аналогичны стиральным машинам соответственно, а проблемы, возникающие при колебаниях напряжения в электрической сети, аналогичны.Поэтому для стабильной работы и длительного срока службы необходимо подключить к посудомоечной машине стабилизатор напряжения. Это улучшит качество его работы и продлит срок службы.
Микроволны. При пониженном напряжении они не смогут обеспечить заявленную мощность излучения. При значительном превышении номинального напряжения электроника управления и блок питания могут выйти из строя. Поэтому, чтобы в горячую посуду не попала холодная еда, рекомендуется использовать стабилизатор напряжения для микроволновки.
Энергосберегающие лампы . Очень чувствительны и быстро перегорают при частых перепадах напряжения (в случаях, когда обычные лампы просто мигают). К тому же при низком напряжении они могут вообще не включиться.
Светодиодные лампы. Они практически не реагируют на изменения в сети и светятся одинаковой яркостью в широком диапазоне входных напряжений (пределы допустимых значений зависят от качества встроенного регулятора тока).
Лампы накаливания . Обычные лампы более устойчивы к колебаниям сети, чем энергосберегающие.Но при низком напряжении их свет заметно тускнеет, а при высоком напряжении становится ярче, что негативно сказывается на зрении человека, а также сокращает срок службы лампы и вызывает чрезмерное потребление электроэнергии.
Электронагреватели . При падении напряжения они не смогут прогреться до необходимой температуры и не будут выполнять свои прямые функции. При повышенном напряжении модели, оснащенные автоматикой, отключатся, а более простые могут перегреться и не только выйти из строя, но и стать причиной возгорания.
Проанализировав вышесказанное, можно сделать вывод, что вся бытовая техника в большей или меньшей степени зависит от качества питающего напряжения. Поэтому, если в электрической сети вашей квартиры есть отклонения от установленных нормативов, желательно один раз вложиться в качественный и современный стабилизатор для бытовой техники, способный гарантировать правильную работу электроприборов.

Какой тип регулятора напряжения подходит для квартиры?
Сразу выбросить технически устаревшие и непригодные для современного бытового применения феррорезонансные устройства.Остальные типы стабилизаторов рассмотрим подробнее:

Реле. Принцип действия основан на коммутации обмоток трансформатора специальными реле. Выбирается обмотка, на которой напряжение имеет значение, наиболее близкое к номинальному. Основные преимущества: доступная цена и достаточно высокая скорость отклика. Если ваше оборудование может использоваться с диапазоном точности 8%, реле — идеальный вариант.
Серводвигатель. Напряжение корректируется перемещением специального контакта, управляемого сервоприводом, по обмотке трансформатора.Достоинства: повышенная (по сравнению с релейными приборами) точность стабилизации и невысокая стоимость большинства моделей. Если у вас стабильно высокое или стабильно низкое напряжение — тогда это ваш вариант!
Симистор и тиристор. По принципу действия они аналогичны релейным, но переключение между обмотками трансформатора осуществляется с целью максимизации скорости и обеспечения практически бесшумной работы полупроводниковых переключателей: тиристоров и симисторов. По характеристикам стабилизаторы этого типа превосходят многие аналоги.Такие устройства можно успешно использовать в городских квартирах, уступая по цене, пожалуй, только предыдущим типам.

Теперь у вас есть полная информация обо всех типах стабилизаторов напряжения и о потребителях в вашей квартире. Если есть вопросы — пишите, звоните, готовы проконсультировать по всем вопросам.

Стабилизатор напряжения для квартир: описание и характеристики

Работа электросети в жилищно-коммунальном хозяйстве часто сопровождается негативными факторами, которые могут привести к поломке оборудования и приборов.В частности, это могут быть колебания напряжения, падения импульсов, электрические шумы и всплески. Исключить подобные риски можно с помощью специальных приспособлений. Наиболее доступным с точки зрения бытового использования является регулятор напряжения для квартиры, который не займет много места, но при этом будет исправно работать.

Нужно ли использовать стабилизатор?

До недавнего времени стабилизирующие устройства в быту практически не применялись. Обычно они использовались на фабриках, в офисах и производственных помещениях, где используется мощное и в то же время чувствительное оборудование, и в большинстве случаев оно выполняет довольно важные задачи.Но сегодня все чаще возникает вопрос — есть ли в квартире регулятор напряжения и можно ли без него обойтись? Действительно, некоторые электроприборы устойчивы к резким перепадам и скачкам напряжения. К тому же колебания в сети случаются нечасто. В свою очередь, стабилизатор все равно стоит денег, не говоря уже о затратах и хлопотах в процессе установки. Гарантией такого рода вложений является гарантированная защита холодильников, телевизоров и других представителей бытовой техники, наполнение которых может выйти из строя при наличии неравномерного напряжения.

Основные характеристики

Сразу следует отметить, что для квартиры или небольшого частного дома лучше покупать однофазные модели. Обычно они делятся на два сегмента, в зависимости от диапазона охватываемого напряжения. Модели начального уровня работают в диапазоне 140–160 Вт, а стандартные версии — в коридоре от 160 до 250 Вт. Следующая важная характеристика — мощность. Его следует рассчитать еще до покупки стабилизатора, прикинув максимальный порог.Конкретный показатель определяется исходя из общей мощности источников, которые будут подключены к устройству. В вопросе, какой регулятор напряжения лучше для квартиры по мощности, лучше всего ориентироваться на диапазон 0,5-30 кВт. Этой мощности хватит для обслуживания дома стандартным набором современной бытовой техники. Но, если в квартире есть нестандартные потребители, к расчетной мощности желательно прибавить еще 10-20% на страховку.

Разновидности

Обычно специалисты делят стабилизаторы на два типа — электромеханические и устройства со ступенчатым управлением.Но эти два вида следует рассматривать отдельно. Более простая классификация разделяет устройства по типу конструкции и количеству возможных потребителей. Что касается конструкции, наиболее распространенным является регулятор напряжения для квартиры с стеной, который занимает мало места и может быть встроен рядом со счетчиком для удобного контроля рабочих параметров. Также все более популярной становится напольная версия, напоминающая внешний силовой фильтр. Но путать эти два устройства не следует, потому что они имеют разные функции и фильтр не обеспечивает такой защиты, как стабилизатор.

По количеству обслуживаемых потребителей энергии приборы тоже разные, но здесь различия более индивидуальны — например, есть модели с тремя розетками, пятью, шестью и т.д.

Электромеханические стабилизаторы

Эти модели базируются на наавтоматический трансформатор малогабаритных размеров. Функциональность этого устройства обусловлена возможностью регулирования напряжения за счет графитовых щеток, которые в зависимости от характеристик электрической цепи перемещаются по катушке трансформатора.К достоинствам таких устройств можно отнести высокую точность фиксации напряжения, а также небольшую массу. Считается, что стабилизаторы сетевого напряжения для квартир электромеханического типа имеют серьезный недостаток в виде износа указанных щеток. Но это не совсем так, ведь даже в промышленных агрегатах большой мощности графитовые элементы используются годами, обеспечивая точные показатели регулирования. Тем более, если прибор приобретен для обычной квартиры, то об износе можно даже не думать.

Модели со ступенчатым управлением

В этом случае также применяется трансформаторный принцип работы, но само регулирование осуществляется через пошаговую систему за счет переключателей. Когда наблюдаются колебания напряжения, автоматический ключ устраняет их, перемещая витки катушки трансформатора. Есть два типа переключателей: релейные и цифровые. В первом случае используется обычная механическая составляющая, которая, однако, рассчитана на автоматическую работу, а во втором — тиристоры и симисторы.Можно сказать, что это оптимальный регулятор напряжения 220В для квартиры, поскольку он имеет невысокую чувствительность к частотам сети. По точности коррекции напряжения этот показатель существенно уступает электромеханическим аналогам с плавной регулировкой. С другой стороны, этот тип стабилизатора выигрывает за счет высокой скорости первичной обработки показателей напряжения.

Дополнительная функциональность

Устройство постоянно совершенствуется, и по точности фиксации напряжения, и в плане общей безопасности эксплуатации.Например, в современных устройствах разработчикам предоставляется система индикации рабочего состояния. Таким образом, пользователь может распознавать параметры выходного и входного напряжений, а также управлять параметрами с помощью внешних элементов управления, взаимосвязанных с индикаторами. Что касается систем безопасности, то производители все чаще наделяют стабилизирующие устройства высокопрочными корпусами, устойчивыми к внутреннему перегреву. Также специалисты рекомендуют покупать регулятор напряжения для квартир с автоматическими режимами диагностики.Это означает, что в случае неисправности, независимо от текущего состояния устройства, система подаст соответствующий сигнал по принципу аварийной кнопки.

Установка оборудования

Особых трудностей в процессе физического монтажа стабилизатора возникнуть не должно. Как правило, производители комплектуют устройства специальными кронштейнами, с помощью которых рекомендуется крепить. Единственный нюанс при такой установке — это необходимость соблюдать расстояние от потолка 30 см.Большинство этих моделей устанавливаются в отдельном заказе, но есть еще и регулятор напряжения для квартиры в щите, который имеет небольшие габариты. Его легко интегрировать в рабочую панель электрощита, но важно учитывать недостатки этого решения. Компактные модели имеют минимальный уровень механической защиты, а их уровень мощности редко превышает 10 кВт. Опять же для сравнения, отдельные стабилизаторы способны обслуживать совокупную мощность потребителей на уровне 30-40 кВт.

Нюансы подключения

Перед подключением устройства необходимо проверить его внешнее состояние на предмет повреждений. Также, если при транспортировке температура на улице была отрицательной, необходимо оставить стабилизатор на 2 часа при комнатной температуре, не производя с ним никаких манипуляций. После этого можно переходить к подключению. Прежде всего, отключается так называемый режим «Обход», если он присутствует. Обычно его назначают в профилактических целях. Затем подключите заземляющий провод к соответствующей клемме на устройстве.После этого подключаются провода нагрузки или производится прямое подключение к розетке. В зависимости от того, как производился монтаж в квартире, регулятор напряжения может иметь разную степень отклонения от реальных параметров при регистрации рабочих параметров. Поэтому лучше заранее провести электротехническое обследование, которое определит наиболее выгодное место и способ установки при подключении устройства.

Техническое обслуживание стабилизатора

Обычно производители рекомендуют проводить пересмотр устройства один раз в год.Во время этих проверок пользователь должен оценить надежность проводки, в том числе нагрузки, заземления и входного напряжения. Не менее важно проверить внешнее состояние устройства. Главное на этом этапе — убедиться, что отверстия для циркуляции воздуха не закрыты и обеспечивают свободную вентиляцию. Конечно, сам корпус необходимо очистить от разного рода грязи и пыли. Кстати, лучший регулятор напряжения для квартиры по удобству содержания — это прибор с пыленепроницаемым кожухом.Такие модели имеют особую конструкцию с покрытием на основе пылезащитного материала. Также по возможности с помощью электротехнических устройств будет излишним оценить качество работы встроенной измерительной аппаратуры стабилизатора.

Производители

Лидером на отечественном рынке стабилизаторов является компания «Ресанта». Его продукция представлена в огромном ассортименте, а по качественным характеристикам некоторые модели не уступают импортным аналогам.Также среди российских производителей этого оборудования компании Теплоком и Калибр. Если говорить об иностранных брендах, то качественный стабилизатор напряжения для квартиры легко найти в линейках Wester, Sturm и Elitech. Разработчики этих компаний внедряют в стабилизаторы новейшие технологии, сохраняя при этом высокий уровень качества по основным параметрам.

Как выбрать лучший вариант?

Технические индикаторы должны быть отправной точкой в выборе.Опять же, совокупная мощность используемых бытовых приборов будет определять, на какой диапазон мощности следует ориентироваться. Кроме того, важно учитывать особенности конструкции и эргономические преимущества. Что касается конструкции, то здесь определяется наиболее удобный способ установки и крепления. Эргономику тоже нельзя недооценивать, так как она позволит с комфортом использовать регулятор напряжения в квартире. Как выбрать модель под этот индикатор? Обратите внимание на устройства с цифровыми панелями управления и, в частности, с жидкокристаллическими дисплеями.Дело в том, что визуальное представление данных такого рода часто сопровождается широким набором индикаторов, которыми может управлять пользователь.

Цена вопроса

В сегменте начального уровня устройства с ценниками от 2 до 4 тысяч рублей. Это простейшие устройства, которые могут качественно выполнять свои задачи, но в массе им не хватает дополнительных функций, не говоря уже о современных системах безопасности. Средний класс стоимостью от 5 до 7 тысяч тоже не особо балуется технологическим совершенством, но можете быть уверены, что производитель такого устройства предусмотрел надежную элементную базу.В верхнем диапазоне стоит регулятор напряжения на квартиру порядка 12-15 тысяч. Это многофункциональные модели, оснащенные ЖК-дисплеями и улучшенными средствами контроля показателей. К тому же они отличаются оригинальным дизайном.

Заключение

Даже если местная электросеть не отличается частыми перебоями в подаче электроэнергии, это не означает, что бытовая техника находится в полной безопасности. Причиной резкого колебания может быть случайный фактор, который в итоге может привести к необходимости дорогостоящего ремонта.Всего за несколько тысяч рублей от этих рисков поможет избавиться регулятор напряжения для квартиры. Как выбрать оптимальную модель — дело несложное. Иногда это довольно дешевое устройство, в чьи обязанности входит управление одной-двумя единицами оборудования. Если квартира буквально забита всевозможными электроприборами, потребность в стабилизаторе значительно возрастает, вызывая потребность в более мощной и надежной системе электрозащиты.

Что такое стабилизатор напряжения — зачем он нам, как он работает, типы и области применения

Применение стабилизаторов напряжения стало необходимостью в каждом доме.Теперь доступны разные типы стабилизаторов напряжения с разным функционалом и работой. Последние достижения в области технологий, такие как микропроцессорные микросхемы и силовые электронные устройства, изменили наш взгляд на стабилизатор напряжения. Теперь они полностью автоматические, интеллектуальные и снабжены множеством дополнительных функций. Они также обладают сверхбыстрой реакцией на колебания напряжения и позволяют пользователям дистанционно регулировать требования к напряжению, включая функцию пуска / останова для выхода.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это электрическое устройство, которое используется для обеспечения постоянного выходного напряжения на нагрузке на ее выходных клеммах независимо от любых изменений / колебаний на входе, т.е.

Основная цель стабилизатора напряжения — защитить электрические / электронные устройства (например, кондиционер, холодильник, телевизор и т. Д.) От возможных повреждений из-за скачков / колебаний напряжения, перенапряжения и пониженного напряжения.

Рис. 1. Различные типы стабилизаторов напряжения

Стабилизатор напряжения также известен как AVR (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается домашним / офисным оборудованием, на которое подается питание извне. Даже корабли, у которых есть собственное внутреннее устройство энергоснабжения в виде дизельных генераторов, сильно зависят от этих АРН в плане безопасности своего оборудования.

Мы можем видеть различные типы стабилизаторов напряжения, доступные на рынке.Как аналоговые, так и цифровые автоматические стабилизаторы напряжения доступны от многих производителей. Благодаря растущей конкуренции и растущему вниманию к устройствам безопасности. Эти стабилизаторы напряжения могут быть однофазными (выход 220–230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа приложения. Регулировка желаемого стабилизированного выхода выполняется методом понижающего и повышающего напряжения в соответствии с его внутренней схемой. Трехфазные стабилизаторы напряжения доступны в двух разных моделях i.е. Модели сбалансированной нагрузки и модели несбалансированной нагрузки.

Они также доступны в различных номиналах и диапазонах кВА. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200-240 вольт с повышающим понижающим напряжением 20-35 вольт от источника входного напряжения в диапазоне от 180 до 270 вольт. Принимая во внимание, что стабилизатор напряжения широкого диапазона может обеспечить стабилизированное выходное напряжение 190-240 вольт с повышающим понижающим напряжением 50-55 вольт при входном напряжении от 140 до 300 вольт.

Они также доступны для широкого спектра применений, например, от стабилизаторов напряжения для небольших устройств, таких как телевизор, холодильник, микроволновая печь, до одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизации, стабилизаторы текущего напряжения имеют множество полезных дополнительных функций, таких как защита от перегрузки, переключение при нулевом напряжении, защита от изменения частоты, отображение отключения напряжения, возможность запуска и остановки выхода, ручной / автоматический запуск, отключение напряжения. и т. д.

Стабилизаторы напряжения — это устройства с очень высокой энергоэффективностью (с КПД 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения? — Его важность

Все электрические / электронные устройства спроектированы и изготовлены для работы с максимальной эффективностью при стандартном напряжении питания, известном как номинальное рабочее напряжение.В зависимости от установленного безопасного рабочего предела рабочий диапазон (с оптимальным КПД) электрического / электронного устройства может быть ограничен до ± 5%, ± 10% или более.

Из-за многих проблем входное напряжение, которое мы получаем, всегда имеет тенденцию к колебаниям, что приводит к постоянному изменению входного напряжения. Это изменяющееся напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис. 2 — Проблемы, связанные с колебаниями напряжения

Помните, нет ничего важнее для электрического / электронного устройства, чем фильтрованная, защищенная и стабильная подача питания.Правильный и стабильный источник напряжения очень необходим для того, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который гарантирует, что устройство получит желаемое и стабилизированное напряжение независимо от того, насколько велики колебания. Таким образом, стабилизатор напряжения является очень эффективным решением для всех, кто хочет получить оптимальную производительность и защитить свои устройства от этих непредсказуемых колебаний напряжения, скачков напряжения и шума, присутствующих в источнике питания.

Как и ИБП, стабилизаторы напряжения также используются для защиты электрического и электронного оборудования.Колебания напряжения очень распространены независимо от того, где вы живете. Колебания напряжения могут быть вызваны различными причинами, такими как электрические неисправности, неисправная проводка, молнии, короткие замыкания и т. Д. Эти колебания могут иметь форму повышенного или пониженного напряжения.

Влияние постоянного / повторяющегося перенапряжения на бытовую технику

Это может привести к необратимому повреждению подключенного устройства.
Это может привести к повреждению изоляции обмотки.
Это может привести к ненужному отключению нагрузки.
Это может привести к перегреву кабеля или устройства.
Это может сократить срок службы устройства.

Влияние постоянного / повторяющегося пониженного напряжения на бытовую технику

Это может привести к неисправности оборудования.
Это может привести к снижению эффективности устройства.
В некоторых случаях устройству может потребоваться дополнительное время для выполнения той же функции.
Это может снизить производительность устройства.
Это может привести к тому, что устройство будет потреблять большие токи, что в дальнейшем может вызвать перегрев.

Как работает стабилизатор напряжения? — Принцип работы понижающего и повышающего режима

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: i.е. Функция Buck и Boost. Функция понижающего и повышающего напряжения — это не что иное, как регулирование постоянного напряжения от перенапряжения и пониженного напряжения. Эта функция понижения и повышения может выполняться вручную с помощью переключателей или автоматически с помощью дополнительных электронных схем.

Рис. 3 — Основная функция стабилизатора напряжения

В условиях перенапряжения функция понижающего напряжения обеспечивает необходимое снижение интенсивности напряжения.Точно так же в условиях пониженного напряжения функция Boost увеличивает интенсивность напряжения. Идея обеих функций в целом состоит в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает добавление или вычитание напряжения из первичного источника напряжения. Для выполнения этой функции в стабилизаторах напряжения используется трансформатор, который подключается к переключающим реле в различных требуемых конфигурациях. В некоторых стабилизаторах напряжения используется трансформатор, имеющий различные ответвления на обмотке для обеспечения различных корректировок напряжения, в то время как несколько стабилизаторов напряжения (например, серво стабилизатор напряжения) содержат автотрансформатор для обеспечения желаемого диапазона коррекции.

Как работают функции понижения и повышения в стабилизаторе напряжения

Для лучшего понимания обеих концепций мы разделим их на отдельные функции.

Понижающая функция в стабилизаторе напряжения

Рис. 4 — Принципиальная схема понижающей функции в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в понижающей функции. В функции Buck полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом вычитания напряжения первичной и вторичной катушек.

Рис. 5 — Вычитание напряжения в понижающей функции стабилизатора напряжения

В стабилизаторе напряжения имеется схема переключения. Каждый раз, когда он обнаруживает перенапряжение в первичном источнике питания, подключение нагрузки вручную / автоматически переключается в конфигурацию «понижающего» режима с помощью переключателей / реле.

Функция повышения в стабилизаторе напряжения

Рис. 6 — Принципиальная схема функции повышения в стабилизаторе напряжения

На рисунке выше показано подключение трансформатора в режиме «Boost».В функции Boost полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом сложения напряжения первичной и вторичной катушек.

Рис. 7 — Сумма напряжения в функции повышения стабилизатора напряжения

Как конфигурация понижения и повышения напряжения работает автоматически?

Вот пример стабилизатора напряжения 02 ступени. В этом стабилизаторе напряжения используются реле 02 (реле 1 и реле 2) для обеспечения стабилизированного источника питания переменного тока для нагрузки в условиях повышенного и пониженного напряжения.

Рис. 8 — Принципиальная схема для автоматической функции понижения и повышения в стабилизаторе напряжения

На принципиальной схеме двухступенчатого стабилизатора напряжения (изображенного выше) реле 1 и 2 используются для обеспечения конфигураций понижающего и повышающего напряжения при различных обстоятельствах колебания напряжения, т. е. при повышенном и пониженном напряжении. Например — Предположим, что вход переменного тока — 230 В переменного тока, а требуемый выход — также постоянный 230 В переменного тока. Теперь, если у вас есть +/- 25 Вольт понижающая и повышающая стабилизация, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное желаемое напряжение (230 вольт) в диапазоне от 205 вольт (пониженное напряжение) до 255 вольт (повышенное напряжение) входного источника переменного тока. .

В стабилизаторах напряжения, в которых используются ответвительные трансформаторы, точки ответвления выбираются на основе требуемой величины напряжения для понижения или повышения. В этом случае у нас есть разные диапазоны напряжения на выбор. Принимая во внимание, что в стабилизаторах напряжения, которые используют автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого количества напряжения для понижения или повышения. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Различные типы стабилизаторов напряжения

Первоначально на рынке появились стабилизаторы напряжения с ручным управлением / переключателем.В стабилизаторах этого типа используются электромеханические реле для выбора желаемого напряжения. С развитием технологий появились дополнительные электронные схемы, и стабилизаторы напряжения стали автоматическими. Затем появился стабилизатор напряжения на основе сервопривода, который способен непрерывно стабилизировать напряжение без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на базе микросхем / микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно условно разделить на три типа.Это:

Стабилизаторы напряжения релейного типа
Стабилизаторы напряжения на основе сервоприводов
Стабилизаторы статического напряжения

Стабилизаторы напряжения

релейного типа

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора (ов) в различных конфигурациях для достижения функции Buck & Boost.

Как работает стабилизатор напряжения релейного типа?

Фиг.9 — Внутренний вид стабилизатора напряжения релейного типа

На рисунке выше показано, как стабилизатор напряжения релейного типа выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, блок микроконтроллера и другие вспомогательные компоненты.

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх эталонного значения, он переключает соответствующее реле для подключения необходимого ответвления для функции понижения / повышения.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания на уровне ± 15% с точностью на выходе от ± 5% до ± 10%.

Использование / преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов / оборудования малой мощности в жилых / коммерческих / промышленных помещениях.

Они дешевле.
Они компактны по размеру.

Ограничения стабилизаторов напряжения релейного типа

Их реакция на колебания напряжения немного медленна по сравнению с другими типами стабилизаторов напряжения
Они менее долговечны
Они менее надежны
Они не способны выдерживать высокие нагрузки скачки напряжения из-за меньшего предела толерантности к колебаниям.
Во время стабилизации напряжения, изменение пути подачи питания может привести к незначительному прерыванию подачи питания.

Стабилизаторы напряжения на основе сервоприводов

В стабилизаторах напряжения на основе сервоприводов регулирование напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это системы с замкнутым контуром.

Как работает стабилизатор напряжения на сервоприводе?

В системе с замкнутым контуром отрицательная обратная связь (также известная как подача ошибок) гарантируется с выхода, чтобы система могла гарантировать, что желаемый выход был достигнут.Это делается путем сравнения выходных и входных сигналов. Если в случае, если желаемый выход больше / ниже требуемого значения, то сигнал ошибки (Выходное значение — Входное значение) будет получен регулятором источника входного сигнала. Затем этот регулятор снова будет генерировать сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подавать его на исполнительные механизмы, чтобы привести выход к точному значению.

Благодаря свойству замкнутого контура, стабилизаторы напряжения на основе сервоприводов используются для очень чувствительных приборов / оборудования, которым требуется точный входной источник питания (± 01%) для выполнения намеченных функций.

Рис. 10 — Внутренний вид стабилизатора напряжения на сервоприводе

На приведенном выше рисунке показано, как стабилизатор напряжения на сервоприводе выглядит изнутри. Он имеет серводвигатель, автотрансформатор, понижающий и повышающий трансформатор, двигатель, электронную плату и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки понижающего и повышающего трансформатора (ответвлений) подключен к фиксированному ответвлению автотрансформатора, а другой конец первичной обмотки соединен с подвижным рычагом. который управляется серводвигателем.Один конец вторичной катушки понижающего и повышающего трансформатора подключен к входному источнику питания, а другой конец — к выходу стабилизатора напряжения.

Рис. 11 — Принципиальная схема стабилизатора напряжения на сервоприводе

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх эталонного значения, он запускает двигатель, который далее перемещает плечо на автотрансформаторе.

По мере перемещения плеча автотрансформатора входное напряжение первичной обмотки понижающего и повышающего трансформатора изменяется до требуемого выходного напряжения. Серводвигатель будет продолжать вращаться до тех пор, пока разница между значением опорного напряжения и выходным сигналом стабилизатора не станет равной нулю. Этот полный процесс происходит за миллисекунды. Сегодняшние стабилизаторы напряжения на базе сервоприводов поставляются со схемой управления на базе микроконтроллера / микропроцессора, чтобы обеспечить интеллектуальное управление для пользователей.

Различные типы стабилизаторов напряжения на основе сервоприводов

Существуют различные типы стабилизаторов напряжения на основе сервоприводов: серводвигатель, подключенный к регулируемому трансформатору.

Трехфазные стабилизаторы напряжения сбалансированного типа с сервоприводом

В трехфазных стабилизаторах напряжения сбалансированного типа с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к автотрансформаторам 03 и общей цепи управления. Мощность автотрансформаторов варьируется для достижения стабилизации.

Трехфазные несбалансированные серво-стабилизаторы напряжения

В трехфазных несимметричных серво-стабилизаторах напряжения стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым цепям управления (по одной для каждого автотрансформатор).

Рис. 12 — Внутренний вид трехфазных несимметричных стабилизаторов напряжения с сервоприводом

Использование / преимущества стабилизатора напряжения с сервоприводом

Они быстро реагируют на колебания напряжения.
Они имеют высокую точность стабилизации напряжения.
Они очень надежны
Они выдерживают скачки высокого напряжения.

Ограничения серво стабилизатора напряжения

Они нуждаются в периодическом обслуживании.
Чтобы устранить ошибку, серводвигатель необходимо выровнять. Для регулировки серводвигателя нужны умелые руки.

Стабилизаторы статического напряжения

Рис. 13 — Стабилизаторы статического напряжения

Статический выпрямитель напряжения не имеет движущихся частей, как в случае стабилизаторов напряжения на основе сервопривода. Он использует схему силового электронного преобразователя для стабилизации напряжения. Эти стабилизаторы статического напряжения имеют очень высокую точность, а стабилизация напряжения находится в пределах ± 1%.

Стабилизатор статического напряжения содержит понижающий и повышающий трансформатор, силовой преобразователь на биполярном транзисторе с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие важные компоненты.

Рис. 14 — Внутренний вид стабилизатора статического напряжения

Как работает стабилизатор статического напряжения?

Микроконтроллер / микропроцессор управляет преобразователем мощности IGBT для генерирования необходимого уровня напряжения с использованием метода «широтно-импульсной модуляции».В методе «широтно-импульсной модуляции» в импульсных преобразователях мощности используется силовой полупроводниковый переключатель (например, полевой МОП-транзистор) для управления трансформатором с заданным выходным напряжением. Это генерируемое напряжение затем подается на первичную обмотку понижающего и повышающего трансформатора. Преобразователь мощности IGBT также контролирует фазу напряжения. Он может генерировать напряжение, которое может быть синфазным или сдвинутым по фазе на 180 градусов по отношению к входному источнику питания, что, в свою очередь, позволяет ему контролировать, должно ли напряжение добавляться или вычитаться в зависимости от повышения или понижения уровня входного источника питания.

Рис. 15 — Принципиальная схема статического стабилизатора напряжения

Как только микропроцессор обнаруживает падение уровня напряжения, он посылает сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, аналогичное разнице напряжений, на которую снизился входной источник питания. Это генерируемое напряжение синфазно с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора.Поскольку вторичная обмотка понижающего и повышающего трансформатора подключена к входному источнику питания, наведенное во вторичной обмотке напряжение будет добавлено к входному источнику питания. Таким образом, на нагрузку будет подаваться стабилизированное повышенное напряжение.

Аналогичным образом, как только микропроцессор обнаруживает повышение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, аналогичное разнице напряжений, на которую снизился входной источник питания.Но на этот раз генерируемое напряжение будет сдвинуто по фазе на 180 градусов по отношению к входному источнику питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора. Поскольку вторичная катушка понижающего и повышающего трансформатора подключена к входному источнику питания, напряжение, наведенное во вторичной катушке, теперь будет вычитаться из входного источника питания. Таким образом, на нагрузку будет подаваться стабилизированное пониженное напряжение.

Использование / преимущества статических стабилизаторов напряжения

Они очень компактны по размеру.
Они очень быстро реагируют на колебания напряжения.
Имеют очень высокую точность стабилизации напряжения.
Поскольку движущаяся часть отсутствует, обслуживание практически не требуется.
Они очень надежны.
Их КПД очень высок.

Ограничения статического стабилизатора напряжения

Они дороги по сравнению со своими аналогами

В чем разница между стабилизатором напряжения и регулятором напряжения?

Хорошо.. оба звучат одинаково. Оба они выполняют одну и ту же функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное различие между стабилизатором напряжения и регулятором напряжения:

Стабилизатор напряжения — это устройство, которое подает постоянное напряжение на выход без каких-либо изменений входящего напряжения. Принимая во внимание, что регулятор напряжения

— это устройство, которое подает постоянное напряжение на выход без каких-либо изменений тока нагрузки.

Как выбрать лучший стабилизатор напряжения для дома? Руководство по покупке

При покупке стабилизатора напряжения необходимо учитывать различные факторы.В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или лучше. Чрезмерное выполнение не повредит, но это будет стоить вам дополнительных долларов. Так почему бы не выбрать такой стабилизатор напряжения, который может удовлетворить ваши требования и сэкономить ваш карман.

Различные факторы, которые играют важную роль при выборе стабилизатора напряжения

Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения: —

Требования к мощности устройства (или группы устройств)
Тип устройства
Уровень колебаний напряжения в вашем районе
Тип стабилизатора напряжения
Рабочий диапазон стабилизатора напряжения, который вам нужен
Отключение повышенного / пониженного напряжения
Тип цепи стабилизации / управления
Тип крепления для ваш стабилизатор напряжения

Пошаговый выбор / руководство по покупке стабилизатора напряжения для вашего дома

Вот основные шаги, которые вы должны выполнить, чтобы выбрать лучший выпрямитель напряжения для вашего дома: —

Проверьте номинальную мощность устройства, для которой вам нужен стабилизатор напряжения.Номинальная мощность указана на задней панели устройства в виде наклейки или паспортной таблички. Это будет в киловаттах (кВт). Обычно номинальная мощность стабилизатора напряжения указывается в кВА. Преобразуйте его в киловатт (кВт).

(кВт = кВА x коэффициент мощности)

Рассмотрите возможность сохранения дополнительного запаса в 25–30% от номинальной мощности стабилизатора. Это даст вам дополнительную возможность добавить любое устройство в будущем.
Проверьте предел допуска колебания напряжения. Если это соответствует вашим потребностям, вы готовы пойти дальше.
Проверьте требования к монтажу и размер, который вам нужен.
Вы можете запросить и сравнить дополнительные функции в одном ценовом диапазоне от разных производителей и моделей.

Практический пример для лучшего понимания

Предположим, вам нужен стабилизатор напряжения для вашего телевизора. Предположим, что мощность вашего телевизора составляет 1 кВА. Добавочная наценка 30% на 1 кВА составляет 300 Вт. Добавив и то, и другое, вы можете подумать о покупке стабилизатора напряжения 1,3 кВт (1300 Вт) для вашего телевизора.

Надеюсь, статья получилась информативной.Продолжайте учиться.
Прочтите о том, как выбрать батарею — метод и кратковременные / долгосрочные требования к питанию.

Производитель стабилизаторов напряжения для всего дома и поставщик стабилизаторов напряжения для всего дома из Китая NeoPower.

General (стабилизатор напряжения для всего дома 30 кВА)

Стабилизатор напряжения для всего дома

Neopower — это одна из наших конкурентоспособных продуктов; состоят из контактного автоматического регулятора напряжения, серводвигателя, схемы автоматического управления и т. д.Когда напряжение колеблется или нагрузка изменяется, схема управления автоматической выборкой будет отправлять сигнал для управления серводвигателем, который может регулировать положение угольной щетки автоматического регулятора напряжения, после чего выходное напряжение будет отрегулировано до номинального значения и станет устойчивым.

Этот стабилизатор напряжения для всего дома является универсальным, он имеет преимущество большого разнообразия, полной спецификации, красивого внешнего вида и очевидных характеристик высокой эффективности, отсутствия волновых искажений, надежной работы, непрерывной работы в течение длительного времени.Кроме того, стабилизатор напряжения NeopowerWhole House имеет короткую временную задержку и защиту от перенапряжения, длительную задержку и защиту от пониженного напряжения также можно установить в соответствии с требованиями пользователя. Этот продукт представляет собой идеальный источник стабилизированного напряжения, широко используемый в любых местах, где требуется электричество, и обеспечивает нормальную работу вашего силового устройства.

Performance (стабилизатор напряжения для всего дома 30 кВА)

Однофазное входное напряжение	140в-260в	Частота	50/60 Гц
Однофазное выходное напряжение	0.5 кВА-3 кВА 220 В и 110 В 5 кВА-3 кВА 220 В	Регулируемое время	<1 с (при изменении входного напряжения 10%)
Трехфазное выходное напряжение	Фазное напряжение 140-260 В Напряжение провода 242-450 В	Температура окружающей среды	-5 — + 40
Трехфазное выходное напряжение	Фазное напряжение 140-260 В Напряжение провода 242-450 В	Искажение формы сигнала	Без дополнительных искажений формы сигнала
Трехфазное выходное напряжение	Напряжение фаз 220 В Напряжение провода 380 В	Коэффициент мощности нагрузки	0.8
Трехфазное выходное напряжение	Напряжение фаз 220 В Напряжение провода 380 В	Электрическая прочность	1500 В / 1 мин
Точность стабилизации напряжения	220 В 3% 110 В 6%	сопротивление изоляции	2M

Модель и спецификации (стабилизатор напряжения для всего дома 30 кВА)

Технические характеристики (кВА)		Размер продукта DWH (см)	Размер продукта DWH (см)	Вес (кг)	Кол-во
Однофазный двухпроводной (настольный)	SVC-0.5	171913	442535	5,0	4
	SVC-1	202216	502840	7,0	4
	SVC-1.5	202216	502840	8.0	4
	SVC-2	262419	343250	14	2
	SVC-3	292224	623834	16	2
	SVC-5	462419	543227	27	1
	SVC-8	572724	714035	40	1
	SVC-10	572724	704035	41	1
Трехфазный Четыре провода	SVC-1.5	403617	524828	18	1
	SVC-3	423819	545031	23	1
	SVC-4.5	423819	545031	27	1
	SVC-6	372868	484078	39	1
	SVC-9	353378	484590	48	1
	SVC-15	433873	555190	85	1

ПРИНИМАЕТСЯ ИНДИВИДУАЛЬНОЕ ТРЕБОВАНИЕ !!!

Что такое стабилизатор напряжения и как он работает? Типы стабилизаторов

Что такое стабилизатор напряжения и зачем он нам? Работа, типы и применение стабилизатора

Введение в стабилизатор:

Внедрение технологии микропроцессорных микросхем и силовых электронных устройств в конструкцию интеллектуальных стабилизаторов напряжения переменного тока (или автоматических регуляторов напряжения (AVR)) привело к -качественное, стабильное электроснабжение при значительных и продолжительных отклонениях сетевого напряжения.

В качестве усовершенствования традиционных стабилизаторов напряжения релейного типа в современных инновационных стабилизаторах используются высокопроизводительные цифровые схемы управления и полупроводниковые схемы управления, которые исключают регулировку потенциометра и позволяют пользователю устанавливать требования к напряжению с помощью клавиатуры с возможностью запуска и остановки выхода.

Это также привело к тому, что время срабатывания стабилизаторов или чувствительность стабилизаторов были очень низкими, обычно менее нескольких миллисекунд, кроме того, это можно регулировать с помощью переменной настройки.В настоящее время стабилизаторы стали оптимизированным решением для питания многих электронных устройств, чувствительных к колебаниям напряжения, и они нашли работу со многими устройствами, такими как станки с ЧПУ, кондиционеры, телевизоры, медицинское оборудование, компьютеры, телекоммуникационное оборудование и т. Д.

Что такое стабилизатор напряжения?

Это электрический прибор, который разработан так, что обеспечивает подачу постоянного напряжения на нагрузку на своих выходных клеммах независимо от изменений входного или входящего напряжения питания.Он защищает оборудование или машину от перенапряжения, пониженного напряжения и других скачков напряжения.

Также называется автоматический регулятор напряжения (АРН) . Стабилизаторы напряжения предпочтительны для дорогостоящего и драгоценного электрического оборудования, поскольку они защищают его от вредных колебаний низкого / высокого напряжения. Некоторое из этого оборудования — кондиционеры, офсетные печатные машины, лабораторное оборудование, промышленные машины и медицинское оборудование.

Стабилизаторы напряжения регулируют колебания входного напряжения до того, как оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения).Выходное напряжение стабилизатора будет оставаться в диапазоне 220 В или 230 В в случае однофазного питания и 380 В или 400 В в случае трехфазного питания в пределах заданного диапазона колебаний входного напряжения. Это регулирование осуществляется с помощью понижающих и повышающих операций, выполняемых внутренней схемой.

На современном рынке доступно огромное количество разнообразных автоматических регуляторов напряжения. Это могут быть одно- или трехфазные блоки в зависимости от типа применения и необходимой мощности (кВА).Трехфазные стабилизаторы выпускаются в двух версиях: модели со сбалансированной нагрузкой и модели с несбалансированной нагрузкой.

Они доступны либо в виде отдельных блоков для бытовых приборов, либо в виде больших стабилизаторов для целых приборов в определенном месте, например, во всем доме. Кроме того, это могут быть стабилизаторы аналогового или цифрового типа.

К распространенным типам стабилизаторов напряжения относятся стабилизаторы с ручным управлением или с переключением, автоматические стабилизаторы релейного типа, твердотельные или статические стабилизаторы и стабилизаторы с сервоуправлением.В дополнение к функции стабилизации большинство стабилизаторов имеют дополнительные функции, такие как отсечка низкого напряжения на входе / выходе, отсечка высокого напряжения на входе / выходе, отсечка при перегрузке, возможность запуска и остановки выхода, ручной / автоматический запуск, отображение отсечки напряжения, переключение при нулевом напряжении. и др.

Зачем нужны стабилизаторы напряжения?

Как правило, каждое электрическое оборудование или устройство рассчитано на широкий диапазон входного напряжения. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенными значениями, например, одно оборудование может выдерживать ± 10 процентов от номинального напряжения, а другое — ± 5 процентов или меньше.

Колебания напряжения (повышение или понижение величины номинального напряжения) довольно часто встречаются во многих областях, особенно на оконечных линиях. Наиболее частые причины колебаний напряжения — это освещение, неисправности электрооборудования, неисправная проводка и периодическое отключение устройства. Эти колебания приводят к поломке электрического оборудования или приборов.

Результатом длительного перенапряжения

Необратимое повреждение оборудования
Повреждение изоляции обмоток
Нежелательное прерывание нагрузки
Повышенные потери в кабелях и сопутствующем оборудовании
Снижение срока службы устройства

Длительное пониженное напряжение приведет к

Неисправность оборудования
Более длительные периоды работы (как в случае резистивных нагревателей)
Снижение производительности оборудования
Выделение больших токов, которые в дальнейшем приводят к перегреву
Ошибки вычислений
Пониженная скорость двигателей

Таким образом, стабильность и точность напряжения определяют правильную работу оборудования.Таким образом, стабилизаторы напряжения гарантируют, что колебания напряжения на входящем источнике питания не влияют на нагрузку или электрический прибор.

Как работает стабилизатор напряжения?

Основной принцип работы стабилизатора напряжения для выполнения операций понижения и повышения

В стабилизаторе напряжения коррекция напряжения при повышенном и пониженном напряжении выполняется с помощью двух основных операций, а именно: b oost и понижающих операций . Эти операции могут выполняться вручную с помощью переключателей или автоматически с помощью электронных схем.В условиях пониженного напряжения режим повышения напряжения увеличивает напряжение до номинального уровня, в то время как понижающий режим снижает уровень напряжения во время состояния повышенного напряжения.

Концепция стабилизации включает в себя добавление или вычитание напряжения в сети и из нее. Для выполнения такой задачи в стабилизаторе используется трансформатор, который в различных конфигурациях соединен с переключающими реле. В некоторых стабилизаторах используется трансформатор с отводами на обмотке для обеспечения различных коррекций напряжения, в то время как в сервостабилизаторах используется автотрансформатор для обеспечения широкого диапазона коррекции.

Чтобы понять эту концепцию, давайте рассмотрим простой понижающий трансформатор с номиналом 230 / 12В и его связь с этими операциями приведена ниже.

На рисунке выше показана конфигурация повышения, в которой полярность вторичной обмотки ориентирована таким образом, что ее напряжение напрямую добавляется к первичному напряжению. Следовательно, в случае пониженного напряжения трансформатор (будь то переключение ответвлений или автотрансформатор) переключается с помощью реле или твердотельных переключателей, так что к входному напряжению добавляются дополнительные вольт.

На приведенном выше рисунке трансформатор подключен в компенсирующей конфигурации, в которой полярность вторичной катушки ориентирована таким образом, что ее напряжение вычитается из первичного напряжения. Схема переключения переключает соединение с нагрузкой в эту конфигурацию во время состояния перенапряжения.

На рисунке выше показан двухступенчатый стабилизатор напряжения, в котором используются два реле для обеспечения постоянной подачи переменного тока на нагрузку во время перенапряжения и в условиях напряжения. Путем переключения реле могут выполняться операции понижения и повышения напряжения для двух конкретных колебаний напряжения (одно находится под напряжением, например, 195 В, а другое — при повышенном напряжении, например, 245 В).

В случае стабилизаторов ответвительного трансформаторного типа, различные ответвления переключаются в зависимости от требуемой величины повышающего или понижающего напряжения. Но в случае стабилизаторов типа автотрансформатора двигатели (серводвигатель) используются вместе со скользящим контактом для получения повышающего или понижающего напряжения от автотрансформатора, поскольку он содержит только одну обмотку.

Типы стабилизаторов напряжения

Стабилизаторы напряжения стали неотъемлемой частью многих бытовых электроприборов, промышленных и коммерческих систем.Раньше использовались ручные или переключаемые стабилизаторы напряжения для повышения или понижения входящего напряжения, чтобы обеспечить выходное напряжение в желаемом диапазоне. Такие стабилизаторы построены с электромеханическими реле в качестве переключающих устройств.

Позже, дополнительная электронная схема автоматизирует процесс стабилизации, и на свет появились автоматические регуляторы напряжения РПН. Другой популярный тип стабилизатора напряжения — сервостабилизатор, в котором коррекция напряжения осуществляется непрерывно без какого-либо переключателя.Обсудим три основных типа стабилизаторов напряжения.

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения этого типа регулирование напряжения осуществляется переключением реле таким образом, чтобы одно из нескольких ответвлений трансформатора подключалось к нагрузке (как описано выше) независимо от того, он предназначен для работы в режиме наддува или противодействия. На рисунке ниже показана внутренняя схема стабилизатора релейного типа.

Он имеет электронную схему и набор реле помимо трансформатора (который может быть трансформатором с тороидальным или железным сердечником с выводами на его вторичной обмотке).Электронная схема включает схему выпрямителя, операционный усилитель, микроконтроллер и другие крошечные компоненты.

Электронная схема сравнивает выходное напряжение с эталонным значением, обеспечиваемым встроенным источником эталонного напряжения. Каждый раз, когда напряжение повышается или опускается за пределы опорного значения, схема управления переключает соответствующее реле для подключения к выходу требуемого ответвления.

Эти стабилизаторы обычно изменяют напряжение при колебаниях входного напряжения от ± 15 процентов до ± 6 процентов с точностью выходного напряжения от ± 5 до ± 10 процентов.Этот тип стабилизаторов наиболее часто используется для низкоуровневых бытовых приборов в жилых, коммерческих и промышленных помещениях, поскольку они имеют малый вес и низкую стоимость. Однако они страдают от нескольких ограничений, таких как низкая скорость коррекции напряжения, меньшая долговечность, меньшая надежность, прерывание цепи питания во время регулирования и неспособность выдерживать высокие скачки напряжения.

Стабилизаторы напряжения с сервоуправлением

Их просто называют сервостабилизаторами (работа с сервомеханизмом, который также известен как отрицательная обратная связь), и название предполагает, что он использует серводвигатель для коррекции напряжения.Они в основном используются для обеспечения высокой точности выходного напряжения, обычно ± 1% при изменении входного напряжения до ± 50%. На рисунке ниже показана внутренняя схема сервостабилизатора, который включает в себя серводвигатель, автотрансформатор, понижающий повышающий трансформатор, драйвер двигателя и схему управления в качестве основных компонентов.

В этом стабилизаторе один конец первичной обмотки понижающего повышающего трансформатора соединен с фиксированным ответвлением автотрансформатора, а другой конец соединен с подвижным рычагом, которым управляет серводвигатель.Вторичная обмотка понижающего повышающего трансформатора подключена последовательно к входящему источнику питания, который является не чем иным, как выходом стабилизатора.

Электронная схема управления обнаруживает провал и рост напряжения путем сравнения входного сигнала со встроенным источником опорного напряжения. Когда схема обнаруживает ошибку, она приводит в действие двигатель, который, в свою очередь, перемещает рычаг автотрансформатора. Он может питать первичную обмотку повышающего трансформатора, так что напряжение на вторичной обмотке должно быть желаемым выходным напряжением.Большинство сервостабилизаторов используют встроенный микроконтроллер или процессор для схемы управления для достижения интеллектуального управления.

Эти стабилизаторы могут быть однофазными, трехфазными симметричными или трехфазными несимметричными. В однофазном типе серводвигатель, соединенный с регулируемым трансформатором, обеспечивает коррекцию напряжения. В случае трехфазного симметричного типа серводвигатель соединен с тремя автотрансформаторами, так что стабилизированный выход обеспечивается во время колебаний путем регулировки выхода трансформаторов.В несбалансированном типе сервостабилизаторов три независимых серводвигателя соединены с тремя автотрансформаторами и имеют три отдельные цепи управления.

Сервостабилизаторы обладают различными преимуществами по сравнению со стабилизаторами релейного типа. Некоторые из них — более высокая скорость коррекции, высокая точность стабилизированного выхода, способность выдерживать броски тока и высокая надежность. Однако они требуют периодического обслуживания из-за наличия двигателей.

Стабилизаторы статического напряжения

Как следует из названия, стабилизатор статического напряжения не имеет движущихся частей в качестве механизма серводвигателя в случае сервостабилизаторов.Он использует схему силового электронного преобразователя для стабилизации напряжения, а не вариацию в случае обычных стабилизаторов. С помощью этих стабилизаторов можно добиться большей точности и отличного регулирования напряжения по сравнению с сервостабилизаторами, и обычно регулирование составляет ± 1 процент.

По сути, он состоит из повышающего трансформатора, преобразователя мощности IGBT (или преобразователя переменного тока в переменный) и микроконтроллера, микропроцессора или контроллера на базе DSP. Преобразователь IGBT, управляемый микропроцессором, генерирует соответствующее количество напряжения с помощью метода широтно-импульсной модуляции, и это напряжение подается на первичную обмотку повышающего трансформатора.Преобразователь IGBT вырабатывает напряжение таким образом, чтобы оно могло быть синфазным или сдвинутым на 180 градусов по фазе входящего линейного напряжения, чтобы выполнять сложение и вычитание напряжений во время колебаний.

Каждый раз, когда микропроцессор обнаруживает провал напряжения, он посылает импульсы ШИМ на преобразователь IGBT, так что он генерирует напряжение, равное величине отклонения от номинального значения. Этот выход находится в фазе с входящим питанием и подается на первичную обмотку повышающего трансформатора.Поскольку вторичная обмотка подключена к входящей линии, индуцированное напряжение будет добавлено к входящему источнику питания, и это скорректированное напряжение будет подаваться на нагрузку.

Точно так же повышение напряжения заставляет схему микропроцессора посылать импульсы ШИМ таким образом, что преобразователь выводит напряжение с отклоненной величиной, которое на 180 градусов не совпадает по фазе с входящим напряжением. Это напряжение на вторичной обмотке понижающего вольтодобавочного трансформатора вычитается из входного напряжения, так что выполняется понижающая операция.

Эти стабилизаторы очень популярны по сравнению со стабилизаторами с переключением отводов и сервоуправляемыми стабилизаторами из-за большого количества преимуществ, таких как компактный размер, очень быстрая скорость коррекции, отличное регулирование напряжения, отсутствие технического обслуживания из-за отсутствия движущихся частей, высокая эффективность и высокий КПД. надежность.

Разница между стабилизатором напряжения и регулятором напряжения

Здесь возникает серьезный, но сбивающий с толку вопрос: в чем именно разница (я) между стабилизатором и регулятором ? Хорошо.. Оба выполняют одно и то же действие, которое заключается в стабилизации напряжения, но основное различие между стабилизатором напряжения и регулятором напряжения составляет :

Стабилизатор напряжения: Это устройство или схема, которые предназначены для подачи постоянного напряжения на выход без изменений. по входящему напряжению.

Регулятор напряжения: Это устройство или схема, предназначенная для подачи постоянного напряжения на выход без изменения тока нагрузки.

Как выбрать стабилизатор напряжения правильного размера?

Прежде всего, необходимо учесть несколько факторов, прежде чем покупать стабилизатор напряжения для прибора.Эти факторы включают в себя мощность, необходимую для устройства, уровень колебаний напряжения, возникающих в зоне установки, тип устройства, тип стабилизатора, рабочий диапазон стабилизатора (на который стабилизатор подает правильное напряжение), отключение по перенапряжению / пониженному напряжению, тип схема управления, тип монтажа и другие факторы. Здесь мы привели основные шаги, которые следует учитывать перед покупкой стабилизатора для вашего приложения.

Проверьте номинальную мощность устройства, которое вы собираетесь использовать со стабилизатором, наблюдая за деталями паспортной таблички (вот образцы: паспортная табличка трансформатора, паспортная табличка MCB, паспортная табличка конденсатора и т. Д.) Или из руководства пользователя продукта.
Поскольку стабилизаторы рассчитаны на кВА (как и в случае трансформатора, рассчитанного на кВА, а не на кВт), также можно рассчитать мощность, просто умножив напряжение прибора на максимальный номинальный ток.
Рекомендуется добавить запас прочности к номиналу стабилизатора, обычно 20-25 процентов. Это может быть полезно для будущих планов по добавлению дополнительных устройств к выходу стабилизатора.
Если прибор рассчитан в ваттах, учитывайте коэффициент мощности при расчете номинальной мощности стабилизатора в кВА.Напротив, если стабилизаторы рассчитаны в кВт, а не в кВА, умножьте коэффициент мощности на произведение напряжения и тока.

ниже — это живой и решенный пример того, что как выбрать стабилизатор напряжения подходящего размера для вашего электроприбора (ов)

Предположим, если прибор (кондиционер или холодильник) рассчитан на 1 кВА. Следовательно, безопасный запас в 20 процентов составляет 200 Вт. Прибавив эти ватты к фактическому номиналу, мы получим мощность 1200 ВА. Поэтому для устройства предпочтительнее стабилизатор на 1,2 кВА или 1200 ВА.Для домашних нужд предпочтительны стабилизаторы от 200 ВА до 10 кВА. А для коммерческих и промышленных применений используются однофазные и трехфазные стабилизаторы большой мощности.

Надеемся, что представленная информация будет информативной и полезной для читателя. Мы хотим, чтобы читатели выразили свое мнение по этой теме и ответили на этот простой вопрос — какова цель функции связи RS232 / RS485 в современных стабилизаторах напряжения — в разделе комментариев ниже.

Колебание напряжения вызывает пожар в квартире Б’луру и вызывает серьезные электрические повреждения.

К счастью, хозяев не было в городе, и, вернувшись утром в субботу, они обнаружили, что их дом наполнился темным дымом.

Апатия и некомпетентность властей посеяли хаос среди жителей более 30 квартир в крупном районе Бангалора.

В то время как 14 семей, проживающих в квартирах Капила на планировке двора владельцев в Касаванахалли,

Имели несколько электроприборов, включая их водоочиститель, поврежденные из-за чрезвычайно высокого напряжения после нескольких дней отсутствия электричества, одна квартира фактически загорелась, поскольку результат.

К счастью, хозяев не было в городе, и, вернувшись в субботу утром, они обнаружили, что их дом наполнился темным дымом, а многие их вещи обгорели.

Хариша Н.П., владелец сожженной квартиры G7, сказал TNM, что на данный момент он хочет, чтобы Bescom восстановил проводку на его месте, чтобы он мог установить полное повреждение. Семья из трех человек, в которую входят Хариша, его жена и их ребенок, приехали на выходные в Хубли и были потрясены, открыв свой дом и обнаружив, что он заполнен дымом. Теперь они вынуждены оставаться вне дома.

«Вчера я останавливался у друга. Следующие семь дней мне удалось найти место для проживания в том же многоквартирном доме.Мы ожидаем, что полиция завтра начнет расследование и выяснит, что вызвало проблему, и мы ожидаем, что они отдадут нам должное », — сказал Harsiha NP TNM.

Еще больше усугубив ситуацию, вместо того чтобы признать свою ошибку, Bangalore Electricity Supply Corporation смыла руки с этого дела и обвинила инфраструктуру квартир.

Серия событий, приведших к несчастному случаю, началась 22 июля, когда Bren Edgewaters (текущий проект в сфере недвижимости) начал рыть дорогу для прокладки линии 11 кВ на протяжении более километра.

Суровые испытания на этом не закончились, так как полицейский участок Белландура отказался принять жалобу. Недовольным жителям пришлось убедить заместителя комиссара полиции Абдула Ахада зарегистрировать РПИ после нескольких часов ожидания в полицейском участке. РПИ против Бескома и Брена был зарегистрирован поздно вечером в воскресенье.

«Мы жертвы, и со стороны потерпевших мы хотим справедливости. Мы хотим знать, кто за это отвечает. Мы живем здесь последние четыре с половиной года, и ничего подобного не происходило.Скачок был настолько сильным, что стабилизаторы и шипы плавились. Как Bescom может сказать, что наши линии неисправны, когда, как только они починили провод, проблема была решена? Они знают, что в ту ночь они сделали что-то не так, но не принимают этого », — сказал Прашант, президент Kapila Apartments Association.

Далее он добавил: «Кто бы знал, что если бы в то время квартира была занята, человеческих жертв не было бы», требуя тщательного расследования.

Местные жители считают, что причиной трагедии является отсутствие регулирования со стороны BBMP, Bescom и их легкость в ведении дел с Бреном.

«В то время как BBMP Marathahalli дала разрешение на копание на пешеходной дорожке, Брен прокопал середину дороги, не следуя установленным нормам, которые причинили ущерб», — сказал Сударшан, житель местности.

Другой активист-резидент заявил о многочисленных нарушениях со стороны Берна в сговоре с BBMP и Bescom.

Ситуация началась в понедельник, 23 июля, когда в многоквартирном комплексе было зафиксировано низкое напряжение и частичное электроснабжение, о том же сообщили Bescom, но безрезультатно.Первый ответ пришел только после того, как квартирному товариществу удалось позвонить самому помощнику инженера во вторник вечером около 17:00.

Четыре часа спустя группа официальных лиц Bescom прибыла в квартиру, но не смогла найти неисправные кабели и попросила время, так как дорогу нужно было рыть. Рытье дороги началось не раньше 7:00 в четверг, а к 18:00 жители искали временное подключение, так как все жители квартиры с вечера среды жили без электричества.

Наконец, в 21:00 в четверг вечером Bescom смог диагностировать неисправность и идентифицировать конкретный кабель, а через четыре часа, к 1:00 в пятницу, постоянная линия была восстановлена.

Но было высокое напряжение, и электричество снова пропало, и около 7:00 жители снова заметили проблему с высоким напряжением. К Bescom обратились еще раз, и до полудня соединение было установлено Bescom путем изменения последовательности проводов.

Но к тому времени ущерб уже нанесен. Жители поняли, что многие из их приборов, такие как холодильник, водоочистители, стабилизаторы, лампочки, дымоход, гейзер и телевизоры, были повреждены.

Производитель стабилизаторов напряжения для всего дома и поставщик стабилизаторов напряжения для всего дома из Китая NeoPower.

General (стабилизатор напряжения для всего дома 30 кВА)

Стабилизатор напряжения для всего дома Neopower — это одна из наших конкурентоспособных продуктов; состоят из контактного автоматического регулятора напряжения, серводвигателя, схемы автоматического управления и т. д. Когда напряжение колеблется или изменяется нагрузка, схема автоматического отбора проб будет отправлять сигнал для управления серводвигателем, который может регулировать положение угольной щетки автоматического регулятора напряжения, тогда выходное напряжение будет отрегулировано до номинального значения и установится устойчивое состояние.

Этот стабилизатор напряжения для всего дома является универсальным, он имеет преимущество большого разнообразия, полной спецификации, красивого внешнего вида и очевидных характеристик высокой эффективности, отсутствия волновых искажений, надежной работы, непрерывной работы в течение длительного времени. Кроме того, стабилизатор напряжения NeopowerWhole House имеет короткую временную задержку и защиту от перенапряжения, длительную задержку и защиту от пониженного напряжения также можно установить в соответствии с требованиями пользователя. Этот продукт представляет собой идеальный источник стабилизированного напряжения, широко используемый в любых местах, где требуется электричество, и обеспечивает нормальную работу вашего силового устройства.

NPC (CLASSIC) Серия
СЕРВО ЭЛЕКТРОННЫЙ ДИЗАЙН КЛАССИЧЕСКИЙ ДИЗАЙН
СТАБИЛИЗАТОРЫ И РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
ТРЕХФАЗНЫЕ — 10 кВА ~ 120 кВА

ЭКОНОМИЧНАЯ СИСТЕМА СЕРВОУПРАВЛЕНИЯ
С классическим дизайном сервоуправления, бесшумным режимом работы и высокой точностью выходного напряжения.

ОСОБЕННОСТИ:
Автоматическое регулирование напряжения
Бесступенчатое автоматическое регулирование напряжения, подходящее для более чем 80% приложений.
Широкий диапазон номинальной мощности
Трехфазный до 60 кВА
Широкий диапазон колебаний входного напряжения
Диапазон входного напряжения: 15% (R15), 20% (R20), 25% (R25), 30% (R30) или по запросу.
Гибкая погрешность выходного напряжения
Точность выходного напряжения: 3%
Высокая эффективность
Лучше 95%.

ПРОЩАЙТЕ С НЕСТАБИЛЬНЫМ НАПРЯЖЕНИЕМ ПЕРЕМЕННОГО ТОКА

Колебания напряжения сети переменного тока вызовут нестабильное поведение и сбои в работе оборудования. Некоторые системы могут даже выйти из строя из-за колебаний напряжения, переходного напряжения, провалов или скачков напряжения.Неспособность обеспечить постоянное входящее сетевое напряжение и чистоту часто может привести к дорогостоящему ремонту оборудования и незапланированным простоям. СЕЙЧАС попрощаемся с такой головной болью, оснастив ее системой стабилизации напряжения NEOPOWER.

Стабилизаторы напряжения NEOPOWER® предлагают решение NEO для вашего POWER ™

Защита и стабилизация напряжения
Подходящие для более чем 80% приложений, стабилизаторы напряжения серии NEOPOWER NPC постоянно контролируют входящее напряжение.Когда входное напряжение повышается или падает, стабилизаторы напряжения автоматически контролируют выходное напряжение, чтобы обеспечить постоянное идеальное напряжение на нагрузочное оборудование.
Надежность и долговечность
Благодаря невероятно широкому диапазону входного напряжения и высокой выходной точности серия NEOPOWER NPC (CLASSIC) с классической сервоэлектроникой зарекомендовала себя как один из самых экономичных и надежных стабилизаторов напряжения в некоторых коммерческих и жилых помещениях с низким качеством электроэнергии.Все стабилизаторы напряжения серии NPC (CLASSIC) уже оснащены множеством защит и функций, такими как независимая система фазовой коррекции, входной автоматический выключатель, защита от повышенного и пониженного напряжения.
Никогда не прекращайте следовать видению
После использования продуктов NEOPOWER® люди больше не беспокоятся о низком качестве электроэнергии в повседневной жизни, на производстве и на работе.

Независимая система контроля фазовой коррекции
Независимая система балансировки фазных напряжений и контроля для обеспечения стабильного напряжения отдельных фаз даже при несимметричной нагрузке.
Защита от повышенного и низкого напряжения
Возможность отключения стабилизатора напряжения, когда входное напряжение выходит за пределы значения защиты.
Возможность автоматического перезапуска
Возможность автоматического перезапуска после восстановления электросети после защиты от перенапряжения и низкого напряжения.
Автоматический выключатель на входе
Стандартно оснащается автоматическим выключателем в качестве устройства защиты от перегрузки по току на входе.
Защита от обрыва фазы
Защита даже от обрыва фазы.
Система ручного байпаса
Может работать в режиме байпаса при отказе стабилизатора, когда требуется срочное электроснабжение или техническое обслуживание.
Мониторинг состояния передней панели и измерение
Дисплей передней панели, показывающий состояние системы с выходным вольтметром с переключателем фазы. Дополнительные аксессуары
Прерыватель выходной цепи
, система фильтрации главной цепи, датчик перегрева, амперметр с переключателем выбора фазы, система охлаждения с вентилятором, многоцелевой измеритель мощности (с опцией интерфейса RS-485) и разрядники молнии.

ДОСТУПНЫЙ ВЫБОР НАПРЯЖЕНИЯ

H КОНСТРУКЦИЯ ДИАПАЗОНОВ ДИАПАЗОНА НАПРЯЖЕНИЯ

При достаточно хорошем питании от сети стабилизатор напряжения NEOPOWER с диапазоном изменения входа 15% (модели R15) обычно будет более чем приемлемым, но более чем приемлемым. В удаленных местах или в странах, где национальная инфраструктура электроснабжения менее развита, для стабилизации напряжения NEOPOWER могут потребоваться отклонения в 20% или более.
Обратите внимание: C Эти стабилизаторы напряжения не предназначены для поддержки / защиты приложений с обратной подачей напряжения, в которых энергия также должна подаваться обратно в сеть.
