Системы приточной вентиляции в квартире: Приточная вентиляция в квартире: краткий обзор вариантов и их характеристик

• Вентиляция — процесс замены отработанного, загрязненного (использованного) воздуха на чистый, свежий.
• Вытяжная вентиляция — процесс удаления воздуха из помещения.
• Естественная вытяжная вентиляция (естественная вытяжка) — процесс удаления воздуха, основанный на разнице давления и гравитационных свойствах воздуха.
• Приточная вентиляция — процесс подачи свежего воздуха в помещения.
• Вентиляция с механическим побуждением — вентиляция, основанная на использовании вентиляторов.

Естественная вытяжная вентиляция в квартире

В прошлом веке вентиляция в квартире, как и в других жилых помещениях, как правило, организовывалась за счет естественной вытяжки через вертикальные вентиляционные каналы в технических помещениях квартир: на кухнях, в санузлах и в ванных комнатах.

В этих помещениях удаление воздуха было необходимо для устранения запахов и повышенной влажности. Приток же обеспечивался за счет негерметичности окон, дверей, через проемы, открытые форточки и т.д. Процессы притока и вытяжки воздуха работали в тесном взаимодействии друг с другом. Если, например, на зиму хорошо уплотнить дверь и «качественно» заклеить окна, спасаясь от сквозняков, естественная вентиляция в санузлах начинала работать несколько хуже.

Приточные системы вентиляции в квартире с механическим побуждением

Как организовать приток свежего воздуха в помещение? Можно, конечно, приоткрыть окна для проветривания, но на улицах современных городов пыль, шум и гарь от бесконечного количества автомобилей. В таком случае стали использовать приточные системы вентиляции с механическим побуждением (с вентилятором).

Решаем проблемы с вентиляцией в квартире. Используем приточные системы с механическим побуждением

1. В квартиру стал поступать воздух, столь необходимый для жильцов и для работы естественных вытяжных систем;
2. Воздух очищается от пыли и копоти;
3. В холодное время воздух подогревается до нормальной температуры;
4. Благодаря использованию шумоглушителей, в помещение не поступает не только шум вентилятора приточной системы, но и шум с городских улиц.

Вентиляция в квартире с единой центральной приточной системой

Если в домах нет центральной приточной системы, можно обратиться в специализированную компанию, которая поможет подобрать, спроектировать, при необходимости согласовать проект в управляющей компании, а так же скомплектовать, смонтировать и наладить индивидуальную систему приточной вентиляции.

Выбор подрядчика для установки вентиляции в квартире

Компания «Московский Инжиниринговый Центр» предлагает комплексные решения для систем отопления, вентиляции и кондиционирования квартир и других помещений любой сложности.

Квалифицированные специалисты выполнят проектирование вентиляции в квартире и других инжиниринговых систем, подберут и установят необходимое оборудование.

Каталог оборудования для вентиляции в квартире

Приточно-вытяжная вентиляция квартиры — проектирование и монтаж

Из этой ситуации есть два выхода:

1. Смириться и приспосабливаться к ситуации

Что дает правильная вентиляция в квартире?

1. Вентиляция ГАРАНТИРУЕТ отличное здоровье.

Вы когда-нибудь задавались вопросом, почему люди, живущие в деревне, обладают более крепким здоровьем, нежели жители Москвы? Физические нагрузки или питание здесь не причём: многие современные москвичи посещают спортзал и придерживаются здорового питания. Обстановка и экосистема также не слишком важны – стрессы и химикаты есть везде. Вся проблема в кислородном голодании!

Казалось бы, такая мелочь, но как сильно она меняет вашу жизнь. А все потому, что современный житель, как большого, так и малого города, проводит на свежем воздухе не более часа в день.

2. Вентиляция ГАРАНТИРУЕТ уют и комфорт даже в центре Москвы

Почему же в загородном доме вы можете находиться днями напролёт?

Да потому, что там воздух насыщен кислородом. А хотите свою квартиру сделать таким же уютным домом? Для этого вам всего лишь понадобится приточно-вытяжная вентиляция! Это процесс замены в помещении отработанного воздуха на свежий, с целью обеспечения благоприятного микроклимата. Разумеется, в соответствии с федеральным законодательством, многоэтажные дома оборудуются вентиляцией. Но обычная вентиляция, установленная в квартире, обеспечивает минимальную циркуляцию воздуха. Да, она, конечно, снижает уровень СО2 в помещении, но обеспечить уют и хороший микроклимат не способна. Поэтому наша компания предлагает вам изменить свою жизнь, и установить в квартире современную систему вентиляции.

Назначение системы вентиляции в квартире – создание воздухообмена – а именно, удаление из помещений отработанного воздуха и замена его свежим наружным.

Для удаления воздуха в квартирах используются вытяжные каналы, расположенные на кухне и в санузлах. Приток воздуха поступает в жилые помещения (спальни, кабинет, гостиную).

Сегодня, применение герметичных конструкций и евро-окон сделали естественный приток воздуха почти невозможным. Поэтому, организация приточной вентиляции в квартире — это отдельный вопрос, который решает застройщик на этапе строительства или зачастую, жилец своими силами.

В жилых помещениях квартиры в режиме обслуживания необходим минимальный воздухообмен из расчета 3 м3/час на 1м2 площади — СП 54. 13330.2011 «Здания жилые многоквартирные»

Вытяжка из подсобных помещений, при этом, должна быть не менее следующих объемов:

• Кухня с электроплитой — 60 м3/час
• Кухня с газовой плитой — 90 м3/час
• Ванная, душевая, туалет — 25 м3/час
• Совмещённый санузел — 50 м3/час
• Кладовая, гардеробная — 25 м3/час

Температура воздуха в квартире регламентируется ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»

В соответствии, с которым оптимальная температура для жилых помещений составляет:

— В теплый период года – 22-25 гр.С

— В холодный период – 20-22 гр.С

Существует три принципиальных схемы организации системы вентиляции в квартире:

1. С естественным притоком и вытяжкой

2. С механическими притоком и вытяжной

3. Комбинированная: с механической вытяжкой и естественным притоком

Приточно-вытяжная установка с рекуперацией

Одним из лучших вариантов вентиляции квартиры является приточно-вытяжная вентиляция с рекуперацией тепла.

Основой системы является приточно-вытяжная установка. Наружный воздух поступая в установку, проходит через фильтр, подогревается в рекуператоре, догревается в нагревателе, далее по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Все основные узлы установки (вентиляторы, фильтры, рекуператор) располагаются в общем звуко-изолированном корпусе.

Встроенная система автоматики позволяет гибко управлять работой вентиляционного агрегата: изменять скорость, температуру и количество приточного и вытяжного воздуха.

Современные приточно-вытяжные установки для квартир работают, как правило, тихо, особенно на пониженных оборотах вентиляторов.

Конструктивно, приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, одна из них монтируется на полу, получается что-то типа тумбы или шкафа, а вторая размещается под потолком. Помимо самой установки требуется, также, место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких вставок, воздуховодов и проч. В итоге, в общем, получается немаленькая инженерная конструкция.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. Фильтры меняются по мере их загрязнения, что зависит от режима эксплуатации и экологии района. В среднем, смену фильтров необходимо производить не реже 1 раза в квартал.

Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные

• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Рекуперация тепла
• Удобное управление

• Требуется место под оборудование
• Относительно высокая стоимость
• Требуется профессиональный монтаж

Приточная установка

В системах без рекуперации приточную и вытяжную системы делают отдельными и, как правило, размещают в разных местах.

Приточная установка может быть общей для всей квартиры (центральной), а может быть местной, т.е. подавать воздух в одну комнату.

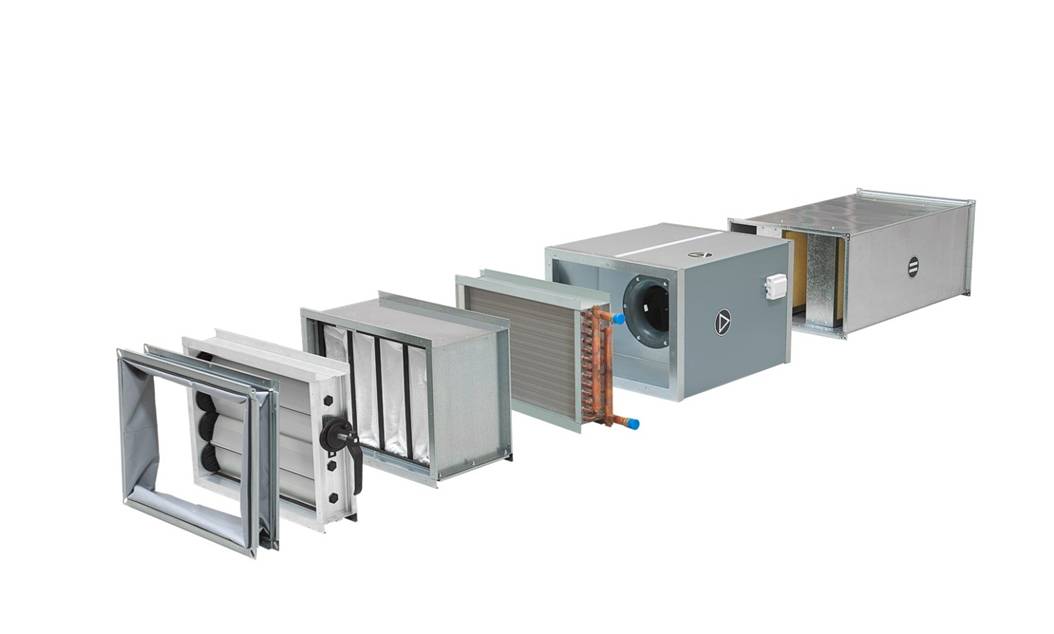

Приточная установка состоит из следующих элементов: заслонка, воздушный фильтр, вентилятор, электронагреватель, система автоматики, шумоизолированный корпус.

Размещается приточка на лоджии, на балконе, в одном из подсобных помещений или на улице.

Наружный воздух поступая в установку очищается от пыли, подогревается в нагревателе и по сети воздуховодов поступает в жилые помещения.

Монтаж приточной установки в квартире

Автоматика приточной установки позволяет гибко управлять ее работой – устанавливать температуру приточного воздуха, изменять скорость и производительность.

Вместо центральной приточки можно применить местные агрегаты, рассчитанные на одну комнату, как например бризер «Tion 3S» или «iFresh» Lufberg или их аналоги.

Вытяжную вентиляцию организовывают при помощи канальных вентиляторов или, при наличии тяги в вытяжных шахтах, оставляют естественной.

• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Удобное управление

• Необходимо место для размещения оборудования и воздуховодов
• Нет рекуперации тепла
• Требуется профессиональный монтаж

Вентиляции в квартире по схеме естественный приток/механическая вытяжка

Систему вентиляции подобного типа можно охарактеризовать как недорогую и практичную.

Стабильность работы приточно-вытяжной схемы обеспечивает механическая вытяжка. Приток воздуха поступает в жилые помещения естественным способом через приточные стеновые или оконные клапана.

Приточный воздух в клапанах не подогревается, поэтому важно под окном, в котором установлен приточный клапан установить полноценный отопительный прибор, лучше всего открытый радиатор. Холодный воздух, попадая в помещение, будет плавно перемешиваться с теплым конвективным потолком от радиатора и с оптимальной температурой поступать в жилую зону. К слову сказать, мощность отопительных приборов, при проектировании отопления квартиры, рассчитывается, в том числе, с учетом подогрева минимальной нормы наружного воздуха.

Вытяжные вентиляторы, как правило, работают постоянно. Когда никого нет дома, просто, на меньших оборотах. Обеспечивая тем самым в квартире постоянный, стабильный, организованный воздухообмен.

• Относительно недорогой монтаж
• Минимум места под оборудование
• Минимум технического обслуживания

• Нет фильтрации приточного воздуха
• Нет подогрева притока
• Минимальные нормы воздухообмена

Канальный охладитель воздуха

Хорошим решением и неплохой альтернативой традиционным кондиционерам является центральное кондиционирование в квартире.

Для простоты понимания, центральное кондиционирование – это та же приточно-вытяжная вентиляция, только с функцией охлаждения приточного воздуха. То есть летом воздух от приточки поступает в жилые помещения с температурой не + 30, как на улице, а например +18 (или другой комфортной, по желанию). Это позволяет уйти от внутренних блоков, дренажей, лючков и подобных спутников сплит-систем.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, получаем более качественный микроклимат, поскольку подаем в помещение свежий воздух с улицы, предварительно очищая его о пыли и охлаждая до приемлемой температуры.

В качестве охладителей применяются фреоновые наружное блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Определённым недостатком центрального кондиционирования является сложность в регулировании температуры в разных помещениях. Изменять температуру приточного воздуха можно только всего сразу.

Также этот вид кондиционирования не дает сильного холода, поскольку производительность зависит от кратности, а в приточной вентиляции она не высокая. Скорее это облегченный тип кондиционирования, создающий легкую фоновую прохладу во всей квартире.

• Высокое качество воздуха зимой и летом
• Фильтрация, подогрев или охлаждение приточного воздуха
• Гибкость управления
• Нет внутренних блоков, лючков, дренажей т. п.
• Сервис в одном месте

• Требуется место для размещения оборудования
• Относительно высокая стоимость
• Сложность в регулировании температуры по зонам
• Требуется профессиональный монтаж

Проект вентиляции и кондиционирования квартиры позволяет согласовать прокладку коммуникаций и расстановку оборудования с дизайн-проектом и службой эксплуатации дома. А также, улучшить точность и согласованность монтажа.

• Классическая схема вентиляции квартиры выглядит следующим образом: вытяжка из подсобных помещений (кухня, санузел, кладовая, гардероб), приток воздуха организовывается в жилые помещения.
• Минимальный воздухообмен должен быть в квартире постоянно, в не зависимости наличия или отсутствия жильцов. Поэтому, накладные вентиляторы включающиеся параллельно со светом, не подходят для создания постоянного воздухообмена.
• В квартирах использовать горячую воду из системы отопления для подогрева приточного воздуха, нельзя. Поэтому в качестве нагревателя применяются только электрические калориферы.
• Из кухни, как правило, предусматривают две вытяжки: одну от кухонного зонта (местную), вторую — из верхней зоны кухни — общеобменную.
• Объединять в один вытяжной канал вытяжку из кухни и санузла не допускается.
• Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
• Скорость воздуха в воздуховодах не должна превышать 6 м/с. Скорость воздуха на входе и выходе из вентрешетки – не более 3 м/с
• Приточно-вытяжные установки и вентиляторы рекомендуется подбирать с запасом по производительности и со встроенными регуляторами скорости.

Монтаж вентиляции и кондиционирования в квартире начинается, как правило, после возведения перегородок, примерно, в одно время с отделочными работами.

Существенно улучшает точность и согласованность работ наличие проекта по вентиляции квартиры или монтажной схемы с указанием привязок оборудования и вент-решеток к ограждающим конструкциям, светильникам и т.п.

• Вентиляционные установки и вентиляторы рекомендуется размещать в отдельном помещении, подальше от жилых комнат. В квартире это может быть лоджия, балкон, подсобка, гардероб.
• Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
• Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ.
• Приточно-вытяжные установки и вентиляторы должны иметь шумо-изолированный корпус.
• На входе и выходе вентилятора (вент-установки) устанавливаются шумоглушители.
• К оборудованию (фильтр, вентиляторы, нагреватель) необходимо оставлять доступ для проведения работ по сервисному обслуживанию.

цена, советы и стоимость установки вентиляции квартиры

Компания «Нева Климат» более десяти лет профессионально занимается монтажом приточно-вытяжной вентиляции в квартирах Санкт-Петербурга (СПб) и области.

Окна в современных домах оснащены стеклопакетами, препятствующими проникновению свежего воздуха в помещения квартиры. Оконные блоки монтируются таким образом, что щелей для вентиляции квартиры не остается. Это создает проблемы для естественной вентиляции в квартире.

Вентиляция в квартире — различные способы установки

Приточная вентиляция в квартире – самый простой и малозатратный способ создания здорового микроклимата в жилом помещении за счет проведения в квартире системы вентиляции.

Принцип работы приточных вентиляционных систем основан на удалении загрязненного воздуха естественным или механическим способом.

В каждом многоквартирном доме в обязательном порядке предусмотрена естественная вентиляция.

Самый известный вариант проветривания комнат и помещений в домах – через двери, окна, форточки, балконы. Свежий воздух поступает в квартиры из указанных мест, а его отток происходит через специальные отверстия, сделанные в стенах жилища.
В высотках обычно монтируется единый для всех квартир ствол – вентканал, окончание которого находится на крыше здания. К такому общему каналу подходят вентиляционные выходы от отдельных жилищ. Их, как правило, располагают в санузлах, на кухнях и помещениях для принятия водных процедур. На крыше многоэтажки ставятся специальные короба. Через них по вертикальному стволу и происходит вытяжка воздуха из квартир.

Но обеспечить приток чистого воздуха в нужном количестве в квартире таким путем практически невозможно. Поэтому необходимо позаботиться об установке механической вентиляции для квартиры.

Компактные вентиляционные установки состоят из: вентилятора, глушителя шума, наружной решетки и воздушного клапана.

Чтобы вытяжная вентиляция в квартире в полной мере справлялась с поставленной задачей, важно правильно ее спроектировать. Согласно СНиП норма воздухообмена жилого помещения составляет 3м³.

Наиболее значимыми помещениями, с точки зрения системы квартирной вентиляции, являются кухня, ванная, туалет. Здесь необходимо установить отдельные вытяжки, их производительность должна составлять 100, 25 и 50 м³/ч соответственно.

Установка канальных, бесканальных и общеобменных вытяжных систем в городской квартире нецелесообразна и экономически не оправдана.

Самый экономичный способ вентиляции квартиры – приточные клапаны, для которых в наружной стене бурится отверстие, закрываемое затем клапан. Плюсами вентиляции без механического побуждения являются снижение уровня шума, экономичность, и простота монтажа приточной системы для квартиры.

Такой тип вентиляции устанавливается под потолком или на балконах. Воздух обогревается (или охлаждается) и увлажняется, проходя через систему фильтрации, и подается в квартиру через диффузоры. Плюсы приточной системы вентиляции с побуждением очевидны –  квартиру наполняет очищенный свежий воздух, существует возможность управления температурой и скоростью подачи воздуха. Приточная вентсистема с механическим побуждением имеет и минусы: ее сложно монтировать, стоимость монтажа вентиляции будет выше, а стоимость эксплуатации и работ, связанных с ней, повышается.

Загрязненный воздух с помощью вытяжных вентиляторов выводится из помещения через диффузоры в шахту канала вентсистемы. Вытяжную вентиляцию отличает низкая стоимость монтажных работ и эксплуатации. Главный минус вытяжной вентиляционной системы для квартиры – отсутствие организованного притока свежего воздуха.

Стоимость такой системы вентиляции определяется в зависимости от выбора вытяжного вентилятора для квартиры.

Приточная вентиляция квартиры, совмещенная с вытяжной системой имеет несколько плюсов – обеспечивает достаточное количество свежего воздуха и возможность регулировки влажности и температуры – а также один недостаток: сложность монтажа, и, соответственно высокая конечная стоимость выполненных работ.

Если вы увидели, что на стенах вашего жилища стал появляться грибок, в углах помещений образовываются темные пятна, а воздух нередко отдает неприятным (застойным) запахом, необходимо сразу же проверить качество работы естественной вентиляции. Такую проверку Вам лучше доверить профессионалам, а не пытаться провести своими руками.

Вы можете оставить телефон в нижеуказанной форме и специалист нашей компании свяжется с Вами.

Независимо от выбранного типа вентиляционной системы, любая установка нуждается в своевременном техническом обслуживании.

Стоимость приточно вытяжной вентиляции в квартире, системы вентиляции на кухне

В ЭТОЙ СТАТЬЕ:

Если Вы проживаете в типовом жилье еще советской постройки, то скорее всего у Вас в квартире естественная вентиляция. Свежий воздух в Вашу квартиру попадает через открытые форточки, окна, двери или через их неплотности. А удаление воздуха происходит, как правило, через вентиляционные шахты, расположенные в ванных комнатах, сан. узлах и на кухне. Работа такой вентиляции на кухне или в любом другом помещении зависит от множества факторов: атмосферного давления, скорости и направления ветра, температуры воздуха и т.д.

А при установленных стеклопакетах на окнах, работа такой вентиляции становится невозможной. Отсюда появляется некомфортные ощущения духоты, влажности и т.п. Решить эту проблему можно разными способами.

Далее мы рассмотрим для Вас несколько вариантов решения проблемы домашней вентиляции от самого бюджетного до класса люкс.

Решения для 1 комнаты квартиры с готовым ремонтом

Приточный клапан KIV + канальный вытяжной вентилятор

Преимущества:

1) Цена,

2) Минимум строительных работ (можно монтировать в комнату с готовым ремонтом),

3) Простота обслуживания (фильтр можно мыть и заменять самостоятельно),

4) Малые габариты устройства,

5) Очищает от крупных частиц пыли, препятствует проникновению насекомых,

6) Минимальные затраты на электроэнергию

Фактически вы получаете приток свежего воздуха с улицы, который проходит через фильтр грубой очистки (очистка от пыли) с возможностью регулировки количества подаваемого воздуха (вручную). Приточный клапан устанавливается в наружной стене комнаты (необходимо бурение). Для более комфортной работы системы, рекомендуем устанавливать принудительную вытяжку в виде канального вытяжного вентилятора в сан.узле.

Подаем воздух: через приточный клапан.

Удаляем воздух: через вытяжной вентилятор установленный в сан.узле квартиры

Настенная компактная установка + естественная вытяжка

Преимущества:

1) Цена

2) Минимум строительных работ (можно монтировать в комнату с готовым ремонтом)

3) Простота обслуживания (фильтр можно заменять самостоятельно)

4) Не большие габариты устройства

5) Фильтр тонкой очистки, ионизатор

6) Высокая и регулярная производительность приточного воздуха

7) Подогрев приточного воздуха

8) Пульт Ду и несколько режимов работы

Под настенной компактной установкой мы понимаем агрегат типа «Бризер». Это устройство напоминает мобильный кондиционер, но имеет совершенно другие функции. Для организации работы такой установки в наружной стене комнаты пробивается отверстие, сама установка располагается внутри квартиры (на стене). При этом вы получаете приток свежего воздуха, проходящий через фильтр грубой очистки, дополнительную фильтрация воздуха от примесей и аллергенов,подогрев воздуха (не путать с отоплением), управление функциями установки с помощью пульта дистанционного управления. Цена вентиляции комнаты при этом зависит от комплектации оборудования.

Подаем воздух: через компактную установку

Удаляем воздух: через вентиляционные решетки общедомовой вентиляции (только при её исправности).

Настенная компактная установка + принудительная вытяжка

Преимущества:

1) Цена

2) Минимум строительных работ (можно монтировать в комнату с готовым ремонтом)

3) Простота обслуживания (фильтр можно заменять самостоятельно)

4) Не большие габариты устройства

5) Фильтр тонкой очистки, ионизатор

6) Высокая и регулярная производительность приточного воздуха

7) Подогрев приточного воздуха

8) Настенный пульт и несколько режимов работы

9) Равномерное удаление (вытяжка) приточного воздуха (контроль объема удаляемого воздуха)

Организация притока воздуха с помощью приточной установки конструкции «Бризер» напоминает работу мобильного кондиционера, но оборудование выполняет совершенно другие функции. Для монтажа такой установки в наружной стене квартиры проделывается отверстие для того, чтобы установка забирала с улицы свежий приточный воздух, сама установка располагается на стене внутри квартиры. Воздух попадающий в комнату уже: прошёл через фильтр грубой очистки, очищен от примесей аллергенов, нагрет (не путать с отоплением) до приятной температуры. Режимами установки можно управлять пультом. Для комфортной работы системы вентиляции рекомендуем установить канальный вытяжной вентилятор в сан.узле квартиры это позволит контролировать удаление отработанного воздуха. Цена готового решения зависит от комплектации оборудования.

Подаем воздух: через компактную установку, смонтированную в стене.

Удаляем воздух: через вытяжной вентилятор, установленный в сан.узле квартиры.

Решения для 2 комнат квартиры с готовым ремонтом

Настенная компактная установка снаружи + естественная вытяжка

Преимущества:

1) Минимум строительных работ (можно монтировать в квартиру с готовым ремонтом)

2) Простота обслуживания (фильтр можно заменять самостоятельно)

3) Не большие габариты устройства

4) Фильтры (угольный и фотокаталитический)

5) Высокая и регулярная производительность приточного воздуха

6) Подогрев приточного воздуха

7) Настенный пульт, пульт ДУ, подключение к системе умный дом, несколько режимов работы

8) Вписывается в дизайн (оборудование располагается со стороны улицы)

9) Отсутствие шума в комнате при работе установки на максимальной мощности

Наружная приточная установка — это идеальное решение для комнат, дизайн которых может испортить внутренний блок похожий на бризер или кондиционер. Расположенная на наружной стене (или на балконе) установка из комнаты выглядит как аккуратные решетки (могу быть покрашены в цвет стен). Из решеток в комнату подаётся приточный воздух, пропущенный через фильтр грубой очистки, а также очищенный от аллергенов и примесей, нагретый (не путать с отоплением) до комфортной температуры. Управлять режимами установки легко с помощью пульта. Цена вентиляции комнат при этом зависит от комплектации оборудования. Обслуживание установки, при её монтаже на фасаде, производится только специалистами т.к могут потребоваться услуги промышленного альпиниста.

Подаем воздух: через решетки компактной установки, которая смонтирована снаружи квартиры

Удаляем воздух: через общедомовую вентиляцию (только при её исправности).

Настенная компактная установка снаружи + принудительная вытяжка

Преимущества:

1) Минимум строительных работ (можно монтировать в квартиру с готовым ремонтом)

2) Простота обслуживания (фильтр можно заменять самостоятельно)

3) Не большие габариты устройства

4) Фильтры (угольный и фотокаталитический)

5) Высокая и регулярная производительность приточного воздуха

6) Подогрев приточного воздуха

7) Настенный пульт, пульт ДУ, подключение к системе умный дом, несколько режимов работы

8) Вписывается в дизайн (оборудование располагается со стороны улицы)

9) Отсутствие шума в комнате при работе установки на максимальной мощности

10) Равномерное удаление (вытяжка) приточного воздуха (контроль объема удаляемого воздуха)

Компактная установка находится снаружи квартиры (возможно расположение на балконе). Пропущенный через фильтр грубой очистки, очищенный от аллергенов и примесей, нагретый (не путать с отоплением) до комфортной температуры приточный воздух, подаётся в обе комнаты квартиры через отверстия в стене. Со стороны комнат это выглядит как две аккуратные решетки (могут быть покрашены в цвет стен). Управление режимами установки происходит с помощью пульта. В сан.узел устанавливаем вытяжной канальный вытяжной вентилятор для комфортной работы системы вентиляции. Стоимость Т.к блок располагается на улице, установка обслуживается только специалистами (могут потребоваться услуги промышленного альпиниста). Цена готового решения зависит от комплектации оборудования.

Подаём воздух: через решетки приточной установки, расположенной снаружи квартиры

Удаляем воздух: через вытяжной вентилятор, который устанавливается в сан.узле.

Решения для 3 и более комнат квартиры на этапе черновой отделки (70-100 м²)

На этапе ремонта, для квартиры можно придумать массу вариантов вентиляции на любой вкус. В этом разделе рассмотрим полноценные системы приточно-вытяжной вентиляции для квартиры, оптимальные по цене и функциональности, проверенные на практике специалистами компании Поколение.

Модульная система приточно-вытяжной вентиляции

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (все элементы системы можно спрятать за навесным потолком и/или в подсобных помещениях)

5) Возможность управления объемом подаваемого и удаляемого воздуха (приток и вытяжка)

6) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

Система полноценной приточно-вытяжной вентиляции собирается из разных модулей индивидуально под каждого клиента. Может комплектоваться модулями контроля влажности воздуха, нагревателями (не путать с отоплением), фильтрами различной степени очистки и т. д. Система хорошо выглядит в уже смонтированном виде т.к элементы можно легко спрятать за навесными потолками, в кладовках, гардеробных, сан.узлах. Модули системы коммутируются через щит автоматики и могут быть выведены на один пульт управления (в зависимости от бренда оборудования). Цена такой системы вентиляции зависит от количества секций-модулей (которые выполняют каждая свою функцию) и размера воздуховодов по которым будет распределяться воздух.

Подаём воздух: через приточный воздуховод, проходит через все необходимые секции и отфильтрованный, и нагретый подаётся во все комнаты квартиры.

Удаляем воздух: через системы вытяжных воздуховодов, отработанный воздух может уходить как в общедомовую систему вентиляции, так и на улицу.

Приточная и вытяжная моноблочные вентиляционные установки

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (оборудование можно спрятать за навесным потолком в подсобных помещениях)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 8 индивидуально настраеваемых недельных сценариев с возможностью настройки темпиратуры и объема воздуха

7) Настенный пульт, подключение к системе умный дом, управление с Windows, iOS, Android

Система вентиляции в квартире представлена в виде двух моноблочных (собранных в одну коробку) вентиляционных установок. Одна установка подаёт свежий приточный воздух, пропускает его через систему фильтрации и нагрева (не путать с отоплением) и подаёт его во все комнаты с комфортным уровнем влажности. Другая установка равномерно удаляет отработанный воздух (эфективно работает с кухонной вытяжкой). Обе установки легко работают от одного пульта, управление режимами возможно со смартфона через мобильное приложение. В отличии от наборной системы монтаж предполагает меньший опуск потолков т.к в жилых помещениях квартиры располагаются только воздуховоды и решетки. Расположить сами установки можно в кладовке и/или сан.узле. Цена системы вентиляции зависит от размера воздуховодов по которым будет распределяться воздух, а также от выбранной комплектации установок (в зависимости от объема помещения и возложенных на систему функций).

Подаём воздух: с улицы, проходя через систему приточной вентиляции воздух будет отфильтрован и нагрет до нужной температуры.

Удаляем воздух: через системы вытяжных воздуховодов, отработанный воздух может уходить как в общедомовую систему вентиляции, так и на улицу

Решение для 3 и более комнат квартиры на этапе черновой отделки (от 70 м²)

Приточно-вытяжная вентиляционная установка с рекуператором воздуха

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (оборудование можно спрятать за навесным потолком в подсобных помещениях)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 8 режимов предварительно запрограммированы для любых ситуаций

7) Настенный пульт, подключение к системе «Умный дом», управление с Windows, iOS, Android

8) Экономия электроэнергии при эксплуотации (за счёт роторного теплообменника)

Рекуперация тепла — это уникальная функция, позволяющая экономить до 80% электроэнергии. Теплообменник (рекуператор) расположенный в вентиляционной установке нагревает холодный приточный воздух за счёт тёплого удаляемого воздуха (не перемешивая потоки). Моноблочная (собранная в одну коробку) система приточно-вытяжной вентиляции для квартиры, ассортимент этих установок довольно широк и комплектоваться они могут совершенно разными функциями от стандартной очистки воздуха до поддержания оптимального баланса влажности воздуха. Такие установки отличаются разнообразием режимов работы и комфортным управлением (возможно подключение управления со смартфона). Оборудование этой комплектации может применяться и для кухонной вытяжки. Цена системы вентиляции зависит от размера воздуховодов по которым будет распределяться воздух, а также от выбранной комплектации установок (в зависимости от объема помещения и возложенных на систему функций).

Подаём воздух: приток в систему вентиляции организовывается через приточный воздуховод. Свежий воздух забирается с улицы, попадает в вентиляционную установку и после обработки подаётся в комнаты квартиры.

Удаляем воздух: вытяжка воздуха осуществляется так же через систему воздуховодов. Отработанный воздух проходит через вентиляционную установку и может удаляться как на улицу, так и в канал общедомовой вентиляции.

Решение для 3 и более комнат квартиры на этапе черновой отделки с функцией кондиционирования воздуха

Приточно-вытяжная вентиляционная установка без рекуператора с функцией кондиционирования

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (оборудование можно спрятать за навесным потолком в подсобных помещениях)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 5 индивидуально настраиваемых пользователем режимов

7) Настенный пульт, подключение к системе «Умный дом», управление с Windows, iOS, Android

8) Кондиционирование помещений

Эта моноблочная приточно-вытяжная система вентиляции может не только подавать нагретый отфильтрованный воздух, но и выполнять функцию кондиционера. При этом отпадает необходимость устанавливать наружный блок кондиционера на фасад, а также согласовывать место установки внутреннего блока кондиционера (который не всегда вписывается в дизайн комнаты). Естественно нет необходимости приобретать кондиционер отдельно и отдельно монтировать коммуникации для него.

Подаем воздух: приток в систему вентиляции организовывается через приточный воздуховод. Свежий воздух забирается с улицы, попадает в вентиляционную установку и после обработки подаётся в комнаты квартиры

Удаляем воздух: вытяжка воздуха осуществляется так же через систему воздуховодов. Отработанный воздух проходит через вентиляционную установку и может удаляться как на улицу, так и в канал общедомовой вентиляции

Приточно-вытяжная вентиляция с рекуперацией и функцией кондиционирования

Плюсы:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Экономия электроэнергии при эксплуотации (за счёт роторного теплообменника)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 5 индивидуально настраиваемых пользователем режимов

7) Настенный пульт, подключение к системе «Умный дом», управление с Windows, iOS, Android

8) Кондиционирование помещений

Моноблочная приточно вытяжная установка обладает низким энергопотребление за счёт нагрева воздуха с помощью теплообменника (рекуператора). Кроме того, система может заменить домашний кондиционер, т.е снимает необходимость дополнительно подбирать и монтировать кондиционер (в том числе и на фасаде здания).

Подаем воздух: приток в систему вентиляции организовывается через приточный воздуховод. Свежий воздух забирается с улицы, попадает в вентиляционную установку и после обработки подаётся в комнаты квартиры

Удаляем воздух: вытяжка воздуха осуществляется так же через систему воздуховодов. Отработанный воздух проходит через вентиляционную установку и может удаляться как на улицу, так и в канал общедомовой вентиляции

Внимание!

• Стоимость решений для приточно-вытяжной вентиляции указана с учётом минимального размера воздуховодов и для вентиляционных установок в стандартной комплектации (без доп.функций).
• Срок исполнения — это только срок монтажа, он не учитывает срок поставки оборудования


Сравнительная таблица решений для вентиляции в квартире

Вентиляция в квартире — проектирование и монтаж

Естественная вытяжная вентиляция в квартире предусмотрена изначально в любом многоэтажном доме. Отработанный воздух выходит из помещений на крышу через бетонные каналы, проложенные вдоль стен кухни и санузла. Предполагается, что приток свежего воздуха будет происходить через двери и окна. На деле такая система вентиляции в квартире мало эффективна даже летом, когда окна открыты настежь. Зимой же проветривание становится еще большей проблемой, поскольку  при открывании окон квартира быстро выстужается. Если на улице ветер, то воздух задувается с крыши через выходной канал обратно. Подобная вентиляция для квартиры многих людей не устраивает, поэтому они стараются найти более приемлемый вариант и установить качественную искусственную вентиляцию. Вентиляционная система в квартире должна отвечать ряду требований.

Приточная вентиляция в квартире

Приточная вентиляция для квартиры– это наиболее приемлемый вариант. Она достаточно эффективна для осуществления воздухообмена  в небольших помещениях. При установке не требуется выбирать место для расположения громоздкого оборудования и производить ремонт помещений.

Система приточной вентиляции для квартиры не требует чрезмерно больших затрат.С ее помощью обеспечивается доступ в помещение необходимого объема свежего воздуха. Отработанная воздушная смесь, содержащая испарения, пыль, следы гари, выходит через вентиляционные каналы.

С помощью таких устройств обеспечивается приточная вентиляция в квартире с фильтрацией и подогревом воздуха, подаваемого снаружи. При обустройстве приточной вентиляции учитываются площадь квартиры, высота потолков, количество жильцов, число санузлов, экологичность района проживания, средняя зимняя температура, наличие или отсутствие аллергии на растительную пыльцу у кого-либо из членов семьи.

В городской квартире площадью 290-480 кв. м с высотой потолков 2.7 м понадобится установка системы вентиляции, обеспечивающей приток воздуха 290-480 куб. м/час.

Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция для квартиры может устраиваться как с естественным притоком и вытяжкой воздуха, так и с принудительной подачей и оттоком воздуха. В первом случае требуется установка специальных оконных или настенных клапанов для обеспечения подачи воздуха. Во втором случае его приток и отток обеспечивается с помощью вентиляторов.

Для больших квартир, снабженных герметичными пластиковыми окнами и плотно прилегающими дверями, приточно-вытяжная вентиляция жизненно необходима.

Помимо общеобменной вентиляции, устраивается также дополнительная местная вытяжка над кухонной плитой.

В соответствии с санитарными нормами и правилами для обеспечения здоровых и комфортных условий проживания людей необходимо, чтобы  воздухообмен в квартире составлял от 3 до 30 куб. м/час на 1 кв. м площади (в зависимости от габаритов жилья).

При этом производительность вытяжки в различных зонах квартиры должна составлять:

• В кухне с газовой или электрической плитой – соответственно, 90 и 60 куб. м/час.
• В раздельных ванных и туалетных помещениях, а также в гардеробных – до 25 куб. м/час.
• В совмещенном санузле – до 50 куб. м/час.

Приточная и вытяжная установки монтируются обычно по-отдельности, в разных частях квартиры.

Приток может быть центральным (распределяется по всей квартире), либо местным  (за счет подачи воздуха в одну комнату). Поступающий воздух проходит фильтрацию и подогрев в зимнее время. Скорость вращения вентиляторов (интенсивность притока и оттока воздуха) регулируются автоматически.

Существует еще более эффективный и экономичный вариант устройства вентиляции в жилых помещениях. Это вентиляция квартиры с рекуперацией. В устройстве с рекуператором тепло отработанной воздушной смеси используется для подогрева воздуха, поступающего с улицы. При этом затраты на обогрев квартиры снижаются на 80%. В квартире монтируются оцинкованные воздуховоды, распределенные по различным помещениям. Устройство с рекуператором устанавливается на пол или монтируется под потолком.

Приточно-вытяжная самая эффективная система вентиляции квартиры, предполагающая создать баланс входящих и выходящих воздушных потоком, с определенно заданной температурой и уровнем влажности. Данная система, позволит создать максимально комфортные условия, обеспечить каждую комнату квартиры чистым воздухом, эффективно выводить отработанный воздух наружу, а также экономить деньги на отоплении.

Проектирование вентиляции в квартире

Доверить проектирование сложной вентиляционной системы можно только профессионалам, поскольку ошибка в проекте может обернуться лишними затратами и необходимостью переделки вентиляции.

Монтаж вентиляции в квартире

Установка вентиляции в квартире– ответственный процесс, требующий опыта и навыков. Монтаж оборудования производится в соответствии с проектной схемой.

Устанавливаются различные элементы вентиляционной системы:

• Вентиляторы.
• Воздушные фильтры, решетки и клапаны.
• Воздуховоды.
• Кухонные вытяжки.
• Рекуператоры.
• Калориферы.

Монтаж вентиляции в квартире завершается запуском системы в работу и проверкой эффективности воздухообмена

Вентиляция в квартире цена

Стоимость системы вентиляции складывается из цены проектных, монтажных и пуско-наладочных работ, а также затрат на покупку оборудования.

Вентиляция в квартире, системы вентиляции для квартиры в СПб

Установка вентиляции в квартире – плюс 10 лет жизни!

Когда мы с воодушевлением меняем старые деревянные окна на современные пластиковые, то вряд ли задумываемся, что тем самым нарушаем естественную вентиляцию в квартире. И последствия, как правило, не заставляют себя долго ждать – на стеклах оседает конденсат, появляется сырость и тяжелый застойный воздух, который не лучшим образом отражается на здоровье.

Установка вентиляции в квартире от компании «ЕвроКлимат» устранит подобные проблемы и поможет создать комфортный микроклимат в вашем жилище.

Заказав у нас инженерные системы кондиционирования воздуха, вы сможете:

• самостоятельно управлять температурой воздуха в помещении
• контролировать уровень влажности
• с помощью специальных фильтров очищать воздух от посторонних частиц и запахов
• благодаря «перемешиванию» воздуха исключить застойные явления в квартире.

То есть, кондиционирование и вентиляция квартиры позволит всем членам семьи дышать настоящим чистым воздухом, что обеспечит ежедневный здоровый образ жизни.

В зависимости от вашего выбора мы можем установить разные варианты системы вентиляции в квартире:

• приточные – производят очистку и подготовку наружного воздуха и его принудительную подачу в помещение. Они представляют собой конструкцию из воздушного клапана (с автоматическим или пружинным приводом), вентилятора, фильтра, калорифера и устройства, обеспечивающего бесшумную работу. Приточная вентиляция в квартире актуальна, если помещение имеет небольшие размеры (например, однокомнатная квартира). В данном варианте циркуляция воздуха происходит через комнату, коридор и попадает в вытяжные отверстия кухни и санузла.
• приточно-вытяжные – более сложные, но в месте с тем и более продуктивные системы вентиляции в квартире. В данном варианте все компоненты (вентилятор, воздушные фильтры, калорифер для прогрева воздуха, автоматика сконцентрированы в компактном шумоизолирующем блоке). Установка вентиляции в квартире данного типа возможна как в наружном, так и во внутреннем исполнении. При этом стоит заметить, что внутренний вариант гармонично вписывается в дизайн помещения.

Кроме того, если ваша квартира имеет сложную планировку и немалую площадь и, соответственно, повышенные требования к качеству воздуха, то наша компания предлагает сделать кондиционирование и вентиляцию квартиры с помощью канального кондиционера. В данном случае происходит:

• смешивание забираемого с помещения и с улицы воздуха
• его очистка, нагрев или охлаждение (в зависимости от времени года)
• подача посредством сети воздухоотводов по всей территории помещения.

В самые сжатые сроки мы установим системы вентиляции в квартире, наиболее соответствующие вашему типу помещения.

По вопросам установки системы вентиляции в квартире в Санкт-Петербурге звоните по телефонам 8 (812) 643-66-60 , 8 (800) 775-90-60.

Вентиляционные отверстия в многоквартирных домах

По мере того, как многоквартирные дома становятся выше и их вместимость увеличивается, надлежащая вентиляция продолжает оставаться проблемой. Владельцы и арендаторы стремятся повысить энергоэффективность, и это также создает уникальные проблемы для обеспечения надлежащей вентиляции. Многоквартирные дома всегда подвергаются риску переноса воздуха от одного блока к другому, поэтому застоявшийся воздух постоянно рециркулирует. Также часто бывает, что наружный воздух поступает с загрязнителями и ухудшает качество воздуха в доме.

Важно понимать, как работают системы вентиляции в многоквартирных домах, и как вы можете использовать эти знания, чтобы уменьшить некачественный воздух и необычные или отвлекающие запахи.

Схема вентиляции в многоквартирных домах

Системы вентиляции в многоквартирных домах обычно строятся по трем основным направлениям: естественная вентиляция, механическая вентиляция и гибридная вентиляция.

Естественная вентиляция

Естественная вентиляция просто включает в себя открытие окон и дверей в вашем многоквартирном доме.Открытие окон позволяет застоявшемуся воздуху выходить и поступать наружному свежему воздуху. Плохо закрытые окна и двери также могут привести к естественной вентиляции, когда наружный воздух проникает через непроницаемые для воздуха пространства.

Естественная вентиляция, по сути, бесплатна, свежий воздух легко подается в дом, и процесс не требует длительных процедур технического обслуживания. Обратной стороной естественной вентиляции является то, что из квартир выходит воздух с контролируемым климатом, а влажность не регулируется.Это может привести к дискомфорту в квартире, если на улице затхлый или загрязненный воздух.

Механическая вентиляция

Механическая вентиляция включает использование вентиляторов и воздуховодов для управления потоком наружного воздуха в здание. Поток воздуха в доме с регулируемым климатом также регулируется системами механической вентиляции. Система HVAC вашей квартиры включает в себя механическую вентиляцию.

Механическая вентиляция улучшает качество воздуха в помещении за счет регулирования влажности и наружного воздушного потока.При правильном использовании они также могут помочь в достижении энергоэффективности. Проблемы механической вентиляции включают повышенные затраты и проблемы с влажностью воздуха.

Гибридная вентиляция

Гибридная вентиляция представляет собой сочетание как естественных, так и механических систем вентиляции. Входные отверстия для свежего воздуха используются для впуска воздуха в здание, где воздух направляется через систему воздуховодов в приточный вентилятор. Вентилятор увеличивает давление воздуха и подает его на остальную часть здания.Затем вытяжные вентиляторы в потолке используются для вывода старого, застоявшегося воздуха за пределы здания.

Гибридные системы могут улучшить качество воздуха в помещении, уменьшить появление аллергенов и поддерживать лучшее давление воздуха в здании.

Последствия неправильной вентиляции

Неправильная вентиляция — многоквартирный дом может подвергать жильцов воздействию влажного воздуха, загрязнителей и аллергенов. Это может сделать пребывание в квартире нездоровым и менее комфортным.Кроме того, в многоквартирных домах часто проживают арендаторы разного возраста, профессии и происхождения. Такие действия, как приготовление пищи, принятие душа и курение, могут привести к проникновению нежелательных запахов из одного помещения в дома других.

Коридоры обычно представляют собой обычное пространство для возникновения нежелательных запахов, где изменения давления в здании имеют тенденцию вводить воздух из отдельных блоков в пространство коридора. Затем этот воздух может проходить через отверстия в дверях и окнах в другие квартиры.

Плохая вентиляция в квартирах также связана с воздуховодами, которые долгое время не чистили.Загрязнения, такие как жир и грязь, забивают воздуховоды и уменьшают поток воздуха.

Стратегии домашнего хозяйства для лучшей вентиляции дома

При приготовлении пищи, купании или развешивании одежды для сушки убедитесь, что окна в комнате открыты, чтобы обеспечить лучшую циркуляцию воздуха. Держите дверь закрытой, чтобы обеспечить максимальную циркуляцию воздуха в этом конкретном пространстве. Это также предотвратит распространение плохого воздуха в комнате на остальную часть дома.

В остальное время держите двери в разные комнаты открытыми, чтобы свежий воздух мог циркулировать по всей квартире.Это также предотвратит появление неприятных запахов в одном месте. Вы также можете использовать потолочный или настольный вентилятор для механической циркуляции воздуха по дому, особенно во влажную погоду.

Проветривайте свой дом как можно чаще, открывая окна 3 раза в день. Это позволяет удалить несвежий воздух и позволить свежему воздуху в помещении.

Проектирование зданий и надлежащая вентиляция

Арендаторы также должны знать, как дизайн их многоквартирных домов может влиять на надлежащую вентиляцию.Многоквартирные дома с длинными лестничными клетками и лифтовыми шахтами часто труднее вентилировать. Убедитесь, что такие здания правильно разделены перегородками, а этажи расположены соответствующим образом. Плотно закрытые здания также должны иметь надлежащие системы механической вентиляции, поскольку естественный поток воздуха ограничен.

Агрегаты с централизованной системой вентиляции с общими воздуховодами должны быть оборудованы децентрализованными системами HRV или ERV в каждой квартире. Эти системы оптимизируют поступление свежего воздуха в каждую квартиру и уменьшают распространение нежелательных запахов от одного помещения к другому.

Приточно-вытяжная вентиляция с рекуперацией тепла.

ЧТО ТАКОЕ КОНЦЕПЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ В КВАРТИРЕ?

ЧТО ТАКОЕ КОНЦЕПЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ В КВАРТИРЕ?

Перед тем, как будет разработана и озвучена окончательная концепция конкретного объекта, мы обсуждаем все исходные данные с заказчиком. Как правило, этот процесс занимает около 1 часа.

Во время консультации мы затрагиваем такие моменты как: основные аспекты и тенденции в сфере вентиляции на рынке Украины; процесс проектирования инженерной системы; подбор оборудования; правильная разводка воздуховодов и т. д.Вместе с клиентом мы анализируем проект от корки до корки.
В качестве примеров мы показываем некоторые уже реализованные проекты и объясняем, как они были на самом деле спроектированы и собраны, а также демонстрируем, как они выглядят в реальной жизни.

Когда клиенты приходят в нашу компанию, их знания об этой инженерной системе обычно находятся на уровне пользователя. После консультации человек оставляет нас с глубоким пониманием того, зачем нужна система вентиляции, как она будет размещена и какую пользу принесет.Наша задача — показать и рассказать все до мелочей, приводя практические примеры.
Следующим этапом после обсуждения концепции станет разработка коммерческого предложения.

Какие аспекты включаются в разработку коммерческих предложений?

1. Количество воздуха, которое должно подаваться в эту квартиру, согласно:

• общая площадь;
• количество жителей;
• комнат особого назначения.

2. Подробное представление всей системы вентиляции, начиная с вентиляционной установки и заканчивая щелевыми диффузорами.

Зачем это нужно? Система вентиляции выполнена в виде LEGO. В каждом наборе есть разные части, которые соответствуют своему назначению и стоимости, и наш заказчик должен четко понимать, почему здесь находится этот элемент системы, состоящий из твердых частиц, и его техническое объяснение.

Неиспользование какой-либо конкретной детали влечет за собой такие последствия, как:

• шумовые характеристики;
• некачественная работа всей системы вентиляции;
• вибраций на установке, т. К. Нет виброизоляторов;
• могут появиться дополнительные шумовые характеристики в канале вентиляции, если не используются шумоглушители;
Клапаны
• — для чего в них должна быть контрпружина, которая при отсутствии электричества принудительно закрывает систему.

Мы стараемся все объяснить и показать клиенту, указать на целесообразность каждого элемента и оборудования в системе вентиляции.
При коммерческом предложении заказчик имеет право искать другую компанию, которая может предложить хотя бы такое же индивидуальное инженерное решение, а не просто навязывать шаблон спецификации на 5-6 позиций без учета каких-либо специфических характеристик жилого объекта и объекта размещения. пожелания клиента.

ВАЖНОСТЬ СПЕЦИФИКАЦИИ

Поговорим о назначении спецификации для каждой из сторон сотрудничества.

Главное, что клиент получает из документа, это понимание следующих пунктов:

• какое оборудование будет использоваться в квартире;
Концепция ценообразования
• ;
• какие детали присутствуют в системе и почему;
Бюджет системы
• и перечень преимуществ, которые она принесет в будущем.

Для моей команды это поэтапный алгоритм реализации вентиляции в квартире, все этапы в котором выполняются неукоснительно.
Спецификация не разрабатывается бесплатно — в зависимости от области и задач стоимость варьируется от 400 до 1000 грн.

ПОЧЕМУ ОБСУЖДЕНИЕ ВСЕГДА НАЧИНАЕТСЯ, И ТОЛЬКО ТОЛЬКО — РАЗРАБОТКА КОММЕРЧЕСКОГО ПРЕДЛОЖЕНИЯ?

Мы можем спроектировать систему, но тогда клиент поймет, что на самом деле он не в состоянии за нее платить. Или может возникнуть ситуация, когда нет физической возможности смонтировать выбранную клиентом систему. Ведь для воздуховодов нужны заниженные потолки.Или нет возможности поставить в квартире систему вентиляции из-за конструкции самого дома. Существует множество факторов, которые могут помешать внедрению инженерной системы на том или ином объекте.

Важно! На первом месте всегда консультация с клиентом, а уже после — разработка коммерческого предложения.

Примерный план системы комфортной вентиляции квартиры

Варианты улучшения вентиляции в квартире

Любое современное жилье, в том числе многоквартирные, построено с целью минимизации в нем теплопотерь.При использовании качественных теплоизоляционных материалов и сопутствующих технологий строительная проблема решается без особого труда. Но здесь возникает неожиданная проблема: хорошо изолированное помещение оказывается практически герметичным и непроветриваемым! А комфортное размещение в помещении без правильно организованной системы вентиляции просто невозможно.

Необходимость вентиляции в доме

Правила организации вентиляции многоквартирных домов устанавливаются соответствующими разделами СНП.Согласно этим правилам, система вентиляции должна обеспечивать бесперебойную замену воздуха во всех хозяйственных и хозяйственных постройках — ванных комнатах, туалетах, совмещенных санузлах и кухнях.

Это связано не только с высокой влажностью атмосферы в этих комнатах, но и с почти постоянным присутствием в них человека, приводящим к загрязнению воздушных масс — каким бы чистым ни был этот человек. Загрязнение воздуха и высокая концентрация в нем влаги при отсутствии воздуха быстро приводит к очень неприятным последствиям:

• Конденсация в окнах и их запотевание;
• Появление сырости и плесени;
• распространение дурного запаха затхлости;
• повреждение и разрушение всех соприкасающихся с атмосферой предметов;
Размножаются
• патогенов;
• плохое самочувствие людей в номере.

Эффективность естественной вентиляции

По тем же СНиПам вентиляция в квартирах должна быть естественной, приточно-вытяжной: заменить уходящий через нагретый воздух через вентиляционные каналы, имеющиеся в дверных и оконных проемах, протечки, открытые окна и др. «Естественное отверстие» здания выходит наружу на свежий воздух. Хотя в современных металлических дверях и пластиковых окнах таких протечек быть не должно в принципе — если какое-то изделие считается браком…

Открывающиеся окна могут немного помочь в теплое время года, но зимой просто неуместны — с улицы «тянут» слишком холодный воздух, вместо комфортного теплого. Второй недостаток открытого окна — попадание в помещение даже грязи и пыли.

На последнем этаже эффективность естественной вентиляции сведена к минимуму. Причина в том, что для его нормальной работы высота вентканала (собственно дымохода) над вентиляционным отверстием должна быть не менее 2 м; Состояние последнего этажа тяжелое, особенно ввиду отсутствия чердачного помещения.

Развитие энергосберегающих технологий (и удержания тепла — в том числе) привело к несколько парадоксальной ситуации: без применения дополнительной, усиливающей тяги и аксессуаров в приточно-вытяжной вентиляции естественного типа в современных квартирах стало совершенно неэффективно!

Работа вентиляции в доме

Организация вентиляции квартиры

Конкретный тип системы вентиляции выбирается исходя из существующих правил вентиляции, в зависимости от целевого вентилируемого помещения, объема и количества жителей.На сегодняшний день установлены следующие основные стандарты:

• на квадратный метр жилья должен поступать не менее 3 кубометров «воздуха» в час;
• на одного взрослого должно быть не менее 30 кубометров свежего воздуха каждый час;
• с электроплитой для кухонь ставка двухместная (60 м³ / час), с использованием газовых плит — трехместная;
• Санузел достаточно для замены 25 кубометров воздуха в час;
• туалетов и с / у совмещенного объема воздуха необходимо заменить больше — около 50 «кубиков» за час.

видов вентиляции

По большому счету, способов вентиляции всего два — естественный и принудительный.

В первом случае стержень для циркуляции воздушных масс, возникает естественным образом из-за разницы температур внутри и снаружи помещения. Проветривайте при переходе из помещения на улицу.

Принудительная вентиляция создается искусственно, с помощью электрического или механического вентилятора — при этом направление потока воздуха может быть любым, как от жилья на улицу (вытяжная вентиляция), так и с улицы в помещение (приточная вентиляция).К тому же эти две системы вентиляции — вытяжная и приточная — относительно легко объединить в единый блок. Узнайте о новинках в системах вентиляции.

Улучшение естественной вентиляции

Самый простой способ вентиляции, не требующий финансовых затрат и строительных работ — проветривание квартиры. Воздух, поступающий через открытые окна и попадающий в зазоры или щели дверных или оконных блоков, выводится из существующих воздуховодов в стенах многоэтажного дома.

Однако такой способ приемлем не всегда — особенно в современных, практически герметичных жилищах, в которых возможна «несанкционированная» подача воздуха с улицы в дом. Выход из положения — установить (врезать) в стенку специальный клапан подачи воздуха с регулируемым диаметром отверстия и светоотражающим козырьком.

Такие вентили устанавливаются на радиаторы и уровень, благодаря своим скромным (порядка 10 см в диаметре) размерам прекрасно вписываются в любой интерьер. Их рекомендуется оборудовать специальными обогревателями или хотя бы установить возле радиаторов отопления — так будет обеспечиваться хотя бы частично нагретый воздух, поступающий с холодных улиц.

К сожалению, при всей простоте и скорости монтажа эта система вентиляции имеет один существенный недостаток: ее эффективность практически полностью зависит от эффективности существующих воздуховодов. В холодное время года, когда разница между холодным наружным и теплым воздухом в помещении составляет несколько десятков градусов, такая система обеспечивает полноценный обмен качества воздуха; летом степень КПД минимальная …

Кроме того, при естественной вентиляции невозможно контролировать и регулировать объем транспортируемого воздуха.Как следствие — микроклиматом в квартире управлять становится очень сложно или даже невозможно.

Применение приточно-вытяжных установок

При невозможности вывода воздуха естественно его откачивать механически, встраивая в вентиляционные отверстия воздуховоды. Однако в этом случае надежный контроль притока невозможен. И это вполне может привести к ситуации, когда свежего воздуха в квартире будет не хватать …

В таких случаях необходимо установить вентустановки, монтируемые в основной стене здания и состоящие из следующих компонентов:

• вентилятор в корпусе;
• патрон фильтра;
• Устройство для подогрева приточного воздуха;
• запорный клапан.

Такое устройство имеет конструкцию, исключающую образование повышенного уровня шума при работе, и устанавливается в стене здания с отверстием соответствующего диаметра. После подключения к электросети блок начинает подавать силу в обслуживаемую квартиру свежим воздухом, старым как естественный или «веерным», протянутым через воздуховоды. При этом для обеспечения плавного движения атмосферного потока нижняя зона межкомнатных дверей сделана решетчатой ​​или хотя бы подрезанной на 1 … 2 см.

Приспособление к системе приточной вентиляции квартиры дает возможность обеспечить круглогодичную подачу в помещение теплого (в случае системной конфорки) свежего воздуха, исключая образование конденсата и рост плесени в корпусе.Но проблема регулирования объемного выхода из вытяжных воздуховодов на бытовом уровне, при ограниченных финансовых возможностях, практически не устранима — а при плохой тяге в вентиляционных каналах может образоваться застойная, «спортивная» атмосфера в помещениях.

Максимальный КПД системы вентиляции

Система вентиляции, лишенная всех упомянутых выше недостатков — Принудительная регенеративная приточно-вытяжная «вытяжка», обеспечивающая постоянную подачу свежего воздуха во внешнее пространство и соответствующий объем выхода отработанного воздуха по весу.Кроме того, с дополнительными элементами, система подачи воздуха также проходит многоступенчатую очистку.

Принудительная вентиляция с рекуперацией тепла — система достаточно сложная по конструкции и установке. Состоит из большого количества узлов и элементов, основные из них:

• воздуховоды — подключаются к трубопроводной сети за счет принудительного вытеснения воздушных масс;
• вентиляторы, обеспечивающие движение воздушных потоков;
• воздухозаборников;
• клапаны воздушные, предотвращающие проникновение наружного воздуха в помещение при массовом отключении системы вентиляции;
• фильтроэлементов;
• нагревает воздухонагреватель;
Рекуператоры
• ;
• устройство шумоподавления;
• вентиляция и форточки;
• элементов автоматической защиты от перегрева;
Система управления
• и алгоритм ее работы, определяющие датчики и регуляторы…
№

Используемый при работе принцип работы такой системы рекуперации (восстановления) энергии позволяет, нагревая поступающий воздух из выходных воздушных масс, снизить в зимнее время потребление энергозатрат на 70 … 80%!

Ступенчатое приточно-вытяжное устройство

начинается со всестороннего анализа целесообразности и необходимости ее использования в квартире. При этом определяется эффективность существующей системы, возможность ее доработки или необходимость полного перевода на «принудиловку», проводится проверка устройства дополнительных вентиляционных каналов.

Расчет оптимальной системы вентиляции выполняется для каждого помещения отдельно; исходя из всех данных, выберите тип системы вентиляции для данной квартиры. Таким образом подготовлен контур вентиляции, в котором указаны все основные технические параметры проектируемой системы:

• отслеживание воздуха;
• точная длина и воздуховоды;
• расположение всех задействованных систем вентиляции;
• точное расположение используемых запорно-регулирующих устройств;
• габаритов заводов;
• наименование и количество необходимых материалов.

Для получения гарантии все работы как по проектированию, так и по монтажу системы вентиляции должны выполняться опытными специалистами — только вентиляция в квартире будет эффективной, а климат не будет представлять опасности для здоровья человека!

вентиляция кухни

Устройство вентиляции на кухне осложняется необходимостью не только снижения влажности воздуха, но и его очистки от различных запахов. В какой-то степени ручка этих объективов установлена ​​над вытяжками на плите, но только очень незначительно…

Организация принудительной вентиляции вытяжек малоэффективна — указанный в этом бытовом приборе вентилятор маломощен и способен «стравливать» очень малый объем воздуха. Вытяжки достаточно, чтобы удалить пар прямо над плитой — но только. Не спасает положение даже устройство рециркуляционного типа, при котором «захваченный» воздух очищается через систему фильтров и отводится обратно в помещение — маловато для всей объемной производительности таких кухонных вытяжек.

Эффективная вентиляция на кухне возможна только путем создания полноценной системы вентиляции.Следует учитывать, что вместимость, встроенная в стены вентиляционных каналов многоквартирных домов, из-за их небольшого сечения (13х13 см) невелика и не превышает 300 куб. м в час (Обычно тяжело дожить до 160 куб.м / час …). Самостоятельная установка слишком мощной «принудиловки» нарушит всю систему вентиляции многоквартирного дома …

Единственный способ улучшить систему естественного вывода воздуха из кухни — установка канальных вентиляторов в имеющийся вентканал малой мощности.Во многих случаях это позволяет с минимальными финансовыми и трудовыми затратами создать в помещении идеально приемлемый микроклимат.

Проверить исправность системы вентиляции

ориентировочно, но быструю проверку работоспособности имеющейся вентиляции в квартире можно провести с помощью обычного листка бумаги или зажженной спички. Если открыть одну из имеющихся в квартире форточок (любую) и поднести к ней бумагу — при более-менее работающей вентиляции она должна «цепляться» за решетку.Пламя спички должно втягиваться в канал.

Более точно определить эффективность вентиляции можно с помощью анемометра — прибора, предназначенного для определения скорости воздушного потока. На основании его показаний и зная поперечное сечение, можно рассчитать проходящего вентканала за час через проходной канал количества воздуха. Но, к сожалению, доступность этого метода намного ниже, чем у предыдущего.

Видео:

Видео:

Вентиляционные устройства для всего дома, как арендаторы, так и владельцы

Примечание редактора: эта статья является четвертой в серии статей Карла Севильи о зеленом строительстве.

Всем зданиям необходима местная или точечная вентиляция для удаления загрязняющих веществ, в том числе влаги из ванных комнат и запахов приготовления пищи из кухонь. Но им также нужна вентиляция всего дома или отдельного блока, чтобы разбавлять загрязнители, которые трудно удалить, и поддерживать свежий воздух для жителей.

Тем не менее, хотя муниципальные нормы и правила требуют местной вентиляции, они обычно не требуют вентиляции всего дома. Тем не менее, большинство программ сертификации экологичных зданий это делают, и такая вентиляция настоятельно рекомендуется для поддержания комфорта и высоких стандартов качества воздуха в помещении.

Наиболее распространенные стандарты вентиляции, разработанные ASHRAE, включают 62.2 — Рекомендации по вентиляции и допустимому качеству воздуха в малоэтажных жилых домах и 62.1 — Вентиляция для обеспечения приемлемого качества воздуха в помещении для коммерческих зданий, включая жилые помещения общего пользования. Новая версия 62.2 была выпущена в 2013 году, хотя большинство программ зеленого строительства ссылаются на версии 2010 или 2007 годов. Среди отраслевых экспертов есть много споров о типах систем вентиляции и скорости вентиляции, но эти стандарты являются лучшими в отрасли на данный момент.

Лучшая сбалансированная вентиляция
По мере того, как здания стали лучше изолированы и герметичны, потребность в вентиляции возрастает для поддержания хорошего качества воздуха в помещении. Старые, протекающие здания могут обойтись без меньшей вентиляции, но эти утечки также позволяют теплу, влаге и загрязнителям бесконтрольно входить и выходить, что приводит к более высокому потреблению энергии и нестабильному качеству воздуха в помещении. Напротив, вентиляция всего дома может быть обеспечена только приточной, вытяжной или сбалансированной системой.

Приточная вентиляция чаще всего снабжается воздухозаборником, соединенным с вытяжной камерой HVAC, который распределяет наружный воздух в дом через систему воздуховодов. Программы экологичного строительства требуют наличия механической заслонки на воздухозаборнике и синхронизированных средств управления, которые управляют общим количеством поступающего наружного воздуха, обеспечивая его соответствие минимальным нормам, указанным в ASHRAE 62.2.

Только вытяжная вентиляция обычно использует постоянно работающий вытяжной вентилятор, часто в ванной комнате, полагаясь на инфильтрацию для компенсации удаляемого воздуха.Во влажном и смешанном климате (большая часть восточной половины Соединенных Штатов) только вытяжная вентиляция может втягивать влагу в полости стен, где она может конденсироваться и вызывать проблемы с влажностью, включая плесень и гниль древесины. Хотя только вытяжная вентиляция не запрещена во влажном климате, обычно это не считается хорошей долгосрочной стратегией, за исключением засушливого климата.

Сбалансированная вентиляция чаще всего оснащается вентилятором с рекуперацией энергии (ERV) или вентилятором с рекуперацией тепла (HRV).Эти вентиляторы забирают наружный воздух, передавая тепло выходящему воздуху в помещении или от него для экономии энергии, избегая при этом чрезмерного нагрева, холода или влажности. Теплообменные свойства ERV и HRV делают их более эффективными, чем приточная или вытяжная вентиляция.

Сбалансированная вентиляция может быть обеспечена с помощью одноточечной ERV или HRV, или воздух может быть распределен по всему дому или квартире. При использовании только приточной и сбалансированной вентиляции воздухозаборники наружного воздуха должны располагаться вдали от возможных источников загрязняющих веществ, таких как зоны простоя транспортных средств, сушилки для одежды или выхлопные трубы ванных комнат.Воздухозаборники обычно размещаются во внешней стене или стене коридора.

Комфорт жильцов тоже имеет значение
Системы вентиляции должны быть спроектированы таким образом, чтобы соответствовать или превышать интенсивность вентиляции, указанную в ASHRAE 62.2, но жители или руководство должны иметь возможность регулировать скорость по мере необходимости в зависимости от комфорта и качества воздуха в отдельных блоках. Системы вентиляции могут быть спроектированы для работы непрерывно или в течение определенного количества минут в час с ручным регулированием для увеличения или уменьшения скорости для поддержания качества воздуха в помещении.Некоторые жители могут обнаружить, что им требуется более высокая скорость вентиляции из-за их привычек приготовления пищи или купания, в то время как другим может быть комфортно с более низкой скоростью, что позволяет экономить энергию.

Установка хорошо спроектированной и работающей системы вентиляции всего дома и инструктаж арендаторов о том, как ими управлять, помогает обеспечить здоровый и комфортный воздух в помещении.

Карл Севилья — экологичный строитель, педагог и консультант по вопросам устойчивого развития строительной индустрии.Он является оценщиком HERS и имеет звания LEED AP Homes и Green Rater. За 25 лет работы в качестве подрядчика по реконструкции Севилья руководила разработкой программы сертификации экологичных зданий EarthCraft Renovation и руководила ее пилотными проектами. Сертифицирует одно- и многоквартирные дома по всем зеленым программам. Посетите его веб-сайт www.sevilleconsulting.com.

Какие системы вентиляции существуют? — Энергид

Хорошая вентиляция важна не только для вашего здоровья.Это также повышает эффективность камина и вытяжки, а также уменьшает неприятные запахи и аллергию.

Для вентиляции необходима система вентиляции. Это подает свежий воздух через сухие помещения (спальня, гостиная). Затем воздух попадает через коридор и лестницу во влажные помещения (кухня, ванная), откуда вытесняется вентиляционной системой.

Существуют четыре признанные системы вентиляции , которые варьируются от полностью естественной вентиляции до смешанной вентиляции и простой или двухпоточной управляемой механической вентиляции (CMV).Эти системы обозначаются буквами от A до D.

Кроме того, существуют индивидуальные устройства для децентрализованной вентиляции. Они могут быть полезны для очистки воздуха в обычно влажных помещениях, таких как ванная, кухня или кладовая.

Децентрализованная вентиляция

Система A: естественная вытяжка и приток воздуха

Система A — это установка, не требующая какой-либо механической помощи. Свежий воздух поступает естественным образом через вентиляционные отверстия, встроенные в окна.

Воздухозаборник через эти дефлекторы можно регулировать вручную.

Загрязненный воздух удаляется через вертикальные воздуховоды в ванной или кухне (влажные помещения).

Система B: естественная вытяжка и механическая подача воздуха

Естественная подача воздуха не всегда возможна из-за высокого уровня окружающего шума, помещений без окон или из-за того, что вентилируемое пространство изолировано внутри многоквартирного дома.В этом случае возможна механическая подача свежего воздуха.

Контролируемый приток свежего наружного воздуха нагнетается через дом с помощью вентилятора. Воздух удаляется и течет, как в системе A.

Эта система довольно редко встречается в Бельгии.

Система C: естественная подача воздуха и механическая вытяжка

Естественный выброс воздуха не всегда возможен, если вы тщательно отремонтировали свой дом.В этом случае можно установить систему вентиляции с механической вытяжкой воздуха. Влажный и загрязненный воздух выводится через воздуховоды во влажных помещениях, таких как кухня и ванная.

Классическая система C использует непрерывный забор воздуха. Система C + является саморегулирующейся и освежает воздух в зависимости от влажности или уровня CO ₂ .

Система D (сбалансированная вентиляция): механическая вытяжка и механическая подача воздуха

Эта система управляется автоматически от начала до конца, поскольку воздух подается и удаляется через вентиляторы.Сеть воздуховодов по всему дому подает этот воздух к вентиляционным отверстиям в каждой комнате, при этом различные воздушные потоки не пересекают друг друга.

Уровень вентиляции также можно контролировать с помощью этой системы с помощью датчиков (влажность, CO ₂ ).

Децентрализованная вентиляция

Другой вариант — установить где-нибудь в доме простую вытяжку для воздуха, например, чтобы избежать скопления влаги или неприятного запаха.Однако это означает, что тепло также уносится. Очевидно, что при регулярном использовании это пустая трата энергии.
Чтобы предотвратить это, существует так называемая децентрализованная вентиляция, которая работает по тому же принципу, что и управляемая механическая вентиляция (CMV) с двойным потоком. Эти индивидуальные приборы:

• нагреть свежего входящего воздуха калориями из загрязненного выходящего воздуха ;
• требуется без сверления в стене ;
• не требует установки центрального блока или прокладки труб по всему дому, как в случае с CMV.Более того, очень сложно установить систему CMV в случае ремонта, если это не капитальный ремонт.

Нет системы вентиляции?

Затем ненадолго, но энергично проветрите, открыв окна на несколько минут. Особенно эффективен зимой, потому что холодный воздух суше, чем теплый. Так что лучше широко открывать окна на 5-10 минут , чем оставлять их приоткрытыми или в наклонном положении весь день.

Источник: Energiesparen.be
