Нужен ли редуктор воды в квартирах

Согласитесь, в многоквартирном доме мы часто сталкиваемся с ситуацией, когда струя воды в кране изменяет напор, «скачет», при этом сложно выставить и нужную температуру. Такая же проблема возникает, когда к пользованию водой подключаются другие потребители. Например, при приеме душа включается наполнение стиральной машины или включен смыв унитаза. Все, наверное, замечали, что сила напора воды также непостоянна в разное время суток. В итоге, включив определенный напор, можно наблюдать, как струя уменьшается прямо на глазах (или наоборот).
Что же с этим безобразием делать? Просто установите редуктор давления – устройство, служащее для уменьшения и поддержания давления воды до заданного значения на выходе, вне зависимости от расхода. Такое устройство еще называют клапаном понижения давления или редукционным клапаном. Проще говоря, он «сглаживает» скачки давления на входе в квартиру. Независимо от того какое давление на вводе — на всех приборах в квартире оно будет одинаковым.

Насосные станции создают в трубопроводных магистралях достаточно высокое давление. В системах водоснабжения многоэтажных зданий часто установлены общие повышающие давление насосы, обеспечивающие необходимое давление для пожарных гидрантов.
В итоге к потребителю (особенно проживающих на низших этажах) вода поступает с давлением до 10 бар, вызывая сильный шум водяного потока в смесителях, что согласитесь неприятно. Повышенное давление воды также может привести к разрыву, к примеру, резиновых шлангов подачи воды для стиральных и посудомоечных машин, выходу из строя пластиковой арматуры в бачке унитаза. Повышенное давления в водопроводе нередко вызывает течи и свищи соединений в трубах. А ведь по утверждённым и действующим нормативам давление во внутриквартирной разводке не должно превышать 6 бар. Согласитесь, что поддержание нормального давления воды в квартире является очень важным условием для безаварийного функционирования водопроводных труб, системы отопления и бытовых приборов.

Поэтому целесообразно устанавливать регулятор давления. Редуктор способен гасить небольшие гидроудары. Правда они немного сокращают срок службы самого прибора.

Бытовые редукторы давления – статические, так называемые «прямого действия». Корректор давления воды работает без подачи дополнительного питания. Существует несколько конструктивных решений для таких приборов: поршневые или мембранные. Но принцип работы у них одинаков: уравновешивания пружины, сжатие и растяжение которой приводят к открыванию или закрыванию клапана.


Вода, проходя сквозь редуктор давит на поршень или мембрану, что приводит к изменению или сохранению проходного сечения редуктора в зависимости от его настройки и давления. К примеру, давление перед редуктором выросло, вода надавила на мембрану, а та, воздействуя на шток сократила проходное сечение. В итоге давление после редуктора осталось прежнее. Редуктор поддерживает после себя заданное давление за счет изменения собственной пропускной способности под действием напора в сети до него. И делает он это постоянно.

Мембранный редуктор в отличии от поршневого не имеет трущихся частей, поэтому срок его службы больше. Да и точность поддержания заданного давления выше. Поршневые редукторы имеют меньшие габариты и ниже в цене по сравнению с мембранными.


Считается, что если в квартире потенциально не больше 3-х точек водоразбора, то подойдёт редуктор диаметром 1/2”.  Если больше трех – нужен редуктор с диаметром 3/4”, причем устанавливать его необходимо даже если у вас ввод в квартиру полдюйма. Если у редуктора будет недостаточная пропускная способность – он не сможет обеспечит после себя заданное давление.

Если конструкция редуктора не имеет настроечной шкалы, то для точной настройки редуктора манометр необходим.

Зачем нужен редуктор давления воды в квартире?

Зачем нужен редуктор давления

В каких случаях нужно ставить?

Установить редуктор целесообразно в следующих случаях:

  1. Очень маленький напор воды в системе водоснабжения.

В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.

  1. Постоянно меняющееся давление воды

Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.

  1. Мощный напор воды

Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.

Установка редуктора

Процесс установки редуктора давления воды не вызывает сложностей. Рекомендуется монтировать устройство в горизонтальном положении, чтобы обеспечить его нормальную работоспособность. Если редуктор оборудован манометром, то прибор устанавливается таким образом, чтобы манометр находился вверху.

При установке необходимо:

  • Перекрыть поступление воды в систему.
  • Измерить размер редуктора и 2 –х вентилей, в соответствии с которым вырезать кусок трубы в том месте, где планируется установить прибор.
  • Установить один вентиль на резьбу, предварительно обмотанную проклеенной паклей. Вентиль накручивается по часовой стрелке без излишних усилий, чтобы не допустить его повреждение.
  • Присоединить редуктор, а затем установить другой кран. С помощью второго вентиля можно будет произвести демонтаж редуктора в экстренных случаях.
    Для уплотнения всех соединений можно использовать паклю, пропитанную специальным клеем или прокладки из резины.

Если трубы выполнены из пластика, то их необходимо будет запаять специальным устройством. Необходимо также, чтобы диаметр редуктора соответствовал диаметру труб водопровода, в противном случае придется дополнительно приобретать соответствующие переходники.

Принцип работы

Все 3 вида редукторов давления воды (поршневой, мембранный, проточный) имеют схожий принцип работы. При определенном уровне давления в водопроводной сети приводится в работу клапан, оснащенный пружиной. Давление приводится к нормальному состоянию посредством регулировки ширины, на которую открывается клапан.

В поршневых редукторах регулировка потока воды осуществляется при помощи поршня с пружиной. Необходимый уровень выходного давления выставляется с помощью вращения крана, ослабляющего или сжимающего пружину. Последняя управляет поршнем, заставляя его уменьшать или увеличивать специальное отверстие, через которое и проходит жидкость.

В мембранных устройствах основной управляющий элемент — мембрана, помещенная в специальную камеру, которая защищает ее от засорения, благодаря своей герметичности. Мембрана соединена с пружиной, которая, сжимаясь, оказывает давление на клапан редуктора воды, отвечающий за пропускную способность прибора. Последняя уменьшается или увеличивается в прямой зависимости от степени сжатия пружины.

Устройство проточных редукторов напоминает лабиринт со множеством поворотов и каналов, то разделяющих поток воды на несколько составляющих, то вновь его объединяющих. Этими манипуляциями достигается уменьшение водяного давления на выходе.

Настройка уровня давления

После установки прибора производится его регулировка в целях установки требуемого давления. Эта процедура осуществляется при нулевом расходе воды. Поэтому необходимо закрыть входной вентиль и открыть кран на выходе. На редукторе имеется регулировочный винт. Прибор комплектуется специальным ключом, с помощью которого осуществляется регулировка. Чтобы увеличить давление в системе водоснабжения винт поворачивается ключом в направлении часовой стрелки. Затем необходимо медленно раскручивать регулировочный винт в противоположную сторону, пока давление не достигнет величины 3-х атмосфер.

Устройство устанавливается сразу после счетчика расхода воды при его наличии. При отсутствии водяного счетчика агрегат монтируется до первого разветвления водопроводной системы. Если на входе водопровода нет фильтра грубой очистки, то он устанавливается перед редуктором в обязательном порядке.

Редуктор – это автоматизированный прибор для водопроводной сети. Специфических требований по его обслуживанию и уходу нет. Настраивать его необходимо 1 раз после установки. При дальнейшей эксплуатации 1 раз в полгода можно самостоятельно провести корректировку давления в случае необходимости. В зависимости от качества поступаемой воды устройство нужно будет один раз в год или 2 года снять и почистить средствами для водопроводных труб, растворяющими солевые накопления. Можно также в отверстие под болтом для регулировании добавить масло для эффективной работы клапана.

При выборе прибора, стабилизирующего напор воды в системе водоснабжения, предпочтение следует отдавать известным производителям. Желательно, чтобы в его конструкцию входил манометр.

Источник: https://eurosantehnik.ru/reduktor-davleniya-vody.html

Зачем они нужны?

Задача водопроводной системы заключается в подаче воды от насосных станций в магистраль под большим давлением. При попадании воды в абонентские сети ее давление снижается до уровня, который должен соответствовать утвержденным нормам и составлять от 4 до 8 атмосфер.

Поддержание нормального давления воды в квартире является очень важным условием для безаварийного функционирования водопроводных труб, системы отопления и бытовых приборов, таких как котлы водонагревателей, стиральные машины, посудомоечные и так далее.

Для снижения давления воды в системе водоснабжения специалисты рекомендуют встраивать в нее редукторы давления. Их предназначением является защита от гидравлических ударов и поддержание стабильного напора в системе.

Корректор давления воды работает без дополнения электромеханики и регуляцию подачи воды производит автоматически. Его способность функционировать при низких температурах или высоких в системах отопления и подаче горячей воды определяется значением рабочих температур и их диапазоном.

Итак, основные причины необходимости установки регуляторов:

  • высокое давление воды на входе в здание;
  • экономия воды;
  • гарантия постоянного давления воды на выходе, даже в случае значительных колебаний давления на входе;
  • защита от гидроудара;
  • снижение шума, вызываемого водяным потоком.

Еще один случай применения регуляторов: если в системах водоснабжения многоэтажных зданий установлены общие повысительные насосы, но, в то же время, необходимо обеспечить наличие зон с разным давлением. Например, повышенное давление воды необходимо для пожарных гидрантов.

Также в высотной застройке существует необходимость сбалансировать давление на всех этажах, поэтому на каждом из них целесообразно устанавливать регулятор давления.

Нужен ли редуктор перед бойлером?

Гидравлический удар, или гидроудар, появляется из-за мгновенного изменения движения воды внутри водопровода. Распространенным последствием гидроудара являются разорванные высоким давлением переходные шланги. Его проявление характерно также разрушением ослабленных ржавчиной труб и срывом слабых заглушек.

При работающем бойлере гидроудар с большой вероятностью может привести к разрыву бака.

Обычный бойлер рассчитан на давление поступающей воды до 4 атмосфер – тогда его срок службы будет выше. При давлении в трубах свыше 7-8 атмосфер включается предохранительно-обратный клапан, спускающий воду из бойлера в канализацию.

Одной из причин постоянно капающего предохранительно-обратного клапана бойлера может служить чрезмерное давление воды (более 8 атмосфер) на входе. Повышенное давление в трубах может возникнуть не только по причине выхода из строя температурного датчика, но и по вине водоканала, ведь в квартиру вода может подаваться с давлением более 10 атмосфер.

Особенно часто такое наблюдается в многоэтажных домах на нижних этажах ночью.

Анализ статистики отказа бойлеров показал, что порядка 70% всех поломок было связано с резким перепадом давления, гидравлическими ударами и продолжительными вибрациями.

Если редуктор давления не установлен на входе в квартиру, перед бойлером его установка будет обязательна.

Подключенный на входе в бойлер редуктор давления станет гарантом защиты от гидравлических ударов и протекающего по причине повышенного давления предохранительного обратного клапана.

Для жилых зданий, как правило, применяют регуляторы давления прямого действия.

Устройство фланцевого клапана прямого действия

Они работают по принципу уравновешивания усилий (третий закон Ньютона), действующих на мембрану: с одной стороны – силы напряжения пружины, а с другой – силы напора после редукции.

В случае возникновения изменения входного давления подвижный шток регулятора станет в новое положение равновесия для заданной настройки давления и количества потребляемой воды (компенсация входного давления).

Таким образом, даже в случае сильных колебаний входного давления, оно быстро гасится, и на выходе регулятора давление удерживается на постоянном уровне.

В случае прекращения водоразбора регулятор полностью закрывается. Компенсация входного давления обеспечивает независимость открытия и закрытия клапана от моментального давления на входе в регулятор. Таким образом, колебания давления на входе не влияет на отрегулированное давление на выходе.

Такие регуляторы содержат систему «мембрана–пружина» (1–2), которая открывает или закрывает регулятор в зависимости от величины давления на выходе из него. Другие узлы регулятора – неподвижное седло (3) и подвижная мембрана (4). Давление на входе действует на камеру I, а давление на выходе – приложено к камере II.

При отборе воды давление на выходе, а, следовательно, усилие, развиваемое мембраной, падает, при этом возникает дисбаланс сил мембраны и пружины, заставляющий клапан открыться. После этого давление на выходе (в камере II) возрастает до тех пор, пока усилия мембраны и пружины не сравняются.

Фланцевые регуляторы давления, как правило, устанавливаются на разветвлениях трубопроводов на вводе в здание. В них применяется уравновешивающий поршень (5), площадь которого равна площади мембраны клапана (4). Силы, создаваемые исходным давлением на мембране клапана и на уравновешивающем поршне, равны. Однако они направлены в противоположные друг другу стороны и поэтому уравновешиваются.

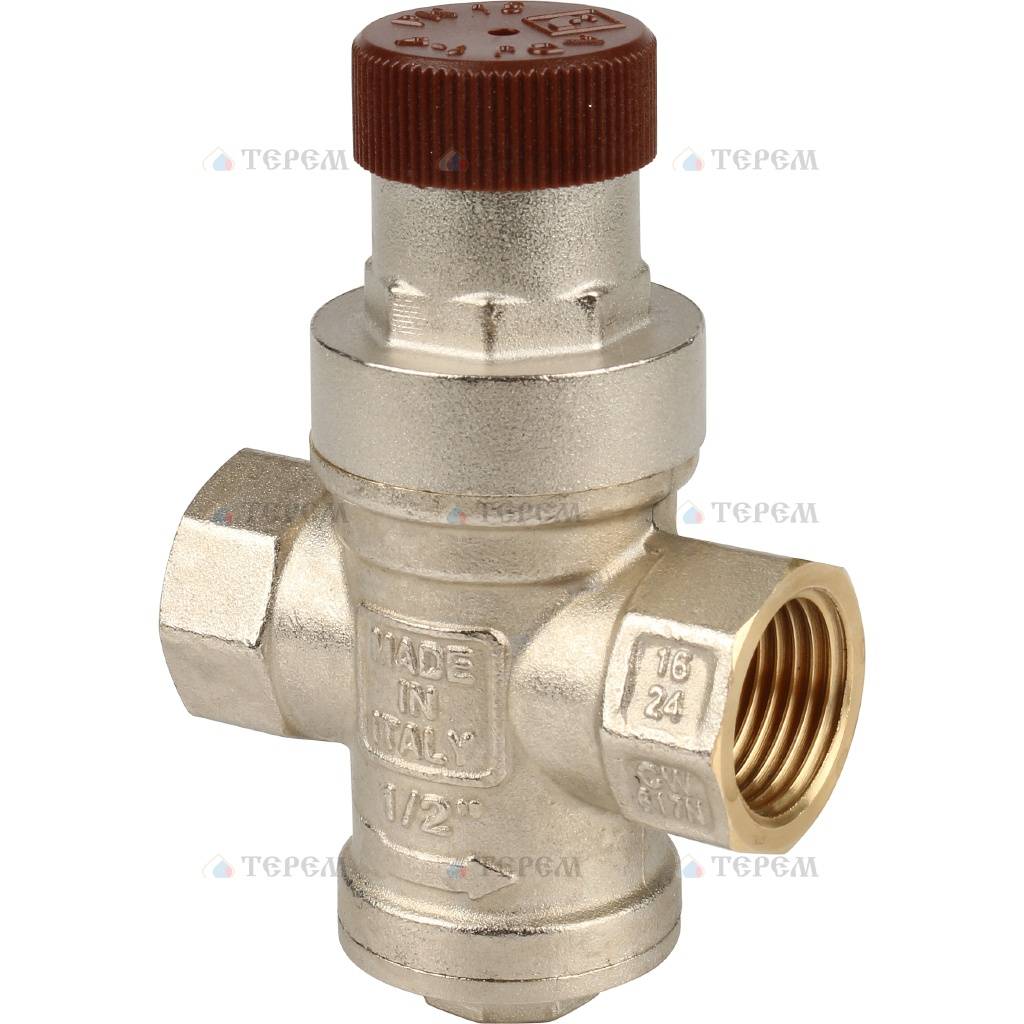

Устройство резьбового регулятора

Схожая конструкция в резьбовых клапанах , применяемых для индивидуального регулирования и на этажах зданий. Задача уравновешивания давления в них решается фиксацией мембраны клапана (4) и приданием подвижности седлу клапана в регулирующей втулке (6). При этом, давление на входе в равной мере приложено к верхней и нижней кольцевым поверхностям втулки.

Заводская настройка клапанов, как правило, 2,5–3 бар. Настройка значения давления потребителем осуществляется поворотом регулирующей ручки или винта.

Нормативные требования к квартирным регуляторам давления

Несбалансированные перепады давления в стояках горячей и холодной воды приводят к изменению настройки температуры смешанной воды на изливе смесителя. Многие, вероятно, сталкивались с таким фактом, когда комфортная температура воды в смесителе вдруг начинала резко меняться либо в сторону крутого кипятка, либо к абсолютно холодной воде.

Наличие на квартирных вводах регуляторов давления позволит избавиться от такого неприятного явления. Отечественная нормативная база, регламентирующая требования к бытовым регуляторам давления воды, в настоящее время представлена следующими основными документами:

  1. ГОСТР 55023 Регуляторы давления квартирные. Общие технические условия
  2. ГОСТ 12678 Регуляторы давления прямого действия. Основные параметры.
  3. Методические рекомендации по выбору и применению квартирныхрегуляторов давления в жилых и общественных зданиях (НИИ Сантехники).

Основные требования, предъявляемые к редукторам, изложенные в перечисленных документах, представлены в таблице:

Наименование характеристики

Ед.изм.

Значение

Условная пропускная способность, не менее

м3/ч

1,6 (ГОСТ Р 55023)

2,5 (ГОСТ 12678)

1,1 (НИИСантехники)

Пропускная способность в рабочем диапазоне входных давлений, не менее

м3/ч

1,8

Пропускная способность при входных давлениях ниже рабочего диапазона, не менее

м3/ч

0,72

Рабочий диапазон давления на входе

бар

3–10

Рабочий диапазон расходов

м3/ч

0,18÷1,8

Максимальное выходное давление в рабочем диапазоне расходов, не более

бар

2,7±0,2

Максимальное выходное давление в безрасходном режиме, не более

бар

3,5

Изменение давления при изменении расхода на 0,05 л/с в рабочем диапазоне расходов, не более

бар

0,04

Полный ресурс

тыс. циклов

Уровень шума на расстоянии 2 м от прибора

дБА

Изгибающий момент на корпус, не менее

Н·м

Диапазон температур окружающей среды

ºС

5–90

Допустимая влажность окружающей среды

%

Диапазон температур рабочей среды

ºС

5–90

Принцип действия квартирных регуляторов давления основан на уравновешивании усилий, создаваемых давлений на входе и выходе за счет отношенияплощадей, на которые воздействуют эти давления.

Давление на входе Рвх воздействует на малый поршень, стремясь его открыть. За счет дросселирования в золотнике, связанном с малым поршнем, давление уменьшается до Pвых. Это пониженное давление воздействует на большой поршень, стремясь закрыть золотник.

Пружина большого поршня поддерживает золотник открытым, когда давление на входе ниже настроечного. Вместо большого поршня может использоваться мембрана.

Виды

Поршневые

Наиболее простые по конструкции и самые дешевые, а, следственно, и наиболее распространенные. Содержат подпружиненный поршень, перекрывающий сечение трубопровода, тем самым регулируя давление на выходе. Обычный диапазон регулировки — от 1 до 5 атм.

Недостатком таких регуляторов является наличие движущегося поршня, который обусловливает требования по предварительной фильтрации воды на входе редуктора, а также ограничение максимальной скорости потока, приводящей к повышенному износу движущихся частей.

Мембранные

Обеспечивают регулировку с помощью подпружиненной мембраны, установленной в отдельной герметичной камере и обеспечивающей открытие и закрытие регулирующего клапана.

Такие редукторы отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулировки давления, а также большим разбросом рабочей скорости потока, начиная от 0,5 до 3 куб. м./ч. Также отличаются и более высокой стоимостью.

Проточные

Обеспечивают динамическое регулирование давления за счет внутреннего лабиринта, находящегося в корпусе и уменьшающего скорость потока путем его разделения и многочисленных поворотов. Используются в основном для систем полива и орошения.

Благодаря отсутствию движущихся деталей и применения пластических материалов для их изготовления, отличаются низкой ценой, однако, требуют установки дополнительного регулятора или клапана на входе. Рабочий диапазон — от 0,5 до 3 атм.

Установка

Установку регуляторов давления не рекомендуется проводить самостоятельно, так как она требует определенных знаний и навыков. Рассмотрим схему подключения редукторов давления в систему водоснабжения квартиры.

Пояснение:

  1. механический фильтр грубой очистки;
  2. обратный клапан;
  3. счетчики ГВС и ХВС;
  4. фильтр промывной;
  5. Редуктор давления.

Установка редукторов производится в магистраль холодного и горячего водоснабжения квартиры. Устанавливать редукторы давления предпочтительно на горизонтальном участке трубопровода, но допускается и монтаж на вертикальном. Для обеспечения безотказной работы редуктора до него необходимо установить фильтр механической очистки.

Обычно редуктор монтируется за счетчиком воды. За редуктором должен быть предусмотрен трубопровод того же диаметра длиной 5хДу. Для обеспечения возможности регулировки и обслуживания редуктора за ним устанавливается запорная арматура. Если в системе предусмотрены предохранительные клапаны, установленное давление на выходе редуктора должно быть на 20% ниже давления открытия предохранительных клапанов.

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта.

Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания.

Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Пример разводки водоснабжения с редуктором

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Обслуживание и настройка

Большинство регуляторов выпускается с предустановленной настройкой, давление в них равно 3 бар. Если же вы хотите уменьшить его или, наоборот, увеличить, это легко можно сделать самостоятельно. В зависимости от модели редуктора, вам понадобится широкая отвертка или ключ. В некоторых, более дорогих, марках регулировка осуществляется без дополнительных инструментов, рукой.

Убедитесь, что регулятор давления надежно установлен, в системе есть вода, а в квартире перекрыты все краны. Найдите установочную головку в нижней части редуктора и медленно начинайте регулировать.

Если вы хотите уменьшить давление, нужно крутить по часовой стрелке, если увеличить — против. Один виток изменяет значение манометра примерно на 0,5 бар, вы сразу же заметите движение стрелки. Вот, собственно, и вся настройка.

А как быть, если у вас бюджетный редуктор, без манометра? Лучше всего одолжить на время манометр, произвести регулировку, после чего выкрутить и поставить на место заглушку. Или же довольствоваться настройкой «на глаз», наблюдая за струей из смесителя.

Какого-либо специального обслуживания регуляторы давления воды не требуют. Время от времени необходимо очищать седло редуктора и сеточку фильтра. В случае выхода из строя потребуется замена поршня или мембраны.

Все элементы выравнивателя съемные, корпус устройства остается на месте. Для этого и нужны запорные краны до и после устройства – чтобы, перекрыв подачу воды в квартире можно было спокойно заменить необходимые детали.

Неисправный редуктор обычно не пропускает воду вовсе или попросту не снижает давление, что можно заметить только при парной установке манометров или наличии водоразбора до редуктора. Обслуживание устройства заключается только в промывке механизма и встроенного фильтра.

Если это не помогло, налицо механическая неисправность или влияние времени. Впрочем, весь механизм регулятора виден наглядно при извлечении штока.

Поломка может заключаться в лопнувшей пружине, износе поршня или мембраны. Не все запчасти можно найти в продаже, но при наличии их или донора замена не вызовет сложностей за счёт доступности основных механизмов редуктора для обслуживания.

Критерии выбора

При подборе данного устройства в первую очередь следует обратить свое внимание на данные особенности:

  • Производительность системы. Сколько кубометров в час она пропускает.
  • Вид подключения. В основном распространены резьбовые разъемы.
  • Вид регулировки. С широким диапазоном изменения пропускной способности редуктора или с малым.
  • Температурный диапазон рабочей жидкости.

Также следует определиться с тем, брать ли редуктор давления воды с манометром или без.

Первый вариант, конечно же, предпочтительнее, ведь можно наблюдать за изменениями в системе в режиме реального времени.

Наиболее распространенным материалом для редукторов является латунь. Данный сплав обладает большим количеством преимуществ, которые существенно увеличивают срок службы устройства. Таким образом можно не опасаться за то, что редуктор быстро выйдет из строя при правильной установке.

Сегодня купить редуктор давления воды не составляет больших проблем. Главное, правильно подобрать устройство в соответствии с параметрами системы водоснабжения или отопления.

Источник: https://kachestvolife.club/vodosnabzhenie/reduktor-davleniya-vody-v-sisteme

Многие хозяева новостроек задаются вопросом, нужен ли регулятор давления воды в квартире. Здесь ответ очевиден: да. Дело в том, что такое устройство позволяет защитить сантехнические приборы от скачков напора и гидравлических ударов. Чтобы добиться максимального эффекта, необходимо правильно выбрать место установки редуктора давления воды. Но, прежде всего, стоит ознакомиться с устройством и особенностями его монтажа.

Что собой представляет устройство

Редуктор давления воды – это устройство, с помощью которого осуществляется регулировка скорости прохождения воды. Иными словами, с помощью редуктора можно поднять или понизить давление жидкости в водопроводе. Устройство обладает высокой функциональностью, что объясняет его популярность.

Существуют различные виды редукторов давления воды в квартире

В основе регулятора находится механический датчик давления, с помощью которого производится управление механизмом, ограничивающим подачу воды. Для квартир и загородных домов используют поршневые и клапанные редукторы. Что касается пропускной способности, то здесь устройства разделяются на такие изделия:

  • бытовые;
  • коммерческие;
  • промышленные.

Помимо этого, регуляторы давления воды классифицируют по другим параметрам, таким как:

  • Материал корпуса. Для изготовления устройства используют латунь, никелированную или хромированную сталь.
  • Рабочая температура. Так, модели, которые работают до 40 градусов, устанавливают на систему холодного водоснабжения. Для горячей воды используются редукторы с рабочей температурой от 65 до 90 градусов. Запрещается использование «холодных» регуляторов на горячем водопроводе, так как это приведет к их быстрому износу.
  • Способ крепления. Редукторы давления могут монтироваться путем резьбового соединения или же с помощью фитингов.
  • Диаметр и резьба.

Все эти особенности необходимо учесть при выборе редуктора давления воды в водопроводе. Это позволит приобрести подходящий вариант для того или иного контура.

В процессе работы давит на подпружиненную мембрану, которая размещена в датчике давления. При этом учитываются настройки датчика. Так, вода может преодолевать сопротивление пружины или же нет. При недостаточном давлении мембрана остается в исходном положении и редуктор не влияет на скорость потока жидкости. Но, если напор воды значительно превышает сопротивление пружины, то мембрана начинает двигаться. В результате в работу вступает поршень или клапан.

Важность регулятора давления воды в квартире

Во время гидравлического удара давление воды значительно возрастает и может достигнуть несколько десятков атмосфер. Такой моментальный скачок может привести к разрушению системы или повреждению сантехнических приборов. Поэтому специалисты рекомендуют устанавливать редуктор даже в тех системах, где риск возникновения гидравлического удара невысок.

Поршень и датчик давления образуют замкнутую систему, которая приводится в движение при малейшем изменении напора воды. Датчик в свою очередь размещается после клапана или поршня. Это позволяет контролировать и регулировать давление воды до полного прекращения гидравлического удара.

Важно: К сожалению, вода в трубопроводах может иметь в своем составе мелкие частицы инородных материалов. Когда грязь попадает между корпусом и клапаном или поршнем, то повышается износ конструктивных элементов устройства. В результате срок его эксплуатации значительно сокращается. Поэтому специалисты рекомендуют устанавливать в систему фильтры тонкой и грубой очистки. Это позволит не только защитить редуктор от загрязнения, но и увеличит его срок эксплуатации и эффективность работы. Существуют модели редукторов воды с встроенным фильтром грубой очистки, правда и стоимость их сразу возрастают. В любом случае установить фильтр перед редуктором и счетчиком воды необходимо.

Согласно правилам по водоснабжению и канализации, монтаж редуктора давления воды должен проводиться непосредственно после запорной арматуры. Устройства устанавливают до приборов учета, что позволит защитить их от гидравлического удара, а также обеспечит точность показаний. Поэтому такое место установки считается самым подходящим и разумным. Но, иногда бывают ситуации, когда нет возможности провести монтаж именно на этом отрезке трубопровода.

Установка регулятора давления воды проводится в соответствии некоторых правил. До прибора учета не должно быть возможности забора воды. А это значит, что пробки, которые используются для промывки фильтра, будут опломбированы. Это исключит возможность обслуживания редуктора. Решить проблему можно несколькими путями.

Схема установки регулятора давления воды в квартире

Первый метод подразумевает установку дополнительных манометров, которые дадут возможность провести более точную подстройку устройства. Во втором случае установка редуктора давления производится непосредственно перед коллектором. Именно этот вариант чаще всего используют опытные сантехники.

Иногда нет возможности установки регулятора на вводе системы. В результате некоторые узлы остаются без защиты перед гидравлическим ударом и перепадом давления в трубопроводе. Для решения проблемы используют примитивные модели редукторов. Они не регулируются, но вполне сойдут для защиты узлов системы от гидравлического удара.

Видео:

Неисправности редуктора

К сожалению, редукторы рано или поздно могут выйти из строя. Неисправное устройство пропускает воду и не способно регулировать ее давление. Чтобы решить проблему, необходимо первоначально выполнить промывку встроенного фильтра и самого механизма. Если промывка не дала желаемого результата, то причина кроется в механической неисправности устройства. Это может быть последствием заводского брака, неправильной или длительной эксплуатации редуктора. Возможное решение проблемы это регулировка редуктора давления воды.

Также неисправности редуктора могут быть вызваны лопнувшей пружиной, а также износом мембраны или поршня. Некоторые детали есть в продаже, что позволит произвести частичный ремонт регулятора. В остальных случаях единственный вариант – полная замена редуктора. Дальнейшая эксплуатация неисправного устройства приведет к его полному выходу из строя. В результате он перестанет выполнять свои функции.

Видео:

Источник: http://sdelalremont.ru/zachem-nuzhen-regulyator-davleniya-vody-v-kvartire.html

Для чего устанавливают регулятор давления воды?

Регулятор давления воды — это устройство, выравнивающее и понижающее давление в водопроводной системе.

Главное предназначение данного прибора состоит в предохранении трубопровода и подсоединенного к нему оборудования от повышенной нагрузки и образующейся в результате этого ударной волны.

Если углубиться в особенности конструкции редуктора, то это компактное устройство, расположенное в закрытом железном корпусе. Отверстия входа и выхода оборудованы резьбой. В качестве дополнительного элемента нередко используется манометр и винтовой механизм, дающий возможность контролировать давление.

Устройство регулятора давления воды

Прочный герметичный корпус защищает редуктор от повреждений. В состав такого прибора входит несколько элементов:

  1. Сетчатый фильтр;
  2. Прижимной и пружинный механизмы;
  3. Винт и гайки;
  4. Поршень;
  5. Клапан, оснащенный прокладкой и уплотняющими кольцами;
  6. Диафрагма.

Эксплуатация редуктора должна выполняться при определённых условиях: в водной среде не должно быть воздуха и масел, а предельные значения давления и температурный режим ограничиваться отметками в 16 бар и 70 градусов.

При активации крана с водой уменьшаются показатели редукторного и диафрагменного давления. Напор пружины дает возможность выровнять рабочее давление в водопроводной системе.

Редуктор часто устанавливают на технику, не имеющую защиты от повышенного водного давления и оснащенную насосом, активация которого может спровоцировать появление гидроударной волны.

Принципы работы регулятора давления воды

Производители выпускают несколько типов устройств, созданных для регулировки водного давления.

Рассмотрим существующие виды редукторов подробнее. И начнем с поршневого регулятора.

Поршневой

Ключевым достоинством считается простота конструкции. Контроль давления осуществляется при помощи компактного подпружиненного поршня, уменьшающего или увеличивающего размер отверстия и за счет этого выравнивающего давление в трубопроводе.

Параметр гидродавления на выходе регулируется за счет сжатия или расслабления пружины, обусловленного вращением регулирующего винта.

Главный минус использования таких устройств состоит в необходимости осуществлять предварительное очищение воды, поскольку поршень интенсивно засоряется и в результате перестает работать.

Этот недостаток учитывает большинство крупных производителей, комплектующих свои приборы фильтрами. Диапазон давления находится в пределах 1-5 атмосфер.

Мембранный

Еще одна популярная разновидность регулятора давления воды – мембранная. Преимущество таких изделий заключается в высоком уровне надежности. Это неприхотливые приборы, обладающие высокой пропускной способностью. Главным элементом таких редукторов является подпружиненная мембрана, она находится в автономной камере, которая абсолютно герметична. Уровень сжимания пружины, отражается на маленьком клапане, увеличивающем или снижающем пропускную способность регулятора.

У приборов мембранного типа отсутствуют явные недостатки, они считаются самыми надежными и производительными.

Проточный

Спросом пользуются и редукторы проточного типа.

Ключевая особенность таких регуляторов заключается в полнейшем отсутствии мобильных деталей, за счет чего повышается их надежность.

Давление стабилизируется по внутреннему лабиринту, протекая сквозь который, потоки воды утрачивают скорость. Выходя наружу, водные массы соединяются в общий поток и движутся медленно.

Минус такого прибора состоит в потребности устанавливать на выходе еще один редуктор.

Классификация по различным параметрам

Современные модели регуляторов давления воды, устанавливаемых в квартирах, классифицируются по нескольким параметрам.




Производительность бытовых приборов составляет около 3 кубометров за час.

Выбирая модель регулятора, следует, в первую очередь, обращать внимание на этот параметр. По данному критерию устройства для регулировки водного давления подразделяются на бытовые, коммерческие и промышленные.

У коммерческого оборудования производительность находится в пределах 3-15 кубометров. У промышленных приборов этот показатель еще больше.

По типу подключения редукторы делятся на резьбовые и фланцевые. Первые применяются для трубопроводов диаметром два дюйма, а вторые для более объемных систем.

Еще один критерий, на который нужно обращать внимание при выборе – регулирующий диапазон. В продаже представлены модели с большим регулировочным интервалом (от 1,5 до 12 бар) и филигранно настраиваемые устройства (от 0,5 до 2 бар).

Немаловажное значение имеет и параметр максимального входного давления. Выпускаются устройства для комплектации водопроводных систем с уровнем давления максимум в 16 бар с большей мощностью, выдерживающие около 25 бар.

Подразделяются регуляторы и по предельному рабочему температурному режиму. Для водоснабжения холодной водой приобретают с придельным показателем в 40 градусов. Для снабжения горячей водой используют модели, выдерживающие температуру в 70 градусов.

Тонкости установки

Редукторы, контролирующие водное давление, в основном устанавливают на горизонтальных участках водопровода. Но при необходимости монтаж может быть выполнен и вертикально. Бесперебойное функционирование обеспечивается за счет фильтрующих элементов, с помощью которых выполняется механическое очищение воды. В обычных ситуациях, регуляторы оснащают запорной арматурой и монтируют за водосчетчиками.

Правильно интегрированный в систему редуктор не нуждается в специальном обслуживании. Установка нужных показателей давления осуществляется при нулевом водоразборе, для которого характерны закрытые толчки. За счет прокрутки установочной составляющей редуктора в сторону движения часовой стрелки увеличивается давление на участке за прибором. Поворот в противоположную сторону уменьшает данный показатель. Диаметр устройства выбирают исходя из предполагаемого расхода жидкости. Правильно интегрированный в систему редуктор не требует сложного обслуживания, но чтобы продлить срок его службы рекомендуется периодически чистить фильтровальные сетки. Износившиеся в ходе работы сетчатые детали можно заменить, при этом даже не придется демонтировать корпусную коробку.

Что касается стоимости такого оборудования, то она напрямую зависит от характеристик и фирмы производителя.

Установка регуляторов давления воды в системе водоснабжения квартиры не считается сложной, но лучше поручить эту работу профессионалам, их услуги обойдутся недорого. Профессионально выполненный монтаж обеспечит продолжительную эксплуатацию оборудования, сведут к минимуму вероятность поломок.

Можно ли обойтись без редуктора?

Все владельцы квартир тщательно подбирают сантехническое оборудование, чтобы гарантировать себе и членам своей семьи максимальное удобство от его использования. В проектирование водоснабженческих систем вкладывается масса сил, но обычные перепады давления в трубопроводе способны негативно повлиять на функционирование современной техники.

Регулятор предохраняет систему от водного удара, возникающего вследствие сбоев в работе станции или неправильных действий сотрудников водоканала.

Редукторы выполняют важную функцию, они стабилизируют гидродавление и за счет этого препятствуют образованию аварийных ситуаций. При наличии регулятора, выпущенного надежным производителем, проблем с эксплуатацией водопровода из-за появления гидроударной волны не будет.

Редуктор не только защищает водопровод от гидроударов, но и способствует экономному расходованию водных ресурсов – это еще одно весомое преимущество его применения. Это актуально не только для владельцев квартир, но и для собственников загородных домовладений, поскольку снижение количества потребляемой жидкости, уменьшает объем сточных вод, а это значит, что услугами ассенизаторов придется пользоваться реже.

Помимо перечисленных функций, регуляторы еще и снижают уровень шума в водозаборных приборах. Ведь именно повышенное давление провоцирует возникновение шума в водопроводе, его можно уменьшить или полностью нивелировать за счет стабилизации напора.

Если у вас возникнет необходимость купить регулятор давления воды для установки в квартире, предварительно изучите характеристики имеющихся в продаже приборов, чтобы не ошибиться с выбором. При покупке нужно обращать внимание на устройство прибора и материал изготовления. Одними из самых надежных и долговечных считаются редукторы брендов Valtec, Honeyvell, Far. Регуляторы давления перечисленных производителей обладают оптимальными эксплуатационными параметрами и изготовлены из прочных материалов, приобрести их можно по доступной стоимости.

Редуктор давления. До счётчика воды или после?

Удивительно, что споры, иногда, возникают при обсуждении совершенно очевидных истин. Мне всегда казалось, что давным давно известно предназначение редуктора давления, нормы его эксплуатации и правила монтажа; но на деле это оказалось не так. На днях столкнулся с мастером, который утверждал: что редуктор давления должен устанавливаться в квартире после счетчика воды и был в этом совершенно уверен так, как почерпнул свои знания из интернета. Снова слепая, необъяснимая вера во всезнание интернета. Редуктора давления появились вместе с появлением водопровода, уже задолго до нашего рождения и, с тех пор, успешно используются. Почему никто не обращается за разъяснением, возникающих вопросов, к технической документации; ведь, все уже давно придумано, опробовано в действии, на основании чего составлена соответствующая документация; и не надо ни каких дополнительных фантазий; да и элементарный здравый смысл подсказывает правила монтажа. Ради интереса, я заглянул в интернет и, действительно, там кипят нешуточные страсти по поводу места установки редуктора давления — до счетчика воды или после. Фантазиям нет предела! Господа, о чем вы спорите? Место установки редуктора давления, даже без знания технических параметров, настолько очевидно и вытекает из предназначения редуктора, что я никогда не думал, что данный вопрос требует обсуждения. Редуктор давления — это устройство, предназначенное для защиты внутренней системы водоснабжения от повышенного давления и периодических скачков давления на магистральных трубопроводах. Так почему же один из приборов вашей внутренней водопроводной системы вы хотите, вопреки логике, оставить без защиты, устанавливая редуктор давления после счетчика воды; ведь счетчик воды является наиболее уязвимым прибором вашей водопроводной системы. Почему иные мастера, в силу своей фантазии, оставляют счетчик не защищенным, отданным на «растерзание» всем стихиям «бушующим» в водопроводной сети (повышенное давление, гидравлические удары). Тем, кто профессионально занимается сантехникой, приходилось не раз встречаться со смонтированными строительными организациями в квартирах узлами: запирающий кран от стояка, далее фильтр грубой очистки, после него редуктор давления и, только потом, счетчик воды. Загляните, ради расширения кругозора, в строительную документацию. Так же, довольно часто встречается очень «хитрое» устройство с «романтическим» названием КФРД, устанавливаемое при новом строительстве в квартирах. Устройство принято к эксплуатации и соответствует необходимым техническим нормам. Попробуйте, господа — фантазеры, втиснуть в него счетчик воды! КФРД — устройство очень громоздкое и не удобное (да и капризное) в эксплуатации, но, зато, наглядно показывающее технически грамотные нормы последовательности монтажа приборов: Кран — Фильтр — Регулятор Давления.

Существует категория мастеров — приверженцев продукции компании Valtec, считающих эту продукцию, в том числе и счётчики воды, исключительно надёжной. Это их личное дело; в этой статье я не собираюсь обсуждать качество данной продукции. Хочу, лишь, предложить внимательнее относиться к рекомендациям компании по эксплуатации её изделий; в том числе — приборов учёта. К счётчику прилагается паспорт; где в пункте:

9. «Указания по эксплуатации и техническому обслуживанию»
есть очень интересная информация; а на сайте Valtec можно найти рекомендуемые компанией схемы установки квартирных приборов учёта. Одну из этих схем вы можете видеть ниже.

В заключении, я приберег главный козырь для сомневающихся в местоположении редуктора давления в водопроводной системе; и козырь — это «запотевшие» смотровые стекла счетчиков, через которые, едва — едва, можно различить цифровые показания. «Запотевание» счетчиков происходит по той причине, что они не рассчитаны на работу с высоким давлением воды. Уплотнительные резинки счетчиков не могут противостоять повышенному давлению воды в водопроводной системе и начинают «травить» (пропускать воду), что и приводит к образованию сырость внутри смотрового окна счетчика. Гидравлические удары, и вовсе, губительны для приборов учета.

Профессионалу известно, а не профессионалу в качестве информации — на время гидравлических испытаний, при подготовке к отопительному сезон, все домовые приборы учёта (теплоцентры, элеваторные узлы, теплопункты) должны быть демонтированы во избежание их повреждения (вместо них устанавливаются «катушки» либо сгоны). На время гидравлических испытаний обслуживающими организациями должны быть приняты необходимые меры безопасности для защиты внутридомовых коммуникаций, но это, к сожалению, происходит не всегда; не всегда обслуживающие организации оперативно реагируют, в результате чего квартирные приборы подвергаются чрезмерным нагрузкам.

Редукторы давления (регуляторы давления, клапаны понижения давления) стали использоваться в быту совсем недавно. Это полезное устройство, доселе не виданное простым обывателем, в результате технической безграмотности, стало предметом спора.

Думайте, господа, и всегда в своей работе руководствуйтесь логикой и здравым смыслом.

Было:

Стало:

Примеры монтажа ввода воды в квартирах, выполненного строительными компаниями при новом строительстве в соответствии с нормативными правилами:

ПВН

≋ ТОП 7 редукторов давления воды

В последние годы очень вырос спрос на редукторы давления воды. Все потому, что это скромное по габаритам изделие выполняет достаточно важные задачи. Во-первых, редуктор защищает трубопровод от гидравлических ударов. А вместе с ним и все оборудование (стиральную машину, бойлер), а также смесители и т.д. Во-вторых, установка редуктора давления воды предотвращает аварии, затопление и нежеланную порчу имущества. Протечек будет меньше и, соответственно, сантехника придется вызывать реже. Также редукторы снижают расход воды, уменьшают уровень шума и устраняют различные постукивания. А заодно повышают уровень безопасности, что особенно актуально в случае с трубами отопления, которые при гидроударе не только портят отопительные приборы, но и могут вызвать ожоги разной степени.

Чтобы облегчить ваш выбор, наши эксперты составили рейтинг редукторов давления воды. В него вошли лучшие модели проверенных брендов. Эти изделия хорошо себя зарекомендовали в эксплуатации – приборы надежны, долговечны, просты в использовании и обслуживании. Над списком работали наши лучшие специалисты, поэтому в нем найдутся подходящие варианты для каждого.


1. Herz 1/2″ 1268211

Лучшее решение для защиты водопровода.

Производство: Германия | Подходит: для холодной воды | Защита от: динамического давления, статического давления | Максимальное давление на входе: 16 бар | Диаметр (дюйм): 1/2″ | Материал корпуса: латунь

+ Достоинства

— Недостатки

Производство: Германия.

В наличии манометр.

Есть шкала для настройки давления.

«Американки» в комплекте.

Прозрачная нижняя часть устройства.

Корпус из латуни.

Увеличенные габариты.

К вопросам безопасности нужно подходить ответственно. От корректного выбора регулятора зависит срок службы всех водозаборных приборов и износ системы водоснабжения.

Данная модель немецкого производителя подходит для защиты от статического и динамического давления, которое возникает в:

  • системах питьевой или технической воды;
  • отопительном контуре;
  • водонагревательной технике;
  • системах ГВС и ХВС.

Изделие бренда Herz оснащено манометром, с помощью которого можно отрегулировать значение давления, установив безопасные параметры. Шкала измерительного прибора разбита на деления от 0 до 10 бар.

Максимальное рабочее давление, с которым может «справиться» агрегат, 16 бар. На выходе редуктор «дает» 5-6 бар. Это значение является безопасным для водопроводных труб, сантехнических приборов, бытовой техники, подключенной к сети водоснабжения.

Диапазон рабочих температур составляет 0,5 — 40°С. Модель комплектуется «американками» – специальными разъемными соединениями, используя которые можно легко установить Herz 1/2″ 1268211.

Нижняя часть конструкции редуктора давления Herz выполнена из прозрачного материала. Это очень удобно, так как позволяет отслеживать степень загрязнения устройства с целью проведения технического обслуживания.

Наши эксперты внесли в этот рейтинг лучших редукторов давления воды модель бренда Herz заслуженно. Агрегат может защитить ваш дом от любых проблем, связанных со скачками давления в системе водоснабжения.

Комментарий эксперта: устройство имеет латунный корпус. Пружина и сток сделаны из стали. Фильтр, который не допускает попадания частиц мусора к рабочим элементам редуктора, выполнен из «нержавейки». Все это гарантирует продолжительный срок эксплуатации и надежную работу изделия.

Сравните данную модель с другими изделиями серии Herz 126821, чтобы определиться с выбором. В линейке представлены варианты с различными функциональными возможностями.


2. Caleffi 535040

Надежность – его второе “имя”.

Производство: Италия | Подходит: для холодной воды | Защита от: динамического давления, статического давления | Максимальное давление на входе: 25 бар | Диаметр (дюйм): 1/2″ | Материал корпуса: латунь

+ Достоинства

— Недостатки

Производство: Италия.

Есть шкала для настраивания давления.

Предусмотрен сменный картридж.

Габариты.

Высокая цена.

Устройство не комплектуется манометром.

Для корректной работы бытовых систем, которые подключены к водопроводу, необходимо позаботиться о стабилизации давления воды. Уберечь трубы и сантехническое оборудование от возможного гидроудара поможет приспособление итальянского производителя Caleffi. Прибор выполнен из качественных материалов:

  • корпус – из сплава латуни, в составе которого содержится невымываемый цинк марки F;
  • шток – из нержавеющей стали.

Устройство можно устанавливать на водопроводные трубы горизонтально и вертикально. Главное – не допустить монтаж Caleffi 535040 в перевернутом виде.

Агрегат предусматривает предварительную настройку. Для этого необходимо повернуть регулировочную трубку в нужное положение. После установки на вход водопроводной сети редуктор будет поддерживать на выходе заданные параметры и тем самым защищать трубы и оборудования от повреждений в результате резкого повышения давления.

Диапазон выходного давления можно настроить в пределах от 1 до 6 бар. Шаг корректировки составляет 0,5 бар. Редуктор рассчитан на эксплуатацию с входным давлением до 25 бар. Модель предназначена для установки на трубы с ХВС с температурой воды до 40 °С.

На устройстве предусмотрено специальное отверстие диаметром 1/4″ для установки манометра. Подключение редуктора давления Caleffi осуществляется с помощью накидной гайки 1/2″.

Моноблочный картридж состоит из:

  • Компенсационного седла. Позволяет на выходе гарантировать указанное значение давления.
  • Фильтра. Препятствует попаданию механических примесей на детали редуктора.
  • Поршня. Служит для компенсации величины сопротивления пружины.
  • Диафрагмы. Элемент, который под давлением жидкости выгибается и давит на шток.
  • Штока. Регулирует «подачу» воды.

При необходимости картридж (автономный блок с крышкой) легко извлекается для выполнения осмотра или технического обслуживания. Устройство эффективно защищает от статического и динамического давления.

Комментарий эксперта: отдельные элементы конструкции агрегата, которые подвержены трению во время эксплуатации, сделаны из пластика с низким коэффициентом сцепления. Это способствует уменьшению износа редуктора и бесперебойной работе в течение продолжительного времени.

Сравните разные модели серии Caleffi 53504. Выбирайте вариант, который подходит больше по техническим параметрам, стоимости.


3. Caleffi 533441

Минимум вложений – максимум пользы.

Производство: Италия | Подходит: для холодной воды | Защита от: динамического давления, статического давления | Максимальное давление на входе: 16 бар | Диаметр (дюйм): 1/2″ | Материал корпуса: латунь

+ Достоинства

— Недостатки

Произведен в Италии.

Доступная цена.

Бесшумная работа.

Профилированная мембрана.

Не комплектуется манометром.

Нет шкалы механической индикации настраиваемого давления.

Давление воды в магистрали водопровода колеблется в широких пределах. Чтобы обезопасить свое жилье и имущество, необходимо приобрести и установить специальный агрегат – регулятор. Наши эксперты предлагают подробно рассмотреть технические характеристики Caleffi 533441.

Этот редуктор был разработан для использования в бытовых системах, где ключевыми параметрами выбора являются:

  •  небольшие габариты;
  • тихая работа;
  • надежность.

Агрегат предназначен для уменьшения и выравнивания давления в водопроводе. Защищает от статического и динамического давления.

У редуктора итальянского бренда Caleffi особое строение мембраны, которое позволяет точно регулировать давление на входе. Диафрагма прочная и устойчивая к износу, что гарантирует продолжительный срок службы устройства.

На выходе редукционного клапана предусмотрена просторная камера. Она замедляет скорость течения воды на данном участке – шум при работе агрегата не наблюдается.

Разбираясь в вопросе, какие редукторы давления воды лучше, нужно обязательно обратить внимание на способы технического обслуживания устройства. В данной модели, например, предусмотрена возможность быстрой замены износившихся элементов путем смены картриджа.

Центральный суппорт редуктора давления Caleffi выполнен из пластика, к которому не прилипает накипь. Это увеличивает срок службы агрегата и защищает отдельные элементы конструкции от преждевременного износа.

Максимальное рабочее давление, на которое рассчитан агрегат – 16 бар. Дополнительно можно приобрести манометр, чтобы контролировать давление в текущий момент.

Корпус устройства выполнен из хромированной латуни (сплав меди с цинком). Регулирование выходного давления выполняется при помощи винта, который находится в верхней части прибора. Он позволяет настроить давление в диапазоне 1-6 бар.

Комментарий эксперта: внутри прибора находится пружина, выполненная из запатентованной холоднотянутой пружинной проволоки (из стали). Такое конструктивное решение увеличивает износ изделия.

Сравните данное устройство с другими моделями серии Caleffi 533441. Это позволит вам увидеть технические различия между изделиями.


4. Honeywell D06F-1/2A

«Бодигард» вашего водопровода.

Производство: Германия | Подходит: для холодной воды | Защита от: динамического давления, статического давления | Максимальное давление на входе: 16 бар | Диаметр (дюйм): 1/2″ | Материал корпуса: латунь

+ Достоинства

— Недостатки

Произведен в Германии.

Шкала механической индикации.

Фильтр тонкой очистки.

Возможность модернизации в фильтр с обратной промывкой.

Нет манометра.

Габариты больше стандартных.

Высокая стоимость.

Нестабильное давление в трубах может привести к неприятным последствиям: протечкам, затоплению соседей, выходу из строя водозаборных приборов. Предотвратить подобные ситуации можно путем установки надежного устройства – регулятора немецкого бренда Honeywell.

Прибор способен поддерживать постоянный напор воды в бытовых и коммерческих системах. Рассчитан на максимальное давление 16 бар. Может использоваться в бытовых и коммерческих водопроводных магистралях. Это лучший редуктор давления воды в линейке данного бренда, что подтверждают не только сертификаты качества, но и многочисленные отзывы потребителей.

С помощью Honeywell D06F-1/2A можно настроить выходное значение в диапазоне 1,5-6 бар. Агрегат защищает как от статического, так и от динамического давления.

Элементы устройства выполнены из качественных материалов, которые не представляют опасности для здоровья:

  • Корпус и фитинги – из латуни, в составе которой содержится устойчивый к вымыванию цинк.
  • Тонкий фильтр – из «нержавейки».
  • Диафрагма – из армированного NBR.
  • Пружина – из пружинной стали.
  • Крышка фильтра – из прозрачного полимерного материала.
  • Шкала редуктора давления Honeywell – из синтетического материала высокого качества.
  • Уплотнительные элементы – из каучука NBR.

Комментарий эксперта: тонкий фильтр расположен в нижней части корпуса. Его можно закрыть прочным пластиком (если он используется на участке водопровода с холодной водой) или красной бронзой (для труб с ГВ). Еще один «плюс» – редуктор можно преобразовать в комбинированный, установив фильтр обратной промывки.

Не игнорируйте возможность сравнить между собой разные модели серии Honeywell D06F. Так вы сможете подобрать наиболее подходящий вариант из линейки.


5. Honeywell D04FM-1/2A

Мощный «малый»: подарит спокойствие и безопасность.

Производство: Германия | Подходит: для горячей воды, для холодной воды | Защита от: динамического давления | Максимальное давление на входе: 16 бар | Диаметр (дюйм): 1/2″ | Материал корпуса: латунь

+ Достоинства

— Недостатки

Изделие немецкого бренда.

Защита от динамического давления.

Компактные размеры.

Пружина регулировки не контактирует с питьевой водой.

Подходит для бытовых и коммерческих систем.

Нет манометра.

Если вы ищите надежное устройство для защиты старых водопроводных труб и бытовой техники, обязательно примите во внимание модель немецкого производителя Honeywell. Данный прибор заслуженно попал в топ редукторов давления воды. Он подойдет для домашнего применения и для эксплуатации в коммерческих водопроводных системах (в рамках своих технических характеристик).

Корпус Honeywell D04FM-1/2A выполнен из никелированной латуни. Пружина – из высокопрочной пружинной стали. Конструкция изделия не предполагает соприкосновения воды с пружинным элементом, поэтому редуктор можно использовать для водопровода, подающего питьевую воду. Регулятор никак не влияет на вкусовые качества жидкости.

Модель бренда Honeywell предотвратит опасные проявления динамического давления в магистрали. В случае резкого перепада выровняет давление до безопасного значения (заранее нужно указать).

Благодаря небольшим габаритам редуктор давления Honeywell можно установить как в уже функционирующую систему, так и в те, что только проектируются. Для того чтобы отслеживать текущее давление, можно редуктор доукомплектовать манометром.

Агрегат подходит для труб с холодной и горячей водой. Единственный минус – не гарантирует защиту от статического давления. Модель рассчитана на внешнее давление до 16 бар. На выходе можно задать значение от 1,5 до 6 бар.

Комментарий эксперта: желательно приобрести фильтр грубой очистки, который будет способствовать более эффективной работе редуктора.

Сравните данное устройство с другими моделями серии Honeywell D04FM, чтобы подобрать изделие в соответствии с требованиями вашей водопроводной сети.


6. Itap Minipress 1/2″

Итальянское качество – низкая цена.

Производство: Италия | Подходит: для горячей воды, для холодной воды | Защита от: динамического давления | Максимальное давление на входе: 15 бар | Диаметр (дюйм): 1/2″ | Материал корпуса: латунь

+ Достоинства

— Недостатки

Производство: Италия.

Защита от динамического давления.

Компактные размеры устройства.

Низкая цена.

Нет манометра.

Не защищает от статического давления.

Регулируемое снижение давления в системе подачи воды – гарантия продолжительного срока службы бытовой техники, которая подключена к водопроводу. Защитить водонагревательное оборудование, стиральную и посудомоечную машину от динамического давления в магистрали можно с помощью регулятора от итальянского производителя Itap.

Модель попала в список неслучайно. Это качественный и при этом недорогой редуктор. Он имеет небольшие размеры, что позволяет без проблем монтировать его в любую систему. Регулятор устанавливается в вертикальном, горизонтальном положении, а также под углом.

Корпус, заглушка, затвор, шток и штекер Itap Minipress 1/2″ выполнены из никелированной латуни марки CW617N. Шайба, заглушка и крышка – из нейлона. Пружина – из высококачественной пружинной стали. Уплотнительные кольца сделаны из нитрильного каучука.

Поршневой редуктор давления Itap эффективен при внешнем давлении, не превышающем 15 бар. Подключается через резьбовое соединение на трубы диаметром 1/2″.

На изделии предусмотрено отверстие 1/4″ для установки манометра. На выходе регулятор обеспечивает стабильное давление в диапазоне от 1 до 4 бар. Подходит для труб с холодной и горячей водой.

Если для вас актуален вопрос, какой редуктор давления воды лучше, этот рейтинг поможет сориентироваться среди ассортимента моделей.

Комментарий эксперта: устройство не требует специального обслуживания. Для корректной работы редуктора необходимо чистить внутренние камеры по мере их загрязнения. Нужно учитывать, что устройство не гарантирует защиту от статического давления, которое обусловлено потенциальной энергией жидкости, находящейся в трубах.

Сравните данный прибор с другими моделями серии Itap Minipress. Это поможет вам подобрать оптимальный вариант.


7. Itap Europress 1/2″

Неважно, что «ДО» – «ПОСЛЕ» все «ок»

Производство: Италия | Подходит: для горячей воды, для холодной воды | Защита от: динамического давления | Максимальное давление на входе: 25 бар | Диаметр (дюйм): 1/2″ | Материал корпуса: латунь

+ Достоинства

— Недостатки

Производство: Италия.

Защита от динамического давления.

Небольшие габариты.

Нет манометра.

Высокая стоимость.

Нет защиты от статического давления.

Регулятор давления воды представляет собой один из видов трубопроводной арматуры, которая выполняет роль «предохранителя». Если вы ищите надежный агрегат, чтобы предупредить гидроудар и резкие скачки давления, не сбрасывайте со счетов модель итальянского бренда Itap.

Этот поршневой редуктор давления воды рейтинг которого высок среди потребителей и экспертов по климатической технике, характеризуется простотой использования и продолжительным сроком службы. Модель имеет небольшие размеры – агрегат легко подключить к любой водопроводной системе.

Устройство подходит для защиты от динамического давления труб с холодной и горячей водой. Максимальная рабочая температура может достигать значения 80°С. Допускается максимальное давление на входе 25 бар. Агрегат выполнен из латунного сплава, устойчивого к коррозийным процессам. На выходе Itap Europress 1/2″ позволяет настроить давление в диапазоне 1 — 5,5 бар.

С двух сторон устройства имеются выходы для установки манометров. Диаметр подключения редуктора давления Itap составляет 1/2″. Для манометров – 1/4″. Следует позаботиться о дополнительной защите от статического давления.

Комментарий эксперта: данный агрегат эффективно сгладит перепады и резкие скачки давления, защитит гибкие шланги водозаборных приборов и трубы от гидроудара.

Не игнорируйте возможность сравнить между собой другие модели серии Itap Europress. Останутся вопросы – задавайте их нашим экспертам.


Основные критерии отбора редукторов давления

Сравнение редукторов давления воды наши эксперты выполняли с учетом важных критериев, которые определяют функциональные качества устройств, их срок службы, технические возможности. Если вы решили купить редуктор – закажите его у нас в интернет-магазине климатической техники Vencon, или можно купить редуктор давления в Одессе в шоуруме, а также в Киеве. Перед покупкой агрегата, предназначенного для защиты водопроводных труб и сантехнических приборов, которые подключены к системе водоснабжения, обязательно обращайте внимание на:

  • Тип редуктора. Различают поршневые и мембранные модели. Первые «боятся» механических примесей. При выборе такой модели необходимо позаботиться о том, чтобы регулятор был оснащен фильтром (встроенным или приобрести его отдельно). Мембранные аналоги более долговечны, не требуют частого обслуживания. Однако они сложнее в ремонте.
  • Дополнительное оснащение. Можно приобрести редуктор с манометром, фильтром или обратным клапаном.
  • Материал корпуса. Это важный параметр выбора, который влияет на качество изделия, долговечность работы. На нашем сайте вы можете заказать устройства из нержавеющей стали, чугуна, латуни. Есть биметаллические аналоги. Изделия из перечисленных материалов долговечны и надежны.
  • Размер ячейки фильтра. Чем меньше данный параметр, тем более качественно фильтрует агрегат воду, которая в него «заходит».
  • Шкала манометра. Разные модели комплектуются измерительными приборами, шкала которых может фиксировать показания в диапазоне 1 — 40 бар.
  • Максимальная рабочая температура. Нужно учитывать этот параметр. В противном случае, если редуктор будет подобран некорректно, он быстро выйдет из строя.
  • Пропускная способность (в м³/ч). Для бытовых водопроводных сетей подойдут разновидности, которые за час пропускают до 3 м³ жидкости. В коммерческие структуры нужно подбирать вариант, пропускная способность которого находится в диапазоне 3 — 15 м³/ч, промышленные аналоги способны «прокачивать» более 15 м³ в час.
  • Заводская настройка выходного давления. Есть разновидности с параметрами 2,8 — 4 бар.
  • Диапазон выходного давления. Можно подобрать варианты, которые позволяют установить значение от 0,5 до 12 бар.
  • Диаметр труб (в дюймах). Обязательно необходимо измерить диаметр трубопровода, на участок которого планируется установка редуктора. Есть модели с диаметром от 1″ до 6″.
  • Давление на входе. Нужно учитывать возможности редуктора. Если вы знаете, что в магистрали присутствуют высокие скачки давления, лучше подобрать модель, которая рассчитана на 25 бар.
  • Тип защиты. Основная масса редукторов предохраняют как от статического, так и от динамического давления. Уточните этот момент, подбирая конкретную модель.

В этот список попали лучшие редукторы давления воды по мнению экспертов по климатической технике и потребителей, которые уже пользуются такими приборами. Рейтинг носит условный характер. Он составлен для вас, чтобы вам было проще сориентироваться на рынке подобных товаров. При этом все редукторы из ТОП-7 безоговорочно заслуживают вашего внимания, так как являются яркими представителями своих линеек.

Редуктор давления воды в квартире

Сантехнический редуктор давления воды предназначен для стабилизации, уменьшения параметра P в водопроводной системе. Прибор защищает от гидроудара трубопровод, подключенные к нему бытовые агрегаты. Представляет компактное устройство, заключенное в герметичную металлическую оболочку. Правильно подобрать редуктор давления воды и правильно купить нужную модель поможет информация об типах приборов, решаемых ими задачах.

Разновидности, принцип работы редукционных клапанов

По конструкционным особенностям устройства подразделяют на два вида:

  • поршневые;
  • мембранные.

Тип прибора определяет основной механизм, размещенный внутри корпуса.

Поршневые редукционные клапаны рассчитаны на рабочие температуры до +80˚С. При поступлении в прибор воды под высоким давлением пружина воздействует на поршень. В свою очередь он уменьшает сечение проходного отверстия. Протекающая через клапан вода проходит в систему под меньшим напором.

Мембранная конструкция редуктора давления воды в квартире работает по такой же схеме, что и поршневой. Отличие в конструкции механизма. Поступающая под высоким давлением жидкость во входной камере воздействует на шток. Создавшееся напряжение образует щель, в которую вода поступает уже с нормальным для системы давлением.

При нормальных условиях устройства функционируют в обычном режиме. Свободно пропускают воду без изменения своих техпараметров. Подсоединяются к системе водоподачи в квартире муфтовым методом.

Решаемые задачи

Установленный в квартирной системе водоподачи редуктор давления воды позволяет достичь следующих целей:

  • защитить трубопровод, подключенные устройства от неожиданных скачков давления воды в системе;
  • предотвратить гидравлические удары;
  • снизить входной напор жидкости до нормативных значений;
  • уменьшить расход воды;
  • предотвратить затопление квартиры в случае магистральных аварий;
  • стабилизация напора воды снижает, устраняет шум в кранах, смесителях.

Поставив редуктор давления воды в квартире можно обезопасить себя от множества неприятностей. Предотвратить выход из строя бытовых устройств в следствии чрезмерного напора подаваемой в них жидкости.

Редуктор давления воды в системе водоснабжения.

Для чего необходимо редуктор давления.

Почти всегда давление на точке разбора водоснабжения не соответствует норме, и если оно ниже необходимого уровня, то может принести лишь неудобства, тогда как повышенное – к вероятно большим техническим проблемам.

Регулятор давления воды в системе водоснабжения.

Нормативы пишут специалисты которые не вдаются в технические аспекты реализации и соблюдения норм. Так в многоэтажных домах нормированным давление горячей и холодной воды считается 4,5 и 6 кгс/см2, но опускается факт, что естественная гравитационная разница давлений в любом стояке равна 1 кгс/см2 на каждые 10 м высоты. Если бы нормативы это учитывали, то невозможно было бы подать воду жителям выше 15 этажа из-за давления в низшей точке водоразбора.

В таких ситуация давление заведомо завышается и применяется специальных тех средства, без которых жители первый этажей попадали бы в группу риска. Если магистральная система водоснабжения способна выдержать скачки и перепады высокого давления, то обычная сантехника, даже с применением систем сшитого полиэтилена – нет.

Способ подключения редуктора давления на вводе холодной и горячей воды в доме или квартире. 1. Шаровой вентиль. 2. Обратный клапан. 3. Счетчик расхода воды. 4. Редуктор с манометром. 5. Фильтр грубой очистки.

Как работает редуктор давления для воды.

Основная задача для водопроводного редуктора давления – нормализовать и поддержать давление на выходе в заданном промежутке значений в независимости от результатов на входе, при этом обеспечить оптимальный проток. Не смотря на большое количество редукторов давления представленных в магазинах, в основном все они устроены на поршневом механизме.

Принцип работы редуктора давления в системе водоснабжения схож с вентильным краном: шток и поршень в посадочном месте контролируют просвет, который ограничивает напор воды. Только в обычном кране давление на выходе будет пропорционально давлению на входе. В редукторе же положение поршня определяется из соотношения настоящего давления и жесткости регулируемой пружины. Настройка давления «на ходу» возможно благодаря пилотному контуру: если давление воды повышается, то клапан перенаправляет поток на мембрану, которая опускает шток с пропускным поршнем и уменьшает проходное отверстие.

Помимо этого более совершенные редукторы давления для воды могу обладать еще и дополнительным функциями и деталями:

  1. Выходной манометр. Нужен для контроля правильной работы. Регулировочный маховик редуктора использует градуированную шкалу и отклонение в итоговом результате может достигать 0,5 бар.
  2. Сетчатый фильтр грубой очистки. На бытовом уровне критично важно удаление мелкого мусора из воды, так как редукторы бытовых приборов очень чувствительны.
  3. Клапан сброса воздуха. Помогает устранить возможные сбои из-за завоздушивания.

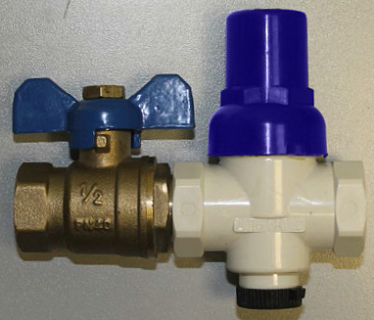

  4. Шаровой клапан. Такой редуктор давления устанавливается на входе в систему водоснабжения и имеет функцию запорной арматуры.

Типы водопроводных систем нуждающихся в редукторах давления.

Такие системы устанавливаются не только в многоквартирных домах где избежать избыточного давления критически важно, но и просто создать равномерный напор – комфортно. Так как давление воды в стояках ХВС и ГВС всегда разное, то возможна неправильная работа смесителей. Парная установка регуляторов давления воды в системе водоснабжения позволяет исправить эту проблему.

В автономных системах водоснабжения, например из скважины, также существует опасность гидроудара. Из-за неправильной работы обратных клапанов в магистральной трубе создается разрежение и при включении насоса будет усилен напор. Это болезненно отражается не только на насос, но и на всю автономную водопроводную систему в целом, особенно на компрессионные фитинги.

Кроме того, установка регуляторов давления в систему водоснабжения может быть обязательной для сохранения гарантийных обязанностей на бытовую и отопительную технику: стиральные и посудомоечные машины, водонагреватели и котлы отопления с прямой автоматической подачей воды.

Установка регуляторов давления воды в квартире и дома.

Установка регуляторов давления воды должна проводится непосредственно после запорной арматуры на вводе, то есть до приборов учета. Такая конструкция защитит все гидротехнические устройства, включая счетчики.

Регуляторы давления воды с регулировкой.

При таком монтаже все технические отверстия будут запломбированы и редуктор давления не возможно будет обслуживать, сделано будет с целью не допущения несанкционированного забора воды. В таком случае полностью выровнять давления возможно не удастся и для некоторых устройств придется устанавливать дополнительные регуляторы.

Кроме того, если нет желания устанавливать регулятор давления в систему водоснабжения в целом, то можно установить локально для определенного устройства. За такой защитой справятся даже примитивные модели.

Настройка и устранение неисправностей в регуляторе давления.

Оптимальны давление воды на выходе из крана принято считать 2 – 3,5 кгс/см2. На достичь таких значений не просто, особенно если водозабор закрыт и вода не двигается.

У каждого редуктора давления воды своя скорость работы. Если появляется проток, то давление упадет на 0,5 – 1,2 атм. Через пару секунд давление вновь возрастет. В идеале необходимо придерживается давления на выходе ниже чем на входе на 1,5 кгс/см2. Это стоит помнить при регулировке давления на насосной станции.

Редуктор давления воды с регулировкой.

Неисправный редуктор давления можно выявить при парной установке манометров или наличия водоразбора до редуктора, такой редуктор либо не будет снижать давление либо вовсе не пропустит воду. Обслуживания редуктора давления воды сводится лишь к промывке механизма и встроенного фильтра. Если после этих процедур он отказывается работать, то на лицо механическая неисправность или влияние времени. При извлечении штока, можно наглядно видеть весь механизм.

Устройство регулятора давления воды.

Механическая поломка редуктора давления воды может заключаться в лопнувшей пружине, износе поршня или мембраны. Запчасти возможно не найдете, но при наличии «донора» замена не вызовет сложностей.

Правильное место установки регулятора давления воды в квартире

Многие владельцы новостроек задаются вопросом, нужен ли в квартире регулятор давления воды. Здесь ответ очевиден: да. Дело в том, что такое устройство позволяет защитить сантехнические устройства от скачков давления и гидравлических ударов. Для достижения максимального эффекта нужно выбрать место установки редуктора давления воды. Но, прежде всего, следует ознакомиться с устройством и особенностями его установки.

Что представляет собой устройство

Редуктор давления воды — это устройство, с помощью которого осуществляется регулировка скорости прохождения воды. Другими словами, с помощью шестерен можно повышать или понижать давление жидкости в воде. Устройство обладает высокой функциональностью, что объясняет его популярность.

В квартире есть разные типы редукторов давления воды.

В основе регулятора лежит механический датчик давления, которым выполнен механизм управления, ограничивающий подачу воды. Для квартир и загородных домов используют поршневые и клапанные редукторы.Что касается пропускной способности, то здесь устройства делятся на такие продукты:

  • бытовой;
  • коммерческий;
  • промышленность.

Кроме того, регуляторы давления воды классифицируются по другим параметрам, например:

  • материал корпуса. Для изготовления устройств используется латунь, никелированная или хромированная сталь.
  • Рабочая температура. Итак, модели, работающие до 40 градусов, устанавливают систему подачи холодной воды. Для редукторов горячей воды используются с рабочими температурами от 65 до 90 градусов.Используйте «холодные» ручки на трубе горячей воды, так как это приведет к их быстрому износу.
  • способ крепления. Редукторы давления могут монтироваться с помощью резьбового соединения или фитингов.
  • Диаметр и резьба.

Все эти особенности необходимо учитывать при выборе редуктора давления воды в воде. Это позволит приобрести подходящий вариант для конкретной схемы.

Принцип действия

В рабочем состоянии нажатие на подпружиненную мембрану, которая помещается в датчик давления.При этом учитываются настройки датчика. Таким образом, вода может преодолеть силу пружины или нет. Когда мембрана недостаточна, давление остается в исходном положении, и шестерня не влияет на расход жидкости. Но, если давление воды значительно превышает сопротивление пружины, мембрана начинает двигаться. В результате в работу попадает поршень или клапан.

Значение регулятора давления воды в квартире

Во время гидроудара давление воды значительно возрастает и может достигать нескольких десятков атмосфер.Такой мгновенный скачок может привести к разрушению или повреждению устройств сантехнической системы. Поэтому специалисты рекомендуют устанавливать коробку передач даже в тех системах, где риск гидравлического удара невелик.

Поршень и датчик давления образуют замкнутую систему, которая приводится в действие малейшим изменением давления воды. Датчик, в свою очередь, расположен после клапана или поршня. Это дает возможность контролировать и регулировать напор воды до полного прекращения гидроудара.

Важно: К сожалению, вода в линиях может состоять из мелких частиц посторонних предметов. Когда грязь попадает между корпусом и поршнем клапана, это увеличивает износ конструктивных элементов устройства. В результате срок его службы значительно сокращается. Поэтому специалисты рекомендуют устанавливать фильтры тонкой и грубой очистки. Это не только защитит коробку передач от загрязнения, но и увеличит срок ее службы и эффективность. Есть модели редукторов воды со встроенным фильтром предварительной очистки, правда и стоимость их сразу возрастает.В любом случае устанавливать фильтр перед редуктором и водомер обязательно.

Для защиты от гидроудара рекомендую дополнительно использовать амортизатор гидроудара.

Видео:

Установка редуктора

В соответствии с правилами в области водоснабжения и канализации, монтаж редуктора давления воды должно осуществляться сразу же после запорного клапана. Прибор настроен на счетные устройства, что защитит их от гидроудара, а также обеспечит точность показаний.Поэтому такое место установки является наиболее подходящим и разумным. Но иногда бывают ситуации, когда нет возможности провести монтаж на этом участке трубопровода.

Установка регулятора давления воды проводится с соблюдением некоторых правил. Перед блоком учета не должно быть возможности забор воды. Это означает, что для промывки фильтра используются пробки, они запломбированы. Это исключит возможность обслуживания коробки передач. Решите проблему несколькими способами.

Схема установки регулятора давления воды в квартире

Первый способ предполагает использование дополнительных манометров, которые позволят более точно настроить прибор. Во втором случае редуктор давления делается непосредственно на коллекторе. Этот вариант чаще всего используют опытные сантехники.

Иногда невозможно установить контроллер в системе ввода. В результате некоторые компоненты остаются без защиты от гидроудара и перепада давления в трубопроводе. Для решения проблемы используют примитивные модели коробок передач.Они не регулируются, но пойдут на защиту компонентов системы от гидроудара.

Видео:

Видео:

Неисправность шестерни

К сожалению, редукторы рано или поздно могут выйти из строя. Неисправный агрегат водонепроницаем и способен регулировать свое давление. Чтобы решить проблему, изначально необходимо выполнить встроенный фильтр и промывку механизма. Если промывка не дает желаемого результата, причина кроется в механической неисправности.Это может быть следствием заводского брака, неправильной или длительной эксплуатации редуктора. Возможная проблема — решение регулировки редуктора давления воды.

Также отказ шестерни может быть вызван поломкой пружины и износом мембраны или поршня. В продаже есть некоторые детали, которые произведут частичный ремонт регулятора. В остальных случаях единственный вариант — полная замена коробки передач. Дальнейшая эксплуатация неисправного агрегата приведет к необратимым повреждениям. В результате он перестанет выполнять свои функции.

Видео:

Сантехника Dacord »Сантехника Dacord

Вы когда-нибудь задумывались, насколько одинаково давление воды на разных этажах квартиры или многоквартирного дома? Если вы хотите иметь хороший напор воды на верхних этажах, не вызовет ли это намного более высокое давление на нижних этажах? PRV (редукционные клапаны) являются частью водопроводной системы и помогают контролировать и уравновешивать давление воды в высотных зданиях.

Что такое PRV?

Редукционные клапаны давления обычно устанавливаются в многоэтажных жилых домах, чтобы поддерживать постоянное давление воды на водопроводных устройствах по всему зданию, сверху вниз.

По мере того, как здания строятся все выше и выше, водопроводные системы должны дополнять городское водоснабжение для создания хорошего давления воды на верхних этажах. Бустерные насосы используются для создания этого дополнительного давления воды, а клапаны PRV используются на нижних уровнях, чтобы убедиться, что давление воды там не слишком высокое.

Подача такого высокого давления на нижние этажи приведет к тому, что вода будет вытекать из кранов и душевых, что не обрадует жителей. Кроме того, постоянное высокое противодавление на приспособления и такая высокая скорость потока при их включении могут со временем повредить приспособления.

При строительстве здания учитывается

ПРВ. Инженеры-строители оценят, сколько этажей, сколько арматуры будет и давление поступающей городской сети, чтобы определить, нужны ли подкачивающие насосы и PRV.Как правило, если в здании меньше 10 этажей, то давление от городского водопровода достаточно, а подкачивающие насосы и предохранительные клапаны не требуются.

Вам нужно поддерживать свой PRV?

Редукционные клапаны — это механические устройства, поэтому, как и любые другие механические устройства, их необходимо обслуживать.

Мы рекомендуем ежегодный осмотр и программу обслуживания PRV в многоэтажных жилых домах. Это состоит из разборки каждого устройства и удаления любого мусора, который мог попасть в систему водоснабжения города.Лицензированный сантехник тщательно осмотрит клапан и заменит все изношенные детали. Устройство собрано и настроено для оптимальной работы.

Обслуживание PRV осуществляется в оперативном режиме и на месте. Если в водопроводной системе здания установлено несколько PRV, водоснабжение жителей не пострадает — сантехник просто отклонит водоснабжение от обслуживаемого клапана. После проверки клапана подача воды перенаправляется, и другие PRV могут быть проверены таким же образом.

Регулярное техническое обслуживание продлит срок службы PRV, сделав программу технического обслуживания рентабельной и позволив вам сэкономить на ваших расходах. В конце концов, стоимость обслуживания превысит стоимость замены, поэтому иногда потребуется замена PRV.

4 метода устранения гидроудара

Металлические трубы в водопроводной системе нередко громко стучат, когда кран внезапно отключается, или когда устройство, использующее воду, такое как стиральная или посудомоечная машина, резко перекрывает забор воды.Это состояние широко известно как гидроудар . Технический термин — гидравлический удар, — возникает, когда вода останавливается или внезапно меняет направление. Удар, который вы слышите, вызван ударной волной, которая заставляет водопроводные трубы двигаться и ударяться друг о друга или о деревянные элементы каркаса. Гидравлический удар не только раздражает, но и может быть настолько сильным, что может сломать трубы или ослабить сантехнические соединения.

  • Примечание : Хотя вы не слышите его так громко, гидравлический удар также может быть проблемой для пластиковых водопроводных труб, таких как CPCV и PEX.И потенциальная опасность повреждения труб все еще существует. Если у вас есть открытые участки, на которых видны пластиковые водопроводные трубы, следите за ними на предмет признаков движения и прогиба, когда кто-то резко отключает смесители. Гидравлический удар в пластиковых трубах также требует лечения.

Существует четыре распространенных метода устранения гидроудара.

Крепление незакрепленных труб

Даже небольшая ударная волна может вызвать громкий стук, если водопроводные трубы не закреплены должным образом. Легкий случай гидроудара, как правило, не вызывает повреждения труб, и вы можете предотвратить его, затянув любые ослабленные хомуты подвесов, которые крепят трубы к шпилькам или балкам.Сегменты пенопластовой изоляции, обернутые вокруг труб, также могут служить амортизаторами для предотвращения ударов. Проще всего это сделать на незащищенных незавершенных участках, например в подвальном помещении, где трубы видны и доступны. Если вы видите участки, где трубы стягиваются или болтаются, повторно закрепите их. Добавьте дополнительные хомуты для труб или вешалки там, где трубы пересекают шпильки или балки. Если водопроводные трубы проходят через просверленные отверстия в элементах каркаса, вы можете упаковать трубы изоляцией или трубой или установить трубные муфты для их амортизации.

При очень выраженном гидравлическом ударе этого метода, вероятно, будет недостаточно, чтобы предотвратить возможное повреждение труб.При сильном гидравлическом ударе вам нужно будет попробовать одно из других решений.

  • Примечание : Не смешивайте разнородные металлы при закреплении металлических водопроводных труб металлическими лентами и скобами для труб. Не используйте стальные или оцинкованные стальные ленты на медных трубах, например, потому что химическая реакция, называемая электролиз , может вызвать коррозию металла. Закрепите медную водопроводную трубу медными или пластиковыми хомутами и вешалками.

Установите воздушную камеру

Еще один очень простой метод лечения воздушного удара — установка короткого отрезка вертикальной трубы рядом с клапанами, которые вызывают гидравлический удар.Этот метод, известный как воздушная камера, создает сегмент пустой, заполненной воздухом трубы, которая обеспечивает подушку для воды, в которую она может отскочить, когда она хочет внезапно изменить направление. Воздушная камера часто изготавливается сантехником на месте, когда он или она устанавливает водопроводную систему, используя обычные трубы и фитинги. Или вы можете купить коммерческие воздушные камеры, которые на самом деле представляют собой короткие отрезки трубы, которые уже закрыты. В любом случае воздушная камера состоит из тройника, который соединяется с основной водопроводной трубой, с коротким отрезком горизонтальной трубы, которая затем ведет к секции закрытой вертикальной трубы длиной примерно 6 дюймов.Поскольку эта тупиковая труба расположена вне основного потока воды, она задерживает воздушный карман.

Во время работы, когда кран или другой водяной клапан закрывается быстро, воздух в камере временно сжимается под давлением воды, поглощая удары, которые в противном случае попали бы в трубы и заставили бы их хлопнуть. Во многих домах воздушные камеры расположены рядом с моечной ванной рядом со стиральной машиной, которая является обычным источником гидроудара. Но разумно установить воздушные камеры в критических точках по всему зданию.Местные строительные нормы и правила могут потребовать их в предписанных местах.

Одна из проблем с воздушными камерами заключается в том, что они могут заполниться водой и перестать правильно работать. Исправить это можно, периодически осушая всю систему водоснабжения, что восстановит воздух в камеры. Для перезарядки воздушных камер:

  1. Перекройте главный водяной кран дома.
  2. Откройте самый верхний водопроводный кран в здании.
  3. Слейте всю воду из всех труб, открыв самый нижний водопроводный кран, обычно расположенный во дворе дома или в подвале здания.По мере того, как вода стекает, воздух будет поступать в систему через самый верхний кран, автоматически добавляя воздух обратно в воздушные камеры.
  4. Как только вода перестанет течь из самого нижнего крана, выключите его и откройте главный водяной кран. Держите самый верхний кран открытым, пока вода не поднимется через систему и не выйдет из ее носика. Хотя остальные трубы теперь будут заполнены водой, воздушные камеры останутся наполненными воздухом, восстанавливая их амортизирующую способность.

В очень редких случаях воздушные камеры могут забиваться минералами или другим мусором.Их можно очистить, сняв колпачки и протерев их. Установка воздушных камер большего диаметра, чем основные водопроводные линии, также может помочь предотвратить засорение.

  • Примечание : В некоторых областях строительные нормы и правила могут исключать воздушные камеры в пользу механических гидрозатворов или других методов.

Установка механических гидроударников

Механические амортизаторы гидроудара представляют собой более сложную форму поглощения ударов от гидроудара.Они хорошо работают в ситуациях, когда воздушные камеры нецелесообразны. Гидрозатворы представляют собой герметичные блоки, которые содержат пружину и воздушный пузырь, который поглощает движение воды, чтобы смягчить последствия гидроудара. Они являются предпочтительной альтернативой в коммерческих зданиях и для систем с высоким давлением воды. Механические гидрозатворы не нужно перезаряжать, как воздушные камеры, но их нужно будет заменять в конце их жизненного цикла, когда изнашиваются внутренние пружины и баллоны.

Амортизаторы гидравлического удара могут быть встроены в смесители для раковин или клапаны стиральных машин.Обычно они имеют компрессионные или резьбовые соединения для облегчения установки.

Гасители механических ударов производятся в соответствии с национально признанным стандартом Институтом сантехники и дренажа, известным как PDI-Wh301, который также включает метод определения размеров этих устройств.

Установка регулятора давления воды

Гидравлический удар также может возникнуть, когда общее давление в основной водопроводной трубе, входящей в здание, слишком велико. Нормальное давление воды составляет от 40 до 60 фунтов на квадратный дюйм (фунтов на квадратный дюйм), а выше этого высокое давление может быть источником гидроудара.Очень высокое давление выше 100 фунтов на квадратный дюйм также может повредить приборы.

В этом случае установка регулятора давления воды может решить проблему гидроудара. По возможности, лучше установить регулятор давления воды в месте, где основная вода поступает в дом, а не устанавливать несколько воздушных камер, потому что устройство также защищает посудомоечные машины, туалеты и другие приборы и приспособления от высокого давления воды.

Начните с проверки давления воды, чтобы убедиться, что оно выше нормального.После установки регулятора давления воды на входе в основной водопровод отрегулируйте регулятор на давление ниже 50 фунтов на квадратный дюйм.

сантехника — Как улучшить напор воды в душе?

сантехника — Как улучшить напор воды в душе? — Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 106k раз

Недавно я купил свой первый дом. В нем две ванные комнаты, и напор воды в обеих не идеален. Какие шаги я могу предпринять, чтобы увеличить давление?

Samthebrand

23555 золотых знаков99 серебряных знаков4040 бронзовых знаков

Создан 23 июл.

бренданбрендан

1,985 44 золотых знака1313 серебряных знаков1414 бронзовых знаков

4

Это эффективный трюк, который однажды сказал мне сантехник.

Сходите в местный магазин товаров для дома и купите дешевую насадку для душа (та, что я купил, стоила 1,50 доллара). Если вы посмотрите внутрь насадки для душа, вы увидите шайбу, которая сужает поток воды. Если взять дрель и увеличить отверстие, увеличив тем самым поток, давление воды увеличится. Я не думал, что это сработает, но это сработало !!

Если вы хотите пройти дорогой маршрут, вы можете приобрести насосы, которые прикрепляются к трубопроводу и повышают давление в воде.Я слышал о таком, но никогда не искал.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
