Приточные системы вентиляции для квартиры: Приточная вентиляция в квартире: краткий обзор вариантов и их характеристик

Содержание

Приточная вентиляция в квартире с фильтрацией

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Приточная вентиляция в квартире с фильтрацией — это залог здорового микроклимата. Кроме вытяжки воздуха необходима и его обратная тяга. Система вентиляции в квартире — это правильная циркуляция воздуха.

Приточная вентиляция в квартире с фильтрацией — это система, с помощью которой происходит принудительная вентиляция в квартире, то есть идет поступление свежего воздуха с помощью вентиляционных систем. Воздух не только проходит фильтрацию, а также может зимой подогреваться, а летом охлаждаться.

Залог здорового микроклимата в квартире — грамотное обустройство вентиляционной системы

Как проверить вентиляцию в помещении и определить застой воздуха?

Признаки плохой вентиляции в квартире:

  • тяжелый, душный воздух;
  • ароматы кухни перемещаются по всей квартире;
  • духота и влажность в ванной комнате;
  • в туалете надолго задерживаются неприятные запахи;
  • плесень возле окон.

Жители квартир, помимо душного микроклимата, испытывают кислородное голодание в зимнее время года. В воздухе скапливается пыль, ворс, шерсть домашних животных и другие посторонние частицы, что особенно тяжело переносится людьми с аллергией и маленькими детьми.

Правильная циркуляция холодного и теплого воздуха внутри помещения

Когда необходима приточная вентиляция для квартиры?

Прежде всего, необходима вентиляция в квартире с пластиковыми окнами. Люди отгораживаются от внешнего мира разными способами. Один из них — металлопластиковые конструкции. Герметичность, как главный критерий качества окон, словно консервирует людей в своих жилищах. Нет пыли, шума, выхлопных газов, однако нет и свежего воздуха.

Сделать микроклимат чистым поможет установленная вентиляция в квартире, сделанная своими руками. Она избавит от необходимости проветривания путем открывания форточек, что, в свою очередь, оградит комнаты от сквозняков и звуков шума с улицы. Дома не будет плесени, духоты и запахов жизнедеятельности домашних обитателей. Будет только свежий воздух.

Принцип работы рекуператора с функцией теплообмена

Виды вытяжной вентиляции для жилых помещений

Существует два вида приточных систем вентиляции для квартир:

  • с естественной циркуляцией – одна их самых распространенных систем вентиляции в квартире с фильтрацией. В этом случае воздух насыщенный кислородом дует в квартиру с улицы, а застойный углекислый газ обратной тягой вытягивается вытяжной системой;
  • с принудительной циркуляцией – монтаж такой системы можно сделать с помощью установки вентилятора, который поможет создать необходимое давление. Эта система нужна в частных домах, особенно летом.

Естественная вентиляция квартиры происходит с помощью обычного проветривания при открытых окнах

Полезный совет! Следует отказаться от установки вентиляции в квартире, для которой невозможно купить оригинальную деталь или её аналог.

Принцип работы домашней вентиляции

Вентиляция в квартире происходит по следующей схеме:

  • вентиляционными трубами воздух из комнат вытягивается. Затем по воздуховодам дует в центральный канал, после чего поступает из помещения обратно на улицу;
  • система вентиляции в квартире не работает, если объем оттока воздуха из помещения будет больше обратной тяги притока. Чтобы этого избежать следует наладить систему поступления кислорода извне. При оснащении квартиры пластиковыми окнами, следует установить воздушные клапаны на стенах или открываемых частях окон. Когда дует из открытых окон, клапаны – надежный помощник от сквозняков. Сейчас на рынке пластиковых конструкций есть окна с уже встроенными воздушными клапанами, вследствие чего их цены существенно выше.

Металлопластиковое окно с установленным воздушным клапаном

Плюсы установки вентиляции в квартирах:

  1. Доступная стоимость.
  2. В помещение поступает достаточный объем воздуха.
  3. Компактность.
  4. Индивидуальная разработка для каждой квартиры.
  5. Система с автоматическим контролем.

Схема движения воздушных потоков внутри квартиры в условиях принудительной вентиляции

Из чего состоит приточно-вытяжная вентиляция для квартиры?

В приточные системы вентиляции для квартиры входят следующие детали:

  • воздуховсасывающая решетка — она не допускает попадание мусора;
  • фильтры – сделают втягиваемый воздух в квартиру чистым;
  • воздушные клапаны – следят за тягой и объемом притока;
  • вентилятор – дует воздух по каналам;
  • шумоизоляторы – изолируют или снижают шум;
  • элементы нагрева – калориферы, которые нагревают воздух до нужной температуры;
  • система автоматического контроля – контролирует работу всех составляющих элементов;
  • воздуховоды;
  • вентиляционные моноблоки – соединяют детали системы.

При потолочной вентиляции холодный воздух опускается вниз, прогревается и поднимается обратно

Полезный совет! Самые доступные, низкие по цене, и в тоже время эффективные – это европейские матерчатые фильтры с разной степенью фильтрации. Как правило, замену фильтра делают один раз в год. Если вблизи расположены производственные комбинаты, то фильтры придется менять чаще. Следите за автоматикой контроля приточной вентиляции в квартире с фильтрацией, она даст сигнал о необходимости замены фильтра.

Внутреннее строение рекуператора: 1 — внешний кожух; 2 — вентилятор; 3 — фильтр; 4 — утепленный кожух; 5 — регулируемый корпус; 6 — декоративная панель с выключателем; 7 — керамический элемент

Типы приточных систем вентиляции для квартиры

Можно выделить два типа приточных систем вентиляции:

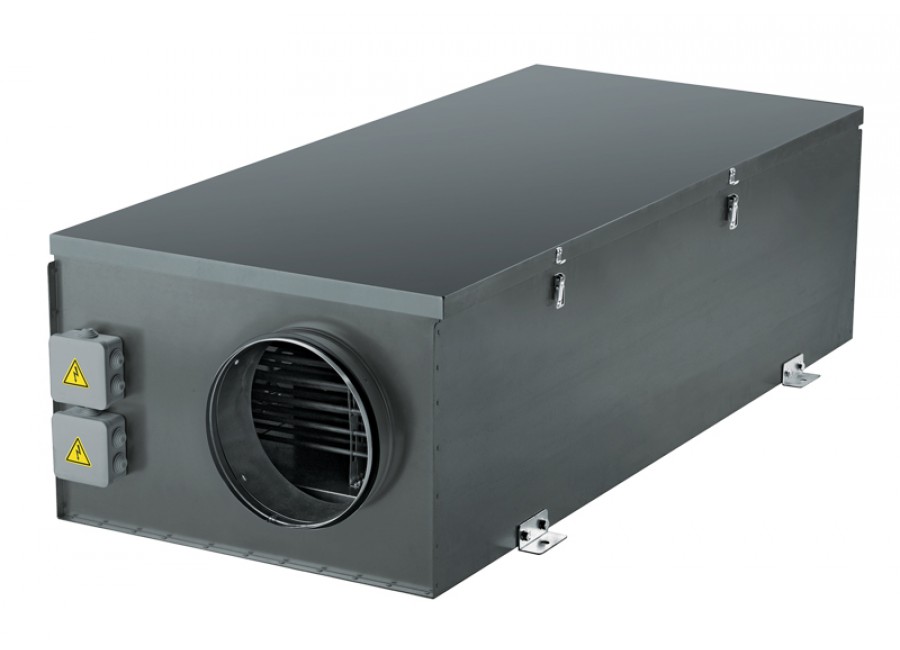

Компактные приточные системы вентиляции для квартиры. Это система, которая работает на приток чистого воздуха. Плюсы — имеет маленький размер, низкую цену, легкость в монтаже. Их можно монтировать внутри помещения, под окном или на балконе. Они имеют низкий порог шума, а также отлично вписываются в любой интерьер. Минусы – это неравномерная циркуляция воздуха и маленький охват площади.

Мощность таких систем может охватить до 45 квадратных метров. Некоторые модели компактных приточных систем вентиляции для квартиры оснащены подогревом воздуха.

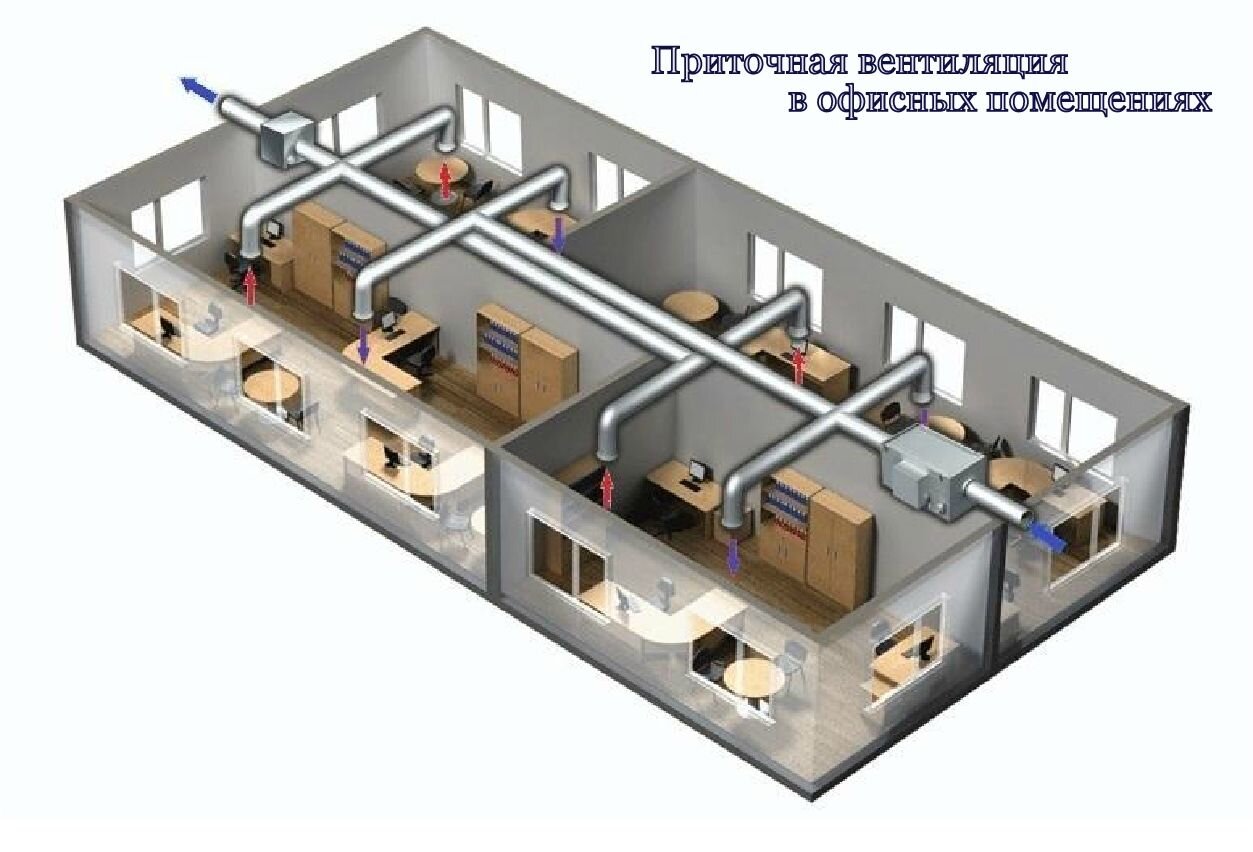

Схема разводки приточно-вытяжных вентиляционных каналов в квартире

Полноценные приточные системы вентиляции для квартиры. Это усовершенствованные устройства, которые имеют большие размеры и дорого стоят. Такая система не подойдет для маленькой квартиры, а вот для установки в помещениях с большой площадью — оптимальный вариант.

Статья по теме:

К плюсам такой системы можно отнести:

  1. Приток и обратная тяга вентиляции в квартире.
  2. Распределение воздуха по всей площади.
  3. Улучшение качества воздуха (фильтрация, увлажнение, подогрев или охлаждение).
  4. Автоматический климат-контроль.

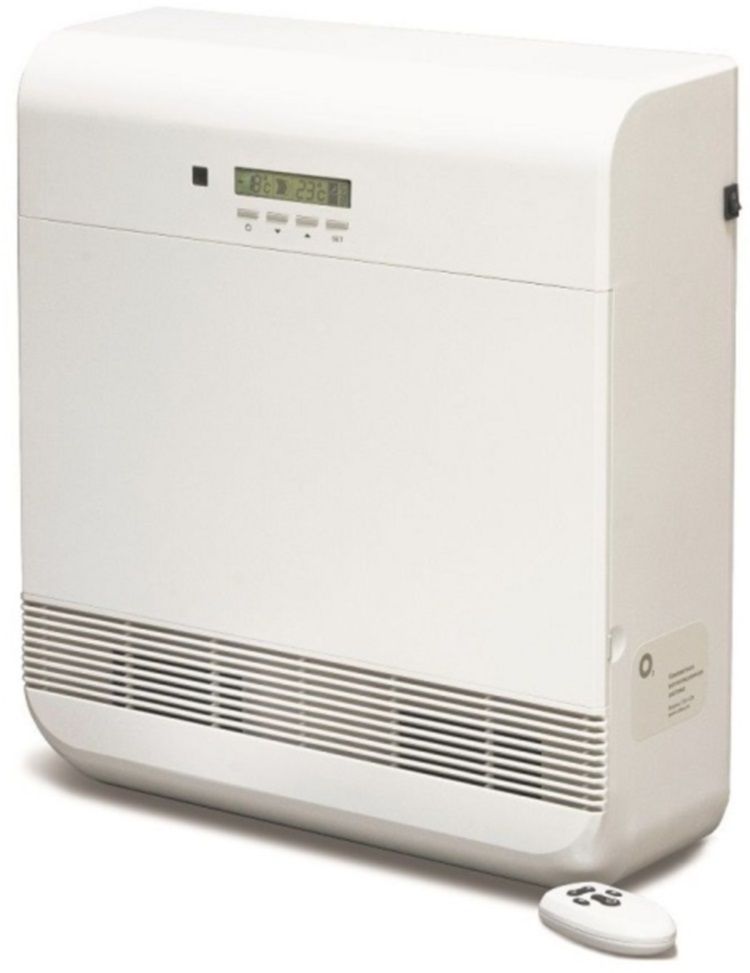

Строение компактной приточной вентиляционной установки на примере бризера фирмы Тион

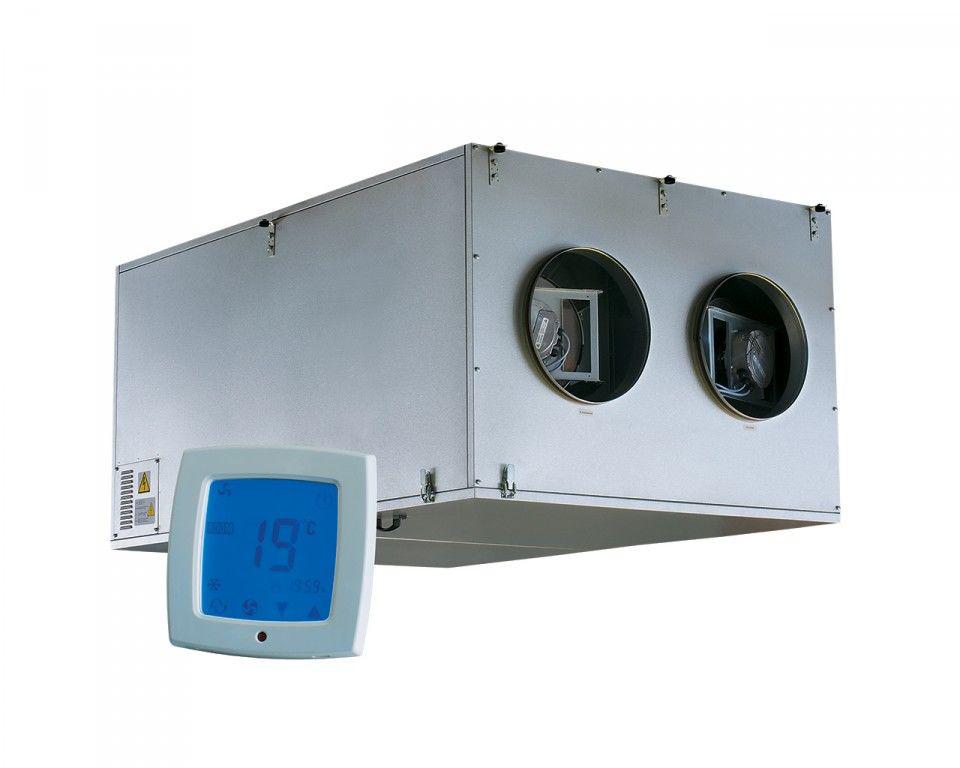

Полноценная приточно-вытяжная вентиляция для квартиры может быть настенной, напольной и навесной (в зависимости от размера системы).

Полезный совет! Диапазон потребления электроэнергии вентиляции в квартире составляет от 1,6 до 5,0 кВт. Чтобы снизить затраты на оплату электроэнергии рекомендуется применять энергосберегающие технологии.

Настенное расположение приточно-вытяжной вентиляции

Кондиционер или приточная вентиляция в квартире с фильтрацией?

Основные отличия приточной системы от кондиционера:

  • почти все кондиционеры работают с тем воздухом, который находится в помещении и не пропускают воздух с улицы. Кондиционер дует только отработанный воздух. Есть современные кондиционеры с системой вентиляции, однако стоят они дорого;
  • кондиционер, очищающий воздух, не может препятствовать попаданию в квартиру пыли и прочих вредных частиц;
  • для установки кондиционера, возможно, будет необходим частичный демонтаж стены. Система приточной вентиляции в квартире может быть смонтирована в любой части жилища;
  • кондиционер нельзя использовать при низкой температуре на улице. Приточная система вентиляции для квартиры оснащена системой климат-контроля.

План вентиляции квартиры и ее установку целесообразно производить до начала ремонтных работ

Вентиляция в жилище своими руками

Простой монтаж вентиляции в квартире занимает до 3-х дней. При сложном монтаже вентиляционной системы для квартиры может понадобится до 15 дней.

Элементы схемы вентиляции в квартире – вентилятор, фильтры, клапан, воздуховоды, нагревательный элемент, датчик для определения давления, температурный регулятор и хомуты. Стальная рама, которая крепится на стену винтами – это главный крепежный элемент. Работа по монтажу приточной вентиляции для квартиры похожа на сбор деталей конструктора.

Пример расположения вентиляционного клапана под подоконником

Полезный совет! Диаметр воздуховодов, которые используются для вентиляции квартиры, колеблется в диапазоне 125-160 мм, поэтому высота потолка будет снижена примерно на 20 см. Это следует учесть при монтаже.

Ранее, до массового использования пластиковых окон, свежий воздух поступал в помещения через щели в окнах, благодаря чему работала естественная и простейшая вентиляционная система. Открытые окна увеличивали циркуляцию воздуха, однако, эта мера была кратковременной. Если дует из вентиляции в квартиру, это не означает, что улучшается микроклимат в квартире. Пыль, грязь, микроэлементы, которые попадают в квартиру с улицы, несут прямую угрозу здоровью человека. Вентиляция в квартире в туалете и на кухне, установленная при сдаче жилого комплекса в эксплуатацию зачастую и вовсе не работает.

Установка принудительной вентиляции в комнате своими руками

Оптимальный выход на сегодня – установка приточной вентиляции в квартире с фильтрацией. Это поможет решить вопрос с наличием чистого воздуха у вас дома раз и навсегда.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

7 советов по организации системы вентиляции в квартире и доме: виды и варианты

Содержание статьи

Стараясь максимально сохранить драгоценное тепло в квартире, мы планомерно избавляемся от всех щелей. Не прошло и десятка лет, как практически все сменили старые деревянные окна на современные герметичные стеклопакеты, поставили двери, плотно прилегающие к коробке, заделали все щели в стенах. К нам пришло долгожданное тепло, но пришло оно не одно, а с непрошеными гостями – духотой, сыростью и плесенью. Виноваты мы сами, ведь до такой степени загерметизировали жилище, что избавили его от притока свежего воздуха. Пытаясь решить проблему, мы открываем форточки и окна, делая еще хуже, чем было раньше, а ведь решить подобную проблему несложно – нужна продуманная система вентиляции в квартире. Разбираемся с основными видами вентиляции и решаем, какой же вариант наиболее применим в каждом конкретном случае.

№1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха. По этому параметру вентиляция может быть:

  • естественная;
  • искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению, как уже понятно, вентиляция бывает:

  • приточная, которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
  • вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

  • местная. Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
  • общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

  • наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
  • моноблочная система, или вентустановка, совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

№2. Сколько свежего воздуха необходимо?

Обустройству вентиляции или модернизации существующей системы предшествует аналитический этап, который заключается в определении норм воздухообмена. Для разных зон в квартире этот параметр отличается. В сети есть масса удобных калькуляторов и программ для максимально точного расчета с учетом всех особенностей, но можно пользоваться усредненными значениями, согласно которым:

  • для жилых зон воздухообмен должен составлять не менее 30 м3/час на каждого человека. Если площадь жилой зоны менее 20 м2 на человека, то необходимо обеспечить воздухообмен на уровне 3 м3 на каждый квадратный метр помещения;
  • для кухни воздухообмен должен составлять 90 м3/час, если используется газовая плита на 4 конфорки, и 60 м3/час при использовании электрической плиты;
  • для ванной комнаты воздухообмен 50 м3/час при совмещенном санузле и по 25 м3/час для ванной и туалета при раздельном.

При наличии в квартире камина или печи нормы воздухообмена возрастают.

№3. Проверка естественной вентиляции в квартире

Что в частных домах, что в многоквартирных естественная вентиляция работает одинаковым образом. Это самый простой вариант, дающий при определенных условиях неплохие результаты. Принцип работы естественной вентиляции был описан выше. При всей надежности такая система не всегда справляется со своей задачей. На вентиляционные каналы приходится около 40% теплопотерь квартиры в зимнее время,  при установке современных окон пропадает источник свежего воздуха, поэтому приходится обустраивать клапаны или прочие системы, превращающие естественную вентиляцию в принудительную. К тому же, естественная система нередко становится причиной сквозняков и попадания шума в квартиру.

Эффективность работы естественной системы вентиляции зависит не только от возможности притока свежего воздуха, но и от вентиляционного канала – он должен быть чистым, чтобы пропускать отработанный воздух.

Проверить работу естественной вентиляции в квартире несложно:

  • необходимо поднести к вентиляционной решетке зажженную спичку или свечку. Пламя должно наклоняться в сторону канала – это признак, что воздух спокойно покидает квартиру. Также используется небольшой кусочек тонкой бумаги, он должен прилипнуть к решетке;
  • если пламя остается неподвижным, то можно попробовать снять решетку и убрать из канала скопившуюся грязь и пыль;
  • после очистки проверка повторяется, и если результаты неутешительны, то придется совершенствовать не только приточную вентиляцию, но и вытяжную. Если же с вентканалом все нормально, а в доме все равно душно и влажно, то модернизации потребует только приточная вентиляция.

Для повышения эффективности естественной циркуляции на кухне рекомендуют устанавливать вытяжку.

№4. Виды систем принудительной вентиляции квартиры

В зависимости от поставленных целей принудительная вентиляция может быть:

  • принудительно приточной с естественной вытяжной;
  • принудительно вытяжной;
  • принудительно приточно-вытяжной с рекуперацией тепла или без нее.

№5. Принудительная приточная вентиляция в квартире

Задача принудительной приточной вентиляции – обеспечить квартиру свежим воздухом, при этом отработанный воздух выходит через существующие вентиляционные каналы, т.е. через отверстия в кухне и ванной. Вариантов приточки масса, а выбор зависит от требований к комфорту и бюджета.

Система приточной вентиляции может быть организована с помощью таких устройств:

  • клапаны, которые устанавливаются в стену или на окно. Это самый простой вариант, который является аналогом тех самых заложенных в проект щелей, только клапаны – это уже более симпатичный и немного более функциональный способ вентиляции. Поток воздуха через клапан регулируется вручную, фильтрация либо не предусмотрена, либо минимальна и позволяет отсеивать насекомых и крупный мусор. Как правило, подогрев воздуха в подобных системах не предусмотрен (поэтому располагать их лучше в районе радиатора отопления, чтобы воздух зимой хоть чуть-чуть нагревался), а от шума в оконных клапанах спасает звукоотражающий козырек. Такие клапаны лучше всего работают в зимний период. Для обустройства стенового клапана придется делать сквозное отверстие в стене;
  • механические проветриватели – это уже более современные устройства, они могут обладать разной мощностью и функциональностью, а процесс подачи свежего воздуха становится управляемым. Даже если условия неблагоприятны для естественного поступления воздуха с улицы, его можно нагнать принудительно. Фильтрация представлена фильтром крупной пыли или угольным фильтром, что уже неплохо. В самых продвинутых устройствах присутствует даже подогрев воздуха. Как правило, подобные проветриватели оснащаются панелью управления или пультом. При всех преимуществах таких систем не забывайте, что на их установку уйдет больше времени, а функционирование потребует использования электричества;
  • бризер – еще более совершенная установка, позволяющая не только снабжать помещение свежим воздухом, но и очищать этот самый воздух с помощью HEPA-фильтров, типа тех, что используются в современных пылесосах. Такие фильтры задерживают не только частицы пыли, но и аллергены, микробы, пыльцу, споры плесени, поэтому бризеры идеальны для квартир, где живут дети, астматики или аллергики. Система фильтрации включает и другие типы фильтров. Устройство может подогревать воздух, а вентилятор, как правило, работает в нескольких режимах, позволяя обеспечить необходимое количество воздуха. Бризеры снабжаются дисплеем и пультом управления, блок занимает места чуть больше, чем внутренний блок кондиционера. Единственный минус таких устройств – цена;
  • приточная система с механическим побуждением наиболее сложная и дорогая. Она состоит из системы воздуховодов, которые прячутся за подвесными потолками, и массивного вентиляционного оборудования, которое ставят на балконе. Оно состоит из вентиляторов, фильтров, увлажнителей, нагревателей, охладителей и даже ароматизаторов. Воздух проникает в комнаты по воздуховодам с диффузорами. Система имеет свои плюсы, но уж слишком дорога и сложна в установке.

№6. Принудительная вытяжная вентиляция в квартире

В каждой квартире вытяжные отверстия находятся в ванной и кухне – помещениях, где повышена концентрация влажности и запахов. Если естественная вытяжная вентиляция работает недостаточно хорошо (по результатам проведенного эксперимента, описанного выше), то необходимо ее усовершенствовать, для чего используют:

  • настенные вентиляторы, которые монтируются вместо обычной вентиляционной решетки;
  • кухонные втяжки.

Установить вентилятор несложно, а эффект от него должен быть очень неплохим – устройство будет проталкивать отработанный воздух по вентиляционному каналу. При выборе обращайте внимание на такие факторы:

  • производительность вентилятора, которая должна соответствовать выдвигаемым к помещению требованиям;
  • наличие влагозащиты обязательно;
  • распространенная система – вентиляция включается одновременно с включением света в ванной. Подобное решение не особо эффективно, поэтому лучше чуть переплатить и выбрать вентилятор с таймером;
  • обратный клапан на вентиляторе в некоторых случаях будет незаменим. Пригодится он, если ваш сосед уже успел поставить вентилятор на вентиляционное отверстие, и он более мощный, чем у вас. В противном случае соседский и ваш собственный отработанный воздух могут возвращаться обратно в квартиру.

Вентилятором, как правило, оборудуют санузел. Его можно установить и на кухне, но в этом помещении более эффективно работает вытяжка, которая отводит все запахи и влагу непосредственно от очага их образования.

№7.

Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция – это способ взять все движения воздуха в квартире под контроль. Такая система незаменима для квартир и домов, где естественная вытяжка не справляется со своими задачами, а вентилятор не сильно эффективен.

Приточно-вытяжная система вентиляции – это сложная система, состоящая из блока и вохдуховодов. В блоке расположены вентиляторы, фильтры, приточные и втяжные каналы с системой рекуперации. Так как последние располагаются рядом, появляется возможность отнимать тепло от выходящего воздуха и с его помощью нагревать воздух, поступающий внутрь квартиры. Экономия на подогрев воздуха при этом значительная. Есть возможность дополнительного нагрева или охлаждения воздуха. Воздуховоды прокладываются за подвесными потолками. Подобные системы могут тонко настраиваться, и с их помощью можно точно регулировать все параметры воздуха в помещении. Подобную систему можно дополнить датчиками по квартире, таймерами и прочими элементами для максимально экономной эксплуатации. Минус системы – стоимость и необходимость прокладки воздуховодов.

Чтобы воздух лучше циркулировал по квартире, рекомендуют оставлять небольшой зазор между полом и межкомнатными дверьми. Кроме того, сплит-системы с подачей свежего воздуха и обычное проветривание также вносят свой вклад в поддержание оптимального микроклимата в помещении.

Статья написана для сайта remstroiblog.ru.

цена, советы и стоимость установки вентиляции квартиры

Компания «Нева Климат» более десяти лет профессионально занимается монтажом приточно-вытяжной вентиляции в квартирах Санкт-Петербурга (СПб) и области.

Окна в современных домах оснащены стеклопакетами, препятствующими проникновению свежего воздуха в помещения квартиры. Оконные блоки монтируются таким образом, что щелей для вентиляции квартиры не остается. Это создает проблемы для естественной вентиляции в квартире.

Вентиляция в квартире — различные способы установки

Приточная вентиляция в квартире – самый простой и малозатратный способ создания здорового микроклимата в жилом помещении за счет проведения в квартире системы вентиляции.

Принцип работы приточных вентиляционных систем основан на удалении загрязненного воздуха естественным или механическим способом.

В каждом многоквартирном доме в обязательном порядке предусмотрена естественная вентиляция.

Самый известный вариант проветривания комнат и помещений в домах – через двери, окна, форточки, балконы. Свежий воздух поступает в квартиры из указанных мест, а его отток происходит через специальные отверстия, сделанные в стенах жилища.
В высотках обычно монтируется единый для всех квартир ствол – вентканал, окончание которого находится на крыше здания. К такому общему каналу подходят вентиляционные выходы от отдельных жилищ. Их, как правило, располагают в санузлах, на кухнях и помещениях для принятия водных процедур. На крыше многоэтажки ставятся специальные короба. Через них по вертикальному стволу и происходит вытяжка воздуха из квартир.

Но обеспечить приток чистого воздуха в нужном количестве в квартире таким путем практически невозможно. Поэтому необходимо позаботиться об установке механической вентиляции для квартиры.

Компактные вентиляционные установки состоят из: вентилятора, глушителя шума, наружной решетки и воздушного клапана.

Чтобы вытяжная вентиляция в квартире в полной мере справлялась с поставленной задачей, важно правильно ее спроектировать. Согласно СНиП норма воздухообмена жилого помещения составляет 3м3.

Наиболее значимыми помещениями, с точки зрения системы квартирной вентиляции, являются кухня, ванная, туалет. Здесь необходимо установить отдельные вытяжки, их производительность должна составлять 100, 25 и 50 м3/ч соответственно.

Установка канальных, бесканальных и общеобменных вытяжных систем в городской квартире нецелесообразна и экономически не оправдана.

Приточная система вентиляции в квартире без механического побуждения.

Самый экономичный способ вентиляции квартиры – приточные клапаны, для которых в наружной стене бурится отверстие, закрываемое затем клапан. Плюсами вентиляции без механического побуждения являются снижение уровня шума, экономичность, и простота монтажа приточной системы для квартиры.

Приточная вентиляция квартиры с механическим побуждением.

Такой тип вентиляции устанавливается под потолком или на балконах. Воздух обогревается (или охлаждается) и увлажняется, проходя через систему фильтрации, и подается в квартиру через диффузоры. Плюсы приточной системы вентиляции с побуждением очевидны –  квартиру наполняет очищенный свежий воздух, существует возможность управления температурой и скоростью подачи воздуха. Приточная вентсистема с механическим побуждением имеет и минусы: ее сложно монтировать, стоимость монтажа вентиляции будет выше, а стоимость эксплуатации и работ, связанных с ней, повышается.

Вытяжная система в квартире.

Загрязненный воздух с помощью вытяжных вентиляторов выводится из помещения через диффузоры в шахту канала вентсистемы. Вытяжную вентиляцию отличает низкая стоимость монтажных работ и эксплуатации. Главный минус вытяжной вентиляционной системы для квартиры – отсутствие организованного притока свежего воздуха.

Стоимость такой системы вентиляции определяется в зависимости от выбора вытяжного вентилятора для квартиры.

Приточно-вытяжная система для квартиры

Приточная вентиляция квартиры, совмещенная с вытяжной системой имеет несколько плюсов – обеспечивает достаточное количество свежего воздуха и возможность регулировки влажности и температуры – а также один недостаток: сложность монтажа, и, соответственно высокая конечная стоимость выполненных работ.

Если вы увидели, что на стенах вашего жилища стал появляться грибок, в углах помещений образовываются темные пятна, а воздух нередко отдает неприятным (застойным) запахом, необходимо сразу же проверить качество работы естественной вентиляции. Такую проверку Вам лучше доверить профессионалам, а не пытаться провести своими руками.

Вы можете оставить телефон в нижеуказанной форме и специалист нашей компании свяжется с Вами.

Независимо от выбранного типа вентиляционной системы, любая установка нуждается в своевременном техническом обслуживании.

Стоимость приточно вытяжной вентиляции в квартире, системы вентиляции на кухне

В ЭТОЙ СТАТЬЕ:


Если Вы проживаете в типовом жилье еще советской постройки, то скорее всего у Вас в квартире естественная вентиляция. Свежий воздух в Вашу квартиру попадает через открытые форточки, окна, двери или через их неплотности. А удаление воздуха происходит, как правило, через вентиляционные шахты, расположенные в ванных комнатах, сан. узлах и на кухне. Работа такой вентиляции на кухне или в любом другом помещении зависит от множества факторов: атмосферного давления, скорости и направления ветра, температуры воздуха и т.д.

А при установленных стеклопакетах на окнах, работа такой вентиляции становится невозможной. Отсюда появляется некомфортные ощущения духоты, влажности и т.п. Решить эту проблему можно разными способами.

Далее мы рассмотрим для Вас несколько вариантов решения проблемы домашней вентиляции от самого бюджетного до класса люкс.

Решения для 1 комнаты квартиры с готовым ремонтом

Приточный клапан KIV + канальный вытяжной вентилятор

Преимущества:

1) Цена,

2) Минимум строительных работ (можно монтировать в комнату с готовым ремонтом),

3) Простота обслуживания (фильтр можно мыть и заменять самостоятельно),

4) Малые габариты устройства,

5) Очищает от крупных частиц пыли, препятствует проникновению насекомых,

6) Минимальные затраты на электроэнергию

Фактически вы получаете приток свежего воздуха с улицы, который проходит через фильтр грубой очистки (очистка от пыли) с возможностью регулировки количества подаваемого воздуха (вручную). Приточный клапан устанавливается в наружной стене комнаты (необходимо бурение). Для более комфортной работы системы, рекомендуем устанавливать принудительную вытяжку в виде канального вытяжного вентилятора в сан. узле.


Подаем воздух: через приточный клапан.

Удаляем воздух: через вытяжной вентилятор установленный в сан.узле квартиры

Подробнеe >>

Настенная компактная установка + естественная вытяжка

Преимущества:

1) Цена

2) Минимум строительных работ (можно монтировать в комнату с готовым ремонтом)

3) Простота обслуживания (фильтр можно заменять самостоятельно)

4) Не большие габариты устройства

5) Фильтр тонкой очистки, ионизатор

6) Высокая и регулярная производительность приточного воздуха

7) Подогрев приточного воздуха

8) Пульт Ду и несколько режимов работы

Под настенной компактной установкой мы понимаем агрегат типа «Бризер». Это устройство напоминает мобильный кондиционер, но имеет совершенно другие функции. Для организации работы такой установки в наружной стене комнаты пробивается отверстие, сама установка располагается внутри квартиры (на стене). При этом вы получаете приток свежего воздуха, проходящий через фильтр грубой очистки, дополнительную фильтрация воздуха от примесей и аллергенов,подогрев воздуха (не путать с отоплением), управление функциями установки с помощью пульта дистанционного управления. Цена вентиляции комнаты при этом зависит от комплектации оборудования.

Подаем воздух: через компактную установку

Удаляем воздух: через вентиляционные решетки общедомовой вентиляции (только при её исправности).

Подробнеe >>

Настенная компактная установка + принудительная вытяжка

Преимущества:

1) Цена

2) Минимум строительных работ (можно монтировать в комнату с готовым ремонтом)

3) Простота обслуживания (фильтр можно заменять самостоятельно)

4) Не большие габариты устройства

5) Фильтр тонкой очистки, ионизатор

6) Высокая и регулярная производительность приточного воздуха

7) Подогрев приточного воздуха

8) Настенный пульт и несколько режимов работы

9) Равномерное удаление (вытяжка) приточного воздуха (контроль объема удаляемого воздуха)

Организация притока воздуха с помощью приточной установки конструкции «Бризер» напоминает работу мобильного кондиционера, но оборудование выполняет совершенно другие функции. Для монтажа такой установки в наружной стене квартиры проделывается отверстие для того, чтобы установка забирала с улицы свежий приточный воздух, сама установка располагается на стене внутри квартиры. Воздух попадающий в комнату уже: прошёл через фильтр грубой очистки, очищен от примесей аллергенов, нагрет (не путать с отоплением) до приятной температуры. Режимами установки можно управлять пультом. Для комфортной работы системы вентиляции рекомендуем установить канальный вытяжной вентилятор в сан.узле квартиры это позволит контролировать удаление отработанного воздуха. Цена готового решения зависит от комплектации оборудования.

Подаем воздух: через компактную установку, смонтированную в стене.

Удаляем воздух: через вытяжной вентилятор, установленный в сан.узле квартиры.

Подробнее >>

Решения для 2 комнат квартиры с готовым ремонтом


Настенная компактная установка снаружи + естественная вытяжка

Преимущества:

1) Минимум строительных работ (можно монтировать в квартиру с готовым ремонтом)

2) Простота обслуживания (фильтр можно заменять самостоятельно)

3) Не большие габариты устройства

4) Фильтры (угольный и фотокаталитический)

5) Высокая и регулярная производительность приточного воздуха

6) Подогрев приточного воздуха

7) Настенный пульт, пульт ДУ, подключение к системе умный дом, несколько режимов работы

8) Вписывается в дизайн (оборудование располагается со стороны улицы)

9) Отсутствие шума в комнате при работе установки на максимальной мощности

Наружная приточная установка — это идеальное решение для комнат, дизайн которых может испортить внутренний блок похожий на бризер или кондиционер. Расположенная на наружной стене (или на балконе) установка из комнаты выглядит как аккуратные решетки (могу быть покрашены в цвет стен). Из решеток в комнату подаётся приточный воздух, пропущенный через фильтр грубой очистки, а также очищенный от аллергенов и примесейнагретый (не путать с отоплением) до комфортной температуры. Управлять режимами установки легко с помощью пульта. Цена вентиляции комнат при этом зависит от комплектации оборудования. Обслуживание установки, при её монтаже на фасаде, производится только специалистами т.к могут потребоваться услуги промышленного альпиниста.

Подаем воздух: через решетки компактной установки, которая смонтирована снаружи квартиры

Удаляем воздух: через общедомовую вентиляцию (только при её исправности).

Подробнее >>

Настенная компактная установка снаружи + принудительная вытяжка

Преимущества:

1) Минимум строительных работ (можно монтировать в квартиру с готовым ремонтом)

2) Простота обслуживания (фильтр можно заменять самостоятельно)

3) Не большие габариты устройства

4) Фильтры (угольный и фотокаталитический)

5) Высокая и регулярная производительность приточного воздуха

6) Подогрев приточного воздуха

7) Настенный пульт, пульт ДУ, подключение к системе умный дом, несколько режимов работы

8) Вписывается в дизайн (оборудование располагается со стороны улицы)

9) Отсутствие шума в комнате при работе установки на максимальной мощности

10) Равномерное удаление (вытяжка) приточного воздуха (контроль объема удаляемого воздуха)

Компактная установка находится снаружи квартиры (возможно расположение на балконе). Пропущенный через фильтр грубой очистки, очищенный от аллергенов и примесейнагретый (не путать с отоплением) до комфортной температуры приточный воздух, подаётся в обе комнаты квартиры через отверстия в стене. Со стороны комнат это выглядит как две аккуратные решетки (могут быть покрашены в цвет стен). Управление режимами установки происходит с помощью пульта. В сан.узел устанавливаем вытяжной канальный вытяжной вентилятор для комфортной работы системы вентиляции. Стоимость Т.к блок располагается на улице, установка обслуживается только специалистами (могут потребоваться услуги промышленного альпиниста). Цена готового решения зависит от комплектации оборудования.

Подаём воздух: через решетки приточной установки, расположенной снаружи квартиры

Удаляем воздух: через вытяжной вентилятор, который устанавливается в сан.узле.

Решения для 3 и более комнат квартиры на этапе черновой отделки (70-100 м2)

На этапе ремонта, для квартиры можно придумать массу вариантов вентиляции на любой вкус. В этом разделе рассмотрим полноценные системы приточно-вытяжной вентиляции для квартиры, оптимальные по цене и функциональности, проверенные на практике специалистами компании Поколение.

Модульная система приточно-вытяжной вентиляции

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (все элементы системы можно спрятать за навесным потолком и/или в подсобных помещениях)

5) Возможность управления объемом подаваемого и удаляемого воздуха (приток и вытяжка)

6) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

Система полноценной приточно-вытяжной вентиляции собирается из разных модулей индивидуально под каждого клиента. Может комплектоваться модулями контроля влажности воздуха, нагревателями (не путать с отоплением), фильтрами различной степени очистки и т. д. Система хорошо выглядит в уже смонтированном виде т.к элементы можно легко спрятать за навесными потолками, в кладовках, гардеробных, сан.узлах. Модули системы коммутируются через щит автоматики и могут быть выведены на один пульт управления (в зависимости от бренда оборудования). Цена такой системы вентиляции зависит от количества секций-модулей (которые выполняют каждая свою функцию) и размера воздуховодов по которым будет распределяться воздух.

Подаём воздух: через приточный воздуховод, проходит через все необходимые секции и отфильтрованный, и нагретый подаётся во все комнаты квартиры.

Удаляем воздух: через системы вытяжных воздуховодов, отработанный воздух может уходить как в общедомовую систему вентиляции, так и на улицу.

Подробнее >>

Приточная и вытяжная моноблочные вентиляционные установки

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (оборудование можно спрятать за навесным потолком в подсобных помещениях)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 8 индивидуально настраеваемых недельных сценариев с возможностью настройки темпиратуры и объема воздуха

7) Настенный пульт, подключение к системе умный дом, управление с Windows, iOS, Android

Система вентиляции в квартире представлена в виде двух моноблочных (собранных в одну коробку) вентиляционных установок. Одна установка подаёт свежий приточный воздух, пропускает его через систему фильтрации и нагрева (не путать с отоплением) и подаёт его во все комнаты с комфортным уровнем влажности. Другая установка равномерно удаляет отработанный воздух (эфективно работает с кухонной вытяжкой). Обе установки легко работают от одного пульта, управление режимами возможно со смартфона через мобильное приложение. В отличии от наборной системы монтаж предполагает меньший опуск потолков т.к в жилых помещениях квартиры располагаются только воздуховоды и решетки. Расположить сами установки можно в кладовке и/или сан.узле. Цена системы вентиляции зависит от размера воздуховодов по которым будет распределяться воздух, а также от выбранной комплектации установок (в зависимости от объема помещения и возложенных на систему функций).

Подаём воздух: с улицы, проходя через систему приточной вентиляции воздух будет отфильтрован и нагрет до нужной температуры.

Удаляем воздух: через системы вытяжных воздуховодов, отработанный воздух может уходить как в общедомовую систему вентиляции, так и на улицу

Подробнее >>>

Решение для 3 и более комнат квартиры на этапе черновой отделки (от 70 м2)

Приточно-вытяжная вентиляционная установка с рекуператором воздуха

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (оборудование можно спрятать за навесным потолком в подсобных помещениях)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 8 режимов предварительно запрограммированы для любых ситуаций

7) Настенный пульт, подключение к системе «Умный дом», управление с Windows, iOS, Android

8) Экономия электроэнергии при эксплуотации (за счёт роторного теплообменника)

Рекуперация тепла — это уникальная функция, позволяющая экономить до 80% электроэнергии. Теплообменник (рекуператор) расположенный в вентиляционной установке нагревает холодный приточный воздух за счёт тёплого удаляемого воздуха (не перемешивая потоки). Моноблочная (собранная в одну коробку) система приточно-вытяжной вентиляции для квартиры, ассортимент этих установок довольно широк и комплектоваться они могут совершенно разными функциями от стандартной очистки воздуха до поддержания оптимального баланса влажности воздуха. Такие установки отличаются разнообразием режимов работы и комфортным управлением (возможно подключение управления со смартфона). Оборудование этой комплектации может применяться и для кухонной вытяжки. Цена системы вентиляции зависит от размера воздуховодов по которым будет распределяться воздух, а также от выбранной комплектации установок (в зависимости от объема помещения и возложенных на систему функций).

Подаём воздух: приток в систему вентиляции организовывается через приточный воздуховод. Свежий воздух забирается с улицы, попадает в вентиляционную установку и после обработки подаётся в комнаты квартиры.

Удаляем воздух: вытяжка воздуха осуществляется так же через систему воздуховодов. Отработанный воздух проходит через вентиляционную установку и может удаляться как на улицу, так и в канал общедомовой вентиляции.

Подробнее >>>

Решение для 3 и более комнат квартиры на этапе черновой отделки с функцией кондиционирования воздуха

Приточно-вытяжная вентиляционная установка без рекуператора с функцией кондиционирования


Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (оборудование можно спрятать за навесным потолком в подсобных помещениях)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 5 индивидуально настраиваемых пользователем режимов

7) Настенный пульт, подключение к системе «Умный дом», управление с Windows, iOS, Android

8) Кондиционирование помещений

Эта моноблочная приточно-вытяжная система вентиляции может не только подавать нагретый отфильтрованный воздух, но и выполнять функцию кондиционера. При этом отпадает необходимость устанавливать наружный блок кондиционера на фасад, а также согласовывать место установки внутреннего блока кондиционера (который не всегда вписывается в дизайн комнаты). Естественно нет необходимости приобретать кондиционер отдельно и отдельно монтировать коммуникации для него.

Подаем воздух: приток в систему вентиляции организовывается через приточный воздуховод. Свежий воздух забирается с улицы, попадает в вентиляционную установку и после обработки подаётся в комнаты квартиры

Удаляем воздух: вытяжка воздуха осуществляется так же через систему воздуховодов. Отработанный воздух проходит через вентиляционную установку и может удаляться как на улицу, так и в канал общедомовой вентиляции

Подробнее >>>

Приточно-вытяжная вентиляция с рекуперацией и функцией кондиционирования

Плюсы:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Экономия электроэнергии при эксплуотации (за счёт роторного теплообменника)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 5 индивидуально настраиваемых пользователем режимов

7) Настенный пульт, подключение к системе «Умный дом», управление с Windows, iOS, Android

8) Кондиционирование помещений

Моноблочная приточно вытяжная установка обладает низким энергопотребление за счёт нагрева воздуха с помощью теплообменника (рекуператора). Кроме того, система может заменить домашний кондиционер, т.е снимает необходимость дополнительно подбирать и монтировать кондиционер (в том числе и на фасаде здания).

Подаем воздух: приток в систему вентиляции организовывается через приточный воздуховод. Свежий воздух забирается с улицы, попадает в вентиляционную установку и после обработки подаётся в комнаты квартиры

Удаляем воздух: вытяжка воздуха осуществляется так же через систему воздуховодов. Отработанный воздух проходит через вентиляционную установку и может удаляться как на улицу, так и в канал общедомовой вентиляции

Подробнее >>>

Внимание!

  • Стоимость решений для приточно-вытяжной вентиляции указана с учётом минимального размера воздуховодов и для вентиляционных установок в стандартной комплектации (без доп.функций).
  • Срок исполнения — это только срок монтажа, он не учитывает срок поставки оборудования

Остались вопросы?

Ждём вашего звонка по телефону +7(812)777-47-47, письмо на почту 777-47-47@mail. ru

Или закажите БЕСПЛАТНЫЙ выезд специалиста для получения точного коммерческого предложения по вентиляции Вашей квартиры




Сравнительная таблица решений для вентиляции в квартире

Установка вентиляции бассейна с применением систем приточно-вытяжной вентиляции

Современные системы вентиляции создают оптимальный климат в квартире и гарантируют вам и вашей семье комфортное проживание.

Польза вентиляции

Правильно подобранная система вентиляции решает все эти проблемы:

  Очистит воздух
  Регулирует температуру поступающего воздуха
  Избавить от уличного шума

Раньше вентиляция квартиры обеспечивалась естественным путем через вытяжные каналы, проложенные в вентиляционных шахтах. Вытяжная вентиляция была организована из помещений кухни и санузла. Приток воздуха достигался за счет неплотностей в окнах и дверных проемах. Однако, деревянные окна стали заменяться пластиковыми, межкомнатные и входные двери стали комплектоваться уплотнителями. Если же вентиляционная шахта в доме не обслуживается должным образом, а свежий воздух не пропускают окна и двери, то это может привести к полную застою воздуха.

В таких ситуациях системы вентиляции квартир приобретают все большую актуальность. Казалось бы, зачем нужна вентиляция в квартире, если можно открыть окно и проветрить? Но у этого способа есть большие недостатки, связанные с большим уровнем уличного шума и изменением температурного режима в комнате: зимой температура падает, а летом повышается. Да и всегда ли воздух, поступающий с улицы, будет чистым?



Кроме того, вентиляционные системы, спроектированные при постройке дома, тоже могут являться источником загрязнения возудха. Как правило, эти шахты очень редко чистятся. А между тем, воздух, проходящий по этим каналам, выносит в помещения накопленную там пыль и грязь. Если постоянно дышать таким воздухом, то вам гарантированы снижение работоспособности и иммунитета, ухудшение сна и головные боли.

Видео проектирования и монтажа системы вентиляции на одном из объектов

Системы вентиляции для квартиры

1. Канальные или накладные вентиляторы

Для реализации этого способа сначала необходимо прочистить вентиляционные каналы, обратившись за помощью к местной управляющей компании. Приток воздуха будет достигаться за счет проветривания помещений через открытие окон. Можно рассмотреть возможность установки так называемого «проветривателя», но полноценный приток воздуха он не обеспечит.

Плюсы: простота установки и эксплуатации, небольшие габаритные размеры.

Минусы: нарушение температурного режима в помещении, высокий уровень шума.

2. Уличные приточные установки

Более эффективным решением станет использование небольшой приточной установки уличного типа. Она представляет собой устройство, монтируемое с внешней стороны дома в теплоизолированном и влагозащищенном корпусе. Подобные установки имеют в составе: фильтр, вентилятор, нагреватель и отсек для приборов автоматики.

Плюсы: простота установки, низкий уровень шума, полноценный воздухообмен.

Минусы: .

3. Приточно-вытяжные установки

Качественно гораздо более высокий уровень вентиляции в квартире достигается за счет использования приточно-вытяжной установки, которая устанавливается внутри помещения. Принцип ее работы заключается в следующем: происходит забор воздуха с улицы, его очистка, нагрев и последующая подача о всей квартире по воздуховодам. Подогрев воздуха выполняют электрические (ТЭН) или водяные нагреватели. Встроенная автоматика определяет необходимую температуру нагрева. Для экономии потребляемого электричества, такие системы часто комплектуются рекуператорами тепла, что позволяет снизить затраты по электричеству до 40%.

При реализации подобного решения требуется комплексный подход. То есть, приточно-вытяжная установка должна работать совместно с канальными кондиционерами и увлажнителями для создания максимально комфортного пребывания в квартире. В период жаркого времени года, воздух будет дополнительно охлаждаться, а в зимний период — увлажняться. Перед монтажем этих систем необходим предварительный расчет воздухообмена в помещении, оптимальный подбор мощности всех устройств, определние нужного сечения воздуховодов. Все это учитывается в проекте, согласно которому, выпускается спецификация и точная схема расположения воздуховодов и оборудования.

Плюсы: .

Минусы: данное решение невозможно реализовать в помещениях, высота которых не позволит выделить от 20 до 40 см под потолком для монтажа воздуховодов и оборудования.

4. Кондиционеры канального типа

Еще одним способом организации вентиляции в квартире является использование кондиционеров канального типа. Это оборудование может работать, и как система приточно-вытяжной вентиляции, и как система охлаждения. Кондиционеры могут использовать приточный воздух с улицы, но в небольших количествах, так как это ограничено мощностью компрессора и системой их фильтров, которые в этом случае быстро загрязняются. Однако, этот способ имеет частое применение, так как не требует сложного монтажа и дополнительной приточно-вытяжной установки.

Если задача не касается всей квартиры в целом, а только вентиляции, кондиционированиии и увлажнении в отдельно взятой комнате, то оптимальным решением для всех этих задач будет установка настенной сплит-системы с подмесом свежего воздуха.

У этой системы есть ряд неоспоримых преимуществ. Она обеспечивает поток свежего воздуха с предварительной очисткой до 36 м3/ч, увлажняет и кондиционирует его.

По сути, вы получаете полноценный климатический комплекс в виде внутреннего блока настенной сплит-системы.

Минусы: увлажнение работает до уровня температуры не ниже -20оС, ограниченный объем подачи свежего воздуха, высокая стоимость системы.

Вентиляция в квартире — вытяжная, приточная и приточно-вытяжная. Виды систем вентиляции, их реализация и видеообзоры


Содержание:

  1. Принудительный способ воздухообмена квартиры. Виды принудительных систем.
  2. Принудительная приточно-вытяжная вентиляция квартиры
  3. Принудительная вытяжная вентиляция
  4. Принудительная приточная и естественная вытяжная вентиляция
  5. Вытяжка на кухне
  6. Вытяжка воздуха с ванных комнат и санузлов
  7. Естественная вентиляция в квартире
  8. Видеоматериалы
  9. Итоги
  10. ОСТАВЛЯЙТЕ ЗАЯВКУ НА ПРОЕКТИРОВАНИЕ ВЕНТИЛЯЦИИ


Для создания комфортных условий проживания в городской квартире необходимо позаботиться не только о хорошем ремонте, но и об инженерных коммуникациях, таких как водо- и электроснабжение, отопление, кондиционирование и вентиляция.

Учитывая современные тенденции в строительстве (теплоизоляция, увеличение герметичности оконных и дверных проемов), система воздухообмена в квартире становится жизненно необходимой.

Данная статья ответит на все вопросы о системе вентиляции в квартире (приточной, вытяжной и приточно-вытяжной), подробно опишет естественный и принудительный способы, подскажет, как сделать вентиляцию в квартире и подбрать оптимальное оборудование для инженерной системы в квартире.

ХОТИТЕ ПОСМОТРЕТЬ, КАК ВЫГЛЯДИТ РЕАЛИЗОВАННАЯ СИСТЕМА ВЕНТИЛЯЦИИ?
ПРИГЛАШАЕМ НА БЕСПЛАТНУЮ ДЕМОНСТРАЦИЮ В ОФИС!

Принудительная вентиляция квартиры

Если воздухообмен в помещении является неэффективным, то его нужно «принудить» к тому, чтобы он обеспечивал комфорт людям, которые в этом помещении находятся. Следовательно, принудительной систему называют потому, что для перемещения воздуха используються специальные устройства – вентиляторы, вентиляционные установки и клапаны.


Виды принудительных систем вентиляции:
  • Принудительная вытяжная;
  • Принудительная приточная и естественная вытяжная;
  • Принудительная приточно-вытяжная с рекуперацией тепла.

Принудительная приточно-вытяжная вентиляция квартиры с рекуперацией тепла

Начать стоит с самого эффективного варианта системы вентиляции для квартиры — приточно-вытяжной вентиляции с рекуперацией тепла.
Приточно-вытяжная вентиляция призвана сбалансировать воздушные потоки, которые циркулируют между помещением и внешней средой.

  • С одной стороны, требуется постоянная подача свежего чистого воздуха в комнату для обеспечения максимального комфорта жильцов.
  • С другой – загрязненный и запыленный воздух должен быть удален наружу

Именно с этими двумя задачами и справляются приточно-вытяжные установки. Но это далеко не все преимущества данного оборудования. Кроме всего прочего, приточно-вытяжные установки:

  • используют энергию подаваемого воздуха, преобразуя его в тепло
  • производят глубокую очистку воздуха, который будет полностью отфильтрован от пыли, микроорганизмов, бактерий и пр.

Система вентиляции дома, построенная на использовании приточно-вытяжных установок, гарантированно создаст необходимые оптимальные условия для пребывающих в нем жильцов.


Для того, чтобы увидеть реализацию этого способа воздухообмена в частном доме, переходите в статью «Вентиляция в доме», «Вентиляция в коттедже»


Централизованная приточно-вытяжная вентиляция требует проведения расчетов и создания проекта, по которому она будет осуществляться.

Есть 2 подхода в проектировании данной системы: расчет по количеству проживающих людей и по показателям качества воздуха (уровню CO2).

  1. ПРОЕКТИРОВАНИЕ НА ОСНОВАНИИ РАСЧЕТА ПО КОЛИЧЕСТВУ ЛЮДЕЙ. Данный принцип предполагает подбор необходимого оборудования и проектирование системы на основании количества людей, постоянно проживающих в квартире.

Разберем, как это происходит на конкретном примере. Имеется трехкомнатная квартира с двумя спальнями и гостиной. В ней проживают двое взрослых и двое детей. Исходя из этих данных инженеры проводят расчет:

На одного человека, согласно нормам ДБН при уровне повышенного комфорта, должно приходится 36 м3/ч воздуха. Дальше необходимо просчитать количество подаваемого воздуха по комнатам. Логика проста: в каждой из спален постоянно находятся 2 человека = 72 м3/ч, а в гостиной одновременно могут находится 4 человека = 144 м3/ч.

Воздухообмен в квартире должен быть сбалансирован, поэтому количество удаляемого воздуха равно количеству подаваемого.

По результатам проведенного расчета подбирается типоразмер приточно-вытяжной установки — основы системы вентиляции. В данном случае общее количество необходимого воздуха на квартиру составляет 288 м3/ч и рекомендуемые модели вентустановок — Maico WS 320 KBET и Jablotron Futura L. Их производительность способна обеспечить необходимое количество воздуха на квартиру и оставляет запас на случай прихода гостей — тогда установка сможет подавать больше свежего воздуха для поддержания комфорта. Воздух в таком объеме подается в квартиру постоянно.


На изображении ниже представлен чертеж спроектированной системы вентиляции и кондиционирования в трехкомнатной квартире. Для организации комфортных условий в помещении использовали приточно-вытяжную установку Maico WS 320 KB. Производительность данного оборудования обеспечивает воздухообмен с максимальным расходом воздуха 320 м3/ч. Теплообменник накапливает тепло исходящего воздуха, который выбрасывается на улицу, и передает его входящему. В конечном итоге, КПД рекуперации тепла у Maico WS 320 КВ составляет 96%. Приточно-вытяжную установку разместили на балконе, один из каналов подает в квартиру свежий воздух с улицы, а другой предназначен для выброса отработанного воздуха. Магистраль воздуховодов зашита в подпотолочном пространстве, в комнаты выходят только вентиляционные решетки – для забора воздуха «из грязных зон» (санузлы, гардеробная, кухня). В чистых зонах (спальные комнаты) для подачи свежего воздуха использованы воздухораспределительные щелевые диффузоры Look.

Схема-чертёж приточно-вытяжной принудительной вентиляции квартиры на базе установки с рекуперацией тепла Maico WS 320 KB.



  1. ПРОЕКТИРОВАНИЕ НА ОСНОВАНИИ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ВОЗДУХА (УРОВНЯ CO2). Этот способ набирает все большей популярности, так как предлагает энергоэкономический подход к использованию техники. Его основой является контроль уровня CO2 и поддержания его на комфортном уровне (около 600 ppm), для этого в каждой жилой комнате размещается датчик CO2, а в вентиляцию устанавливаются VAV-клапаны.

Для данного подхода используется вентиляционное оборудование фирмы Jablotron. VAV-система предназначена для зонального контроля подачи воздуха. С помощью датчиков вентустановка считывает показатели качества воздуха по комнатам. Если в какой-либо из комнат наблюдается возрастание уровня CO2 — оборудование реагирует на данную тенденцию и перенаправляет с помощью VAV-системы поток воздуха в данную зону, ограничивая активную подачу в другие зоны. Когда тенденция перестает расти, распределение воздуха вновь возвращается к равномерному. При этом, все это время приточно-вытяжная установка Jablotron Futura работает на минимальных оборотах, позволяя экономно использовать оборудование. В случае, если возрастание уровня CO2 наблюдается в нескольких зонах — тогда установка прибавит скорости, чтобы нормализовать качество воздуха в каждой из них.

Такой способ вентиляции квартиры позволяет оптимизировать работу установки и поддерживать высокое качество воздуха. При корректном проектировании и настройке системы — жильцы получат отличный воздухообмен, тихую систему и полную инфографику по состоянию микроклимата в помещении.

Оба подхода широко используются на рынке Украины и способны обеспечить правильный воздухообмен, необходимый для здорового микроклимата в квартире.

ДЛЯ ЭТОГО ВИДА СИСТЕМЫ ПРИМЕНЯЕТСЯ ОБОРУДОВАНИЕ:

  • MAICO (Германия) серия WS (WS 320 KB/KBET и WS 470 KB/KBET).

Серия приточно-вытяжных вентиляционных установок с рекуперацией тепла. Занимает лидирующие позиции на европейском рынке климатической техники по энергоснабжению. Данное оборудование повторно использует тепло из удаляемого воздуха и  нагревает поступающий с улицы воздух. Таким образом нагрузка с систем отопления снижается, что приводит к существенной экономии энергии и бюджета.
KBET — модификация с энтальпийным теплообменником, который позволяет повторно использовать не только имеющееся тепло, но и влагу.

  • MAICO (Германия) PUSHPULL.

Приточно-вытяжная вентиляционная установка с рекуперацией тепла характеризуется компактными размерами и высокой производительностью. Оборудование можно устанавливать в помещениях с ограниченным свободным пространством. Основными преимуществами установки являются: минимальный уровень шума, высокое качество и эффективность, простой и быстрый монтаж, легкое управление и демократичная ценовая политика.

  • JABLOTRON (Чехия) FUTURA.

Приточно-вытяжные установки с рекуперацией тепла и влаги. Данное чешское оборудование оснащено энтальпийным рекуператором нового поколение — он не требует преднагрева, используя способ перенаправления потоков воздуха. Автоматика, установленная в установке, позволяет автоматизировано регулировать подачу воздуха, подключаться к умному дому, настроить различные сценарии работы и получать обширные данные по состоянию микроклимата в квартире. В линейке представлено 2 типоразмера.

  • SYSTEMAIR (Швеция) VTC

Приточно-вытяжная установка от шведского производителя, которая способна поддерживать функцию рекуперации тепла. Для этого она потребляет энергию выходящего воздуха и передает полученное тепло входящему. Таким образом установка обладает высокой экономичностью энергопотребления и снимает нагрузку с системы отопления. В теплое время года рекуператор не функционирует за ненадобностью.

Страна-производитель

Чехия

КПД рекуперации

91,4 %

Звукоизоляция

Есть

Страна-производитель

Германия

КПД рекуперации

96 %

Звукоизоляция

Есть

КПД рекуперации

83 %

Звукоизоляция

Есть

Воздушный фильтр

G4

Почему стоит проектировать вентиляцию до начала ремонтных работ?

Реализуя систему воздухообмена, важно помнить о создании «базы» перед непосредственной установкой техники. Имеется в виду проектирование системы, которое является залогом эффективной работы оборудования в будущем. Проектирование позволит вам получить такие преимущества:

  1. Система будет подобрана индивидуально под ваши потребности и бюджет.
  2. При реализации инженерного решения будет учтена работа смежных организаций (строителей, дизайнера, монтажников и т.д.).
  3. Оборудование будет не просто размещено в первом попавшемся месте, а гармонично вписано в интерьер вашего помещения.
  4. Предусматривается возможность совмещения этой системы с другими инженерными системами (кондиционирование, увлажнение).


СМОТРИТЕ НА ВИДЕО, КАК ВЫГЛЯДИТ СИСТЕМА ВЕНТИЛЯЦИИ В ГОТОВОМ ИНТЕРЬЕРЕ


Принудительная вытяжная вентиляция для квартиры

Принудительная система предназначена для организации благоприятного микроклимата и повышения качественных показателей воздуха в помещении. При установке данной системы используются различные приточно-вытяжные установки, приточные клапаны, вытяжные вентиляторы, щелевые диффузоры, втулки, решетки и другие комплектующие, которые, благодаря своим компактным габаритам, незаметно встраиваются в воздуховод из оцинкованой стали. Оборудование обеспечивает забор отработанного загрязненного воздуха из помещения, удаление неприятного запаха и пыли, приток свежего отфильтрованного воздуха с улицы и оптимизацию показателей влажности.

Принудительная приточная и естественная вытяжная вентиляция для квартиры

Это вентиляция для квартиры, состоящая из приточной установки (воздушная заслонка c электроприводом, воздушный фильтр, воздухонагреватель, вентилятор, шумоглушитель), воздуховодов и вентиляционных решеток. Чистый воздух подается в спальни, гостиную, а вытягивается через вентканалы в санузлах, ванной, кухне. Чтобы система могла нормально работать, необходимо устроить в дверях переточные решетки или беспорожную систему.

Приточная вентиляция предназначена для того, чтобы в помещение поступал свежий очищенный воздух. Полагаться только на естественную — нерационально, поэтому постоянная подача воздуха в здание станет прекрасным способом осуществить полноценный воздухообмен. Мощные приточные установки, которые на сегодняшний день предлагаются на рынке, способны обслуживать как небольшие по размеру, так и крупногабаритные помещения. Следовательно, Вы получаете безопасный для здоровья воздух, очищенный от пыли, вредных примесей и неприятного запаха. Применение приточных установок – это гарантия полноценного воздухообмена при экономичном расходе электроэнергии.

Наиболее популярными брендами приточных установок являются:

Эти установки одинаково эффективно можно монтировать как на стену, так и за фальшпотолком, а также устанавливать как в круглых, так и в прямоугольных воздуховодах. Они имеют встроенный калорифер и очень быстро нагревают воздух в помещении. Корпус установок изготовлен из листовой стали и покрыт изоляционным шумопоглощающим слоем из минеральной ваты толщиной 50 мм. Они также оснащены пультом управления для удобства использования.

  • Komfovent (Литва) серия Domekt S.

Приточные установки от литовского производителя Комфовент применяются для вентиляционных систем квартир, частных домов и помещений с небольшой площадью 90 – 180 м².

Устройства оборудованы звукоизоляцией, поскольку применяются в жилых и офисных помещениях, где есть повышенные требования к шумовым характеристикам. Управлять установкой Komfovent Domekt S удобно и просто, с помощью дистанционного пульта можно регулировать температуру, скорость вращения вентиляторов и другие параметры, а все процессы и режимы работы устройства будут отображаться на сенсорном LED-дисплее. В стандартную комплектацию приточной установки входит вентилятор, калорифер для подогрева приточного воздуха и очистительные фильтры, которые удаляют из воздуха пыль и различные микрочастицы.

Также есть возможность дополнить агрегат Komfovent Domekt S воздухоохладителем.  Оборудование характеризируется высокими показателями продуктивности, благодаря чему эффективно выполняет свои функции, создавая комфортный микроклимат в доме. Вентиляция для квартиры централизованного типа всегда подразумевает использование ПВУ, которая составляет основу всего процесса. Рекомендуем максимально ответственно отнестись к подбору данного оборудования.

Наши последние работы

Организованная вытяжка на кухне

Для того, чтобы предотвратить распространение по квартире запахов с кухни, кроме вытяжного зонта над рабочей поверхностью, дополнительно рекомендуют устанавливать канальный вентилятор. Для каналов круглого сечения отлично подходит Soler&Palau TD Silent 350/125.

Выбор именно этого агрегата обусловлен, прежде всего, высокой эффективностью работы и бесшумностью. Для забора воздуха на кухне, как можно ближе к рабочей зоне, установливают решетки.

Для того, чтобы избежать загрязнение воздуховодов и самого вентилятора, дополнительно рекомендуют установить жироулавливатели. Выброс воздуха с кухни осуществляется в отдельный воздуховод. В кухонном зонте так же используется мощный вентилятор для эффективного удаления воздуха.

ОСТАЛИСЬ ВОПРОСЫ?
ЖМИТЕ НА КНОПКУ И ИНЖЕНЕРЫ СОРИЕНТИРУЮТ,
КАКОЕ РЕШЕНИЕ БУДЕТ ОПТИМАЛЬНЫМ ДЛЯ ВАШЕГО ОБЪЕКТА И БЮДЖЕТА

Перезвоните мне

Вытяжка воздуха с ванных комнат и санузлов

Климатический салон Альтер Эйр отобрал только проверенные вентиляторы для ванной — качественные, эффективные и стильные!
При проектировании приточно-вытяжной вентиляции в квартире необходимо обеспечить качественную вытяжку воздуха с помещений ванных комнат и санузлов. На своих объектах Альтер Эйр использует центробежные вентиляторы бытового назначения Maico ER. Отличительной особенностью вытяжных вентиляторов Maico ER является практически бесшумная работа и высокий напор, что позволяет осуществлять выброс воздуха даже в каналы значительной длины. В ванной комнате мы используем модели с датчиком влажности (Maico ER 60 H), которые автоматически активируются, когда количество влаги в воздухе будет превышать заданный пользователем предел. В санузле также применяется вентилятор с таймером задержки (Maico ER 60 VZ) , который включается спустя определённое время после того, как человек зашел в помещение.
Еще одним вариантом бытовых вытяжных вентиляторов для ванных и санузлов являются Elicent Elegance, которые сочетают в себе необходимые параметры для эффективной работы: низкий уровень шума, выскокую производительность и приятный внешний вид, который сочетается с любым интерьером помещения. Оборудование выпускается в трех типоразмерах (Elichent Elegance 100, Elichent Elegance 120, Elicent Elegance 150) с различными параметрами.

Вентиляция квартиры — цена на услуги по монтажу указана в статье «Монтаж систем вентиляции«.

Могут использоваться и вентиляторы MAICO ECA ipro, которые эффективно справляются с выбросом отработанного воздуха, удалением неприятных запахов и оптимизацией показателей влажности. Корпус устройства изготовлен из прочного и качественного пластика, а сам вентилятор имеет надежную защиту от  перенагревания и конденсата.
Для комнат с особенным интерьером используются вытяжные вентиляторы Soler&Palau Silent Design, которые отличаются разнообразием дизайнов и цветовой гаммы. Оборудование характеризуется высокоэффективностью и качеством, что является гарантией долгосрочной работы устройства.

С целью обеспечения эффективной вытяжки воздуха из ванной комнаты или санузла часто используют канальные вентиляторы. Среди преимуществ данного оборудования стоит выделить продуктивность и скрытый монтаж.

Для вытяжки воздуха из гардеробных используются вентиляторы с интеллектуальным управлением (Maico ER 60 I), которые автоматически включаются и выбрасывают воздух регулярно спустя определённое время.

Диаметр подключения

100 мм

Страна-производитель

Испания

Тип вентилятора

Осевой

Диаметр подключения

100 мм

Страна-производитель

Италия

Диаметр подключения

100 мм

Страна-производитель

Германия

Тип вентилятора

Осевой

Естественная вентиляция в квартире

Этот способ воздухообмена в жилых помещениях бесплатный, простой, но неэффективный. Как работает естественная вентиляция в квартире? Естественный способ принято делить на неорганизованный и организованный.

Неорганизованная естественная вентиляция в квартире осуществляется благодаря открытию форточек, окон и дверей, а также неплотности ограждающих конструкций. Фактически, это сквозняк, который на деле принесет больше вреда, чем пользы.

Организованная естественная система в квартире представляет собой вентиляционные каналы в строительных конструкциях дома, решетки от каналов выведены в санузлах, ванных и кухнях.

Принцип действия основан на перепаде давления между оголовком вентканала и вентрешеткой в помещении. Перепад давления – величина непостоянная и зависит от многих факторов, таких как температура наружного и внутреннего воздуха, атмосферное давление, сила и направление ветра. Учитывая это, естественный способ можно назвать лишь малоэффективной мерой, он не обеспечивает достаточную вентиляцию в современной квартире.

Чтобы не чувствовать себя дома как в консервной банке, не испытывать постоянный дискомфорт и не страдать от духоты, специалисты настоятельно рекомендуют уделить должное внимание созданию эффективной системы принудительной вентиляции квартиры. Вентиляция в квартире Киев и другие большие города просто не может быть естественного типа, так как количество шума, грязи, аллегренов давно превышает все установленные нормы.

Видеоматериалы

Приточно-вытяжная вентиляция в 3-х комнатной квартире

Демонстрация работы линейных диффузоров в офисе Альтер Эйр


Итоги

Вентиляция квартиры зимой и летом – сложный, но необходимый элемент комфорта. Вентиляция в квартирах так же необходима, как и частных домах. Ее реализация имеет тот же принцип, однако нужно учитывать особенности каждого отдельного помещения.
В данной ситуации есть два варианта:
1. Организовать естественный способ вентиляции в квартире — самостоятельно и без дополнительных приспособлений
2. Или же, проконсультировавшись со специалистами, подобрать наиболее оптимальное оборудование. В данном случае вы можете быть уверены, что грамотная организация системы – залог уюта и свежего воздуха в квартире. И это далеко не всегда стоит огромных средств. За приемлемую цену вы сможете приобрести качественное оборудование и навсегда забудете о духоте и постоянных малоэффективных проветриваниях помещений, а в компании Альтер Эйр разработают проект вентиляции квартиры таким образом, чтобы она работала максимально эффективно. Приточно вытяжная вентиляция Киев и другие города — у Альтер Эйр на счету объекты по всей Украине и Европе!

Почему стоит заказывать у нас?

100% соответствие проектированию

Полная гарантия соответствия работы к документам – выполняем все работы, прописанные в договоре, качественно, в полном объёме и вовремя.

Подбор оборудования по бюджету

Широкий диапазон бюджета на проектирование позволит каждому клиенту грамотно обустроить систему вентиляции, исходя из его финансовых возможностей.

Индивидуальная концепция

Мы не работаем по шаблону, а разрабатываем персональную концепцию под каждого клиента и объект, поэтому все наши проекты уникальны.

10 лет опыта

Наш опыт в проектировании вентиляционных систем более 10 лет, что является залогом правильной и экспертной разработки проекта и реализации систем любой сложности.

ОСТАВЛЯЙТЕ ЗАЯВКУ НА БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ И ПРОЕКТИРОВАНИЕ
СИСТЕМЫ ВЕНТИЛЯЦИИ ПО ВАШЕМУ ОБЪЕКТУ

Цена вентиляции в квартире расчитывается индивидуально для каждого объекта. На формирование сметы влияет большое количество факторов: оборудование, обвязка, принцип организации системы и пр. Детальнее о стоимости узнавайте по телефону 0-800-33-08-28

Вентиляция в квартире работает по принципу сбалансированной подачи свежего воздуха в жилые или «чистые» зоны и удаления отработанного воздуха, влаги и запахов из «грязных» зон. Объем подаваемого и удаляемого воздуха равен. Такой подход обеспечивает полноценный воздухообмен в квартире.

Вентиляция квартиры может быть:
1. Централизованная — подразумевает монтаж вентустановки и прокладывание сети воздуховодов по всей квартире.
2. Децентрализованная — размещение нескольки компактных стеновых вентустановок, которые работают попарно — одна на подачу, а вторая — на удаление воздуха, периодически они меняются функциями.
Подробнее о данных и других видах вентиляции квартиры читайте в нашей статье.

Однозначно ДА. Это позволит обеспечить полноценный воздухообмен в квартире — подачу свежего воздуха и удаление отработанного воздуха, влаги и запахов.

Вентиляция — это залог хорошего самочувствия и здоровья жильцов, так как она отвечает за воздухообмен в квартире. А это значит, что в помещении всегда есть достаточное количество свежего воздуха, а все запахи, влага и отработанный запах — вовремя и в полном объеме удаляются.

Открытием окон сейчас уже не обойтись. Необходимо задуматься о реализации полноценной системы вентиляции в квартире. Это можно сделать централизованно и децентрализованно. Оба способа способны обеспечить воздухообмен в помещении. Главное — грамотный расчет и проектирование.
Детальнее о видах и вариантах осуществления вентиляции читайте в нашей статье.

Вентиляция должна работать по принципу зонирования: свежий воздух подается в «чистые» зоны — жилые комнаты (спальни, детские, гостиные), а отработанный воздух вытягивается из «грязных» зон (ванных, гардеробов, санузлов).
Необходимый объем воздуха может рассчитываться по разным принципам, подробнее о них смотрите в статье Альтер Эйр.

Вентиляцию квартиры можно осуществить централизованно — на базе приточно-вытяжной установки с рекуперацией тепла и влаги, а также децентрализованно — на компактных стеновых вентустановках. Оба способа имеют право на жизнь и выбирать необходимо, основываясь на стадии ремонта/строительства, бюджета и предпочтений. Подробнее о данных подходах к организации вентиляции в квартире читайте в нашей статье.

Вентиляция в квартире — проектирование и монтаж приточной вентиляции для квартиры в Москве

Вентиляция в квартире, которая была построена несколько десятилетий назад, представляла собой естественный процесс движения воздуха по заранее обустроенным каналам. Принудительное поступление в то время практически не использовалось. Дверные проемы и окна выполнялись из древесины и пропускали достаточно воздуха для инфильтрации. Экологическая обстановка в городах была лучше, поэтому весной и осенью можно было проветрить комнаты простым открытием фрамуги.

Сейчас условия строительства изменились. На окнах устанавливаются пластиковые стеклопакеты с прокладками, которые полностью перекрывают воздушный поток. Экология больших городов не позволяет проводить привычное проветривание, поскольку с проникающим воздухом в помещение попадает грязь, пыль, выбросы предприятий и автотранспорта. Принудительное проветривание в помещении должно обеспечить приток свежего очищенного потока и отвод отработанного в определенном объеме с заданной скоростью.

Особенности вентиляции в квартире

В элитных новостройках жильцам предлагают общеобменное централизованное вентилирование для всего дома. Оно реализуется применением силовых устройств, которые побуждают движение воздушных масс. В этом случае все заботы о чистой здоровой атмосфере застройщики берут на себя, но это исключение, поскольку 90% объектов оснащаются естественным канальным воздухообменом, поэтому качественная, эффективная принудительная вентиляция в квартире становится заботой жильцов.

Вытяжка на кухне

Это необходимая система, которая обеспечивает локализацию пара, копоти, смешанных запахов, образующихся во время приготовления еды. Эффективные агрегаты обеспечивают воздухообмен на уровне 110 — 150 м³/ч. При строительстве обязательно организуются каналы естественного вентилирования, минимальное сечение которых 130 х 130 мм, они пропускают до 150 — 180 м³/ч воздуха. Но природные явления (изменение направления ветра, колебание давления и температуры) не позволяют организовать эффективный поток. При определенных условиях вытяжка начинает работать на приток, распространяя загрязненный поток по комнатам.

Для эффективного удаления загрязненных масс применяются купольные вытяжки, которые локализуют загрязнители непосредственно в месте их образования. Если на кухне работают дополнительные агрегаты, следует установить отдельный вытяжной канальный или безканальный вентилятор под потолком.

Для обеспечения притока используют форточки или фрамуги. Если это невозможно из-за низких температур, применяют дополнительное оборудование:

  • невозвратный приточный клапан – оборудование не требует энергопитания и при диаметре 100 — 125 мм обеспечивает поступление воздуха до 40 м³/ч;
  • бризеры (проветриватели) с подогревателем и фильтром способны пропускать воздух в объеме 35 — 120 м³/ч.

Для больших кухонь с набором производительной техники монтируют приточно-вытяжную установку.

Удаление избытков влаги

Стандартная система обеспечивает только естественную вытяжку. Поскольку оптимальные параметры воздухообмена установлены на уровне 54 — 72 м³/ч, естественная вытяжка не справляется с заданными объемами. В ванной увеличивается влажность, оседает конденсат, развивается плесень, от которой сложно избавиться.

Установка мощного вытяжного вентилятора в стандартный канал решит проблему, но для циркуляции необходим дополнительный приток, поэтому закрытая дверь должна оборудоваться направляющим воздушным клапаном. Подогретый поток движется из «чистых комнат» и эффективно понижает влажность до оптимального уровня. Обратный клапан, устанавливаемый на лопасти, препятствует проникновению запахов из общей сети.

Осевой вентилятор с производительностью 50 — 220 м³/ч справляется с воздухообменом в стандартной ванной. Если по техническим или дизайнерским причинам невозможно установить декоративную вытяжную решетку вблизи вентканала, используют центробежный канальный. Он монтируется в особый воздуховод, производительность техники достигает 350 м3/ч.

Принудительная вентиляция должна обеспечивать эффективное удаление запахов из квартиры. Естественный процесс не может обеспечить необходимое перемещение потока, поскольку для стандартного туалета нормой является воздухообмен 90 – 100 м3/ч. Целесообразно применять дополнительные вытяжные устройства различных моделей.

  • Осевая модель с производительностью до 220 м3/ч применяется в стандартных санузлах.
  • Центробежные вентиляторы с производительностью до 350 м3/ч предназначены для больших помещений. Они успешно справляются с разницей давлений в централизованном воздуховоде многоэтажного дома, поэтому рекомендованы для установки на нижних этажах.
  • Если размещение встроенных систем технически невозможно, применяют канальную технику. Для реализации проекта следует проложить воздуховод из санитарной зоны к централизованной системе. Работа канальных устройств эффективней, но для его установки следует пригласить специализированную бригаду.

Вентилятор с требуемыми характеристиками поддержит оптимальную кратность воздухообмена на уровне 8 – 10.

В больших квартирах под хранение одежды отводятся целые комнаты. Если в них не только хранят, но и сушат, гладят, чистят вещи, требуется 1,5-кратный воздухообмен. Процесс хранения одежды подразумевает превышение показателей влажности, которая может скапливаться в гардеробной. Такие комнаты плохо вентилируются, поэтому образуется «затхлый» запах.

Приток можно обеспечить из соседних помещений через направляющий дверной клапан, установкой бризера или приточного клапана, а вот вытяжка должна быть принудительная. Ее можно обеспечить различными способами:

  • прокладка воздуховодов от приточно-вытяжной установки, если она смонтирована в квартире;
  • осевым или центробежным вентилятором с подведением специального рукава;
  • канальным устройством.

Оборудование следует устанавливать до начала декорирования.

Организация притока свежего воздуха в спальне

Проветривание спальни открыванием окон нерационально. Зимой это приводит к большим потерям тепла, а летом при включенном кондиционере невозможно добиться оптимальной температуры.

Рекомендованный воздухообмен для спальни составляет 30 м3/ч на одного человека – это минимальный показатель, который увеличивается с ростом площади помещения. Недостаточный воздухообмен приводит к недостатку кислорода, избыточной влажности, образованию плесени, особенно на «холодных» стенах.

В спальне необходим только приток, его можно организовать установкой бризеров или невозвратных клапанов (их производительность составляет 5 — 50 м³/ч). Но, если их мощности не хватает, применяют приточную вентиляцию с подогревом.

Кондиционирование работает по схеме рециркуляции. Сплит-система служит дополнением к вентилированию, поддерживая оптимальную температуру.

Установка моноблока решит проблему перемещения потока во всей квартире. Агрегат включает в себя рекуператор, который снижает затраты на отопление до 90%. Затраты на обогрев квартиры зимой снизятся, а установка быстро окупится.

В гостиной обедают, принимают гостей. Здесь запахи еды смешиваются, из кухни проникают ненужные «ароматы», гости и хозяева чувствуют себя неуютно.

Основное внимание при вентилировании этого помещения уделяется притоку, а отвод воздуха можно организовать через вытяжку на кухне. Для этого применяют моноблочную приточно-вытяжную установку. Если такой способ затруднен, используют менее дорогое и эффективное оборудование.

  • Бризеры устанавливаются в сквозные отверстия в районе радиаторов отопления. Поступающий приток фильтруется и в некоторой степени подогревается. Рекомендованный воздухообмен для гостиных составляет 70 — 150 м³/ч, а производительность проветривателя – 40 м³/ч.
  • Оконные проветриватели более эффективны зимой, для их полноценной работы разница давлений должна составлять 10 Па.

Моноблочная установка создает направленный воздушный поток определенной скорости и объема. Нагнетательный и вытяжной каналы размещаются в разных концах комнаты, обеспечивая эффективное проветривание, рекуператор экономно расходует тепло в квартире.

Типы вентиляции

Принудительная вентиляция с фильтрацией должна обеспечивать постоянное перемещение воздушных масс в квартире, отвод отработанного воздуха и замену его чистым и свежим в объемах, рекомендованных Роспотребнадзором. При осуществлении процесса применяют несколько схем вентилирования для квартир различной площади.

Все схемы можно разделить на естественные и принудительные. Они различны по функционалу, производительности, эффективности.

Естественная

Естественные процессы происходят благодаря разнице температур и давлений внутри и за пределами квартиры. Но удаление запаха и отработанного воздуха из проблемных зон не проводится достаточно эффективно. Такая схема воздухообмена имеет свои положительные и отрицательные стороны.

Преимущества

  • Кратность воздухообмена составляет 0,5 — 0,7, ее достаточно для проветривания небольшой квартиры.
  • Отсутствие затрат на организацию вентилирования – каналы обустраиваются на этапе строительства, а их очисткой занимаются специализированные организации.

Недостатки

  • Полная зависимость от внешних погодных условий. При смене ветра вытяжной канал может работать на приток, нарушая схему воздухообмена.
  • Нестабильность работы летом. Невысокая разница температур минимизирует слабый поток.
  • Невозможно провести воздухоподготовку. Поток попадает в помещение непосредственно с улицы. Установка фильтров тонкой очистки в канале минимизирует скорость движения воздуха.

Естественное вентилирование используется как часть более сложных систем и позволяет эксплуатировать организованные строителями каналы.

Принудительная вентиляция в квартире

В этом случае побуждающим фактором движения воздушных масс служит работа силовых устройств и применение дополнительных элементов, не требующих подключения к электросети. Использование этой схемы обеспечивает стабильный контролируемый поток во всех помещениях. Инновационные устройства экономят не только электроэнергию, но и тепло.

Вытяжная

Вытяжная – это важная часть инженерной сети. Агрегаты устанавливаются в проблемных зонах с повышенными требованиями к кратности воздухообмена (ванные комнаты, кухня, туалет). Они служат для локализации неприятных запахов. В кухне привычным приемным устройством служит купол или панель, размещенная над плитой.

Все запахи, копоть от сгорания газа, пар от приготовляемой пищи оказываются в зоне действия вытяжного агрегата. Устройство включается от клавиши на корпусе в момент начала кухонных работ и отключается после их окончания.

Приток проводится по естественным централизованным каналам через оконные проветриватели, клапаны и бризеры. При установке важно рассчитать мощность вытяжного агрегата для обеспечения сбалансированного воздухообмена.

Приточная

Приточная система вентиляция в квартире обеспечивается специализированной установкой. Засасывая приток с улицы, подогревая и фильтруя его, установка создает поток с определенным избыточным давлением. Он вытесняет отработанные массы и создает подпор для «грязных» зон. Обычно для притока используются «чистые» комнаты (спальня, гостиная, столовая и др.). Организованное движение подготовленного воздуха обеспечивает эффективное удаление загрязнителей.

Отвод отработанных воздушных масс осуществляется по естественным каналам или через фрамуги, открытые на проветривание. Избыточное давление не позволяет уличному воздуху проникать в квартиру, организуя вполне действенный барьер.

Для правильного воздухообмена желательно проложить несколько воздуховодов в разные комнаты – так проветривание станет комплексным. Наиболее эффективным способом для достижения оптимального климата является приточная вентиляция с подогревом в квартиру.

Приточно-вытяжная вентиляция

Самый эффективный способ создания оптимального климата в квартире. Процесс осуществляется при помощи моноблочной установки, которая размещается на балконе или лоджии, в хозяйственных помещениях или в промежутке между основным и декоративным потолком. Оборудование очень компактно, не требует много места, подключается к обычной электросети.

При помощи моноблочной установки можно решить три важные задачи: провести эффективную воздухоподготовку, отвести использованный воздух из помещения, сэкономить на обогреве зимой.

  • Подготовка воздуха осуществляется набором оборудования, которое размещено в корпусе. Воздух проходит через фильтры, обеззараживается (ионизируется), увлажняется/осушается, подогревается. Такая обработка создает в квартире чистую и здоровую атмосферу.
  • Для отведения воздушных масс в корпусе моноблока предусмотрен вытяжной вентилятор
  • Экономия энергоресурсов осуществляется рекуператором. Теплый отводимый поток омывает теплообменник, по которому проходит холодный приточный поток с улицы, максимально его нагревая. В результате работы рекуператора сохраняется 70% — 90% ресурсов.
Система с фильтрацией

Отдельно рассмотрим фильтрацию. Очистка поступающего воздуха с улицы является основным критерием при выборе вентиляционной сети. Особенно это актуально для города, где скопление грязи и различных выбросов превышает норму. С какими же загрязнениями мы сталкиваемся ежедневно: пух, листья, пыль, пыльца и другие загрязнения могут стать причиной аллергии. Приточная вентиляция с фильтрацией исключает попадание микроорганизмов в квартиру. Различают несколько фильтров очистки в зависимости от типа загрязнений.

Проектирование вентиляции в квартире

Для выбора оптимального набора агрегатов выполняется технический расчет, который обеспечит точный воздухообмен. Расчет включает в себя:

  • выбор оптимальной схемы вентилирования;
  • построение схемы потоков во всех помещениях с определением скорости и объема воздушных масс;
  • определение комплектации, мощности, производительности силовых агрегатов, выбор вспомогательного оборудования;
  • вычисление степени сопротивления системы движению потока, расчет сечения каналов;
  • протяженность воздуховодов рассчитывается, исходя из геометрии квартиры и расположения всех помещений.

После получения расчетных данных выполняется графическая часть. Выполняется схема и детализирующие чертежи, готовится спецификация использованных деталей и узлов. На этом проектирование вентиляции в квартире завершается.

Пакет документов отправляется заказчику для согласования и утверждения, вносятся необходимые правки, проект заверяется контролирующими органами.

Монтаж систем кондиционирования

Монтаж производится согласно разработанному и согласованному с другими подрядчиками графику.

  • Заказанное оборудование, материалы, детали поставляются на склад компании. Поскольку размер квартиры ограничен, доставка всех элементов на объект производится постепенно.
  • На объект выезжает бригада замерщиков, которая размечает место под установку систем и вспомогательного оборудования, привязывая проект к определенным поверхностям. Места монтажа оборудования, крепления воздуховодов маркируются.
  • Собираются воздуховоды и крепятся на потолок согласно разметке.
  • Выполняются сквозные технологические проемы при помощи специализированного инструмента. Мы производим монтаж только в рабочее время, не мешая соседям. Работы с повышенным уровнем шума выполняются максимально быстро.
  • Устанавливаются вспомогательные вытяжные вентиляторы, приточные клапаны, бризеры.
  • Силовые установки (моноблочная установка, вытяжные/приточные вентиляторы) подключаются к воздуховодам и источникам питания.
  • Монтируется система управления, если автоматика предусмотрена проектной документацией.
  • Все оборудование запускается и тестируется на утечку воздуха, неплотности соединений устраняются.
  • Оборудование работает на проектной мощности определенное время. На этом этапе производятся замеры скорости и направления воздушных потоков – балансирование.

Готовая в эксплуатации установка передается заказчику для дальнейшего использования.

Все работы наши ремонтные бригады проводят четко и быстро, не оставляя после себя мусор. Под наблюдением инженеров установленная один раз вентиляционная система будет безотказно работать в течение всего времени эксплуатации здания. Ее производительность и экономическая эффективность будут отвечать заявленным параметрам.

ВЕНТИЛЯЦИЯ — Основа конструкции

ПОЧЕМУ ВЕНТИЛЯЦИЯ — ОБЩАЯ ИНФОРМАЦИЯ:

Вентиляция преследует три цели:

  1. для удаления переносимых по воздуху загрязняющих веществ,
  2. для разбавления переносимых по воздуху загрязняющих веществ, которые невозможно эффективно удалить, и
  3. для обеспечения свежего воздуха .

Удаление переносимых по воздуху загрязняющих веществ — это работа управления источниками вентиляции (т.е. вытяжки и вытяжного вентилятора ванны). Разбавление распространенных переносимых по воздуху загрязнителей и обеспечение свежего воздуха — это работа общего фона вентиляция .

Исторически сложилось так, что для вентиляции в зданиях использовались протечки в ограждении здания и открытые окна. Источниковая вентиляция часто неэффективна при таком подходе. Общая фоновая вентиляция Нормы не являются ни контролируемыми, ни надежными. Случайные утечки при таком подходе наносят серьезный ущерб комфорту, затратам на электроэнергию и борьбе с вредителями.

Совсем недавно была признана необходимость в механической вентиляции, и вытяжные вентиляторы использовались для подачи воздуха в здания и из них.Обеспечивая более надежный контроль источника вентиляция и некоторый контроль общего фона вентиляции , эти системы по-прежнему полагались на негерметичный корпус здания. Воздух, выпущенный из здания, был заменен воздухом, «просачивающимся» обратно в здание. Подход «только выхлоп» не позволяет контролировать, откуда поступает подпиточный воздух. Подпиточный воздух для вытяжки из квартиры может быть не свежим, а через полости здания и из соседних квартир.

Сегодня наша цель — сделать наши ограждающие конструкции герметичными и избежать случайных утечек. Следовательно, системы вентиляции должны включать приточный воздух. Баланс между приточным и вытяжным воздухом в здании поддерживает хорошее качество воздуха в помещении (IAQ) , что является ключом к созданию здоровых домов. Удаляя углекислый газ, загрязняющие вещества, образующиеся в процессе приготовления пищи, летучие органические соединения и избыточную влажность / влажность, система вентиляции улучшает качество воздуха в помещении и увеличивает долговечность здания, ограничивая возможность роста плесени / грибка.

При капитальном ремонте или новом строительстве строительные нормы и правила будут определять количество свежего воздуха, подаваемого в здания и блоки ( общая фоновая вентиляция) . Они также устанавливают количество воздуха, которое необходимо удалить ( вентиляция с контролем источника ) из помещений здания, где часто образуются переносимые по воздуху загрязнители, таких как прачечная и мусорное помещение, а также кухни и ванные комнаты в квартирах. В то время как коды определяют объемную скорость вентиляции, коды не обеспечивают эффективности вентиляции.Например, положения кодекса не гарантируют, что предполагаемый свежий воздух действительно достигает квартир, ни то, что вентиляция с контролем источника действительно улавливает или содержит переносимые по воздуху загрязнители. Нормы также не требуют, чтобы системы вентиляции были оптимизированы с точки зрения эксплуатационных расходов и использования энергии.

Из-за этого POAH нужны инженеры для капитального ремонта или новых строительных проектов, чтобы разработать систему вентиляции, которая не только соответствует нормам, но также эффективна и энергоэффективна.Проект вентиляции будет рассмотрен Design & Building Performance и консультантом по энергии (если применимо). Инженера также попросят предоставить данные об энергопотреблении вентиляционной системы, расходах и других параметрах системы как средства демонстрации энергоэффективности и эффективности проекта.

Для управляющих недвижимостью и обслуживающего персонала , заменяющих вентиляторы или крышные агрегаты, пожалуйста, используйте предпочтительные продукты, выделенные ниже. Если устанавливается новое оборудование, свяжитесь с POAH для получения указаний.

Вентиляция всего дома | Министерство энергетики

Энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Существует четыре основных механических системы вентиляции всего дома — вытяжная, приточная, сбалансированная и с рекуперацией энергии.

Сравнение систем вентиляции для всего дома

Система вентиляции

Плюсы

Минусы

Выхлопные

Относительно недорогие

900 установить
  • Хорошо работают в холодном климате.
    • Может затягивать загрязнители в жилое пространство
    • Не подходит для жаркого влажного климата
    • Частично полагаться на случайную утечку воздуха
    • Может увеличить расходы на отопление и охлаждение
    • Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду
    • Может вызвать обратную тягу в топочных устройствах.

    Подача

    • Относительно недорогая и простая в установке
    • Обеспечивает лучший контроль, чем выхлопные системы
    • Сведение к минимуму загрязняющих веществ из-за пределов жилого помещения
    • Предотвращает обратную тягу дымовых газов из каминов и приборов
    • Обеспечивает фильтрацию пыльцы и пыль в наружном воздухе
    • Разрешить осушение наружного воздуха
    • Хорошо работать в жарком или смешанном климате.
    • Может вызывать проблемы с влажностью в холодном климате
    • Не смягчает и не удаляет влагу из входящего воздуха
    • Может увеличивать расходы на отопление и охлаждение
    • Может потребоваться смешивание наружного и внутреннего воздуха, чтобы избежать сквозняков в холодную погоду.

    Сбалансированный

    • Подходит для всех климатических условий
    • Установка и эксплуатация может стоить дороже, чем вытяжные или приточные системы
    • Не смягчает и не удаляет влагу из поступающего воздуха
    • Может увеличиваться расходы на отопление и охлаждение.

    Вентиляторы с рекуперацией энергии и рекуперацией тепла

    • Снижение затрат на отопление и охлаждение
    • Доступны как небольшие настенные или оконные модели, так и центральные системы вентиляции
    • Экономически эффективны в климате с суровыми зимами или летом и высокими расходами на топливо.
    • Установка может быть дороже, чем установка других систем вентиляции
    • Может оказаться экономически неэффективным в умеренном климате
    • Может быть сложно найти подрядчиков с опытом и знаниями для установки этих систем
    • Требовать защиты от замерзания и замерзания в холодный климат
    • Требуют большего обслуживания, чем другие системы вентиляции.
    Системы вытяжной вентиляции

    Системы вытяжной вентиляции работают за счет сброса давления в вашем доме. Система удаляет воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через специально предназначенные пассивные вентиляционные отверстия.

    Вытяжные системы вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение от влаги.

    Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома. Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других комнатах для поступления свежего воздуха, а не для утечек в оболочке здания.Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем тот, который создается вентилятором.

    Одна проблема с системами вытяжной вентиляции заключается в том, что вместе со свежим воздухом они могут втягивать загрязнители, в том числе:

    • Радон и плесень из подполья
    • Пыль с чердака
    • Дым из пристроенного гаража
    • Дымовые газы от камина или водонагревателя и печи, работающей на ископаемом топливе.

    Эти загрязнители вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

    Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник.

    Системы приточной вентиляции

    Приточные вентиляционные системы используют вентилятор для создания давления в вашем доме, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и воздуховодах вентилятора, а также преднамеренные вентиляционные отверстия (если есть существовать).

    Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции имеет вентилятор и систему воздуховодов, которые подают свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная). Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

    Системы приточной вентиляции позволяют лучше контролировать поступающий в дом воздух, чем системы вытяжной вентиляции.Создавая давление в доме, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратное попадание дымовых газов из каминов и бытовых приборов. Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в птичник, для удаления пыльцы и пыльцы или осушать для обеспечения контроля влажности.

    Приточные системы вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают в доме давление, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой приточная вентиляция вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к появлению плесени, грибка и гниения.

    Как и системы вытяжной вентиляции, приточные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Проточный канальный нагреватель — еще один вариант, но он увеличивает эксплуатационные расходы.

    Сбалансированные системы вентиляции

    Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не понижают давление в вашем доме. Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.

    Сбалансированная система вентиляции обычно имеет два вентилятора и две системы воздуховодов. Приточные и вытяжные вентиляционные отверстия можно установить в каждой комнате, но типичная сбалансированная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухня, ванные комнаты и, возможно, прачечная).

    В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед их попаданием в птичник.

    Сбалансированные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторы, сбалансированные системы вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

    Как и приточная, и вытяжная системы, сбалансированные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Следовательно, они могут способствовать повышению затрат на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии.Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков зимой.

    Системы вентиляции с рекуперацией энергии

    Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома при минимизации потерь энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) приточному воздуху снаружи. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.

    Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперацией энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей, устанавливаемых на стену или окно, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

    Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник.В случае вентилятора с рекуперацией энергии теплообменник передает определенное количество водяного пара вместе с тепловой энергией, а вентилятор с рекуперацией тепла передает только тепло.

    Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха в обычно менее влажный входящий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием.

    Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Однако есть некоторые разногласия относительно использования систем вентиляции во влажную, но не слишком жаркую летнюю погоду. Некоторые эксперты полагают, что в очень влажную погоду лучше выключать систему, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.

    Большинство систем вентиляции с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию входящему воздуху.Однако они наиболее рентабельны в климате с суровой зимой или летом, а также там, где затраты на топливо высоки. В мягком климате стоимость дополнительной электроэнергии, потребляемой вентиляторами системы, может превышать экономию энергии за счет отсутствия кондиционирования приточного воздуха.

    Установка систем вентиляции с рекуперацией энергии обычно стоит дороже, чем установка других систем вентиляции. В общем, простота — ключ к рентабельной установке. Для экономии затрат на установку во многих системах используются общие воздуховоды.Сложные системы не только дороже в установке, но и, как правило, требуют большего обслуживания и часто потребляют больше электроэнергии. Для большинства домов попытка рекуперировать всю энергию отработанного воздуха, вероятно, не окупит дополнительных затрат. К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.

    Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны.Участки воздуховодов должны быть по возможности короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, расположенные в неотапливаемых помещениях, и заклейте все стыки канальной мастикой (никогда обычной клейкой лентой).

    Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование наледи. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение.Накопление инея также снижает эффективность вентиляции.

    Системы вентиляции с рекуперацией энергии требуют большего обслуживания, чем другие системы вентиляции. Их необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить появление плесени и бактерий на поверхностях теплообменников.

    Система вентиляции многоквартирного дома

    Системы вентиляции многоквартирных домов должны обеспечивать ваших жителей свежим чистым воздухом, одновременно контролируя потери воздуха и влажности с контролируемым климатом. Этого можно добиться с помощью различных систем вентиляции, включая естественные, механические и гибридные. Как управляющий недвижимостью в Чикаго, вы должны найти время, чтобы узнать, какой тип системы вентиляции установлен в вашем здании и соответствует ли эта система потребностям ваших жителей.

    Признаки того, что система вентиляции многоквартирного дома не отвечает потребностям жителей

    Самая большая проблема с плохой вентиляцией — это плохое качество воздуха в помещении и низкий уровень комфорта в многоквартирном доме в Чикаго.Это также может привести к увеличению нагрузки на ваше отопительное и охлаждающее оборудование, что приведет к увеличению ваших счетов за электричество и / или газ.

    5 знаков:

    • Душные комнаты или несвежий воздух
    • Высокий уровень влажности в помещении
    • Видимая влага на окнах
    • Увеличение количества внутренних систем аллергии
    • Жители жалуются на плохое самочувствие в здании

    Основы вентиляционной системы

    Система вентиляции многоквартирного дома обеспечивает циркуляцию воздуха в доме и добавление определенного количества свежего воздуха. Он также фильтрует твердые частицы из вашего воздуха, удаляет запахи и помогает контролировать влажность в вашем здании. Существует три основных типа систем вентиляции: естественные, механические и гибридные.

    1. Естественная вентиляция

    Естественная вентиляция возникает, когда вы открываете окна и двери в своем здании и отдельных квартирах арендаторов. Это позволяет внутреннему воздуху выходить из здания, а воздух снаружи — внутрь здания. Естественная вентиляция также возникает, если у вас есть двери и окна, которые не закрыты должным образом или не являются энергоэффективными.

    Плюсы естественной вентиляции

    • Без механических систем
    • Доступен свежий воздух
    • Низкие эксплуатационные расходы

    Минусы естественной вентиляции

    • Позволяет выводить воздух с контролируемым климатом из здания
    • Влажность не регулируется
    • Многие современные здания не рассчитаны на 100-процентную естественную вентиляцию

    2.

    Механическая вентиляция

    Механическая вентиляция включает использование вентиляторов и воздуховодов для контроля количества наружного воздуха, допустимого внутри здания, при одновременном ограничении потерь воздуха с регулируемым климатом.Многие системы механической вентиляции поставляются вместе с системами HVAC или добавляются к ним.

    Плюсы механической вентиляции

    • Улучшение качества воздуха в помещении
      Точный контроль над системой вентиляции
      Повышение уровня влажности и комфорта жителей

    Минусы механической вентиляции

    • Может вызвать обратную тягу некоторых приборов
    • Может быть энергоэффективным, если количество наружного воздуха, поступающего в здание, не контролируется
    • Может вызвать проблемы с влажностью зимой

    3.Гибридные системы вентиляции

    Гибридные системы вентиляции, которые иногда называют сбалансированными системами или системами смешанного режима, включают в себя функции как естественных, так и механических систем вентиляции. Как правило, они имеют одно или несколько отверстий для притока свежего воздуха, через которые воздух поступает в здание. Затем этот воздух направляется через систему воздуховодов к приточному вентилятору, который повышает давление воздуха. Вытяжные вентиляторы в потолке помогают выводить старый несвежий воздух наружу.

    Плюсы гибридной вентиляции

    • Лучшая герметизация здания
    • Сниженный риск обратной тяги от устройств сжигания топлива
    • Повышенный комфорт в помещении
    • Меньше аллергенов в воздухе помещений

    Минусы гибридной вентиляции

    • Плохая конструкция или неправильная установка могут привести к неэффективности
    • Позволяет воздуху с климат-контролем выходить через вытяжные вентиляторы
    • Недостаточные элементы противопожарной безопасности в проекте могут привести к проникновению дыма и огня по всему зданию

    Варианты ремонта и замены вентиляции

    Здесь, в компании Althoff, мы обеспечиваем ремонт, замену и модернизацию систем вентиляции многоквартирных домов. Наши профессиональные специалисты могут проверить качество воздуха в вашем здании, чтобы определить, есть ли у вас высокие уровни загрязнителей воздуха в помещении, а мы можем проверить влажность и измерить температуру воздуха в помещении во всем здании. Эти тесты помогают нам определить, соответствует ли ваша система вентиляции вашим потребностям. Если это не соответствует вашим потребностям, мы можем порекомендовать энергоэффективные решения для вентиляции, которые помогут улучшить качество воздуха в помещении и комфорт ваших жильцов. Некоторые решения, которые мы использовали в прошлом, включают установку систем вентиляции с рекуперацией энергии, изменение размеров или количества вентиляторов в вашем здании и установку увлажнителей и осушителей.

    Чтобы узнать больше о том, как мы можем повысить эффективность и действенность системы вентиляции вашего здания, позвоните нам по телефону 800-225-2443.

    Вентиляционные отверстия в многоквартирных домах

    По мере того, как многоквартирные дома становятся выше и их вместимость увеличивается, надлежащая вентиляция продолжает оставаться проблемой. Владельцы и арендаторы стремятся стать более энергоэффективными, и это также создает уникальные проблемы для обеспечения надлежащей вентиляции.Многоквартирные дома всегда подвергаются риску переноса воздуха от одного блока к другому, поэтому застоявшийся воздух постоянно рециркулирует. Также существует вероятность попадания в атмосферу наружного воздуха с поступающими загрязнителями, которые ухудшают качество воздуха в доме.

    Важно понимать, как работают системы вентиляции в многоквартирных домах, и как вы можете использовать эти знания, чтобы уменьшить некачественный воздух и необычные или отвлекающие запахи.

    Схема вентиляции в многоквартирных домах

    Системы вентиляции в многоквартирных домах обычно имеют 3 основных вида: естественная вентиляция, механическая вентиляция и гибридная вентиляция.

    Естественная вентиляция

    Естественная вентиляция просто включает в себя открытие окон и дверей в вашем многоквартирном доме. Открытие окон позволяет застоявшемуся воздуху выходить и поступать свежему воздуху. Плохо закрытые окна и двери также могут привести к естественной вентиляции, когда наружный воздух проникает через непроницаемые для воздуха пространства.

    Естественная вентиляция, по сути, бесплатна, свежий воздух легко подается в дом, и нет длительных процедур технического обслуживания.Обратной стороной естественной вентиляции является то, что из квартир выходит воздух с контролируемым климатом, а влажность не регулируется. Это может привести к дискомфорту в квартире, если на улице затхлый или загрязненный воздух.

    Механическая вентиляция

    Механическая вентиляция включает использование вентиляторов и воздуховодов для управления потоком наружного воздуха в здание. Поток воздуха в доме с регулируемым климатом также регулируется системами механической вентиляции. Система HVAC вашей квартиры включает в себя механическую вентиляцию.

    Механическая вентиляция улучшает качество воздуха в помещении за счет регулирования влажности и наружного воздушного потока. При правильном использовании они также могут помочь в достижении энергоэффективности. Проблемы механической вентиляции включают повышенные затраты и проблемы с влажностью воздуха.

    Гибридная вентиляция

    Гибридная вентиляция представляет собой сочетание как естественных, так и механических систем вентиляции. Приточные отверстия для свежего воздуха используются для впуска воздуха в здание, где воздух направляется через систему воздуховодов в приточный вентилятор.Вентилятор увеличивает давление воздуха и подает его на остальную часть здания. Затем вытяжные вентиляторы в потолке используются для вывода старого, несвежего воздуха за пределы здания.

    Гибридные системы могут улучшить качество воздуха в помещении, уменьшить появление аллергенов и поддерживать лучшее давление воздуха в здании.

    Последствия неправильной вентиляции

    Неправильная вентиляция — многоквартирный дом может подвергать жильцов воздействию влажного воздуха, загрязняющих веществ и аллергенов. Это может сделать пребывание в квартире нездоровым и менее комфортным. Кроме того, в многоквартирных домах часто проживают жильцы разного возраста, профессии и происхождения. Такие действия, как приготовление пищи, принятие душа и курение, могут привести к проникновению нежелательных запахов из одного помещения в дома других.

    Коридоры обычно представляют собой обычное пространство для возникновения нежелательных запахов, где изменения давления в здании имеют тенденцию вводить воздух из отдельных блоков в пространство коридора. Затем этот воздух может проходить через отверстия в дверях и окнах в другие квартиры.

    Плохая вентиляция в квартирах также связана с воздуховодами, которые долгое время не чистили. Загрязнения, такие как жир и грязь, забивают воздуховоды и уменьшают поток воздуха.

    Сделай сам, чтобы улучшить домашнюю вентиляцию

    При приготовлении пищи, купании или развешивании одежды для сушки убедитесь, что окна в комнате открыты, чтобы обеспечить лучшую циркуляцию воздуха. Держите дверь закрытой, чтобы обеспечить максимальную циркуляцию воздуха в этом конкретном пространстве. Это также предотвратит распространение некачественного воздуха в комнате на остальную часть дома.

    В остальное время держите двери в разные комнаты открытыми, чтобы свежий воздух мог циркулировать по всей квартире. Это также предотвратит появление неприятных запахов в одном месте. Вы также можете использовать потолочный или настольный вентилятор для механической циркуляции воздуха по дому, особенно во влажную погоду.

    Как можно чаще проветривайте свой дом, открывая окна 3 раза в день. Это позволяет удалить несвежий воздух и позволить свежему воздуху в помещении.

    Проектирование здания и надлежащая вентиляция

    Арендаторы также должны знать, как дизайн их многоквартирных домов может влиять на надлежащую вентиляцию.Многоквартирные дома с длинными лестничными клетками и лифтовыми шахтами часто труднее вентилировать. Убедитесь, что такие постройки правильно разделены перегородками и имеют подходящее расстояние между этажами. Плотно закрытые здания также должны иметь надлежащие системы механической вентиляции, поскольку естественный поток воздуха ограничен.

    Агрегаты с централизованной системой вентиляции с общими воздуховодами должны быть оборудованы децентрализованными системами HRV или ERV в каждой квартире. Эти системы оптимизируют поступление свежего воздуха в каждую квартиру и уменьшают распространение нежелательных запахов от одного помещения к другому.

    Приточно-вытяжная вентиляция с рекуперацией тепла.

    ЧТО ТАКОЕ КОНЦЕПЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ В КВАРТИРЕ?

    ЧТО ТАКОЕ КОНЦЕПЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ В КВАРТИРЕ?

    Перед тем, как будет разработана и озвучена окончательная концепция конкретного объекта, мы обсуждаем все исходные данные с заказчиком. Как правило, этот процесс занимает около 1 часа.

    Во время консультации мы затрагиваем такие моменты как: основные аспекты и тенденции в сфере вентиляции на украинском рынке; процесс проектирования инженерной системы; подбор оборудования; правильная разводка воздуховодов и т. д.Вместе с клиентом мы анализируем проект от корки до корки.
    В качестве примеров мы показываем некоторые уже реализованные проекты и объясняем, как они были на самом деле спроектированы и собраны, а также демонстрируем, как они выглядят в реальной жизни.

    Когда клиенты приходят в нашу компанию, их знания об этой инженерной системе обычно находятся на уровне пользователя. После консультации человек оставляет нас с глубоким пониманием того, зачем нужна система вентиляции, как она будет размещена и какую пользу принесет.Наша задача показать и рассказать все до мелочей, приводя практические примеры.
    Следующим этапом после обсуждения концепции станет разработка коммерческого предложения.

    Какие аспекты включаются в разработку коммерческих предложений?

    1. Количество воздуха, которое должно подаваться в эту квартиру, согласно:

    • общая площадь;
    • количество жителей;
    • комнат специального назначения.

    2. Подробное представление всей системы вентиляции, начиная с вентиляционной установки и заканчивая щелевыми диффузорами.

    Зачем это нужно? Система вентиляции выполнена в виде LEGO. В каждом наборе есть разные части, которые соответствуют своему назначению и стоимости, и наш заказчик должен четко понимать, почему здесь находится этот элемент системы, состоящий из твердых частиц, и его техническое объяснение.

    Неиспользование какой-либо конкретной детали влечет за собой такие последствия, как:

    • шумовые характеристики;
    • некачественная работа всей системы вентиляции;
    • вибраций на установке, т. К. Нет виброизоляторов;
    • дополнительных шумовых характеристик может появиться в канале вентиляции, если не используются шумоглушители;
    • клапанов — по какой причине они должны иметь встречную пружину, которая при отсутствии электричества принудительно закрывает систему.

    Мы стараемся все объяснить и показать клиенту, указать на целесообразность каждого элемента и оборудования в системе вентиляции.
    В рамках коммерческого предложения заказчик имеет право искать другую компанию, которая может предложить хотя бы такое же индивидуальное инженерное решение, а не просто навязывать шаблон спецификации на 5-6 позиций без учета каких-либо специфических характеристик жилого объекта и пожелания клиента.

    ВАЖНОСТЬ СПЕЦИФИКАЦИИ

    Поговорим о назначении спецификации для каждой из сторон сотрудничества.

    Главное, что клиент получает из документа, — это понимание следующих пунктов:

    • какое оборудование будет использоваться в квартире;
    • Концепция ценообразования
    • ;
    • какие детали присутствуют в системе и почему;
    • Бюджет системы
    • и перечень преимуществ, которые она принесет в будущем.

    Для моей команды это поэтапный алгоритм реализации вентиляции в квартире, все этапы в котором выполняются неукоснительно.
    Спецификация бесплатно не разрабатывается — в зависимости от области и задач стоимость варьируется от 400 до 1000 грн.

    ПОЧЕМУ ОБСУЖДЕНИЕ ВСЕГДА НАЧИНАЕТСЯ, И ТОЛЬКО ПОТОМ — РАЗРАБОТКА КОММЕРЧЕСКОГО ПРЕДЛОЖЕНИЯ?

    Мы можем спроектировать систему, но тогда клиент поймет, что на самом деле он не в состоянии за нее платить. Или может возникнуть ситуация, когда нет физической возможности смонтировать выбранную клиентом систему. Ведь для воздуховодов нужны заниженные потолки.Или нет возможности поставить вентиляционную систему в квартире из-за конструкции самого дома. Существует множество факторов, которые могут помешать внедрению инженерной системы на конкретном объекте.

    Важно! На первом месте всегда консультация с клиентом, а уже после — разработка коммерческого предложения.

    Шаг 4. Тип вентиляции всего здания

    Выберите тип системы вентиляции всего здания, чтобы обеспечить хотя бы воздушный поток, рассчитанный на шаге 3

    Вентиляция всего здания обеспечивает постоянную или прерывистую вентиляцию с низким потоком в доме для удаления общих переносимых по воздуху загрязняющих веществ из различных источников, включая отделку, мебель, людей, домашних животных, бытовую химию и домашнюю деятельность. Стратегии вентиляции всего здания можно разделить на три типа:

    Рекомендации по передовой практике

    При работе вентиляционного оборудования используется энергия, поэтому выбирайте оборудование с минимально возможной мощностью, чтобы снизить эксплуатационные расходы. Вентиляцию всего здания для дома площадью 1500 кв. Футов можно обеспечить с помощью вентилятора мощностью 5 Вт или воздухообрабатывающего устройства мощностью 500 Вт. Годовые эксплуатационные расходы будут существенно различаться в зависимости от выбранного оборудования.


    Желательно иметь возможность регулировать интенсивность вентиляции всего здания во время ввода в эксплуатацию, чтобы обеспечить минимальный воздушный поток, определенный на шаге 3.Регулировку можно выполнить несколькими способами, включая использование многоскоростного вентилятора, балансировочного демпфера или регулируемого программируемого таймера.


    Герметизируйте все воздуховоды для оборудования HVAC, независимо от того, где оно находится.

    Системы вытяжной вентиляции

    В системах вытяжной вентиляции используется одноточечный, двухточечный или многоточечный вытяжной вентилятор для вентиляции всего дома или квартиры. Вытяжной вентилятор (ы) удаляет загрязненный воздух в помещении. Наружный воздух проникает через множество мелких непреднамеренных утечек в оболочку здания.Если вентилятор расположен в жилом помещении, он должен иметь звуковой рейтинг не более 1,0 Сон.

    Характеристики одноточечной вытяжной системы вентиляции

    / Иллюстрация

    Вытяжной вентилятор (обычно вентилятор для ванны) обеспечивает как местную вытяжную вентиляцию, так и вентиляцию всего здания, а также средства управления вентилятором в соответствии с ASHRAE 62.2. В простейшем варианте этой системы используется усовершенствованный вентилятор для ванны, отвечающий требованиям к уровню шума для вентиляции всего здания.

    • Вентилятор ванной или прачечной настроен на непрерывную работу с низкой скоростью или с перерывами на более высокую скорость
    • Кухонная вытяжка с постоянной низкой скоростью и бесшумной работой (1. 0 сон или меньше на низкой скорости)
    • Вытяжной вентилятор для вентиляции всего здания
    • Канальный вентилятор для вентиляции всего здания

    Характеристики двухточечной вытяжной системы вентиляции / Иллюстрация

    • Два вытяжных вентилятора
    • Один вытяжной вентилятор с двумя воздухозаборниками

    Характеристики многоточечной вытяжной системы вентиляции / Иллюстрация

    • Три или более вытяжных вентилятора
    • Один вытяжной вентилятор с несколькими воздухозаборниками

    Узнайте о плюсах и минусах использования только вытяжной системы вентиляции.

    Раздел 24 Требование

    ASHRAE 62.2-2007

    Если воздухообрабатывающий агрегат или возвратный канал расположены в гараже , воздуховоды для системы отопления, вентиляции и кондиционирования воздуха должны быть герметизированы, чтобы утечка воздуха составляла не более 6% от воздушного потока воздуховода при измерении при 0,1 дюйма водяного столба. (25 Па) независимо от того, используется ли кондиционер для вентиляции .

    ASHRAE 62.2-2010

    Если воздухообрабатывающий агрегат или возвратный воздуховод расположен на за пределами границы давления , воздуховоды для системы HVAC должны быть герметичными, чтобы утечка воздуха составляла не более 6% от воздушного потока воздухообрабатывающего устройства при измерении при 0.1 дюйм вод. Ст. (25 Па), независимо от того, используется ли кондиционер для вентиляции .

    Системы вентиляции с питанием от источника

    В системах приточной вентиляции используется специальный вентилятор или кондиционер для печи или кондиционера, а также соответствующие элементы управления для обеспечения вентиляции всего здания. Приточный воздуховод приносит в дом наружный воздух. Отработанный воздух выходит из здания через множество мелких утечек в оболочке здания. Если вентилятор расположен в жилом помещении, он должен иметь уровень шума 1. 0 сонов или меньше.

    Характеристики специального приточного вентилятора

    / Иллюстрация

    Выделенный приточный вентилятор может быть установлен в механическом пространстве или через внешнюю стену и может обеспечивать фильтрацию и некоторое смягчение поступающего воздуха путем смешивания с комнатным воздухом либо на решетке, либо внутри шкафа приточного вентилятора. В зависимости от местного климата для поддержания комфорта необходимо соотношение смеси три к одному или четыре к одному (домашний воздух и наружный воздух).

    Узнайте о плюсах и минусах использования специального приточного вентилятора.

    Интегрированные системы с центральным вентилятором (CFI) — характеристики / иллюстрация

    При использовании существующего воздухообрабатывающего агрегата воздух должен подаваться снаружи на обратную сторону печи, теплового насоса или центрального кондиционера, чтобы обеспечить поток воздуха, требуемый стандартом ASHRAE 62. 2 для вентиляции всего здания. Чтобы снизить эксплуатационные расходы, воздухообрабатывающий агрегат может работать в течение одной трети времени, если он обеспечивает в три раза больший воздушный поток, чем система непрерывного действия.Кондиционер должен работать не реже одного раза в три-четыре часа, круглосуточно и без выходных в течение всего года, а не только тогда, когда требуется обогрев или охлаждение.

    Узнайте о плюсах и минусах использования воздухообрабатывающего агрегата.

    Модернизация до энергоэффективного нагнетательного двигателя

    Когда печь или кондиционер переменного тока используются для системы вентиляции всего здания, стоимость обеспечения вентиляции намного выше, чем при использовании вентилятора малой мощности. Электродвигатели воздуходувок обычно рассчитаны на мощность от 300 до 500 Вт, а более старые устройства обработки воздуха потребляют от 800 до 900 Вт.В последние годы были внедрены энергоэффективные модифицированные двигатели, которые могут снизить потребление энергии воздухообрабатывающими установками на 75-80%. Для системы, работающей непрерывно, окупаемость замены электродвигателя нагнетателя может составить всего 3 года. Ищите модифицированный двигатель ECM (двигатель с электронной коммутацией) или модифицированный двигатель BPM (бесщеточный двигатель с постоянными магнитами). В двигателях ECM и BPM используется аналогичная технология, но ECM — это торговая марка.

    Имейте в виду, что использование воздуходувки для вентиляции всего здания означает, что она будет работать чаще и что она будет работать только для вентиляции, когда нет потребности в обогреве или охлаждении.Это может быть от 10 до 30% в год. Таким образом, если двигатель обработчика воздуха мощностью 500 Вт работает 20% времени только для вентиляции, он будет использовать около 876 кВтч и обойдется домовладельцу в 175 долларов в год по цене 0,20 доллара за кВтч. Сравните это с одним модернизированным вытяжным вентилятором для ванной комнаты с двигателем постоянного тока, который будет обеспечивать требуемый воздушный поток, непрерывно потребляя 35 кВтч по цене 7 долларов в год по цене 0,20 доллара за кВтч.

    Характеристики нескольких специализированных вентиляторов / иллюстрация

    Несколько специализированных приточных вентиляторов с низким расходом и фильтрами можно установить в спальнях или коридорах.Каждый вентилятор подает определенную порцию наружного воздуха в каждую комнату. Одна стратегия состоит в том, чтобы подавать 10 куб. Футов в минуту в каждую спальню и, возможно, 20 куб. Футов в минуту в подсобное помещение, при условии, что сумма потоков равна или превышает общий требуемый воздушный поток. Необходимо следить за тем, чтобы эти небольшие приточные вентиляторы смешивались с воздухом в помещении, чтобы избежать проблем с комфортом.

    Характеристики специального многопортового приточного вентилятора

    / Иллюстрация

    Многопортовый приточный вентилятор можно установить в механическом помещении или на чердаке для подачи отфильтрованного наружного воздуха в несколько мест.Этот наружный воздух может быть смешан с домашним воздухом для охлаждения, но одно из преимуществ многопортового приточного вентилятора заключается в том, что он может подавать небольшое количество воздуха в несколько мест, что снижает вероятность возникновения проблем с комфортом из-за сквозняков.

    Сбалансированные системы вентиляции

    Сбалансированные системы вентиляции обеспечивают номинально равные объемы приточной и вытяжной вентиляции, поэтому, если требуется вентиляция 60 куб. Футов в минуту, эта система предназначена для удаления 60 кубических футов в минуту застоявшегося воздуха в помещении и подачи 60 кубических футов в минуту наружного воздуха.

    Сбалансированная система без функций рекуперации тепла / иллюстрация

    Система приточной вентиляции, совмещенная с вытяжной системой с одинаковой пропускной способностью, называется «сбалансированной» системой. Сторона подачи может быть встроенным или встроенным в стену приточным вентилятором или устройством обработки воздуха системы центрального отопления или охлаждения. Сторона выпуска представляет собой вытяжной вентилятор такой же мощности, который работает одновременно с приточным вентилятором. Ключевым моментом является согласование потоков приточной и вытяжной вентиляции, чтобы в жилом доме не было давления или сброса давления.

    Ознакомьтесь с преимуществами и недостатками сбалансированных систем без рекуперации тепла.

    Вентилятор с рекуперацией тепла (HRV) — характеристики / иллюстрация

    HRV перемещает тепло между входящим и выходящим воздушными потоками без прямого контакта между входящим и выходящим воздухом. Приточный воздух, приточный для вентиляции, проходит через пластиковую или металлическую сердцевину теплообменника.

    • В отопительный сезон HRV предварительно нагревает приточный вентиляционный воздух.Тепло передается от теплого выходящего воздуха входящему более прохладному воздуху.
    • В сезон охлаждения блок HRV предварительно охлаждает входящий воздух. Тепло передается от теплого поступающего воздуха к охлажденному отработанному воздуху, выходящему из здания.

    HRV может быть выделенным центральным блоком, который полностью подключен к большинству комнат в доме или из них, или может быть интегрирован с центральным устройством обработки воздуха для использования воздуховодов отопления или охлаждения для распределения умеренного воздуха по всему дому. HRV может подаваться во все комнаты, а может и не быть, но цель состоит в том, чтобы иметь два воздушных потока с примерно равным воздушным потоком для поддержания нейтрального давления в доме или квартире.Для HRV требуется специальный слив для конденсата.

    Вентилятор с рекуперацией энергии (ERV) — характеристики / иллюстрация

    ERV похож на HRV, но перемещает тепло и влагу между потоками приточного и вытяжного воздуха. Сердцевина ERV сделана из обработанной бумаги или пластика для передачи влаги.

    • В отопительный сезон ERV предварительно нагревает приточный вентиляционный воздух. Тепло и влага передаются от теплого выходящего воздуха входящему более прохладному.
    • В сезон охлаждения ERV предварительно охлаждает поступающий воздух.Тепло и влага передаются от теплого поступающего воздуха охлажденному отработанному воздуху, выходящему из здания.

    Как и HRV, ERV могут быть централизованными системами с полным воздуховодом или интегрированными с центральным устройством обработки воздуха. Они могут устанавливаться дистанционно или вставляться в потолок или стену. ERV не требует отвода конденсата, поскольку влага передается между входящим и выходящим воздушными потоками.

    Поскольку в большинстве климатических зон Калифорнии отсутствуют жаркие / влажные или чрезвычайно холодные условия, блоки HRV и ERV работают с очень похожей энергоэффективностью.

    Просмотрите плюсы и минусы использования HRV и ERV.

    Примерный план системы комфортной вентиляции квартиры

    Кол-во
    1 471 212 210 Комфортная вентиляционная установка ComfoAir 180, без пульта управления

    Класс энергоэффективности A

    1 € 1729,00 С € 1729.00
    2 471 212 215 Комфортная вентиляционная установка ComfoAir 180 В, без пульта управления

    Класс энергоэффективности A

    1 € 2034,00 С альтернатива
    3 655010 215 Панель управления ComfoSense 67 1 € 220,00 С € 220,00
    4 990 328 800 ComfoPipe Plus, двухканальный, L = 400 мм, H / W = 200/330 мм 7 € 28. 50 С € 199,50
    5 990 328 808 Компенсация длины ComfoPipe Plus 2 € 35,60 С 71,20 €
    6 990 328 807 Комплект для соединения двух каналов ComfoPipe Plus DN 125 1 € 61,10 С € 61,10
    7 990 328 814 ComfoPipe Plus широкий зажим 4 € 8.20 С 32,80 €
    8 990 328 816 Дистанционная рейка 4 € 5,20 С € 20,80
    9 990 328 805 ComfoPipe Plus вертикальная соединительная коробка 2 54,00 € С 108,00 €
    10 990 328 815 Узкий зажим ComfoPipe Plus 5 € 8. 20 С 41,00 €
    11 990 328 803 Коммутационный блок ComfoPipe Plus 1 € 50,90 С € 50,90
    12 990 328 671 ComfoPipe 125 трубка, L = 500 мм, D = 155/125 2 25,70 € С 51,40 €
    Итого по объектам: € 2585,70
    Распределение воздуха
    13 990 328 820 Глушитель длинный правый 1 € 254.00 С € 254,00
    14 990 322020 CK 300 двухканальный, L = 150 см 1 41,00 € С 41,00 €
    15 990 322021 Двухканальный отвод CK 300, H 90 градусов, горизонтальный 2 € 20,20 С € 40,40
    16 990 322023 CK 300 Двухканальный фитинг 1 € 12. 90 С € 12,90
    17 990 328 823 Flat 51 4-ходовой коллектор с одинарным подключением 2 113,00 € С € 226,00
    18 9
  • 063X
  • Вентиляционная трубка ComfoTube Flat 51, 1 м 14 € 13,25 D € 185,50
    19 990 322 012 Плоский изгиб 51 H, 90 градусов, горизонтальный < 4 € 18.70 С € 74,80
    20 9
  • 252X
  • Плоская заглушка 51, 1x 3 € 4,86 ​​ С € 14,58
    21 990 322015 ComfoSet Flat 51, регулятор расхода воздуха 2 € 17,20 С € 34,40
    Итого по распределению воздуха: € 883,58
    Вентс
    21 990 322060 Корпус решетки CLRF, DN 125, плоский 51, боковой 1 € 39. 00 С € 39,00
    22 990 322062 Клапан для ремонта корпуса решетки с втулкой, ComfoTube Flat 51 4 27,30 € С € 109,20
    23 990 326 254 Клапан приточного воздуха для ремонта высокоиндукционный, круглый, DN 90, D = 105 мм 3 € 14,30 С € 42,90
    24 990 326 253 Клапан вытяжного воздуха для ремонта, квадратный, DN 90, 180 x 112 мм 2 € 27.30 С € 54,60
    25 990 320 780 Дизайнерская решетка Venezia, CLRF / TVA, нержавеющая сталь, D = 160 мм, фильтр 1 € 35,50 С € 35,50
    Вентс итого: € 281,20
    Подключение наружного воздуха
    26 990 430 591 Решетка наружная комбинированная правая 1 € 132.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
