В момент постройки большинства сооружений, через дверные и оконные щели, и различные неплотности. С того момента, как в нашу жизнь пришли качественные пластиковые окна, металлические двери с хорошим уплотнителем, поступление воздушных масс в дома практически прекратилось, что очень сильно повлияло на естественную вентиляцию в жилище в негативную сторону.

[contents]

Казалось бы, можно решить вопрос регулярным проветриванием, но эта мера эффективна только зимой, и то не у всех, а летом, вместе со свежим воздухом, в наше жилище попадают пыль, аллергены и т.д. Что можно предпринять в таком случае, ведь возвращаться к старым деревянным окнам никому не хочется? Выход один, делать систему в жилище своими силами.

Содержание

1. Что такое принудительная вентиляция
2. Из чего состоит механическая вентиляция жилища
3. Какой тип выбрать
4. Правильный расчет — залог стабильной работы
5. Использование рекуператора
6. Использование компактных приточных систем

Что такое принудительная вентиляция

Механической или принудительной вентиляцией называется, созданный с помощью специального оборудования (вентиляторов), и подаваемый в жилище воздушный поток. Он создает в квартире избыточное давление, и вытесняет собой отработанный воздух, который выводится . В каждую комнату квартиры, воздушный поток поступает двумя способами:

1. С помощью точек входа уличного воздуха.
2. По объединенной в единую конструкцию, системе воздуховодов.

Наиболее эффективной схемой принудительной вентиляции жилых помещений является создание одновременно как принудительной приточной, так и механической вытяжной вентиляции. Входящий воздух может подогреваться посредством использования рекуператора, проходить фильтрацию и т.д. Сделать приточную вентиляцию своими руками совсем несложно, но, прежде всего, нужно знать, из чего она состоит.

Из чего состоит механическая вентиляция жилища

Такой вид системы состоит из массы отдельных элементов, которые выполняя разные задачи, объединены между собой.

• Воздухозаборные решетки. Они устанавливаются для предотвращения попадания в различного мусора, мелких грызунов и насекомых.
• Воздушные фильтры. Они могут быть различной конфигурации и сечения, но назначение у них одно: очистка поступающих в помещение воздушных потоков от механических примесей.
• Воздушные клапаны служат для регулирования количества попадающего с улицы воздуха и препятствуют проникновению в жилище холодных воздушных потоков, в случае остановки вентиляции.
• Приточные вентиляторы обеспечивают постоянный поток и направление воздуха в каналы или воздуховоды.
• служат для уменьшения шумов, создаваемых оборудованием и движением воздушных масс.
• Нагреватели воздуха обеспечивают нагрев воздушного потока до нужной температуры.
• Воздуховоды или каналы объединяют все приборы в единую систему.
• Автоматика позволяет изменять режимы работы, осуществлять контроль над каждым агрегатом, и синхронизировать их работу.
• Приточные моноблоки. В них конструктивно объединены все необходимые приборы. При подключении воздушных каналов к входу и выходу этого оборудования, вы получите приточный воздух с установленными вами параметрами.

Очень часто в механической приточной вентиляции используются оборудование, выравнивающие давление и распределяющее потоки воздуха по помещению.

Но, даже зная, из чего состоит приточная система, делать ее самостоятельно еще рано. Прежде всего, нужно выяснить, какой конкретно вид нужно устанавливать, и для этого нужно узнать какие существуют виды приточных систем.

Какой тип выбрать

1. Совмещенная. Это наиболее распространенный вид приточной вентиляции в наших домах и квартирах. Приточный вентилятор нагнетает воздух в помещение и выдавливает через естественные вытяжки использованный. Преимущества такой системы очевидны: невысокая стоимость, несложность монтажа. Такая система не позволяет проникать посторонним запахам в жилище. Но есть и некоторые недостатки, один из которых обустройство переточных решеток в межкомнатных дверях.
2. Приточная вентиляция с охлаждением воздуха предусматривает монтаж и установку в вентиляционную систему центрального кондиционера, но это делается не на одну квартиру, а на дом или отдельный стояк. У этой системы также есть недостатки – это большая стоимость холодильной машины и автоматики и большое количество устанавливаемых воздуховодов.
3. Вентиляция с подогревом подаваемого воздуха. Это сделать довольно несложно, если в квартире установить приточно-вытяжную вентиляцию с рекуперацией. Этот прибор несколько снизит энергозатраты и сможет поставлять теплый воздух в помещение за счет нагрева приточного воздушного потока, выходящим воздухом.
4. Приточно-вытяжные устройства с рециркуляцией. В этом случае в помещение также будут поступать подогретые приточные потоки. При рециркуляции воздух, выводившийся из нагретого помещения, частично смешивается с холодным приточным, тем самым его подогревая. Негативные стороны этого агрегата в том, что есть некоторые ограничения в его использовании. Например, в помещениях, где находятся взрывоопасный газ и т.д.

Даже теперь, когда мы познакомились с ее видами, делать приточно-вытяжную вентиляцию своими руками еще слишком рано.

Ее нужно правильно спроектировать и рассчитать.

Правильный расчет — залог стабильной работы

Проект может создаваться как при постройке сооружения, так и после введения его в эксплуатацию. Следует помнить, что в проекте должны учитываться все особенности постройки, назначения каждой комнаты и их площадь. Также он должен содержать точные указания мест установки оборудования и воздуховодов, а также произведенных расчетов нужного воздухообмена.

Расчет приточно-вытяжной вентиляционной системы включает в себя:

• Производительность вентиляции.
• Необходимую мощность и количество нагнетающих вентиляторов.
• Максимально возможный, согласно СНИП уровень шума, и скорость движения воздушного потока по воздуховодам.
• Необходимое сечение, площадь и материал, из которого должны быть выполнены воздуховоды.
• Тип и мощность дополнительного оборудования: рекуператоров, калориферов и т.д.

Использование рекуператора

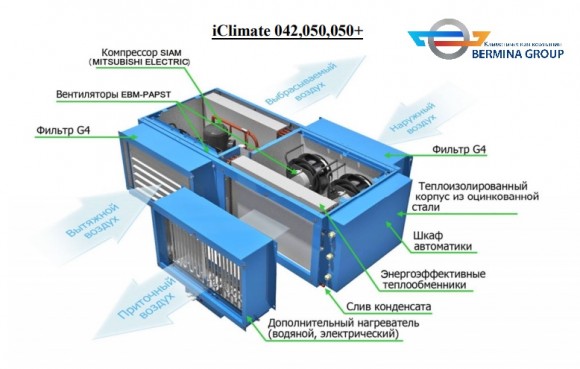

В настоящее время очень популярной системой вентиляции является приточная система, оборудованная рекуператором. Действительно, температура в квартире, круглогодично составляет от +18С до +27С. Почему бы это не использовать в приточно-вытяжной вентиляционной системе. Как это работает?

Воздух, поступая из вне, проходит через рекуператор, в котором теплый воздух из помещения обогревает входящий холодный, не смешиваясь между собой. В летний период все происходит, наоборот: с квартиры, воздух выходит теплый и охлаждается входящим с улицы. Все предельно просто. Рекуператоры бывают трех типов:

1. Пластинчатый.
2. Роторный.
3. С промежуточными теплоносителями.

Наиболее дешевый и соответственно популярный это рекуператор пластинчатый, но, на самом деле, наиболее эффективный – агрегат роторный. В отличие от своего дешевого собрата, роторный рекуператор может работать при температуре ниже – 15С. Использование такого прибора позволяет сохранить до половины тепла или холода в квартире, благодаря чему можно значительно экономить на газе, электричестве, на установке кондиционеров и сплит-систем или обогревателей.

Использование компактных приточных систем

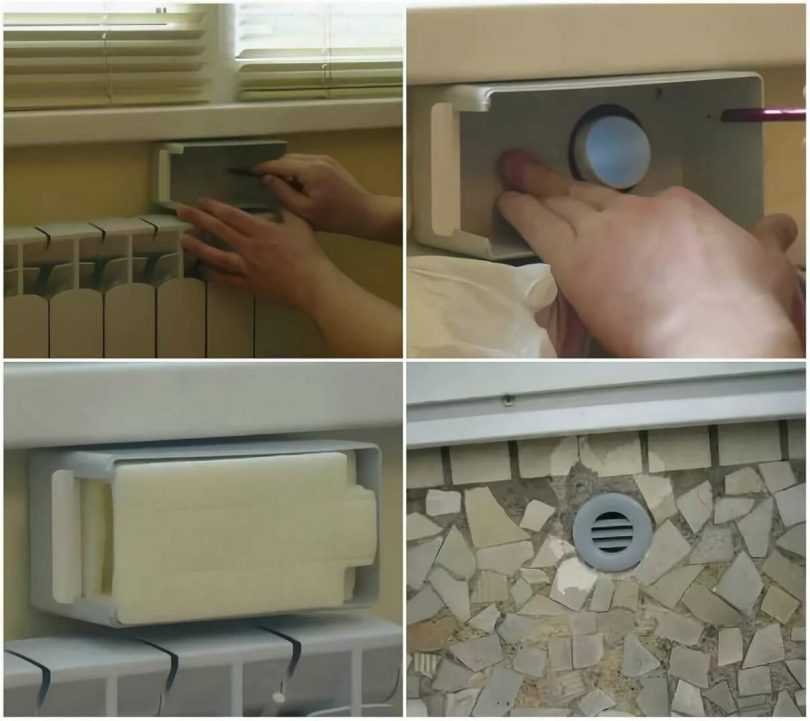

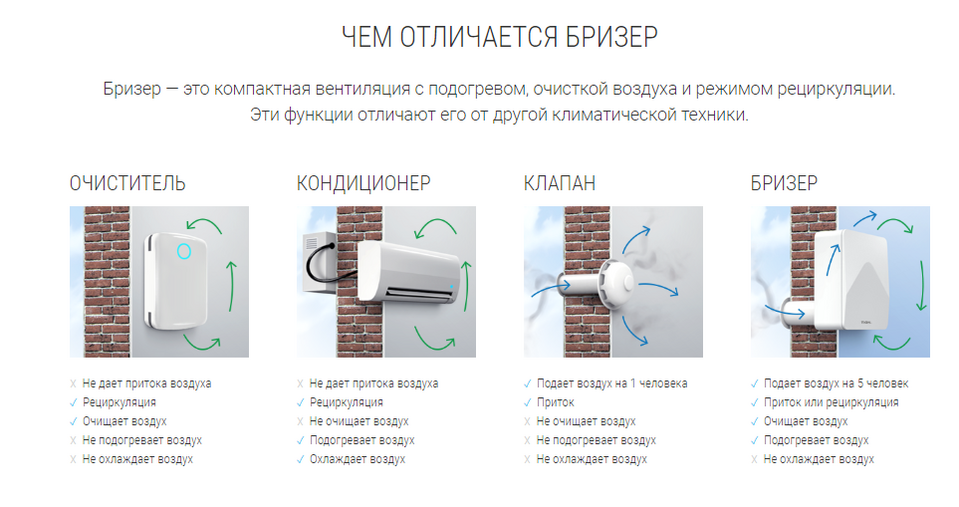

На сегодняшний день существует компактная приточная вентиляция, которая очень неплохо себя зарекомендовала.

Установка действительно небольшая, к тому же – энергосберегающая, обеспечивает приток уже очищенного и подогретого (или охлажденного, в зависимости от времени года) воздуха в помещение. Внутри этой коробки прячется вентилятор, подающий воздух с улицы, фильтр, очищающий этот воздух, рекуператор, принцип действия которого мы рассмотрели выше и автоматика, регулирующая работу приборов. Отработанный воздух засасывается вторым вентилятором, проходит через рекуператор, где и отдает свое тепло (или холод) входящему воздуху и выводится за пределы помещения. Удобно и эффективно. Установить его в квартире необычайно просто:

Как видите, самостоятельная установка приточно-вытяжной вентиляции такого типа не составляет особой сложности, но пробиться через несущую стену не так то и просто. Используйте для этого перфоратор и защитные средства: очки, перчатки и т.д. Если работа производится в высотном доме, то лучше всего привлечь для ее выполнения профессионалов.

Приточная вентиляция с подогревом воздуха своими руками

Если вы решили создать приточную вентиляцию с подогревом воздуха своими руками и не знаете с чего начать, попробуем в этой статье рассказать о составе такой системы и методике расчета оборудования и воздуховодов.

Состав приточной системы

Приточная система вентиляции с использованием нагрева воздуха состоит из вентилятора, обратного клапана, фильтра, электрического нагревателя, шумоглушителя и системы контроля мощности нагревателя. Шумоглушитель применяется в тех случаях, когда необходимо снизить уровень шума от работающего вентилятора. Для максимального уменьшения шума иногда применяют несколько шумоглушителей.

Шумоглушитель круглый серии СР

Обратный клапан перекрывает канал при неработающей вентиляции. Бывают типа бабочка или в виде заслонки с сервоприводом. При подаче напряжения заслонка открывается, при прекращении подачи закрывается.

Фильтр грубой очистки защищает элементы за собой от загрязнений с улицы и очищает приточный воздух от пыли, аллергенов и насекомых. Бывают кассетного и карманного типа. Карманный фильтры имеют большую площадь фильтрации, но дороже стоят. Фильтры для вентиляции имеют сменные вставки, которые снимаются и хорошо чистятся.

Электрический нагреватель предназначен для подогрева воздуха в холодный период года. Используется совместно с системой контроля нагрева. Это может быть и отдельная система автоматики, которая приобретается отдельно или может быть нагреватель со встроенным блоком управления. Также работу нагревателя может контролировать регулятор мощности нагрева Pulser.

Необходимо также позаботиться об установке реле времени для задержки отключения вентилятора для принудительной продувки тэнов нагревателя после его отключения.

Для уменьшения передачи вибрации и шума от вентилятора в сеть воздуховодов используются гибкие вставки ВВГ.

Гибкая вставка

Определение производительности

Первое, что необходимо сделать, это определиться с производительностью системы приточной вентиляции, то есть какое именно количество свежего воздуха с улицы будет подаваться в помещения. По старым, еще советским нормам, в жилые помещения необходимо подавать 60 м³/ч на каждого человека в помещении с постоянным пребыванием (спальня, детская) или 30 м³/ч в помещение с периодическим пребыванием (гостиная, кабинет). Европейские нормы в этом плане более лояльные и требуют меньшее количество свежего воздуха, в среднем м³/ч в час на каждого человека.

Примерный расчет приточного воздуха в квартире по старым нормам

• спальня, 2 человека: 60 х 2 = м³/ч
• детская, 1 человек: 60 м³/ч
• гостиная, 3 человека периодическое пребывание: 30 х 3 = 90 м³/ч

Итого, для трехкомнатной квартиры необходимо подавать м³/ч

Расчет по европейским нормам

• спальня, 2 человека: 30 х 2 = 60 м³/ч
• детская, 1 человек: 30 м³/ч
• гостиная, 3 человека периодическое пребывание: 20 х 3 = 60 м³/ч

Итого, для квартиры необходимо подавать м³/ч.

Какой метод правильный и как правильно подобрать расход? Мы рекомендуем ориентироваться на место расположения самого здания. Если это здание, которое находится в районе города с большим трафиком, то лучше остановиться на большем расходе воздуха. Если это тихий район или за городом, то логично выбрать меньший расход воздуха.

С расчетным методом мы ознакомились, есть еще нормы расхода воздуха по кратности воздухообмена. Кратность воздухообмена это величина, которая показывает сколько раз за один час должен смениться воздух.

Расчет всегда ведется или по кратности воздухообмена или по расчету. Выбирают большее значение.

Бытовые помещения	Кратность воздухообмена
Жилая комната (в квартире или общежитии)	3 м3/ч на 1м2 жилых помещений
Кухня квартиры или общежития
Ванная комната
Душевая
Туалет
Прачечная (бытовая)	7
Гардеробная комната	1,5
Кладовая	1
Гараж
Погреб

Таблица кратности воздухообмена для коммерческих или производственных помещений

Промышленные помещения и помещения большого объема	Кратность воздухообмена
Театр, кинозал, конференц-зал	м3 на чел.
Офисное помещение
Банк
Ресторан
Бар, кафе, пивной зал, бильярдная
Кухонное помещение в кафе, ресторане
Универсальный магазин	1,
Аптека (торговый зал)	3
Гараж и авторемонтная мастерская
Туалет (общественный)	(или м3 на 1 унитаз)
Танцевальный зал, дискотека
Комната для курения	10
Серверная
Спортивный зал	Не менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест)	2
Парикмахерская (более 5 рабочих мест)	3
Склад
Прачечная
Бассейн
Промышленный красильный цех
Механическая мастерская
Школьный класс

Расчет сети воздуховодов

Значения производительности, которые указываются в технических характеристиках вентилятора, подразумевает максимальную производительность при свободном напоре, то есть работающий вентилятор без воздуховодов и комплектующих.

Для того, чтобы подобрать вентилятор с правильным расходом, необходимо произвести расчет сечений воздуховодов и потерю давление этой сети и комплектующих.

Расчет необходимо начать с составления эскиза системы с указанием мест расположения воздуховодов, вентиляционных решеток, вентиляторов, а также длин участков воздуховодов между тройниками, затем определить расход воздуха на каждом участке сети.

Сопротивление прохождению воздуха в вентиляционной системе, в основном, определяется скоростью движения воздуха в этой системе. С увеличением скорости возрастает и сопротивление. Это явление называется потерей давления. Чем выше сопротивление такой системы, тем меньше расход воздуха, перемещаемый вентилятором.

Расчет потерь на трение для воздуха в воздуховодах, а также сопротивление сетевого оборудования (фильтр, шумоглушитель, нагреватель, клапан и др.) может быть произведен с помощью соответствующих таблиц и диаграмм, указанных в каталоге. Общее падение давления можно рассчитать, просуммировав показатели сопротивления всех элементов вентиляционной системы.

Начнем с выбора скорости движения воздуха в воздуховоде с помощью таблицы

Тип	Скорость воздуха, м/с
Магистральные воздуховоды	4,,0
Боковые ответвления	3,,0
Распределительные воздуховоды	1,,0
Приточные решетки	1,,0
Вытяжные решетки	1,,0
Решетка забора воздуха	3,,0

Определение скорости движения воздуха в воздуховодах происходит по формле:

V= L / *F (м/сек)

где L – расход воздуха, м³/ч; F – площадь сечения канала, м2.

Таким образом можно подобрать сечение каналов, зная допустимую скорость движение воздуха в воздуховоде.

Предлагаем воспользоваться таблицей для подбора сечения круглого воздуховода

Диаметр воздуховода, мм	Расход воздуха при скорости воздуха, м³/ч
	2 м/с	3 м/с	4 м/с	5 м/с	6 м/с
Ø мм	52	78
Ø мм	90
Ø мм
Ø мм
Ø мм
Ø мм

Таблица для подбора прямоугольного воздуховода

Сечение воздуховода, мм	Расход воздуха при скорости воздуха, м³/ч
	2 м/с	3 м/с	4 м/с	5 м/с	6 м/с
55х	43	65	87
60х	52	78
60х	88
90х

Например, вы выбрали требуемый расход воздуха м³/ч и хотите рассчитать, какое сечение круглого воздуховода необходимо для корневого или магистрального воздуховода, который будет идти от приточной системы вентиляции в помещения до первого ответвления.

Примем скорость в корневом сечении м/с. По таблице подходит воздуховод диаметром мм или прямоугольный сечением 60х мм.

Расчет потерь

После того, как определены сечения всех ответвлений, необходимо подсчитать потери каждого участка воздуховода, включая ответвления.

Потери на прямых участках можно определить по диаграмме ниже, где приводятся потери в одном метре круглого воздуховода при определенном расходе воздуха.

Например, при расходе воздуха м.куб. и диаметре воздуховода мм падение давления составит 0,2 Па на каждый метр воздуховода.

Для определения потерь на поворотах удобно пользоваться графиком ниже

Далее подсчитываются потери на обратном клапане, фильтре, шумоглушителе и нагревателе по таким же диаграммам, которые приводятся в документации.

Все потери суммируются и данная величина в Па является давлением, которое необходимо продавить вентилятору для того, чтобы обеспечить требуемую производительность.

Например, вы определили общую потерю давления в Па. По диаграмме выше слева проводим прямую до пересечения с кривой ВКМ и видим, что при таком давлении производительность приточной системы составит м³/ч.

Рекомендуется всегда выбирать вентилятор с запасом по производительности как минимум 30%, снизить производительность до необходимого параметра всегда можно сделать с помощью тиристорного регулятора (это справедливо, если используется однофазный электродвигатель).

При эксплуатации приточной системы неизбежно возникает ситуация, когда фильтр начинает постепенно засоряться, что вызывает потери давления. Поэтому регулятор может помочь для повышения производительности. Также следует всегда проверять степень его засорения, периодически производить чистку фильтра.

Итоги

Использование наборной приточной системы вентиляции иногда оправданно при коммерческой вентиляции, когда необходимо обеспечить подачу свежего воздуха при минимальных затратах на создание системы. Мы рекомендуем при финансовой возможности использовать готовые моноблочные системы, где все компоненты находятся внутри корпуса установки.

Такие установки комплектуются современными системами автоматики, которая полностью контролирует всю работу системы, сигнализирует о поломке или необходимости сервисного обслуживания, обеспечивает безопасность использования вентиляции, что немаловажно при вентиляции жилых помещений. Также они оборудованы недельными таймерами, с помощью которых можно программировать автоматическое включение и выключение системы.

как сделать эффективную систему

Независимо от того, делается вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Вы можете самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большую часть работ, что приведет к значительной экономии средств. А как это сделать — подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организации притока свежего воздуха.

Содержание статьи:

• Нормативные требования к вентиляции квартир
  • Правила расчета минимального воздухообмена
  • Как обеспечить циркуляцию воздуха?
• Создание условий для работы вытяжки
  • Проверка работы вентиляционной шахты
  • Установка вытяжных отверстий
• Управление притоком
  • Снижение герметичности оконных блоков Установка вентиляции стен
  • 10014
• Монтаж канальных систем воздухообмена
  • Основные правила проектирования воздуховодов
  • Особенности монтажа пластиковых коробов
• Выводы и полезное видео по теме

Поскольку Нормативные требования к вентиляции4 квартир 90 непосредственно влияет на качество жизни, проведены научные исследования по определению ее оптимальных параметров, результаты которых отражены в нормативных актах.

Основным документом, регламентирующим организацию вентиляции жилых помещений, является СП 54.13330.2016 «Здания жилые многоквартирные», актуальная редакция СНиП 31-01-2003 .

Правила расчета минимального воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать, используя данные таблицы 9.1. СП 54.13330.2016 .

В расчетах нельзя просто суммировать цифры. Для жилых помещений под воздухообменом понимают поступление воздуха извне и его отток в кухню, ванную и т. д., а для технических помещений — приток из жилых помещений и выпуск за пределы квартиры.

Следовательно, необходимо отдельно рассчитать необходимые объемы притока и отвода, чтобы в результате взять максимальное значение этих двух величин.

Есть одно предостережение. Проектировщик многоквартирного дома обязан рассчитать величину притока для расчета теплового баланса, а значение вытяжки для расчета параметров вентиляционных установок.

Жильцы квартир вправе по своему усмотрению осуществлять вентиляцию меньшей мощности, что и происходит в подавляющем большинстве случаев.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Необходимо провести для понимания необходимой мощности вентиляционных устройств

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Подробный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественной циркуляции воздуха необходимо обратить внимание на следующие показатели:

• избыточная влажность воздуха (можно измерить с помощью гигрометра) — выражается в появлении грибка на стенах и потолке, т.к. а также запотевание оконных стекол зимой;
• недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) — выражается в затруднении дыхания у всех людей, находящихся в квартире.

Если такие эффекты можно наблюдать по всей квартире, то это означает отсутствие общеприточно-вытяжной вентиляции. Если они возникают в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность — основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно п. 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха должен быть обеспечен в жилые помещения и кухню, а вынос из кухонь, санузлов и уборных.

В этом случае недопустимо попадание воздуха из технических помещений в другие части квартиры. Его нужно вести прямо к вентиляционной шахте.

Таким образом, довольно легко составить схему движения воздуха в зависимости от планировки квартиры, когда в помещения с окнами он будет поступать извне, а отток будет происходить в местах выхода вентиляционных шахт Выход.

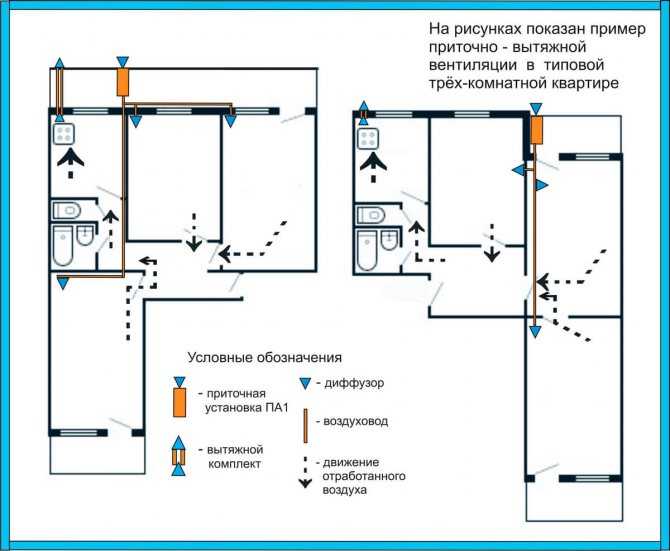

Пример схемы движения воздуха в типовой квартире с двумя выходами в вентиляционные шахты, расположенные на кухне и в ванной

Движение воздуха между помещениями квартиры должно происходить при плотно закрытых дверях.

Для этого можно сделать следующее:

• установка специальных вентиляционных отверстий, представляющих собой обычные отверстия в дверях, закрытые специальными декоративными элементами;
• применение дверной коробки без порога, что позволяет оставлять зазор высотой 5-10 мм между полом и закрытой дверью;
• Владельцы домашних кошек часто вынуждены устанавливать в межкомнатных дверях люки, которые одновременно служат и вентиляционным отверстием.

Порядок организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточно прост. Для этого с помощью дрели или электролобзика вырежьте отверстия, в которые на клей будут посажены специальные кольца.

Либо можно сделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери саморезами.

Для того, чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой, вам понадобится только электролобзик и клеевой пистолет

Прорезать вентиляционные отверстия в пластиковой или стеклянной двери достаточно сложно. Для этого нужна сноровка и специальный инструмент, иначе велик риск повредить дверь, а также возможно получить серьезную травму.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создать в помещении положительный микроклимат. Поэтому в любом доме есть специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением исправного функционирования вытяжной вентиляции, можно выполнить самостоятельно без привлечения специалистов.

Проверка работы вентиляционной шахты

Поступление свежего воздуха в квартиру может происходить в разных местах, а удаление — через одно или два отверстия, ведущие в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого прикрепите лист обычной бумаги к вентиляционной решетке, полностью закрывая ее.

При нормальном потоке воздуха бумага прилипает к выпускному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Небезопасно проверять тягу в вентиляционной шахте открытым пламенем. Накопившаяся пыль или утечка газа могут привести к пожару.

Чтобы выяснить основную причину плохой тяги, откройте окно или входную дверь, ближайшую к отверстию, и снова прикрепите лист к решетке.

В этом случае возможны два варианта:

• если бумага «прилипла» к решетке, это означает недостаточный приток воздуха при закрытых окнах;
• если поток остается настолько слабым, что не может удержать бумагу, то проблема в вентиляционной шахте или в ответвлении, которое к ней ведет.

Если недостаток воздухообмена возник из-за проблем с вентиляционной шахтой, необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Галерея изображений

Фото

Это, пожалуй, самый простой, но небезопасный способ проверить тягу в шахте. В случае протечки там скапливается горючий газ, а пламя может вызвать взрыв

Еще один простой способ проверить тягу в вентиляции – поднести лист бумаги к вытяжному каналу. Если есть тяга, лист должен плотно прижиматься к решетке. Если этого не произошло — требуется очистка системы

Самый надежный способ проверки тяги — использование специальных приборов — анемометров. Такой прибор можно приобрести самостоятельно, либо вызвать специалиста, который проверит наличие тяги в вентиляционной шахте

Очень часто причиной плохой работы вентиляции является грязная решетка на вентиляционном канале. Во избежание проблем решетку необходимо регулярно очищать от скопившегося жира и грязи

Проверка вентиляции огнем

Проверка тяги бумажкой

Тест шахтного тягового инструмента

Грязная вентиляционная решетка

Несмотря на то, что их много советы в интернете по очистке шахты своими силами, это не нужно по следующим причинам:

• в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводятся на специальном оборудовании;
• даже при обнаружении засора его не получится сдуть бытовым феном или пылесосом, а при попытке пробить препятствие можно повредить шахтную коробку;
• в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
• Самовольное изменение конфигурации шахты (например, расширение или удаление выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и незамедлительно устранять возникшие неполадки. Шахта является общедомовой собственностью, поэтому все работы должны выполняться за счет общих средств.

Очистка каналов вентиляционной шахты требует специальной подготовки, оборудования и оборудования. Со стороны квартиры данная процедура не может быть качественно реализована

На нашем сайте есть и другие статьи с подробными инструкциями по проверке вентиляции в квартире и отзывами о том, как устранить проблему:

Установка вытяжных отверстий

Отверстия, ведущие к вентиляционной шахте, закрыты специальным пластиком решетки, имеющие декоративное и функциональное назначение. Обычно в месте установки вставляются заглушки и затем конструкция монтируется на саморезы.

При облицовке стены можно приклеить легкую сетку силиконовым герметиком, минимизируя риск повреждения плитки.

При недостаточной скорости истечения при естественной циркуляции приобретается и устанавливается решетка со встроенным вентилятором лопастного (осевого) типа. Крепление такого устройства к стене необходимо производить только саморезами.

При покупке вентилятора следует обратить внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, кабель питания лучше кинуть заранее, даже если установка вентилятора не планируется. В противном случае тогда вам придется осуществлять внешнюю прокладку силового кабеля, что негативно скажется на дизайне помещения.

Поскольку нет необходимости в постоянной работе вентилятора, для него устанавливается отдельный выключатель. Схема подключения вентилятора к сети при включении лампы – популярный вариант для ванных комнат.

Есть более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией. .

Схема включения вентилятора одновременно с осветительными приборами элементарна. При наличии навыков электрика ее воплощение не составит труда

Любое отверстие, ведущее в вентиляционную шахту, должно быть установлено. Защищает помещение от изменения направления воздушных потоков и воздуха из шахты, что зачастую не соответствует санитарным нормам.

Реверс может возникать по следующим причинам:

• постепенное сокращение живого сечения шахтного канала в результате засорения;
• резкое уменьшение живого сечения шахтного канала в результате попадания постороннего предмета;
• увеличен приток воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Фотогалерея

Фото

Самый популярный способ закрыть вентиляционное отверстие – установить на него пластиковую решетку.

Из-за постоянной повышенной влажности в ванной не всегда справляется естественная вентиляция. Поэтому рекомендуется дополнительно установить канальные вентиляторы

Для подключения кухонной вытяжки к вентиляции используются специальные решетки с отверстием, куда вставляется труба, идущая от вытяжки

Кроме вентиляционных решеток, выполняющих скорее декоративную функцию, на вентиляционном канале должен быть установлен обратный клапан, который предотвратит попадание воздуха из шахты в квартиру

Вентиляционные решетки

Установка канального вентилятора в ванная комната

Вытяжка на кухне

Обратный клапан для вентиляции

Приток свежего воздуха

Новейшие домостроительные технологии, а также активное использование пластиковых окон надежно защищают современное жилье от замерзания и сквозняков. Наряду с этим возникает проблема нехватки свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточная вентиляция в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах воздух поступает в помещения в основном через щели в оконных рамах. Поэтому организация прохода воздуха через элементы пластиковых окон и балконных дверей признана одной из распространенных способы создания достаточной приточной вентиляции.

Для окон оптимальное решение — установка при установке оконного блока.

Приточный клапан устанавливается в верхней части оконной рамы. Входящий холодный воздух устремляется вниз и смешивается с более теплым воздухом помещения

Установка приточного клапана обсуждается на этапе заказа. Если окно уже установлено, то устройство воздухопропускания можно реализовать самостоятельно, однако процедура эта довольно трудоемкая и специфическая, именно поэтому ее лучше доверить профессионалам.

Также существует несколько методов уменьшения герметичности окна, основанных на частичном удалении уплотнителя:

• Уплотнительную часть сделать съемной, чтобы ее можно было поставить обратно в случае сильного ветра.
• В нижней части снаружи окна и в верхней внутри удалить мелкие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной рамой, нагреваться и выходить в помещение.

Однако это крайние меры: их нельзя часто использовать в зимний период из-за образования конденсата, его замерзания с образованием льда и выхода из строя механизма фиксации положения окна.

Фотогалерея

Фото

Ручной регулируемый клапан

Автоматический клапан на окно

Ручка приточного клапана

Приточный клапан на деревянное окно

Установка настенной вентиляции

С точки зрения простоты и эффективности вентиляции самостоятельный монтаж, лучшим решением будет установка настенного приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный стеновой клапан позволяет регулировать мощность воздушного потока и защищает дом от пыли и шума

Процедура установки настенного клапана следующая:

1. В стене необходимо просверлить отверстие с небольшим наклоном наружу. Для кирпичных стен подойдет обычная дрель, а вот для панельных домов придется использовать процедуру алмазного сверления. В этом случае целесообразно использовать пылесос с водосборным кольцом.
2. Вставьте воздуховод и правильно изолируйте его, иначе клапан может замерзнуть. В качестве материала может использоваться минеральная вата и пенополиуретан.
3. Прикрепите корпус клапана, отметьте точки крепления, просверлите отверстия и вставьте дюбели. Надев корпус, прикрутите его к стене.

Наконец, установите внешнюю решетку. Здесь необходимо соблюдать меры безопасности.

Фотогалерея

Фото

1 этап — разметка и сверление отверстий

2 этап — теплозвукоизоляция отверстия

3 этап — установка декоративных решеток

4 этап — установка клапанной головки

Рекомендуем также прочитать другую нашу статью, в которой описан пошаговый процесс. .

При выборе места установки клапана необходимо учитывать следующие моменты:

• простота и безопасность установки наружной решетки для квартир, расположенных не на первом этаже;
• правильное размещение внутренней головки клапана с точки зрения дизайна помещения;
• возможность подогрева поступающего воздуха от стационарных отопительных приборов.

Поэтому самым популярным местом для установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используйте клапаны со встроенными вентиляторами. Однако они требуют подачи электричества и издают некоторый шум, особенно слышный ночью.

Установка двух-трех устройств, обеспечивающих естественный приток воздуха, проще и дешевле, чем установка настенного приточного клапана с вентиляцией

Кроме приточного клапана, оснащенного вентилятором, можно подключить увлажнитель и для поддержания благоприятного микроклимата в жилом помещении комната.

Однако их необходимо грамотно вписать в дизайн помещения, так как вся конструкция будет занимать намного больше места, чем головка обычного устройства.

Монтаж канальных систем воздухообмена

При монтаже канальных систем вентиляции или вытяжек применяют специальные воздуховоды или гибкие гофрированные трубы.

Также нужны для перемещения воздуха из технических помещений на удаленный вход в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно самостоятельно.

Основные правила проектирования воздуховодов

Для квартир нет необходимости использовать металлические вентиляционные воздуховоды, рассчитанные на прохождение воздуха с большими скоростями и работу при минусовых температурах. Пластиковые ящики просты в установке и легко вписываются в дизайн любого помещения.

Вы можете найти много предложений. различающиеся по цвету, площади сечения, форме, способу соединения секций и способу крепления к стенам и потолку.

Наличие большого количества фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой поперечного сечения с технической точки зрения не принципиален.

Площадь поперечного сечения следует выбирать такой, чтобы скорость потока не превышала 2 м/с. В противном случае в канале возникнут шумы, а увеличение сопротивления приведет к быстрому износу оборудования.

Размер пластикового вентканала для квартиры необходимо выбирать таким образом, чтобы расход воздуха при максимальной нагрузке составлял от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество витков , сужения и переходы, увеличивающие аэродинамическое сопротивление движению потока, создают шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного канала легкие, поэтому при креплении не требуют особых действий.

В зависимости от расположения монтаж осуществляется следующим образом:

1. Внутри шкафов элементы крепятся струбцинами к стенкам шкафа. В местах прохода через стены и перегородки вводят пенопласт или пенопластовые вставки для предотвращения дребезжания при работе системы.
2. Над шкафами элементы крепятся с помощью любых держателей и шурупов.
3. Конструкция крепится к стене и потолку с помощью специальных хомутов, которые можно приобрести для любого размера канала. Расстояние между креплениями должно быть не более 1 метра.

Сразу после установки вентиляционного канала, который впоследствии будет скрыт за натяжным или натяжным потолком, необходимо проверить его работу при максимально возможном расходе воздуха. Обнаруженные проблемы проще исправить сразу, пока доступ к системе затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому самостоятельные растворы

лучше не использовать Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности конструкционных швов.

Для этих целей не обязательно использовать клей или составы типа «жидкие гвозди», так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если разгерметизация все же произошла, и нет возможности демонтировать воздуховод для ее устранения, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Порядок обеспечения вентиляции через межкомнатные двери:

Сочетание естественной и принудительной вентиляции с тройником и обраткой клапан:

Проверку качества воздухообмена в квартире и большую часть работ, связанных с обеспечением нормальной циркуляции воздуха, можно выполнить самостоятельно. Однако для установки сложного оборудования или выполнения работ, связанных с риском, лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо разбираетесь в теме? Может быть, вы заметили неточность или ошибку в рецензируемом материале? Пожалуйста, напишите нам об этом в комментариях.

Или у вас возникли трудности с организацией венсистемы и вы хотите уточнить некоторые моменты? Обратитесь за советом к нашему инженеру — мы постараемся вам помочь.

что вам нужно знать. Варианты исполнения системы вентиляции

При строительстве высотного дома необходимо учитывать множество важных инженерных моментов. Одним из таких пунктов является кондиционер. Вентиляция многоквартирного дома представляет собой сложную схему циркуляции воздуха. Поэтому от конструкции этой системы зависит правильность ее работы. Кондиционирование в сочетании с отоплением создает в ваших домах микроклимат, от которого зависит ваше здоровье и хорошее настроение. Основными источниками загрязнения воздуха в помещении являются: плита, стиральная машина и ванная комната. В результате в воздухе образуется большое количество вредных паров и газов, оказывающих пагубное воздействие на организм человека.

В большинстве случаев договорные и договорные правила строительных работ согласовывались в качестве основы договора. Однако он предусматривает только четырехлетний, иногда двухлетний срок исковой давности по дефектам. Сколько длится этап строительства? На момент распределения уже есть график, который определяет, какая компания будет выполнять свою работу и когда и какой продукт будет завершен. Этот план показывает, как отдельные этапы и процессы в строительстве могут переплетаться.

Профессиональная чистка вентиляции

Продолжительность строительного процесса зависит от того, какую планировку вы выберете. Например, если вы создадите дом из сборных строительных элементов, процесс строительства завершится быстрее. Если ваше планирование включает в себя внутренние службы, планирование отличается и должно также оставлять место для поглощения любых задержек.

Для того, чтобы узнать, правильно ли работает система вентиляции у Вас, необходимо обратить внимание на следующие признаки:

• запотевание окон;
• конденсат на стекле и стенах;
• сырость в углах комнаты;
• появление грибка.

Важно! Чрезмерная влажность и грибок могут привести к проблемам с дыханием.

Точные процессы в строительстве фиксируются в строительном дневнике. Ведение этого дневника — одно из главных достижений архитектора. Здесь все процессы и отдельные работы фиксируются по длительности. Разумеется, она не только служит строительной документацией, но и служит основанием для последующих претензий по дефектам.

Как только вы сможете увидеть стены и фермы крыши относительно быстро на первой фазе, с видимым прогрессом они станут немного медленнее. Подготовлены электрика и строительные услуги, установлены окна. Он должен хорошо и долго фильтроваться. Если стяжка высохла, все остальное можно сделать в короткие сроки. Закончены фасады, начинается сборка дверей, полы облицованы или облицованы шпоном. Расширение ванных комнат закончено и уложено ковровое покрытие. Руководители дают в руку ручку и должны хорошо координироваться и координироваться друг с другом, чтобы дело шло быстро, и, например, леса не должны сначала разбираться, а вскоре после этого перестраиваться.

Самый простой и эффективный способ проверить вытяжку. Просто подойдите к нему и прикрепите небольшой лист бумаги. При правильной работе бумага начнет затягиваться в воздушный клапан.

Особенности вентиляции в многоэтажном доме

Эти особенности следующие:

• воздух должен двигаться так, чтобы выветривать неприятные запахи из комнат, кухни и санузла;
• для каждого здания конкретно рассчитывается своя вытяжная система;
• в некоторых домах установлены вытяжные вентиляторы, поэтому в таких домах необходимо предусмотреть дополнительную шумоизоляцию;
• Кондиционирование воздуха в многоэтажных зданиях должно контролироваться для снижения затрат на воздушное отопление.

Виды исполнения системы вентиляции

Естественная вентиляция бывает следующих видов:

После строительства Передача новостройки аналогична доставке нового костюма. В обоих случаях владелец проверяет приобретенный объект на наличие изъянов или ошибок. Может случиться так, что переделка необходима, потому что проведение аукциона не идеально. В тяжелых случаях снижение, например. Например, из-за серьезных дефектов полностью заброшены.

В случае зданий эта проверка проводится в рамках приемочных испытаний подрядчиком-архитектором совместно с заказчиком. Подрядчики, прежде чем принимать свои сделки, должны доказать, что их работа свободна от недостатков и соответствует договорным соглашениям. Имеющиеся недостатки фиксируются в итоговом отчете о приемке отчета, и одновременно с ответственными компаниями заключаются договоренности о виде и сроках устранения недостатков. С принятием срока исковой давности по гарантийным обязательствам. В этот период компании, занимающиеся строительством, в отношении ответственности могут быть продемонстрированы, обязаны устранить недостатки, возникающие в их деятельности.

• индивидуальный — каждая квартира имеет свой вытяжной канал с видом на крышу. Но сейчас этот способ проветривания не популярен;
• вытяжных каналов всех квартир соединены одним горизонтальным коробом, выходящим на крышу;
В одно помещение ведут
• вентиляционные коммуникации всего дома, воздух из которых с помощью специального оборудования забирается наружу.

Чтобы лучше понять, как устроена вентиляция в многоквартирном доме, рассмотрим, какие существуют пути движения воздуха:

В целях дальнейшего обеспечения соблюдения требования об устранении недостатков в договорах подряда с мастерами возможно предусмотреть сохранение сумм обеспечения от суммы окончательного счета на срок исковой давности по гарантийным обязательствам. Однако строительные компании могут досрочно заменить обеспечительный платеж, предоставив банковскую гарантию, которая будет оформлена по определенным параметрам, и, таким образом, потребовать уплаты суммы. До истечения срока исковой давности будет проведена дополнительная проверка на наличие дефектов, если это необходимо, чтобы определить, не возникали ли в последнее время новые дефекты.

• натуральный;
• комбинированный;
• механический.

Естественный способ предполагает проникновение свежего воздуха в квартиру через окна, а выход через вентиляционные каналы за счет разницы давления и температуры.

Комбинированный метод предполагает создание искусственного потока воздуха и его естественного вывода или наоборот.

Если это так, они будут уведомлены о компаниях в течение разумного периода времени — обычно в письменной форме — по запросу об удалении. Если вы также заказали финальную стадию проекта, ваш архитектор также будет вашим контактным лицом для последующего сопровождения вашего строительного проекта. Он поможет вам после завершения строительного проекта справиться с предстоящими задачами, а также устранить любые дефекты или любые трудности, которые могут возникнуть.

Комбинированный тип систем

Все под одной крышей, файл для дома. Дом вашей мечты уже здесь, и вы можете двигаться быстро. Вы получили все строительные документы от архитектора, а также у вас есть свой документ. Целесообразно хранить все счета-фактуры, записи о приемке, разрешение на строительство, статические расчеты и чертежи, которые представляют построенное состояние, чтобы впоследствии иметь всю документацию в одном месте, даже для любых последующих дефектов. Для документации полезно разделение времени планирования и строительства, времени использования, контрактов и планов.

Механическая или принудительная вентиляцияОбеспечивает кондиционирование помещений приточно-вытяжным оборудованием. Этот тип вентиляции используется практически во всех современных зданиях и сооружениях.

Вентиляция дома

Самым простым способом вентиляции в многоквартирном доме является система приточно-вытяжной вентиляции. По этой системе воздух поступает в помещение через окна, а выходит через вентиляционные каналы, расположенные в основном в ванной и кухне, которые, в свою очередь, соединены одним общим воздуховодом. Таким способом налажено проветривание практически во всех старых многоэтажках. Это и неудивительно, система простая и недорогая, но не совсем эффективная.

Принцип отвода воздуха в вентиляцию

Политическая конституция Соединенных Штатов Мексики в пункте седьмом статьи 4 указывает, что каждая семья имеет право на достойное и достойное жилье. Закон устанавливает необходимые инструменты и поддержку для достижения этой цели, тем самым придавая дому качество прав человека.

В соответствии с этим правом, как правительство, так и Частная инициатива — как один из инструментов, который государство использует для достижения этой цели — предлагают широкую панораму жилья в ответ на экономическую доступность граждан. Конечно, все мы согласны с тем, что достойный и порядочный дом — это тот, в котором есть большие комнаты, отдельные служебные помещения, патио, сады, много естественного света, адекватная система пассивной вентиляции и комфорт в каждом уголке. Однако в действительности все обстоит иначе.

Но в современных многоэтажках стало модно использовать новую систему вентиляции, к тому же более эффективную. Принцип работы вентиляции в многоквартирном доме осуществляется механически. На крыше этого дома предусмотрено наличие приточных и вытяжных вентиляторов. Эти устройства работают как часы; здесь не обязательно учитывать атмосферное давление и особенности конструкции здания. Этот способ проветривания помещения стал самым эффективным и популярным, но у принудительной вентиляции есть два недостатка: дороговизна конструкции и зависимость от электричества. Однако когда дома хочется дышать свежим и чистым воздухом, об этих недостатках никто не задумывается.

Рынок предлагает множество моделей домов, а также несколько способов доступа к некоторым из них через ипотечные кредиты, но для популярных и малодоходных секторов рынок сводится к очень небольшому количеству вариантов, в рамках которых есть самообучающиеся, нерегулярные заселения которые не предоставляют и, по сути, подвергают риску любого наследственного и социального жилья в так называемых городских событиях.

Проблемы вентиляции в многоэтажках

Об этих последних мы немного поговорим в этой книге идей, присоединяйтесь! Указания включают в себя то, что жилье должно защищать от инфекционных заболеваний, быть должным образом водонепроницаемым, его пространство должно сводить к минимуму психологический и социальный стресс, обеспечивать безопасность во время его проживания, доступность основных услуг, таких как помещения, инфраструктура и доступность, а также создавать мирные социальные отношения, улучшать окружающую среду. .

Интересно! Механическая система вентиляции помещений создает оптимальный микроклимат вашего дома.

Существующие схемы вентиляции

Чтобы понять, как работает вентиляция в многоквартирном доме, схема просто необходима. В таком доме сооружается один общий сборный вытяжной канал, к которому подключаются вытяжные каналы каждого из этажей. Схема организации воздухообмена предусматривает два вида вентиляции — перемешивание или выдавливание воздуха.

Согласно строительным нормам, в приличном доме должна быть как минимум одна ванная комната, кухня, гостиная-столовая и две спальни, а также вспомогательные помещения, такие как проходные, рабочие и санитарно-гигиенические помещения. Однако возникший с восьмидесятых годов высокий спрос в нашей стране привел к быстрому и мощному предложению жилья, которое, чтобы поглотить максимально возможный рынок и оптимизировать территориальную зону, предлагает модели жилья, многие из которых порой не соответствуют указанным требованиям: имеют одну спальню, коридоры или наружные проходные зоны отсутствуют, они не уменьшаются, но вызывают психологическое напряжение, скученность и износ, их материалы некачественные и не обеспечивают эффективной защиты жильцов.

Кондиционирование воздуха с использованием метода смешивания воздуха подходит для домов, которые не пропускают воздух. Он построен из кирпича и бетона. Вентиляция в таких домах осуществляется через небольшие форточки. Воздушный поток смешивает свежий и грязный воздух и выходит через эти отверстия. Только правильно спроектированная система вентиляции позволит эффективно ее эксплуатировать.

Социальное жилье, в зависимости от региона, в котором оно находится, может быть до 28 квадратных метров, включая указанные площади. Они расположены на объектах площадью от 75 квадратных метров, оставляя площадь для внутреннего дворика, услуг, естественного освещения или любого другого использования, в общей сложности более 40 метров.

Пути вентиляционных каналов

Кроме того, есть дома, которые расположены в этом диапазоне и могут быть до 50 квадратных метров наземной постройки. Как правило, застройка разделяет площади с каждым типом наземного жилья, чтобы продвигать их как разные этапы одной и той же фракции.

Совет! Для эффективной вентиляции в каждом помещении должны быть оборудованы приточно-вытяжные устройства и подключены к центральному блоку.

Вентиляционная система Проект

Проект вентиляции многоквартирного дома должен быть выполнен до начала строительства дома, чтобы эксплуатировать эту систему более эффективно. Однако если здание уже построено, можно попробовать наладить эффективную работу системы кондиционирования. Выхлопная система представляет собой сложное инженерное сооружение, монтаж которого предусматривает наличие специальных навыков и специального оборудования. Этот проект помогает регулировать воздушную сферу каждой комнаты. Поэтому проектирование вентиляции требует учета особенностей каждого этажа здания. Самое главное в этом проекте – подбор надежного оборудования, способного работать без сбоев и перегрузок длительное время.

Важно иметь в виду, что, как правило, те, кто претендует на этот тип жилья, являются работниками социального обеспечения, независимыми работниками или нерегулярными работниками, поэтому их доход низкий или нерегулярный, и это единственный тип жилья, к которому у них есть доступ. кроме самообучения, для которого им нужно было бы владеть землей и нестандартным жильем, что принесло бы им больше юридических проблем, чем преимуществ.

Цены доступные, но не низкие, поэтому зачастую единственным вариантом получения жилья является ипотечный кредит. Одной из предпосылок для градостроителей является оптимизация территории, то есть эксплуатация максимальной плотности за счет строительства наибольшего количества домов на минимально возможной площади. Кроме того, они всегда ищут наиболее экономичную землю с лучшими условиями для получения необходимых разрешений.

При проектировании необходимо учитывать следующие моменты:

• технические и архитектурные моменты. Оборудование необходимо выбирать с учетом всех требований по пожарной безопасности;
вытяжная система
• не должна портить фасад и интерьер здания;
• циркуляция воздуха в помещении должна соответствовать всем санитарным нормам;
• цена выбранного оборудования не должна влиять на его качество. С экономической стороны никто не хочет выбрасывать большие деньги на этот проект, поэтому все стараются выбрать вариант подешевле, но в данном случае главное не переборщить.

Основные этапы проектирования:

Как устроена вентиляция в панельных домах?

В общем, это фермы с сельскохозяйственным призванием для тех, кто после необходимых действий перед городской управой местного самоуправления может без серьезной проблемы перейти на жилье, потому что они расположены на периферии городов; Это снижает затраты, процедуры и разрешения.

Причины нарушения естественной вентиляции

Удаленность от центра города для многих может быть проблемой, а для других выгодна, т.к. они обычно расположены вблизи промышленных зон или с широким полем деятельности, с разнообразными транспортные системы и доступность с различных основных дорог.

• все начинается с расчета объема воздуха в вашем помещении;
• по ним и всем нюансам вашего проекта разрабатывается схема, включающая аэродинамические и акустические расчеты: сечения воздуха в вытяжных каналах и уровень шума всей спецтехники;
• выполняется чертеж с подробным описанием, которое должны согласовать все технические службы;
• после согласования должна быть подготовлена ​​документация по всем строительно-техническим нормам;
• теперь идет установка вентиляционного оборудования и запуск всей системы.

Все работы по проектированию вытяжной системы должны производиться только обученными специалистами, которые качественно выполняют монтажные работы и предоставляют гарантию на выполненные работы. Поэтому при подборе бригады рабочих нужно найти настоящих профессионалов своего дела, которые занимаются этим годами. Только специалисты сделают свежий и чистый воздух в вашем доме.

Дома социального назначения обычно строятся последовательно, повторяя снова и снова пару моделей, которые почти не меняют распределения, дизайна фасада или поверхности, вряд ли на 5 метров больше или меньше, чем другие. Это значит, что дизайн этих домов прост и обычен, будут тысячи домов с таким же фасадом, одного цвета, одной формы, поэтому, чтобы его персонализировать, необходимо вложиться как минимум в рисование.

Типы конструкции системы вентиляции

Планировка очень простая, но не обязательно функциональная: интерьер состоит из открытого пространства, которое функционирует как гостиная, столовая и транзитная зона, небольшой кухни, не позволяют шкафы, спальня, которая едва позволяет двуспальная кровать и, возможно, шкаф и готово. Нет зон работы, гигиены, транзита, хранения. Расположение дверей и окон не предполагает должного сквозного проветривания, его ориентация не учитывает оптимальные характеристики асолемменто для большего комфорта во внутреннем пространстве, не учитывается достаточное естественное освещение, а размеры минимальный размер, на который указывает рельеф зданий.

От того, насколько эффективно работает вентиляция в многоквартирном доме, зависит качество воздуха в помещении, а значит и здоровье проживающих в нем людей. Многие жильцы, сами того не подозревая, нарушают воздухообмен, хотя на самом деле стремятся улучшить условия и повысить комфортность своего проживания. Цель данной статьи объяснить, как работают различные схемы вентиляции многоквартирных домов и указать на нюансы, нарушающие их работу. Затронем также вопрос обслуживания и периодической очистки систем подачи и удаления воздуха.

Как устроена вентиляция в панельных домах?

Большинство граждан стран СНГ проживает в многоэтажных домах, построенных во времена СССР, хотя в последние годы часть населения переселилась в квартиры новостроек. Но большинство новостроек по уровню комфорта ненамного лучше советских. Соответственно воздухообмен в них организован по бюджетному принципу.

В более дорогих новостройках отопление и вентиляция устроены по современным нормам и с учетом применения новых материалов и конструкций. На данный момент в жилых домах можно встретить следующие виды вентиляции:

• с естественным притоком и вытяжкой;
• с принудительной подачей воздуха через вентиляционные системы.

Примечание.   Также существуют комбинированные системы, в которых задействована естественная приточная вентиляция и механическая вытяжка.

Если говорить о панельном типе жилья, то в нем используется только естественная вентиляция. Это же касается и кирпичных домов советского времени, а также современных малобюджетных построек. Приток в помещения должен осуществляться через неплотности притвора деревянных окон или специальные каналы и клапаны, выполненные в пластиковых окнах.

Соответственно вытяжка происходит за счет естественной нагрузки, возникающей внутри вертикальной шахты, выходящей на крышу или на чердак. Свежий воздух, попадая в помещение через окна, под действием тяги в шахте устремляется к своему выходу на кухню или в ванную комнату. Таким образом, он проходит через всю квартиру, постепенно загрязняясь, после чего выводится наружу через вентиляционные каналы. Как это происходит, хорошо отражено на схеме системы вентиляции квартиры:

Если перекрыть путь этому потоку в любом месте, обновление воздуха в квартире прекратится. Так делают многие жильцы в процессе ремонтных работ, ошибочно полагая, что вытяжка может работать и без притока. Вот перечень типичных ошибок, которые приводят к нарушению воздухообмена:

• установка глухих стеклопакетов из металлопластика;
• устранение зазора между дверным полотном и полом при замене межкомнатных дверей;
• установка периодически работающих осевых вентиляторов в туалете.

Чтобы не нарушалась работа вентиляции с естественным порывом, нельзя перекрывать путь приточному воздуху. В новые окна необходимо врезать специальные клапаны или организовать приток с улицы отдельно. В межкомнатных дверях размещают переливные решетки, причем вентилятор не должен перекрывать сечение всего вытяжного канала.

Схемы системы

Очень хорошо, когда в панельном доме организована вентиляция с отдельными вытяжными каналами. То есть из кухни, туалета и ванной на каждом этаже на крышу ведет отдельная шахта. Тогда нет переливающихся запахов от соседей, тяга более стабильна и не склонна к крену. Другой вариант – вертикальные каналы со всех квартир собираются в единый горизонтальный коллектор, расположенный на чердаке, и из него воздух попадает на улицу. На рисунке ниже показаны различные способы организации схемы вентиляции панельного дома:

Самый неудачный способ показан в варианте «б», где из каждой квартиры выходит небольшой канал – сателлит, который находится выше в общей вертикальной шахте. Этот способ позволяет сэкономить полезную площадь помещения и дешев в реализации, но в процессе эксплуатации создает массу проблем проживающим в доме людям. Самый распространенный из них – перетекание запахов из квартиры в квартиру. Более наглядно подобное устройство вентиляции показано на рисунке:

Способы «в» и «г» встречаются в панельных домах малой этажности с мансардой. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление нагрузке, а во втором все запахи из квартир собираются на чердаке. Поэтому оптимальными вариантами являются современные схемы вентиляции с механической приточно-вытяжной вентиляцией. Они используются в новых домах, пример показан ниже:

Здесь находится приточная установка, расположенная в подвале и подающая очищенный и нагретый (или охлажденный) воздух во все помещения. Вытяжной вентилятор такой же мощности расположен на крыше здания, регулярно удаляя загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляцию в многоэтажном доме можно организовать с применением энергосберегающего оборудования – рекуператоров. Их задача отводить тепло (или холод) от выбрасываемого воздуха и передавать его поступающему воздуху.

Расчет вентиляции жилого дома

Следует отметить, что принудительная и естественная вентиляция многоэтажного дома рассчитывается серьезными проектными организациями. Жильцам он достается в готовом виде и изменить что-то в нем, не вмешиваясь в строительство здания, не получится. Тем не менее, с помощью различного дополнительного оборудования воздухообмен можно улучшить, для чего потребуется простой расчет.

Например, в панельном доме плохо работает вентиляция, а вы хотите, чтобы в вашем доме была здоровая воздушная среда. Тогда следует запомнить одну закономерность: количество свежего воздуха должно быть не меньше, чем удаляемое всеми вытяжками. Значит, уже установлены осевые вентиляторы для увеличения тяги на выходах в шахту. Чтобы они не молотили воздух на месте и вытяжная вентиляция работала нормально, на приток следует поставить блоки одинаковой мощности.

Совет   Не устанавливайте слишком мощные вентиляторы на кухне или в ванной. Для однокомнатной квартиры будет достаточно мощности 50 м3/ч на каждую, двух- или трехкомнатной – до 100 м3/ч.

Возможна организация принудительного притока с очисткой и подогревом с помощью небольших встроенных в стену установок. Обычно вентиляционная система жилого дома состоит из нескольких однотипных агрегатов, расположенных в разных помещениях. Своей работой они обеспечивают баланс воздуха в помещении и его чистоту. Кстати, величина притока может даже преобладать над вытяжкой в ​​пределах 15%, вреда от этого не будет.

Как почистить вентиляцию в многоквартирном доме?

Часто бывает, что причиной слабой вытяжки является засорение вентиляционной шахты вообще и решеток в квартире в частности. Обнаружить это поможет простая проверка вентиляции: необходимо зажечь спичку или свечу и поднести пламя к сетке. При наличии тяги она должна уверенно отклоняться в сторону потока, в противном случае необходимо снять решетку и повторить испытание. Если теперь пламя не отклоняется, нужно попытаться очистить шахту.

Совет  Есть еще один способ проверки с листом бумаги, но он неточный, так как часто вентиляционная тяга не в состоянии удержать бумагу на сетке. Лучше сделать тест пламенем.

No related posts.
