Заземление в своем доме: назначение, требования и актуальные схемы

Как не надо делать заземление дачного дома

Заземление – процесс соединения электрооборудования с контуром заземления или иным заземлителем с целью защиты от удара электрическим током. Это очень ответственный процесс. Ошибки, допущенные во время его проведения, могут быть опасны для жизни.

Опасность заземления в квартире

В городских квартирах часто встречаются ошибки при подключении заземления, которые делают его небезопасным.

Вот одна из них. Многие бытовые электроприборы (стиральная машина, микроволновка, холодильник и т.д.) следует подключать к розеткам с заземлением, иначе можно получить удар током от металлических поверхностей (например, от раковины). Частая ошибка – покупка розетки с заземляющим проводником в надежде, что при ее установке появится и заземление.

Каждая розетка имеет 3 контакта, один из которых соединяют с фазным проводником, другой – с нулевым рабочим, а третий отвечает за защитное заземление.

Иногда электрики ошибочно выполняют заземление на ноль, коммутируя его вместе с заземляющим контактом. В итоге вместо необходимого заземления происходит «зануление». Подключать электроприборы в такую розетку довольно опасно, поскольку они могут сгореть при внезапной смене ноля и фазы.
Еще более плачевный вариант – перепутать фазу и ноль в распредкоробке или в электрическом щите. Среди возможных последствий – возгорание электроприборов или поражение электрическим током человека при прикосновении к электропроводящим частям оборудования.

Еще один фактор риска связан с системой отопления. В домах старой застройки применялись отопительные трубы из металла, которые были заземлены. Но сейчас чаще всего ставят пластиковые трубы, которые не проводят электричество. При замене металлических труб на пластиковые такая система заземления перестает быть эффективной. В этом случае ток может пойти напрямую через тело человека, поскольку оно обладает гораздо меньшим сопротивлением, чем электроприбор.



Именно поэтому заземление на отопительную систему не допустимо. На первый взгляд этот способ выглядит простым и надежным, но в конечном итоге вы можете получить удар тока, прикасаясь к батарее.

Иногда систему заземления выводят на газовые трубы. Это еще более опасно. Если вдруг сработает молниеотвод, вы не только потеряете всю бытовую технику, но и можете спровоцировать детонацию и взрыв газа.

Ошибки при подключении заземления в частном доме

Если вы живете в частном доме, то важно внимательно отнестись к расчету металлического контура заземления. Важно, чтобы в случае попадания молнии он мог выдержать удар и выполнить отвод электричества в землю.

При варке контура не стоит экономить на материалах, поскольку некачественная продукция может не справиться с поставленной задачей.

Опасность представляет контур заземления, положение которого отклоняется от вертикального. Если в дождливую погоду вы пройдете рядом с таким контуром, высок риск получить поражение электрическим током.

Ни в коем случае не располагайте систему заземления близко к дому, иначе вас может ударить током, если вы решите поднять металлический предмет из сырого подвала.

Поскольку после завершения всех работ по установке контур остается под землей вне поля зрения, советуем внимательно отнестись к квалификации мастера, к услугам которого вы прибегаете.

Чтобы получить представление обо всех этапах монтажа контура заземления в частном доме, рекомендуем посмотреть видео, расположенное в начале данной статьи.



Заземление в частном доме своими руками

Содержание

Для чего нужно заземление

Бывало ли у вас такое, что дотронувшись до микроволновки или стиральной машинки, особенно влажными руками, тут же получаешь неприятный разряд? Нет? Отлично! Значит, в вашем доме все в порядке с электропроводкой и электроприборами. При повреждении электроприборов такое бывает и, дотрагиваясь до корпуса человек получает неприятный разряд электрического тока. Все происходит потому, что тело становится проводником между электроприбором и землёй. Так как ток у нас идёт по пути наименьшего сопротивления, то и надо это наименьшее сопротивление обеспечить, а именно связать корпус электроприбора и землю. Медный кабель проводит ток гораздо лучше человеческого тела, поэтому при правильном заземлении человек не страдает, и ток спокойно уходит в землю.

Подводя итог, стоит сказать, что заземление частного дома нужно для того, чтобы человека не било током от корпуса электрических приборов.

Заземление дома, как и большинство работ по строительству можно сделать самостоятельно. При плохих вариантах вбивают арматуру или лом к которому прикрепляют провод, при хорошем подходе делается контур заземления. Есть ещё вариант с медным штырём, но я про него сказать ничего не могу.

Материалы и инструменты для изготовления контура заземления:

• 3 уголка с полкой 40 или 50 мм длиною 2 метра;
• 3 уголка с полкой 40 или 50 мм длиною 1,5 метра;
• Полоса шириной 20-40 мм (или которая завалялась на участке), длина зависит от удалённости контура от дома;
• Болт и гайка с резьбой от М6 до М12;
• лопата;
• кувалда;
• сварочный аппарат;
• болгарка.

Последовательность работ по изготовлению контура заземления

1. Выкапываем траншею в виде треугольника со стороной 1,5 метра. Глубина примерно чуть глубже штыка лопаты. Лучше чтобы одна из сторон треугольника была параллельна стене дома.

2. Двухметровые уголки необходимо сделать острыми с одной стороны, для этого лишнее нужно отпилить болгаркой.

3. Забиваем двухметровые уголки по углам (прошу прощения за тавтологию) выкопанной траншеи. В идеале, конечно, загнать все два метра, но если загнали полтора, а дальше ну никак, то тоже ничего страшного. Должно работать. Лишнее при таком варианте отпиливаем чуть ниже уровня земли.

4. Полутораметровыми уголками свариваем 3 наших штыря заземления. Ни в коем случае не надо ничего красить, это только ухудшит контур заземления дома.

5. К середине основания треугольника привариваем полоску, которая идёт к дому.

   У дома она выходит из стены и поднимается наверх.

   К другому её краю привариваем болт. Та часть, которая торчит из земли может быть покрашена. На контур заземления это никак не повлияет, а вот эстетика улучшится.

6. К приваренному болту прикручиваем гайкой провод заземления. Он имеет жёлтый цвет с зелёной полоской. Этот провод идёт на шину заземления в электрощитке.

Требуемая толщина кабеля для заземления

Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм

2, алюминиевый — 16 мм², стальной — 75 мм².(Выдержка из ПУЭ 1.7.117)

Засыпаем траншею, выравниваем и засеиваем газоном. Лучше контур заземления делать на северной стороне дома, там больше влажность грунта, но у меня, он на южной (так расположена котельная). Решил что компенсируется это тем, что вода с крыши попадает как раз в это место.

Видео по теме

Заземление дома своими руками | Строительный портал

Еще совсем недавно защитное заземление оборудовалось только на промышленных предприятиях и других объектах, где используют мощные электроустановки. Чтобы защитить своих работников от случайного пробоя на корпус, в обязательном порядке каждая установка и прибор заземлялись. Но время не стоит на месте. Сегодня наши дома напичканы мощной бытовой техникой: холодильники, морозильные камеры, микроволновые печи, индукционные плиты, системы «теплый пол» и многое другое. А ведь все это является источником повышенной опасности. В случае нарушения их изоляции «тесное общение» с мощными приборами может стать фатальным. Именно поэтому, чтобы обезопасить всех обитателей жилища, в загородных домах обязательно необходимо оборудовать электрическое заземление.

Его обустройство можно доверить профессионалам, а можно выполнить самостоятельно.

1. Для чего необходимо защитное заземление
2. Что собой представляет контур заземления
3. Как произвести расчет заземления
4. Как сделать заземление в частном доме своими руками



Для чего необходимо защитное заземление



В профессиональной литературе указано, что защитное заземление – это соединение нетоковедущих частей электроустановок с землей (грунтом), которое выполняют преднамеренно. При этом в нормальном состоянии данные части электроприборов и установок не находятся под напряжением. Но если вдруг произойдет частичное разрушение изоляционного слоя, металлический корпус прибора может оказаться под напряжением.

Если объяснять более доступным языком, то придется вспомнить школьный курс физики. Как нам известно из оного, ток имеет свойство течь в ту сторону, где наименьшее сопротивление. Когда на токоведущих частях электроприборов нарушается изоляция, ток начинает искать место, где сопротивление самое низкое. Так он доходит до корпуса прибора, в результате чего корпус оказывается под напряжением. Эту ситуацию называют «пробоем на корпус». Помимо того, что ток на корпусе может нанести вред самому прибору или нарушить его функциональность, если в такой момент человек или животное дотронутся до корпуса прибора, они получат удар током. Это может повлечь печальные последствия.

Защитное заземление выполняется для того, чтобы отвести ток в землю (грунт). При этом крайне важно сделать контур заземления с таким низким сопротивлением, чтобы ток, который распределяется в обратно пропорциональной зависимости между человеком и заземляющим устройством, прошел через человека в предельно допустимых нормах, а большая часть была перенаправлена в землю.



Что собой представляет контур заземления

Самый распространенный вариант контура заземления – заглубленные в грунт электроды, соединенные между собой в какой-либо контур, который может представлять собой любую геометрическую фигуру – треугольник, квадрат или другую, но также соединение может производиться в один ряд. Вариант обустройства зависит от того, насколько он удобен для монтажа, и от размеров территории, которую можно использовать под контур. Иногда контур заземления выполняют по периметру здания. Полученная конструкция присоединяется к щитку, для чего используется кабель заземления.

Расстояние от заземляющего контура до дома не должно быть слишком большим, оптимальным считается 4 – 6 м. Нельзя располагать контур ближе 1 м к дому, нежелательно дальше 10 м.

Важно! Контур заземления в обязательном порядке обустраивается ниже уровня промерзания грунта, т.е. на глубине не менее 0,8 м.

Глубина, на которую необходимо заглублять электроды, зависит от структуры грунта и насыщенности его водой и может составлять от 1,5 м до 3 м и более. Если грунтовые воды находятся близко к поверхности почвы, грунт насыщен водой, то глубина будет небольшой. В противном случае придется забивать стержни глубоко в грунт либо обустраивать другой вариант системы заземления.



Контур заземления из черного металлопроката

В качестве заземляющих электродов можно использовать любые стержни из черного металла. Это может быть стальной уголок (чаще всего используется), труба, двутавр, арматура с гладкой структурой. Принцип выбора прост – удобство забивания в грунт. Т.е. можно выбрать любую форму, главное, чтобы сечение металла было не менее 1,5 см2.

Количество стержней – электродов можно определить опытным путем или произвести расчеты, но самым распространенным является треугольный контур заземления с электродами в вершинах треугольника. Между собой стержни соединены металлическими полосами, такая же полоса ведет и к распределительному щитку.

Расстояние между стержнями может быть от 1,2 м до 3 м и более. Это зависит от сопротивления грунта.

Важно! Перед тем как делать заземление в своем доме, посоветуйтесь с обычными электриками в вашем районе. Спросите у них, какие чаще всего конструкции, и с какими характеристиками обустраивают в вашем регионе. На какую глубину ставить электроды, как далеко выносить от дома, какое расстояние между стержнями делать. Это значительно облегчит вашу задачу.



Модульные системы заземления

Помимо того, что можно оборудовать контур заземления из подручного материала, на рынке появились готовые модульные системы заземления.

В комплект входят стержни из высококачественной стали, сверху они покрыты медью. Диаметр стержней около 14 мм, длина до 1,5 м. С обеих сторон на стержне есть нарезка омедненной резьбы. Элементы соединяются между собой с помощью латунных муфт. Для заглубления стержней в грунт есть наконечники, которые навинчиваются на резьбовое соединение. Таких наконечников несколько видов для разных грунтов. Еще в комплекте есть зажимы для соединения вертикальных (стержней) и горизонтальных (полос) элементов. Для защиты конструкции от коррозии используется специальная паста, которой обрабатываются все элементы системы.

У готовых модульных систем заземления есть несколько существенных преимуществ:

• Путем соединения вертикальных элементов можно осуществить заглубление на 50 м;
• Стержни не сильно поддаются коррозии благодаря медному напылению и нержавеющей стали;
• Не требуются сварочные работы;
• Обустройство может сэкономить площадь, т. к. всю систему можно оборудовать на 1 м2;
• Для монтажа не требуется специальное оборудование;
• Долговечные.

Выбор системы заземления, самодельная или готовая модульная, зависит только от финансового бюджета и личных предпочтений. Но в любом случае перед обустройством необходимо произвести расчеты заземления.



Как произвести расчет заземления



Для тех, кто не любит лишних сложностей, существует вариант выполнения заземления опытным путем. Можно обустроить треугольный контур на оптимальном расстоянии от дома, использовать металлические стержни длиной 3 м, расстояние между стержнями сделать от 1,5 до 2 м, соединить их между собой и произвести замер сопротивления контура. Требования к заземлению таковы: сопротивление заземляющего контура должно быть в диапазоне от 4 до 10 Ом. А общее правило – чем меньше значение сопротивления, тем лучше. Если результат замеров нашего контура не удовлетворяет требованиям, то добавляем еще электроды и соединяем с уже установленными. Снова производим замеры. И так повторяем до тех пор, пока наш контур не будет иметь сопротивление 4 Ом.

Более правильным решением будет все же произвести все необходимые расчеты до начала монтажа контура. Самое главное – определить количество требуемых электродов и длину горизонтального заземлителя (полосы). Все это напрямую зависит от свойств грунта, а точнее его сопротивления.

Первым делом определяем сопротивление одного стержня.

Значение удельного сопротивления грунта для расчетов можно брать из таблицы.

Если же грунт неоднородный, тогда его сопротивление рассчитывается по формуле:

Значение сезонного климатического коэффициента можно брать из таблицы:

Если не брать в расчет сопротивление горизонтального заземлителя (полосы), то количество электродов можно найти по формуле:

Находим сопротивление растекания горизонт. заземлителя:

Длину заземлителя находим по таким формулам:

Теперь можно рассчитать сопротивление электродов:

Окончательное количество электродов:

Коэффициент спроса можно узнать из таблицы:

Показатель коэффициента использования обозначает влияние токов друг на друга, которое зависит от расположения вертикальных заземлителей. При параллельном соединении электродов токи, проходящие по ним, влияют друг на друга. Чем меньше делается расстояние между вертикальными электродами, тем больше сопротивление всего контура. Именно поэтому иногда советуют разносить стержни друг от друга на расстояние, равное их длине, например, 3м.

Полученное в ходе расчетов значение количества электродов округляется до целого числа в большую сторону. Расчеты готовы, можно приступать к монтажу.



Как сделать заземление в частном доме своими руками



Монтаж заземления рекомендуется начинать в теплое время года. Во-первых, так легче производить земляные работы. Во-вторых, более точным и максимальным будет значение сопротивления грунта. Для качественного заземления это очень важно. А то можно сделать заземление, когда грунт временно насыщен водой, и его сопротивление будет 4 Ом, а потом наступит засуха и его сопротивление увеличится до 20 Ом. Лучше сразу учесть максимальное значение.

Мы будем рассматривать обустройство контура заземления из металлопроката в виде треугольника:

• Первым делом выбираем удобное место. Копаем траншею в виде треугольника. Оптимальная глубина от 0,7 до 1 м, ширина 0,5 – 0,7 м. Длина каждой линии такая, как мы определили в ходе расчетов (длина горизонтального заземлителя).
• От одного из углов (любого) копаем траншею, ведущую к силовому щитку возле дома.
• Вертикальные заземлители – электроды вбиваем в вершины треугольника. Можно использовать стальной уголок 50*50 или любой другой стержневой металлопрокат. Для удобства забивания в грунт  конец стержня заостряем болгаркой. Если грунт слишком твердый, чтобы забивать в него электроды, тогда бурим скважины.
• Стержни заглубляем так, чтобы их верхушка торчала из земли. Если нам пришлось бурить скважины, то вставляя в них электроды, засыпаем их грунтом вперемешку с солью.
• Стальную полосу (минимум 40*5 мм) привариваем к стержням таким образом, чтобы образовался треугольник. Одну полосу ведем по траншее к силовому шкафу.
• В частный дом заземление заводим через щиток. Для этого полосу присоединяем к проводу заземления или непосредственно силовому щитку  болтом 10 мм. Болт в обязательном порядке привариваем к полосе.

• Следующий этап – проверка заземления. Для этого потребуется прибор «Омметр», стоит он немало. Ради того, чтобы раз – два за всю жизнь проверить сопротивление, покупать его накладно. Поэтому приглашаем для проверки сопротивления контура специалистов из энергоуправления. Помимо того, что они произведут замеры, также заполнят паспорт контура заземления. Если показатели сопротивления соответствуют норме, тогда можно закапывать контур. Если же нет – тогда вбиваем дополнительные электроды.
• Засыпаем траншею. Используем для этого однородный грунт без примесей щебня или строительного мусора.

Важно! В засушливую погоду контур заземления рекомендуют поливать водой со шланга, так его сопротивление уменьшается.

Для более качественного срабатывания автомата отключения выполняют еще и заземление нейтрали. На входе в здание нейтраль соединяют с повторным заземлением. Дело в том, что в частные дома электричество приходит по воздуху. Для опор ЛЭП 6 – 10 кВт выполняется повторное заземление нейтрали, а вот для ЛЭП 0,4 кВт – практически никогда энергокомпании этого не делают. Чтобы нагрузка распределилась правильно, необходимо повторно заземлить опору возле дома (желательно, чтобы все соседские тоже были заземлены). И это заземление не объединять с контуром.

Если Вы не уверены, что все сделаете правильно, можете обратиться в специализированные организации, которые выполнят и все необходимые расчеты, и монтаж со знанием дела. Если же Вы ярый хозяйственник, который привык все делать собственноручно, что ж, дерзайте. Только помните – Ваше творение призвано защищать всю семью.

Заземление дома своими руками — как правильно сделать заземление в частном доме своими руками

Каждый частный дом оснащен множеством самых разнообразных электрических устройств и розеток. Во избежание поражения электрическим током и выхода из строя бытовой электроники, возникновения пожаров, частный дом необходимо заземлить. Сделать это может специализированная бригада, однако стоимость их услуг будет далеко не низкой. Вполне возможно выполнить составление схемы и заземление дома своими руками. Если сеть имеет напряжение 220в, то монтаж защитного заземлительного контура не обязателен, но при условии, что напряжение в сети 380в — изготовление контура заземления потребуется.

Что значит «заземлить»?

Заземлить — значит соединить точки электрического оборудования с землей. Почва в этом случае выступает в роли проводника. Состоит любое заземление из 2 частей:

• контура
• проводников

Чтобы сделать заземление в загородном доме, нужно смонтировать контур заземления. Изготавливается он из вертикальных заземлителей, которые попросту вбиваются в грунт. Проводники соединяются при помощи горизонтальных лент. Таким образом, создается определенный контур, который после будет соединен с электрощитом.

Как сделать заземление в доме?

Заземление в частном доме своими руками выполняется в несколько шагов:

• этап подготовки
• работа с почвой
• вбивание электродов
• проделывание технических отверстий в стенах дома
• установка провода
• проверка функциональности

На подготовительном этапе осуществляется выбор участка, на котором предполагается расположение контура. После этого проводятся работы с землей. В земле создается треугольник (равносторонний, как правило), он и станет контуром заземления. Затем роются углубления и желоба, их глубина не должна быть меньше полутора метров. Помните, что траншеи лучше всего расположить не ближе, чем на один метр от фундамента вашего старого деревянного дачного дома. Ширину желобов рассчитывайте с учетом того, чтобы после без труда можно было выполнить сварку электродов. На следующем этапе в землю вбиваются электроды на каждой вершине треугольного контура. Вбивать их следует на глубину два-три метра. Нельзя допускать деформации электродов. Далее соедините электроды болтиками. Они привариваются к краям полос для крепления провода. К самому краю болтика необходимо будет прикрепить медный провод, который будет вести на распределительный щит. Последний этап — проверка. Измерение величины сопротивления производится с помощью омметров специализированными лабораториями. Самому же возможно будет проверить заземление при помощи специального устройства — меггера, включенного на омы. Сопротивление растекания тока не должно составлять более 4 Ом для сети 380 в, для сети 220 в — не более 30 Ом. Электрическое же сопротивление металлосвязи — не более 0,1 Ом.

Основные схемы контура заземления

Выделяется три основных схемы контура заземления:

• простой контур — для рабочего заземления будет достаточно двух заземлителей, для защитного — три, располагаться они будут по краям треугольника
• линейный контур — имеет две группы заземлителей, необходим, если в доме есть такие коммуникации, как газопровод, водонагреватель и т.д., если долгое время потребляется мощность более 1 кВт
• полный контур — нужен, если в наличии есть электровод 220/380в через ВСЩ, площадь помещения превышает 100 м2 или в наличии стационарные электрические установки (в т.ч. водонагреватели)

Перед тем, как приступать к заземлению, необходимо ознакомиться с особенностями каждого из контуров.

Самым популярным материалом считается сталь и медь (а точнее сталь в оболочке из меди). Однако, не стоит забывать, что медь — материал не из дешевых, но и качество оправдывает ее цену. Выбирая электрод, обратите внимание на площадь сечения.



Как правильно сделать заземление в частном доме: что делать запрещено?

При установке заземления запрещается следующее:

• заземлять на трубы, металлические или пластиковые
• заземлять электрические устройства и розетки последовательно
• заземлять электрические устройства и розетки на одну контактную площадь
• разрывать проводники (как заземляющие, так и нулевые) коммутационными аппаратами

Несоблюдение этих правил может привести к риску для вашей жизни и здоровья. Еще один важный момент при прокладывании заземления — почва, в которой оно будет находиться. Подходящими вариантами грунта являются суглинистые и глинистые. Нежелательные типы грунта — это супеси, мергели, песчаные, известняки, каменистые и скальные.

Если вам не повезло с грунтом, существует одна хитрость. Чтобы повысить электропроводность, в месте установки контура заземления сверлится несколько скважин, в которые будет залит соляной раствор. Также можно просто заполнить пробуренные для электродов скважины почвой, смешанной с солью. Соблюдая все вышеперечисленные правила и рекомендации, вы сможете сделать заземление для вашего частного дома своими силами качественно и быстро. Оно верно прослужит вам еще много лет и обеспечит абсолютную безопасность вашему дому и родным. Главное, придерживаться основных правил и выполнять работу с учетом рекомендаций профессионалов.

Заземление в частном доме: устройство контура, видео

Уже не первое столетие наша жизнь неотъемлемо связана с электричеством. Оно необходимо нам и для упрощения бытовой жизни, и для досуга, и для работы. Но электричество не только дарит нам удобство и комфорт, оно влечёт за собой риски связанные с электрошоком. В связи с этим без защитных приспособлений не обойтись. Фундаментальным из них является заземление. Если в многоэтажках инженеры сразу прорабатывают все схемы водоснабжения, электропередачи и прочие коммунальные тонкости, то в частных домах все эти проблемы приходится решать самостоятельно. Можно обратиться в энергослужбу, но проще и дешевле сделать заземление в частном доме своими руками.

Первое, что Вам потребуется – смоделировать схему. Схема заземления поможет просчитать количество необходимых материалов, даст возможность посмотреть на весь проект в целом, а в последующем – убережет от ненамеренного повреждения (чаще всего, в случае ремонта или перепланировки). В схеме Вы должны прописать и разместить абсолютно все части контура заземления:

Пример схемы заземления в частном доме

1. Заземлители – электропроводники, находящиеся ниже уровня почвы (вбитые в землю). Не менее 50см заземлителя должно находиться ниже максимального уровня промерзания почвы, так же он не должен находиться на расстоянии ближе двух метров от водо- и газопроводов. Советуем устанавливать не один, а несколько заземлителей, так как земля не является линейным проводником, а её проводимость зависит от площади контакта и силы напряжения. Если же установить 2-3 заземлителя на расстоянии метра друг от друга, то между ними образуется потенциальная поверхность, которая увеличит площадь контакта с землей. Размещать заземлители следует на расстоянии более полутора метра от края отмостки.
2. Металлосвязь – металлическая конструкция, являющаяся связующим звеном между заземлителем и заземляемым объектом. Заводится в дом в виде шин заземления.
3. Главная шина заземления, заземляющая вводный щит или вводное распределительное устройство.

Совокупность вышеперечисленных деталей называют контуром заземления. Контур заземления в частном доме отличается от квартирного количеством расходного материала. Строители многоэтажек стараются свести к минимуму затраты на металл, мотивируя это снижением нагрузки на фундамент. В одноэтажных домах эта проблема не стоит, но стоит помнить, что не следует перегружать контур лишними деталями.

Есть два вида заземления – защитное и рабочее. Защитное заземление предусмотрено для предотвращения сгорания электроприборов и травм людей. Рабочее, или постоянное заземление помимо защиты, обеспечивает нормальную работу электрооборудования при различных перепадах или утечке тока. Устройство заземления в частном доме чаще всего состоит только из защитного заземления, но мы рекомендуем провести рабочее заземление в стиральную машинку, электродуховку и микроволновую печь, персональный компьютер. В виду высокой собственной электрической ёмкости и жестких условий эксплуатации, этот вид заземления будет более уместным.

Покупая все необходимые для последующей работы материалы, стоит учесть следующие факторы:

1. Расцветка оболочки заземлительных клемм должна быть желтой с продольной зелёной полоской.
2. Сечение клемм должно быть выше 4 мм2.
3. Для металлосвязи, по причине быстрого ржавения, нельзя использовать оцинковку.

Монтаж заземления принципиально не отличается от монтажа любой другой электроцепи. Стоит помнить, что провода должны проходить строго горизонтально и вертикально, соединяться под углом 90 градусов. В противном случае электрики с радостью Вас оштрафуют.

Проверка готового контура заземления – самый сложный из процессов. Во-первых, Вам потребуются специальные приборы для измерения сопротивления тока. Бытовым индикатором проверить эти цифры нельзя, поэтому Вам нужно будет взять напрокат электроиндукционный ручной мегомметр или электронный измеритель. Но идеальным вариантом я вижу вызов бригады энергетиков. Они не только профессионально проверят все составляющие схемы заземления, но и смогут выдать Вам акт ввода в эксплуатацию.

Заземление в частном доме крайне необходимо для безопасности как техники, так и людей. Сделать его самостоятельно, или вызвать мастеров – дело Ваше. Лично мы придерживаемся мнения, что каждый из нас в состоянии сделать это без посторонней помощи. Попробуйте, у Вас всё получится! А что бы было более понятно, посмотрите видео, как это делают специалисты.

Заземление частного дома своими руками

Для любого строения всегда делается заземление,будь-то многоэтажный жилой дом, общественное здание в городской застройке  или частный малоэтажный дом.

В частном строительстве,на коттеджах,на дачах и ,особенно,на участках садоводческих товариществ,этот важный аспект совсем упускается из виду.

Тем более,что заземление частного дома своими руками сделать достаточно просто.

В любом строении,будь то коттедж,садовый домик или баня имеется куча современных электрических приборов от мелких кухонных: чайник,плита,духовка,мультиварка и т.п., до крупных бытовых,типа:

• стиральной машины,
• водонагреватель,
• камина,
• котла,
• банная каменка

Любой из электрических приборов может выйти из строя.Например,в случае повреждения изоляции в водонагревателе вода может быть под напряжением и тогда, при помывке посуды, вас начинает бить током….

Или в котле, при пробивке тенов на массу, возникает разность потенциалов и такая утечка тока опасна для человека.

И котел,и водонагреватель необходимо заземлять.

Как сделать заземление в частном доме своими руками:

1. сделать контур заземления вне здания, к которому в дальнейшем будет выведен внутренний контур
2. сделать контур заземления внутри здания,к которому будут подключены заземляющие проводники от каждого прибора
3. стационарное электрическое оборудование дома с помощью заземляющего проводника подключить к внутреннему контуру заземления

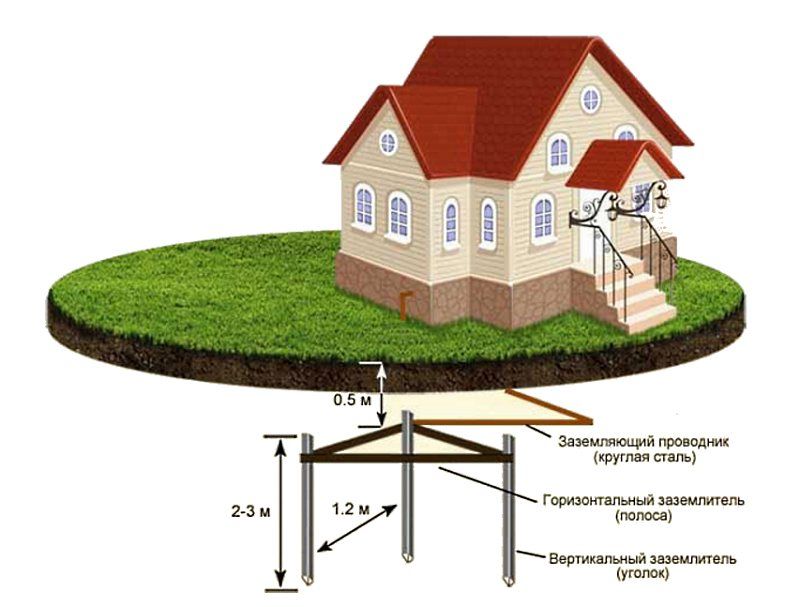

Контур заземления делается в земле:

1. выкапывается траншея глубиной 0,5м в виде равнобедренного треугольника со сторонами, желательно равными размерам вертикальных заземлителей,но не менее 1.2м
2. забиваются в углах треугольника в землю три вертикальных заземлителя на глубину 2-3м. В качестве таких заземлителей используются или равнополочные уголки 50х50ммх4(5)мм,которые необходимо заострить,чтобы они легче заходили в грунт. Можно  арматуру Д16мм или трубу диаметром не менее 32мм (согласно ПУЭ)
3. вертикальные заземлители соединяются между собой горизонтальными заземлителями-полосой сечением не менее 160 мм2(40х4мм,хотя в ПУЭ минимальное сечение 100 мм2) с помощью сварки
4. от вертикального контура  в здание через стену вводится заземляющий проводник сечением  100 мм2 (например,полоса(шинка) 20х5мм). Можно применять арматуру Д10мм.
5. все засыпается обратно землей

Размеры заземлителей и заземляющих проводников согласно ПУЭ главы 1.7 «Заземление и защитные меры электробезопасности»:

Размеры вертикальных и горизонтальных заземлителей,согласно ПУЭ

Во влажных грунтах достаточно заглубиться вертикальными штырями(заземлителями) на 1,5-2м,  а вот в  сухих грунтах придется  «копать глубже».

В результате в контуре заземления должно быть не более 4 Ом

Устройство заземления в доме в 2-х вариантах:

1. можно подсоединить горизонтальный заземляющий проводник от внешнего контура к распределительному шкафу,а уж все остальное оборудование подключать к шкафу трехжильным кабелем,в котором желтая жила с полоской предназначена  для  заземления.
2. можно провести горизонтальный заземлитель(полоса 50х2 мм) по стенам всего дома и к нему уже подсоединять все оборудование. Так делалось раньше,когда не использовались трехжильные кабели. И сейчас эту схему применяют в общественных и производственных зданиях,где очень много приборов и оборудования.

В частном доме проще всего применять трехжильный кабель.Если уж этого не сделано сразу,тогда нужно заземление делать  отдельным медным проводом.

Для надежности дополнительно желательно отдельным медным проводом заземлять металлические корпуса оборудования и приборов.

В щитке(шкафу) нулевой провод и провод заземления нужно соединить перемычкой,что дает дополнительную гарантию безопасности.Детали соединения чисто монтажные: лучше использовать две шинки и соединить медным проводом на 16мм2.

Приборы,работающие во влажных помещениях и работающие с водой,такие ,как водоподогреватель, должны подключаться через УЗО.

В таком строение ,как отдельно стоящая  баня,которое не считается капитальным,но является по пожарным нормам более опасным сооружением ,чем кирпичный дом(в бане соединены и огонь и вода),желательно  заземлить все подряд электрические приборы,потому что приборам и оборудованию (электрическая каменка,водоподогреватель) приходится работать в среде не только с повышенной влажностью,но  и высокой температурой.

Заземление частного дома своими руками необходимо сделать сразу же,как только вы подключили дом к электричеству и, поставили распределительный шкафчик.

Как сделать заземление в частном доме

Руслан Коновалов

Эксплуатация современной электробытовой и компьютерной аппаратуры без заземления чревата печальными последствиями. Техника может выйти из строя, а жильцы рискуют получить удар током. Особенно актуально заземление на даче, так как в сельской местности зачастую расположены системы электропередачи старого образца, и надеяться на их надежность не стоит.

Материалы и инструменты

Проложить защитный контур достаточно просто, поэтому заземление можно сделать своими руками, для этого нужно запастись следующим инструментом: лопата, лом, кувалда, сварочный аппарат.

Материалы: металлический уголок 50/50/5 м.м. (или толстостенная металлическая труба сечением 50 м.м., также м.б. использован пруток сечением 16 м.м.), металлическая полоса 24/4 м.м., медный провод сечением 10 м.м. все виды металла – черный металл.

Нельзя использовать арматуру, т.к. она закалена и не имеет надлежащей проводимости тока. Также можно приобрести готовый комплект заземления.

Виды защитных контуров заземления

Существует несколько типов схем заземления (контуров):

• Треугольный;
• Линейный,
• Прямоугольный;
• Овальный.

Треугольный контур заземления наиболее распространенный из-за его максимальной эффективности благодаря максимальной площади рассеивания токов и более легкой установки. Контур представляет собой равнобедренный треугольник.

Перед тем как устанавливать контур, необходимо:

Правильно выбрать место для установки, таким образом, чтобы в момент срабатывания контура в зоне его действия не находились люди. Поэтому, лучше всего выбирать места вдоль забора или глухих местах участка.

Далее выкапываются небольшие траншеи для защитного контура в виде равнобедренного треугольника с таким учетом, чтобы минимальное расстояние между его вершинами не составляло менее 2,5 м. глубиной 70-80 см. и шириной 50-70 см. Такую же траншею прокопать к дому, для связи контура с щитком заземления, установленном в доме.

Затем в вершины этого треугольника забиваются металлические уголки (электроды), на глубину равную длине стороны треугольника и более. Т.е., при стороне треугольника 2,5м., длина электрода д.б. 2,5-5 м.. Плюс, надо учитывать, что выступающая его часть из почвы, д.б. 20 см.

Для удобства забивания электродов, с одного конца уголок заостряется (срезать его стороны под углом 30 градусов), а с другого приварить полочку, чтобы при забивании этот конец менее деформировался.

Уложить в выкопанные траншеи, металлические полосы и приварить их к забитым электродам. При этом важно, чтобы шов был качественным, беспрерывным.

В качестве материала для соединения контура со щитком в доме, м.б. использована та же металлическая полоса или медный провод, сечением 10 м.м., или алюминиевый провод сечением 16 м.м..

• Если вы используете полосу, то она приваривается к одной из вершин треугольника;
• Если используется алюминиевый или медный провод, приваривается болт (сечением М6 или более), между двумя шайбами крепится провод и затягивается гайкой. Эта же процедура делается на «домашнем» конце заземления (в случае использования полосы), для соединения со щитком.

Места сварки необходимо тщательно покрасить, чтобы избежать коррозии. От того как сделано заземление, будет зависеть не только его функциональность, но и долговечность.

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

• заземлителей-штырей,
• металлических полос, их объединяющих в одну систему;
• линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Линейная схема заземления

Иногда из-за особенностей расположения планировки участка бывает невозможно установить треугольный контур заземления. В этом случае применяется линейная схема, при которой электроды располагаются в виде одной линии.

Т.к. контур не замкнутый и не имеет такого качества рассеивания, как треугольный, количество вертикальных электродов д.б. доведено до 5 шт., глубина электродов должна быть не менее расстояния между ними.

Прямоугольная или овальная схема заземления

Такие схемы применяются также в случае особенностей планировки участка и состояния его грунта. В земле могут находиться большие камни, вкопанные конструкции и т.п. В любом случае, эти контуры замкнутые и являются, как бы, разновидностью треугольного типа. Принцип установки таких контуров не имеет больших отличий с треугольным типом.

Все эти виды заземления должны проверяться специальным прибором, но можно использовать обычный мультиметр, и должны соответствовать величине сопротивления не превышающей 4 Ом., вот почему важно соблюдать все правила установки защитного контура.

Как обезопасить дачу?

Рассмотрим, как сделать заземление на даче и, тем самым, обезопасить себя от удара током. Как уже упоминалось, для таких домов чаще применяют схему №2 из электродов, соединенных в виде треугольника.

Установка самодельного заземления

По данной схеме можно собрать заземление не только из заводского комплекта, но и из подручных материалов.

Траншея под заземление

Для этого понадобится:

• металлические полосы шириной 4 см и толщиной 4 мм для шины;
• стальной уголок толщиной 4-5 мм для электродов;
• шлифовальная машинка;
• садовый бур;
• лопата;
• сварочный аппарат;
• кувалда.

Сначала определяемся с местом расположения. Оно должно обеспечить удобное подключение от шины заземления к силовому щитку. Кроме того, контур нельзя размещать на расстоянии менее трех метров от фундамента дома. Перед началом работ рекомендуется проконсультироваться в местной службе электроснабжения относительно оптимальных схем заземления для вашего региона.

Последовательность работ по установке:

1. В выбранном месте наносят разметку и выкапывают котлован глубиной около 1 м и траншею, ведущую к цоколю дома. Вместо котлована можно ограничиться траншеей по форме заземляющего контура.
2. Края стальных уголков, которые станут электродами, заостряют в виде треугольника шлифовальной машинкой.
3. Электроды заглубляют в грунт при помощи кувалды так, чтобы они возвышались над дном котлована или траншеи на 20 см.
4. К уголкам горизонтально приваривают стальные полосы, образовывая треугольную шину.
5. К одному из электродов присоединяют еще одну стальную полосу (шину), укладывают ее в заранее подготовленную траншею и выводят на цоколь здания.
6. Шину крепят к цоколю и к ней приваривают болт с резьбой.
7. Конец шины при помощи болта соединяют с клеммой провода заземления, ведущего к распределительному щитку.
8. В стене высверливают отверстие под провод и вставляют в него пластиковую гильзу.
9. Провод выводят на щиток и соединяют с распределительной пластиной.

Вывод шины на цоколь дома
Конструкция готова, но прежде чем засыпать котлован, убедитесь, что все работает исправно. Но как проверить заземление на даче? Измерять сопротивление получившегося контура, не имея специального оборудования и навыков, небезопасно. В этой ситуации рациональнее пригласить работников из службы энергоснабжения, тем более что им необходимо выдать разрешающую документацию на работы по заземлению.

Если измерения покажут неудовлетворительный результат, уменьшить сопротивляемость заземления можно добавив вертикальных электродов. Еще один способ улучшить показатели – посыпать контур поваренной солью. Но нужно учитывать, что так коррозия металла усилится. Добившись нужных параметров, траншею засыпают грунтом и утрамбовывают.

Соль уменьшает сопротивляемость материала

Монтаж заводского комплекта

Помимо самодельной, можно установить готовую конструкцию на даче. Заводской комплект заземления для дачи, намного удобнее в сборке и установке, чем самодельный. Он состоит из набора медных или оцинкованных штырей с соединительными муфтами, которые позволяют корректировать длину электродов по мере заглубления. Такой комплект применяется для создания заземления по схеме №3 с одним штыревым электродом.

Обычно в комплектацию входят стальные штыри с диаметром 1,4-1,8 мм и длиной по 1,5 метра каждый.

Соединения выполняется при помощи резьбовых или запрессовочных муфт, также прилагается заостренный наконечник для удобства прохождения грунта. Следует отдавать предпочтение проверенным фирмам, а устройства приобретать в магазинах с ответственными поставщиками.

Ударное воздействие передается специальной насадкой – нагелем. Его применение не дает металлу спрессоваться от ударов кувалды. Есть наборы, в которых предусмотрено заглубление штырей не ударной силой, а через переходник, соединенный с перфоратором высокой мощности.

Порядок проведения работ по монтажу:

• В подходящем месте выкапывают котлован глубиной и шириной в 1 м.
• В дно ямы вбивают штыри, наращивая их до нужной длины (6-15 м в зависимости от почвы).
• Над поверхностью земли оставляют участок электрода длиной 20 см и надевают на него контактный зажим (идет в комплекте).
• Внутрь зажима вставляют металлическую полосу или кабель заземления.
• Кабель или шину заводят внутрь дома и подключают к щитку, так же, как описывалось выше.

Заводской комплект
Остается только проверить работу устройства, и заземление на даче готово.

Итак, если вы приложите немного усилий, то при организации заземления сэкономите время и средства. Но, если вы сомневаетесь, что сможете выполнить все мероприятия правильно, обратитесь за помощью к специалистам.

Подключение заземления по схеме TN-C-S

Для подключения домов в частном секторе, используются 2 схемы подключения – TT и TN-C-S (всего существует шесть схем для подключения заземления).

В последнее время рекомендуется использовать схему TN-C-S, по этой схеме кроме фазных проводов, используется нейтраль (ноль) на подстанции она заземлена, а также сама подстанция, ее оборудование, имеет хороший контакт с землей. К потребителю электроэнергии ноль и земля подводятся одним проводником (проводом – REN), а потом разделяется надвое.

Безопасность обеспечивается автоматами, установленными в силовом щитке дома, установка УЗО не обязательна. Недостаток в том, что при нарушении контакта с REN (возможном отгорании), в доме возникает фазное напряжение, которое можно устранить, только восстановив контакт REN.

Зачем нужен заземляющий контур

Прежде чем разобраться с вопросом нужно ли заземление на дачной территории и зачем оно вообще делается – сначала ознакомимся с основами теории защитных систем, применяемых в электрических сетях. Начнем с того, что большинство загородных построек подключено к сети с действующим напряжением 220 Вольт. В ее состав входят два проводника, называемые фазным и нулевым и защитный провод, используемый в различных системах заземления по разному. Два самых распространенных способа его применения приведены на рисунке ниже.

Схема заземления и зануления

В любой из этих схем третья жила позволяет организовать на стороне потребителя так называемое «повторное» заземление, обеспечивающее защиту людей от непредвиденного удара током. Такое может случиться совершенно случайно (из-за повреждения изоляции, например) и попадания высокого напряжения на корпус бытового прибора.

Если последний надежно заземлен (электрически соединен с заземляющим контуром), то угроза поражения резко снижается. Это объясняется тем, что при попадании напряжения на защищенный корпус его величина моментально уменьшается до потенциала земли (практически до нуля). Человек просто не получает сильный токовый разряд и успевает покинуть опасную зону.

В конструкции всех электроприборов, электроинструментов, а также в различных образцах бытовой техники предусмотрен сетевой шнур с третьей заземляющей жилой, защищающей пользователя от высокого напряжения.

Для ее надежного функционирования в квартире потребуется установить розетки, имеющие такой же дополнительный контакт, подсоединенный к защитному контуру.

Из сказанного следует что устройство заземления на даче своими руками – это не только рекомендация, но и вынужденная мера. Особое значение придается этому вопросу именно на загородных участках, где соорудить заземляющую конструкцию намного проще, чем в городской квартире.

Дополнительная информация: Существуют возражения, что все перечисленные проблемы удается решить путем установки электротехнических защитных устройств типа УЗО.

Однако даже при наличии этих приборов надежное заземление совсем не будет лишним, поскольку оно только дополнит комплекс защитных мер.

Подключение заземления по схеме TT

Самая простая схема и наиболее часто используемая – ТТ. При таком варианте к дому подводится двужильный кабель (220В) или четырехжильный (350 В).

При такой схеме, необходимо также заземлить/подключить все электроагрегаты и все системы, изготовленные из материалов проводящих ток, отдельными/собственными проводами непосредственно к шине заземления, к ним относятся:

• Трубы отопления;
• Металлический каркас дома;
• Канализация;
• Очень важно – заземление газового котла;
• Поэтому, на шине заземления д.б. дополнительные/запасные точки подключения. Установка УЗО обязательна.

Как подключить защитный провод к розеткам в дачном домике

Не следует забывать, что вся электропроводка в дачном домике выполнена двухжильным кабелем. В случае обустройства заземления к заземляющим клеммам всех розеток и приборов необходимо подключить третий проводник. По правилам, он должен входить в состав общего трехжильного кабеля, которым выполняется разводка в помещениях.

Все просто, если в дачном домике выполнена проводка открытого типа, которую несложно заменить. В противном случае, старую электропроводку положено отключить и обустроить новую (открытого типа) трехжильным кабелем. Эстетику можно обеспечить применением кабель-каналов. Как вариант, возможно использование пластиковой гофротрубы.

Понятно, что хочется сэкономить и проложить отдельный провод заземления к розеткам. Вам решать, нарушать правила проводки или не нарушать. Однако кабель-канал все равно придется монтировать.

Изобретательный ум российского дачника не ограничен ничем, и может появиться соблазн как-то заземлить каждую розетку отдельно. Этого точно делать не следует, так как сопротивление и качество каждого заземления не может быть одинаковым, что легко приведет к появлению опасного напряжения на одном из приборов.

Общие сведения о системе электропроводки и заземления в доме

Электромонтажные работы обычно различаются по сложности. Она может варьироваться от простой до чрезвычайно сложной, поэтому любой домовладелец, ориентированный на самостоятельное строительство, должен иметь хотя бы базовое представление о проводке в доме и о том, что подразумевают под собой электромонтажные работы.

Местная коммунальная компания снабжает каждый дом электросчетчиком, через который поступает электричество. Затем электричество проходит через главный автоматический выключатель, а за ним — домашний автоматический выключатель, который в очень старых домах может быть известен как блок предохранителей.

Отсюда электричество входит в многочисленные цепи, достигая всех углов вашего дома, проходя через отдельные автоматические выключатели, которые действуют как меры безопасности, защищая систему от перегрузки. Вся домашняя электрическая система обычно рассчитана на работу от 120 вольт, за исключением некоторых приборов большого размера, которые работают от 240 вольт.

Важной частью электропроводки в вашем доме является заземление. Чтобы понять, насколько важно заземление для домашней системы электропроводки, необходимо иметь базовое представление о природе потока электроэнергии.

Основы электромонтажа дома

Электропроводка вашего дома питается от электрического тока, состоящего из потока электронов внутри металлических проводов цепи. Ток принимает две формы: положительный и отрицательный. Коммунальная компания, использующая огромные генераторы, управляет заряженными электрическими полями, иногда за много миль. Поток электрического тока — это поляризованный заряд, идущий в ваш дом через сложную сеть высоковольтных служебных проводов, трансформаторов и подстанций.

Горячий ток — это отрицательная половина заряда в системах домашней электропроводки, и обычно он передается по черным проводам. Положительный заряд переносится белыми нейтральными проводами. Оба этих типа проводов проходят через вашу электрическую панель, бок о бок через каждую цепь в вашем доме.

По сути, электричество фокусируется на возвращении своих электронов в землю. Необходимо разрядить отрицательную энергию и восстановить баланс. Это делается через нейтральные провода в электрической системе.Однако иногда пути разрываются, и горячий ток имеет тенденцию проходить через другие материалы, в том числе легковоспламеняющиеся. Это когда случаются короткие замыкания — когда электричество находит более короткий путь к земле.

Электропроводка в заземленном доме

В системах электропроводки в жилых помещениях система заземления функционирует как «резервный» путь, предлагая электрическому току альтернативный путь, по которому можно будет следовать в случае возникновения проблем с электропроводкой. Система заземления — это система неизолированных медных проводов, подключенных к каждой металлической электрической коробке и устройству в вашем доме, параллельно проводам под напряжением и нейтралью.Если возникает какая-либо проблема, паразитный ток направляется обратно на землю по другому маршруту, созданному этой системой.

Разряд оголенных медных проводов в шине заземления на главной сервисной панели, подключенной к заземлению глубоко в землю. Благодаря этой системе электричество проходит по пути наименьшего сопротивления на случай, если в вашей системе электропроводки возникнет проблема.

Чтобы проверить, есть ли в вашей домашней электропроводке система заземления, вам нужно осмотреть каждую розетку.Третья круглая прорезь в розетке — это соединение с заземлением. Конечно, не все системы домашней электропроводки имеют такую ​​продуманную систему заземления. Например, в старых домах, особенно в домах до 1965 года, вместо неизолированных медных проводов используются металлические кабельные каналы или металлические кабели. Примером может служить проводка с ручкой и трубкой. В этом случае заземления нет вообще. Дома, построенные до конца 80-х годов, большую часть времени не имели заземляющей проводки. Розетки без заземления имеют два гнезда вместо трех, и их рекомендуется обновить.

Защита домашней электропроводки

Чтобы полностью понять систему электропроводки вашего дома, а также важность заземления и других факторов, влияющих на любые виды электромонтажных работ, важно определить защитные устройства, которые являются неотъемлемыми частями вашей электрической системы.

• Плавкие предохранители или автоматические выключатели : Они представляют собой защиту каждой цепи от перегрева в случае электрической перегрузки. Они могут обнаруживать короткие замыкания и немедленно реагировать, мгновенно прекращая прохождение тока.В случае замыкания на землю или короткого замыкания, немедленное уменьшение сопротивления вызывает неконтролируемую циркуляцию тока, и автоматический выключатель срабатывает. Металлические водопроводные трубы, расположенные в вашем доме, также подключаются к системе заземления через заземляющий провод, прикрепленный к металлической проволочной трубе. В случае контакта электричества с металлическими трубами система заземления обеспечивает дополнительную защиту.
• Заземление прибора: Многие подключаемые к розетке электроприборы имеют собственную систему заземления.Пылесосы, электроинструменты и некоторые другие устройства более безопасны, если на вилке шнура имеется третий контакт, что свидетельствует о том, что устройство имеет собственную систему заземления. Его форма соответствует прорези заземления на розетке. К сожалению, было много случаев, когда заземляющий штырь был отрезан, чтобы прибор мог подключиться к розетке без заземления. Это опасная практика, которая может привести к шоку, поэтому избегайте этого любой ценой.
• Переходники для вилок: Переходники для вилок, позволяющие использовать трехконтактные вилки в двухпозиционных розетках, довольно популярны.Однако имейте в виду, что они обеспечивают защиту от заземления только в том случае, если металлическая петля адаптера надлежащим образом прикреплена к крепежному винту на пластине крышки розетки, которая затем подключается к металлической коробке, и эта металлическая коробка заземляется. Поскольку это не совсем точно, вы можете вставлять трехконтактные вилки только в заземленные трехслотовые розетки. Если заземленная розетка не подходит, вы можете рассмотреть возможность установки розетки GFCI. Это определит замыкания на землю и отключит питание до появления новых проблем.Однако GFCI не создает заземления. Это только дополнительная защита.

Важность «заземления» электрических токов

Люди сделали несколько поистине замечательных открытий в области электричества, и одним чрезвычайно важным уроком стала важность заземления электрических токов. Электричество принесло людям бесчисленные преимущества, но по-прежнему остается одним из самых смертоносных элементов, доступных в нашей повседневной жизни.Если вы еще не заземлили свои электрические системы, вы сильно рискуете, не сделав этого.

В электрической цепи есть так называемый активный провод, по которому подается питание, и нейтральный провод, по которому этот ток передается обратно. Дополнительный «заземляющий провод» может быть присоединен к розеткам и другим электрическим устройствам, а также надежно подключен к заземлению в коробке выключателя. Этот заземляющий провод представляет собой дополнительный путь для безопасного возврата электрического тока в землю без опасности для кого-либо в случае короткого замыкания.Если короткое замыкание все же произошло, ток прошел бы через провод заземления, что привело бы к срабатыванию предохранителя или срабатыванию автоматического выключателя — результат гораздо более предпочтительный, чем смертельный удар, который мог бы произойти, если бы ток не был заземлен.

Важность заземления электричества

Вот 5 основных причин, почему заземление электрического тока так важно.

1. Защита от электрической перегрузки

Одной из наиболее важных причин заземления электрических токов является то, что оно защищает ваши приборы, ваш дом и всех в нем от скачков электричества.Если по какой-либо причине ударит молния или в вашем доме возникнет скачок напряжения, это вызовет в вашей системе опасно высокое электрическое напряжение. Если ваша электрическая система заземлена, все это избыточное электричество уйдет в землю, а не поджарит все, что подключено к вашей системе.

2. Помогает направлять электричество

Заземление вашей электрической системы означает, что вы упростите направление энергии прямо туда, где вам это нужно, позволяя электрическим токам безопасно и эффективно проходить через вашу электрическую систему.

3. Стабилизирует уровни напряжения.

Заземленная электрическая система также облегчает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и взорваны. Земля является общей точкой отсчета для многих источников напряжения в электрической системе.

4. Земля — ​​лучший проводник.

Одна из причин, по которой заземление помогает обезопасить вас, заключается в том, что земля является таким отличным проводником и потому, что избыток электричества всегда будет идти по пути наименьшего сопротивления.Заземляя свою электрическую систему, вы даете ей куда-то войти, а не в себя — возможно, спасаете свою жизнь.

5. Предотвращает повреждение, травмы и смерть.

Без должным образом заземленной электрической системы вы рискуете сжечь любые подключенные к вашей системе приборы, которые не подлежат ремонту. В худшем случае перегрузка по питанию может даже вызвать пожар, что может привести не только к значительной потере имущества и данных, но и к физическим травмам.

Хотите несколько советов по электробезопасности для вашего дома?

Как работает заземление?

Понятно, что заземление электрических работ — это разумный ход, но как это работает?

В большинстве домов система проводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью.

В системах электропроводки, в которых используется кабель в пластиковой оболочке, для заземления используется дополнительный провод. Поскольку электричество всегда ищет кратчайший путь обратно к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле.Благодаря этому прямому физическому соединению земля действует как путь наименьшего сопротивления, не позволяя человеку стать кратчайшим путем и получить серьезное поражение электрическим током.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим.

Точно так же заземляемый прибор снабжен трехжильным шнуром и трехконтактной вилкой.Третий провод и контакт обеспечивают заземление между металлическим корпусом устройства и заземлением системы электропроводки.

Советы по безопасности

При работе с приборами убедитесь, что вы:

• Не прикасайтесь к прибору, если изоляция его шнура начала стираться в том месте, где он входит в металлический каркас. В этой ситуации контакт между металлическим проводом тока и металлической рамой может вызвать электричество во всем приборе, а прикосновение к прибору может вызвать скачок тока через вас.
• Осматривайте, обслуживайте и организуйте ремонт проводов в местах, где они входят в металлическую трубу, в прибор или в местах, где кабели, проложенные в стене, входят в электрическую коробку.

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электропитании.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, обратитесь в Платиновые электрики сегодня на платине 1800 (1800 752 846).

Если вы все еще не уверены в важности заземления электричества или просто не уверены на 100%, правильно ли заземлена электрическая система в вашем доме, попросите местного электрика проверить проводку дома или в офисе.Помните, что если вам нужно что-то изменить, не пытайтесь сделать это самостоятельно, всегда безопаснее, чтобы профессионалы проводили обновления за вас.

Если вы хотите получить дополнительные советы по безопасности дома или в офисе, обязательно посетите нашу страницу по безопасности или пройдите бесплатную консультацию на нашем веб-сайте.

Заземление дома, важность и способы заземления здания.

Как пользователь электроэнергии, вы обязаны убедиться, что ваш дом правильно заземлен и подключен. Это необходимо для предотвращения опасного воздействия тока короткого замыкания.

Заземление дома соединяет нейтральные провода каждой розетки с землей, и при коротком замыкании или скачке напряжения оно течет через заземляющий стержень к земле.

Национальный электротехнический кодекс рекомендует заземлять каждое новое здание, а старые — заземлять во время ремонта. Электрик может легко определить, есть ли в вашем доме хорошая система заземления и заземления.

Причины, по которым мы заземляем наши дома

• Заземление предотвращает поражение электрическим током, обеспечивая путь (защитный провод), по которому токи короткого замыкания передаются на землю.

• Для защиты электроприборов от повреждений, вызванных токами короткого замыкания.
• Предотвратите риск возникновения пожара, который может возникнуть из-за утечки тока.
• Для поддержания стабильного напряжения в трехфазных цепях электрической системы даже при нестабильной нагрузке.

Как работает заземление

Во время домашней электропроводки мы обычно подключаем заземляющие провода от всех розеток к заземляющим контактам на распределительном щите (DB). От ДБ подключаем их к заземляющей пластине или электроду.

При перегрузке цепи или скачке напряжения ток течет через заземляющий стержень к земле. Заземление в доме защищает вас от поражения электрическим током, обеспечивая токопроводящую пластину, которая переносит ток неисправности на землю.

Заземление также заставляет наши защитные устройства, такие как предохранители или автоматические выключатели, отключать ток, идущий в неисправную цепь.

Требования к заземлению дома

Для электрического заземления требуются следующие материалы:

• Заземляющий стержень.
• Провод заземления.
• Соль техническая.
• Уголь.
• Связь с землей.
• Инструменты.

Заземляющий стержень

Заземляющий стержень имеет следующие характеристики:

• Диаметр 20 мм.
• Длина 1500мм.
• Регулируемый зажим сверху.
• Коническая торцевая конструкция.

2. Заземляющий провод:

Провода заземления изготавливаются из меди или оцинкованного железа.

Характеристики заземляющих проводов

• Отличный проводник.
• Устойчив к коррозии
• Высокая прочность на разрыв.

Соль и уголь промышленные

Соль и древесный уголь являются отличными проводниками электричества, они также содержат ионы и углерод, повышающий их проводимость.

3. Инструменты для заземления:

В комплекте гаечные ключи и плоскогубцы для регулировки зажима

Тестер целостности цепи для проверки целостности цепи.

Другие инструменты, которые могут вам понадобиться, включают лопату, экскаватор или землеройную машину. Размер заземляющей ямы должен составлять 150 см x 150 см x 300 см.

Процедуры заземления дома

• Чтобы заземлить здание, вы сначала выкапываете яму, в которую нужно закопать стержень заземления. Яма должна быть близко к дому и глубиной около 3 метров.
• Насыпьте слой соли, песка и угля и поместите стержень заземления вертикально внутрь ямы. Оставшуюся часть ямы засыпьте слоем соли, песка и древесного угля.
• Соедините заземляющую перемычку и электрод заземляющим проводом.
• Отрегулируйте зажим с помощью гаечного ключа и плоскогубцев.
• После подключения проверьте целостность с помощью прибора для проверки целостности цепи.

Как проверить заземление дома

Важно знать, как проверить, заземлен ли ваш дом, а также правильно ли он работает. Хотя Национальный электротехнический кодекс рекомендует заземлять каждый дом, в более старых домах его может не быть.

Если вы хотите проверить заземление вашего дома, используйте контрольную лампу или мультиметр.

Чтобы использовать контрольную лампу, подключите провода от лампы к положительному и отрицательному портам розеток или розетки.

Положительный порт гнезда должен быть правым отверстием, а отрицательный — левым отверстием. На выключателе лампа будет ярко светиться.

Снимите отрицательный провод и вставьте его в порт заземления розетки (верхнее отверстие).

Лампочка должна светиться по-прежнему ярко. Если он не светится, значит в доме нет заземления.Но если лампочка горит и гаснет, значит, неисправно заземление.

Как проверить заземление дома мультиметром.

Мультиметр более точен при проверке заземления дома, и вы можете использовать его как для переменного (AC), так и для постоянного (DC) тока.

Чтобы проверить переменный ток, переместите указатель мультиметра на значение переменного тока. То же самое и с DC, вы можете переместить указатель на значение DC.

Подсоедините красный датчик к порту с меткой «V», «Ω» или «+», а черный датчик к порту с меткой «COM» или «-».

Вставьте красный щуп в положительное отверстие, а черный — в отрицательное. Проверьте и запишите значение.

Снимите черный щуп и вставьте его в заземляющее отверстие розетки. Обратите внимание на значение, оно должно совпадать с более ранним значением.

Если значение меньше или отсутствует, знайте, что заземление неисправно.

Что будет, если дом не заземлен?

Если дом не заземлен, люди могут получить удар током при скачке напряжения.Это также может привести к повреждению приборов и иногда к возгоранию.

Зачем нужно заземлять электрические цепи?

Электрические устройства «заземляются», когда они подключаются к заземляющим устройствам из соображений безопасности. Заземление обеспечивает безопасный «путь наименьшего сопротивления» для следования паразитному напряжению. Системы заземления направляют паразитное напряжение в землю, где оно безопасно разряжается, а не накапливается в опасных местах.

Без заземления скачки напряжения или повреждение оборудования могут сделать электрические цепи опасными или разрушительными.Они могут повредить подключенные электроприборы, поразить окружающих людей или даже вызвать возгорание. Заземление — важный элемент безопасности для электрической системы любой конструкции. Фактически, электрические нормы требуют этого для всех новых построек. Вот что вы должны знать об электрическом заземлении и зачем оно вам нужно:

Как работает электрическое заземление?

Электрические цепи обычно содержат три провода: «горячий» провод, «нейтральный» провод и заземляющий провод. Горячий провод содержит активное напряжение, питающее электрические приборы.Активное напряжение заряжено отрицательно. Отрицательно заряженное электричество естественным образом стремится разрядить свою отрицательную энергию, чтобы вернуться в состояние нейтрального заземления. Для этого он проходит через нейтральный провод и возвращается к положительному заряду главной сервисной панели. Когда цепи замыкаются, отрицательные заряды проходят через горячий провод и возвращаются на землю через нейтральный провод. Если все исправно, заземляющий провод никогда не вступит в игру.

К сожалению, цепи могут ломаться или работать неправильно, как и все остальное.При повреждении или обрыве проводов в цепи электричество может выходить из системы и попадать в другие материалы. В зависимости от того, где протекает ток, он может шокировать вас, что-то повредить или вызвать пожар. Заземляющие провода предотвращают это. При поиске нейтрали напряжение всегда следует по пути наименьшего сопротивления, даже когда оно выходит из замкнутой системы. Провода заземления обеспечивают этот путь наименьшего сопротивления. Они подключаются к шине заземления в земле под вашей цепью. Когда в системе возникает паразитное напряжение, заземляющий провод «ловит» его и передает на землю, где он не может повредить вам.

Почему важно электрическое заземление?

Заземление электрических цепей — очень важная процедура безопасности. Заземление помогает защитить вас и ваш дом от опасностей повреждения цепей или электрических перегрузок. Когда случаются скачки напряжения, избыточное электричество, введенное в систему, может выскочить из проводки. Без электрического заземления это паразитное напряжение может вызвать возгорание, повредить приборы или шокировать окружающих.

Правильное заземление защитит электрическую систему вашего дома даже в случае сильного скачка напряжения или удара молнии.Заземление предотвращает возникновение электрической дуги на других проводящих материалах, таких как вода и металл, где оно может повредить вам. Заземляющие провода также предотвращают перегрузку напряжением и повреждение ваших приборов, что помогает им прослужить дольше и лучше функционировать. В целом, заземление — одна из важнейших мер безопасности, защищающих современные домашние электрические системы.

Как узнать, заземлены ли мои цепи?

Может быть трудно определить, правильно ли заземлен ваш дом, без тестера цепей или профессионального осмотра.Однако есть пара вещей, которые помогут вам составить представление. Прежде всего: у ваших розеток два или три контакта? Нижний третий контакт розетки подключается к заземляющему проводу. Если в вашем доме есть двухконтактные розетки, они представляют собой незаземленные электрические цепи. Если у вас есть двусторонние розетки, обновите их до GFCI ASAP .

Даже если каждая из ваших розеток имеет три контакта, у вас все равно может не быть эффективного заземления. Иногда дома, которые когда-то были заземлены, теперь имеют неэффективное заземление из-за повреждений или ошибок в электропроводке.Дома, построенные в 50-х и 60-х годах, часто не имеют заземления или неэффективного заземления, даже если в них есть трехконтактные розетки. Если вы хотите знать, надежно ли заземлен ваш дом, приобретите домашний тестер цепей или запланируйте осмотр.

Что делать, если мои цепи не заземлены?

Лучше всего вызвать электрика для немедленной установки заземления. Специалисты Early Bird могут перемонтировать весь ваш дом, чтобы включить безопасное и современное заземление в каждую из ваших цепей.Если вы не хотите переделывать свой дом для заземления, вам следует как минимум заменить двухконтактные розетки на GFCI.

GFCI, или «прерыватели цепи замыкания на землю», могут обеспечить вам уровень защиты даже без заземления. Эти розетки автоматически прерывают подачу электричества при возникновении опасности поражения электрическим током, возгорания или повреждения. У вас должны быть розетки GFCI на кухне и в ванных комнатах вашего дома, независимо от того, заземлили вы свой дом или нет! Розетки GFCI не защитят вашу технику так же эффективно, как заземление, но они помогут защитить вас.

Если вы хотите установить заземление, заменить двухконтактные розетки на GFCI или у вас есть другой вопрос по электрике, свяжитесь с Early Bird Electric в любое время. Наши лицензированные и опытные специалисты помогут вам решить любые проблемы с электричеством. Мы хотим помочь сделать ваш дом безопасным.

Как заземлить себя | 9 эффективных методов заземления

Обзор : это подробное руководство исследует научные аспекты и преимущества заземления и заземления, включая девять эффективных способов заземления.

______________

Вы идете босиком по пляжу.

Почувствуйте, как тепло солнца контактирует с вашей кожей. Слушайте ритм грохочущих волн. Почувствуйте запах океанского ветра, который пронизывает вас.

Теперь обратите внимание на свои ноги. Вы чувствуете покалывание в ступнях или ногах, когда по телу поднимается тепло?

Возможно, вы замечали подобное ощущение, когда ходили босиком по траве. В такие моменты вы заземлены. Это одна из причин, по которой многих людей привлекает океан.

Быть заземленным может означать две вещи:

1. Полностью присутствовать в вашем теле и / или
2. Чувство связи с землей.

Мы все пережили то, что нас заземлили. Мы чувствуем себя «как дома». Но это мимолетный опыт.

К счастью, существуют методы заземления, которые помогают нам укорениться в нашем теле. Методы заземления, описанные в этом руководстве, могут:

Таким образом, упражнения на заземление могут повысить вашу общую работоспособность.

Но сначала давайте посмотрим, что происходит, когда вас не обвиняют.

13 признаков необоснованности

Вы не обоснованы, если вы:

• Легко отвлекаться
• Пространство вне
• Задумываться или размышлять
• Участвуйте в личной драме
• Испытывайте тревогу и постоянное беспокойство

Вы также лишены основания, если вы:

• Одержимый желанием материальных вещей
• Легко обмануть себя или других
• Одержимый своим личным имиджем

Физические признаки отсутствия заземления включают:

• Воспаление
• Плохой сон
• Хроническая боль
• Усталость
• Плохое кровообращение

Незаземленность — всемирная эпидемия.Эта эпидемия настолько укоренилась, что мало кто из нас даже осознает проблему.

Отсутствие заземления — коренная причина многих человеческих страданий.

Доказательства того, что заземление работает

Хотя основные преимущества методов заземления проистекают из самого опыта, наши умы часто заранее ищут доказательства.

Исследования заземления начали проводиться в последние 15 лет. Он все еще находится в зачаточном состоянии, но результаты многообещающие.

Заземление:

Все эти исследования обнадеживают, но вам не нужны внешние научные доказательства. Если вы примете образ мыслей ученого, вы можете позволить своему телу стать вашей лабораторией. Затем вы можете сами оценить результаты.

ЧАСТЬ I: Заземление в кузове

Первая часть заземления — это укорениться в вашем физическом теле.

Заземление аналогично концепции с центрированием . Центр обширен, включая ваше тело, а также ваш разум, сердце и дух.

Когда вы научитесь заземляться, вам будет легче найти свой Центр. Техники заземления предназначены для перераспределения энергии из головы или разума в тело. Это дает почти мгновенный успокаивающий эффект.

Большая часть нашего стресса и беспокойства возникает из-за разрыва связи с нашим телом. Чем больше вы укоренились в своем теле, тем меньше стресса и беспокойства вы испытываете.

Как заземлить себя: 5 способов заземления

Попробуйте прямо сейчас один из следующих способов заземления, чтобы увидеть эффекты.

Покройте свою корону

Я не совсем понимаю, почему это упражнение на заземление так эффективно, но оно почти всегда работает. Когда вы не заземлены, положите одну руку на макушку головы. Вот и все. Если это поможет, закройте глаза, чтобы не отвлекаться.

Время : от 30 секунд до 1 минуты.

Почувствуй ноги

Я часто использую эту технику со своими клиентами, потому что она очень быстрая и эффективная. Сидя или стоя, сосредоточьте все свое внимание на ступнях.Обратите внимание на любые ощущения.

Время : от 30 секунд до 1 минуты.

Следуй своему дыханию

Закройте глаза и на вдохе проследите, как воздух входит в нос и попадает в легкие. На выдохе следите за тем, как воздух выходит из легких и выходит через нос или рот.

Этот метод заземления становится более эффективным с практикой. Ключ в том, чтобы наблюдать за дыханием, а не заставлять его умом. Пусть ваше тело ведет за собой, а ваш разум будет следовать за вами.

Время : от 1 минуты до 10 минут.

Стоять как дерево

Мы обсуждали эту мощную технику заземления в предыдущем руководстве по древней медитации стоя.

Встаньте, ноги параллельно и на ширине плеч. Голова должна парить над телом, подбородок опущен, спина прямая. Положите руки на бок или положите их на пупок.

Погрузите весь вес и напряжение вашего тела в ступни (не нарушая осанки), позволяя им погрузиться в землю.Чтобы поддержать этот процесс заземления, представьте, что корни вырастают из подошвы ваших ног и уходят глубоко в землю под вами.

Время : от 1 минуты до 10 минут.

Чтобы получить полное руководство о том, как исправить осанку и накапливать энергию в положении стоя, щелкните здесь.

Принять холодный душ

Этот метод заземления имеет много преимуществ для здоровья. Было показано, что воздействие холода повышает иммунитет, снижает жир и улучшает настроение (за счет активации дофамина).Если вы не привыкли принимать холодный душ, в конце горячего душа сделайте воду теплой / прохладной в течение 30 секунд.

В течение следующих трех недель сделайте воду немного прохладнее и оставайтесь под ней дольше. К концу трех недель ваше тело привыкнет к холоду. Это бодрящий и заземляющий опыт. Я рекомендую это, если у вас нет высокого кровяного давления.

Время : от 30 секунд до 5 минут.

ЧАСТЬ 2: Заземление на Землю

Категория заземляющих упражнений называется «заземление».«Когда я прочитал книгу« Заземление »(аудиокнига) несколько лет назад, я был очарован этой идеей.

Заземление означает соединение вашего физического тела (слоя кожи) с Землей. Каждая бытовая розетка имеет заземляющий провод. (Это третий штырь; это полукруглое отверстие под двумя другими штырями).

В случае короткого замыкания заземляющий провод обеспечивает путь для поглощения электрического тока землей. Без заземляющего провода ваше тело, касающееся устройства (распределительной коробки, прибора, электроинструмента и т. Д.)) может завершить наземный путь. Это вызывает шок, если не поражение электрическим током.

С точки зрения заземления, в наших телах уже происходит короткое замыкание, что приводит к распространению физических, эмоциональных и психических расстройств. Подключение к Земле заземляет нас, перебалансируя нашу электрическую систему.

Польза заземления для здоровья

Теория состоит в том, что заземление позволяет переносить отрицательно заряженные электроны с поверхности Земли в тело. Эти электроны нейтрализуют положительно заряженные свободные радикалы, вызывающие хроническое воспаление.

Избыток свободных радикалов повреждает клеточные мембраны и ДНК, что приводит к раку и другим заболеваниям. Поскольку заземление снижает вязкость (толщину) крови и уменьшает воспаление, оно может поддерживать здоровье сердечно-сосудистой системы.

У большинства из нас сверхактивная симпатическая нервная система (чрезмерное эмоциональное напряжение). Предварительные исследования показывают, что заземление оказывает успокаивающее и уравновешивающее действие на нервную систему.

Биофизик Джеймс Ошман объясняет:

В тот момент, когда ваша ступня касается Земли или вы подключаетесь к Земле через провод, ваша физиология меняется.Начинается немедленная нормализация. И включается противовоспалительный переключатель. Люди остаются воспаленными, потому что они никогда не связываются с Землей, источником свободных электронов, которые могут нейтрализовать свободные радикалы в организме, вызывающие болезни и разрушение клеток. Заземление — это самое простое и глубокое изменение образа жизни, которое может сделать каждый.

Все больше исследований показывают, что заземление помогает естественным образом исцелять людей от самых разных недугов.

Велосипедисты на Тур де Франс часто страдают от болезней, тендинита и плохого сна из-за сильного физического и психического стресса, вызванного гонкой.

Американская команда экспериментировала с заземлением после ежедневных соревнований. Они сообщили о лучшем сне, меньшем количестве болезней, отсутствии тендинита и более быстром выздоровлении. По моему опыту, преимущества заземления выходят далеко за рамки лечения болезней.

Я считаю, что заземление имеет негласные умственные и эмоциональные преимущества, необходимые для психологического развития и максимальной производительности.

Биоэлектрическое тело

Люди — существа энергии. Электрические токи и связанные с ними магнитные поля наполняют и окружают человеческий организм.

Эти токи составляют сеть или систему интерактивных энергетических полей, которые управляют функционированием тела. В энергетической медицине это называется биополем человека.

источник

Эта тонкая энергия называется прана, в аюрведической медицине и ци, в китайской медицине. Однако эти древние термины, вероятно, включают другие формы энергии помимо электромагнитных полей (например, звуковую энергию).

В этих древних индийских и китайских традициях понимается, что энергия жизненной силы течет через тело (выходя за его пределы).Блокировки и дисбаланс в потоке этой энергии приводят к болезни.

Современные формы энергетической терапии, такие как Рейки, работают по схожему принципу.

Электромагнитная Земля

Согласно китайской мысли, ци нашего тела происходит от Небесной ци и Земной ци.

Небесная ци относится к энергии солнца и космоса. Земная ци образуется из естественной энергетической паутины Земли, ее магнитного поля и естественного тепла.

Оказывается, Земля также имеет энергетическую анатомию, совместимую с нашей.Энергетические центры, энергетические каналы, магнитные поля исходят от Земли.

Земля похожа на массивную батарею, восполняемую солнечным излучением, молнией и теплом от ее расплавленного ядра. Он заряжается каждую минуту от 5000 ударов молнии где-нибудь в мире.

Подключиться к Земле

В то время как некоторые ранние версии обуви были сделаны из папируса, большая часть обуви была сделана из воловьей кожи, медвежьей шкуры, оленьей кожи, дерева и холста.

Войдите в индустриальную эпоху.Первые туфли на резиновой подошве появились в Англии в 1876 году. К началу Второй мировой войны обувь на синтетической подошве была обычным явлением. Мы, как народ, с тех пор не поправились.

Если вы вспомните из школьной физики, вещества, называемые проводниками, позволяют электричеству легко проходить через них. Другие вещества, называемые изоляторами , препятствуют прохождению электричества.

Если вы находитесь на улице во время грозы, лучше сесть в машину, потому что шины резиновые.Резина — изолятор; он защитит вас от ударов молнии в землю. Обувь на резиновой подошве нарушила нашу связь с Землей .

Эксперт в области здравоохранения Дэвид Вулф называет обычную обувь «самым опасным изобретением в мире».

Авторы Заземления объясняют:

Заземление естественным образом защищает хрупкие биоэлектрические цепи тела от статических электрических зарядов и помех. Что наиболее важно, это облегчает прием свободных электронов и стабилизирующие электрические сигналы и энергию Земли.Заземление устраняет электрическую нестабильность и дефицит электронов, о которых вы даже не подозревали. Он наполняет и заряжает ваше тело чем-то, о чем вы даже не подозревали … или что вам нужно.

С современной точки зрения ходьба босиком по земле может показаться примитивной. Однако с инстинктивной точки зрения мы должны путешествовать босиком.

Как заземлить себя: 4 упражнения на заземление

Упражнения по заземлению, позволяющие связать вас с Землей, просты: просто снимите обувь и носки и выйдите на улицу.

Стой на Земле: лучше всего подходят трава, камень, песок или грязь. Вы можете стоять на одном месте, ходить или лечь.

Как и в любой электрической цепи, для заземления требуется только одна точка контакта.

Одна нога на земле заземлит вас, но я обнаружил, что две ноги на земле обеспечивают более сильный заземляющий эффект.

Для исцеления исследователи движения «Заземление» рекомендуют оставаться босиком на Земле не менее 20 минут два раза в день.

Но даже если вы можете подключиться к Земле всего на 10 минут во время обеда, она вам пригодится.

• Избегайте опрыскивания травы пестицидами, так как они будут впитываться через ваши ноги.
• Будьте осторожны в местах, где может быть разбитое стекло или мусор.
• Не ходите босиком по асфальту.

Если вы не можете ходить босиком, рекомендую надеть заземляющую обувь.

Вот четыре метода заземления, которые помогут вам повторно подключиться к Земле:

Осознанная ходьба

Просто гуляйте и оставайтесь рядом со своим окружением.

Мой любимый способ заземления — ходить босиком по своей собственности и окрестным лесам. В зависимости от того, насколько активен мой ум, может пройти всего несколько минут, прежде чем я стану более умственно спокойным и сосредоточенным. Ходьба босиком дает дополнительное преимущество в виде массажа акупунктурных точек на ступнях, как в рефлексотерапии.

Особый интерес представляет точка Почки-1 (K-1) или «пузырящаяся скважина» в центре стопы. Ходьба босиком помогает стимулировать эту точку. Обязательно используйте при ходьбе всю ступню: пятку, подушечку пальцев, пальцы ног.

Время : от 10 до 20 минут.

Катаюсь как кошка

Вы когда-нибудь замечали, как по Земле катаются кошки и собаки?

Я часто задавался вопросом, знают ли они инстинктивно, как разрядить отрицательную энергию. Попробуйте испачкаться и кататься по Земле. Вы поймете, почему это делают кошки. Хорошее настроение .

Время : Сколько хотите.

Стоять как дерево

Мы рассмотрели эту технику заземления выше.

Эта стоячая медитация под названием Чжань Чжуан лучше всего работает на природе (на свежем воздухе) и даже лучше, когда выполняется босиком на Земле.

Китайцы даже делают туфли для тайцзи на хлопковой подошве (но я обнаружил, что они наполнены полиэстером, что противоречит цели).

Лучшая альтернатива — заземляющие башмаки.

Время : от 1 минуты до 10 минут.

Визуализация заземления

Почувствуйте землю под собой и сосредоточьтесь на себе.Теперь сосредоточьтесь на своем сердце.

Почувствуйте энергию жизни, исходящую из вашего сердца. Теперь представьте себе центр Земли. Это может быть ядро ​​магмы, круг света или что угодно, что придет в голову.

Затем визуализируйте изогнутый луч света или энергии, идущий от вашего сердца к ядру Земли. Дополнительный изогнутый энергетический луч проходит от ядра к вашему сердцу (завершая заостренный овал). Почувствуйте связь между вашим сердцем и ядром Земли.

Время : от 2 до 5 минут.

Заземление и заземление

Когда я впервые прочитал о заземлении, это было зимой. Я не был готов ходить по мерзлой земле, поэтому купил ряд продуктов для заземления.

В основе движения «Заземление» лежит новая отрасль производства продуктов, предназначенных для заземления вас путем подключения продукта к заземляющему проводу в вашем доме.

Вы можете приобрести:

Эти продукты, похоже, работают, но сообщенные положительные результаты могут быть эффектом плацебо.Честно говоря, я не знаю наверняка, но предварительные исследования показывают, что они действительно полезны для здоровья.

Я лично использую многие из этих продуктов. Например, у меня есть универсальный коврик для заземления под клавиатурой, с которой я сейчас печатаю.

Универсальный коврик для заземления на рабочем столе

Комплект чехла для матраса Elite с заземлением

Коврик для заземления

Заземляющие браслеты для запястья и тела

Минималистские башмаки и сандалии для заземления

Хотя обувь с заземлением не дает мне таких ощущений, как прогулка босиком, я, , может, , по-прежнему ощущать эффект заземления.

Вы также можете заземлить себя дома без каких-либо продуктов. В помещении керамическая плитка и бетонный пол могут заземлить вас, если вы ходите босиком.

Ковролин, винил и паркет не будет. Но эффекты не такие мощные, как прямой контакт с самой Землей.

( Заявление об отказе от ответственности : партнерские ссылки выше.)

Действительно ли заземляющие устройства работают?

Если бы я попытался заземлить десять с лишним лет назад, уверен, я бы ничего не почувствовал.У меня была небольшая чувствительность к движениям и ощущениям в моем теле.

Однако после многих лет практики цигун я стал лучше осознавать свое тело. Когда я подключаю ноги к Земле, я могу наблюдать различные ощущения. Я также могу обнаружить легкую вибрацию, исходящую от земли, когда я в центре.

Несколько месяцев пользовался прокладками и простынями. За исключением заземляющих башмаков, я мог обнаружить очень незначительные эффекты от их использования. Конечно, это не означает, что заземляющие устройства не работают.

Если бы я еще не оптимизировал свой сон для шишковидной железы, возможно, я испытал бы на себе преимущества заземляющих листов, как сообщают многие другие.

17.04.19 Обновление: У меня был обширный обмен мнениями с Мартином Цукером, соавтором книги «Заземление». Он также предположил, что, вероятно, из-за моего текущего состояния здоровья я не чувствую последствий.

Кроме того, я живу в лесу, где вся электропроводка находится под землей и поблизости нет вышек сотовой связи.Мой интернет-модем отключен вечером, и в спальне нет электронных устройств.

Все это означает сверхнизкие уровни электромагнитных частот (ЭМП). Как следствие, в чем-то вроде заземляющих листов нет необходимости.

Но когда я работаю перед компьютером, я использую универсальную заземляющую площадку под клавиатурой, а также медную заземляющую пластину, которую я построил для своих ног. Я считаю, что использование этих инструментов для заземления помогает мне оставаться спокойнее и сосредоточенным, когда я работаю.

---

Заземлите себя с помощью цифрового приложения?

Хорошо, то, что я собираюсь с вами сейчас поделиться, может звучать как научная фантастика.

Эрик Томпсон — основатель компании Subtle Energy Sciences.

Используя технологию квантового резонанса, Эрик разработал метод кодирования цифровых изображений и звуковых файлов с определенными энергетическими сигнатурами.

В результате получилось то, что он назвал цифровыми мандалами, в которых прекрасное цифровое искусство сочетается со слоями различных звуковых технологий, связанных с энергией.

Если вы открыты для изучения новых технологий, обратите внимание на Earth Pulse .

Эта цифровая медиапрограмма транслирует усиленную энергетическую сигнатуру резонанса Шумана через ваши электронные устройства.

По сути, вы можете использовать его, чтобы превратить устройства, производящие вредные ЭМП, во что-то, что защитит вас от вредных ЭМП — и заставит вас почувствовать себя более заземленным!

У меня всегда есть хотя бы одна из мандал Эрика, работающая на моем компьютере и других устройствах (обычно более одной).

Используйте код CEOSAGE30 для скидки 30%.

Так вот, если у вас нет чувствительности к энергии, вы можете сначала ничего не почувствовать. В таком случае Эрик предлагает различные способы усиления и оптимизации эффектов.

(отказ от ответственности: партнерская ссылка)

---

Максимально эффективные упражнения по заземлению

Если вы сознательно заземляете себя в своем теле (Часть I), а затем укореняетесь в Земле (Часть II), вы можете усилить эффекты заземления.

Чем больше времени вы проводите за компьютером или подключенным к своему смартфону, тем больше пользы вы получите от техники заземления и упражнений на заземление.

Некоторые люди считают, что нет достоверных доказательств того, что электромагнитные частоты (ЭМП) и волны излучения от электронных устройств, таких как мобильный телефон, вредны.

Однако доказательства продолжают расти.

В конце концов, вам нужно только больше укорениться в своем теле, чтобы положить конец спорам.Воздействие как ЭМП, так и / или излучения этих устройств становится заметным в вашем энергетическом теле.

Вопрос не в том, действуют ли на вас эти электромагнитные и радиационные волны; в какой степени вы их чувствуете.

Тем не менее, заземление себя в своем теле и ежедневное заземление могут быть важным выбором в образе жизни для тех, кто заинтересован в долгой и яркой жизни.

Изучение цигун или практика Метода Мастерства (если у вас мало времени) могут научить вас чувствовать и перемещать энергию в своем теле.

Резюме: как заземлить себя

Методы заземления предоставляют мощные методы повышения осведомленности о своем теле. Эти упражнения обладают разнообразной пользой для здоровья.

Заземление — это упражнение по заземлению, которое восстанавливает вашу связь с Землей. Исследования показывают, что заземление уменьшает воспаление, удаляя свободные радикалы.

Для творческих профессионалов техники заземления и упражнения по заземлению — это способы:

• Успокоение и очищение ума,
• Зарядка вашей энергии и
• Успокаивает эмоции.

Таким образом, упражнения на заземление помогут повысить общую умственную и физическую работоспособность. Ходить по Земле босиком — это успокаивающее и радостное занятие.

Эти техники заземления помогают пробудить ваши инстинкты и приблизить вас к самому себе.

Читать далее

7 мощных инструментов для медитации, которые помогут вам тренировать ум для более высокой производительности

Полный обзор 4 лучших очков, блокирующих синий свет

Детоксифицируйте свою шишковидную железу, увеличьте мощность мозга и увеличьте жизнеспособность с помощью этих 11 пищевых добавок и продуктов

Листы заземления: действительно ли они помогают улучшить ваш сон?

Что вы думаете?

Добавьте свои комментарии ниже.

»ЗАЩИТА ДОМА ОТ МОЛНИИ

«Заземление» можно представить несколькими способами, но, проще говоря, это обратный путь тока в данной электрической цепи. Этот путь заземления может быть заземлением, полученным от клеммы аккумулятора или монтажной платы, которая технически называется заземляющей пластиной. Другая форма заземления — это, как говорится, электрод, который вбивается в землю, называемый заземляющим электродом, который является точкой соединения в электрической цепи, где подключено любое статическое напряжение или паразитные напряжения, такие как замыкание на землю.Короткое замыкание на землю — это то, что обычно называют коротким замыканием. Короткое замыкание будет замечено либо громким хлопком, за которым следует дым и, возможно, огонь, и всегда будет образовываться какая-то яркая дуга. Если бы в электрической цепи не было заземления, напряжение прошло бы кратчайший путь к большому потенциальному заземлению, которым могло бы быть ваше тело.

Удар электрическим током происходит, когда человеческое тело оказывается между заземленным проводником и вами.

Заземление на сегодняшний день является наиболее важным аспектом электрического монтажа с точки зрения безопасности жизни и правильной работы электрооборудования.

Как упоминалось ранее, мы считаем, что подключение заземляющего электрода к трубопроводу холодной воды вашего дома или офиса не является хорошей идеей. Наш аргумент в пользу этого — электролиз. Когда медные трубы проходят под землей и проходят сквозь бетон, в сочетании с содержанием солей в почве и воде Флориды и возможным остаточным током, в этих медных трубах в конечном итоге образуются небольшие проколы, и они могут протекать под плитой. Кодекс допускает несколько других средств подключения, таких как заземляющий электрод, который вбивается на 8 футов в землю.Вы также можете подключиться к арматурному стержню в нижнем колонтитуле, если это новая конструкция. Присоединение к стальной конструкции здания также допускается по нормам.

Это электрический символ заземления. Статья 250 Национального электротехнического кодекса написана для заземления и соединения и является самой большой статьей главы 2 «Электромонтаж и защита». Заземление и соединение — важнейшие элементы электрической цепи.

In Phaze Electric предлагает систему заземления, которая указана во многих государственных проектных спецификациях.Мы называем это заземлением дельты из-за треугольной формы. Установка включает добавление третьего заземляющего электрода к системе токового заземления и подключение заземляющего электрода подходящего размера к дополнительному заземляющему стержню. Также увеличиваем размер жилы единой точки подключения на сервисе к первому заземляющему стержню. Эта форма заземления увеличивает потенциал относительно земли, что в случае удара молнии может спасти вашу электронику. Это довольно недорогая плата за безопасность, которую он обеспечивает в отношении безопасности жизни и перенапряжения.

Сообщите, кто ваш техник, который подходит, чтобы быстро взглянуть на ваше заземление и найти какие-либо незакрепленные соединения.

Позвоните нам сегодня, чтобы получить бесплатную оценку: 407-599-7777

Нужен квалифицированный электрик? Свяжитесь с нами прямо сейчас!

Электронная почта

Для чего на самом деле нужен этот белый провод — Руководство по эффективности дома

Мне всегда было труднее всего понять, зачем мне и нейтральный, и заземляющий провод, когда в конечном итоге они оба подключаются к одной и той же шине в коробке выключателя.И я не одинок. Многие люди борются с этим различием. Я надеюсь, что это руководство, любезно предоставленное исследованиями, поможет прояснить ситуацию.

Нейтральный провод служит обратным каналом для электрического тока, а заземляющий провод обеспечивает путь для электрического тока на землю. Поскольку электричество течет от источника к месту назначения и обратно, каждый провод служит определенной потребности, чтобы гарантировать поддержание петли.

Как вы увидите, нейтральный и заземляющий провода имеют некоторое сходство, но давайте развенчаем некоторые мифы и получим четкое представление о том, зачем нужен каждый из этих двух проводов и чем они отличаются.

Примечание. При возникновении проблем с электропроводкой рекомендуется всегда обращаться за помощью к квалифицированному электрику. Эта статья основана на исследованиях и цитировании источников.

Назначение заземляющих проводов и их подключение к нейтрали

Электричество всегда течет по цепи, то есть она должна идти по петле от источника через прибор и обратно к источнику. Замкнутая цепь необходима для протекания электричества — переключатели работают, разрывая эту непрерывную цепь.

Розетки и приборы в Америке стандартизированы для работы с 3-проводной системой .

Обычно мы думаем об этом так: «горячий» провод передает эффективное напряжение 120 вольт к прибору через розетку, а «нейтральный» провод служит обратным путем.

Третий провод, называемый «землей», подключается к металлическому корпусу прибора и буквально связан с землей (источником).

Заземляющий провод обеспечивает провод к земле.В нормальных условиях электричество не должно проходить через этот дополнительный провод.

Однако, если горячий провод закорачивается, напряжение будет подаваться с очень низким сопротивлением через этот «заземленный» провод, тем самым отключая автоматический выключатель и прерывая цепь.

Назначение заземляющего провода — защита от поражения электрическим током, которое может возникнуть при контакте оголенного горячего провода с металлической частью прибора.

Так как провод заземления соединен с металлическими частями прибора, если горячий провод касается металла, он создает цепь через провод заземления.

В автоматическом выключателе заземляющий провод и нулевой провод соединены. Однако низкое сопротивление заземляющего провода не может справиться с большим током, который вызывает срабатывание автоматического выключателя, поскольку он предназначен для обнаружения сверхтоков как угрозы безопасности.

Одна из областей путаницы между проводом заземления и нулевым проводом возникает из-за соединения между двумя проводами в коробке выключателя. Хотя заземляющий провод соединен с землей с помощью металлического стержня, этого соединения недостаточно для отключения выключателя.

Вот почему статья 250 Национального электротехнического кодекса США требует, чтобы заземляющий провод также был привязан к нейтральному проводу на сервисной панели (источнике). Чтобы следовать по пути тока — ток течет через заземляющий провод устройства к коробке выключателя, где он присоединяется к нейтральному пути.

В этот момент ток становится слишком большим, и выключатель срабатывает. Это соединение между нулевым проводом и заземляющим проводом называется соединением и является важной частью электробезопасности.

Проблема полярности

Горячие провода красного, черного или другого цвета, а нейтральные провода белого цвета. В жилых кодексах нейтральный провод всегда должен быть заземлен (подключен к заземляющему проводу). Однако идея «нейтрального» провода на самом деле сложна и вводит в заблуждение. Давайте разберемся.

Как я уже говорил, электричество течет по цепи, поэтому удобно думать о том, что один провод является источником, а другой — обратным.Это верно для систем питания постоянного тока (постоянного тока, таких как батареи), но в бытовой электроснабжении используется переменный ток.

В системах переменного тока поток энергии постоянно меняет направление, примерно 50-60 раз в секунду (источник).

Ни один прибор не может отличить провод от источника и от обратного провода, потому что на самом деле их не существует. Оба провода выполняют обе функции. В Америке мы различаем провода, у которых один контакт вилки, нейтральный провод, больше, чем другой провод под напряжением.Заземляющий провод круглый внизу.

Почему мы делаем это различие? Помните, что один провод, нейтральный провод, подключен к заземляющему проводу. По сути, 2 провода заземлены, поэтому этот «нейтральный» провод не опасен при контакте с металлическими частями, такими как «горячий» провод.

Итак, чтобы рассмотреть, нейтральный и горячий провода фактически взаимозаменяемы, поскольку электрический ток проходит через прибор, но в Америке мы «поляризуем» вилки, чтобы различать нейтраль (подключенную к земле) и горячие провода.

Мы можем поблагодарить Томаса Эдисона за эту путаницу. В целях электробезопасности при вкручивании ламп накаливания с открытыми резьбовыми патронами были изобретены штыри разных размеров, чтобы гарантировать, что розетка всегда подключена к более безопасному, заземленному нейтральному проводу.

Что такое обратная полярность и почему это важно?

Поляризация вилок и розеток снижает вероятность поражения электрическим током. В нашей американской стандартизации невозможно изменить полярность с помощью вилок, так как вы можете вставить их только в одном направлении.

Примечание: Некоторые приборы имеют двойную изоляцию, поэтому вероятность поражения электрическим током настолько мала, что им не нужны поляризованные вилки — вилки имеют одинаковый размер.

Однако иногда розетка может быть перевернута, в результате чего горячий и нейтральный провода будут перевернуты до точки заземления.

В большинстве случаев это не имеет значения для безопасности, потому что современные приборы спроектированы таким образом, что никакие доступные пользователю части не контактируют ни с горячим, ни с нейтральным проводом.

Тем не менее, некоторые приборы и оборудование, такие как лампы накаливания (если вы все еще используете их), тостеры и другие приборы с открытой спиралью (когда-нибудь вставляли нож для масла в тостер, чтобы достать тост?), А также очень старые радиоприемники и телевизоры. которые не имеют двойной изоляции, могут вызвать сотрясение при прикосновении при обратной полярности (источник).

Если вы подозреваете обратную полярность в вашем доме, стоит изучить и исправить это просто для вашего спокойствия.

Вы можете приобрести тестер розеток (ссылка на Amazon) для быстрого определения обратной полярности.

Нужен ли вообще провод заземления?

Некоторые люди говорят, что в заземляющем проводе даже нет необходимости, потому что устройство может нормально работать без него, так как заземляющий провод не участвует в нормальном потоке электричества .

Теоретически вы даже не узнаете, сломан он или снят — если только металлический корпус прибора не соприкоснется с высоким напряжением горячей проволоки, и вы не дотронетесь до него.

Поскольку горячий провод замыкается на металлический корпус, но нейтральный провод, который должен быть подключен к заземляющему проводу, не перегружается из-за низкого сопротивления заземляющего провода, прерыватель не сработает, и прибор получит полные 120 вольт. , становится опасностью поражения электрическим током.

Итак, заземляющий провод необходим для предотвращения поражения электрическим током и возгорания. Это может происходить разными способами (источник):

• Соприкосновение с горячим проводом при одновременном контакте с нейтральным проводом вызовет прохождение тока через ваше тело.
• Прикосновение к горячему проводу или чему-либо, находящемуся под напряжением, и заземленному предмету вызовет поражение электрическим током.
• Контакт с электрическими компонентами или неправильно заземленными приборами может привести к поражению электрическим током.
• Контакт с другим человеком, находящимся в состоянии шока, может шокировать вас.
• Вода является отличным проводником, поэтому, стоя в воде или даже когда вы вспотеете, вы можете увеличить вероятность поражения электрическим током из-за заземления.

Правильное заземление и допустимая нагрузка вашей электрической системы

Согласно Справочному руководству CDC по здоровому жилищу, у вас должна быть пара ⅝-дюймовых медных заземляющих стержней, каждая длиной 8 футов. (источник).

Технические характеристики носят очень технический характер и выходят за рамки этой статьи.Честно говоря, некоторые задачи лучше всего выполняет лицензированный электрик, и обеспечение надлежащего заземления вашего дома определенно попадает в эту категорию.

Еще один балл:

Хотя эти методы используются при строительстве новых домов, многие старые дома не были построены для того, чтобы выдерживать нагрузку электричества, как мы используем сегодня. В 1970-х, например, электрические нормы требовали 100-амперной электрической панели, в то время как сегодня стандартная 200-амперная панель с автоматическими выключателями.

Если в вашем доме старая электрическая система, настоятельно рекомендуется обновить ее, чтобы она могла выдерживать нагрузку современных приборов, не создавая опасности возгорания или постоянного срабатывания выключателей / перегоревших предохранителей.

Заключение

Надеюсь, эта статья объяснила некоторые сходства и различия между нейтралью и заземляющим проводом, а также объяснила важность заземляющего провода в безопасных электрических системах.
