Заземление в подвале частного дома: Заземление в подвале частного дома — возможно ли это?

Заземление в подвале частного дома — возможно ли это?

При возведении частного дома на относительно небольшом участке нередко возникает проблема размещения заземления. Часто вблизи благоустроенного дома просто не найти необходимого места для создания заземляющего устройства. В то же время в подвале имеется грунт, в который можно закопать заземление.

Мало того, в подвале зачастую влажно, и земля там не замерзает. Это позволяет относительно недорогим способом обеспечить надёжное заземление круглый год, не углубляясь до слоёв грунта, которые не промерзают. К тому же из подвала проще провести провод к щитку, расположенному на первом этаже.

В общем, на первый взгляд размещение заземления в подвале — со всех сторон удачное решение. Настолько удачное, что начинаешь сомневаться — а нет ли здесь подвоха? Допустимо ли такое расположение заземления с точки зрения действующих норм безопасности? И, если да, то какие существуют ограничения?

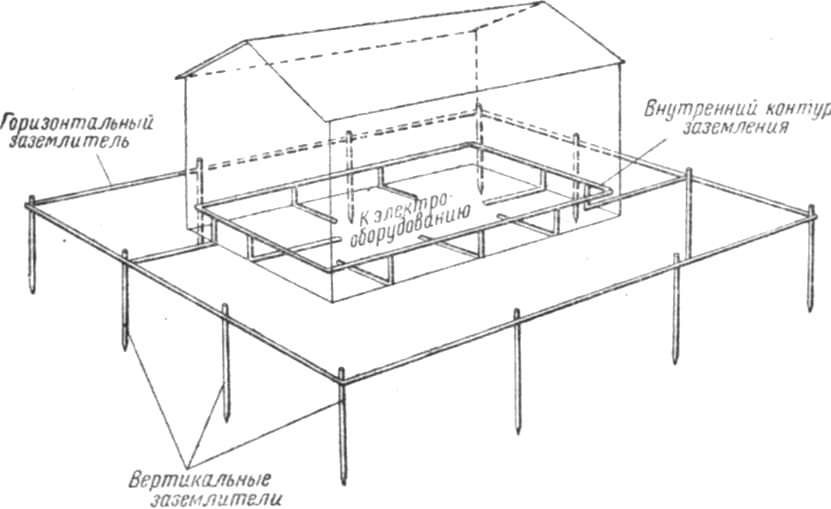

Классический вариант обустройства заземления — контур вокруг дома, образованный соединёнными друг с другом заземляющими штырями определённой длины. Контур отстоит от стен дома примерно на 1,5 м.

При этом заземление электрооборудования в доме и молниезащиту, как правило, объединяют, и данная схема позволяет это сделать. Но чрезвычайно плотная застройка пригородов крупных мегаполисов заставляет пересмотреть такой неэкономичный вариант.

Что говорит ПУЭ о заземление в подвале частного дома?

Электроснабжение частных домов, осуществляется напряжением менее 1000 В переменного тока, применяется глухозаземленная нейтраль. Для такого варианта ПУЭ не нормирует расстояние между контуром заземления и стенами. Для однофазной сети 220 В или трехфазной с линейным напряжением 380 В нормируется разве что сопротивление заземления, которое не должно превышать 30 Ом в течение всего года (в случае отсутствия газового водонагревательного котла и источников тока). Подробнее о необходимом значении сопротивления заземляющего устройства можно почитать на специальной странице нашего сайта.

Отсюда, в свою очередь, вытекает, возможность, не нарушая правил ПУЭ, разместить контур заземления внутри периметра здания. А это как раз и есть размещение заземления в подвале. Такое заземление делают, когда в подвале ещё нет стяжки. При этом подвал должен быть предварительно полностью очищен от строительного мусора. Ещё более удобный способ монтажа — закладывать заземление ещё на этапе строительства здания.

Здесь, следует отметить первый недостаток заземления в подвале — сложность обслуживания. Для любых ремонтных работ придется вскрывать бетон. Впрочем, если бетонную стяжку не делать, а использовать иные способы покрытия пола в подвале, обеспечивающие его легкую разборку и сборку, то этот недостаток несущественен. Другой путь решения проблемы — использование модульных систем заземления из стойких к коррозии материалов. Такие системы собираются, как конструктор, из готовых элементов, изготовленных на заводе, служат долго и, как правило, не требуют обслуживания долгие годы. Примером такого заземления является модульная система ZANDZ. Ее отличительной особенностью является медное покрытие стальных деталей, нанесенное не простым химическим способом, а способом электролитического осаждения. При правильной установке такое заземление прослужит порядка 100 лет. Также высокой надёжностью характеризуются безмуфтовые стержни Galmar. Эти стержни так же изготовлены из стали, покрытой медью электролитическим способом, но при их изготовлении применяется ковка. На стыке устанавливается специальная втулка из нержавеющей стали, которая в процессе забивания стержня в землю плотно садится на кованые концы стержней. В итоге обеспечивается надёжное соединение элементов заземления.

Противоречия с СО 153-34.21.122-2003

Вопросы молниезащиты зданий в России регулируются документом СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций». Согласно этому документу, заземление электроустановок и заземление молниезащиты здания должны быть совмещены. При этом для заземления системы молниезащиты устанавливаются строгие требования — контур заземления должен быть внешним и отстоять от стен здания не менее, чем на 1 м. Это нужно, чтобы избежать появления внутри здания опасного шагового напряжения при ударе молнии.

При невозможности совмещения заземлений для электроустановок и молниезащиты, они должны быть соединены системой уравнивания потенциалов. Но при этом заземление для молниезащиты все равно должно быть размещено вне здания, как того требует инструкция. Таким образом, придется, в дополнение к заземлению в подвале, делать ещё и заземление по периметру. А это сводит на нет экономическую выгоду от размещения заземления в подвале.

Но все же есть способ ограничиться только заземлением в подвале. Для частного дома небольшой высоты расположенного в непосредственной близости от естественных молниеотводов (таковыми могут являться вышки сотовой связи, высокие линии электропередач и т.п.) собственный громоотвод может не требоваться, и, соответственно, для электроустановок можно использовать заземление, установленное в подвале. Безусловно, для больших особняков такой подход неприемлем, но применительно к ним он не нужен — бюджет стройки там совсем иной и нерационально экономить на обустройстве заземления.

Важно помнить, что на вопрос требуется молниезащита или нет, могут ответить только расчёты, нельзя оценивать необходимость защиты от молний «на глазок».

Выводы

Заземление, установленное в подвале частного дома, представляет собой техническое решение, которое обходится значительно дешевле в строительстве, чем контур заземления, вынесенный за периметры дома. Такое решение будет безопасным и допустимым нормативами только в том случае, если здание не имеет собственной системы молниезащиты.
