Вытяжка для дома своими руками: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Как сделать вытяжку в доме своими руками

Если в вашем доме установлен кондиционер, не думайте, что этого достаточно для полноценной циркуляции воздуха, в любом случае потребуется установка вытяжки, поскольку только она способна обеспечить забор воздуха, в то время как кондиционер только охлаждает его.

Вытяжки разделяются по функциональному назначению, конструкторскому решению и комплектации. Именно из-за сложности данных коммуникаций их стоит предусматривать еще на этапах проектирования жилого дома. Однако даже если вытяжка отсутствует, вы можете узнать о том, как сделать вытяжку в доме своими руками, изучив тематическую литературу.

Обустроив приточную вентиляцию, можно избавиться от проблем, связанных с образованием конденсата на стенах в помещениях с затрудненной естественной вентиляцией (подвалы). Даже наличие оконных проемов не может гарантировать доступ необходимого количества кислорода. При проектировании дома вытяжка предусматривается согласно санитарным нормам, поэтому при ее отсутствии дом или здание не будет принято к эксплуатации. Могут возникнуть и ситуации, когда требуется устройство дополнительной вытяжки.

Типы вытяжек

Каминная вентиляция

Бывают следующие типы вытяжек:

• плоские;
• каминные;
• встраиваемые.

Обратите внимание! Каминные конструкции обладают максимальной мощностью среди всех существующих вытяжек. Именно они способны вентилировать и обеспечивать кислородом помещения с большой площадью.

Монтаж приточной вентиляции

Приточная установка

Этапы работ:

1. Сначала необходимо рассчитать площадь комнаты, в которой будет установлена вытяжка, для определения оптимальной мощности и размеров оборудования;
2. Далее отмерьте высоту, на которой будет подвешен короб вытяжки, поскольку именно это определит ход дальнейших работ;
3. Выполните непосредственный монтаж конструкции.

Приточная вентиляция

Инструменты и материалы, необходимые в процессе работы:

• какой-либо материал на ваш вкус: фанерные листы, влагостойкий гипсокартон или плиты из древесной стружки;
• профиль из металла или алюминия;
• ватин в качестве уплотнителя;
• гофра в качестве воздуховода;
• крепежные элементы: саморезы, шурупы, болты и тому подобное;
• шпаклевка и краска для финишной отделки;
• инструмент для работы с выбранным материалом.

Монтаж вытяжного вентилятора

Вытяжка может использоваться для любой комнаты в помещении, с тем лишь отличием, что она будет иметь разный внешний вид и длину воздуховода.

Первоначально подготовьте все необходимые материалы и место будущих работ. Таким образом вы значительно сократите время монтажа. Также определите место установки основного вытяжного отверстия. Зачастую для этих целей используется уже готовое отверстие в ванной комнате или кухне. Если таковое отсутствует, можно воспользоваться форточкой.

В исключительных случаях устройство вытяжки может сопровождаться пробиванием основного отверстия в поверхности стены. Для изготовления отверстия в капитальной стене стоит запастись перфоратором с длинным жалом и буром, который придется применять поочередно. Также может понадобиться маленький лом.

Видео

Видеоматериал о способе установки приточного клапана:

Монтаж воздуховода

После изготовления отверстия его необходимо отделать с помощью раствора цемента и шпаклевки с последующей установкой декоративной решетки.

Обратите внимание! Если установленный воздуховод имеет слишком большую длину, вам необходимо вставить в основное отверстие дополнительный вентилятор для разряжения воздуха. Также учитывайте, что течение воздуха по гофрированным трубам затруднительно, а альтернативы в данном случае нет. Изготовив необходимое отверстие можно приступать к встраиванию вентилятора.

Видео

Устройство вытяжки

Следующим этапом работ станет установка вытяжной коробки. Эта конструкция может быть как стационарной, так и мобильной. Исходные материалы могут быть различными: ДСП, гипсокартонные листы или оргстекло, если речь идет о небольшой переносной вытяжке.

Монтаж короба осуществляется согласно проекту и собственным предпочтениям, нужно выбрать подходящую форму: квадрат, трапецию, конус или другую. Как только установочные работы будут завершены, вам останется лишь осуществить встраивание основного вентилятора в соответствующее отверстие и присоединить с помощью воздуховода отверстие короба с ранее подготовленным основным.

У вас не должно возникнуть сложностей при прокладке электрических проводов и выключателей, а при наличии определенных навыков можно оборудовать конструкцию попеременным включением, обеспечив, таким образом, регулирование мощности вентилятора. Немаловажным является и внешний вид оборудования, его удобство, особенно при его установке на видном месте и активном использовании. В этом вопросе все полностью зависит от вашей фантазии, творческого мышления и вкусовых предпочтений. Проявив немного терпения и трудолюбия, вы получите оригинальную конструкцию, которая станет предметом вашей гордости на длительное время.

Вытяжка для кухни в частном доме порядок монтажа своими руками

Содержание

• Нормы и правила
• Варианты вытяжек для кухни в частном доме
• Как все рассчитать
• Правильный монтаж вытяжки своими руками
• Вытяжка в санузле
• Вентиляция подвала дома

Чтобы правильно сделать вытяжку на кухне в частном доме, нужно учесть площадь помещения, мощность оборудования и установленных законодательством норм к принудительной вентиляции, поэтому стоит детально все это разобрать.

Нормы и правила установки вытяжки в частном доме

К вентиляции на кухне в частном доме всегда предъявляют особые требования, потому что от ее эффективности зависит качество жизни и здоровье.

Основные нормы и правила:

• В СНиП 31-02-2001 указана минимальная норма обновления воздуха на кухне — не менее 60 м³/час.
• Внутренние стенки вентиляционного канала в стене должны быть гладкими, поэтому в них необходимо устанавливать трубы.
• Допустимый уровень шума вытяжки на кухне в частном доме — не более 55 -60 дБ. Оптимальный показатель – 44-46 дБ.
• Нельзя совмещать принудительную вентиляцию с общедомовой естественной . Для нее требуется делать отдельный канал, чтобы не было проблем с вентиляционной системой в остальных помещениях частного дома.
• Вентиляционная система должна быть устойчива к влаге и воздействию агрессивных веществ.
• Вентиляция не должна пересекаться с другими коммуникациями частного дома (водопроводом, газопроводом, электросетью и т.д.).
• Вытяжка на кухне в частном доме должна устанавливаться над газовой или электроплитой на расстоянии не менее 75 — 85 см и 70 — 75 см соответственно. Над комбинированными 70-80 см. Наклонные модели необходимо размещать на высоте 55-65 см от газовой плиты и 35-45 см – от столешницы с электрической варочной панелью.

Допустимое расстояние до плиты

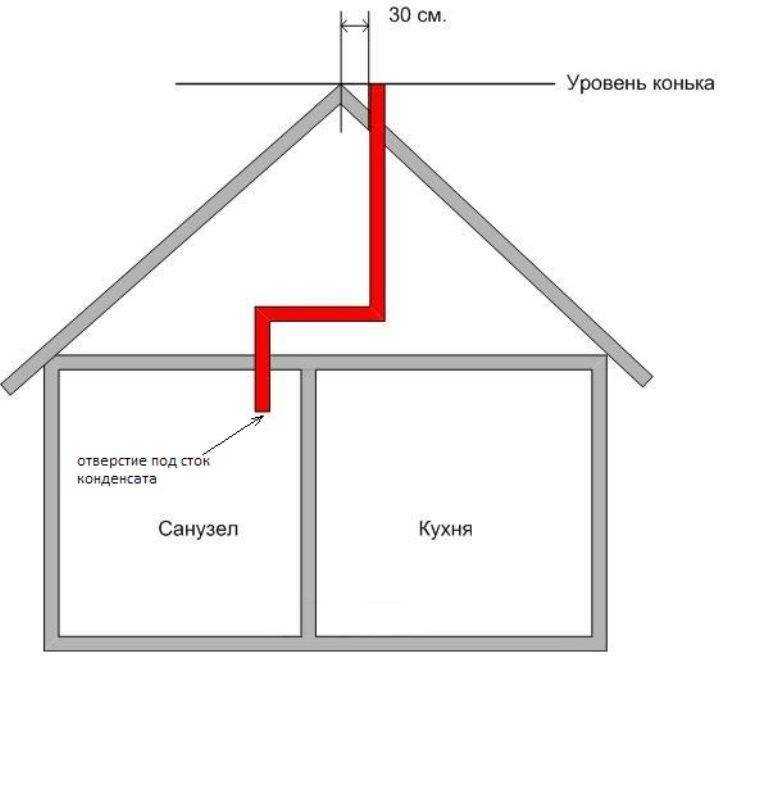

• Если воздуховод длиннее 3 м, то нужно дополнительно устанавливать еще один вентилятор.
• Вытяжка для частного дома должна быть устойчивой к коррозии и активным химическим веществам.
• В воздуховоде недолжно быть поворотов под углом 90° и более.

Варианты вытяжек для кухни частного дома

Кухни частных домов оснащают вытяжками следующих типов:

1. Угловые размещаются в углу, что позволяет экономить пространство небольшой кухни и красиво ее оформить.
2. Настенные — купол вытяжки одной стороной фиксируется к стене, а второй размещается над электрической или газовой плитой.
3. Установка островной вытяжки предусматривает размещение ее в центре кухни, где находится рабочая зона. Крепится к потолку и подключается к вертикальному вентиляционному каналу частного дома.
4. Встраиваемые вытяжки встраиваются в кухонные шкафы, поэтому на виду остается только воздухозаборник. Некоторые комплектуется выдвижной панелью, за счет которой удается их быстро монтировать. Такой способа монтажа позволяет сделать рабочую зону более просторной.

Вне зависимости от типа вытяжки на кухне нужно учитывать, что она работает эффективно только при включенном вентиляторе.

Варианты вытяжек для кухни

Как рассчитать мощность вытяжки для кухни в частном доме

Для определения требуемой мощности вытяжки для кухни дома, необходимо рассчитать объем помещения и умножить на минимальную кратность воздухообмена в час это 10 — 12 раз. Полученное значение необходимо умножить на поправочный коэффициент — 1,3.

Рассмотрим расчет на примере. Кухня в частном доме площадью 10 м² с высотой потолков 2,5 м. Производим расчет: ((10 ×2,5) ×10) ×1,3=325 м³/ч. В соответствие с этими данными для нормальной вентиляции требуется вытяжка производительностью 320- 340 м³/ч.

Для расчета сечения воздуховода нужно изучить инструкцию в видео.

Для определения оптимального сечения воздуховода можно воспользоваться таблицей ниже.

Таблица для подбора сечения воздуховода с учетом мощности вытяжки м³/ч

Произвольно выбирать сечение воздуховода для кухонной вытяжки загородного дома нельзя, потому что есть определенные ограничения. Небольшие по диаметру трубы, обычно 90-110 мм, при скорости поток воздуха больше 2 м/с начинают гудеть, особенно в ветреную или холодную погоду.

Делать большие по сечению воздуховоды тоже опасно. Медленный и в то же время массивный поток воздуха после выключения вентилятора может опрокинуться даже если стоит обратный клапан, поэтому пары, угарный газ, дым и запахи быстро распространятся по всему дому.

Правильный монтаж вытяжки в частном доме своими руками

Разберем пример как установить вытяжку на кухне для четырёх конфорочной газовой плиты в частном доме.

Сверление в стене отверстия для вытяжного канала

Вытяжной канал размещается на расстоянии 20-30 см от потолка на кухне, и как можно ближе к плите, что позволит уменьшить длину воздуховода, поэтому система будет работать лучше. Перед сверлением отверстия требуется освободить стену от мебели, отделочных материалов, а также накрыть расположенное рядом кухонное оборудование пленкой или тканью. На стене размечаются границы будущего отверстия карандашом.

Вентиляционное отверстие в стене кухни частного дома сверлят следующим образом:

• Перфоратором в стене делают отверстия для фиксации станины.
• Устанавливают в него дюбель и вкручивают в него шпильку.
• Крепят станину и сам перфоратор.
• Монтируют водосборное кольцо для сбора охлаждающей жидкости в процессе алмазного бурения.
• Проходят коронкой внутренний отделочный слой.
• Освобождают внутреннюю часть коронки от разрушенного материала.
• Просверливают основное тело стены.
• Проходят отделку фасада стены, после чего снимают со станины перфоратор и демонтируют само крепежное приспособление.
• Удаляют из отверстия мусор и грязь.

После того, как отверстие будет готово, в него устанавливают вытяжной канал.

Установкам вытяжного канала

В подготовленное отверстие  в стене кухни частного дома устанавливается вытяжной канал. Далее с внутренней стороны канала ставится вентиляционная решетка с обратным клапаном. При выборе материала для вытяжного канала, нужно учесть толщину стены и свойства материала ее изготовления, так как с ним будет постоянно контактировать труба. В бетоне вытяжной канал будет сильно промерзать промерзать, поэтому его необходимо хорошо утеплить. Деревянная стена в результате воздействия высоких температур будет рассыхаться и при сильном нагреве может воспламенится.

Решетка с обратным клапаном

Лучший всего вытяжной канал делать из круглой оцинкованной трубы, которую необходимо обязательно утеплить с помощью влагостойкого теплоизоляционного материала или установить ПВХ, полипропиленовую, полиэтеновую и полиуретановую трубу. Пластик недорого стоит и просто монтируются. Благодаря этому их часто используют для вентиляции в частых домах.

С уличной стороны вентиляционный канал вытяжки установленной в частном доме закрывают специальной декоративной решеткой с козырьком, чтобы в нее не попадала дождевая и талая вода.

Наружная решетка с козырьком

Монтаж встраиваемой проточной кухонной вытяжки в частном доме

Монтаж встраиваемой приточной вытяжки на кухне в частном доме зависит от ее формы и размеров, а также конфигурация и габариты навесного кухонного шкафа.

Пошаговая инструкция по установке:

• Демонтируют дверцы шкафчика кухонного гарнитура. Снизу откручивают крепления боковых стенок и задней плоскости, после чего дно отойдет само.
• Крепят вытяжку к внутренней полке шкафа кухонного гарнитура. Для этого ее снимают и вырезают электрическим лобзиком в ней отверстие Ø 10 см для подключения воздуховода. Полку прикладывают к корпусу устройства, и отмечают на ней точки вкручивания саморезов.
• Вырезают также отверстия в боковой стенке шкафа или верхней части для прокладки воздуховода.
• Высверливают отверстия в шкафу для подключения кухонной вытяжки к электричеству в доме.

• С помощью металлических уголков встраиваемая кухонная вытяжка крепится к полке, после чего вся конструкция монтируется в шкаф.

Встраивая модель после монтажа

Подключение воздуховода к кухонной вытяжке в частном доме

Вытяжку на кухне соединяют с решеткой вентиляционного канала с помощью 2 типов труб:

• Пластиковые (ПВХ, ПВДФ, ПП и ПНД). Отличаются гибкостью, прочностью, небольшим весом и доступной ценой. Кроме того, пластиковые трубы быстро чистятся и моются.
• Гофрированные (нержавейка, алюминий и ПВХ). Прочные, легко гнутся и растягиваются до нужной длины, поэтому с их помощью проще прокладывать воздуховоды. Главный недостаток гофры – на ней скапливается много грязи, которую не так просто убрать в местах изгиба трубы. Самые доступные по цене пластиковые.

Пластиковая гофра

По форме сечения воздуховоды бывают 2 типов:

• Прямоугольные. Воздуховоды прямоугольного сечения более эстетично смотрятся под потолком кухни. Наиболее распространенные прямоугольные каналы сечением: 110×55, 120×60 и 204×60 мм.
• Круглые. Круглые рукава хорошо проводят воздух и меньше шумят. В качестве воздуховода для кухонной вытяжки чаще используют трубы диаметром Ø 110 – 150 мм.

Пластиковый прямоугольный воздуховод со всеми соединительными элементами

Подключается вытяжка на кухне в частном доме к вытяжному каналу так:

• Подбирают трубу такого сечения, чтобы она плотно садилась на патрубок вытяжки.
• Соединяют ее c вытяжкой при помощи обжимного хомута.
• Делают воздуховод длинной не более 3 м.
• Герметично соединяют второй конец трубы с выступом вентиляционной решетки.
• Крепят на стене рукав, чтобы он имел меньше изгибов. Повороты воздуховода уменьшают мощность вентиляционной системы на 10%.

Примерная схема подключения

Установка декоративного короба для маскировки воздуховода

Воздуховод из трубы или гофры не очень красиво сморится в интерьере кухни, поэтому в целях эстетики его нужно закрыть декоративным коробом.

Его делают из таких материалов:

• Пластиковый короб очень легкие и достаточно жесткие, поэтому с ними проще работать. Для их установки производителями предусмотрены все необходимые фасонные элементы (колена, переходники и т.д.).
• Гипсокартонный короб легко поддается всем видам обработки (пилится, сверлится и т.д.). При необходимости можно приобрести влагостойкий материала. Для сборки желательно сделать прочный железный каркас из металлопрофиля.

Перед монтажом декоративного короба на кухне в частном доме требуется проверить, что он не будет контактировать с водопроводом, так как при воздействии влаги он будет сыреть и разрушатся.

Монтируется правильно декоративный короб следующим образом:

• На стене и потолке кухни делают разметку с учетом поворотов воздуховода.
• Сверлят отверстия под крепежи.
• Устанавливают в них дюбели.
• По начерченным ранее линиям крепят саморезами направляющие (деревянные брусья или металлопрофиль), после чего формируют каркас с помощью связей и усиливают его ребрами жесткости.
• Разрезают фанеру или гипсокартон на фрагменты необходимых размеров электрическим лобзиком или дисковой пилой.
• Обшивают закрепленный на стене кухни каркас фанерой или гипсокартоном.
• Стыки по углах короба герметично замазывают шпатлевкой, после чего закрывают уголком.

Короб для воздуховода

Монтаж приточного клапана

Для эффективной работы приточной вентиляции на кухне в частном доме требуется установить в стене приточный клапан. Желательно монтировать его над батареей отопления чтобы она подогревала поступающий с улицы воздух в процессе работы.

Монтируется приточный клапан в следующей последовательности:

• На время работ необходимо снять облицовку со стены на кухне в частном доме и с уличной стороны и разметить границы отверстия.
• В ходе высверливания перфоратором нужно делать отверстие с небольшим уклоном в сторону улицы, чтобы влага текла из приточного канала на ружу.
• Вытяжной канал монтируется в отверстие из кухни путем вкручивания.
• В него уложить тепло и шумоизоляцию.
• С наружной части (со стороны фасада) на трубу устанавливается декоративная решетка с москитной сеткой и крышкой.
• Корпуса клапана с уплотнительным кольцом ставится внутри кухни и надежно фиксируется.
• К корпусу приточного клапана крепится крышка с фильтром.

Устройство приточного клапана

Подключение вытяжки на кухне в частном доме к электричеству

Подключается вытяжка на кухне в частном доме  к сети электроснабжения в такой последовательности:

• Размещают на стене или в кухонном шкафу  гарнитура электрическую розетку. В первом случае ее нужно разместить не ближе 60 см от плиты и на высоте 1,9 м от пола.
• Подключается заземление — заземляющий кабель соединяют с железным корпусом вытяжки или подключают его к соответствующей клемме розетки.
• Все соединения кабелей обматываются изолентой.
• После подключения вытяжки к электричеству необходимо проверить наличие напряжения индикационной отверткой.

Возможный вариант размещения розеток

Вытяжка в санузле частного дома

Мощность вытяжки должна быть равна установленной СНиПами минимальной норме воздухообмена для санузла — 25 м³/ч. Санузел часто совмещается с ванной, поэтому норма увеличивается в 2 раза — не менее 50 м³/ч. Быстро выводить неприятные запахи и влажный воздух позволяет принудительная система вентиляции, которая в основном функционирует за счет вытяжного вентилятора. Вентиляторы могут быть с подшипниками или втулками, последние модели стоят дешевле. Для принудительной вентиляции санузла необходимо использовать вентилятор со степенью защиты не менее IP 44.

Вентиляторы принудительной системы вентиляции вытяжки в санузле могут работать от выключателя света или за счет датчика влажности, который подключается к отдельной точке питания.  В последнем случае система начинает работать после того, когда уровень влажности в санузле достигнет критического значения. Сегодня также выпускают модели, работающие за счет датчиков движения. Они срабатывают при входе человека в помещение.

Вытяжка в стену санузла в частном доме монтируется так:

• Проводят проводку в санузел и подключают к ней розетку.
• В стене сверлят перфоратором отверстие по диаметру равное сечению муфты вытяжного осевого вентилятора.
• Муфту устанавливают в отверстие.
• Сверлят дрелью отверстия для крепления.
• Подключают провод питания.
• Снимают с вентилятора лицевую часть корпуса.
• Крепят электроприбор к стене.
• Устанавливают назад лицевую часть корпуса.
• С уличной стороны закрывают вентиляционное отверстие решеткой с козырьком.

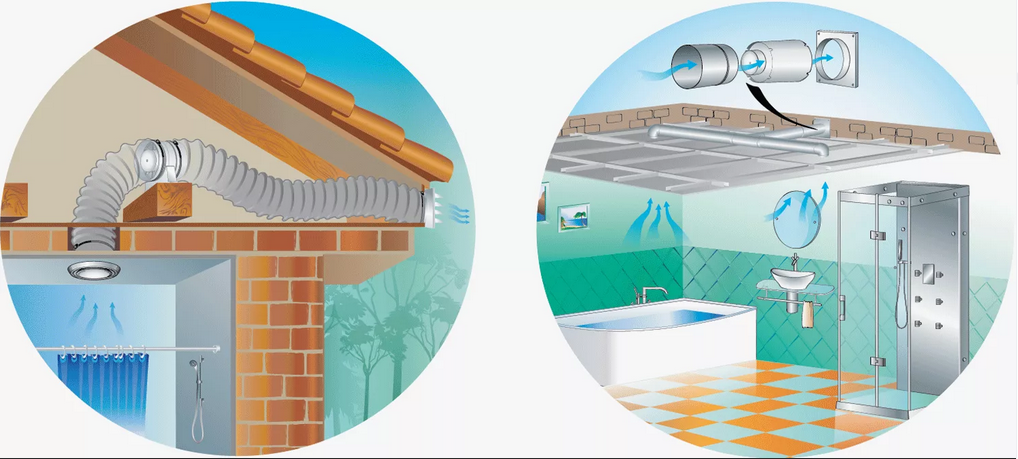

Для вентиляции санузлов частных домов разрешается использовать осевые вентиляторы.

Вентиляция туалета

Вентиляция подвала частного дома

Обеспечить подвал естественной вентиляцией просто, правда работа такой системы будет напрямую зависеть от погоды. Рекомендуемая СНиПами кратность воздухообмена в таких помещениях должна составлять – не меньше 0,2 их объема в час.

Для этого достаточно установить 2 трубы диаметром 8–15 см в противоположных местах. Приточный канал устанавливают таким образом, чтобы низ трубы размещался над полом на высоте 20–50 см. Верхний же конец трубы закрепляется на улице выше уровня земли на 40–60 см.

Вытяжной канал монтируется так, чтобы низ трубы был под потолком, а второй конец возвышался над коньком крыши на 40–50 см. Для повышения производительности вентиляционной системы вытяжную трубу необходимо оснастить вентилятором и сборником кондесата. Это позволит увеличить скорость воздухообмена.

Схема вентиляции подвала

Установить вытяжку на кухне в частном доме не сложно самое главное нужно придерживаться установленных законом норм и инструкции производителя. Правильно рассчитать производительность оборудования, объем помещения и пропускную способность вентиляционного канала.

Вытяжка своими руками для современной кухни

Руководство по изготовлению вытяжки своими руками

В этом году я превратила кухню, которая мне не нравилась, в кухню моей мечты. Было много работы, но оно того стоило. Особой частью этой большой реконструкции было создание современной вытяжки. Давно хотели сделать что-то подобное у себя дома? Позвольте мне показать вам мой процесс создания этой вытяжки своими руками, чтобы вы тоже могли воплотить в жизнь свои кухонные мечты.

Шаг №1 Сборка опор и рамы вытяжки

Так как я ремонтировал всю свою кухню, я уже снял старые шкафы и разобрал все до гипсокартона. Конечно, если вы просто делаете вытяжку своими руками, вам не нужно беспокоиться об этих дополнительных шагах. Для этого проекта я использовал 46-дюймовую вытяжку ZLINE, вокруг которой собирался построить раму. Вы можете получить аналогичный капюшон здесь. Чтобы правильно начать этот проект, мне нужно было построить несколько опор для капота. Я сделал это, взяв кусок 2 × 4 нужной длины и вставив его между другими досками 2 × 4, которые я прикрепил заподлицо к стене. Идеальный способ проверить ваши опоры — это провести для них тест на доску. Шутка, но все равно было весело. Теперь, когда некоторые опоры были на месте, пришло время построить каркас.

Снова используя 2×4, я построил нижнюю часть рамы, на которой будет стоять вытяжка. Честно говоря, я использовал свои ноги, чтобы удерживать доски на месте, пока сверлил. Но с зажимами определенно было бы проще. Я также прикрепил по 2 металлических скобы в каждом углу, чтобы бленда была утоплена в раме. Я хотел, чтобы у моего капота был небольшой изгиб, поэтому я сделал верхнюю рамку немного меньше, чем нижнюю. Когда я пошел крепить верхнюю раму, я понял, что не могу просверлить крышу. Поэтому вместо этого я добавил небольшой кусок дерева под углом к ​​каждой стороне рамы и прикрепил его к стене. После добавления всех этих опор передняя часть все еще провисала. Итак, я прикрепил несколько металлических полос для дополнительной поддержки.

Шаг 2. Создание идеальной кривой

Когда кадр был готов, пришло время выяснить, какую кривую я хотел. Чтобы создать кривую, я использовал пилу, чтобы разрезать несколько прямых линий на 3 кусках плиты МДФ. Близкое расположение этих линий позволяло древесине гнуться. Круто, правда? Как только у каждой доски был нужный изгиб, я прикрепил их к передней части рамы капота. Теперь вот где видение действительно начинает обретать форму.

План состоял в том, чтобы добавить гипсокартон снаружи рамы. Сначала я взял гипсокартон толщиной ⅜ дюйма, но ему не хватило изгиба. Итак, я заменил его на гипсокартон толщиной ¼ дюйма, и это было прекрасно. Вот совет: при резке гипсокартона используйте линейку, чтобы провести линию, а затем следуйте ей, когда будете резать верхнюю бумагу. После того, как бумага обрезана, можно отрезать лишний кусок. Прежде чем закрыть боковые стороны рамы гипсокартоном, я обязательно подключил вентиляционное отверстие. Я также вставил кусок гипсокартона за плиты МДФ, чтобы поддержать изгиб. Прежде чем я смог перейти к шлифовке, я добавил несколько угловых бусин, чтобы создать четкие углы. Я использовал виниловую бусину для изогнутого края капота и обычный угловой валик для нижней части рамы.

Шаг № 3. Добавляем шлифовку и завершаем

Хорошо, теперь переходим к шлифовке. Для этой части проекта я использовал готовый шовный герметик Westpac. Вот похожий вид. При шлифовке я всегда начинаю с самого тонкого тейп-ножа, а затем продвигаюсь к самому широкому. Итак, я зарядил первый нож и нанес грязь на раму. Затем, переключаясь между тейп-ножами, я все это сгладил. Чтобы получить бесшовный вид, где рама соединяется со стеной, я использовал сетчатую ленту. Для этого я наклеил ленту там, где рама соприкасается со стеной, а затем смазал ее грязью. После того, как грязь высохнет, последнее, что нужно этому капоту, — это какая-то отделка. Я выбирал между римской глиной (как я делал на моем камине) или краской. Но в итоге я остановился на известковом растворе.

Руководство по изготовлению вытяжки своими руками

И вот она! Что вы думаете об этой вытяжке своими руками? Я влюблен! Если вы занимаетесь своими руками или начинаете собственный домашний проект, у меня есть для вас совет. Всегда находите минутку, чтобы сделать шаг назад и полюбоваться тем, что ВЫ только что сделали. Оценка процесса поддерживает мотивацию. Теперь я не могу дождаться, чтобы увидеть, что вы создаете! Если эта вытяжка вдохновит вас на один или два проекта в вашем собственном доме, обязательно отметьте меня в Instagram.

Для визуального ознакомления с этим проектом перейдите к этой истории в Instagram. Хотите увидеть, как получилась остальная часть этой переделки кухни? Тогда загляните в этот пост в блоге!

Крышка вытяжки своими руками со скрытым хранилищем Руководство — Нина Хендрик

• Поделиться73
• Электронная почта

Вместо того, чтобы тратить место впустую, узнайте, как использовать существующие воздуховоды и шкаф над плитой, чтобы создать индивидуальную крышку вытяжки своими руками со скрытым хранилищем.

В нашей раскрашенной кухне эта крышка вытяжки, сделанная своими руками, привлекла почти столько же внимания, сколько мой пост о том, как мы преобразили и покрасили наши устаревшие дубовые шкафы! Почему? Что ж, это не только сделало уродливое пространство над нашим ассортиментом намного красивее, но и у нашей новой крышки вентиляционного колпака есть секрет: вы можете поднять переднюю часть для скрытого хранения!

Первоначально опубликовано 19 марта 2014 г. Последнее обновление 17 февраля 2022 г.

Этот пост содержит партнерские ссылки. Дополнительные сведения см. здесь.

Я должен отдать должное моему мужу Маку за чрезвычайно крутую «вытяжку с местом для хранения». Пока мы были на стадии планирования кухни, я представил ему красивую высококачественную вдохновляющую фотографию вентиляционной крышки с отделкой из досок и реек.

У него не только было четкое представление о том, как он будет его строить, но он также увидел потенциал сохранения его функциональности путем использования существующего шкафа в качестве скрытого хранилища. Это особенно полезно, если у вас маленькая кухня и не хватает места для хранения!

До

Когда мы купили дом, белое вентиляционное отверстие было открыто и заметно. Он был постоянно обесцвеченным и очень жирным внутри. Я сразу понял, что захочу поменять его во время переделки кухни!

При выборе новой вытяжки у нас было несколько соображений. Самое главное, мы должны были убедиться, что он подходит к существующему воздуховоду , выходящему наружу, который крепится к задней части существующего уродливого белого вентилятора.

Выбор новой вытяжки

Если у вас еще нет вытяжки с удобным углом и кнопками внизу, скорее всего, для этого проекта вам понадобится новая. Это новая версия нашей вытяжки. Я выбрал его, потому что он был из нержавеющей стали и имел кнопки внизу, а не спереди, поэтому он идеально подходил для нашей цели! Кроме того, он был довольно недорогим, менее 200 долларов.

Мы следовали стандартным инструкциям по установке, и, к счастью, он идеально и легко вписался в существующую систему воздуховодов. У меня не было фотографии, но это был простой вопрос присоединения его сзади к существующему соединению, которое выходит наружу. Они сделали вытяжку для установки либо сзади, либо через верх. Чтобы завершить этот проект без воздуховодов, проходящих через складское помещение, вам также потребуется установка сзади.

Материалы

• Фанера 3/4 дюйма
• 1×2 Сосновая доска
• 1×4 Сосновая доска
• Решетчатый молдинг для обрешетки
• Решетчатый молдинг для бордюров
• 1×6 Накладка
• Шурупы по дереву
• Финишные гвозди 1 1/4 дюйма
• Гвозди Brad 5/8 дюйма
• Евро Петля
• Опора фрикционной крышки

Инструменты

• Составная торцовочная пила
• Настольная пила
• Дрель/шуруповерт
• Пистолет для гвоздей
• Распылитель краски
• Шарнирное приспособление и насадка

Инструкции

1. Установите новую вытяжку. Убедитесь, что вентиляция снаружи, предпочтительно через заднюю часть вытяжки.

2. Измените шкаф выше вашего диапазона. Это может включать снятие центрального разделителя и заделку старых отверстий и повреждений.

3. Измерьте и отрежьте фанеру для боковин. Вам нужно будет измерить расстояние от верхней части шкафа до чуть ниже вытяжки, от передней части верхнего шкафа за передней частью вытяжки и от низа до верха вытяжки. Оттуда создайте угол, чтобы соединить верхнее переднее измерение с верхним измерением шкафа. Проверьте, подходит ли ваш кусок фанеры для любых необходимых корректировок, а затем установите.

4. Измерьте и добавьте горизонтальные распорки, чтобы соединить стороны в верхней части вытяжки и спереди. Они обеспечат поддержку нижней панели. Измерьте, отрежьте и установите нижнюю панель. Панель закрывает верхнюю часть вентиляционного отверстия, но я рекомендую оставить достаточный зазор, чтобы он направлял воздух от вентилятора вниз и помогал ему циркулировать.

5. Добавьте отделку для архитектурных деталей. Мы стратегически разместили винты для установки боковых панелей, чтобы они позже были скрыты декоративными элементами. Накройте структурную фанеру с отделкой 1×6, используя скошенные углы вокруг основания крышки вытяжки. Дополнительно: решетчатый молдинг или окантовка по желанию.

6. Собери свою дверь. Чтобы создать дверь, сначала измерьте самые большие внешние размеры существующего проема крышки вытяжки. Это гарантирует, что вы сохраните ровный разрез после того, как все обрезки будут сделаны. Сначала соберите каркас из сосны. Создайте шпунт вокруг внутренней части рамы с помощью фрезера или настольной пилы и скосите углы рамы. Измерьте размеры фальцевого соединения, вырежьте и вставьте фанерную панель. При желании добавьте дополнительную обшивку с решетчатым молдингом по центру передней части двери.

7. Сделайте шаблон для углового выреза в нижней части двери. Поднимите кусок дерева и сделайте отметку, чтобы определить угол наклона настольной пилы. Отрежьте кусок обрезка, чтобы проверить длину и угол, чтобы убедиться, что он подходит, прежде чем резать дверь. Обрежьте нижний край двери под углом, который вы только что нашли с помощью настольной пилы. Тест подходит. Чтобы добиться идеальной ровности, отшлифуйте нижнюю часть двери, пока она не сядет идеально.

8. Используйте приспособление для петель и сверло, чтобы просверлить и установить европетли. Прежде чем сверлить дверь, используйте пробный образец из восьмого шага, чтобы проверить расположение петель. Когда вы будете удовлетворены, просверлите европетли и установите дверь. Установите опору фрикционной крышки, чтобы ваша дверь оставалась открытой, когда вам нужно получить доступ к шкафу.

9. Заполните отверстия от гвоздей и песок. Я рекомендую красить распылителем для максимального покрытия, особенно на двери.


Опора фрикционной крышки в действии! Это отличное место для хранения малоиспользуемых мисок. Фрикционная опора крышки позволяет мне ставить вещи на место и снимать их, не беспокоясь о дверце.
