Внешняя проводка в деревянном доме: Открытая проводка в деревянном доме — нормы и правила

Открытая проводка в деревянном доме своими руками – особенности и способы ее монтажа

---

---

Во многих уголках нашей страны можно встретить деревянные дома. Конечно, каждый владелец оснащает их всеми необходимыми инженерными системами и различным техническим оборудованием, назначение которого состоит в создании комфорта и уюта.

Одной из важных инженерных систем является электрическая. Собственно она и станет темой нашей статьи. А более точно, мы остановимся на том, каким образом организовывается открытая проводка в деревянных домах.

Требования к открытой проводке

Открытая проводка. Элементы
[sc name=img ]

Прежде всего, хочется обратить внимание на главных особенностях открытой проводки в таких домах. Как известно, дерево, из которого сделан весь дом, обладает отличными способностями к возгоранию и поддержанию горения.

Конечно, дерево легко загорается от коротких замыканий, которые могут происходить в электрических кабелях. Смотря на это, любой электрический провод должен монтироваться таким образом, чтобы он не имел прямого контакта с деревом. Это является самым главным условием монтажа открытой, а также закрытой проводки в деревянном доме с помощью своих рук.

Кроме соблюдения этого условия важно придерживаться другого правила: электрический кабель должен быть защищен, то есть он должен находиться в середине чего-то (ПВХ-канала, трубы и др.) или же иметь несколько слоев изоляции.

Хотя, стоит отметить, что ПУЭ позволяют проводить открытую установку электрокабелей без размещения их в любую трубу или пластиковый канал. Другими словами кабеля можно монтировать прямо на стенку или потолок. Однако тут же нужно позаботиться о том, чтобы провод не касался деревянной стены или потолка.

Все трубы или каналы, в которые будет помещаться открытая проводка, должны быть сделанными из таких материалов, которые не поддерживают горение.
В дальнейшем мы рассмотрим все способы, которыми можно сделать открытую проводку внутри деревянного дома. И так, открытую проводку можно монтировать следующими способами:

1. В гофре, сделанной из ПВХ.
2. В металлорукаве.
3. В трубах, сделанных из ПВХ или металла.
4. В коробах, сделанных из ПВХ.
5. На скобах.
6. На изоляторах или фарфоровых роликах.

Использование гофрированной трубы

---

---

Если говорить о гофротрубе, то ее очень часто используют для проведения открытой проводки не только в доме из дерева, но и в любых других типах помещений.

Она имеет различные диаметры и благодаря этому в ней можно спрятать несколько кабелей. Для того чтобы прикрепить гофрированную трубу к любой деревянной поверхности, нужно использовать металлическую стяжку или пластиковую клипсу.

Особенностью гофры является то, что она сделана из негорючего материала. Благодаря этому ее можно использовать как дополнительную механическую защиту для любого электрокабеля. Ее удобно монтировать на любую поверхность.

Однако такая гофрированная труба имеет некоторые недостатки. Например, ее очень сложно проложить по ровной линии. То есть она будет кривой. В итоге каждый изгиб и всякие провисания делают внутренний интерьер менее красивым. Кроме этого, на ней легко накапливается пыль, а снять ее очень проблематично.

Использование ПВХ-труб, металлических труб или металлорукава является практически аналогичным использованию гофрированной трубы. Единая особенность, которая отличает металлические и ПВХ-трубы от гофрированной трубы, заключается в наличии сложностей во время монтажа на сгибах.

Установка в кабель-каналах

Также в деревянном доме можно выполнить установку открытой электропроводки в коробах или лотках, которые будут устанавливаться на стены или потолок. Эти короба еще называют кабель-каналами.

Пластиковый кабель-канал
[sc name=img ]

Они изготавливаются из ПВХ или пластика, которые не поддерживают горение. Они окрашиваются в разные цвета и таким образом могут подойти к любому дизайнерскому стилю.

Они удобны благодаря быстроте установки. Так, сначала монтируют сам канал, дальше вставляют проводку и закрывают крышкой. Однако здесь есть свои сложности. Установка пластиковых коробов требует владения необходимыми навыками. Проблема заключается в том, что такие короба сложно устанавливать на неровные поверхности.

Есть еще одна проблемка в их использовании: деревянный дом усаживается. Усадка домов, сделанных из клееного бруса (характеризуются наименьшим уровнем усадки), составляет один сантиметр на один метр высоты. Если усадка составит три сантиметра, то короба деформируются и слетят их крышки. В результате придется переделывать открытую проводку.

Учитывая этот факт, прокладка электрической проводки в кабель-каналах должна осуществляться после того, как произошла усушка и усадка деревянного дома. Как известно, данный процесс может длиться от шести до двенадцати месяцев.

Стоить отметить, что кабель-каналы применяются очень часто потому, что они дешевые. Во время установки они нуждаются в малых трудовых затратах и в них легко делать изменения. Преимущество их заключается и в том, что к ним выпускают и продают много разных аксессуаров.

Этими аксессуарами являются тройники, углы, встроенные коробки и розетки. Именно использование такой фурнитуры делает процедуру установки более простой.

Кроме кабель-каналов часто используют европейские пластиковые плинтусы. Они аналогичны пластиковым коробам и для их прикрепления к стене используют пластиковые клипсы. Кабель-каналы и европейские пластиковые плинтуса часто используют для прокладки открытой проводки не только в деревянном доме, но и в квартире.

Монтаж на скобах

Частым способом установки открытой проводки является монтаж самого кабеля на скобы. Эти скобы изготавливаются из пластика. В зависимости от типа электрокабеля существуют свои особенности его открытого монтажа. В первую очередь растут требования к кабелям, которые будут образовывать открытую проводку. Они должны иметь как минимум двойную изоляцию (примером является ВВГнг).

Полезный совет: лучше всего использовать кабель NYM. Он имеет тройную изоляцию. Также стоит выбирать ВВГнг-LS. Этот кабель не поддерживает горение и в случае краткого замыкания выделяет пониженное количество дыма.

Скоба монтажная для открытой проводки
[sc name=img ]

Эти два типа электрокабелей просто прикрепляют к стене с помощью вышеупомянутых пластиковых скоб. В том случае, когда будет использоваться провод ПУНП, то сначала на стену нужно установить прокладку, сделанную из металла или асбеста. После этого на нее монтируют сам провод. Полоска прокладки должна выступать на один сантиметр с обеих сторон ПУНП.

Стоит сказать, что этот способ очень прост и дешевый. Однако он лишен эстетичности, поскольку на стене может прокладываться не один, а несколько проводов одновременно.

Проводка на фарфоровых роликах

Что касается такого монтажа открытой проводки, который предусматривает использование роликов, сделанных из фарфора, или изоляторов, то он является очень старым. Он заключается в закреплении на стене или потолке роликов, которые делаются из фарфора.

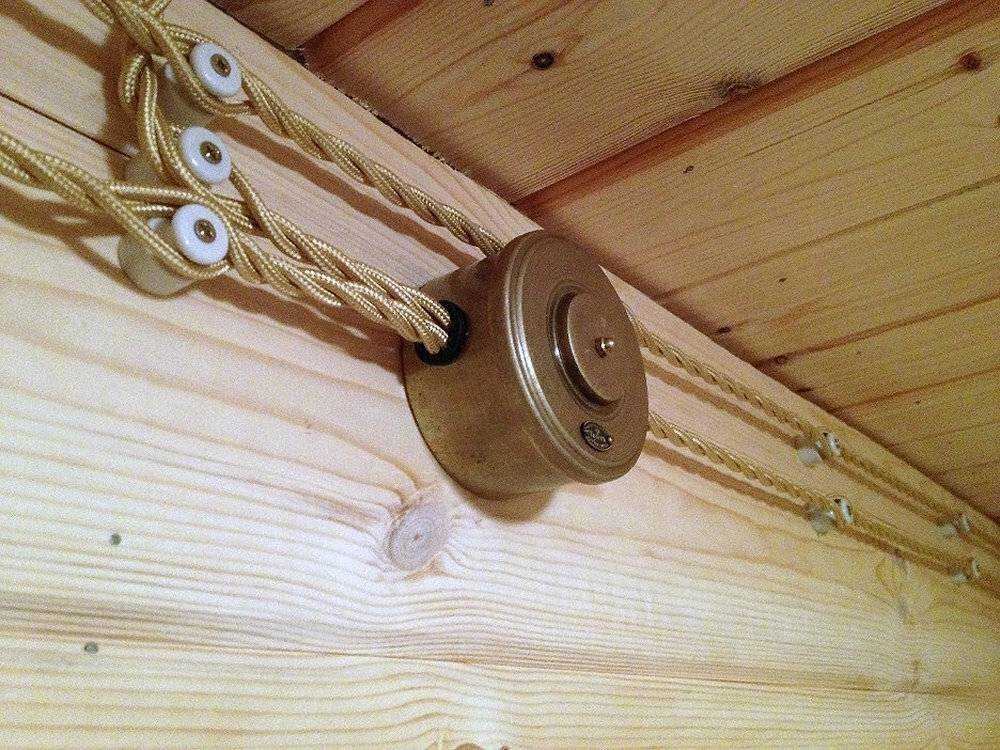

Использование открытой проводки с фарфоровыми роликами

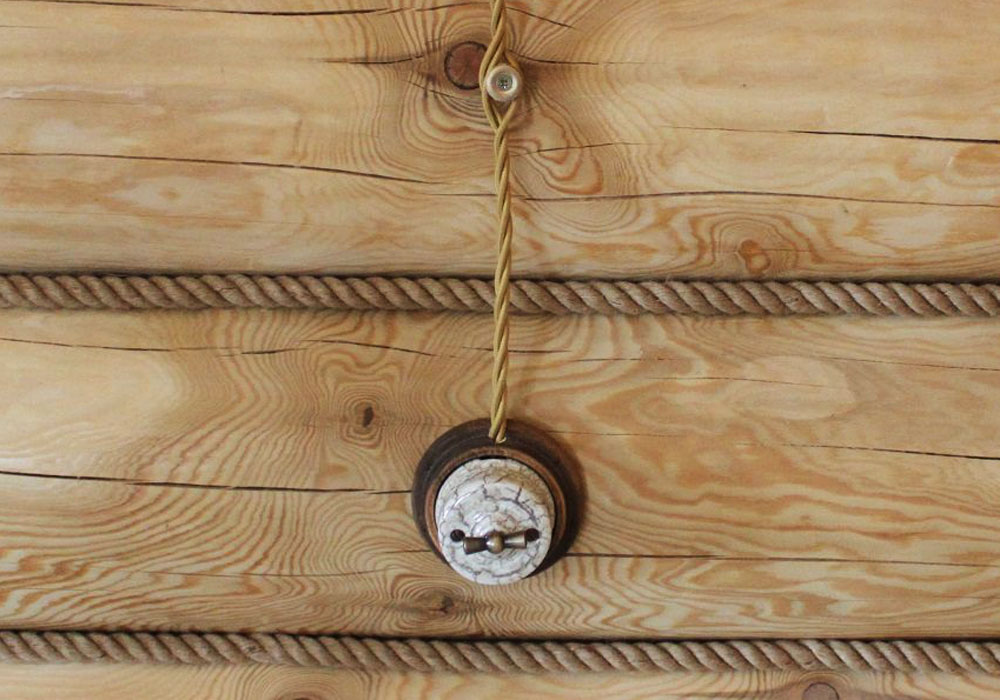

Выключатель под проводку на стене

Декоративный выключатель с розеткой

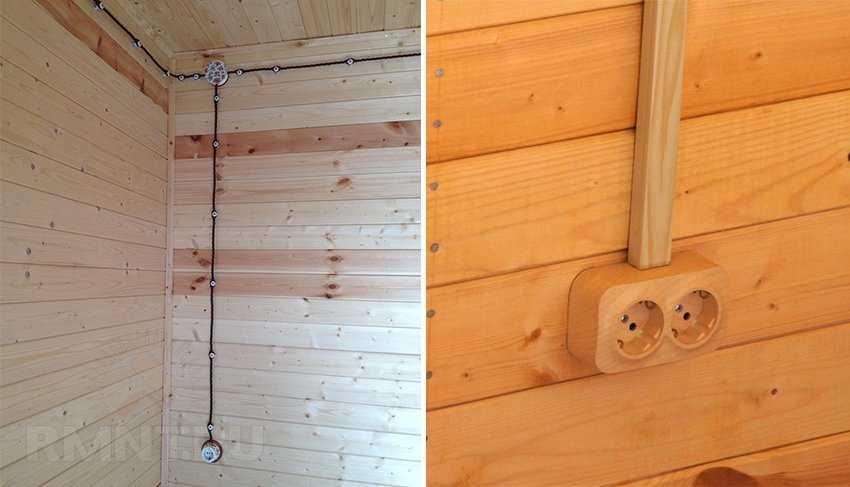

Горизонтальная проводка на деревянной стене

Выключатели и розетки для открытой проводки

[sc name=img ]

Далее на них крепят сам электропровод. В результате получается так, что между проводкой и деревянной поверхностью образуется воздушное пространство.

В данном случае проводка должна представлять собой медный провод, который имеет двойную изоляцию. При этом электропровод должен быть скрученным. Такой способ часто используют для создания ретро-стиля.

Конечно, можно провести сочетание всех этих способов. Иными словами использовать комбинированный метод. Так, для стен и потолка, которые имеют ровную поверхность, можно применить пластиковые короба. Для неровных участков можно воспользоваться гофротрубами.

Если нужно проложить открытую электропроводку по полу, то для этого можно воспользоваться пластиковым плинтусом. В тех местах, в которых кабель должен быть особенно защищенным, можно использовать металлорукав.

Итак, теперь вы знаете, каким способом можно произвести монтаж открытой проводки внутри деревянного дома. В дальнейшем мы рассмотрим последовательность организации и установки такого типа проводки.

Все начинается с составления схемы прохождения открытой проводки.

Здесь нужно отметить маршруты ее прохождения и места, где будут находиться светильники, включатели и розетки. Конечно, для подачи тока на осветительные приборы и к розеткам в отдельной комнате надо устанавливать различные электрокабели.

Материалы и инструменты

Когда схема готова, можно приступать к закупке необходимых материалов и инструментов.
В список материалов должны входить:

1. Электропровода.
2. Розетки и включатели.
3. Металлические гильзы.
4. Пластиковые втулки.
5. Разводные коробки.
6. Удлинитель.
7. Металлическая пластина.
8. Гофротруба, или кабель-каналы, или фарфоровые ролики.
9. Пластиковые скобы.

В список оборудования обязательно должны входить автоматические выключатели (нужно использовать для каждой отдельной ветви проводки) и УЗО.
Что касается инструмента, то он должен быть представленным:

1. Бокорезами и пассатижами.
2. Набором отверток.
3. Напильником.
4. Молотком.
5. Зубилом.
6. Монтажным ножом.
7. Гаечными ключами.
8. Электрической дрелью.
9. Мультиметром.
10. Указателем напряжения.

Последовательность монтажа

После того, как все вы обладаете всеми необходимыми инструментами и материалами, можно приступать к осуществлению процесса прокладки открытой проводки.

С самого начала готовят места для установки розеток и выключателей.

Полезный совет: каждый вид выключателя и розетки должны размещаться на металлической основе. Для этого вы может взять металлический лист и вырезать кусок с нужными размерами. Далее его прикрепляют к деревянной стене. Это же правило касается и светильников.

Следующий этап монтажа открытой проводки (ее фото приводится ниже) заключается в прокладке электрических кабелей на стенах и на потолке деревянного дома.

Монтаж проводки осуществляется одним из вышеупомянутых способов. Единственный момент, на котором стоит остановиться, это прокладка проводки через стену.

Для прокладки кабеля через стену нужно сверлить дырку. Далее через нее проводится электрокабель. Однако мы знаем, что не стоит допускать контакта проводки с деревом. Поэтому, сначала в дырку вставляют металлическую гильзу. Края гильзы должны выступать на один сантиметр от плоскости стены.

Полезный совет: металлическая гильза может иметь острые края и во время протягивания через нее кабеля может произойти повреждение изоляции. Для того чтобы избежать такого развития событий, нужно воспользоваться пластиковыми втулками.

Что касается кабелей, то они должны быть или трехжильными (если сеть однофазная) или пятижильными (при условии, если в дом подходит три фазы).

Когда вся проводка находится на местах, предусмотренных схемой, производится ее разводка и подключение к розеткам, выключателей и других потребителям электрической энергии.

Перед подключением каждой ветви открытой проводки к распределительному щитку нужно провести измерения сопротивления изоляции, петли фаза-ноль, сопротивления заземления, а также следует измерить УЗО. Кроме этого следует установить, нет ли замыкания в каждой ветке электропроводки.

Желательно, чтобы эту работу провели квалифицированные специалисты. Это не только даст гарантии того, что проводка безопасна, а даст возможность получить соответствующие протоколы с заключением о состоянии и исправности новой домашней электросети.

---

---

Бесперебойник для котла отопления Умывальник для дачи с подогревом — бюджетное решение для вашего комфорта. Лучшие накопительные водонагреватели на 80 литров Как установить электрический накопительный водонагреватель.

Наружная проводка в деревянном доме. Разводка открытой электропроводки.

• Главная /
• Отделка/Проектирование/Статьи /
• Открытая ретро-проводка в деревянном доме

Время на чтение: 5 мин.

В прошлой статье мы рассказали о двух видах разводки электрики в деревянном доме, разобрали основные риски и требования к монтажу проводки. Сегодня более подробно коснёмся темы открытой или ретро-проводки в срубе.

Содержание

• Преимущества и недостатки наружной электропроводки
• Среди других плюсов мы выделяем:
• Есть и недостатки:
• Особенности устройства открытой проводки в деревянном доме
• Проектирование розеток
• Виды выключателей
• Декоративные расцветки

Ретро-проводка представляет собой провода и кабели на изоляторах, прикрепленные к потолку или стенам. Такой способ разводки электрики появился в начале прошлого века и не теряет своей популярности по сей день. Многие предпочитают внешнюю проводку, т.к. она более проста в монтаже и безопасна — все проблемы можно быстро обнаружить и исправить, не прибегая при этом к демонтажу стен или потолка. В случае с деревянными домами это особенно актуально.

Среди других плюсов мы выделяем:

• Скорость работ. Даже не имея большого опыта, можно самостоятельно справиться с монтажом за неделю, а профессионал выполнит работу за день-два, в зависимости от величины дома.
• Минимум манипуляций. Повторимся, что для внешней проводки не нужно штробить стены, делать в них каналы/гнёзда для кабелей, розеток, выключателей. После укладки тоже никаких дополнительных действий — пользуетесь электричеством и не думаете о том, как спрятать проводку.
• Лёгкость ремонта. Если что-то сломалось, можно быстро обнаружить проблему и заменить неисправный участок. Если вам понадобится дополнительная розетка или новая ветка электричества, её можно провести в любой момент.

Есть и недостатки:

• Внешний вид. Не всем нравится как выглядит открытая проводка, но вы всегда можете подобрать провода под цвет дерева и сделать её менее заметной. Также ретро-проводка может стать изюминкой интерьера.
• Нужно учитывать технические нормы. Речь о том, что в кухне, ванной и других «мокрых» зонах, внешняя проводка нуждается в дополнительной защите. Используйте розетки и выключатели с классом защиты IP-68 и более, чтобы обезопасить себя от короткого замыкания.

Особенности устройства открытой проводки в деревянном доме

Как обычно, всё начинается с проектирования. Провода должны располагаться строго по горизонтали или вертикали относительно стен, пола и потолка, все переходы выполняются строго под углом 90 градусов. Правила техники безопасности запрещают располагать кабели по диагонали или любым другим способом, кроме вышесказанного.

При проектировании учитывайте, что линии должны располагаться на расстоянии не менее 15 см от углов, окон и дверей. Современный стандарт по высоте допускает размещение розетки на 20 см, а выключателя на 60 см от пола. Перед тем, как приступать к работе рекомендуем ознакомиться с правилами с документом «ПУЭ 7», в котором собраны все требования к монтажу электроустановок. Перечислим основные положения, которые нужно знать:

• Запрещено прокладывать провода возле батарей, радиаторов и других излучателей тепла — высокие температуры отрицательно влияют на срок эксплуатации изоляции.
• Запрещено прокладывать проводку под трубами, на которых скапливается конденсат. Это может быть опасно, даже если провода находятся внутри гофры.
• В «мокрых» помещениях и зонах кабель должен иметь двойную или даже тройную изоляцию. Электроприборы также должны быть влагозащищёнными, а распределительная коробка герметичной.
• Изоляция проводов должна быть целостной по всей длине.

Проектирование розеток

Заранее продумайте, где в доме будет располагаться бытовая техника, электроника и все приборы, требующие подключения к сети. Это нужно для того, чтобы посчитать количество розеток, светильников и разместить все их на схеме. Конечно, расположение розеток можно поменять и после монтажа, но это дополнительные силы и время, поэтому рекомендуем всё чётко продумать до начала работ. Сколько розеток нужно? Давайте посчитаем примерное количество:

• В прихожей достаточно двух-трёх. Если у вас есть электросушилка для обуви, сделайте одну розетку ближе к полу и одну повыше — для настенных светильников.
• В гостиной нужно много розеток: для компьютера, телевизора, напольных/настенных светильников, роутера, для зарядки смартфонов у дивана. Вам понадобится не меньше 5-6 точек, в зависимости от размера гостиной и собственных потребностей. Часть точек, которые задействованы всё время можно спрятать за диваном, столом или другой мебелью, но не забудьте оставить часть розеток в свободном доступе.
• В спальне достаточно сделать розетки для светильников и зарядки мобильного телефона. Если у вас есть туалетный столик, то возле него непременно должны быть розетки, например, для фена. Всего около 4 точек.
• В детской электроприборов меньше всего, обычно достаточно 1-2 точек: у рабочего стола для лампы и для зарядки игрушек, подключения детских музыкальных инструментов. Не забудьте о «шторках» и заглушках для безопасности детей.
• В кухне точек больше всего. Постоянно подключенных около 8: плита, вытяжка, холодильник, микроволновка, посудомоечная машина, кофеварка, чайник и др., а также несколько розеток нужно сделать «про запас» — для блендера, мясорубки и так далее. Расположение следующее: вытяжка подключается под потолком, мелкая техника над столешницей, остальное за гарнитуром. Не забудьте о защите от влаги.

Виды выключателей

По способу монтажа выключатели бывают внешние и внутренние. Первые предназначены для открытой электропроводки, вторые — для скрытой, их механизм находится в стене. Далее выключатели делятся по способу включения:

• Клавишные — внутри находится переключатель, которые замыкает цепь.
• Поворотные — используются как элемент ретро-стиля, дополняют общий вид внешней проводки.
• Верёвочные — чтобы включить свет, нужно потянуть за шнур. Такие выключатели часто стилизованы под старину, в срубе выглядят эстетично и уместно.
• Со встроенным датчиком движения — чаще всего устанавливают на лестницах. Сенсор отслеживает инфракрасное излучение и включает свет, реагируя на движение. Датчик присутствия обычно устанавливается на потолке, т.к. там максимально широкий угол обзора.
• Диммеры (светорегуляторы) — выключатель с возможностью регулировки уровня освещения, особенно актуально для гостиной и зоны отдыха.
• Акустические — свет включается и выключается по хлопку.
• Дистанционные — самый доступный элемент «умного дома», управляется при помощи пульта в комплекте, имеет несколько режимов света.

Конечно, в доме можно использовать обычные пластиковые выключатели, но тогда теряется шарм внешней проводки. Мы считаем, что очень интересно было бы купить выключатели из керамики — они бывают как европейского, так и российского производства. При установке рекомендуем использовать рамки или подкладки, их можно подобрать в тон дереву или купить белые и оформить самостоятельно. Распаечные коробки тоже изготавливают из керамики, а иногда даже из фарфора.

Декоративные расцветки

Сегодня в продаже есть огромной количество расцветок проводов и выключателей для открытой проводки, поэтому вы легко сможете подобрать подходящий тон. Сегодня популярна схема с использованием керамических изоляторов и витых проводов — в срубе выглядит очень красиво, даже если вы не поклонник открытых коммуникаций. Что касается цветовых схем, то выбор велик: от пастельных бежевого или розового до тёмной умбры и других «деревянных» оттенков. Исходите из общего настроения интерьера и собственных представлений об эстетике. Не забудьте, что выключатели, розетки и остальные составляющие тоже нужно подобрать в тон.

Автор: Анастасия Горбанёва

обзор негорючих пород

Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как строения из бруса или бревна являются самыми сложными в этом плане объектами, то обязательно нужно разобраться, каким кабелем сделать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.

Мы поговорим о том, как выбрать кабель для полной защиты легковоспламеняющегося здания. Мы подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотной проводкой. В предложенной нами статье описаны допустимые в компоновке марки продукции, даны рекомендации по выбору сечения кабеля.

Содержание статьи:

• Особенности конструкции негорючего кабеля
  • Маркировка кабеля
  • Подробная информация о кабеле ВВГнг и его типе LS
• Советы по безопасной укладке
  • Каким правилам должна соответствовать электропроводка?
  • Тонкости ввода кабеля в деревянный дом
  • Нюансы прокладки на участке до щита
  • Особенности прокладки сетей внутри дома
• Что нужно знать о сечении кабеля?
• Выводы и полезное видео по теме

Особенности конструкции негорючего кабеля

В первую очередь электропроводка в деревянном здании должна соответствовать требованиям ПУЭ. Для этого используются негорючие марки кабеля, которые прокладываются в специальных системах. Кабели негорючие, если ориентироваться на ГОСТ 31565-2012 , имеют несколько видов исполнения.

Рассмотрим все виды конструкций несгораемой вантовой конструкции:

1. Изделия, не распространяющие горение при одиночной проводке.
2. Кабели нг — в которых горение не распространяется на групповую проводку.
3. Тип NG-LS — то же, но также с низким газо- и дымовыделением.
4. Кабели НГ-ВЧ — то же, и не выделяющие газообразных коррозионно-активных веществ при горении и тлении при групповой проводке.
5. Тип НГ-FRLS — негорючий, неспособный к распространению горения методом групповой прокладки с низким газо- и дымовыделением.
6. Кабели Нг-фрхф — не выделяющие газообразных коррозионно-активных веществ при групповой проводке при горении и тлении.
7. Тип NG-LSLTx — не поддерживающие горение при групповой разводке с низким газо- и дымовыделением, с продуктами горения малотоксичными.
8. Кабели Ng-hfltx — не поддерживающие горение при групповом способе прокладки, не выделяющие газообразных коррозионно-активных веществ при горении и тлении, с продуктами горения малотоксичными.
9. Тип нг-FRLSLTx — не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малотоксичными.
10. Кабели нг-FRHFLTx — не поддерживающие горение при лучевом способе прокладки, не выделяющие газообразных агрессивных веществ при горении и тлении, с продуктами горения малотоксичные.

Следует отметить, что часто встречающееся выражение «кабели негорючие» звучит некорректно. Под ним часто подразумеваются изделия огнеупорные, негорючие, кабели с трудносгораемой оболочкой.

Жилы кабелей имеют индивидуальную виниловую изоляцию. Они находятся в шланге из ПВХ. Основа для производства негорючей кабельной продукции

Кабели, не распространяющие горение при любом виде прокладки, под действием огня немедленно перестают работать, так как изоляция и оболочка сгорают или плавятся. Если начинается пожар, ни по какому огню не следует распространяться.

Огнестойкие изделия для электропроводки в течение определенного времени сохраняют способность функционировать при возгорании. В этом основное отличие этих двух видов кабельной продукции.

Маркировка кабелей

Все виды негорючих кабелей, которые были выпущены отечественными производителями, имеют в своем обозначении буквенное сочетание «нг». Это указывает на то, что продукт является негорючим кабельным продуктом.

В маркировке также встречаются следующие символы, характеризующие их поведение при горении:

• LS — малодымный газ.
• LSLTx — низкий уровень газовыделения, низкая токсичность выбросов.
• Hf — как при горении, так и при тлении отсутствуют коррозионно-активные газовыделения. В составе таких продуктов отсутствуют галогеновые добавки – бром, фтор, хлор и другие неметаллы.

Для выполнения в частном доме по своим параметрам подходит кабель, маркированный только буквой «нг». Если необходимо максимально обеспечить безопасность людей в случае эвакуации, лучше брать более дорогие изделия – «LS», «LSLTx», «HF».

При напряжении в сети не более 660/1000 В применяют кабель ВВГнг или NYM — импортный аналог первого, также подходят изделия с оболочкой и изоляцией из полимеров

Кабель ВВГнг устойчив к высокой температуре, так как при его производстве используется поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывать в местах, где достаточно высокая взрывоопасность. Системы, в которых используются эти кабели, находятся в эксплуатации более 180 минут.

Подробно о кабеле ВВГнг и его типе LS

С помощью этого внешнего кабеля обеспечивают питание стационарных и мобильных электроприборов. И ВВГнг, и ЛС могут выполнять возложенные на них задачи в самых разных условиях.

Основные свойства последнего:

1. Влагостойкость . Возможность функционирования в помещениях с повышенной влажностью.
2. Возможность высотной прокладки . С его помощью можно смонтировать проводку под землей, в шахте.
3. Огнестойкость . Он не только не способствует горению, но и не дымит под воздействием огня.
4. Высокие технические характеристики , дающие возможность применения ВВГнг ЛС в нефтяной и химической промышленности.

Технические параметры продуктов этой серии разные. В соответствии с нормами значение напряжения допустимого тока равно 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока не более 50 Гц.

Эти изделия гибкие, имеют такой прочный утеплитель, что испортить его практически невозможно. Срок службы кабелей, относящихся к этой серии, составляет до 30 лет.

Такой электрокабель целесообразно использовать для проекта электропроводки деревянного дома, так как здесь с большой вероятностью может возникнуть пожар

Все кабели ВВГнг, и ЛС в том числе, относятся к силовым. Они сделаны из меди. Максимальное количество ядер — пять. Двухжильные изделия чаще всего используются для дома. Минимальное сечение жилы всех изделий серии ВВГ составляет 1,5 мм².

Самый популярный цвет внешней изоляционной оболочки – черный, но довольно часто можно встретить и белый утеплитель.

При параметрах основных токонесущих жил кабеля размер жилы равен нулю. Если размер токоведущей жилы находится в пределах 1,5 — 2,5, то сечение нуля будет равно 1,5

Символы в обозначении ВВГнг указывают:

• В — материал оболочки винил;
• Г — кабель имеет «голую» жилу с защитой в виде двойной изоляции из ПВХ;
• нг — негорючий.

Поскольку в маркировке отсутствует символ «А», кабель выполнен медным. ЛС, а полностью малодымность свидетельствует о неспособности продукта к горению. Цена одного метра кабеля зависит от количества жил и их сечения. В случае трехфазного напряжения используется многожильный проводник.

В конструкции ВВГнг ЛС предусмотрены однопроволочные или многопроволочные жилы. Геометрия жил может быть как в виде круга, так и в виде сектора. Не рекомендуется его установка под землей без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной разводки в специальных жгутах.

Данный силовой провод не имеет брони, поэтому при монтаже и эксплуатации необходимо исключить возможность механических воздействий на него

ВВГнг ЛС применяется при температурных показателях 30 — 50°С, и его характеристики остаются неизменными даже при жилы нагреваются до +400°С.

Если целостность кабеля не нарушена, и он содержит однопроволочные жилы, то он может изгибаться под монтажным радиусом, идентичным десятку наружных диаметров. При наличии многопроволочных жил максимальный радиус составляет 7,5 наружных диаметров.

С правилами и формулами, используемыми при расчете сечения кабеля, познакомим , с которым настоятельно рекомендуем ознакомиться.

Советы по безопасной укладке

Как выбор материалов, так и способ электропроводки, и способ монтажа изделий в деревянном доме имеет свою специфику. Приоритетом является безопасность.

Каким правилам должна соответствовать электропроводка?

Если основание горючее, монтаж должен производиться открытым способом или локализовать проводник, заключив его в защитную оболочку.

В случае, когда внутренние перегородки в доме каркасные, снабженные негорючим наполнителем, обычно трос укладывают в металлорукав или гофру. Более правильным решением будет установка стоек, через которые проходит кабель

Важным моментом является обеспечение хорошего доступа к кабелю при помещении его в защитный кожух.

Даже если электропроводку в деревянном доме выполняют опытные электрики, для оценки их работы необходимо знать три основных правила, которые к ней относятся:

1. Предотвратите даже возможность воспламенения электрических кабелей или хотя бы сведите ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае короткого замыкания. (короткое замыкание) в электрической цепи. Следовательно, провода не должны соприкасаться с деревянной поверхностью.
2. Параметры кабеля должны на 100% соответствовать ПУЭ, иметь запас мощности, чтобы спокойно передавать максимальные нагрузки. Любая степень нагрева клеммных соединений и входного кабеля не допускается.
3. Электрические провода должны быть в идеальном техническом состоянии, чтобы исключить малейшую возможность поражения электрическим током жителей дома.

Правила безопасности нельзя отодвигать на второй план ради эстетической составляющей. Последствия могут быть необратимыми. Все ответвления электропроводки в доме из дерева должны быть оборудованы и другими устройствами защитного отключения.

Тонкости ввода кабеля в деревянный дом

Существует два основных способа введения негорючего кабеля для его дальнейшей разводки в деревянном доме с соблюдением техники безопасности. Первый — прокладка под землей . Способ надежен, так как кабель защищен от внешних воздействий.

Существенным минусом являются земляные работы, связанные с устройством траншеи глубиной не менее 0,8 м. Это влечет за собой дополнительные финансовые затраты.

Второй способ воздушная проводка . Здесь необходим доступ, а без него невозможно работать на электрических столбах. Поэтому работы могут выполнять только квалифицированные электрики.

Диаметр кабеля на стойке не может быть менее 16 мм. Лучше использовать самонесущие алюминиевые провода с хорошей изоляцией и сроком службы 25 лет. Дальше продолжать линию с таким проводом нельзя — для помещения нужна медная жила.

Если нет проекта, то перед вводом электричества в деревянный дом необходимо произвести расчет нагрузки при условии функционирования всех электроприборов

Собственно ввод выполняется в металлическом рукаве. Для этого проделайте в стене отверстие, закрепите в нем трубу, а внутрь проложите кабель. Оставшееся пространство заполняется цементным раствором. Вы можете замочить паклю в растворе и использовать ее в качестве наполнителя для труб.

Кабель крепится к деревянной стене с помощью специальных хомутов. Они обеспечивают хороший неокислительный контакт. В случае использования троса для подвески троса устанавливается рым-болт для его крепления к ограждающей конструкции.

Запрещается монтировать трос с натяжкой. Он должен свободно свисать по всей длине, а перед входом в стену необходимо обеспечить положение ниже отверстия. В противном случае атмосферная влага будет проникать по кабелю внутрь дома. Не тяните за сам кабель.

Правила регламентируют толщину стенок труб. Для мощного кабеля необходима защита толщиной до 1 см. При сечении кабеля не более 4 мм достаточно втулки со стенками 2,8 мм. Это правило соблюдается для всей проводки в доме.

Нюансы прокладки на участке к щиту

Это тоже один из важных участков электропроводки. Его специфика заключается в том, что от перегрузок при коротком замыкании он не застрахован автоматической защитой. Задача решается следующим вариантом: на участке длиной до 3 м кабель полностью помещается в металлическую трубу.

Станок может быть размещен снаружи сруба в защищенном кожухе. Этот вариант надежен, хотя и не очень удобен для жильцов дома.

УЗО и комплект автоматов пыле-влагозащиты непосредственно перед входом в деревянный дом. Срабатывание происходит при уровне нагрузки, превышающем соответствующий параметр главного автомата, расположенного в РУ.

При установке счетчика необходимо соблюдать основное условие — не допускать разрывов питающей линии. Скручивание категорически недопустимо, поэтому для этого следует использовать только цельный трос.

Особенности организации сетей внутри дома

Безопасная разводка электрики внутри дома может быть выполнена двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилю помещения. А вот скрытый вариант установки, выполненный в соответствии с требованиями электробезопасности, будет стоить дороже.

Способы установки открытой проводки

Существует несколько способов установки открытой проводки. Все они безопасны, их часто выбирают по стилю оформления. В продаже много для прокладки открытой проводки, есть приемы монтажа, благодаря которым можно внести в интерьер определенный колорит.

В открытой проводке все на виду. Все неисправности можно устранить очень быстро, заменив проблемный участок. Этот способ когда-то был очень популярен, но сейчас для деревянного дома это единственное разумное решение.

Кабель проложен внутри здания по стенам и потолку. При этом можно заменить или провод ПВ-1. На керамические изоляторы намотан витой шнур, который может стать изюминкой конструкции. Такую проводку можно модернизировать, прокладывать новые линии.

На рынке представлен большой ассортимент самозатухающих каналов. Вы всегда сможете подобрать их под цвет и стиль помещения.

Скрытая электропроводка в деревянном доме

Монтаж скрытой электропроводки в таком пожароопасном здании — трудоемкий процесс. Выбор этого варианта может создать много проблем, если вам нужен ремонт кабеля или обновление сети. Тем не менее из-за нежелания видеть открытые провода и распределительные коробки многие предпочитают скрытый монтаж.

Такая проводка должна быть предусмотрена на этапе проектирования. Для обеспечения максимальной безопасности проводку изолируют металлической или оцинкованной трубой, которая обязательно покрывается краской. Кабель подводится к розетке, как и к выключателю, через отверстия, предварительно защищающие от возгорания.

Скрытый способ установки реализуют исключительно в соответствии с нормативными документами. Материалы используются специальные, служащие огнезащитой. Кабель, проложенный в перекрытиях, должен быть в пластиковой негорючей трубе или в металлической втулке.

При выполнении скрытой проводки следует учитывать, что сруб будет усаживаться. Поэтому нельзя допускать взаимодействия дерева с проводами, металлическими или пластиковыми швеллерами.

Как показывает практика, чаще всего комбинируют способы открытой и закрытой проводки.

Что нужно знать о поперечном сечении кабеля?

Этот параметр определяется на основе величины тока. Если сечение и нагрузки не соответствуют друг другу, возникнут короткие замыкания, и как следствие – пожар. Так, если в планах закрытая проводка, а номинальный ток 16 А, то потребуется кабель сечением не менее 2 мм². При номинальном токе 25 А — 4 мм².

Выберите кабель по группам распределения и в зависимости от ожидаемой нагрузки. Для того чтобы подключить розетки, нужен кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность 4,6 кВт.

Осветительные приборы питаются кабелем сечением 1,5 мм². Мощность этой группы до 3,3 кВт. Поэтому количество и расположение источников света необходимо планировать до начала монтажа — при составлении электрической схемы

Бытовая техника большой мощности подключается кабелем сечением 4 мм². Такие устройства необходимо подключать к отдельной розетке и нельзя подключать к другой группе.

Выводы и полезное видео по теме

Главное о проводке в пожароопасном доме:

Правильный подбор кабеля для электропроводки в деревянном доме — залог безопасности его обитателей. В связи с повышенной пожароопасностью такой конструкции необходимо применять марки кабеля с высокой степенью надежности .

Не упустите момент, чтобы кабели и устройства не соприкасались с деревом. При правильном выборе и выполнении электропроводки с учетом рекомендаций можно гарантировать эффективность, долговечность и безопасность электропроводки.

Расскажите о том, как вы выбирали кабель для электроснабжения загородного деревянного дома. Делитесь интересными технологическими нюансами, которые будут полезны посетителям сайта. Пожалуйста, оставляйте комментарии в блоке ниже, задавайте вопросы, размещайте фото по теме статьи.

Наружная электропроводка в деревянном доме. Схема и монтаж электрики в деревянном доме своими руками

Вы наверняка знаете, что для установки в деревянных домах необходимы розетки и выключатели. Такие серии есть у всех производителей электромебели.. Более того, если вам нравится серия для скрытой проводки, вы тоже можете ее использовать, т.к. в каждой серии есть переходные рамы (их еще называют подъемными рамами, коробами для накладного монтажа). Но, это скорее исключение. В большинстве случаев предпочтительнее установить накладные розетки и выключатели. Выбор таких устройств очень велик, и найти подходящее по цене и дизайну решение совсем не сложно. А чтобы еще больше упростить задачу, представляем вашему вниманию небольшой обзор. В ней мы расскажем обо всех популярных сериях накладных розеток и выключателей, а также рассмотрим монтажную фурнитуру для открытой проводки.

Розетки и выключатели Etude для наружной установки (Schneider Electric).

Это самые популярные накладные розетки и выключатели. Поэтому мы решили начать с них. Если вам нужны максимально простые и надежные розетки и выключатели для открытой проводки, обратите внимание на линейку оборудования от Schneider Electric.

Эти устройства производятся на заводе «Русский потенциал» (г. Козьмодемьянск). С 2006 года компания вошла в состав корпорации Schneider Electric. После этого была проведена полная модернизация производства, и в 2011 году завод получил премию «Лидер качества 2011», став победителем конкурса «100 лучших товаров России». Завод «Потенциал» выпускает несколько линеек электромонтажного оборудования, в том числе линейку Эскиз.

Розетки и выключатели Etude изготовлены из полиамида. Это прочный материал, устойчивый к ультрафиолетовому излучению и царапинам. Каждое устройство оснащено монтажной базой. Его назначение — изолировать механизм и открытые части провода от токопроводящей поверхности, например деревянной стены.

Технические характеристики серии Etude:

• Токоведущие части механизмов изолированы пластмассой.
• Выключатели можно использовать с лампами любого типа.
• Гнездовые контакты изготовлены из латуни с высоким содержанием меди.
• Улучшенная конструкция винтовых контактов позволяет надежно удерживать провод.

Кроме того, механизмы розеток и выключателей Этюд имеют ряд конструктивных особенностей, упрощающих и ускоряющих монтаж:

• Увеличено пространство между платой и механизмом. Это позволяет удобно расположить провода большого сечения.
• Кольцевая клемма предназначена для подключения заземляющего провода.
• На корпусе механизмов размещена полезная информация: схема подключения, электрические характеристики и т.д.

В серии Etude есть розетки и выключатели самых популярных цветов: белый, бежевый, темное и светлое дерево. Особенно популярны изделия «под дерево».

В отличие от некоторых дешевых серий,. Покрытие полностью имитирует цвет и текстуру дерева. Другими словами, и на вид, и на ощупь розетки и выключатели абсолютно «деревянные».

Если вы удачно подберете плинтус и кабель-канал — результат превзойдет ваши самые смелые ожидания!

Корпус каждого из этих изделий оснащен двумя эластичными кабельными вводами — фланцами. Розетки имеют прозрачную крышку. В предложении есть однокнопочные выключатели, однокнопочные выключатели, выключатели с подсветкой, кнопочные выключатели, одинарные и двойные розетки. Также в продаже имеются блоки: розетка+выключатель, розетка+2-й выключатель и розетка+выключатель. Все розетки Etude IP44 имеют защитные шторки.

В любом доме или квартире должны быть инженерные системы для комфортного проживания. Если при покупке в квартирах уже все установлено, то при строительстве дома своими руками может понадобиться установка электрики. Электропроводка должна быть установлена ​​правильно, при этом важно помнить не только о качестве освещения, но и о безопасности, ведь при неправильном монтаже электрики велики шансы вызвать пожар, замыкание или просто будут постоянные перебои в подаче электроэнергии. свет.

Для монтажа электропроводки в частном доме все работы необходимо разделить на этапы. Так будет проще соблюдать все правила и схемы. . Этапы работы включают в себя:

• Анализ и расчет энергетического оборудования;
• Отображение проекта;
• Установка автоматических выключателей, приборов учета и распределительного щита;
• Прокладка кабелей и прокладка кабелей;
• Установка различных осветительных приборов, а также розеток и выключателей;
• Монтаж системы заземления и УЗО;
• Проверка конечного результата.

Как видно из плана работ, первым делом необходимо определить конечную мощность всего оборудования в квартире, а также спроектировать на бумаге первоначальный план электропроводки .

Для каждой группы электроприборов требуется для расчета мощности . Далее нужно подвести мощность электрооборудования, которое будет работать одновременно. Исходя из всех вышеперечисленных пунктов, можно выполнить план проводки в деревянном доме.

Выбор типов оборудования и кабелей

При монтаже электрооборудования важным аспектом является выбор типа кабеля и остального оборудования. Для монтажа электропроводки в деревянном доме не обязательно проводить точные расчеты и выбирать самые дорогие виды кабелей.

Например, чаще всего специалисты для небольших частных домов рекомендуют использовать медные кабели. марки ВВГнг-LS или NYM . Первый вид кабеля хорошо зарекомендовал себя на рынке благодаря своему качеству и невысокой стоимости. Медный кабель второго типа отличается дополнительной изоляцией, а также высоким качеством и легкой разделкой. Также можно использовать алюминиевые типы тросов, но их сечения обычно увеличены. Кроме того, алюминиевые тросы довольно хрупкие и при монтаже могут возникнуть проблемы из-за перегиба.

При подключении розеток в частном доме необходимо использовать трехжильные кабели, так как они должны быть заземлены. Многие электроприборы, особенно с большой мощностью, требуют заземления. Рекомендуется устанавливать заземление в виде трехжильного кабеля и на осветительных приборах, однако даже многие специалисты пренебрегают этим правилом. В любом случае при использовании во дворе мощных осветительных приборов, таких как прожектор, рекомендуется ставить землю.

При выборе розеток в деревянный дом нужно учитывают несколько важных параметров:

Выбор вводного автомата и блока питания

Вводной кабель обычно выбирают с учетом максимальной мощности всего электрооборудования. При монтаже или реконструкции электропроводки стоит уделить ей особое внимание, так как мощность может быть больше заявленной для вводного кабеля. Если кабель имеет на вводе недостаточное количество секций, то велика вероятность возгорания. Ввод в кабель   при реконструкции необходимо его заменить, а при первоначальной установке привлечь к нему специалистов Также ввод кабеля может быть установлен при опломбировании счетчика.

Выбор вводного автоматического выключателя должен производиться с учетом максимальных нагрузок. Точнее, при возникновении короткого замыкания автоматический выключатель должен размыкаться. В этом случае автоматический выключатель должен работать при высоких нагрузках.

Установка розеток, выключателей и проводки

Перед тем, как приступить к прокладке кабеля, необходимо разметить основную трассу На которой будут розетки, выключатели и освещение. Проложить кабель своими руками можно с учетом плана одним из следующих способов.

Прокладка электропроводки в трубе или металлорукаве

Прокладка электропроводки с трубой необходима в случае полной установки обшивки на стены. В этом случае не рекомендуется использовать гофрированные трубы, так как при ее деформации есть вероятность возгорания проводки, до которой будет просто невозможно добраться.

Схема подключения  с использованием трубы:

Внешняя проводка

Наружная проводка выполняется при использовании кабель-канала , изготовленного из самозатухающего пластика. Кабель-каналы могут различаться по размеру, но также различаться по цвету. Например, есть белый цвет или короб, выполненный под дерево, что особенно подходит при монтаже электропроводки в деревянном доме.

Схема разводки в кабель-канале:

Установка системы заземления и УЗО

Заземление

при монтаже электропроводки в частном доме должно быть установлено в обязательном порядке на все электрооборудование большой мощности, корпус которого выполнен из металла. В частном доме заземление чаще всего делается своими руками.

Для установки заземления вам понадобятся три штыря из металлического материала и уголок длиной около 3 метров. Для соединения штифтов также потребуются обрезанные уголки длиной один метр. Далее нужно вырыть яму, глубиной около 40-50 см. Яма должна быть выполнена в виде равнобедренного треугольника, а длина каждой стороны равна 1 метру.

С помощью приварных шпилек и треугольных накладок соединяют и устанавливают в приямок, а от одной из линий идет вниз проводник для заземления. Заземлитель также требуется провести к распределительному щиту и подключить его к шине. Также к заземляющей электропроводке подключаются все жилы желто-зеленой проводки. Это цвет изоляции кабеля.

В деревянном доме также возможна установка системы УЗО, а конкретнее, устройства защитного отключения. Такая система позволяет защитить человека от поражения электричеством через бытовые приборы в случае нарушения изоляции. УЗО может обнаружить даже самую маленькую утечку. электрический ток и заблокируйте всю проводку, пока проблема не будет обнаружена. Система УЗО различается на два типа: ток утечки или номинальный ток.

Номинальный ток УЗО   его сила немного выше, чем мощность электричества, при которой работает автоматический выключатель. Для деревянных домов лучше всего использовать ток утечки таким образом, чтобы его можно было установить для любого помещения или оборудования. Схему подключения УЗО лучше доверить специалистам.

Проверка электропроводки в деревянном доме

После завершения монтажа всей электропроводки, автоматических выключателей, всей электропроводки и разводки электрооборудования необходимо вызвать специалистов электролаборатории, которые смогут самостоятельно все проверить на наличие дефектов или неправильная установка . Специалисты проверят изоляцию, проводку, монтаж всех деталей от розетки до выключателя и если работа выполнена качественно, то выдадут протокол, который нужен при опломбировке счетчика.

Схему подключения желательно разместить на распределительном щите, а также примечание с указанием количества автоматических выключателей и какой группы питает каждый из них.

На этом работы по монтажу электропроводки в деревянном доме можно выполнять.

Загородное строительство – устоявшееся направление в строительной отрасли. Неудивительно, что, желая жить за городом, люди стремятся создать максимально комфортное и в то же время высокофункциональное и экологичное жилье. Практически идеальным решением в этом плане будет строительство деревянного дома. Преимущества таких построек очевидны даже для детей:

• Они построены в основном из экологически чистых строительных материалов.
• Строительные процедуры занимают мало времени.
• Здание, возведенное профессионалами, по надежности и долговечности ничем не уступает кирпичным аналогам.

Однако, несмотря на вполне понятные преимущества, у таких архитектурных объектов есть и существенный недостаток – слишком высокий уровень пожарной опасности. Для того чтобы исключить возможные риски, связанные с пожаром, нужно позаботиться о правильной организации электропроводки в деревянном доме. Специалисты с многолетним стажем работы в этой сфере уверяют, что к организации электромонтажа выдвигаются достаточно серьезные требования. В целом не исключена возможность самостоятельной прокладки проводки. Однако, делая выбор в пользу этого варианта, стоит понимать, как следует понимать даже самые маленькие правила установки системы.

Стабильность работы

Очень важно соблюдать рекомендуемую поэтапность операций. В противном случае система может не только не работать, но и нанести серьезный ущерб жилью и здоровью человека. Профессионалы называют эти шаги:

• предварительное составление чертежей, схем, проекта, выполнение расчетов по суммарному уровню мощности устанавливаемого оборудования;
• подбор оптимальных комплектующих, а именно — кабели, монтажные элементы, электрооборудование;
• непосредственная установка и последующая разводка точек в точках, указанных в проекте;
• установка электрооборудования, светильников, розеток, выключателей;
• монтаж УЗО и заземляющих элементов;
• проведение тестовых испытаний.

Каждый этап, во избежание неприятностей в процессе работы, стоит рассмотреть гораздо подробнее.

Первый этап — создание проекта

Грамотное проектирование системы электроснабжения предполагает выполнение нескольких видов работ:

• Составляя план архитектурного объекта, на полученной схеме необходимо обозначить расположение каждого электроприбора: розеток, светильников и так далее.
• Непосредственно на чертеже нужно написать показатели максимальной мощности описанных ранее устройств с учетом, в том числе, пусковых токов электродвигателей.
• Определение групп, по которым будут подключаться осветительные приборы. Как правило, в небольших домах можно легко обойтись созданием одной группы.
• Важно предусмотреть, как будет освещаться территория вокруг здания. В тех случаях, когда архитектурный объект эксплуатируется как дача, стоит устроить выключатель автоматического типа отдельно от общей системы. За счет этого владелец дачи сможет обесточить здание на период, когда оно пустует, а наружное освещение оставить в рабочем состоянии.
• При наличии в системах здания электроприборов с большой потребляемой мощностью их также необходимо будет подключить к отдельному автоматическому выключателю. Из-за высокого уровня потребляемой мощности для таких устройств необходимо прокладывать дополнительный кабель. Речь идет об электрических духовках и плитах, водонагревателях, конвекторах и другом оборудовании.

Для определения вводного выключателя необходимо просуммировать общую массу нагрузки на систему электроснабжения. Кроме того, для каждой из предусмотренных проектом групп необходимо рассчитать максимальный уровень мощности потребления.

Следующим этапом является подбор оборудования и кабельной продукции.

В процессе выполнения подготовительных работ перед непосредственной прокладкой необходимо провести относительно сложные расчетные операции, по результатам которых можно будет выбрать оптимальный тип кабеля. Однако если вы решили бороться изо всех сил, то вам достаточно ознакомиться с данными, представленными в таблице. Следует отметить, что в зависимости от сечения кабеля определяется величина потребляемой мощности, на которую он рассчитан.

Самые популярные варианты

Чтобы ваша система электроснабжения долгие годы не напоминала о себе, постарайтесь найти оптимальный тип кабелей. Таким образом, на отечественном рынке представлены изделия, усиленные дополнительным теплоизоляционным слоем, но при этом достаточно доступные по цене. Широко используются изделия из алюминия, однако он не так надежен, как утверждают производители.

Как подобрать розетки?

Конечно, современный дом невозможно представить без определенного количества розеток. Для выбора таких товаров используйте следующие параметры:

• расчетная величина пропускаемого тока;
• тип установки, то есть назначение для систем наружного или скрытого типа.

Блоки продуктов подбираются в соответствии с количеством предусмотренных мест, а выключатели подбираются согласно необходимому количеству клавиш. Бывает, что приходится объединять определенное количество выключателей в рамках одного блока.

Вход автомата и источника питания

Очень важным этапом монтажа электропроводки на базе деревянного дома является определение вводного кабеля. Этот выбор производится в соответствии с наивысшим уровнем мощности всех единиц электрооборудования в здании. Этот вопрос заслуживает внимательного рассмотрения чаще в тех случаях, когда работы по реконструкции проводятся в отношении электропроводки. Сечение вводного провода должно быть рассчитано на достаточно большую величину напряжения, иначе опасность возгорания становится серьезной.

Функционально назначение вводного автоматического выключателя — резервирование контактных групп, а также, при необходимости, отключение подачи электроэнергии по дому. Между тем отключение должно производиться при угрозе короткого замыкания и в целях его предотвращения. При этом автоматика обязана выдерживать еще более высокие нагрузки и не вызывать отключения электроэнергии.

Для того, чтобы определиться, какие изделия из этой категории приобрести для электропроводки в собственный деревянный дом, лучше всего обратиться к специалисту. Самостоятельно это осуществляется в несколько этапов:

• расчет суммарной мощности всех электроприборов в доме;
• расчет минимального тока на короткое замыкание с учетом сечения кабеля;
• расчет кратности определенной силы тока к ее номинальному значению.

Где установить автоматику?

Традиционно расположение автоматов данной категории определяется после установки счетчика. При необходимости установки устройства к счетчику придется прибегнуть к обязательной пломбировке. В составе распределительного щита необходимо установить вводной автоматический выключатель, УЗО, счетчик и выключатели различных групп электропитания. Во избежание неудобств корпус этого распределительного щита должен быть заземлен.

Монтаж элементов конструкции

Прежде чем приступить к непосредственной прокладке электрических проводов в собственном деревянном доме, необходимо определить место трассы и установить распределительные коробки. Кроме того, необходимо нанести разметку в местах будущей установки розеток, светильников и выключателей. Кабель подходящего сечения необходимо прокладывать в полном соответствии с проектом электропроводки в конкретном доме.

Варианты разводки проводов

Если после работ по организации электропроводки предполагается полная обшивка стен, то саму прокладку выполняют внутри металлической трубы или патрубка. В противном случае электрические провода испортят интерьер. В этом случае стоит отказаться от использования гофрированных трубок, так как велик риск возгорания под напольным покрытием, устранить которое очень сложно. Если вы решили использовать внешний тип прокладки проводов, используйте кабель-канал. Изготавливаются такие изделия из самозатухающих материалов, чаще всего – из пластика. Отечественный рынок предлагает нам большое разнообразие таких изделий с разными цветами и параметрами. Благодаря конструкции под дерево кабель-канал прекрасно дополнит интерьер деревянного дома.

Как держать провод в канале?

Сначала нужно сделать разметку трассы и выбрать размер канала. Он должен соответствовать не только количеству проводов, но и их сечению. При установке крышка канала снимается и фиксируется на ней винтом. Далее в местах соединения проводов монтируются коробки распределительного типа. Следующим шагом является установка оснований осветительных приборов и розеток, после чего провода укладываются непосредственно в кабель-канал. Вся эта конструкция закрывается специальной крышкой. Простые операции позволят быстро и качественно произвести монтаж электропроводки без потери статических свойств помещения.

Не забудьте про УЗО и заземление

Если в схеме электроснабжения задействовано оборудование с большой потребляемой мощностью, необходимо провести его отдельное заземление.

Для проведения заземления необходимо приобрести три металлических штыря, а также уголок трехметровой длины. Также вам понадобится метровый уголок, с которым будет обеспечено соединение штифтов. Для начала выкапывается небольшая траншея типа равнобедренного треугольника. В его углах закреплены штыри, соединенные обрезками. На одном из неподвижных штырей закреплен заземляющий проводник, который одновременно выведен на основание распределительного щита и закреплен на заземляющей шине.

Последний шаг — проверка

После завершения всех необходимых работ очень важно провести комплексное тестирование конструкции. В этом случае нужно обращаться только к специалистам соответствующей отрасли. Профессиональный тест состоит из следующих событий:

• измерение уровня сопротивления изоляции;
• определение сопротивления проводника заземления, а также шлейфа типа «фаза ноль»;
• реализация погрузочных машин;
• Контроль качества системы УЗО.

По результатам проведенных испытаний составляется соответствующий протокольный документ. В нем закрепляется факт проведения профессионального аудита и его результаты. Полученный протокол будет свидетельствовать о правильности выполнения всех этапов работы.
