Содержание

с гидроаккумулятором и накопительным баком, разводка

От того, насколько грамотно спроектирована и надежно смонтирована схема водоснабжения частного дома, зависит комфорт всех, кто в нем проживает. Во многих случаях у владельца существует выбор между несколькими альтернативными вариантами. Для того, чтобы не отдавать предпочтение одному из них вслепую, важно тщательно изучить все особенности, преимущества и недостатки.

Типы водоснабжения

Выбор типа водоснабжения дома или, говоря проще, определение, откуда, собственно, будет поступать вода к дому, зависит от индивидуальных условий.

Центральное водоснабжение дома

Техническое исполнение такой системы проще всех остальных вариантов. По сути, необходима установки врезки в общий трубопровод и схема разводки водоснабжения в доме, составленная с соблюдением размеров и с указанием всех точек водопотребления. В соответствии с ней монтируется трубопровод внутри помещения. От общего трубопровода можно завести на свой участок горячую и холодную или только холодную воду.

Во втором случае в схеме следует предусмотреть водонагревательное оборудование.

Читайте также: Какой водонагреватель лучше — проточный или накопительный?

Все перечисленные выше варианты возможны только в одном случае – если в относительной близости к дому находится водопроводная магистраль.

Несмотря на легкость, схема водоснабжения от центрального водопровода имеет и свои недостатки:

периодически наблюдающееся снижение напора вплоть до полного прекращения подачи воды в часы пикового потребления,
зависимость от работы оборудования коммунальных служб (воду отключают из-за аварий или во время опрессовки),

необходимость ежемесячной оплаты и контроля расхода жидкости.

К плюсам такого варианта кроме легкости монтажа следует отнести невысокую стоимость реализации проекта (минимум необходимого оборудования), а также независимость подачи воды от электроснабжения. Ну а к его минусам относится необходимость получить на врезку в магистральную трубу соответствующее разрешение.

Автономное водоснабжение дома

Автономная схема водоснабжения в доме предусматривает использование отдельного источника, находящегося на территории участка или недалеко от него. В качестве такого источника могу выступать:

колодец,
скважина на песок (в том числе, так называемый абиссинский колодец или скважина-игла),
артезианская скважина, добывающая жидкость из известкового водоносного слоя.

Виды источников водозабора и их глубина

Каждый из этих вариантов с его преимуществами и недостатками заслуживает отдельного пристального внимания.

Колодцы

Для того, чтобы вода в колодце была высокого качества, важно соблюсти определенные требования:

найти оптимально подходящее для рытья колодца место (высокое содержание жидкости в водоносном слое, удаленность от дома, позволяющая исключить вероятность разрушения, отсутствие в радиусе 50 метров возможных источников загрязнения, включая свалки, выгребные ямы, септики и пр. ),
установить надежные и защищающие от попадания в воду верховодки, большого количества песка и глины стены,
обеспечить защиту зеркала от пыли и мусора, установив плотно закрывающуюся крышку.

Колодец не оставит вас без воды даже при перебоях с электричеством

В то же время даже при условии соблюдения этих требований перед тем, как использовать дома воду для приготовления пищи и питья, лучше сделать лабораторный анализ. Его результаты не только станут гарантией соответствия качества воды санитарным требованиям и нормам, но и помогут правильно подобрать элементы системы очистки.

Качество воды в колодце при прочих равных условиях обычно ниже, чем в скважине. Кроме того, не всегда колодец обладает требуемой производительностью. Для того, чтобы не возникало дефицита воды, рекомендуется при рытье добиваться наличия на дне трех ключей.

Преимуществом колодцев является совмещение автоматической подачи воды и возможность при отсутствии электричества достать жидкость вручную с помощью ведра. Даже при длительном перерыве в электроснабжении дом не останется вовсе без воды.

Скважины на песок

Скважина на песок

Скважина на песок отличается небольшой глубиной по сравнению с артезианской. Благодаря этой особенности ее несложно сделать на участке самостоятельно. Эта возможность является существенным преимуществом, поскольку позволяет сэкономить средства на реализацию проекта.

Недостатками скважины на песок являются:

недолговечность (срок службы обычно составляет немногим более 6-7 лет),
возможность заиливания,
не слишком высокая производительность.

Артезианские скважины

Бурение таких скважин осуществляется на глубину 50-150 метров и даже более, поэтому должно осуществляться профессионалами с применением спецтехники и с предварительным получением разрешения на работы. Привлечение специалистов потребует вложения средств, однако такой источник будет служить до полувека и более, поэтому все траты можно читать долгосрочной инвестицией.

Артезианская скважина высокопроизводительна. Известковый слой, из которого она поднимает воду, расположен глубоко, поэтому в него не попадают токсичные вещества с поверхности. К особенностям следует отнести обычно повышенную жесткость воды из артезианской скважины, однако этот недостаток легко исправляется при включении в схему фильтра-умягчителя.

Для тех, кто хочет знать больше о том, что это такое, артезианская скважина, у нас есть отдельная статья на сайте.
Как происходит бурение скважин на песок и какими способами это делается, описано на этой странице.
О видах насосов для частного дома и дачи мы рассказали тут.

Оборудование для автономных систем водоснабжения частных домов

Насосы

Любая схема автономного водоснабжения включает в себя насосное оборудование.

Оборудование для водоснабжения частных домов — насосные станции и глубинные погружные насосы

Для колодца могут использоваться в зависимости от его глубины, как погружные, так и поверхностные насосы. При выборе следует помнить о необходимости защиты поверхностного оборудования от промерзания, если планируется использовать автономный водопровод загородного дома в холодное время года.
Скважины-иглы из-за небольшого диаметра обсадной трубы могут оснащаться только поверхностными насосами.
Глубина артезианских скважин требует применения только погружного перекачивающего оборудования.
Насосные станции представляют собой комплекс оборудования (перекачивающий агрегат, гидроаккумулятор, манометр, реле давления и реле «сухого» хода), однако, они могут применяться лишь для неглубоких источников.

Приспособления для корректировки работы систем водоснабжения

Для получения запаса воды в доме на случай аварии и для корректировки работы системы (предотвращение частого включения насоса, обеспечение оптимального напора) может использоваться схема водоснабжения дома

с накопительным баком или с гидроаккумулятором.

На фото автономная система водоснабжения загородного дома в двух вариантах

Накопительный бак работает по принципу напорной башни и представляет собой емкость (для дома с постоянным проживанием подойдет объем около 200 литров) с соответствующим оснащением:

— входящий трубопровод,

— трубопровод подачи воды в дом,

— слой утеплителя,

— обогревающие ТЭНы,

— трубопровод слива при аварийном переполнении емкости,

— поплавковый контроллер уровня.

Схема водоснабжения дома с накопительным баком предусматривает установки емкости выше всех точек водопотребления, например, на чердаке или ином возвышении.

Система водоснабжения частного дома с накопительным баком

Гидроаккумулятор – более совершенное устройство, позволяющее устанавливать оптимальный режим работы, в том числе, настройку реле давления в соответствии с особенностями системы и требуемыми параметрами (необходимый напор воды). Схема водоснабжения частного дома с гидроаккумулятором не требует подъема накопителя на высоту, избыточное давление обеспечивается сжатым воздухом. Гидроаккумулятор устанавливается в отдельном отапливаемом помещении рядом со скважиной, в подвале дома или в кессоне.

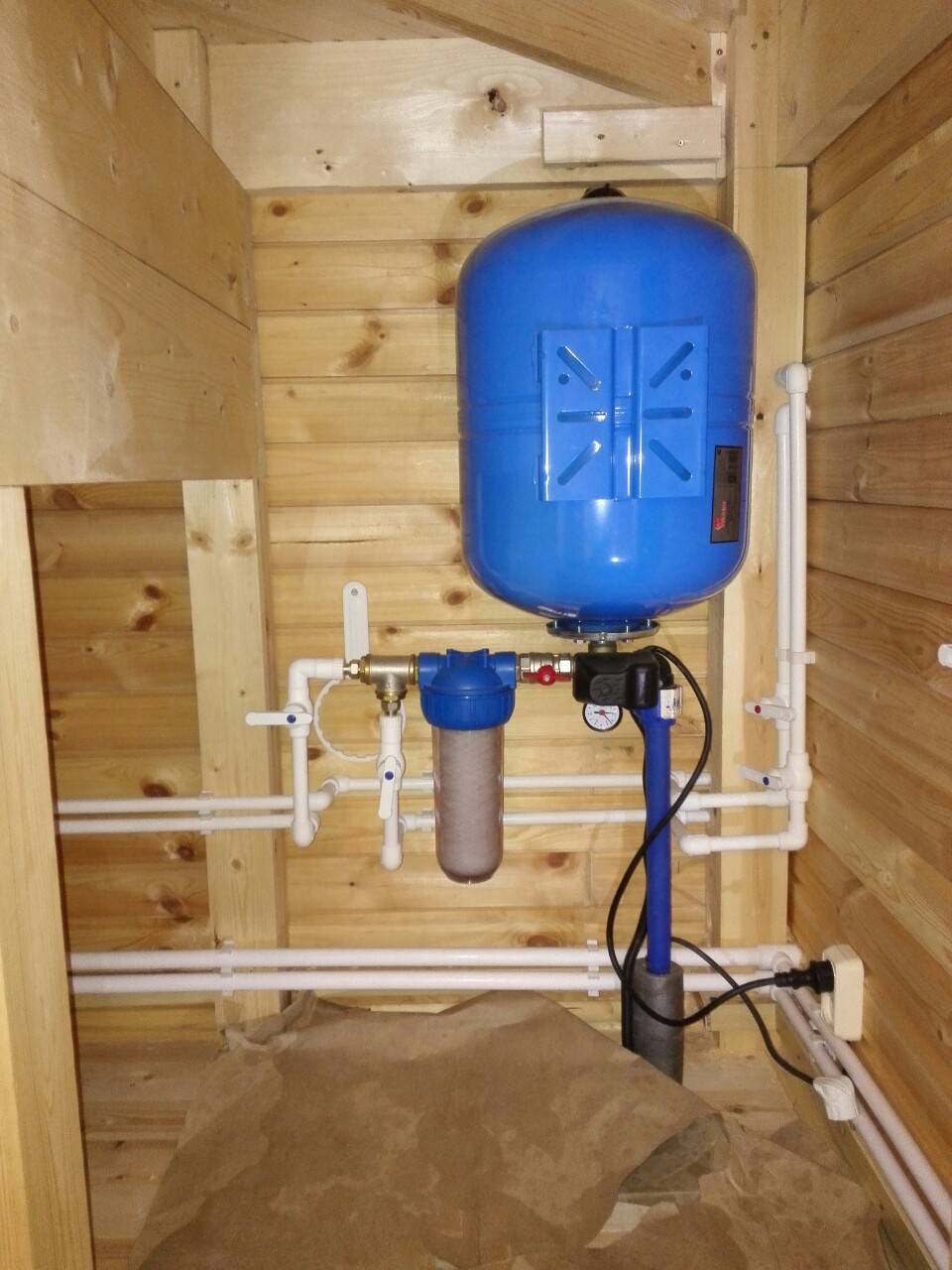

Схема водоснабжения для дома из скважины с гидроаккумулятором

Если вы также планируете монтаж отопительной системы, то не забудьте про расширительный бачок для отопления закрытого типа.
У нас есть дополнительный материал на тему, как реализуются схемы подключения гидроаккумулятора.
А о том, какими способами может проводиться очистка воды из скважины, читайте в отдельной статье сайта.

Кессоны

Кессон представляет собой пластиковую «камеру», устанавливаемую в устье скважины и защищающую его и установленное перекачивающее и накопительное оборудование системы от внешнего воздействия, в первую очередь – от замерзания. Кессон является надежной альтернативой отдельно стоящей отапливаемой насосной.

Кессон

Система фильтров

Система водоснабжения частного дома с накопительным баком или гидроаккумулятором в обязательном порядке включает в себя очистительный (фильтрующий) комплекс. Даже при отличном качестве воды, подтвержденном лабораторно, потребуются механические фильтры, задерживающие нерастворимые частицы песка или глины. Обычно последовательно устанавливаются фильтр грубой и тонкой очистки. Обезжелезивающие и снижающие жесткость воды фильтры устанавливаются в зависимости от необходимости.

Трубы

Для системы водоснабжения выбираются трубы из металлопластика, сшитого полиэтилена, ПНД или полипропилена в соответствии с особенностями схемы (поверхностное или подземное пролегание, вероятность температурных перепадов и пр. ).

Важно: При подземной прокладке трубы располагаются ниже уровня промерзания почвы, при поверхностной — с обязательным утеплением.

Монтаж, обслуживание и ремонт системы водообеспечения

Для того, чтобы ремонт системы водоснабжения частного дома своими руками или с помощью специалистов требовался как можно реже, важно выполнять монтаж и обслуживание в полном соответствии с требованиями.

Монтаж трубопроводов может осуществляться путем последовательного или коллекторного подключения точек водозабора. Первый вариант подходит только для небольшого их количества, в противном случае в последнем из подключенных потребителей периодически будет снижаться напор ниже допустимого значения.

Работы по обслуживанию системы зависят от типа установленного оборудования. Например, гидроаккумуляторы большого объема требуют периодического «стравливания» воздуха.

Вне зависимости от типа схемы, периодического осмотра требуют места соединений элементов, колодцам необходима периодическая прочистка, а артезианские скважины при ухудшении качества воды или снижении производительности прокачивают.

Видео

Монтаж схемы водоснабжения загородного дома своими руками с гидроаккумулятором показан на видео.

как провести воду своими руками, схема ввода, как правильно завести, как сделать подключение

Многие мечтают о даче либо просторном загородном доме, но не все знают, как сделать водоснабжение. Не всегда в деревне есть водопровод, к которому можно свободно подключиться, и иметь холодную, и горячую воду круглый год. Скважину пробурить могут специальные фирмы,а оборудование вы приобретёте. Рассмотрим, какое от скважины к дому подключить оборудование и провести водопровод.

Способы, которыми воду проводят из скважины в дом

Вариант 1 – автономное водообеспечение и подача воды в частный дом

Водообеспечение будет автономным если использовать автоматизированные современные водяные насосы. Если у вас на участке есть скважина, то в зависимости от её глубины и постоянного притока воды, можно установить ручной насос либо специальную насосную станцию (например, повысительную насосную станцию).

Автоматизированная система работает так, что насос погружают в скважину с водой и жидкость поступает в гидропневматический бак. Он может быть на 100 и до 500 л. Если скважина неглубокая, автоматизированная система – это оптимальный вариант подачи воды в дом. Бак разделён реле с мембраной из резины. Так, давление жидкости в баке регулируется.

Когда бак полный, насос автоматически отключается. Когда вы будете расходовать воду, к системе поступит сигнал, насос включится и подаст воду. Насос постоянно доставляет воду к баку. Гидробак или ресивер можно ставить в любом месте дома. Чаще всего выбирают подсобку. От дома к кессону роют траншею. Туда укладывают электрический провод, благодаря которому работает насос и трубы.

Лучший вариант, когда кабель нагревательный. Зимой он предохранит трубы от ледяных пробок.

Как подвести воду в загородном доме – вариант 2

Ставят глубинный насос. Он откачивает жидкость из скважины, которая идёт к резервуару (баку). Этот бак ставят на высоте где-то в доме. Чаще всего это место на чердаке или комнате 2 этажа. Если установили бак на чердаке, чтобы вода не замёрзла зимой, нужно утеплить стенки. Получается небольшая водонапорная башня. Ведь система подключается внизу, а гидробак установлен высоко. В системе возникает давление. 1 м водяного столба = 0,1 атмосферы.

Узнайте, как установить поверхностный насос самостоятельно.
Выбираете погружной скважинный насос? Читайте.
На что обратить внимание при выборе насоса?

Чаще всего бак бывает пластиковым либо стальным. Вместительностью 500-1500 л. Большой бак выгоден. Когда отключат воду, там будет запас и жидкость продолжит поступать. Установите поплавковый выключатель. Если уровень жидкости в баке станет ниже необходимого, благодаря ему насос включится и добавит воды в резервуар.

Когда приобретать глубинный насос? Если в скважине от поверхности до воды более, чем 9 м. Когда приобретаете насос, ориентируйтесь на производительность вашей скважины. Мощный насос быстрее наполнит резервуар. Если в доме расходуете много воды, вам нужен именно такой. При малом расходе, подойдёт и менее сильный.

Внутри кессона ставят лебёдку и с её помощью опускают электрокабель с трубой, глубинным насосом в пробурённую скважину. Чтобы давление в системе было нужным и вода не вытекала назад в скважину, устанавливают обратный клапан. Он находится выше самого насоса. Всё установили? Проверяйте разводку и подключайте оборудование. Выключатель на щитке.

Стоит такая система подачи воды от 3 тыс. до 5 тыс. у. е. Зависит от типа насоса, сколько водозаборных точек будет по дому, от глубины самого источника. 30-50% суммы идёт на обустройство всей системы, а остальные расходы на элементы, обеспечивающие комфортное использование.

Как устроена система водоснабжения? Схема

Обязательно заранее позаботьтесь и составьте схему, как будет подключаться ваш водопровод? И не думайте, что если делаете водопровод лишь для кухни, схема не нужна. Она сложная.

Как провести водопровод в доме

Лучше всего сразу нарисуйте схему, как вы будете прокладывать канализацию и трубы. Учитывайте:

Сколько жильцов, потребляющих воду?
Бойлеров.
Коллекторов.
Насосов и фильтров.

На схеме укажите, где расположены эти конструкции с узлами в каком направлении идёт трубопровод по комнатам дома. Это делается добротно с размерами, используется масштаб. Благодаря схеме вы быстрее точно рассчитаете, сколько материалов нужно, чтобы проложить водопровод?

Как прокладывать трубы схему можно сделать 2 способами:

Подключение осуществляется последовательно.
Подключение делают коллекторное.

Первый способ отлично подходит, если у вас проживает 1 или 2 человека. Для большого загородного дома либо коттеджа, схема маломощная. Работает она так: вода идёт по основному трубопроводу в жилище, у водоразборных точек (смесителе либо кране) ставят тройник. Водой свободно пользуются.

Если жильцы откроют сразу 2-3 и более кранов, в последнем сильно упадёт давление и напор будет маленьким.

По-другому делают так: от коллектора индивидуально ко всем точкам, где включают воду, идут трубы. Выходит, что давление в каждом смесителе или кране примерно одинаковое.

Давление от крана к крану будет снижаться, так как они удалены на разное расстояние от насосной станции. Но напора хватит для всех пользователей.

Когда через коллектор разводят воду, стоимость получается дороже, так как много труб. Это удобнее. Коллекторное подключение изучим подробнее.

Схема домашнего водоснабжения примерно такая:

Источник воды.
Насосная станция либо насос.
Трубопровод подключён как к насосной станции, так и к скважине. Всегда используется обратный клапан.
Для жидкости гидравлический аккумулятор.
Это расширительный бак, имеющий мембрану. Благодаря ему поддерживается давление в системе водоснабжения. Можно использовать насосную станцию у которой насос поверхностный либо погружённый.
После этого устанавливается запорный клапан с тройником. Последний необходим, чтобы потоки воды шли веерно в: дом, гараж, огород, сад на другие нужды.
В водопроводе обязательно устанавливают очистительную систему. Ведь вода идёт из грунта и может содержать вредные вещества.
За фильтрами ставят тройник. Он выполняет функцию разделителя, горячей воды от холодной.
К коллектору аккуратно подводят холодную воду. Вентили, которые преграждают поток жидкости, ставят на каждый водоканал.
Подключение водонагревателя, печке или ТЭН подключают ГВС.
Потом горячую воду ведут к коллектору. Это для ГВС, он распределяет все трубы по помещениях.

Читайте также про водоснабжение частного дома из колодца, лучших производителей смесителей и что делать, если забился унитаз.

Стандартная схема подключения пусть остаётся неизменной, а вот дополнительные элементы с узлами можно проводить.

Оборудование и устройства для домашней проводки воды

В зависимости от того, как глубоко проходит вода и будет сделана скважина. Выбирают подходящее оборудование.

Специалисты разработают для вас схему по которой водоснабжения будет работать автономно. Но можете взять нужный вариант на специальном ресурсе в интернете и узнать как выбрать автономную канализацию.

Главное – это насос, который качает жидкость из скважины и подаёт к резервуару на весь дом.

Чтобы скважину обслуживало автономное оборудование нужно поставить агрегат, у которого диаметр 3 либо 4. Там должна быть защита от «хода сухого». Благодаря этому, когда в скважине будет минимум воды, насос не перегреется, не сломается. По технологии нужно установить кессон из пластика либо стальной. Кессон ставят так, чтобы свободно к нему подходить, осматривать, чистить, а вода или грязь извне не попадала.

Трубы, по которым вода идёт со скважины от 25 до 32 мм в диаметре. Лучше всего брать металлопластиковые. Материал полимерный. Его легко согнуть, он устойчивый к коррозии. В землю заглубляют трубы от 30 до 50 см.
Нужно установить канализацию. Это септик, имеющий камеры приёма и система, которая очищает стоки.

Проводим воду со скважины в жилище своими руками

Опишем подключение исходя из того, что скважина на участке есть. Бурение скважины можно заказать на фирме. Сначала нужно обустроить аккуратно скважину:

На трубу, которая выходит, одеваем крышку. Это оголовок. Лучше всего, когда у оголовка есть отвод (нужного диаметра). Можно сразу подключить водопровод.

Поставим кессон. В него вставляется оголовок. Вы можете установить кессон самостоятельно. Яму выкопайте вокруг скважины и поставьте туда резервуар. Покупайте пластиковый. В нём вы легко сделаете отверстие под трубу. Это чаще всего делают после бурения скважины. Не все ставят кессон, когда скважину пробуривают в подвале. Дальше нужно подключить все трубы. Автоматику можно поставить в самом кессоне либо в подвальном помещении.

Требуется погружение в саму скважину устройства. Чаще всего, чтобы достать к пласту с водой, требуется бурение глубокой скважины. Агрегаты, которые находятся сверху – не подходят. Нужны специальные – глубинные. Трубу со скважины подводят к кессону. На патрубок насоса нужно одеть шланг. По нему станет подниматься жидкость. Корпус привязывают тросом. Для этого используют ушко. Электрокабель подключается стяжками или верёвкой связывают трос с кабелем или шлангом.

Расстояние 0,5 м между соединениями. В выработку нужно осторожно опустить насос так, чтобы он не бился о стенки, сильно раскачиваясь. Потом подключаем шланг, который вывели наружу к трубе водопровода. Сверху оказалась водопроводная линия. Ведите её в дом.

Важно правильно проложить трубы, которые идут по улице. Ведь зимой они могут замёрзнуть, для того и подводят нагревающий кабель.

Не меньше, чем в глубину на 1,2 м прокладывают трубы. Если нагревающего кабеля нет, трубы нужно утеплять скорлупой. Она бывает из пенополиуретана, минваты или пенопласта. Труба уже в доме – сложную часть прошли. Теперь нужна внутренняя разводка под санузлы, стиральную машинку и другую бытовую технику, краны.

Рекомендуем посмотреть видео, в котором показано оборудование для автономного водоснабжения из скважины:

Нужно спроектировать всю систему, какой будет внутренняя провлдка по всем точкам. Лучшая подводка – коллекторная. Здесь водопровод один и от него разводка по точкам. Лучше всего брать полимерные трубы для подведения. Особенно если делаете своими руками. Они меньше засоряются и не такие дорогие. Старайтесь делать поменьше изгибов. Выбирайте такие конструкции, где сегменты соединяются, как муфта или закручиваются по резьбе. При сварке стык потом нельзя разнять и если нужно поменять часть, будете резать.

Вы изучили материал и теперь знаете, что пробурить скважину лучше нанять работников. А вот провести водопровод к дому, установить оборудование, вы можете или самостоятельно или со знающим напарником, либо нанять работников. В любом случае, сделать разводку по одному из способов не так уж сложно. Вы справитесь. Также рекомендуем посмотреть видео как пробурить скважину одному, своими руками и как выбрать унитаз дачный для уличного туалета.

Источники систем водоснабжения частного дома

Вступление

Естественное желание сделать загородный дом с удобной системой водоснабжения и канализации ставит перед собственником задачу выбора системы водоснабжения дома. Этот выбор может быть не таким богатым, ведь система водоснабжения напрямую зависит от источника воды и скорее всего для конкретного участка, выбирать придется из одного двух вариантов поступления воды. Давайте определим, как профессионалы делят системы водоснабжения.

Виды систем водоснабжения

Системы водоснабжения делят на автономные системы и централизованные системы. Для загородных поселков централизованнее водоснабжение скорее редкость, чем правило. Правда, большие котеджные поселки и деревни, могут быть иметь централизованный водопровод.

Автономная система водоснабжения, по определению не от кого не зависит. Это артезианская скважина, колодец или водозабор из открытого водоёма.

Рассмотрим автономные источники систем водоснабжения частного дома

Итак, частный дом в поселке без центрального водопровода. Откуда брать воду?

Вспомним, что вода нужна для бытовых и технических нужд. Бытовые нужды это домашний водопровод (питьевой и не питьевой). Технические нужды это полив участка, мойка машины и т.п. С водой для технических нужд немного проще. К воде для технических нужд меньшие требования к качеству воды и её очистке. Для технических нужд можно организовать водосливы для сбора дождевой воды и пропустив её через септик использовать для технических нужд.

С питьевой водой для домашнего водопровода всё немного сложнее. Основной источник для домашнего водопровода это скважина. Для питьевого водопровода вода должна браться с глубины из водоносного слоя между известняковыми породами. Называется такая скважина артезианской. Глубина скважины определяется геодезическими особенностями участка. Второй вариант скважины для питьевого водопровода это, так называемые песчаные скважины. Их глубина метров сорок. Вода берется из песчаного горизонта.

Достоинства и недостатки скважин

Артезианская скважина имеет неограниченный запас воды, вода высокого качества, но нужна лицензия на её устройство и стоит она дорого.

Скважина на песок, менее дорогая и не требует разрешения (лицензии). Однако, запас воды ограничен 500-550 литрами.

При обнаружении воды на небольшой глубине, до 20 метров, можно рассмотреть использования в качестве источника водоснабжения дома в виде колодца.

Колодец копается вручную, не требует лицензии и по стоимости наиболее дешевый источник водоснабжения. Однако, качество воды не достаточное и требует фильтрации, в межсезонье вода засоряется дождевыми водами и таяньем снега. Из-за этого требует частой очистки. Запас воды 1200-1300 литров.

Подробно говорить о централизованном водоснабжении кратко не получится. Её достоинства понятны, а недостатки не заставят вса от неё отказаться. Если в поселке есть центральный водопровод, в доме монтируется система водопровода, получается разрешение на подключение и дом подключается к центральному водопроводу. На самом деле процесс этот не такой простой и о нем поговорим в других статьях.

Статьи по теме водоснабжение и канализация загородного дома

Схема водоснабжения частного дома от скважины с гидроаккумулятором. Водоснабжение частного дома из колодца и скважины, с накопительным баком, гидроаккумулятором, автономное, резервное, схемы

ГлавнаяРазноеСхема водоснабжения частного дома от скважины с гидроаккумулятором

схема с гидроаккумулятором, как сделать своими руками + видео » SanDizain.ru

В наше время некачественная работа или даже полное отсутствие центрального водопровода на участке уже не является проблемой, так как водоснабжение частного дома можно обеспечить из автономного источника – скважины. Причем сделать это реально даже своими руками. В частности, наиболее доступной и одновременно функциональной считается схема водоснабжения с гидроаккумулятором. Ее устройство включает в себя три обязательных стадии: организация источника воды, установка оборудования и разводка трубопровода. Чтобы обеспечить бесперебойную систему автономного водоснабжения, необходимо знать, как грамотно реализовать все три стадии – далее пошагово с видео разбираемся в каждой из них.

Бурение скважины

Первый шаг – создание источника воды, то есть бурение скважины. Ее глубину нужно определять по двум факторам: залегание водной жилы на участке и ваши конкретные потребности в водоснабжении. Существует несколько методов бурения, но самый простой и вместе с тем эффективный вариант – ударно-канатный. Для его реализации вам понадобиться соорудить своеобразную опорную треногу из металлических труб и зафиксировать на ней специальный забивной стакан – он крепится посредством механической лебедки с тросом.

Важно! Высота опорной треноги должна напрямую соотноситься с габаритами стакана: чем объемнее стакан, тем выше тренога. В идеале опора должна превышать стакан по длине на 1,5-2 м.

Непосредственно бурение выполняется по следующей схеме:

с напором вбиваете стакан в землю;
стакан забирает грунт;
поднимаете стакан и удаляете из него грунт;
вновь вбиваете стакан.

Выполняете аналогичные действия, пока скважина не достигнет нужной глубины. После завершения бурения в скважине нужно установить обсадную трубу – металлическую или пластиковую с резьбовым соединением. Она должна максимально плотно прилегать к грунту.

И финальный процесс организации источника воды – прокачка готовой скважины: с помощью насоса из нее необходимо откачать грязную воду с песком и глиной.

Схема: система автономного водоснабжения

Установка кессона

Второй шаг – монтаж кессона, который будет защищать скважину и ее содержимое от таких негативных факторов, как замерзание, заиливание, попадание грязных грунтовых вод. Как правило, кессон представляет собой прочный цилиндр из пластика или металла – его размеры нужно подбирать в зависимости от габаритов скважины. Прибор обязательно должен закрываться герметичной крышкой с отверстиями для труб и другого оборудования.

Совет. Чтобы кессон не деформировался в процессе эксплуатации, его рекомендуется обшить теплоизоляционным, но обязательно негорючим материалом, и дополнительно закрыть пластиковыми листами или обложить кирпичами.

Установка кессона не требует больших усилий. Сначала нужно вырезать в дне емкости отверстие – его диаметр должен быть чуть больше диаметра обсадного ствола. Затем кессон опускается в скважину – он должен подниматься над верхним уровнем грунта не больше, чем на 20 см. После этого обсадной ствол обрезается и приваривается к отверстию емкости.

Монтаж насоса

Третий шаг – установка насоса, выполняющего роль сердца всей водопроводной системы. При выборе прибора следует учитывать несколько важных показателей:

диаметр обсадного ствола;
высота и напор подачи воды в скважине;
ожидаемый объем поступающей воды из скважины;
планируемый расход воды.

Принимайте во внимание, что мощность оборудования не должна превышать показатели производительности скважины, чтобы избежать «сухого» хода насоса. Также прибор должен быть на 10-15% меньше диаметра обсадной трубы, чтобы сохранялась возможность его обслуживания.

Установка насоса выполняется таким образом:

На крепежные элементы насоса фиксируется трос – он защищает прибор от аварийного опускания.
На насос устанавливается обратный клапан – он делает невозможным обратный ход водного потока в скважину.
К насосному оборудованию присоединяются труба водопровода и кабель электропитания. Параллельно с этим кабель фиксируется к трубе пластиковыми хомутами с шагом в 1,5 м.
Насос медленно опускается в обсадной ствол, а затем фиксируется тросом на высоте 1 м от дна скважины. Вторым концом трос закрепляется на оголовке скважины.

Схема: подключение автоматики

Далее следует позаботиться об очистных фильтрах – их устанавливают на трубу, которая подает воду от насоса к гидроаккумулятору. В обязательном порядке используется фильтрующий прибор грубой очистки, а приборы тонкой очистки, угольные, умягчители и др. устанавливаются в зависимости от назначения воды из скважины.

Работа с гидроаккумулятором и автоматикой

Четвертый шаг – установка гидроаккумулятора и настройка автоматики. Гидроаккумулятор – обязательный компонент в системе индивидуального водоснабжения. Это обуславливается целым рядом его функций: поддержание постоянного давления воды для бесперебойного функционирования системы, защита насоса от гидроудара при его активации и деактивации, создание резервного объема воды.

По своей сути гидроаккумулятор является накопительным баком, который наполняется водой под давлением насосного оборудования. Он оснащается специальными автоматическими устройствами, которые обеспечивают запуск системы и поддерживают заданные параметры ее работы. Комплект автоматики включает в себя: датчик давления, реле и манометр. Все эти устройства подключаются к гидроаккумулятору посредством штуцера с пятью выходами: три выхода нужны для соединения гидробака с компонентами автоматики, один – для присоединения к насосу и один – для подключения к водопроводной трубе.

Укладка трубопровода

Пятый, финальный шаг – проведение трубопровода от скважины непосредственно в дом. Начинается работа с обустройства траншеи – ее выкапывают ниже глубины промерзания почвы. Траншею утрамбовывают песком и щебнем – на полученную подушку укладываются трубы от скважины.

Для обустройства трубопровода рекомендуется использовать металлопластиковые, ПВХ или полиэтиленовые трубы. Их обязательно утепляют. Для этой цели может применяться или пенопластовая скорлупа, или специальный греющий кабель – второй вариант более эффективен и надежен.

Совет. Выбирайте для трубопровода двухжильный кабель с переменным сопротивлением – он не только удобнее в эксплуатации, но и позволяет уменьшить затраты электроэнергии.

Чтобы обеспечить еще более качественную теплоизоляцию, водопроводные трубы помещают или в гофрированную, или обычную канализационную трубу увеличенного диаметра. В нее же проводят и кабель питания насоса – в последующем его подключают к коробке питания, установленной непосредственно в доме.

Трубы от скважины рекомендуется заводить в жилище через подвал, но если такой возможности нет, можно задействовать наружные стены. Но при этом трубопровод нельзя изгибать – лучше соединять отдельные участки труб с помощью специальных муфт.

Подключение внутри дома

Когда трубопровод будет проведен в дом, следует выполнить разводку труб с последующим их подключением ко всем имеющимся точкам водопотребления.

Как видим, для обеспечения автономного водоснабжения частного дома необходимо позаботиться о трех составляющих системы: скважина, оборудование и трубопровод. Скрупулезно выполнив каждый шаг по обустройству этих компонентов, вы получите индивидуальный водопровод, который будет бесперебойно удовлетворять ваши бытовые и технические потребности в чистой воде.

Система водоснабжения своими руками: видео

Водоснабжение частного дома: фото

sandizain. ru

Как провести воду в дом из колодца или скважины

Водоснабжение частного дома чаще всего делают из колодца и скважины. Для автоматической подачи применяют насосы. Их тип и производительность выбираются в зависимости от расхода воды и того, на какую высоту ее нужно поднимать. Систем частного водоснабжения существует два вида:

с накопительным баком;
с гидроаккумулятором.

Для бесперебойного водоснабжение частного дома со стабильным давлением и запасом воды можно поставить и накопительный бак, и гидроаккумулятор. Это — вариант для тех, кто ценит комфорт.

Система с накопительным баком

Содержание статьи

Основа такой системы — емкость для воды, которая устанавливается на значительной высоте. Если есть место, резервуар ставят на чердаке, если нет — можно построить специальную вышку или установить ее на крыше соседнего сооружения. От емкости по дому расходятся трубы, разводящие воду по точкам потребления.

Система водоснабжения частного дома с накопительным баком (из колодца или скважины — неважно)

Работает эта система так:

Вода из колодца или скважины насосом подается в емкость, ее уровень контролируется поплавковым механизмом. При достижении порогового значения насос отключается.
За счет того, что накопительная емкость находится выше всех точек раздачи воды, в системе создается некоторое давление. При открывании крана за счет этого давления вода поступает в точку раздачи.
При снижении уровня воды в емкости ниже определенной отметки, включается насос, добавляя воду.

Система водоснабжения частного дома или дачи с накопительным резервуаром проста и недорога. Но есть целый ряд серьезных недостатков:

При такой организации водоснабжения давление в системе низкое, да еще и переменное — зависит от уровня воды в емкости и количества открытых кранов. Из-за этого никакая бытовая техника работать не будет (автоматическая стиральная машина, электрический водонагреватель (бойлер), посудомойка, автономная система отопления и т.д.).
При отказе автоматики есть реальная угроза затопить дом водой, переливающейся через край. Опасность можно уменьшить, если сделать систему аварийного слива воды. Для этого в накопительную емкость чуть выше требуемого уровня воды приваривают трубу, через которую в случае повышения уровня вытекают излишки. Трубу вывести можно в канализацию или дренажную систему, а можно — в огород. Но нужна какая-то индикация того, что воды в баке слишком много (звук льющейся воды — тоже один из сигналов).
Емкость имеет солидные размеры, и место для нее найти не всегда легко. Как вариант — построить вышку рядом с домом, на которой расположить бак для воды.

Если на даче никакой техники не предвидеться, использовать можно и такую схему снабжения водой. Но в доме мало кого такой вариант устроит. Нужно будет рассмотреть следующий вариант.

Схема с гидроаккумулятором и насосной станцией

Эта система водоснабжение частного дома из колодца и скважины обеспечивает стабильное давление, потому можно подключать любую технику. В ее основе тоже лежит насос, но подает воду он в гидроаккумулятор, а управляется системой автоматики. Если все эти компоненты объединены в одно устройство — оно называется насосной станцией.

Схема водоснабжения частного дома с гидроаккумулятором

Гидроаккумулятор для водопровода — железный бак, разделенный эластичной мембраной (резиновой) на две части. В одной части закачан под определенным давлением газ, во вторую поступает вода. Заполняя бак вода, растягивает мембрану, сжимая газ еще больше, из-за чего в системе и создается давление.

Принцип работы системы водоснабжения с гидроаккумулятором такой:

Насос включается, качает воду, создавая заданное давление в системе. Оно контролируется датчиками. Их два: верхнего и нижнего порога давления. При достижении верхнего порога датчик отключает насос.
При открывании крана или расходе воды техникой происходит постепенное снижение давления в системе. При достижении нижнего порога второй датчик дает команду на включение насоса. Вода подается снова, выравнивая его.

Такая система автономного водоснабжения дает более высокий уровень комфорта. Но для ее организации требуется больше средств: насосная станция и гидроаккумулятор достаточно дорогие устройства. Кроме того, это оборудование более требовательно к качеству воды (минимум примесей) для чего должен стоять хороший фильтр. Есть требования и к трубопроводу (гладкие внутренние стенки) и к производительности насоса: вода должна подаваться постоянно, без перебоев. При использовании в качестве источника воды колодца, он должен иметь хороший дебет (вода должна поступать быстро), что не всегда возможно. Потому такие схемы чаще реализуются со скважинами.

Про то, как собирать скважинный насос, смотрите видео.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

уложить их ниже глубины промерзания грунта;
закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь.

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Из чего состоит

Источник воды и ввод его в дом — далеко не вся система водоснабжения. Нужны еще фильтры. Первая, грубая фильтрация происходит еще в точке всасывания. В таком виде ее можно использовать для технических целей, например, завести в туалет. Но даже для полива неочищенную воду можно подавать далеко не в каждом случае, а в душ или на кухню — тем более. Потому водоснабжение частного дома из колодца и скважины включает в себя еще и систему фильтров.

План водоснабжения частного дома из колодца

Обратите внимание: на рисунке есть три ступени фильтрации:

на всасывающей трубе — сетчатый фильтр;
перед входом в насос — фильтр грубой очистки;
перед подачей в дом — фильтр тонкой очистки.

На каждой из ступеней фильтр (или фильтры) подбирается в зависимости от воды. Ее качество определяется в лаборатории. На основании химического состава и подбирается оборудование для очистки.

Автономное водоснабжение

Всем хороши системы с насосными станциями, кроме того момента, что для их работы требуется электричество. Запас воды есть, но он равен объему гидроаккумулятора, а он не больше 100 литров. Такого количества надолго не хватит. Если вам нужен резервный запас хотя-бы на день или больше, лучше всего закачивать воду сначала в накопительный бак, а из него подавать на вход насосной станции. Такая же система хорошо работает и в случае, если ваш дом подключен к централизованному водопроводу, но в нем давление очень низкое или вода подается по часам.

Как собрать автономное водоснабжение частного дома своими руками

В представленной на фото схеме нет только аварийного перелива. Это трубопровод, выходящий из накопительного бака чуть выше максимального уровня воды. Он выводится в канализацию. По нему стекают излишки воды в случае неполадок с поплавковым механизмом. Если его не установить, можно залить дом.

Если вам необходимо резервное водоснабжение частного дома на случай отключения электроэнергии, накопитель нужно устанавливать наверху, выше всех точек водоразбора. Тогда при отключении электрики вода будет в трубы подаваться самотеком. Душ вы принять не сможете, но в кранах она будет. Это будет бесперебойное водоснабжение частного дома в любых условиях.

stroychik.ru

Водоснабжение частного дома из скважины своими руками от А до Я

Ваш частный дом оснащен автономным источником воды и вы хотите организовать водоснабжение частного дома из скважины? Согласитесь, что иметь абсолютно независимые коммуникации весьма удобно. У вас нет практического опыта в обустройстве системы водоснабжения и вы сомневаетесь в собственных силах?

Мы поможем вам справиться с поставленной задачей. Ведь человек способен больше месяца жить без пищи, но без воды не протянет и трех дней. Поэтому организация бесперебойных поставок воды из скважины является первоочередным делом в вашем ежедневнике. На помощь придут полезные рекомендации по обустройству системы водоснабжения, собранные с нашей статье.

Также здесь вы найдете поэтапный инструктаж с красочными фотографиями и подробными схемами. Для более простого восприятия информации мы подобрали видеоролик о самостоятельной организации системы автономного водоснабжения из скважины.

Содержание статьи:

Вода для автономного водоснабжения

Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.

Если представить все просто и доступно, то выделяют три вида подземных вод.

Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.

Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на проведение анализа воды организации.

По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.

Схема, имитирующая гидрогеологический разрез без соблюдения масштаба, демонстрирует принцип залегания и распространения подземных вод

Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец — самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Галерея изображений

Фото из

Комплект оборудования для абиссинской скважины

Устье скважины иглы

Абиссинский колодец в подвале дома

Полив огорода из скважины иглы

Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.

Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды

Тонкости обустройства системы водоснабжения

Процесс обустройства автоматизированной системы поставок воды из скважины прямиком в дом для удовлетворения бытовых и хозяйственных потребностей условно можно разделить на несколько этапов. Разберем подробнее каждый из них.

Этап #1 — правильный выбор места

Первым делом нужно определиться с местом расположения скважины. Когда-то их предпочитали бурить прямо под домом — кухни тогда часто устраивались в подвале и такое решение казалось удобным.

Но дело в том, что при таком расположением проблематично промыть скважину при необходимости. А уж если она выйдет из строя, то то пробурить новую и вовсе невозможно. Так что лучшее место для скважины — где-то снаружи, хоть и не сильно далеко.

Обязательно учитываем санитарные нормативы. Точка водозабора должна находиться не ближе 20 метров от выгребной ямы или септика при глинистых грунтах: суглинках, супесях.

Наличие песка, способного пропускать и «впитывать» бытовые стоки, увеличивает указанное расстояние до 50 метров.

Расстояние между скважиной и поверхностными источниками загрязнения допускается 20 м, так как скважина считается защищенной точкой водозабора

Следует помнить, что чем дальше точка водозабора от точки водоразбора, тем больше средств уйдет на устройство водопровода. Дачникам, прокладывающим летний водопровод на участке, удаленность от источника не слишком интересна.

Учитывать ее должны любители постоянного проживания за городом. Ведь для сооружения стационарной системы водоснабжения потребуется рыть траншею.

Абиссинский колодец и мелкие скважины не стоит располагать ближе 5 м к фундаменту. Извлекая подземную воду, они будут заодно тащить частицы рыхлого грунта и постепенно вымывать породу.

Со временем процесс подобного ослабления может привести к просадке и деформации фундамента. Зато глубокие скважины на свойства подстилающих фундамент пород практически не влияют.

Галерея изображений

Фото из

Место для неглубокой скважины

Поиск места под глубокую скважину

Кессон для источника воды

Оптимальная длина трубопровода

Этап #2 — определение общей схемы

Конструктивно вся схема выглядит просто. Главный элемент — насос. Он и поднимает воду с глубины. Может располагаться непосредственно в скважине (погружной) или работать на поверхности (поверхностный). Первый вариант обеспечивает забор воды с большей глубины.

Внутренний водопровод устраивается или с расположенным на чердаке баком-накопителем, из которого вода поступает к потребителю самотеком, или с гидропневматической установкой, расположенной в подвальном помещении или перовом этаже

Второй удобнее монтировать и обслуживать, он предпочтительней при больших сезонных перерывах (на дачном участке, например). Но поверхностный насос не обеспечивает подъема с глубин свыше 8 метров.

Тут еще следует учитывать и удаление по горизонтальным участкам на поверхности — 10 метров транспортировки воды в горизонте приравниваются метру подъема. Кстати, еще одна причина не удалять сильно скважину от дома.

Галерея изображений

Фото из

Подготовка гидроаккумулятора к подключению

Уплотнение соединения сантехническим льном

Навинчивание отвода на гидробак

Подсоединение водопроводной трубы к отводу

Далее вода поступает в гидроаккумулятор. Он представляет собой стальной или пластиковый резервуар. В нем имеется резиновая емкость, куда накачивают воздух.

Этот сжимаемый объем и создает давление в системе и вытесняет воду к точкам разбора— вода, как известно, не сжимается, а вот воздух таким свойством обладает.

Автоматика следит за перепадами давления. При падении давления ниже заданного уровня она включает насос, при достижении — выключает. Так создается стабильное давление в системе и нормальная подача воды к точкам разбора.

Мощность и объем гидроаккумулятора (и насоса) подбирают с небольшим запасом, исходя из пикового варианта расхода. То есть плюсуют все точки: туалет, раковину, душ и так далее. Если есть сезонный полив, то его тоже учитывают при расчете.

Типовая схема водоснабжения частного дома от скважины, обустроенной кессоном

Помимо насоса и накопителя, в набор входит обратный клапан, препятствующий току воды обратно в скважину, предохранительный клапан, сбрасывающий давление, различные датчики и реле, запорная арматура и фильтры.

Песчаные косые фильтры обязательны и предотвращают проникновения песка в систему. А вот фильтры тонкой очистки нужно подобрать, исходя из состава добываемой воды.

Все линии автономной водопроводной сети должны отсекаться запорными вентилями. Желательно, чтобы соединения выполнялись разборными — при помощи так называемых «американок».

Но вообще, окончательная конфигурация всей схемы варьируется, исходя из конкретных задач. Но основа на базе насоса и гидроаккумулятора всегда остается неизменной.

Схема водоснабжения из скважины не сильно сложная и может быть собрана своими руками

Этап #3 — компоновка и расположение оборудования

При монтаже водоснабжения из скважины своими руками чаще всего вызывает затруднение размещение оборудования. Тут вариантов много.

Наиболее рациональным стоит признать устройство кессона — специального колодца у скважины, где и располагают все механизмы. Получается, что оборудование стоит непосредственно у точки забора воды и затраты на транспортировку по горизонту минимальны.

Второй плюс — тишина в доме. Насосная станция довольно шумное устройство, так что размещение ее вне периметра жилой зоны оправдано.

Часто оборудование насосной станции устанавливают непосредственно в кессоне скважины — тише в доме

Кессон представляет собой укрепленную и утепленную яму с утепленным же перекрытием, заглубленным на глубину ниже расчетной точки промерзания.

Этим исключается промерзание кессона — дело в том, что температура на грунта на этой глубине примерно неизменна круглый год и всегда выше нуля.

Так что при нормальном утеплении стенок и оголовка кессона риска падения температуры нет. Наземные сооружения в таких случаях работают много хуже.

Если устройство кессона невозможно по каким-либо техническим причинам, устье скважины закрывают герметичным оголовком

Если нет возможности соорудить кессон, то все оборудование можно разместить и в доме. Хорошо, если для этих целей будет выделено отдельное помещение.

При продуманном размещении оборудования оно не занимает много места в выделенном для него помещении

Если нет возможности выделения для подобных целей отдельной изолированной площади, можно для этого использовать ванную комнату. Если и там нет места, то можно присмотреться к шкафам под мойкой на кухне.

Накопительный бак, фильтры для очистки воды и систему нагрева лучше всего расположить в специально устроенном техническом помещении

Часто размещают под лестницей или в кладовке, хорошо для подобных целей подходит подвал или даже погреб — этот вид оборудования не так уж и громоздок и неприхотлив.

Тут главное не место монтажа, а его правильность. А уже само месторасположения на качество работы совершенно не влияет. На удобство доступа — да. Но не на работу.

Можно расположить оборудование в кухонном шкафу под мойкой — это один из самых популярных вариантов размещения оборудования

Этап #4 — особенности прокладки труб

Трубы для монтажа всей системы лучше брать пластиковые, ПНД. Они легкие, долговечные, надежные. Не боятся коррозии, на внутренней поверхности не образуется бактериального налета.

Стойко переносят гидроудары, могут выдержать замерзание воды внутри них. Хотя до этого, конечно, лучше не доводить. Их просто гнуть и резать. Допускается укладка непосредственно в грунт.

Утепление ввода на пути от скважины до дома никогда не бывает излишним. Особенно, если в регионе проживания наблюдаются холодные зимы

На участке вне дома трубы прокладывают на глубине ниже точки промерзания. В крайнем случае существует специальный низкотемпературный обогревающий кабель, который пропускают в трубу и подключают к электрической сети.

Он не дает замерзнуть воде внутри магистрали даже в сильные морозы. Но это лишний расход электроэнергии — куда проще и действенней просто осуществить прокладку трубы чуть глубже.

Если прокладка стационарного трубопровода производится ниже глубины сезонного промерзания грунтов, утепляют только участок выше уровня промерзания

Ввод водопровода от скважины в дом лучше производить тоже на глубине, под землей. Если это невозможно и приходится запускать трубу в дом через цоколь, то этот участок подлежит обязательному утеплению.

Причем утеплитель должен начинаться еще ниже уровня промерзания.

Если планируется выход питающей трубы в пределах промерзающего участка, ее следует обязательно утеплить — при этом утепление должно начинаться на участке, расположенном ниже расчетной глубины промерзания

Уже в доме монтаж может производиться любым способом: трубы ПВХ, медь, сталь и так далее — кому что удобнее и проще. Главное, чтобы это было надежно и добротно.

Грамотное устройство водоснабжения от скважины до частного дома гарантирует безотказность работы системы и отсутствие поломок оборудования

Много вопросов вызывают расположение датчиков и их ассортимент, правила установки запорной и предохранительной арматуры.

Выводы и полезное видео по теме

Лучшим подспорьем для пояснения подобных темных мест будет видео, представленное ниже.

Просто помните принцип: всегда берите все параметры с запасом.

Соорудить систему водоснабжения из скважины собственными руками можно самостоятельно, если следовать указаниям сборников строительных и технологических правил.

sovet-ingenera.com

как сделать и провести систему водоснабжения своими руками. Как правильно выбрать насос и гидроаккумулятор

Одним из главных элементов благоустройства частного дома является водопровод. Независимо от того, когда прокладывается система водоснабжения — на этапе закладки фундамента или во время капитального ремонта здания, к этапу проектирования необходимо подходить с полной ответственностью. Как правильно провести водопровод в доме, с чего начать и какие материалы использовать, давайте разберемся.

ПоказатьСкрыть

Какие бывают скважины

Прежде чем приступить к реализации автономного водоснабжения, нужно выяснить источник подачи воды и методы его обустройства.

Скважина на песок

Скважина на песок считается более финансово экономичным, бюджетным вариантом. Она представляет собой источник, глубина которого достигает первого песчаного слоя. Подобный вид водозабора позволяет получить чистую и прозрачную воду, так как водоносные слои располагаются после суглинистых, фильтрующих водные ресурсы. Скважина зачастую используется в тех случаях, когда залегание водного слоя достигает 40 м.

К ее основным плюсам можно отнести:

относительно короткое время бурения. Скважину можно сформировать всего за 1-2 дня в зависимости от используемой техники и необходимой глубины;
дешевизна. Невысокая стоимость скважины на песок, по сравнению с артезианской, объясняется малой глубиной водозабора;
отсутствие необходимости оформлять документацию на проведение работ.

В то же время такая скважина имеет ряд недостатков, среди которых наиболее существенными считаются: короткий срок эксплуатации (до 10 лет) и лимитированный запас водных ресурсов в источнике.

Процесс бурения скважины на песок состоит из следующих мероприятий:

забор водных ресурсов на пробу;
получение документов о качестве почвы и глубине нахождения воды;
бурение шахты скважины;

Важно! Рекомендуется бурить шахту вручную, так как механизированный метод предполагает выполнение работ на установленной глубине. Это может привести к тому, что водяной источник останется выше дна скважины.

укрепление водозабора трубами;
обустройства фильтра на дне. Для фильтрующего элемента отлично подойдет гравий, который располагают на дне скважины;
настройка насосного агрегата и систематическое откачивание воды.

Скважина на песок является оптимальным решением при ограниченном бюджете, малой площади земельного участка и небольшом числе точек водоразбора.

Скважина на известняк

Артезианский водозабор (скважина на известняк) считается более дорогим, так как бурение производится на значительных глубинах.

Его ключевым преимуществом является то, что работы можно проводить практически в любых местах, при этом известняковый слой изолирован от грунтовых вод и позволяет получить воду, не нуждающуюся в дополнительном очищении. Также к ключевым достоинствам артезианской скважины относят:

длительный срок эксплуатации, около 50 лет;
отсутствие спецобслуживания;
отсутствие надобности монтажа спецфильтра;
возможность обслуживания сразу нескольких жилых объектов;
практически неограниченные запасы воды.

Что касается минусов, то здесь отмечается высокая стоимость бурения, поскольку технология довольно сложная, требует спецтехники и профессиональных навыков.

Знаете ли вы? Согласно законодательству, артезианская вода является государственным стратегическим запасом. Это обозначает, что на проведение водозабора такого типа необходимо получить соответствующие разрешения.

Бурение артезианской скважины осуществляется механизированным методом: роторным, шнековым, колонковым или ударно-канатным. Способ будет зависеть от условий эксплуатации скважины, типа почвы, местности.

Необходимое оборудование и конструкции

Если в качестве автономного водоснабжения используется скважина, тогда для обустройства водопровода необходимо, кроме труб, специальное оборудование: погружной или поверхностный насос, фильтры для грубой и тонкой очистки, аппараты для раздачи воды.

Насос

Место для установки водоснабжающей техники во многом зависит от характера скважины:

неглубокая — для нее идеальным вариантом считается поверхностный насос;
глубокая — используют погружной насос.

Видео: как выбрать насосное оборудование

Поверхностный тип наноса более дешевый, он простой в установке, неприхотлив в обслуживании. Наиболее оптимальным вариантом является насосная станция «3 в 1», в конструкцию которой входит поверхностный насос, мембранный бак и соответствующие автоматические элементы.

В скважину опускается только шланг, всасывающий воду. Это существенно упрощает обустройство водозабора и техобслуживание насоса.

Аналогичные насосные станции обладают одним очень существенным минусом — маленькая высота подъема воды. Помпа устройства способна поднять воду с небольшой глубины до 10 м. Из-за этого насосные станции приходится располагать как можно ближе к самой скважине. В противном случае придется использовать дополнительные агрегаты, чтобы преодолеть гидросопротивление от источника.

Для того чтобы выбрать поверхностный насос, учитывают следующие параметры:

глубина залегания вод;
высота водных ресурсов в шахте;
высота точки водоразбора;
объем потребляемых ресурсов.

Погружной насос применяется, когда необходимо поднимать воду с глубины более 10 м. Он оснащен специальной автоматикой, посредством которой обеспечивается подача воды из дома. В данном случае нет ограничений по месту установки техники. Бак и устройство управления станцией разрешается монтировать в любом месте от устья скважины. Специалисты рекомендуют выбирать сухое, чистое техпомещение в доме или подвале.

Гидроаккумулятор

Несмотря на то что гидроаккумулятор не является обязательным элементом при организации водопровода, его используют практически повсеместно. Агрегат дает возможность постоянно поддерживать давление в системе на необходимом уровне, при том что насосное оборудование функционирует не постоянно.

Гидроаккумулятор — это бак, который разделен на две части мембраной. Основная задача агрегата заключается в поддержании и плавном изменении давления воды в системе. В одной части бака находится воздух, во второй — определенный запас воды, в зависимости от объема (10-1000 л).

Когда объем жидкости падает до установленного минимального значения, автоматически включается насос, который восполняет нехватку воды. Можно гидроаккумулятор не устанавливать, в таком случае накопительный бак следует расположить в самой высокой точке объекта. Но нужно понимать, что подобная конструкция не способна обеспечить постоянное давление в системе, и вода будет подаваться без желаемого напора, самотеком.

Кроме этого, отсутствие гидроаккумулятора не сможет обеспечить полноценную работу другой технике, к примеру, стиральной или посудомоечной машине.

Система фильтров

Система фильтрации также не является обязательным атрибутом водоснабжения. Однако, с практической стороны и с точки зрения безопасности водных ресурсов домовладельцы не отказываются устанавливать такое оборудование.

В большинстве случаев вода, поступающая из скважины, загрязнена различными механическими примесями и нуждается хотя бы в минимальной очистке. В таких случаях профессионалы рекомендуют воспользоваться фильтрами грубого очищения.

Чтобы максимально повысить уровень защищенности бытовых приборов и системы водоснабжения, следует выяснить состав и характер примесей в жидкости. Для этого осуществляют забор воды, которую относят и проверяют в лабораториях. Развернутый анализ показывает, какие фильтры необходимы для данного водопровода.

Видео-обзор системы фильтров для очистки воды из скважины

Система водоочистки представляет собой комплект фильтров, которые специально подобраны согласно результатам исследований состава воды. Система фильтрации монтируется после установки гидроаккумулятора. Используют два вида фильтров:

первый монтируется на краю трубы, которая помещена в скважину. Он позволяет очистить жидкость от грубых механических загрязнений;
второй устанавливается в доме. Он представляет собой набор специализированных фильтров с многоступенчатой фильтрацией.

Устанавливать фильтры тонкой очистки или систему обратный осмос в подобных случаях нецелесообразно. Такие агрегаты монтируются на кухнях, где необходимо получить хорошую, качественную питьевую воду.

Знаете ли вы? Вода является переносчиком 85% всех заболеваний в мире. Ежегодно 25 млн человек умирает от этих заболеваний.

Кессон

Если нет места или возможности устанавливать узел водоснабжения в помещении, используют кессон — подземный колодец (специальная емкость) из надежного материала, который монтируют над скважиной.

Кессон не загромождает участок, не занимает полезную площадь, он позволяет защитить водозабор от проникновения паводковых вод или его затопления после обильных атмосферных осадков.

Традиционный кессон имеет простую конструкцию. В продаже есть заводские емкости, полностью готовые к работе. Нужно только отрыть котлован и опустить емкость на необходимую глубину. Кессон оборудован всеми нужными отверстиями для коммуникаций, требуется через герметичные манжеты вывести в них трубы, кабель и т. п. Магазинные кессоны производят из пластика либо из стали.

Можно построить подземный колодец своими силами. Он обойдется намного дешевле, но потребует немало физических усилий и времени. Самым простым вариантом является использование колец для колодца, которые вкапываются в землю и накрываются сверху люком.

Дно резервуара необходимо забетонировать, а самой конструкции обеспечить надежную гидроизоляцию, используя специальную мастику или битумный материал.

Сформировать кессон своими руками также можно из кирпича, блоков, бетона. Отлично подойдет в качестве колодца стальная бочка.

Необходимые материалы и инструменты

Монтаж водопровода невозможно представить без применения специальных материалов: труб и фитингов (соединительных частей). Для разводки могут применяться такие виды труб:

медные — долговечные, очень надежные, не боятся коррозии, устойчивы к ультрафиолетовым излучениям, антибактериальные, равнодушны к перепадам температур и высоким нагрузкам. Их единственным существенным недостатком считается высокая стоимость;
стальные — прочные, надежные, долговечные, но при длительном воздействии воды ржавеют. Кроме этого, такой водопровод требует немалых усилий при организации;
пластиковые (полипропиленовые) — долговечны, просты в установке, обладают небольшим весом, не протекают, не поддаются коррозии, сравнительно дешевые;
металлопластиковые — просты в монтаже, препятствуют скапливанию отложений и появлению ржавчины, но достаточно чувствительны к высоким и низким температурам, ломаются при сгибании.

Специалисты однозначны в своем выборе и советуют отдавать предпочтение пластиковым изделиям. Водопровод, построенный на металлопластиковых трубах, предполагает применение стальных фитингов с резиновыми прокладками, что является довольно ненадежным, поскольку приходится регулярно подкручивать детали водопровода.

Пластиковые трубы не боятся коррозии, не протекают, легко поддаются нужной форме, стоят намного дешевле металлопластиковых или медных. Срок эксплуатации такого водопровода составляет около 50 лет.

Для герметичного и прочного соединения элементов системы потребуется специальная запорная арматура: вентили, фитинги, сантехнические аксессуары. Фитинги — соединительные уголки, тройники, переходники, следует выбирать из того же материала, что и труба.

Важно! Запорная арматура должна быть высочайшего качества, проверенных и надежных производителей. Не стоит экономить на ней, так как хорошая арматура предотвратит разрыв системы и ее протекание.

К сантехнике относят сливные бачки, смесители (краны), сифоны. Профессионалы также не советуют экономить на данных приборах.

Из инструментов при установке водопровода понадобится паяльник или утюг, с помощью которого выполняется спайка пластиковых изделий. Купить его можно в любом строительном магазине, стоит он недорого.

Технология создания водопроводной системы

Перед тем как непосредственно приступить к созданию водопроводной системы, рекомендуется продумать схему водоснабжения, в которой отметить основные узлы, водозаборные точки и другие отдельные элементы.

Прокладка водопровода «дом — скважина»

Прокладка системы водопровода начинается с разводки труб, которые необходимо подвести ко всем требуемым местам, то есть потребителям. Движение начинается с источника, в роли которого выступает скважина.

Видео: как обустроить скважину и ввод водопровода в дом

Подводка труб осуществляется ниже уровня промерзания почвы, по песчаному основанию.

Важно! Если трубопровод прокладывается на границе промерзания грунта, тогда следует обернуть трубы утеплительным материалом, чтобы избежать замерзания водных ресурсов в зимний период.

В качестве труб отлично подойдут изделия из полипропилена, с внутренним диаметром от 3 см. В том случае если водопровод длинный, трубы соединяют раструбными хомутами подходящей формы: угловыми, прямыми, треугольными и т. п.

Трубу посредством хомута или переходника на резьбу, нужно присоединить к насосу. Далее от источника проводится прокладка труб к дому, до гидроаккумулятора.

Схема проведения труб выполняется одним из методов:

Последовательное соединение. Такой метод отлично подходит для небольших домов с количеством жильцов 2-3 человека. Принцип работы схемы простой: водные ресурсы поступают по основной трубе в дом, а рядом с каждой водоразборной точкой (краном, смесителем) устанавливается тройник, который направляет воду к потребителю. Существенным минусом такого монтажа является очень низкое давление воды при открытии сразу нескольких кранов.
Коллекторное присоединение. Его суть заключается в том, что трубы прокладываются от коллектора к каждой отдельной точке. В таком случае давление воды для кранов будет практически одинаковым.

Оптимальным вариантом разводки труб считается второй. Несмотря на то что обойдется он немного дороже, однако позволит получить хороший, качественный поток водных ресурсов нужного напора.

При выполнении разводки труб рекомендуется придерживаться несколько основных правил:

Трубы проводятся, минуя все стройконструкции. Если совершить это невозможно, тогда они должны проходить через стену по специальному стакану.
Все детали системы в доме нужно проводить таким образом, чтобы они находились на некотором расстоянии от стен. Это даст возможность при необходимости облегчить процедуру ремонта.
Если осуществляется обход наружных углов, тогда трубу следует проводить на расстоянии 1,5 см от него, при обходе внутренних углов — на расстоянии 4 см.
Фиксировать элементы трубопровода рекомендуется при помощи специальных одинарных или двойных клипс.

Видео: достоинства и недостатки разводки труб тройниками или коллектором

Как говорилось выше, соединение полипропиленовых труб водопровода проводится при помощи паяльника.

Монтаж кессона

Для монтажа кессона следует предварительно приготовить углубление. Для этого вокруг скважины выкапывают яму до 2 м глубиной и шириной приблизительно 1,5 м, в зависимости от габаритов используемой емкости. Если во время земляных работ яма наполняется водой, то ее углубляют еще на несколько сантиметров и параллельно с этим выкачивают жидкость.

В результате должна получиться яма, внутри которой расположена обсадная труба. На дне кессона нужно вырезать отверстие, диаметр которого равняется диаметру трубы.

Затем емкость следует опустить в яму, придерживаясь центра, после чего обсадную трубу можно обрезать и приварить к дну кессона с помощью электрической сварки.

Видео: как проводится монтаж кессона

К получившейся конструкции рекомендуется вмонтировать трубу для выведения водных ресурсов и установить электрокабель насоса.

Кессон следует засыпать грунтом, оставив на поверхности только люк, требуемый для входа в середину конструкции.

Подключение насоса

Следующим этапом проведения водопровода является установка и подключение насоса. Они происходят по такому алгоритму:

перед монтажом насоса нужно тщательно прочистить скважину, пока вода не перестанет давать осадок;
в скважину приблизительно на расстоянии 1 м от дна источника нужно разместить насос, при этом он должен находиться целиком в воде;
вместе с этим необходимо осуществить установку ПВХ трубы, по которой вода подается наверх, и кабеля, требуемого для управления работой насоса;
после монтажа насоса следует осуществить установку пускозащитного прибора и обратного клапана;
завершающим этапом является регулировка давления в баке. Показатель давления должен равняться 0,9 от давления при включении.

Видео: выбор, обвязка и установка насоса в скважину своими руками

Осуществив установку насоса, можно производить монтаж оголовка, функцией которого является защита устья источника от попадания инородных предметов.

Установка гидроаккумулятора

Установка гидроаккумулятора позволяет гарантировать бесперебойную подачу водных ресурсов в водопроводе. Принцип функционирования системы несложный: после включения насоса пустой бак начинает наполняться водой.

При открывании крана в доме вода поступает не из скважины напрямую, а из бака гидроаккумулятора.

По мере того как будут расходоваться водные ресурсы, насос автоматически включается и пополняет нехватку воды.

Установку агрегата следует осуществлять таким образом, чтобы в будущем можно было легко до него добраться, провести ремонт или замену элементов.

Видео о том, как установить гидроаккумулятор

В месте монтажа гидроаккумулятора, по направлению движения воды, нужно установить обратный клапан. Кроме этого, до и после проведения установки рекомендуется вмонтировать дренажный кран, требуемый для слива воды.

В конце работ нужно прочно закрепить аккумулятор посредством резинового уплотнителя. Это защитит его, а также снизит уровень вибрации.

Тестирование системы

После окончания всех строительных работ необходимо провести тестирование системы на прочность, целостность и герметичность. Для этого необходимо систему наполнить водой и выдержать около двух часов.

По истечении заданного времени следует на протяжении 30 минут дважды, с интервалом в 10 минут, повысить рабочее давление в полтора раза.

При этом рабочее давление составляет 0,6 МПа (для измерения показателя давления используют манометр). Далее воду необходимо слить из системы и произвести тщательный осмотр труб на целостность, наличие протечек и т. п.

Видео: тестирование системы водопровода

Если трубопровод находится в идеальном состоянии, его можно допускать к эксплуатации.

Проведение системы водопровода своими руками — процесс сложный, ответственный, но вполне под силу каждому, кто наберется минимальных знаний и навыков в данной сфере. В процессе работы главное — придерживаться всех инструкций и соблюдать меры осторожности. А если возникают сомнения в своей квалификации, тогда организацию водопровода лучше поручить профессионалам.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Да

Нет

6 раз ужепомогла

agronomu.com

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Дом без водопровода – это уже давно в прошлом. Сегодня каждый человек стремится не только к комфортным условиям проживания, но ещё и к облегчению повседневной жизни. Водоснабжение частного дома требует немалых вложений, а также знаний для того, чтобы выполнить весь процесс без помощи специалистов. Каждый человек является мастером, если знать особенности выполнения тех или иных задач. Схема сооружения водоснабжения частного дома от скважины с гидроаккумулятором – это трудоёмкий процесс, который вполне реально воплотить в жизнь своими руками без наличия каких-либо знаний основ гидравлики и теплотехники.

С чего начинается водоснабжение дома от скважины с аккумулятором

Начинать сооружение скважинного водоснабжения частного дома надо с проектирования схемы. В схеме нужно вести подробный расчёт, который поможет определиться с метражом, материалами и прочими факторами. Для водоснабжения дома или дачи можно использовать последовательный способ подключения или же вариант с присоединением водопровода к коллектору.

Последовательный способ подключения водоснабжения – это оптимальный вариант для небольших домов, в которых проживает небольшое количество людей. Рекомендуется такая схема для дачи, а также загородных домов, в которых проживает не более 2 человек. Этот способ предусматривает последовательное подключение каждого потребителя к системе водоснабжения. Возле каждого потребителя устанавливается тройник, поэтому при открытии нескольких кранов, в конечном потребителе будет отсутствовать вода;
Коллекторный вариант является наиболее востребованным, но и дорогостоящим. Принцип такой схемы заключается в том, что к коллектору подведён основной водопровод, а от него уже расходится различное количество потребителей. К каждому потребителю подаётся отдельный трубопровод, поэтому при открытии всех кранов в доме будет течь из них вода. Оптимальный вариант для тех, кто проживает в частном доме постоянно и с большой семьёй.

Гидроаккумулятор: что такое, и какие виды труб применяются для водоснабжения дома

Гидроаккумулятором называется такое устройство, которое представляет собой ёмкость для заполнения водой. Вода в ёмкость подаётся при помощи насоса, а израсходуется на потребительские нужды при открытии крана в доме. Гидроаккумуляторы имеют разные объёмы, поэтому при выборе важно учитывать количество потребителей в доме, а также число жителей. Такая ёмкость ещё называется накопительным баком, которая предотвращает частое включение насоса подачи воды при открытии крана в доме.

Для водоснабжения частного дома нужно подобрать оптимальный вариант трубопровода. Для этого имеются следующие варианты материалов:

Медные. Один из наиболее эффективных, но дорогостоящих материалов. Трубы из меди не подвергаются коррозии, не способствуют образованию окалины, а также не разрушаются при колебании температуры. Изделия имеют небольшой вес, а для сооружения трубопровода требуют специального спаечного устройства.

Стальные. Долговечный и прочный вид материалов, который собирается путём резьбового соединения или сварных швов. Его недостатком является подверженность к коррозии, поэтому уже через 15-20 лет понадобится проводить замену.

Металлопластиковые. Эти изделия не подвергаются коррозии, а также не разрушаются при воздействии ультрафиолета. Недостатком является только подверженность к разрушению при воздействии высокими температурами. Однако для сооружения водоснабжения от скважины в дом могут применяться совершенно свободно.

Полипропиленовые. Долговечный вид материала, который не вызывает трудностей с монтажом.

Полиэтиленовые изделия. Позволяют существенно сэкономить при сооружении водопровода в дом, так как обладают эластичностью, и при этом имеют невысокую стоимость. Для соединения применяются специальные фитинговые материалы.

Прокладка труб для водоснабжения

Как только сделан выбор с оптимальным вариантом трубопровода, можно приступать к его укладке. Укладка трубы может осуществляться двумя способами: летним и всесезонным. Отличие заключается в глубине закапывания трубопровода, а также дополнительного его утепления, если проживаете в северных регионах.

Летний вариант представляет собой укладку трубопровода на поверхности, но только с наступлением холодов необходимо будет своевременно сливать воду с трубопровода, чтобы предотвратить её замерзание.

При промерзании трубопровода произойдёт разрыв системы, поэтому об этом следует заблаговременно беспокоиться.

Рекомендуется использовать второй вариант прокладки трубопровода в грунте ниже точки промерзания, так как не понадобится постоянно контролировать, чтобы не замёрзла вода в системе. Схема водоснабжения частного дома из колодца или скважины имеет следующий вид, как показано ниже на фото.

Недостатком укладки трубопровода в землю является невозможность проведения его ремонта. Практика показывает, что необходимость проведения ремонта водопровода возникает в редких случаях, когда имеются дефекты.

Особенности расположения гидроаккумулятора

Если водоснабжение дома происходит из скважины, то насос устанавливается на месте, которым подаётся вода в дом. Гидроаккумулятор или резервуар можно разместить в колодце рядом со скважиной или же в доме. Оптимальный вариант, которому отдаётся предпочтение – это установка большой ёмкости в подвале дома.

Установка гидроаккумулятора в доме позволяет использовать изделия любой ёмкости, а также исключить продлить их срок эксплуатации. Ёмкости, размещаемые в колодцах, подвергаются коррозии, поэтому быстро выходят из строя.

Если принято решение расположить гидроаккумулятор в колодце, то его следует надёжно загерметизировать. Тщательно следует заделать отверстие в стенке шахты, если оно больше диаметра трубы .

Какие элементы устанавливаются на трубопроводе

Насос и трубопровод– это ещё не водоснабжение дома . Для правильного обустройства водопровода в дом понадобится установить фильтры:

Первый фильтр очистки устанавливается непосредственно в точке всасывания, т . е . в скважине перед насосом. Используется обыкновенный сетчатый фильтр.

Перед входом в насос устанавливается ещё один фильтрующий элемент в виде изделия грубой очистки.

Третий фильтр размещается в системе трубопровода перед вводом в гидроаккумулятор.

Фильтр тонкой очистки устанавливается непосредственно в доме, что позволит использовать вода для различных нужд.

Перед употреблением воды, следует после сооружения водопровода сдать её на анализ. Это позволит оценить её состав, и определить пригодность к употреблению.

Аналогичным образом возводится система водоснабжения частного дома из колодца . Только в этом случае насос будет размещаться не в колодце с водой (используется обыкновенный насос (не погружной), а рядом в приямке.

Индивидуальное водоснабжение частного дома можно сделать без гидроаккумулятора, только в такой ситуации при отсутствии электроэнергии в дом не будет подаваться вода. Гидроаккумулятор является не только резервуаром для сбора воды, но ещё и предохранителем, который позволит всегда воспользоваться водой, даже при отсутствии электроэнергии. Если проживаете в регионах, где имеются перебои с подачей электроэнергии, то предварительно нужно подумать об оптимальной ёмкости бака.

gidpotrubam.ru

Водоснабжение частного дома из скважины схема с гидроаккумулятором

Пользование благами цивилизации необходимо для комфортного проживания в доме, или находясь на даче. Речь о водопроводе – без него не обходятся насущные нужды и обработка собственного сада-огорода. К сожалению, даже централизованное подключение не дает преимуществ – слабый напор, перебои, некачественный состав воды, дороговизна.

Все чаще собственники участков с домами или дачами переходят на автономное водоснабжение, обустраивая скважины или колодцы. Домашние мастера, задавшиеся подобным вопросом, должны предусмотреть все нюансы домашней сети.

Преимущества и недостатки водоснабжения из скважины

Существующие недостатки центральной водопроводной сети превращаются в достоинства автономной системы – самоокупаемость и получение бесплатного ресурса, бесперебойное питание дома и участка, возможность получения качественной питьевой воды за счет дополнительных устройств – фильтров, умягчителей и прочего.

Тем не менее важно рассмотреть и минусы домашнего водопровода – они есть и могут создавать проблемы в будущем:

Высокая стоимость бурения. Оно не является неподъемным по цене, однако, по оценкам специалистов лучше сразу проводить комплекс работ под ключ, иначе в мифических целях экономии – в один сезон провести бурение, во второй обсадку скважины и так далее – себестоимость возрастет. Например, уйдет водоносный горизонт из-за движения пластов грунта, обвалится шахта и прочее.
Риск размывки почвы и проседания фундамента или участка. Обычно такой недостаток присущ самостоятельному обустройству – дилетант не знает всех нюансов бурения, капризов и состава грунта. А качественная установка позволит эксплуатировать себя долгие годы.
Требуется специальный отведенный участок под скважину. Ее нередко делают в подвалах дома, но учитывая предыдущий пункт – есть риск испортить помещение, которое придется отстраивать заново. Для лучшей работы устраивается кессон – отдельное помещение со всем оборудованием и оголовком скважины.
Строительство, естественно, потребует трат, так как помещение должно быть соответствующим образом утеплено и гидроизолировано.

Несмотря на минусы, и тем более в отсутствие государственного водопровода – скважины остаются в приоритете домовладельцев, учитывая все перечисленные плюсы.

Схема водоснабжения частного дома из скважины

Три главных узла конструкции – скважина, разводка, слив – представляют собой сложные инженерные сооружения. Для их нормальной эксплуатации требуются знания по обустройству.

Опишем подробно:

До момента бурения или копки, важно наверняка знать о наличие воды в местности. Для этого за оценкой обращаются к геодезистам. Расспросы соседей могут не соответствовать действительности – ситуации, когда один участок «утопает» а другой пересыхает – нередки. Все дело в уровне залегания водоносных пластов – на расстоянии нескольких метров глубина может разниться.

Существуют и самостоятельные методы определения скопления воды – лоза, силикатный кирпич, закопанный на участке, наличие крупных древесных стволов.

Когда оценка дана, выбирают вид скважины:

На песок. В этом случае шахта неглубокая – до 40 м, но вода в ней не отличатся кристальностью – требуется постоянная прокачка. Небольшая эксплуатация – 5–15 лет. Вид скважины идеален под дачные нужды, где сезонность работ позволяет оставаться горизонту без изменений долгое время.
На известняк. Артезианские скважины отличаются чистотой воды, долговременной эксплуатацией – до 50 лет. Однако, качество питьевой воды не всегда удовлетворяет – в ней много солей и железа, для чего требуются специальные очистители и смягчители. Скважина отличается большой глубиной – от 50 до 230 м, это отразится на увеличении трат, но окажет благотворное влияние на придомовую территорию – ее вряд ли размоет.

Виды бурения – ручное, канатно-ударное, гидродинамическое – выбирается собственником исходя из финансовых возможностей и особенностей участка. Также важно учитывать и совместимость основного оборудования, необходимого для доставки воды в дом.

Монтаж оборудования и подача воды

Домашняя сеть должна быть смонтирована в строгой последовательности. Агрегаты, доставляющие воду и контролирующие процесс – многочисленны. В их числе:

Насос. Погружной или поверхностный – выбирают в зависимости от типа скважины, ее дебета и расхода воды в целом. Модели многочисленны, оптимальный выбор помогут сделать специалисты. Важно снабдить агрегат обратным клапаном, исключающим утечку воды в момент нерабочего состояния насоса.
Гидроаккумулятор. Компенсирует гидроудары при резком пуске насосного агрегата, кратковременную потерю давления в сети из-за ухода горизонта или потери электроэнергии, дает возможность пользоваться водой даже в момент нерабочей системы.
Реле давления. Контроль над напором – важный аспект всего водопровода. Тот случай, когда кран требуется лишь открыть или закрыть – аппарат обеспечивает комфорт эксплуатации, сам включает и выключает насос.
Защитная автоматика. Устройства предохранят насос от холостого хода, перегревания, перепадов напряжения. Без них срок эксплуатации оборудования снижен в разы.
Фильтры. В их числе: грубой очистки – для задержания глубинных частиц от попадания в систему, для снижения уровня железа, для умягчения – очистка от солей, тонкий фильтр – непосредственная подача питьевой воды в дом. Все устройства также продлевают срок службы всего водопровода.
Водонагреватель или бойлер. Дом с постоянным проживанием требует системы ГВС – горячего водоснабжения. Естественно, накопительные устройства должны соотноситься с выбранным насосным оборудованием. Лучше это сделать на стадии проектирования всего водопровода в целом.

Система трубной разводки предусматривает не только подачу воды к точкам – кранам, санузлам, но и подключение котла, радиаторов отопления. Следовательно, для водопровода имеет смысл использовать трубы из различного материала – за домашним контуром и непосредственно внутри.

В их числе – металлопластик, асбоцемент, полиэтилен, ПВХ, сталь.

Важно учесть глубину промерзания грунта и использовать то сырье, где гарантированно не случится ледяного затора. В противном случае придется устраивать систему кабельного обогрева.

Любые трубы для скважин должны быть маркированы как пищевые, ведь речь идет о питьевой воде, где примеси от строительного сырья – недопустимы.

Слив или канализация

Он имеет огромное значение для жилого дома. Поступающая в большом объеме вода должна иметь возможность уходить после отработки. Для этого системой предусматриваются накопительные септики, канализация, система дренажа и стоков. В зависимости от количества проживающих или «инфраструктуры» дома система канализации может разниться и представлять собой несколько устройств (например, фекальный насос с измельчителем для выгребных ям). Они сократят число обращений в организации для откачки – массы перерабатываются в биологические отходы, выводимые в толщу грунта без загрязнения водоносных горизонтов.

Виды домашнего водопровода

Схема подключения домашнего водопровода может быть реализована в двух вариантах: насосная станция и накопительный бак. Рассмотрим подробно:

С насосной станцией

Насосная станция предусматривает следующий процесс: вся работа автоматизирована – вода подается в гидробак и оттуда к потребителям. Вместимость зависит от модели – 100–500 литров. Такое устройство характерно для жилого дома – вода подается из скважины или колодца, а насосная станция располагается в кессоне – отдельном утепленном и гидроизолированном помещений или в подвале.

Преимущество способа – комфортное потребление без перебоев, полностью контролируемый процесс.

Накопительный бак и глубинный насос

Особенностью схемы становится установка накопительной емкости на возвышенной точке дома – чердаке, мансарде. Обязательно утепление самого помещения и бака. Процесс заключается в закачивании массы воды – до 1500 литров в бак и расходования ее по собственному усмотрению.

Достоинство системы в работе даже во время отключения электричества – вода самотеком распределяется по точкам потребления. Кроме того, нет риска заморозить систему, находящуюся в доме.

В любом варианте наружный трубопровод качественно утепляют и/или оснащают нагревательным кабелем. В первом варианте, замерзание чревато выводом из строя насосной станции, без возможности ремонта.

До принятия решения о собственном водопроводе, важно решить все вопросы, могущие возникнуть в процессе эксплуатации уже готового водопровода. Полный объем необходимых знаний есть только у компаний, непосредственно занимающихся проблемами водоснабжения частных домов. С их участием комфортное и долговременное потребление – гарантировано.

Видео по обустройству водоснабжения из скважины

teplonasos-ptz.ru

Водоснабжение частного дома из колодца и скважины, с накопительным баком, гидроаккумулятором, автономное, резервное, схемы

с накопительным баком;
с гидроаккумулятором.

Система с накопительным баком

Система водоснабжения частного дома с накопительным баком (из колодца или скважины — неважно)

Работает эта система так:

Вода из колодца или скважины насосом подается в емкость, ее уровень контролируется поплавковым механизмом. При достижении порогового значения насос отключается.
За счет того, что накопительная емкость находится выше всех точек раздачи воды, в системе создается некоторое давление. При открывании крана за счет этого давления вода поступает в точку раздачи.
При снижении уровня воды в емкости ниже определенной отметки, включается насос, добавляя воду.

При такой организации водоснабжения давление в системе низкое, да еще и переменное — зависит от уровня воды в емкости и количества открытых кранов. Из-за этого никакая бытовая техника работать не будет (автоматическая стиральная машина, электрический водонагреватель (бойлер), посудомойка, автономная система отопления и т.д.).
При отказе автоматики есть реальная угроза затопить дом водой, переливающейся через край. Опасность можно уменьшить, если сделать систему аварийного слива воды. Для этого в накопительную емкость чуть выше требуемого уровня воды приваривают трубу, через которую в случае повышения уровня вытекают излишки. Трубу вывести можно в канализацию или дренажную систему, а можно — в огород. Но нужна какая-то индикация того, что воды в баке слишком много (звук льющейся воды — тоже один из сигналов).
Емкость имеет солидные размеры, и место для нее найти не всегда легко. Как вариант — построить вышку рядом с домом, на которой расположить бак для воды.

Схема с гидроаккумулятором и насосной станцией

Схема водоснабжения частного дома с гидроаккумулятором

Принцип работы системы водоснабжения с гидроаккумулятором такой:

Насос включается, качает воду, создавая заданное давление в системе. Оно контролируется датчиками. Их два: верхнего и нижнего порога давления. При достижении верхнего порога датчик отключает насос.
При открывании крана или расходе воды техникой происходит постепенное снижение давления в системе. При достижении нижнего порога второй датчик дает команду на включение насоса. Вода подается снова, выравнивая его.

Про то, как собирать скважинный насос, смотрите видео.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

уложить их ниже глубины промерзания грунта;
закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Близко к поверхности

Герметизация входа в колодец

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Из чего состоит

План водоснабжения частного дома из колодца

Обратите внимание: на рисунке есть три ступени фильтрации:

на всасывающей трубе — сетчатый фильтр;
перед входом в насос — фильтр грубой очистки;
перед подачей в дом — фильтр тонкой очистки.

Автономное водоснабжение

Как собрать автономное водоснабжение частного дома своими руками

Стиль рустик в интерьере кухни, спальни, гостиной дома, 15 фото, 3 видео
Замена насоса в стиральной машине: сливной в Самсунг, как поменять на LG и Bosch, где находится помпа
Как сделать домашний комнатный фонтан для квартиры или дома своими руками, 4 видео, 10 фото
На какой высоте вешать телевизор: как правильно повесить на стену в спальне, расстояние от пола и как установить
Стиральная машина не сливает воду: что делать и почему, не работает слив и гудит, причина в стиралке LG
Конструктор лестниц онлайн: расчеты чертежей, программы для проектирования в частном доме, 3D построение и проект
Виды лестниц по конструкции: опоры готовые, оригинальные и правильные на второй этаж, решения и разработки
Летняя кухня: проект, фото с беседкой, своими руками из бруса, из кирпича, чертежи, лучшие, план, из дерева, дома на участке, планировка, видео

openfile.ru

Ключевые компоненты частной водозаборной скважины

Если вы направляетесь в дом, в котором есть собственный водопроводный колодец, или думаете о том, чтобы установить собственный водный колодец на своем участке, вооружиться знаниями — отличный способ начать. Чем больше вы знаете о том, как работают скважины, тем лучше вы будете готовы к этой новой ответственности. Первым шагом к хорошему пониманию является изучение их ключевых компонентов.

Дополнительные сведения о колодцах также помогут вам понять, как за ними ухаживать и когда вам также необходимо вызвать экспертов.Имея это в виду, давайте подробнее рассмотрим различные ключевые компоненты, из которых состоит типичная система водозабора в жилых домах.

Скважинный насос

Безусловно, один из самых важных элементов любой колодезной системы. Колодезный насос — это то, что работает, чтобы всасывать воду из-под земли, а затем направлять ее по трубам вашего дома. Вы можете найти водяные насосы в различных формах, включая центробежные насосы, струйные насосы и погружные насосы.

обсадная колонна

Обсадная труба — это в основном ее корпус.Это длинная трубчатая структура, которая формирует форму и структуру колодца, обеспечивая путь для воды, поднимающейся вверх. Он защищает воду от грязи, отложений и загрязнений. Материалы, используемые для изготовления обсадных труб скважин, обычно — это пластик или сталь (углерод или нержавеющая сталь) диаметром около 5 дюймов. Интересно отметить, что некоторые штаты фактически налагают ограничения на минимальную длину обсадных труб жилых скважин.

Крышка колодца

Определенно одна из самых важных характеристик вашего жилого колодца, крышка колодца — это то, что находится на верхней части обсадной трубы колодца и создает водонепроницаемое уплотнение, эффективно блокируя попадание в колодец таких вещей, как насекомые, бактерии и грязь.Ваше водоснабжение окажется под угрозой, если что-то не так с крышкой колодца. Чаще всего возникают трещины или неправильная установка.

Напорный бак

Напорный бак находится внутри вашего дома, но он по-прежнему подключен к стене и играет жизненно важную роль с точки зрения воды, которую вы используете каждый день. Вода поступает в этот резервуар из колодца, который может автоматически контролировать уровни давления и включать / выключать насос по мере необходимости.

Экран Well

Экран жилого колодца расположен в нижней части обсадной колонны.Он работает почти как фильтр, чтобы предотвратить попадание грязи, камней, песка и других отложений в колодец. У домовладельцев есть несколько вариантов использования экранов для колодцев: перфорированные, щелевые и сплошные.

Адаптер без ямы

Разработанный еще в 1950-х годах и используемый до сих пор, адаптер без ямы служит для соединения водосточной трубы в стене с основной водопроводной трубой, ведущей в ваш дом. Это небольшая, но важная часть современных колодцев, снижающая риск попадания загрязняющих веществ в колодец и исключающая опасность замораживания и воздействия на ваши водопроводные линии.

Обработка скважин | Уэллс | Частные водные системы | Питьевая вода | Здоровая вода

Очистка колодезной воды

Есть много различных вариантов очистки колодезных вод. Ни один метод лечения не защитит от всех проблем. Многие владельцы колодцев используют домашнюю установку для очистки воды до:

Удалить специфические загрязнения
Примите дополнительные меры предосторожности, поскольку у члена семьи ослаблена иммунная система.
Улучшить вкус питьевой воды

Бытовые системы очистки воды делятся на две категории: точки использования и точки входа.Системы точек входа обычно устанавливаются после счетчика воды и обрабатывают большую часть воды, поступающей в жилые дома. Системы в точках потребления — это системы, которые обрабатывают воду партиями и подают воду в водопроводный кран, такой как раковина на кухне или в ванной комнате, или вспомогательный кран, установленный рядом с краном.

К наиболее распространенным типам бытовых систем очистки воды относятся:

Системы фильтрации
Фильтр для воды — это устройство, которое удаляет загрязнения из воды с помощью физического барьера, химического и / или биологического процесса.
Смягчители воды
Устройство для смягчения воды — это устройство, снижающее жесткость воды. В смягчителе воды обычно используются ионы натрия или калия, чтобы заменить ионы кальция и магния, ионы, которые создают «жесткость».
Системы дистилляции
Дистилляция — это процесс, при котором нечистая вода кипятится, а пар собирается и конденсируется в отдельном контейнере, оставляя после себя многие твердые загрязнители.
Дезинфекция
Дезинфекция — это физический или химический процесс, при котором патогенные микроорганизмы дезактивируются или уничтожаются.Примерами химических дезинфицирующих средств являются хлор, диоксид хлора и озон. Примеры физических дезинфицирующих средств включают ультрафиолетовый свет, электронное излучение и тепло.

Чтобы определить лучший вариант очистки, обратитесь к подрядчику по производству систем водозаборных скважин.

Для получения дополнительной информации перейдите по одной из приведенных ниже ссылок или обратитесь в местный отдел здравоохранения или на горячую линию EPA по вопросам безопасной питьевой воды по телефону (800) 426-4791.

Для получения дополнительной информации о вариантах очистки воды в домашних условиях посетите:

Консервация скважин для будущего использования

Скважины, которые в настоящее время не используются, но могут быть использованы в будущем, необходимо постоянно обслуживать как исправную.

Колодец пенсионный

Колодцы, которые больше не используются, должны быть списаны. Старые колодцы могут вызвать проблемы с ответственностью землевладельца, если колодец подвергает опасности соседние колодцы из-за загрязнения грунтовых вод. Одна из самых больших проблем со старыми колодцами заключается в том, что о них можно забыть и оставить для дальнейшего разрушения, создавая потенциальную опасность. Колодцы, которые больше не используются, должны быть списаны, чтобы:

Защита грунтовых вод от поверхностного загрязнения
Защита от вертикального движения воды между водоносными горизонтами
Устранение потенциальной опасности для людей и диких животных

Колодцы с водой должны быть правильно залиты и загерметизированы.В зависимости от штата домовладельцы должны уведомить местный Департамент охраны окружающей среды или Отдел качества воды, чтобы документально подтвердить списание колодца. Домовладельцам настоятельно рекомендуется связаться с этими агентствами, чтобы узнать о необходимых процедурах в их районе. Для получения дополнительной информации о списании / выводе из эксплуатации скважины посетите Wellowner.org’s Old / Unused WellsExternal.

Скважины бывает сложно вывести из эксплуатации, и обычно только подрядчик по системам водоснабжения имеет правильное оборудование.Подрядчик по водоснабжению скважин сможет предоставить дополнительную информацию о заглушке неиспользуемых колодцев. а также должны знать требования кодекса вывода из эксплуатации (вывода из эксплуатации) скважин. Чтобы найти подрядчика, перейдите по приведенной ниже ссылке или обратитесь в местный отдел здравоохранения или на горячую линию EPA по вопросам безопасной питьевой воды по телефону (800) 426-4791.

Начало страницы

% PDF-1.4 % 575 0 объект > эндобдж xref 575 131 0000000016 00000 н. 0000003658 00000 п. 0000003808 00000 н. 0000004605 00000 н. 0000004751 00000 п. 0000004897 00000 н. 0000004926 00000 н. 0000005232 00000 н. 0000005544 00000 н. 0000006096 00000 н. 0000006123 00000 н. 0000006237 00000 н. 0000006401 00000 п. 0000006512 00000 н. 0000006623 00000 н. 0000006769 00000 н. 0000007161 00000 н. 0000007539 00000 н. 0000007843 00000 н. 0000008130 00000 н. 0000013416 00000 п. 0000018036 00000 п. 0000022741 00000 п. 0000022888 00000 п. 0000023036 00000 п. 0000023458 00000 п. 0000023734 00000 п. 0000024199 00000 п. 0000024226 00000 п. 0000024885 00000 п. 0000025208 00000 п. 0000025628 00000 п. 0000025740 00000 п. 0000025767 00000 п. 0000029845 00000 п. 0000033299 00000 н. 0000036529 00000 п. 0000036994 00000 п. 0000037423 00000 п. 0000037625 00000 п. 0000040728 00000 п. 0000044064 00000 п. 0000044134 00000 п. 0000044381 00000 п. 0000044787 00000 п. 0000045030 00000 п. 0000045136 00000 п. 0000046675 00000 п. 0000046745 00000 п. 0000048392 00000 н. 0000048477 00000 н. 0000048557 00000 п. 0000048642 00000 н. 0000048727 00000 н. 0000048811 00000 н. 0000048896 00000 н. 0000048997 00000 н. 0000099350 00000 п. 0000126507 00000 н. 0000126797 00000 н. 0000127283 00000 н. 0000127666 00000 н. 0000127960 00000 н. 0000149705 00000 н. 0000149798 00000 н. 0000149868 00000 н. 0000150346 00000 н. 0000150636 00000 н. 0000178692 00000 н. 0000179020 00000 н. 0000179212 00000 н. 0000179403 00000 н. 0000179594 00000 н. 0000179694 00000 н. 0000179751 00000 н. 0000180079 00000 н. 0000180271 00000 н. 0000180463 00000 п. 0000180650 00000 н. 0000180750 00000 н. 0000180807 00000 н. 0000184552 00000 н. 0000185025 00000 н. 0000186971 00000 н. 0000187302 00000 н. 0000194943 00000 н. 0000195215 00000 н. 0000195579 00000 н. 0000206763 00000 н. 0000207036 00000 н. 0000207422 00000 н. 0000220069 00000 н. 0000220345 00000 н. 0000220689 00000 н. hO ‘;; ссУ «т3РЗ, 9.TU + j4jlfT, ȋq, 9q` ۬ ȵ «` k.⥥ [_`cXI & l YYd «q6Wibx & z1 / 2] 7WOd.} /) = 9 / HIbb ՛,> [:> fx1Kp

Департамент здравоохранения — округ Кэрролл Департамент здравоохранения

Гигиена окружающей среды — водоснабжение

Индивидуальные колодцы
Разрешение на использование и размещение
Сертификат пригодности для питья
Запросы на пробы воды
Загрязнение колодцев / исследования
Дезинфекция колодцев
Устройства для обеззараживания воды
Герметизация заброшенных колодцев
Стандарты питьевой воды
Общественная вода

Отдельные колодцы

Для собственности в округе Кэрролл, которая не обслуживается коммунальным водоснабжением, необходимы отдельные колодцы для обеспечения питьевой водой.Большая часть строительства скважин сегодня выполняется путем бурения 10-дюймовой скважины на глубине 100 футов или более ниже поверхности земли до тех пор, пока не будет обнаружено достаточное количество воды. Пластиковая или металлическая труба (обсадная труба) вставляется в эту просверленную скважину так, чтобы выходить как минимум на 2 фута в скалу. По крайней мере, 8 дюймов обсадной трубы скважины должны выступать над готовой поверхностью. Пространство между скважиной и обсадной колонной затем заполняется раствором (портландцемент или бентонит), чтобы предотвратить загрязнение грунтовых вод поверхностным загрязнением.Герметичная и вентилируемая крышка скважины помещается на устье скважины, через обсадную колонну устанавливается бескамерный адаптер, а на обсадной колонне устанавливается бирка с идентификационным номером скважины. Дебит скважины подтверждается испытанием насоса, проводимым бурильщиком. Эта процедура тестирования длится от трех до шести часов, в зависимости от урожайности, и требует, чтобы бурильщики скважин регистрировали скорость откачки и воду каждые пятнадцать минут. Для получения разрешения на строительство жилого дома требуется минимум один галлон в минуту в течение шести часов и пятьсот галлонов (включая урожай и хранение) в течение двух часов.Копии тестов урожайности представляются в это бюро для утверждения и доступны для общественности по запросу. Заявления на получение разрешения на бурение скважины должны быть поданы в Департамент здравоохранения Кэрролла лицензированным бурильщиком. Заявитель также должен предоставить план участка. Предлагаемые места расположения колодцев должны быть:

Не менее 100 футов (200 футов в случае прямого понижения) от всех существующих и предлагаемых систем / зон удаления сточных вод.
Не менее 100 футов от других источников загрязнения (кладбища, хранилища нефтепродуктов и т. Д.)).
По крайней мере, в 10 футах от границ собственности.
Не менее 15 футов от дорог или выделенных полос отвода.
Не менее 30 футов от фундамента здания

С этим отделом необходимо связаться для проведения окончательной инспекции строительства и утверждения скважины до того, как она будет введена в эксплуатацию в качестве частного источника питьевой воды на месте.

Полезная информация о вашем колодце Trifold

Процедуры утверждения использования и занятости

Ниже приводится список условий, которые должны быть выполнены для того, чтобы Департамент здравоохранения округа Кэрролл выдал разрешение на использование и размещение:

Утверждение отчета о завершении скважины: отчет о завершении должен быть представлен бурильщиком скважины, а также рассмотрен и утвержден персоналом Департамента здравоохранения.Оцениваются такие параметры, как минимальный дебит скважины (1 галлон в минуту), глубина обсадной колонны и глубина раствора.
Заключительные осмотры: Заключительные осмотры колодца и септической системы должны быть завершены и утверждены персоналом Департамента здравоохранения.
Проверка пробы воды: Проба чистой воды на наличие бактерий, нитратов, мутности и песка должна быть отправлена на рассмотрение в Департамент здравоохранения. Чаще всего эти пробы собираются и анализируются частной сертифицированной лабораторией штата Мэриленд из-за более быстрого анализа проб по сравнению с лабораторией штата.Ниже приведен список информации, которая необходима для таблицы результатов выборки:

Выборка даты, времени, местоположения и касания.
Номер метки скважины (CL #).
pH, остаточный хлор, вид обработки. *
Дата и время, полученные лабораторией.
Идентификация и принадлежность пробоотборника.

* При отборе любой пробы в результатах должно быть указано, что помещения были проверены на предмет наличия очистных устройств, и должен быть указан тип (если таковые имеются) обнаруженный.

После выполнения вышеуказанных условий Департамент здравоохранения выдаст разрешение на использование и размещение. В то же время выдается временный сертификат пригодности для питья, позволяющий домовладельцу ввести воду в эксплуатацию. Временный сертификат пригодности для питья указывает, что водоснабжение соответствует минимальным стандартам строительства скважин и качества воды. Позднее Департамент здравоохранения проводит повторный отбор проб для выдачи Сертификата пригодности для питья.

Сертификат пригодности

Через 30 дней (но обычно не позднее чем через 6 месяцев) с момента выдачи временного сертификата питьевой воды Департамент здравоохранения соберет пробы воды из вашего дома. Эти образцы собираются для выдачи сертификата пригодности.

Для получения сертификата пригодности должны быть соблюдены следующие критерии:

Колодец должен быть правильно сконструирован: перед отбором любых проб воды сотрудники Департамента здравоохранения осматривают устье колодца, чтобы убедиться, что он по-прежнему соответствует стандартам строительства колодца.Много раз после окончательной проверки скважины выполняются работы, которые могут не соответствовать надлежащим стандартам строительства скважины. Если ваша лунка не соответствует этим стандартам, пробы не будут взяты, пока проблема не будет устранена.
Результаты пробы воды должны быть бактериологически безопасными: единственная проба воды, обычно отбираемая для получения сертификата пригодности, предназначена для выявления бактерий. Эти результаты должны быть безопасными для выдачи сертификата. Если результаты небезопасны, необходимо получить не менее 2 последовательных безопасных бактериологических образцов с интервалом не менее 30 дней.Обычно в этих случаях требуется дезинфекция колодца. Иногда может потребоваться провести расследование, чтобы попытаться найти источник загрязнения.

Запросы на пробы воды

Департамент здравоохранения получает множество запросов от домовладельцев, арендаторов арендуемой недвижимости и т. Д. О пробах воды. По большинству запросов Государственная лаборатория требует, чтобы соответствующая плата была внесена вместе со счетом, оставленным вам во время отбора пробы. Лаборатория не предоставит результаты до тех пор, пока не будет получена оплата.В случаях, когда есть справка от врача с просьбой о проверке воды, плата не взимается. В справке врача следует указать загрязняющие вещества, которые необходимо проверить.

Департамент здравоохранения не отбирает образцы участков, в которых в качестве источника воды используются родники или неправильно построенные колодцы. Известно, что результаты проб, взятых из этих запасов, ненадежны.

Департамент здравоохранения не требует, чтобы передаваемая собственность соответствовала каким-либо стандартам питьевой воды.Поэтому мы не собираем пробы питьевой воды для запросов, связанных с передачей недвижимости. Если вы хотите провести анализ питьевой воды с целью покупки или продажи недвижимости, рекомендуется проконсультироваться с частной сертифицированной лабораторией штата Мэриленд. Департамент здравоохранения может предоставить вам список местных лабораторий.

По всем остальным запросам Департамент здравоохранения в первую очередь проверяет питьевую воду на наличие регулируемых загрязнений, которые являются обычными в водопроводных системах подземных вод, но рассмотрит возможность проверки на нерегулируемые загрязнения, когда их присутствие в системе водоснабжения вызывает проблемы (например, неприятный вкус, запах и т. Д. или цвет).

Сборы за различные образцы указаны ниже. Чтобы организовать взятие пробы воды, позвоните в Бюро гигиены окружающей среды по телефону (410) 876-1884.

БАКТЕРИОЛОГИЯ — 41,00 $
НИТРАТ — 18,00 $
МУННОСТЬ — 15,00 $
СВИНЦ, МЕДЬ ИЛИ ЖЕЛЕЗ — 20 долларов США за штуку

Когда Департамент здравоохранения получает уведомление о результатах вашей пробы, вам (и владельцу недвижимости, если вы являетесь арендатором) будет отправлено письмо с указанием результатов. Если результаты пробы небезопасны, вы получите уведомление по телефону сразу же после того, как мы узнаем об этих результатах.Любые последующие пробы, необходимые из-за небезопасных результатов, предоставляются бесплатно.

Загрязнение скважин / Исследования

Когда результат пробы воды показывает, что вода загрязнена бактериями, это означает, что проба воды содержала колиформные бактерии или колиформные и фекальные колиформные бактерии. Фекальные колиформные бактерии вызывают серьезную озабоченность, поскольку указывают на то, что вода была загрязнена отходами человека или животных. Обычно Департамент здравоохранения рекомендует надлежащим образом продезинфицировать колодец.Иногда это оказывается неэффективным, несмотря на несколько попыток. В этих случаях мы можем провести расследование, чтобы попытаться найти источник загрязнения. Обычно наши исследования идут в следующем порядке:

Оценка строительства скважины: устье скважины оценивается персоналом. Отмечаются любые конструктивные недостатки и даются рекомендации по приведению скважины в соответствие с действующими стандартами строительства скважин.
Оценка целостности обсадной колонны: в непосредственной близости от обсадной трубы вырывается небольшая скважина.Краситель вводится в землю. Домовладелец собирает образцы из-под крана в течение нескольких дней. Затем образцы анализируются в Департаменте здравоохранения на предмет наличия красителя в питьевой воде. Присутствие красителя в питьевой воде указывает на то, что поверхностная вода поступает в скважину (либо через переходник без приямка, либо у основания обсадной колонны через кольцевое пространство). В этом случае Департамент здравоохранения порекомендует корректирующие действия.
Испытание красителем местной канализационной системы: краситель вводится в септическую систему путем смывания красителя в унитаз в доме.Домовладелец собирает пробы воды из крана в доме в течение нескольких дней. Образцы анализируются в Департаменте здравоохранения на предмет наличия красителя. Присутствие красителя указывает на то, что местная система удаления сточных вод загрязняет колодец. В этом случае Департамент здравоохранения порекомендует корректирующие действия.
Испытания других систем: Если на участке исчерпаны все возможности, можно исследовать потенциальные источники загрязнения за пределами объекта. Обычно расследования занимают много времени.Источник заражения не всегда находится. Иногда рекомендуется пробурить новую скважину. Также следует отметить, что большинство видов загрязнения колодцев можно лечить. Однако лечение фекальных колиформных бактерий неприемлемо, если нет другой альтернативы. Все очистное оборудование должно быть установлено лицензированным сантехником. Разрешение требуется через Управление разрешений и инспекций округа Кэрролл.

Дезинфекция колодцев

Ниже приведены инструкции, которые Департамент здравоохранения рассылает домовладельцам, которым необходимо продезинфицировать колодцы.Эти инструкции следует использовать для дезинфекции после положительного результата теста на бактерии, после замены скважинного насоса или после выполнения любой другой работы с лункой:

Способ обеззараживания водопровода

Хлорирование — важный шаг в обеспечении безопасности водоснабжения для человека. Порядок хлорирования следующий:

Отключите автоматический выключатель водонагревателя или, в случае газового водонагревателя, включите водонагреватель на пилотный.Снимите крышку колодца, или для более старых колодцев снимите вентиляционную пробку в санитарном уплотнении.
Добавьте две (2) унции (по весу) таблеток гипохлорита кальция (предпочтительно) или гранул (также известных как шок для плавательного бассейна) непосредственно в лунку. Их можно получить там, где продаются принадлежности для пула. Не используйте таблетки хлора с медленным высвобождением, предназначенные для дозаторов хлора в плавательных бассейнах.
Кроме того, используйте три (3) унции свежего бытового отбеливателя 5,25% на каждые десять (10) футов воды в вашем колодце.Используйте не менее половины (1/2) галлона. Если вы не можете найти таблетки или гранулы, увеличьте количество отбеливателя на 50% (т. Е. С 100 унций до 150 унций). Разбавьте отбеливатель галлоном воды. Вылейте смесь прямо в лунку, убедившись, что раствор покрывает внутреннюю часть корпуса. В некоторые старые колодцы может потребоваться добавление раствора хлора через вентиляционную пробку наверху сантехнического уплотнения.
После добавления хлора подождите тридцать (30) минут, затем слейте воду из крана, пока не почувствуете запах хлора.Если через час хлор не проявляется, выключите воду на пятнадцать (15) минут, затем снова включите воду на один час, повторяя этот процесс до появления запаха хлора.
Запускайте через каждый кран , пока не почувствуете запах хлора. Это должны быть краны с горячей водой, внешние краны, краны сарая, насадки для душа и краны в нижней части водонагревателя и напорного бака. После обнаружения хлора закройте все краны. Любые приборы, подключенные к системе, такие как посудомоечные машины, льдогенераторы, стиральные машины, увлажнители печей и т. Д.Следует использовать цикл до тех пор, пока хлорированная вода не пройдет через устройство. * Когда все части вашей системы водоснабжения будут хлорированы, подсоедините садовый шланг к внешнему крану и наливайте хлорированную воду в колодец на 1 минуту, перемещая конец шланга по кругу. внутренняя часть обсадной трубы. Немедленно прекратите, если вода станет мутной.
Оставить воду в водопроводной системе не менее 12 часов. За исключением туалетов со смывом, в течение этого 12-часового периода нельзя использовать воду.По окончании этого периода хлорированную воду следует слить. Это следует делать с перерывами (каждый раз протирать воду не дольше одного часа). По возможности следует использовать внешний кран с присоединенным шлангом, направленный в сторону от дома, чтобы предотвратить перегрузку септической системы. Периодически продолжайте этот процесс, пока не исчезнет запах хлора. Этот процесс может занять несколько дней. Изначально концентрация хлора будет очень высокой, и людям настоятельно рекомендуется воздерживаться от использования воды для купания или стирки, пока запах хлора не исчезнет.
Когда закончите, обратитесь в Департамент здравоохранения за дополнительной пробой воды. Департамент здравоохранения обычно требует 14-дневного периода ожидания после хлорирования, прежде чем будет взят последующий образец воды. Это необходимо для того, чтобы образец соответствовал нормальному состоянию водоснабжения. Водоснабжение следует считать небезопасным до тех пор, пока Департамент здравоохранения или другая сертифицированная государством лаборатория не определит, что он безопасен.
* Проконсультируйтесь с сантехником перед дезинфекцией любого водоочистного оборудования.

Контрольный список для дезинфекции колодцев

Устройства для обеззараживания воды

Использование ультрафиолетового устройства или системы впрыска хлора в качестве средства дезинфекции воды в соответствии с бактериологическими требованиями допустимо только при определенных обстоятельствах. Каждый случай рассматривается, когда Департамент здравоохранения получает письменный запрос о разрешении на использование такого оборудования.

Устройство ультрафиолетовой дезинфекции не изменяет химических или физических характеристик воды.Некоторые характеристики воды (мутность, цвет и органические примеси) могут снизить эффективность ультрафиолетового устройства. Следовательно, может потребоваться дополнительное лечение. Обработка ультрафиолетом не оказывает остаточного бактерицидного действия. Требуется некоторое обслуживание.

Закачка хлора в водопровод на входе в здание обеспечивает остаточное бактерицидное действие во всей системе водоснабжения. Эта система требует большего обслуживания, чем ультрафиолетовое устройство, но может потребоваться там, где есть подозрения или известно, что проблемы с водопроводом способствуют загрязнению.

Требования

Департамента здравоохранения к обоим типам лечебных систем описаны ниже. Разрешения на установку требуются Бюро разрешений и инспекций округа Кэрролл.

Требования к установкам ультрафиолетовой дезинфекции систем водоснабжения:

Устройство должно быть спроектировано так, чтобы пользователь мог очищать поверхность рубашки, контактирующую с водой.
Должен быть установлен автоматический регулирующий клапан, работающий в пределах ожидаемого диапазона давлений, чтобы ограничить поток до максимального расчетного расхода очистной установки.
Точно откалиброванный измеритель интенсивности ультрафиолета, должным образом отфильтрованный, чтобы ограничить его чувствительность к спектру дезинфекции, должен быть установлен в стене дезинфекционной камеры в точке наибольшей глубины воды от трубки или трубок.
Должен быть установлен клапан отвода потока или автоматический запорный клапан, который будет пропускать поток в систему питьевой воды только при применении, по крайней мере, минимальной дозы ультрафиолета. Когда на агрегат не подается питание, клапан должен находиться в закрытом (отказоустойчивом) положении, что предотвращает попадание воды в систему питьевой воды.БАЙПАС ДЛЯ ДАННОГО КЛАПАНА НЕ МОЖЕТ БЫТЬ (включая любой байпасный переключатель, встроенный в клапан).
Клапан для отбора проб воды перед обработкой должен быть установлен, если он еще не установлен.
Ультрафиолетовое излучение на уровне 2537 единиц Ангстрема должно применяться с минимальной дозировкой 16 000 микроватт-секунд на квадратный сантиметр во всех точках камеры обеззараживания воды.
Максимальная глубина воды в камере, измеренная от поверхности трубы до камеры, не должна превышать трех дюймов.

Требования к системам впрыска хлора в водоснабжение:

В установку должен быть включен накопительный (смешивающий) резервуар, который позволит воде иметь время контакта с хлором не менее двадцати минут. Для жилых помещений достаточно резервуара для хранения емкостью 120 галлонов. Размеры для коммерческих приложений определяются индивидуально.
Клапан для отбора проб воды перед обработкой должен быть установлен, если он еще не установлен.
Уровень остаточного хлора должен поддерживаться в пределах от 0,5 до 1,0 ppm.

Герметизация заброшенных колодцев

Округ Кэрролл, хотя и считается частью большой столичной области Балтимора, по-прежнему сохраняет большую часть своего сельского характера. Ярким примером этого является количество колодцев, которые обеспечивают питьевой водой наши дома и предприятия. От 40% до 50% жилых домов в округе Кэрролл используют индивидуальные колодцы, что намного больше, чем в других городских округах, где значительно больше домов и предприятий подключено к общественным системам водоснабжения.Однако эта цифра может приблизиться к 70%, если учесть, что некоторые общественные системы водоснабжения Кэрролла получают воду из крупных эксплуатационных скважин.

Как правило, с таким количеством колодцев проблем нет. Современные правила строительства скважин и современные методы бурения скважин обеспечивают безопасное и обильное снабжение питьевой водой на многие годы и защиту грунтовых вод.

То есть, если только колодец не нужно заменить из-за засухи или сообщество подключилось к новой общественной системе водоснабжения, как это сделали некоторые сообщества в округе Кэрролл за последнее десятилетие или около того.

Выведенные из эксплуатации скважины считаются «заброшенными» и, как правило, должны быть должным образом герметизированы лицензированным бурильщиком. Процесс герметизации обычно включает заполнение части колодца камнем или бетоном и заливку верхней части бетоном. Если колодец не загерметизирован или не загерметизирован должным образом, заброшенный колодец может стать каналом для загрязненной воды на поверхности земли, которая будет стекать в водоносный горизонт и, возможно, загрязнить колодцы других жителей в этом районе или даже колодцы, расположенные далеко от объекта. заброшенный колодец.Вот почему Департамент здравоохранения округа Кэрролл работает с жителями, чтобы должным образом закрыть заброшенные колодцы. Большинство, если не все из нас, не захотели бы нести ответственность за то, что чужая вода из колодца становится непригодной для использования. Но многие домовладельцы не понимают, как их заброшенный колодец может стать проблемой для кого-то другого, поэтому мы прилагаем усилия в области образования.

На вашем участке можно поддерживать колодец, который больше не обеспечивает ваш дом питьевой водой. Вода из колодца должна быть безопасной для бактерий; он не должен мешать замене септической системы; он не должен представлять опасности для безопасности; это должна быть пробуренная скважина, соответствующая действующим строительным стандартам (никаких колодцев, вырытых вручную), и она должна быть физически отключена от дома.Некоторые домовладельцы предпочитают делать это для полива газонов / садов или для других целей, не предназначенных для питья.

Хотя заброшенные колодцы не вызывают интереса со стороны вспышки инфекционных заболеваний или подготовки к биотеррористической атаке, надлежащая герметизация колодцев такого типа, тем не менее, важна для защиты здоровья населения.

Коммунальное водоснабжение

Колодцы с подземными водами

• Школа водных наук ГЛАВНАЯ • Темы о подземных водах •

Кредит: Говард Перлман, USGS

Колодцы подземных вод

Есть большая вероятность, что средний Джо, которому приходилось рыть колодец в Древнем Египте, вероятно, проделал эту работу своими руками, лопатой и ведром.Он продолжал бы копать, пока не достиг уровня грунтовых вод , , где все пространства между камнями и частицами грязи заполнены водой, а вода заполнила дно ямы. Некоторые колодцы до сих пор вырывают вручную, но доступны более современные методы.

Колодцы чрезвычайно важны для всех обществ. Во многих местах колодцы обеспечивают надежный и достаточный запас воды для домашних хозяйств , ирригационных и промышленных предприятий . Там, где поверхностных вод мало, например, в пустынях, люди не могли бы выжить и процветать без подземных вод .

Типы колодцев

Рытье скважины вручную сегодня устаревает, поскольку автоматизированные методы бурения заменяют ручной труд. Современные скважины чаще пробуриваются самосвальной буровой установкой. Тем не менее, есть много способов вставить колодец — вот некоторые из распространенных методов.

DUG WELLS

Копать землю киркой и лопатой — это один из способов выкопать колодец. Если грунт мягкий, а уровень грунтовых вод неглубокий, можно использовать вырытые колодцы.Исторически выкопанные колодцы выкапывались ручной лопатой до уровня ниже уровня грунтовых вод до тех пор, пока поступающая вода не превышала скорость выкачивания экскаватора. Колодец был выложен камнем, кирпичом, плиткой или другим материалом, чтобы предотвратить обрушение, и был закрыт крышкой из дерева, камня или бетона. Их нельзя выкопать глубже уровня грунтовых вод — точно так же, как вы не можете выкопать очень глубокую яму, когда находитесь на пляже … она все время наполняется водой!

Пример конфигурации насоса и водопровода, используемых в коммунальных системах водоснабжения.

Кредит: Роланд Толлетт, USGS

Вырытые и пробуренные колодцы имеют большой диаметр и выходят на большую площадь водоносного горизонта. Эти скважины могут забирать воду из менее проницаемых материалов, таких как очень мелкий песок, ил или глина. Некоторые недостатки этого типа колодцев заключаются в том, что они неглубокие и не имеют сплошной обсадной трубы, что делает их подверженными загрязнению из близлежащих поверхностных источников, и они высыхают в периоды засухи, если уровень грунтовых вод опускается ниже дна колодца.

ПРИВОДНЫЕ СКВАЖИНЫ

Забивные скважины все еще распространены сегодня. Они строятся путем вбивания трубы небольшого диаметра в мягкий грунт, такой как песок или гравий. К нижней части трубы обычно прикрепляется сетка для фильтрации песка и других частиц. Проблемы? Они могут использовать только мелкую воду, и поскольку источник воды находится так близко к поверхности, может происходить загрязнение поверхностными загрязнителями.

БУРЕННЫЕ СКВАЖИНЫ

Бурение большинства современных скважин требует довольно сложной и дорогой буровой установки.Буровые установки часто устанавливают на большие грузовики. Они используют роторные буровые коронки, которые прогрызают породу, ударные коронки, которые разбивают породу, или, если почва мягкая, большие буровые коронки. Пробуренные скважины можно пробурить глубиной более 1000 футов. Часто насос помещают в колодец на некоторой глубине, чтобы вытолкнуть воду на поверхность .. Колодцы и откачка

Уровни воды в колодцах

Пользователям подземных вод было бы легче, если бы уровень воды в водоносном горизонте , который питал их колодец, всегда оставался неизменным.Сезонные колебания количества осадков и случайные засухи влияют на «высоту» уровня подземных вод. Забор воды из колодца приводит к понижению уровня воды вокруг колодца. Уровень воды в колодце также можно понизить, если другие колодцы рядом с ним забирают воду. Когда уровень воды упадет ниже уровня забора насосов, то скважины начнут качать воздух — они «пересохнут».

При перекачивании колодца уровень воды вокруг колодца понижается, образуя конус впадины на уровне грунтовых вод.Если конус депрессии дойдет до других близлежащих колодцев, уровень воды в этих колодцах будет понижен. Конус развивается как в системах с неглубоким уровнем грунтовых вод, так и в системах с более глубокими замкнутыми водоносными горизонтами. В более глубоких замкнутых водоносных горизонтах конус впадины указывается снижением давления, и конус распространяется на гораздо большую площадь, чем в системе грунтовых вод. При заданной скорости отбора конус депрессии простирается глубже в низкопродуктивных водоносных горизонтах, чем в высокопродуктивных.

Несмотря на то, что вода присутствует на некоторой глубине почти в любом месте, успех бытового водоснабжения (обычно 5 галлонов в минуту) воды из колодца зависит от проницаемости породы.Там, где проницаемые материалы находятся вблизи поверхности земли, может подойти неглубокий колодец. В других местах, например, там, где глинистый материал непосредственно покрывает коренную породу, может потребоваться глубокий колодец, уходящий в коренную породу.

Private Wells

Схематическое изображение того, как работает типичный водопроводный колодец на один дом.

Кредит: Агентство по охране окружающей среды США

Многие люди в Соединенных Штатах и во всем мире сами поставляют воду для своих домов, часто в более сельских районах, где нет крупных общественных систем водоснабжения для подачи воды.Вот основная диаграмма, показывающая, как работают эти скважины. Хотя на этой диаграмме показан один дом, большие скважины, которые снабжают больше клиентов, в целом работают одинаково.

КОМПОНЕНТЫ СКВАЖИНЫ

Ниже приведены описания основных компонентов частной водозаборной скважины. ( Источник: Национальная ассоциация подземных вод)

Обсадная труба представляет собой трубчатую конструкцию, размещаемую в скважине для обеспечения открытия скважины от целевых грунтовых вод до поверхности.Оболочка вместе с затиркой не допускает попадания грязи и излишков воды в колодец. Это помогает предотвратить попадание загрязняющих веществ из менее желательных грунтовых вод в колодец и их смешивание с питьевой водой. В некоторых штатах и местных органах власти есть законы, которые требуют минимальной длины оболочки. Наиболее распространенными материалами для обсадных труб скважин являются углеродистая сталь, пластик и нержавеющая сталь. Какой тип обсадной трубы можно использовать, часто диктует местная геология.
Заглушки для колодцев устанавливаются сверху на обсадную трубу колодца, чтобы предотвратить попадание мусора, насекомых или мелких животных в колодец.Заглушки колодцев обычно изготавливают из алюминия или пластика. Они включают вентиляционное отверстие для контроля давления во время откачки скважины.
Грохоты для скважин прикреплены к нижней части обсадной колонны, чтобы предотвратить попадание слишком большого количества осадка в скважину. Наиболее распространенными фильтрами для скважин являются непрерывные щелевые, щелевые и перфорированные трубы.
Адаптер без ямы — это соединитель, который позволяет трубе, по которой вода выходит на поверхность, оставаться ниже линии замерзания. Это обеспечивает поддержание санитарной и морозостойкой герметичности.
Струйные насосы — это наиболее часто используемые насосы для неглубоких скважин (глубина 25 футов или меньше). Струйные насосы устанавливаются над землей и используют всасывание для забора воды из колодца.
Погружные насосы — это наиболее часто используемые насосы для глубоких частных колодцев. Насосный агрегат размещается внутри обсадной колонны скважины и подключается к источнику питания на поверхности.

Узнайте основы воды с помощью наших грунтовок для воды!

Вы думаете, что знаете о грунтовых водах?

Информация на этой странице взята из сайта Ground Water and the Rural Homeowner , Pamphlet, U.С. Геологическая служба, 1982, Роджер М. Уоллер.

_{Иконка викторины сделана mynamepong с сайта www.flaticon.com}

Хотите узнать больше о скважинах с грунтовыми водами? Следуйте за мной на веб-сайты «Основы подземных вод» и «Внутренние (частные) скважины»!

Правильно ли защищена ваша частная водозаборная скважина?

Ваш личный колодец должен быть должным образом защищен, но я не говорю о страховке домовладельца для покрытия ремонта колодца.Это тема, которую я хотел бы обсудить позже. Прямо сейчас я говорю о защите от перенапряжения, защите от сухого хода, повышении давления и обнаружении утечки воды для вашей частной водозаборной скважины. Защита от вещей, которые могут нарушить работу вашего колодца, причинить вам физический вред и даже повредить ваш дом.

Начнем с защиты от перенапряжения. У вас, вероятно, есть линия электропитания, которая обеспечивает электроэнергией ваш дом и ваш колодец. Удары молнии во время грозы могут вызвать выбросы электричества высокого напряжения на большие расстояния, особенно по воздушным линиям электропередачи.Первоначально называвшиеся грозозащитными разрядниками, теперь мы более корректно называем их устройствами защиты от перенапряжения. Это потому, что они могут защитить двигатель вашего погружного насоса от скачков напряжения, которые могут его разрушить.

Я вытащил насосы там, где скачки напряжения пробили дыру в корпусе погружного двигателя, идущую на землю. Автомобильные аварии с участием опор электропередач вызвали скачки напряжения, которые доходили до колодцев, что привело к значительному ущербу. Что может быть лучшим заземлением для выброса электричества, чем медный провод и оцинкованная труба, подвешенные в грунтовых водах?

Рисунок 1.Измеритель мощности колодца, в который ударила молния.

Если у вас нет разрядника перенапряжения на линии подачи электроэнергии к вашей водозаборной скважине, я предлагаю вам обратиться к лицензированному подрядчику по водозаборникам, у которого есть необходимая лицензия электрика для установки разрядника перенапряжения на вашу систему водозабора перед следующей грозой. .

Когда водоносный горизонт не может производить столько воды, сколько требуется для скважины, уровень перекачиваемой воды опускается до входа насоса, и насос может продолжать работать, даже если он не перекачивает воду.Если позволить работать в таких условиях слишком долго, это может привести к серьезным повреждениям двигателя насоса и даже обсадной трубы. Существует несколько производителей защитных устройств для погружных насосов, которые могут быть установлены квалифицированными подрядчиками по водозаборным скважинам, которые защитят ваш насос от работы всухую.

Рис. 2. Контроллер насоса дробной мощности (слева) и устройство защиты от сухого хода (справа), установленные подрядчиком по водозаборной скважине.

Они также могут защитить ваш колодец от других условий, кроме работы всухую.Эти устройства могут защитить ваш скважинный двигатель от состояния, вызванного непреднамеренным включением работающего насоса человеком, что приведет к его «мертвому напору». Внезапное замерзание может вызвать состояние остановки, когда насос вращается, но вода не может подниматься по отводной трубе из-за замерзания водопровода.

В режиме безнапорной работы погружной электродвигатель и насос нагреваются, потому что вода не течет мимо них. Вода в водосточной трубе может стать настолько горячей, что может фактически расплавить водосточную трубу из ПВХ и даже оплавить кожух колодца из ПВХ.Электрическое устройство, работающее всухую или сберегающее двигатель, определит это состояние и отключит двигатель на некоторое время, сохраняя двигатель, насос, отводную трубу, а иногда и обсадную трубу скважины.

Погружные насосы способны создавать давление воды, превышающее 150 фунтов на квадратный дюйм. Если реле давления не отключит насос до того, как он достигнет максимального рабочего давления в резервуаре-дозаторе, взрыв может быть весьма опасным для всех, кто находится поблизости. То же самое верно и для гидропневматических резервуаров и других компонентов системы водозаборных скважин.Может возникнуть избыточное давление в системе водозабора и нанести очень серьезный ущерб как оборудованию, так и людям.

Рис. 3. Типовой предохранительный клапан на 75 фунтов на квадратный дюйм для частных скважинных систем.

Устройство защиты от избыточного давления называется предохранительным клапаном. Это небольшое латунное устройство, которое обычно настраивается для выпуска воды из системы, если давление превышает 75 фунтов на квадратный дюйм. Это базовое устройство защиты колодца должно быть установлено в вашей системе, чтобы предотвратить серьезное повреждение вашей системы или вас.

Сегодня на рынке представлен ряд электронных устройств, которые очень внимательно следят за работой вашего скважинного насоса. Эти устройства обнаружения могут контролировать несколько параметров вашей системы водоснабжения, обнаруживать неисправности в режиме реального времени, а некоторые могут даже позвонить или отправить текстовое сообщение на ваш мобильный телефон, чтобы предупредить вас о том, что что-то не так.

Рис. 4. Устройство обнаружения неисправностей Pentair Pentek Defender, интегрированное с мобильными телефонами для выдачи предупреждений.

Диапазон затрат на устройства защиты в реальном времени значительно варьируется, но стоимость повреждения дома или имущества водой из-за неправильной работы колодца или подкачивающего насоса может сделать цену разумной.Существуют устройства, которые могут обнаруживать перегрузки по току, пониженное и повышенное напряжение питания, режим работы всухую, затопленные резервуары, небольшие утечки и серьезные обрывы линии.

Один из примеров — Pentair Pentek Defender, другой — устройство обнаружения утечек Water Hero. Упоминание этих конкретных устройств не означает их одобрение. Они упомянуты здесь просто для того, чтобы проиллюстрировать читателям текущее состояние мониторинга производительности скважин с помощью устройств обнаружения утечек и автоматического отключения воды.

Устройство Water Hero® может не только предупредить вас о небольшой утечке или устойчивом сильном потоке, обнаруженном им, но и автоматически отключит воду, чтобы предотвратить повреждение вашего колодца или повреждение воды в вашем доме. Также имеется датчик температуры, который обеспечивает защиту вашей системы водозабора, если он обнаруживает температуру выше или ниже выбранной уставки. Если интернет-сервис доступен для подключения к этому устройству, он будет сообщать на ваш мобильный телефон или ноутбук в режиме реального времени о расходе, температуре и статусе.

Рис. 5. Пример устройства Water Hero, отправляющего сообщения на мобильный телефон в режиме реального времени.

Люди, установившие устройства с такими возможностями, могут получить скидку от страховой компании домовладельца, потому что ущерб, причиненный домам в результате утечки воды, является их основным требованием.

Итак, когда я спрашиваю: «Хорошо ли вы защищены?» Надеюсь, вы вспомните представленную мною линейку защитных устройств и подумаете о защите своего колодца, так как он должен быть защищен.Ваш личный водный колодец является самым ценным активом вашей собственности, потому что «sin agua muerte» — без воды нет жизни.

Гэри Л. Хикс, CWD / PI
in2wells.com

Об авторе

Гэри Хикс — зарегистрированный профессиональный геолог из Аризоны, специализирующийся на гидрогеологии. Он был заслуженным лектором Уильяма А. Макэллайни в Фонде подземных вод в 2019 году. Он бывший лицензированный подрядчик по бурению скважин на воду и по-прежнему активно участвует в Национальной ассоциации подземных вод и Ассоциации водозаборных скважин Аризоны.

Чтобы узнать больше о работе Гэри, посетите In2Wells.com. Его электронные книги «Внутренние колодцы в Аризоне: руководство для риэлторов и ипотечных кредиторов» и «Общие колодцы в Аризоне» доступны на Amazon.

Частные испытания скважин | Департамент здравоохранения Флориды

Я покупаю / продаю дом с колодцем. Какое тестирование требует государство?

В штате Флорида нет требований по отбору проб из скважин при продаже частных домов. Однако наши общие рекомендации заключаются в том, что частные водные скважины должны быть проверены на наличие бактерий группы кишечной палочки, нитратов и свинца.Любая сертифицированная лаборатория питьевой воды должна быть в состоянии провести эти тесты по разумной цене. Другие тесты могут быть полезны в зависимости от местоположения, глубины и состояния вашего колодца.

Я живу в доме, где есть колодец. Какие тесты мне нужно запустить?

В штате Флорида нет требований к обычному отбору проб воды из колодцев в частных домах. Однако мы рекомендуем домовладельцам ежегодно проверять воду на наличие бактерий группы кишечной палочки и нитратов. Кроме того, большинству домовладельцев следует каждые три года проверять их на наличие свинца.

Некоторые из департаментов здравоохранения нашего округа несут ответственность за соблюдение местных правил, требующих проверки или ремонта недавно построенных колодцев. Если вы живете в городах Бревард, Бровард, Цитрус, Дюваль, Флаглер, Хайлендс, Хиллсборо, Оцеола, Палм-Бич, Пинеллас, Сарасота или округ Волусия, вам следует обратиться в местный офис Министерства здравоохранения США.

Где я могу найти список сертифицированных лабораторий, которые могут проводить тестирование воды?

Департамент охраны окружающей среды ведет базу данных сертифицированных лабораторий.

Имейте в виду, что не каждая лаборатория из списка подойдет вашим потребностям. Возможно, вам придется позвонить нескольким, чтобы найти для вас наиболее подходящий. Вам также следует связаться с вашим местным отделом здравоохранения округа, поскольку они являются местными экспертами и могут располагать дополнительной информацией или контактами.
