Схема вентиляции в доме: Как правильно сделать естественную вентиляцию в частном доме

Вентиляция в кирпичном доме: схема, предназначение

Приток и оптимальную скорость поступления свежего воздуха обеспечивает вентиляция в кирпичном доме. Современные пластиковые окна отличаются герметичностью, что препятствует естественному притоку воздуха. Вентиляционные каналы монтируют для поддержания комфортного микроклимата в помещении. Циркуляция воздуха обеспечивает приемлемый уровень влажности.

Предназначение

Устройство вентиляционной системы обеспечивает приток свежего воздуха и отток застоялого. С помощью вытяжек вентилируемые помещения очищаются от пыли, продуктов сгорания, вредных паров. Своевременное удаление лишней влаги предотвращает появление грибка. Фильтры способствуют проникновению очищенного от загрязнений кислорода. С помощью вентиляционных систем легко контролировать скорость циркуляции воздуха.

Вернуться к оглавлению

Преимущества и недостатки разных видов систем

Качество циркуляции зависит от расположения источников его притока и оттока. Вентиляционные системы делятся на два типа: природные и штучные. В первом случае воздухообмен совершается путем проветривания и за счет вмонтированных в здании воздуховодов. Для устройства второго типа составляется проект с последующей установкой вспомогательных механических средств. В домах из кирпича рекомендуется применять оба способа.

Вернуться к оглавлению

Природная вентиляция

Такой способ воздухообмена имеет считается самым бюджетным.

Подразумевается приток чистого воздуха, переток по всему помещению и выход в самом загрязненном участке дома. Движение воздуха обеспечивается за счет наличия форточек, дверей с вентиляционными решетками или зазорами и вытяжных каналов. Кроме того, природными считаются поступления чистого воздуха сквозь неплотные двери, окна, стены. Главный плюс такого способа — минимум затрат. Вентилируемая площадь дома имеет комфортный микроклимат за счет небольшой скорости циркуляции кислорода. Недостатки природного вентилирования:

• нарушение температурного баланса;
• риск остывания окна и прилегающих конструкций;
• образование сквозняков;
• проникновение пыли и аллергенных веществ;
• переменчивая интенсивность тяги воздуховодов.

Для усовершенствования естественной вентиляции и предотвращения промерзания конструкции рекомендуется устанавливать приточные клапаны, которые монтируются в стену насквозь.

Вернуться к оглавлению

Искусственная вентиляция

Для искусственного воздухообмена требуется установка специальных устройств.

Механический способ циркуляции заключается в монтаже вентиляционной системы и установке специальных устройств: фильтров, вентиляторов, клапанов, шумоизоляционных приборов. Механические средства очищают приток кислорода от пыли. Для подогрева притока воздуха устанавливаются калориферы. В систему вытяжной вентиляции входят выводные каналы, которые монтируются в кирпичной стене, естественные вытяжки с решетками, механические вытяжки. Вытяжка в частном доме быстро устраняет из помещения загрязненный воздух, пары, влагу, неприятный запах. Недостатки искусственной системы воздухообмена:

• дорогая установка;
• большая скорость циркуляции воздуха;
• образование шума при работе вентиляторов.

Вернуться к оглавлению

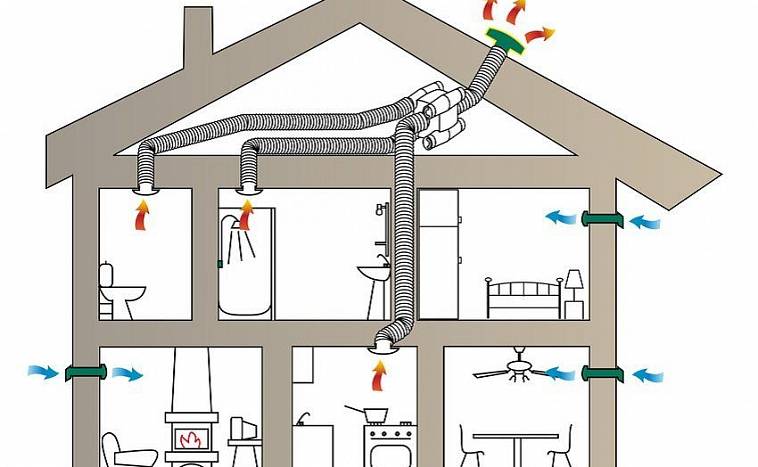

Схема и расчет вентиляции в кирпичном доме

Проект рассчитывается на основании технических нормативов. Естественный способ циркуляции воздуха происходит из-за разного давления на улице и внутри помещения. Проект предусматривает установку вентиляционных каналов в стенах с толщиной кладки минимум 38 см. В каналах монтируют дефлекторы, понижающие давление и влияющие на скорость притока воздуха. Схема вентиляции рассчитывается таким образом, чтобы температура внутри шахты воздуховода была всегда одинаковой. Для этого применяют кладку в 2,5 кирпича. Высота трубы должна превышать уровень конька крыши. Каналы не размещают внутри наружных стен с целью предотвращения остывания.

Искусственная система обеспечивает быстрый приток воздуха и вывод в самой загрязненной точке с помощью двух видов вентиляторов. Они устанавливаются в шахте воздуховодов. В частном доме каналы устанавливаются отдельной системой, которая не должна нарушать схему дымоотвода. Для определения размера и производительности воздуховода учитывают разницу температур и размер сечения канала. Любые работы не должны нарушать технику пожарной безопасности. Нормативы предусматривают разную скорость воздухообмена в помещениях. Например, для кухни этот показатель не должен быть меньше 60 м.кб./час, для ванной — 25 м кб./час.

Вернуться к оглавлению

Особенности монтажа

В проекте будущей конструкции нужно предусмотреть вытяжную вентиляцию.

Вытяжная вентиляция предусматривается в проекте дома. В любом случае ее можно возвести как приставную шахту. Вентиляционные каналы 9-этажного дома, как и в 5-этажном, проходят в стенах квартир и соединяются с общей шахтой. Если нет возможности монтажа во внутренней стене, сооружают подвесной ход. Для последних этажей монтируют отдельные отводные пути. Внизу естественная циркуляция намного лучше, чем на верхних этажах, поэтому современные проекты предусматривают даже искусственную систему воздухообмена.

Можно сделать вентиляцию своими руками. Основные принципы:

• Для кладки каналов легче использовать готовый шаблон.
• Строить рекомендуется из полнотелого кирпича, допускается применение цементного раствора.
• Повороты монтируют с помощью отесанного под нужным углом кирпича. Угол наклона отвода не должен превышать 60 ̊.
• Вся поверхность должна быть гладкой и иметь одинаковый размер для равномерного движения воздуха.
• Если в шахте предусматривается установка вентилятора, кладку покрывают влагостойким веществом.
• Не допускается горизонтальное положение каналов естественной вентиляции.

Вернуться к оглавлению

Обслуживание и проверка

Для правильной работы системы важно ее регулярное очищение.

Важно вовремя чистить каналы от накопившихся загрязнений, проверять их плотность и наличие тяги. Пыльная среда провоцирует появление вредных микроорганизмов и грызунов. Загрязненные фильтры уменьшают тягу. С целью предотвращения таких результатов должна проводиться ежегодная плановая проверка и дезинфекция каналов. Кроме того, производится внеплановый осмотр после каждого устранения поломки.

В частном доме легче поддерживать чистоту вентиляционной системы. Обязательно должна проводиться чистка фильтров, замена решеток, проверка тяги. Важно проверять эксплуатационные свойства системы перед отопительным сезоном. В частных домах также проводится инспекция по правильности установки оборудования циркуляции, особое внимание уделяется совместимости систем отопления и вентиляции.

Вернуться к оглавлению

Краткий вывод

Чистый воздух повышает уровень комфорта в любом помещении. Современные разработки позволяют быстро очищать комнату от неприятного запаха, пыли, влаги. Разные типы воздухообменных систем дополняют друг друга на практике. Вентилируемый дом часто проветривается. Но в погоне за технологиями не стоит забывать о безопасности и соблюдении технических требований.

Естественная вентиляция в частном доме. Устройство естественной вентиляции. Схема естественной вентиляции

Появилась плесень на стене, ощущение спертого воздуха в помещения, приступы аллергии? Что же это может быть? А это очень распространенная проблема и связана она с отсутствием правильно смонтированный вентиляцией в частном доме, которая должна предусматривается еще при сооружении того или иного частного, жилого объекта. В данной статье поговорим об одном из типов вентиляционной системы, а именно об естественном воздухообмене, который позволяет без особых затрат создать оптимальный микроклимат внутри помещения. В тематической статье будут указаны положительные и негативные аспекты естественной вентиляции, а также выделены особенности её монтажа.

Оглавление:

1. Что представляет собой естественная вентиляция? Преимущества и недостатки системы
2. Схема естественной вентиляции частного дома
3. Расчеты относительно естественной вентиляции в частном доме
4. В каких домах лучше оборудовать естественную вентиляцию?
5. Особенности монтажа естественной вентиляции в частном доме
6. Советы специалистов по обустройству естественной вентиляции

Что представляет собой естественная вентиляция? Преимущества и недостатки системы

Чтобы обеспечить доступ чистого воздуха в помещение открытого окна не всегда достаточно, особенно если это частный дом с котельней, отдельными ванной комнатой и кухней, частый перепад температуры в которых активно провоцирует образование конденсата.

Самым простым способом с справится с недостаточной циркуляцией воздушных масс в помещении — это организовать качественную вентиляционная систему сооружения, которая, в идеале, должна планироваться еще на этапе планировки строительного объекта. Среди трёх основных разновидностей воздуховодных типов — естественного, принудительного и комбинированного, большой популярностью пользуется первый вариант. Он отличается лёгкостью и простотой конструкции, представлен доступным бюджетом, а также имеет низкую вероятность появления сбоев в системе.

Естественная вентиляция в частном доме — это устройство, вытяжные  каналы которого монтируют для каждой комнаты отдельно. Так ведь на кухне господствует излишнее количество паров и посторонних запахов, в ванной и туалете повышенный уровень влажности, и если их не устранять в жителей частного дома могут возникнуть проблемы со здоровьем.

Организовывая в своих владениях естественную систему вентиляции хозяева не тратят лишних средств на покупку дорогостоящего оборудования, так как это тип, способствующий бесперебойной циркуляции воздуха, функционирует без помощи дополнительной техники, различных вентиляторов и т. д. Для создания каналов, трубопроводов чаще всего покупают сантехнические пластиковые трубы, а также металлический материал, но как известно, в влажных местах металлические конструкции быстро поражаются ржавчиной.

Стоит отметить, что невзирая на свою востребованность в повседневной жизни, в строительстве, естественная вентиляция характеризуется приличным списком и минусов. К ним относят:

• отсутствие обработки поступающего уличного воздуха, к тому же при неправильном покрытии вентиляционных отверстий в помещения могут проникать пыльца, мусор, грызуны и т.д.;
• данную систему практически невозможно регулировать, разве что заслонкой, задвину в которую можно уменьшить воздухообмен, но увеличить его до необходимого не получится;
• в период сильных морозов усиливается тяга вентиляции, за счет чего слишком холодный воздух, в больших количествах проникает внутрь дома, в летний период действие воздухообменного устройства наоборот притормаживается и свежий воздух практически не поступает в помещение, так как тяги почти нет.

Таким образом, данный, способствующий природной циркуляции воздуха в жилище — это устройство, которое требует дополнительного оборудования, для того, чтобы его функциональность в летнее и зимнее время не прекращалась. О том, как сделать естественную вентиляцию в частном доме речь пойдет далее в статье.

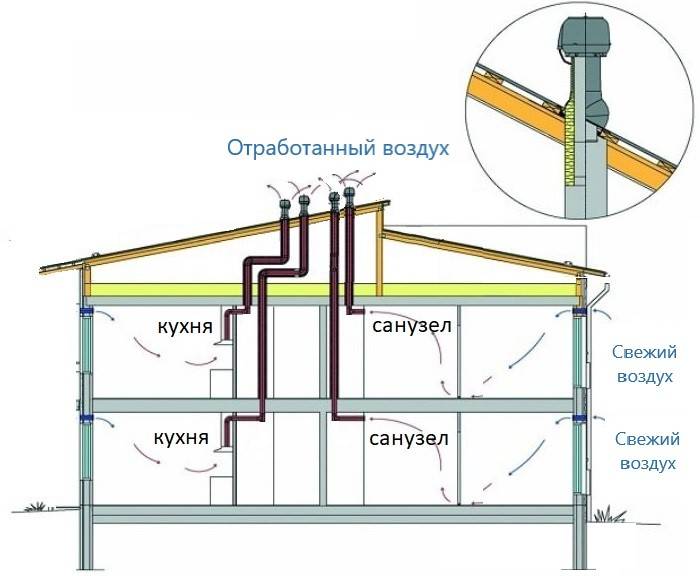

Схема естественной вентиляции частного дома

Качественное обслуживание естественного воздухообмена в помещении напрямую зависит от подготовленной и использованной схемы конструкции, которую воплощают в реальность еще на начальном этапе сооружения дома, а вносят в планы еще при первоначальном проектировании застройки. Согласно принятым правилам комнаты в одноэтажном или многоэтажном жилом доме делятся на сухие и влажные. К первым относят гостиные, спальни и т.д., ко вторым кухни, ванные, туалеты и т.д, а это значит, что в сухих помещениях устанавливают каналы с поступающим воздухом, а в влажных с отходящим воздухом, таким образом обеспечивая отход тяжелых, сырых скоплений.

Следовательно, естественная вентиляция в частном доме схема которой разработана и учтена правильно приносит своим хозяевам намного больше пользы, чем просто проветривание или установка обычных решетчатых отверстий в стенах.

Как показывает практика, большинство строительных проектов основывается на размещении приточных и отводных каналов в таких местах, как верхняя часть окна, стена или потолок, из которого напрямую можно вывести вытяжнуют трубу. Но как бы не располагались воздуховые дыры, естественную вентиляцию рекомендуют либо самостоятельно дополнить, усилить вентиляторами, или использовать в комбинации с принудительной системой циркуляции воздуха.

Расчеты относительно естественной вентиляции в частном доме

Дабы скорректировать возможные недочеты в устройстве естественной вентиляции в частном доме необходимо не только основыватся на подготовленные или заимствованные схемы, но и сделать расчеты оборудования, которые позволят подсчитать расходный материал (трубы, решетки, заслонки и т. д.) и его параметры. Поэтому при разработке документации обустройства воздухообмена учитываются такие критерии как назначение сооружения (для временного или постоянного жительства), количество жителей в доме, планировка и количество комнат и т.д.

То есть перед началом работы нужно знать каким должен быть диаметр труб для оттока и привода воздуха, их длина и т.д. К тому же расчеты помогут понять на сколько устройство естественной вентиляции в частном доме получается эффективным и функциональным и в каких местах его рекомендовано усилить при помощи специальных клапанов и другой специальной техники.

В каких домах лучше оборудовать естественную вентиляцию?

Из вышеперечисленного материала, нам стало понятно, что воздухообмен естественного характера — это слабая система, можно сказать маломощная, поэтому ее использование приемлемо в сооружениях из натуральных материалов, например, в деревянных домах, где по сути и сам строительный материал пропускает чистый воздух сквозь стены.

А это значит, что для домов из пенополистиролбетона, сэндвич панелей и т.п. сырья оптимальной считается принудительная вентиляция.

Для жилых конструкций из бруса и других деревянных стройматериалов установка естественной вентиляции заключается в монтаже вертикальных каналов, их установка начинается из комнаты, которая требует проветривания, а заканчивается на кровле здания под коньком. Крайне необходим воздухообмен в гардеробных, санузлах, котельных, в которых продухи свежего воздуха способствуют и горению самого котла.

На качество тяги в воздухоциркулирующей системе частного дома играет роль не только толщина выбранной трубы, а и ее теплоизоляционные свойства, наличие различных изгибов и поворотов в каналах, которые со временем, если они без решеток, могут загрязняться и переставать функционировать.

Важно также обратить внимание на высоту и сечение использованных каналов естественной вентиляции.

Монтаж естественной вентиляции в частном доме основывается на двух основных правилах. Первое, заключается в использовании труб одинаковых параметров, которые ни в коем случае нельзя комбинировать с более узким или широким материалов, все каналы должны быть стандартных размеров, без перепадов. Второе, основывается на правильном выборе места под вентиляционные отверстия. Стоит знать, что приточный и оттоковый каналы никогда не размещаются рядом, расстояние между ними должно быть значительным, лучше если это будут противоположные углы и стены помещения. Не забывайте о том, что выход уличной вентиляционной трубы должен быть на порядок выше козырька здания, это усилит тягу в системе.

Особенности монтажа естественной вентиляции в частном доме

Естественная вентиляция в частном доме своими руками — это процесс который потребует от хозяевов дополнительного времени, но при этом не понадобится большой бюджет. Конечно, же бывает так, что систему кондиционирования организовывают в готовых постройках, но лучше это сделать на этапе строительства, когда вывести вентканалы и проложить трубопровод в стенах и полу вполне доступно, без затруднений монтажа.

Разводка системы осуществляется с помощью пластикового инвентаря и начинается с подготовки и установки вентканалов. Их особенность в том, что они как входят внутрь помещения, так и имеют доступ к уличному пространству, за счет чего чистый воздух поступает в систему. То отверстие которое притягивает его дом, должно быть на расстоянии не менее двух метров над основанием здания, и совершенно не важно на какой из наружных стен конструкции оно будет проделано.

Канал, который отвечает за отвод чаще всего устанавливается на крыше, к нему сводятся все отводки естественной вентиляции. Его высота над уровнем здания  должна быть более одного метра. Для крупногабаритных конструкций воздуховодных установок предусматривают несколько. В части труб, которые соприкасаются с улицей организовывают качественную теплоизоляцию, которая позволит установке бесперебойно функционировать в холодный период года. Усилить тягу в естественной вентиляции можно при помощи специально разработанных вентиляторов, их шум снижается дополнительной шумоизоляцией. Стоит сказать, что многие хозяева, которые серьезно относятся к чистоте и экологичности своего жилища оборудуют воздухоциркулирующие устройство профессиональными фильтрами, которые способствуют очищению и разжижению воздуха.

При правильном монтаже и планировке естественная вентиляция в частном доме должна выполнять следующие функции:

• проводить бесперебойный циркулирующий процесс обмена воздуха помещения с улицей;
• снабжать свежим воздухом все комнаты жилища, при этом влажные помещения должны эффективно просушиваться;
• в зимнее время холодные потоки не должны проникать в дом, а летом в доме не должен господствовать жаркий уличный воздух;
• полностью должны отсутствовать сквозняки.

Все эти требования, выдвигаемые к естественной вентиляции помещения легко реализовываются под чутким руководством опытных мастеров, к которым лучше обращаться при планировке строительного объекта.

Советы специалистов по обустройству естественной вентиляции

Естественная вентиляционная система — это устройство, детали которого стоят совсем недорого, при этом ее функциональность улучшает микроклимат частного жилища и позволяет его владельцам защитить себя от спертого воздуха, который провоцирует проблемы со здоровьем, а также пагубно влияет на кухонный и другой бытовой инвентарь. Дабы защитить и само воздухообменное устройство профиссионалы рекомендуют покупать или самостоятельно изготавливать специальные колпаки на канал который выводится на крышу здания. Стоит отметить, что хозяева, которые имеют практическое отношение к сварочному аппарату, также своими руками могут заготовить защитные решетки на вентканалы, используя металлические прутья.

Помните, что на функциональность вентиляционной системы будет влиять не только то, какой материал Вы выбрали за основу или качество того, как вы уложили его в стену, а и то насколько продуманно она была смонтирована.

Так как такие факторы как направление ветра, его скорость, а также перепады уличной и внутренней температуры отражаются на функциональность и циркуляции воздуха. Поэтому делая проект системы, выбирая схемы и производя расчеты к ним владелец должен опираться на господствующий климат на участке, рельеф земли и т.д.

Помните,чтобы ваша вентиляция хорошо работала стоит располагать вытяжку в центральной части здания или межстенном пространстве, так она получит дополнительную теплоизоляцию и будет в полной сохранности в холодное время.

Обратите внимание на форму воздуховодов, они должны быть прямоугольными или круглыми, это обеспечит и эстетичность и экономию пространства стены. Помните, что качественные отверстия — это те которые имеют одинаковые параметры, что обеспечивает продуктивность всей системе. Для дополнительной информации по теме смотрите видео:

Сложности в самостоятельном проектирование вентиляции

Автор Евгений Апрелев На чтение 7 мин Просмотров 2.7к.

При строительстве частных домов, нежилых помещений и зданий промышленного назначения, очень важная роль отводится системам вентиляции. Ее правильный расчет и проектирование, еще в начальной стадии строительства, позволит сэкономить значительные средства на монтаж и ввод в эксплуатацию систем вентиляции. В рамках этой статьи, мы попытаемся рассказать, как производится правильный расчет вентиляционной системы для коттеджа.

Типы вентиляционных систем

Все системы вентиляции делятся на три категории по их назначению.

1. Приточная. Эта система вентиляции обеспечивает подачу свежего воздуха в помещение.
2. Вытяжная. Такая вентиляционная система удаляет использованный воздух из помещения.
3. Рециркуляционная. Эта система вентиляции, подмешивает к свежему воздуху, подающемуся в помещение, вытяжной.

Кроме того, каждый тип вентиляции, в свою очередь, может быть с искусственной или естественной подачей воздуха.

Но и это еще не все: Все системы вентиляции отличаются друг от друга способом перемещения воздушного потока.

• Канальные. Для перемещения воздуха используются воздуховоды или каналы.
• Бесканальные. Это когда воздух поступает в помещение за счет естественных неплотностей в окнах, дверях и т.д.

Теперь, когда нам известно о существующих типах вентиляционных систем, можно поговорить и о тех значениях, которые влияют на их выбор.

Как правильно рассчитать воздухообмен в частном доме

Для проектирования систем вентиляции в жилых помещениях, нужно ориентироваться на несколько основных факторов, первым из которых мы рассмотрим воздухообмен.

Воздухообмен – это, сколько раз должна происходить смена воздуха в группе помещений, за единицу времени. Существуют четко определенные нормы воздухообмена, регламентируемые нормативными документами. Чтобы правильно его рассчитать для жилого помещения, можно воспользоваться любым из трех возможных методов. Мы рассмотрим расчет по площади жилища, по гигиеническим стандартам и по кратности. А теперь по порядку.

Расчет расхода воздушных потоков по площади помещения

Для того чтобы произвести расчет этого параметра, необходимо знать, что по установленным нормам воздухообмен в жилых помещениях должен составлять 3м3/ч, на 1м2 площади. Например: площадь гостиной 20м2 тогда требуемый воздухообмен для него должен составлять 3м3/ч х 20м2 = 60 м3/ч.

Расчет расхода воздушных потоков по санитарным нормам

Для проектирования вентиляции и расчета воздухообмена, можно воспользоваться и установленными гигиеническими нормами. Исходя из санитарно-гигиенических нормативов, на одного человека, постоянно находящегося в помещении, требуется 60м3/ч, а на временно присутствующего – 20м3/ч воздуха. Все данные по его расходу на одного человека регламентирует СНиП 2. 04.05-91

Расчет расхода воздушных потоков по кратности

Кратность – это число, которое означает, сколько раз в помещении должна происходить полная смена воздуха. При расчете этого показателя нужно учитывать объем жилища, в котором производится расчет. Существуют таблицы, основанные на данных СНиП 2.08.01-89* Жилые здания, приложение 4; и МГСН 3.01-96 «Жилые здания»;

Все таблицы мы приводить не будем, но некоторые данные, по основным помещениям квартиры или частного дома, мы предоставим.

• Гостиная, спальня кабинет – приток, кратный 1;
• Кухня, столовая – вытяжка, не менее 90м3/ч, приток 3м3/ч на 1м2 площади;
• Ванная – вытяжка, не менее 25м3/ч, приток 3м3/ч на 1м2 площади;
• Туалет или совмещенный санузел – вытяжка, не менее 50м3/ч приток 3м3/ч на 1м2 площади;
• Прачечная – вытяжка, кратная 0,5, приток 3м3/ч на 1м2 площади;
• Бытовая комната – вытяжка, кратная 1,5, приток 3м3/ч на 1м2 площади;

Как производить расчет по кратности

1. Изначально высчитывается объем каждого помещения дома в отдельности. Рассчитать это очень просто: Нужно перемножить длину, ширину и высоту помещения.
2. Для каждого отдельного помещения рассчитываем требуемый воздухообмен, используя для этого формулу: L=n*v, где n – кратность воздухообмена, а v – объем помещения.
3. Суммируем L всех комнат частного дома, отдельно по притоку и по вытяжке.
4. Если формула баланса ∑ Lпр = ∑ Lвыт. – не получается, следует увеличить значение расхода воздушных потоков, для тех комнат, которые представлены минимальными значениями, а не кратностью. В нашем случае это кухня, ванная и туалет.

Роль воздухораспределения в эффективности вентиляционной системы

В проектировании приточно-вытяжной вентиляции большую роль играет процесс правильного распределения потоков воздуха. Если не учитывать при расчетах эти данные, то вентиляционная система даже с высокими показателями воздухообмена может оказаться неэффективной, в процессе удаления загрязненного воздуха из квартиры или коттеджа. Одной из основных задач при проектировании вентиляции является правильное расположение приточных и вытяжных распределительных устройств, для достижения максимального эффекта.

Воздухораспределителем называется специальный прибор благодаря которому воздух попадает в помещение, и различаются по конструкции и соответственно дизайну. Они бывают в виде:

• Решеток, регулируемых и нерегулируемых, различной геометрической формы и с направлением воздуха как в одну, так и во все стороны. Такие воздухораспределители могут использоваться для приточной, вытяжной и переточной систем вентиляции и располагаться на потолке, стенах или на полу.
• Перфорированных панелей. Эти устройства представляют собой панели с перфорацией, расположенной как в один, так и в несколько рядов. Они удаляют воздушные потоки из верхней части комнаты.
• Диффузоров или плафонов. Такие устройства используются для приточной и вытяжной вентиляции, могут быть с регулятором потоков воздуха.
• Сопловые и щелевые. Они бывают как приточные, так и вытяжные и могут создавать большую струю воздуха с высокой скоростью, до 30-40м/с.

Именно их правильное местоположение позволяет эффективно распределить приточный и вытяжной воздух по помещению.

Схему правильного распределения воздушных масс в здании, заказывают отдельно от проекта, компаниям, которые на этом специализируются, а самостоятельно произвести расчеты можно, с помощью справочников или различных компьютерных программ. Одна из таких программ называется Swegon.

Основные этапы проектирования вентиляции частного дома

Проектирование и монтаж систем вентиляции – это довольно сложный процесс, который состоит из нескольких основных этапов.

• На первом этапе составляется техническое задание, на основании данных и особых требований к вентиляции в жилище. Основным итогом этого должен стать оптимальный выбор вентиляционной системы для конкретной постройки.
• Второй этап проектирования предполагает проведение расчетов требуемого воздухообмена по каждой конкретной комнате. Этот этап очень важен, ведь в случае неправильных расчетов, в жилом доме могут возникнуть такие неприятные моменты, как повышенная влажность, духота, появление плесени и т.д.
• Расчет сечения воздуховодов. Это также сложный процесс, требующий определенных знаний и опыта. При создании проекта вентиляции в частном доме используются круглые или прямоугольные воздуховоды. Важно знать, что в воздуховоде естественной вытяжки, скорость воздушного потока не должна превышать 1м/ч, а для воздуховодов с механическим нагнетанием воздуха 5м/с. для магистральных, и 3м/с для ответвлений. На основании этих данных, и значений по расходу воздуха, с помощью специального программного обеспечения или диаграмм, рассчитываются сечения воздуховодов.
• Когда все расчеты произведены, производятся работы по созданию принципиальной схемы вентиляционной системы и ее разделению на отдельные, не нарушающие требований нормативных документов, посредством проектирования специальных разделительных клапанов. Целью этого разделения является предотвращение возможного распространения пожара через воздуховоды.
• Следующий этап в создании проекта вентиляции частного дома предполагает выбор оборудования, отвечающего всем расчетным требованиям (аэродинамический и акустический расчет), определяются места его размещения, а также пути прокладки воздуховодов.
• Конечной стадией проектирования системы вентиляции частного дома считается этап согласования с действующими нормами всех нормативных актов, технического задания и архитектурным решением.

Важно!
Проект вентиляционной системы частного дома должен соответствовать пожарным, санитарно-гигиеническим, архитектурным требованиям безопасности. Только после согласования со всеми государственными органами надзора, такой проект готов к монтажу.

Схема вентиляции в панельном доме

Качество жизни в панельном доме во многом зависит от вентиляции. Жилые дома из железобетонных панелей не пропускают воздух и влагу. Если при этом и вентиляция недостаточна, то налицо развитие плесени, скопление углекислого газа и вредных выбросов при приготовлении пищи и работе газового котла. Неисправная вентиляция угрожает жизни и здоровью людей.

Блок: 1/5 | Кол-во символов: 359
Источник: https://TopVentilyaciya.ru/ventilyaciya/v-panelnom-dome.html

Что говорят нормативы

Общая шахта вентиляционного канала панельной многоэтажки

Согласно СНиПам установлены показатели воздухообмена для помещений в квартире:

• Кухонное помещение 90 м3/час;
• Туалет – 50 м3/час;
• Ванная комната и совмещенный с ней санузел – 25 м3/час;
• Жилые комнаты – 3м3/час на 1 м2.

Блок: 2/10 | Кол-во символов: 298
Источник: https://ventkam.ru/ventilyatsiya/v-kvartire/panelnyj-dom

Важность вентиляции в панельной многоэтажке

Панельные дома с высокой этажностью строились на века, они крепки и надежны, но не лишены недостатков. Жители критикуют квартиры с низкой изоляцией шума и сыростью в углах.

Панельные дома в 9 этажей заселены полностью. В каждой квартире ежедневно готовят обед, моют посуду, пол, принимают ванну, расчесывают волосы, в некоторых линяют домашние животные. Неприятные запахи и влага обязательно доходили бы до соседей, если бы не система вентиляции дома.

Естественная вентиляция предусматривается инженерами во время подготовки проекта жилого дома. Создается общая система, которая соединяется с каждой квартирой. К общей вентиляции имеют выход комнаты с высокой влажностью – ванная, кухня.

Свободный воздухообмен поддерживает здоровое состояние целого здания и каждого отдельного жилого помещения.

Блок: 2/11 | Кол-во символов: 840
Источник: https://vozduhstroy.ru/ventilyaciya/v-panelnom-dome.html

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

Самая удачная схема вентиляции в панельном доме – индивидуальная, когда каждая квартира имеет отдельный канал с выходом на крышу.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Блок: 3/5 | Кол-во символов: 3788
Источник: https://VentingInfo.ru/raspolozhenie/ventilyatsiya-mnogoetazhki

Схемы обустройства вентиляции в панельной многоэтажке

Для обустройства естественной вентиляции в панельных домах (5 и 9 этажей) использовали несколько стандартных планов. Подобные схемы реализуются инженерами и сегодня.

Для обустройства естественной вентиляции в панельном доме применялось несколько стандартных схем

Устройство вентиляции в панельном доме несколько отличается в зависимости от количества этажей. Есть три схемы:

1. Схема сбора воздушной массы из всех квартир в один колодец.
2. Схема подключения воздуховодов каждой квартиры в чердачный сборник.
3. Система вывода вентиляционных каналов из каждой квартиры на улицу через крышу.

Первая и вторая – схема вентиляции в панельном доме из 9 этажей. В пятиэтажках и кирпичных домах реализуется третья схема.

В современных постройках осуществляется забор воздуха в трех санитарных зонах (санузел, кухня, жилые комнаты). Для этого делают системы спаренных или строенных вентиляционных каналов.

Блок: 4/11 | Кол-во символов: 943
Источник: https://vozduhstroy.ru/ventilyaciya/v-panelnom-dome.html

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.

Пример монтажа приточно-вытяжной системы в многоквартирном здании. Внизу, в подвале или цоколе, устанавливают приточное оборудование с фильтрацией и подогревом воздуха, на крыше – чиллер и вентилятор

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Блок: 3/6 | Кол-во символов: 1565
Источник: https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html

Особенности устройства вентиляции в панельном доме

Вентиляционная система рассчитывается на этапе проектирования дома. Особенности ее конфигурации зависят от этажности строения, от места его расположения. Однако какой бы не была задумана вентиляционная система, она всегда предусматривает вертикальный выводной канал и пути поступления в помещения свежего воздуха.

Классический воздухообмен, существующий в панельных домах старой постройки и в ряде бюджетных проектах современного жилищного строительства, предусматривает вентиляционную систему на естественной тяге. Работает такая система по принципу сквозного проветривания.

Роль приточной части вентиляции выполняют форточки или приточные отверстия, которые расположены в жилых помещениях над радиаторами отопления. Вытяжная часть локализуется в помещениях, где воздух наиболее подвержен загрязнению – это туалет, ванная и кухня. Если квартира большая и в ней есть комната, отделенная от вытяжного отверстия двумя другими помещениями с дверями, то в такой комнате также проектируют вытяжное окно.

Обратите внимание! Все вентиляционные выходы из отдельных квартир сходятся в одну вертикальную вентиляционную шахту. Параметры шахты определяет схема подключения к ней отдельных помещений и этажность панельного дома.

Блок: 2/5 | Кол-во символов: 1269
Источник: https://TopVentilyaciya.ru/ventilyaciya/v-panelnom-dome.html

Резюме

Как видно, вентиляционная система является неотъемлемым компонентом любого жилища. От нее зависит не только качество воздуха внутри помещений, но и то, каким образом будет функционировать система отопления. Благодаря правильному подходу к вентилированию можно значительно снизить затраты на теплоносители, чем обеспечивается как локальная, так и глобальная экономия.

Блок: 4/4 | Кол-во символов: 375
Источник: https://2proraba.com/teplo-ventilyaciya/sxema-ventilyacii-v-panelnom-dome.html

Выбирать нужно из 3-х возможных конструкций

Естественная

Загрязненный воздух удаляется с помещения естественным методом: тяга, создаваемая разностью температур внутри квартиру и на улице, выталкивает воздушные массы и выводит их через вентиляционные каналы. Свежий воздух поступает через открытые форточки, наличие не герметичности стен, окон и дверных проемов.

Механическая

Воздуховод может быть металлическим или полимерным

При монтаже такой системы происходит нагнетание и удаление воздуха с помощью установленного оборудования – вентиляторов.

Комбинированная

Предусматривает совмещение системы вентиляции и воздухообмена. То есть, вентиляторы подмешивают чистый воздух в уже рециркулированный. Для обеспечения такого процесса снаружи вентилятора подводится воздуховод, монтируется фильтр. Выводится «отработанный» воздух через вентиляционные шахты естественным путем.

Совет! Для монтажа комбинированной вентиляции прекрасным вариантом установки являются вентиляторы канального типа, такие как Soler&Palau TD Silent 350/125.

Блок: 5/10 | Кол-во символов: 1033
Источник: https://ventkam.ru/ventilyatsiya/v-kvartire/panelnyj-dom

Уход за домашней вентиляцией

Зачастую из-за засорения воздуховода или решётки выходного отверстия не работает вентиляция. Прочистить вентиляционные каналы самостоятельно можно в пределах своей квартиры, сняв решётку и почистив стенки трубы щёточкой, веником или пылесосом. Особое внимание необходимо уделить сетке, закрывающей вход в шахту – она работает как фильтр, на котором остаются все загрязнения.

Полная очистка общедомовой вентиляции проводится специальной службой по запросу жильцов.

Сначала проводится диагностика работоспособности вытяжных каналов и составляется план работ. Для проверки чистоты шахт зачастую используют видеокамеру на тросе – она позволяет определить места скопления грязи и места деформации трубы.

После этого начинается прочистка воздуховода. Профессионалы используют гири, пневматические щётки, ерши с грузом и другие инструменты. Рядовым жильцам не стоит заниматься такими работами – этим можно навредить целостности трубы.

Естественная вентиляция в многоэтажном доме не очень эффективна по сравнению с механической, но она реже требует чистки. Бригаду специалистов стоит вызывать раз в несколько лет при возникновении явных признаков загрязнения воздуховода. Автоматические системы проветривания испытывают большие нагрузки и требуют более тщательной очистки. Обслуживанием таких систем зачастую занимаются фирмы, которые их устанавливают.

Отслеживание работоспособности и увеличение эффективности домовой вентиляции – один из ключевых пунктов в создании здорового микроклимата в вашем доме. Проведя ряд мероприятий по улучшению проветривания своего жилища, вы избавите себя от пыли, неприятных запахов, продуктов работы кухни или ванной в воздухе.

Блок: 5/5 | Кол-во символов: 1688
Источник: https://VentingInfo.ru/raspolozhenie/ventilyatsiya-mnogoetazhki

Заключение

Для того, чтобы улучшить вентиляцию своими силами, следует посоветоваться с профессионалами своего дела и выбрать самый действенный и экономичный способ в вашем случае. Предлагаем посмотреть вам видеоуроки, и узнать экспертное мнение лучшего специалиста, как создать равномерную работу двух и больше вентиляционных каналов, для чего требуются турбодефлекторы и как выполнить установки приточного клапана.

Да, естественная вентиляция, которая характерна для большинства домов в многоквартирном доме, не всегда будет оправдывать себя в полной мере. Если в здании не была предусмотрена система принудительной вентиляции, то создать отток и приток воздуха можно своими руками, при использовании бытовых устройств.

Если вы живете в многоквартирном доме, предлагаем использовать свой опыт и поделиться, как вы обустраивали систему вентиляции, а также рассказать, какие из приборов вы используете для того, чтобы обеспечить полноценный и регулярный обмен воздуха в каждом помещении квартиры. следует оставлять под статьей, так как ваши советы могут быть полезными для других людей, которые прочтут эту статью.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Блок: 4/4 | Кол-во символов: 1269
Источник: https://domsdelat.ru/ventiliacia/kak-ustroena-ventilyaciya-v-panelnom-dome.html

Когда приходится менять естественную систему на принудительную

Вентиляция в квартире в панельном доме при его заселении является естественной: свежий воздух попадает в помещение через форточку и дверные проемы, а выводится на улицу с помощью основной шахты. Исключением является вентиляция верхних этажей. И бывает так, что она не справляется с очищением воздуха. Тогда и устанавливаются дополнительные вентиляторы. Вентиляция в 9 этажном панельном доме на последнем этаже происходит с помощью индивидуальных шахт, без присоединения к основному каналу.

Современные здания «не дышат», а значит схему вентиляцию в конкретной квартире необходимо пересмотреть

Важно! При обустройстве квартиры люди акцент делают на и излишней герметизации в угоду современным тенденциям энергоэффективности. В таких случаях естественная вентиляция уже не способна справляться со своими функциями. А значит вентиляция должна быть переоборудована в принудительную.

Блок: 6/10 | Кол-во символов: 942
Источник: https://ventkam.ru/ventilyatsiya/v-kvartire/panelnyj-dom

Недостатки работы вентиляции в панельном доме

Сделать идеальную пассивную систему вентиляции в высотном доме удается редко. Для этого нужно дополнительное оборудование и затраты.

Вентиляция в панельных домах имеет такие основные недостатки функционирования:

1. В жаркую погоду, при сильном ветре и ночью эффективность работы вентиляции резко снижается.
2. Пылевые и грязевые скопления на стенках шахты существенно влияют на работу всей системы.
3. Загрязненный воздух перетекает из одной квартиры в другую. Это происходит, если кто-то из соседей устанавливает в воздуховодный канал кухни или ванной вентилятор без обратного клапана.

Переоборудование вентиляции в старом доме обойдется жильцам в круглую сумму. Проще поддерживать ее работу регулярной чисткой.

Переоборудование вентиляции в старом доме обойдется жильцам в приличную сумму

Если вентиляционная шахта плохо справляется со своими функциями, воздухообмен в квартире недостаточный, можно установить оборудование для принудительного вентилирования.

Блок: 6/11 | Кол-во символов: 998
Источник: https://vozduhstroy.ru/ventilyaciya/v-panelnom-dome. html

Вытяжка на кухне – самый простой способ улучшения воздухообмена

При монтаже дополнительной вентиляции на кухне, то есть вытяжки необходимо руководствоваться СНиП . Устанавливать можно разные виды вытяжек:

• Подвесные, которые крепятся непосредственно над газовой плитой. Такие модели «улавливают» отработанный воздух и выводят его в индивидуальную шахту.
• Встраиваемые, которые монтируются в специальном навесном шкафу. Некоторые модели этого вида вытяжек имеют выдвижные панели, благодаря которым увеличивается площадь захвата.
• Купольные. Этот вид вытяжек устанавливается непосредственно над плитой и имеет более современный вид.

Вытяжку нельзя подключать в общий вентканал

Любая вытяжка оснащена фильтром. Для поддержания свежести в кухне стоит необходимо своевременно заменять многослойные жироулавливающие фильтры. Вытяжка монтируется с помощью кронштейнов или шурупов, а также по желанию декорируется навесным шкафом. В навесном шкафу размещается и розетка для запитывания электрооборудования.

Блок: 7/10 | Кол-во символов: 996
Источник: https://ventkam.ru/ventilyatsiya/v-kvartire/panelnyj-dom

Монтаж воздуховодов в кухне

Установить вытяжку без наличия дополнительных воздуховодов не получится. Для их монтажа необходимы трубы. Как правило, используются гофрированные воздуховоды или пластиковые каналы. Если подключить вытяжку к основной вентиляционной системе качество воздухообмена снижается в разы.

Важные параметры вентканалов

• Диаметр воздуховода должен быть равен диаметру вытяжного канала или быть немного больше. Меньший диаметр трубы приведет к дополнительной нагрузке на мотор и образованию стороннего шума.
• Количество изгибов трубы должно быть сведено к минимуму. Не разрешается монтировать воздуховод с участками, где угол наклона равен 90 градусов.
• Длина вентиляционного канала должна быть менее 3 м.

Важно! Вытяжка на кухне является дополнительной вентиляцией и не занимает основного канала. Она используется как элемент комплексной вентиляции.

При выполнении монтажных работ по установке вытяжки над варочной поверхностью стоит учесть расстояние между этими двумя объектами в зависимости от типа плиты.

Блок: 8/10 | Кол-во символов: 1024
Источник: https://ventkam.ru/ventilyatsiya/v-kvartire/panelnyj-dom

Вентиляторы

Вытяжные вентиляторы можно установить в любой комнате. Они бывают стенные, потолочные и даже оконные. Вентилятор монтируют в вентиляционный канал, движение лопастей ускоряет удаление загрязненного воздуха и влаги из помещения.

Размер и форму вентиляционного прибора подбирают под параметры вытяжного отверстия. Мощность зависит от потребностей. Для большой комнаты нужны мощные вентиляторы. Для ванной и туалета подойдут приборы средней мощности.

Вентилятор работает от сети, поэтому нужно обеспечить постоянный доступ электричества. В ванной не целесообразно оставлять оборудование в рабочем состоянии круглосуточно. Можно поставить вентилятор, который будет включаться вместе со светом в комнате.

Блок: 8/11 | Кол-во символов: 711
Источник: https://vozduhstroy.ru/ventilyaciya/v-panelnom-dome.html

Кухонные вытяжки

Удалить из воздуха кухни продукты горения, капли жира, запахи пищи поможет вытяжка. Это один из элементов механической вентиляции в квартире. Вытяжка работает от электричества.

Кухонная вытяжка помогает удалить из помещения неприятные запахи

Есть два типа вытяжек:

1. Активные. Осуществляют непосредственно вытяжку воздуха на улицу или в вентиляционную шахту.
2. Пассивные. Очищают воздух системой фильтров и выпускают в помещение. К системе вентиляции не подключаются.

При встраивании вытяжки к воздуховоду решетки вентиляции на кухне перекрывать запрещается. Агрегаты с высокой мощностью могут нарушить работу шахты, их лучше выводить на улицу.

Фильтры в пассивной вытяжке бывают нескольких типов. Одни улавливают жир, другие адсорбируют запахи. Менять фильтры нужно в зависимости от интенсивности использования агрегата.

Блок: 9/11 | Кол-во символов: 835
Источник: https://vozduhstroy.ru/ventilyaciya/v-panelnom-dome.html

Спасение утопающих – дело рук самих утопающих

Общая схема вентиляции в высотном панельном доме

Согласно Жилищному кодексу обслуживанием коммуникаций в многоквартирных домах занимается управляющая компания. Именно в эту службу стоит обращаться для осмотра воздухоотводов общей вентиляционной системы и ее прочистки. Правильный уход за вентиляционными шахтами способствуют их функциональности. Переустройство вентиляционной системы в квартире панельной многоэтажки проводится только после получения согласия жильцов и разрешений в госучреждениях.

Блок: 10/10 | Кол-во символов: 608
Источник: https://ventkam. ru/ventilyatsiya/v-kvartire/panelnyj-dom

Приточная вентиляция

Принудительную приточную вентиляцию осуществляют через клапаны. Через них осуществляется регулярный умеренный приток чистого воздуха в помещение. Есть клапаны, в которые можно установить фильтры, устройства обогрева или охлаждения воздуха.

Есть два вида каналов притока воздуха:

1. Монтируются в стену. Имеют чаще всего трубчатую форму.
2. Монтируются в щель пластикового окна. Промежуток для клапана предусматривают во время изготовления пластиковой конструкции.

Стенной клапан можно установить самостоятельно. Оконные агрегаты монтируют только специалисты. Производительность стенного клапана выше.

Блок: 10/11 | Кол-во символов: 616
Источник: https://vozduhstroy.ru/ventilyaciya/v-panelnom-dome.html

Кол-во блоков: 26 | Общее кол-во символов: 25783
Количество использованных доноров: 8
Информация по каждому донору:

1. https://vozduhstroy.ru/ventilyaciya/v-panelnom-dome.html: использовано 7 блоков из 11, кол-во символов 6034 (23%)
2. https://VentingInfo.ru/raspolozhenie/ventilyatsiya-mnogoetazhki: использовано 2 блоков из 5, кол-во символов 5476 (21%)
3. https://2proraba.com/teplo-ventilyaciya/sxema-ventilyacii-v-panelnom-dome.html: использовано 1 блоков из 4, кол-во символов 375 (1%)
4. https://ventkam.ru/ventilyatsiya/v-kvartire/panelnyj-dom: использовано 6 блоков из 10, кол-во символов 4901 (19%)
5. https://TopVentilyaciya.ru/ventilyaciya/v-panelnom-dome.html: использовано 2 блоков из 5, кол-во символов 1628 (6%)
6. http://venteler.ru/ventilyaciya/ventilyaciya-v-mnogokvartirnom-zhilom-dome-sxema-ustrojstvo.html: использовано 2 блоков из 6, кол-во символов 3553 (14%)
7. https://domsdelat.ru/ventiliacia/kak-ustroena-ventilyaciya-v-panelnom-dome.html: использовано 1 блоков из 4, кол-во символов 1269 (5%)
8. https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html: использовано 2 блоков из 6, кол-во символов 2547 (10%)

Источник: m-strana.ru

Улучшение домашней вентиляции | HGTV

Стремление к энергосбережению в течение последних нескольких десятилетий привело к тому, что дома стали строиться более плотно — более устойчивыми к проникновению наружного воздуха. Однако решение одной проблемы привело к возникновению другой: потребность в подаче свежего воздуха в дома, защищенные от непогоды. Фактически, большинство домов, построенных после энергетического кризиса 1970-х годов, не получают достаточного свежего воздуха, — говорит Марк Лалиберте, президент Building Knowledge в Миннеаполисе.

Система вентиляции всего дома, в отличие от системы очистки воздуха всего дома, направляет наружный воздух в кондиционируемое пространство с помощью преднамеренных и контролируемых средств, а не через утечки и открытые окна. Вентиляция кондиционируемого помещения контролируется вентиляторами или заслонками, которые предотвращают проникновение воздуха, когда система не используется. Эти устройства также удаляют излишнюю влагу, которая может скапливаться в тесноте и вызывать плесень и другие проблемы с качеством воздуха в помещении.

ЛаЛиберте прогнозирует, что до 30 процентов домов, построенных в США в следующие пять лет, могут иметь системы вентиляции всего дома, по сравнению с 10 процентами или меньше сегодня.

Базовая система вентиляции дома может быть относительно недорогой. Если в доме есть топка с принудительной подачей воздуха, установка системы вентиляции всего дома может быть очень простой: добавление воздуховода к топочной системе и заслонки для контроля притока наружного воздуха и удаления застоявшегося воздуха, а также для поддержания надлежащего давления. .По словам Лалиберте, такое дополнение может стоить всего 300 долларов.

Для более эффективной системы вентиляции всего дома обратите внимание на систему рекуперации энергии: теплообменник извлекает тепло из воздуха перед тем, как он покидает дом, и использует его для обогрева входящего воздуха. Летом он работает наоборот, помогая сохранять в доме прохладу. Стоимость такой системы, по словам Лалиберте, составит около пары тысяч долларов.

Facycler.com документирует недорогие и эффективные стратегии вентиляции для вентиляции жилых помещений.Сайт, созданный Building Science Corp., также содержит информацию о двух других методах. Чередование вентиляторов гарантирует, что вентилятор центрального кондиционера будет работать достаточно, чтобы распределять и перемешивать вентиляционный воздух, даже когда нет потребности в обогреве или охлаждении. Моторизованное управление циклами воздушной заслонки предотвращает чрезмерную вентиляцию во время длительных циклов нагрева и охлаждения и экономит затраты на ненужное кондиционирование «лишнего» наружного воздуха.

По словам президента BSC Бетси Пети, эти элементы управления будут работать практически с любой системой отопления и кондиционирования воздуха.Исключение составляют плинтусы и системы теплого пола.

Хотя вентиляция всего дома может быть не такой привлекательной, как продажа стильных обновлений для кухни и ванны, она может пойти намного дальше в обеспечении их длительного комфорта.

Источники дополнительной информации о вентиляции всего дома:
www.ashrae.org
www.buildingbetterhomes.com
www.buildingscience.com

Безумная правда о домашней вентиляции

Все дома нуждаются в вентиляции, но большинство людей не знает, сколько и какой.

Следует ли открыть окно? Можно, но это, вероятно, непрактично в разгар лета или в разгар зимы. На улице может быть слишком жарко или слишком холодно. Кроме того, вы не хотите, чтобы кондиционированный воздух выходил из вашего дома.

А как насчет вентиляторов для ванн и кухонь? Они определенно выводят из вашего дома влажный или зловонный воздух, но они также нагнетают нефильтрованный воздух в ваш дом через щели и трещины в оболочке здания. Каждый раз, когда вы запускаете вытяжной вентилятор, в ваш дом попадает воздух, чтобы уменьшить баланс давления.Вы можете вносить почвенные газы, промышленные загрязнители или влажность. Фу. Нехорошо.

Итак, какой вариант вентиляции лучше всего подходит для вашего дома? «Сумасшедшая правда» зависит от того, насколько «герметичен» или «протекает» ваш дом — и насколько вы цените качество воздуха в помещении.

Раньше никто не думал о вентиляции

Если вы когда-либо жили в старом доме, вы понимаете значение слова «сквозняк». До того, как появилась изоляция из войлока и герметизирующие трубы, никому не нужно было думать о вентиляции — их дома вентилировались сами по себе.

Летом кондиционирования воздуха не было. Люди просто открывали окна, обмахивались веером и переносили влажность. Зимой сжигали дрова. Или уголь. И они его много сожгли. Проникновение воздуха в этих домах составило от графика !

Сейчас все по-другому. Мы используем строительные материалы, которые предотвращают значительный воздухообмен, сохраняя внутри кондиционированный воздух в течение относительно длительных периодов времени. Это хорошо, потому что это означает, что мы наслаждаемся большим комфортом при меньшем потреблении энергии, чем люди, скажем… в 20-е годы.Дома стали теснее. Они менее протекающие.

Обратной стороной является то, что вся эта герметичность сохраняет в помещении несвежие или гнилостные запахи и потенциально вредные газы. Например, ковер в вашей гостиной, вероятно, выделяет газ, выделяя летучие органические соединения в воздух. То же самое и с новым книжным шкафом Ikea в спальне вашего ребенка. А еще запахи из вашей ванной, кухни и подвала…

Вы поняли. Этот список можно продолжить. В старых домах таких проблем не было. Более новые.

Вы уже вроде как вентилируете свой дом.

Если у вас есть центральная система отопления, вентиляции и кондиционирования воздуха, вам не нужно постоянно открывать окна. Вам нужны воздушные фильтры, чтобы воздух оставался чистым, а хладагент или природный газ сохраняли уют. Итак, как вы проветриваете, избегая ловушек, которые мы обсуждали ранее?

Хотите верьте, хотите нет, но вам, возможно, и не придется ничего делать.

Если вы не живете в высокопроизводительном «зеленом» доме или не внесли значительных улучшений в конструкцию своего дома, утечки воздуха по всей конструкции уже обеспечивают почти постоянный обмен воздуха.Технически вентиляции хватит.

Но что значит «достаточно»?

Благодаря Американскому обществу инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) у нас есть стандарты вентиляции для зданий. Он известен как стандарт ASHRAE 62.2 и в некоторых местах фактически стал требованием кода.

Не вдаваясь в подробности, большинство домов протекает достаточно, чтобы соответствовать этому основному стандарту для «достаточной» вентиляции. Однако это низкая планка для очистки, и многие люди хотят более сложный метод вентиляции для улучшения качества воздуха в помещении и повышения комфорта.

Если это похоже на вас, с чего начать?

Это ваши лучшие варианты ИВЛ

Наиболее распространенные типы механической вентиляции — это решения с отрицательным давлением , которые можно найти в большинстве домов: вентиляторы для ванн и кухонь.

Как отмечалось выше, каждый раз, когда вы запускаете один из этих вентиляторов, вы невольно вводите нефильтрованный воздух с улицы (или с чердака или из подполья), чтобы заменить выдохшийся воздух. Вероятно, этот воздух не очень чистый.

К счастью, системы вентиляции с положительным давлением или со сбалансированной системой вентиляции позволяют подавать свежий отфильтрованный воздух извне. Вместо того, чтобы нагнетать более грязный воздух в ваш дом через отверстия в конверте, вы фактически вытесняете «старый» воздух через те же отверстия. Или, если вы используете сбалансированную систему, старый воздух выходит через вентиляционное оборудование.

В нашей климатической зоне два наиболее разумных варианта механической вентиляции:

1. Осушитель для всего дома со свежим воздухом: Этот осушитель дает вам максимальную отдачу от вложенных средств, во многом потому, что вы получаете преимущество осушения.Здесь, в Грузии, большую часть года влажность может быть просто невыносимой! Помимо удаления влажности в соответствии с вашими требованиями, осушители для всего дома могут подавать определенное количество свежего воздуха каждый час. Они подключаются к механической заслонке, которая открывается каждый раз, когда вам требуется вентиляция. Обратите внимание, что это решение для положительного давления. Когда система работает, заменяемый воздух будет выходить через зазоры в оболочке.
2. Вентилятор с рекуперацией энергии, или ERV: Это отличный вариант для дома с высокими эксплуатационными характеристиками.ERV — это не вариант вентиляции с положительным давлением — это сбалансированная система. Он одновременно притягивает и удаляет воздух, уменьшая при этом некоторую влажность в доме (но не осушая, как мы объясняем здесь). Чтобы узнать, нужен ли он вам, мы используем инструменты, уравнения и стандарты строительства, чтобы измерить, насколько плотный или негерметичный дом. В действительно тесных домах вам может понадобиться ERV. Цифры нам точно скажут.

Однако большинству домов не требуется ERV. Они имеют наибольший смысл в супер герметичной конструкции с высокими эксплуатационными характеристиками.

А вот осушитель воздуха для всего дома — фантастический выбор для большинства домов в нашем районе! Вы избавляете дом от влажного, вонючего, насыщенного загрязнителями и аллергенами воздуха, вводя свежий, осушенный, здоровый воздух.

Когда вы его получите, это будет похоже на чудо. Без шуток.

Итак, стоит ли тратить много времени на то, чтобы беспокоиться о вентиляции?

Может быть, а может и нет. Вот наши рекомендации:

• Вы заботитесь о качестве воздуха в помещении? Тогда могут быть необходимы некоторые улучшения. Осушитель воздуха для всего дома может значительно снизить количество аллергенов в вашем доме (пылевые клещи не любят сухую среду!) И постоянно заменять застоявшийся воздух свежим, отфильтрованным воздухом. Это гораздо более чистый способ вентиляции по сравнению с открыванием окон или включением вытяжного вентилятора.
• Планируете ли вы герметизировать чердак и / или изолировать пространство для лазания? Вы уплотняете ограждающую конструкцию здания, поэтому вам может потребоваться механическое решение для вентиляции. Мы проводим тесты, чтобы узнать, соответствует ли ваш дом требованиям ASHRAE 62.2. В противном случае вам понадобится какая-то система вентиляции.
• Если вы купили дом с высокими эксплуатационными характеристиками, вам может потребоваться механическая вентиляция. Многие новые дома очень герметичны и требуют механической вентиляции. Сбалансированная система, такая как ERV, обычно является хорошим выбором. Если вы не уверены, достаточно ли вентиляции, и беспокоитесь о качестве воздуха в помещении, рекомендуется проверить скорость воздухообмена.

И если это хороший день с низкой влажностью и низким содержанием пыльцы, вы можете даже подумать об открытии окна.Мы знаем. Радикальный вариант, правда?

Сегодняшние дома не такие сквозняки, как дома, построенные 75 лет назад, и это хорошо. Просто знайте, что в более тесных домах вентиляция становится немного сложнее. Выбор наилучшей вентиляции для вас действительно зависит от вашего дома и ваших приоритетов.

Это , в конце концов, безумная правда.

Механическая вентиляция всего помещения: вытяжная, приточная, сбалансированная и обратная

Обратный драфтинг может затянуть яд в дом

Обратная тяга — это опасное состояние, когда отрицательное давление в помещении достаточно велико, чтобы втягивать продукты сгорания от топливных приборов в дом (вместо того, чтобы выбрасывать их из прибора через дымоход или вентиляционное отверстие).

Обратная вытяжка потенциально может привести к опасным уровням окиси углерода — ядовитого газа без запаха и цвета, который может вызвать болезнь или смерть. К устройствам для сжигания с возможностью обратной вытяжки относятся печи, водонагреватели, камины или другое оборудование, которое сжигает природный газ, пропан, масло, керосин или дрова.

Факторы, которые влияют на условия давления внутри дома, включают эффекты стека, ветровые эффекты, HVAC и вытяжные вентиляторы.

Вытяжные вентиляторы могут создавать в зданиях отрицательное давление, ведущее к откачке воздуха

Вытяжной вентилятор для ванны, используемый для механической вентиляции всего дома и работающий с предписанной нормой продолжительной скорости (например,г., 50-80 куб. с большей вероятностью вызовет обратную тягу, если не будет обеспечен подпиточный воздух.

Другие вытяжные устройства (сушилки для белья, центральный пылесос и обычные вентиляторы для ванн), работающие одновременно, еще больше увеличат вероятность обратного вытягивания.

Приборы для сжигания могут быть проверены на потенциальную обратную тягу.

Профессиональный стандарт BPI Building Analyst (BPI 2012) включает в себя процедуру, кратко изложенную ниже, для выполнения теста на сброс давления для каждой зоны топочного оборудования (CAZ):

1. Измерьте базовое давление
2. Измерьте максимальное отрицательное давление, основанное на комбинированном воздействии работы вытяжного устройства, работы обработчика воздуха и положения двери.
3. Разница — разгерметизация наихудшего случая
4. Сравните с пределом сброса давления при обратной вытяжке для прибора

Эта процедура обычно выполняется в сочетании с испытаниями на герметичность здания, содержание окиси углерода, утечку и тягу для печей с естественной и механической тягой и водонагревателей.

По результатам испытаний определены действия по поддержанию безопасности горения.

Затягивание старого дома может вызвать проблемы

Модернизация существующего дома с улучшением энергоэффективности может значительно снизить естественный обмен воздуха с окружающей средой, потенциально создавая опасность обратного вытягивания. Теперь может потребоваться механическая вентиляция всего дома для поддержания приемлемого качества воздуха в помещении.

Испытания на безопасность горения можно использовать для выявления существующих проблем до начала работ по модернизации и для подтверждения безопасной эксплуатации устройств сжигания после их завершения.

Безопасность горения и работу вытяжного вентилятора следует рассматривать вместе. Как правило, чем плотнее дом, тем больше вероятность того, что сброс давления может стать проблемой, даже если соблюдаются требования к воздуху для горения, утвержденные кодексом. Испытание на сброс давления в наихудшем случае поможет определить, будут ли устройства сгорания с непрямым сбросом давления создавать обратную тягу.

Предложения по предотвращению вытяжки и других угроз безопасности горения:

• В идеале, установить оборудование с прямым выпуском воздуха (наружный воздух для горения).
• Если использование оборудования с прямой вентиляцией невозможно, установите устройства для сжигания с вытяжной тягой или с механической вентиляцией.
• Только вытяжная механическая вентиляция всего помещения может не подходить, если установлены устройства с естественной или принудительной тягой.
• Подтвердите, что устройства для сжигания, включая камины, установлены и введены в эксплуатацию в соответствии с нормами и инструкциями производителя.
• Выполните испытание на разгерметизацию в худшем случае в соответствии с отраслевыми стандартами, такими как Building Performance Institute (BPI 2012), Air Conditioning Contractors of America (ACCA 2011), The Energy Conservatory (TEC 2012) или другие одобренные испытания. .

Система домашней вентиляции, позволяющая сохранять прохладу

Это не значит, что у ваших друзей и членов семьи, которые переносят жаркое и влажное лето в других частях страны, нет достаточных оснований для того, чтобы завидовать вам за то, что вы живете в Северной Калифорнии. Но если вы хотите придать им еще более глубокий оттенок зеленого, помните об этой информации: наш умеренный климат с множеством прохладных летних ночей также может помочь вам сэкономить кучу денег на счетах за электроэнергию летом — если, то есть, вы приобретаете привычку использовать вентилятор для всего дома как часть домашней системы вентиляции.

Постарайтесь не поднимать брови. Иногда у фанатов целого дома «плохая репутация» — в основном потому, что многие люди думают, что они шумные и сложные устройства.

Итак, давайте уточним: во-первых, это правда, что вентиляторы для всего дома могут быть шумными, но только в том случае, если они установлены неправильно или без резиновых или войлочных прокладок, поглощающих вращение. В противном случае большой вентилятор, работающий на низкой скорости, производит меньше шума, чем маленький вентилятор, работающий на максимальной скорости. В любом случае, вы вряд ли услышите больше шума от вентилятора для всего дома, чем от настольного вентилятора.

И два вентилятора для всего дома включаются щелчком переключателя; Ключ к успеху — знать, когда условия подходят — в помещении и на улице — для переключения этого переключателя.

Как работают вентиляторы для всего дома

Вентиляторы для всего дома — это одна из трех форм домашней системы вентиляции. Два других — это естественная вентиляция и механическая, или точечная, вентиляция.

Вентиляторы для всего дома обычно устанавливаются на чердаке второго этажа дома, где в самые жаркие летние дни температура может достигать более 150 градусов.Все это накопившееся тепло в конечном итоге просачивается через изоляцию в дом. Вот почему второй этаж в многоэтажном доме обычно теплее, чем первый: тепло, которое естественным образом исходит от первого этажа, сходится с теплом, падающим с чердака — состояние, которое усугубляется в домах с черепичной крышей. .

Вентиляторы для всего дома охлаждают дом за счет втягивания большого количества холодного наружного воздуха через окна, его циркуляции и вытеснения горячего воздуха. Вентиляторы работают быстро и эффективно: если температура на открытом воздухе упадет с 80 до 70 градусов в течение двух часов, воздух внутри вашего дома займет примерно в два раза больше времени, или четыре часа, чтобы зарегистрировать такое же падение температуры, без включение кондиционера.Вентилятор для всего дома может добиться такого же снижения примерно за час — и за небольшую часть стоимости эксплуатации кондиционера.

Многие домовладельцы окупают первоначальные вложения в вентилятор для всего дома — обычно в пределах нескольких сотен долларов плюс установка — в течение нескольких месяцев. После этого можно действительно сэкономить. Некоторые эксперты по домашней эффективности говорят, что «эксплуатационные расходы на вентилятор для всего дома составляют примерно одну десятую от стоимости кондиционирования воздуха и должны позволить вам сократить потребление электроэнергии на 80 процентов», позволив вам сократить использование кондиционера или даже полностью отказаться от него.

Когда вентиляторы для всего дома работают лучше всего

Учитывая очевидные характеристики вентиляторов для всего дома — разумные начальные вложения, низкие эксплуатационные расходы, экономию энергии, которую они вдохновляют, — вы можете быть сбиты с толку их «плохой репутацией».

Вентиляторы для всего дома лучше всего работают в климате, где дни теплые, вечера прохладные, а влажность низкая — другими словами, климат Северной Калифорнии. Если вы не уверены, когда включать вентилятор на весь дом, помните, что его функциональность зависит от прохладных ночей, которые мы здесь часто проводим.

Вот несколько простых правил работы, которым нужно следовать:

• Включайте вентилятор всего дома, когда температура наружного воздуха ниже, чем температура в помещении. (Возможно, стоит подумать о контрастах; вы, вероятно, включаете кондиционер, когда верно обратное.)
• Наружная температура должна быть ниже 80 градусов — а еще лучше — ниже 70 градусов — для достижения наилучших результатов от вентилятора для всего дома.
• Не вскакивайте, чтобы включить вентилятор на весь дом, пока не закатится вечернее солнце и температура не упадет.Выключите вентилятор, когда ваш дом остынет, или оставьте его на «низком уровне», чтобы охладить ваш дом на ночь.
• Закройте свой дом в самые теплые летние дни. В этот момент вы можете захотеть включить кондиционер.
• Не пытайтесь включить вентилятор и кондиционер в помещении одновременно. Хотя оба они работают для охлаждения вашего дома, они делают это двумя совершенно разными способами: вентилятор зависит от открытых окон, а эффективность вашего кондиционера частично зависит от того, что окна остаются закрытыми.

Если вы хотите сохранить спокойствие за счет летнего счета за электричество, позвоните в Experts In Your Home для консультации по поводу вентилятора для всего дома — и дайте своим друзьям и членам семьи еще один повод позавидовать нашему завидному климату.

Возможно, вы не хотите покупать вентилятор для дома, но как поживает ваш кондиционер?

Описание вариантов вентиляции дома

Все фантастические инструменты контроля качества воздуха в мире бесполезны, если у вас нет хорошей системы вентиляции для ежедневной циркуляции воздуха по дому.Воздушный фильтр удаляет более крупные частицы, такие как пыль, перхоть и пыльцу, а электронный воздушный фильтр удаляет более мелкие частицы, такие как бактерии, плесень и газы. Однако воздух в помещении все равно будет плохим без постоянного притока свежего воздуха извне.

Типы вентиляторов

Здесь есть несколько вариантов, зависящих как от количества загрязнений в вашем доме, так и от количества нагретого или охлажденного воздуха, который вы готовы терять каждый день через вентиляционные отверстия.

Самый простой способ — вытяжной вентилятор.Вентиляторы выдувают воздух из вашего дома, создавая внутри зону отрицательного давления. Затем воздухозаборники позволяют новому воздуху проникать в ваш дом и выравнивать давление. Существуют также уравновешенные вытяжные вентиляторы — один вентилятор выдувает воздух из помещения, а другой вентилятор забирает свежий воздух. Если у вас есть открытое пламя или газовые приборы, сбалансированный вытяжной вентилятор необходим, чтобы пламя не погасло из-за создаваемого отрицательного давления. одним вытяжным вентилятором на выходе.

Традиционная вентиляция, хотя и проста, также неэффективна.В середине зимы он выдувает весь ваш нагретый воздух на улицу, а летом он делает то же самое с вашим охлажденным воздухом. Ваша домашняя система комфорта, вероятно, сможет справиться с потерей тепла или охлаждения, поэтому вы не будете чувствовать себя менее комфортно, но вы, безусловно, заплатите больше по счетам за электроэнергию.

Вот почему вентиляторы с рекуперацией тепла и энергии популярны во многих домах. Эти вентиляторы сэкономят вам деньги, особенно если вы приложили все усилия, чтобы плотно закрыть свой дом, чтобы свести к минимуму потери энергии.

Когда воздух вентилируется через рекуператор, энергия и тепло передаются между внутренним и наружным воздухом по мере прохождения. Зимой это означает, что энергия вашего воздуха в помещении сохраняется, а летом энергия наружного воздуха удаляется, прежде чем она попадет в ваш дом.

Какой метод лучше?

Выбор метода будет во многом зависеть от ваших текущих затрат на отопление и охлаждение, а также от того, с какими типами загрязняющих веществ вы сталкиваетесь. Дополнительное преимущество вентиляторов с рекуперацией энергии заключается в том, что они подключаются непосредственно к блокам контроля качества воздуха в помещении, поэтому вам не нужно беспокоиться о появлении новых загрязняющих веществ.

Теги: Flourtown, Качество воздуха в помещении, Jenkintown, Вентиляция
Среда, 29 июня 2011 г., 8:00 | Категории: Качество воздуха в помещении |

2 Общие системы вентиляции всего дома

Воздух внутри вашего дома может вызвать у вас тошноту, если вы не будете регулярно его заменять наружным воздухом. Ирония заключается в том, что в современных энергоэффективных домах больше шансов накапливать раздражители и токсины, чем в старых, продуваемых сквозняками.

Даже если ваш дом может быть лучше в плане отопления и охлаждения, он также может быть заполнен вредными веществами, которые необходимо удалить. Лучший способ решить эту задачу — установить систему вентиляции всего дома.

Вентиляция всего дома — это очень эффективный способ сохранить воздух в доме чистым и здоровым. Ниже представлена ​​дополнительная информация о двух распространенных системах вентиляции всего дома и лучших вариантах для вашего дома.

1. Система вытяжной вентиляции

Системы вытяжной вентиляции работают за счет втягивания наружного воздуха в дом.Вытяжная система вентиляции является самой простой из систем вентиляции всего дома, поскольку она может работать с одним вытяжным вентилятором. Некоторые системы вытяжной вентиляции также включают в себя воздуховоды, но они не являются необходимыми для работы.

Существуют различные конфигурации вытяжной вентиляции, но все вытяжные системы создают в доме отрицательное давление. Отрицательное давление возникает всякий раз, когда давление наружного воздуха превышает давление внутри дома.

В результате отрицательного давления свежий воздух втягивается в дом через любые отверстия между внешней и внутренней частью конструкции, а застоявшийся воздух выдувается из вытяжного вентилятора.По желанию, вытяжная система вентиляции может быть оборудована установленными приточными отверстиями, которые позволяют большему количеству воздуха попадать в дом. Однако, если отверстия слишком большие, это может отрицательно повлиять на движение воздуха, поэтому в системах вытяжной вентиляции эта функция часто отсутствует.

Вытяжные системы вентиляции лучше всего подходят для использования в холодном и сухом климате. Теплый или влажный климат создает проблемы для домов с системами вытяжной вентиляции, поскольку влажный воздух может образовывать конденсат внутри стен дома.

Кроме того, вытяжные системы вентиляции склонны вводить в дом загрязнители или вредные газы, такие как радон. Поскольку в системе вытяжной вентиляции нет фильтрации, дом в значительной степени незащищен — это означает, что вытяжная вентиляция не подходит для областей, где радон или внешнее загрязнение являются проблематичными.

2. Система приточной вентиляции

Другой распространенной системой вентиляции всего дома является приточная вентиляция. Системы приточной вентиляции работают прямо противоположно системам вытяжной вентиляции.Вместо того, чтобы вытягивать застоявшийся воздух из дома, приточная вентиляция проталкивает свежий воздух в дом, а это означает, что внутренний воздух впоследствии выталкивается через крошечные поры и отверстия во внешних стенах.

Системы приточной вентиляции особенно хорошо работают в теплом климате, поскольку воздух, проходящий через стены, по составу аналогичен наружному воздуху и не создает конденсации.

Кроме того, приточные системы вентиляции больше подходят для использования в зонах, где присутствуют внешние загрязнители.Входящий воздух можно фильтровать, когда он входит во всасывающий вентилятор, таким образом удаляя потенциально вредные вещества, прежде чем они попадут в дом.

Кроме работы приточных систем вентиляции, у них есть ограничения. Например, приточные системы вентиляции обычно не подходят для использования в холодном и сухом климате.

Внутренний воздух, который часто содержит больше влаги, чем сухой холодный наружный воздух, окружающий дом, склонен к конденсации на пути через холодные стены.Это может привести к тому же результату, что и в домах в теплом климате с системами вытяжной вентиляции.

Если у вас есть вопросы о вентиляции дома, обязательно обратитесь за помощью в Controlled Comfort. Наша команда профессионалов может помочь вам улучшить вентиляцию вашего дома, а также обеспечить установку и обслуживание систем кондиционирования и отопления.

Часть 2: Выбор стратегии вентиляции всего дома

Примечание. Это вторая часть серии статей.Чтобы увидеть Часть 1: Очистка воздуха, щелкните здесь. Чтобы просмотреть Часть 3: Ввод в эксплуатацию системы вентиляции, щелкните здесь.

«Все должно быть сделано как можно проще. Но не проще». — Альберт Эйнштейн

Вентиляция — непростая тема. Но это не значит, что это должно быть непонятно. В первой статье этой серии о вентиляции я написал о дебатах по поводу скорости и стандартов вентиляции, в том числе немного об истории вентиляции.На этот раз мы подробно рассмотрим три различных метода вентиляции: только вытяжную, только приточную и сбалансированную.

Однако это не будет полная каталогизация систем. Я помогу вам разобраться в плюсах и минусах основных типов и предоставлю некоторые рекомендации при выборе системы механической вентиляции для вашего проекта. Здесь нет однозначного ответа. Лучшая система для вас будет зависеть от того, размещаете ли вы ее в новом или существующем доме, каков ваш бюджет и каковы приоритеты жильцов.Я также расскажу, как я предпочитаю видеть их установленными.

Определите интенсивность вентиляции. В первой статье я исследовал вопрос о скорости вентиляции, поскольку она связана со стандартами, правилами и программами. Если вы строите дом, вам нужно выяснить, какая интенсивность вентиляции вам нужна для устанавливаемой вами системы механической вентиляции. Конечно, я предполагаю, что вы читаете эту статью, потому что вы — это , устанавливающие систему вентиляции. Если вы строите дома с уровнем воздухонепроницаемости, которого в наши дни требуют многие нормы, и особенно если вы изолируете с помощью аэрозольной пены, нам не нужно спорить о необходимости механической вентиляции.Просто сделай это.

При выборе интенсивности вентиляции сначала необходимо выяснить, требуется ли вентиляция в соответствии с вашими строительными нормами или программой эффективного / экологичного строительства. Если это так, вам необходимо установить систему, отвечающую их требованиям. Например, ENERGY STAR для новых домов (и реабилитационных центров кишечника) и LEED для домов в настоящее время требуют механической вентиляции, соответствующей ASHRAE 62.2-2010.

Если ваш местный кодекс не требует вентиляции и дом не проходит сертификацию по программе, которая требует этого, вы можете делать все, что хотите.Строительство герметичного дома и установка механической вентиляции — это разумный способ, и когда приходит время решить, сколько вентиляции вам нужно установить, я бы порекомендовал BSC-01 от Building Science Corporation. Я описал, как это работает, в первой статье, но вкратце, он начинается с нормы ASHRAE 62.2-2010, а затем изменяет это число в большую или меньшую сторону в зависимости от того, насколько сбалансирован, распределен и смешан вентиляционный воздух. Теперь давайте посмотрим на типы систем.

Только выхлоп. Хорошо, давайте сначала избавимся от этого. Использование вытяжных вентиляторов отлично подходит для местной вентиляции ванных комнат, кухонь, гаражей и подсобных помещений (для борьбы с радоном), но это не лучшая стратегия для вентиляции всего дома. У него есть некоторые преимущества:

• Вы ​​все равно уже устанавливаете эти вентиляторы

• Это может помочь предотвратить конденсацию внутри стен в холодном климате

Теперь давайте посмотрим на недостатки:

• Вы ​​не знаете откуда поступает воздух для подпитки

• Загрязнения из пристроенного гаража или заплесневелого подполья могут попасть в дом

• Вентиляционный воздух, вероятно, не будет хорошо перемешиваться или распределяться

• Единственная фильтрация, которая происходит проходит через ограждение здания.

Цель механической вентиляции всего дома — обеспечить хорошее качество воздуха в помещении. Если вы объективно взглянете на эти преимущества и недостатки выше, трудно сделать вывод, что вы получите такой результат с системой только выхлопа. Но послушайте, если ваша цель — соблюдение требований кода или программы при минимальных затратах, и вам наплевать на качество воздуха в помещении, это может быть вашей стратегией вентиляции. Если вы решите пойти по этому пути, пожалуйста, не делайте этого во влажном климате. где дом будет кондиционироваться значительное количество времени.Вытяжные вентиляторы работают, вытягивая воздух из дома и отправляя его на улицу. Это создает в доме отрицательное давление, и воздух для подпитки попадает в птичник через случайные утечки. Если в полость стены попадет достаточно влажного воздуха, вы можете получить там неприятный микробный рост, когда он обнаружит прохладную заднюю часть гипсокартона.

Кроме того, если вы строите квартиры или кондоминиумы, у вас могут возникнуть проблемы с подачей воздуха для макияжа. Компартментализация ведет к гораздо большей герметичности.Нельзя вытягивать воздух из коридоров или из соседних блоков; это должно приходить прямо с улицы. Итак, вы проделали достаточно отверстий во внешней стене, чтобы вентиляционная система могла перемещать достаточно воздуха. А затем пассажиры заделывают эти отверстия, чтобы предотвратить сквозняк, как только станет холодно.

Хмммм. Сосать в доме — не такая уж хорошая идея.

Только снабжение. Следующий вариант — продувка. Вы используете вентилятор в доме, чтобы собирать наружный воздух из известного места и распределять его внутри помещения.Это преодолевает несколько возражений против системы только выхлопных газов: вы знаете, откуда идет воздух; можно фильтровать воздух по пути внутрь; и вы не заставляете дом всасывать загрязнения из гаража, подполья, подвала или чердака. Однако это будет стоить вам больше, чем только вытяжная вентиляция, потому что вам придется потратить деньги на дополнительные элементы управления, воздуховоды или вентиляторы.

Далее вам нужно выяснить, какой тип приточной системы вентиляции вы хотите установить. У вас есть три варианта: автономный источник питания, встроенный источник питания с центральным вентилятором (CFIS) или вентиляторный осушитель.

Автономная приточная система вентиляции использует собственный вентилятор для подачи наружного воздуха в дом. Чтобы сделать это без претензий к комфорту, вам необходимо смягчить наружный воздух, прежде чем вводить его в дом, что вы можете сделать, смешав его с воздухом в помещении.

В минимальной комплектации понадобится коробка с вентилятором и тремя воздуховодами. Один воздуховод будет подавать наружный воздух. Второй воздуховод будет притягивать воздух из помещения в коробку для смешивания с наружным воздухом. Соотношение внутреннего и наружного воздуха 2: 1 — хорошее сочетание, поэтому, если вам нужно подавать 100 кубических футов в минуту наружного воздуха, вам понадобится вентилятор, который движется на 300 кубических футов в минуту.Вы можете сделать систему более сложной, забирая воздух в помещении из разных мест и доставляя смесь в другие места в доме. Это хорошая стратегия, потому что чем меньше люди замечают систему, тем больше вероятность, что они не выключат ее.

Центральный вентилятор с интегрированной приточной вентиляцией Система приточной вентиляции является наиболее распространенной системой, работающей только от приточной воды, особенно здесь, на влажном юго-востоке. В доме с системой вентиляции и кондиционирования с принудительной подачей воздуха система CFIS использует воздухообрабатывающий агрегат или печной вентилятор.

В конфигурации barebone все, что вам нужно сделать, это установить воздуховод снаружи на обратную сторону воздухоподготовителя. Затем всякий раз, когда включается система отопления или охлаждения, воздухоочиститель втягивает немного наружного воздуха для смешивания с возвратным воздухом. Одним из недостатков этой конфигурации является отверстие в ограждении здания, которое находится там 24/7/365.

Хотя добавление только воздуховода было всем, что делали некоторые строители в прежние времена, теперь мы знаем, что очень важно использовать элементы управления, такие как AirCycler и заслонку, чтобы закрыть воздуховод, когда вам не нужен воздух для вентиляции.Контроллер может быть настроен на запуск вентиляции определенное время, скажем, 30 минут каждый час, так что вы получите нужное количество вентиляции без чрезмерной вентиляции.

В идеале, система CFIS будет доставлять большую часть вентиляционного воздуха, когда система HVAC уже работает. Зимой и летом это обычно не проблема, но в сезон качелей или в мягкие летние и зимние дни дому будет требоваться вентиляционный воздух в то время, когда система не работает нормально. В таких случаях контроллер включает вентилятор кондиционера для подачи вентиляционного воздуха, когда в доме не требуется обогрев или охлаждение.

Эта система может работать хорошо, но мы обнаружили, что многие системы CFIS были добавлены с предположением, что если есть воздуховод, там будет воздух. Однако так же, как большинство вентиляторов для ванн не пропускают достаточно воздуха, системы CFIS, которые никогда не вводились в эксплуатацию, часто не обеспечивают лучшего качества воздуха в помещении. Оказывается, размещение наружного воздуховода на возвратной камере может иметь большое влияние на количество подаваемого воздуха. Всегда комиссия! (Это означает, что измерьте поток воздуха через воздуховод и при необходимости отрегулируйте воздуховод.)

Осушитель воздуха — отличная система для влажного климата, особенно в домах с низкой нагрузкой. Он работает так же, как и автономный источник питания, с одним важным отличием. Есть ящик с двумя воздуховодами, по которым воздух поступает с улицы и из помещения. Затем есть воздуховод, по которому в дом поступает умеренный вентиляционный воздух. Разница в том, что в коробке не только вентилятор; это вентилятор с осушителем прямого расширения.

Поскольку ASHRAE 62.2 избавился от кредита на инфильтрацию по умолчанию, новым домам, которые будут соответствовать требованиям версии 2013 года, вероятно, потребуется больше вентилируемого воздуха.Небольшие энергоэффективные дома имеют низкую охлаждающую нагрузку, а это значит, что кондиционер не будет работать так много. В результате этих двух вещей многие из этих домов с низкой нагрузкой во влажном климате нуждаются в каком-либо дополнительном осушении. Вентиляционный осушитель воздуха — отличное решение, и, вероятно, он даже лучше в смешанном влажном климате, чем в жарком влажном климате из-за их и без того более низких потребностей в охлаждении.

Сбалансированный . Лучше, чем всасывающая или выдувная вентиляция, — это всасывающая стратегия и .Если вы делаете и то, и другое одновременно со сбалансированным потоком воздуха в птичник и из него, ваша система вентиляции не повлияет на давление в птичнике. Это хорошая вещь.

Все всегда думают, что сбалансированная вентиляция является синонимом использования вентилятора с рекуперацией энергии (ERV) или вентилятора с рекуперацией тепла (HRV). Это, безусловно, правда, что ERV и HRV представляют собой способы сбалансированной вентиляции (или могут быть, когда они правильно введены в эксплуатацию). Но и то, и другое было бы более точно охарактеризовать как сбалансированную вентиляцию с восстановлением.

Они делают так, чтобы два воздушных потока проходили рядом друг с другом, не смешиваясь (идеал, который не всегда достигается). Когда два воздушных потока проходят через ERV или HRV, они также обмениваются теплом (ERV и HRV) и влагой (только ERV). Зимой выходящий теплый воздух отдает часть тепла входящему холодному воздуху. В теплом воздухе также больше влаги, и в ERV часть этой влаги будет перемещаться в холодный, сухой воздух, поступающий в дом. Таким образом, ERV и HRV представляют собой сбалансированную вентиляцию с частичной рекуперацией тепла и влаги.

Другой тип сбалансированной системы вентиляции — это простая комбинация вытяжного и приточного вентиляторов, которые включаются и выключаются вместе и перемещают одинаковое количество воздуха. Вентиляторы Lunos используют эту концепцию и даже добавляют рекуперацию тепла. Они не обязательно должны находиться в одной части дома, и на самом деле лучше смешать, если это не так. Тогда положительное давление там, где находятся приточные вентиляторы, может подтолкнуть воздух к участкам с более низким давлением рядом с вытяжными вентиляторами.

Итак, это ваши варианты сбалансированной вентиляции.Вы можете вдувать равное количество воздуха в дом и из него, регенерируя тепло и влагу, или вы можете просто вдувать равное количество воздуха в дом и из него. Если вы ищете Cadillac систем вентиляции, не ищите ничего, кроме ERV или HRV. Есть несколько очень сложных моделей с действительно высокой эффективностью. Двумя самыми популярными в сообществе пассивных домов являются Zender и Ultimate Air, но у нового Air Pohoda есть новый умный способ рекуперации тепла и влаги.Он даже позволяет вам набрать желаемый объем скрытого восстановления и избавляет от необходимости размораживать ядро ​​восстановления. [, Такие как …. Можете ли вы предложить один или два примера?] Если вы находитесь в довольно мягком климате без слишком большой скрытой нагрузки, балансировка без восстановления может быть именно тем, что вам нужно.

Распределение приточного воздуха. После того, как вы выбрали интенсивность вентиляции и стратегию — вытяжную, приточную или сбалансированную — вы почти у цели. Однако вам нужно принять еще одно важное решение: как вы будете перемещать вентиляционный воздух по дому?

По этому поводу я согласен с Генри Гиффордом, который сказал: «Дайте мне H.Дайте мне V. Дайте мне AC. Не делайте мне HVAC ». Он имел в виду то, что ему нравится разделять эти три функции. Если вы имеете дело с системами принудительной вентиляции в домах, разделение отопления и кондиционирования воздуха не имеет значения и нецелесообразно. Но использование отдельной системы воздуховодов для вентиляции может помочь.

Аргументом в пользу использования воздуховодов отопления и кондиционирования для вентиляции является то, что эти воздуховоды уже есть, так что вы можете их использовать. Это также предотвращает попадание на стены и потолки , а полы загромождены дополнительными вентиляционными отверстиями, что позволяет использовать вентилятор кондиционера для подачи вентилируемого воздуха.

Аргументами против использования воздуховодов для отопления и кондиционирования являются: (i) получение нужного количества воздуха может быть затруднительным; (ii) вы можете сбалансировать ERV или HRV, подключенные к возвратной камере статического давления или питающей магистрали, когда воздухообрабатывающий агрегат работает или когда он не работает, но вы не можете сбалансировать его для обоих случаев; (iii) использование вентилятора кондиционера для вентиляции дома — не самый эффективный способ вентиляции, поскольку обычно это самый большой вентилятор в доме; и (iv) воздуховоды отопления и кондиционирования спроектированы (мы надеемся!) так, чтобы пропускать намного больше воздуха, чем система вентиляции, поэтому попытка вентиляции через них без работы кондиционера (как в случае с ERV / HRV, автономной системой подачи, или вентиляционный осушитель) может не привести к хорошему распределению вентиляционного воздуха.

В конце концов, чтобы получить наилучшую возможную вентиляцию, лучше всего использовать систему воздуховодов, предназначенную для системы вентиляции. Очевидно, что это не работает для только вытяжной вентиляции, но тогда зачем вам это делать, если вы заботитесь об эффективности вентиляции. Он также не работает со встроенным центральным вентилятором, потому что он работает только при использовании кондиционера и каналов отопления и кондиционирования воздуха. Но любой тип сбалансированной системы (с рекуперацией или без нее), автономная система подачи или вентиляционный осушитель будут лучше работать с собственной системой воздуховодов.

Что делать? Если вы заботитесь о хорошем качестве воздуха в помещении и о работающей вентиляции всего дома, первое, что нужно сделать, — это избегать использования только вытяжных систем. Системы, рассчитанные только на снабжение, представляют собой шаг вперед, но имеют небольшую вероятность возникновения проблем с конденсацией в холодном климате, если в здании нет внешней изоляции. Этот тип системы может создавать небольшое положительное давление внутри здания, заставляя теплый, влажный воздух в помещении проникать в полости стен. Если этот воздух попадет в холодную оболочку, он может намочить материалы и, в конечном итоге, привести к образованию плесени или гниению стены.Сбалансированный — лучший вариант для вентиляции, а сбалансированный с восстановлением — лучшее из лучших.

Помимо выбора системы, есть три важных шага, чтобы получить действительно работающую систему вентиляции: Правильно спроектировать. Установить хорошо. Комиссия полностью. (Ввод в эксплуатацию — это не что иное, как проверка качества, чтобы убедиться, что то, что вы сделали, работает должным образом. Мы подробно рассмотрим это в следующей части этой серии.) Выполните эти три вещи правильно, и вы получите система, которая должна выполнять свою работу, обеспечивать хорошее качество воздуха в помещении и, что, возможно, наиболее важно, не отключаться жильцами, которым не нравятся проблемы с шумом или комфортом, присущие слишком многим системам вентиляции.

.
