Схема вентиляции в частном доме: правила проектирования

В многоквартирных домах наличие системы вентиляции с естественной индукцией циркуляции воздуха является необходимым условием, без которого жилой объект не будет введен в эксплуатацию.

Однако в частном строительстве об организации воздухообмена часто вспоминают только при появлении неприятных запахов и грибковой плесени на стенах. Грамотно спроектированная схема вентиляции в частном доме поможет решить эту проблему.

В этом материале мы поговорим об особенностях естественной и принудительной вентиляции, принципах ее функционирования. А также о том, как правильно спроектировать систему воздухообмена в частном доме.

Содержание статьи:

• Зачем зданию нужна вентиляция?
• Способы организации воздухообмена в доме
• Виды вентиляционных систем
• Естественная вентиляция в доме
  • Как повысить эффективность? 9
  • ИВЛ с рекуперацией тепла тема

  Зачем зданию вентиляция?

  Использование в строительстве современных материалов и различных наружных ограждающих конструкций коттеджа/дома усложняет естественный воздухообмен между помещениями и улицей, а иногда и вовсе блокирует его. Благодаря внутренним и навесным пластиковым окнам здания становятся герметичными.

  Такие меры способствуют сохранению тепла и экономии электроэнергии, но сильно затрудняют приток свежего воздуха. Чтобы исправить эту типичную ситуацию, необходимо организовать эффективную систему циркуляции воздуха.

  Вентиляция в здании необходима для того, чтобы свежий воздух регулярно поступал в ванную комнату, спальню, гостиную и кухню через открытые окна и двери, а через специальные устройства — анемостаты и воздухораспределители.

  Согласно общепринятым санитарно-гигиеническим нормам исправно функционирующая система вентиляции является обязательным элементом инженерного оборудования всех жилых помещений.

  Постоянный приток воздуха в доме обеспечит комфортные условия для длительного пребывания людей и обслуживания растений, а также для полноценного функционирования всех технических систем.

  Вентиляция необходима для поддержания оптимальных параметров окружающей среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.

  Циркуляция воздушных потоков должна быть организована не только в жилых помещениях, но и в помещениях хозяйственно-бытового назначения — ванной и санузлах, на кухне, в котельной и др.

  Качественная система вентиляции способствует быстрому отводу лишней влаги и тепла. Вместе с отработанным воздухом из помещения одновременно удаляются вредные микроорганизмы, скопившаяся грязь и пыль.

  Организация оттока загрязненного воздуха – профилактическая мера в непростой борьбе с грибком и плесенью

  Именно поэтому важно продумать все детали инженерной сети еще на этапе проектирования жилого дома: сделать Это мощнее, чем в других помещениях, правильно подобрать функциональные элементы системы вентиляции, чтобы обеспечить оптимальный уровень кислорода в помещении.

  Способы организации воздухообмена в доме

  Существуют различные способы обеспечения воздухообмена в жилом доме — от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и подачи чистого воздуха в каждое помещение.

  С точки зрения вентиляции здоровая и комфортная атмосфера в доме складывается не только за счет состава воздуха. Важную роль играют его температура, равномерность распределения и подвижность.

  Поступление прохладного воздуха может создать мощный конвекционный поток, который человек воспримет как неприятный сквозняк. В результате даже при нормальной температуре в помещении будет некомфортно.

  В старых кирпичных домах вентиляция и проветривание обеспечивались специальными форточками, оставшимися при строительстве жилого объекта

  Вентиляционная система на кухне коттеджа из деревянного бруса казалась максимально простой. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.

  Все эти способы сегодня используются в небольших одноэтажных домах. Естественной вентиляции там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов не обойтись.

  Типы вентиляционных систем

  Согласно основным требованиям гигиенических и санитарных норм производительность вентиляции любого типа должна быть:

  • 3м ³ в час на 1 м2 площади для жилых помещений;
  • 25 м ³ для отдельных санузлов;
  • 50 м ³ для сантехнического оборудования.

  Количество свежего воздуха, которое необходимо подавать в разные помещения, зависит от ряда других факторов — количества людей, характера и частоты выполняемых работ, концентрации вредных веществ.

  В жилых помещениях на одного взрослого отводят 35 м ³ воздуха, на детей до 10 лет принимают норму 15-20 м ³ в час, дети чуть старше — 25 м ³ .

  Разработанная схема вентиляции с соблюдением этих параметров обеспечит регулярный стабильный приток свежего воздуха и комфортное проживание в частном доме.

  Системы воздухообмена бывают трех видов:

  • естественные — с естественным побуждением для циркуляции воздушных потоков;
  • механический — с принудительным впуском и выпуском воздуха;
  • комбинированный — с частичным применением механического волочения и естественным поступлением приточных воздушных масс.

  В доме необходимо организовать непрерывную автоматическую подачу чистого воздуха. Меняться может только интенсивность притока и отвода.

  Наиболее экономичной и простой в эксплуатации является система естественной вентиляции, бесперебойно работающая без электричества

  Но с другой стороны, задействованные принудительные механизмы значительно упрощают вентиляцию жилых и подсобных помещений.

  А как правильно рассчитать систему вентиляции для дома читайте .

  Естественная вентиляция в доме

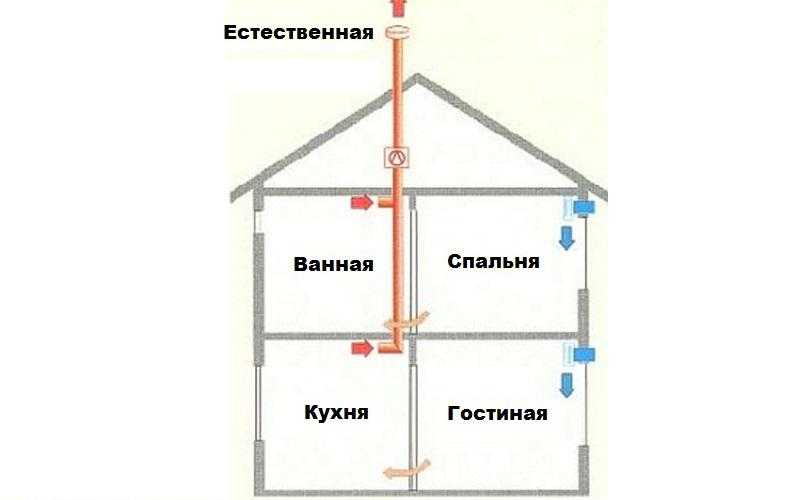

  Для организации естественного воздухообмена используется концепция вертикальных вентиляционных каналов. Один конец монтируется внутри помещения, а другой выводится немного выше крыши здания.

  Поскольку температура воздуха в доме обычно отличается от уличной, по вытяжному каналу постепенно поднимаются теплые потоки. Свежая порция поступает в помещение снаружи через оконные и дверные блоки.

  Работоспособность схемы естественной вентиляции зависит от факторов, не зависящих от человека — ветра и температуры окружающей среды

  Среди основных достоинств такой системы простота и минимальные затраты на обустройство, насыщение помещений естественным воздухом, независимость от электричества.

  Но есть и существенные недостатки. Так, естественная вентиляция в частном доме будет работать только до тех пор, пока температура воздуха на улице не превысит 12 градусов по Цельсию. При высокой производительности вытяжка не сможет полноценно работать.

  На первый взгляд, такая ситуация кажется идеальной для зимы, но здесь есть недостаток, который просто невозможно не заметить. При значительной разнице температур наружного и внутреннего воздуха система начнет работать быстрее. Все тепло будет буквально свободно улетать в трубу.

  Поэтому жители коттеджей и частных домов тратят на отопление больше энергии, чем требуют нормальные климатические условия.

  Нестабильная работа летом — главный минус схемы естественной вентиляции

  Для организации системы вентиляции данного типа отдельные воздуховоды от каждого подсобного помещения прокладывают в общую шахту. От кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой от кухонной вытяжки.

  А также особое внимание нужно уделить всем помещениям, полностью/частично расположенным ниже уровня земли в доме. Они накапливают токсичный радон. Для уменьшения количества опасного газа следует оборудовать мощный вытяжной канал.

  Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже самая эффективная приточно-вытяжная система не справится со своими задачами, если в подвале частного дома или коттеджа всегда сыро.

  Как повысить эффективность?

  Есть несколько способов, которые могут помочь улучшить эффект естественной системы воздухообмена:

  • установить специальный клапан на входе в канал;
  • крепление решеток с клапанами на каналы притока и оттока;
  • использовать дефлектор.

  Оснащен автоматическим клапаном, реагирующим даже на незначительное изменение влажности. Монтируется на входе в воздуховод внутри здания. При повышении влажности в помещении срабатывает автоматическое реле и внутренний клапан больше открывает канал.

  В случае снижения производительности устройство закрывает вход. Чувствительный элемент представляет собой датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

  В зимнее время клапан необходимо дополнительно закрывать. Это сведет к минимуму попадание холодного воздуха в жилой дом. Однако установка такого устройства не перекроет всех недостатков естественной вентиляции.

  Вытяжные вентиляционные каналы устанавливаются в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы так, чтобы проход через кровлю был организован в одну трубу

  Еще одним эффективным методом является установка решеток с задвижками на каналы притока и отвода воздушных масс. Вы можете управлять ими только вручную. Положение клапана необходимо регулировать не реже одного раза в сезон при изменении температуры наружного воздуха.

  Ветер также может способствовать тяге в вертикальных выхлопных каналах. Для использования естественной силы сверху на трубу надевают дефлектор – специальное устройство, защищающее воздуховод от мусора и осадков, а также увеличивающее тягу.

  Применение дефлектора позволяет увеличить производительность дымоходного/вентиляционного канала на 20%

  С помощью дефлектора один воздушный поток разрезается на два и более с разной скоростью. Он создает вакуум, который, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше всасывает отработанный воздух.

  Особенности принудительного воздухообмена

  Если естественная вентиляция не обеспечивает полного воздухообмена, в частном доме монтируется мощная приточно-вытяжная система.

  Помогает сбалансировать поток воздуха, который непрерывно циркулирует между помещениями и окружающей средой. Такая вентиляция обеспечивает стабильную подачу очищенного свежего воздуха и удаление загрязненного наружу.

  Описание варианта ИВЛ

  Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

  Такие системы производят глубокую очистку приточного воздуха, полностью фильтруя его от пыли, различных аллергенов, бактерий и других вредоносных микроорганизмов.

  Дополнительная обработка создается с помощью фильтровального оборудования, высокоэффективных шумопоглотителей, устройств ионизации и увлажнения, иногда используются ароматизирующие устройства.

  Обработанные воздушные потоки распределяются по всему птичнику через специальные вентиляционные короба. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, подсобные помещения и удаляется оттуда вытяжной системой

  Функциональными элементами системы с принудительным воздухообменом являются фильтры и рекуператоры, вентиляторы, вытяжки, устройства управления и, непосредственно, вентиляционная установка.

  Встроенная электроника позволяет выборочно устанавливать оптимальные пользовательские режимы работы системы в зависимости от температуры и влажности во времени. Значительно упростите работу пультов дистанционного управления и интеллектуальных контроллеров.

  Механическая вентиляция способствует предотвращению образования неприятных запахов на кухне, предотвращает появление сырости и распространение цветной плесени, решает проблему постоянной влажности в ванной и конденсата на поверхности теплого пола, стеклопакетов , дверные блоки.

  Мощные агрегаты со встроенными фильтрами, специальными шумопоглотителями и обогревателями занимают много места. Для их обустройства необходимо освободить место на чердаке или в подвале частного дома

  Современные многофункциональные системы принудительной вентиляции часто сочетаются с интеллектуальными системами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных в доме инженерных систем, позволяют организовать удобное дистанционное управление оборудованием через Интернет.

  Вентиляция механическая с рекуперацией тепла

  В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. В систему поступает воздух из окружающей среды, после чего фильтр очищается от пыли, загрязнений и направляется на основной подогрев в рекуператор.

  До необходимой температуры воздушные массы нагреваются в электрос/ и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

  Система рекуперации тепла обеспечит круглый год высокое качество воздуха в жилом доме. При малых скоростях работающих вентиляторов приточно-вытяжные стационарные установки работают практически бесшумно.

  Автоматика позволяет гибко управлять работой оборудования: регулировать потоки воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

  Рекуперация — рациональное использование тепловой энергии вытяжного воздуха для последующего нагрева приточного воздуха. Это позволяет снизить до 85% расхода тепла на нагрев потока воздуха из внешней среды в зимний период

  Обслуживание такой установки заключается в регулярной замене фильтров. Новые элементы очистки воздуха от пыли рекомендуется заменять один раз в квартал.

  Система без рекуперации тепла

  Для организации функциональной приточно-вытяжной вентиляции без рекуператора воздуха применяют сразу несколько вытяжных систем и центральный приточный узел. Уличный воздух нагревается или охлаждается, затем очищается в фильтре, после чего по сети каналов распределяется по жилым помещениям.

  Удаление отработанных тяжелых воздушных масс осуществляется вытяжками в помещениях хозяйственно-технического назначения. Такие системы делают частично естественными, а частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

  Приточно-вытяжные контуры без рекуперации тепла обеспечивают нагрев и очистку воздуха, поступающего в дом, но потребляют большое количество энергии на постоянную обработку воздушных потоков.

  Система комбинированная типа

  Вентиляция комбинированная реализуется в основном в виде схемы с естественным притоком и механическим, то есть принудительным, отводом отработанной массы.

  Свежий воздух поступает в помещения через клапаны за счет разрежения, создаваемого вытяжными вентиляторами. При этом предварительный подогрев приточных воздушных масс не производится. Но это не проблема, если под клапан установить правильно подобранный нагревательный элемент – открытый радиатор.

  Механическая вытяжка в частном доме осуществляется вентиляторами, обычно канальными. Их может быть несколько, но иногда достаточно и одного.

  Для обеспечения эффективной циркуляции воздуха вытяжные вентиляторы должны работать непрерывно. В целях экономии энергоресурсов к системе подключаются автоматические/ручные регуляторы скорости.

  Приток воздуха в дом организован естественным образом. Для этого используют настенные или специальные оконные приточные клапаны. Конструкция таких устройств не предусматривает наличие подвижных элементов

  Специалисты характеризуют комбинированную вентиляцию как функциональную, относительно недорогую и простую в эксплуатации. Расположение сопутствующего оборудования не требует много места. Кроме того, все функциональные элементы требуют минимального обслуживания.

  Среди недостатков комбинированного типа системы стоит отметить отсутствие фильтрации и подогрева приточного воздуха, а также минимальные нормы воздухообмена.

  Правила проектирования вентиляции

  Полноценная работа вентиляционной системы напрямую зависит от точного расчета технических параметров и грамотно разработанного проекта циркуляции воздушных потоков в доме.

  Разработка схемы расстановки оборудования и разводки труб позволяет проложить в проекте каналы для отвода загрязненного воздуха. Кроме того, будет удобно регулировать высоту потолков в помещениях с учетом дополнительного места для прокладки отходящих труб.

  Расчет вентиляции и аспирации должен выполняться на этапе архитектурного планирования жилого объекта

  Если монтаж вентиляции производится при перепланировке/реконструкции здания, необходимо специально штробить стены под вентиляционные каналы или установить массивные боковые шахты, которые выглядят не эстетично.

  Именно на стадии технического проекта системы воздухообмена определяются основные технические решения:

  • способ распределения воздушных потоков в доме;
  • тип вентиляционных и вытяжных шахт;
  • наличие фильтрующего оборудования.

  Однако при расчете системы вентиляции инфильтрацию не учитывают, так как вклад в циркуляцию воздушных потоков ничтожен.

  Некоторые строительные материалы и ограждающие конструкции могут пропускать воздух без специальных инструментов. Этот процесс называется активной естественной инфильтрацией, что необходимо учитывать при разработке схемы теплоснабжения дома

  На качество воздуха жилых и хозяйственных помещений влияет множество факторов. При разработке проекта вентиляции помимо конструктивных особенностей частного дома учитываются различные общепринятые нормы и объективные показатели. Также немаловажную роль в этом процессе играют личные предпочтения владельца дома и доступный бюджет.

  Проектирование систем вентиляции выполняется по такому плану:

  1. На начальном этапе составить техническое задание.
  2. Вторым этапом является подбор оптимальной концепции воздухообмена в частном доме.
  3. Следующий этап — разработка схемы с расчетом уровня создаваемой вентиляции, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
  4. Далее идет подготовка чертежа для утверждения заказчиком.
  5. Последний этап – окончательный проект и сдача готовой схемы вентиляции.

  Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования требуется демонтаж частей строительных конструкций или декоративной отделки. Поэтому фильтры, нагреватели, вентиляторы и другие элементы системы лучше размещать в специальном техническом помещении.

  Также решит проблему организации эффективной шумоизоляции работающей вентиляционной установки.

  В процессе разработки проектной документации необходимо доработать вопросы будущей эксплуатации и обслуживания системы вентиляции.

  Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного воздуха.

  При разработке схемы вентиляции необходимо ориентироваться на некоторые технические особенности:

  • объемы вытяжной и приточной воздушных масс должны быть уравновешены;
  • свежий и чистый воздух подается только в жилые помещения, а вытяжной удаляется из подсобных помещений;
  • объединение вытяжек из кухни и ванной комнаты в один вентканал не допускается;
  • скорость движения воздуха в выхлопных трубах и магистральных каналах не должна превышать 6 м/с. На выходе из колосника максимальный показатель 3 м/с;
  • Вентиляционные шахты, проходящие по улице, должны быть изолированы теплоизоляционными материалами толщиной не менее 5 см.

  Специалисты рекомендуют выбирать базовый приточно-вытяжной контур. Обустроенная вентиляция такого типа эффективно справится с подачей свежего воздуха и фильтрацией внутреннего.

  Правильный подход к устройству для циркуляции воздушных масс поможет создать в доме благоприятный и комфортный микроклимат.

  Выводы и полезное видео по теме

  Видео объясняет, зачем нужна вентиляция в каждом частном доме и почему нельзя допускать смешения потоков приточного и вытяжного воздуха:

  В этом видео наглядно показано, как правильно организовать приток и эвакуации воздуха при естественной схеме вентиляции загородного дома:

  Видео о том, как работает приточно-вытяжная вентиляция достаточной мощности с рекуперацией тепловой энергии на примере системы profi-air немецкого производителя FRANKISCHE:

  Изучив принципы работы вентиляционных систем , вполне реально организовать воздухообмен в небольшом одноэтажном доме самостоятельно. Однако в просторных загородных домах лучше довериться профессионалам. Ведь установленная система должна не только работать, но и справляться с поставленными задачами.

  Правильно оборудованная вентиляция решит проблемы застоя воздуха и неприятного ощущения затхлости в частном доме.

  Есть вопросы, нашли жучки или хотите поделиться полезной информацией по обустройству вентиляции в частном доме? Пожалуйста, оставляйте свои комментарии, задавайте вопросы и делитесь своим опытом в блоке под статьей.

  Вентиляция в частном доме. Делаем естественную вентиляцию в частном доме своими руками

  Если в вашем с любовью построенном доме нет нормальной естественной вентиляции, не удивляйтесь, если дети скоро начнут страдать приступами аллергии, утром вы проснетесь с тяжесть во всем теле, а в комнатах появится грибок и плесень.

  В доме из бревен нет необходимости специально устраивать вентиляцию — в этом доме стены сами «дышат» через оконные проемы, стыки бревен, дымоходы. Но в кирпичном или каменном доме все герметично и естественная вентиляция в коттедже просто отсутствует.

  Суть любого типа вентиляции заключается в постоянном обмене бытового и наружного воздуха за счет разницы температуры и давления. Проще всего проветрить помещение, открыв окна и двери, но зимой это невозможно, а помещения, не имеющие окон, например кладовые или ванные комнаты, таким образом не деградируют.

  В частном доме вентиляцию приходится делать самому. Многие застройщики пытаются выполнить эти работы своими руками, но лучше не рисковать и пригласить мастера, а самому быть его помощником.

  Читайте также: Облицовка дома термопанелями

  В частном доме необходимо установить минимум две вытяжки для эффективной естественной вентиляции помещений. Чаще всего их делают на кухне или в ванной. Систему вытяжки нужно продумывать в процессе проектирования дома, ведь вентиляция в доме сложная система, нужно сделать необходимые чертежи и расчеты и без помощи профессионала не обойтись.

  Естественная вентиляция в частном доме Требования:

  — Правильная вентиляция не должна проветривать помещение зимой;
  — Должен быть постоянный воздухообмен с улицей;
   — Свежий воздух должен поступать во все помещения;
  — Загрязненный воздух из кухни, туалета или ванной комнаты должен быть быстро удален;
   — В доме не должно быть сквозняков.

  Вентиляция в доме

  Если дом уже построен, встроить в него эффективную систему вентиляции просто невозможно. Эти работы необходимо проводить на этапе строительства, а значит, система вентиляции уже должна быть в проектной документации.

  В стены в первую очередь встраиваются вентиляционные каналы. Эти каналы должны иметь выходы внутрь помещений, а также розетки. Один из этих выходов будет втягивать в дом наружный воздух. Он должен располагаться на высоте не менее двух метров над фундаментом, в любой из наружных стен. Второй выход будет удалять грязный воздух из дома. Обычно его размещают на крыше и к нему подводят все вытяжные каналы. Вытяжная труба должна возвышаться над крышей дома на 0,5 метра. Если дом достаточно большой, таких вытяжных труб может быть несколько.

  Читайте также: Что выбрать для черновых стен: цементную штукатурку или гипсокартон?

  Вентиляционные каналы из металлов, не подверженных коррозии, с гладкими стенками, прямоугольного сечения. Отверстия каналов снаружи и внутри дома закрываются сеткой. Также необходимо предусмотреть систему воздушного отопления зимой. Для этого рядом с вентиляционным каналом устанавливается утеплитель.

  Таким образом, естественная вентиляция частного дома своими руками абсолютно реальна, не требует больших денежных средств и особо сложных инженерных решений, но бережет здоровье членов семьи, повышает комфортность проживания и защищает дом от плесени и избыток влаги.

  Дом из сип панелей: преимущества, особенности ц…

  Что выбрать для черновой отделки стен: цементный ш…

  3 способа сэкономить на строительстве дачного.

  ..

  Эпоксидные полы: преимущества и недостатки …

  Важность воздухообмена в жилых помещениях не оставляет сомнений. Качественная вентиляция – залог сохранения здоровья семьи. Но вентиляция требуется не только по отношению к человеку. Его задача, как одной из основных инженерных систем, поддерживающих нормальный микроклимат, заключается в предотвращении постепенного разрушения конструктивных элементов строения. Плесень, повышенная влажность, «плачущие» окна, испарения пагубно сказываются не только на здоровье человека, но и на вещах, предметах в доме.

  Особенности вентиляции в частном доме

  Перед системой вентиляции современного частного домостроения стоят совсем другие задачи, чем в домах постройки конца прошлого века. Так, например, удобства были «во дворе», приготовление пищи — в летней кухне, погреб и гараж — отдельно стоящие помещения, белье сушилось на улице. Сам дом одноэтажный, его метраж колеблется в пределах 60-100 кв. м, с мелкозаглубленным фундаментом. Для строительства использовались кирпич, цемент, песок, глина, дерево и сланец. Дома отапливались в основном печью. Дымоход заменил вытяжку. Деревянные оконные рамы и двери, естественно, способствовали притоку воздуха.

  Факторы, препятствующие правильной вентиляции в частных домах современной постройки:

  • Дома представляют собой благоустроенный жилой комплекс, в котором жилая площадь примыкает к кухне, санузлам, иногда — бассейну, спортзалу, чаще с гаражом (источник токсических веществ).
  • Исчезли печи, а вместе с ними и главный вентиляционный канал.
  • Сушка белья в доме приводила к интенсивному испарению.
  • Применяются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, монтажная пена, герметики, клеи, наружные и внутренние отделочные материалы.
  • Отказ от неотапливаемого чердачного помещения в пользу мансардного этажа.
  • Форма крыши без конька плоская.
  • Заглубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
  • Увеличение этажности привело к нарушению правильной циркуляции воздуха.

  Учитывая все эти факторы, надлежащая вентиляция должна свести к минимуму их негативное воздействие. Для каждого загородного дома выстраивается своя система, соотносимая с пожеланиями потребителя, его финансовыми возможностями.

  Типы вентиляционных систем

  Схемы вентиляции в частном доме имеют три варианта размещения:

  1. Естественный — поток свежего воздуха поступает в помещение через щели, окна, двери. Насыщенные углекислым газом — пройти через вентиляционные отверстия в санитарных помещениях (туалет, ванная) и на кухне.
  2. Принудительный — все процессы воздухообмена осуществляются специализированным оборудованием.
  3. Смешанное — одно из естественных направлений движения воздуха (приток или забор) заменено механическим.

  Естественная вентиляция основана на разнице температуры и давления на улице и в помещении. Отсюда и недостаток — возможна стабильная работа в холодное время года и когда температура внутри здания выше наружной. Кроме того, для его функционирования воздух должен непрерывно и беспрепятственно поступать и отводиться.




  Приточная вентиляция в частном доме подразделяется на: комплект, по составу — отдельные компоненты и моноблок, в котором все элементы конструктивно собраны в один блок. Недостатки — высокая цена, сложность монтажа, для набора текста — необходимость расчетов, громоздкость.

  Оборудование для вентиляции в частном доме для каждого вида свое. Итак, естественная вентиляция оборудована только вентиляторами и трубами.

  Для принудительной вентиляции используйте:

  • вентиляторы;
  фильтры
  • ;
  ионизаторы
  • ;
  • электронагреватели воздуха;
  осушители
  • ;
  • рекуператоры.

  Приточная вентиляция в доме обеспечивается такими устройствами:

  • клапан стеновой;
  • инфильтрационный клапан;
  • установка подачи.

  Для вытяжки в основном применяют вентиляторы с разными конструктивными решениями — осевые, канальные. Зачастую с их помощью удается решить проблему «вялого» поступления влажного и вытяжного воздуха в ванной и туалетной комнате.

  Устройство вентиляции в частном доме своими руками

  Шаг №1 Расчеты

  Чтобы узнать мощность системы, рассчитайте такой параметр, как воздухообмен. Рассчитывается для каждого помещения отдельно по формуле:

  V — объем помещения (метр кубический), вычисляемый путем умножения ширины, длины и высоты помещения;

  К — утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых помещений — 30, раздельных санузлов — 25, совмещенных — 50, кухни — 60-90.

  Также в расчетах системы вентиляции частного дома учитываются и другие показатели:

  • Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
  • Толщина стен помещений.
  • Количество бытовой и компьютерной техники.
  • Площадь остекления.
  • Расположение здания относительно сторон света
  • Наличие (отсутствие) преобладающего ветра в данной местности.
  • Наличие в составе пула. Для него рекомендуется вести отдельную систему.

  Шаг №2 Естественная вентиляция: улучшенные параметры

  Не всегда естественная вентиляция в частном доме справляется со своей задачей по поддержанию заданных параметров температуры и влажности. Затем желательно «доработать» систему.




  В этом помогут впускные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Их установка элементарна, следуя инструкции, с ней справится даже абсолютно несведущий человек. Принцип заключается в том, что на верхнюю часть створки крепится удлиненное устройство (350 мм). С этого места отрезается штатный герметик и устанавливается из комплекта поставки (уже).

  Еще несколько устройств, улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поток воздуха, на все межкомнатные двери устанавливаются вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешивания холодного воздуха окна и теплого радиатора.

  Если при строительстве дома запроектирована система естественной вентиляции, то необходимо учитывать такие нюансы: в доме не должно быть комнат без окон; залог хорошей вентиляции – окна выходят на все стороны здания (исключаются «глухие» стены).

  Важно! Естественная вентиляция не подходит для больших домов. При правильном расположении конструктивных элементов система отопления – идеальна для одноэтажных домов.

  Этап №3 Системы приточно-вытяжной вентиляции

  Устройство вентиляции воздуха в частном доме решается с помощью настенного проветривателя. Представляет собой телескопическую или гибкую трубу, с одной стороны (снаружи) которой находится декоративная сетка с москитной сеткой (от мошек и комаров), с другой (внутренняя) — вентилятор, фильтр.




  Приточная вентиляция в частном доме, монтируется в стену таким образом:

  • С помощью соответствующего оборудования пробивается отверстие необходимого диаметра.
  • В него вставляется труба с нагревателем.
  • Само устройство монтируется на клейкий раствор, состоит из вентилятора, фильтра, а некоторые модели оснащены ионизатором.
  • Подключение к электрической сети.
  • Со стороны улицы установлен декоративный кожух, предохраняющий от попадания дождя и снега внутрь, и декоративная решетка с внутренней стороны.

  Важно! Как и при принудительной принудительной вентиляции, существенно увеличится поступление свежего воздуха – следите за своевременным и в необходимых объемах его забором, иначе сквозняков не избежать. В связи с этим не устанавливайте в спальне или детской комнате. Оптимально – кухня, столовая.

  Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, устанавливаемых в комнатах санузлов, на кухне. Настенный вытяжной вентилятор на кухне, устанавливается аналогично приточному. В санитарном помещении вентиляционный канал монтируется либо осевой, либо канальный.

  Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее приточной, то дом задохнется.

  Шаг №4 Вентиляция в частном доме своими руками схема

  Самый оптимальный вариант вентиляции для частного дома — приточно-вытяжная с механическим импульсом. Применяются два вида его конструкций: наборная и цельная.




  Схема вентиляции в частном доме моноблочной системы выглядит так:

  • воздух с улицы по приточному воздуховоду поступает в рекуператор;
  • очищен от вредных примесей атмосферы;
  • нагревается до необходимой температуры;
  • далее по воздуховоду поступает во все помещения дома;
  • отработанный воздух поступает в рекуператор через вытяжной трубопровод;
  • отдает свое тепло поступающему холодному воздуху;
  • из рекуператора, через выхлопную трубу — в атмосферу.

  Вентиляция в частном доме своими руками: некоторые особенности




  Доставка воздушных потоков во все помещения и вывод их в атмосферу осуществляется приточной сетью. Его составляющие: воздуховоды, переходники, повороты, тройники. Характерные признаки: площадь поперечного сечения; форма; жесткость (жесткая, гибкая, полугибкая). Необходимо регулировать интенсивность потока. При превышении допустимых значений генерируется сильный шум. Материал изготовления воздуховодной сети – оцинкованная сталь или пластик.

  Материал утеплителя выбирается по желанию, но толщиной не менее 10 мм. Утеплению подвергают приточную трубу от наружной решетки к секции предварительного нагрева (рекуператору), вытяжку к чердаку. Датчики — термостаты, гидростаты, датчики давления.

  Для корректной работы наружной вентиляции в частном доме необходимо соблюдать требования. Во-первых, часть вытяжной трубы, проходящей через холодное чердачное помещение, необходимо утеплить. Изоляция выбрана так, чтобы не пропускать влагу. Во-вторых, отводящая труба должна быть выше уровня конька на 0,5 м. В-третьих, дефлектор желательно монтировать на конце трубы. Это повысит производительность всей системы на 15-20% за счет всасывания отработанного воздуха и пропускания его через специальные отверстия. Кроме того, он защитит трубу от снега, дождя, птиц, мусора, а зимой – от мороза.

  Если вы решили делать вентиляцию самостоятельно, помните, что воздуховоды, воздуховоды и другие элементы системы — не должны бросаться в глаза. Если система монтируется после отделочных работ, то скрыть их будет практически невозможно. Поэтому вентиляцию нужно вкладывать в проектные работы. Установка системы требует поведения при вводе в эксплуатацию.

  Комментарии:

  • Общие правила вентиляции в частном доме
  • Какую вентиляцию выбрать для частного дома?
  • Руководство по проектированию системы вентиляции
  • Пошаговая инструкция по монтажу вентиляции

  Если человек решил построить дом самостоятельно, ему, кроме всего прочего, нужно придумать, как сделать это правильно. Из-за ошибок на этом этапе возникает множество неприятных моментов, мешающих нормально жить и даже просто находиться в помещении частного дома. При большом желании вентиляцию в частном доме можно сделать своими руками, сэкономив на услугах сторонней бригады и взяв все под свой чуткий контроль.

  Общие правила вентиляции в частном доме

  Прежде чем приступить к самостоятельному обустройству системы вентиляции любого помещения, прежде всего необходимо знать такие параметры, как чистота воздуха и общее состояние окружающей среды на строительной площадке. Не последнюю роль в выборе подходящей схемы вентиляции играют строительные и отделочные материалы.

  Вне зависимости от того, используются ли дорогие и эксклюзивные материалы или самые бюджетные варианты, на вентиляции в частном доме экономить нельзя, ведь это экономия на собственном комфорте, здоровье и безопасности.

  Рисунок 1. Вытяжная вентиляция на кухне.

  В основе вентиляционного процесса в частном доме лежит создание специальных технологических отверстий. Через часть помещений будет отводиться вытяжной воздух, а в другие поступать свежий воздух с улицы.

  Приточное отверстие в соответствии с утвержденными нормами должно быть выполнено с внешней стороны дома на расстоянии не менее 2 м от его подвала. Такой же выход, через который будет уходить загрязненный воздух, делается на крыше. Дымоход, в котором сходятся все вентиляционные каналы, должен быть выведен не менее чем на 50 см над уровнем крыши.

  Следует обратить особое внимание. В этом помещении система вентиляции делается с обязательным устройством встроенного вентканала. В него воздух будет поступать через специальное отверстие-вентиляционное отверстие.

  При правильном проектировании, расчете и монтаже вентиляции в частном доме основная часть воздуха будет поступать из всех помещений на кухню и уже там будет находиться снаружи. Поэтому кухонным воздуховодам обычно уделяется особое внимание.

  Рисунок 2. Приточно-вытяжная вентиляция в доме.

  Одним из важнейших этапов расчета является определение площади поперечного сечения вентиляционного канала. Он должен быть таким, чтобы все отходы оперативно выводились на улицу. После завершения всех расчетов в стены вставляются один или несколько швеллеров. Со стороны кухни делаются входные проемы, со стороны улицы — выходные.

  В качестве вентиляционных каналов применяют изделия из нержавеющей стали. Поверхность канала должна быть гладкой, чтобы на ней оседало меньше сажи, жира и других отходов. Для защиты отверстий от грязи и различных посторонних предметов на них надеваются специальные решетки. В холодное время возле воздухозаборника нужно установить воздухонагреватель.

  В частном доме можно сделать естественную и принудительную вентиляцию. Изучите особенности обоих видов и выберите наиболее подходящий вариант.

  Назад к содержанию

  Какую вентиляцию выбрать для частного дома?

  В частном доме лучше всего подходит естественная приточная вентиляция. Каналы монтируются в подоконники. Можно сделать и такой вариант, когда регулируемые зазоры будут монтироваться в конструкции пластиковых окон. Благодаря им можно будет регулировать интенсивность воздухообмена без потери первоначальных характеристик окна.

  Уличный воздух трудно назвать идеально чистым. Вместе с ним в частный дом будет занесена пыль и другой мелкий мусор. Тяжелые частицы оседают на пол и подоконники. Для их устранения достаточно периодически проводить влажную уборку. Особых мер по борьбе с загрязнением нет.

  Можно, конечно, установить фильтры, но в этом случае владельцу придется взять на себя ответственность за их периодическую очистку от грязи и пыли. Если этого не сделать, воздух не очистится, а только станет более грязным. Это чревато распространением вредоносных микроорганизмов, опасных как для помещений и всего, что в них находится, так и для людей, проживающих в частном доме.

  Прежде чем начать делать вентиляцию в частном доме, подготовьте набор необходимых инструментов и материалов. Вам понадобится следующее:

  1. Гофрированные трубы.
  2. Пиломатериалы.
  3. Решетки, клапаны и задвижки.
  4. Отвертка.
  5. Рулетка для измерений.
  6. Саморезы.
  7. Уголок.
  8. Дрель.
  9. Молоток.
  10. Пила.

  При этом вам потребуются различные схемы оформления. На рис. 1 вы можете ознакомиться с принципом естественной вентиляции. Пример показан для кухни, но и в других помещениях все можно сделать по аналогичному принципу.

  Вернуться к содержанию

  Руководство по проектированию системы вентиляции

  Для начала необходимо выбрать наиболее оптимальное место для установки системы вентиляции. В настоящее время разработано множество разновидностей таких систем, при желании вы можете заказать или изготовить любую из них самостоятельно. В зависимости от назначения и функций они делятся на приточные и вытяжные. За подачу воздуха в помещения отвечает прибочная вентиляция, а его удалением занимается вытяжная вентиляционная установка.

  Системы вентиляции делятся на естественные и принудительные. Схема естественной вентиляции была показана ранее. Что касается систем принуждения, то к ним относятся специальные устройства, отвечающие за воздухообмен. Схема принудительной вентиляции представлена ​​на рис. 2. Для большего удобства сохраните и используйте схему принудительной вентиляции во время работы и в таком состоянии.

  В зависимости от зоны обслуживания системы вентиляции делятся на местные и общеобменные. Первый тип чаще всего используется в квартирах и частных домах, второй больше подходит для производственных комплексов зданий, но может рассматриваться как вариант воздухообмена для частного дома, если он имеет относительно большую площадь и проживает много людей. в этом.

  Выберите место для установки системы. В большинстве случаев вентиляция устроена таким образом, что воздух поступает через кровлю. Нарисуйте план удаления воздуха из дома. Предварительно необходимо определить пути вентиляции.

  Выберите места для отверстий и установите вытяжной вентилятор, если собираетесь его устанавливать.

  No related posts.
