Схема системы водоснабжения частного дома: Схема водоснабжения частного дома от скважины с гидроаккумулятором: настройка и подключение

Схема водоснабжения частного дома от скважины с гидроаккумулятором: настройка и подключение

3953455

13 мин. на чтение

22.03.2022

Содержание

Подробнее о гидроаккумуляторе

Схема подключения водоснабжения от скважины

Водоснабжение от колодца

Трубы для системы водоснабжения

Особенности монтажа системы водоснабжения от скважины

Подключение скважины с кессоном

Прокладка труб

Коротко о главном

Если нет возможность подключить центральное водоснабжение, то самый лучший вариант это скважин. Они менее затратные и дают воду намного чище. Поэтому многие используют в частных домах для обеспечения дома водой именно скважины. Но любая работа, связанная с усовершенствованием дома, требует составление схемы и подключение водоснабжения от скважины с гидроаккумулятором не исключение.

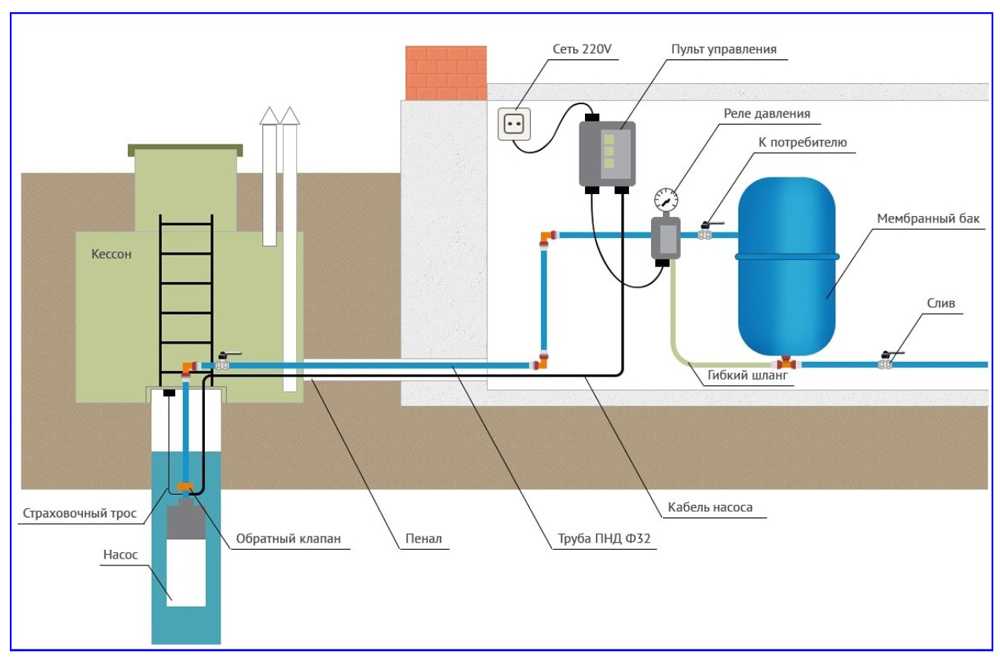

Пример системы водоснабжения с гидроаккумулятором

Подробнее о гидроаккумуляторе

Гидроаккумулятор является неотъемлемой частью любого типа автономного водоснабжения. Гидроаккумулятор работает с помощью энергии генерируемой при сжатии воздуха. Конечно есть варианты с пружинами и механикой, но такие модели практически не используют для водоснабжения частного дома из скважины схема с гидроаккумулятором.

Чаще всего гидроаккумулятор представляет собой закрытую металлическую бочку, которая разделена на две части. Резиновая камера с водой и место для воздуха. К слову, воздух в этом случае окружает камеру с водой. Плюс такого гидроаккумулятор в том, что вода не касается металлических стенок гидроаккумулятор, из-за чего нет рисков появления коррозии.

Внимание! В баках, которые более чем на 100 литров установлен дополнительный клапан для того чтобы отводить воду.

В качестве материала для бочки используется качественный бутил, который никак не влияет на качество воды. Чтобы закачать в бутиловый резервуар воду используется специальное отверстие с резьбой.

Купить гидроаккумулятор можно в нашем

интернет-магазине.

Гидроаккумулятор объемом 100 литров изнутри

Это не расширительный бак

Многие считают, что гидроаккумулятор – это такой особый вид расширительного бака. На самом деле это не так. Хоть внешний вид гидроаккумулятора и схож с расширителем, это две совершенно разные вещи.

В гидроаккумуляторе, как уже отмечалось, для воды используется отдельная камера внутри бака. В свою очередь расширительный бак закрытого типа разделен специальной жароустойчивой мембраной, с одной стороны воздух, а с другой вода. Такие баки выдерживают температуру до +90 °C (кратковременно до +110). Если обычный расширительный бак закрытого типа использовать вместо накопительной емкости для воды (гидроаккумулятора), то с крана будет течь вода со ржавчиной, из-за того, что жидкость будет соприкасаться со стенками из метала.

Мембранный гидроаккумулятор изнутри

Классификации гидроаккумуляторов

Как и у любого другого оборудования гидроаккумуляторы делятся по классификациям. Всего есть три вида классификаций: по типу установки, по конструкции и по объему. Стоит рассмотреть все классификации более подробно.

Есть три вида гидроаккумуляторов по типу установки: горизонтальные напольные, вертикальные напольные, например

модель DE 80/10 бренда Reflex, и настенные. Вертикальные модели отводят воздух (или газ в более дорогих вариантах) скапливается сверху. Для скопления воздуха в горизонтальных баках используется специальный модуль.  Настенные модели могут работать как по первому варианту, так и по второму.

Внутренняя конструкция баков делится на три вида: баллонные, поршневые и с использованием мембраны. Чаще всего для домашнего использования покупают гидроаккумуляторы баллонного типа. Они наиболее практичные.

Объем гидроаккумулятора может быть разным.

В магазине можно найти модели от 2 до 500 литров. Однако сильно объемную модель лучше не брать. В идеале нужно установить гидроаккумулятор на 30-50 литров и отдельно пластиковый накопительный бак на 100-150 литров. Это обойдется гораздо дешевле.

Пример подключения накопительного бака и гидроаккумулятора в частном доме

Плюсы использования гидроаккумулятор

Гидроаккумулятор это очень полезная вещь в частном доме. Этот простой, в установке и эксплуатации, прибор может значительно облегчить жизнь домочадцев. Итак, плюсы гидроаккумуляторов:

• Защита насоса. Благодаря гидроаккумулятору, наос будет работать гораздо меньше, соответственно и прослужит он намного дольше. Насосу не придется качать воду при каждом включении крана, ведь она будет черпаться с бака.
• Защита от гидроударов. Из-за гидроударов, которые возникают при включении наоса, часто прорываются трубы. Если будет установлен гидроаккумулятор, то гидроудары будут гораздо реже.
• Стабильное давление нормальное давление в трубах. При отсутствии гидроаккумулятора, давление в трубах системы будет нестабильным. Также это может привести к проблемам с температурой воды, при открытии нескольких кранов. Если с крана будет течь горячая вода, то в душе будет только холодная. Когда будет использована схема водоснабжения частного дома от колодца с гидроаккумулятором таких проблем не возникнет.

Для очищения воды в систему стоит установить фильтр

Еще один плюс – это постоянный резервный запас воды. Это очень актуально при использовании автономного энергозависимого водоснабжения. Даже при отключении электричества в доме всегда будет холодная вода. Также запас воды в гидроаккумуляторе позволяет реже включать насос при открытии крана.

Настройка и обслуживание гидроаккумулятора

Для правильной работы гидроаккумулятора его нужно грамотно настроить. Важно чтобы давление воздушной полости было меньше на десять процентов, чем порог при запуске насоса.

Если цикл наполнения бака становится меньше, то это верный признак того, что оборудование настроено неправильно.

Спускается и накачивается воздух с помощью специального ниппеля, который располагается корпусе. Первое, что нужно сделать перед тем как настроить оборудования – отключить насос от электричества и слить всю воду с гидроаккумулятора. Чтобы подкачать воздух, можно воспользоваться компрессором.

Внимание! Для накачки воздуха также можно воспользоваться обычным насосом для накачки автомобильных колес.

Манометр позволяет контролировать давление в емкости

На этом процесс настройки гидроаккумулятора завершается. Можно приходить к обслуживанию.

Первое, что нужно сделать, – проверить и нормализировать (если нужно) давление. Норма давления обычно указывается на корпусе бака и в документах на гидроаккумулятор. Также там указывают значения предварительного и максимального давления. Первое из них у емкости Airfix R 80 от компании Flamco составляет 4 бар, второе – 10 бар.

• Проверить бак на утечку воздуха. Нужно намазать все соединительные места раствором с мылом. Если появляются пузырьки, то протечка есть.
• Провести тесты порогов реле. Это нужно делать каждый месяц.
• Внимательно осмотреть корпус. Даже не большие механические порожние (вмятины) могут создать серьезные проблемы.

Проверить мембрану и если она прорвался, то потребуется замена. К слову поэтому нужно покупать модели гидроаккумуляторов с заменяемой мембраной, они боле практичные. Если мембрана не меняется, то придется покупать новый бак и тогда водоснабжение частного дома из скважины с гидроаккумулятором обойдется намного дороже.

Мембрана может лопнуть

Схема подключения водоснабжения от скважины

Прежде чем организовать водоснабжение частного дома из скважины, нужно разобраться в устройстве этой схемы. Итак, что понадобится для подключения:

• Мембранный бак. Бак можно разместить как в доме, так и поместить его возле скважины (главное, чтобы место было утепленное).
• Манометр. Это обязательный элемент в схеме, так как он поможет отслеживать и корректировать (если понадобится) давление.
• Насос. Без него не обходится не одна система автономного водоснабжения. Именно он подымает воду со скважины к дому (участку). Подойдет как погружной, так и поверхностный насос. На общую схему это никак не влияет.
• Трубы. Нужны для соединения всех элементов системы.

Самый основные элементы во всей этой системе – это бак и насос. Поэтому нужно всегда вовремя обслуживать их.

В видео рассказывают, что такое типовая система водоснабжения частного дома из скважины с гидроаккумулятором

Подключение

Вообще схема водоснабжения частного дома от скважины с гидроаккумулятором не сложная. В горизонтальных моделях гидроаккумуляторов, отверстие для подведения труб находится с торца, а вертикальных вариантах этот разъем обычно снизу. Чтобы подключить все элементы, можно использовать фитинг.

Стандартный фитинг для систем водоснабжения

Внимание! Нужно обратить особое внимание на размер диаметр разъема бака при выборе фитингов.

При подключении с поверхностным насосом, он устанавливается прямо возле бака, а в скважину выводится шланг. В случае со скважинным насосом, его помещают в скважину, откуда выводится шланг к дому. На трубу, которая будет всасывать воду, нужно обязательно надеть фильтр.

Также нужно подключить пятиходовой штуцер (для этого на баке есть соответствующий разъем). После этого уже можно подключать и другие элементы (манометр, реле и водопровод в доме). Шланги, которые используются для подключения, должны быть армированные. Так будет намного надёжнее.

Водоснабжение от колодца

Также подключить воду в дом можно и от колодца. Система водоснабжения частного дома из колодца с гидроаккумулятором сейчас пользуется большой популярностью. Ведь на многих приусадебных участках состоит колодец и это позволит не бурить дополнительно скважину, затрачивая на это много денег и сил.

Схема водоснабжения частного дома из колодца с погружным насосом и гидроаккумулятором

Водоснабжение из колодца с погружным насосом и гидроаккумулятором подключается очень легко. В колодец нужно опустить насос (рекомендуется использовать погружной), подсоединить трубу с наосом, соединить систему с гидроаккумулятором и сделать разводку по дому.

Штуцер для гидроаккумулятора

Трубы для системы водоснабжения

Схема водоснабжения частного дома из скважины с гидроаккумулятором включает в себя и трубы. Самые лучшие для использования в системе:

• Медные. Самый надежный вариант. Такие трубы не будут ржаветь и разрушаться при скачках температуры. Из минусов только высокая цена и необходимость специального оборудования для спаивания.
• Металлопластиковые. Данные модели труб хороши тем что они не ржавеют и не портятся от влияния солнечных лучей. Они отлично подойдут для проводки холодной воды. К нагревателю такие трубы лучше не подключать, от высокой температуры они могут испортиться.
• Полипропиленовые. Самые легкие и удобные в установке трубы. Однако могут провисать, если не использовать при монтаже специальные крепления.

Полипропиленовые трубы легко подобрать по размеру

• Стальные. Надежные и долговечные трубы. Но не лишены минусов. Во-первых, они подвержены коррозии. Во-вторых, они очень тяжелые. В-третьих, без сварочных работ при подключении не обойтись (если нет навыков в сварки, придется нанимать специалисты, а это дополнительные затраты).
• Полиэтиленовые. Сейчас такие трубы используются наиболее часто в частных домах. Они эластичны и легки в установке. К тому же это самые дешёвые трубы, которые можно найти.

Как видно, ассортимент труб сейчас очень широкий. Нужна надежность – медные трубы. Легкость в установке –металлопласте. Широкий выбор диаметров – полипропилен. Небольшая цена – лучший вариант полиэтилен. Но схема подключения воды из колодца в дом с гидроаккумулятором будет работать с любыми трубами.

В видео перечисляют топ 5 лучших труб для водоснабжения в частном доме

Особенности монтажа системы водоснабжения от скважины

Самое главное, что нужно учитывать при монтаже водоснабжения из скважины – это расстояние от водного зеркала скважины до земли. Если более девяти метров, то рекомендуется использовать погружные насосы. Если меньше девяти, то можно использовать поверхностный насос. Если водное зеркало вообще не меняет свою положение, лучше всего подойдет схема подключения водопровода в частном доме из скважины с гидроаккумулятором и поверхностным насосом.

Насосная станция

Также стоит учитывать типы скважин по высоте. Есть абиссинские, артезианские и песочные варианты. Для частного дома лучше всего подходят песочные.

Подключение скважины с кессоном

Самый лучший вариант автономного источника водоснабжения – скважина с кессоном. У такого варианта очень много плюсов: компактность размещения оборудования, отсутствие проблем при сливе воды, легкость извлечения наоса и многое другое. Преимуществам такой скважины можно посветить отельную статью. Лучше разобраться как подключить.

1. Первым делом нужно пробурить саму скважину.
2. Монтаж кессона. Нужно в дне кессона сделать отверстие для гильзы, вварить по бокам патрубки, вкопать котлован, обрезать обсадную колону, установить опору (брусья), стыковать гильзу и обсадную трубу, убрать бруски, опустить камеру в скважину, вывести трубы и кабель.
3. Утеплить. Нужно доверху засыпать котлован песком и утеплить люк.

После всех этих действий можно начинать монтировать оборудование для водоснабжения. На этом работа завершается.

Заказать монтаж системы водоснабжения в Москве и Московской области можно в нашей компании. Чтобы ознакомиться со стоимостью работ и связаться со специалистом, перейдите в раздел «услуги».

Обустройство пластикового кессона

Прокладка труб

Прокладка труб является одним из самых трудоёмких и ответственных процессов при установке любого автономного водоснабжения. Есть два варианта укладки трубы: всесезонный и летний. Они отличаются глубиной ямы под трубу. Также при всесезонном варианте задействуются дополнительные способы утепления.

При укладке летним вариантом вообще необязательно закапывать трубу, можно оставить её на земле. Однако, когда наступит зима, нужно своевременно слить с труб всю воду, чтобы она не замерзла. Если вода в трубах замёрзнет, то велика вероятность разрыва.

Лучше всё же воспользоваться всесезонным вариантом. Зарыв трубу в грунт, можно не переживать за то, что вода замёрзнет при резком наступлении холодов. Единственный минус того, что трубы будут под землей в трудностях, которые могут возникнуть при необходимости замены трубопровода. В остальном только преимущества. Любая схема водопровода в частном доме от скважины с гидроаккумулятором требует аккуратного обращения с трубами.

В видео показывают, как правильно прокладывать трубы от скважины до дома

Коротко о главном

Есть свои особенности водоснабжения частного дома из скважины с гидроаккумулятором. Нужно уметь подбирать правильно гидроаккумулятор. Знать схемы подключения. Уметь прокладывать трубы и знать, как правильно оборудовать скважину. Однако в целом, такой вид водоснабжения очень удобный и практичный.

Какую систему водоснабжения вы считаете наиболее удобной: из скважины с гидроаккумулятором или от колодца? Какую выбрали вы и почему?

Автор статьи Бородин Денис

3953455

13 мин. на чтение

22.03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Схема водоснабжения частного дома – элементы системы, правильный их подбор и точность места установки

Содержание:

1. Виды схем водоснабжения частных домов
2. Схема системы водоснабжения частного дома
3. Полезные советы
4. Заключение по теме

Лет 20-30 тому назад говорить о комфортном проживании в загородном доме или на даче было нельзя. Особенно это касалось водоснабжения. Повезло тем, кто жил в поселках, где была проведена централизованная водопроводная сеть, но чаще дачные поселки обходились или колодцами, или скважинами, поверх которых устанавливали ручные колонки. Поэтому водоснабжение дома заключалось в том, что из источника вручную вода доставлялась в ведрах. Что смог принести, тем и пользовался. Сегодня многое изменилось с появлением на рынке огромного количества различного насосного оборудования, с помощью которого в дом можно подать воду под давлением. То есть, комфортность проживания повышается. Правда, необходимо отметить, что схема водоснабжения частного дома хоть и приносит большое количество приятных моментов, но есть у нее и свои слабые места.

Водопроводная схема частного дома

Виды схем водоснабжения частных домов

По понятным причинам первой схемой надо считать подключение к центральному водопроводу. Если таковой присутствует в дачном поселке, значит, отчасти владельцу дачи повезло. Создать водопровод для дома не очень сложно.

Во-первых, надо обратиться в районную организацию, которая контролирует водопроводную систему. Подается заявление и несколько документов, которые подтверждают права на дом и участок. После чего эта организация (районный Водоканал) разрабатывает проект на воду в частный дом. В нем будет отражено, к какому участку надо подключаться, то есть, устанавливается точка подключения, на какой глубине она располагается, плюс диаметр трубы и напор, который данной организацией гарантирован.

В принципе, это самый оптимальный вариант. Но есть у него несколько недостатков.

• В таких водопроводных сетях давление воды может падать практически до нуля, то есть, гарантировать нормальное функционирование системы никто не может.
• Если на центральной линии произошла авария, что случается, то дом на несколько дней остается без воды.
• Необходимо будет оплачивать (каждый месяц) счета, в основе которых лежат кубометры использованной воды.

Но есть у центрального водопровода одно достаточно большое преимущество, оно очень ценно в условиях загородных поселков. Если в поселке отключают электричество, вода из крана подается.

Проведение ветки водопровода в дачном поселке

Автономное водоснабжение

В настоящее время чаще всего схема водоснабжения частного дома основывается на использовании источников воды в виде колодца или скважины. Конечно, перед хозяином дачи встанет вопрос, что лучше, колодец или скважина.

Необходимо отметить тот факт, что автономное водоснабжение, в котором источников воды становится колодец, обустраивается только в том случае, если водоносный слой с пригодной для питья воды располагается не очень глубоко – до 10 мм. При этом сам пласт воды должен быть большим, объемным. То есть, воды должно хватить на долгое время при достаточно большом ее потреблении.

Есть у колодца одно значительное преимущество перед скважиной. Когда в поселке отключат электроэнергию, воду из колодца можно набрать ведром. Сооружать его проще, если все процессы провести самостоятельно, то цена вопроса упадет до приобретения необходимых строительных материалов. Срок службы данного сооружения – не менее 50 лет. У скважины он не превышает 35 лет.

Колодец или скважина

Внимание! Узнать, что лучше: строить колодец или скважину, надо обратиться к соседям, которые этими сооружениями уже пользуются. Сравнив воду из обоих, можно принимать решение.

Хотя необходимо отметить, что у скважины немало положительных характеристик.

• У них больший дебит.
• Вода из них чистая без большого объема примесей.

А вот к минусам можно отнести немалые затраты, касающиеся монтажных работ. Самостоятельно пробурить шахту без специальных буровых приспособлений не получится. Поэтому придется вызывать специалистов и оплачивать их услуги.

Схема системы водоснабжения частного дома

Итак, переходим к основной теме – к схеме. В принципе, она одинаковая, как для колодцев, так и для скважин.

• Источник водозабора.
• Насос.
• Трубопровод, соединяющий насос с системой водоочистки.
• Накопительный бак или гидроаккумулятор.
• Водоочистка с системой фильтров.
• Коллектор, который разделяет водопровод на системы холодного и горячего водоснабжения.

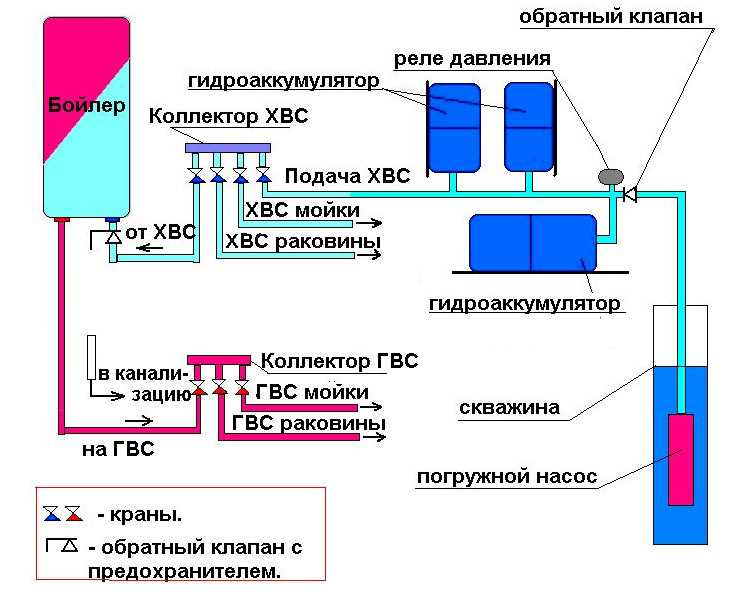

Принципиальная схема водоснабжения дома

Что касается насосного оборудования, то здесь две позиции: насосы, которые устанавливаются в шахты водозаборных сооружений, и которые устанавливаются вне источников воды. К первым относятся погружные или глубинные модели. Ко вторым поверхностные. Говорить, что какой-то лучше другого, нельзя. Просто поверхностный насос устанавливается в доме или в другом подсобном помещении и к нему доступ свободный, что дает возможность беспрепятственно обслуживать и ремонтировать его.

Внимание! Если производится монтаж поверхностного насоса, то необходимо на конец трубы, которая будет спускаться в скважину или колодец, прикрепить сетчатый фильтр из нержавейки. Он будет сдерживать большие частички песка и камни. Ячейка такой сетки не превышает 5 мм.

Очень важный момент – это правильно выбрать насос по мощности и напору. Первый отвечает за подачу необходимого объема воды за один час. Второй отвечает за подачу воды на определенную высоту. С мощностью понятно, а вот с напором надо разобраться. К примеру, глубина источника – 10 м, а расстояние до дома 30 м. Значит, потребуется насос, который выдает давление 15 м, потому что горизонтальный напор равен 0,1 вертикальных. То есть, в данной ситуации прибор не только поднимет воду из глубины 10 м, но и перекачает ее на расстояние 50 м.

Погружной или поверхностный насос

Внимание! Возьмите за основу простой постулат: чем ближе располагается источник водозабора, тем лучше. Просто уменьшаются расходы на прокладку труб по улице, плюс – можно использовать насос с низкими характеристиками.

Следующий элемент в системе водоснабжения дома – это накопительный бак. Очень необходимая вещь, которая поможет не испытывать неудобства, если отключили электроэнергию, и насос не работает, то есть, не качает воду. Если это простая емкость из металла или пластика, то ее рекомендуется установить, как можно выше. Именно таким способом можно гарантировать давление в водопроводной сети. Поэтому баки устанавливают или на постамент, или подвешивают под потолком. Но лучше всего, если его установить на чердаке. Правда, придется провести теплоизоляцию емкости.

Если возможность установить бак как можно выше отсутствует, то существует еще один способ для достижения необходимого давления в системе: после накопительного бака для водоснабжения устанавливается электрический насос. Вне зависимости от расположения бака, он будет качать воду в трубопровод. Это дает возможность устанавливать резервуары для накопления воды даже под землей. Существенный минус такого способа – зависимость от электроэнергии: при ее отсутствии система не сможет функционировать. Поэтому чаще применяют первый способ и устанавливают бак на постаменте.

В настоящее время на рынке появились так называемые гидроаккумуляторы. Это металлические емкости, внутри которых располагается резиновая емкость. Между стенками металла и резины закачивается воздух или азот. Он и будет создавать давление. Когда вода попадает в резиновую емкость, она расширяется и сжимает воздух. Последний уплотняется и старается вытолкнуть воду из резервуара. Это и есть давление. Поэтому гидроаккумуляторы можно устанавливать в любом месте.

Гидроаккумуляторы

Далее по схеме водоснабжения частного дома идет система фильтрации. Понятно, что вода из колодца или скважины не обладает максимальным качеством. В ней всегда присутствуют различные примеси (органические и неорганические), соли, оксиды металлов и так далее. Чтобы сделать ее пригодной для питья, необходимо снизить содержание всех примесей до минимума. Поэтому в схему и устанавливаются фильтры разного назначения.

Одни останавливают крупные частички, другие мелкие, третьи отвечают за смягчения воды, четверные за сдерживание металлов железа и так далее. Конечно, такое количество фильтрующих элементов устанавливать не надо, ведь вода из колодца или скважины может быть достаточно чистой. Поэтому в первую очередь еще до начала проведения монтажных работ надо сделать анализ воды, который покажет, какие фильтры придется устанавливать.

Необходимо отметить, что данная схема водоснабжения частного дома не является строгой. То есть, можно по мере необходимости менять местами элементы системы. К примеру, можно водоочистку установить впереди накопительного бака. Или можно перед поверхностным насосом установить фильтр грубой очистки, а после него фильтр тонкой очистки. Таким образом, можно сократить негативное воздействие больших взвешенных частиц на рабочий орган насосного агрегата. То есть, продлить срок его эксплуатации.

Система фильтрации — водоочистка

Холодное и горячее водоснабжение

Теперь о коллекторе, который разделяет поток воды на две ветки. Одна будет подавать на потребители холодную воду, вторая, пройдя через нагревательный прибор, будет подавать горячую воду. В принципе, коллектор собой представляет устройство, состоящее из трубы, из которой выходят две трубы меньшего диаметра, и между ними устанавливаются отсекательные вентили. Это на случай, если придется проводить ремонт отдельно системы холодного или горячего водоснабжения. На фото ниже такой коллектор показан.

Коллектор для разделения водопровода на систему холодного и горячего водоснабжения

И буквально несколько слов о горячей воде. В этой водопроводной ветке самым главным элементов будет нагревательный элемент – котел. Здесь огромное разнообразие моделей, которые разделяются по функциональности. К примеру, одно- или двухконтурный, на газе, электроэнергии или на твердом топливе. Есть небольшие настенные приборы, есть огромные напольные, с помощью которых можно не только организовать горячее водоснабжение, но и отопление дома.

Полезные советы

• Необходим ли проект водоснабжения частного дома? В принципе, система несложная. Можно для простоты последующих действий накидать на бумагу саму схему с указанием места расположения ее элементов.
• Если в автономный водопровод устанавливается поверхностный насос, то его надо обязательно разместить в помещении, где температура зимой не будет падать ниже +2С.
• Все трубные разводки, которые располагаются на улице, надо будет утеплить, чтобы вода в них зимой не замерзла. Обычно для этого используют специальные утеплители в виде цилиндров, изготовленных из вспененных полимерных материалов.
• Если опускаемая в шахту колодца труба будет из пластика, то необходимо ее закрепить. Чаще всего это делают так: забивают в донный фильтр металлический штырь, к которому трубу и прикрепляют.
• Установка кессона решит многие проблемы. Это защита ствола источника водозабора от негативных нагрузок, это утепление шахты, это возможность установить внутрь сразу несколько элементов системы локального водопровода. К примеру, можно внутрь установить насос, гидроаккумулятор, блок автоматики, задвижки и прочую запорную арматуру. В настоящее время производители предлагают кессоны из металла или пластика. Вторые дешевле, и их проще устанавливать вручную за счет небольшого веса изделия.
• Рекомендуется особое внимание уделить теплоизоляции колодца, если схема водоснабжения частного дома основывается на нем. Обычно вокруг ствола выкапывается траншея на глубину промерзания грунта, и в нее засыпается керамзит. Толщина слоя теплоизоляции не должна быть меньше 10 см. Но, чем толще, тем лучше.

Кессон в системе локального водопровода

Заключение по теме

Итак, по этой схеме сооружается водоснабжение дома. Но приходится учитывать теперь и то, как использованную воду надо будет отводить. То есть, водопровод и канализация – две системы взаимосвязанные между собой. Нет одной без другой. Поэтому сразу планируйте расходы по сооружению канализационной системы с учетом сбора и частичной утилизации стоков.

Не забудьте оценить статью:

схемы, лучшие способы, нюансы работы

Прокладка трубопровода для водоснабжения – задача не менее ответственная, чем подбор и подключение насосного оборудования, обустройство источника воды. Неправильно проложенный водопровод в частном доме может привести к скачкам давления, нарушению работы системы.

Чтобы не было проблем, нужно внимательно изучить все тонкости работы. Мы поможем вам, предоставив полную информацию для изучения особенностей устройства систем и правил сборки. Предлагаемая к рассмотрению информация основана на нормативных требованиях.

Представленное нами на обзор подробное описание схем, вариантов и нюансов разводки контура водопровода дополнено наглядными иллюстрациями и видеоматериалами.

Содержание статьи:

• Схемы разводки воды
  • Схема №1. Последовательное (тройниковое) подключение
  • Схема №2. Параллельное (коллекторное) подключение
• Водоразделение
• 4 900 проект своими руками ?
• Монтаж узлов водопровода
• Способы прокладки — скрытая и открытая система
• Общие советы по монтажу
• Выводы и полезное видео по теме

Схемы разводки воды

Разводка воды может осуществляться двумя способами — с последовательным и параллельным подключением. зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также смешанный тип разводки, при котором краны подключаются к водопроводу через коллектор, а остальные сантехнические точки и бытовые приборы подключаются методом последовательного подключения.

Фотогалерея

Фото

Схема водопровода в частном доме по схемам не отличается от квартирных вариантов. Отличие в использовании технических устройств, необходимых для функционирования водопровода

При подключении к автономным источникам, колодцу или колодцу, в систему входят фильтры грубой и тонкой очистки

Для подачи воды к точкам водоразбора, сконструированы как тройник, так и коллекторная система

При желании организовать автоматизированную систему водоснабжения схема дополняется гидробаком и реле давления. Для зимней эксплуатации оборудование размещают в отапливаемом помещении

Для подготовки горячей воды устанавливают проточный или накопительный водонагреватель

Часто для обеспечения нормального давления в каждой точке водозабора систему дополняют бустерной оборудование, например, насосная станция

Повышающее оборудование требуется для нормальной работы системы водоснабжения, если между точками водозабора и водозабора большое расстояние или система слишком разветвлена ​​

Основным условием организации водоснабжения в частном доме является наличие канализации, без которой невозможно строительство водопровода

Вариант водоснабжения в частном доме

Система грубой и тонкой фильтрации

Коллекторный вариант водоснабжение

Аккумулятор в водопроводе

Подключение водопроводных труб к нагревателю

Насосная станция для повышения давления в системе

Решение для разветвленной и длинной схемы

Условие монтажа водопровода в частном доме

Схема №1.

Последовательное (тройниковое) подключение

Представляет собой поочередный подвод труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ответвления к местам потребления.

Этот способ подключения более экономичен, требует меньше труб, фитингов, прост в монтаже. Разводка труб с тройниковой системой более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно заметен — температура воды резко меняется, если водопроводом пользуются несколько человек

Но больше подходит для муниципальных квартир, для домов с периодическим проживанием или с небольшим количество жителей. Он не может обеспечить равномерное давление в системе при одновременном использовании несколькими пользователями – в самой удаленной точке напор воды резко изменится.

Кроме того, если вам нужно отремонтировать или подключить сантехнику, вам придется отключить весь дом от водопровода. Поэтому для частных домов с большим водопотреблением и постоянным проживанием лучше выбирать схему с параллельной разводкой.

Фотогалерея

Фото

Водоснабжение внутри частного дома производится по коллекторной или тройниковой схеме. Тройниковый вариант привычнее и проще в устройстве

В тройниковой схеме трубы соединяются с помощью тройниковой и угловой арматуры, приборы соединяются последовательно, вода течет по контуру периметра из одной точки врезки в другую

В тройниковой системе водоснабжения нельзя добиться одинаковых значений давления во всех точках просадки. В случае подачи ГВС разница будет еще и в температуре

Одним из способов устранения недостатков в работе тройниковой системы считается построение водопровода по кольцевой схеме. Вода в этом случае подается в кран с двух сторон.

Принцип сборки тройника водопровода

Особенности соединения труб

Разводка минусового тройника

Способ решения проблем с давлением

Схема № 2.

Параллельное (коллекторное) соединение

Параллельное соединение основано на подаче отдельных трубы от основного коллектора до точек водозабора. Для холодных и горячих линий устанавливают свои коллекторные узлы.

Этот способ требует прокладки большого количества труб и, соответственно, создает трудности их маскировки. Но зато каждая точка просадки будет иметь , а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Галерея изображений

Фото

Преимущества коллекторной разводки

Принцип построения коллекторной схемы

Недостатки коллекторного решения

Равномерное давление во всех точках воды и несколько выводов, количество которых зависит от количества сантехнических узлов, бытовых приборов, использующих для работы водопроводную воду.

Коллектор для холодной воды монтируется ближе к вводу трубы в дом, а для горячей воды монтируется на выходе из водонагревателя. Перед коллектором установлены фильтр очистки и редуктор давления, регулирующий давление.

Каждый вывод из коллектора оборудован запорной арматурой, что позволяет отключить конкретную точку забора воды, при этом остальные выводы будут работать в штатном режиме. Кроме того, каждый из них может быть оснащен регулятором для поддержания определенного давления для отдельных устройств

Водораздел

Монтаж системы горячего водоснабжения и системы холодного водоснабжения может осуществляться двумя способами:

• С «глухой» проводкой. Труба подачи воды до последней точки водозабора заканчивается тупиком. Такая схема более выгодна для экономии места с экономической точки зрения, но может создавать неудобства в работе системы водоснабжения. В последний блок вода будет поступать с задержкой, и только после того, как дойдет до пробки, начнет поступать в кран.
• С замкнутой циркуляционной разводкой. При этом методе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого способа разводки целесообразно использовать именно для системы горячего водоснабжения – в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять, рациональнее использовать комбинированный вариант. Система холодного водоснабжения выполняется с помощью глухой разводки, горячего – циркуляционной.

На простой схеме сразу видны отличия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухой» с помощью коллектора

Как самому сделать проект?

Чтобы правильно спланировать систему водоснабжения, необходимо предварительно составить план дома, разместив в нем все сантехнические устройства, оборудование, которое будет подключено к водопроводу.

Все размеры указаны в единой шкале, по фактическим обмерам помещения. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна максимально точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды и даже канализации, так как эти коммуникации часто проводятся рядом. Учитывается также количество фильтров, объем котла, параметры насосного оборудования.

Схема подключения должна быть максимально упрощена, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализации, чтобы скрыть их общим коробом. При размещении труб под полом тройники ведут прямо вверх

В проекте должны быть учтены требования строительных норм, а также утвержденных и действующих в стране.

Монтаж узлов водопровода

Типовая схема разводки водопровода со скважиной или колодцем может быть использована для последовательной обвязки.

Состоит из следующих узлов:

• Насосное оборудование. Для глубокого колодца более 8 метров или колодца подойдет только погружной насос. Для неглубоких источников можно использовать монтажные станции или поверхностные насосы.
• Переходной ниппель. Необходим для соединения со следующими элементами системы, которые в большинстве случаев имеют диаметр, отличный от выхода из насоса.
• Обратный клапан . Предотвращает утечку воды из системы при неработающем насосе, падении давления воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от проводки (внешняя или внутренняя, скрытая или открытая), цены самого материала, простоты монтажа. Трубопровод, подающий воду в дом, снабжен теплоизоляционным слоем.
• Водоразборная арматура. Применяется для соединения труб, перекрытия подачи воды, установки трубопровода под углом и т. д. Включает в себя: фитинги, краны, водоразборные муфты, тройники и т. д.
• Группа фильтров. Предназначен для защиты оборудования от попадания твердых и абразивных частиц, снижения содержания железа в воде и ее смягчения.
• Аккумуляторный бак. Требуется для создания и поддержания стабильного давления воды, для предотвращения частой работы насоса.
• Группа безопасности. Необходим для контроля давления в системе — реле давления, манометр и реле сухого хода. Устройства автоматического управления помогают поддерживать стабильное давление в системе и продлевают срок службы оборудования.

Все элементы системы соединены в определенной последовательности. Подробнее можно рассмотреть на схеме. Далее описывается монтаж системы на примере коллекторной разводки, как более сложной.

Простая схема водопровода позволяет представить, как должна быть проведена разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — котельных или котельные — в специально выделенных помещениях жилого дома, в подвальных и полуподвальных помещениях.

В многоэтажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за сливным бачком в туалете или спрятать в специальный шкаф. В целях экономии коллектор располагают ближе к большему количеству сантехнических приборов, примерно на одинаковом расстоянии от них.

Монтаж коллектора в сборе, если соблюдать направление движения воды, производится в следующем порядке:

1. В месте примыкания коллектора к магистральному водопроводу устанавливается запорная арматура для перекрытия отключить всю систему, если это необходимо.
2. Далее монтируется отстойник, который задерживает крупные механические взвеси, которые могут привести к поломке оборудования.
3. Затем устанавливают еще один фильтр, который будет удалять из воды более мелкие включения (в зависимости от модели частицы от 10 до 150 микрон).
4. Следующим на схеме установки является обратный клапан. Он перекрывает обратный поток воды при падении давления.

После установки вышеуказанного оборудования к водопроводу подсоединяется коллектор с таким количеством выводов, которое соответствует количеству точек водопотребления в доме. Если в доме подключены не все сантехнические приборы, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных ветвей системы горячего и холодного водоснабжения одинаков для центрального водоснабжения. Монтаж в доме немного отличается: один из коллекторов холодной воды подключается к водонагревателю, откуда горячая вода направляется в отдельный коллекторный блок

Способы прокладки — скрытая и открытая система

Трубы в водопроводе система может быть проложена закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определить несложно и закрытый способ предпочтительнее, как более эстетичный и позволяющий сэкономить до 10 см полезной площади. Почему при монтаже водопровода до сих пор используется открытый трубопровод? Попробуем дать ответ.

Фотогалерея

Фото

Металлопластик – лидер в области проектирования систем водоснабжения; применяются при организации контуров горячего и холодного водоснабжения. Устойчив к коррозии, не откладывается на стенках, не требует покраски

Неармированные варианты труб ПП применяются при прокладке магистралей холодной воды, армированные — в устройстве горячего водоснабжения. Водопроводные трубы монтируются с использованием фитингов

Как и прежде, при организации систем водоснабжения используются стальные водогазопроводные трубы. Стальные водопроводные трубы соединяются сваркой, к недостаткам можно отнести склонность к ржавчине, необходимость наружной покраски

К преимуществам гибкости, устойчивости к температурным и агрессивным средам имеют трубы из меди и нержавеющей стали. Соединяются пайкой и обжимкой, служат около 50 лет, но стоят дорого

Водопроводные трубы

Полипропиленовая водопроводная система

Устройство водоснабжения с водопроводными трубами

Водопроводные трубы из меди и нержавеющей стали

Скрытая проводка позволяет скрыть трубы и не портить эстетическое восприятие интерьера дома или квартиры . При сборке используется скрытый метод. Скрывают контур за декоративной стеной, например, из гипсокартона, или штробят стены и вводят трубы в образовавшиеся ниши, заделывая их облицовочным материалом или штукатуркой на сетке.

Трубопровод не должен плотно прилегать к поверхностям — всегда оставляйте небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется размещать их в кожухе, вставляя трубу в трубу.

Недостаток метода проявляется при необходимости ремонта или замены скрытых элементов системы — штукатурку или плитку необходимо вскрывать и затем снова декорировать.

Кроме того, в случае повреждений и протечек проблема может быть обнаружена не сразу и привести сначала к потере эксплуатационно-технических характеристик конструкций, затем к затоплению помещений.

К монтажу водопровода лучше приступать с заранее составленной схемой — иначе ошибки в расчетах или сборке приведут к тому, что придется штробить новые канавки и переустанавливать трубы

Чтобы избежать подобных сложностей, при монтаже проводки прячут только целые участки трубы, располагая фитинг на открытых участках. В местах установки запорной арматуры делают незаметные дверцы. Это дает сервисному доступу к трубным соединениям, которые являются самыми слабыми звеньями в системе.

Следует отметить, что трубы не из всех материалов можно скрыть под слоем штукатурки – для этого подходят только изделия из полипропилена, металлопластика или меди.

Открытая прокладка труб осуществляется после отделки. Метод предполагает укладку оголенных труб и элементов водопровода ни в коем случае. Выглядит некрасиво, уменьшает полезную площадь помещения, но в то же время такой способ очень удобен для обслуживания, ремонта и демонтажа элементов.

Перепланировка и перестановка сантехники в доме с таким расположением сантехники также не вызовет затруднений.

Открытая проводка позволяет быстро обнаружить утечку и устранить причину поломки или повреждения элементов системы

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепежные элементы и закончить сварочные работы. Трубы, которые перед укладкой хранились или транспортировались при минусовых температурах, выдерживают не менее суток при температуре выше 10°С. Перед началом монтажа необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам закрепляют хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть более 5 см. 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Необходимо, чтобы все соединительные элементы соответствовали типу (серии) труб и, а также фитинги и ревизии находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону дренажных клапанов для слива воды, подъем делается в сторону устройства, через которое будет выходить воздух при заполнении системы водой. При установке вертикальных конструкций не допускается их наклон более 2 мм на метр.

При вертикальной прокладке трубопровода трубы горячей воды располагают справа от труб холодной воды. При горизонтальной разводке трубы холодной воды размещают внизу под горячей водой для предотвращения образования конденсата.

Закрывают каналы или монополизируют трубопровод только после пробного пуска системы и проверки ее работоспособности, отсутствия утечек и повреждений

При эксплуатации горячего водоснабжения возникает такое явление, как тепловое расширение, особенно характерное для . При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейка» предотвращают деформацию.

Выводы и полезное видео по теме

Ролик №1. Разводка систем ГВС и ГВС в двухэтажном доме:

Ролик №2. Особенности монтажа ГВС и ХВС в доме :

Зажим №3. Как компактно установить коллектор в сборе:

Установить электропроводку в собственном доме можно самостоятельно, но во избежание неприятных последствий от непрофессиональной работы лучше обратиться к специалисту для помощи в проектировании системы. Профессиональная консультация поможет избежать ошибок, лишних расходов и переделок.

Возникли вопросы при ознакомлении с материалом? Хотите поделиться личным опытом или предоставить интересную информацию по теме? Пожалуйста, прокомментируйте в блоке под текстом статьи.

Водоснабжение в частном доме своими руками

Водопровод уже прочно вошел в умы и приусадебные участки владельцев деревенских домов и загородных коттеджей. Это неотъемлемый атрибут комфортной жизни: с проточной водой душевые, мытье посуды, приготовление пищи становятся приятным занятием.

Самостоятельная установка сложна, но большую часть работы можно выполнить в одиночку.

Разрабатываем схему водопровода

На самом деле схем водоснабжения обилие, но есть два разных способа подключения потребителей:

• Тройник.
• Коллекторное или параллельное соединение.

Жителям небольших частных домов подойдет шлейфовое подключение , схема такого водопровода проще. Из самого источника вода поступает по порядку от одного потребителя к другому из одного трубопровода с тройниковым выходом (1 вход, 2 выхода) на каждого потребителя.

Такая схема переключения отличается отсутствием напряжения у последнего потребителя, при запуске предыдущих, если в цепи задействовано несколько таких звеньев.

Схема подключения коллектора выглядит принципиально иначе.

Во-первых, при выполнении такого подключения понадобится коллектор … От него прокладывается водопровод непосредственно к каждому потребителю. Тем самым вы сможете создать более-менее одинаковое давление в любом звене трубопроводной цепи … Обратите внимание, что последовательное подключение будет стоить вам дороже.

Любая система водоснабжения состоит из колодца, насоса, гидроаккумулятора для защиты насоса … И по желанию фильтр или несколько фильтров до или после аккума.

Сантехнические трубы бывают нескольких видов , наиболее распространенными материалами для них являются полипропилен, полиэтилен (сшитый), сталь. Самые дорогие сделаны из меди, так как служат дольше всего.

Если их монтировать, то придется вызывать специалиста. Оптимальный выбор по соотношению цена-качество полипропилен . Обратите внимание, что пластик как материал категорически не подходит, так как выделяет в воду вредные элементы.

Диаметр трубы зависит от длины трубопровода частного дома: от 30 метров достаточно материала диаметром 25 мм, если более 30 метров, то подойдет 32 мм и в том случае, когда длина менее 10 метров, диаметр колеблется в пределах 16-20 мм.

Далее по списку вам понадобится погружной насос, так как он долговечнее и эффективнее, чем насосная станция … Высота насоса измеряется вместе со шлангом и затем они соединяются резьбовым соединением. Насос можно расположить в любом положении с помощью тросов из нержавеющей стали. Он подвешен к верхней части колодца.

Вода из насоса поступает в фильтр до аккумулятора, который является следующим элементом контура. Создает стабильное давление и позволяет включать и выключать насос по мере необходимости … Объем зависит от количества потребляемой воды.

Вода снова фильтруется и делится на два потока: один из них идет в котел и нагревается, а второй останется холодным в коллекторе.

Необходимо установить запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая к водонагревателю, снабжена предохранителем, расширительным бачком, установлен сливной кран. Тот же кран монтируется на выходе из водонагревателя, а после этого труба соединяется с коллектором горячей воды и затем разводится во все точки дома.

Котлы могут быть разные. Воду можно нагревать газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода постоянно нагревается.

Отдельного упоминания заслуживает сантехника . Процесс подключения унитаза начинается с установки гофрированной трубы, которая в месте соединения смазывается силиконом. Далее проверяется надежность соединения, сверлятся отверстия, в которые вставляются дюбеля. Унитаз крепится к гофре и скручивается.

Знаете ли вы, как выбрать трубы для водопровода в частный дом? О преимуществах и недостатках медных фитингов для трубопровода читайте здесь.

Современные трубы и фитинги из ПВХ ничем не уступают другим материалам, узнайте подробнее на https://klimatlab.com/vodosnabzhenie/vodoprovod/pvx-truby-i-fitingi.html

Разделение по принципу водопровод

Монтаж системы ГВС и ХВС может осуществляться двумя способами:

• С «глухой» проводкой. Труба подачи воды до последней точки водозабора заканчивается тупиком. Такая схема более выгодна для экономии места и с экономической точки зрения, но может создавать неудобства при эксплуатации системы водоснабжения. В последний узел вода будет поступать с задержкой, и только после того, как дойдет до пробки, начнет поступать в кран.
• С закрытой циркуляционной проводкой. При этом методе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого способа разводки целесообразно использовать именно для системы горячего водоснабжения – в ней важно избегать резких скачков температуры.

Чтобы излишне не усложнять сантехнику в доме, рациональнее использовать комбинированный вариант. Система холодного водоснабжения осуществляется с помощью глухой разводки, горячего – с помощью циркуляционной.

Монтаж своими руками

Водоснабжение из колодца делится на два вида: летнее и зимнее:

• Летний вид системы проложен над землей длина обеспечена.
• Зимний вид водопровода работает в любое время года и прокладывается либо ниже промерзания грунта, либо выше, но с утеплением.

Перед тем, как проводить воду из колодца, необходимо сделать для него кессон. В него можно спуститься и, он защитит колодец от попадания грязной воды.

Кессон изготавливается из бетонных колец или других материалов . Если его дно и трубопровод окажутся выше промерзания грунта, нет смысла использовать кессон при разрыве трубы.

Подключение к центральной магистрали требует значительных капиталовложений на первых этапах , при этом частично устраняется необходимость проведения земляных работ и установки септика. Информацию о ближайших магистралях можно узнать в ЖКО.

Для повышения давления воды в трубопроводе необходимо врезать насос в общий водопровод или установить насосную станцию ​​с гидроаккумулятором.

Обычно в квартирах принято монтировать трубопровод к стене. … Канализационные трубы поддерживаются хомутами, прикрепленными к стене. Расстояние, которое измеряется по горизонтали от хомута до хомута, должно быть меньше 10 диаметров трубы.

Можно использовать металлические хомуты с резиновым уплотнением (жесткое крепление) или без уплотнения, чтобы трубы могли свободно перемещаться (жестко-плавающее крепление).

Внутренняя маршрутизация — это более совершенный метод маршрутизации , так как он уменьшает шум и выглядит лучше. Можно укладывать трубы в бетон или ворота, соблюдая уклоны и заделывая щели.

Сварка полипропиленовых труб осуществляется двумя способами: раструбным и стыковым. Ее следует проводить при положительной температуре окружающего воздуха. Важно помнить, что трубы и фитинги должны быть одного состава и чистыми. … Также нельзя охлаждать трубы после соединения с водой.

При варке розетки обе части нагреваются специальным нагревательным устройством, затем собираются и охлаждаются.

Подключаем насосную станцию ​​к внутреннему водопроводу

При использовании колодца вода в дом подается автоматической системой, которая состоит из нескольких важных элементов:

• насос;
• накопитель воды — гидроаккумулятор;
• автоматика регулирующая.

Если все элементы собрать в единый механизм, перед нами насосная станция. Имеет штуцеры:

• для получения воды из колодца или колодца;
• для подачи воды во внутреннюю сеть.

При включении станции насос закачивает воду в гидроаккумулятор. При достижении определенного давления автоматика отключает насос.

При расходе воды давление постепенно падает до определенного значения, после чего автоматика снова запускает насос.

Совет: «При подключении станции не забудьте поставить запорную арматуру на входе и выходе к потребителям. Это поможет отрезать аппарат для проведения ремонтных работ.

Цены на материалы и оборудование

• Насос погружной производительностью 1,7 л в час стоит 6700 руб;
• Гидроаккумулятор на 50 литров можно купить за 4600 руб;
• Полипропиленовая труба длиной 4 м0 от 1500 руб.
• Водонагреватель электрический продается по минимальной цене около 1000 руб.

Как подключить бойлер к водопроводу, рекомендации мастеров и пошаговая инструкция здесь. Пластиковые кессоны для колодцев плюсы и минусы полимерных материалов.

При обустройстве водопровода не обойтись без дренажного фильтра, как выбрать такой прибор читайте здесь.

Монтаж узлов водопровода

Типовая водопроводная система со скважиной или скважиной может быть использована для последовательной обвязки.

Состоит из следующих узлов:

• Насосное оборудование. Для глубокого колодца более 8 метров или колодца подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборе или поверхностные насосы.
• Переходной ниппель. Необходим для соединения со следующими элементами системы, диаметр которых в большинстве случаев отличается от выхода из насоса.
• Клапан обратный … Предотвращает вытекание воды из системы при неработающем насосе или падении давления воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от проводки (внешняя или внутренняя, скрытая или открытая), цены самого материала и простоты монтажа. Трубопровод, подающий воду в дом, снабжен теплоизоляционным слоем.
• Водоразборная арматура. Применяется для соединения труб, перекрытия подачи воды, установки трубопровода под углом и т. д. Сюда входят: фитинги, краны, водорозетки, тройники и т. д.
• Группа фильтров. Предназначен для защиты оборудования от попадания твердых и абразивных частиц, снижения содержания железа в воде и ее смягчения.
• Аккумуляторный бак. Требуется создать и поддерживать стабильный напор воды, для предотвращения частой работы насоса.
• Группа безопасности. Необходим контроль давления в системе — прессостат, манометр и реле сухого хода. Устройства автоматического управления помогают поддерживать стабильный напор в системе и продлевают срок службы оборудования.

Все элементы системы соединены в определенной последовательности. Порядок можно рассмотреть подробнее на схеме. Далее описывается монтаж системы на примере коллекторной разводки, как более сложной.

Коллекторный узел в частном доме устанавливается в специальных помещениях — котлах или котельных — в специально отведенных помещениях жилого дома, в подвалах и полуподвальных помещениях.

В многоэтажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за бачком унитаза или спрятать в специальный шкаф. Для экономии труб коллектор располагают ближе к большему количеству сантехнических приборов, примерно на одинаковом расстоянии от них.

Монтаж коллекторного узла, если следить за направлением воды, осуществляется в следующем порядке:

1. На участке, где коллектор подключается к магистральному водопроводу, устанавливается запорная арматура устанавливается для отключения всей системы в случае необходимости.
2. Далее монтируется фильтр-отстойник, который задерживает крупные механические взвеси, которые могут привести к поломке оборудования.
3. Затем устанавливается еще один фильтр, который будет удалять из воды более мелкие включения (в зависимости от модели частицы от 10 до 150 микрон).
4. Следующим на схеме установки является обратный клапан. Он перекрывает обратный поток воды при падении давления.

После установки вышеуказанного оборудования к водопроводной трубе подключается коллектор с таким количеством клемм, которое соответствует количеству точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Как это работает и советы

Чтобы система работала безупречно, важно знать, как правильно провести водопровод в частном доме своими руками. В это понятие могут входить как основные принципы, регламентированные строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

• В идеале трубопровод не должен проходить через строительные конструкции, однако на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену трубу необходимо поместить в защитное стекло.
• Несмотря на то, что хозяин дома практически всегда хочет получить максимум свободного пространства и для этого «прижать» трубопровод к стене, между строительными конструкциями и коммуникациями должен быть зазор не менее 25 мм параллельно им для облегчения ремонтных работ. Для трассировки внутреннего угла требуется расстояние 40 мм, а внешнего угла 15 мм.
• При наличии сливных кранов на трубопроводах или гидроаккумуляторе в их сторону делается небольшой уклон.
• Удобнее всего крепить трубопровод к стенам с помощью специальных зажимов. Вы можете выбрать одинарные или двойные светильники, расстояние между ними в любом случае должно быть около 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненный внутренний водопровод имеет характерные отличия:

• Минимум соединений и переходников. Это повышает надежность и экономичность системы.
• Все соединения выполняются в строгом соответствии с технологией монтажа именно этого вида труб.
• Наличие вентилей или запорной арматуры в критических зонах системы и в местах подключения.
• Минимальное количество не слишком надежных гибких соединительных участков (рукавов), наиболее уязвимых к перепадам давления.

okanalizacii.ru

Водоснабжение в частном доме

Независимо от того, откуда у вас подавалась вода, будь то из колодца или колодца, или из центрального водопровода, должен быть аварийный запорный кран на входе. После него устанавливается водомер, если вы подключены к централизованному водоснабжению.

Затем подключается ввод от колодца или колодца, если у вас комбинированное подключение воды. Далее следует отвод холодной воды для полива или для хозяйственных нужд. Далее монтируется фильтрующий блок. Что и сколько из них будет определяться в зависимости от качества воды .

После блока фильтров монтируется гидроаккумулятор и автоматическое включение скважинного насоса. Вот такой первичный контур, смонтированный сразу после ввода воды. Теперь пришло время выбрать одну схему из нескольких вариантов прокладки водопровода в частном доме.

Частный дом, в отличие от квартиры, имеет более широкий спектр возможностей в отношении водоснабжения внутри него. Здесь можно использовать последовательное подключение потребителей воды. Его еще называют тройником. Либо можно использовать коллекторную схему для подключения потребителей. Рассмотрим эти две схемы.

Последовательное соединение

Данная схема предусматривает последовательное соединение потребителей. Умывальник, душ, унитаз, а так же все на кухне подключается последовательно, одно за другим. Преимущество в том, что требуется небольшое количество трубы. Но есть и недостаток этой системы .

В случае одновременного использования потребителей падение давления в удаленных точках потребления. Особенно это чувствуется при работе душа: регулировать температуру воды очень сложно.
