Схема постройки каркасного дома своими руками: Инструкция + Подробные схемы +Видео

Если вы построили дома в другом муниципалитете, важно проверить правила вашего нового региона, чтобы убедиться, что вы не пропустили важные шаги. Нет ничего хуже, чем отступить и посмотреть на готовый продукт только для того, чтобы инспектор сказал вам, что вам нужно его переделать.

Строительные нормы и правила — еще одна причина, по которой мы настоятельно рекомендуем нанять профессионала для этой работы: опытные профессионалы будут знакомы с местными нормами и разрешениями (подробнее об этом чуть позже), чтобы убедиться, что все в порядке.

Получение разрешений

Прежде чем засучить рукава и начать бить молотком, вам может понадобиться несколько разрешений. Какие именно разрешения вам понадобятся, зависит от местоположения, но в целом вам потребуется как минимум общее разрешение на строительство. Другие разрешения включают в себя электрические, водопроводные и HVAC разрешения. Лицензированный подрядчик может помочь вам определить, какие требования вам понадобятся.

Знай свои пределы

Каркас дома не для всех. У вас должен быть предыдущий опыт столярных работ, хорошее понимание местных строительных норм и правил и команда, которая поможет вам достичь ваших целей. Если вам не хватает каких-либо этих знаний или вы чувствуете себя некомфортно в процессе, мы настоятельно рекомендуем вместо этого нанять профессионала.

Безопасность превыше всего: Неправильная установка каркаса вашего дома может привести к серьезным травмам, дорогостоящим нарушениям правил и многонедельному переделыванию работы.

Как обрамить дом

Фото: trongnguyen / Adobe Stock

Обрамление дома — это многогранный процесс, который зависит от планировки вашего проекта. В хорошую погоду вам нужно обставить свой дом каркасом, носить защитное снаряжение, такое как каски, защитные очки и рабочие перчатки, и использовать системы защиты от падения, такие как ограждения, при работе на высоте 6 футов над уровнем земли или выше.

С учетом сказанного, вот краткое изложение того, как построить каркас вашего дома с нуля.

Каркас пола

Каркас пола вашего дома — это первый шаг к созданию каркаса дома, если вы устанавливаете платформу или стальной каркас.

Имея это в виду, вот как сделать каркас пола для деревянных или стальных конструкций.

Каркас платформы

1. Уложите пластину порога под прямым углом к ​​установленному фундаменту.

2. Используйте анкерные болты для крепления плиты порога к фундаменту.

3. Положите балки обода поверх пластины порога.

4. Закрепите соединения обода в пластине порога, чтобы зафиксировать их на месте.

5. Уложите лаги пола и прибейте их гвоздями. Они должны быть перпендикулярны краевым лагам.

6. После закрепления накройте черновым полом.

7. Нанесите столярный клей на балки при укладке чернового пола, чтобы предотвратить скрип.

8. С помощью шурупов прикрепите черновой пол к балкам.

Стальной каркас

Процесс изготовления стального каркаса пола практически идентичен процессу производства деревянных каркасов платформы. Вы можете прикрепить балки пола к фундаменту или к деревянному подоконнику, закрепленному поверх фундамента. Основное отличие заключается в том, что сталь крепится разными материалами и способами, такими как шурупы и сварка. Большинство стальных балок пола и краевых балок поставляются с отверстиями, перфорированными на заводе для вашего удобства. Вам понадобится шуруповерт и пистолет для гвоздей, чтобы прикрепить стальные детали к полу.

Структурные теплоизоляционные панели

Вы обнаружите, что SIP-панели не требуют значительного каркаса для пола, а вместо этого крепятся либо к самой бетонной плите, либо к плите подоконника, прикрепленной к фундаменту вашего дома. В некоторых случаях пол для конструкционных изолированных панелей включает в себя шпильки для дополнительной устойчивости, когда приходит время обрамлять внешний вид, но это не всегда так.

Бетонный каркас

Бетонный каркас обычно не требует укладки пола или чернового пола. Вместо этого бетонный каркас устанавливается поверх фундамента или как часть стены фундамента, если вы планируете использовать арматуру для дополнительной структурной поддержки.

Обрамление экстерьера

После того, как вы обрамили пол или подготовили фундамент для SIP или бетонного каркаса, вы можете перейти к обрамлению экстерьера вашего дома. Опять же, шаги различаются в зависимости от типа обрамления в вашем дизайне. Ниже приведены шаги, основанные на выбранном вами дизайне.

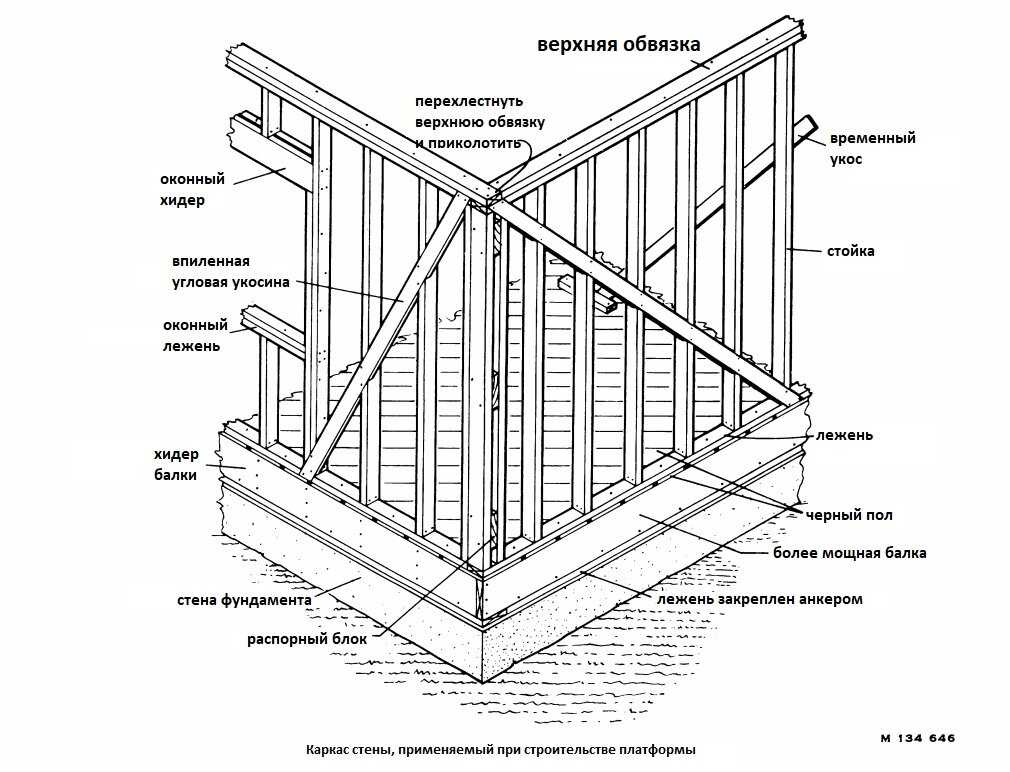

Платформа и стальной каркас

При строительстве платформы или стального каркаса проще всего построить наружные стены секциями, а затем установить их и соединить секции вместе. Вот как это сделать:

1. Следуйте плану проекта и отметьте, где стены будут переходить на черный пол.

2. Прикрепите шпильки к пластинам.

3. Продолжайте добавлять шпильки, оставляя место для дверей и окон.

4. Добавьте шпильки угловой стойки, когда дойдете до края стены.

5. Наденьте кожух на шпильки.

6. Поднимите каждую стену на черный пол.

7. Используйте временную опорную стойку, чтобы удерживать стены на месте, пока вы крепите нижнюю настенную пластину к пластине порога.

8. Убедитесь, что нижние пластины полностью закреплены на пластинах порога.

9. Продолжайте этот процесс, пока не будут завершены все наружные стены.

10. Прикрепите еще одну верхнюю пластину к верхней части каркаса, чтобы закрепить их.

11. Продолжайте этот процесс для домов второго этажа.

Структурные изолированные панели

SIP более просты в установке, поскольку они являются самонесущими. Все, что вам нужно сделать, это соединить панели с фундаментом и соседними панелями. Вот как:

1. Начните с угла, чтобы скрепить панели.

2. Поместите одну панель на пластину порога и закрепите ее пеной.

3. Используйте шпильку, чтобы плотно соединить вторую панель, образуя угол.

4. Прибейте панели к нижней пластине и друг к другу с внешней и внутренней стороны.

5. Загерметизируйте швы каждой панели, чтобы зафиксировать их на месте и обеспечить надежную герметизацию.

6. Продолжайте, пока все стороны не будут готовы.

Бетонный каркас

Каркас ICF и CMU можно устанавливать непосредственно на бетонный фундамент без краевых балок, балок перекрытия, порогов или других материалов, используемых для установки деревянной или стальной конструкции пола. Эти материалы используют растворное покрытие, чтобы связать материалы с фундаментом и сформировать стены вашей конструкции. Некоторые также используют арматуру для дополнительной безопасности, которую вам нужно будет установить вместе с фундаментом.

Вот упрощенная версия того, как обрамить фасад дома бетонным каркасом:

1. Установите правильную форму пола согласно вашему чертежу.

2. Сложите блоки.

3. Оставьте место для окон и дверных проемов.

4. Установите арматуру для дополнительной безопасности.

5. Заполнить цементом.

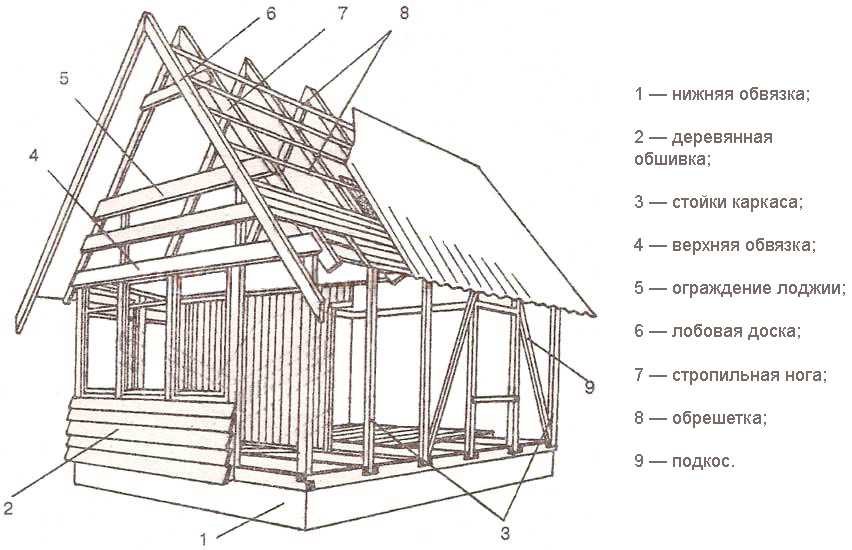

Каркас потолка и крыши

С этого момента в процессе каркаса дома обычно используются деревянные или стальные каркасные материалы. Тип потолка и выбранная вами кровля определяют ваши точные шаги, но вот основные шаги для обрамления потолка и крыши дома.

1. Установка горизонтальных потолочных балок.

2. Прикрепите балки к пластинам.

3. Уложите стропила.

4. Прикрепите стропила гвоздями к верхним пластинам и стропилам, чтобы удерживать их на месте.

5. Установите наружную обшивку, используя каркасные гвозди.

6. С помощью гвоздей прикрепите обшивку к крыше.

7. Установите лицевые доски, чтобы закрыть стропила.

Обрамление дверей и окон

Вы будете следовать одному и тому же процессу, независимо от того, будете ли вы обрамлять двери или окна вашего дома. Если вы построили бетонный каркас, деревянный или стальной фасад, у вас уже есть отверстия, и вам просто нужно добавить материалы для каркаса. Если вы построили внешнюю раму из SIP, вам нужно будет вырезать формы, прежде чем выполнять следующие шаги:

1. Измерьте проемы для ваших дверных и оконных рам.

2. Обрежьте доски по размеру.

3. Установите верхнюю и подошву на балки.

4. Закрепите шпильки.

5. Прибейте домкраты на место.

6. Установите головку.

7. Установите опорные шпильки через коллектор.

8. Отпилите лишние части подошвы.

Каркас подвала (дополнительно)

Если вы строите подвал, вы также захотите его обрамить. Этот процесс аналогичен строительству верхних уровней каркаса вашего дома.

1. Начните с земли и соберите стену.

2. Поставьте стены вертикально.

3. Прикрепите стенки к нижним пластинам.

4. Закрепите верхние пластины.

5. Скрепите части стены вместе.

Как избежать распространенных ошибок при возведении дома

Фото: Келли Хедрик / Adobe Stock

Важно правильно построить дом. Одна ошибка может поставить под угрозу целостность вашей структуры или привести к неудачной проверке и огромным переделкам — все это стоит времени и денег. Чтобы убедиться, что вы не совершаете серьезных ошибок, вот некоторые из наиболее распространенных ошибок и способы их избежать.

• Убедитесь, что ваш фундамент абсолютно ровный. Неровный фундамент вызовет всевозможные проблемы с вашей рамой.

• Прикрепите верхнюю и нижнюю пластины к балкам пола или фермам крыши для дополнительной безопасности и для того, чтобы установщики могли вырезать место для водопровода, систем отопления, вентиляции и кондиционирования воздуха и электрических систем.

• Используйте четвертичные гвозди из щелочной меди (ACQ) на обработанной древесине, чтобы избежать коррозии стандартных гвоздей.

• Нанесите столярный клей между балками и черновым полом до избегать скрипучих полов .

• Убедитесь, что у вас есть место для более крупной сантехники и механических систем, правильно разместив балки пола и фермы вдали от туалетов.

• Обязательно установите арматуру при обрамлении стен дверного проема и несущих балок.

• Защитите свои материалы от дождя и жары, чтобы предотвратить коробление, накрыв их брезентом или храня материалы в ящике для хранения.

• Не берите на себя больше, чем вы можете выполнить в рамках вашего уровня навыков.

Сделай сам или наймите профессионала

Каркас дома своими руками — занятие не для слабонервных. Если у вас нет опыта работы плотником и вы не строили конструкции такого калибра, лучше всего нанять местную столярную компанию для изготовления каркаса вашего дома. Также рекомендуется поработать с дизайнером плана этажа, чтобы помочь вам выбрать правильный тип каркаса для вашего дома, особенно если вы хотите индивидуальный дизайн.

Опять же, мы не рекомендуем делать это своими руками, если у вас нет достаточного опыта. В конце концов, если вы строите новый дом, у вас, вероятно, есть много других проектов, которыми вы могли бы заняться вместо этого.

Часто задаваемые вопросы

Стоимость возведения дома площадью 2000 квадратных футов может составлять от 14 000 до 32 000 долларов . Эта цена может увеличиваться или уменьшаться в зависимости от того, какой тип обрамления вы выберете, качества материалов, сложности проекта и от того, решите ли вы нанять профессионала для выполнения этой работы.

Самый простой метод кадрирования — платформенный. Этот метод каркаса дома использует пиломатериалы и заменил метод каркаса из воздушных шаров, который был популярным вариантом до того, как он был признан пожароопасным. Сегодня в большинстве жилых домов используется каркас платформы, потому что он доступен, прост и использует легкодоступные материалы.

Каркас дома может занять от пяти до восьми недель, если вы наймете профессионала, но если вы попытаетесь построить каркас дома самостоятельно, вы можете обнаружить, что ваш проект займет целый год. Это сводится ко времени, которое требуется для разработки вашего проекта, его утверждения, приобретения и хранения ваших материалов и фактического начала создания вашей рамы.

Кедр, красное дерево, пихта, ель и сосна — лучшие породы дерева для каркаса дома, потому что они прочные, устойчивые к гниению и широко распространены в зависимости от того, где вы живете. Эти хвойные материалы также быстрорастущие, наносящие наименьший вред окружающей среде. Если возможно, выберите древесину, обработанную давлением, чтобы предотвратить повреждение водой и вредителями.
